1 Installation instructions, accessories Ohje nro Versio 1.3 Osa nro Lisävalot, asennussarja IMG Volvo Car Corporation Lisävalot, asennussarja V1.3 Sivu 1 / 19

2 Varuste A A A J A IMG Sivu 2 / 19

3 IMG Sivu 3 / 19

4 JOHDANTO Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. 1 Käännä virta-avain asentoon 0. Irrota akun maattokaapeli. Huom! Odota vähintään viisi minuuttia, ennen kuin avaat pistokkeita tai irrotat muun sähkövarusteen. A Sivu 4 / 19

5 2 Irrota rekisterikilpi. Irrota rekisterikilven pidin. IMG A Kuva A koskee autoja vuosimalliin 2007 saakka. Ota lisävalojen kannatin sarjasta. Kiinnitä kannatin rekisterikilven kiinnitysreikiin. Käytä kannattimen ylempiä reikiä. Kuva B koskee autoja vuosimallista Ota lisävalojen kannatin sarjasta. Kiinnitä kannatin rekisterikilven kiinnitysreikiin. Käytä kannattimen alempia reikiä 3B IMG IMG Sivu 5 / 19

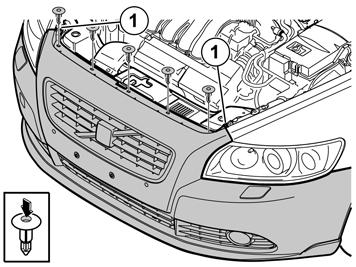

6 4 Esiporaa kaksi reikää Ø 8 mm (5/16") poralla kannattimen ylempien reikien (1) keskelle. Pidä pora suorassa ja poraa sisäpuolella olevaan palkkiin saakka. Poista lisävalokannatin. Isonna reikiä Ø 13 mm (1/2") poralla ja poraa puskurinkuoren ja frigoliittikerroksen läpi sisäpuoliseen palkkiin asti. Poista jäysteet rei'istä ja tasoita reikien reunat. IMG Etupuskurin kuoren irrotus Irrota kolme ruuvia, joilla ilmanohjain on kiinnitetty puskurinkuoren alaosaan. IMG Irrota pidikkeet painamalla keskikohta sisään ja vetämällä pidike sitten ylös. Irrota kaksi ruuvia (1). IMG Sivu 6 / 19

7 7 Irrota viisi ruuvia kummaltakin puolelta. J Irrota pesusuuttimen peitekansi. Vihje Tartu varovasti peitekanteen ja vedä ulos kunnes pääset alapuolelta käsiksi lukitushakaan. Paina lukitushaka ylös ja irrota peitekansi. Varo vaurioittamasta maalipintoja ja suuttimia. J Irrota puskurinkuoren pääty molemmilta puolilta tarttumalla siihen sisälokasuojan sisäpuolelta ja vetämällä varovasti ulospäin kunnes viisi hakaa takareunassa ja lamppujen alla irtoaa. Nosta puskurinkuori pois. Irrota pistokkeet sumuvaloista. IMG Sivu 7 / 19

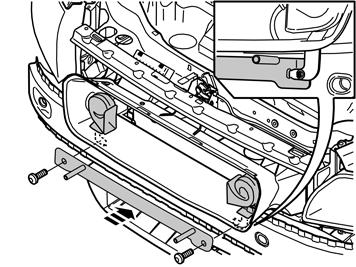

8 10 Poista vaahtokumipalkki vetämällä se varovasti ulos. Irrota äänitorvea kiinnittävät ruuvit (1) kokonaan ja aseta ne sivuun. Niitä ei käytetä enää. Aseta sisempi kannatin ja äänitorvet kuvan osoittamalla tavalla ja ruuvaa kiinni sarjaan kuuluvilla ruuveilla. Kiristä 10 Nm (7.5 lbf.ft.) momenttiin. J Aseta vaahtokumipalkki takaisin ja aseta kannattimen torvet porattuihin reikiin. Paina vaahtokumipalkki sille tarkoitettuihin reikiin puskuripalkin sisäpuolella. Jos se on hyvin vaikeaa, voidaan reikiä porata hieman suuremmiksi. J Sivu 8 / 19

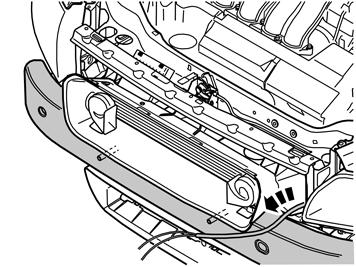

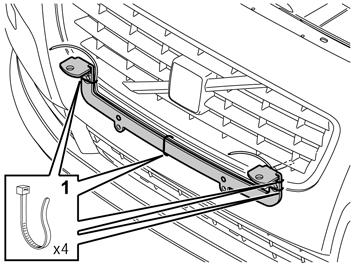

9 12 Ota esille lisävalojen johtosarja. Leikkaa pois muovikiristin, joka pitää kaksi eri johtosarjaa yhdessä. Pujota lisävalojen johdin moottoritilasta ulos säleikön kohdalta. Mittaa johdin ja vedä ulos vain tarvittava pituus. Nosta puskurinkuori ylös autoa vasten ja pidä sitä hieman etäällä. Pujota lisävalojen johtimen pää toisesta reiästä oikealta edestäpäin katsottuna. J Aseta puskuri takaisin noudattamalla kohtien 5-9 ohjeita käänteisessä järjestyksessä. Vedä johdin esille säleikön toisesta reiästä oikealta. Kiinnitä kannatin sisäpuolisen sisäpuolisen kannattimen ulostuleviin torviin sarjaan kuuluvien ruuvien ja aluslevyjen avulla mutta älä kiristä ruuveja vielä tiukkaan. Aluslevyt tulee asettaa torvien ja kannattimen väliin. IMG Vedä ylempi kahdesta johdinpäästä lisävalokannattimen oikeanpuoleiseen kiinnikkeeseen. Aseta johtosarja lisävalokannattimen yläreunaan ja kiinnitä se siihen neljällä sarjan nippusiteellä (1). Varmista että rekisterikilven pitimen ruuvit ovat reikien kohdalla. Kiristä M8-ruuvit 18 Nm (13,3 ft.lbf.) momenttiin. Asenna rekisterikilven pidin ja kiristä ruuvit. IMG Sivu 9 / 19

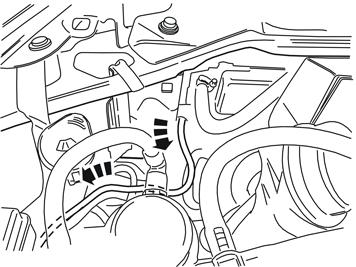

10 15 Lisävalojen kytkentä Sarjassa on lattaliittimet ja muovieristimet, joita tulee käyttää +johtimen eristämiseen. Varo! Lue läpi lisävalojen mukana toimitettu asennusohje. Useimmissa tapauksissa johtimet vedetään lamppukoteloon läpivientikumin kautta ennen kuin lattaliittimet kiinnitetään. 16 Johtimen vetäminen ja sähköliitäntä: Vedä johdin varokkeineen ja liittimineen ylös varokerasiaan. Vedä johdin niin että se on piilossa ja että se ei voi vaurioitua. J Kiinnitä johtosarja jäähdyttimestä tulevaan johtosarjaan ja ylös varokerasiaan kahdella sarjan nippusiteellä. Huom! Varmista että johtosarja ei joudu kosketuksiin terävien reunojen kanssa eikä ole vaarassa vaurioitua muullakaan tavalla. J Sivu 10 / 19

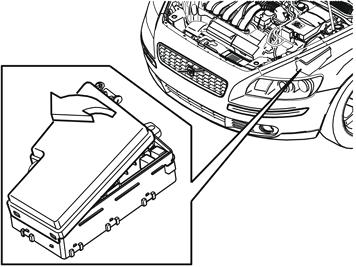

11 18 Poista varokerasian kansi irrottamalla kiinnikkeet takareunasta ja vetämällä takareuna sitten ylös. J Leikkaa kumitiivisteeseen niin suuri lovi, että johdin voidaan vetää varokerasian virtaliitäntään. J Vedä varokkeenpidin ja varoke sekä punainen kaapelikengällä varustettu johdin varokerasiaan. Aseta punainen johdin läpivientikumissa olevaan loveen ja aseta varokkeenpidin varokkeineen olemassa olevien johtimien päälle mahdollisimman vasemmalle sulakerasiaan. Liitä punainen johdin varokerasian kohtaan 15. J Sivu 11 / 19

12 21 Ota nippuside sarjasta ja kiinnitä varokkeenpidin varokkeineen olemassa oleviin johtimiin. Liitä vedetty maadoitusjohdin (1) olemassa olevaan maattokohtaan (2). Kiristä maadoitusruuvi momenttiin 10 Nm (7,5 ft.lbf.). J Vedä johdin edelleen eristyksen ja rintapellin paneelien alle niin, että se on suojassa. Kiinnitä johdin sarjan kiinnikkeillä. J Kiinnitä johdin rintapellin yläreunaan. J Sivu 12 / 19

13 24 Irrota muovipaneeli rintapellin vasemmalta puolelta edestäpäin katsottuna kiertämällä irti kaksi muovimutteria ja nosta se sitten pois. J Avaa käsinelokero. Käytä muovilastaa ja kampea paneeli varovasti irti, se on kiinnitetty kahdella lukitushaalla kummaltakin lyhyeltä sivulta. Vedä paneeli pois alaspäin. J Sivu 13 / 19

14 26 Irrota paneeli kojelaudan oikeasta päädystä kampeamalla se varovasti irti muovilastalla joka puolelta niin, että kolme pidikettä irtoavat. Varo vahingoittamasta kojelautaa. J Irrota kiinnitin, joka kiinnittää suuttimen ilmakanavaan oikealla puolella. J Irrota viisi ruuvia käsinekotelon aukosta. J Sivu 14 / 19

15 29 Poista käsinekotelon etuosa vetämällä sitä taaksepäin, kunnes kaksi pidikettä yläreunassa irtoavat ja irrota sitten kaksi liitintä yläpuolelta. J Irrota ilmasuuttimen ruuvi oikealta puolelta, vedä se irti oikealle ja laita se sivuun. J Irrota kolme ruuvia käsinekotelon sisäpuolelta. Vedä käsinekotelo pois ja laita se sivuun. J Sivu 15 / 19

16 32 Poista äänieriste oikealta puolelta painamalla ensin pidikkeiden keskiosat sisään ja vetämällä sitten paneeli pidikkeineen irti. J Irrota liitin (1), jossa on merkintä roof 1, painamalla lukitsinta ja vetämällä se suoraan ylös. J Sivu 16 / 19

17 34 Avaa nastoja liittimeen kiinnittävä lukitsin työntämällä se sivuun pienellä uraruuvitaltalla ja vetämällä lukitsinta eteenpäin. Ota lyhyt johtosarja sarjasta. Kytke kaksi vapaata, eri kokoista nastaa liittimeen. Kytke pienemmällä navalla varustettu vihreä johdin kohtaan 8 (1) ja suuremmalla navalla varustettu musta johdin napaan 9 (2). Napoja ei voi kytkeä väärin, koska ne ovat eri kokoiset. Paina napoja kunnes kuuluu selvä naksahdus. Paina takaisin nastoja kiinnittävä lukitsin ja aseta liitin takaisin sähkörasiaan. J Käännä eristematto sivuun läpivientikumin kohdalta. Tee reikä läpivientikumiin terävällä esineellä paksun johtonipun viereen keskelle. Laajenna reikää laajennuspihdeillä. Vedä lankakierukka tai vastaava reiän läpi moottoritilaan. Kiinnitä kaksi johdinpäätä lankakierukkaan teipillä ja vedä ne matkustamoon. J Vedä johdin läpivientikumista. Voitele tavallisella saippualla, jos sen vetäminen on vaikeaa. Ota matkustamoon vedetty johdin. Kytke kaksi lattaliitintä (1) vapaisiin kohtiin (2) liittimessä, jonka äsken liitit toiseen johtimeen. Huom! Moottoritilasta tulevat johtimet voidaan liittää kumpaan tahansa kahdesta ulommasta kohdasta. Ota rele sarjasta ja paina se kiinni liittimeen. J Sivu 17 / 19

18 37 Kiinnitä rele olemassa olevaan johtosarjaan läpivientikumin yläpuolelle sarjan nippusiteellä. J Irrota paneeli keskikonsolin takaa tarttumalla siihen molemmilta puolilta ja vetämällä suoraan alas. J Merkitse suorakulmio paneeliin kuvan mukaan lisävalojen kytkimen asennusta varten. Poraa neljä Ø 8mm (5/16") reikää tekemäsi suorakulmion kulmiin. Sahaa/leikkaa reikä merkintöjen mukaan. Viilaa tai leikkaa kulmat niin että niistä tulee tasaiset. Tasoita reikien reunat. Ota kytkimen kehys sarjasta. Kokeile sopiiko se reikään. Viilaa tarvittaessa reikää isommaksi. J Sivu 18 / 19

19 40 Ota kytkin sarjasta ja paina se kiinni kehykseen niin, että kiinnikkeet kiinnittyvät kunnolla. Paina kehys paneeliin niin että kiinnikkeet napsahtavat paikalleen. Laita paneeli takaisin löysästi niin, että pääset käsiksi kytkimen liittimeen. J Vedä kaksinapaisilla liittimillä varustetut johtimet niin, että ne ovat piilossa paneelien alla ja ulottuvat kytkimeen. Kytke liitin kytkimen vastaavaan liittimeen. Aseta paneeli oikein paikalleen. J Asenna kaikki käsinelokeron ympäriltä irrottamasi osat takaisin noudattamalla kohtia käänteisessä järjestyksessä. Sivu 19 / 19
