Installation instructions, accessories. Vetokoukku, kiinteä

Transkriptio

1 Installation instructions, accessories Ohje nro Versio Osa nro , , Vetokoukku, kiinteä IMG Volvo Car Corporation Vetokoukku, kiinteä V1.3 Sivu 1 / 46

2 Varuste A IMG IMG IMG IMG IMG IMG IMG Sivu 2 / 46

3 IMG Sivu 3 / 46

4 JOHDANTO Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Huom! Tietyt vaiheet tässä asennusohjeessa esitetään vain kuvina. Valmistelutyöt 1 Valmistelutyöt Autot joissa on kaksi takaäänenvaimenninta Huom! Paremman käsiksipääsyn saamiseksi vetokoukun palkin kiristämistä varten on pakoputkisto katkaistava merkinnän kohdalta kohtien 16 ja 18 mukaan. Tämän metodin käyttö on tärkeää, muuten on olemassa vaara että pakojärjestelmä vaurioituu, jos esimerkiksi äänenvaimentimia yritetään painaa alaspäin. Selvitä, millä moottoriversiolla auto on varustettu. Mene VIDA:n kohtaan: IMG Moottori ja ripustus Imu- ja pakojärjestelmä Äänenvaimennin ja pakoputki Takaäänenvaimennin. Tilaa pakoputken kiristin pakojärjestelmän jatkamista varten. Sivu 4 / 46

5 2 Malli V70 IMG IMG Sivu 5 / 46

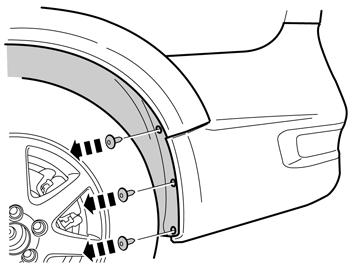

6 4A Kuva A Irrota neljä ruuvia molemmilta puolilta. Kuva B Käännä sisälokasuoja sivuun. Irrota ruuvi puskurinkuoren yläreunasta molemmilta puolilta. 4B IMG IMG Vedä varovasti puskurinkuoren päädyt irti korista kummallakin puolella. Niissä on kiinnikkeet päätyjen yläpuolella ja takavalojen alareunassa. Vedä puskurinkuorta taaksepäin irti korista, sen pitkän sivun yläreunassa on seitsemän ohjainta. Jos autossa on pysäköintitutka takana, irrota liitin sen oikealta puolelta. Huom! Jotta puskurinkuori ei vaurioituisi, pyydä työtoveria avuksi tähän toimenpiteeseen. IMG Laita puskurinkuori sopivalle alustalle. Sivu 6 / 46

7 6 Koskee mallia XC70 IMG IMG Sivu 7 / 46

8 8A 8B IMG IMG Vedä varovasti puskurinkuoren päädyt irti korista kummallakin puolella. Niissä on kiinnikkeet päätyjen yläpuolella ja etureunassa sekä takavalojen alareunassa. Vedä puskurinkuorta taaksepäin irti korista, sen pitkän sivun yläreunassa on seitsemän ohjainta. Jos autossa on pysäköintitutka takana, irrota liitin sen oikealta puolelta. Huom! Jotta puskurinkuori ei vaurioituisi, pyydä työtoveria avuksi tähän toimenpiteeseen. IMG Sivu 8 / 46

9 10 Koskee malleja V70 ja XC70. IMG IMG Sivu 9 / 46

10 12 Vedä varovasti takaluukun kynnyspaneeli irti, se on kiinni kuudella pidikkeellä. IMG Irrota ruuvit törmäyspalkista kummallakin puolella. IMG Sivu 10 / 46

11 14 Ota paneeli pois. Löysää hinaussilmukan kiinnikkeen ruuvia takarungon sisäpuolella oikealla puolella. Kierrä sitä ulos niin paljon että törmäyspalkki voidaan poistaa. Huom! Varo vaurioittamasta siinä olevaa johtosarjaa. IMG Poista törmäyspalkki. IMG Autot joissa on kaksi takaäänenvaimenninta Huom! Auto on moottoriversiosta riippuen varustettu yhdellä tai kahdella takaäänenvaimentimella. Kohdat koskevat autoja, joissa on kaksi takaäänenvaimenninta. Sivu 11 / 46

12 16 Kohdat koskevat AWD:llä varustettuja autoja Katkaise pakoputki putkileikkurilla kuvan mukaan. Katkaisukohta on merkitty myös putken alle pienellä painumalla. IMG Irrota takimmainen kumiripustus vetopyörästön kohdalta. IMG Sivu 12 / 46

13 18 Kohta 18 koskee 2WD:llä varustettuja autoja Katkaise pakoputki putkileikkurilla kuvan mukaan. Katkaisukohta on merkitty myös putken alle pienellä painumalla. IMG Irrota ruuvit äänenvaimentimien takaripustuksista. Irrota äänenvaimentimet korista. Vihje Pyydä kollega avuksi tähän työvaiheeseen. IMG Sivu 13 / 46

14 20 Irrota kuusi pidikettä lämpösuojasta. IMG Käännä lämpösuoja alas päästäksesi käsiksi sivupalkkien sisäpuolelle. IMG Sivu 14 / 46

15 22 Poista peitelevyn viimeinen osa sivupalkkien sisäpuolelta. Mittaa merkinnän keskeltä ja taaksepäin. Tee leikkaus. IMG Puhdista peltipinnat sivupalkkien sisäpuolelta huolellisesti alustamassasta, kitistä tai liasta vahvikerautojen kiinnityskohdista. IMG Sivu 15 / 46

16 24 Vetopalkin asennus Tarkasta että vastinpinnat sivupalkkien sisäpuolella ovat puhtaat, jos eivät ole niin puhdista ne kohdista, joihin vetopalkin sivulevyt kiinnitetään. Ota vetopalkki sarjasta ja aseta kaksi sivulevyä sivupalkkien takareunassa oleviin reikiin. IMG Ota ruuvit ja vahvikerauta sarjasta. Ota työtoveri avuksesi pitämään ja säätämään vetopalkin asentoa kiinnittäessäsi ruuveja vetopalkin hitsimuttereihin. Huom! Varmista että vahvikerauta asettuu oikein (katso pientä kuvaa). Kiristä ruuvit vuorotellen molemmilla puolilla. IMG Sivu 16 / 46

17 26 Ruuviliitosten kiristys Kiristä ruuvit momenttiin 90 Nm (66.5 lbf.ft.) ja suorita kulmakiristys 60. Kulmakiristettäessä ahtaissa paikoissa olevia liitoksia ei voida käyttää momenttiavaimen kulmamittaria. Sen sijaan vääntökulman määritykseen käytetään kuusioruuvin kantaa. Tee merkintä ruuvinkannan reunaan (1). Tee toinen merkintä (2) sivupalkkiin tai vahvikerautaan. Kiristä nyt ruuvia niin, että ruuvinkannan merkintä (1) on kohdakkain sivupalkin/vahvikeraudan merkinnän (2) kanssa. Toista menettely kaikkien ruuvien kohdalla. IMG IMG Sivu 17 / 46

18 28 IMG Pakoputken kiristimen asennus Poista jäysteet pakoputkien reunoista. Ota uusi putkenkiristin ja aseta se auton pakoputken päälle. IMG Sivu 18 / 46

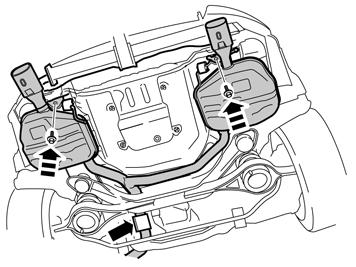

19 30 Aseta kiristin niin, että liitos tulee keskelle. Tee merkintä alareunaan kynällä. IMG Pyydä työtoveri avuksi, nosta ylös ja asenna takaisin äänenvaimentimet kiristimessä olevan pakoputken kanssa. Asenna äänenvaimentimien ripustukset. Kiristä ruuvit momenttiin 50 Nm (37 lbf.ft). IMG Sivu 19 / 46

20 32 Koskee AWD:llä varustettuja autoja Asenna takaisin takimmainen kumiripustus vetopyörästön kohdalle. IMG Aseta pakoputken kiristin kuvan osoittamalla tavalla aiemmin tehdyn merkinnän mukaan. Huom! Varmista, että pakoputken kiristin tulee siten, että se ei osu ympärillä oleviin osiin pakojärjestelmän liikkuessa. Tiukkaa mutterit momenttiin 50 Nm (37 lbf.ft). Huom! Tarkasta ettei ole pakokaasuvuotoa. IMG Autot joissa on yksi takaäänenvaimennin Huom! Auto on moottoriversiosta riippuen varustettu yhdellä tai kahdella takaäänenvaimentimella. Kohdat koskevat autoja, joissa on yksi takaäänenvaimennin. Sivu 20 / 46

21 34 Kohdat koskevat AWD-autoja Irrota pakojärjestelmän kumiripustukset. IMG Irrota ruuvi äänenvaimentimen takaripustuksesta ja laske äänenvaimennin alas vasteeseen saakka. IMG Sivu 21 / 46

22 36 Irrota neljä pidikettä lämpösuojasta. IMG Irrota mutterit katalysaattorin liitoksesta ja vedä liitos irti. Huom! Asennuksessa käytetään uutta tiivistettä ja uusia muttereita. IMG Sivu 22 / 46

23 38 Sido katalysaattori ylös niin ettei palje vaurioidu. Käännä pakoputki ulos. IMG Kiinnitä kiristyshihna äänenvaimentimen ja pyörän väliin. Kiristä niin että äänenvaimennin kääntyy sivuun, mutta ei niin kovasti että pakojärjestelmä vaurioituu. Liikuttele lämpösuoja varovasti ulos siirtämällä samalla äänenvaimenninta. IMG Sivu 23 / 46

24 40 Siirrä kiristyshihna parhaaseen kohtaan päästäksesi käsiksi vetokoukun kiinnikkeen reikiin. IMG Poista peitelevyn viimeinen osa sivupalkkien sisäpuolelta. Mittaa merkinnän keskeltä ja taaksepäin. Tee leikkaus. IMG Sivu 24 / 46

25 42 Puhdista peltipinnat sivupalkkien sisäpuolelta huolellisesti alustamassasta, kitistä tai liasta vahvikerautojen kiinnityskohdista. IMG Vetopalkin asennus Tarkasta että vastinpinnat sivupalkkien sisäpuolella ovat puhtaat, jos eivät ole niin puhdista ne kohdista, joihin vetopalkin sivulevyt kiinnitetään. Ota vetopalkki sarjasta ja aseta kaksi sivulevyä sivupalkkien takareunassa oleviin reikiin. IMG Sivu 25 / 46

26 44 Ota ruuvit ja vahvikerauta sarjasta. Ota työtoveri avuksesi pitämään ja säätämään vetopalkin asentoa kiinnittäessäsi ruuveja vetopalkin hitsimuttereihin. Huom! Varmista että vahvikerauta asettuu oikein (katso pientä kuvaa). Kiristä ruuvit vuorotellen molemmilla puolilla. IMG Ruuviliitosten kiristys Kiristä ruuvit momenttiin 90 Nm (66.5 lbf.ft.) ja suorita kulmakiristys 60. Kulmakiristettäessä ahtaissa paikoissa olevia liitoksia ei voida käyttää momenttiavaimen kulmamittaria. Sen sijaan vääntökulman määritykseen käytetään kuusioruuvin kantaa. Tee merkintä ruuvinkannan reunaan (1). Tee toinen merkintä (2) sivupalkkiin tai vahvikerautaan. Kiristä nyt ruuvia niin, että ruuvinkannan merkintä (1) on kohdakkain sivupalkin/vahvikeraudan merkinnän (2) kanssa. Käytä erikoistyökalua Toista menettely kaikkien ruuvien kohdalla. IMG Sivu 26 / 46

27 46 IMG IMG Sivu 27 / 46

28 48 Tarkasta että pakoputkien liitoksen vastinpinnat ovat puhtaat. Ota uusi tiiviste ja uudet mutterit, kiinnitä pakoputket toisiinsa. Kiristä mutterit momenttiin 24 Nm (18 lbf.ft.). IMG Asenna äänenvaimennin takaisin taempaan ripustukseen. Kiristä ruuvi momenttiin 50 Nm (37 lbf.ft). IMG Sivu 28 / 46

29 50 IMG Kohdat koskevat 2WD:llä varustettuja autoja Irrota pakojärjestelmän kumiripustukset apurungon yläpuolelta ja polttonestesäiliön vasemmalta puolelta. IMG Sivu 29 / 46

30 52 Irrota ruuvi äänenvaimentimen takaripustuksesta ja laske äänenvaimennin alas vasteeseen saakka. IMG A Kuva A koskee 4-sylinterisellä dieselmoottorilla varustettuja autoja Kuva B koskee 4-sylinterisellä bensiinimoottorilla varustettuja autoja Irrota mutterit etuäänenvaimentimen liitoksen takaa/edestä ja avaa liitos. Huom! Asennuksessa käytetään uutta tiivistettä ja uusia muttereita. Kuva C koskee 5-sylinterisellä dieselmoottorilla varustettuja autoja IMG Sivu 30 / 46

31 53B Irrota mutterit etuäänenvaimentimen liitoksen takaa/edestä ja avaa liitos. Huom! Asennuksessa käytetään uutta tiivistettä ja uusia muttereita. Sovita äänenvaimennin niin että katalysaattorin kohdalla oleva palje ei vaurioidu. 53C IMG IMG Irrota neljä pidikettä äänenvaimentimen lämpösuojasta. IMG Sivu 31 / 46

32 55 Käännä äänenvaimenninta alas sivupalkista niin paljon kuin mahdollista. Varo painamasta pakojärjestelmää liian kovasti. Poista lämpösuoja. IMG Poista peitelevyn viimeinen osa sivupalkkien sisäpuolelta. Mittaa merkinnän keskeltä ja taaksepäin. Tee leikkaus. IMG Sivu 32 / 46

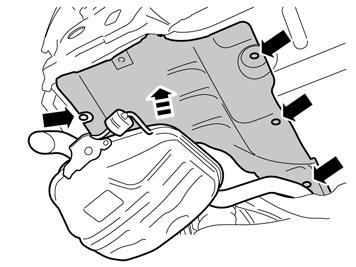

33 57 Puhdista peltipinnat sivupalkkien sisäpuolelta huolellisesti alustamassasta, kitistä tai liasta vahvikerautojen kiinnityskohdista. IMG Vetopalkin asennus Tarkasta että vastinpinnat sivupalkkien sisäpuolella ovat puhtaat, jos eivät ole niin puhdista ne kohdista, joihin vetopalkin sivulevyt kiinnitetään. Ota vetopalkki sarjasta ja aseta kaksi sivulevyä sivupalkkien takareunassa oleviin reikiin. IMG Sivu 33 / 46

34 59 Ota ruuvit ja vahvikerauta sarjasta. Ota työtoveri avuksesi pitämään ja säätämään vetopalkin asentoa kiinnittäessäsi ruuveja vetopalkin hitsimuttereihin. Huom! Varmista että vahvikerauta asettuu oikein (katso pientä kuvaa). Vihje Äänenvaimenninta on siirrettävä alaspäin, jotta vahvikeraudan ruuvit voidaan asettaa paikalleen ja kiristää momenttiin. IMG Kiristä ruuvit vuorotellen molemmilla puolilla. 60 Ruuviliitosten kiristys Kiristä ruuvit momenttiin 90 Nm (66.5 lbf.ft.) ja suorita kulmakiristys 60. Kulmakiristettäessä ahtaissa paikoissa olevia liitoksia ei voida käyttää momenttiavaimen kulmamittaria. Sen sijaan vääntökulman määritykseen käytetään kuusioruuvin kantaa. Tee merkintä ruuvinkannan reunaan (1). Tee toinen merkintä (2) sivupalkkiin tai vahvikerautaan. Kiristä nyt ruuvia niin, että ruuvinkannan merkintä (1) on kohdakkain sivupalkin/vahvikeraudan merkinnän (2) kanssa. Käytä erikoistyökalua Toista menettely kaikkien ruuvien kohdalla. IMG Sivu 34 / 46

35 61 IMG IMG Sivu 35 / 46

36 63A Kuva A koskee 4-sylinterisellä dieselmoottorilla varustettuja autoja Kuva B koskee 4-sylinterisellä bensiinimoottorilla varustettuja autoja Kuva C koskee 5-sylinterisellä dieselmoottorilla varustettuja autoja Tarkasta että pakoputkien liitoksen vastinpinnat ovat puhtaat. Ota uusi tiiviste ja uudet mutterit sarjasta ja kiinnitä pakoputket toisiinsa. Kiristä mutterit momenttiin 24 Nm (18 lbf.ft.). 63B IMG C IMG IMG Sivu 36 / 46

37 64 Asenna äänenvaimennin takaisin taempaan ripustukseen. Kiristä ruuvi momenttiin 50 Nm (37 lbf.ft). IMG IMG Kaikki mallit Sivu 37 / 46

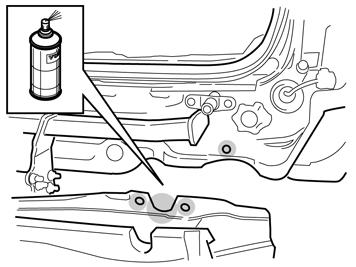

38 66 Kaikki mallit Käsittele ruosteenestoaineella törmäyspalkin merkityt peltipinnat, hinaussilmukan kannattimen kiinnityskorvat sekä takasivupalkkien takasivureunat vasemmalla ja oikealla puolella. IMG Asenna törmäyspalkki ja hinaussilmukan kannatin takaisin ja kiristä ruuvit molemmilla puolilla (seitsemän kappaletta) momenttiin 48 Nm ( 35.4 lbf.ft.). Huom! Varo vahingoittamasta hinaussilmukan sisemmän ruuvin kohdalla olevaa johtosarjaa. IMG Sivu 38 / 46

39 68 IMG IMG Sivu 39 / 46

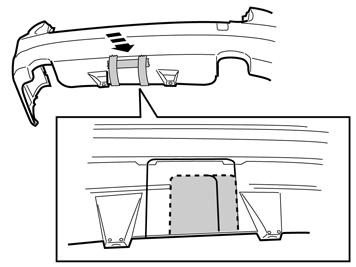

40 70 IMG A Puskurinkuoren loven sahaaminen Kuva A koskee mallia V70 Kuva B koskee XC70:ää Kiinnitä teippi puskurinkuoren ulkopuolelle, keskelle sisäpuolella olevia merkintöjä. Tämä tehdään maalipinnan suojaamiseksi sahalta, kun vetokoukun lovea sahataan. Sahaa merkinnän mukaan. Huom! Varo puskurinkuoren maalipintoja. Sahaa niin, että aukon merkinnän sisäpuolen korotettu reuna jää jäljelle. IMG Sivu 40 / 46

41 71B Irrota teippi. Tasoita reunat hienolla viilalla. Asenna vetokoukun liitin johtosarjan kanssa ao. asennusohjeen mukaan. IMG Koskee V70 R-design -mallia Sahaa puskurinkuoren alaosa soveltuvan merkinnän mukaan. Harmaa alue poistetaan. Laita teippiä ulkopuolelle, ettei saha vahingoita maalipintaa. Huom! Varo vaurioittamasta puskurinkuoren maalipintaa. Tasoita reunat hienolla viilalla. IMG Sivu 41 / 46

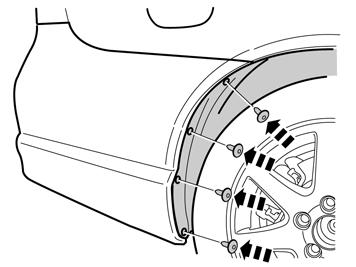

42 73 Malli V70 Kytke liitin takapysäköintitutkaan, jos sellainen on, ja asenna puskurinkuori takaisin. Varmista että kaikki kiinnikkeet ja ohjaimet ovat kiinnittyneet. Huom! Jotta puskurinkuori ei vaurioituisi, pyydä työtoveria avuksi tähän toimenpiteeseen. Kiinnitä ruuvi päätyjen etureunaan. IMG A 74B IMG IMG Sivu 42 / 46

43 75 IMG Tarkasta että äänenvaimentimien/äänenvaimentimen päätyputket on oikein keskitetty puskurinkuoren loveen. Tee tarvittaessa säätö mahdollisesti leikkauskohdassa, takaäänenvaimentimien ripustuksissa tai äänenvaimentimien liitoksessa, jos auto on näin varustettu. IMG Sivu 43 / 46

44 77 Koskee mallia XC70 Kytke liitin takapysäköintitutkaan, jos sellainen on, ja asenna puskurinkuori takaisin. Varmista että kaikki kiinnikkeet ja ohjaimet ovat kiinnittyneet. Huom! Jotta puskurinkuori ei vaurioituisi, pyydä työtoveria avuksi tähän toimenpiteeseen. IMG A 78B IMG IMG Sivu 44 / 46

45 79 IMG Tarkasta että äänenvaimentimien/äänenvaimentimen päätyputket on oikein keskitetty puskurinkuoren loveen. Tee tarvittaessa säätö mahdollisesti leikkauskohdassa, takaäänenvaimentimien ripustuksissa tai äänenvaimentimien liitoksessa, jos auto on näin varustettu. IMG Sivu 45 / 46

46 81 Koskee malleja V70 ja XC70. IMG Sivu 46 / 46
