1 RAKENNUSOHJE Kardaaniakseleiden tuki, kaksi liukulaakeria, holkit, lukitusruuvi, kolme ruuvia ja kolme mutteria 261 Lehden nro 62 mukana sait 12 uutta osaa mittakaavan 1:7 F2007-autoosi. Uusilla osilla voit koota viime kerralla aloittamasi kardaanivälityksen valmiiksi. Tällä kerralla tarvitset kaikkia saamiasi uusia osia. Kolmen mutterin kiinnittämisessä on oltava erityisen tarkka. Noudata asennusohjeita tarkasti yksityiskohtaisia kuvituksia apuna käyttäen. Lue uusien osien tekninen kuvaus ennen kokoamista. KARDAANIAKSELEIDEN TUKI Tuki on kestävää muovia. Voimansiirtoakseli koostuu kahdesta kardaaniakselista, jotka sait viime numeron mukana. Akselit yhdistetään tällä tuella, mikä mahdollistaa välityksen toiminnan. LIUKULAAKERIT Nämä kaksi 8x14 mm:n liukulaakeria ovat identtisiä. Niissä on teräksiset suojalevyt. Osat kiinnitetään välityksen akseleiden tuessa oleviin uriin. 1 Välityksen akseleiden tuki 2 Kaksi liukulaakeria 3 Pitkä holkki 4 Lyhyt holkki 5 Lukitusruuvi, 5x4 mm 6 Uppokantaruuvi, 3x10 mm 7 Kaksi uppokantaruuvia, 3x12 mm 8 Kolme mutteria

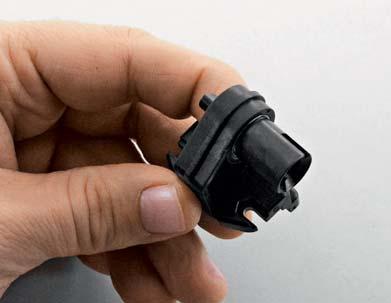

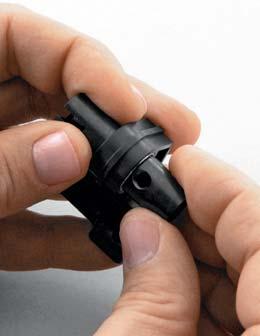

2 262 RAKENNUSOHJE Kardaaniakseleiden tuki (vasen kuva) on muovinen. Oikea kuva: lyhyt holkki, jossa on reikä lukitusruuville. PITKÄ HOLKKI Teräksisessä holkissa on sylinterivarsi. Varren päässä on tasopinta, johon kiinnitetään kahden holkin välille tuleva liitosruuvi. LYHYT HOLKKI Holkki on teräksinen ja lyhytvartinen. Sen ulkoisessa pinnassa on kierteinen poikittainen reikä, johon tulee kiinnittää lukitusruuvi, joka yhdistää molemmat holkit ja pitää ne paikoillaan. MUUT OSAT Sait tämän lehden mukana lisäksi 5x4 mm:n lukitusruuvin, kolme uppokantaruuvia (kaksi 3x12 mm ja yksi 3x10 mm) ja kolme M3-mutteria. Yläkuva. Pitemmän holkin varren päässä on tasopinta, johon holkkien lukitusruuvi kiinnitetään. Viereinen kuva. Muut lehden mukana saamasi osat ovat kolme uppokantaruuvia, kolme mutteria ja lukitusruuvi.

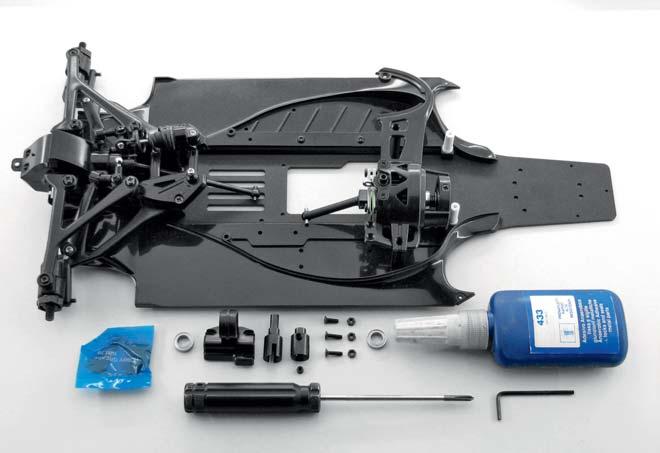

3 RAKENNUSOHJE 263 ASENNUS Ota esiin kokoamasi pienoismalli, viime numerossa saamasi rasva ja kaikki tämän lehden mukana saamasi osat. Tarvitset myös liimaa, ristipääruuvitaltan ja lehden nro 39 mukana saamasi 2,5 mm:n kuusioavaimen. 62A Kohdista toinen liukulaakeri kardaaniakseleiden tuessa olevaan aukkoon (A1). Laita osa paikoilleen ja paina se kiinni uraan (A2). 62B Laita toinenkin liukulaakeri paikalleen vastakkaiselle puolelle (B1). Paina sekin kiinni uraansa. Laakerit on kiinnitetty uriinsa (B2). B1 A1 B2 A2

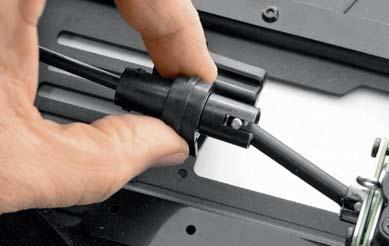

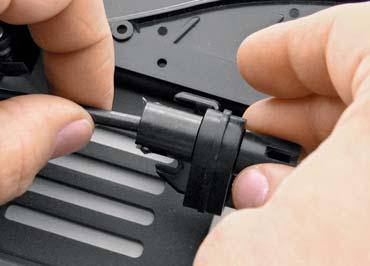

4 264 RAKENNUSOHJE 62C kuvassa. Kohdista pitkän holkin varren pää akseleiden tukeen kuten 62D Työnnä holkin varsi kardaaniakseleiden tuessa olevaan reikään (D1). Paina se pohjaan asti (D2). 62E Kohdista lyhyt holkki kardaaniakseleiden tukeen. Tarkista oikea asento kuvasta. D1 D2 62F Kierrä osan lyhyt ontto varsi pitkän holkin varren päähän (F1) ja työnnä se pohjaan saakka (F2). Huomio: lyhyen holkin reikä on kohdistettava tarkasti pitkän holkin varren päässä olevaan tasopintaan. F2 F1

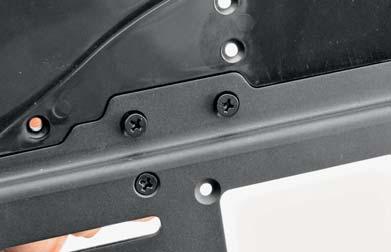

5 RAKENNUSOHJE G Laita lukitusruuvi kuusio - avaimen pitkän varren päähän ja lisää ruuviin tippa liimaa. 62I Kuvassa näet ensimmäisten kokoamisvaiheiden lopputuloksen. Tarkista, että olet koonnut osat oikein ennen kuin jatkat. 62J Lisää kardaaniakseleiden vapaisiin päihin rasvaa. 62H Työnnä ruuvi lyhyen holkin reikään (H1). Työnnä kuusiokulman lyhempi varsi ruuviin ja kiristä (H2). H2 H1 62K Kun olet asettanut akseleiden tuen siten, että holkkien akseli on rinnakkain auton akselin kanssa ja M3-mutterin reikä on (merkitty kuvaan punaisella nuolella) käännetty oikealle sivulle, liitä rasvaamasi sivukardaaniakselin pää välityksen holkkiin.

6 266 RAKENNUSOHJE 62L Kiinnitä pääkardaaniakselin pää välityksen holkkiin, sivuakselia vastapäätä. 62N Kiinnitä kolme mutteria kardaaniakseleiden tuen kantaosassa oleviin reikiin. 62M Säädä akseleiden tuki pienoismallin runkoon kuvan osoittamalla tavalla. 62O Lisää liimaa kunkin ruuvin päähän. Käännä runkoa ja työnnä ruuvit reikiinsä. Pitkät ruuvit on merkitty kuvaan nuolilla ja lyhyt ruuvi ympyrällä. 62P Kiristä ruuvit pohjaan asti ruuvitaltalla. Pidä niitä samalla paikallaan painamalla. 62Q Tämä työvaihe on valmis. Pienoismallisi välitys on valmis. Laita F2007-pienoismalli ja muut tarvikkeet hyvään talteen.
