Oikea takarengas, vanne ja vaahtokumitäyte

Transkriptio

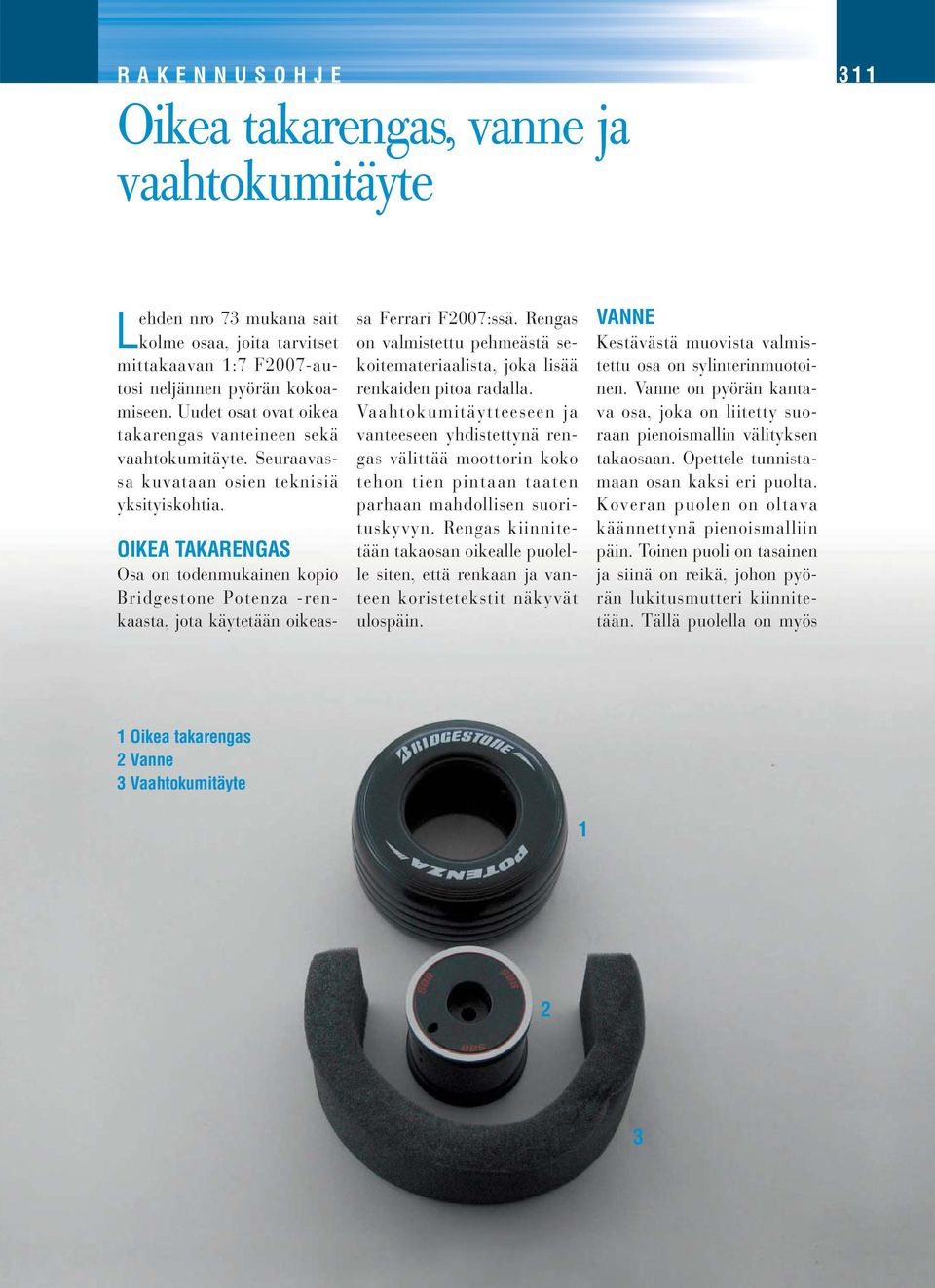

1 RAKENNUSOHJE Oikea takarengas, vanne ja vaahtokumitäyte 311 Lehden nro 73 mukana sait kolme osaa, joita tarvitset mittakaavan 1:7 F2007-autosi neljännen pyörän kokoamiseen. Uudet osat ovat oikea takarengas vanteineen sekä vaahtokumitäyte. Seuraavassa kuvataan osien teknisiä yksityiskohtia. OIKEA TAKARENGAS Osa on todenmukainen kopio Bridgestone Potenza -renkaasta, jota käytetään oikeassa Ferrari F2007:ssä. Rengas on valmistettu pehmeästä sekoitemateriaalista, joka lisää renkaiden pitoa radalla. Vaahtokumitäytteeseen ja vanteeseen yhdistettynä rengas välittää moottorin koko tehon tien pintaan taaten parhaan mahdollisen suorituskyvyn. Rengas kiinnitetään takaosan oikealle puolelle siten, että renkaan ja vanteen koristetekstit näkyvät ulospäin. VANNE Kestävästä muovista valmistettu osa on sylinterinmuotoinen. Vanne on pyörän kantava osa, joka on liitetty suoraan pienoismallin välityksen takaosaan. Opettele tunnistamaan osan kaksi eri puolta. Koveran puolen on oltava käännettynä pienoismalliin päin. Toinen puoli on tasainen ja siinä on reikä, johon pyörän lukitusmutteri kiinnitetään. Tällä puolella on myös 1 Oikea takarengas 2 Vanne 3 Vaahtokumitäyte 1 2 3

2 312 RAKENNUSOHJE Viereinen kuva. Vanteen ulkopinnassa on reikä pyörän lukitusmutterille sekä koristetekstit. hopeanväriset ja punaiset koristetekstit, joiden tulee näkyä ulospäin. VAAHTOKUMITÄYTE Pehmeästä synteettisestä materiaalista valmistetulla vaahtokumisuikaleella täytetään renkaan ja vanteen välinen tyhjä tila. Materiaali korvaa oikean auton renkaissa käytettävän ilman ja pitää renkaan täynnä kaikissa olosuhteissa. Renkaan koko kulutuspinnan hyödyntäminen lisää pitoa kriittisissä tilanteissa (mutkissa ja jarrutettaessa), parantaa liikkuvuutta (vähentynyt tehojakauma) ja kuluttaa pintaa tasaisesti. Vaahtokumitäyte on suikaleen muotoinen. Suikaleen päät on liimattava yhteen ennen täytteen työntämistä renkaaseen. Pienoismallisi on todenmukainen kopio oikeasta yksipaikkaisesta Formula 1:stä. Myös pyöristä, joiden vanteissa on kaksi eri puolta, on tehty mahdollisimman todenmukaiset.

3 RAKENNUSOHJE 313 OSAT JA APUVÄLINEET Ota ennen kokoamista esiin rengas, vanne ja vaahtokumitäyte. Tarvitset myös lyijykynää ja pyyhekumia, kumikäsineet, syanoakrylaattiliimaa, hiekkapaperia, vettä astiassa (liiman pesemiseen), suojalasit ja liimapurson. 73A Laita kumikäsineet käteesi. Lisää tippa liimaa vaahtokumisuikaleen toiseen päähän. 73B Lisää liimaa toiseenkin päähän. Levitä liima tasaisesti koko alueelle. 73C Kohdista suikaleen päät toisiinsa (C1). Varmista, että päiden reunat ovat tasan ja paina päitä yhteen jonkin aikaa (C2). Voit riisua käsineet. Anna vaahtokumisuikaleen kuivua jonkin aikaa. C2 C1

4 314 RAKENNUSOHJE 73D Käännä renkaan tekstipuoli itseesi päin ja pujota vaahtokumitäyte sen sisään (D1). Varmista, että vaahtokumi on kokonaan renkaan reunojen alla (D2). Anna renkaan kuivua noin 12 tuntia. D1 D2 73E Tällä välin voit valmistella vanteen. Hio vannetta hiekkapaperilla urakohdista, joihin renkaan reunat ujutetaan. Näin pinnan liimauksesta saadaan kestävä. 73F itseesi päin. Kohdista rengas ja vanne toisiinsa osien ulkopinnat 73G Työnnä vanne renkaaseen (G1) ja varmista, että renkaan sisäreuna tulee vanteen reunan päälle.

5 RAKENNUSOHJE H Käännä rengas ja vanne ylösalaisin ja varmista, että tämäkin reuna tulee vanteen päälle. 73I Kuvassa näet ensimmäisten vaiheiden lopputuloksen. Jäljellä on enää vanteen ja renkaan liimaaminen. 73J Käännä pyörän ulkopinta itseesi päin. Vedä lyijykynällä vanteeseen tasavälein neljä merkkiviivaa liimaamisen avuksi. 73K Tee sama myös toiselle puolelle. Liima lisätään merkittyihin kahdeksaan kohtaan. 73L Laita käsineet käteesi. Käännä pyörän ulkopinta itseesi päin. Nosta renkaan reunaa jonkun merkin kohdalta ja työnnä rakoon liimapullon kärki. Pursota avaumaan liimaa ja paina sitten rengasta muutama sekunti. Jatka näin muidenkin merkkien kohdalla.

6 316 RAKENNUSOHJE 73M Käännä pyörä niin, että voit käsitellä sen sisäpintaa. Lisää liimaa kuten edellä. Lisää muutama tippa liimaa merkittyyn kohtaan, paina pari sekuntia ja toista sama seuraavalle kohdalle. Lisää mahdollisimman pieniä määriä liimaa. N1 N2 73N Lisää liimaa myös merkittyjen kohtien väliin. Tee tämä sekä pyörän ulko- (N1) että sisäpinnalle (N2). Anna liiman kuivua kolme tuntia. 73O Pyyhi lopuksi pois lyijykynämerkit. 73P Viimeisessä kuvassa näet tämän kokoamiskerran lopputuloksen. Olet asentanut kaikki mittakaavan 1:7 F2007-autosi renkaat.
