1 RAKENNUSOHJE Etuiskunvaimentimien teline Noudata ohjeita ja niihin liittyviä kuvia tarkasti. Uusien osien tekniset ominaisuudet esitellään lyhyesti ennen asennusohjeita. 91 Lehden numero 21 liitteenä saat viisi uutta osaa radioohjattavaa F-2007-pienoismalliasi varten. Sait etuiskunvaimentimien telineen ja siihen tarvittavat muut osat. Teline, joka kiinnitetään auton runkoon, tukee iskunvaimentimien päitä, jotka kiinnitetään neljällä kierretapilla, joista kaksi tuli tämän lehden mukana, ja jotka asennetaan iskunvaimentimien ylätulppaan. Saamillasi ruuveilla teline kiinnitetään auton rungon yläosaan. Kyseinen asennusvaihe ei ole erityisen vaikea. RUUVIEN JA KIERRETAPPIEN ASENNUS Tukeva, musta teline on muovinen. Osassa on viisi reikää. Keskimmäiseen reikään kiinnitetään pisin ruuvi ja kahteen ulompaan reikään lyhemmät ruuvit. Telineen päissä oleviin reikiin kiinnitetään pallopäiset kierretapit. 1 Uppokantaruuvi M3x20 2 Kaksi uppokantaruuvia M3x16 3 Etuiskunvaimentimien teline 4 Pallopäiset kierretapit 5,8 mm

2 92 RAKENNUSOHJE PIKAKYTKENTÄJÄRJES- TELMÄ Pallotapit ovat erityisen tärkeitä mittakaavan 1:7 pienoismallisi oikean toiminnan ja suorituskyvyn kannalta. Nyt saamillasi pallotapeilla iskunvaimentimien yläosa kiinnitetään käyttäen erityistä pikakytkentätekniikkaa. Järjestelmän avulla iskunvaimentimet voidaan irrottaa ja kytkeä paikalleen yhdellä sormen painalluksella ja ilman apuvälineitä. Järjestelmä on hydraulinen, joten iskunvaimentimia on huollettava melko usein radioohjattavaa F2007-autoa käytettäessä. Mahdollisuus käsitellä näitä osia nopeasti voi osoittautua ratkaisevaksi eduksi ratakisoissa. Pallotappien tärkeän tehtävän vuoksi ne on tarkastettava säännöllisesti. Vaihda vahingoittuneet ja kuluneet pallotapit. PISIMMÄN RUUVIN ASENNUSREIKÄ PALLOTAPIT JA RUUVIT Tämän lehden mukana toimitettiin lisäksi kaksi pallotappia ja kolme uppokantaruuvia. Olet käyttänyt jo aikaisemmin kyseisiä osia ja tunnistat ne hyvin. LYHEMPIEN RUUVIEN ASENNUSREIÄT PALLOTAPPIEN ASENNUSREIÄT Etuosan iskunvaimentimien telineessä on viisi reikää. Opettele tuntemaan reikien tarkoitukset ennen kokoamista. ASENNUS Ota esiin viime kerralla kokoamasi auton eturunko, kaikki lehden mukana saamasi uudet osat ja keskikokoinen ristipääruuvitaltta ennen kuin aloitat kokoamisen.

3 RAKENNUSOHJE 93 21A Tartu iskunvaimentimien telineeseen ja pallotappiin. Työnnä pallotappi kuvaan merkittyyn ulkonevaan reikään. 21C Kiristä se ristipääruuvitaltalla. Kierrä tiukasti loppuun saakka. Käytä kohtuullista voimaa. 21D Iskunvaimentimien teline ensimmäisen pallotapin kiinnittämisen jälkeen. Varmista, että olet kiinnittänyt osan oikein ennen seuraavaan vaiheeseen siirtymistä. 21B Työnnä pallotappi reikäänsä. Kannan on oltava täysin suorassa asennusreiässään. Kierrä osaa muutama kierros. 21E tavalla. Kierrä toinen pallotappi asennusreikäänsä samalla

4 94 RAKENNUSOHJE 21F Tarkista, että pallotappi on suorassa ja kierrä sitä muutama kierros. 21G Kiristä tappi ruuvitaltalla (G1). Kuvassa G2 on esitetty tämän työvaiheen lopputulos. G1 G2 21H Tartu auton eturunkoon ja iskunvaimentimien telineeseen ja kohdista osat toisiinsa kuvassa esitetyssä asennossa. 21I Yhdistä iskunvaimentimien teline ja auton eturunko kuvan l1 mukaisesti. Aseta kokonaisuus pöydälle (I2). I1 I2

5 RAKENNUSOHJE 95 21J Kierrä pisin ruuvi telineen keskimmäiseen reikään. 21K Kierrä ruuvia sormin muutama kierros. Kiristä ruuvitaltalla. L1 21L Kiinnitä lyhemmät ruuvit reikiinsä, jotka on merkitty kuvaan L1. Kierrä muutama kierros sormin (L2). L2

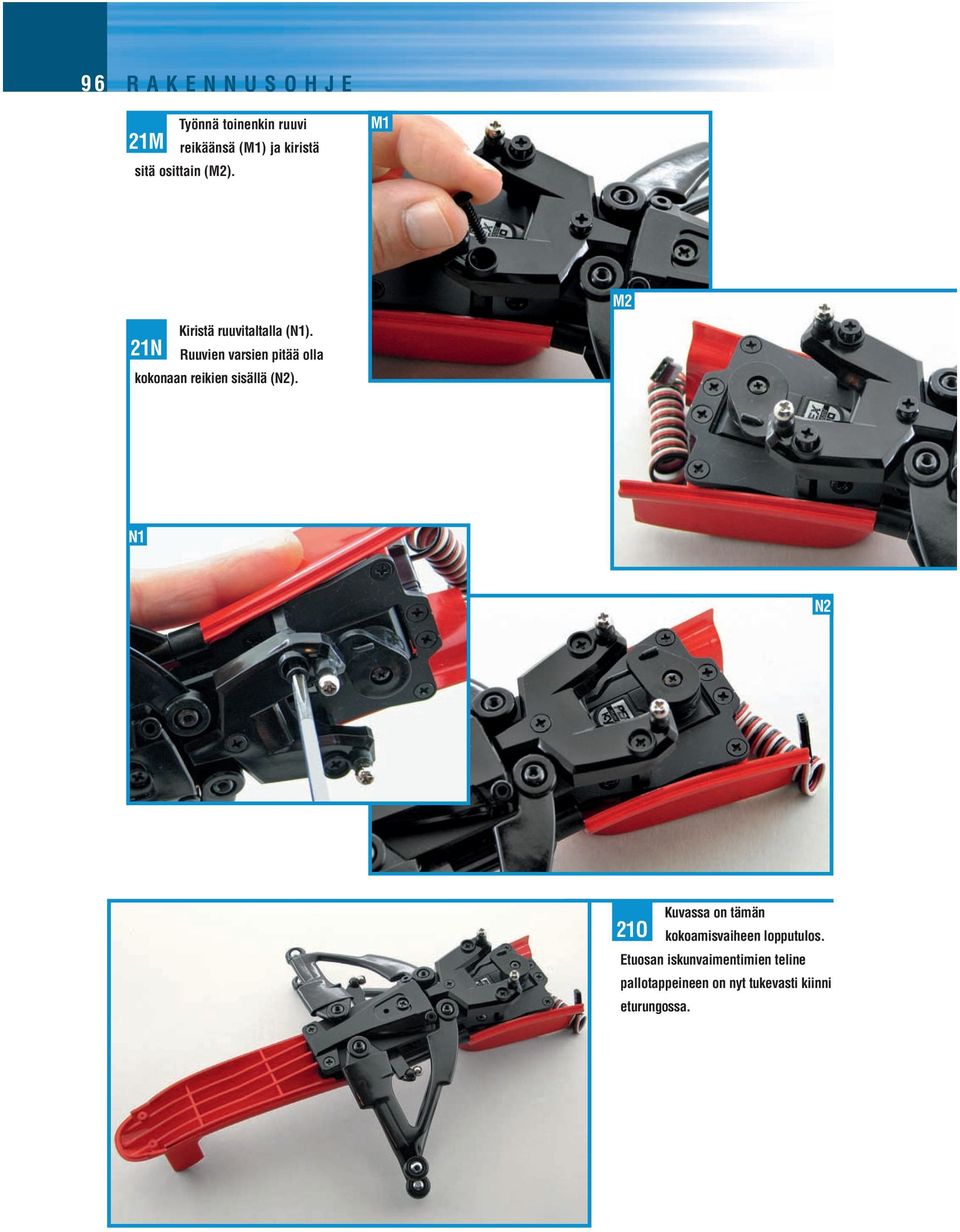

6 96 RAKENNUSOHJE 21M Työnnä toinenkin ruuvi reikäänsä (M1) ja kiristä sitä osittain (M2). M1 M2 21N Kiristä ruuvitaltalla (N1). Ruuvien varsien pitää olla kokonaan reikien sisällä (N2). N1 N2 21O Kuvassa on tämän kokoamisvaiheen lopputulos. Etuosan iskunvaimentimien teline pallotappeineen on nyt tukevasti kiinni eturungossa.
