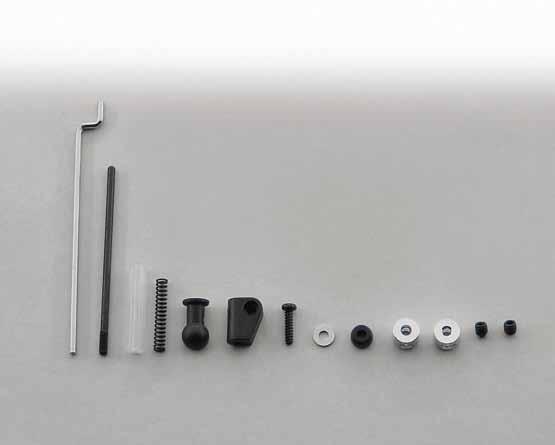

1 RAKENNUSOHJE Kaikki jarru- ja kaasulaitteiston kokoamiseen tarvittavat osat 375 Lehden nro 86 mukana sait 13 uutta osaa mittakaavan 1:7 F2007-autoasi varten. Osat ovat välttämättömiä pienoismallin toiminnalle. Tällä kerralla kootaan laitteisto, jolla kaasu- ja jarruservo yhdistetään mekaanisiin laitteisiin, joita se ohjaa lähettimestä vastaanotetun signaalin mukaan. Näiden osien kokoaminen on jokseenkin haasteellista, joten osa kokoamisohjeista annetaan seuraavassa numerossa. Etene työvaiheissa mahdollisimman rauhallisesti. Lue ensin tarkasti uusien osien tekniset kuvaukset. LAITTEISTON TANGOT Kaasu- ja jarruservon kytkentöihin tarvitaan kahta halkaisijaltaan kahden millimetrin terästankoa. Tankoa, jonka toinen pää on mutkainen, tarvitaan jarrulaitteistossa. Toisella, kiillotetulla tangolla, jonka toinen pää on kierteinen, servo-ohjaus liitetään kaasuttimeen. Näin kiihdyttämistä voidaan ohjata. MUUT LAITTEISTON OSAT Muut osat ovat välttämättömiä kahden laitteiston kokoamiseen ja niiden kiinnittämiseen. Kaksi alumiinista putkiliitintä lukitusruuveineen pitävät osat paikoillaan ajettaessa. Käsittele osia varovasti ja pidä ne hyvässä tallessa. 1 Jarrulaitteiston tanko 2 Kaasulaitteiston tanko 3 Silikoniputki 4 Jousi 5 Pallolenkki 6 Ohjauksen putkiliitin 7 2x8 mm:n mykiökantaruuvi 8 Litteä tiivistysrengas 9 Nivelpallo 10 Kaksi lukitusrengasta 11 Kaksi 3x3 mm:n lukitusruuvia

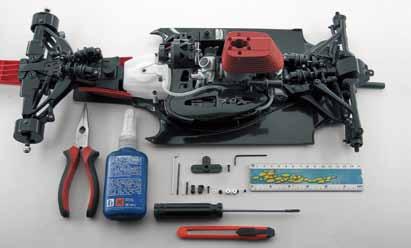

2 376 RAKENNUSOHJE Oikea kuva: Terästangot, joilla servo yhdistetään jarruakseliin ja kaasuttimeen. S-MUTKA KAASULAITTEISTON TANKO KIERTEINEN PÄÄ JARRULAITTEISTON TANKO OSAT JA TARVIKKEET Ota aluksi esiin kaikki saamasi uudet osat, pienoismalli, kaasuja jarruservon kulmavipu sekä 2,5x10 mm:n ruuvi (jonka sait numeron 82 mukana). Tarvitset myös 1,5 mm:n kuusioavainta (jonka sait numeron 23 mukana), keskikokoista ristipääruuvitalttaa, leikkuria, liimaa, mittaviivainta ja pitkäkärkisiä pihtejä.

3 RAKENNUSOHJE A Poista servon kulmavivun lyhin varsi (A1) leikkurilla, sillä osaa ei tarvita. Käytä leikkuria erittäin varovasti (A2). A1 A2 86B Kohdista jarrulaitteiston tangon mutkainen pää kulmavipuun, kuten kuvassa B1. Työnnä pää varren toiseen reikään kulmavivun keskikohdasta katsottuna (B2). B1 86C Työnnä tanko reikään niin, että pään suora osa tulee kulmavivun pintaa vasten. B2 D2 86D Kohdista kulmavipu ja tanko pienoismalliin. Tangon vapaa pää työnnetään jarruakselin lenkkiin (D1). Liitä kulmavivun tornimainen uloke kaasu- ja jarruservon hammasrattaaseen (D2). D1

4 378 RAKENNUSOHJE 86E Työnnä 2,5x10 mm:n ruuvi kulmavivun keskireikään ja kiristä ruuvitaltalla. Varo kiristämästä liian tiukalle (E1). Kulmavipu on nyt asennettuna oikealle paikalleen (E2). E2 E1 F2 86F Kohdista kaasulaitteiston tangon kierteinen pää muovisen pallolenkin reikään. Työnnä tankoa kevyesti (F1). Pidä tangosta kiinni pihdeillä samalla, kun kierrät pallolenkkiä sormin. Pallolenkin on peitettävä noin kolme neljäsosaa kierteestä (F2). F1 G2 G1 86G Kierrä jousi kaasulaitteiston tangon vapaaseen päähän (G1). Työnnä jousi kiinni pallolenkkiin (G2).

5 RAKENNUSOHJE H Kiinnitä tiivistysrengas kulmavivun vapaaseen varteen kohdistamalla rengas kulmavivun toiseen reikään keskikohdasta katsottuna. 86I Kohdista 2x8 mm:n ruuvi putkiliittimen reikään, kuten kuvassa I1. Työnnä ruuvi reikään (I2). I1 86J Työnnä putkiliittimeen työntämäsi ruuvi tiivistysrenkaan ja kulmavivun reikään (J1). Kiristä ruuvitaltalla. Varo kiristämästä liian tiukalle (J2): Tiivistysrenkaan pitää voida pyöriä vapaasti. Varmista, että tiivistysrengas liikkuu vapaasti ennen kuin jatkat kokoamista. J1 I2 J2 86K Kiinnitä putkiliitin kuten kuvassa ja kohdista siihen kaasulaitteiston tangon vapaa pää.

6 380 RAKENNUSOHJE 86L Työnnä tanko putkiliittimen poikittaiseen reikään (L1) ja kierrä osia siten, että pallolenkki tulee kohdakkain kaasuttimen vivun nivelpallon kanssa (L2). L1 L2 86M Paina pallolenkki ja nivelpallo yhteen peukalolla. 86N Aseta silikoniputki mittaviivaimen viereen niin, että putken toinen pää on mittaasteikon nollan kohdalla. Leikkaa putkesta leikkurilla noin 10 mm:n kappale. 86O Kierrä kaasulaitteiston tangon päähän silikoniputki (O1) ja putkiliitin (O2). Nämä kokoamisohjeet jatkuvat seuraavassa numerossa. O1 O2
