1 Standardointijärjestelmä, standardien valmistelu, komiteatyö sekä standardien hankinta Sähköalan standardoinnin tietoisku ja -04 Juha Vesa SESKO Kehityspäällikkö

2 Sisältö Standardoinnin periaatteita Standardointitoiminnan organisointi SESKOssa Standardit, niiden valmistelu ja eurooppalaiset ilmoitusvelvollisuudet Kokouksiin osallistuminen Standardit ja lainsäädäntö Sähköalan standardoinnin tulevaisuuden haasteet Asiantuntijapalautetta Standardien hankinta Hyödylliset työkalut ja tietolähteet

3 Standardointi Standardointi on vapaaehtoista yhteistyötä, jossa kaikki asianosaiset pyrkivät sopimaan yhteisistä säännöistä toistuvien tehtävien ratkaisemiseksi. Yhteinen kieli Turvallisuus Vaihtokelpoisuus Yhteensopivuus Toistettavuus Luotettavuus Suorituskyky Ympäristön suojelu Energiatehokkuus Kaupan esteiden poistaminen Standardien avulla voidaan auttaa valistuneita ihmisiä valitsemaan turvallisia ja yhteensopivia ratkaisuja ja tuotteita. Accessories shall be so designed and constructed that in normal use their performance is reliable and without danger to the user or surroundings. safety is achieved by reducing risk to a tolerable level

4 Törmäyksiä tapahtuu - pelastetaanko maailma vai ihminen? Ympäristö- ja terveysongelmat Palonestoaineiden lisääntyminen Sähkö- ja paloturvallisuus Kynttiläliekkitesti, paloturvallisuusasiat yms. IEC AV/IT-equipment Safety requirements (EN ) Järkevä tasapaino on saavutettava eri tekijöiden (turvallisuus, taloudelliset seikat, ympäristö, jne) kesken

5 Standardointiin osallistuminen vapaaehtoista Osallistumismahdollisuus Standardoinnin yleisiä periaatteita ovat toiminnan läpinäkyvyys, avoimuus, puolueettomuus, konsensusperustaisuus, tehokkuus ja johdonmukaisuus Kaikilla sidosryhmillä on yhtäläiset oikeudet osallistua standardien laadintaan Standardien laadinnassa tulee ottaa huomioon mm. kilpailu- ja tekijänoikeuslainsäädännön periaatteet Standardointitarpeen todennut yhteisö tai henkilö voi tehdä aloitteen standardin laatimisesta, muuttamisesta, korvaamisesta tai kumoamisesta Pyrittävä selvittämään, onko tekeillä olevasta aiheesta patentteja tai mallisuojaa Vuotuinen osallistumismaksu Vaikutusmahdollisuus Puheenjohtaja, sihteeri, jäsen Aktiivinen osallistuminen (SK-komiteat), seurantamahdollisuus (SR-ryhmät) Ehdotusten kommentointi NWIP-aloitteiden tekeminen Komitean sihteeristön tarjoaminen WG-/PT-/MT-ryhmän jäsen, paras tapa vaikuttaa standardiin on osallistua standardin valmisteluun työryhmässä mitä enemmän teet työtä sitä enemmän voit vaikuttaa

6 Osallistumiseen liittyvät palvelut Jäsenyys SK-komiteassa sekä sen toimialueeseen kuuluvissa seurantaryhmissä (IEC:n, CENELECin ja CENin TC:t) tai jäsenyys itsenäisissä seurantaryhmissä. Käyttöoikeus IEC:n, CENELECin ja SESKOn dokumenttipalvelimiin (IEC- ja CENELEC-ehdotukset ja muut asiakirjat). ISO- ja CEN-ehdotukset SESKOlle kuuluvien komiteoiden osalta. Komitean/seurantaryhmän toimialueen kansalliset ehdotukset ja suomenkieliset SFS-standardit Komitean tai seurantaryhmän toimialueen EN-standardit ja muut CLC-julkaisut. IEC:n seurantaryhmien yhdyshenkilöille: IEC-komitean uudet IEC-standardit. Osallistumismahdollisuus IEC- ja CENELEC-komiteoiden kokouksiin ja näiden työryhmien toimintaan. Mahdollisuus hakea matka-avustusta IEC- ja CENELEC-kokouksiin. SESKO-lehden numerot (sähköisesti). SESKOn komitea- ja henkilöluettelo vuosittain. Luettelo edellisenä vuonna vahvistetuista sähköalan SFS-standardeista. SESKOn teknisten asiantuntijoiden neuvonta

7 Standardointiorganisaatio Yleinen Sähkötekniikka Televiestintä Maailma ISO 97 TC + 77 SC = 174 ITU Eurooppa CEN > 80 TC yms. ETSI Suomi 42 SK, n. 80 SR IEC = International Electrotechnical Commission CENELEC = European Committee for Electrotechnical Standardization

8 IEC:n organisaatio & laajoja standardointilinjauksia TC 1 TC 122 ACART, ACEA, ACEC, ACEE, ACOS, ACSEC, ACTAD System Evaluation Groups ja System Committees (SEG 1 Smart cities) SEG 4 Low Voltage Direct Current Applications, Distribution and Safetyfor use in Developed and Developing Economies SEG 6 Non-traditional Distribution Networks / Microgrids SyC Smart Cities Electrotechnical aspects of Smart Cities SyC Smart energy SyC AAL Ambient Assisted Living

9 Komitea, seurantaryhmä, työryhmä, ylläpitoryhmä Yhdistyskokous Hallitus Toimisto Koordinointikomiteat jne SK 1 Terminologia IEC TC 1 SK 2 Sähkökoneet IEC TC 2 SK 3 Dokumentointi IEC TC 3, 3C, 3D CLC TC 2 IEC TC 9 Rautatiet CLC TC 9X, 9XA, 9XB, 9XC IEC TC 80 Navigation equipment IEC TC 80/WG 5 IEC TC 80/MT

10 Käsitteitä (TO 1) Suomen kansalliskomitea (Finnish National Committee) Termillä tarkoitetaan SESKO ry:tä, joka on IEC:n ja CENELECin jäsenjärjestö. Seurantaryhmä (SR) Termillä tarkoitetaan IEC:n tai CENELECin tiettyä teknillistä komiteaa tai alakomiteaa (myös projektiryhmää) vastaavaa suomalaista asiantuntijaryhmää. Seurantaryhmä koostuu yhdyshenkilöstä sekä ryhmään ilmoittautuneista jäsenistä. Standardointikomiteat (SK) SESKOn hallituksen asettama komitea, joka laatii sähköalan SFS-standardit, vastaa niiden ajantasaisuudesta ja osallistuu alan kansainväliseen työhön. Yleensä Suomen kannalta tärkeimpien kansainvälisten komiteoiden pysyviä suomalaisia vastinkomiteoita. Toimialaan kuuluu n kpl IEC- tai CENELEC-komiteoita vastaavia asiantuntijaryhmiä (seurantaryhmiä). Jäsenistö koostuu SESKOn hallituksen nimittämästä puheenjohtajasta ja sihteeristä sekä komitean työhön mukaan ilmoittautuneista jäsenistä

11 Käsitteitä (TO 1) (jatkuu) Kriteerejä standardointikomitean (SK) perustamiseksi asiakastarve suomalaisen kilpailukyvyn parantaminen pienten- ja keskisuurten yritysten etu- ja osallistumistarpeet merkittävä suomalainen osaaminen horisontaalius eli laaja käyttäjäkunta merkittävä turvallisuus-, terveys-, ympäristö-, energiatehokkuusvaikutus uusi tekninen alue kansallisesti tärkeä alue

12 Käsitteitä (TO 1) (jatkuu) Työryhmä SK-komitean tai SESKOn toimiston asettama asiantuntijajoukko esim. tietyn standardin valmisteluun Koordinointikomitea SESKOn hallituksen asettama komitea, joka seuraa eri SK-komiteoissa ja seurantaryhmissä tapahtuvaa työtä Seuraa ja osallistuu IEC:n tai CENELECin vastaavien koordinointikomiteoiden toimintaan. Pyrkii tunnistamaan vireillä olevasta standardointityöstä sellaiset kohteet, joihin Suomen tulisi panostaa. Ei laadi standardeja

13 SESKOn standardointikomiteoita SK 1 Terminologia SK 2 Sähkökoneet SK 3 Dokumentointi ja kuvatunnukset SK 8 Sähköverkkojen järjestelmävaatimukset SK 11 Suurjänniteilmajohdot SK 13 Sähköenergian mittaus SK 17 Suurjännitekytkinlaitteet SK 20 Energiakaapelit SK 22 Tehoelektroniikan järjestelmät SK 23 Pisto- ja rasiakytkimet SK 23A Johtotiet SK 31 Räjähdysvaarallisten tilojen laitteet SK 32B Pienjännitevarokkeet SK 34 Valaisimet SK 44 Koneturvallisuus, sähkötekniikka SK 45 Ydinlaitosautomaatio SK 46 Metallijohtimiset tiedonsiirtokaapelit SK 61 Kotitalouden sähkölaitteet SK 61Z Sähkökiukaat ja saunatilat SK 62 Sairaalasähkötekniikka SK 64 Pienjännitesähköasennukset Lisäksi yli 80 seurantaryhmää, joissa 1...n asiantuntijaa SK 65 Teollisuusprosessien ohjaus SK 69 Sähköautot ja latausjärjestelmät SK 77 Sähkömagneettinen yhteensopivuus SK 78 Sähkötyöturvallisuus SK 79 Hälytysjärjestelmät SK 86 Kuituoptiikka SK 91 Elektroniikan valmistustekniikat SK 99 Suurjänniteasennukset SK 209 Yhteisantennilaitteet SK 101 Staattinen sähkö SK 104 Ympäristöluokitus ja -testaus SK 106 Altistuminen sähkömagneettisille kentille SK 108 Tietotekniikan ja viihde-elektroniikan laitteiden turvallisuus SK 111 Sähkö- ja elektroniikkalaitteiden ympäristönäkökohdat SK 121A Pienjännitekytkinlaitteet SK 121B Jakokeskukset SK 205 Rakennusten elektroniikkajärjestelmät SK 215 Tietoliikennelaitteiden sähkötekniset seikat SK CISPR Radiohäiriöt SK CEN 169 Valaistustekniikka SK VD-neuvottelukunta Vastuuhenkilöt mainitaan SESKOn komitea- ja henkilöluettelossa ja SESKOn verkkosivulla

14 SESKOn asiantuntijat numeroina Kansallinen taso SK-komiteoita 42, seurantaryhmiä yli 80 Asiantuntijoita 470 IEC IEC-komiteoita (TC/SC) 174 Työ- ja projektiryhmiä sekä standardien ylläpitoryhmiä (WG/PT/MT) 1300 Nimettyjä suomalaisia WG/PT/MT-jäseniä kaikkiaan 192 henkilöä, 309 ryhmässä (yhteensä 465 jäsenyyttä) CENELEC CENELEC-komiteoita (TC/SC) 84 Työ-, projekti- ja standardien ylläpitoryhmiä (WG/BTTF) 290 Suomalaisia WG/BTTF-jäseniä kaikkiaan 50 henkilöä, 63 ryhmässä (yhteensä 87 jäsenyyttä) CEN ja ISO SESKOn vastuulla CEN TC 169 ja ISO 274 Valaistus Suomalaisia WG-jäseniä CENELECissä kaikkiaan 4 henkilöä, 4 työryhmässä

15 Komiteoiden näkemyserojen käsittely, yhteiskokoukset Menettelymalli kiistatapauksissa 1. SESKOn toimisto kutsuu koolle kokouksen, jossa on edustettuina asianomaisten komiteoiden edustajia ja tarvittaessa muita asiantuntijoita. Kokouksessa yritetään löytää ao. komiteoille sopiva ratkaisu 2. Asia viedään SESKOn hallitukselle, jos asialla on laaja-alaista taloudellista tai yhteiskunnallista merkitystä Teknisillä argumenteilla pärjätään yleensä ja keskustellen asiat ratkeavat!!! Komiteoiden yhteiskokoukset Komiteakokous + laajempi työpaja = toimiva ratkaisu Esim. Smart Home tulossa (SK 205, SK 13, IEC TC 100) Kertokaa meille aihe, me järjestämme

16 Erilaisia sähköalan standardeja (tiiviisti) IEC-standardit (maailmanlaajuisia) IEC, IEC/PAS, IEC/TS, CISPR, ISO/IEC Yhteensä 6100 kpl Eurooppalaisen (ja kansallisen) työn pohja. EN-standardit (eurooppalaisia) Identtisiä kaikissa CENELECin jäsenmaissa, ristiriitaisia kansallisia ei saa olla (SFS-EN, BSI-EN, SS-EN jne.) Voivat olla yhdenmukaistettuja direktiivin mukaan 85 % perustuu IEC-standardeihin (EN 6xxxx) ja (EN 550xx), loput Euroopassa valmisteltuja (EN 5xxxx) ja (EN 13xxxx) HD-harmonisointiasiakirjat (eurooppalaisia) Voidaan vahvistaa kansallisiksi standardeiksi, ristiriitaisia kansallisia ei saa olla Kaapelit, asennusstandardit SFS-standardit (suomalaisia) 95 % identtisiä EN-standardien kanssa (SFS-EN xxxxx) Puhtaasti kansallisia (sanastot, ilmajohtotarvikkeet) tai alueilta, joilla ei ole olemassa EN:iä (asennusstandardit, kotitalouspistokytkimet) (SFS xxxx)

17 IEC-, EN- ja SFS-standardien valmistelu (rinnakkaismenettely) IEC CENELEC SESKO Ehdotus uudeksi työkohteeksi (NP) Ylläpito Valmisteluvaihe Aloite tai äänestys NPehdotukseen ja kommentit ehdotukseen WG/MT/PT-ryhmien kansalliset jäsenet Lausuntokierros (CD) Lausunnot ehdotukseen viimeistään (SK/SR) Y L L Ä P I T O J A K S O Äänestyskierros (CDV) Loppuäänestys (FDIS) IEC-standardi Parallel CDVäänestys Parallel FDISäänestys BT:n ratifiointi EN-standardi UAP UAP Kansallinen lausuntokierros Äänestykset (IEC & CENELEC) Lausunnot tarvittaessa (CENELEC) Äänestykset (IEC & CENELEC) Kansallinen lausuntokierros SESKOn toimitusjohtaja SFS-EN-standardi

18 IEC-, EN- ja SFS-standardien valmistelu (aikataulu) IEC CENELEC Huomautuksia Ehdotus uudeksi työkohteeksi (NP), 3 kk Ylläpito Valmisteluvaihe Y L L Ä P I T O J A K S O Lausuntokierros (CD), 2-4 kk Äänestyskierros (CDV), 3 kk Loppuäänestys (FDIS), 1,5 kk IEC-standardi Parallel CDVäänestys Parallel FDISäänestys BT:n ratifiointi EN-standardi UAP UAP NLF-direktiivien ja asetusten vuoksi tarvitaan liitteitä ZZ. - Generic ZZ - Ecodesign ZZ - Energy Labelling ZZ - EMC ZZ - LVD ZZ - RED ZZ EN-standardin ilmestyminen viivästyy!!! SFS-EN-standardi Viive: 1 kk - n. 12 kk Viive: 2 vko

19 EN- ja SFS-standardien valmistelu (ilman rinnakkaismenettelyä) IEC-standardi CENELEC Vilamoura-ilmoitus, kansallinen aloite SESKO Mahdollisuus tehdä aloite Teknisen valiokunnan (BT) hyväksyntä Standardin valmistelu (TC tai BTTF) TC/BTTF:n kansalliset jäsenet Yhdistetty lausunto- ja äänestyskierros (UAP) (FprEN) Standardin ratifiointi (BT) Sec-Enquiry Enquiry (pren) Formal Vote (FprEN) Kommentointimahdollisuus (SK/SR) (Collaboration Tool) Kansallinen lausuntokierros Mahdolliset kommentit ja lisäksi äänestys UAP-ehdotukseen Jos Enq. 100 %, FV ei tarvita Kansallinen lausuntokierros, äänestys (YES/NO) SESKOn toimisto ottaa kantaa EN-standardi SFS-EN-standardi

20 Puhtaasti kansallisten standardien valmistelu SESKO IEC-standardi HD-asiakirja SFS-standardin uusiminen Kansallinen aloite Notifikaatio Vilamourailmoitus Standardin valmistelu SK-komiteassa Kansallinen lausuntokierros Standardin täsmentäminen SESKOn hyväksyntä Standardin julkaiseminen (SFS) SFS-standardi

21 Standardien valmisteluperiaatteet Normaali tapaus IEC-standardi EN-standardi SFS-EN-standardi Kansallinen standardi laaditaan jo maailmanlaajuisella tasolla IEC:n työryhmissä! Osallistumalla IEC:n työryhmään voidaan vaikuttaa IEC/EN/SFS-standardin sisältöön! Äänimäärät IEC: 1 ääni/maa CENELEC: Väestömäärän perusteella painotettu (IS 3 FI 7 RO 14 DE 29) Hyväksymiskriteerit IEC: 1) Osallistuvia P-jäseniä puolesta yli 67 % ja 2) Vastustavia maita enintään 25 % CENELEC: Puolesta vähintään 71 % painotetuista äänistä Suomen vaikutusmahdollisuus perustuu asiantuntemukseen, yhteistyöhön ja osallistumiseen ei äänimääriin!

22 Standardisoinnin aikajana (IEC) 0 vuotta 1,0 vuotta IEC DVB-H päätelaite 2,7 vuotta Keskimäärin 5,0 vuotta Maksimi jatkuu, jatkuu jatkuu Yksi yhteinen pistokytkinjärjestelmä IEC

23 Erilaisia standardeja (1) IEC-standardit ja muut IEC-julkaisut IEC 6xxxx (standardi) IEC 6xxxx/A1 tai IEC 6xxxx/A2 (IEC:n muutososa - yleensä vain kaksi muutososaa) IEC/PAS 6xxxx (esistandardi) IEC/TS 6xxxx (tekninen spesifikaatio) IEC/TR 6xxxx (tekninen raportti) CISPR 1x tai CISPR 2x (radiohäiriöalueen standardi) ISO/IEC 1xxxx (tietotekniikkastandardi) EN-standardit ja muut CENELEC-julkaisut EN 6xxxx (samannumeroiseen IEC-standardiin perustuva eurooppalainen standardi) EN 550xx (IEC:n radiohäiriöalueen CISPR-standardiin perustuva eurooppalainen standardi, esim. EN = CISPR 12) EN xxxxx/a1 tai EN xxxxx/a2 (IEC-standardin muutososaan perustuva eurooppalainen muutos) EN xxxxx/a11, EN xxxxx/a12, EN xxxxx/a13 jne. (IEC-pohjaiseen EN-standardiin liittyvä CENELECin muutos) EN 50xxx (CENELECin laatima eurooppalainen standardi - ei IEC-esikuvaa) EN 50xxx/A1 tai EN 50xxx/A2 (CENELECin laatiman eurooppalaisen standardin muutososa) EN 13xxxx (elektroniikan komponenttien eurooppalaiseen laadunvarmennusjärjestelmään perustuva eurooppalainen standardi) CLC/TS 5xxxx (CENELECin tekninen spesifikaatio) CLC/TR 5xxxx (CENELECin tekninen raportti) SFS-EN-standardeja

24 Erilaisia standardeja (2) HD-harmonisointiasiakirjat HD 6xxxx (saman numeroiseen IEC-standardiin perustuva eurooppalainen harmonisointiasiakirja, esim. HD ) HD xxx (CENELECin laatima harmonisointiasiakirja, esim. HD 603, HD 620, HD 626) Sähköalan SFS-standardit SFS-EN 6xxxx (saman numeroiseen IEC- ja EN-standardiin perustuva suomalainen standardi) SFS-EN 5xxxx (saman numeroiseen EN-standardiin perustuva suomalainen standardi) SFS-EN 550xx (saman numeroiseen radiohäiriöalueen EN-standardiin perustuva suomalainen standardi - esikuvana IEC:n CISPR-standardi) SFS-IEC 6xxxx (saman numeroiseen IEC- standardiin perustuva suomalainen standardi) SFS xxxx (puhtaasti kansallinen suomalainen standardi) muutososat numeroidaan esikuvastandardin mukaisesti A1, A2, A11, A12, A13 jne

25 Numerotunnus kertoo kaiken oleellisen Tunnus Alkuperä Huom. (SFS-)EN 50 xxx CENELECin ns. Home-grown-julkaisu Koko standardin teksti EN-julkaisussa. (SFS-)EN 55 0xx (SFS-)EN 55 1xx (SFS-)EN 6x xxx IEC/CISPRstandardiin perustuva EN-standardi CENELECin ns. Home-grown-julkaisu IEC-julkaisuun perustuva ENstandardi IEC/CISPR-julkaisun tunnus muotoa CISPR xx Näitä on muutama kymmenen kpl. Koko standardin teksti EN-julkaisussa. Näitä on vain muutama kappale ( ja -2) Yleensä: EN-voimaansaattamisilmoitus + IEC-standardi Poikkeukset: EN-standardi sisältää myös IEC-tekstin, jolloin IECjulkaisua ei tarvita (hyvin harvinaisia, sähkötyökalut) EN-standardi sisältää useamman kuin yhden IECjulkaisun (hyvin harvinaisia)

26 Amendmentit IEC-amendmentit Perussääntö: enintään kaksi eli A1, A2 IEC-standardin painosnumero kertoo sisältyvien amendmenttien määrän, esim. IEC Ed. 5.1 (sisältää muutososan A1) ja IEC Ed. 6.2 (sisältää A1 ja A2) Poikkeuksia lampunkannoilla ja -pidikkeillä (IEC 60061): Amendmentit A20... CENELEC-amendmentit Perussääntö: enintään kaksi A1, A2 ja nämä on julkaistu erillisinä (CENELEC ei konsolidoi) IEC-pohjaisiin EN-standardeihin liittyy yleensä sekä IEC-pohjaisia (A1, A2) että CENELECin homegrown-amendmentteja (A11, A12, A13...A19) SFS-EN-julkaisu EN-julkaisu IEC-julkaisu Huom. SFS-EN :2003 EN :2003 IEC :2002 Perusjulkaisu SFS-EN /A1:2004 EN :2003/A1:2004 IEC :2002/A1: amendment SFS-EN /A2:2006 EN :2003/A2:2006 IEC :2002/A2: amendment SFS-EN /A12:2008 EN :2003/A12: CENELEC home-grown amendment (huom. A11 ei ole jostain syystä) SFS-EN /A13:2011 EN :2003/A13: CENELEC home-grown amendment

27 Versioiden hallinnan visaisuutta (1) IEC:stä on olemassa uudempi versio kuin mitä on SFS-EN-standardina Tämä on valitettavan yleinen tapaus erityisesti turvallisuusstandardien osalta, joihin tarvitaan yhteiseurooppalaisia muutoksia esim. Direktiivien vuoksi Liitteet ZZ viivästyttävät (??) edelleen EN-standardien vahvistamista SFS-EN-julkaisu EN-julkaisu IEC-julkaisu Huom. SFS-EN :2003 EN :2003 IEC :2002 IEC :2008 SFS-EN /A1:2004 EN :2003/A1:2004 IEC :2002/A1:2004 IEC :2008/AMD1:2012 SFS-EN /A2:2006 EN :2003/A2:2006 IEC :2002/A2:2006 IEC:stä uudempi painos, joka korvaa myös A1 ja A2. CLC:n voimaansaattaminen kesken IEC:stä ilmestynyt myös jo uusi A1 SFS-EN /A12:2008 EN :2003/A12: SFS-EN /A13:2011 EN :2003/A13:

28 Versioiden hallinnan visaisuutta (2) IEC:n konsolidoidut versiot IEC laatii aktiivisesti konsolidoituja versioita, joissa yhteen julkaisuun on kirjoitettu pääosa ja amendmentit, esim. IEC Ed. 5.1 (sisältää muutososan A1) ja IEC Ed. 6.2 (sisältää muutososat A1 ja A2) CENELEC ei konsolidoi, joten OJ:n listoilla on erikseen pääjulkaisut ja amendmentit IEC:n Redline-versiot Tunnus IEC :2012 RLV Red line versioon on merkitty punaisella muutokset edelliseen painokseen verrattuna Hyvin käyttökelpoisia, mutta valitettavan harvinaisia Hiukan kalliimpia kuin perusversio SFS-EN-standardeista englanninkielinen (ja käännetty) versio Kaikista EN-standardeista julkaistaan automaattisesti englanninkielinen SFS-ENstandardit (SFS-EN xxxxx:en) Osasta tehdään lisäksi suomalainen käännös (SFS-EN xxxxx) Sama standardi SFS-EN ( ) Pienjännitekeskukset. Osa 1: Yleisvaatimukset SFS-EN :en ( ) Low-voltage switchgear and controlgear assemblies - Part 1: General rules

29 EN-standardien käyttöönottopäivämäärät CENELEC tarjoaa komissiolle Konsultti tutkii ja hyväksyy Komissio julkaisee OJ:ssa ja määrää doc:n OJ Doc Dor (Doa) Dop = Dor + 12 kk Dow = dor + 36 kk Päivämäärät Dor = Date of ratification Doa = Latest date of announcement of the existence of the standard at national level Dop = Latest date by which the document has to be implemented at national level by publication of an identical national standard or by endorsement Dow = latest date by which the national standards conflicting with the document have to be withdrawn Doc = Date of cessation

30 Horisontaali-, laite- ja komponenttistandardien suhde (esimerkki) Komponentti Laite Horisontaali Yksityiskohtainen Tuoteperhe IEC Ympäristötietoinen suunnittelu (ECD), IEC RoHS-mittaukset IEC Ympäristötestit, IEC Ympäristöluokitukset, IEC Kotelointiluokat, IEC EMC IEC Kuvatunnukset, IEC Palotestit, (IEC Guide 117 Pintalämpötilat) Valaisimet Kodinkoneet IT-laitteet Lääkintälaitteet Turvallisuus IEC Turvallisuus IEC Turvallisuus IEC (IEC 62368) EMC IEC Melu IEC Tehonkulutus IEC62018 Suorituskyky IECTC59 Energ.kulutus IEC62623 Lamppusarjat IEC muuta IEC x Lamput ja pitimet IEC ja Kondensaattorit IEC Suorituskykystd. valaisimille & komp. Liesi IEC Puolijohteet IEC muuta IEC x Vastukset IEC Johtimet IEC ja ECD IEC Varokkeet IEC Ohjauslaitteet IEC Turvallisuus IEC EMC IEC ECD IEC tuotestand. IEC x Liittimet IEC 60999, 60130, jne

31 Standardin SFS-EN xxxxx rakenne A B SFS-EN 6xxxx C D E F A. Kansallinen kansilehti B. EN-voimaansaattamisilmoitus ja ENliitteet (ml. Liite ZZ) C. (Suomalainen käännös) D. IEC-teksti (tekninen sisältö) E. (EN-liitteet, ml. Liite ZZ) F. Opastavat tiedot + kansalliset liitteet SFS-EN 5xxxx A. Kansallinen kansilehti B. EN-voimaansaattamisilmoitus C. (Suomalainen käännös) D. EN-teksti E. Liitteet. ml. Liite ZZ F. Opastavat tiedot + kansalliset liitteet Liite ZZ Relationship between this EN and the requirements of Commission Reg. / Dir. Kaikkiin yhdenmukaistettuihin standardeihin (LVD, EMC, ATEX, RED...)

32 CENELEC - ilmoitukset kansallisesta työstä, Vilamoura-prosessi Standstill Standstill tarkoittaa kieltoa julkaista kansallinen standardi tai aloittaa kansallisen standardin valmistelu, kun kyseisestä aiheesta on käynnissä eurooppalaisen standardin valmistelu Kansallisesti voidaan vahvistaa jo julkaistu IEC-standardi muuttamattomana, jos aiheesta ei ole olemassa EN-standardia tai HD-asiakirjaa Vahvistamisesta on tehtävä ilmoitus CENELECin Technical Boardille (BT) ja sitouduttava korvaamaan se kyseisestä aiheesta mahdollisesti myöhemmin julkaistavalla EN-standardilla Kansallisista standardointiprojekteista tehtävät ilmoitukset Yleisperiaatteena on, että kaikesta muusta paitsi suoraan CENELECin tai CENin alaisena tehtävästä kansallisesta standardoinnista on ilmoitettava Vilamoura-ilmoitus (VILA) tai Notifikaatio (NOT)

33 Vilamoura-ilmoitus Tehdään kaikista puhtaasti kansallisista standardointiprojekteista, joilla ei ole kansainvälistä esikuvaa (= SFS xxxx) kansainväliseen esikuvaan perustuvista kansallisista projekteista, jos syntyvä kansallinen standardi ei ole identtinen esikuvansa kanssa (= SFS xxxx) puhtaasti kansallisten standardien päivittämiseen liittyvistä projekteista (= SFS xxxx) Ei tehdä kun CENELECin standardi tai muu julkaisu (HD) vahvistetaan muutoksitta kansalliseksi standardiksi (= SFS-EN xxxxx, SFS xxxx) kun IEC-julkaisu, joka ei ole standstill-tilassa vahvistetaan muutoksitta kansalliseksi standardiksi (= SFS-IEC 6xxxx, sanastot)

34 Komitean/seurantaryhmän muistilista (1) EN-standardit Lausunto-/äänestysmenettely hoidetaan IEC-/EN-standardin valmistelun yhteydessä Vahvistetaan SFS-EN-standardeiksi sellaisinaan (ja niitä voidaan kääntää) HD-asiakirjat Ristiriitaiset kansalliset standardit on kumottava, vaikka HD:tä ei julkaistaisikaan Voidaan julkaista kokonaan tai osittain esikuvaan perustuva kansallinen SFS xxxx standardi Tarvitaan kansallinen lausuntokierros Julkaistava SFS-standardi ei saa olla ristiriidassa HD-asiakirjan kanssa SFS xxxx standardin uusinta tai kokonaan uuden standardin laatiminen Tehtävä Vilamoura-ilmoitus halukkailla mailla mahdollisuus osallistua standardin valmisteluun Tarvitaan kansallinen lausuntokierros Julkaistaan SFS-standardi, joka ei saa olla ristiriidassa EN-standardin kanssa

35 Komitean/seurantaryhmän muistilista (2) IEC-standardin (josta ei tule EN-standardia) vahvistaminen SFS-standardiksi Ilmoitettava BT:lle aikeesta julkaista kansallinen standardi (NOT) Tarvitaan kansallinen lausuntokierros Julkaistaan kansallinen standardi (SFS-IEC 6xxxx) CLC/TR:n tai CLC/TS:n (IEC/TR:n tai IEC/TS:n) vahvistaminen SFS-standardiksi Poikkeustapaus!!!! Ilmoitettava BT:lle aikeesta julkaista kansallinen standardi (NOT) Tarvitaan kansallinen lausuntokierros Julkaistaan standardi (SFS xxxx) CLC/TR:n tai CLC-TS:n sekä IEC/TR:n tai IEC/TS:n kääntäminen suomeksi Onko todella tarpeen??? Käännetään Julkaistaan tunnuksella CLC/TR xxxxx:fi tai CLC/TS xxxxx:fi tai IEC/TR xxxxx:fi tai IEC/TS xxxxx:fi

36 IEC- ja CENELEC-kokouksiin osallistuminen (1) Komiteakokoukset Tieto kokouksesta (komiteadokumentit) Halukkaat voivat ilmoittaa halukkuudestaan osallistua (SESKOn vastuuhenkilölle tai SK-kokouksessa). Max 4 mahdollista suomalaista Matka-avustusta voi hakea IEC-kokous: Ilmoittautuminen Meeting registration -järjestelmän kautta. CENELEC-kokous: Registration Form täytetään ja palautetaan SESKOon Osallistuja hoitaa itse matkaan liittyvät järjestelyt Evästysten hankkiminen esim. SK-kokouksissa Osallistuminen IEC-/CENELEC-kokoukseen Suomen edustajana Komiteakokouksista on tehtävä matkaraportti ja lähetettävä SESKOn toimistoon Jos olet saanut matka-avustusta, toimi ohjeiden mukaisesti, ks. yllä SK-komitean seuraavassa kokouksessa kokouksen tulokset käsitellään matkaraportin pohjalta

37 IEC- ja CENELEC-kokouksiin osallistuminen (2) Työryhmäkokoukset Kokouksiin voivat osallistua vain työryhmään nimetyt WG-jäsenet. SESKOn toimisto nimittää aina WG-jäsenen kertaalleen WG-jäsenet voivat osallistua kokouksiin omien intressiensä mukaan Kutsut ja materiaalit tulevat suoraan WG:n convenerilta. SESKOlla ei ole tietoa WG-kokouksista eikä niiden materiaaleja Kokoukseen ilmoittautuminen suoraan convenerille tai hänen ohjeiden mukaan Matka-avustusta voi hakea myös WG-kokouksiin Kokouksissa jäsen toimii asiantuntijana Jos kokousmatkaan on myönnetty matka-avustusta, niin silloin on tehtävä matkaraportti ja palautettava SESKOon Jos ei ole matka-avustusta hakenut/saanut, ei matkaraporttia vaadita, mutta silti on suositeltavaa toimittaa raportti SESKOn toimistoon asianomaiselle vastuuhenkilölle kansalliselle asiantuntijaryhmälle jaettavaksi tai kokouksessa käsiteltäväksi

38 Sähköturvallisuuden toimijat Työ- ja elinkeinoministeriö TEM laatii säädökset Standardointijärjestöt (SESKO) tekevät ohjeita, joiden mukaan toimittuna säädökset täytetään Alan toimijat ovat mukana standardien laadinnassa Turvallisuus- ja kemikaalivirasto Tukes valvoo Testaus- ja sertifiointiyritykset ja tarkastajat testaavat, sertifioivat ja tarkastavat Yleensä todetaan vaatimustenmukaisuuden (standardien vaatimusten) noudattamista

39 Sähköturvallisuuden säädökset Suomessa Perussäädös on Sähköturvallisuuslaki (410/1996) Koskee sähkölaitteita, sähkölaitteistoja (asennuksia), hissejä ja sähkötöiden tekemistä Koskee sähköturvallisuutta ja sähkömagneettista yhteensopivuutta (Electromagnetic Compability EMC) Lisäsäädöksiä annetaan asetuksilla ja ministeriön päätöksillä Sähköturvallisuuslaki 5 Sähkölaitteet ja -laitteistot on suunniteltava, rakennettava, valmistettava ja korjattava niin sekä niitä on huollettava ja käytettävä niin, että: 1. niistä ei aiheudu kenenkään hengelle, terveydelle tai omaisuudelle vaaraa 2. niistä ei sähköisesti tai sähkömagneettisesti aiheudu kohtuutonta häiriötä sekä 3. niiden toiminta ei häiriinny helposti sähköisesti tai sähkömagneettisesti. Jos sähkölaite tai -laitteisto ei täytä 1 momentin edellytyksiä, sitä ei saa saattaa markkinoille eikä ottaa käyttöön Standardien noudattaminen on vapaaehtoista ja järkevää

40 Sähkölaitteiden vaatimukset EU on julkaissut huhtikuussa 2014 New Legislative Framework -direktiivejä mm. pienjännitedirektiivi 2014/35/EY, EMC-direktiivi 2014/30/EY, ATEXdirektiivi 2014/34/EY Direktiivien rakennetta ja vaatimustasoa yhdenmukaistettu, tekniset vaatimukset eivät muuttuneet Yhtenäistettyjen (harmonisoitujen) standardien avulla täytetään vaatimukset. Standardit luetellaan EU:n virallisessa lehdessä Kun noudatetaan yhtenäistettyä standardia, täytetään NLF-direktiivien ja niiden perusteella tehdyn kansallisen lainsäädännön vaatimukset tuotteille vapaa liikkuvuus. Toki muitakin mahdollisuuksia on, mutta vaatimuksenmukaisuuden osoittaminen on vaikeampaa Uudet direktiivit otettava käyttöön mennessä Suomessa sähköturvallisuuslainsäädännön kokonaisuudistus (kesällä 2016) sekä täydentävät asetukset VNA sähkölaitteiden turvallisuudesta (lausuntokierroksella) VNA sähkölaitteiden ja laitteistojen sähkömagneettisesta yhteensopivuudesta (lausuntokierroksella) Direktiivit, säädökset ja standardit

41 Sähköasennuksia koskevat säädökset Kansallisia säädöksiä Varsinaiset määräykset ovat kauppa- ja teollisuusministeriön päätöksiä KTMp Sähköalan töistä 516/1996 lisäys 1194/1999 luku 4a Sähkötyöturvallisuus KTMp Sähkölaitteistojen käyttöönotosta ja käytöstä 517/1996 KTMp Sähkölaitteistojen turvallisuudesta 1193/

42 Sähkölaitteistoja koskevat säädökset Sähkölaitteistojen turvallisuutta koskeva päätös KTMp 1193/1999 (asennukset) Vastaava periaate kuin direktiiveissä Olennaiset turvallisuusvaatimukset Turvallisuusvaatimusten täyttäminen standardien avulla Virallisen standardointielimen (SFS, SESKO) vahvistamia teknisiä eritelmiä, jotka ovat julkisesti saatavissa SFS-standardit TUKES vahvistaa standardiluettelon ohjeessa S10 Mm. SFS 6000, SFS 6001, SFS-EN 50341, SFS-EN Standardeista poikkeaminen on mahdollista, mutta vaatii selvityksen turvallisuustason täyttymisestä

43 Sähköalan töitä koskevat säädökset ja standardit KTMp Sähköalan töistä 516/1996 Sähkötyötä tekevän henkilön pitää olla aina perehtynyt tai opastettu Vain vähäistä vaaraa aiheuttavia töitä voi tehdä ilman koulutusta Vaatimukset itsenäisen tekijälle Sähköurakoitsijan töistä vastaa sähkötöiden johtaja ja käyttötöistä käytön johtaja Vastuuhenkilöillä pitää olla sähköalan koulutus ja pätevyystodistus Pätevyystodistuksen saamiseen vaaditaan Tukes ohjeen S5 mukainen turvallisuustutkinto, pääosin standardien sisällöstä Turvallisuusvaatimukset täyttyvät noudattamalla standardia SFS 6002 Sähkötyöturvallisuus

44 Maailma muuttuu standardointi vastaa haasteisiin Suorituskyvyn mittausmenetelmästandardien määrä ja merkitys lisääntyy sähköturvallisuudesta tinkimättä Uusiutuvien luonnonvarojen hyväksikäytön myötä standardisointityö lisääntyy uusilla aihealueilla (energiavarastot, hajautettu pientuotanto) Uudet energiatehokkaat ratkaisut ja uudet sovellukset antavat haastetta myös vanhojen teknologioiden standardisointiin, esim.: uudet valonlähteet vs. elektroniset kytkimet sähköauton hidas lataus vs. peruslataus elektroniikan lisääntyminen vs. EMC-häiriöt (2 khz 150 khz) TS:t, PAS:t ja muut esistandardit yleistyvät (uudet teknologiat) Tuotestandardien lisäksi järjestelmien yhteensopivuus korostuu (Smart Grid, Smart home, IoT, AAL, digitalisaatio, sähköinen liikenne) Yksityisyyden suojan ja tietoturvan merkitys kasvaa Standardointirakenteet ovat olemassa ja toimivat Työtä tehdään aktiivisesti eri ryhmissä ja Suomesta osallistutaan aktiivisesti kansainväliseen standardointiin Standardeihin voi ja pystyy vaikuttamaan, erityisesti kansainvälisissä työryhmissä Jokainen voi valita osallistumistasonsa seuraa, valvo tai vaikuta

45 Asiantuntijapalautetta Miten komitea-, seurantaryhmä- ja työryhmätyöskentelyä pitäisi kehittää? Lisää jäseniä ryhmiin, kenelläkään ei pitäisi olla varaa jäädä pois, tiedotettava yrityksille osallistumisen hyödyistä, komiteatyöskentelyä markkinoitava ja tiedotettava, yrityskohtaisia infotilaisuuksia... Paremmin koordinoitava Suomi-tasolla, tarvitaan komiteoiden yhteiskokouksia, poikkitieteellisiä palavereita, saman alueen komiteoiden yhteispalavereja, enemmän yhteiskokouksia, komitearajat poistettava... Komitea-, työryhmä, seurantaryhmärakennetta selkeytettävä, kaikille IECkomiteoille seurantaryhmä, luulin liittyväni seurantaryhmään - jouduin työryhmään... Lisää etäkokouksia, sähköisten välineiden hyväksikäyttöä, sähköiset on-line työkalut kommentointiin, videokokoukset, puhelinkokoukset, Collaboration Toolia kehitettävä, tietojen hakeminen eri nettisivuilta yksinkertaisemmaksi

46 Asiantuntijapalautetta Millaisia standardeja käytät nykyisin työssäsi? IEC-, EN-, SFS-standardeja tietenkin ISO, IEEE, UL, NFPA, FM etc. IEEE, UL, CSA ASTM IPC, MIL, STANAG, FM, DO, JIS, FCC, IC,... ISA, ASME, PSK Mitkä uudet standardituotteet tai julkaisumuodot olisivat tervetulleita? Lukuoikeus, vilkaisumahdollisuus Valmiit symbolivalikoimat eri formaateissa Web-pohjainen standardiportaali yrityksille On-line-versiot usealle käyttäjälle, sähköiset paketit Redline-versioiden yleistyminen Mobiiliversiot, mobiiliversiot, mobiiliversiot Mahdollisuus tehdä merkintöjä standardeihin Pdf-muotoiset pelaavat oikein hyvin

47 Sähkötekniset standardit SFS:stä Kaikki standardit SFS:stä SFS-standardit ja SFS-käsikirjat SFS-EN-standardit IEC-standardit muut CENELECin ja IEC:n laatimat julkaisut Yksittäisinä standardeina tai on-linekokoelmina IEC-standardit saatavissa myös IEC:n verkkokaupasta Kannattaa huomata, että kaikista EN-standardeista julkaistaan automaattisesti englanninkielinen SFS- EN-standardit (SFS-EN xxxxx nimi englanniksi) osasta tehdään lisäksi suomalainen käännös (SFS-EN xxxxx nimi suomeksi)

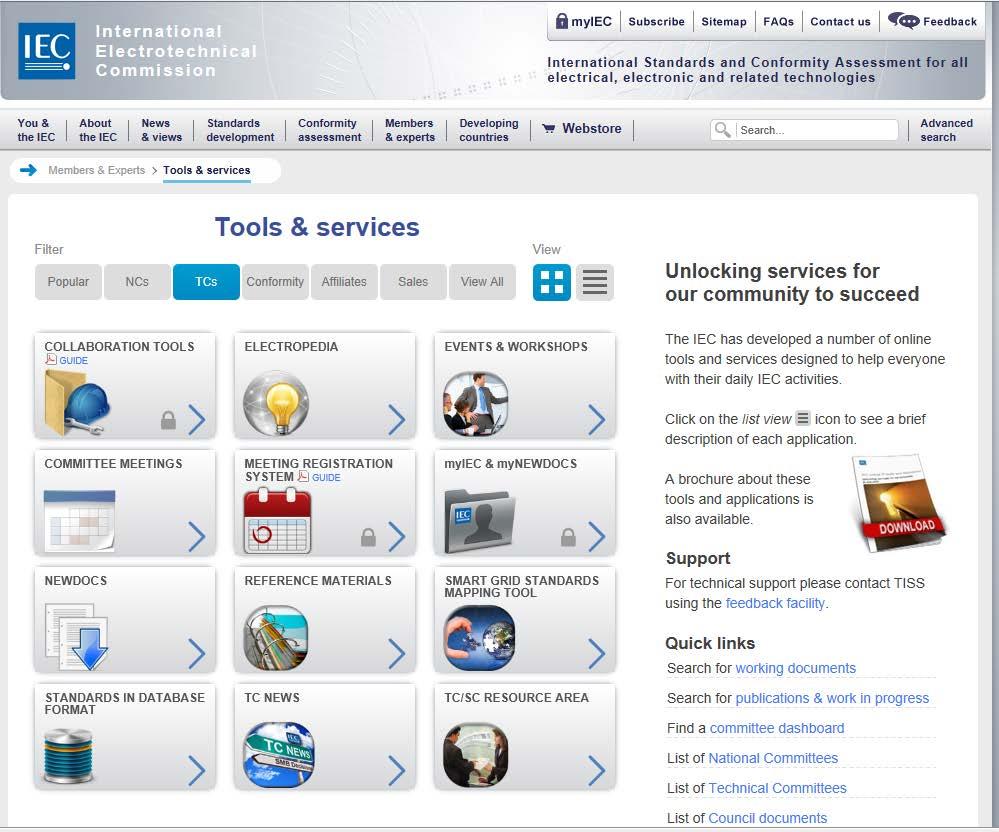

48 Komitean/seurantaryhmän työkaluja Komitean dokumenttiarkisto (ehdotukset, yms.) Collaboration Tool (työryhmien dokumentit) Electropedia (IEV-sanastot) Meeting registration system New docs MyNewDocs > Setup Collaboration Tool (Komitean sisäiset dokumentit) Virallisella lausuntokierroksella olevat pren-ehdotukset sekä valmiit ENstandardit toimitetaan SESKOsta sähköpostitse, mutta ne löytyvät myös CENELECin www-sivulta (Advanced search) käyttäjätunnuksilla Collaboration Tool (Pöytäkirjat, kokousraportit yms.) Äänestykset Kansalliset lausuntopyyntöluettelot Toimintaohjeita

49 Electropedia Julkinen tietokanta Kaikki IEV-sanaston osat (IEC sarja) käsitettä määritelmineen 17 kieltä (myös suomi)

50 Avoimet äänestykset

51 Lisätietoja sähköalan standardoinnista (1) SESKOn toimintaohjeet ja muut ohjeet

52 Lisätietoja sähköalan standardoinnista (2) SFS:n ohjeet ( Eurooppalaisen standardisoinnin perustiedot (SFS-opas 9) Eurooppalaisten ja kansainvälisten standardien sekä muiden julkaisujen kansallinen käsittely (SFS-opas 5) Kansallisen SFS-standardin laadinta ja rakenne (SFS-opas 4) SFS 2013: Osallistu ja vaikuta - standardisointityön opas asiantuntijalle Standardien kääntämiseen liittyviä ohjeita ja vakiomuotoisten kappaleiden käännökset

53 IEC oppaat yms

54 CENELEC säännöt, oppaat yms

55 Lisätietoja standardoinnista Standardoinnin seuraaminen Lisätietoja Standardoinnin seuraaminen ja vaikuttaminen SESKOn SK-komiteat ja seurantaryhmät
