1 Led it be ledejä koskevat tulevat standardit Valolla miellyttävään tulevaisuuteen, Juha Vesa Kehityspäällikkö SESKO

2 Standardointiorganisaatio Yleinen Sähkötekniikka Televiestintä Maailma TC 274 TC 34, SC 34A, B, C, D Eurooppa TC 169 TC 34A ja 34Z Suomi IEC = International Electrotechnical Commission CENELEC = European Committee for Electrotechnical Standardization

3 SESKO - Sähkö- ja elektroniikka-alan standardointijärjestö Tehtävät Osallistuminen sähköalan kansainväliseen standardointityöhön Kansainvälisten standardien saattaminen SFSstandardeiksi Sähkö- ja elektroniikka-alan SFS-standardien laatiminen Sähköalan sertifiointityön koordinointi kansallisesti Tiedottaminen standardoinnista ja standardeista Tekijät 41 SK-komiteaa SK 34 Valaisimet (IEC/TC 34, A, B, C ja D, CLC/TC 34A ja TC 34Z) SK CEN 169 Valaistustekniikka (CEN/TC 169, ISO/TC 274) n. 100 IEC/CENELEC-seurantaryhmää 460 suomalaista asiantuntijaa SESKOn komiteoissa, seurantaryhmissä ja työryhmissä 196 suomalaista asiantuntijaa on jäseninä kaikkiaan 329 kansainvälisessä ja eurooppalaisessa (IEC/CENELEC/CEN) työryhmässä

4 Erilaisia sähköalan standardeja IEC-standardit (maailmanlaajuisia) IEC, IEC/PAS, IEC/TS, CISPR, ISO/IEC Yhteensä 7150 kpl Eurooppalaisen (ja kansallisen) työn pohja. EN-standardit (eurooppalaisia) Identtisiä kaikissa CENELECin jäsenmaissa, ristiriitaisia kansallisia ei saa olla (SFS-EN, BSI-EN, SS-EN jne.) Voivat olla yhdenmukaistettuja direktiivin mukaan 85 % perustuu IEC-standardeihin (EN 6xxxx) ja (EN 550xx), loput Euroopassa valmisteltuja (EN 5xxxx) ja (EN 13xxxx) HD-harmonisointiasiakirjat (eurooppalaisia) Voidaan vahvistaa kansallisiksi standardeiksi, ristiriitaisia kansallisia ei saa olla Energiakaapelit, asennusstandardit SFS-standardit (suomalaisia) 95 % identtisiä EN-standardien kanssa (SFS-EN xxxxx) Puhtaasti kansallisia (sanastot, ilmajohtotarvikkeet) tai alueilta, joilla ei ole olemassa EN:iä (asennusstandardit, kotitalouspistokytkimet) (SFS xxxx)

5 IEC-, EN- ja SFS-standardien valmistelu (rinnakkaismenettely) IEC CENELEC SESKO Ehdotus uudeksi työkohteeksi (NP) Ylläpito Valmisteluvaihe Aloite tai äänestys NPehdotukseen ja kommentit ehdotukseen WG/MT/PT-ryhmien kansalliset jäsenet Lausuntokierros (CD) Lausunnot ehdotukseen viimeistään (SK/SR) Y L L Ä P I T O J A K S O Äänestyskierros (CDV) Loppuäänestys (FDIS) IEC-standardi Parallel CDVäänestys Parallel FDISäänestys Ratifiointi (BT) EN-standardi UAP UAP Kansallinen lausuntokierros Äänestykset (IEC & CENELEC) Lausunnot tarvittaessa (CENELEC) Äänestykset (IEC & CENELEC) Kansallinen lausuntokierros SESKOn toimitusjohtaja SFS-EN-standardi SFS-standardi valmistellaan IEC:ssä!!!

6 Valaisimet ja niiden laitteet - yleiskatsaus Yleiset asiat (IEC TC 34) EMC immuniteetti (SFS-EN 61547) EMF (SFS-EN 62493) Optinen turvallisuus, mm. Blue Light Hazard (IEC/TR IEC 63109, SFS-EN 62471) Valaistusjärjestelmät Lamput ja muut valonlähteet (IEC SC 34A ja CENELEC TC 34A) 140 standardia, turvallisuus ja vaihtokelpoisuus lähtökohtana, Performance-standardien osalta ekosuunnittelu- ja energiamerkintäasetukset aiheuttavat EN-standardeihin muutoksia IEC-standardeihin verrattuna Ledistandardit valmiina (10 kpl) OLEDeista ensimmäiset (IEC 62868, IEC 62922, IEC 62972) Liitäntälaitteet (IEC SC 34C) Turvallisuus SFS-EN sarja Lukuisia (n. 10) suorituskykystandardeja lamppujen yhteydessä käytettäville liitäntälaitteille Valaistuksenohjausjärjestelmät SFS-EN sarja (DALI) Valaisimet (IEC SC 34D ja CENELEC TC 34Z) Turvallisuusstandardeja (SFS-EN sarja) Suorituskykyvaatimukset yleisvalaisimille (SFS-EN ) ja ledivalaisimille (SFS-EN )

7 Ledituotteet Ledisanastot SFS-EN 62504:2016 Yleisiin valaistustarkoituksiin käytettävät ledituotteet. Termit ja määritelmät IEC TS 62972:2016 General lighting - Organic light emitting diode (OLED) products and related equipment - Terms and definitions IEC Electropedia

8 Ledituotteet (jatkuu) Ledimoduulit SFS-EN A1 + A2 LED modules for general lighting - Safety (uusi painos 2017) Draft SFS-EN Performance requirements (valmistuu 2017) Ledilamput ja -valonlähteet SFS-EN A1 Self-ballasted LED-lamps for general lighting services by voltage > 50 V - Safety specifications SFS-EN Performance requirements SFS-EN Double-capped LED lamps designed to retrofit linear fluorescent lamps - Safety specifications IEC TS Guidelines for principal component reliability testing for LED light sources and LED luminaires PNW 34A-1876: Self ballasted double capped tubular LED lamp connected to AC nominal voltage - Safety Requirements (uusi Fc4-kanta) (rejected, safety problem) IEC GX16t-5 capped tubular LED lamp - Safety specifications (erillinen liitäntälaite) (SFS-EN valmistuu 2017) SFS-EN LEDsi lamps for general lighting services with supply voltages not exceeding 50 V a.c. r.m.s. or 120 V ripple free d.c. - Safety specifications

9 Ledituotteet (jatkuu) Lediliitäntälaitteet SFS-EN Lamp controlgear - Part 1: General and safety requirements SFS-EN Part 2-13: Particular requirements for d.c. or a.c. supplied electronic controlgear for LED modules SFS-EN A1 DC or AC supplied electronic control gear for LED modules - Performance requirements SFS-EN Digital addressable lighting interface - Part 207: Particular requirements for control gear - LED modules (device type 6) Ledivalaisimet SFS-EN :2016 Valaisimet. Osa 1: Yleiset vaatimukset ja testit SFS-EN Luminaire performance - Part 2-1: Particular requirements for LED luminaires

10 Ledituotteet (jatkuu) Sähkömagneettinen yhteensopivuus ja häiriöt SFS-EN 55015: A1:2015 Limits and methods of measurement of radio disturbance characteristics of electrical lighting and similar equipment SFS-EN :2014 Electromagnetic compatibility (EMC) - Part 3-2: Limits - Limits for harmonic current emissions (equipment input current 16 A per phase) SFS-EN :2013 Electromagnetic compatibility (EMC) - Part 3-3: Limits - Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for equipment with rated current <= 16 A per phase and not subject to conditional connection SFS-EN 61547:2010 Equipment for general lighting purposes - EMC immunity requirements Sähkömagneettiset kentät ja optinen säteily SFS-EN 62493:2015 Assessment of lighting equipment related to human exposure to electromagnetic fields IEC/TR 62778:2014 Application of IEC for the assessment of blue light hazard to light sources and luminaires Ledikäsikirjat uusitaan (SFS-käsikirjat 651-1, -2 ja -3) Osa 1 Turvallisuus, Osa 2: EMC, EMF, fotobiologia ja Osa 3 Suorituskyky Julkaistaan kesällä/syksyllä

11 Tiivistelmä ledituotestandardeista Lediliitäntälaite Ledimoduuli Ledilamppu Ledivalaisin Turvallisuus (sähkö) SFS-EN SFS-EN SFS-EN SFS-EN SFS-EN (> 50 V) SFS-EN (retrofit) SFS-EN (< 50 V) SFS-EN Suorituskyky SFS-EN SFS-EN SFS-EN SFS-EN SFS-EN Turvallisuus (säteily) IEC/TR Blue light hazard SFS-EN Sähkömagneettiset kentät EMC ja häiriöt SFS-EN Harmoniset virrat SFS-EN Jännitevaihtelut SFS-EN Radiohäiriöt SFS-EN Immuniteetti

12 Valaistustekniikka (SK CEN 169) Terminologiaa SFS-EN 12665:2012 Light and lighting. Basic terms and criteria for specifying lighting requirements (uuden painoksen valmistelu käynnistynyt ja se ilmestyy 2018) Valaistuksen energiatehokkuus (voimassa oleva standardi) SFS-EN 15193:2008 Rakennusten energiatehokkuus. Valaistuksen energiatehokkuus Numeerinen valaistuksen energiavaatimusindikaattori (LENI-luku): Valaistuksen energiankulutus varsinaisen valaistuksen päällä ollessa» Valaistuksen kokonaisteho, käyttöaika, vakiovalosäätö, päivänvalon saatavuus, liiketunnistimet Valaistuksen energiankulutus, kun valaistus ei ole päällä» Turvavalaistuksen varausteho, ohjauslaitteiden lepokulutus Menetelmä valaistusenergian määrittämiseksi rakennuksen energiankulutuksesta Valaistuksen energiatehokkuus (valmistuu keväällä 2017) pren rev - Energy performance of buildings. Module M9. Energy requirements for lighting. Part 1: Specifications (korvaa EN 15193:2008) prcen/tr Energy performance of buildings. Energy requirements for lighting. Part 2: Technical Report to EN Rakennusten energiatehokkuusdirektiivin (2010/31/EU) alainen standardi

13 Valaistustekniikka (SK CEN 169) jatkuu Standardit eivät ota kantaa valonlähteisiin, ainoastaan lopputulos ratkaisee Valaistuksen laatuvaatimukset SFS-EN :2011 Valo ja valaistus. Työkohteiden valaistus. Osa 1: Sisätilojen työkohteiden valaistus SFS-EN :2014 Outdoor work places SFS-EN 12193:2008 Sports lighting (uuden painoksen valmistelu käynnistynyt ja uusi painos ilmestyy 2018) SFS-EN A1:2010 Safety of machinery. Integral lighting of machines SFS-EN 1838:2014 Turvavalaistus Tievalaistus SFS-EN 13201:en sarja (mm. suorituskyvyn vaatimukset, laskentamenetelmät) Tunnelivalaistus SFS-EN :2013 Evacuation Lighting in Road Tunnels

14 Mitä tapahtuu ledien yms. standardoinnissa? Ledituotteita koskevien standardien ensimmäinen sukupolvi on valmis. Standardien ylläpito jatkuu (sekä tuotestandardit että valaistusstandardit) Seuraavaksi standardoidaan 1) Orgaaniset ledit ja 2) Valaisinjärjestelmät Lukumäärä ledituotteet OLED-tuotteet valaisinjärjestelmät

15 Miksi osallistuisin? TIEDOSTA Hyödyt ammatillisesti saat käyttöösi standardit ja niiden valmisteluaineistot tunnet standardin valmisteluhistorian ja sisällön voit verkostoitua muiden standardien käyttäjien, tarkastajien ja testaajien kanssa Kun tunnet standardit ja niiden taustat, osaat käyttää niitä oikein. Vältät kalliit virheet. ENNAKOI Säästät aikaa ja rahaa saat tietoosi uusien standardien valmisteluaikataulut näet useita vuosia ennen standardin ilmestymistä tuotettasi koskevat vaatimukset saat lopulliset standardien tekstit käyttöösi kuukausia ennen niiden ilmestymistä Kun tunnet standardien sisällön etukäteen, voit ottaa sen huomioon tuotekehityksessä. VAIKUTA Hyödyt liiketoiminnassa voit kommentoida ehdotuksia muiden suomalaisten asiantuntijoiden kanssa voit vaikuttaa standardia valmistelevassa työryhmässä voit verkostoitua parhaiden asiantuntijoiden kanssa maailmanlaajuisesti Mitä aikaisemmassa vaiheessa olet mukana, sitä paremmin pystyt vaikuttamaan

16 Ledisivu Ledisanastot Ledimoduulit Ledilamput Lediliitäntälaitteet Ledivalaisimet EMF ja optiset vaikutukset Värin määrittely EMC

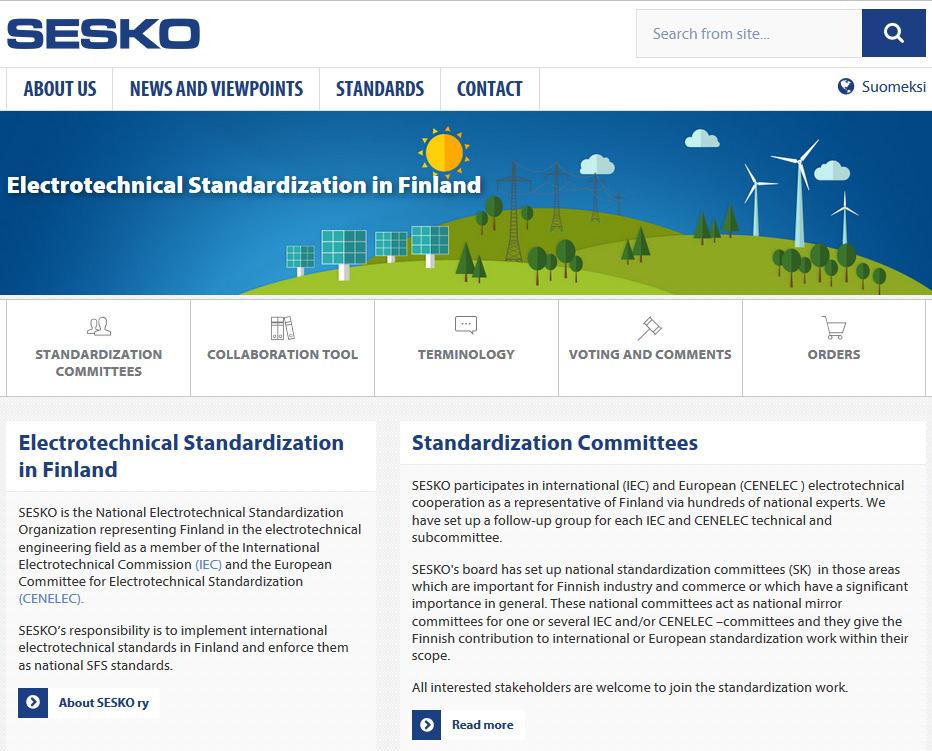

17 Lisätietoja standardoinnista Standardien tilaaminen sales(at)sfs.fi SFS Kauppa Standardoinnin seuraaminen Standardeihin vaikuttaminen SK 34 Valaisimet SK CEN 169 Valaistus Lisätietoja juha.vesa(at)sesko.fi asiakaspalvelu(at)sesko.fi
