Gyproc Käsikirja Kevytrakennejärjestelmät. Helmikuu 2015

Transkriptio

1 Gyproc Käsikirja Kevytrakennejärjestelmät Helmikuu 2015

2

3 Gyproc Käsikirja

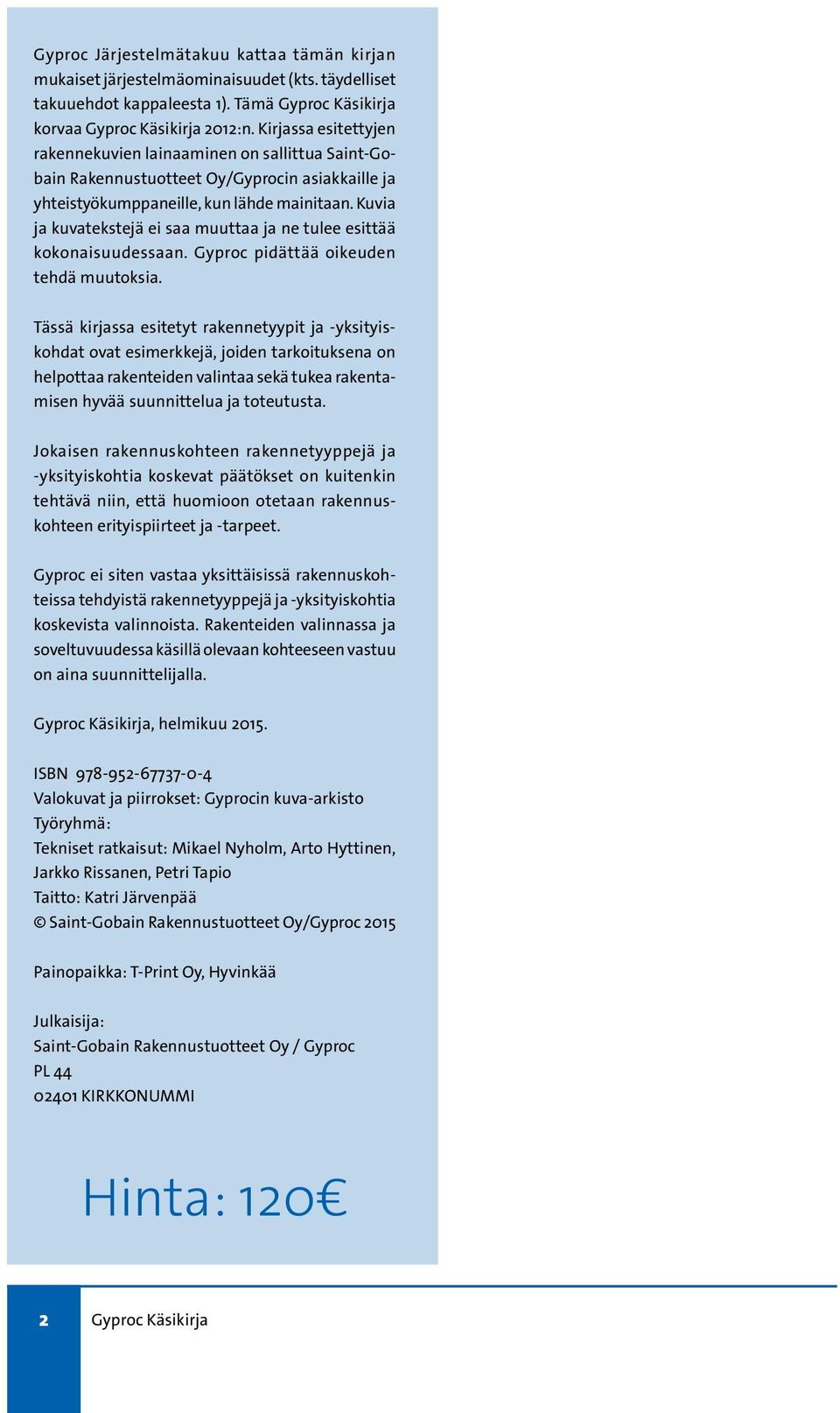

4 Gyproc Järjestelmätakuu kattaa tämän kirjan mukaiset järjestelmäominaisuudet (kts. täydelliset takuuehdot kappaleesta 1). Tämä Gyproc Käsikirja korvaa Gyproc Kä sikirja 2012:n. Kirjassa esitettyjen rakennekuvien lainaaminen on sallittua Saint-Gobain Rakennustuotteet Oy/Gyprocin asiakkaille ja yhteistyökumppaneille, kun lähde mai nitaan. Kuvia ja kuvatekstejä ei saa muuttaa ja ne tulee esittää kokonaisuudessaan. Gyproc pidättää oikeuden tehdä muutoksia. Tässä kirjassa esitetyt rakennetyypit ja -yksityiskohdat ovat esimerkkejä, joiden tarkoituksena on helpottaa rakenteiden valintaa sekä tukea rakentamisen hyvää suunnittelua ja toteutusta. Jokaisen rakennuskohteen rakennetyyppejä ja -yksityiskohtia koskevat päätökset on kuitenkin tehtävä niin, että huomioon otetaan rakennuskohteen erityispiirteet ja -tarpeet. Gyproc ei siten vastaa yksittäisissä rakennuskohteissa tehdyistä rakennetyyppejä ja -yksityiskohtia koskevista valinnoista. Rakenteiden valinnassa ja soveltuvuudessa käsillä olevaan kohteeseen vastuu on aina suunnittelijalla. Gyproc Käsikirja, helmikuu ISBN Valokuvat ja piirrokset: Gyprocin kuva-arkisto Työryhmä: Tekniset ratkaisut: Mikael Nyholm, Arto Hyttinen, Jarkko Rissanen, Petri Tapio Taitto: Katri Järvenpää Saint-Gobain Rakennustuotteet Oy/Gyproc 2015 Painopaikka: T-Print Oy, Hyvinkää Julkaisija: Saint-Gobain Rakennustuotteet Oy / Gyproc PL KIRKKONUMMI Hinta: Gyproc Käsikirja

5 Sisältö Gyproc Järjestelmätakuu ja optimaalinen rakennusprosessi 7 Gyproc Käsikirjan käyttö suunnittelussa...9 Gyproc Järjestelmätakuu Gyproc Järjestelmät 13 Johdanto Gyproc Järjestelmäopas Gyproc Väliseinät Seinien kohdekohtainen valintataulukko Gyproc XR Teräsrunkoiset väliseinät Gyproc GS Teräsrunkoiset väliseinät Gyproc DUROnomic Gyproc ACOUnomic Gyproc GT Puurunkoiset väliseinät Gyproc Erikoisseinät Gyproc Kylpyhuonejärjestelmä Aquaroc Märkätilajärjestelmä Aquaroc TM tuulettuva levyrappausjärjestelmä Gyproc Akustinen Seinä Gyproc Murtosuoja Korkeat ja tasaiset seinäpinnat Planumilla Gyproc Muotorakenteet Gyproc Pilarirunkoiset seinät Gyproc Ulkoseinät Gyproc THERMonomic-teräsrunkoiset ulkoseinät Gyproc Puurunkoiset ulkoseinät Gyproc Väli- ja yläpohjat Gyproc Puurunkoiset välipohjat Gyproc Puurakenteiset yläpohjat Gyproc Sisäkatot Gyproc GK -kannatinjärjestelmä Kaarevat sisäkatot Gyproc Teräsrakenteiset kantavat sisäkatot Gyproc Puurunkoiset sisäkatot Gyptone-alakatot Gyproc Debel-kerroslattiajärjestelmä Gyproc Debel-kerroslattiajärjestelmä Teräsrakenteiden palosuojaus Kantavien teräsrakenteiden palosuojaus Tarkastusluukut Tarkastusluukut Gyproc Käsikirja 3

6 Sisältö 2.10 Kiinnittäminen Ripustukset Gyproc-rakenteisiin Ripustukset Rigidur-rakenteisiin Ovenkarmien kiinnitäminen Tiivistys ja pintakäsittely Äänitekninen tiivistys Saumaus ja pintakäsittely Kipsirappaus Gyproc Suunnittelu Gyproc Väliseinät Gyproc XR Teräsrunkoiset väliseinät Gyproc GS Teräsrunkoiset väliseinät Gyproc DUROnomic Gyproc GT Puurunkoiset väliseinät Gyproc Erikoisseinät Gyproc Kylpyhuonejärjestelmä Aquaroc Märkätilajärjestelmä Gyproc Akustinen seinä Gyproc Murtosuoja Gyproc Muotorakenteet Gyproc Pilarirunkoiset seinät Gyproc Ulkoseinät Gyproc teräs- ja puurunkoiset ulkoseinät Gyproc THERMOnomic -teräsrunkoiset Ulkoseinät Gyproc Puurunkoiset Ulkoseinät Gyproc Väli- ja yläpohjat Puurunkoiset Gyproc välipohjat Puurunkoiset Gyproc yläpohjat Välipohjien ääneneristyksen parantaminen Gyproc-kevytrakennetekniikalla Gyproc Sisäkatot Gypsteel GK -kannatinjärjestelmä Gyproc Kaarevat Sisäkatot Gyproc Teräsrunkoiset kantavat sisäkatot Gyproc Puurunkoiset sisäkatot Gyptone-alakatot Gyptone-alakattojen edut ja ominaisuudet Tuotteet ja kannatinjärjestelmät Kuviot ja reunamuodot Reunamuodot ja kannatinjärjestelmät Gyproc Debel kerroslattiajärjestelmä Gyproc Debel-kerroslattiajärjestelmä Teräsrakenteiden palosuojaus Kantavien teräsrakenteiden palosuojaus Gyproc Käsikirja

7 Sisältö 3.9 Tarkastusluukut Tarkastusluukut Kiinnittäminen Ripustukset Gyproc-rakenteisiin Ripustukset Rigidur-rakenteisiin Ovenkarmien kiinnittäminen Tiivistys ja pintakäsittely Äänitekninen tiivistys Saumaus ja pintakäsittely Maalaus ja tapetointi Kipsirappaus Gyproc Tekniikka Ääneneristysvaatimukset ja suositukset Kipsilevyseinien äänitekniset ominaisuudet Ääniominaisuudet kipsilevyseinille Nyrkkisääntöjä tekniset tilat Korjausrakentaminen Liittymät massiivisiin rakenteisiin Paloturvallisuus Käsitteitä Ohjeita Paloturvallisuus korjausrakentamisessa Mekaaninen lujuus ja vakavuus Rakennuksen jäykistäminen kipsilevyillä Seinäkorkeudet Gyproc DUROnomic -seinäjärjestelmän mitoitus Lämmöneristäminen Lämmöneristäminen Materiaaliominaisuudet Gyproc Kipsikartonkilevyjen ominaisuudet Gyproc Erikoslevyjen ominaisuudet Gyproc Teräsprofiilien ominaisuudet Tyyppihyväksynnät ja sertifikaatit Tyyppihyväksynnät ja sertifikaatit Gyproc Tuotteiden Valintataulukot Valintataulukot Gyproc Kipsilevyt, Glasroc, Rigidur ja Aquaroc -levyt Gyproc Valmistasoitteiden valintataulukko Gyproc Ruuvien valintataulukko Hakemisto 495 Gyproc Käsikirja 5

8

9 Kappale 1: Gyproc Järjestelmätakuu ja optimaalinen rakennusprosessi

10 Sisältö Kappale 1: Gyproc Järjestelmätakuu ja optimaalinen rakennusprosessi Gyproc Käsikirjan käyttö suunnittelussa...9 Rajoitukset... 9 Gyprocin ohjeistuksia Gyproc Kustannusoptimointi Gyproc Tekninen Palvelu Gyproc Järjestelmätakuu Sisältö ja ehdot Gyproc Käsikirja Gyproc Järjestelmät

11 Gyproc Käsikirjan käyttö suunnittelussa Gyproc järjestelmätakuu kattaa tämän Gyproc-käsikirjan mukaiset järjestelmäominaisuudet 5 vuoden ajan. Gyproc takaa myös, että Gyprocin ohjeistamat tuotteet ovat yhteensopivia. Takuun edellytyksenä on, että kaikki käytetyt tuotteet ovat tämän käsikirjan tai Gyprocin kotisivulla esitettyjen päivitettyjen ohjeistuksien mukaisia. Käyttämällä Gyproc-tuotteita tai Gyprocin ohjeistamia tuotteita varmistat, että rakenteille esitetyt ominaisuudet täyttyvät. Katso Gyproc Järjestelmätakuun sisältö ja ehdot kokonaisuudessaan jäljempänä. Rakennusprosessi Rakentamisessa on tärkeää saavuttaa halutut toiminnalliset vaatimukset alhaisin kustannuksin. Tämä edellyttää yhteensopivia ja laadukkaita komponentteja sekä läheistä yhteistyötä kaikkien osapuolten kesken koko prosessin ajan aina suunnittelusta ja rakennusmateriaalituotannosta itse rakennuksen toteuttamiseen asti. Näin voidaan optimoida toiminnallisuus, kustannukset ja laatu. Rajoitukset Kokonaisuuden toimivuuden varmistamiseksi tulee huomioida seuraavat seikat: Gyproc Käsikirjassa on esitetty Gyproc-tuotteiden ja niistä valmistettujen rakenteiden tekniset ominaisuudet. Kaikkien ratkaisujen perustana on kattava kehitystyö ja dokumentoitu ominaisuuksien varmennus. Järjestelmien ominaisuudet perustuvat kaikkien tuoteosien kehitystyöhön ja laadunvalvontaan. Siten Gyproc Käsikirjassa esitettyjä järjestelmien ja detaljien ominaisuuksia ei voida soveltaa ratkaisuihin, joissa ei ole kaikilta osin käytetty Gyproctuotteita kirjassa esitetyllä tavalla. Gyprocin ohjeistuksia Gyproc Käsikirja Tämä Gyproc Käsikirja korvaa Gyproc Käsikirja 2012:n. Kirjan rakenne on pysynyt ennallaan ja se sisältää kaikkien Gyprocin järjestelmien ja tuotteiden tiedot: järjestelmäkuvaukset, rakennetyypit ja tyyppidetaljit sekä täydentävää teknistä tietoa. Uusia ja päivitettyjä tuotteita ja ratkaisuja - sekä päivitetyn pdf-version tästä käsikirjasta - löydät internet-sivultamme Koko toimintansa ajan Gyproc on kehittänyt suomalaiseen rakentamiseen soveltuvia kipsipohjaisia kevytrakennejärjestelmiä. Gyproc Käsikirjassa ja internetsivulla kuvatut ratkaisut varmistavat, että rakenteet täyttävät vaatimukset mm. paloluokan, ääneneristyksen ja rungon jäykistyksen suhteen. Esitetyt järjestelmät, luokitukset ja menetelmät perustuvat testeihin, asiantuntijoiden lausuntoihin ja tyyppihyväksyntöihin sekä sertifikaatteihin. Voimassaolevat tyyppihyväksynnät ja sertifikaatit löytyvät kokonaisuudessaan osoitteesta Toimintaamme tukevat sertifioidut SFS-EN ISO 9001:2008 -laatujärjestelmä sekä SFS-EN ISO 14001:2004 -ympäristöjärjestelmä. Gyproc Käsikirja on tarkoitettu avuksi valittaessa rakennuskohteen vaatimukset täyttäviä rakenteita ja detaljeja. Tässä kirjassa esitetyt ratkaisut kuvaavat tavallisimmin eteen tulevia tilanteita. Rakentamisessa valinnat tehdään kuitenkin aina hankekohtaisesti ja hankkeen osapuolten päätöksellä. Siten mitään tässä kirjassa esitettyä ratkaisua ei voi sellaisenaan ottaa osaksi suunnitelmaa, vaan sitä edeltää aina harkinta sen hankekohtaisesta soveltuvuudesta. Gyproc Käsikirja toimii perustana valittaessa rakenteita ja detaljiratkaisuja eri toiminnallisien vaatimuksien mukaisesti. Mahdollisten painovirheiden osalta määrävänä ohjeistuksena ovat voimassaolevat Gyprocin kotisivulla esitettävät hyväksyntä- ja sertifiointidokumentit: palo-osastoivien rakenteiden osalta Gyproc VTTsertifikaatit (VTT-C ) märkätilaohjeistuksien osalta Gyprocin VTTkylpyhuonejärjestelmän sertifikaatti (Nro 174/02, päivitetty ) ja VTT-sertifikaatti Aquarocjärjestelmälle julkisiin märkätiloihin (Nro VTT- C , myönnetty ) rungon jäykistyksen osalta tyyppihyväksyntä VTT , teräksen palosuojauksen osalta VTTtutkimusselostus VTT-S rakenteiden liittymien osalta VTT:n lausunto RTE 3969/05. Gyproc Käsikirja Gyproc Järjestelmät 9

12 1.0 Gyproc Käsikirjan käyttö suunnittelussa Kappaleessa 2 esitellään Gyproc-järjestelmät, joiden tarkemmat tiedot tyyppidetaljeineen löytyvät kappaleesta 3. Uusina järjestelminä käsikirjassa ovat mm: Gyproc Thermo -teräsrakenteiset ulkoseinärakenteet Uusi 9 mm paksu tuulensuojakomposiittilevy Glasroc H Storm GHS 9 Erittäin luja ja ripustuksiin soveltuva Rigidur GFH 13 Kuituvahvistelevy Gyproc GFL 15 ja 18 FireLine palokipsilevyt Gyproc Kustannusoptimointi Optimiratkaisujen mahdollistamiseksi Gyproc on kehittänyt kustannusoptimointia varten laskentaohjelman, joka huomioi eri kipsilevyrakenteiden ja toimitusmahdollisuuksien kokonaiskustannukset. Tämän laskentaohjelman avulla voidaan koko kevytrakentamisprosessi suunnitella niin, että säästyy aikaa ja rahaa ja että kussakin rakennuskohteessa löydetään taloudellisin ratkaisu. Lisätietoja Ota yhteyttä Gyprociin, autamme kohdekohtaisessa kustannusoptimoinnissa. Vaipan rakenteet on nyt esitetty sisältäen U-arvot lämpimien, puolilämpimien sekä passiivitalorakenteiden vaatimuksien mukaisesti. Väliseinäjärjestelmät on esitetty ominaisuustaulukoissa ja kohdekohtaisissa väliseinien valintataulukossa sisältäen erilliset ominaisuustaulukot käytettäessä Normaali (GN 13), ERIKOISKOVA (GEK 13), Rigidur H (GFH 13) tai Protect F (GF 15) / Fireline (GFL 15) -levyjä. Järjestelmien ääneneristys ja paloluokitus on esitetty liitosdetaljeineen. Uudentyyppisen kipsilaastin Gyproc Gold G 77 käyttö on myös sisällytetty sisätilojen rappausohjeisiin. Gyproc Tekninen Palvelu Gyproc tekee aktiivisesti yhteistyötä suunnittelijoiden, urakoitsijoiden sekä valmistalo- ja elementtivalmistajien kanssa tuote- ja projektikehityksen sekä hankekohtaisten haasteiden parissa. Gyproc avustaa teknisin ratkaisuin Gyproc Käsikirjassa esitettyjen rakenteiden lisäksi työmaa- ja projektikohtaisesti neuvoen. Gyproc Käsikirja sisältää myös tietoa mm. rakennusakustiikasta, paloluokituksista, rungon jäykistyksestä ja seinien maksimikorkeuksista. Täydentävää tietoa ja dokumentteja löytyy Gyprocin kotisivulta Esimerkiksi Gyproc Käsikirjassa esitettyjä rakennepiirustuksia voi ladata internetsivuilta. Kuvat löytyvät CAD-muodossa ja ne voidaan tulostaa suoraan verkkosivulta. Verkkopalvelussa on erityinen hakukone, joka helpottaa oikean detaljin tai ratkaisun löytämistä. 10 Gyproc Käsikirja Gyproc Järjestelmät

13 Gyproc Järjestelmätakuu Sisältö ja ehdot 1. Takuunantaja Saint-Gobain Rakennustuotteet Oy (Kipsiliiketoimintayksikkö, jäljempänä Gyproc), osoite: PL 70 (Strömberginkuja 2), Helsinki 2. Takuun soveltamisalue ja laajuus Gyproc Järjestelmätakuu kattaa Gyproc Käsikirjan mukaiset rakennejärjestelmät. Takuu on voimassa Suomessa. 3. Takuun voimassaoloaika Gyproc Järjestelmätakuu on voimassa 5 vuotta rakennuskohteen vastaanottotarkastuksesta tai, mikäli vastaanottotarkastusta ei ole pidetty, kohteen käyttöönotosta. Takuu ei ole voimassa mikäli edellä mainittuja toimenpiteitä ei ole suoritettu vuoden sisällä järjestelmän asentamisesta. 3. Gyproc ei vastaa yksittäisissä rakennuskohteissa tehdyistä valinnoista. Suunnittelijalla on aina vastuu rakenteiden valinnassa ja soveltuvuudessa kyseessä olevaan kohteeseen. 4. Gyproc vastaa vain Gyproc-järjestelmässä olevasta viasta aiheutuvista suorista kustannuksista. Gyproc ei vastaa ostajalle tai kolmannelle osapuolelle aiheutuvista välillisistä tai epäsuorista kustannuksista, mukaan lukien menetetty tulo tai vaikutukset tuotannon tehokkuuteen. 5. Järjestelmätakuu ei koske yksittäisiä tuotteita. Järjestelmätakuu kattaa järjestelmään liittyvien tuotteiden ostohetkellä voimassaolevat Gyproc Käsikirjan mukaiset järjestelmäominaisuudet. Järjestelmätakuu ei kata vikoja, jotka johtuvat tuotteiden väärästä käsittelystä tai säilytyksestä, eikä suunnittelun tai asentamisen virheistä, ylivoimaisesta esteestä (force majeure) tai muista tekijöistä, joihin takuunantaja ei voi vaikuttaa Takuun sisältö Takuunantaja vastaa siitä, että: 1. Gyproc-tuotteet ja muut Gyprocin ohjeistamat komponentit ovat yhteensopivia. 2. Gyproc-järjestelmistä muodostuvat ja Gyproc Käsikirjan, Gyproc asennusohjeiden sekä hyvän rakennustavan mukaisesti toteutetut rakennekokonaisuudet täyttävät Gyproc Käsikirjan mukaiset ominaisuudet. 3. Voimassaolevat Gyproc Käsikirjan ja asennusohjeiden ohjeistukset on esitetty Gyprocin kotisivulla. 4. Gyproc Käsikirjan mukaiset järjestelmäominaisuudet täyttävät SrMk:n vaatimustasot. 5. Menettely virhetilanteessa Ostajan tulee ilmoittaa virheestä takuunantajalle tai myyjälle kohtuullisen, enintään yhden (1) kuukauden pituisen ajan kuluessa siitä, kun hän havaitsi virheen tai hänen olisi pitänyt havaita se. Takuunantajalla on oikeus ottaa tarvittavat korjaustyöt suoritettavakseen. 6. Takuun merkitys Takuunantajan vastuu Gyproc Järjestelmätakuun perusteella määräytyy näiden takuuehtojen mukaisesti. Tämä takuu ei rajoita kuluttaja-asemassa oleville henkilöille kuuluvia kuluttajansuojalain mukaisia oikeuksia. Takuuta koskevat seuraavat rajoitukset: 1. Järjestelmätakuu on voimassa, kun kaikki käytetyt tuotteet ovat Gyproc-tuotteita tai Gyprocin ohjeistamia tuotteita ja kun toteutus on tehty voimassaolevan Gyproc Käsikirjan ja asennusohjeiden ohjeistuksien mukaisesti. 2. Käytettäessä Gyprocin ohjeistamia Saint-Gobain Rakennustuotteet Oy:n ulkopuolisia tuotteita tulee niiden yhteensopivuus ja toimivuus osana Gyproc Järjestelmää varmentaa ja kirjata etukäteen kohdekohtaisesti. Gyproc Käsikirja Gyproc Järjestelmät 11

14

15 Kappale 2: Gyproc Järjestelmät

16 Sisältö Kappale 2: Gyproc Järjestelmät Johdanto...15 Gyproc Järjestelmäopas Gyproc Väliseinät Seinien kohdekohtainen valintataulukko Asunnot Vanhusten palvelutalot Terveydenhoitoalan rakennukset Päiväkodit Toimistot Majoitustilat Koulut Gyproc XR Teräsrunkoiset väliseinät Gyproc GS Teräsrunkoiset väliseinät Gyproc DUROnomic Gyproc ACOUnomic Gyproc GT Puurunkoiset väliseinät Gyproc Erikoisseinät Gyproc Kylpyhuonejärjestelmä Aquaroc Märkätilajärjestelmä Aquaroc TM tuulettuva levyrappausjärjestelmä Gyproc Akustinen Seinä Gyproc Murtosuoja Korkeat ja tasaiset seinäpinnat Planumilla Gyproc Muotorakenteet Gyproc Pilarirunkoiset seinät Gyproc Ulkoseinät Gyproc Termo-teräsrunkoiset ulkoseinät Gyproc Puurunkoiset ulkoseinät Gyproc Väli- ja yläpohjat Gyproc Puurunkoiset välipohjat Gyproc Puurakenteiset yläpohjat Gyproc Sisäkatot Gyproc GK -kannatinjärjestelmä Kaarevat sisäkatot Gyproc Teräsrakenteiset kantavat sisäkatot Gyproc Puurunkoiset sisäkatot Gyptone-alakatot Gyproc Debel-kerroslattiajärjestelmä Gyproc Debel-kerroslattiajärjestelmä Teräsrakenteiden palosuojaus Kantavien teräsrakenteiden palosuojaus Tarkastusluukut Tarkastusluukut Kiinnittäminen Ripustukset Gyproc-rakenteisiin Ripustukset Rigidur-rakenteisiin Ovenkarmien kiinnitäminen Tiivistys ja pintakäsittely Äänitekninen tiivistys Saumaus ja pintakäsittely Kipsirappaus Gyproc Käsikirja Gyproc Järjestelmät

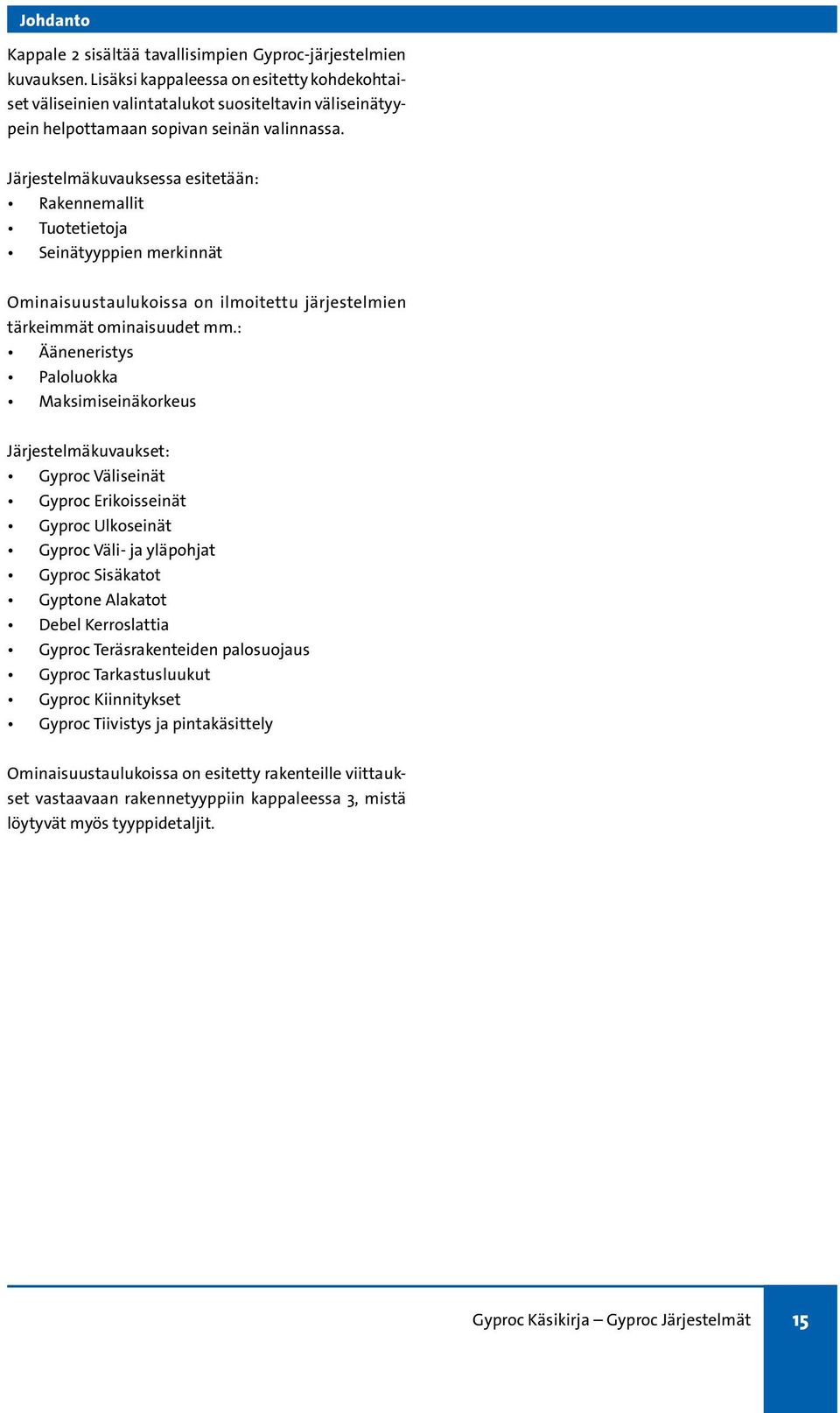

17 Johdanto Kappale 2 sisältää tavallisimpien Gyproc-järjestelmien kuvauksen. Lisäksi kappaleessa on esitetty kohdekohtaiset väliseinien valintatalukot suositeltavin väliseinätyypein helpottamaan sopivan seinän valinnassa. Järjestelmäkuvauksessa esitetään: Rakennemallit Tuotetietoja Seinätyyppien merkinnät Ominaisuustaulukoissa on ilmoitettu järjestelmien tärkeimmät ominaisuudet mm.: Ääneneristys Paloluokka Maksimiseinäkorkeus Järjestelmäkuvaukset: Gyproc Väliseinät Gyproc Erikoisseinät Gyproc Ulkoseinät Gyproc Väli- ja yläpohjat Gyproc Sisäkatot Gyptone Alakatot Debel Kerroslattia Gyproc Teräsrakenteiden palosuojaus Gyproc Tarkastusluukut Gyproc Kiinnitykset Gyproc Tiivistys ja pintakäsittely Ominaisuustaulukoissa on esitetty rakenteille viittaukset vastaavaan rakennetyyppiin kappaleessa 3, mistä löytyvät myös tyyppidetaljit. Gyproc Käsikirja Gyproc Järjestelmät 15

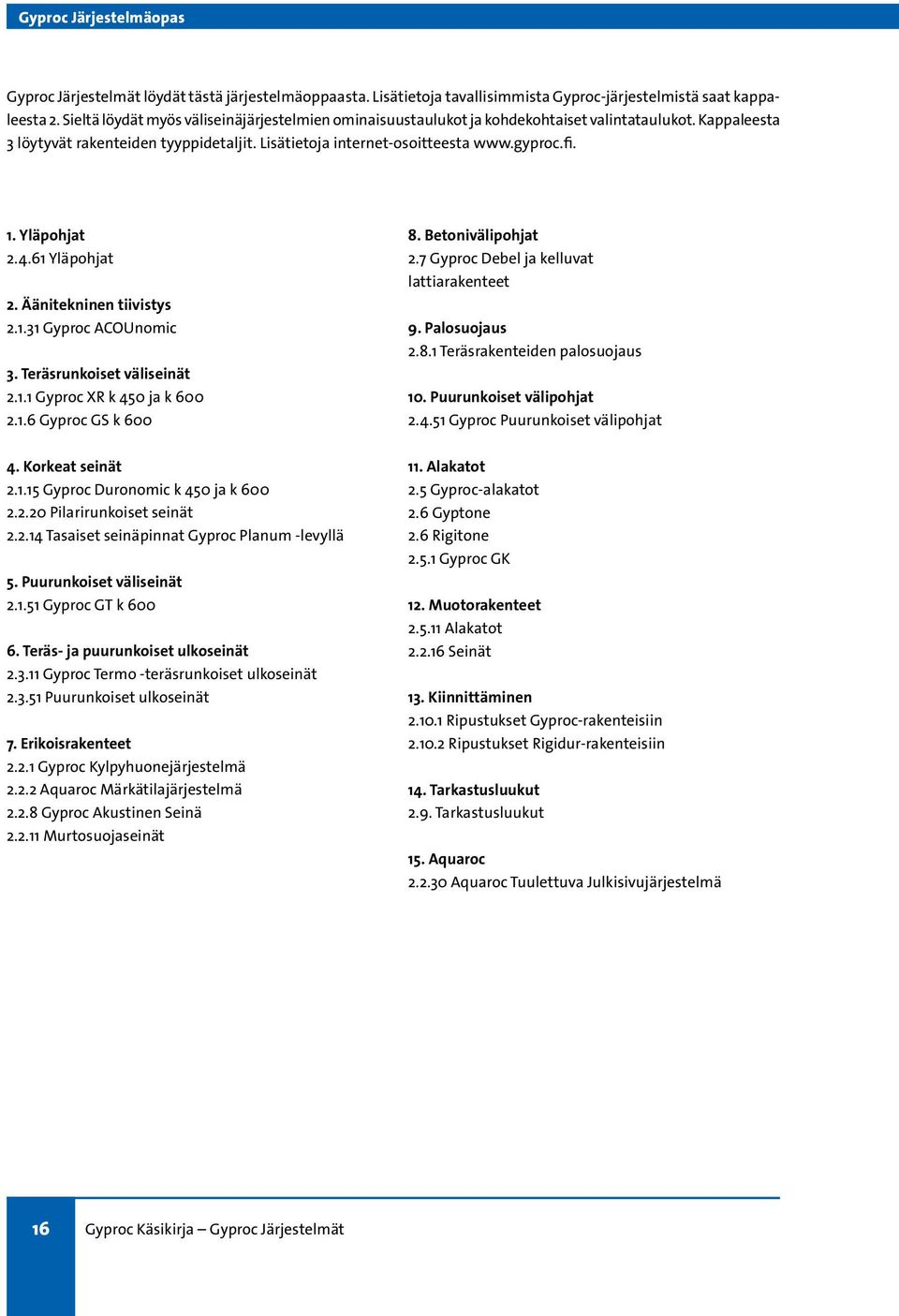

18 Gyproc Järjestelmäopas Gyproc Järjestelmät löydät tästä järjestelmäoppaasta. Lisätietoja tavallisimmista Gyproc-järjestelmistä saat kappaleesta 2. Sieltä löydät myös väliseinäjärjestelmien ominaisuustaulukot ja kohdekohtaiset valintataulukot. Kappaleesta 3 löytyvät rakenteiden tyyppidetaljit. Lisätietoja internet-osoitteesta 1. Yläpohjat Yläpohjat 2. Äänitekninen tiivistys Gyproc ACOUnomic 3. Teräsrunkoiset väliseinät Gyproc XR k 450 ja k Gyproc GS k Betonivälipohjat 2.7 Gyproc Debel ja kelluvat lattiarakenteet 9. Palosuojaus Teräsrakenteiden palosuojaus 10. Puurunkoiset välipohjat Gyproc Puurunkoiset välipohjat 4. Korkeat seinät Gyproc Duronomic k 450 ja k Pilarirunkoiset seinät Tasaiset seinäpinnat Gyproc Planum -levyllä 5. Puurunkoiset väliseinät Gyproc GT k Teräs- ja puurunkoiset ulkoseinät Gyproc Termo -teräsrunkoiset ulkoseinät Puurunkoiset ulkoseinät 7. Erikoisrakenteet Gyproc Kylpyhuonejärjestelmä Aquaroc Märkätilajärjestelmä Gyproc Akustinen Seinä Murtosuojaseinät 11. Alakatot 2.5 Gyproc-alakatot 2.6 Gyptone 2.6 Rigitone Gyproc GK 12. Muotorakenteet Alakatot Seinät 13. Kiinnittäminen Ripustukset Gyproc-rakenteisiin Ripustukset Rigidur-rakenteisiin 14. Tarkastusluukut 2.9. Tarkastusluukut 15. Aquaroc Aquaroc Tuulettuva Julkisivujärjestelmä 16 Gyproc Käsikirja Gyproc Järjestelmät

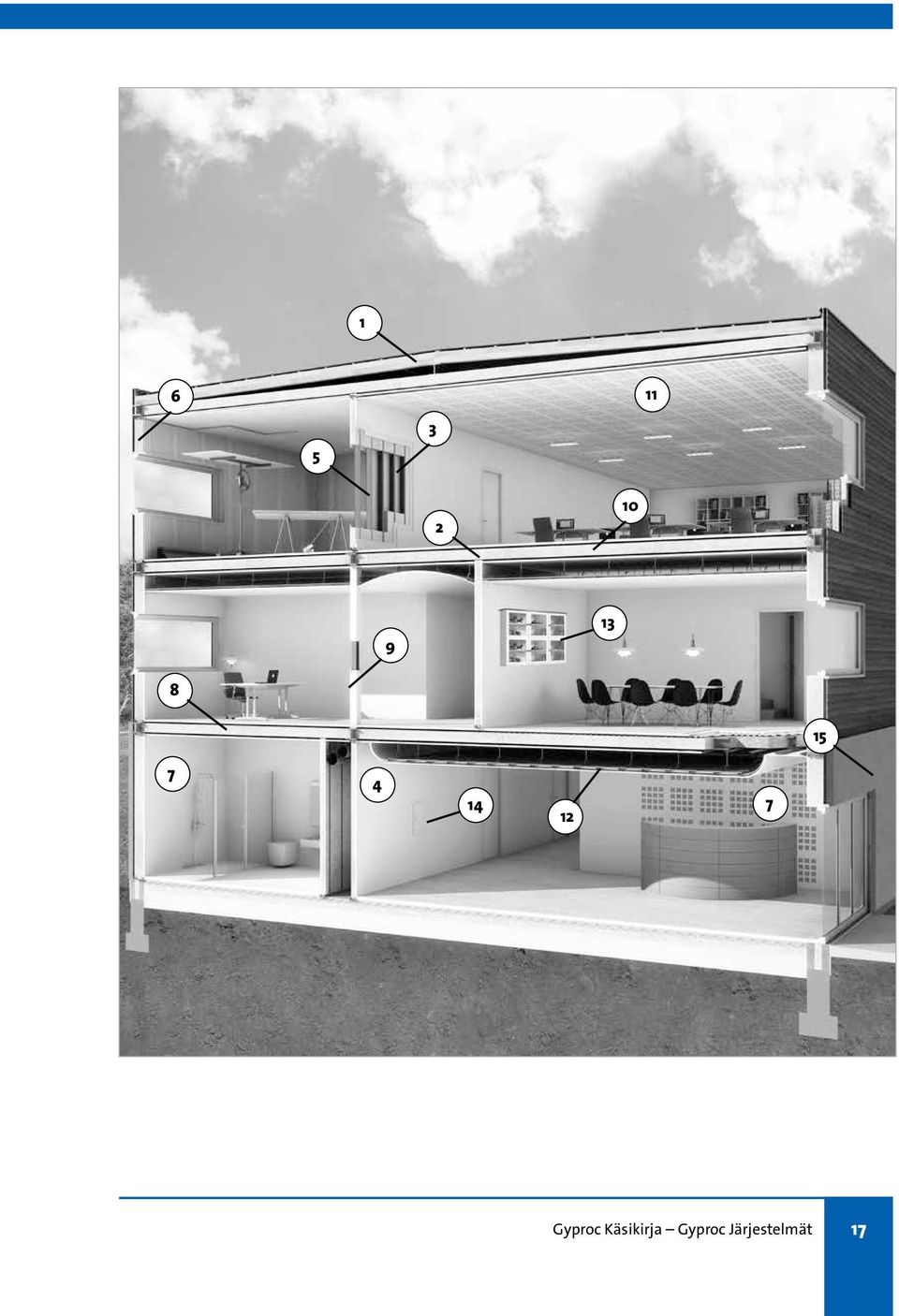

19 Gyproc Käsikirja Gyproc Järjestelmät 17

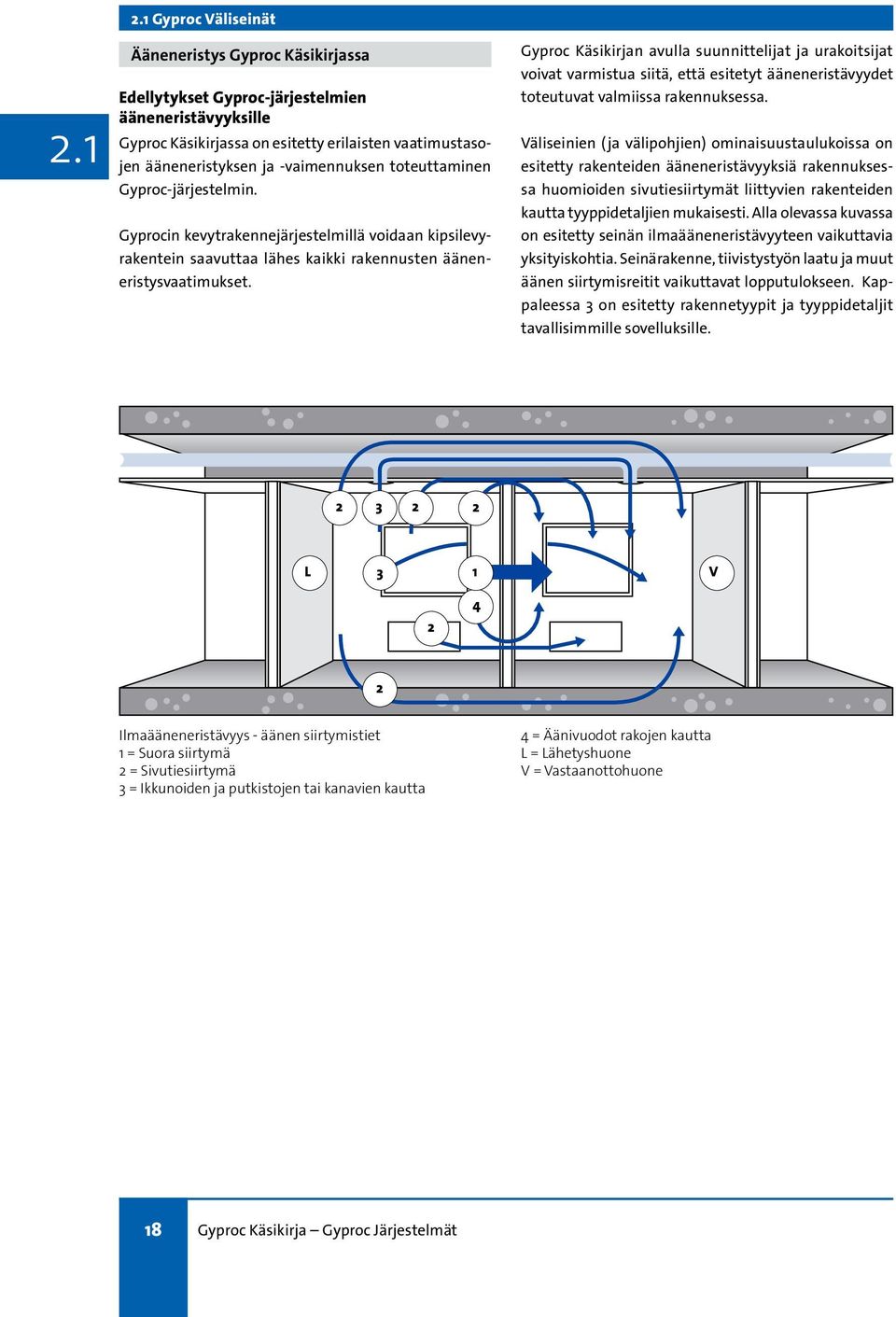

20 Gyproc Väliseinät Ääneneristys Gyproc Käsikirjassa Edellytykset Gyproc-järjestelmien ääneneristävyyksille Gyproc Käsikirjassa on esitetty erilaisten vaatimustasojen ääneneristyksen ja -vaimennuksen toteuttaminen Gyproc-järjestelmin. Gyprocin kevytrakennejärjestelmillä voidaan kipsilevyrakentein saavuttaa lähes kaikki rakennusten ääneneristysvaatimukset. Gyproc Käsikirjan avulla suunnittelijat ja urakoitsijat voivat varmistua siitä, että esitetyt ääneneristävyydet toteutuvat valmiissa rakennuksessa. Väliseinien (ja välipohjien) ominaisuustaulukoissa on esitetty rakenteiden ääneneristävyyksiä rakennuksessa huomioiden sivutiesiirtymät liittyvien rakenteiden kautta tyyppidetaljien mukaisesti. Alla olevassa kuvassa on esitetty seinän ilmaääneneristävyyteen vaikuttavia yksityiskohtia. Seinärakenne, tiivistystyön laatu ja muut äänen siirtymisreitit vaikuttavat lopputulokseen. Kappaleessa 3 on esitetty rakennetyypit ja tyyppidetaljit tavallisimmille sovelluksille L 3 1 V Ilmaääneneristävyys - äänen siirtymistiet 1 = Suora siirtymä 2 = Sivutiesiirtymä 3 = Ikkunoiden ja putkistojen tai kanavien kautta 4 = Äänivuodot rakojen kautta L = Lähetyshuone V = Vastaanottohuone 18 Gyproc Käsikirja Gyproc Järjestelmät

21 2.1 Gyproc Väliseinät Ominaisuustaulukot ja suunnittelu Gyproc Käsikirjan kappale 4.1 Rakennusakustiikka ja tämän kappaleen kohdat Seinien kohdekohtaiset valintataulukot sekä Ominaisuustaulukot antavat taustatietoa kevytrakennejärjestelmien ääneneristävyyksistä ja helpottavat Gyproc-järjestelmien valinnassa. Selitykset Seinän ääneneristystarvetta pohdittaessa tulee tarkkaan huomioida myös muiden rakenteiden ja tekijöiden vaikutukset lopputulokseen. Epätiiveydet, läpiviennit, ovet, sivuavat rakenteet, jne. vaikuttavat oleellisesti kokonaisääneneristykseen. 2.1 Alla on esitetty edellytykset ominaisuustaulukoiden ääneneristävyyksien toteutumiselle: Väliseinän (tai välipohjan ym.) rakenteiden tulee vastata Gyproc Käsikirjan rakennetyyppejä. Esim. pienempi rankaväli yksinkertaisella rungolla johtaa huonompaan ääneneristykseen (paitsi Gyproc XR -järjestelmällä), levytyyppi (neliöpaino, paksuus, jäykkyys) vaikuttaa eristävyyteen Jäykempi ja kevyempi levy johtaa huonompaan eristävyyteen Seinäpuoliskojen levyt eivät saa kytkeytyä ääniteknisesti yhteen muuten kuin Gyproc-seinärakenteiden komponenttien välityksellä. Esim. ripustuksien tukirakenteet tai talotekniikkavedot voivat kytkeä levypuoliskot haitallisesti yhteen Liitokset ja lävistykset ovat moitteettoman tiiviitä Ohittavien reittien, kuten IV- ja sähkölaitteiden, kautta kulkeva ääni on estetty Ääni ei kierrä ympäröivien tilojen kautta Gyproc Käsikirjassa on esitetty esimerkkejä erilaisista detaljirakenteista. Niistä ei tule poiketa, ellei ole ehdottoman varmaa, etteivät muutokset huononna eristävyyttä Ilmaääneneristys on tässä käsikirjassa esitetty pääasiassa käytännön eristävyyttä kuvaavana R' w -lukuna, mitattuna väliltä Hz. Matalien taajuuksien eristävyydet on esitetty muodossa R' w +C , joka kattaa eristävyyden 50 Hz asti. Toteuttamalla rakenteet C-korjaustermein esitettyihin eristystasoihin saavutetaan parempi viihtyisyys matalien taajuuksien häiriötekijöiden suhteen. Ääneneristävyystasot on valittu vastaamaan RakMK C1:n vaatimuksia ja ohjeita sekä standardin Rakennusten akustinen luokitus, SFS 5907, luokituksia. Mineraalivilla Ääneneristyksessä: Mineraalivillalla tarkoitetaan lasivillaa tai kivivillaa, tiheys väh. 10 kg/m 3, esim. ISOVER AKU. Tarkoituksenmukaisia ovat pehmeät, joustavat mineraalivillat. Hyvin kova laatu on pikemminkin haitallinen kuin hyödyllinen Mineraalivilla sijoitetaan normaalilla tavalla rankojen väliin Ääneneristyksen kannalta mineraalivillalevyjen väliin voi jäädä vähäisiä rakoja ilman, että sillä on mitään vaikutusta lopputulokseen (toisin kuin lämmöneristeellä) Käytännössä mineraalivillan paksuus saa olla pienempi kuin levyjen välinen ilmatila. Esim. 66 mm rankaan 50 mm villa on sopiva Gyproc Käsikirja Gyproc Järjestelmät 19

22 Gyproc Väliseinät Seinien kohdekohtaiset valintataulukot Gyproc on laatinut väliseinien valinnan helpottamiseksi taulukot, joissa on esitetty Gyprocin suosittelemat seinätyypit jaoteltuna RakMK C1 ja SFS 5907:ssä esitettyjen eristystasojen mukaisesti asunnoille, kouluille, sairaaloille jne. Esitetyt seinätyypit on valittu siten, että ne edustavat kustannustehokkaita suositeltavia ratkaisuja kyseisiin käyttökohteisiin (esim. Gyproc Erikoiskova -levyt erityistä kulutuskestävyyttä vaativissa tiloissa). Värien selitys Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti. Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti edellyttäen, että liittyvät rakenteet ja liitostavat on tehty parempaan ryhmään kuuluvalla tavalla. Logistiikan ja materiaalihallinnan helpottamiseksi tulee työmaalla hyödyntää mahdollisimman paljon yhteneväisiä seinäjärjestelmiä. Luonnollisesti myös muut vaatimukset vaikuttavat järjestelmävalintaan, esim. Gyproc Duronomic -järjestelmä mahdollistaa suuremmat seinäkorkeudet. Taulukoissa on esitetty 1200 mm leveille levyille soveltuvat järjestelmät Gyproc XR k 600 ja Gyproc GS k 600. Käytettäessä Gyproc XR -rankoja voidaan seinät toteuttaa 900 mm leveillä Ergo-levyillä k 450 rankajaolla ilman, että ääneneristys heikkenee. 20 Gyproc Käsikirja Gyproc Järjestelmät

23 2.1 Gyproc Käsikirja Gyproc Järjestelmät 21

24 2.1.0 Seinien kohdekohtainen valintataulukko Asunnot 2.1 Ääniluokka Seinätyyppi Asuinhuoneiston ja rakennuksessa olevan liike-, toimisto-, ravintola- tai muun meluisan tilan tai autotallin välillä Gyproc XR 66/66x2 (600) NNN-NNN M140 Luokka C: R' w 60 db Gyproc GS 66/66x2 (600) NNN-NNN M140 Kahden asuinhuoneiston välillä ja asuinhuoneiston ympäröivien tilojen välillä yleensä Gyproc XR 66/66x2 (600) NN-NN M100 Luokka C: R' w 55 db Gyproc GS 66/66x2 (600) NN-NN M100 Gyproc XR 66/66x2 (600) NNN-NNN M190 Luokka B: R' w + C db Gyproc GS 66/66x2 (600) NNN-NNN M190 Asuinhuoneiston ja toista huoneistoa palvelevan uloskäytävän välillä, kun välissä on ovi 2) Gyproc XR 66/66 (600) NN-NN M0 Luokka C: R' w 39 db 1) Gyproc GS 66/66 (600) NN-NN M0 Gyproc XR 95/95 NN-NN M70 Luokka B: R' w + C db 1) Gyproc GS 95/66 (600) NN-NN M50 Vähintään yhden asuinhuoneiston huoneen ja asuinhuoneiston muiden tilojen välillä Gyproc XR 120/120 (600) NN-NN M50 Luokka B: R' w + C db Gyproc GS 95/66 (600) NN-NN M50 1) Kokonaiseristävyys seinän ja oven yhdistelmälle 2) Erottavan rakenteen (seinä + ovi) yhteinen ala 10 m 2 ja oven ala 2 m 2 * Käyttötilan maksimikorkeus. Kts. palo-osastoivan rakenteen maksimikorkeus GS- tai XR- järjestelmän ominaisuustaulukosta. 22 Gyproc Käsikirja Gyproc Järjestelmät

25 R' w db R' w + C db Palo- luokka Max. seinä- korkeus mm* Seinän paksuus mm Hinta- indeksi Rakenne- tyyppi EI min : EI min :111 Huomautus EI min : EI min : EI min : EI min : EI :105 Oven R' w 40 db 2) 40 EI :104 Oven R' w 40 db 2) EI :107 Oven R' w 45 db 2) EI :109 Oven R' w 45 db 2) EI : EI :109 Gyproc Käsikirja Gyproc Järjestelmät 23

26 2.1.0 Seinien kohdekohtainen valintataulukko Vanhusten palvelutalot 2.1 Ääniluokka Seinätyyppi Oleskelu- ja asuinhuoneiden tai niihin rinnastettavien tilojen sekä oleskelu- ja asuinhuoneen ja käytävän välillä, kun välissä ei ole ovea Gyproc XR 66/66 (600) KN-NK M50 Luokka C: R' w 48 db Gyproc GS 95/95 (600) KN-NK M70 Gyproc XR 120/120 (600) KK-KK M95 Luokka B: R' w 52 db Gyproc GS 120/95 (600) KN-NK M95 Oleskelu- ja asuinhuoneen ja käytävän välillä, kun välissä on ovi 1) Gyproc XR 66/66 (600) K-K M50 Luokka C: R' w 34 db 1) Gyproc GS 95/95 (600) K-K M70 Gyproc XR 66/66 (600) KN-NK MR Luokka B: R' w 39 db 1) Gyproc GS 66/66 (600) KN-NK M50 WC:n ja käytävän sekä pesuhuoneen ja käytävän välillä, kun välissä on ovi 1) Gyproc XR 66/66 (600) K-K M50 Luokka C: R' w 34 db 1) Gyproc GS 95/95 (600) K-K M70 Gyproc XR 66/66 (600) KN-NK MR Luokka B: R' w 39 db 1) Gyproc GS 66/66 (600) KN-NK M50 1) Kokonaiseristävyys seinän ja oven yhdistelmälle 2) Erottavan rakenteen (seinä + ovi) yhteinen ala 10 m 2 ja oven ala 2 m 2 * Käyttötilan maksimikorkeus. Kts. palo-osastoivan rakenteen maksimikorkeus GS- tai XR- järjestelmän ominaisuustaulukosta. 24 Gyproc Käsikirja Gyproc Järjestelmät

27 R' w db Palo- luokka Max. seinä- korkeus Seinän paksuus Hinta- indeksi Rakenne- tyyppi Huomautus mm* mm EI : EI : EI : EI : EI :104 Oven R' w 30 db 2) 40 EI :103 Oven R' w 30 db 2) 44 EI :106 Oven R' w 35 db 2) 44 EI :106 Oven R' w 35 db 2) 40 EI :104 Oven R' w 30 db 2) 40 EI :103 Oven R' w 30 db 2) 44 EI :105 Oven R' w 35 db 2) 44 EI :106 Oven R' w 35 db 2) Gyproc Käsikirja Gyproc Järjestelmät 25

28 2.1.0 Seinien kohdekohtainen valintataulukko Terveydenhoitoalan rakennukset 2.1 Ääniluokka Seinätyyppi Yhden hengen potilashuoneen ja muun tilan välillä, lasten toimenpide- ja tutkimushuoneen, päivystyshuoneen ja kuulontutkimukseen tarkoitetun huoneen ja muun tilan välillä Gyproc XR 120/120 (600) KK-KK M95 Luokka C: R' w 52 db Gyproc GS 120/95 (600) KN-NK M95 Gyproc XR 66/66x2 (600) KN-NK M100 Luokka B: R' w 56 db Gyproc GS 66/66x2 (600) KN-NK M100 Potilashuoneiden välillä sekä potilashuoneen ja muun tilan välillä, tutkimus- ja toimenpidehuoneen, vastaanottohuoneen, hoito- ja terapiahuoneen, lepohuoneen, päivähuoneen ja lasten odotushuoneen ja muun tilan välillä Gyproc XR 66/66 (600) KN-NK M50 Luokka C: R' w 48 db Gyproc GS 95/95 (600) KN-NK M70 Gyproc XR 120/120 (600) KK-KK M95 Luokka B: R' w 52 db Gyproc GS 120/95 (600) KN-NK M95 Lasten toimenpide- ja tutkimushuoneen, päivystyshuoneen ja kuulontutkimukseen tarkoitetun huoneen ja käytävän välillä, kun välissä on ovi Gyproc XR 120/120 (600) KK-KK M95 Luokka C: R' w 48 db 1) Gyproc GS 120/95 (600) KN-NK M95 Gyproc XR 66/66x2 (600) KN-NK M100 Luokka B: R' w 52 db 1) Gyproc GS 66/66x2 (600) KN-NK M100 Potilashuoneen, tutkimus- ja toimenpidehuoneen, vastaanottohuoneen, hoito- ja terapiahuoneen, lepohuoneen, päivähuoneen ja lasten odotushuoneen ja käytävän välillä, kun välissä on ovi Gyproc XR 66/66 (600) K-K M50 Luokka C: R' w 34 db 1) Gyproc GS 95/95 (600) K-K M70 Gyproc XR 66/66 (600) KN-NK MR Luokka C: R' w 39 db 1) Gyproc GS 66/66 (600) KN-NK M50 1) Kokonaiseristävyys seinän ja oven yhdistelmälle 2) Erottavan rakenteen (seinä + ovi) yhteinen ala 10 m 2 ja oven ala 2 m 2 * Käyttötilan maksimikorkeus. Kts. palo-osastoivan rakenteen maksimikorkeus GS- tai XR- järjestelmän ominaisuustaulukosta. 26 Gyproc Käsikirja Gyproc Järjestelmät

29 R' w db Palo- luokka Max. seinä- korkeus Seinän paksuus Hinta- indeksi Rakenne- tyyppi Huomautus mm* mm EI : EI : EI min : EI min : EI : EI : EI : EI : EI :107 Oven R' w 45 db 2) EI :109 Oven R' w 45 db 2) EI min :110 Oven R' w 45 db 2) (30+30 db) EI min :110 Oven R' w 45 db 2) (30+30 db) 40 EI :104 Oven R' w 30 db 2) 40 EI :103 Oven R' w 30 db 2) 44 EI :106 Oven R' w 35 db 2) 44 EI :106 Oven R' w 35 db 2) Gyproc Käsikirja Gyproc Järjestelmät 27

30 2.1.0 Seinien kohdekohtainen valintataulukko Päiväkodit 2.1 Ääniluokka Seinätyyppi Erityisluokkahuoneiden välillä Gyproc XR 66/66x2 (600) KN-NK M100 Luokka C: R' w 57 db Gyproc GS 66/66x2 (600) KN-NK M100 Luokka B: R' w 65 db Gyproc GS 66/66x2 (600) KNN-NNK M170 Toimintatilan, leikki- ja lepohuoneiden tai niihin rinnastettavien tilojen sekä leikki- ja lepohuoneen ja käytävän välillä, kun välissä ei ole ovea Gyproc XR 66/66 (600) KN-NK MR Luokka C: R' w 44 db Gyproc GS 66/66 (600) KN-NK M50 Gyproc XR 120/120 (600) KK-KK M95 Luokka B: R' w 52 db Gyproc GS 120/95 (600) KN-NK M95 Toimintatilan, leikki- ja lepohuoneiden tai niihin rinnastettavien tilojen ja käytävän välillä, kun välissä on ovi Gyproc XR 66/66 (600) K-K M50 Luokka C: R' w 39 db 1) Gyproc GS 95/95 (600) K-K M70 Gyproc XR 66/66 (600) KN-NK M50 Luokka B: R' w 44 db 1) Gyproc GS 95/95 (600) KN-NK M70 Toimintatilan, leikki- ja lepohuoneen ja käytävän välillä, kun välissä on ovi Gyproc XR 66/66 (600) K-K M50 Luokka C: R' w 34 db 1) Gyproc GS 95/95 (600) K-K M70 Gyproc XR 66/66 (600) KN-NK MR Luokka C: R' w 39 db 1) Gyproc GS 66/66 (600) KN-NK M50 1) Kokonaiseristävyys seinän ja oven yhdistelmälle 2) Erottavan rakenteen (seinä + ovi) yhteinen ala 10 m 2 ja oven ala 2 m 2 * Käyttötilan maksimikorkeus. Kts. palo-osastoivan rakenteen maksimikorkeus GS- tai XR- järjestelmän ominaisuustaulukosta. 28 Gyproc Käsikirja Gyproc Järjestelmät

31 R' w db Palo- luokka Max. seinä- korkeus mm* Seinän paksuus mm Hinta- indeksi Rakenne- tyyppi EI min : EI min : EI min Huomautus EI : EI : EI : EI : EI :104 Oven R' w 45 db 2) 40 EI :103 Oven R' w 45 db 2) 48 EI :107 Oven R' w 45 db 2) (30+30 db) 48 EI :106 Oven R' w 45 db 2) (30+30 db) 40 EI :104 Oven R' w 30 db 2) 40 EI :103 Oven R' w 30 db 2) 44 EI :106 Oven R' w 35 db 2) 44 EI :106 Oven R' w 35 db 2) Gyproc Käsikirja Gyproc Järjestelmät 29

32 2.1.0 Seinien kohdekohtainen valintataulukko Toimistot 2.1 Ääniluokka Seinätyyppi Ehdotonta luottamuksellisuutta edellyttävät tilat ja jos toimiston vieressä on toinen yritys, joka aiheuttaa melua Luokka C: R' w 52 db Luokka B: R' w 55 db Gyproc XR 120/120 (600) KK-KK M95 Gyproc GS 120/95 (600) KN-NK M95 Gyproc XR 66/66x2 (600) KN-NK M100 Gyproc GS 66/66x2 (600) KK-NK M100 Neuvotteluhuone tai tila, jossa äänenvahvistin Luokka C ja Luokka B: R' w 48 db Gyproc XR 66/66 (600) KN-NK M50 Gyproc GS 95/95 (600) KN-NK M70 Asiakashuone, neuvotteluhuone, johdon huoneet ja taukohuoneesta toimistotilaan Luokka C: R' w 40 db Luokka B: R' w 44 db Gyproc XR 66/66 (600) K-K M50 Gyproc GS 95/95 (600) K-K M70 Gyproc XR 66/66 (600) KN-NK MR Gyproc GS 66/66 (600) KN-NK M50 WC:stä, pukuhuoneesta, suihkutilasta toimistohuoneisiin Luokka C ja Luokka B: R' w 44 db Gyproc XR 66/66 (600) KN-NK MR Gyproc GS 66/66 (600) KN-NK M50 Neuvotteluhuoneen tai tilan, jossa äänenvahvistin ja käytävän välillä. Yhden hengen toimistohuoneiden välillä. WC:stä, pukuhuoneesta, suihkutilasta toiseen vastaavaan tilaan Luokka C: R' w 35 db Luokka B: R' w 40 db Gyproc XR 66/66 (600) K-K MR Gyproc GS 66/66 (600) K-K M50 Gyproc XR 66/66 (600) K-K M50 Gyproc GS 95/95 (600) K-K M70 Yhden hengen toimistohuoneiden ja käytävän välillä Luokka C: R' w 25 db Luokka B: R' w 30 db Gyproc XR 66/66 (600) N-N M0 Gyproc GS 66/66 (600) N-N M0 Gyproc XR 66/66 (600) N-N M0 Gyproc GS 66/66 (600) N-N M0 * Käyttötilan maksimikorkeus. Kts. palo-osastoivan rakenteen maksimikorkeus GS- tai XR- järjestelmän ominaisuustaulukosta. 30 Gyproc Käsikirja Gyproc Järjestelmät

33 R' w db Palo- luokka Max. seinä- korkeus Seinän paksuus Hinta- indeksi Rakenne- tyyppi Huomautus mm* mm EI : EI : EI min : EI min EI : EI : EI : EI : EI : EI : EI : EI : EI EI : EI EI : EI EI : EI EI Gyproc Käsikirja Gyproc Järjestelmät 31

34 2.1.0 Seinien kohdekohtainen valintataulukko Majoitustilat 2.1 Ääniluokka Seinätyyppi Majoitushuoneen ja rakennuksessa olevan liike-, toimisto-, ravintola-, tai muun meluisan tilan tai autotallin välillä Gyproc XR 66/66x2 (600) NNN-NNN M140 Luokka C: R' w 60 db Gyproc GS 66/66x2 (600) NNN-NNN M140 Majoitushuoneen ja sitä ympäröivien tilojen välillä yleensä Gyproc XR 120/120 (600) KK-KK M95 Luokka C: R' w 52 db Gyproc GS 120/95 (600) KN-NK M95 Gyproc XR 120/95 (600) KN-NK M95 Vaadittaessa R' w 55 db Gyproc GS 120/95 (600) KN-NK M95 Gyproc XR 66/66x2 (600) KNN-NNK M170 Luokka B: R' w + C db Gyproc GS 66/66x2 (600) KNN-NNK M170 Majoitushuoneen ja käytävän välillä, kun välissä on ovi 2) Gyproc XR 66/66 (600) K-K M50 Luokka C: R' w 39 db 1) Gyproc GS 95/95 (600) K-K M70 Gyproc XR 66/66 (600) KN-NK M50 Luokka B: R' w + C db 1) Gyproc GS 95/95 (600) KN-NK M70 1) Kokonaiseristävyys seinän ja oven yhdistelmälle 2) Erottavan rakenteen (seinä + ovi) yhteinen ala 10 m 2 ja oven ala 2 m 2 3) Voidaan saavuttaa riippuen sivuavista rakenteista, kun kaikki liitokset on tehty parempaan luokkaan kuuluvalla tavalla ja lisäksi edellytetään (suositellaan hyvänä 52 db seinänä. Rakenteella on 1 db huonompi marginaali kyseiseen ääniluokkaan kuin ominaisuustaulukon mukaisilla ratkaisuilla): että äänen siirtyminen muuta kautta (LVI, sähkölaitteet, ympäröivien tilojen kautta kiertävä ääni ym.) kuin seinän ja liittymien kautta on estetty liitokset ja lävistykset ovat moitteettoman tiiviitä Käyttötilan maksimikorkeus. Kts. palo-osastoivan rakenteen maksimikorkeus GS- tai XR- järjestelmän ominaisuustaulukosta. 32 Gyproc Käsikirja Gyproc Järjestelmät

35 R' w db R' w + C db Palo- luokka Max. seinä- korkeus mm* Seinän paksuus mm Hinta- indeksi Rakenne- tyyppi EI min : EI min :111 Huomautus EI : EI : ) 48 3) EI : ) 48 3) EI : EI min : EI min : EI :104 Oven R' w 40 db 2) 40 EI :103 Oven R' w 40 db 2) EI :107 Oven R' w 45 db 2) EI Oven R' w 45 db 2) Gyproc Käsikirja Gyproc Järjestelmät 33

36 2.1.0 Seinien kohdekohtainen valintataulukko Koulut 2.1 Ääniluokka Seinätyyppi Erityisluokkahuoneiden välillä tai eritysluokkahuoneen ja luokkahuoneen välillä Gyproc XR 66/66x2 (600) KN-NK M100 Luokka C: R' w 57 db Gyproc GS 66/66x2 (600) KN-NK M100 Luokka B: R' w 65 db Gyproc GS 66/66x2 (600) KNN-NNK M170 Koulukuraattorin, -psykologin ja -terveydenhoitajan sekä opinto-ohjaajan huoneen ja ympäröivien tilojen välillä Gyproc XR 66/66 (600) KN-NK M50 Luokka C: R' w 48 db Gyproc GS 95/95 (600) KN-NK M70 Gyproc XR 120/120 (600) KK-KK M95 Luokka B: R' w 52 db Gyproc GS 120/95 (600) KN-NK M95 Luokkahuoneiden tai niihin rinnastettavien tilojen sekä luokkahuoneen ja käytävän välillä, kun välissä ei ole ovea Gyproc XR 66/66 (600) KN-NK MR Luokka C: R' w 44 db Gyproc GS 66/66 (600) KN-NK M50 Gyproc XR 66/66 (600) KN-NK M50 Luokka B: R' w 48 db Gyproc GS 95/95 (600) KN-NK M70 Koulukuraattorin, -psykologin ja -terveydenhoitajan sekä opinto-ohjaajanhuoneen ja odotushuoneen tai käytävän välillä Gyproc XR 66/66 (600) K-K M50 Luokka C: R' w 39 db 1) Gyproc GS 95/95 (600) K-K M70 Gyproc XR 66/66 (600) KN-NK M50 Luokka B: R' w 44 db 1) Gyproc GS 95/95 (600) KN-NK M70 Luokkahuoneiden välillä, kun välissä on ovi Gyproc XR 66/66 (600) K-K M50 Luokka C: R' w 39 db 1) Gyproc GS 95/95 (600) K-K M70 Gyproc XR 66/66 (600) K-NK M50 Luokka B: R' w 44 db 1) Gyproc GS 95/95 (600) KN-NK M70 Luokkahuoneiden tai niihin rinnastettavien tilojen sekä luokkahuoneen ja käytävän välillä, kun välissä on ovi Gyproc XR 66/66 (600) K-K M50 Luokka C: R' w 34 db 1) Gyproc GS 95/95 (600) K-K M70 Gyproc XR 66/66 (600) KN-NK MR Luokka B: R' w 39 db 1) Gyproc GS 66/66 (600) KN-NK M50 1) Kokonaiseristävyys seinän ja oven yhdistelmälle 2) Erottavan rakenteen (seinä + ovi) yhteinen ala 10 m 2 ja oven ala 2 m 2 * Käyttötilan maksimikorkeus. Kts. palo-osastoivan rakenteen maksimikorkeus GS- tai XR- järjestelmän ominaisuustaulukosta. 34 Gyproc Käsikirja Gyproc Järjestelmät

37 R' w db Palo- luokka Max. seinä- korkeus mm* Seinän paksuus mm Hinta- indeksi Rakenne- tyyppi Huomautus EI min :110 Oven luokka R' w 45 db 2) (30+30 db) EI min :110 Oven luokka R' w 45 db 2) (30+30 db) 65 EI min :111 Oven luokka R' w 45 db 2) (30+30 db) 48 EI : EI : EI : EI : EI : EI EI : EI : EI :104 Oven R' w 40 db 2) 40 EI :103 Oven R' w 40 db 2) 48 EI :107 Oven R' w 40 db 2) 48 EI :106 Oven R' w 40 db 2) 40 EI :104 Oven R' w 40 db 2) 40 EI :103 Oven R' w 40 db 2) 48 EI :107 Oven R' w 40 db 2) 48 EI :106 Oven R' w 40 db 2) 40 EI :104 Oven R' w 30 db 2) 40 EI :103 Oven R' w 30 db 2) 44 EI :106 Oven R' w 35 db 2) 44 EI :106 Oven R' w 35 db 2) Gyproc Käsikirja Gyproc Järjestelmät 35

38 2.1.1 Gyproc XR Teräsrunkoiset väliseinät Järjestelmäkuvaus Gyproc XR -järjestelmän rakenne 2.1 Gyproc XR on väliseinäjärjestelmä ei-kantaville seinille. Järjestelmä koostuu teräsrangoista ja 900 tai 1200 mm leveistä kipsilevyistä käytettäessä 450 tai 600 mm rankaja koa. Teräsrangat ovat 66, 95 tai 120 mm leveitä ja ne voidaan asentaa Gypsteel SK tai Gyproc SKP -kiskoihin tai AC -reunaprofiiliin (Gyproc Acounomic). Gyproc XR -järjestelmällä voidaan rakentaa kolmenlaisia seiniä: yksinkertaisella rungolla, jossa rangat ja kiskot ovat samanlevyisiä. erillisrunkoisena (sik-sak), jossa rangat tulevat leveämmille ylä- ja alakiskolle vuorotellen kiinni kiskon toiseen reunaan. kaksinkertaisella rungolla (merkitään x2 ), jotka ovat omilla toisistaan irti olevilla rangan levyisillä kiskoilla. Gyproc XR -järjestelmä tarjoaa hyvän ääneneristyksen kevyissä Gyproc-väliseinissä. Järjestelmän edut XR-väliseinäjärjestelmän etuja ovat mm: hyvä ääneneristävyys. Rankamuoto vähentää äänen siirtymistä tehokkaasti. alhaiset kustannukset. Gyproc XR:n avulla rakentamisessa säästää aikaa, materiaalia ja nettopinta-alaa. helppo ja nopea asennus. Gyproc XR -rangassa on leveät laipat, jotka helpottavat ja nopeuttavat asennustyötä. jäykät laipat. Uuden rankamuodon ansiosta laipat mahdollistavat tukevan alustan ruuvikiinnitykselle. enemmän huonealaa. Gyproc XR -järjestelmällä voidaan tietyissä tilanteissa rakentaa ohuempia seiniä. suuremmat seinäkorkeudet. 52 db:n seinä yksinkertaisella runkorakenteella, joka mahdollistaa korkeampien seinien rakentamisen kuin kaksoisrunko- tai sik-sak -seinärakenteella. vähemmän villaa. Käytettäessä Gyproc MR-villakaistaa on eristys nopeampaa ja edullisempaa Ranka Gyproc XR mm. 2. Kisko Gypsteel SK tai Gyproc SKP tai reunaprofiili Gyproc AC Kipsilevyverhous: 12,5 mm Gyproc kipsilevyt; Gyproc Normaali/Normaali Ergo, Gyproc Erikoiskova/ Erikoiskova Ergo, Gyproc Kylppäri märkätilalevy tai 15,4 mm Gyproc Protect F/Protect F Ergo, Gyproc FireLine tai Ridigur H 4. Tietyissä seinätyypeissä käytetään Gyproc MRmineraalivillakaistaa ääneneristämiseen (myös muita eristysmahdollisuuksia, kts. ominaisuustaulukko ja/tai rakennetyyppi). Eristys Gyproc MR -mineraalivillakaistalla Eristämiseen käytetään Gyproc MR -villakaistaa, XR 66 -rangalla MR 95/20 ja XR 95:llä MR120/20. Villakaista asennetaan profiiliin yllä olevien kuvien mukaisesti ja se pysyy paikallaan ilman kiinnikkeitä. Muut asennustavat, ota yhteyttä Gyprocin teknisen tukeen Gyproc Käsikirja Gyproc Järjestelmät

39 2.1.1 Gyproc XR Teräsrunkoiset väliseinät Selitys Gyproc XR -seinien merkinnät sisältävät seuraavat tiedot: Järjestelmä (XR) kertoo käytettävän rankatyypin. Runkorakenteen kuvaus (yksinkertainen, erillisrunko tai kaksinkertainen). Kiskon tai reunaprofiilin leveys. Rangan leveys. Rankojen välinen etäisyys, josta ilmenee myös levyjen leveys. Levykerrosten määrä rungon kummallakin puolella. Mahdollisen mineraalivillaeristeen paksuus. Alla esitetään kolmen esimerkkiseinän merkinnät. 2.1 Seinien merkintöjen kuvaus esimerkki Gyproc XR yksinkertaisella rungolla Gyproc XR 66/66 (600) N-N MR Gyproc XR erillisrungolla Gyproc XR 120/95 (600) NN-NN M120 Gyproc XR kaksinkertaisella rungolla Gyproc XR 66/66x2 (600) NNN-NNN M140 XR Järjestelmä Gyproc XR mm leveä kisko Kiskon ja rangan leveyden / erottava merkki mm leveä ranka (600) Rankojen välinen etäisyys 1 Gyproc-kipsilevykerros N run gon toisella puolella Rungon eri puolilla olevien levykerrosten lukumäärän erottava merkki 1 Gyproc-kipsilevykerros N run gon toisella puolella Eristys mineraalivillakaistalla rangassa ja kiskossa. MR M0 = ei eristystä. XR Järjestelmä Gyproc XR mm leveä kisko / Kiskon ja rangan leveyden erottava merkki mm leveä ranka (600) Rankojen välinen etäisyys NN NN M120 2 Gyproc-kipsilevykerrosta rungon toisella puolella Rungon eri puolilla olevien levykerrosten lukumäärän erottava merkki 2 Gyproc-kipsilevykerrosta rungon toisella puolella 120 mm paksu mineraalivilla XR Järjestelmä Gyproc XR mm leveä kisko Kiskon ja rangan leveyden / erottava merkki mm leveä ranka Kaksinkertainen runko, x2 jossa rangat ja kiskot (600) Rankojen välinen etäisyys NNN 3 Gyproc-kipsilevykerrosta rungon toisella puolella Rungon eri puolilla olevien levykerrosten lukumäärän erottava merkki NNN 3 Gyproc-kipsilevykerrosta rungon toisella puolella 140 mm paksu mineraalivilla (tai M140 mm) Selitykset lyhenteille O Glasroc H Ocean Yhdistelmät (esimerkkejä) N Gyproc Normaali R Rigidur H NN 2 x Gyproc Normaali K R Gyproc Erikoiskova (Robust) Rigidur H S T Glasroc H Storm Gyproc Tuulensuoja KN Gyproc Erikoiskova + Gyproc Normaali P Protect F tai Fireline A Aquaroc Sementtilevy NNN 3 x Gyproc Normaali Gyproc Käsikirja Gyproc Järjestelmät 37

40 2.1.1 Gyproc XR Teräsrunkoiset väliseinät Gyproc XR k600 ja k450 Ominaisuustaulukko GN Seinätyyppi 1 Gyproc XR 66/66 (600) N-0 M0 2 Gyproc XR 66/66 (600) NN-0 M0 3 Gyproc XR 66/66 (600) N-N M0 4 Gyproc XR 95/95 (600) N-N M0 5 Gyproc XR 120/120 (600) N-N M0 6 Gyproc XR 66/66 (600) N-N MR 7 Gyproc XR 95/95 (600) N-N MR 8 Gyproc XR 66/66 (600) N-N M50 9 Gyproc XR 95/95 (600) N-N M50 10 Gyproc XR 120/120 (600) N-N M95 11 Gyproc XR 66/66 (600) NN-NN M0 12 Gyproc XR 95/95 (600) NN-NN M0 13 Gyproc XR 120/120 (600) NN-NN M0 14 Gyproc XR 66/66 (600) NN-NN MR 15 Gyproc XR 95/95 (600) NN-NN MR 16 Gyproc XR 66/66 (600) NN-NN M50 17 Gyproc XR 95/95 (600) NN-NN M70 18 Gyproc XR 120/120 (600) NN-NN M50 19 Gyproc XR 120/95 (600) NN-NN M95 20 Gyproc XR 66/66x2 (600) NN-NN M Gyproc XR 66/66x2 (600) NNN-NNN M Gyproc XR 66/66x2 (600) NNN-NNN M Gyproc XR 66/66x2 (600) NNN-NNN M190 Äänikuusi R' w (db) Huomautus 1) Seinä on erillisrunkoinen (sik-sak). 2) Toteutus rankajaolla k 450 samoin periaattein kuin k ) Esitetty hintaindeksi on laskettu rankajolla k 600 ja perustuu seinärakenteeseen Gyproc GS 66/66 (600) N-N M0 (Gyproc GN 13 -levyt). 4) jälkimmäinen lukuarvo koskee paloluokitellun seinän maksimikorkeutta. Paloluokiteltuissa > 4-5m korkeissa seinissä levyn vaakasauman etäisyys seinän yläreunasta tulee olla vähintään 2150 mm. Paloluokka ja ääneneristysarvot riippumatta rankajaosta, k 600 tai k 450. Korkeammat seinät tuetaan erikseen mitoitetuilla lisä- ja vahvistusrangoilla tai muulla luotettavalla tavalla. Levyjen kiinnitys, jatkokset ja saumaukset Gyprocin ohjeiden mukaisesti, kts. kappale 3.11 ja asennusohje. Päällekkäisten levyjen levysaumat limitetään. 38 Gyproc Käsikirja Gyproc Järjestelmät

41 R' w db R' w + C db Paloluokka Max. seinäkorkeus k 600 mm 4) Max. seinäkorkeus k 450 mm 4) Seinän paksuus mm Hintaindeksi 3) Rakennetyyppi 2) : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / :112 Värien selitys Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti. Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti edellyttäen, että liittyvät rakenteet ja liitostavat on tehty parempaan ryhmään kuuluvalla tavalla. Gyproc Käsikirja Gyproc Järjestelmät 39

42 2.1.1 Gyproc XR Teräsrunkoiset väliseinät Gyproc XR k600 ja k450 Ominaisuustaulukko GEK Seinätyyppi 1 Gyproc XR 66/66 (600) K-0 M0 Äänikuusi R' w (db) Gyproc XR 66/66 (600) KN-0 M0 3 Gyproc XR 66/66 (600) K-K M0 4 Gyproc XR 95/95 (600) K-K M0 5 Gyproc XR 120/120 (600) K-K M0 6 Gyproc XR 66/66 (600) K-K MR 7 Gyproc XR 95/95 (600) K-K MR 8 Gyproc XR 66/66 (600) K-K M50 9 Gyproc XR 95/95 (600) K-K M70 10 Gyproc XR 120/120 (600) K-K M50 11 Gyproc XR 66/66 (600) KN-NK M0 12 Gyproc XR 95/95 (600) KN-NK M0 13 Gyproc XR 120/120 (600) KN-NK M0 14 Gyproc XR 66/66 (600) KN-NK MR 15 Gyproc XR 95/95 (600) KN-NK MR 16 Gyproc XR 66/66 (600) KN-NK M50 17 Gyproc XR 95/95 (600) KN-NK M50 18 Gyproc XR 120/120 (600) KK-KK M95 19 Gyproc XR 120/95 (600) KN-NK M95 1) 20 Gyproc XR 66/66x2 (600) KN-NK M Gyproc XR 66/66x2 (600) KNN-NNK M Gyproc XR 66/66x2 (600) KNN-NNK M Gyproc XR 66/66x2 (600) KNN-NNK M190 Huomautus * Ei suositella huoneistojen väliseksi seinäksi 1) Seinä on erillisrunkoinen (sik-sak). 2) Toteutus rankajaolla k 450 samoin periaattein kuin k ) Esitetty hintaindeksi on laskettu rankajolla k 600 ja perustuu seinärakenteeseen Gyproc GS 66/66 (600) N-N M0 (Gyproc GN 13 -levyt). 4) jälkimmäinen lukuarvo koskee paloluokitellun seinän maksimikorkeutta, paloluokiteltuissa > 4-5m korkeissa seinissä levyn vaakasauman etäisyys seinän yläreunasta tulee olla vähintään 2150 mm. Esitetyt arvot saavutetaan, kun uloimpana levytyksenä käytetään Gyproc GEK 13 -levyjä. Paloluokka ja ääneneristysarvot riippumatta rankajaosta, k 600 tai k 450. Korkeammat seinät tuetaan erikseen mitoitetuilla lisä- ja vahvistusrangoilla tai muulla luotettavalla tavalla. Levyjen kiinnitys, jatkokset ja saumaukset Gyprocin ohjeiden mukaisesti, kts. kappale 3.11 ja asennusohje. Päällekkäisten levyjen levysaumat limitetään. 40 Gyproc Käsikirja Gyproc Järjestelmät

43 R' w db R' w + C db Paloluokka Max. seinäkorkeus k 600 mm 4) Max. seinäkorkeus k 450 mm 4) Seinän paksuus mm Hintaindeksi 3) Rakennetyyppi 2) EI / / : EI 30 2) 3200/ / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : * 43 EI / / : EI / / : EI / / : EI / / : EI / / :112 Värien selitys Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti. Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti edellyttäen, että liittyvät rakenteet ja liitostavat on tehty parempaan ryhmään kuuluvalla tavalla. Gyproc Käsikirja Gyproc Järjestelmät 41

44 2.1.1 Gyproc XR Teräsrunkoiset väliseinät Gyproc XR k600 ja k450 Ominaisuustaulukko Rigidur GFH Seinätyyppi 1 Gyproc XR 66/66 (600) R-0 M0 Äänikuusi R' w (db) Gyproc XR 66/66 (600) RN-0 M0 3 Gyproc XR 66/66 (600) R-R M0 4 Gyproc XR 95/95 (600) R-R M0 5 Gyproc XR 120/120 (600) R-R M0 6 Gyproc XR 66/66 (600) R-R MR 7 Gyproc XR 95/95 (600) R-R MR 8 Gyproc XR 66/66 (600) R-R M50 9 Gyproc XR 95/95 (600) R-R M70 10 Gyproc XR 120/120 (600) R-R M50 11 Gyproc XR 66/66 (600) RN-NR M0 12 Gyproc XR 95/95 (600) RN-NR M0 13 Gyproc XR 120/120 (600) RN-NR M0 14 Gyproc XR 66/66 (600) RN-NR MR 15 Gyproc XR 95/95 (600) RN-NR MR 16 Gyproc XR 66/66 (600) RN-NR M50 17 Gyproc XR 95/95 (600) RN-NR M50 18 Gyproc XR 120/120 (600) RN-NR M50 19 Gyproc XR 120/95 (600) RN-NR M95 1) 20 Gyproc XR 66/66x2 (600) RN-NR M Gyproc XR 66/66x2 (600) RNN-NNR M Gyproc XR 66/66x2 (600) RNN-NNR M170 Huomautus * Ei suositella huoneistojen väliseksi seinäksi 1) Seinä on erillisrunkoinen (sik-sak). 2) Toteutus rankajaolla k 450 samoin periaattein kuin k ) Esitetty hintaindeksi on laskettu rankajolla k 600 ja perustuu seinärakenteeseen Gyproc GS 66/66 (600) N-N M0 (Gyproc GN 13 -levyt). 4) jälkimmäinen lukuarvo koskee paloluokitellun seinän maksimikorkeutta, paloluokiteltuissa > 4-5m korkeissa seinissä levyn vaakasauman etäisyys seinän yläreunasta tulee olla vähintään 2150 mm. Esitetyt arvot saavutetaan, kun uloimpana levytyksenä käytetään Rigidur GFH 13 -levyjä. Paloluokka ja ääneneristysarvot riippumatta rankajaosta, k 600 tai k 450. Korkeammat seinät tuetaan erikseen mitoitetuilla lisä- ja vahvistusrangoilla tai muulla luotettavalla tavalla. Levyjen kiinnitys, jatkokset ja saumaukset Gyprocin ohjeiden mukaisesti, kts. kappale 3.11 ja asennusohje. Päällekkäisten levyjen levysaumat limitetään. 42 Gyproc Käsikirja Gyproc Järjestelmät

45 R' w db R' w + C db Paloluokka Max. seinäkorkeus k 600 mm 4) Max. seinäkorkeus k 450 mm 4) Seinän paksuus mm Hintaindeksi 3) Rakennetyyppi 2) 25 EI / / : EI 30 2) 3300/ / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : EI / / : * 43 EI / / :107 55* 43 EI / / : * 48 EI / / : EI / / : EI / / : EI / / :112 Värien selitys Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti. Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti edellyttäen, että liittyvät rakenteet ja liitostavat on tehty parempaan ryhmään kuuluvalla tavalla. Gyproc Käsikirja Gyproc Järjestelmät 43

46 2.1.1 Gyproc XR Teräsrunkoiset väliseinät Gyproc XR k 450 ja k 600 Ominaisuustaulukko GF 15 Protect F ja GFL 15 FireLine 2.1 Seinätyyppi 1 Gyproc XR 66/66 (600) P-0 M0 2 Gyproc XR 66/66 (600) PP-0 M0 3 Gyproc XR 66/66 (600) P-P M0 4 Gyproc XR 95/95 (600) P-P M0 5 Gyproc XR 120/120 (600) P-P M0 6 Gyproc XR 66/66 (600) P-P MR 7 Gyproc XR 95/95 (600) P-P MR 8 Gyproc XR 66/66 (600) P-P M50 9 Gyproc XR 95/95 (600) P-P M50 10 Gyproc XR 120/120 (600) P-P M50 11 Gyproc XR 66/66 (600) PP-PP M0 12 Gyproc XR 95/95 (600) PP-PP M0 13 Gyproc XR 120/120 (600) PP-PP M0 Äänikuusi R' w (db) Huomautus Paloluokka ja ääneneristysarvot riippumatta ranka-jaosta, k 600 tai k 450. Levyjen kiinnitys, jatkokset ja saumaukset Gyprocin ohjeiden mukaisesti, kts. kappale 3.11 ja asennusohje. 1) Käytettäessä Gyproc GFL 18 Fireline -levyä. 2) Hintaindeksi perustuu seinään Gyproc GS 66/66 (600) N-N M0 = 100% (GN 13-levyt), kts kappale ) jälkimmäinen lukuarvo koskee paloluokitellun seinän maksimikorkeutta, paloluokiteltuissa > 4-5m korekeissa seinissä levyn vaakasauman etäisyys seinän yläreunasta tulee olla vähintään 2000 mm. Päällekkäisten levyjen levysaumat limitetään. 44 Gyproc Käsikirja Gyproc Järjestelmät

47 R' w db Palo- luokka Max. seinä- korkeus k 600 mm 3) Max. seinä- korkeus k 450 mm 3) Seinän paksuus mm Hinta- indeksi 2) k 600 Rakenne- tyyppi 25 EI / / : EI / / : El / / : El / / : El / / : El / / : El / / : El / / : El / / : El / / : El / / : El / / : El / / :105 Värien selitys Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti. Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti edellyttäen, että liittyvät rakenteet ja liitostavat on tehty parempaan ryhmään kuuluvalla tavalla. Gyproc Käsikirja Gyproc Järjestelmät 45

48 2.1.6 Gyproc GS Teräsrunkoiset väliseinät Järjestelmäkuvaus Gyproc GS -järjestelmän rakenne 2.1 Teräsrunkoinen Gyproc-väliseinä on järjestelmä eikantaville seinille. Järjestelmä koostuu Gypsteel teräsrangoista ja 900 tai 1200 mm leveistä kipsilevyistä käytettäessä 450 tai 600 mm rankajakoa. Teräsrangat ovat 66, 95 tai 120 mm leveitä ja ne voidaan asentaa Gypsteel SK- tai Gyproc SKP -kiskoihin tai AC-reunaprofiiliin (Gyproc Acounomic). Järjestelmällä voidaan rakentaa kolmenlaisia seiniä: yksinkertaisella rungolla, jossa rangat ja kiskot ovat samanlevyisiä. erillisrunkoisena (sik-sak), jossa rangat tulevat leveämmille ylä- ja alakiskoille vuorotellen kiinni kiskon toiseen reunaan. kaksinkertaisella rungolla (merkitään x2 ), jotka ovat omilla, toisistaan irti olevilla rangan levyisillä kiskoilla. Käytettäessä yksinkertaista runkoa k 450 mm saavutetaan tämän järjestelmän käytöllä jonkinverran alhaisempi ääneneristys kuin rankajaolla k 600 mm (katso Gyproc XR, ääniluokka R' w = db). Järjestelmän edut Teräsrunkoisen väliseinän etuja verrattuna puurankaseinään ovat mm: tavallisia teräsrankoja kevyempiä ja nopeampia asentaa yhdessä 900 mm levyisten levyjen kanssa täydellinen ergonominen seinäjärjestelmä ruuvit uppoavat ja pureutuvat paremmin Gypsteel rankaan pintastruktuurin tuoman rangan ja kiskon välisen kitkan ansiosta asennustyö helpottuu, nopeutuu ja on turvallisempaa Ranka Gypsteel ELPR Kisko Gypsteel SK tai Gyproc SKP tai reunaprofiili Gyproc AC Kipsilevyverhous: 12,5 mm Gyproc-kipsilevyt; Gyproc Normaali/Normaali Ergo, Gyproc Erikoiskova/ Erikoiskova Ergo, Gyproc Kylppäri -märkätilalevy tai 15,4 mm Gyproc Protect F/Protect F Ergo, Rigidur H 4. Mahdollinen mineraalivilla seinätyypin mukaisesti (kts. ominaisuustaulukko ja/tai rakennetyyppi) Gyproc Käsikirja Gyproc Järjestelmät

49 2.1.6 Gyproc GS Teräsrunkoiset väliseinät Selitys Gyproc GS -seinien merkinnät sisältävät seuraavat tiedot: Järjestelmä (GS) kertoo käytettävän rankatyypin (Gypsteel ELPR). Runkorakenteen kuvaus (yksinkertainen, erillisrunko tai kaksinkertainen). Kiskon tai reunaprofiilin leveys. Rangan leveys. Rankojen välinen etäisyys, josta ilmenee myös levyjen leveys. Levykerrosten määrä rungon kummallakin puolella. Mahdollisen mineraalivillaeristeen paksuus. Alla esitetään kolmen esimerkkiseinän merkinnät. 2.1 Seinien merkintöjen kuvaus - esimerkki Gyproc GS yksinkertaisella rungolla Gyproc GS 66/66 (600) N-N M0 Gyproc GS erillisrungolla Gyproc GS 95/66 (600) NN-NN M95 Gyproc GS kaksinkertaisella rungolla Gyproc GS 66/66x2 (600) NNN-NNN M140 GS Järjestelmä Gyproc GS mm leveä kisko / Kiskon ja rangan levey den erottava merkki mm leveä ranka (600) Rankojen välinen etäisyys N N M0 1 Gyproc-kipsilevykerros run gon toisella puolella Rungon eri puolilla olevien levykerrosten lukumäärän erottava merkki 1 Gyproc-kipsilevykerros run gon toisella puolella Ei eristystä GS Järjestelmä Gyproc GS mm leveä kisko / Kiskon ja rangan levey den erottava merkki mm leveä ranka (600) Rankojen välinen etäisyys NN NN M95 2 Gyproc-kipsilevykerrosta run gon toisella puolella Rungon eri puolilla olevien levykerrosten lukumäärän erottava merkki 2 Gyproc-kipsilevykerrosta run gon toisella puolella 95 mm paksu mineraalivilla GS Järjestelmä Gyproc GS mm leveä kisko / Kiskon ja rangan levey den erottava merkki mm leveä ranka x2 Kaksinkertainen runko, jossa rangat ja kiskot (600) Rankojen välinen etäisyys NNN 3 Gyproc-kipsilevykerrosta run gon toisella puolella Rungon eri puolilla olevien levykerrosten luku- määrän erottava merkki NNN 3 Gyproc-kipsilevykerrosta run gon toisella puolella M mm paksu mineraalivilla (tai mm) Selitykset lyhenteille O Glasroc H Ocean Yhdistelmät (esimerkkejä) N Gyproc Normaali R Rigidur H NN 2 x Gyproc Normaali K R Gyproc Erikoiskova (Robust) Rigidur H S T Glasroc H Storm Gyproc Tuulensuoja KN Gyproc Erikoiskova + Gyproc Normaali P Protect F tai Fireline A Aquaroc Sementtilevy NNN 3 x Gyproc Normaali Gyproc Käsikirja Gyproc Järjestelmät 47

50 2.1.6 Gyproc GS Teräsrunkoiset väliseinät Gyproc GS k 600 Ominaisuustaulukko GN Seinätyyppi 1 Gyproc GS 66/66 (600) N-0 M0 Äänikuusi R' w (db) Gyproc GS 66/66 (600) NN-0 M0 3 Gyproc GS 66/66 (600) N-N M0 4 Gyproc GS 95/95 (600) N-N M0 5 Gyproc GS 66/66 (600) N-N M50 6 Gyproc GS 95/95 (600) N-N M70 7 Gyproc GS 66/66 (600) NN-NN M0 8 Gyproc GS 95/95 (600) NN-NN M0 9 Gyproc GS 120/120 (600) NN-NN M0 10 Gyproc GS 66/66 (600) NN-NN M50 11 Gyproc GS 95/95 (600) NN-NN M70 12 Gyproc GS 120/120 (600) NN-NN M50 13 Gyproc GS 95/66 (600) NN-NN M50 14 Gyproc GS 120/95 (600) NN-NN M55 15 Gyproc GS 66/66x2 (600) NN-NN M Gyproc GS 66/66x2 (600) NNN-NNN M Gyproc GS 66/66x2 (600) NNN-NNN M Gyproc GS 66/66x2 (600) NNN-NNN M190 Huomautus Paloluokat 1) Paloluokka voidaan toteuttaa myös rakenteella GS 66/66 (450) NNN-0 M0, jolloin maksimi seinäkorkeus 3900/3000. (kts. rakennetyyppi 3.1.6:101, C) 2) jälkimmäinen luku on paloluokitellun seinän maksimikorkeus 3) Paloluokitellussa seinässä vaakasauman etäisyys seinän yläreunasta vähintään 300 mm, kun seinäkorkeus >3 m. * paloluokka EI 90, kun eristeenä kivivilla ISOVER KOL tai palo-ominaisuuksiltaan vastaava (tiheys ja sideainepitoisuus), runkotilan täyttävä, tällöin maksimiseinäkorkeus on aina 3000 mm Levyjen kiinnitys, jatkokset ja saumaukset Gyprocin ohjeiden mukaisesti, kts. kappale 3.11 ja asennusohje. Villan kiinnitys paloluokituksen yhteydessä, kts. rakennetyypit Hintaindeksi Hintaindeksi, suuntaa-antava, perustuu seinärakenteeseen GS 66/66 (600) N-N M0 = 100 %. Päällekkäisten levyjen levysaumat limitetään 48 Gyproc Käsikirja Gyproc Järjestelmät

51 R' w db R' w + C db Palo- luokka Max. seinä- korkeus k 600 mm 2) Seinän paksuus mm Hinta- indeksi k 600 Rakenne- tyyppi : EI / : EI / : EI / : EI / : EI / : EI 60 1) 3500/3500 3) : EI /4000 3) : EI /4000 3) : EI /3500 3) : EI /4000 3) : EI /4000 3) : EI / : EI / : EI / : EI / : EI / : EI / :111 Värien selitys Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti. Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti edellyttäen, että liittyvät rakenteet ja liitostavat on tehty parempaan ryhmään kuuluvalla tavalla. Gyproc Käsikirja Gyproc Järjestelmät 49

52 2.1.6 Gyproc GS Teräsrunkoiset väliseinät Gyproc GS k 600 Ominaisuustaulukko GEK Seinätyyppi 1 Gyproc GS 66/66 (600) K-0 M0 Äänikuusi R' w (db) Gyproc GS 66/66 (600) KN-0 M0 3 Gyproc GS 66/66 (600) K-K M0 4 Gyproc GS 95/95 (600) K-K M0 5 Gyproc GS 66/66 (600) K-K M50 6 Gyproc GS 95/95 (600) K-K M70 7 Gyproc GS 66/66 (600) KN-NK M0 8 Gyproc GS 95/95 (600) KN-NK M0 9 Gyproc GS 120/120 (600) KN-NK M0 10 Gyproc GS 66/66 (600) KN-NK M50 11 Gyproc GS 95/95 (600) KN-NK M70 12 Gyproc GS 120/120 (600) KN-NK M50 13 Gyproc GS 95/66 (600) KN-NK M50 14 Gyproc GS 120/95 (600) KN-NK M95 15 Gyproc GS 66/66x2 (600) KN-NK M Gyproc GS 66/66x2 (600) KNN-NNK M Gyproc GS 66/66x2 KNN-NNK M170 Huomautus Paloluokat 1) EI 60, kun toteutetaan rakenteella GS 66/66 (450) KKK-0 M0, jolloin maksimi seinäkorkeus 3900/3000 (kts. rakennetyyppi 3.1.6:101, C). 2) jälkimmäinen luku on paloluokitellun seinän maksimikorkeus 3) Vaakasauman etäisyys seinän yläreunasta vähintään 300 mm * paloluokka EI 60, kun eristeenä kivivilla ISOVER KOL tai palo-ominaisuuksiltaan vastaava (tiheys ja sideainepitoisuus), runkotilan täyttävä ** paloluokka EI 90, kun eristeenä kivivilla ISOVER KOL tai palo-ominaisuuksiltaan vastaava (tiheys ja sideainepitoisuus), runkotilan täyttävä, jolloin seinän maksimikorkeus on 3000 mm Hintaindeksi Hintaindeksi, suuntaa-antava, perustuu seinärakenteeseen GS 66/66 (600)N-N M0 = 100 %. Levyjen kiinnitys, jatkokset ja saumaukset Gyprocin ohjeiden mukaisesti, kts. kappale 3.11 ja asennusohje. Villan kiinnitys paloluokituksen yhteydessä kts. rakennetyypit: Korkeammat seinät tuetaan erikseen mitoitetuilla lisä- ja vahvistusrangoilla tai muulla luotettavalla tavalla. Päällekkäisten levyjen levysaumat limitetään. 50 Gyproc Käsikirja Gyproc Järjestelmät

53 R' w db R' w + C db Palo- luokka 1) Max. seinä- korkeus k 600 mm Seinän paksuus mm Hinta- indeksi k 600 mm Rakenne- tyyppi EI / : EI / : EI / : EI / : EI 30* 4000/ : EI / : EI 60 1) ** 4600/4000 3) : EI 60** 7000/5000 3) : EI 60** 7000/5000 3) : EI 60** 4600/4000 3) : EI 60** 7000/5000 3) : EI 60** 7000/5000 3) : EI 60** 4600/ : EI 60** 5000/ : EI 60** 3100/ : EI / : EI / :111 Värien selitys Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti. Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti edellyttäen, että liittyvät rakenteet ja liitostavat on tehty parempaan ryhmään kuuluvalla tavalla. Gyproc Käsikirja Gyproc Järjestelmät 51

54 2.1.6 Gyproc GS Teräsrunkoiset väliseinät Gyproc GS k 600 Ominaisuustaulukko Rigidur GFH Seinätyyppi 1 Gyproc GS 66/66 (600) R-0 M0 2 Gyproc GS 66/66 (600) RN-0 M0 Äänikuusi R' w (db) Gyproc GS 66/66 (600) R-R M0 4 Gyproc GS 95/95 (600) R-R M0 5 Gyproc GS 66/66 (600) R-R M50 6 Gyproc GS 95/95 (600) R-R M70 7 Gyproc GS 66/66 (600) RN-NR M0 8 Gyproc GS 95/95 (600) RN-NR M0 9 Gyproc GS 120/120 (600) RN-NR M0 10 Gyproc GS 66/66 (600) RN-NR M50 11 Gyproc GS 95/95 (600) RN-NR M70 12 Gyproc GS 120/120 (600) RN-NR M50 13 Gyproc GS 120/95 (600) RN-NR M95 14 Gyproc GS 66/66x2 (600) RN-NR M Gyproc GS 66/66x2 (600) RNN-NNR M140 Huomautus Paloluokat 1) jälkimmäinen luku on paloluokitellun seinän maksimikorkeus 2) Vaakasauman etäisyys seinän yläreunasta vähintään 300 mm * Ei suositella huoneistojen väliseksi seinäksi. Hintaindeksi Hintaindeksi, suuntaa-antava, perustuu seinärakenteeseen GS 66/66 (600)N-N M0 = 100 %. Levyjen kiinnitys, jatkokset ja saumaukset Gyprocin ohjeiden mukaisesti, kts. kappale 3.11 ja asennusohje. Villan kiinnitys paloluokituksen yhteydessä kts. rakennetyypit: Korkeammat seinät tuetaan erikseen mitoitetuilla lisä- ja vahvistusrangoilla tai muulla luotettavalla tavalla. Päällekkäisten levyjen levysaumat limitetään. 52 Gyproc Käsikirja Gyproc Järjestelmät

55 R' w db R' w + C db Palo- luokka Max. seinä- korkeus k 600 mm Seinän paksuus mm Hinta- indeksi k 600 mm Rakenne- tyyppi 25 EI /2100 1) : EI / : EI / : EI / : EI / : EI / : EI /4000 2) : EI /5000 2) : EI / : EI /4000 2) : EI /5000 2) : EI /5000 2) : EI / : EI / : EI / :111 Värien selitys Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti. Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti edellyttäen, että liittyvät rakenteet ja liitostavat on tehty parempaan ryhmään kuuluvalla tavalla. Gyproc Käsikirja Gyproc Järjestelmät 53

56 2.1.6 Gyproc GS Teräsrunkoiset väliseinät Gyproc GS k 600 Ominaisuustaulukko GF 15 ja GFL 15 FireLine 2.1 Seinätyyppi 1 Gyproc GS 66/66 (600) P-o M0 1) Äänikuusi R' w (db) Gyproc GS 66/66 (600) PP-0 M0 3 Gyproc GS 66/66 (600) P-P M0 4 Gyproc GS 95/95 (600) P-P M0 5 Gyproc GS 120/120 (600) P-P M0 6 Gyproc GS 66/66 (600) P-P M50 7 Gyproc GS 95/95 (600) P-P M70 8 Gyproc GS 120/120 (600) P-P M50 9 Gyproc GS 66/66 (600) PP-PP M0 10 Gyproc GS 95/95 (600) PP-PP M0 11 Gyproc GS 120/120 (600) PP-PP M0 Huomautus Paloluokat 1) Gyproc GFL 18 Fireline -levyllä jälkimmäinen luku on paloluokitellun seinän maksimikorkeus Hintaindeksi Hintaindeksi, suuntaa-antava, perustuu seinärakenteeseen GS 66/66 (600) N-N M0 = 100 %. Levyjen kiinnitys, jatkokset ja saumaukset Gyprocin ohjeiden mukaisesti, kts. kappale 3.11 ja asennusohje. Villan kiinnitys paloluokituksen yhteydessä kts. rakennetyypit: Korkeammat seinät tuetaan erikseen mitoitetuilla lisä- ja vahvistusrangoilla tai muulla luotettavalla tavalla. Päällekkäisten levyjen levysaumat limitetään. 54 Gyproc Käsikirja Gyproc Järjestelmät

57 R' w db Palo- luokka Max. seinä- korkeus k 600 mm 1) Seinän paksuus mm Hinta- indeksi k 600 mm Rakenne- tyyppi 25 EI / : EI / : El / : El / : El / : El / : El / : El / : El / : El / : El / :105 Värien selitys Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti. Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti edellyttäen, että liittyvät rakenteet ja liitostavat on tehty parempaan ryhmään kuuluvalla tavalla. Gyproc Käsikirja Gyproc Järjestelmät 55

58 Gyproc DUROnomic Järjestelmäkuvaus Gyproc DUROnomic -järjestelmän rakenne 2.1 Gyproc Duronomic -järjestelmä koostuu vahvistusrangoista ja -kiskoista sekä 900 tai 1200 mm leveistä kipsilevyistä käytettäessä 450 tai 600 mm rankajakoa. Järjestelmällä voidaan rakentaa korkeampia ja kantavia sisäseiniä. Lisäksi järjestelmä mahdollistaa suuremmat ripustuskuormat seinärakenteelle. 3 1 Järjestelmään kuuluu täydellinen mitoitusaineisto (kts. kappale ). 2 Gyproc Duronomic -järjestelmän rangat ja kiskot ovat huomattavasti vahvempia kuin GS-järjestelmässä. Gyproc Duronomic -järjestelmällä seinät ovat siten paljon lujempia ja jäykempiä. Järjestelmän edut: Optimiratkaisu korkeille seinille. Lujempi ja jäykempi. Helppo ja nopea asennus. Vahvistusrangat sopivat hyvin raskaiden ovien kiinnitykseen. Alhainen seinän kokonaiskustannus. Sähköläpivientien helppous. 1. Vahvistusranka mm Gyproc GFR 2. Vahvistuskisko mm Gyproc GFS 3. Kipsilevyverhous: 12,5 mm Gyproc kipsilevyt; Gyproc Normaali/Normaali Ergo, Gyproc Erikoiskova/Erikoiskova Ergo, Gyproc Kylppäri märkätilalevy tai 15,4 mm Gyproc Protect F/Protect F Ergo 4. Mineraalivilla riippuen ääneneristys- ja paloluokasta. Jäykempi seinärakenne alentaa yksirunkoisen seinärakenteen ääneneristystä, kts. Ominaisuustaulukko. 900 mm leveitä Gyproc Ergo -levyjä on helpompi käsitellä, jolloin työergonomia paranee huomattavasti. Huomioi kuitenkin, että tiheämpi rankajako huonontaa ääneneristystä. 56 Gyproc Käsikirja Gyproc Järjestelmät

59 Gyproc DUROnomic Selitys Gyproc Duronomic -seinien merkinnät sisältävät seuraavat tiedot: Järjestelmä (GD) kertoo käytettävän rankatyypin (GFR). Runkorakenteen kuvaus (yksinkertainen, erillisrunko tai kaksinkertainen). Kiskon tai reunaprofiilin leveys. Rangan leveys. Rankojen välinen etäisyys, josta ilmenee myös levyjen leveys. Levykerrosten määrä rungon kummallakin puolella. Mahdollisen mineraalivillaeristeen paksuus. Alla esitetään kolmen esimerkkiseinän merkinnät. 2.1 Seinien merkintöjen kuvaus esimerkki Gyproc Duronomic yksinkertaisella rungolla Gyproc GD 70/70 (600) N-N M0 Gyproc Duronomic erillisrungolla Gyproc GD 95/70 (600) NN-NN M50 Gyproc Duronomic kaksinkertaisella rungolla Gyproc GD 70/70x2 (600) NN-NN M140 GD Järjestelmä Gyproc GD mm leveä kisko Kiskon ja rangan leveyden / erottava merkki mm leveä ranka (600) Rankojen välinen etäisyys 1 Gyproc-kipsilevykerros N rungon toisella puolella Rungon eri puolilla olevien levykerrosten lukumäärän erottava merkki 1 Gyproc-kipsilevykerros N rungon toisella puolella M0 Ei eristystä GD Järjestelmä Gyproc GD mm leveä kisko Kiskon ja rangan leveyden / erottava merkki mm leveä ranka (600) Rankojen välinen etäisyys NN 2 Gyproc-kipsilevykerrosta rungon toisella puolella Rungon eri puolilla olevien levykerrosten lukumäärän erottava merkki NN 2 Gyproc-kipsilevykerrosta rungon toisella puolella 50 mm paksu mineraalivilla M50 GD Järjestelmä Gyproc GD mm leveä kisko Kiskon ja rangan leveyden / erottava merkki mm leveä ranka Kaksinkertainen runko, x2 jossa rangat ja kiskot (600) Rankojen välinen etäisyys NN 2 Gyproc-kipsilevykerrosta rungon toisella puolella Rungon eri puolilla olevien levykerrosten luku- määrän erottava merkki NN 2 Gyproc-kipsilevykerrosta rungon toisella puolella 140 mm paksu mineraalivilla (tai M140 mm) Selitykset lyhenteille O Glasroc H Ocean Yhdistelmät (esimerkkejä) N Gyproc Normaali R Rigidur H NN 2 x Gyproc Normaali K R Gyproc Erikoiskova (Robust) Rigidur H S T Glasroc H Storm Gyproc Tuulensuoja KN Gyproc Erikoiskova + Gyproc Normaali P Protect F tai Fireline A Aquaroc Sementtilevy NNN 3 x Gyproc Normaali Gyproc Käsikirja Gyproc Järjestelmät 57

60 Gyproc DUROnomic Gyproc DUROnomic k 600 Ominaisuustaulukko 2.1 Seinätyyppi 1 Gyproc GD 70/70 (600) NN-0 M0 2 Gyproc GD 95/95 (600) NN-0 M0 3 Gyproc GD 70/70 (600) N-N M0 4 Gyproc GD 95/95 (600) N-N M0 5 Gyproc GD 95/95 (600) N-N M50 6 Gyproc GD 70/70 (600) NN-NN M0 7 Gyproc GD 95/95 (600) NN-NN M0 8 Gyproc GD 120/120 (600) NN-NN M0 9 Gyproc GD 70/70 (600) NN-NN M50 10 Gyproc GD 95/95 (600) NN-NN M50 11 Gyproc GD 120/120 (600) NN-NN M50 12 Gyproc GD 95/70 (600) NN-NN M50 13 Gyproc GD 120/95 (600) NN-NN M Gyproc GD 70/70x2 (600) NN-NN M140 Äänikuusi R' w (db) Huomautus 1) Paloluokka koskee ei-kantavia seiniä. Käytettäessä runkotilan täyttävää kivivillaa tai GF 15 -levyjä saavutetaan korkeammat paloluokat vastaavasti kuin GS-järjestelmällä 2) jälkimmäinen lukuarvo on paloluokitellun seinän maksimikorkeus, joka koskee myös kohdan 3) mukaista runkorakennetta 3) Katso tarkemmat rakennetyypit internetsivuiltamme * Levytyksen vaakasauman etäisyys seinän yläreunasta tulee olla vähintään 300 mm seinäkorkeuksilla > 3-4m ja 2150 mm seinäkorkeuksilla > 4 m - 5 m Päällekkäisten levyjen levysaumat limitetään. Hintaindeksi Hintaindeksi perustuu seinätyyppiin Gyproc GS 70/70 (600) N-N M0 = 100%, kts. kappale Gyproc Käsikirja Gyproc Järjestelmät

61 R' w db R'w+C db Palo- luokka 1)2) Max. seinä- korkeus k 600 mm Max. seinä- korkeus k 450 mm Seinän paksuus mm Hinta- indeksi k 600 mm Rakenne- tyyppi 3) EI30/ EI30/ EI 30/ : EI 30/ : EI 30/ EI 60/ EI 60/5000* EI 60/5000* EI 60/5000* EI 60/5000* EI 60/5000* EI 60/ EI 60/ EI 60/ väh Värien selitykset Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti. Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti edellyttäen, että liittyvät rakenteet ja liitostavat on tehty parempaan ryhmään kuuluvalla tavalla. Gyproc Käsikirja Gyproc Järjestelmät 59

62 Gyproc ACOUnomic Järjestelmäkuvaus 2.1 Gyproc ACOUnomic on yhteisnimitys seinien ja sisäkattojen äänitekniseen tiivistykseen tarkoitetuille teräsprofiileille. Tiivistys tehdään liittyvää rakennetta vasten ja se muodostuu profiiliin liimatuista tiivistysnauhoista, jotka ovat EPDM-kumia. Reunaprofiilia voidaan käyttää lattia-, katto- ja seinäkiskona. Se soveltuu käytettäväksi seuraavia pintoja vasten: betoni, kevytbetoni ja sileät tai sileäksi tasoitetut pinnat. Tuotevalikoimaan kuuluu myös kulmaprofiileja. Tuotteet korvaavat muun tiivistämisen, esim. kittisauman. Käyttöalueena on ääntä eristävät seinät ääniluokissa R 'w db ja R 'w +C db, kts. kappale Äänitekninen tiivistys Reunaprofiilin tiivistysnauhat estävät rakojen muodostumisen kipsilevyjen ja profiilin sekä profiilin ja liittyvän rakenteen välillä. Tiivistysnauhojen ominaisuudet ja toimivuus on varmistettu parhaan mahdollisen tiivistyksen aikaansaamiseksi. Reunaprofiili on saatavissa 40 ja 60 mm korkeana. Jalkalistojen kiinnittämiseen 60 mm reunaprofiili soveltuu paremmin, erityisesti paksumpien lattiapinnoitteiden yhteydessä. Kun lattiatasoitukset tehdään ennen väliseinien asennusta, voidaan tiloja muuttaa joustavammin myöhemmässä vaiheessa. 60 Gyproc Käsikirja Gyproc Järjestelmät

63 Gyproc ACOUnomic Helppo asennus Tuotteet on suunniteltu siten, että asennustyö käy helposti. Ulospäin taitettu laipan reuna (1) jäykistää laipan ja antaa siten tukevan alustan ruuvikiinnitystä varten. Samalla kipsilevy ja reunaprofiili painuvat tiiviisti yhteen ja minimoivat äänivuodot laipan kautta. 2.1 Uuman taitokset (2) varmistavat, että tiivistyslistat pysyvät tiukasti puristuksissa ja pitävät laipan suorana. Kiinnitysmerkinnät k 100 mm (3) profiilin uumassa helpottavat asennustyötä ja varmistavat, että kiinnitykset tehdään sopivalla ruuvivälillä. Reuna-profiilin korkeat (40 tai 60 mm) laipat (4) helpottavat kipsilevyjen kiinnitystä. Laatu Tuotteet valmistetaan tiukkojen laatuvaatimusten mukaisesti. Acounomic-profiilien oikea asennus varmistaa liittymän hyvän ääniteknisen tiivistyksen. Tiivistyslistat liimataan siten, että ne pysyvät varmasti kiinni. Tuotteet on pakattu hyvin suojattuna. 40 tai 60 mm 1. Ulospäin taitettu reuna 2. Taitos 3. Kiinnitysmerkinnät k 100 mm 4. Tiivistyslista, EPDM-kumia Gyproc Käsikirja Gyproc Järjestelmät 61

64 Gyproc ACOUnomic Ilmaääneneristävyys - äänen siirtymistiet L 3 1 V Suora siirtymä 2. Sivutiesiirtymä 3. Ikkunoiden ja putkistojen tai kanavien kautta 4. Äänivuodot rakojen kautta L Lähetyshuone V Vastaanottohuone Ääni Gyproc Acounomic -reunaprofiilit soveltuvat käytettäväksi ääniluokissa R' w db ja R' w +C db. Ääniluokassa R' w 35 db voidaan käyttää polyeteenitiivistysnauhalla varustettua kiskoa (SKP). Alemmissa ääniluokissa tiivistys tehdään kittisaumalla, kts. kappaleet 3.11 ja 4.1. Seinän ääneneristys riippuu rakenteen ääneneristyksestä (suora siirtymä), sivutiesiirtymistä (sivuavat rakenteet, ikkunat ym. aukot, putkistot ja kanavat) sekä äänivuodoista. Pinta-alaltaan 2,5 m x 3,6 m ja ääneneristävyydeltään R' w 60 db seinän eristävyys huononee seuraavasti, kun seinän kaikilla reunoilla on rako: Rako (mm) Eristävyyden aleneminen R w (db) 0,1 9 0, Eri rakenteiden liittymissä on äänivuotojen estäminen rakojen kautta erittäin tärkeää. Tämän varmistamiseksi tulee liittymän olla ilmatiivis. Jo hyvin pienet raot huonontavat ääneneristystä merkittävästi. 2,5 m 3,6 m Gyproc on kehittänyt Acounomic-profiilit äänivuotojen minimoimiseksi. Profiilit on muotoiltu siten, että saavutetaan mahdollisimman hyvä tiivistys ja asennustyössä varma lopputulos. 62 Gyproc Käsikirja Gyproc Järjestelmät

65 Gyproc ACOUnomic Acounomic-profiileilla tiivistetyn seinän ja täysin tiiviin seinän ääneneristävyyksissä R w on mitattu seuraavat suurimmat eroavaisuudet eri seinätyypeille. Vertailussa on testattu käsittelemätön seinä (ei saumauksia eikä maalausta). Runkorakenne Levykerrosten määrä Erotus (db) Yksinkertainen Yksinkertainen Erillisrunkoinen Kaksinkertainen Kaksinkertainen Tämä tarkoittaa, että Gyproc Käsikirjassa esitetyt käytännön ääneneristysarvot voidaan saavuttaa ilman, että levyjä saumataan tai pinnoitetaan. Käsikirjassa esitetyt ääneneristysarvot on valittu siten, että ne ovat vähintään 4 db suuremmat kuin laboratoriossa mitatut eristävyydet. Tämä erotus kattaa siten myös sivutiesiirtymistä aiheutuvat heikennykset. Äänitekninen tiivistys kittisaumalla Akustinen tiivistys voidaan tehdä vaihtoehtoisesti myös tiivistemassalla (esim. akryylimassa). Tiivistys toteutetaan päällimäiseen levykerrokseen muodostetulla vähintään 5 mm kittisaumalla. Tiivistemassa valitaan siten, että se tarttuu hyvin kipsilevyyn, täyttää sauman ja kestää rakenteen mahdollisen liikkumisen. Saumanauhan ja tasoitteen käyttö tiivistykseen on myös mahdollista. Tällöin sallittu liikkumavara on pienempi kuin kittisaumalla. Huokoiset huopakaistat eivät kelpaa tiivisteiksi. Paloluokat Paloluokiteltujen seinien liittymärakenteiden tiivistys tulee tehdä Gyproc-saumanauhalla ja Gyproc-tasoitteella tai elastisella, kivipohjaisella saumamassalla, kts. kappale Pitkäaikaiskestävyys Tuotteen akustiset ominaisuudet säilyvät vähintään 40 vuotta. 2.1 Yksinkertaisten tai erillisrunkoisten R'w 52 db seinien (joissa on yksi kisko) osalta tulee tehdä levyjen ja liittyvän rakenteen välinen kittisaumaus vähintään toiselle seinäpuoliskolle. Kokonaiskustannukset Järjestelmän tarkoituksena on säästää kokonaiskustannuksia teollisesti tuotetuilla ominaisuuksilla verrattuna vastaavan työsuoritteen tekemiseen työmaalla. Tiivis, huolellisesti asennettu jalkalista voi korvata tiivistyksen lattiaa vasten. Esitetyt ääneneristysarvot edellyttävät, että Acounomicprofiilien alusta on tarpeeksi tasainen täyttäen seuraavat vaatimukset: halkaisijaltaan yli 15 mm koloja ei saa esiintyä kolot eivät saa olla 5 mm syvempiä pinnan aaltoilu ei saa ylittää 5 mm 0,25 m matkalla. Koska tuote jo itsessään varmistaa liittymärakenteiden tiivistyksen, voidaan vastaava akustinen kittaus jättää tekemättä. Gyproc Käsikirja Gyproc Järjestelmät 63

66 Gyproc GT Puurunkoiset väliseinät Järjestelmäkuvaus Gyproc GT -järjestelmän rakenne 2.1 Puurunkoinen Gyproc-väliseinä on järjestelmä kantaville ja ei-kantaville seinille. Järjestelmä koostuu puurangoista ja 1200 mm leveistä Gyproc-kipsilevyistä käytettäessä 600 mm rankajakoa. Rangat voidaan asentaa lattia- ja kattojuoksuihin. Esireitettyjä Gypwood GWRR viilupuurankoja (66 mm rangat) voidaan käyttää yhdessä Gypsteel SK-kiskojen kanssa ja saavutetaan samat seinäkorkeudet sekä ääni- ja paloluokat kuin perinteisillä puurangoilla ja -juoksuilla Järjestelmällä voidaan rakentaa kolmenlaisia seiniä: yksinkertaisella rungolla, jossa rangat ja alajuoksut ovat samanlevyisiä. erillisrunkoisena, jossa on rankoja leveämmät yläja alajuoksut ja ranka vuorotellen kiinni toisessa seinäpuoliskossa kaksinkertaisella samansuuntaisella rungolla merkitään x2 ), jossa ranka ja reunaprofiili ovat samanlevyiset. Järjestelmän edut Perinteinen ja tunnettu järjestelmä. Puuranka standardimittainen. Helppo rakentaa, erityisesti käytettäessä mittatarkkoja esireitettyjä Gypwood GWRR viilupuurankoja yhdessä Gypsteel SK-kiskojen kanssa. Seinäkorkeudet Puurankaseinät voidaan 45x95 mm rangoilla rakentaa 4 m asti ilman erityistoimenpiteitä. Max. korkeus on määritelty enemmänkin käytännön kuin jäykkyyden mukaan perustuen puurangan ominaisuuksiin ja maksimivakiopituuksiin, kts. lisätiedot kappaleesta Puuranka mm 2. Alajuoksu mm, vaihtoehtoisesti Gypsteel SKkisko yhdessä Gypwood GWRR rangan kanssa 3. Kipsilevyverhous: 12,5 mm Gyproc-kipsilevyt; Gyproc Normaali/Normaali Ergo, Gyproc Erikoiskova/ Erikoiskova Ergo, Gyproc Kylppäri -märkätilalevy tai 15,4 mm Gyproc Protect F/Protect F Ergo, Rigidur H. 4. Tietyissä seinätyypeissä on käytettävä mineraalivillaa ääneneristämiseen tai paloluokan saavuttamiseksi (kts. ominaisuustaulukko ja/tai rakennetyyppi). GT-järjestelmän tyyppidetaljeissa on esitetty Gyproc HS -ulko kulmaprofiili. Se parantaa kulman kulutuskestävyyttä. Äänitekninen tiivistys vaihtoehtoisesti kittisaumalla. Palotekninen tiivistys Gyproc-saumanauhalla ja Gyproctasoitteella tai kivipohjaisella elastisella saumamassalla. Mineraalivilla Kun seinässä käytetään mineraalivillaa palonestoon edellytetään, että eriste tuetaan rankoja vasten niin, ettei se irtoa, vaikka levyverhous palaa pois. Eristeen paikallaan pysyminen varmistetaan 5-10 mm ylimitan avulla tai vähintään 38 mm pituisilla kapeakantaisilla ruuveilla tai niitä vastaavilla mekaanisilla kiinnikkeillä. Kiinnikkeitä puurangan uuman keskelle 3 kpl/eristelevy. Yksi levyn keskikorkeudelle ja yhdet 150 mm:n etäisyydelle sen kummastakin päästä. 64 Gyproc Käsikirja Gyproc Järjestelmät

67 Gyproc GT Puurunkoiset väliseinät Selitys Gyproc GT -seinien merkinnät sisältävät seuraavat tiedot: Järjestelmä (GT) kertoo käytettävän rankatyypin (puuranka). Runkorakenteen kuvaus (yksinkertainen, akustisen profiilin kanssa tai kaksinkertainen). Alajuoksun tai reunaprofiilin leveys. Puurangan leveys. Rankojen välinen etäisyys, josta ilmenee myös levyjen leveys. Levykerrosten määrä rungon kummallakin puolella. Mahdollisen mineraalivillaeristeen paksuus. Alla esitetään kahden esimerkkiseinän merkinnät. 2.1 Seinien merkintöjen kuvaus - esimerkki Gyproc GT yksinkertaisella rungolla Gyproc GT kaksinkertaisella rungolla Gyproc GT 66/66 (600) N-N M0 Gyproc GT 66/66x2 (600) NNN-NNN M140 GT Järjestelmä Gyproc GT GT Järjestelmä Gyproc GT mm leveä alajuoksu (puinen tai Gypsteel SK-kisko) mm leveä alajuoksu (puinen tai Gypsteel SK-kisko) / Alajuoksun ja ranganleveyden erottava merkki / Alajuoksun ja rangan leveyden erottava merkki mm leveä ranka (600) Rankojen välinen etäisyys N 1 Gyproc-kipsilevykerros rungon toisella puolella mm leveä ranka x2 Kaksinkertainen runko, jossa rangat ja alajuoksut (600) Rankojen välinen etäisyys Rungon eri puolilla olevien levykerrosten lukumäärän erottava merkki NNN 3 Gyproc-kipsilevykerrosta rungon toisella puolella N 1 Gyproc-kipsilevykerros rungon toisella puolella Rungon eri puolilla olevien levykerrosten lukumäärän erottava merkki M0 Ei eristystä NNN 3 Gyproc-kipsilevykerrosta rungon toisella puolella M mm paksu mineraalivilla (tai mm) Selitykset lyhenteille O Glasroc H Ocean Yhdistelmät (esimerkkejä) N Gyproc Normaali R Rigidur H NN 2 x Gyproc Normaali K R Gyproc Erikoiskova (Robust) Rigidur H S T Glasroc H Storm Gyproc Tuulensuoja KN Gyproc Erikoiskova + Gyproc Normaali P Protect F tai Fireline A Aquaroc Sementtilevy NNN 3 x Gyproc Normaali Gyproc Käsikirja Gyproc Järjestelmät 65

68 Gyproc GT Puurunkoiset väliseinät Gyproc GT k 600 Ominaisuustaulukko 2.1 Seinätyyppi Äänikuusi R' w (db) Gyproc GT 66/66 (600) N-0 M0 2 Gyproc GT 66/66 (600) NN-0 M0 3 Gyproc GT 66/66 (600) N-N M0 4 Gyproc GT 95/95 (600) N-N M0 5 Gyproc GT 66/66 (600) N-N M50 6 Gyproc GT 95/95 (600) N-N M70 7 Gyproc GT 66/66 (600) NN-NN M0 8 Gyproc GT 95/95 (600) NN-NN M0 9 Gyproc GT 66/66 (600) NN-NN M50 10 Gyproc GT 95/95 (600) NN-NN M50 11 Gyproc GT 95/66 (600) NN-NN M70 5) 12 Gyproc GT 66/66x2 (600) NN-NN M50 13 Gyproc GT 66/66x2 (600) NN-NN M140 2) 14 Gyproc GT 66/66x2 (600) NNN-NNN M140 Huomautus 1) Osaston sisäinen seinä, molemminpuolinen palokuorma. 2) REI 30 7), kun levytyksenä molemmin puolin 1x12,5 mm Gyproc-kipsilevyt, tällöin R' w 48 db ja h max ) Luokitus koskee paloa levytyksen puolelta. 4) Ei-kantaville seinille, kts. lisätiedot järjestelmän yleiskuvauksesta. Ei-kantavat korkeammat seinät tuetaan tarvittaessa erikseen mitoitetuilla lisä- ja vahvistusrangoilla tai muulla luotettavalla tavalla. 5) Ilman eristystä R' w 40 db ja EI 60. 6) Paloluokka, kun molemmat levykerrokset Gyproc GF 15 Protect F -levyin 7) Paloluokka, kun eristeenä kivivilla ISOVER KOL tai jäykempi tai palo-ominaisuuksiltaan vastaava (tiheys ja sideainepitoisuus), runkotilan täyttävä villa tai levytyksenä Gyproc GF15. 8) REI 30 seinätyypeissä 10-14, kun eristyksenä runkotilan täyttävä lasivilla, väh. 15 kg/m 3 tai kivivilla ISOVER KOL. 9) Paloluokka ja vastaava seinän maksimikorkeus R/REI -luokitelluissa seinissä rankakoko 95x45, EI-luokitelluissa 66 mm runkoisissa seinissä Gypwood esireitetty viilupuuranka yhdessä Gypsteel SK-kiskon kanssa tai vastaava sahatavara. 10) Kantavien rakenteiden luokituksena esitetään saavutettavissa oleva paloluokka riippuen kuormituksista ja käytetystä rankadimensiosta. Kantavuus mitoitetaan RIL mukaisesti (EN ). Seinän suuntaista nurjahdusta ei tarvitse tarkastella kun kylmän puolen levytystä suojaava rakenne on vähintään: REI 30 2GN + min. 120 mm mineraalivilla tai REI 60 GFGN + min. 180 mm mineraalivilla (mineraalivilla: lasivilla min. 15 kg/m3 tai kivivilla ISOVER KOL). Kaksinkertaisessa levytyksessä levysaumat limitettävä. * GEK 13 -levyillä 66 Gyproc Käsikirja Gyproc Järjestelmät

69 R' w db R' w + C db Kantava 1) Paloluokitus 10) Kantava ja osastoiva Osastoiva 9) Max. seinä- korkeus mm 4) Seinän paksuus mm Hinta- indeksi Rakenne- tyyppi EI15/ : EI30 3) / : EI 30/ : EI 30/ : EI 30/ : REI 30 EI 30/ : EI 60/ : R 30 / R 60 REI 30 / REI 60 EI 60/ : EI 60/ : R 30 / R 60 REI 30 / REI 60 EI 60/ : REI 30 / REI 60 EI 60/ : REI 30 / REI 60 EI 60/ väh : REI 30 / REI 60 EI 60/ väh : REI 30 / REI 60 EI 60/ väh :110 Hintaindeksi Hintaindeksi, suuntaa antava, perustuu seinärakenteeseen GS 66/66 N-N M0 = 100%. Värien selitys Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti. Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti edellyttäen, että liittyvät rakenteet ja liitostavat on tehty parempaan ryhmään kuuluvalla tavalla. Gyproc Käsikirja Gyproc Järjestelmät 67

70 2.2 Gyproc Erikoisseinät Johdanto Gyproc Kylpyhuonejärjestelmä 2.2 Gyproc Erikoisseinät koostuvat erityisiin käyttökohteisiin kehitetyistä seinäratkaisuista. Käyttökohteita ovat: Kylpyhuone Äänen vaimennus Kerroslattiat Murtosuoja Korkeat ja tasaiset seinäpinnat Muotorakenteet Pilarirunkoiset seinät Järjestelmäkuvaus Seuraavissa järjestelmäkuvauksissa kerrotaan lyhyesti rakenteista, tuotteista ja käyttökohteista, kts. vastaava osa kappaleesta 3. Järjestelmä muodostuu puu- tai teräsrunkoisesta seinä- ja lattiarakenteesta sekä märkätilan puoleisesta seinälevytyksestä Glasroc H Ocean -levyin. Glasroc H -levyt koostuvat kipsistä ja lasikuiduista. Pintarakenne muodostuu lasikuitumatoista ja kipsiydin on lasikuituvahvisteinen ja impregnoitu. Levytys voidaan tehdä runkojaolla k 300 yksinkertaisena. Runkojaolla k 600 levytys on kaksinkertainen. Lattiarakenne tehdään Gyproc Lapikas -levyin pintavalulla tai puukoolauksen päälle. Vedeneristys tehdään VTT:n sertifioimalla vedeneristysjärjestelmällä tai vedeneristysmuovimatolla. Järjestelmä soveltuu käytettäväksi uudis- ja korjausrakentamisessa märkätilan seinien ainoana tai osittaisena ratkaisuna pientaloissa, rivi- ja kerrostalojen asuntokohtaisissa märkätiloissa sekä sosiaali- ja majoitustilojen kylpyhuone-, suihku- ja sauna- tai vedenkäytöltään näihin verrattavissa tiloissa. Järjestelmää on täydennetty erillisellä VTT:n sertifioimalla Gyproc-kylpyhuonejärjestelmällä, joka löytyy kokonaisuudessaan Gyprocin kotisivulta Sertifiointi kattaa yhdessä käytettävät materiaalit, asennustyön ja rakenteiden dokumentoinnin yksityiskohtaisia piirustuksia myöten. 68 Gyproc Käsikirja Gyproc Järjestelmät

71 2.2 Gyproc Erikoisseinät Aquaroc Märkätilajärjestelmä Aquaroc Märkätilajärjestelmä on rivi- ja kerrostalojen, teollisuuden sekä laitosten yhteiskäytössä olevien pesuja suhku tai vedenkäytöltään nähin verrattavien tilojen kosteusrasitettujen seinien rakennejär jestelmä. Järjestelmä soveltuu käytettäväksi uudis- ja korjausrakentamisessa julkisten märkätilojen seinien ainoana tai osittaisena ratkaisuna. Julkisia märkätiloja ovat esimerkiksi kerrostalojen, urheiluhallien, sairaaloiden ja teollisuuden yhteiskäytössä olevat pesu- ja suihkutilat ja muut vastaavat asuntojen märkätiloja rasitetummat märkätilat, ei kuitenkaan uimahallit. Aquaroc-levyistä tehtävät seinät voivat olla puu- tai teräsrankarakenteisia. Järjestelmä muodostuu puu- tai teräsrunkoisesta seinärakenteesta sekä märkätilan puoleisesta seinälevytyksestä Aquaroc sementtilevyin. Aquaroc-levyt ovat lasikuitumattovahvisteisia sementtilevyjä. Levytys voidaan tehdä runkojaolla k 400 tai k 450 yksinkertaisena. Runkojaolla k 600 levytys on kaksinkertainen. Vedeneristys tehdään VTT:n sertifioimalla vedeneristysjärjestelmällä tai vedeneristysmuovimatolla. Järjestelmää on täydennetty erillisellä VTT:n sertifioimalla Aquaroc-märkätilajärjestelmällä, joka löytyy kokonaisuudessaan Gyprocin kotisivulta Sertifiointi kattaa yhdessä käytettävät materiaalit, asennustyön ja rakenteiden dokumentoinnin yksityiskohtaisia piirustuksia myöten. Levyn pinta on luja, sileä ja käsitelty huokoisuuden minimoimiseksi, joten se soveltuu erinomaisesti rappausalustaksi julkisivurakenteisiin. Levy ei vety kastuessaan levy-ytimen polystyreenin ansiosta. Levyn sivut ovat suorareunaisia (ilman reunaohennusta). Levyominaisuuksia: AquarocTM-julkisivulevyn koko 900 x 1200 mm Paksuus 12,5 mm Kevyt ja helppo käsitellä 900x1200 levy painaa 14,6 kg Kosteuden ja säänkestävä. Alhainen veden imeytyminen. Iskunkestävyys (Brinell > 42 N/mm2) Parantaa ulkoseinärakenteen ääneneristystä Kuuluu rakennustarvikeluokkaan A2-s1,d0 (palamaton) Vesihöyryä läpäisevä Helppo asentaa ja työstää Aquaroc Teräsprofiilit Aquaroc ATR 30 Tuulettuva ruode Kuuluu Gypsteel teräsprofiilien tuoteperheeseen ja valmistetaan hyödyntäen patentoitua valmistustekniikkaa, joka optimoi teräksen ominaisuuksia. Pintastruktuurin ansiosta profiilista tulee jäykempi ja ruuvaus on helppoa. Aquaroc AHL 29 Hiirilista Tuuletusvälin ala- ja yläreunaan sekä aukkojen yläsmyygeihin asennettava lista Aquaroc AKP 25/50 Kulmaprofiili Aquaroc AKP 50/50 Kulmaprofiili Aquaroc AKP 75/50 Kulmaprofiili Aquaroc TM tuulettuva levyrappausjärjestelmä Aquaroc TM -julkisivujärjestelmä on kosteusteknisesti varma ja kestävä ratkaisu kevytrakenteisen rapatun julkisivun toteutukseen. Järjestelmä muodostuu Aquaroc-sementtilevyistä, Aquaroc ATR 30 tuulettuvista ruoteista ja kulmaprofiileista, joista muodostuu luja ja yhtenäinen rappausalusta. Rakenteessa käytetään teräsosien ja rappauslevyjen kiinnityksessä Gyproc QSTW-ruuveja. Rappaustyöt tehdään käyttäen soveltuvia Weber-rappaustuotteita. Rakennejärjestelmä on läpäissyt TTY:llä tehdyt ankaria suomalaisia sääolosuhteita vastaavat testit. Aquaroc TM -julkisivulevyn tuotekuvaus Aquaroc on lasikuitumatolla vahvistettu sementtilevy. Aquaroc-levyjen kiinnitys Aquaroc-järjestelmän taustaksi käyvät kaikki tavanomaiset, riittävän lujat ulkoseinän rakenteet, joiden kokonaislämpö- ja kosteusliikkeet ovat alle 1mm/m. Alusrakenne oikaistaan tarvittaessa. Aquaroc-sementtilevyjen tukirakenteeksi kiinnitetään vaaka-asentoon Aquaroc ATR 30 ruoteet k450 jakovälillä. Profiilit kiinnitetään taustarakenteeseen vähintään 600 mm välein molemmista laipoista. Vaihtoehtoisesti voidaan käyttää puisia rimoituksia (lujuusluokka vähintään T18 ja kosteus alle 20%), vaakarimat min. 22x75 mm, k600 ja pystyrimat min. 22x75 mm, k450. Puurakenteet suojataan rakennusaikana ylimääräiseltä kosteudelta. Gyproc Käsikirja Gyproc Järjestelmät 69

72 Gyproc Erikoisseinät Rankarakenteen tulee sallia taustan esteetön tuulettuminen sokkelista räystäälle asti. Seinään tuleville kiinnityksille tehdään erillisten rakennesuunnitelmien mukaiset tukirakenteet. Kiinnitysosat on irrotettava ympäröivästä rappauksesta. Aquaroc-levyrappausrakenteen liittymät muihin rakenteisiin tehdään rakennesuunnitelmien mukaisesti. Aquaroc-levyt eivät vaadi esiporausta, mutta alle 50 mm leveät kappaleet suositellaan esiporattavaksi halkeamariskin välttämiseksi. Aquaroc levyt asennetaan puskuun ja päädyt limitetään vähintään 400mm. Levyn tiiviimpi ja sileämpi tumma puoli tulee pintaan rappausalustaksi. Levyt kiinnitetään Gyproc QSTW -ruuveilla, 200 mm kiinnikevälein. Ruuvien etäisyys levyreunasta min. 15 mm. Ruuvin kannan tulee asettua levypinnan tasoon eikä kanta saa painua levyn sisään tai jäädä koholle. Rappaus Rappauksessa pohja- ja täyttölaastina käytetään weber.vetonit 410 Ohutrappaus-laastia. Katso työohjeet, alustan vaatimukset, pohjarappausten esikäsittely ja pintarappausten jälkihoito ko. tuotekorteista. Pintarappaustapa on vaihtoehtoisesti roiskepinta, hierretty rappauspinta, harjattu pinta, piirto pinta tai hierretty ja maalattu rappauspinta. Rappauspinnan värin heijastusarvon (vaaleusaste) tulee olla vähintään 20%. Ennen työn aloittamista on varmistuttava siitä, että ilman ja alustan lämpötila rappaustyön aikana ja kaksi vuorokautta sen jälkeen on pohja- ja pintarappauksessa vähintään + 5 ºC Gyproc Akustinen Seinä Gyproc Akustinen Seinä on järjestelmä, jossa seinäalaa hyödynnetään osana huoneen äänenvaimennusta. Järjestelmää voidaan käyttää niin uudisrakentamisessa kuin saneerauksessa. Gyproc Akustinen Seinä sopii kaikkiin tiloihin, joissa äänenvaimennuksella ja jälkikaiuntaajalla on suuri merkitys, esim. kouluihin ja päiväkoteihin. Gyproc Akustinen Seinä vastaa näin tilaajien ja tilojen käyttäjien kiristyviin akustisiin vaatimuksiin (SFS 5907 Rakennusten akustinen luokitus). Luokkahuoneiden ja päiväkotien tavoitearvot jälkikaiunta-ajalle ja absorptioalalle täyttyvät käyttämällä alakattoja yhdessä seinäverhousten kanssa. Yleisesti on suositeltavaa sijoittaa vähintään % kokonaisabsorptioalasta seinille tai muille pystypinnoille täyttämään vaadittu jälkikaiunta-aikavaatimus huoneessa. Jotta voidaan varmistaa vielä tasaisempi absorptioalajakauma eri taajuusalueilla, on usein välttämätöntä yhdistää useita erilaisia vaimennusmateriaaleja huoneen pinnoilla. Esiteltävät ratkaisut sopivat käytettäväksi laajan Gyptone-levyvaihtoehdon kanssa. Gyptone-levyjen kiinnitys ja saumaustapa voidaan valita tuotevalikoimasta. Suosittelemme, että tiloihin tehdään jälkikaiuntaaikalaskelma tarvittavien äänenvaimennusmateriaalien selvittämiseksi. 70 Gyproc Käsikirja Gyproc Järjestelmät

73 2.2 Gyproc Erikoisseinät Järjestelmäkuvaus Gyproc Akustisen Seinän runko koostuu Gyproc XR -seinärungosta, jonka päälle on asennettu vaakarunko Z-profiileista. Ääntä vaimentava seinäosa levytetään osittain tai kokonaan Gyptone-akustiikkalevyillä. Seinä voidaan rakentaa toispuoleisesti tai molemminpuoleisesti vaimentavaksi Gyproc XR 66 tai XR 95 -ääneneristysranka, k Gypsteel SK 66 tai SK 95 Kisko 3. Gyproc AVZ 42 ja AVZ 45, Z-profiili 4. Gyproc AVU 42 ja AVU 45, reunaprofiili 5. Rei itetty Gyptone-akustiikkalevy 6. Gyproc GN 13 Normaali ja Gyproc GF 15 Protect F 7. Kivivilla 1) 1) Runkotilan täyttävä. Vaihtoehtoisesti lasivilla, kun rakenteella ei ole paloluokkavaatimusta. Villan tulee olla pehmeää ja joustavaa. Gyptone-levyn takana tulee käyttää pinnoittamatonta mineraalivillaa. Gyproc Käsikirja Gyproc Järjestelmät 71

74 2.2 Gyproc Erikoisseinät Gyproc Akustinen seinä 2.2 Rankatyyppi Rankajako mm Rakenne Reikäala % Ääneneristys R' w db Paloluokka Max. seinäkorkeus mm 2) Seinäpaksuus mm XR Molemminpuoleinen EI XR Molemminpuoleinen EI XR Molemminpuoleinen EI XR Molemminpuoleinen EI XR Molemminpuoleinen EI XR Molemminpuoleinen EI XR Toispuoleinen EI XR Toispuoleinen EI XR Toispuoleinen EI XR Toispuoleinen EI XR Toispuoleinen EI XR Toispuoleinen EI Gyptone-akustiikkalevyjen absorptiokertoimia Gyptone-levytyyppi 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz Base 31, Reuna B 600 x 600 mm Point 11, Reuna B 600 x 600 mm Line 4, Reuna B 600 x 600 mm Quattro 20, Reuna B 600 x 600 mm Quattro 50, Reuna B 600 x 600 mm Line 6, Reuna B x 2400 mm Quattro 41, Reuna B x 2400 mm Quattro 42, Reuna B x 2400 mm Quattro 46, Reuna B x 2400 mm 0,30 0,20 0,10 0,05 0,00 0,05 0,30 0,65 1,00 0,85 0,60 0,55 0,30 0,65 0,90 0,85 0,65 0,60 0,25 0,65 1,00 0,95 0,65 0,65 0,25 0,65 1,00 0,95 0,65 0,65 0,35 0,65 0,75 0,65 0,45 0,40 0,40 0,75 0,85 0,75 0,65 0,65 0,40 0,65 0,70 0,60 0,45 0,40 0,40 0,70 0,65 0,55 0,45 0,40 Quattro 47, Reuna B x 2400 mm 0,50 0,55 0,50 0,40 0,30 0,30 Yllä esitetyt absorptiokertoimet on saatu testeissä, joissa levyjen taustalla on 45 mm mineraalivillaa. 1) Gyproc GF 15 Protect F -palonsuojakipsilevyllä (katso rakenneleikkaukset kappaleesta 3.2.8). 2) Katso palotilanteen maksimi seinäkorkeus taulukosta Gyproc Käsikirja Gyproc Järjestelmät

75 2.2 Gyproc Erikoisseinät Gyproc Murtosuoja Gyproc Muotorakenteet 2.2 Järjestelmä muodostuu Gyproc IBS -murtosuojalevyllä suojatusta teräsrankaisesta kipsilevyseinästä. Finanssialan Keskusliiton murtosuojeluohjeiden mukaisesti kipsilevyseinä vahvistetaan vähintään 1,0 mm pak sulla teräslevyllä sovellettavan murtosuojeluohjeen 1-3 mukaisesti joko toiselta tai molemmilta puolilta. Gyproc Murtosuoja -järjestelmässä rankajako on k 600 tai k 450. Suositeltavinta on käyttää Gyproc GFR -vahvistusrankaa. Gyproc IBS 1 -levyn paksuus on 1 mm ja IBS 2 -levyn 2 mm Korkeat ja tasaiset seinäpinnat Planumilla Yli 3 m:n seinille tarkoitettu järjestelmä, jolla saadaan paras lopputulos korkeiden seinien tasoituksessa, kun kaikki levysaumat saadaan silotettua pinnan tasoon. Alle 3 m korkeat seinät tulee toteuttaa täysmittaisin levyin lattiasta kattoon. 12,5 mm Gyproc Planum soveltuu käytettäväksi uloimpana levykerroksena Gyproc-väliseinäjärjestelmissä (kappaleen 2.1 mukaisesti) 12,5 mm Gyproc Normaali -levyn tilalla ilman, että seinän korkeus, ääneneristys tai paloluokka heikkenevät. Järjestelmä käsittää mm. levyjen taivutuksen kuivana suoraan rankarakennetta vasten. Pienin taivutussäde saadaan käyttäen 6,5 mm Gyproc Remonttilevyjä. Tasaisen pinnan varmistamiseksi kaariosissa käytetään tiheämpää runkotolppajakoa. Seinän ala- ja yläkisko tehdään kahdesta run kosyvyyden etäisyydelle toisistaan asennettavasta Gyproc SKB 40/30 -profiilista. Sisäkaton holvi tehdään kaarevin ensiökannattimin käyttäen esim. Gyproc H 40/30 -profiilia. Gyproc Käsikirja Gyproc Järjestelmät 73

76 2.2 Gyproc Erikoisseinät Gyproc Pilarirunkoiset seinät 2.2 Teräsrakentein vahvistetut teräsrankaiset kipsilevyseinät, joita käytetään seuraaviin tarkoituksiin: Yli 6 m korkeat seinät Seinät, joissa on paljon läpivientejä ja aukkoja asennuksille sekä oville/ikkunoille Suurille vaakavoimille altistuvat seinät Seinäpilareiden keskinäinen etäisyys valitaan 450, 600 tai 900 mm:n kerrannaisina kipsilevyjen leveyk sien 1200 ja 900 mm mukaisesti. Pilarirakenne tulee kipsilevyseinän sisään, joten seinän ulkonäkö ei muutu, ja on mahdollista saavuttaa hyvä äänen-eristys ja paloluokitus. Seinärakenne mahdollistaa aukkojen ja läpivientien tekemisen ilman, että seinän lujuus tai jäykkyys heikkenee. 74 Gyproc Käsikirja Gyproc Järjestelmät

77 2.3 Gyproc Ulkoseinät Gyproc THERMOnomic -teräsrunkoiset ulkoseinät Gyproc Termorunko Järjestelmäkuvaus Teräsrunkoiset Gyproc THERMOnomic -ulkoseinät muodostuvat uumareitetyistä Gyproc GTR-rangoista ja Gyproc GTSK kiskoista. Gyproc termoprofiilit on lujitettu patentoidulla tekniikalla. Järjestelmän edut Järjestelmällä on seuraavat edut: Mittatarkka Elämätön Kosteudenkestävä 5 Ergonominen Nopea asentaa 2 6 Käytettäessä Glasroc H GHS 9 levyä parempi säänkestävyys (vähintään 12 kk) ilman ulkoverhousta 7 1. Gyproc GTR- Termoranka 2. Gyproc GTSK-Termokisko 3. Sisäpuolinen kipsilevyverhous 12,5 mm Gyproc kipsilevyt tai 15,4 mm Gyproc GF Höyrynsulku 5. Lämmöneristys 6. Glasroc H GHS 9 tai GTS 9 Tuulensuojalevy 7. Ulkoverhous Gyproc Käsikirja Gyproc Järjestelmät 75

78 2.3 Gyproc Ulkoseinät Gyproc Puurunkoiset ulkoseinät Gyproc Puurunkoisen ulkoseinän rakenne Järjestelmäkuvaus Gyproc Puurunkoiset ulkoseinät on järjestelmä ei-kan- 2.3 taville ja kantaville ulkoseinille. Järjestelmä muodostuu 900 tai 1200 mm leveistä kipsilevyistä ja puurangoista k 600 jaolla sekä ylä- ja alaohjauspuista. Ulkoverhous voidaan tehdä tavanomaisin materiaalein, mm. laudoitus, metallilevy tai tiili. Myös ulkopuolinen lämpörappaus on mahdollinen. 4 Gyproc Puurunkoiset ulkoseinät voidaan toteuttaa seuraavilla runkovaihtoehdoilla: yksinkertainen runko, jossa rankojen ja ohjauspuiden leveys on sama yksinkertainen runko vaakakoolauksin. Sisäpuolinen vaakakoolaus mahdollistaa sähköasennukset ilman höyrynsulkumuoviin tulevia läpivientejä. Vaakakoolaus lisää myös seinän ääneneristystä, kun kiinnitys tehdään naulaamalla. Järjestelmän edut Järjestelmällä on seuraavat edut: Perinteinen rakennustapa. Standardituotteet. Kuiva rakennustapa. Alhainen omapaino. Käytettäessä Glasroc GHS 9 Storm -tuulensuojalevyä parempi säänkestävyys (vähintään 12 kk) ilman ulkoverhousta Rangat väh. 45x95, mahdolliset vaakakoolaukset väh. 45x Ohjauspuu väh. 35x95 3. Sisäpuolinen kipsilevyverhous: 12,5 mm Gyproc-kipsilevyt; Gyproc Normaali/Normaali Ergo, Gyproc Erikoiskova/Erikoiskova Ergo, Rigidur GFH 13, Gyproc Kylppäri -märkätilalevy, Glasroc GHOE 13 Ocean -märkätilalevy, tai 15,4 mm Gyproc Protect F/Protect F Ergo. 4. Höyrynsulku 5. Lämmöneristys ISOVER KL-33, KL-37 tai vastaava 6. 9,5 mm Glasroc H Storm GHS 9 tai 9,5 mm Gyproc GTS Tuulensuojalevy 7. Ulkoverhous Gyproc Käsikirja Gyproc Järjestelmät

79 2.4 Gyproc Väli- ja yläpohjat Gyproc Puurunkoiset välipohjat Järjestelmäkuvaus Gyprocin Puurunkoiset välipohjat -järjestelmässä on esitetty eri ääneneristys- ja paloluokkia vastaavat rakenteet. Korkeammissa ääneneristysluokissa tulee sisäkaton toisiokannattajina käyttää Gyproc AP 25 Profiileja (akustinen jousiranka). Paras askelääneneristys saavutetaan käyttämällä kelluvaa lattiarakennetta. Tällöin saavutetaan SFS 5907 mukainen asuinhuoneistojen välinen askeläänen-eristysvaatimus luokassa C, kts. tyyppi 6. Sisäkatto tehdään 12,5 mm Gyproc Planum tai Gyproc Normaali/Normaali Ergo -kipsilevyistä. Tietyissä paloluokissa levytyksenä on 15,4 mm Gyproc Protect F / Protect F Ergo tai Gyproc GFL Fireline. Levyt tulee aina asentaa pintalevytykseksi, sillä paloteknisten ominaisuuksiensa vuoksi ne suojaavat takana olevia rakenteita pidempään. Välipohjarakenteiden askelääneneristysarvot toteutuvat kovalla päällysteellä, kuten linoleumi, alustaan liimattu parketti, klinkkeri tai kova muovi. Pehmeä lattianpäällyste parantaa, joskin varsin vähän, keveiden välipohjien askelääneneristystä. Järjestelmän edut Verrattuna massiivisiin välipohjiin: Kuiva rakennustapa Vakio- ja varastomittaiset tuotteet Alhainen omapaino Perinteinen rakennustapa Vähäinen työmaakoneiden tarve Ei muottitöitä Puurakenteisen välipohjan rakenteet Käyttämällä Gyproc Planum -levyjä Gyproc Normaali -levyn tilalla pintaan tulevana levytyksenä saavutetaan paras lopputulos sisäkattojen pintojen tasoituksessa, koska kaikki levysaumat saadaan silotettua pinnan tasoon Sisäkattoverhouksena, asennettuna suoraan rakenteelliseen välipohjaan, voidaan myös käyttää Gyproc Paneeli ja Lyhytpaneeli -kipsilevyjä, kun rakenteella ei ole paloluokitusta. Niissä on näkyviin jäävät V-muotoiset viistetyt reunat, joita ei tasoiteta. Näin pintakäsittelyjen kustannukset jäävät alhaisiksi. Rakenteiden liikkumisesta aiheutuvat hiushalkeamat jäävät piiloon V-saumaan. Lisätietoja kappaleessa Kipsilevylattiat on tarkoitettu käytettäviksi tiloissa, joissa RakMK B 1-3:n mukainen pistekuorma on 1,5 kn (oleskelukuorma I ja II). Näitä tiloja ovat mm. asunnot, majoitushuoneet, toimistohuoneet, luokkahuoneet ja näiden sisäiset käytävät. Raskaammin rasitetuissa tiloissa, kuten asuintalojen porraskäytävissä, käyttö ei ole sallittua. Gyproc GL 15 -levyn puristuslujuus: 10 MPa tasaisella alustalla. Kuormituskokeessa rakenteen murtokuorma oli 600 kg ja taipuma 1,0 mm 150 kg kuormalla, kun kuormituspiste oli harvalautojen välissä keskellä. Kuormitukset tehtiin ilman lattiapäällysteitä pääkannattajien (k 600) välistä. Kuormituspinta-ala oli 25x25 m Toisiokannattajat, puukoolaus tai Gyproc AP 25 Profiili (akustinen jousiranka) 2. Palkit 3. Gyproc Planum* -kipsilevy 4. Mineraalivilla 5. Gyproc Lapikas -lattiakipsilevyt sekä harvalaudoitus tai puulevy * Käyttämällä Gyproc Planum -levyjä Gyproc Normaali -levyn tilalla pintaan tulevana levytyksenä saavutetaan paras lopputulos sisäkattojen tasoituksessa, koska kaikki levysaumat saadaan silotettua pinnan tasoon. Vaihtoehtoisesti Gyproc Normaali/Normaali Ergo, Gyproc Paneeli tai Gyproc Lyhytpaneeli. Tietyissä paloluokissa Gyproc Protect F, Protect F Ergo tai Gyproc GFL FireLine. Gyproc Käsikirja Gyproc Järjestelmät 77

80 2.4 Gyproc Väli- ja yläpohjat 2.4 Lattialämmitys Gyproc-lattiarakenteeseen voi asentaa lämmityksen, joka tehdään joko sähkökaapelilla tai vesiputkella. Lattialämmitysratkaisu poikkeaa perusrakenteesta levy-yhdistelmien osalta. Päällimmäisen lattiakipsilevyn Gyproc GL 15 alle tehtävät levykerrokset voidaan tehdä vaihtoehtoisesti joko normaalista (GN 13) tai erikoiskovasta (GEK 13) sisäverhouslevystä tai lattiakipsilevystä (GL 15). Runkorakenne on samanlainen kuin peruslattiassa. Jos keskimmäiseen levykerrokseen sijoitettava lämmitysputki on ulkomitaltaan paksumpi kuin yksittäinen levy, voidaan yhdistämällä 6, 13 ja 15 mm paksuja levyjä tehdä putken ulkohalkaisijaa paksumpi levysuikalekerros. Suikalekerroksen paksuuden on kaikissa tilanteissa oltava aina lämmitysputken ulkohalkaisijaa suurempi. Lämmityselementti asennetaan levykerrosten väliin asennettuun levysuikalekerrokseen. Suikaleiden välisen uran leveys on vähintään 3 x lämmityselementin halkaisija. Tämän jälkeen ura täytetään joka kohdastaan ohennetulla kiviainespohjaisella laastilla, esim. remonttilaasti tai lattiatasoite. Sähkölämmityskaapelin teho saa olla enintään 10 W/jm ja lämmityksen neliömetriteho enintään 100 W/m Gyproc Käsikirja Gyproc Järjestelmät

81 2.4 Gyproc Käsikirja Gyproc Järjestelmät 79

82 Gyproc Puurunkoiset välipohjat Ominaisuustaulukko Välipohjatyyppi Toisiokannattajat Ilmaääneneristys R' w (db) Puukoolaus 2 Akustinen jousiranka 3 Akustinen jousiranka 4 Akustinen jousiranka 5 Akustinen jousiranka 6 Akustinen jousiranka 1) Koskee alapuolista paloa 2) Paloteknisesti vastaava (tiheys ja sideainemäärä) * Molemmat levykerrokset ruuvataan samoin kiinnikevälein kuin yksinkertaisessa levytyksessä, kts. asennusohje. REI 30 -luokassa sekundäärien väli k/k 300, jolloin ääneneristys heikkenee hieman. Värien selitys Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti. Ääneneristävyys, joka saavutetaan, kun rakenteet toteutetaan Gyprocin ohjeistuksien mukaisesti edellyttäen, että liittyvät rakenteet ja liitostavat on tehty parempaan ryhmään kuuluvalla tavalla. 80 Gyproc Käsikirja Gyproc Järjestelmät

83 Askelääneneristys L' n,w (db) Paloluokka 1) Huomautus REI 30 REI 30 REI 30 REI 30 / REI 60 REI 60 REI 60 REI 30: 15 mm Gyproc GFL FireLine tai 15,4 mm Gyproc Protect F ja 100 mm ISOVER lasivilla väh. 15 kg/m 3 tai vastaava 2) REI 30: 15 mm Gyproc GFL FireLine tai 15,4 mm Gyproc Protect F ja 100 mm ISOVER lasivilla väh. 15 kg/m 3 tai vastaava 2) REI 30: Molempien levykerrosten kiinnitys tiheään *, 2 x 12,5 mm Gyproc-kipsilevyt REI 60: Vähintään 100 mm ISOVER lasivillaa, väh. 15 kg/ m 3, ja 2 x 15 mm Gyproc GFL FireLine tai 2 x 15,4 mm Gyproc Protect F. Levyjen kiinnitys tiheään *. Vähintään 200 mm ISOVER lasivillaa, väh. 15 kg/ m 3, ja 12,5 mm Gyproc-kipsilevy + 15 mm Gyproc GFL FireLine tai 15,4 mm Gyproc Protect F. Levyjen kiinnitys tiheään *. 100 mm lasivillaa, väh. 15 kg/m 3, ja 12,5 mm Gyprockipsilevy + 15 mm Gyproc GFL FireLine tai 15,4 mm Gyproc Protect F. Levyjen kiinnitys tiheään *. 2.4 Gyproc Käsikirja Gyproc Järjestelmät 81

84 Gyproc Puurakenteiset yläpohjat Järjestelmäkuvaus Puurakenteisen yläpohjan rakenteet 2.4 Gyproc-kipsilevyin toteutetulla yläpohjalla yhdessä mineraalivillaeristyksen kanssa saavutetaan hyvä lämmöneristys ja paloluokat REI Kattopinnasta saadaan helposti tasainen Gyproc Planum* -levyn avulla. Toisiokannattajat muodostavat sopivan välitilan sähköasennuksille Toisiokannattajat, puukoolaus tai Gyproc AP 25 Profiili (akustinen jousiranka) 2. Kannattajat/palkit 3. Gyproc Planum* -kipsilevy 4. Höyrynsulkumuovi 5. Mineraalivilla 5 Yläpohjatyyppi Palo- Rakenne- Huomautus luokka 1) tyyppi 1 REI :101 REI 30: 15 mm Gyproc GFL FireLine tai 15,4 mm Gyproc Protect F + väh. 200 mm mineraalivillaa, ISOVER KL-33, KL-37 tai vastaava 2) 2 REI 30/ REI :102 REI 30: 2 x 12,5 mm Gyproc-kipsilevy + väh. 200 mm mineraalivilla ISOVER KL-33, 37 tai vastaava 2) REI 60: 2 x 15 mm Gyproc GFL FireLine tai 2 x 15,4 mm Gyproc Protect F ja 200 mm ISOVER KL-33, KL-37 tai vastaava 2) * Käyttämällä Gyproc Planum -kipsilevyjä pintaan tulevana levytyksenä saavutetaan paras lopputulos sisäkattojen tasoituksessa, koska kaikki levysaumat saadaan silotettua pinnan tasoon. Vaihtoehtoisesti Gyproc Normaali/Normaali Ergo, Gyproc Paneeli tai Gyproc Lyhytpaneeli. Tietyissä paloluokissa Gyproc GFL FireLine, Gyproc Protect F tai Protect F Ergo. 1) Koskee alapuolista paloa 2) Paloteknisesti vastaava (tiheys ja sideainemäärä) 82 Gyproc Käsikirja Gyproc Järjestelmät

85 2.5 Gyproc Sisäkatot Johdanto Gyproc Sisäkattojärjestelmät sisältää useita eri rakennevaihtoehtoja. Kattopinnat voivat olla vaakasuoria ja tasaisia tai kaltevia ja taivutettuja. Gyptone-alakattojärjestelmät, kts. kappale 2.6. Tukirakenteet voivat olla tyyppiä: Alaslaskettu Kantava Rakenteellinen väli-/yläpohja Sisäkattorakenteet voivat vaikuttaa usealla tavalla väli-/ yläpohjan ominaisuuksiin: Parantaa ääneneristystä Vaikuttaa paloluokitukseen Madaltaa huonetilaa Luo asennustilan alakatto-onteloon Vaikuttaa kattopinnan visuaalisuuteen Sisäkattoverhouksena, asennettuna suoraan rakenteelliseen välipohjaan, voidaan käyttää myös Gyproc Paneeli ja Lyhytpaneeli -kipsilevyjä, kun rakenteella ei ole paloluokitusta. Niissä on näkyviin jäävät V-muotoiset viistetyt reunat, joita ei tasoiteta. Näin pintakäsittelyjen kustannukset jäävät alhaisiksi. Rakenteiden liikkumisesta aiheutuvuat hiushalkeamat jäävät piiloon V-saumaan. Seuraavissa järjestelmäkuvauksissa kerrotaan lyhyesti järjestelmien rakenteista ja ominaisuuksista. Tarkemmat tiedot, kts. kappale Gyproc GK -kannatinjärjestelmä 2.5 Ääneneristyksen paraneminen: Alaslaskettu katto parantaa ääneneristystä parhaiten, kun käytetään mahdollisimman harvoja kiinnityspisteitä välipohjaan, mahdollisimman suurta alakaton ontelotilaa (min. 100 mm), väh. 45 mm mineraalivillaa ontelotilassa, kahta 12,5 mm Gyproc-kipsilevyä ja huolellista ääniteknistä tiivistystä liittymärakenteisiin. Sisäkattoverhouksessa toisiokannattajina käytetään väh. 48 mm puukoolausta k 600, mineraalivillaa 50 mm, Gyproc Jousirankoja k 400 mm ja kahta 12,5 mm Gyprockipsilevyä. Gyproc Erikoiskova, GFL FireLine ja Protect F -kipsilevyillä saavutetaan suuremman neliöpainon ansiosta parempi ääneneristys kuin Gyproc Normaali -levyllä. Gyproc GK -järjestelmällä alakaton asennus on nopeaa ja helppoa. Kannatinprofiilit klikataan kiinni toisiinsa liitospalojen avulla. Itse alakattorakenteen kokoamisessa ei tarvita työkaluja. Järjestelmä koostuu 12,5 mm Gyproc-kipsilevyistä, teräksisistä Gypsteel-pitkittäis- ja toisiokannattajista, liitos- ja lukituskappaleista, päätelistoista sekä säädettävistä ripustimista. Liitoskappaleilla rakenne voidaan kiinnittää suoraan välipohjaan tai ripustuslankojen varaan. Kannatinprofiilit ovat 60 mm leveät ja niiden asemaa voidaan säätää sivusuunnassa asennustyön helpottamiseksi. Järjestelmäkuvaus Sisäkatto tehdään 12,5 mm Gyproc-kipsilevyistä. Tietyissä paloluokissa levytyksenä on 15 mm Gyproc GFL FireLine, 15,4 mm Gyproc Protect F tai Protect F Ergo. Tällöin Fire- Line tai Protect F -levyt tulee aina asentaa pintalevytykseksi, sillä sen paloteknisten ominaisuuksien vuoksi se suojaa takana olevia rakenteita pidempään. Kannatinjärjestelmä voidaan asentaa joko yksitasoisena, jolloin rakennekorkeus jää alhaisemmaksi ja kaikki kipsilevyreunat tukeutuvat profiiliin, tai kaksitasoisena, jolloin levyt asennetaan pääsääntöisesti kohtisuoraan poikittaiskannattajiin nähden. Käyttämällä Gyproc Planum -levyjä Gyproc Normaali -levyn tilalla pintaan tulevana levytyksenä saavutetaan paras lopputulos sisäkattopintojen tasoituksessa, koska kaikki levysaumat saadaan silotettua pinnan tasoon. Gyproc Käsikirja Gyproc Järjestelmät 83

86 2.5 Gyproc Sisäkatot Kaarevat sisäkatot kts. kappale Gyproc Teräsrakenteiset kantavat sisäkatot 2.5 Kaarevat sisäkatot voidaan tehdä taivuttamalla kipsilevyjä muotoonrakennettua kattorakennetta vasten tai käyttämällä valmiiksi taivutettuja kipsilevyjä. Kannatinjärjestelmä koostuu valmiiksi taivutetuista (kuperista tai koverista) pääkannattimista Gyproc HB ja toisiokannattimista Gyproc S 25. Pääkannattajat ripustetaan yläpuolisesta rakenteesta reikänauhoin. Taivutettaessa suoraan rakennetta vasten on helpoin käyttää yhtä tai useampaa levykerrosta: 6,5 mm Gyproc Remonttilevy Ergo kiinnitettynä toisiokannattajiin k , tiheämpi jako pienimmillä taivutussäteillä, Kun alakatto tehdään kantavana, vältytään kiinnityksiltä yläpuoliseen rakenteeseen. Tästä on hyötyä erityisesti korkeissa ääneneristysvaatimuksissa, kun on tarve madaltaa huonetilaa paljon, yläpuolisen rakenteen haitallisissa muodonmuutoksissa - esimerkiksi suuret taipumat tai kun alakaton ripustuksille ei ole tilaa yläpuolisessa rakenteessa johtuen talotekniikka-asennuksista. Pääkannattajat tehdään teräsrangoista (Gyproc GFR tai Gypsteel ELPR tai suuremmilla jänneväleillä levyuumapalkeista. Gyproc GFR -rankoja käytettäessä voidaan mitoitus tehdä kappaleen 4.3 mukaisesti. Toisiokannattimet tehdään Gyproc S 25 tai S 45 -profiileista. Rakenne kannatetaan väliseinistä esim. Gyproc Duronomic -väliseinäjärjestelmällä, jolloin kattorakenne tukee seinärakenteita sivusuunnassa Gyproc Puurunkoiset sisäkatot 84 Gyproc Käsikirja Gyproc Järjestelmät Kannatinjärjestelmä voi olla kantava tai alakattorakenne. Kipsilevyt asennetaan sisäkattoverhouksena toisokannattajiin tai mahdollisesti suoraan palkkeihin. Toisiokannattajat voidaan tehdä puukoolauksena tai ääneneristystä parantavalla Gyproc AP 25 Profiililla (akustinen jousiranka).

87 2.6 Gyptone-alakatot Järjestelmäkuvaus Gyptone-alakatot koostuvat sileistä tai rei itetyistä alakattokipsilevyistä. Gyptone-alakattolevyillä on äänenvaimennusominaisuuksia, joilla on mahdollista luoda optimaalinen äänimaisema. Levyjen koko ja reunamuotovaihtoehdot antavat vapauksia valita sopivan kattotyypin erilaisiin käyttötarkoituksiin. Järjestelmän edut M1-päästöluokka Hyvät design-mahdollisuudet Tehokas äänenvaimennus Hyvät pintapalo-ominaisuudet Helppo kunnossapito Lisätietoja osoitteesta Gyptonen rei itysmuodot Gyptone-valikoimassa on viisi rei itysmuotoa Gyptone Line Gyptone Point Gyptone Quattro Gyptone Sixto Gyptone Base Levyjä on saatavilla neljällä erilaisella reunamuodolla. Levyt ovat joko avattavia tai kiinteitä. Suuret levykoot Gyptone BIG Rigitone BIG Suuret levykoot mahdollistavat luoda isoja levypintoja ilman näkyviä saumoja. Erikoisratkaisut Gyptone Instant (nopeasti asennettava kokonaisratkaisu äänenvaimennuksen parantamiseen) Gyptone Activ'Air (patentoidut Activ'Air -tuotteet vähentävät sisäilman formaldehydipitoisuuksia Gyptone Bend (taivutettava alakattolevy, joka asennetaan ensiö/toisio- tai GK-kannatinjärjestelmään) Gyptone Plank (mahdollistaa helpon avattavuuden käytäväkatolle) Gyptone Trap (mahdollistaa helpon avattavuuden käytäväkatolle) Gyptone IN (alakattojärjestelmä valaisimien ja ilmanvaihdon yhteensovittamiseen Gyptone BIG -kattotyyppeihin) Muut alakattotuotteet Gyptone Vinyl (rei ittämätön alakattolevy, jossa vinyl-pinta. Levyt asennetaan näkyvään T-listakannatinjärjestelmään) Gyptone BIG -tarkastusluukku (Gyptone BIG -levyille kehitetty tarkastusluukku, joka häviää alakattomaisemaan) 2.6 Gyproc Käsikirja Gyproc Järjestelmät 85

88 2.7.1 Gyproc Debel-kerroslattiajärjestelmä Järjestelmäkuvaus Kerroslattia on asuinkerrostalorakentamiseen kehitetty rakentamismalli. Ratkaisu perustuu kahteen pääkohtaan; kerroslattiaan ja talotekniikkatilaan/-komeroon. Kerroslattia on kantavan betonilaataston päälle tehty lattiarakenne, jossa on asennustila huoneiston taloteknisten järjestelmien vaakasuuntaisille putkille, kanaville, sähköjohdoille yms. 2.7 Talotekniikkatila/-komero on porraskäytävään avautuvalla huoltoluukulla/-ovella varustettu tila, johon taloteknisten järjestelmien pystysuuntaiset putket, kanavat, sähköjohdot yms. on keskitetty. Lisäksi talotekniikkatilassa sijaitsevat kaikki huoneistokohtaiset laitteet (ilmanvaihtokone, vesimittari, venttiilit, lämmityksen säästöventtiilit jne), joilta lähtevät syötöt kerroslattian kautta käyttöpisteille. Tämä ratkaisumalli mahdollistaa asuntojen todellisen muunneltavuuden suunnittelu-, rakentamis- ja asumisvaiheessa. Päällekkäiset huoneistot voivat olla erilaisia ja talotekniikan taso sekä toteutustapa voidaan valita huoneistokohtaisesti. Asumisvaiheessa asunto on helppo muuttaa vastaamaan uuden elämäntilanteen mukanaan tuomia tarpeita muita asukkaita häiritsemättä. Myös ääniteknisesti kerroslattia on edullinen ratkaisu. Rakenteen ansiosta välipohjan askelääneneristävyys paranee huomattavasti. Huoneistoa palvelevat talotekniset laitteet ovat sen huoneiston sisäpuolella, jota ne palvelevat, jolloin äänetkin pysyvät paremmin ko. huoneiston sisällä. Pystysuuntaiset putket on keskitetty ääniteknisesti osastoituun talotekniikkatilaan, jolloin ei ole huoneistojen läpi meneviä pystynousuja aiheuttamassa ääniongelmia. Ratkaisumalli helpottaa huollettavuutta, kun huoltoa ja tarkastusta vaativat laitteet on keskitetty talotekniikkatilaan. Huolto on tällöin suoritettavissa nopeasti ja systemaattisesti huoltosuunnitelman mukaisesti asukkaita häiritsemättä. Kerroslattia on ns. kuivarakentamista. Kaikki kerroslattian materiaalit ovat kuivia eikä välipohjan päälle tule valu-/tasoitekerrosta. Näin valujen ja tasoitteiden käyttö sekä niiden kuivumisen odottelu on minimoitu, jolloin rakentaminen nopeutuu ja kosteusriskit vähenevät. Kerroslattia pitkälle esivalmistettuna tuotteena edellyttää selkeän ja toimivan työmaalogistiikan. 86 Gyproc Käsikirja Gyproc Järjestelmät

89 2.7.1 Gyproc Debel-kerroslattiajärjestelmä Rakenteen ominaisuuksia Debel-kerroslattiajärjestelmä on betonivälipohjiin integroitu nykyaikainen rakennejärjestelmä. Se soveltuu asuin-, majoitus- ja toimistokäyttöön tarkoitettuihin tiloihin ja kohteisiin, joissa kuormitukset ovat vastaavalla tasolla (RakMK B1-3:n mukaisesti pistekuorma 1,5 kn, oleskelukuorma I ja II). Debel on vastaus vaatimuksiin paremmasta välipohjien ääneneristävyydestä, huonetilojen muunneltavuudesta ja rakennuskosteuden hallinnasta. Debel-järjestelmän kehitystyöstä ovat vastanneet Aulis Lundell Oy ja Gyproc. Debel vastaa RakMK:n C1:ssä (Ääneneristys ja meluntorjunta rakennuksessa; määräykset ja ohjeet 1998) esitettyjä vaatimuksia: pienin sallittu ilmaääneneristysluku asuinhuoneiston ja sitä ympäröivien tilojen välillä: R' w = 55 db suurin sallittu askeläänitasoluku asuinhuoneistoa ympäröivistä tiloista keittiöön tai muuhun asuinhuoneeseen: L' n,w = 53 db Debel korjausrakentamisessa Debel soveltuu erinomaisesti korjausrakentamiseen vanhan pintarakenteen vaihtamiseen, koska rakenteelle ei tule näin lisäkuormituksia, kts. alalaattapalkki kappaleesta 3.7. Debel-järjestelmällä on myös helppo tasata vanhan alustan epätasaisuuksia samalla, kun lattiarakenteen alle saadaan mahtumaan talotekniikka-asennukset. Debel-järjestelmällä lattiarakenne liitoksineen voidaan myös tehdä ilmatiiviiksi, mikäli lattian alustilaa halutaan alipaineistaa. Kelluvat lattia Debel-järjestelmää vastaava ääneneristys saavutetaan massiivilaatalla 200 mm ja ontelolaatalla 265 mm, kun pintarakenne on kelluva: 2 x GL 15 ja 30 mm mineraalivillalevy ISOVER FLO. 2.7 Kerroslattiarakennetta toteutettaessa on otettava huomioon myös täydentävät rakennusosat ja LVIStekniikka, jotta ääneneristykseltään hyvä lopputulos voidaan saavuttaa. Lattiarakenne on kauttaaltaan irti kantavista rakenteista, hormeista, LVIS-asennuksista ym. kiinteistä rakenteista. Gyproc Käsikirja Gyproc Järjestelmät 87

90 2.8.1 Kantavien teräsrakenteiden palosuojaus Kantavien teräsrakenteiden palosuojaus Rakenne-esimerkkejä 2.8 Glasroc F Firecase -levyjen avulla saavutetaan hyvä teräsrakenteiden palosuojaus ilman erillisiä kotelorakenteen sisälle kulmiin asennettavia tukiprofiileja. Järjestelmällä voidaan saavuttaa jopa 120 min palosuojaus. Glasroc F Firecase -levyt ovat hyväksyttyjä (VTT:n lausunto VTT-S ) kantavien teräsrakenteiden palosuojaukseen. Kappaleen lopussa olevista taulukoista valitaan tarvittavan paloluokan mukainen Glasroc F -levytyspaksuus. Nämä taulukot perustuvat mitoittavaan teräslämpötilaan T krit =500⁰C, jota voidaan käyttää, jos osoitetaan Eurokoodin ja sen kansallisten liitteiden mukaisin laskelmin, että teräsrakenteiden sortumislämpötila on > 500 ⁰C. Levytys voidaan toteuttaa yhdellä tai kahdella levykerroksella. Levyjä on saatavana 15, 20, 25 ja 30 mm paksuisena Kipsilevyjen palosuojaominaisuudet perustuvat siihen, että levyssä on n. 20 % kemiallisesti sitoutunutta vettä, joka höyrystyy hitaasti sitä mukaa, kun energiaa vapautuu palosta ja tunkeutuu levyyn. Tämän kalsinointivyöhykkeen edellä lämpötila ei nouse yli C. 1. Rakenne Glasroc F Firecase -levyt koostuvat levyn molempiin pintoihin upo tetusta tiheästä lasikuitumatosta ja lasi- sekä selluloosakuiduilla vahvistetusta kipsiytimestä. Levyn tiivis rakenne ja upotettu lasikuitumatto mahdollistaa levyjen kiinnittämisen hakasilla, ruuveilla tai ampumalla suoraan teräkseen Pintakäsittely Glasroc F -levyt tarjoavat tasaisen ja iskunkestävän pinnan, joka voidaan haluttaessa jättää ilman pintakäsittelyä. Glasroc F -levyt voidaan maalata kaikilla sisätilan maaleilla Detaljien selitykset: Kantava teräsrunko 2. Glasroc F -levyt kiinnitetään toisiinsa hakasin tai Glasroc F -ruuvein, k 150 mm. Kiinnitys tukirakenteisiin kohdan 4 mukaisesti Glasroc F -ruuvein, k 150 mm. Kiinnitys kulmalistaan Glasroc F -ruuvein k 150 mm 3. Vaakasaumat limitetään kulmissa min. 600 mm 1) Gypsteel L25/25 kulmalista asennetaan metallikiinnikkein teräsprofiilin laippaan, k 600 mm 60 mm leveä Glasroc F -kaistale ensimmäisen levykerroksen sauman kohdalla 6. Glasroc F kiinnitettynä teräsprofiiliin metallikiinnikkein (lyöntitulppa, -ankkuri tai Hilti X-U -naula) k 300 mm (kiinnikerivi vähintään 25 mm levyreunasta). Huomautus: 1) Pilareilla, joiden uuman korkeus on mm tulee levysasumat tukea samalla tavalla kuin palkeilla detaljin J mukaisesti. Pilarin ja palkin laipan maksimileveys 600 mm. 88 Gyproc Käsikirja Gyproc Järjestelmät

91 2.9 Tarkastusluukut Gyproc tarkastusluukkujen avulla päästään helposti käsiksi rakenteiden sisään tehtyihin asennuksiin. Gyproc tuotevalikoimassa on erilaisia ja eri kokoisia tarkastusluukkuja eri käyttökohteisiin. Paloluukut Vakiotarkastusluukut Gyproc Paloluukku EI30 Helppo ja nopea asentaa tukevasti alustaansa. Jopa 40% kevyempi kuin perinteinen paloluukku.testattu ja hyväksytty EI luokan rakennusosassa (sekä seinässä että katossa), tyyppihyväksytty VTT-RTH Luukku toimii myös ääneneristysluukkuna, R w 38 db. Luukku on palotestattu molemmin puolin sekä vaakaettä pystyasennossa soveltaen standardia SFS-EN Gyproc Paloluukku EI60 Helppo ja nopea asentaa tukevasti alustaansa. Jopa 40% kevyempi kuin perinteinen paloluukku. Testattu ja hyväksytty EI2 60 -luokan rakennusosassa, tyyppihyväksytty VTT-RTH Luukku on palotestattu pystyasennossa soveltaen standardia SFS-EN Luukun ääneneristävyysarvo on R'w 38 db. Gyproc HS Planex Hiussaumaluukku Kipsilevypintainen hiussaumaluukku avautuu ja lukittuu näppärästi yhdellä painalluksella (push-up), työkaluja tai avaimia ei tarvita. Innovatiivisen kiinnitystavan ansiosta kipsikannessa ei ole ruuveja, joka tekee luukun pinnan viimeistelystä helppoa. Luukun pinta voidaan maalata tai tapetoida, jolloin saavutetaan yhtenäisennäköinen katto- tai seinäpinta. Luukussa oleva turvamekanismi estää luukun putoamisen luukkua avatessa. Asennuskehyksen ja kannen välinen tiiviste estää pölyn kerääntymisen luukun reunoihin. Vakiokoot 300x300, 400x400 ja 500x500mm. Gyproc TLP Profilex Push-up -tarkastusluukku Paloluokittelematon tarkastusluukku yksin- ja kaksinkertaisiin Gyproc-levyrakenteisiin seiniin ja sisäkattoihin. Push-up -tarkastusluukku avautuu ja lukittuu näppärästi yhdellä painalluksella, työkaluja tai avaimia ei tarvita. Vakiokoot 300x300, 400x400 ja 500x500mm. 2.9 Gyproc TLS Profilex -tarkastusluukku Paloluokittelematon tarkastusluukku yksin- ja kaksinkertaisiin Gyproc-levyrakenteisiin seiniin ja sisäkattoihin. Varustettu kääntösalpalukolla, joka avataan neliökoloavaimella. Materiaali pinnoitettua, sähkösinkittyä terästä. Väri: Valkea, RAL Vakiokoot 150x x600mm. Gyproc TL-tarkastusluukku Paloluokittelematon tarkastusluukku yksin- ja kaksinkertaisiin Gyproc-levyrakenteisiin seiniin ja sisäkattoihin. Materiaali on 0,5 mm pinnoitettua, sähkösinkittyä terästä. Varustettu saranalla (2 teräspulttia). Väri: Valkea, RR 110. Vakiokoot 200x x600mm. Erikoiskokoja valmistetaan tilauksesta. Poikkileikkaukset ja tarkemmat mitat on esitetty Gyproc käsikirjan kappaleessa 3.9 Gyproc Käsikirja Gyproc Järjestelmät 89

92 2.10 Kiinnittäminen 2.10 Johdanto Gyprocin ohjeistukset ripustuksille Gyproc- ja Rigidurrakenteisiin ja ovikarmien kiinnitykseen kevyillä ja raskailla ovilla. Seuraavassa yleiskuvaus järjestelmistä, kts. tarkemmat tiedot kappaleesta Ripustukset Gyproc-rakenteisiin Gyproc-seinään ja kattoon on helppo kiinnittää kaikkia asumiseen ja sisustamiseen kuuluvia esineitä. Kiinnikevalikoima on laaja. Esineiden kiinnittämisessä seinä- ja kattopintoihin tulee käyttää kulloinkin tarkoitukseen parhaiten soveltuvaa kiinnitystapaa ja kiinnitintyyppiä. Kun käytetään esimerkiksi tässä mainittuja kiinnikkeitä, voidaan olla varmoja siitä, että esineet pysyvät lujasti paikoillaan Ovenkarmien kiinnittäminen Ovenkarmit kiinnitetään RYL ohjeen mukaisesti karmiruuvein tai vastaavin kiinnitysosin. Käytettäessä teräsohutlevyrankoja suositellaan puusoirojen käyttöä oviaukon tukirakenteena. Puu- ja teräsranka voidaan korvata vahvistusrangalla Gyproc GFR tai Gypwood viilupuurangoilla. Kun ovirakenteelta vaaditaan palonkestoa, tulee noudattaa ovivalmistajan ohjeita. Tarkemmat tiedot kappaleessa Kiinnitintyypit Kiinnikkeet on ryhmitelty sen mukaan, miten ne kiinnittyvät kipsilevyrakenteeseen: Kiinnitys suoraan Gyproc-kipsilevyyn Kiinnitys tulpalla Ankkurikiinnitys kipsilevyyn Kiinnitys rankoihin Kiinnitys tukirakenteisiin Tarkemmat tiedot kappaleessa Ripustukset Rigidur-rakenteisiin Rigidur H kuituvahvistelevyillä levytettyihin seiniin on helppo kiinnittää raskaita esineitä suoraan. Esineet vuodaan kiinnittää pelkillä puuruuveilla ilman esiporausta vaativia erikoiskiinnikkeitä tai levyankkureita. Tämä helpottaa huomattavasti esimerkiksi keittiön yläkaappien ja teknisten tilojen laitteiden kiinnittämistä seinään. 90 Gyproc Käsikirja Gyproc Järjestelmät

93 2.11 Tiivistys ja pintakäsittely Äänitekninen tiivistys Työvaiheen tarkoituksena on myös tehdä saumarakenteesta kestävä ja pitää rakenteiden luonnollisesta liikkumisesta johtuvat hiushalkeamat piilossa. Saumauksella voidaan myös varmistaa rakenteen ilmatiiveys. Rakennusosan ääneneristystason saavuttamiseksi on tärkeää tiivistää huolella kaikki liittymät. Tiivistys varmistaa, ettei saumassa esiinny rakojen kautta tapahtuvia ilmavuotoja. Äänitekninen tiivistys voidaan vaihtoehtoisesti tehdä käyttämällä Gyproc-kiskoja ja tiivistysnauhoja tai päällimmäiseen levyyn muodostetulla kittisaumalla. Myös saumanauhan ja tasoitteen käyttö tiivistykseen on mahdollista. Tällöin sallittu liikevara on pienempi kuin kittisaumalla. Alemmissa ääneneristysluokissa (35 db) riittää tiivistysnauha (esim. Gyproc SKP), johon on valmiiksi liimattu 4 mm polyeteeninauha. Ääniluokassa db tarvitaan lisäksi kittisauma tai Gyproc Acounomic -kiskot. Gyproc Acounomic -profiileissa on valmiiksi kiinnitetyt EPDM-kumitiivisteet. Tämän vuoksi työmaalla tehtävää tiivistystä ei tarvita. Acounomicin ansiosta kokonaiskustannukset jäävät siten alhaisemmiksi. Samalla tiivistyksestä tulee tasalaatuinen. Kumitiivisteen ominaisuudet säilyvät vähintään 40 vuotta. Suurempia liikevaroja varten tulee tehdä erityinen liikuntasauma Saumaus ja pintakäsittely Sauma vahvistetaan kartonkisaumanauhalla, jonka tiiviin ja yhtenäisen pinnan ansiosta rakenteiden luonnollisesta liikkumisesta aiheutuvat hiushalkeamat eivät tule näkyviin kuten lasikuitunauhalla. Rei itetty Gyproc Saumanauha varmistaa, ettei nauhan alle tule kuplia. Saumatasoitteeksi suositellaan Gyproc ProMix Mega J -valmistasoitetta, jotka soveltuvat kuiviin tiloihin sauma- ja pintatasoitteeksi seinä- ja kattopintoihin, ruuvin kantojen ja kolojen paikkaukseen sekä kipsipohjaisen laastin pintatasoitukseen. Gyproc ProMix Mega J on kehitetty erityisesti kipsilevyjen saumaamiseen ja tasoittamiseen. Tuote on hyväksytty rakennusmateriaalien parhaaseen päästöluokkaan M Kipsirappaus Gyprocin tuotevalikoimasta löytyy kipsilaasteja eri tarkoituksiin. Laasteja voidaan käyttää kiviaineisten sisäseinien ja -kattojen oikaisuihin ja rappauksiin, kipsile vyjen liimaamiseen useammille alustoille (ei lattioille tai kattoon) sekä roilojen, kolojen yms. täyttöön. Kerrospaksuus rapattaessa tai oikaistaessa seinää 5-35 mm. Katon rappaaminen 5-25 mm. Keskimääräinen laastikerroksen paksuus on yleensä 10 mm. Laatoitettavil la alustoilla laastikerroksen paksuus pitää olla vähintään 10 mm. Laastit on luokiteltu parhaaseen päästöluokkaan M Gyproc G 66 soveltuu levitettäväksi tavanomaisilla tasoiteruiskuilla tai käsin. Gyproc G 66 kipsilaastilla on pitkä työstöaika n. 2-3 h. Gyproc-rakenteet tehdään ilmatiiviiksi. Siten ääni- ja palotekniset vaatimukset täyttyvät normaalisti myös ilman saumojen tasoittamista, kts. paloluokiteltujen rakenteiden osalta levyjen kiinnitys ja saumausoh jeet ( ). Palo- ja äänitekniset liittymärakenteiden tiivistykset tehdään Gyprocin ohjeiden mukaan. Huolellisen saumauksen avulla saadaan pinnoituksel le tasainen ja ehyt alusta käyttämällä reunaohennettuja Gyproc-kipsilevyjä. Paras lopputulos kattojen ja korkeiden seinien tasoituksessa saadaan käyttämällä Gyproc Planum -kipsilevyä, koska sen kaikki levyreunat on reunaohennettu ja myös päätysaumat saadaan silotettua pinnan tasoon. Gyproc G 77 Gold käsikipsilaasti, on hienojakoinen laasti joka levitetää käsin. Laastin työstöailka veden lisäämisen jälkeen on n. 2 h. Gyproc Super kiinnityskipsi on erityisesti koristelistojen kiinnittämiseen tarkoitettu kipsilaasti. Voidaan myös käyttää pieniin paikkauksiin ja tasoituksiin. Sitoutumisaika n. 1 h. Gyproc Käsikirja Gyproc Järjestelmät 91
