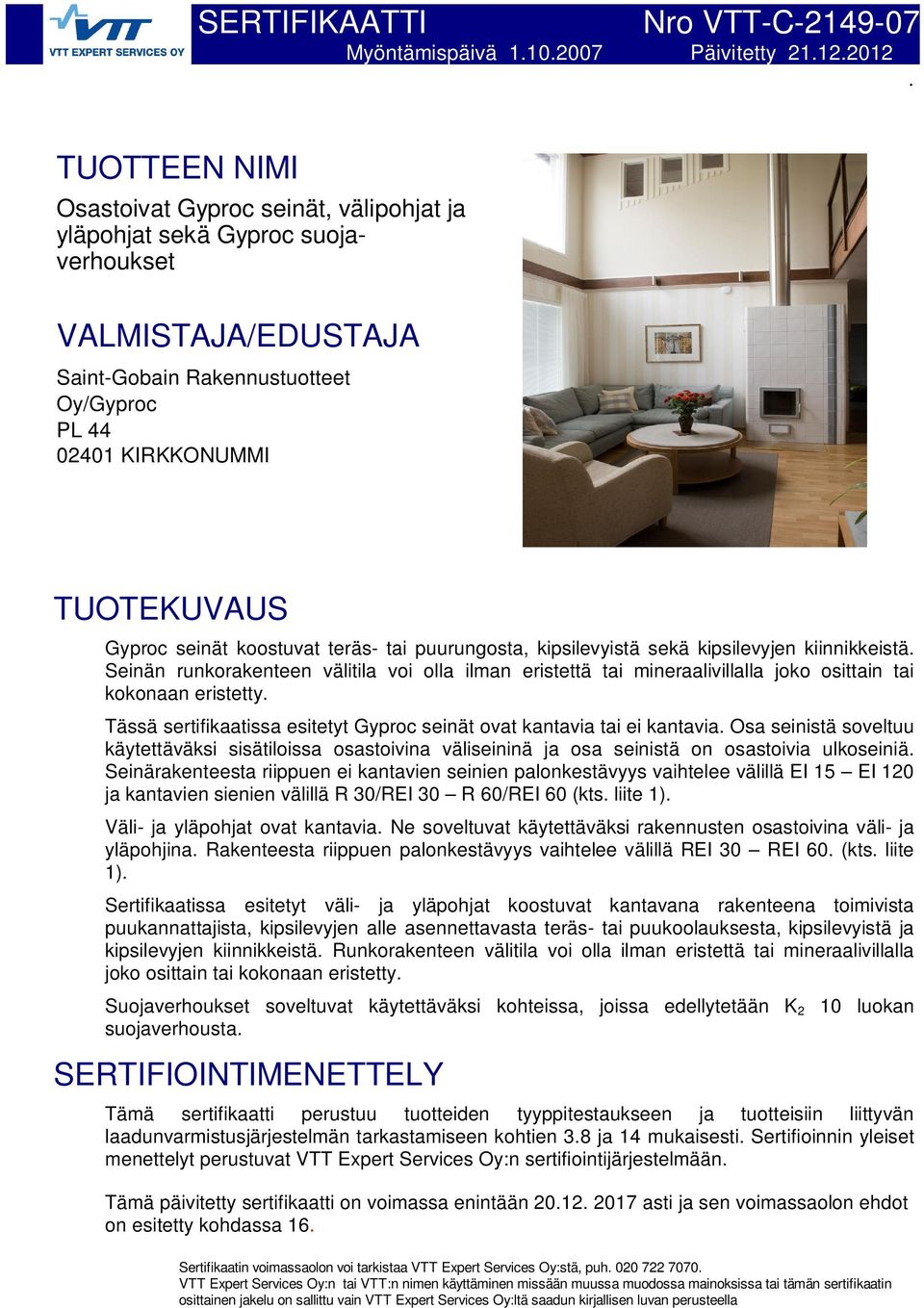

1 SERTIFIKAATTI Nro VTT-C Myöntämispäivä Päivitetty TUOTTEEN NIMI Osastoivat Gyproc seinät, välipohjat ja yläpohjat sekä Gyproc suojaverhoukset VALMISTAJA/EDUSTAJA Saint-Gobain Rakennustuotteet Oy/Gyproc PL KIRKKONUMMI TUOTEKUVAUS Gyproc seinät koostuvat teräs- tai puurungosta, kipsilevyistä sekä kipsilevyjen kiinnikkeistä. Seinän runkorakenteen välitila voi olla ilman eristettä tai mineraalivillalla joko osittain tai kokonaan eristetty. Tässä sertifikaatissa esitetyt Gyproc seinät ovat kantavia tai ei kantavia. Osa seinistä soveltuu käytettäväksi sisätiloissa osastoivina väliseininä ja osa seinistä on osastoivia ulkoseiniä. Seinärakenteesta riippuen ei kantavien seinien palonkestävyys vaihtelee välillä EI 15 EI 120 ja kantavien sienien välillä R 30/REI 30 R 60/REI 60 (kts. liite 1). Väli- ja yläpohjat ovat kantavia. Ne soveltuvat käytettäväksi rakennusten osastoivina väli- ja yläpohjina. Rakenteesta riippuen palonkestävyys vaihtelee välillä REI 30 REI 60. (kts. liite 1). Sertifikaatissa esitetyt väli- ja yläpohjat koostuvat kantavana rakenteena toimivista puukannattajista, kipsilevyjen alle asennettavasta teräs- tai puukoolauksesta, kipsilevyistä ja kipsilevyjen kiinnikkeistä. Runkorakenteen välitila voi olla ilman eristettä tai mineraalivillalla joko osittain tai kokonaan eristetty. Suojaverhoukset soveltuvat käytettäväksi kohteissa, joissa edellytetään K 2 10 luokan suojaverhousta. SERTIFIOINTIMENETTELY Tämä sertifikaatti perustuu tuotteiden tyyppitestaukseen ja tuotteisiin liittyvän laadunvarmistusjärjestelmän tarkastamiseen kohtien 3.8 ja 14 mukaisesti. Sertifioinnin yleiset menettelyt perustuvat VTT Expert Services Oy:n sertifiointijärjestelmään. Tämä päivitetty sertifikaatti on voimassa enintään asti ja sen voimassaolon ehdot on esitetty kohdassa 16. Sertifikaatin voimassaolon voi tarkistaa VTT Expert Services Oy:stä, puh VTT Expert Services Oy:n tai VTT:n nimen käyttäminen missään muussa muodossa mainoksissa tai tämän sertifikaatin osittainen jakelu on sallittu vain VTT Expert Services Oy:ltä saadun kirjallisen luvan perusteella

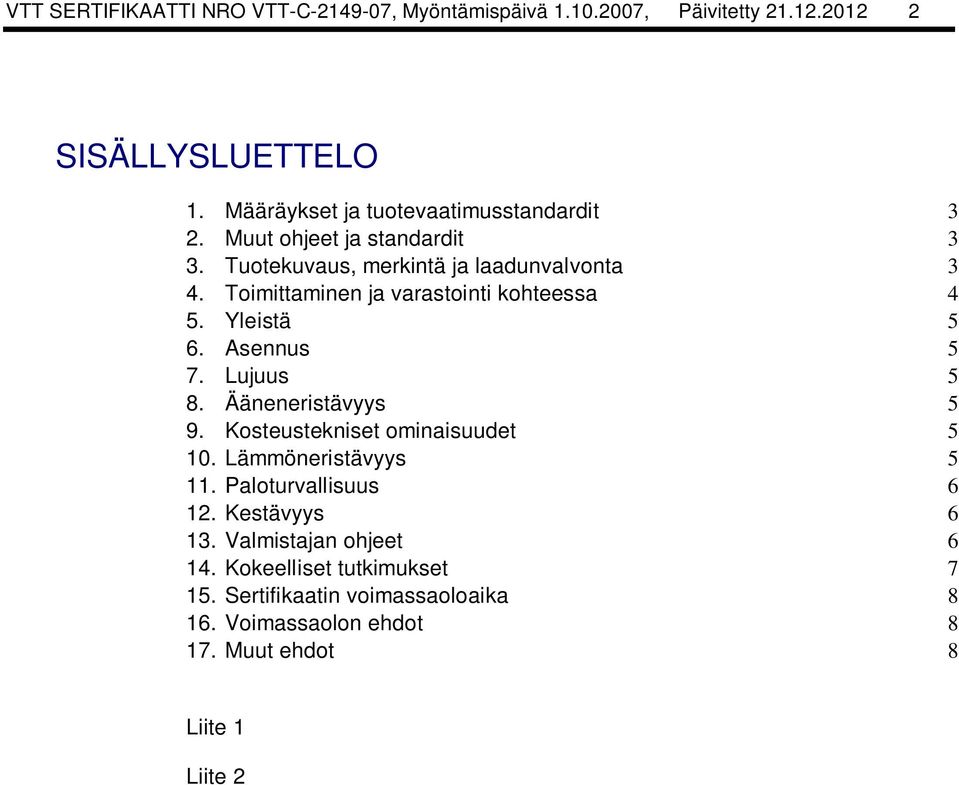

2 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty SISÄLLYSLUETTELO 1. Määräykset ja tuotevaatimusstandardit 3 2. Muut ohjeet ja standardit 3 3. Tuotekuvaus, merkintä ja laadunvalvonta 3 4. Toimittaminen ja varastointi kohteessa 4 5. Yleistä 5 6. Asennus 5 7. Lujuus 5 8. Ääneneristävyys 5 9. Kosteustekniset ominaisuudet Lämmöneristävyys Paloturvallisuus Kestävyys Valmistajan ohjeet Kokeelliset tutkimukset Sertifikaatin voimassaoloaika Voimassaolon ehdot Muut ehdot 8 Liite 1 Liite 2

3 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty MÄÄRÄYKSET, STANDARDIT JA OHJEET 1. Määräykset ja tuotevaatimusstandardit 1.1 VTT Expert Services Oy:n selvitysten mukaan Gyproc kantamattomat ja kantavat, osastoivat ulkoseinät ja väliseinät, Gyproc osastoivat ylä- ja välipohjat sekä Gyproc suojaverhoukset täyttävät niiden käytön kannalta oleelliset seuraavissa Suomen rakentamismääräyskokoelman eri osissa ja standardeissa esitetyt vaatimukset E1 Rakennusten paloturvallisuus, Määräykset ja ohjeet 2011, tämän sertifikaatin kohdan 11 mukaan TUOTETIEDOT 2. Muut ohjeet ja standardit 2.1 Tuotteen valmistaja on ilmoittanut noudattavansa seuraavia ohjeita ja standardeja: Sisä RYL 2013, Rakennustöiden yleiset laatuvaatimukset, Talonrakennuksen sisätyöt, RT , Rakennustietosäätiö, Gyproc Käsikirja Kevytrakennejärjestelmät, 2012, Saint-Gobain Rakennustuotteet Oy. SFS-EN-ISO 9001, Laatujärjestelmät. Vaatimukset. SFS-EN-ISO 14001, Ympäristöjärjestelmät. Vaatimukset ja opastusta niiden soveltamisesta. 3. Tuotekuvaus, merkintä ja laadunvalvonta 3.1 Gyproc osastoivissa/paloluokitelluissa seinärakenteissa käytetään seuraavia kipsilevytyyppejä: Gyproc Normaali kipsilevy GN 13 ja GNE 13 Ergo Gyproc Erikoiskova kipsilevy GEK 13 ja GEKE 13 Ergo Gyproc Palonsuojakipsilevy GF 15 Protect F ja GFE 15 Ergo Rigidur Kuituvahvistekipsilevy GFH 13 Gyproc Märkätilalevy GRI 13 ja GRIE 13 Ergo Glasroc H Märkätilalevy GHO 13 Ocean ja GHOE 13 Ocean Ergo Aquaroc 13 Sementtilevy Gyproc Tuulensuojakipsilevy GTS 9 Glasroc H Tuulensuojalevy GHS 9 Storm 3.2 Suojaverhouksena voidaan käyttää kohdassa 3.1 esitettyjen levytyyppien lisäksi seuraavia kipsilevytyyppejä. Gyproc Sisäverhouslevy GPL 13 Planum ja GPLE 13 Planum Ergo

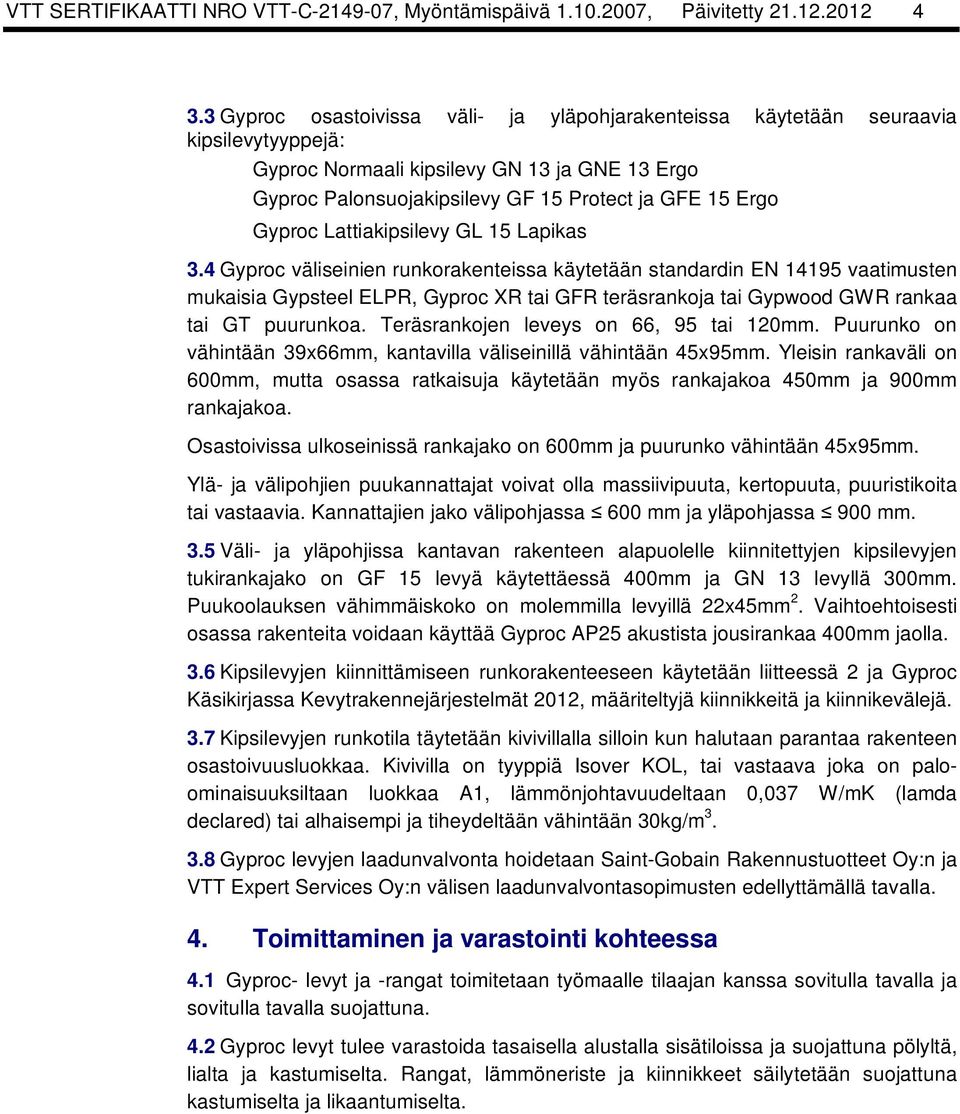

4 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty Gyproc osastoivissa väli- ja yläpohjarakenteissa käytetään seuraavia kipsilevytyyppejä: Gyproc Normaali kipsilevy GN 13 ja GNE 13 Ergo Gyproc Palonsuojakipsilevy GF 15 Protect ja GFE 15 Ergo Gyproc Lattiakipsilevy GL 15 Lapikas 3.4 Gyproc väliseinien runkorakenteissa käytetään standardin EN vaatimusten mukaisia Gypsteel ELPR, Gyproc XR tai GFR teräsrankoja tai Gypwood GWR rankaa tai GT puurunkoa. Teräsrankojen leveys on 66, 95 tai 120mm. Puurunko on vähintään 39x66mm, kantavilla väliseinillä vähintään 45x95mm. Yleisin rankaväli on 600mm, mutta osassa ratkaisuja käytetään myös rankajakoa 450mm ja 900mm rankajakoa. Osastoivissa ulkoseinissä rankajako on 600mm ja puurunko vähintään 45x95mm. Ylä- ja välipohjien puukannattajat voivat olla massiivipuuta, kertopuuta, puuristikoita tai vastaavia. Kannattajien jako välipohjassa 600 mm ja yläpohjassa 900 mm. 3.5 Väli- ja yläpohjissa kantavan rakenteen alapuolelle kiinnitettyjen kipsilevyjen tukirankajako on GF 15 levyä käytettäessä 400mm ja GN 13 levyllä 300mm. Puukoolauksen vähimmäiskoko on molemmilla levyillä 22x45mm 2. Vaihtoehtoisesti osassa rakenteita voidaan käyttää Gyproc AP25 akustista jousirankaa 400mm jaolla. 3.6 Kipsilevyjen kiinnittämiseen runkorakenteeseen käytetään liitteessä 2 ja Gyproc Käsikirjassa Kevytrakennejärjestelmät 2012, määriteltyjä kiinnikkeitä ja kiinnikevälejä. 3.7 Kipsilevyjen runkotila täytetään kivivillalla silloin kun halutaan parantaa rakenteen osastoivuusluokkaa. Kivivilla on tyyppiä Isover KOL, tai vastaava joka on paloominaisuuksiltaan luokkaa A1, lämmönjohtavuudeltaan 0,037 W/mK (lamda declared) tai alhaisempi ja tiheydeltään vähintään 30kg/m Gyproc levyjen laadunvalvonta hoidetaan Saint-Gobain Rakennustuotteet Oy:n ja VTT Expert Services Oy:n välisen laadunvalvontasopimusten edellyttämällä tavalla. 4. Toimittaminen ja varastointi kohteessa 4.1 Gyproc- levyt ja -rangat toimitetaan työmaalle tilaajan kanssa sovitulla tavalla ja sovitulla tavalla suojattuna. 4.2 Gyproc levyt tulee varastoida tasaisella alustalla sisätiloissa ja suojattuna pölyltä, lialta ja kastumiselta. Rangat, lämmöneriste ja kiinnikkeet säilytetään suojattuna kastumiselta ja likaantumiselta.

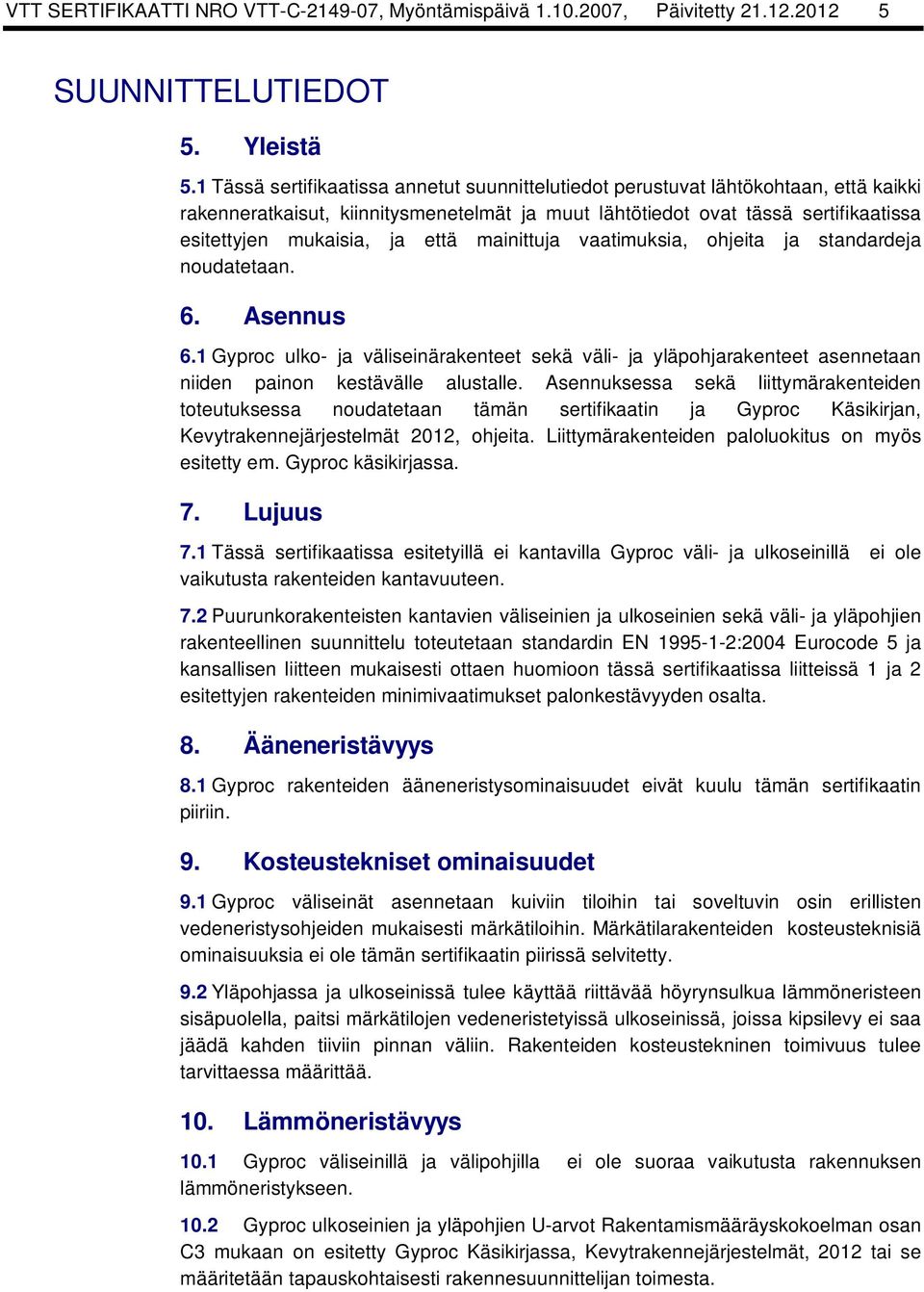

5 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty SUUNNITTELUTIEDOT 5. Yleistä 5.1 Tässä sertifikaatissa annetut suunnittelutiedot perustuvat lähtökohtaan, että kaikki rakenneratkaisut, kiinnitysmenetelmät ja muut lähtötiedot ovat tässä sertifikaatissa esitettyjen mukaisia, ja että mainittuja vaatimuksia, ohjeita ja standardeja noudatetaan. 6. Asennus 6.1 Gyproc ulko- ja väliseinärakenteet sekä väli- ja yläpohjarakenteet asennetaan niiden painon kestävälle alustalle. Asennuksessa sekä liittymärakenteiden toteutuksessa noudatetaan tämän sertifikaatin ja Gyproc Käsikirjan, Kevytrakennejärjestelmät 2012, ohjeita. Liittymärakenteiden paloluokitus on myös esitetty em. Gyproc käsikirjassa. 7. Lujuus 7.1 Tässä sertifikaatissa esitetyillä ei kantavilla Gyproc väli- ja ulkoseinillä ei ole vaikutusta rakenteiden kantavuuteen. 7.2 Puurunkorakenteisten kantavien väliseinien ja ulkoseinien sekä väli- ja yläpohjien rakenteellinen suunnittelu toteutetaan standardin EN :2004 Eurocode 5 ja kansallisen liitteen mukaisesti ottaen huomioon tässä sertifikaatissa liitteissä 1 ja 2 esitettyjen rakenteiden minimivaatimukset palonkestävyyden osalta. 8. Ääneneristävyys 8.1 Gyproc rakenteiden ääneneristysominaisuudet eivät kuulu tämän sertifikaatin piiriin. 9. Kosteustekniset ominaisuudet 9.1 Gyproc väliseinät asennetaan kuiviin tiloihin tai soveltuvin osin erillisten vedeneristysohjeiden mukaisesti märkätiloihin. Märkätilarakenteiden kosteusteknisiä ominaisuuksia ei ole tämän sertifikaatin piirissä selvitetty. 9.2 Yläpohjassa ja ulkoseinissä tulee käyttää riittävää höyrynsulkua lämmöneristeen sisäpuolella, paitsi märkätilojen vedeneristetyissä ulkoseinissä, joissa kipsilevy ei saa jäädä kahden tiiviin pinnan väliin. Rakenteiden kosteustekninen toimivuus tulee tarvittaessa määrittää. 10. Lämmöneristävyys 10.1 Gyproc väliseinillä ja välipohjilla ei ole suoraa vaikutusta rakennuksen lämmöneristykseen Gyproc ulkoseinien ja yläpohjien U-arvot Rakentamismääräyskokoelman osan C3 mukaan on esitetty Gyproc Käsikirjassa, Kevytrakennejärjestelmät, 2012 tai se määritetään tapauskohtaisesti rakennesuunnittelijan toimesta.

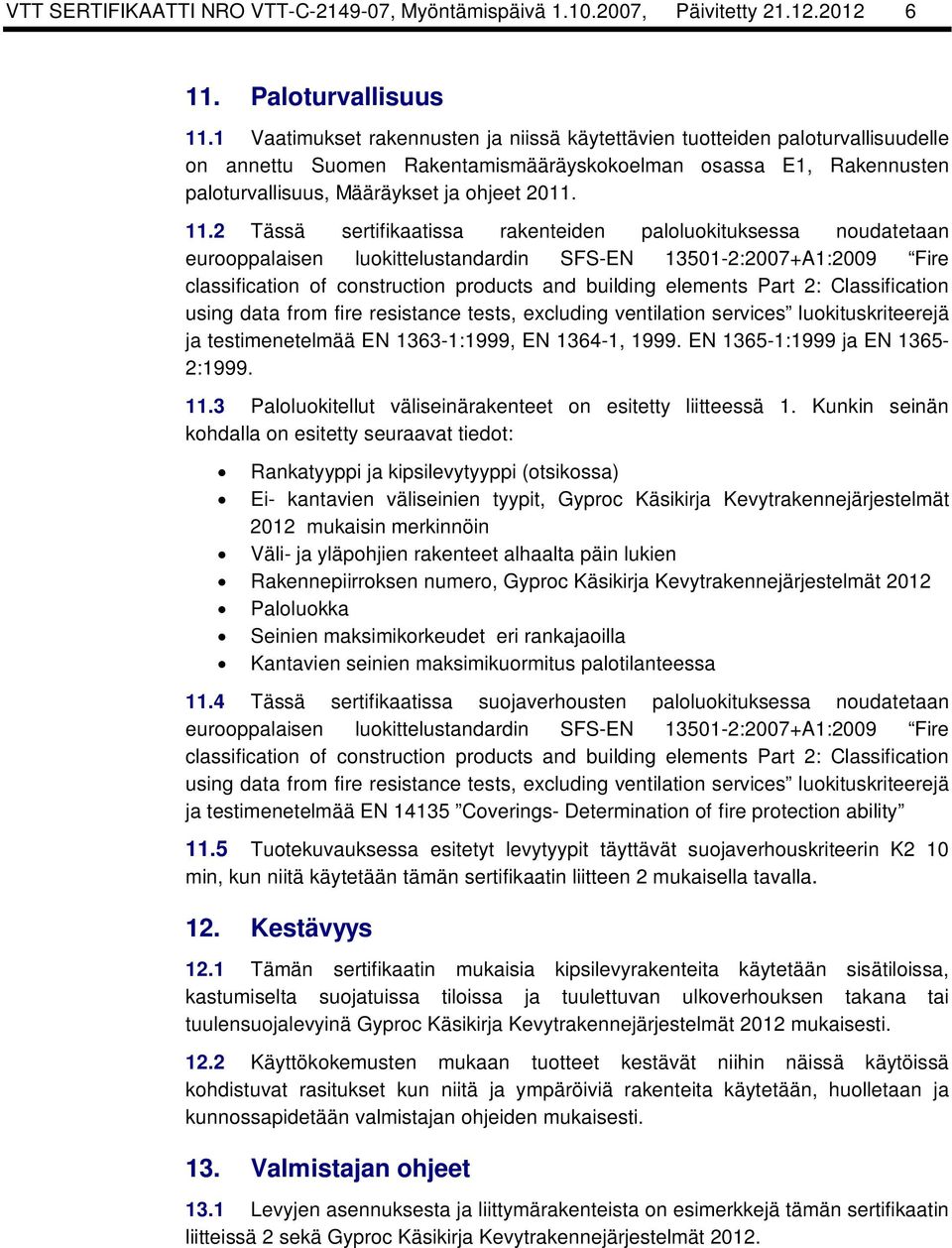

6 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty Paloturvallisuus 11.1 Vaatimukset rakennusten ja niissä käytettävien tuotteiden paloturvallisuudelle on annettu Suomen Rakentamismääräyskokoelman osassa E1, Rakennusten paloturvallisuus, Määräykset ja ohjeet Tässä sertifikaatissa rakenteiden paloluokituksessa noudatetaan eurooppalaisen luokittelustandardin SFS-EN :2007+A1:2009 Fire classification of construction products and building elements Part 2: Classification using data from fire resistance tests, excluding ventilation services luokituskriteerejä ja testimenetelmää EN :1999, EN , EN :1999 ja EN : Paloluokitellut väliseinärakenteet on esitetty liitteessä 1. Kunkin seinän kohdalla on esitetty seuraavat tiedot: Rankatyyppi ja kipsilevytyyppi (otsikossa) Ei- kantavien väliseinien tyypit, Gyproc Käsikirja Kevytrakennejärjestelmät 2012 mukaisin merkinnöin Väli- ja yläpohjien rakenteet alhaalta päin lukien Rakennepiirroksen numero, Gyproc Käsikirja Kevytrakennejärjestelmät 2012 Paloluokka Seinien maksimikorkeudet eri rankajaoilla Kantavien seinien maksimikuormitus palotilanteessa 11.4 Tässä sertifikaatissa suojaverhousten paloluokituksessa noudatetaan eurooppalaisen luokittelustandardin SFS-EN :2007+A1:2009 Fire classification of construction products and building elements Part 2: Classification using data from fire resistance tests, excluding ventilation services luokituskriteerejä ja testimenetelmää EN Coverings- Determination of fire protection ability 11.5 Tuotekuvauksessa esitetyt levytyypit täyttävät suojaverhouskriteerin K2 10 min, kun niitä käytetään tämän sertifikaatin liitteen 2 mukaisella tavalla. 12. Kestävyys 12.1 Tämän sertifikaatin mukaisia kipsilevyrakenteita käytetään sisätiloissa, kastumiselta suojatuissa tiloissa ja tuulettuvan ulkoverhouksen takana tai tuulensuojalevyinä Gyproc Käsikirja Kevytrakennejärjestelmät 2012 mukaisesti Käyttökokemusten mukaan tuotteet kestävät niihin näissä käytöissä kohdistuvat rasitukset kun niitä ja ympäröiviä rakenteita käytetään, huolletaan ja kunnossapidetään valmistajan ohjeiden mukaisesti. 13. Valmistajan ohjeet 13.1 Levyjen asennuksesta ja liittymärakenteista on esimerkkejä tämän sertifikaatin liitteissä 2 sekä Gyproc Käsikirja Kevytrakennejärjestelmät 2012.

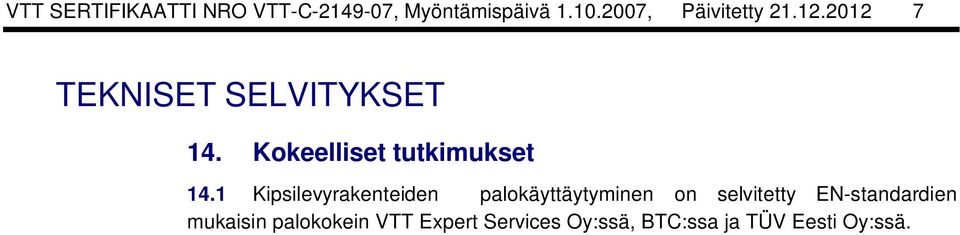

7 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty TEKNISET SELVITYKSET 14. Kokeelliset tutkimukset 14.1 Kipsilevyrakenteiden palokäyttäytyminen on selvitetty EN-standardien mukaisin palokokein VTT Expert Services Oy:ssä, BTC:ssa ja TÜV Eesti Oy:ssä.

8 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty SERTIFIKAATIN VOIMASSAOLO 15. Sertifikaatin voimassaoloaika Tämä sertifikaatti on voimassa enintään asti. 16. Voimassaolon ehdot Sertifikaatti on voimassa sillä edellytyksellä, että tuotetta ei oleellisesti muuteta ja että valmistajalla on voimassaoleva laadunvalvontasopimus. Luettelo voimassaolevista sertifikaateista on saatavissa VTT Expert Services Oy:stä. 17. Muut ehdot Tässä sertifikaatissa esitetyt viittaukset Rakentamismääräyskokoelman julkaisuihin ja standardeihin koskevat näitä siinä muodossa, kuin ne olivat voimassa sertifikaatin antopäivänä. Tässä sertifikaatissa esitetyt suositukset tuotteen turvallisesta käytöstä ovat vähimmäisvaatimuksia, joita on noudatettava tuotetta käytettäessä. Sertifikaatti ei kumoa laissa ja asetuksissa esitettyjä nykyisiä tai tulevia vaatimuksia. Sen lisäksi, mitä tässä sertifikaatissa on esitetty, noudatetaan suunnittelussa, valmistuksessa ja käytössä yleistä hyvää rakentamistapaa. Tuotteen laadusta ja jatkuvasta laadunvalvonnasta vastaa valmistaja. VTT Expert Services Oy ei tämän sertifikaatin myöntäessään sitoudu minkäänlaiseen vahingonkorvausvastuuseen henkilö- tai muusta vahingosta, mikä sertifikaatin mukaista tuotetta käytettäessä välittömästi tai epäsuorasti mahdollisesti aiheutuu. VTT Expert Services Oy:n käsityksen mukaan osastoivat Gyproc seinät sekä väli- ja yläpohjat väliseinät ja Gyproc suojaverhoukset soveltuvat tässä sertifikaatissa esitetyllä tavalla rakennuskäyttöön. Tämä päivitetty sertifikaatti nro VTT-C on edellä olevan mukaisesti myönnetty Saint-Gobain Rakennustuotteet Oy:lle VTT Expert Services Oy:n puolesta Lina Markelin-Rantala Tiimipäällikkö Liisa Rautiainen Arviointipäällikkö VTT EXPERT SEVICES OY Sertifiointi ja tuotehyväksyntä PL 1001, VTT Puh Faksi etunimi.sukunimi@vtt.fi Y-tunnus

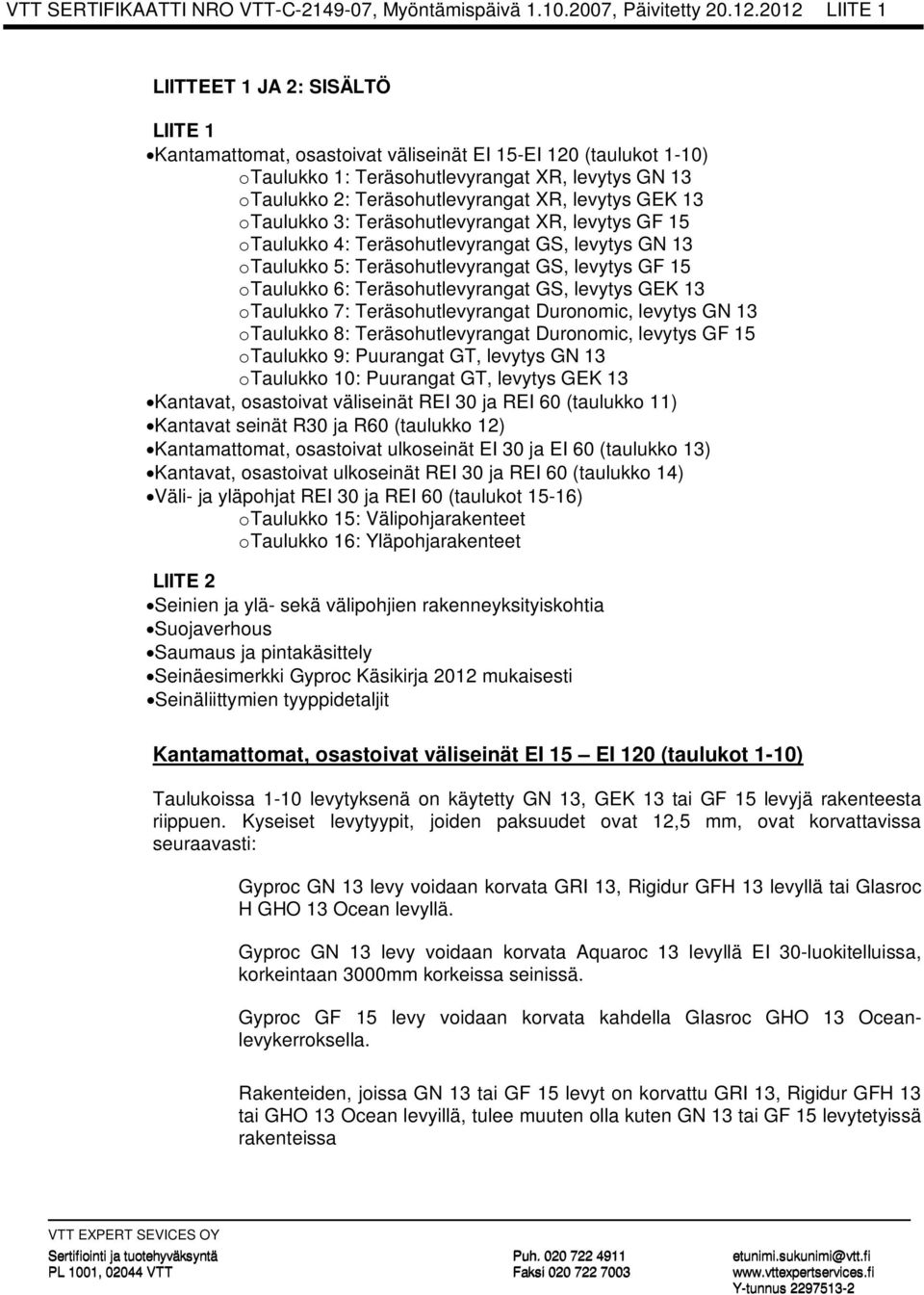

9 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty LIITE 1 LIITTEET 1 JA 2: SISÄLTÖ LIITE 1 Kantamattomat, osastoivat väliseinät EI 15-EI 120 (taulukot 1-10) o Taulukko 1: Teräsohutlevyrangat XR, levytys GN 13 o Taulukko 2: Teräsohutlevyrangat XR, levytys GEK 13 o Taulukko 3: Teräsohutlevyrangat XR, levytys GF 15 o Taulukko 4: Teräsohutlevyrangat GS, levytys GN 13 o Taulukko 5: Teräsohutlevyrangat GS, levytys GF 15 o Taulukko 6: Teräsohutlevyrangat GS, levytys GEK 13 o Taulukko 7: Teräsohutlevyrangat Duronomic, levytys GN 13 o Taulukko 8: Teräsohutlevyrangat Duronomic, levytys GF 15 o Taulukko 9: Puurangat GT, levytys GN 13 o Taulukko 10: Puurangat GT, levytys GEK 13 Kantavat, osastoivat väliseinät REI 30 ja REI 60 (taulukko 11) Kantavat seinät R30 ja R60 (taulukko 12) Kantamattomat, osastoivat ulkoseinät EI 30 ja EI 60 (taulukko 13) Kantavat, osastoivat ulkoseinät REI 30 ja REI 60 (taulukko 14) Väli- ja yläpohjat REI 30 ja REI 60 (taulukot 15-16) o Taulukko 15: Välipohjarakenteet o Taulukko 16: Yläpohjarakenteet LIITE 2 Seinien ja ylä- sekä välipohjien rakenneyksityiskohtia Suojaverhous Saumaus ja pintakäsittely Seinäesimerkki Gyproc Käsikirja 2012 mukaisesti Seinäliittymien tyyppidetaljit Kantamattomat, osastoivat väliseinät EI 15 EI 120 (taulukot 1-10) Taulukoissa 1-10 levytyksenä on käytetty GN 13, GEK 13 tai GF 15 levyjä rakenteesta riippuen. Kyseiset levytyypit, joiden paksuudet ovat 12,5 mm, ovat korvattavissa seuraavasti: Gyproc GN 13 levy voidaan korvata GRI 13, Rigidur GFH 13 levyllä tai Glasroc H GHO 13 Ocean levyllä. Gyproc GN 13 levy voidaan korvata Aquaroc 13 levyllä EI 30-luokitelluissa, korkeintaan 3000mm korkeissa seinissä. Gyproc GF 15 levy voidaan korvata kahdella Glasroc GHO 13 Oceanlevykerroksella. Rakenteiden, joissa GN 13 tai GF 15 levyt on korvattu GRI 13, Rigidur GFH 13 tai GHO 13 Ocean levyillä, tulee muuten olla kuten GN 13 tai GF 15 levytetyissä rakenteissa VTT EXPERT SEVICES OY Sertifiointi ja tuotehyväksyntä PL 1001, VTT Puh Faksi etunimi.sukunimi@vtt.fi Y-tunnus

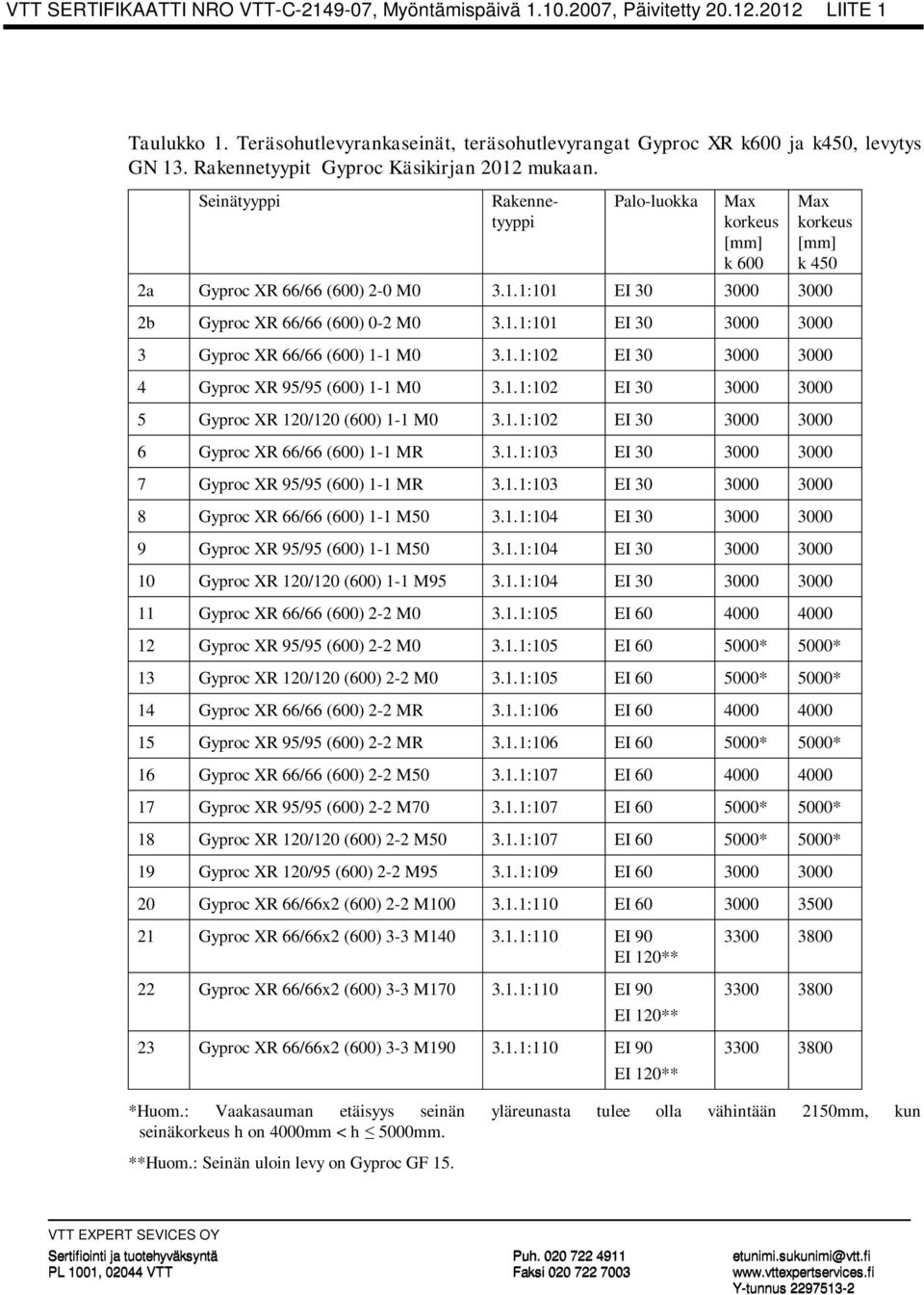

10 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty LIITE 1 Taulukko 1. Teräsohutlevyrankaseinät, teräsohutlevyrangat Gyproc XR k600 ja k450, levytys GN 13. Rakennetyypit Gyproc Käsikirjan 2012 mukaan. Seinätyyppi Rakennetyyppi Palo-luokka Max korkeus [mm] k 600 Max korkeus [mm] k 450 2a Gyproc XR 66/66 (600) 2-0 M :101 EI b Gyproc XR 66/66 (600) 0-2 M :101 EI Gyproc XR 66/66 (600) 1-1 M :102 EI Gyproc XR 95/95 (600) 1-1 M :102 EI Gyproc XR 120/120 (600) 1-1 M :102 EI Gyproc XR 66/66 (600) 1-1 MR 3.1.1:103 EI Gyproc XR 95/95 (600) 1-1 MR 3.1.1:103 EI Gyproc XR 66/66 (600) 1-1 M :104 EI Gyproc XR 95/95 (600) 1-1 M :104 EI Gyproc XR 120/120 (600) 1-1 M :104 EI Gyproc XR 66/66 (600) 2-2 M :105 EI Gyproc XR 95/95 (600) 2-2 M :105 EI * 5000* 13 Gyproc XR 120/120 (600) 2-2 M :105 EI * 5000* 14 Gyproc XR 66/66 (600) 2-2 MR 3.1.1:106 EI Gyproc XR 95/95 (600) 2-2 MR 3.1.1:106 EI * 5000* 16 Gyproc XR 66/66 (600) 2-2 M :107 EI Gyproc XR 95/95 (600) 2-2 M :107 EI * 5000* 18 Gyproc XR 120/120 (600) 2-2 M :107 EI * 5000* 19 Gyproc XR 120/95 (600) 2-2 M :109 EI Gyproc XR 66/66x2 (600) 2-2 M :110 EI Gyproc XR 66/66x2 (600) 3-3 M :110 EI 90 EI 120** 22 Gyproc XR 66/66x2 (600) 3-3 M :110 EI 90 EI 120** 23 Gyproc XR 66/66x2 (600) 3-3 M :110 EI 90 EI 120** *Huom.: Vaakasauman etäisyys seinän yläreunasta tulee olla vähintään 2150mm, kun seinäkorkeus h on 4000mm < h 5000mm. **Huom.: Seinän uloin levy on Gyproc GF 15. VTT EXPERT SEVICES OY Sertifiointi ja tuotehyväksyntä PL 1001, VTT Puh Faksi etunimi.sukunimi@vtt.fi Y-tunnus

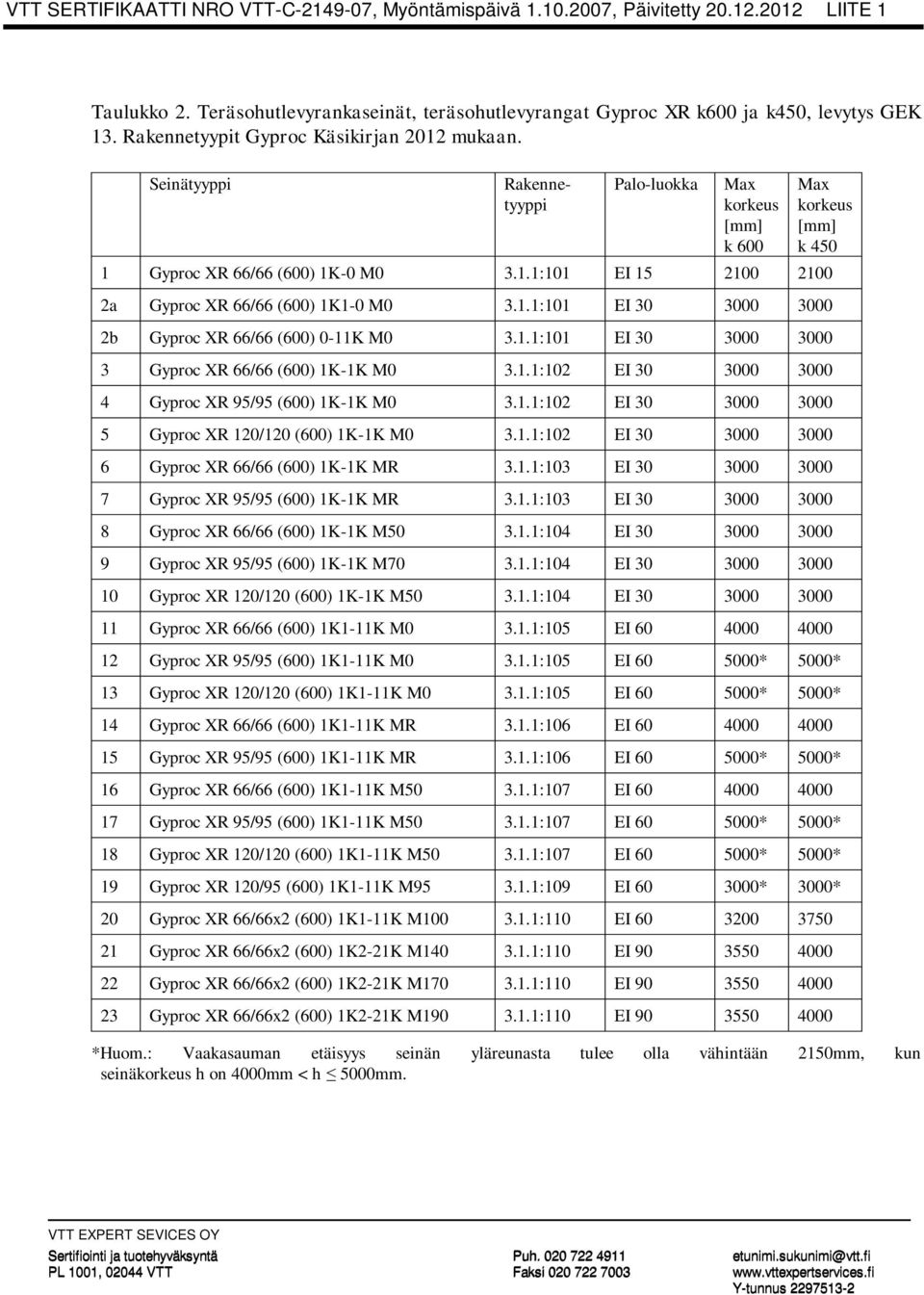

11 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty LIITE 1 Taulukko 2. Teräsohutlevyrankaseinät, teräsohutlevyrangat Gyproc XR k600 ja k450, levytys GEK 13. Rakennetyypit Gyproc Käsikirjan 2012 mukaan. Seinätyyppi Rakennetyyppi Palo-luokka Max korkeus [mm] k 600 Max korkeus [mm] k Gyproc XR 66/66 (600) 1K-0 M :101 EI a Gyproc XR 66/66 (600) 1K1-0 M :101 EI b Gyproc XR 66/66 (600) 0-11K M :101 EI Gyproc XR 66/66 (600) 1K-1K M :102 EI Gyproc XR 95/95 (600) 1K-1K M :102 EI Gyproc XR 120/120 (600) 1K-1K M :102 EI Gyproc XR 66/66 (600) 1K-1K MR 3.1.1:103 EI Gyproc XR 95/95 (600) 1K-1K MR 3.1.1:103 EI Gyproc XR 66/66 (600) 1K-1K M :104 EI Gyproc XR 95/95 (600) 1K-1K M :104 EI Gyproc XR 120/120 (600) 1K-1K M :104 EI Gyproc XR 66/66 (600) 1K1-11K M :105 EI Gyproc XR 95/95 (600) 1K1-11K M :105 EI * 5000* 13 Gyproc XR 120/120 (600) 1K1-11K M :105 EI * 5000* 14 Gyproc XR 66/66 (600) 1K1-11K MR 3.1.1:106 EI Gyproc XR 95/95 (600) 1K1-11K MR 3.1.1:106 EI * 5000* 16 Gyproc XR 66/66 (600) 1K1-11K M :107 EI Gyproc XR 95/95 (600) 1K1-11K M :107 EI * 5000* 18 Gyproc XR 120/120 (600) 1K1-11K M :107 EI * 5000* 19 Gyproc XR 120/95 (600) 1K1-11K M :109 EI * 3000* 20 Gyproc XR 66/66x2 (600) 1K1-11K M :110 EI Gyproc XR 66/66x2 (600) 1K2-21K M :110 EI Gyproc XR 66/66x2 (600) 1K2-21K M :110 EI Gyproc XR 66/66x2 (600) 1K2-21K M :110 EI *Huom.: Vaakasauman etäisyys seinän yläreunasta tulee olla vähintään 2150mm, kun seinäkorkeus h on 4000mm < h 5000mm. VTT EXPERT SEVICES OY Sertifiointi ja tuotehyväksyntä PL 1001, VTT Puh Faksi etunimi.sukunimi@vtt.fi Y-tunnus

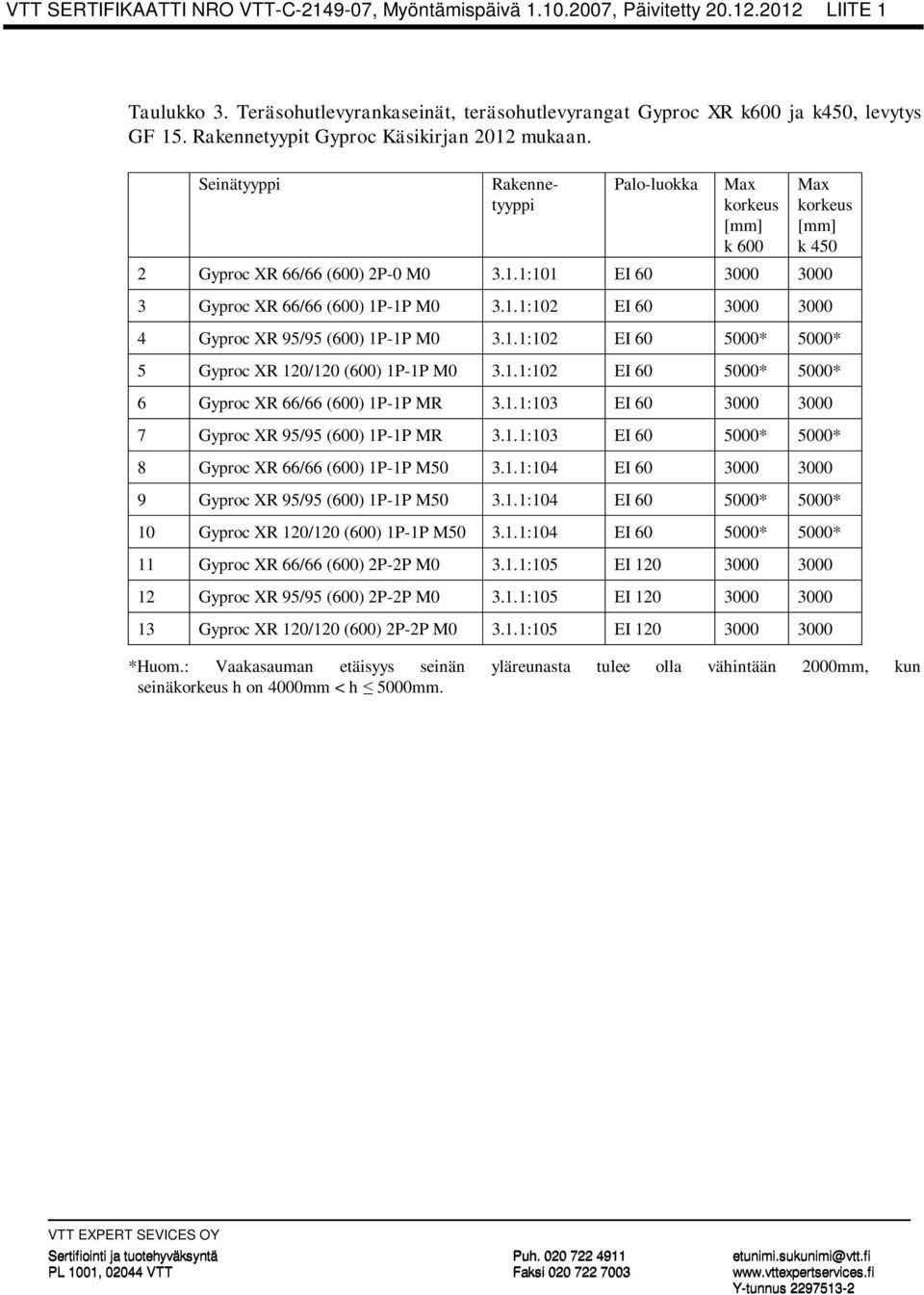

12 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty LIITE 1 Taulukko 3. Teräsohutlevyrankaseinät, teräsohutlevyrangat Gyproc XR k600 ja k450, levytys GF 15. Rakennetyypit Gyproc Käsikirjan 2012 mukaan. Seinätyyppi Rakennetyyppi Palo-luokka Max korkeus [mm] k 600 Max korkeus [mm] k Gyproc XR 66/66 (600) 2P-0 M :101 EI Gyproc XR 66/66 (600) 1P-1P M :102 EI Gyproc XR 95/95 (600) 1P-1P M :102 EI * 5000* 5 Gyproc XR 120/120 (600) 1P-1P M :102 EI * 5000* 6 Gyproc XR 66/66 (600) 1P-1P MR 3.1.1:103 EI Gyproc XR 95/95 (600) 1P-1P MR 3.1.1:103 EI * 5000* 8 Gyproc XR 66/66 (600) 1P-1P M :104 EI Gyproc XR 95/95 (600) 1P-1P M :104 EI * 5000* 10 Gyproc XR 120/120 (600) 1P-1P M :104 EI * 5000* 11 Gyproc XR 66/66 (600) 2P-2P M :105 EI Gyproc XR 95/95 (600) 2P-2P M :105 EI Gyproc XR 120/120 (600) 2P-2P M :105 EI *Huom.: Vaakasauman etäisyys seinän yläreunasta tulee olla vähintään 2000mm, kun seinäkorkeus h on 4000mm < h 5000mm. VTT EXPERT SEVICES OY Sertifiointi ja tuotehyväksyntä PL 1001, VTT Puh Faksi etunimi.sukunimi@vtt.fi Y-tunnus

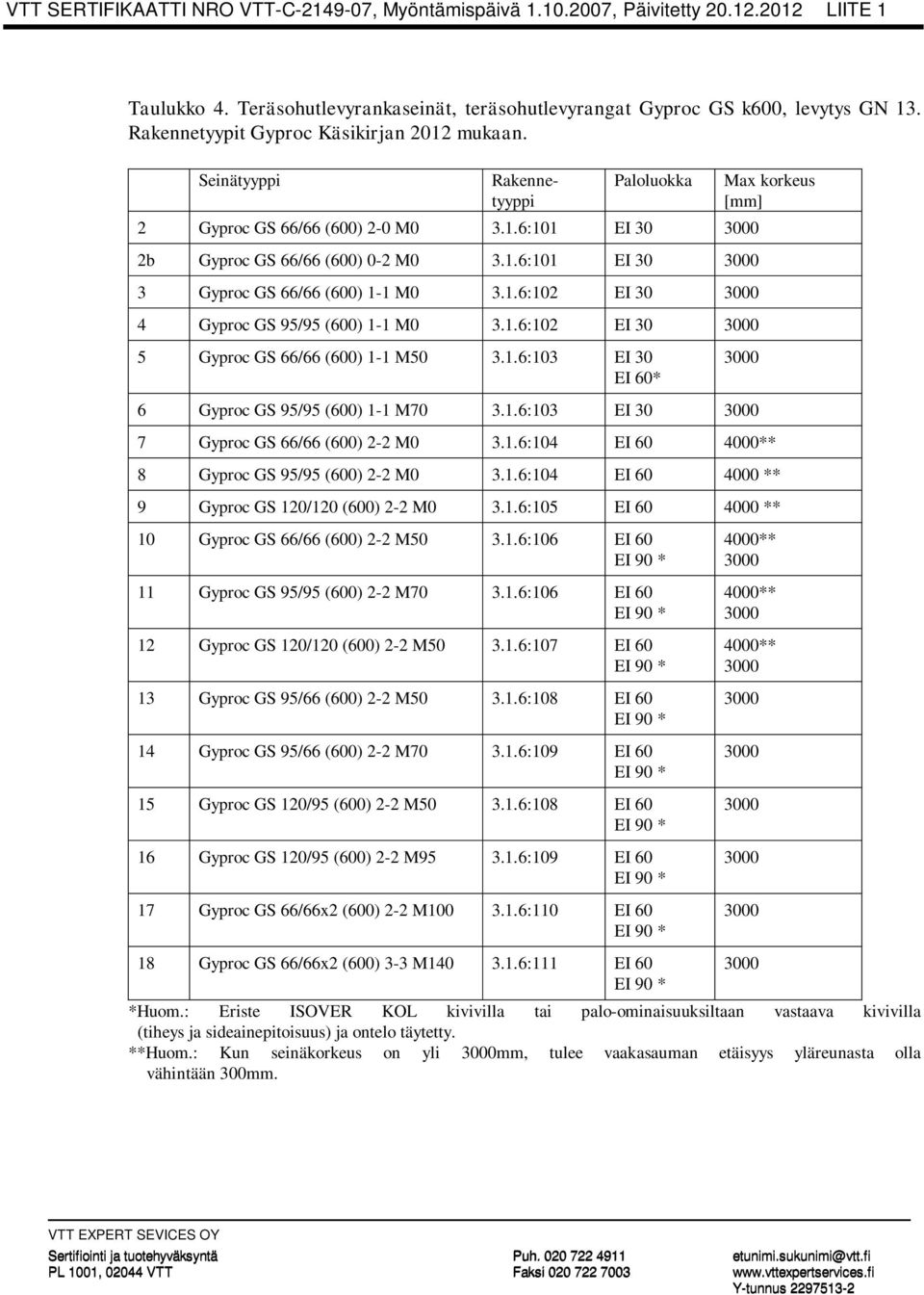

13 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty LIITE 1 Taulukko 4. Teräsohutlevyrankaseinät, teräsohutlevyrangat Gyproc GS k600, levytys GN 13. Rakennetyypit Gyproc Käsikirjan 2012 mukaan. Seinätyyppi Rakennetyyppi Paloluokka 2 Gyproc GS 66/66 (600) 2-0 M :101 EI b Gyproc GS 66/66 (600) 0-2 M :101 EI Gyproc GS 66/66 (600) 1-1 M :102 EI Gyproc GS 95/95 (600) 1-1 M :102 EI Gyproc GS 66/66 (600) 1-1 M :103 EI 30 EI 60* Max korkeus [mm] Gyproc GS 95/95 (600) 1-1 M :103 EI Gyproc GS 66/66 (600) 2-2 M :104 EI ** 8 Gyproc GS 95/95 (600) 2-2 M :104 EI ** 9 Gyproc GS 120/120 (600) 2-2 M :105 EI ** 10 Gyproc GS 66/66 (600) 2-2 M :106 EI 60 EI 90 * 11 Gyproc GS 95/95 (600) 2-2 M :106 EI 60 EI 90 * 12 Gyproc GS 120/120 (600) 2-2 M :107 EI 60 EI 90 * 13 Gyproc GS 95/66 (600) 2-2 M :108 EI 60 EI 90 * 14 Gyproc GS 95/66 (600) 2-2 M :109 EI 60 EI 90 * 15 Gyproc GS 120/95 (600) 2-2 M :108 EI 60 EI 90 * 16 Gyproc GS 120/95 (600) 2-2 M :109 EI 60 EI 90 * 17 Gyproc GS 66/66x2 (600) 2-2 M :110 EI 60 EI 90 * 18 Gyproc GS 66/66x2 (600) 3-3 M :111 EI 60 EI 90 * 4000** ** ** 3000 *Huom.: Eriste ISOVER KOL kivivilla tai palo-ominaisuuksiltaan vastaava kivivilla (tiheys ja sideainepitoisuus) ja ontelo täytetty. **Huom.: Kun seinäkorkeus on yli 3000mm, tulee vaakasauman etäisyys yläreunasta olla vähintään 300mm VTT EXPERT SEVICES OY Sertifiointi ja tuotehyväksyntä PL 1001, VTT Puh Faksi etunimi.sukunimi@vtt.fi Y-tunnus

14 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty LIITE 1 Taulukko 5. Teräsohutlevyrankaseinät, teräsohutlevyrangat Gyproc GS k600, levytys GF 15. Rakennetyypit Gyproc Käsikirjan 2012 mukaan. Seinätyyppi Rakennetyyppi Paloluokka 2 Gyproc GS 66/66 (600) 2P-0 M :101 EI Gyproc GS 66/66 (600) 1P-1P M :102 EI Gyproc GS 95/95 (600) 1P-1P M :102 EI Gyproc GS 66/66 (600) 1P-1P M :103 EI Gyproc GS 95/95 (600) 1P-1P M :103 EI Gyproc GS 66/66 (600) 2P-2P M :104 EI Gyproc GS 95/95 (600) 2P-2P M :104 EI Gyproc GS 120/120 (600) 2P-2P M :105 EI Gyproc GS 66/66 (600) 2P-2P M :106 EI Gyproc GS 95/95 (600) 2P-2P M :106 EI Gyproc GS 120/120 (600) 2P-2P M :107 EI Gyproc GS 95/66 (600) 2P-2P M :108 EI Gyproc GS 95/66 (600) 2P-2P M :109 EI Gyproc GS 120/95 (600) 2P-2P M :108 EI Gyproc GS 120/95 (600) 2P-2P M :109 EI Gyproc GS 66/66x2 (600) 2P-2P M :110 EI Gyproc GS 66/66x2 (600) 1P2-21P M :111 EI Max korkeus [mm] VTT EXPERT SEVICES OY Sertifiointi ja tuotehyväksyntä PL 1001, VTT Puh Faksi etunimi.sukunimi@vtt.fi Y-tunnus

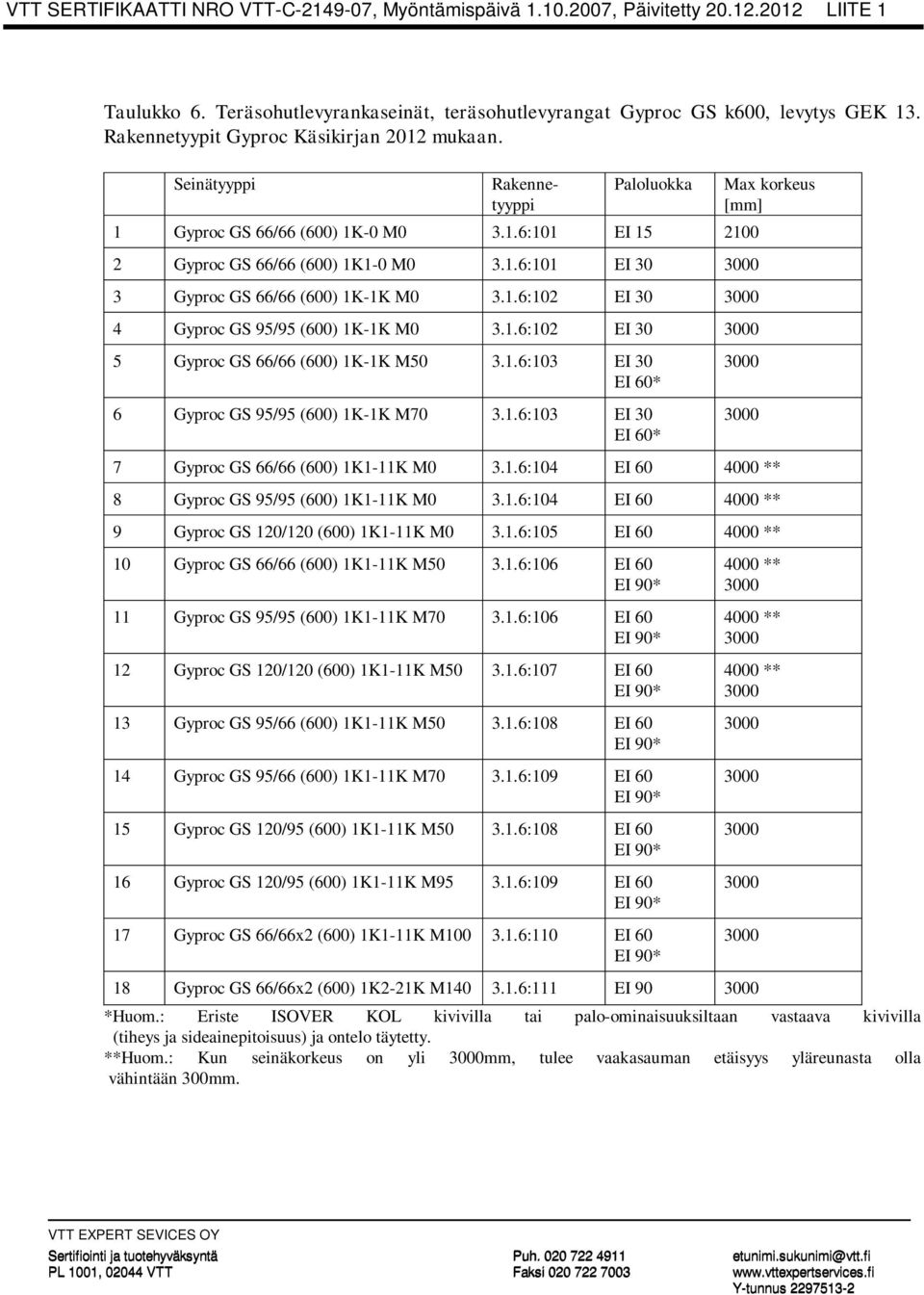

15 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty LIITE 1 Taulukko 6. Teräsohutlevyrankaseinät, teräsohutlevyrangat Gyproc GS k600, levytys GEK 13. Rakennetyypit Gyproc Käsikirjan 2012 mukaan. Seinätyyppi Rakennetyyppi Paloluokka 1 Gyproc GS 66/66 (600) 1K-0 M :101 EI Gyproc GS 66/66 (600) 1K1-0 M :101 EI Gyproc GS 66/66 (600) 1K-1K M :102 EI Gyproc GS 95/95 (600) 1K-1K M :102 EI Gyproc GS 66/66 (600) 1K-1K M :103 EI 30 EI 60* 6 Gyproc GS 95/95 (600) 1K-1K M :103 EI 30 EI 60* Max korkeus [mm] Gyproc GS 66/66 (600) 1K1-11K M :104 EI ** 8 Gyproc GS 95/95 (600) 1K1-11K M :104 EI ** 9 Gyproc GS 120/120 (600) 1K1-11K M :105 EI ** 10 Gyproc GS 66/66 (600) 1K1-11K M :106 EI 60 EI 90* 11 Gyproc GS 95/95 (600) 1K1-11K M :106 EI 60 EI 90* 12 Gyproc GS 120/120 (600) 1K1-11K M :107 EI 60 EI 90* 13 Gyproc GS 95/66 (600) 1K1-11K M :108 EI 60 EI 90* 14 Gyproc GS 95/66 (600) 1K1-11K M :109 EI 60 EI 90* 15 Gyproc GS 120/95 (600) 1K1-11K M :108 EI 60 EI 90* 16 Gyproc GS 120/95 (600) 1K1-11K M :109 EI 60 EI 90* 17 Gyproc GS 66/66x2 (600) 1K1-11K M :110 EI 60 EI 90* 4000 ** ** ** Gyproc GS 66/66x2 (600) 1K2-21K M :111 EI *Huom.: Eriste ISOVER KOL kivivilla tai palo-ominaisuuksiltaan vastaava kivivilla (tiheys ja sideainepitoisuus) ja ontelo täytetty. **Huom.: Kun seinäkorkeus on yli 3000mm, tulee vaakasauman etäisyys yläreunasta olla vähintään 300mm. VTT EXPERT SEVICES OY Sertifiointi ja tuotehyväksyntä PL 1001, VTT Puh Faksi etunimi.sukunimi@vtt.fi Y-tunnus

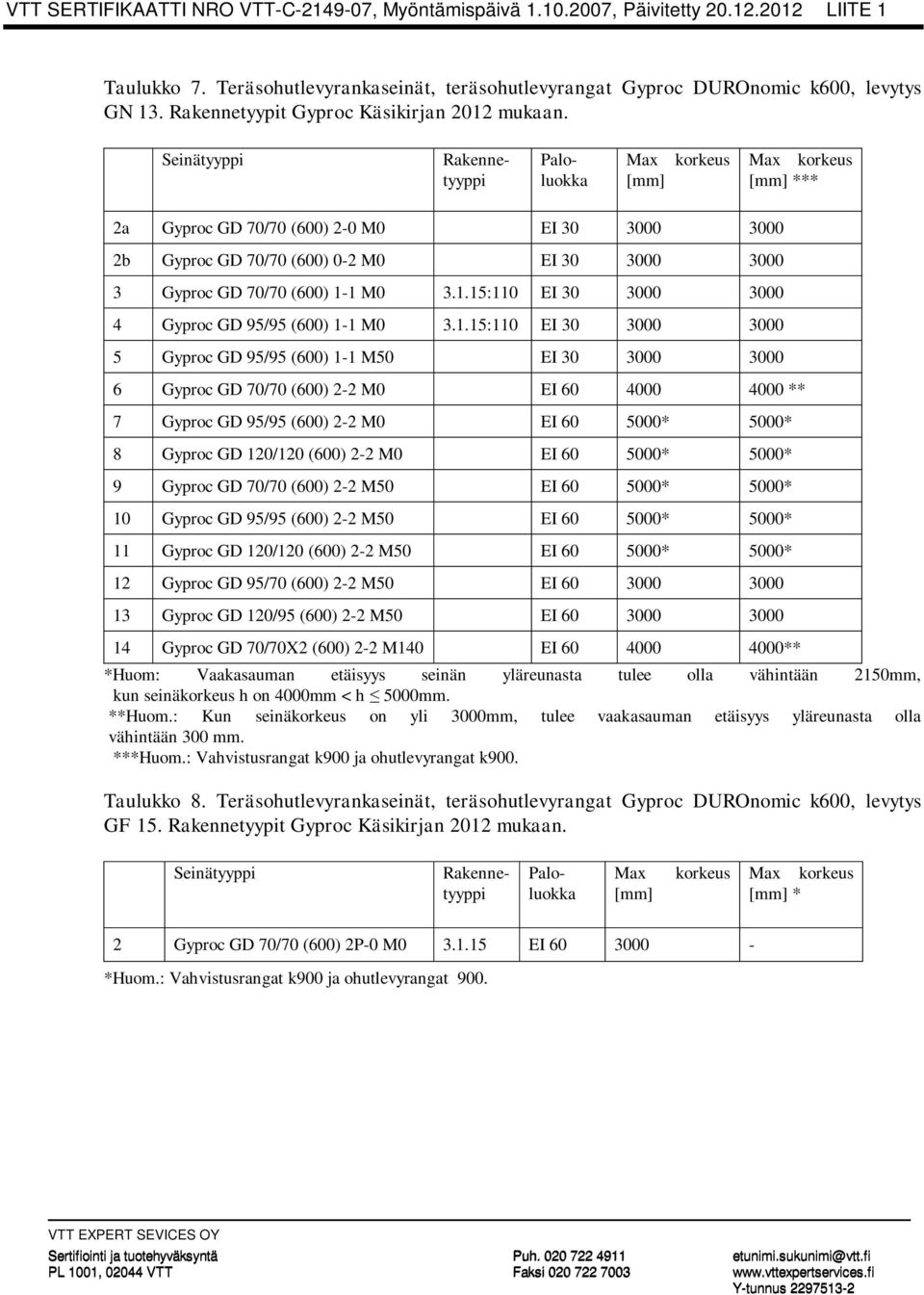

16 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty LIITE 1 Taulukko 7. Teräsohutlevyrankaseinät, teräsohutlevyrangat Gyproc DUROnomic k600, levytys GN 13. Rakennetyypit Gyproc Käsikirjan 2012 mukaan. Seinätyyppi Rakennetyyppi Paloluokka Max korkeus [mm] Max korkeus [mm] *** 2a Gyproc GD 70/70 (600) 2-0 M0 EI b Gyproc GD 70/70 (600) 0-2 M0 EI Gyproc GD 70/70 (600) 1-1 M :110 EI Gyproc GD 95/95 (600) 1-1 M :110 EI Gyproc GD 95/95 (600) 1-1 M50 EI Gyproc GD 70/70 (600) 2-2 M0 EI ** 7 Gyproc GD 95/95 (600) 2-2 M0 EI * 5000* 8 Gyproc GD 120/120 (600) 2-2 M0 EI * 5000* 9 Gyproc GD 70/70 (600) 2-2 M50 EI * 5000* 10 Gyproc GD 95/95 (600) 2-2 M50 EI * 5000* 11 Gyproc GD 120/120 (600) 2-2 M50 EI * 5000* 12 Gyproc GD 95/70 (600) 2-2 M50 EI Gyproc GD 120/95 (600) 2-2 M50 EI Gyproc GD 70/70X2 (600) 2-2 M140 EI ** *Huom: Vaakasauman etäisyys seinän yläreunasta tulee olla vähintään 2150mm, kun seinäkorkeus h on 4000mm < h 5000mm. **Huom.: Kun seinäkorkeus on yli 3000mm, tulee vaakasauman etäisyys yläreunasta olla vähintään 300 mm. ***Huom.: Vahvistusrangat k900 ja ohutlevyrangat k900. Taulukko 8. Teräsohutlevyrankaseinät, teräsohutlevyrangat Gyproc DUROnomic k600, levytys GF 15. Rakennetyypit Gyproc Käsikirjan 2012 mukaan. Seinätyyppi Rakennetyyppi Paloluokka Max [mm] korkeus Max korkeus [mm] * 2 Gyproc GD 70/70 (600) 2P-0 M EI *Huom.: Vahvistusrangat k900 ja ohutlevyrangat 900. VTT EXPERT SEVICES OY Sertifiointi ja tuotehyväksyntä PL 1001, VTT Puh Faksi etunimi.sukunimi@vtt.fi Y-tunnus

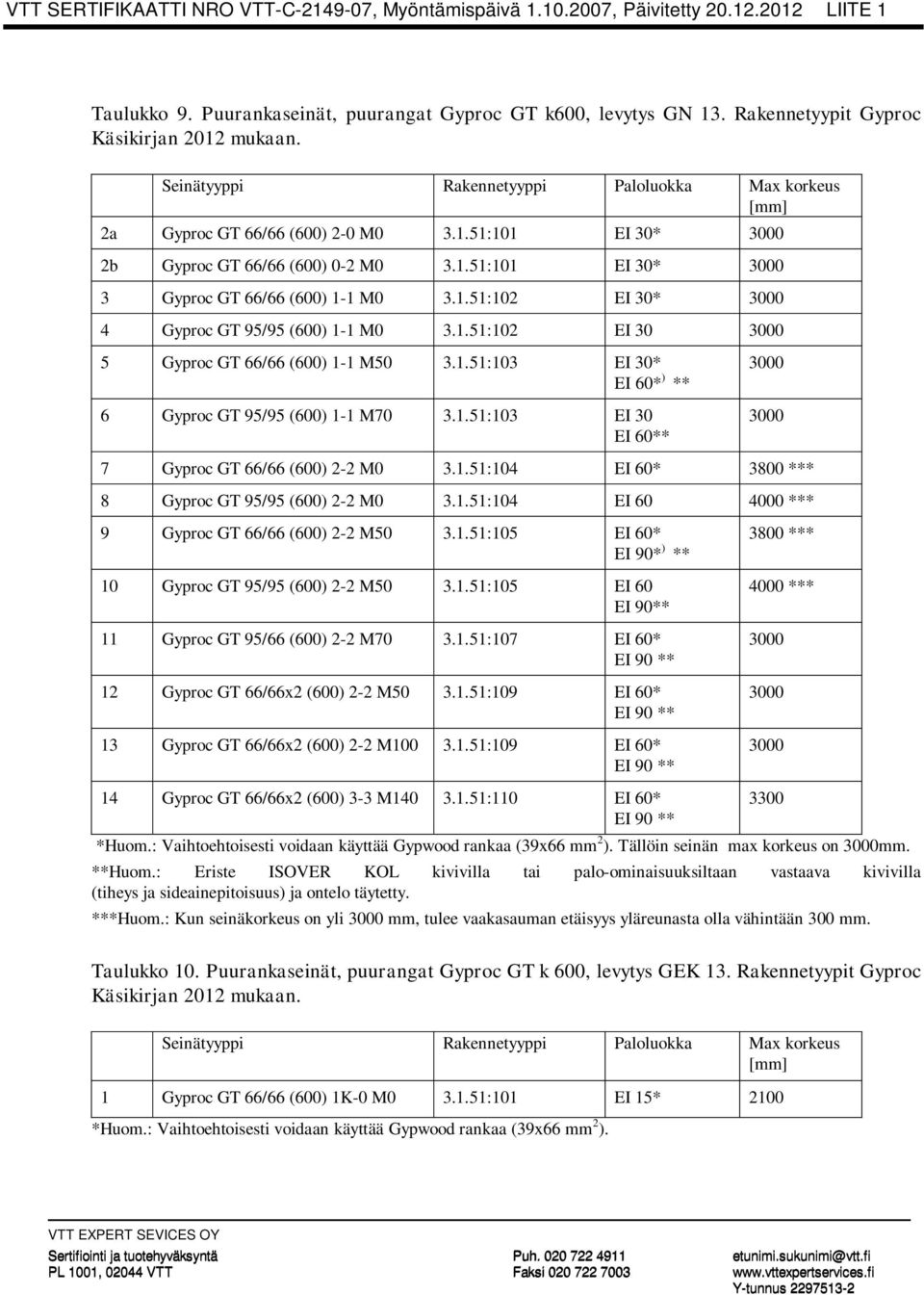

17 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty LIITE 1 Taulukko 9. Puurankaseinät, puurangat Gyproc GT k600, levytys GN 13. Rakennetyypit Gyproc Käsikirjan 2012 mukaan. Seinätyyppi Rakennetyyppi Paloluokka Max korkeus [mm] 2a Gyproc GT 66/66 (600) 2-0 M :101 EI 30* b Gyproc GT 66/66 (600) 0-2 M :101 EI 30* Gyproc GT 66/66 (600) 1-1 M :102 EI 30* Gyproc GT 95/95 (600) 1-1 M :102 EI Gyproc GT 66/66 (600) 1-1 M :103 EI 30* EI 60* ) ** 6 Gyproc GT 95/95 (600) 1-1 M :103 EI 30 EI 60** 7 Gyproc GT 66/66 (600) 2-2 M :104 EI 60* 3800 *** 8 Gyproc GT 95/95 (600) 2-2 M :104 EI *** 9 Gyproc GT 66/66 (600) 2-2 M :105 EI 60* EI 90* ) ** 10 Gyproc GT 95/95 (600) 2-2 M :105 EI 60 EI 90** 11 Gyproc GT 95/66 (600) 2-2 M :107 EI 60* EI 90 ** 12 Gyproc GT 66/66x2 (600) 2-2 M :109 EI 60* EI 90 ** 13 Gyproc GT 66/66x2 (600) 2-2 M :109 EI 60* EI 90 ** 14 Gyproc GT 66/66x2 (600) 3-3 M :110 EI 60* EI 90 ** *** 4000 *** *Huom.: Vaihtoehtoisesti voidaan käyttää Gypwood rankaa (39x66 mm 2 ). Tällöin seinän max korkeus on 3000mm. **Huom.: Eriste ISOVER KOL kivivilla tai palo-ominaisuuksiltaan vastaava kivivilla (tiheys ja sideainepitoisuus) ja ontelo täytetty. ***Huom.: Kun seinäkorkeus on yli 3000 mm, tulee vaakasauman etäisyys yläreunasta olla vähintään 300 mm. Taulukko 10. Puurankaseinät, puurangat Gyproc GT k 600, levytys GEK 13. Rakennetyypit Gyproc Käsikirjan 2012 mukaan Seinätyyppi Rakennetyyppi Paloluokka Max korkeus [mm] 1 Gyproc GT 66/66 (600) 1K-0 M :101 EI 15* 2100 *Huom.: Vaihtoehtoisesti voidaan käyttää Gypwood rankaa (39x66 mm 2 ). VTT EXPERT SEVICES OY Sertifiointi ja tuotehyväksyntä PL 1001, VTT Puh Faksi etunimi.sukunimi@vtt.fi Y-tunnus

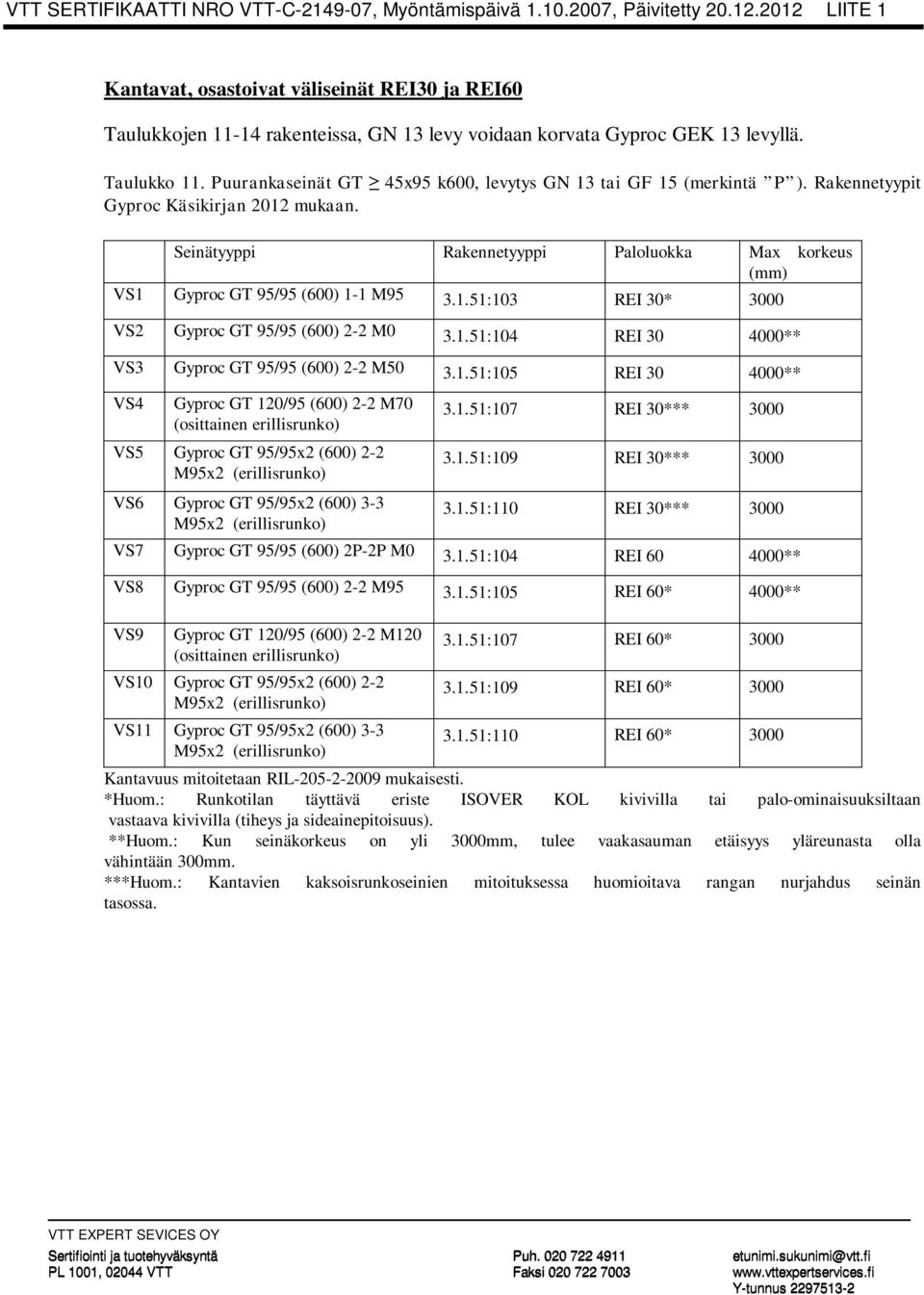

18 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty LIITE 1 Kantavat, osastoivat väliseinät REI30 ja REI60 Taulukkojen rakenteissa, GN 13 levy voidaan korvata Gyproc GEK 13 levyllä. Taulukko 11. Puurankaseinät GT 45x95 k600, levytys GN 13 tai GF 15 (merkintä P ). Rakennetyypit Gyproc Käsikirjan 2012 mukaan. Seinätyyppi Rakennetyyppi Paloluokka Max korkeus (mm) VS1 Gyproc GT 95/95 (600) 1-1 M :103 REI 30* 3000 VS2 Gyproc GT 95/95 (600) 2-2 M :104 REI ** VS3 Gyproc GT 95/95 (600) 2-2 M :105 REI ** VS4 Gyproc GT 120/95 (600) 2-2 M70 (osittainen erillisrunko) VS5 Gyproc GT 95/95x2 (600) 2-2 M95x2 (erillisrunko) VS6 Gyproc GT 95/95x2 (600) 3-3 M95x2 (erillisrunko) :107 REI 30*** :109 REI 30*** :110 REI 30*** 3000 VS7 Gyproc GT 95/95 (600) 2P-2P M :104 REI ** VS8 Gyproc GT 95/95 (600) 2-2 M :105 REI 60* 4000** VS9 Gyproc GT 120/95 (600) 2-2 M120 (osittainen erillisrunko) VS10 Gyproc GT 95/95x2 (600) 2-2 M95x2 (erillisrunko) VS11 Gyproc GT 95/95x2 (600) 3-3 M95x2 (erillisrunko) :107 REI 60* :109 REI 60* :110 REI 60* 3000 Kantavuus mitoitetaan RIL mukaisesti. *Huom.: Runkotilan täyttävä eriste ISOVER KOL kivivilla tai palo-ominaisuuksiltaan vastaava kivivilla (tiheys ja sideainepitoisuus). **Huom.: Kun seinäkorkeus on yli 3000mm, tulee vaakasauman etäisyys yläreunasta olla vähintään 300mm. ***Huom.: Kantavien kaksoisrunkoseinien mitoituksessa huomioitava rangan nurjahdus seinän tasossa. VTT EXPERT SEVICES OY Sertifiointi ja tuotehyväksyntä PL 1001, VTT Puh Faksi etunimi.sukunimi@vtt.fi Y-tunnus

19 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty LIITE 1 Kantavat seinät R30 ja R60 Taulukko 12. Puurankaseinät GT 45x95 k600, levytys GN 13 tai GF 15 (merkintä P). Rakennetyypit Gyproc Käsikirjan 2012 mukaan. Seinätyyppi Rakennetyyppi Paloluokka Max korkeus (mm) VSK1 Gyproc GT 95/95 (600) 2-2 M :104 R ** VSK2 Gyproc GT 95/95 (600) 2-2 M :105 R ** VSK3 Gyproc GT 95/95 (600) 2P-2P M :104 R ** VSK4 Gyproc GT 95/95 (600) 2-2 M :105 R 60* 4000** Kantavuus mitoitetaan RIL mukaisesti. *Huom.: Runkotilan täyttävä eriste ISOVER KOL kivivilla tai palo-ominaisuuksiltaan vastaava kivivilla (tiheys ja sideainepitoisuus). **Huom.: Kun seinäkorkeus on yli 3000mm, tulee vaakasauman etäisyys yläreunasta olla vähintään 300mm. Kantamattomat, osastoivat ulkoseinät EI30 ja EI60 (taulukko 13) Taulukko 13. Teräsohutlevyranka-/puurankaseinät. Rakenne ulkoapäin lukien. Rakennetyypit Gyproc Käsikirjan 2012 mukaan. Seinätyyppi Rakennetyyppi Paloluokka Max korkeus (mm) US1 Gyproc GHS 9 Storm tai/ GTS 9 GTR 125 (600) M125 Gyproc GEK 13 US2 Gyproc GHS 9 Storm tai GTS 9 GTR 125 (600) M125 Gyproc GF 15 US3 Gyproc GHS 9 / GTS 9 GT 45x95 (600) M95 Gyproc GN :101 (taulukko 2) :101 (taulukko 2) Palorasitus EI sisäpuolelta EI sisäpuolelta (taulukko 3) EI 60* 3000 sisäpuolelta GTR = Gypsteel Termo GTR-teräsranka. GT = puuranka *Huom.: Runkotilan täyttävä eriste ISOVER KOL kivivilla tai palo-ominaisuuksiltaan vastaava kivivilla (tiheys ja sideainepitoisuus). VTT EXPERT SEVICES OY Sertifiointi ja tuotehyväksyntä PL 1001, VTT Puh Faksi etunimi.sukunimi@vtt.fi Y-tunnus

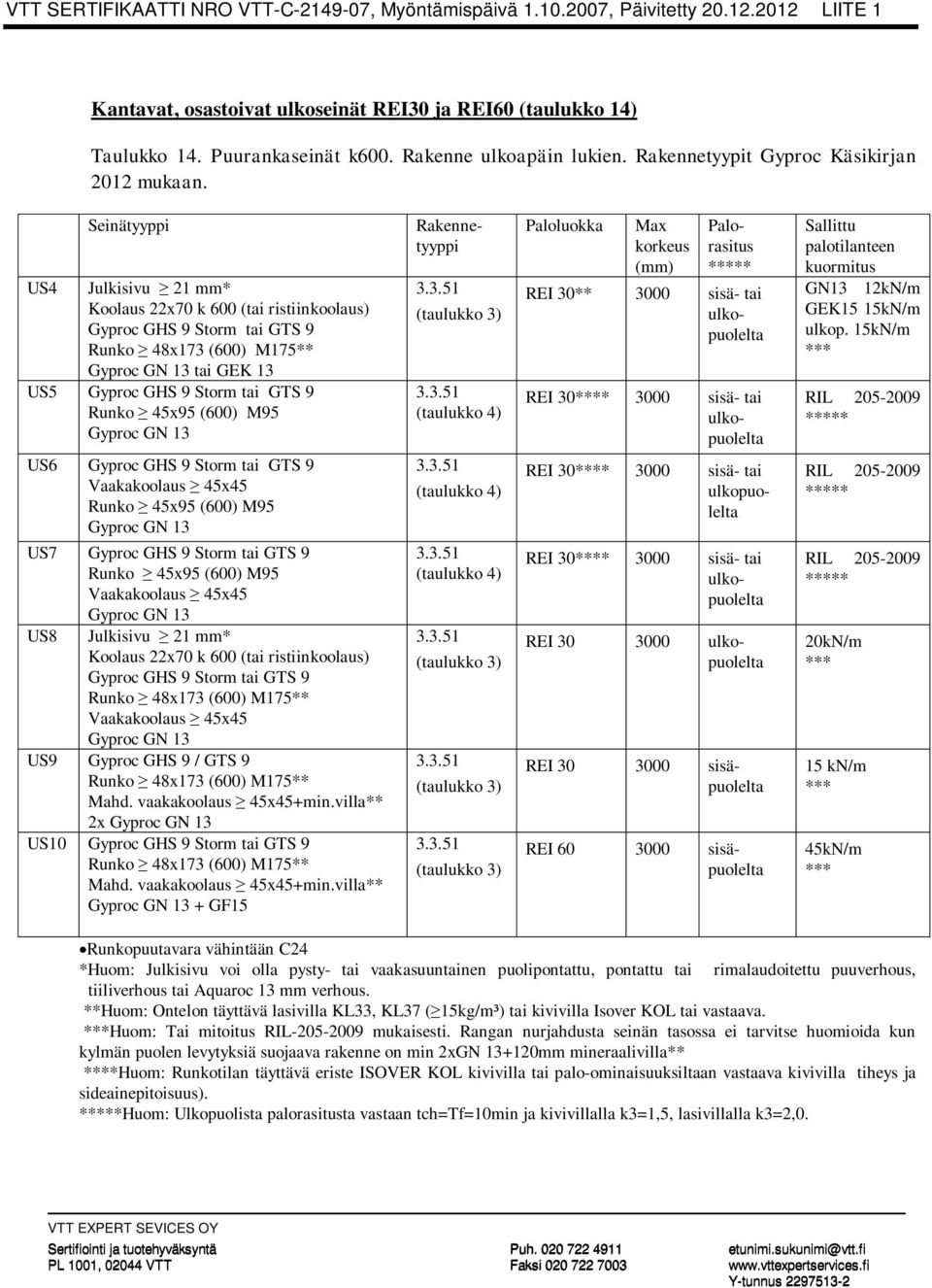

20 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty LIITE 1 Kantavat, osastoivat ulkoseinät REI30 ja REI60 (taulukko 14) Taulukko 14. Puurankaseinät k600. Rakenne ulkoapäin lukien. Rakennetyypit Gyproc Käsikirjan 2012 mukaan. Seinätyyppi US4 Julkisivu 21 mm* Koolaus 22x70 k 600 (tai ristiinkoolaus) Gyproc GHS 9 Storm tai GTS 9 Runko 48x173 (600) M175** Gyproc GN 13 tai GEK 13 US5 Gyproc GHS 9 Storm tai GTS 9 Runko 45x95 (600) M95 Gyproc GN 13 US6 Gyproc GHS 9 Storm tai GTS 9 Vaakakoolaus 45x45 Runko 45x95 (600) M95 Gyproc GN 13 US7 Gyproc GHS 9 Storm tai GTS 9 Runko 45x95 (600) M95 Vaakakoolaus 45x45 Gyproc GN 13 US8 Julkisivu 21 mm* Koolaus 22x70 k 600 (tai ristiinkoolaus) Gyproc GHS 9 Storm tai GTS 9 Runko 48x173 (600) M175** Vaakakoolaus 45x45 Gyproc GN 13 US9 Gyproc GHS 9 / GTS 9 Runko 48x173 (600) M175** Mahd. vaakakoolaus 45x45+min.villa** 2x Gyproc GN 13 US10 Gyproc GHS 9 Storm tai GTS 9 Runko 48x173 (600) M175** Mahd. vaakakoolaus 45x45+min.villa** Gyproc GN 13 + GF15 Rakennetyyppi (taulukko 3) (taulukko 4) (taulukko 4) (taulukko 4) (taulukko 3) (taulukko 3) (taulukko 3) Paloluokka Max korkeus (mm) Palorasitus ***** REI 30** 3000 sisä- tai ulkopuolelta REI 30**** 3000 sisä- tai ulkopuolelta REI 30**** 3000 sisä- tai ulkopuolelta REI 30**** 3000 sisä- tai ulkopuolelta REI ulkopuolelta REI sisäpuolelta REI sisäpuolelta Sallittu palotilanteen kuormitus GN13 12kN/m GEK15 15kN/m ulkop. 15kN/m *** RIL ***** RIL ***** RIL ***** 20kN/m *** 15 kn/m *** 45kN/m *** Runkopuutavara vähintään C24 *Huom: Julkisivu voi olla pysty- tai vaakasuuntainen puolipontattu, pontattu tai rimalaudoitettu puuverhous, tiiliverhous tai Aquaroc 13 mm verhous. **Huom: Ontelon täyttävä lasivilla KL33, KL37 ( 15kg/m³) tai kivivilla Isover KOL tai vastaava. ***Huom: Tai mitoitus RIL mukaisesti. Rangan nurjahdusta seinän tasossa ei tarvitse huomioida kun kylmän puolen levytyksiä suojaava rakenne on min 2xGN mm mineraalivilla** ****Huom: Runkotilan täyttävä eriste ISOVER KOL kivivilla tai palo-ominaisuuksiltaan vastaava kivivilla tiheys ja sideainepitoisuus). *****Huom: Ulkopuolista palorasitusta vastaan tch=tf=10min ja kivivillalla k3=1,5, lasivillalla k3=2,0. VTT EXPERT SEVICES OY Sertifiointi ja tuotehyväksyntä PL 1001, VTT Puh Faksi etunimi.sukunimi@vtt.fi Y-tunnus

21 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty LIITE 1 Väli- ja yläpohjat REI30 ja REI60 (taulukot 15-16) Taulukko 15. Välipohjarakenteet alhaaltapäin lukien. Puukannattajat k600. Rakennetyypit Gyproc Käsikirjan 2012 mukaan Seinätyyppi Rakennetyyppi Paloluokka Palorasitus VP1* Gyproc GF 15 Harvalauta 22x45 k400 tai AP25 k400 Kannattajat 48x173 (600) M100*** Harvalauta 22x100 k300 tai metalliorsi k300 2x Gyproc GL 15**** :101,102 REI 30 alapuolelta VP2** 2x Gyproc GN 13 Harvalauta 22x45 k300 tai AP25 k400 Kannattajat 48x173 (600) M0 Harvalauta 22x100 k 300 tai metalliorsi k300 2x Gyproc GL 15**** VP3** 2x Gyproc GN 13 Gyproc profiili AP25 k400 Kannattajat 48x173 (600) M100*** Harvalauta 22x100 k300 tai metalliorsi k300 2x Gyproc GL 15**** VP4** 2x Gyproc GF 15 Gyproc profiili AP25 k400 Kannattajat 48x173 (600) M100*** Harvalauta 22x100 k300 tai metalliorsi k300 2x Gyproc GL 15**** :103 REI 30 alapuolelta :104 REI 30 alapuolelta :104 REI 60 alapuolelta VP5** 2x Gyproc GF 15 tai GN 13 + GF 15 Gyproc profiili AP25 k400 Harvalauta 22x45 k600 Kannattajat 48x200 (600) M200*** Harvalauta 22x100 k300 tai metalliorsi k300 2x Gyproc GL 15**** VP6** 2x Gyproc GF 15 tai GN 13 + GF 15 Gyproc profiili AP25 k400 Harvalauta 45x45 k600 Kannattajat 48x200 (600) M100*** Vaneri 18mm tai lattialastulevy 22mm Min. villalevy MR FLO30 2x Gyproc GL 15 Huom. Katso alaviitteet taulukon 16 alta :105 REI 60 alapuolelta :106 REI 60 alapuolelta VTT EXPERT SEVICES OY Sertifiointi ja tuotehyväksyntä PL 1001, VTT Puh Faksi etunimi.sukunimi@vtt.fi Y-tunnus

22 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä , Päivitetty LIITE 1 Taulukko 16. Yläpohjarakenteet alhaaltapäin lukien. Puukannattajat k900. Rakennetyypit Gyproc Käsikirjan 2012 mukaan. Seinätyyppi Rakennetyyppi Paloluokka Palorasitus YP1* Gyproc GF 15 Harvalauta 22x Kannattajat 48x173 (900) M200*** YP2** 2x Gyproc GN 13 Harvalauta 22x45 k300 Kannattajat 48x173 (900) M200*** YP3** 2x Gyproc GF 15 Harvalauta 22x45 k400 tai AP25 k400 Puukoolaus 28x45 k600 Kannattajat 48x173 (900) M200*** :101 REI 30 alapuolelta :102 REI 30 alapuolelta :102 REI 60 alapuolelta Kantavuus mitoitetaan RIL (EN :2004) mukaisesti. Kuormituksesta aiheutuva taipuma rajoitetaan siten, että palkin kaarevuus on rajoitettu arvoon 1/r = 4,75*10-6 (1/mm), kun GN levytys ja arvoon 1/r = 8,91*10-6 (1/mm), kun GF 15 tai GN 13 + GF 15 levytys. Lisäksi jännitykset kantavissa rakenteissa maks. 10,2 N/mm2. Kannattajat vähintään C24 Kaikkien kaksinkertaisen levytysten levysaumat limitetään. Raskaiden ripustusten (>0,05kN) kuormat siirrettävä pääkannattajille. *Huom.: Kaikkien tulenpuoleisten, ei-tuettujen kipsilevysaumojen takana puusoiro tai peltikaista. **Huom.: Kaikkien tulenpuoleisten, ei-tuettujen kipsilevysaumojen (ylempi levy) takana puusoiro tai peltikaista. ***Huom.:Lasivilla ( 15kg/m³) tai vastaava tiheyksinen kivivilla ****Huom.:Pintakerrokset voivat koostua vaihtoehtoisesti seuraavista vaihtoehdoista: - 2xGyproc GL 15 lattiakipsilevy - 18mm vaneri tai 22mm lattialastulevy - 30mm mineraalivillalevy FLO tai vastaava - 2xGyproc GL 15 lattiakipsilevy - 18mm vaneri - 50mm betoni tai - 22mm lattialastulevy - 30mm mineraalivillalevy - 22mm lattialastulevy VTT EXPERT SEVICES OY Sertifiointi ja tuotehyväksyntä PL 1001, VTT Puh Faksi etunimi.sukunimi@vtt.fi Y-tunnus

23 Kantavien puurunkoseinien ja ylä- sekä välipohjien rakenneyksityiskohtia Kiinnikkeiden pituudet on tarkistettava siten, että niiden tunkeuma hiiltymättömään puuhun on vähintään 10 mm ja alla esitetyt minimikoot täyttyvät. Eristämättömissä ja lasivillalla eristetyissä rakenteissa on lisäksi tarkistettava, että ruuveja sivulta suojaava hiiltymätön puukerros on vähintään 7 mm. Kiinnikkeiden vähimmäisreunaetäisyydet kaikilla kiinnitystavoilla ovat leikatusta levyreunasta 15 mm ja kartonkipintaisesta levyreunasta 10 mm. (GF 15 -levyillä kuitenkin väli- ja yläpohjassa aina väh. 15 mm.) Seinät YKSINKERTAINEN LEVYTYS / KIINNIKEVÄLIT Min ruuvityyppi QT 29 KAKSIN- JA KOLMINKERTAINEN LEVYTYS / KIINNIKEVÄLIT Alemmat levykerrokset Ylempi levykerros Kaksinkertainen levytys Minimi ruuvityyppi taulukossa eri levy-yhdistelmille Levykerros Levytyypit Ruuvityypit T 3,5 x l (l = pituus) T29 T41 T57 T65 Alempi levy GN13 / GEK13 X Pintalevy GN13 / GEK13 X Alempi levy GN13 / GEK13 X Pintalevy GF15 X Alempi levy GF15 X Pintalevy GF15 X Kolminkertainen levytys Minimi ruuvityyppi taulukossa eri levy-yhdistelmille. Levykerros Levytyypit Ruuvityypit T 3,5 x l (l = pituus) T29 T41 T57 T65 Alempi levy GN13 / GEK13 X Välilevy GN13 / GEK13 X Pintalevy GN13 / GEK13 X Alempi levy GN13 / GEK13 X Välilevy GN13 / GEK13 X Pintalevy GF15 X

24 Kantavien puurunkoseinien ja ylä- sekä välipohjien rakenneyksityiskohtia Ylä-/välipohjat (alapinnan levytys) YKSINKERTAINEN LEVYTYS / KIINNIKEVÄLIT Poikittaissuuntainen asennus Pituussuuntainen asennus KAKSIN- JA KOLMINKERTAINEN LEVYTYS / KIINNIKEVÄLIT Poikittaissuuntainen asennus Pituussuuntainen asennus Min ruuvityyppi QT 41 kaikille levyille (T = puurunkoruuvi), kun levyt kiinnitetään puuhun, ja QS 25, kun levyt kiinnitetään akustiseen jousirankaan AP-25 (S = teräsrunkoruuvi). Kaikki levykerrokset kiinnitetään kummassakin asennustavassa samoilla kiinnikeväleillä. Kaksinkertainen levytys Minimi ruuvityyppi taulukossa eri levy-yhdistelmille. Levykerroksen kiinnitys puuhun Levykerros Levytyypit Ruuvityypit T 3,5 x l (l = pituus) T29 T41 T57 T65 Alempi levy GN13 / GEK13 X Pintalevy GN13 / GEK13 X Alempi levy GN13 / GEK13 X Pintalevy GF15 X Alempi levy GF15 X Pintalevy GF15 X Levykerroksen kiinnitys akustiseen jousirankaan AP-25 Levykerros Levytyypit Ruuvityypit S 3,5 x l (l = pituus) S25 S38 S41 Alempi levy GN13 / GEK13 X Pintalevy GN13 / GEK13 X Alempi levy GN13 / GEK13 X Pintalevy GF15 X Alempi levy GF15 X Pintalevy GF15 X

25 Suojaverhous Levyjen kiinnitys Levyt on asennettava tiiviisti alustaa vastaan. Levyjen asentaminen oikaisurimojen varaan esim. saneeraustöissä on kuitenkin sallittua, jos levyjen taakse muodostuvat onkalot on katkaistu palon leviämistä tehokkaasti estävällä tavalla. Katkaisu on sekä seinissä että katossa suoritettava kaikkiin suuntiin. Riittävän katkaisun muodostaa esim. > 45 mm leveä puurima tai > 100 mm leveä mineraalivillakaista. Levyrakenteiden suojaverhousajat Levytys Aika 1 x GTS 9 tai GHS 9 10 min 1 x GN/GNE 13, GEK/GEKE 13, GPL 13, GFH 13 GRI/GRIE 13, GHO/GHOE 13, Aquaroc min 1 x GF/GFE min Kipsilevyruuvit (A): 1x12,5 mm Gyproc-levy Puurankaan: Ruuvi QT/QTR 29 Teräsrankaan: Ruuvi QS/QSR 25 B = Naula kanta ø 7 1-kert.levytys 35 x 2,5 levytys (Tehdasvalmisteiset 1200 mm leveät levyt) 1 x GF 15 Puurankaan: Ruuvi QT 41 Teräsrankaan: Ruuvi QS 38 SEINÄ KATTO 15, 50** 10*, 50** 15, 50** 10*, 50** levytys (Tehdasvalmisteiset 900 mm leveät levyt) SEINÄ KATTO *) GF 15 levyllä kartonkireuna aina 15 (katossa) **) GPL/GPLE 13 -levyllä

26 Saumaus ja pintakäsittely Saumaus Huolellisen saumauksen avulla saadaan pinnoitukselle tasainen ja ehyt alusta. Työvaiheen tarkoituksena on myös tehdä saumarakenteesta kestävä ja pitää rakenteiden luonnollisesta liikkumisesta johtuvat hiushalkeamat piilossa. Saumauksella voidaan myös varmistaa rakenteen ilmatiiveys. Yli 3 mm leveät urat ja kolot tulee täyttää kipsilaastilla (Gyproc G 66 tai G 77) ennen saumojen tasoitusta valmistasoitteella. Leikatut levyreunat ja levyjen päädyt (reunaohentamattomat) viimeistellään levyjen asennusvaiheessa viistämällä (n. 2x2mm) ja poistamalla kartonkijäyste. Viistettyjen reunojen saumoista näkyvä kipsiydin tulee pohjustaa ennen saumausta vesipohjaisella alkydipohjavärillä, jotta estetään kartongin rispaantuminen reunoissa ja tasoitteen halkeilu liiallisen veden imeytymisen johdosta. Saumatasoitteeksi suositellaan Gyprocin ProMix tuoteperheen valmistasoitteita, jotka soveltuvat kuiviin tiloihin sauma- ja pintatasoitteiksi seinä- ja kattopintoihin. Gyproc ProMix tuotteet on kehitetty ja testattu erityisesti kipsilevyjen viimeistelyyn. Tasoitteet kuivuvat normaaleissa sisäolosuhteissa (yli 18ºC) noin vuorokaudessa kerrospaksuudesta ja ilmanvaihdosta riippuen. Tuotteet on hyväksytty rakennusmateriaalien päästöluokkaan M1. HUOM! Kipsilevyjen sauma näkyy viistovalaistuksessa, ellei viimeistelyä tehdä huolella. Parhaan lopputuloksen aikaansaamiseksi suosittelemme ruuvinkantojen tasoituksen ja levyjen saumauksen lisäksi levypintojen ylitasoitusta. Lisäksi suosittelemme levytuotteita, joissa on reunaohennus kaikilla reunoilla (Gyproc GPL 13 Planum ja GPLE 13 Planum Ergo). Näkyvä sauma ei oikeuta hakemaan korvausta Gyprocilta. Kipsilevyjen välinen sauma vahvistetaan aina kartonkisaumanauhalla. Käytämällä saumoissa Gyproc G 93 saumanauhaa varmistat onnistuneen lopputuloksen. Lasikuitunauhan käyttö ei ole sallittua johtuen sen verkkomaisesta rakenteesta. Lasikuitunauha ei pysty vastaamaan vinoittain vaikuttaviin voimiin, jolloin sauma tulee näkyviin joko halkeamana tai ilmapussina. Saumanauhan kiinnitys: tapahtuu levittämällä saumatasoite levyjen väliseen uraan, painamalla saumanauha tasoitteeseen ja levittämällä nauhan alta pursuava tasoite nauhan päälle. Liian vähäinen saumatasoite nauhan alla aiheuttaa saumanauhan irtoamista (ilmakuplia). Saumanauha painetaan tasoitteeseen 100 mm teräslastalla. Saumanauhan kiinnitykseen käytetään valmistasoitteita, joilla on hyvä liimausominaisuus ja tarttuvuus. esim Gyproc ProMix Mega J. Sauman silotus: nauhan päälle levitetään tasoitetta leveällä lastalla. Kun sauma on kuivunut ja tarvittaessa hiottu, tehdään pintakäsittelyt ja hionta ulkonäköluokan vaatimusten mukaisesti. Ulkonäköluokassa (Ps2) sauma silotetaan toisen kerran, jolloin se tasoitetaan levypintojen tasoon (n. 250 mm leveydelle). Kuivumisen ja hionnan jälkeen sauma on valmis. Tarvittaessa tehdään ylitasoitus (ulkonäköluokka Ps1) (HUOM! Viistovalaistus) tai edellisten kerrosten kutistumien korjaamiseksi sauman kolmas silotus, jolloin saumaus tehdään vielä n. 100 mm leveämmäksi. Sauman siloituksessa käytetään valmistasoitteita, joiden täyttökyky on hyvä ja kutistuvuus pieni esim. Gyproc ProMix Mega JF. Saumat hiotaan hienolla hiomapaperilla (karkeus aste ) niin, ettei kipsilevyn kartonki nuk kaannu sauman ympäriltä. Hiomakonetta käytettäessä on varottava, ettei kartonki vau rioidu. Hiomakoneen laikan tulee olla nive löi ty siten, että se hioo levyn suuntaisesti. * Maalaus RYL 2012 Rakenteiden luonnollisesta liikkumisesta johtuen saumoihin syntyy aina hiushalkeamia. Lasikuitunauha on verkkomainen, joten se päästää halkeamat pintaan näkyville. Kartonkisaumanauhan pinta on tiivis ja yhtenäinen, joten se pysäyttää hiushalkeamat taakseen, eikä päästä niitä näkyville. Saumanauhan tulee olla hieman kosteaa. Kuiva saumanauha muodostaa alleen ilmapusseja. Kostutus esim. säilyttämällä kosteassa tilassa tai upottamalla rulla edellisenä päivänä hetkeksi vesiämpäriin. Liian märkä saumanauha ei kiinnity tasoitteeseen ja kuivuttuaan kutistuu aiheuttaen halkeamia.

27 Nurkkien ja seinä/kattoliitymien saumaus Kulmissa käytetään Gyproc-saumanauhoja, jotka voidaan taittaa kulman muotoon. Gyproc G 93 soveltuu sisä- ja ulkokulmiin. Saumanauha taivutetaan taiteaihiota pitkin ja painetaan märkään tasoitteeseen. Nauhan alta pursuava ylimääräinen tasoite levitetään nauhan päälle. Sauman kuivuttua se hiotaan ja tarvittaessa pintatasoitetaan. Kulumiselle ja iskuille alttiit kulmat suojataan erityisillä metalli- tai polymeerivahvisteisilla ulkokulmasuojilla. Katso lisätietoja saumaustuotteista ja kulmasuojista Gyproc Tuoteluettelosta ( Suorien levyreunojen saumaus Suorareunaiset levyt vaativat enemmän esityöstöä kuin reunaohennetut levyt, jotta saadaan tasainen ja sileä pinta (kts. kappale Gyproc GPL 13 Planum ja GPLE 13 Planum Ergo ). Levyn leikattuun eli suoraan reunaan tehdään pieni viiste. Sauman päälle levitetään saumatasoite, johon saumanauha painetaan. Nauhan päälle levitetään saumatasoitetta leveäksi pinnaksi. Saumanauhan kiinnittämisen jälkeen nauhan molemmille puolille levitetään uusi, vähintään 200 mm leveä tasoitekerros. Vaihtoehtoisesti saadaan tasainen pinta liimaamalla saumanauha tasoitteella täytetyn sauman päälle kipsilevypinnalle soveltuvalla liimalla, ei liisterillä. Sauman tasoitus yllä esitetyin periaattein. Levyjen pintakäsittely tapetoitaessa Levyjen pohjamaalaus suositellaan tehtäväksi tapetoitaessa, tällöin tapetin vaihtaminen helpottuu. Saumat ja kulmat vahvistetaan kartonkisaumanauhalla Gyproc G 93 ja silotetaan vähintään kahteen kertaan levypinnan tasoon. Kulumiselle ja iskuille alttiissa kulmissa voidaan käyttää tarvittaessa Gyprocin ulkokulmasuojia. Kipsilevypintoja tasoitettaessa tulee noudattaa tasoitevalmistajan ohjeita. Tarvittaessa tasoitepinta pohjamaalataan tapetin tartunnan parantamiseksi ja uudelleentapetoinnin helpottamiseksi. Tapetointivaiheessa tulee seurata tapetinvalmistajan ohjeita työnsuorituksen ja tapetointiolosuhteiden suhteen. Tapetoitaessa huoneen lämpötilan tulee olla n C. Maalaus Maalattavan levypinnan tulee olla mahdollisimman lähellä lopullisia käyttöolosuhteita. Lämpötilan tulee olla vähintään + 5 C ja ilmankosteuden alle 80 % RH. Kipsilevyt voidaan maalata kaikilla sisätilan maaleilla. Gyproc GPL 13 Planum ja GPLE 13 Planum Ergo Gyproc Planum -kipsilevyjen kaikki levyreunat on reunaohennettu. Käyttämällä Gyproc Planum -levyjä saavutetaan paras lopputulos kattojen ja korkeiden seinien tasoituksessa, kun kaikki levysaumat saadaan silotettua pinnan tasoon. Paloluokitellut seinät Levysaumat ja -reunat tuetaan käyttäen Gyprocväliseinäjärjestelmien mukaisia teräs- tai puurankoja ja -kiskoja. Levysaumat puskuliitoksin ja reunaohennettuihin levyihin tehdyin saumatasoituksin Gyprocsaumatasoitteella ja -nauhalla. Liittymärakenteiden tiivistys Gyproc-saumanauhalla ja Gyproc-tasoitteella tai elastisella, kivipohjaisella saumamassalla levykerrosten paksuudelta. Vaakasuorat levysaumat tehdään puskuliitoksin ja tuetaan yllä mainituin teräs- tai puurankaprofiilein tai PB 100 peltikaistaa käyttäen (ranka ei saa kytkeä ääntä eristävien erillis- ja kaksoisrunkoseinien seinäpuoliskoja yhteen). Saumaus yllä olevan mukaisesti. Levyjen kiinnitys Gyprocin asennusohjeen mukaisesti. Reunaohennettu kipsilevy Saumattu levyreuna Valmistasoite Gyproc ProMix Mega JF Kartonkisaumanauha Valmistasoite Gyproc G 93 Gyproc ProMix Mega J
