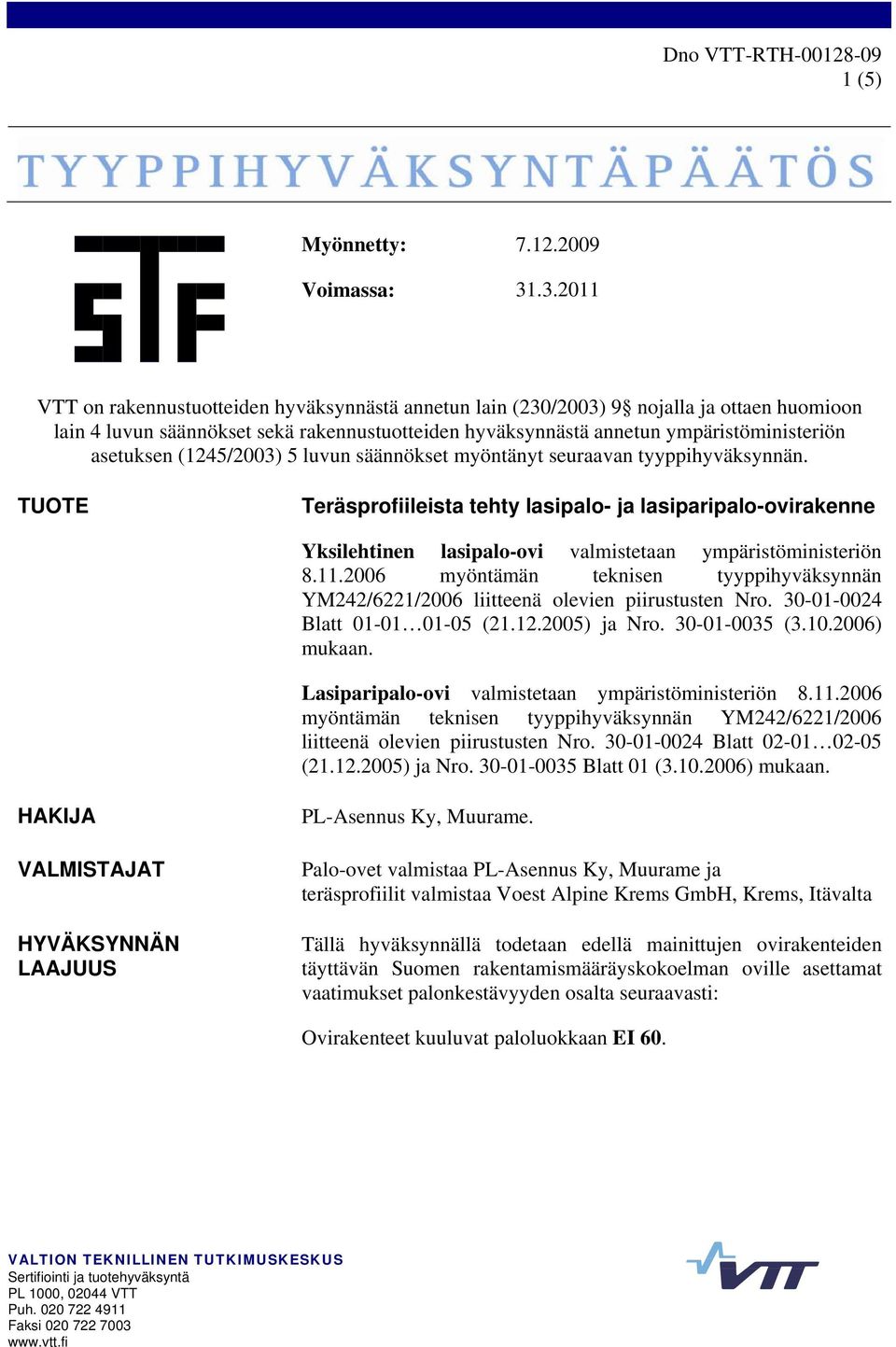

1 1 (5) Myönnetty: Voimassa: VTT on rakennustuotteiden hyväksynnästä annetun lain (230/2003) 9 nojalla ja ottaen huomioon lain 4 luvun säännökset sekä rakennustuotteiden hyväksynnästä annetun ympäristöministeriön asetuksen (1245/2003) 5 luvun säännökset myöntänyt seuraavan tyyppihyväksynnän. TUOTE Teräsprofiileista tehty lasipalo- ja lasiparipalo-ovirakenne Yksilehtinen lasipalo-ovi valmistetaan ympäristöministeriön myöntämän teknisen tyyppihyväksynnän YM242/6221/2006 liitteenä olevien piirustusten Nro Blatt ( ) ja Nro ( ) mukaan. Lasiparipalo-ovi valmistetaan ympäristöministeriön myöntämän teknisen tyyppihyväksynnän YM242/6221/2006 liitteenä olevien piirustusten Nro Blatt ( ) ja Nro Blatt 01 ( ) mukaan. HAKIJA VALMISTAJAT HYVÄKSYNNÄN LAAJUUS PL-Asennus Ky, Muurame. Palo-ovet valmistaa PL-Asennus Ky, Muurame ja teräsprofiilit valmistaa Voest Alpine Krems GmbH, Krems, Itävalta Tällä hyväksynnällä todetaan edellä mainittujen ovirakenteiden täyttävän Suomen rakentamismääräyskokoelman oville asettamat vaatimukset palonkestävyyden osalta seuraavasti: Ovirakenteet kuuluvat paloluokkaan EI 60.

2 2 (5) HYVÄKSYNNÄN EHDOT Ovien mitat Yksilehtinen ovirakenne saa olla enintään 1574 mm leveä ja 2727 mm korkea. Valoaukko saa olla enintään 1400 mm leveä ja 2640 mm korkea. Pariovirakenne saa olla enintään 2810 mm leveä ja 2727 mm korkea. Sen ovilevyt saavat olla enintään 1653 mm leveät ja 2640 mm korkeat. Lasitus Ovissa voidaan käyttää seuraavia lasityyppejä: - Pyrostop F 60 (EI60), paksuus 21 mm, suurin sallittu koko (leveys x korkeus) on 1178 mm x 1273 mm tai 1302 mm x 426 mm, - Fireswiss 01 F 60, suurin sallittu koko (leveys x korkeus) on 1178 mm x 1272 mm tai 1302 mm x 426 mm tai - muu EI60-luokan ovilasirakenteisiin hyväksytty lasi mittojen mukaisesti. Lasit asennetaan lasinvalmistajien ohjeiden mukaisesti. Laseissa tulee olla valmistajan tuotemerkki, johon sisältyvät seuraavat tiedot: - lasin valmistaja - lasin tyyppi ja tuotenimi - lasin paksuus - lasin valmistusajankohta Lasilistat ovat sarjaa GL15 GL35 ja ne kiinnitetään BN65 kiinnikkeellä. Vaakasuorat listat kulkevat läpi ja pystysuorat asetetaan niiden väliin. Lasilistat tehdään vähintään 0,5 mm valoaukkoa lyhyemmiksi. Lasien ja karmien tiivisteinä käytetään kumitiivisteitä D45, D80 tai D81. Lisäksi lasien tiivisteinä voidaan käyttää palonkestäviä keraamisia nauhoja: VB 3 x 17 mm ja VB 5 x 17 mm palonkestävän silikonin kanssa.

3 3 (5) Profiilit Oven karmeina ja ovilehtien reunoilla käytetään tiivisteurallisia ainevahvuudeltaan 1,5 mm tai 2,0 mm sarjan VA-form 60 mm tai 50 mm paksuisia profiileja. Pysty- ja vaakaprofiileina oven sisäosissa sekä ovipielusrakenteissa käytetään sarjan VA-FIRE sinkittyjä 60 mm paksuisia profiileja ja 50 mm tai 120 mm korkuisia 2 mm teräslevystä valmistettuja valmismittaisia karmiprofiileja, jotka on täytetty erikoismateriaalia sisältävällä palosuojamassalla. Profiilit ovat L-, T-, Z tai H-profiileja. Umpiosa Oven umpiosat valmistetaan kahdesta 15 mm paksusta palokipsilevystä tai yhdestä 20 mm paksusta Promatec-H levystä. Niiden kummallakin puolella on 0,8 mm 1,5 mm paksu teräslevy. Kipsilevyjen reunat tiivistetään A1- tai A2-s1,d0-luokan kivivillalla, jonka tiheys on vähintään 80 kg/m 3. Teräslevyt voidaan kiinnittää niittaamalla tai pistehitsaavalla. Heloitus Ovissa on kolme terässaranaa, joko hitsattuja tai esim. Multi-2D- Band VN 5046, Simonswerk. Mikäli keskimmäinen sarana asennetaan lähelle yläsaranaa, tarvitaan karmin keskelle varmistintappi. Ovi saranoidaan pääsääntöisesti poistumissuuntaan avautuvaksi. Oven kätisyys valitaan siten, kumpi kätisyysvaihtoehdoista takaa sujuvimman ulospääsyn rakennuksesta. Ovi varustetaan uppolukolla, jonka telki työntyy vastalevyn taakse vähintään 8 mm. Teljen ja muiden ovea kiinni pitävien rakenneosien tulee olla terästä tai metalliseosta, jonka sulamispiste on yli 850 C. Lukkorunkoina voidaan käyttää seuraavia lukkorunkoja: Abloy LC300, Abloy LC301, Abloy LC302, Abloy LC303, Abloy LC305 tai muuta hyväksyttyä lukkorunkoa. Ei kuitenkaan niiden mikrokytkinversioita ilman erillisiä selvityksiä. Ovissa voidaan käyttää ovikosketinta Abloy 8952, moottorilukkorunkoa Abloy 8329, varmuuslukkorunkoa Abloy 4956, moottorivarmuuslukkorunkoa Abloy EL651, ylivientisuojaa Abloy 8811, mikrokytkinpesää Abloy 8400, metalliosaa Abloy 4615, magneettikosketinta 8952, pitkäsalvan valvontaa Abloy Kortinlukijalaite tulee asentaa seinään. Ovet varustetaan sulkijalaitteella, joka sulkee vähänkin avatun oven.

4 4 (5) Mikäli ovi pidetään avattuna, se varustetaan sulkijalaitteella, joka sulkee oven palon sattuessa. Mikäli parioven molempia puolia pidetään auki, se varustetaan lisäksi sulkeutumisen tahdistimella. Lukituksen ja oven sijoittumisen osalta noudatetaan Suomen rakentamismääräyskokoelman osan E1 kohtien 7.3 ja 10.6 periaatteita. Asennus ja tiivistys Ovi tiivistetään ympäröivään rakenteeseen paloa kestävällä silikonilla (P.Flex) ja A1- tai A2-s1,d-luokan kivivillalla. Asennuspaikalla on oltava oven asennusohje, joka sisältää oven kiinnitys- ja tiivistysohjeen sekä ohjeet lasituksesta ja heloituksesta. Muut ehdot Oven ja lattian välinen rako on kynnyksettömässä ratkaisussa 8 20 mm. Tällöin lattian tulee olla suljetun oven kummaltakin puolen 100 mm matkan A1 fl - tai A2 fl -s1-luokan materiaalia LAADUNVALVONTA Laadunvalvonnassa noudatetaan hakijan ja VTT:n välillä allekirjoitettua tai sen jälkeen päivitettyä laadunvalvontasopimusta nro. 1429/21/03/RTE. MERKITSEMINEN Ovilehteen ja karmiin saranapuolelle 1700 mm korkeudelle kiinnitettyihin metallisiin kilpiin, joiden koko on 25 mm x 55 mm x 0,5 mm, on tehtävä pysyvällä tavalla seuraavat merkinnät: - tyyppihyväksyntämerkki (malli liitteenä), - VTT-RTH , - EI 60, - valmistajan nimi, - valmistusvuosi

5 5 (5) VOIMASSAOLOAIKA Päätös tulee voimaan ja on voimassa toistaiseksi, kuitenkin enintään saakka edellyttäen, että hyväksynnän perusteena oleva tekninen tyyppihyväksyntä on voimassa. Mikäli kyseisten tuotteiden CE-merkintä tulee mahdolliseksi ennen tämän hyväksynnän voimassaolon päättymistä, päättyy tämän hyväksynnän voimassaolo CE-merkinnän mahdollistavan harmonisoidun tuotestandardin siirtymäajan loputtua. HUOMAUTUKSET HYVÄKSYNNÄN PERUSTEET Luokitus EI 60 perustuu Suomen Rakentamismääräyskokoelmaan. Ympäristöministeriön asetus ovien tyyppihyväksynnästä Tekninen tyyppihyväksyntä Voest Alpine GmbH, Krems, Itävalta, YM242/6221/2006 (voimassa asti) Liisa Rautiainen Arviointipäällikkö Puh Matti Immonen Tutkimusinsinööri LIITTEET TIEDOKSI Tyyppihyväksyntämerkki Oikaisuvaatimus- ja valitusohje VTT, Jussi Rautiainen
