Urban MultiStorey -konsepti

Transkriptio

1 1. Rakennetyypit 1.1 Kantava ulkoseinä Tekniset tiedot U-arvo 0,16 W/m 2 K Paloluokka REI 60* *) osoitetaan hiiltymämitoituksen perusteella Nro. Tarkoitus Tuote Paksuus 1 Julkisivuverhous Ulkoverhouslauta 28 mm 2 Tuuletusrako Puukoolaus mm 3 Tuulensuoja Kipsilevy 9 mm 4 Lämmöneristys Mineraalivilla (λ=0,037 W/mK) 200 mm Runkorakenne Puukoolaus k mm 5 Kantava rakenne CLT 120 mm 6 Palonsuojaus Kipsilevy 13 mm

2 1. Rakennetyypit 1.2 Kantava ulkoseinä Tekniset tiedot U-arvo 0,16 W/m 2 K Paloluokka REI 60* *) osoitetaan hiiltymämitoituksen perusteella Nro. Tarkoitus Tuote Paksuus 1 Julkisivuverhous Tiiliverhous 85 mm 2 Tuuletusrako ~ 50 mm 3 Tuulensuoja Mineraalivilla (λ=0,031 W/mK) 30 mm 4 Lämmöneristys Mineraalivilla (λ=0,037 W/mK) 150 mm 5 Kantava rakenne CLT 120 mm 6 Palonsuojaus Kipsilevy 13 mm

3 1. Rakennetyypit 1.3 Kantava ulkoseinä Tekniset tiedot U-arvo 0,16 W/m 2 K Paloluokka REI 60 * *) osoitetaan hiiltymämitoituksen perusteella Nro. Tarkoitus Tuote Paksuus 1 Julkisivuverhous Rappaus 10 mm 2 Rappausalusta Sementtikuitulevy 13 mm 3 Tuuletusrako Puukoolaus mm 4 Tuulensuoja Kipsilevy 9 mm 5 Lämmöneristys Mineraalivilla (λ=0,037 W/mK) 200 mm Runkorakenne Puukoolaus k mm 6 Kantava rakenne CLT 120 mm 7 Palonsuojaus Kipsilevy 13 mm

4 1. Rakennetyypit 1.4 Kantava huoneistojen välinen seinä Tekniset tiedot Paloluokka REI 60 * Ääneneristävyys R w 55 db *) osoitetaan hiiltymämitoituksen perusteella Nro. Tarkoitus Tuote Paksuus 1 Palonsuojaus Kipsilevy 13 mm 2 Kantava rakenne CLT 120 mm 3 Ääneneristys Mineraalivilla 50 mm

5 1. Rakennetyypit 1.5 Kantava väliseinä Tekniset tiedot Paloluokka REI 60 Nro. Tarkoitus Tuote Paksuus 1 Palonsuojaus Kipsilevy mm 2 Kantava rakenne CLT 120 mm

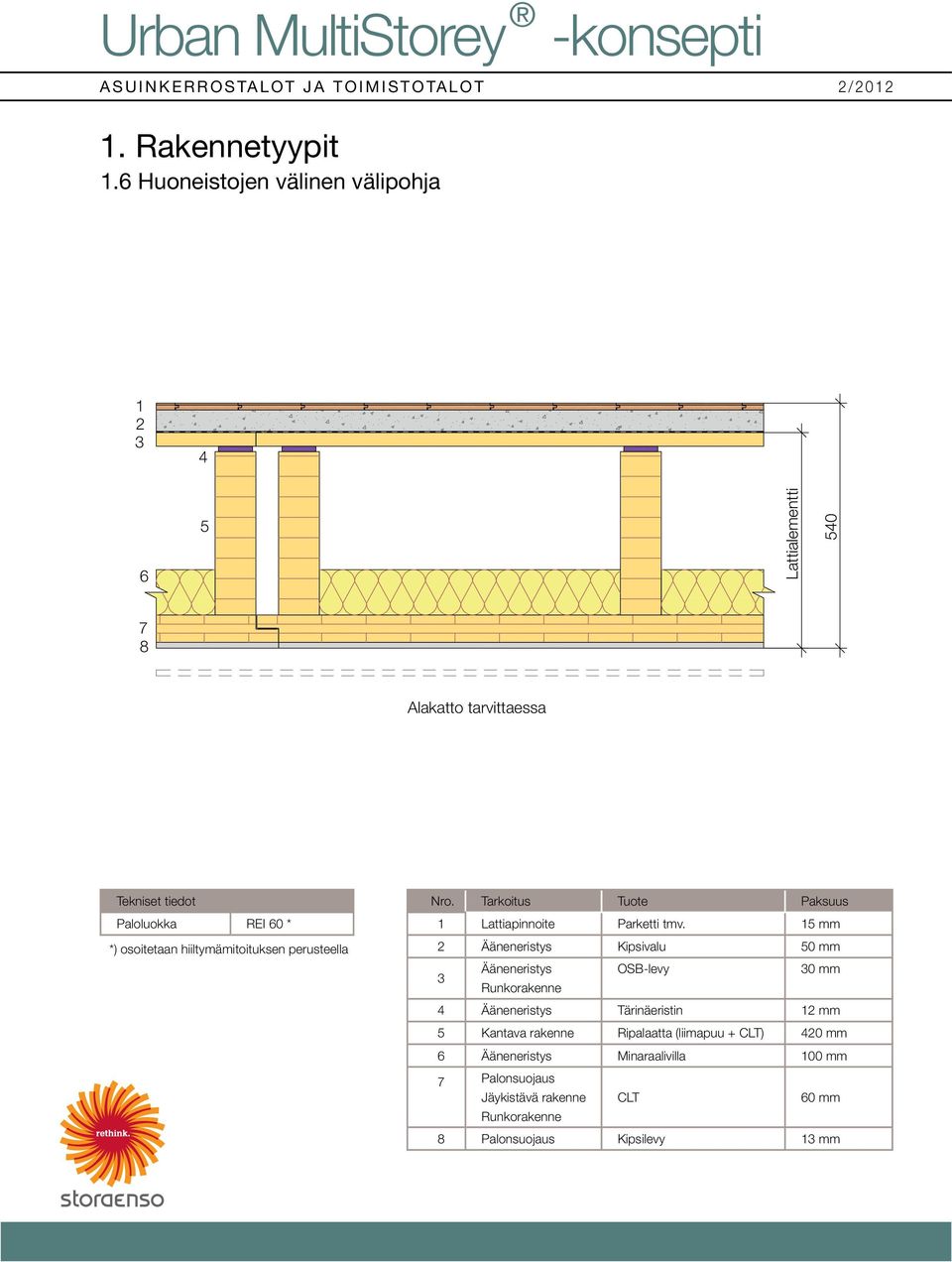

6 1. Rakennetyypit 1.6 Huoneistojen välinen välipohja Lattialementti Alakatto tarvittaessa Tekniset tiedot Paloluokka REI 60 * *) osoitetaan hiiltymämitoituksen perusteella Nro. Tarkoitus Tuote Paksuus 1 Lattiapinnoite Parketti tmv. 15 mm 2 Ääneneristys Kipsivalu 50 mm 3 Ääneneristys OSB-levy 30 mm Runkorakenne 4 Ääneneristys Tärinäeristin 12 mm 5 Kantava rakenne Ripalaatta (liimapuu + CLT) 420 mm 6 Ääneneristys Minaraalivilla 100 mm 7 Palonsuojaus Jäykistävä rakenne CLT 60 mm Runkorakenne 8 Palonsuojaus Kipsilevy 13 mm

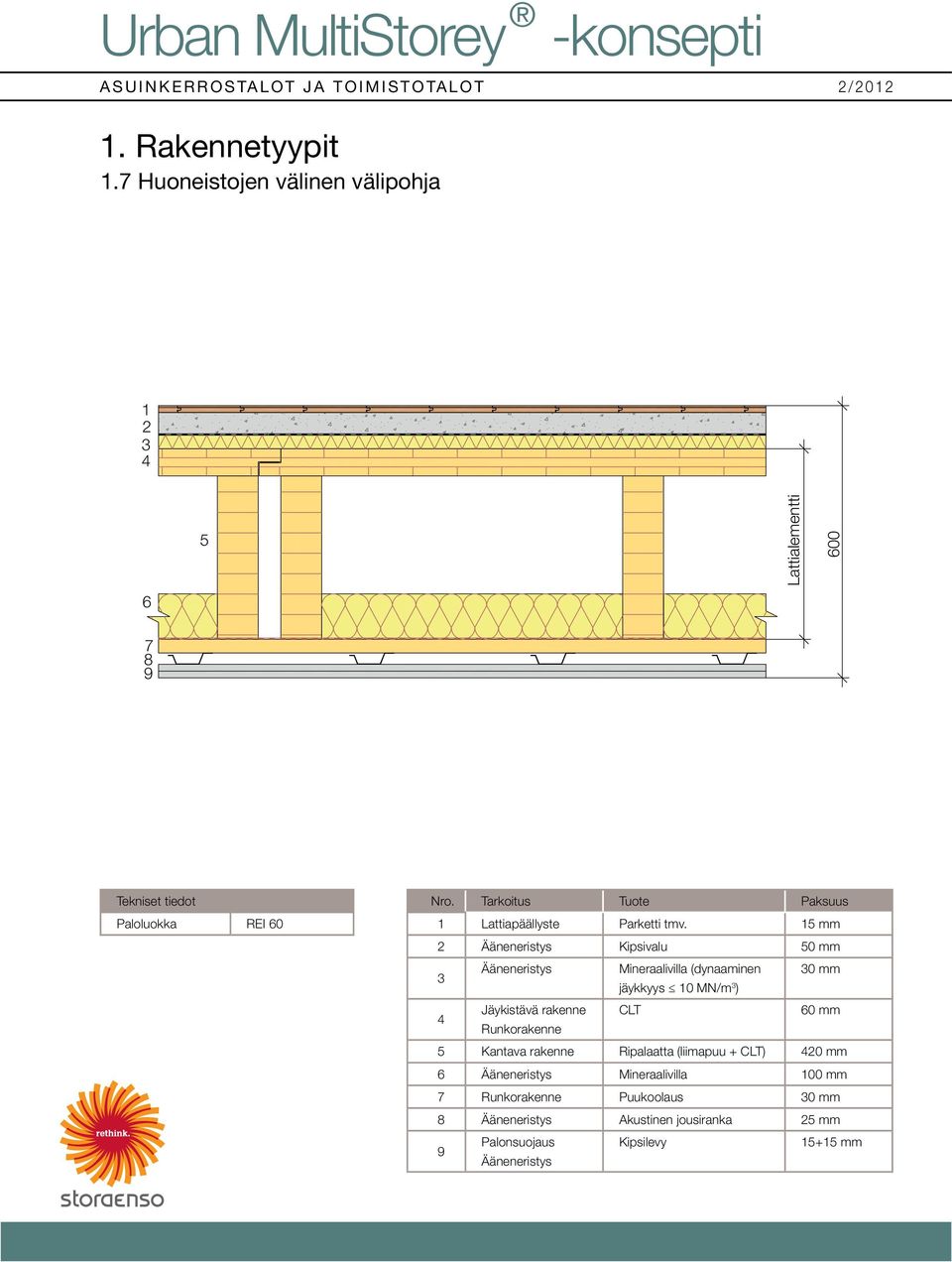

7 1. Rakennetyypit 1.7 Huoneistojen välinen välipohja Lattialementti Tekniset tiedot Paloluokka REI 60 Nro. Tarkoitus Tuote Paksuus 1 Lattiapäällyste Parketti tmv. 15 mm 2 Ääneneristys Kipsivalu 50 mm 3 Ääneneristys Mineraalivilla (dynaaminen 30 mm jäykkyys 10 MN/m 3 ) 4 Jäykistävä rakenne CLT 60 mm Runkorakenne 5 Kantava rakenne Ripalaatta (liimapuu + CLT) 420 mm 6 Ääneneristys Mineraalivilla 100 mm 7 Runkorakenne Puukoolaus 30 mm 8 Ääneneristys Akustinen jousiranka 25 mm 9 Palonsuojaus Kipsilevy mm Ääneneristys

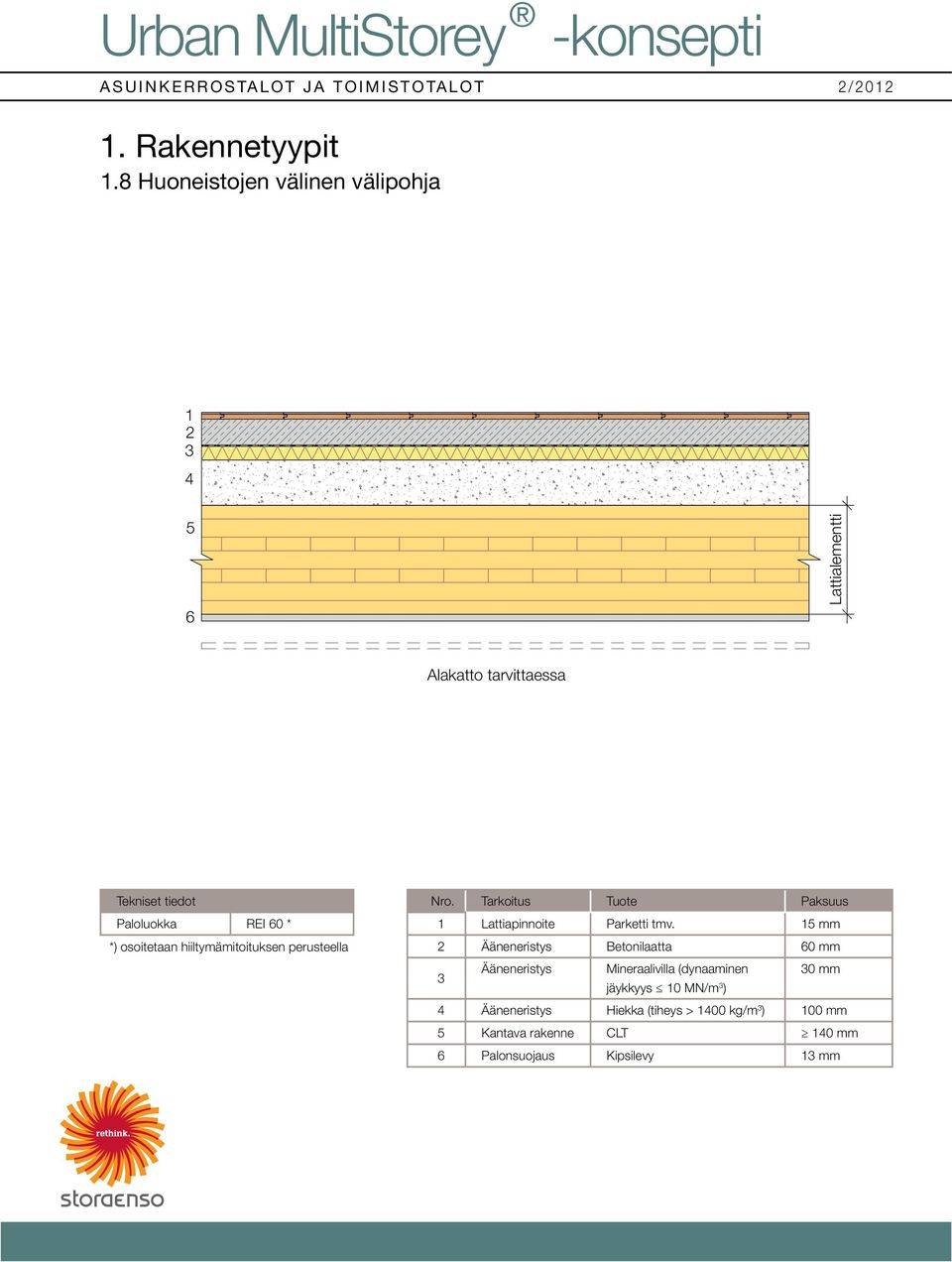

8 1. Rakennetyypit 1.8 Huoneistojen välinen välipohja Lattialementti Alakatto tarvittaessa Tekniset tiedot Paloluokka REI 60 * *) osoitetaan hiiltymämitoituksen perusteella Nro. Tarkoitus Tuote Paksuus 1 Lattiapinnoite Parketti tmv. 15 mm 2 Ääneneristys Betonilaatta 60 mm 3 Ääneneristys Mineraalivilla (dynaaminen 30 mm jäykkyys 10 MN/m 3 ) 4 Ääneneristys Hiekka (tiheys > 1400 kg/m 3 ) 100 mm 5 Kantava rakenne CLT 140 mm 6 Palonsuojaus Kipsilevy 13 mm

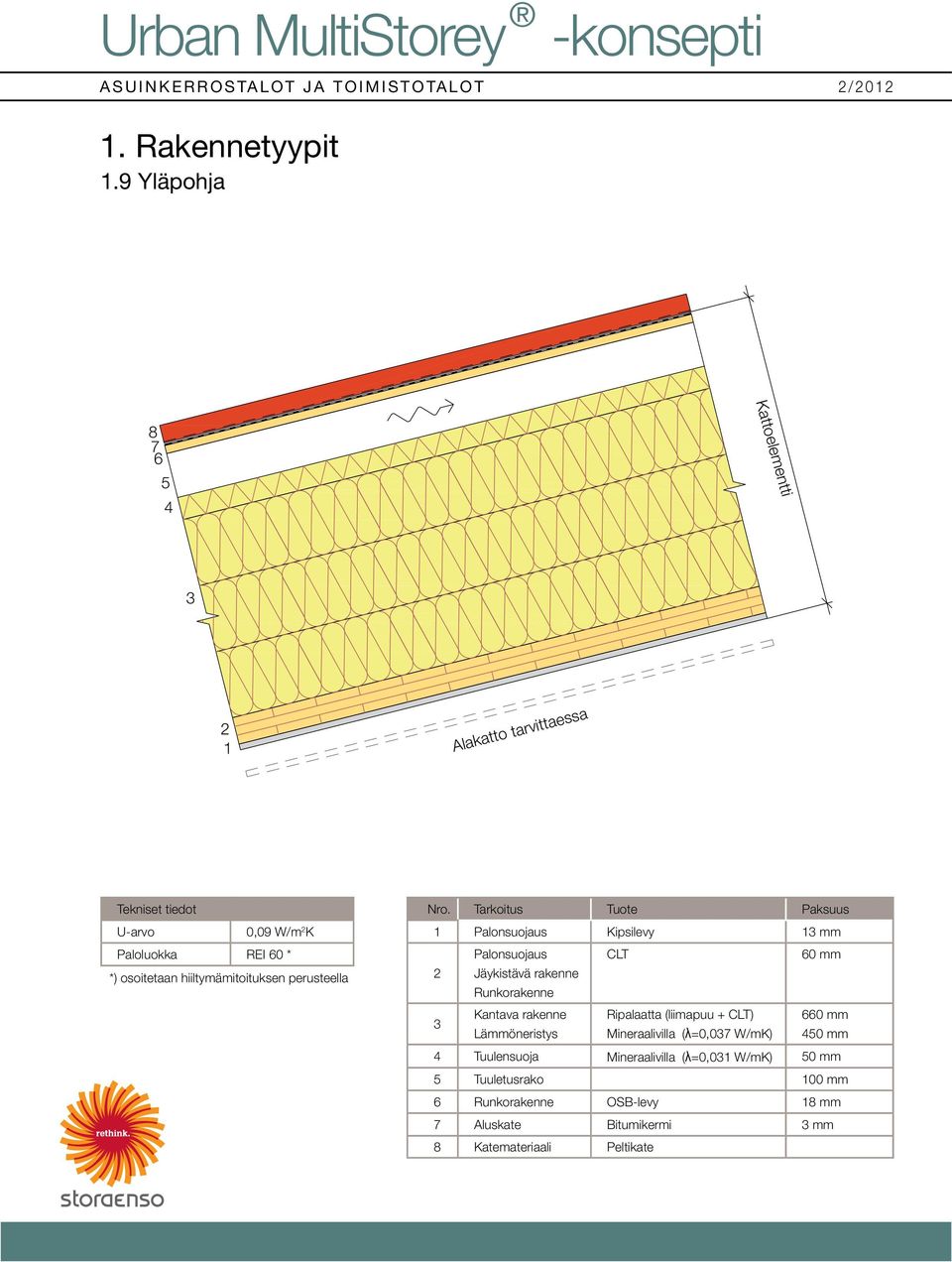

9 1. Rakennetyypit 1.9 Yläpohja Kattoelementti Alakatto tarvittaessa Tekniset tiedot U-arvo 0,09 W/m 2 K Paloluokka REI 60 * *) osoitetaan hiiltymämitoituksen perusteella Nro. Tarkoitus Tuote Paksuus 1 Palonsuojaus Kipsilevy 13 mm Palonsuojaus CLT 60 mm 2 Jäykistävä rakenne Runkorakenne 3 Kantava rakenne Ripalaatta (liimapuu + CLT) 660 mm Lämmöneristys Mineraalivilla (λ=0,037 W/mK) 450 mm 4 Tuulensuoja Mineraalivilla (λ=0,031 W/mK) 50 mm 5 Tuuletusrako 100 mm 6 Runkorakenne OSB-levy 18 mm 7 Aluskate Bitumikermi 3 mm 8 Katemateriaali Peltikate

10 2. Liitosdetaljit 2.1 Ulkoseinä - Alapohja 420

11 2. Liitosdetaljit 2.2 Ulkoseinä - Välipohja 420

12 2. Liitosdetaljit 2.3 Ulkoseinä - Välipohja 420 Lattiaelementti 540

13 2. Liitosdetaljit 2.4 Ulkoseinä - Välipohja 420 Lattiaelementti 540

14 2. Liitosdetaljit 2.5 Ulkoseinä - Välipohja 450 Lattiaelementti 540

15 2. Liitosdetaljit 2.6 Ulkoseinä - Välipohja 420 Lattiaelementti

16 2. Liitosdetaljit 2.7 Ulkoseinä - Välipohja 450 Lattiaelementti

17 2. Liitosdetaljit 2.8 Väliseinä - Alapohja 316

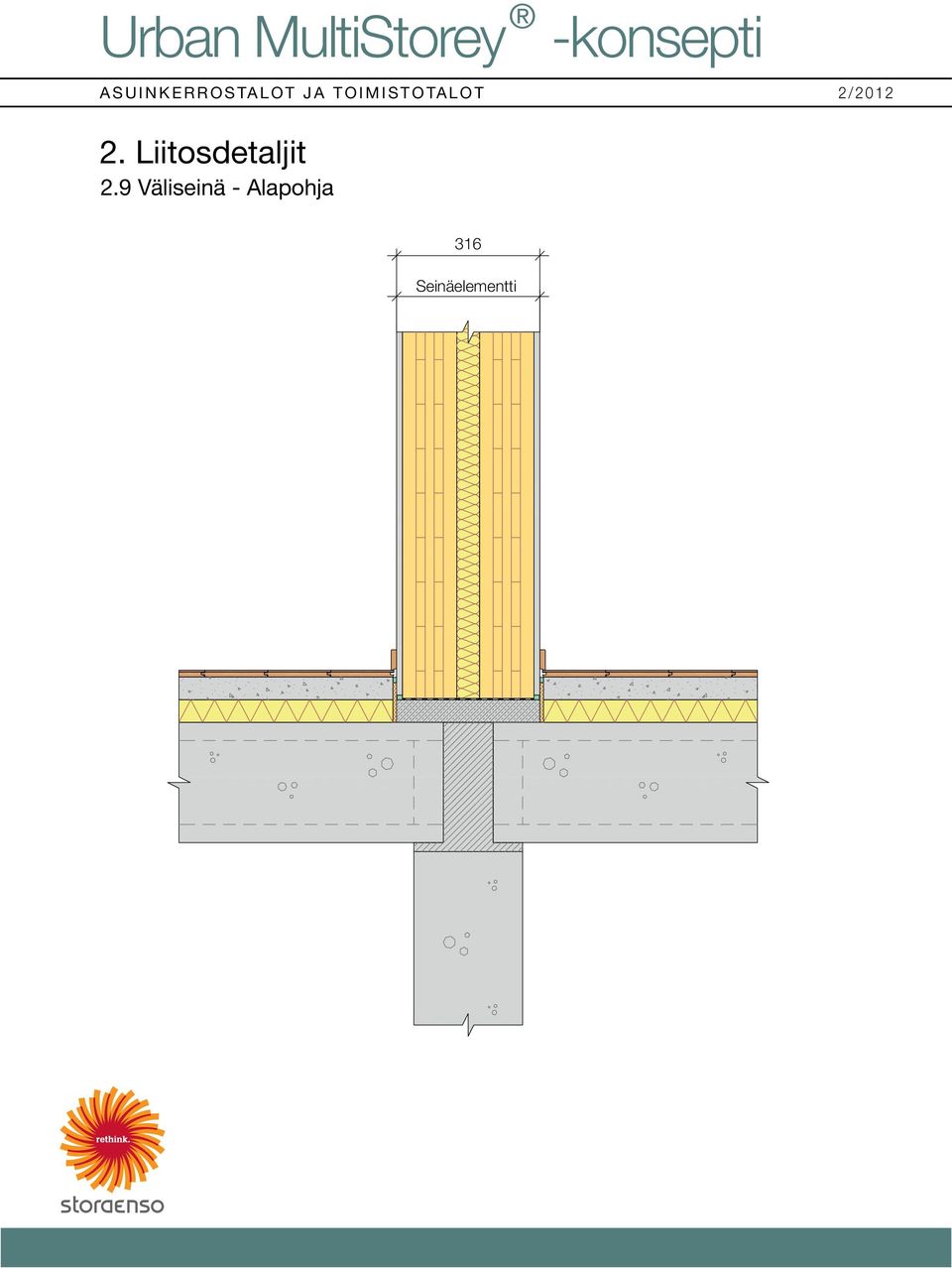

18 2. Liitosdetaljit 2.9 Väliseinä - Alapohja 316

19 2. Liitosdetaljit 2.10 Väliseinä - Välipohja 316 Lattiaelementti 540

20 2. Liitosdetaljit 2.11 Väliseinä - Välipohja 316 Lattiaelementti

21 2. Liitosdetaljit 2.12 Ulkoseinä - Ulkoseinä

22 2. Liitosdetaljit 2.13 Ulkoseinä - Ulkoseinä

23 2. Liitosdetaljit 2.14 Ulkoseinä - Väliseinä

24 2. Liitosdetaljit 2.15 Ulkoseinä - Väliseinä

25 2. Liitosdetaljit 2.16 Väliseinä - Väliseinä

26 2. Liitosdetaljit 2.17 Väliseinä - Väliseinä

27 2. Liitosdetaljit 2.18 Ulkoseinä - Yläpohja Kattoelementti 420

28 2. Liitosdetaljit 2.19 Ulkoseinä - Yläpohja Kattoelementti 420

29 3. Mitoitusperiaatteet 3.1 Saumavarat US US US US HVS

30 3. Mitoitusperiaatteet 3.2 Saumavarat US VP US

31 3. Mitoitusperiaatteet 3.3 Suositeltavat välipohjien jännevälit Tyyppi Tyyppi CLT-levyn korkeus max 2950 Tyyppi Tyyppi Välipohjien maksimijännevälit [m] 4 palkkia 5 palkkia 6 palkkia Tyyppi 1 7,55 7,80 8,00 Tyyppi 2 7,00 7,20 7,45 Tyyppi 3 6,50 6,70 6,90 Tyyppi 4 5,90 6,10 6,30 Taulukko on laadittu Suomen värähtelymitoituskriteerien mukaisesti.

32 3. Mitoitusperiaatteet 3.4 Suositeltavat välipohjien jännevälit Tyyppi 1 Tyyppi 2 Tyyppi 3 A B CLT-levyn korkeus max 2950 C D Välipohjien maksimijännevälit [m] Tyyppi 1 Tyyppi 2 Tyyppi 3 A 3,20 3,60 4,30 B 3,80 4,20 4,90 C 4,90 5,40 6,20 D 5,50 6,10 7,00 Taulukko on laadittu Suomen värähtelymitoituskriteerien mukaisesti.

33 4. Malliratkaisuja 4.1 Esimerkki asuinrakennuksen seinäkaaviosta

34 4. Malliratkaisuja 4.2 Esimerkki asuinrakennuksen välipohjakaaviosta CLT - KRL CLT Käännetty ripalaatta (RL = ripalaatta) Paksuus

35 4. Malliratkaisuja 4.3 Esimerkki asuinrakennuksen porrashuoneen rakenteista Porrashuone

36 4. Malliratkaisuja 4.4 Esimerkki asuinrakennuksen kylpyhuoneen rakenteista Kylpyhuone Tilaelementti

37 4. Malliratkaisuja 4.5 Esimerkki asuinrakennuksen LVI-hormista Kylpyhuone Tilaelementti Porrashuone

38 4. Malliratkaisuja 4.6 Esimerkki toimistotalon pilari-palkki-rungosta

39 4. Malliratkaisuja 4.7 Esimerkki toimistotalon välipohjakaaviosta CLT - RL CLT Ripalaatta Paksuus
