1 Rakenteiden ääneneristävyys Tiiviyden vaikutus äänen eristävyyteen LUT CS20A0650 Meluntorjunta 1 Ilmaääneneristävyys R / Ilmaääneneristysluku R W Rakenteen ilmaääneneristävyys R on rakenteeseen kohdistuvan äänitehon W ja rakenteen välityksellä toiselle puolelle siirtyneen äänitehon W 2 suhteen logaritmin kymmenkerta. Ilmaääneneristysluku R w on kahden huoneen tai muun tilan välistä ilmaääneneristävyyttä kuvaava luku, joka saadaan vertaamalla taajuuskaistoittain mitattua ilmaääneneristävyyttä standardoituun vertailukäyrään. Pilkku merkitsee, että kysymyksessä on rakennusmittaus (in situ) LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 2 Ilmaääneneristys- ja askeläänitasoluvut R W (db) vaaka/pysty L n,w (db) Rakennus 55/55 58 Kytketyt pientalot: asuinhuoneistoon toisesta asuinhuoneistosta 52/53 58 Asuinkerrostalot ja asuntolat: asuinhuoneistosta toiseen asuinhuoneistoon 39 - Asuinhuoneistoon porrashuoneesta tai käytävästä, kun välillä on ovi 44 - Asuntolan saman huoneiston asuinhuoneiden välillä 52/53 58 Hotellit, asuinhotellit: majoitushuoneeseen toisesta majoitushuoneesta 48/53 63 Sairaalat, hoitolaitokset: vuodeosaston potilashuoneeseen toisesta potilashuoneesta 44/53 63 Koulut: opetustilaan toisesta opetustilasta tai muusta tilasta LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 3 1

2 Rakenteen ääneneristys R R L L ' 1 2 S 10lg A Rakenteen ääneneristävyys mitataan terssikaistoittain taajuuksilla Hz L 1 on lähetyshuoneen äänenpainetaso L 2 on vastaanottohuoneen äänenpainetaso S on yhteisen väliseinän pinta-ala A on vastaanottohuoneen kokonaisabsorptio, joka määritellään yleensä huoneen jälkikaiunnasta LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 4 Ilmaääneneristysluku & askeläänitasoluku Vertailukäyrän R arvot eri taajuuksilla ilmaääneneristysluvun R w ollessa 52 desibeliä Vertailukäyrän L n arvot eri taajuuksilla askeläänitasoluvun L n,w ollessa 58 desibeliä Epäjatkuvuuskohta käyrässä LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 5 Ilmaääneneristysluvun R w määritys Piirretään rakenteen ääneneristävyys R terssikaistoittain taajuuksilla Hz Siirretään annettua vertailukäyrää desibeli kerrallaan alhaalta ylöspäin, siten että, vertailukäyrän ja ääneneristävyyskäyrän R väliin jäävän alueen tersseittäin laskettu summa on yhtä suuri tai pienempi kuin 32 db. Luetaan R W :n arvo 500 Hz kohdalta LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 6 2

3 Gyproc N-levyseinä GT 70/ M Teräsranka 70 mm, rankajako kk 600 mm, villa 70 mm Ilmarako 30 mm 2 x Gyproc 13 mm 2 x Gyproc 13 mm 170 mm 222 mm LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 7 Musiikkiopisto H Vertailuarvo (db) 70,0 Rakenteen ilmaäänen eristävyys db 60,0 50,0 40,0 48 Rakenne Vertailu 30,0 keskiarvo 20, Taajuus (Hz) LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 8 Askeläänitaso L n / askeläänitasoluku L n,w Askelääni on muihin tiloihin kuuluva runkoääni, jonka aiheuttaa esimerkiksi kulkeminen lattialla tai portaissa tai esineiden siirtely Askeläänitasoluku L n,w on askelääneneristävyyttä tilojen välillä kuvaava luku, joka saadaan vertaamalla taajuuskaistoittain mitattua ja normalisoitua äänenpainetasoa standardoituun vertailukäyrään Pilkku merkitsee, että kysymyksessä on rakennusmittaus (in situ) LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 9 3

4 ' L n Rakenteen askeläänitaso L n A L1 10lg 10 Rakenteen askeläänitaso mitattaan Tersseittäin taajuuksilla Hz Huone L n on huoneen askeläänitaso L 1 on huoneen äänenpainetaso A on huoneen kokonaisabsorptio, joka määritellään yleensä tilan jälkikaiuntaajasta LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 10 Askeläänikoje Mitattaessa koje sijoitetaan lattialle yleensä 3 5 kohtaan ja 45 asteen kulmaan lattiapalkkeihin yms. nähden. Vastaanottohuoneessa äänenpainetasoa mitataan useassa mikrofonipisteessä tai käytetään liikkuvaa mikrofonia. Kojeessa on viisi vasaraa, joiden kunkin paino on 0.5 kg. Vasarat putoavat 40 mm korkeudelta lattiaan 0.1 sekunnin välein LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 11 Askeläänitasoluvun L n,w määritys Piirretään rakenteen askeläänitaso L n terssikaistoittain taajuuksilla Hz Siirretään annettua vertailukäyrää desibeli kerrallaan ylhäältä alaspäin, siten että, vertailukäyrän ja askeläänitasokäyrän L n väliin jäävän alueen tersseittäin laskettu summa on yhtä suuri tai pienempi kuin 32 db. Luetaan L n,w :n arvo 500 Hz kohdalta LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 12 4

5 Puuvälipohja LUT CS20A0650 Meluntorjunta 13 Betonilaatta 240 mm LUT CS20A0650 Meluntorjunta 14 Sivutiesiirtymät LUT CS20A0650 Meluntorjunta 15 5

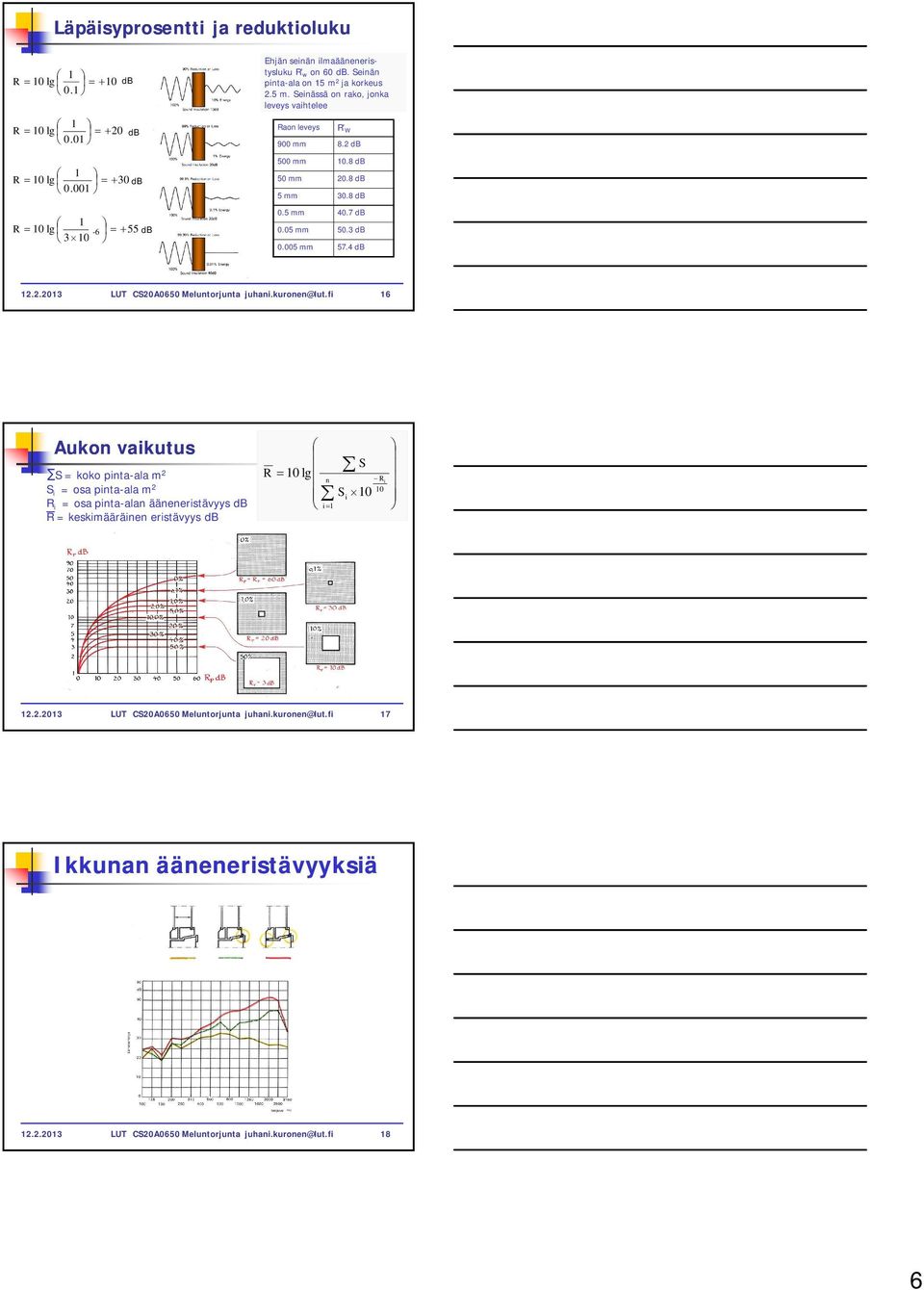

6 Läpäisyprosentti ja reduktioluku 1 R 10 lg 10 db R 10 lg 20 db R 10 lg 30 db R 10 lg db Ehjän seinän ilmaääneneristysluku R w on 60 db. Seinän pinta-ala on 15 m 2 ja korkeus 2.5 m. Seinässä on rako, jonka leveys vaihtelee Raon leveys R W 900 mm 8.2 db 500 mm 10.8 db 50 mm 20.8 db 5 mm 30.8 db 0.5 mm 40.7 db 0.05 mm 50.3 db mm 57.4 db LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 16 Aukon vaikutus S = koko pinta-ala m 2 S i = osa pinta-ala m 2 R i = osa pinta-alan ääneneristävyys db R = keskimääräinen eristävyys db R 10 lg n i1 S 10 i S Ri LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 17 Ikkunan ääneneristävyyksiä LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 18 6

7 Poistoventtiilin vaikutus Kahden keittiön välillä tehty ilmaääneneristysmittaus R, W1= 44 db,, R, W2= 56 db,, venttiilien kautta tapahtuva äänen siirtyminen estetty LUT CS20A0650 Meluntorjunta 19 Tiiviyden vaikutus eristävyyteen db k 2 k 4 k 8 k LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 20 Pieni reikä f r nc n t t= 35 db S= m LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 21 7

8 Aukosta purkautuva äänitehotaso Pintaan osuva intensiteetti I x 2 2 p p I x 4 c Aukkoon osuva ääniteho 2 p S I x S Aukon äänitehotaso L L L p L L p 10lgS 10lg4 10lgS 6 Kun tunnetaan tilaan syntyvä äänenpainetaso A S I x L p L W L LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 22 Aukosta purkautuva äänitehotaso Äänilähteen huoneeseen synnyttämä äänenpainetaso L L p W 10lg A 10lg 4 Sijoitus äänitehon kaavan L L 10lgS 10lg4 p Aukon äänitehotaso L Kun tunnetaan äänilähteen äänitehotaso A S L p I x L L LW 10lg A10lgS L W LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 23 Lasin läpi tuleva ääniteho L p L I I W S i R L LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 24 8

9 Esimerkki: 1000 Hz:n melu Lähetyshuone A 1 =5 m 2 L p1 L W =83 db L S A =2 m 2 Q= 2 Vastaanottohuone S i =3 m 2 r= 10 m L piu R= 35 db L Wsis A 2 =10 m 2 L p2 A 1 on lähetys- ja A 2 vastaanottohuoneen kokonaisabsorptio, m 2 L W on yhden äänilähteen äänitehotaso, db L on aukosta S A purkautuva äänitehotaso, db L piu on ikkunaan kohdistuva intensiteettitaso, db L Wsis on ikkunan läpäissyt äänitehotaso, db L p1 on lähetys- ja L p2 vastaanottohuoneen äänenpainetaso, db R on ikkunan ääneneristävyys, db ( melu tulee vain ikkunan läpi) Mikä on äänenpainetaso L p2 vastaanottohuoneessa? LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 25 Lasketaan 3 äänilähteen kokonaistehotaso L W3 : L W3 =83+10lg(3)= 88 db Lasketaan lähetyshuoneen äänenpainetaso L p1 : L p1 =L W3-10lg(A1)+6= 88-10lg(5)+6=87 db Lasketaan aukosta purkautuva äänitehotaso L : L =L p1 +10lg(S A )- 6= 87+10lg(2)- 6=84 db LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 26 Lasketaan äänenpainetaso ikkunan edessä: L piu = L -20lg(r)+10lg(Q)-11 L piu = 84-20lg(10) +10lg(2)-11=56 db Lasketaan ikkunan läpi tuleva äänitehotaso: L Wsis =L piu +10lgS i -R=56+10lg(3)-35= 26 db Lasketaan huoneeseen syntyvä diffuusi kenttä : L p2 =L Wsis -10lg(A 2 )+6 L p2 =26-10lg(10)+6= 22 db LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 27 9

10 Tehtävä A44 Kokonaisabsorptio A k = 20 m 2 Seinän koko pintaala S seinä = 12.5 m 2 Aukon ala S aukko = 0.5 m 2 Kokonaisabsorptio A v = 10 m 2 Verstas L WA = 90 db Konehuone L PV =? Seinän ääneneristävyys R= 40 db LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 28 Tehtävä LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 29 10
