1 fagerhult e-sense Älykäs valaistusjärjestelmä

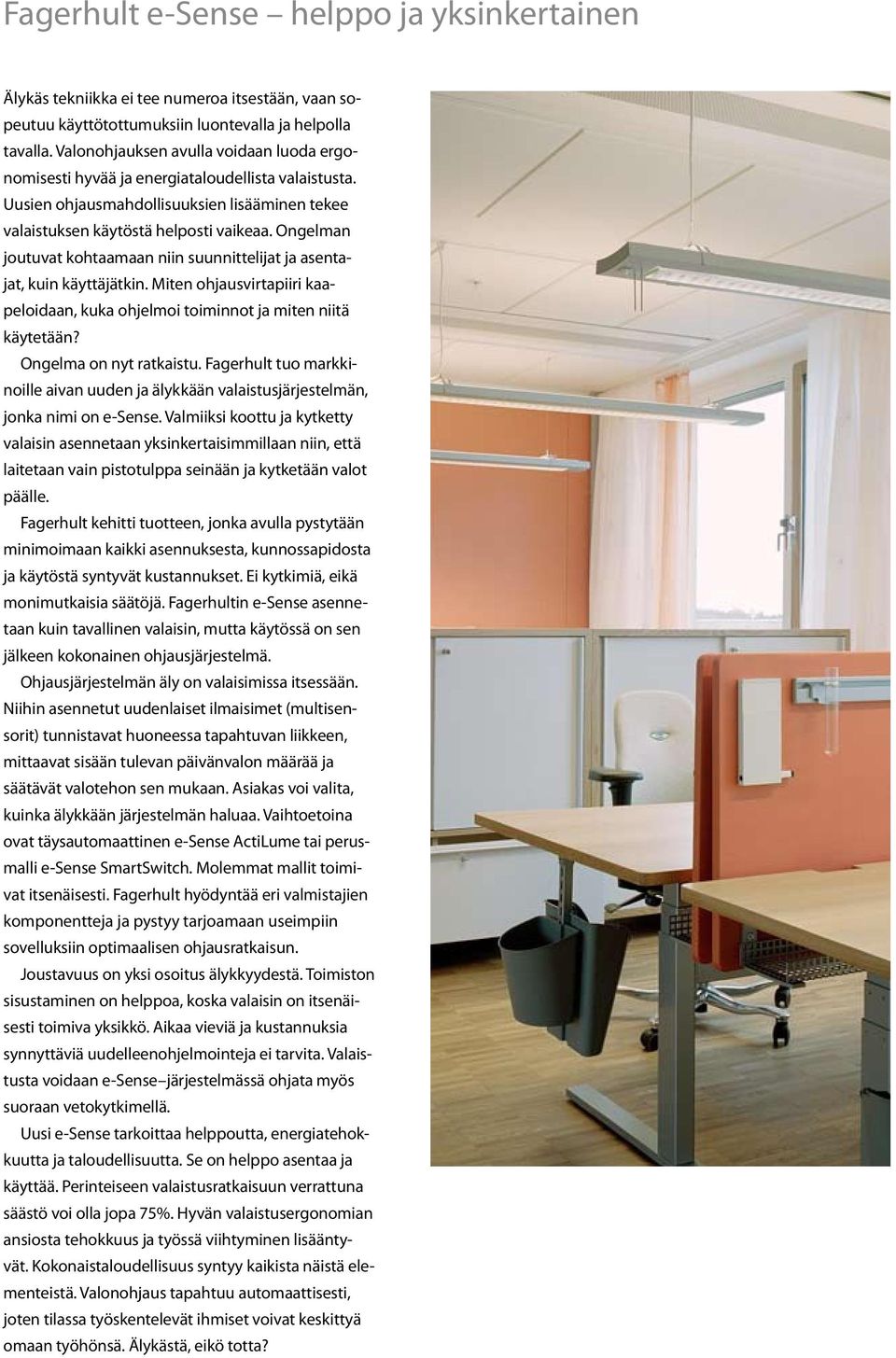

2 Fagerhult e-sense helppo ja yksinkertainen Älykäs tekniikka ei tee numeroa itsestään, vaan sopeutuu käyttötottumuksiin luontevalla ja helpolla tavalla. Valonohjauksen avulla voidaan luoda ergonomisesti hyvää ja energiataloudellista valaistusta. Uusien ohjausmahdollisuuksien lisääminen tekee valaistuksen käytöstä helposti vaikeaa. Ongelman joutuvat kohtaamaan niin suunnittelijat ja asentajat, kuin käyttäjätkin. Miten ohjausvirtapiiri kaapeloidaan, kuka ohjelmoi toiminnot ja miten niitä käytetään? Ongelma on nyt ratkaistu. Fagerhult tuo markkinoille aivan uuden ja älykkään valaistusjärjestelmän, jonka nimi on e-sense. Valmiiksi koottu ja kytketty valaisin asennetaan yksinkertaisimmillaan niin, että laitetaan vain pistotulppa seinään ja kytketään valot päälle. Fagerhult kehitti tuotteen, jonka avulla pystytään minimoimaan kaikki asennuksesta, kunnossapidosta ja käytöstä syntyvät kustannukset. Ei kytkimiä, eikä monimutkaisia säätöjä. Fagerhultin e-sense asennetaan kuin tavallinen valaisin, mutta käytössä on sen jälkeen kokonainen ohjausjärjestelmä. Ohjausjärjestelmän äly on valaisimissa itsessään. Niihin asennetut uudenlaiset ilmaisimet (multisensorit) tunnistavat huoneessa tapahtuvan liikkeen, mittaavat sisään tulevan päivänvalon määrää ja säätävät valotehon sen mukaan. Asiakas voi valita, kuinka älykkään järjestelmän haluaa. Vaihtoetoina ovat täysautomaattinen e-sense ActiLume tai perusmalli e-sense SmartSwitch. Molemmat mallit toimivat itsenäisesti. Fagerhult hyödyntää eri valmistajien komponentteja ja pystyy tarjoamaan useimpiin sovelluksiin optimaalisen ohjausratkaisun. Joustavuus on yksi osoitus älykkyydestä. Toimiston sisustaminen on helppoa, koska valaisin on itsenäisesti toimiva yksikkö. Aikaa vieviä ja kustannuksia synnyttäviä uudelleenohjelmointeja ei tarvita. Valaistusta voidaan e-sense järjestelmässä ohjata myös suoraan vetokytkimellä. Uusi e-sense tarkoittaa helppoutta, energiatehokkuutta ja taloudellisuutta. Se on helppo asentaa ja käyttää. Perinteiseen valaistusratkaisuun verrattuna säästö voi olla jopa 75%. Hyvän valaistusergonomian ansiosta tehokkuus ja työssä viihtyminen lisääntyvät. Kokonaistaloudellisuus syntyy kaikista näistä elementeistä. Valonohjaus tapahtuu automaattisesti, joten tilassa työskentelevät ihmiset voivat keskittyä omaan työhönsä. Älykästä, eikö totta?

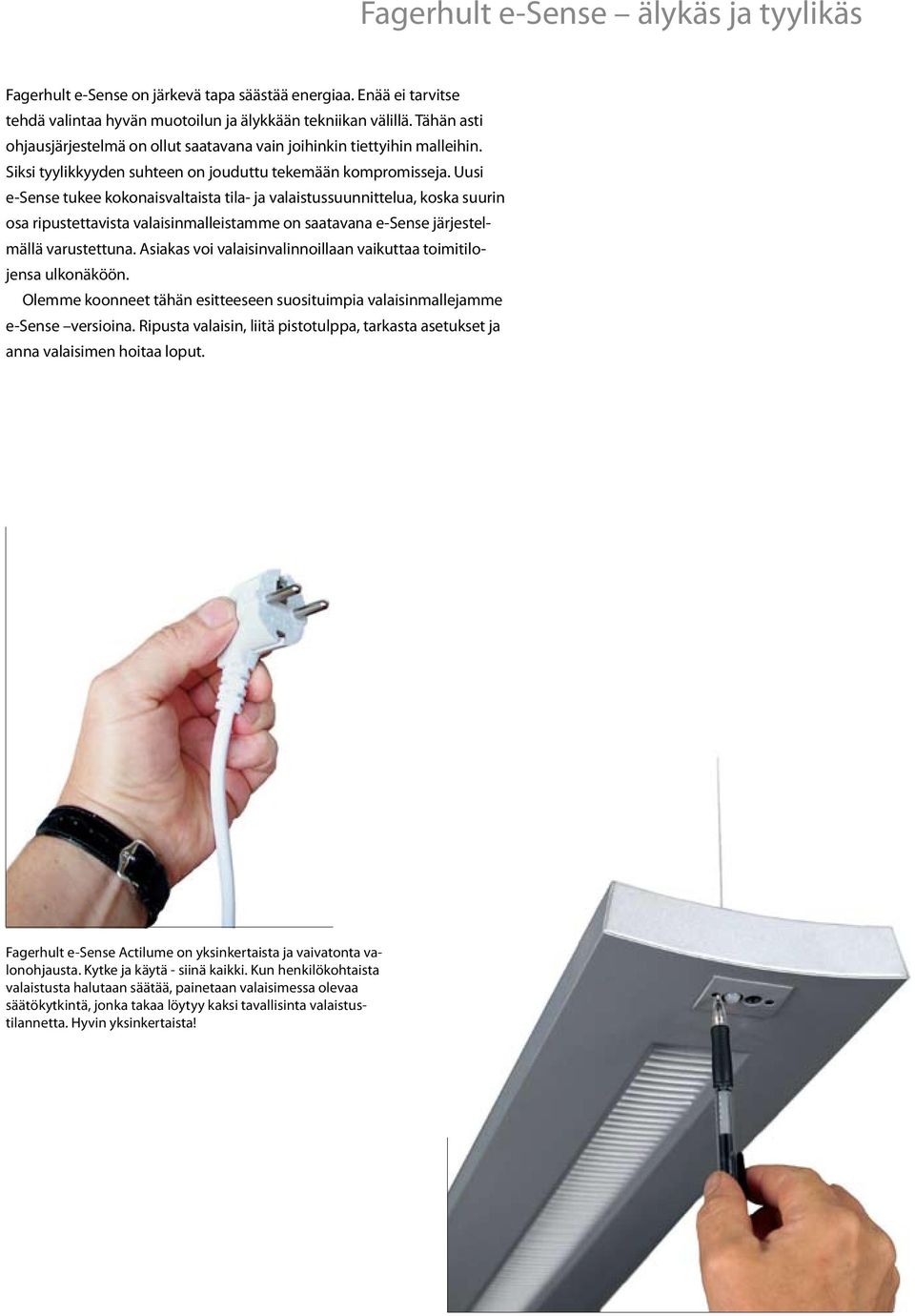

3 Fagerhult e-sense älykäs ja tyylikäs Fagerhult e-sense on järkevä tapa säästää energiaa. Enää ei tarvitse tehdä valintaa hyvän muotoilun ja älykkään tekniikan välillä. Tähän asti ohjausjärjestelmä on ollut saatavana vain joihinkin tiettyihin malleihin. Siksi tyylikkyyden suhteen on jouduttu tekemään kompromisseja. Uusi e-sense tukee kokonaisvaltaista tila- ja valaistussuunnittelua, koska suurin osa ripustettavista valaisinmalleistamme on saatavana e-sense järjestelmällä varustettuna. Asiakas voi valaisinvalinnoillaan vaikuttaa toimitilojensa ulkonäköön. Olemme koonneet tähän esitteeseen suosituimpia valaisinmallejamme e-sense versioina. Ripusta valaisin, liitä pistotulppa, tarkasta asetukset ja anna valaisimen hoitaa loput. Fagerhult e-sense Actilume on yksinkertaista ja vaivatonta valonohjausta. Kytke ja käytä - siinä kaikki. Kun henkilökohtaista valaistusta halutaan säätää, painetaan valaisimessa olevaa säätökytkintä, jonka takaa löytyy kaksi tavallisinta valaistustilannetta. Hyvin yksinkertaista!

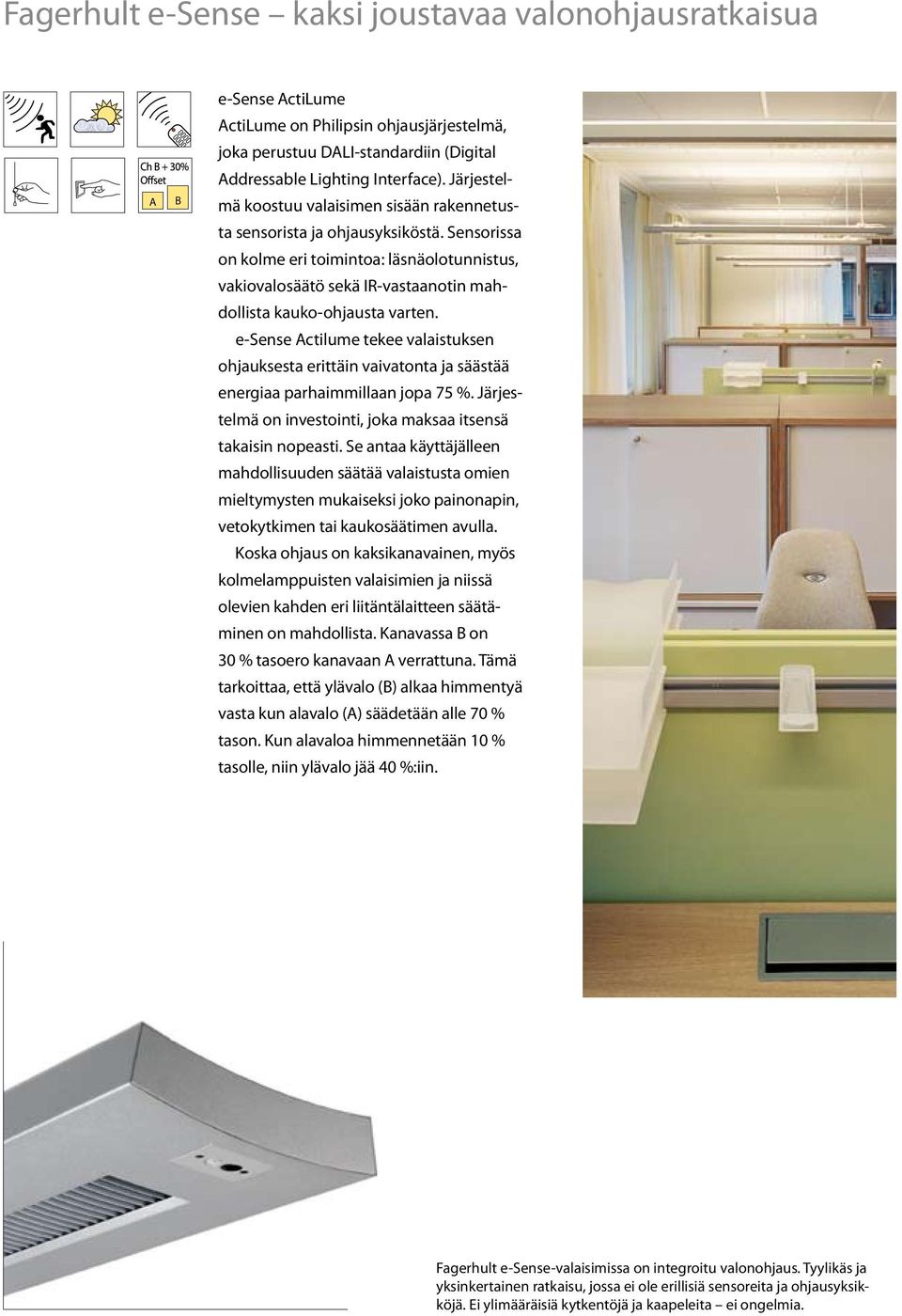

4 Fagerhult e-sense kaksi joustavaa valonohjausratkaisua A B e-sense ActiLume ActiLume on Philipsin ohjausjärjestelmä, joka perustuu DALI-standardiin (Digital Addressable Lighting Interface). Järjestelmä koostuu valaisimen sisään rakennetusta sensorista ja ohjausyksiköstä. Sensorissa on kolme eri toimintoa: läsnäolotunnistus, vakiovalosäätö sekä IR-vastaanotin mahdollista kauko-ohjausta varten. e-sense Actilume tekee valaistuksen ohjauksesta erittäin vaivatonta ja säästää energiaa parhaimmillaan jopa 75 %. Järjestelmä on investointi, joka maksaa itsensä takaisin nopeasti. Se antaa käyttäjälleen mahdollisuuden säätää valaistusta omien mieltymysten mukaiseksi joko painonapin, vetokytkimen tai kaukosäätimen avulla. Koska ohjaus on kaksikanavainen, myös kolmelamppuisten valaisimien ja niissä olevien kahden eri liitäntälaitteen säätäminen on mahdollista. Kanavassa B on 30 % tasoero kanavaan A verrattuna. Tämä tarkoittaa, että ylävalo (B) alkaa himmentyä vasta kun alavalo (A) säädetään alle 70 % tason. Kun alavaloa himmennetään 10 % tasolle, niin ylävalo jää 40 %:iin. Fagerhult e-sense-valaisimissa on integroitu valonohjaus. Tyylikäs ja yksinkertainen ratkaisu, jossa ei ole erillisiä sensoreita ja ohjausyksikköjä. Ei ylimääräisiä kytkentöjä ja kaapeleita ei ongelmia.

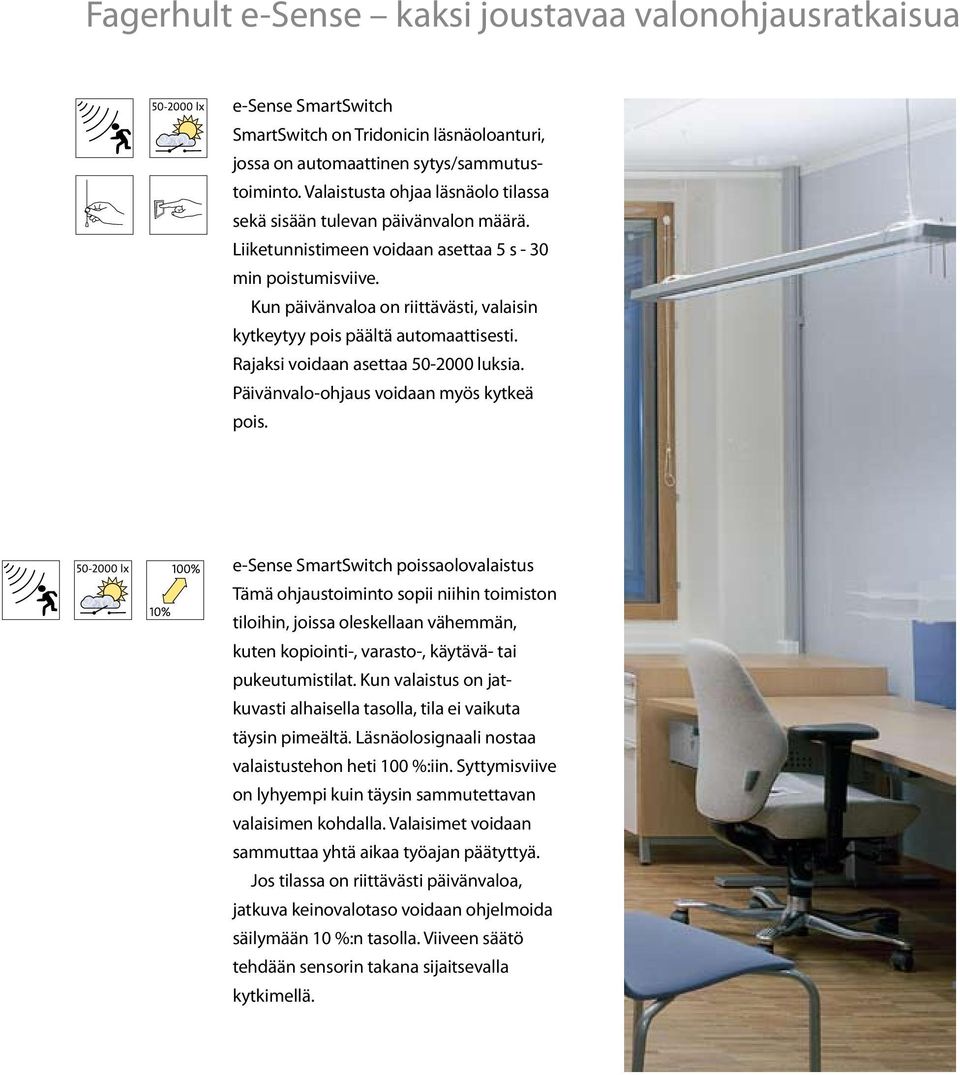

5 Fagerhult e-sense kaksi joustavaa valonohjausratkaisua e-sense SmartSwitch SmartSwitch on Tridonicin läsnäoloanturi, jossa on automaattinen sytys/sammutustoiminto. Valaistusta ohjaa läsnäolo tilassa sekä sisään tulevan päivänvalon määrä. Liiketunnistimeen voidaan asettaa 5 s - 30 min poistumisviive. Kun päivänvaloa on riittävästi, valaisin kytkeytyy pois päältä automaattisesti. Rajaksi voidaan asettaa luksia. Päivänvalo-ohjaus voidaan myös kytkeä pois. e-sense SmartSwitch poissaolovalaistus Tämä ohjaustoiminto sopii niihin toimiston tiloihin, joissa oleskellaan vähemmän, kuten kopiointi-, varasto-, käytävä- tai pukeutumistilat. Kun valaistus on jatkuvasti alhaisella tasolla, tila ei vaikuta täysin pimeältä. Läsnäolosignaali nostaa valaistustehon heti 100 %:iin. Syttymisviive on lyhyempi kuin täysin sammutettavan valaisimen kohdalla. Valaisimet voidaan sammuttaa yhtä aikaa työajan päätyttyä. Jos tilassa on riittävästi päivänvaloa, jatkuva keinovalotaso voidaan ohjelmoida säilymään 10 %:n tasolla. Viiveen säätö tehdään sensorin takana sijaitsevalla kytkimellä.

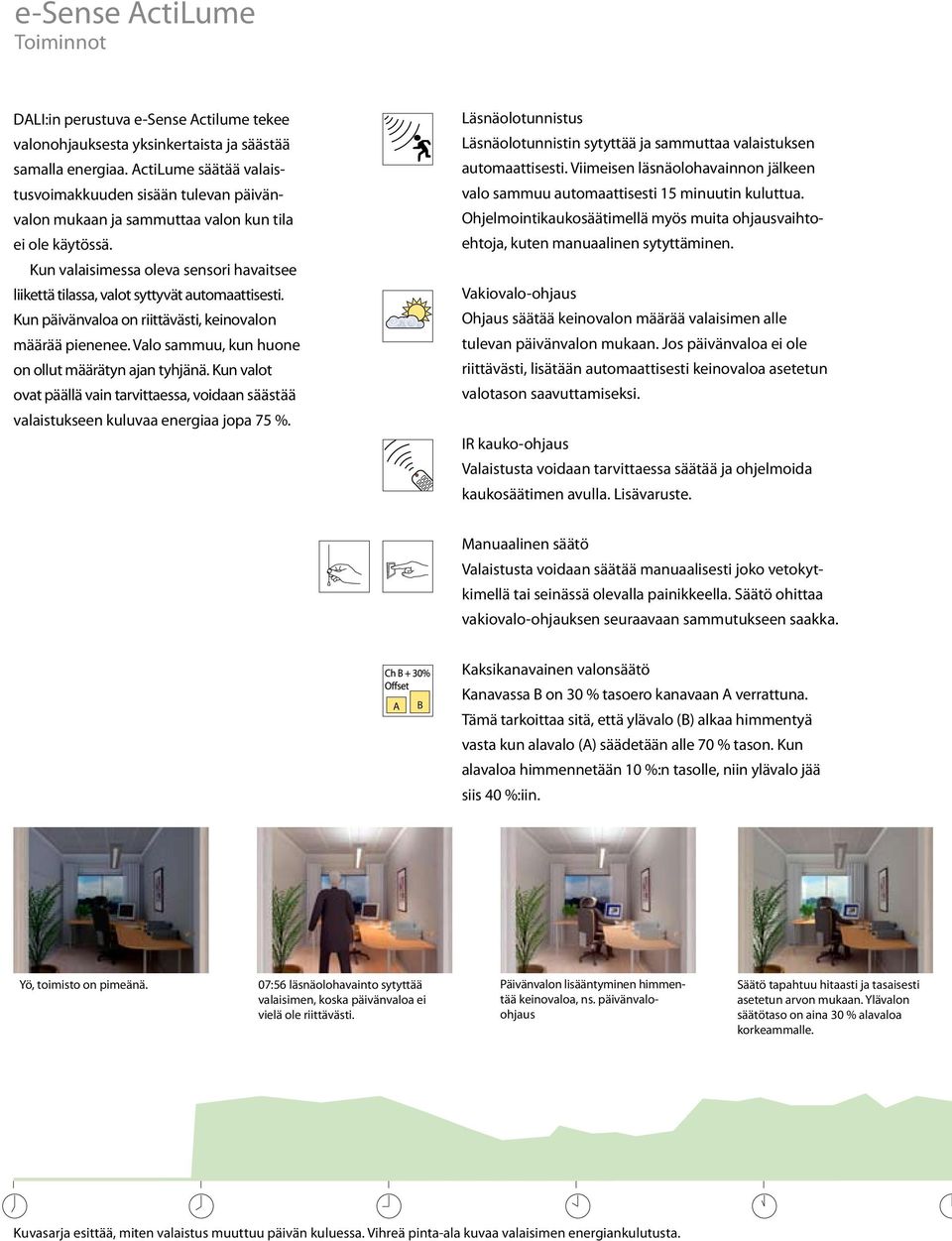

6 e-sense ActiLume Toiminnot DALI:in perustuva e-sense Actilume tekee valonohjauksesta yksinkertaista ja säästää samalla energiaa. ActiLume säätää valaistusvoimakkuuden sisään tulevan päivänvalon mukaan ja sammuttaa valon kun tila ei ole käytössä. Kun valaisimessa oleva sensori havaitsee liikettä tilassa, valot syttyvät automaattisesti. Kun päivänvaloa on riittävästi, keinovalon määrää pienenee. Valo sammuu, kun huone on ollut määrätyn ajan tyhjänä. Kun valot ovat päällä vain tarvittaessa, voidaan säästää valaistukseen kuluvaa energiaa jopa 75 %. Läsnäolotunnistus Läsnäolotunnistin sytyttää ja sammuttaa valaistuksen automaattisesti. Viimeisen läsnäolohavainnon jälkeen valo sammuu automaattisesti 15 minuutin kuluttua. Ohjelmointikaukosäätimellä myös muita ohjausvaihtoehtoja, kuten manuaalinen sytyttäminen. Vakiovalo-ohjaus Ohjaus säätää keinovalon määrää valaisimen alle tulevan päivänvalon mukaan. Jos päivänvaloa ei ole riittävästi, lisätään automaattisesti keinovaloa asetetun valotason saavuttamiseksi. IR kauko-ohjaus Valaistusta voidaan tarvittaessa säätää ja ohjelmoida kaukosäätimen avulla. Lisävaruste. Manuaalinen säätö Valaistusta voidaan säätää manuaalisesti joko vetokytkimellä tai seinässä olevalla painikkeella. Säätö ohittaa vakiovalo-ohjauksen seuraavaan sammutukseen saakka. A B Kaksikanavainen valonsäätö Kanavassa B on 30 % tasoero kanavaan A verrattuna. Tämä tarkoittaa sitä, että ylävalo (B) alkaa himmentyä vasta kun alavalo (A) säädetään alle 70 % tason. Kun alavaloa himmennetään 10 %:n tasolle, niin ylävalo jää siis 40 %:iin. Yö, toimisto on pimeänä. 07:56 läsnäolohavainto sytyttää valaisimen, koska päivänvaloa ei vielä ole riittävästi. Päivänvalon lisääntyminen himmentää keinovaloa, ns. päivänvaloohjaus Säätö tapahtuu hitaasti ja tasaisesti asetetun arvon mukaan. Ylävalon säätötaso on aina 30 % alavaloa korkeammalle. Kuvasarja esittää, miten valaistus muuttuu päivän kuluessa. Vihreä pinta-ala kuvaa valaisimen energiankulutusta.

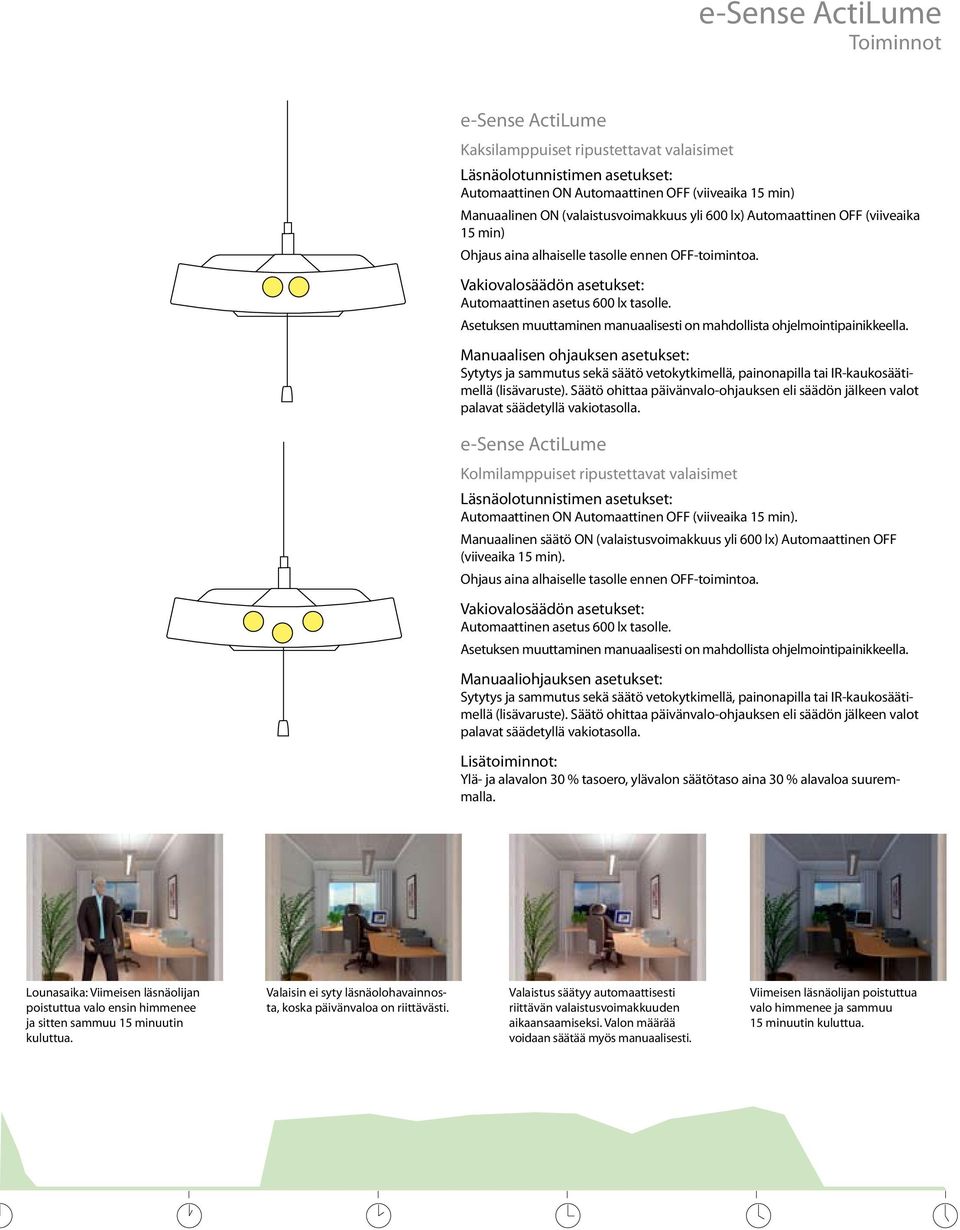

7 e-sense ActiLume Toiminnot e-sense ActiLume Kaksilamppuiset ripustettavat valaisimet Läsnäolotunnistimen asetukset: Automaattinen ON Automaattinen OFF (viiveaika 15 min) Manuaalinen ON (valaistusvoimakkuus yli 600 lx) Automaattinen OFF (viiveaika 15 min) Ohjaus aina alhaiselle tasolle ennen OFF-toimintoa. Vakiovalosäädön asetukset: Automaattinen asetus 600 lx tasolle. Asetuksen muuttaminen manuaalisesti on mahdollista ohjelmointipainikkeella. Manuaalisen ohjauksen asetukset: Sytytys ja sammutus sekä säätö vetokytkimellä, painonapilla tai IR-kaukosäätimellä (lisävaruste). Säätö ohittaa päivänvalo-ohjauksen eli säädön jälkeen valot palavat säädetyllä vakiotasolla. e-sense ActiLume Kolmilamppuiset ripustettavat valaisimet Läsnäolotunnistimen asetukset: Automaattinen ON Automaattinen OFF (viiveaika 15 min). Manuaalinen säätö ON (valaistusvoimakkuus yli 600 lx) Automaattinen OFF (viiveaika 15 min). Ohjaus aina alhaiselle tasolle ennen OFF-toimintoa. Vakiovalosäädön asetukset: Automaattinen asetus 600 lx tasolle. Asetuksen muuttaminen manuaalisesti on mahdollista ohjelmointipainikkeella. Manuaaliohjauksen asetukset: Sytytys ja sammutus sekä säätö vetokytkimellä, painonapilla tai IR-kaukosäätimellä (lisävaruste). Säätö ohittaa päivänvalo-ohjauksen eli säädön jälkeen valot palavat säädetyllä vakiotasolla. Lisätoiminnot: Ylä- ja alavalon 30 % tasoero, ylävalon säätötaso aina 30 % alavaloa suuremmalla. Lounasaika: Viimeisen läsnäolijan poistuttua valo ensin himmenee ja sitten sammuu 15 minuutin kuluttua. Valaisin ei syty läsnäolohavainnosta, koska päivänvaloa on riittävästi. Valaistus säätyy automaattisesti riittävän valaistusvoimakkuuden aikaansaamiseksi. Valon määrää voidaan säätää myös manuaalisesti. Viimeisen läsnäolijan poistuttua valo himmenee ja sammuu 15 minuutin kuluttua.

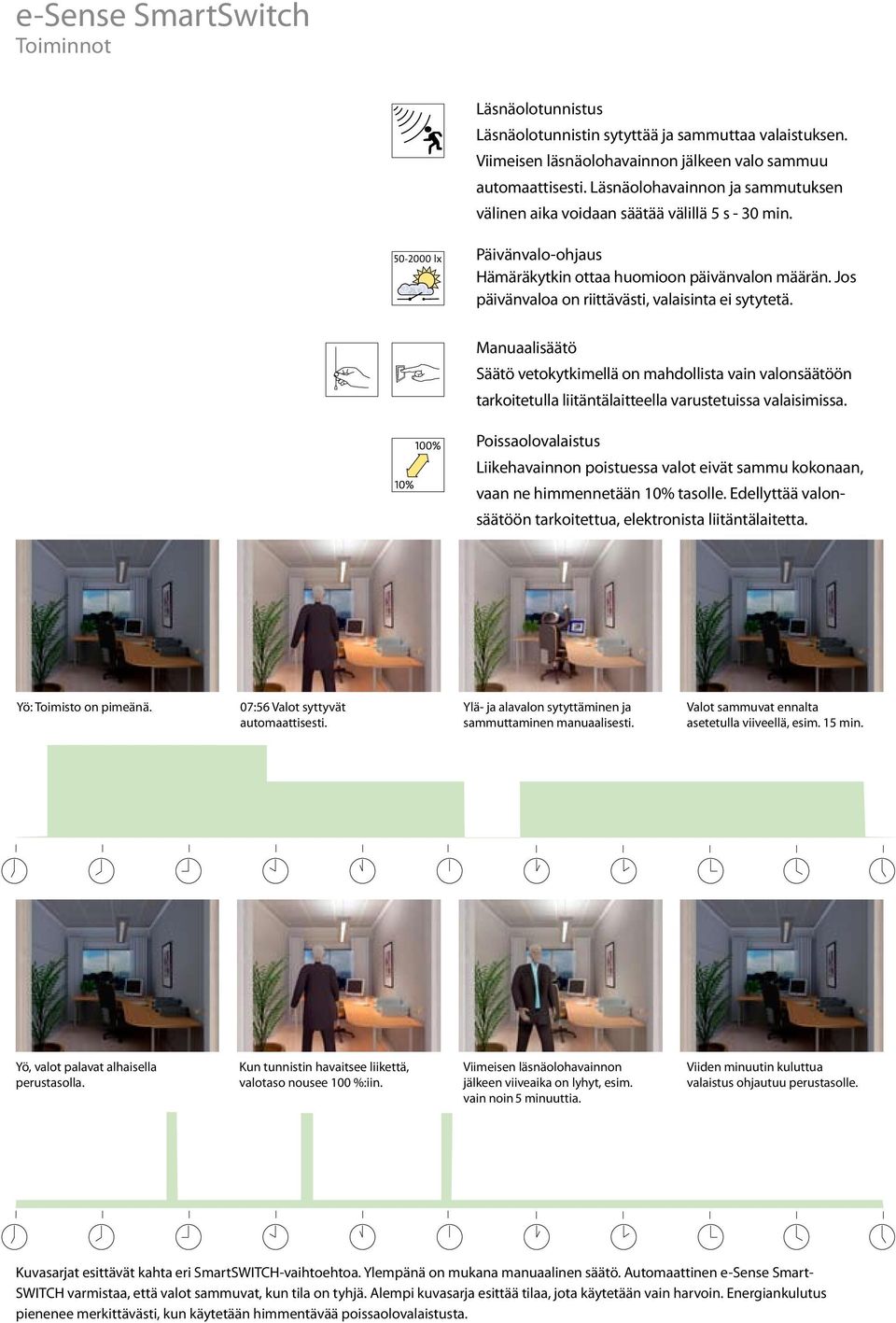

8 e-sense SmartSwitch Toiminnot Läsnäolotunnistus Läsnäolotunnistin sytyttää ja sammuttaa valaistuksen. Viimeisen läsnäolohavainnon jälkeen valo sammuu automaattisesti. Läsnäolohavainnon ja sammutuksen välinen aika voidaan säätää välillä 5 s - 30 min. Päivänvalo-ohjaus Hämäräkytkin ottaa huomioon päivänvalon määrän. Jos päivänvaloa on riittävästi, valaisinta ei sytytetä. Manuaalisäätö Säätö vetokytkimellä on mahdollista vain valonsäätöön tarkoitetulla liitäntälaitteella varustetuissa valaisimissa. Poissaolovalaistus Liikehavainnon poistuessa valot eivät sammu kokonaan, vaan ne himmennetään 10% tasolle. Edellyttää valonsäätöön tarkoitettua, elektronista liitäntälaitetta. Yö: Toimisto on pimeänä. 07:56 Valot syttyvät automaattisesti. Ylä- ja alavalon sytyttäminen ja sammuttaminen manuaalisesti. Valot sammuvat ennalta asetetulla viiveellä, esim. 15 min. Yö, valot palavat alhaisella perustasolla. Kun tunnistin havaitsee liikettä, valotaso nousee 100 %:iin. Viimeisen läsnäolohavainnon jälkeen viiveaika on lyhyt, esim. vain noin 5 minuuttia. Viiden minuutin kuluttua valaistus ohjautuu perustasolle. Kuvasarjat esittävät kahta eri SmartSWITCH-vaihtoehtoa. Ylempänä on mukana manuaalinen säätö. Automaattinen e-sense Smart- SWITCH varmistaa, että valot sammuvat, kun tila on tyhjä. Alempi kuvasarja esittää tilaa, jota käytetään vain harvoin. Energiankulutus pienenee merkittävästi, kun käytetään himmentävää poissaolovalaistusta.

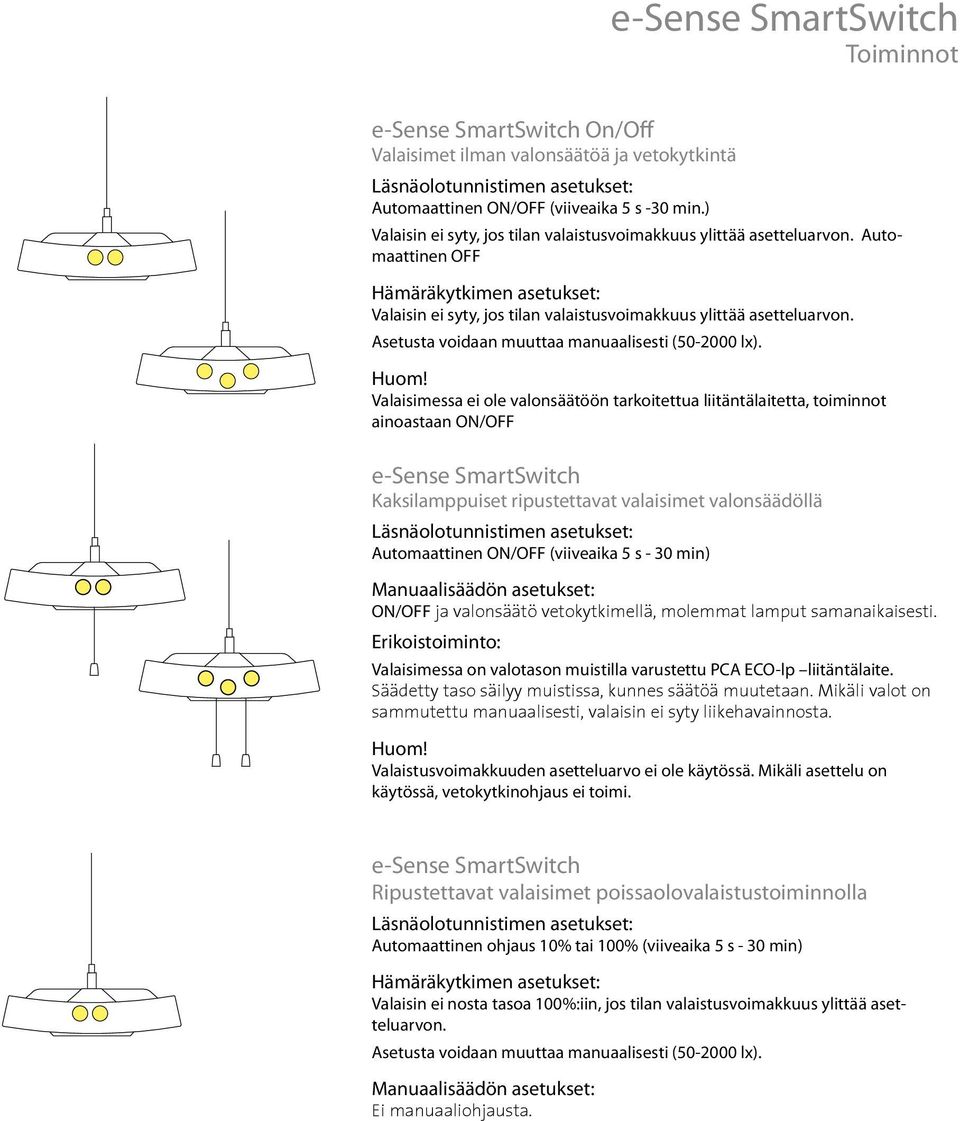

9 e-sense SmartSwitch Toiminnot e-sense SmartSwitch On/Off Valaisimet ilman valonsäätöä ja vetokytkintä Läsnäolotunnistimen asetukset: Automaattinen ON/OFF (viiveaika 5 s -30 min.) Valaisin ei syty, jos tilan valaistusvoimakkuus ylittää asetteluarvon. Automaattinen OFF Hämäräkytkimen asetukset: Valaisin ei syty, jos tilan valaistusvoimakkuus ylittää asetteluarvon. Asetusta voidaan muuttaa manuaalisesti ( lx). Huom! Valaisimessa ei ole valonsäätöön tarkoitettua liitäntälaitetta, toiminnot ainoastaan ON/OFF e-sense SmartSwitch Kaksilamppuiset ripustettavat valaisimet valonsäädöllä Läsnäolotunnistimen asetukset: Automaattinen ON/OFF (viiveaika 5 s - 30 min) Manuaalisäädön asetukset: ON/OFF ja valonsäätö vetokytkimellä, molemmat lamput samanaikaisesti. Erikoistoiminto: Valaisimessa on valotason muistilla varustettu PCA ECO-lp liitäntälaite. Säädetty taso säilyy muistissa, kunnes säätöä muutetaan. Mikäli valot on sammutettu manuaalisesti, valaisin ei syty liikehavainnosta. Huom! Valaistusvoimakkuuden asetteluarvo ei ole käytössä. Mikäli asettelu on käytössä, vetokytkinohjaus ei toimi. e-sense SmartSwitch Ripustettavat valaisimet poissaolovalaistustoiminnolla Läsnäolotunnistimen asetukset: Automaattinen ohjaus 10% tai 100% (viiveaika 5 s - 30 min) Hämäräkytkimen asetukset: Valaisin ei nosta tasoa 100%:iin, jos tilan valaistusvoimakkuus ylittää asetteluarvon. Asetusta voidaan muuttaa manuaalisesti ( lx). Manuaalisäädön asetukset: Ei manuaaliohjausta.

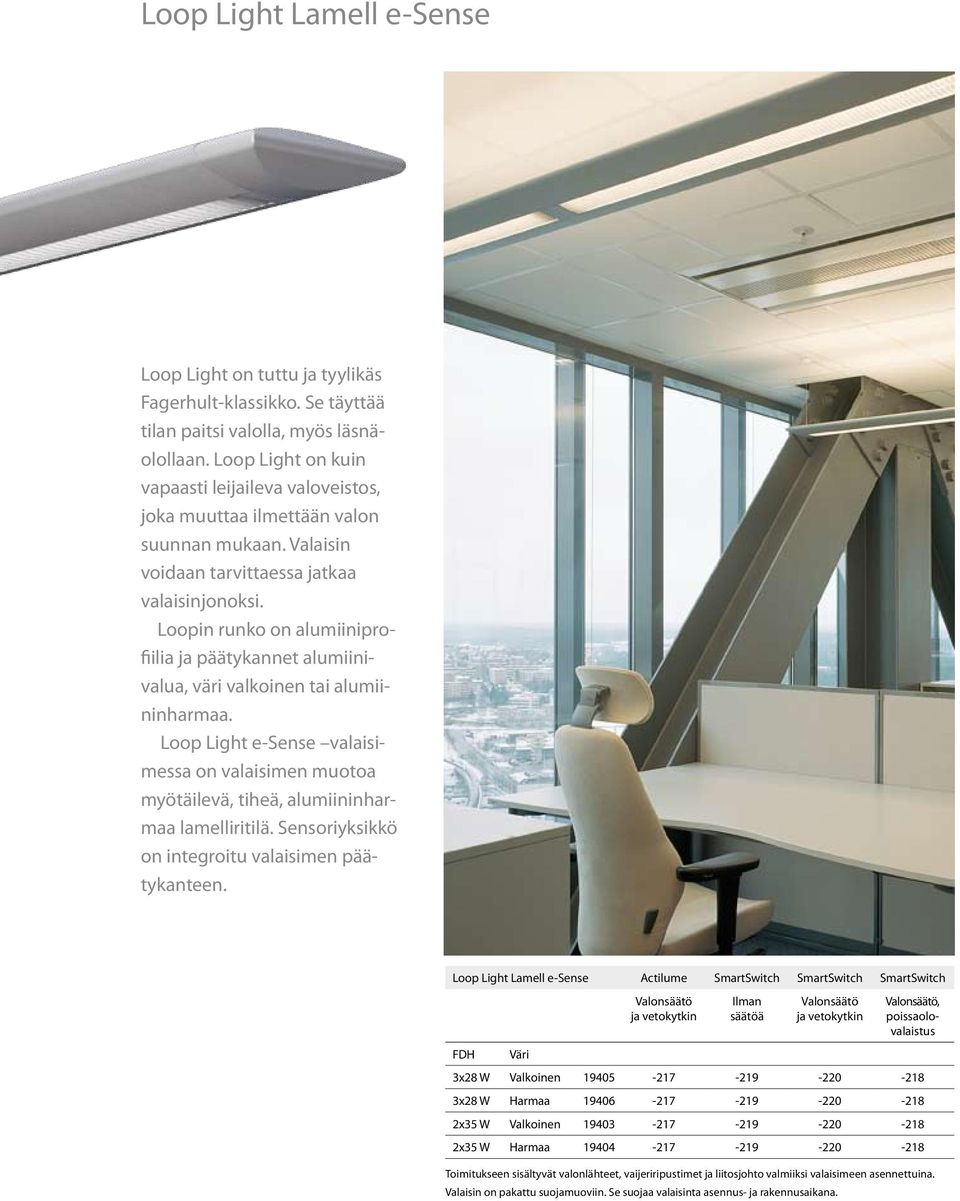

10 Loop Light Lamell e-sense Loop Light on tuttu ja tyylikäs Fagerhult-klassikko. Se täyttää tilan paitsi valolla, myös läsnäolollaan. Loop Light on kuin vapaasti leijaileva valoveistos, joka muuttaa ilmettään valon suunnan mukaan. Valaisin voidaan tarvittaessa jatkaa valaisinjonoksi. Loopin runko on alumiiniprofiilia ja päätykannet alumiinivalua, väri valkoinen tai alumiininharmaa. Loop Light e-sense valaisimessa on valaisimen muotoa myötäilevä, tiheä, alumiininharmaa lamelliritilä. Sensoriyksikkö on integroitu valaisimen päätykanteen. Loop Light Lamell e-sense Actilume SmartSwitch SmartSwitch SmartSwitch Valonsäätö ja vetokytkin Ilman säätöä Valonsäätö ja vetokytkin Valonsäätö, poissaolovalaistus FDH Väri 3x28 W Valkoinen x28 W Harmaa x35 W Valkoinen x35 W Harmaa Toimitukseen sisältyvät valonlähteet, vaijeriripustimet ja liitosjohto valmiiksi valaisimeen asennettuina. Valaisin on pakattu suojamuoviin. Se suojaa valaisinta asennus- ja rakennusaikana.

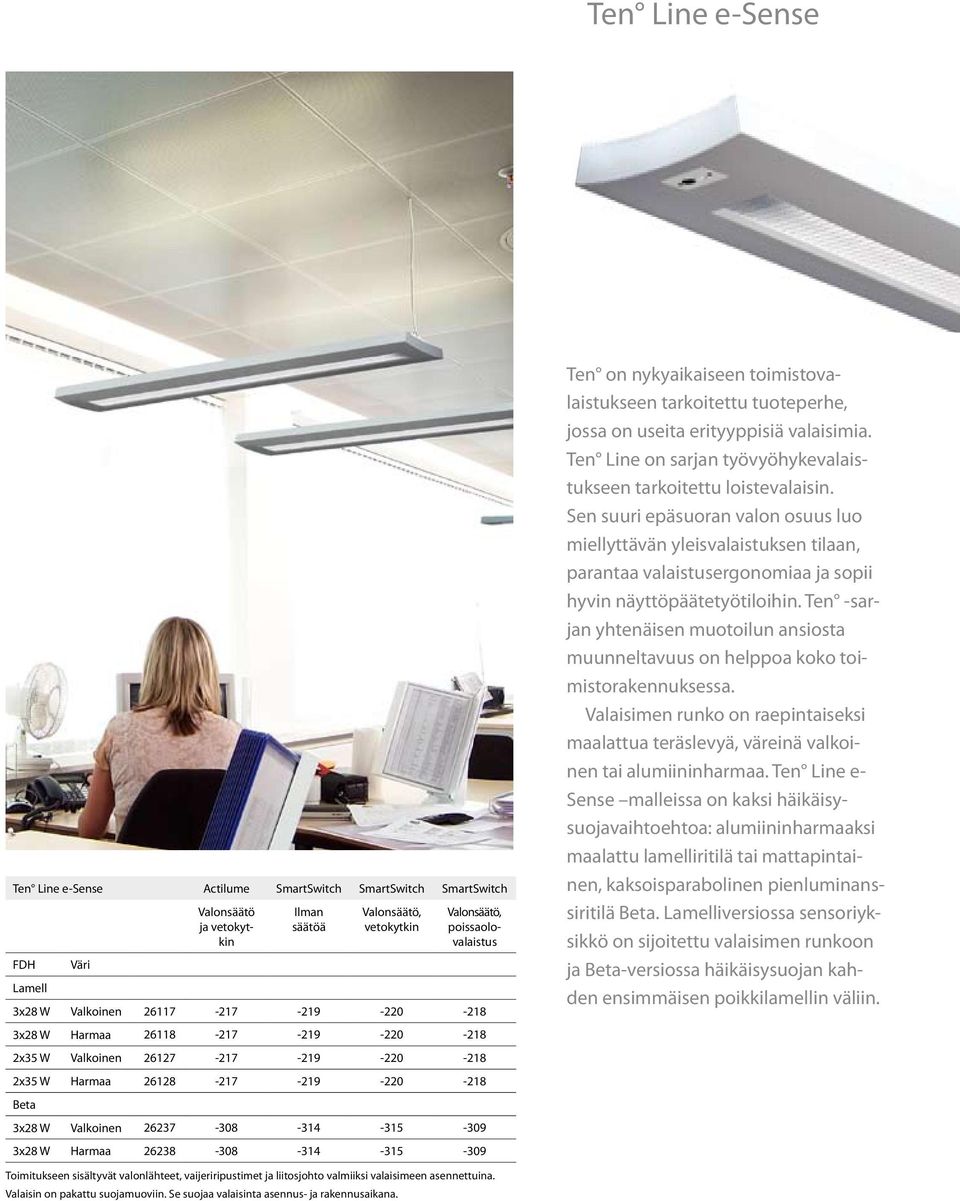

11 Ten Line e-sense Ten Line e-sense Actilume SmartSwitch SmartSwitch SmartSwitch Valonsäätö ja vetokytkin Ilman säätöä Valonsäätö, vetokytkin Valonsäätö, poissaolovalaistus FDH Väri Lamell 3x28 W Valkoinen Ten on nykyaikaiseen toimistovalaistukseen tarkoitettu tuoteperhe, jossa on useita erityyppisiä valaisimia. Ten Line on sarjan työvyöhykevalaistukseen tarkoitettu loistevalaisin. Sen suuri epäsuoran valon osuus luo miellyttävän yleisvalaistuksen tilaan, parantaa valaistusergonomiaa ja sopii hyvin näyttöpäätetyötiloihin. Ten -sarjan yhtenäisen muotoilun ansiosta muunneltavuus on helppoa koko toimistorakennuksessa. Valaisimen runko on raepintaiseksi maalattua teräslevyä, väreinä valkoinen tai alumiininharmaa. Ten Line e- Sense malleissa on kaksi häikäisysuojavaihtoehtoa: alumiininharmaaksi maalattu lamelliritilä tai mattapintainen, kaksoisparabolinen pienluminanssiritilä Beta. Lamelliversiossa sensoriyksikkö on sijoitettu valaisimen runkoon ja Beta-versiossa häikäisysuojan kahden ensimmäisen poikkilamellin väliin. 3x28 W Harmaa x35 W Valkoinen x35 W Harmaa Beta 3x28 W Valkoinen x28 W Harmaa Toimitukseen sisältyvät valonlähteet, vaijeriripustimet ja liitosjohto valmiiksi valaisimeen asennettuina. Valaisin on pakattu suojamuoviin. Se suojaa valaisinta asennus- ja rakennusaikana.

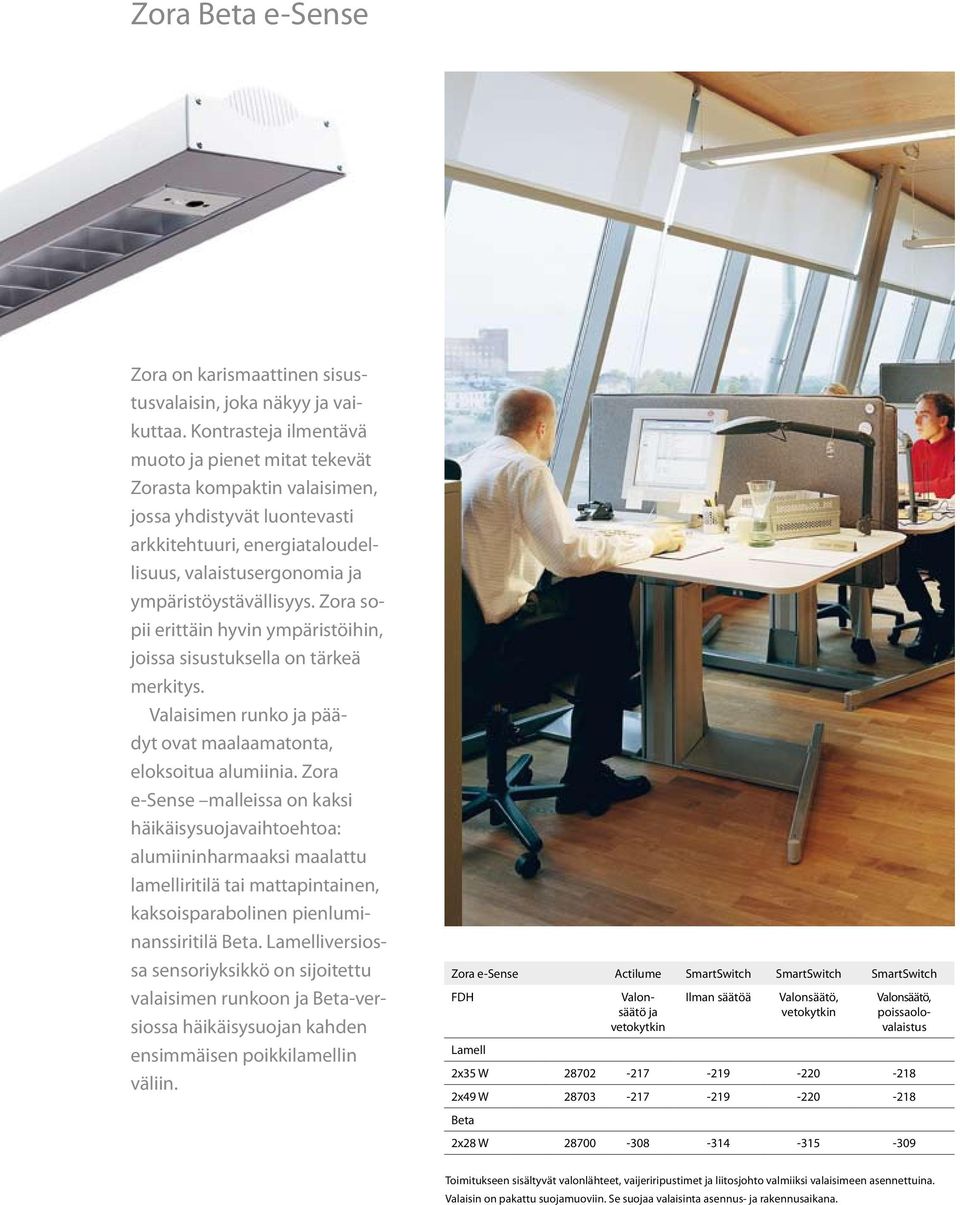

12 Zora Beta e-sense Zora on karismaattinen sisustusvalaisin, joka näkyy ja vaikuttaa. Kontrasteja ilmentävä muoto ja pienet mitat tekevät Zorasta kompaktin valaisimen, jossa yhdistyvät luontevasti arkkitehtuuri, energiataloudellisuus, valaistusergonomia ja ympäristöystävällisyys. Zora sopii erittäin hyvin ympäristöihin, joissa sisustuksella on tärkeä merkitys. Valaisimen runko ja päädyt ovat maalaamatonta, eloksoitua alumiinia. Zora e-sense malleissa on kaksi häikäisysuojavaihtoehtoa: alumiininharmaaksi maalattu lamelliritilä tai mattapintainen, kaksoisparabolinen pienluminanssiritilä Beta. Lamelliversiossa sensoriyksikkö on sijoitettu valaisimen runkoon ja Beta-versiossa häikäisysuojan kahden ensimmäisen poikkilamellin väliin. Zora e-sense Actilume SmartSwitch SmartSwitch SmartSwitch FDH Valonsäätö ja vetokytkin Ilman säätöä Valonsäätö, vetokytkin Valonsäätö, poissaolovalaistus Lamell 2x35 W x49 W Beta 2x28 W Toimitukseen sisältyvät valonlähteet, vaijeriripustimet ja liitosjohto valmiiksi valaisimeen asennettuina. Valaisin on pakattu suojamuoviin. Se suojaa valaisinta asennus- ja rakennusaikana.

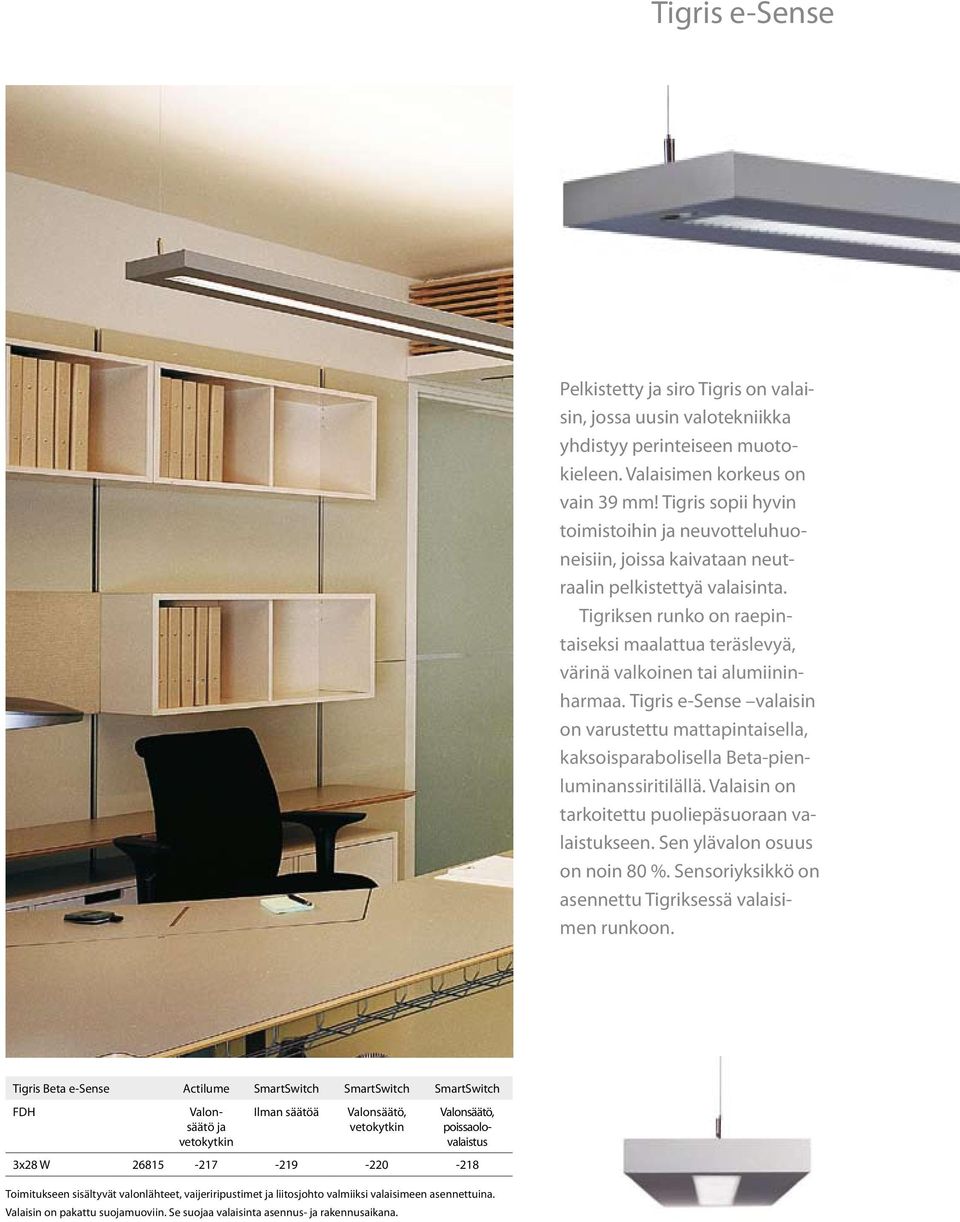

13 Tigris e-sense Pelkistetty ja siro Tigris on valaisin, jossa uusin valotekniikka yhdistyy perinteiseen muotokieleen. Valaisimen korkeus on vain 39 mm! Tigris sopii hyvin toimistoihin ja neuvotteluhuoneisiin, joissa kaivataan neutraalin pelkistettyä valaisinta. Tigriksen runko on raepintaiseksi maalattua teräslevyä, värinä valkoinen tai alumiininharmaa. Tigris e-sense valaisin on varustettu mattapintaisella, kaksoisparabolisella Beta-pienluminanssiritilällä. Valaisin on tarkoitettu puoliepäsuoraan valaistukseen. Sen ylävalon osuus on noin 80 %. Sensoriyksikkö on asennettu Tigriksessä valaisimen runkoon. Tigris Beta e-sense Actilume SmartSwitch SmartSwitch SmartSwitch FDH Valonsäätö ja vetokytkin Ilman säätöä Valonsäätö, vetokytkin Valonsäätö, poissaolovalaistus 3x28 W Toimitukseen sisältyvät valonlähteet, vaijeriripustimet ja liitosjohto valmiiksi valaisimeen asennettuina. Valaisin on pakattu suojamuoviin. Se suojaa valaisinta asennus- ja rakennusaikana.

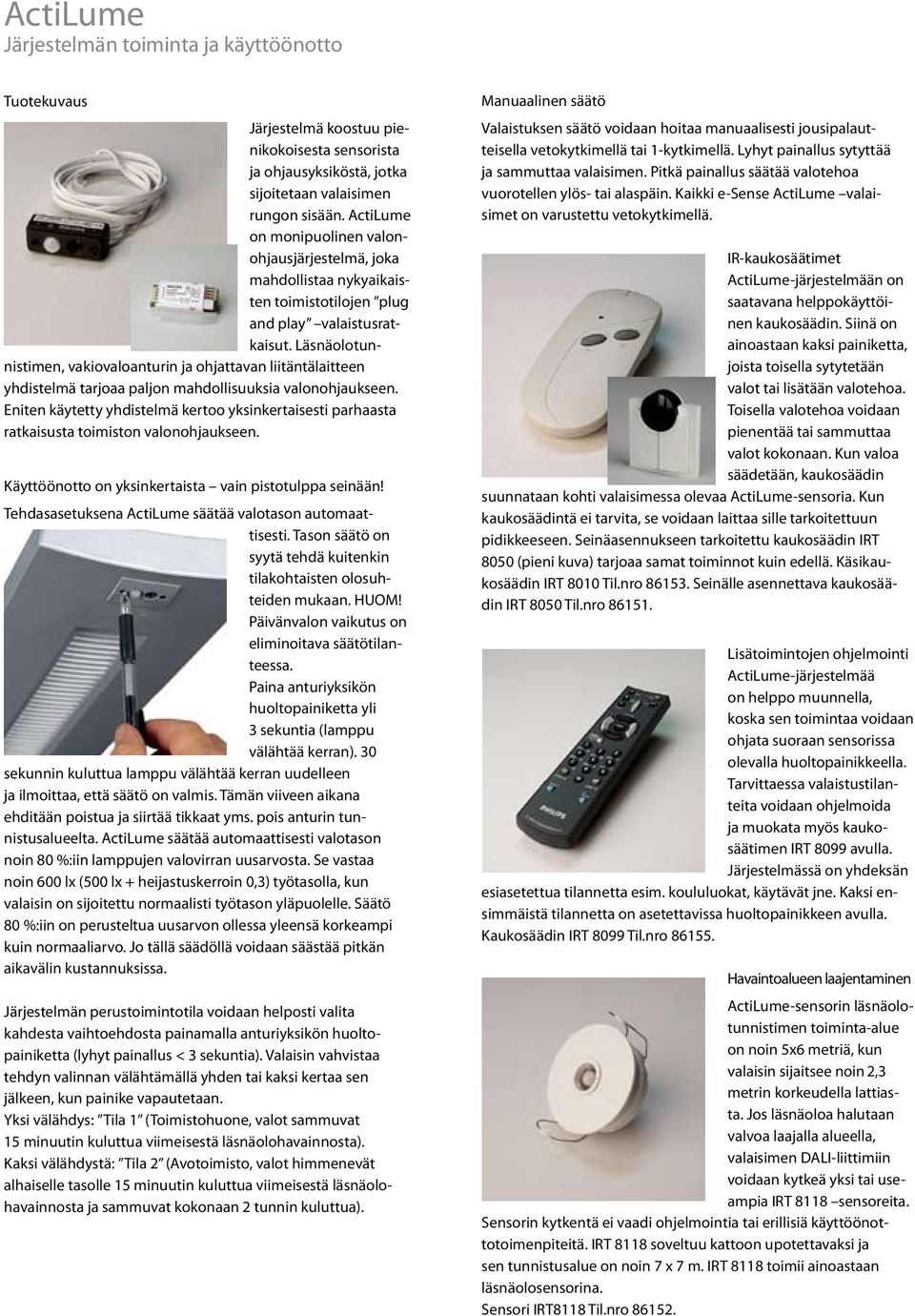

14 ActiLume Järjestelmän toiminta ja käyttöönotto Tuotekuvaus Järjestelmä koostuu pienikokoisesta sensorista ja ohjausyksiköstä, jotka sijoitetaan valaisimen rungon sisään. ActiLume on monipuolinen valonohjausjärjestelmä, joka mahdollistaa nykyaikaisten toimistotilojen plug and play valaistusratkaisut. Läsnäolotunnistimen, vakiovaloanturin ja ohjattavan liitäntälaitteen yhdistelmä tarjoaa paljon mahdollisuuksia valonohjaukseen. Eniten käytetty yhdistelmä kertoo yksinkertaisesti parhaasta ratkaisusta toimiston valonohjaukseen. Käyttöönotto on yksinkertaista vain pistotulppa seinään! Tehdasasetuksena ActiLume säätää valotason automaattisesti. Tason säätö on syytä tehdä kuitenkin tilakohtaisten olosuhteiden mukaan. HUOM! Päivänvalon vaikutus on eliminoitava säätötilanteessa. Paina anturiyksikön huoltopainiketta yli 3 sekuntia (lamppu välähtää kerran). 30 sekunnin kuluttua lamppu välähtää kerran uudelleen ja ilmoittaa, että säätö on valmis. Tämän viiveen aikana ehditään poistua ja siirtää tikkaat yms. pois anturin tunnistusalueelta. ActiLume säätää automaattisesti valotason noin 80 %:iin lamppujen valovirran uusarvosta. Se vastaa noin 600 lx (500 lx + heijastuskerroin 0,3) työtasolla, kun valaisin on sijoitettu normaalisti työtason yläpuolelle. Säätö 80 %:iin on perusteltua uusarvon ollessa yleensä korkeampi kuin normaaliarvo. Jo tällä säädöllä voidaan säästää pitkän aikavälin kustannuksissa. Järjestelmän perustoimintotila voidaan helposti valita kahdesta vaihtoehdosta painamalla anturiyksikön huoltopainiketta (lyhyt painallus < 3 sekuntia). Valaisin vahvistaa tehdyn valinnan välähtämällä yhden tai kaksi kertaa sen jälkeen, kun painike vapautetaan. Yksi välähdys: Tila 1 (Toimistohuone, valot sammuvat 15 minuutin kuluttua viimeisestä läsnäolohavainnosta). Kaksi välähdystä: Tila 2 (Avotoimisto, valot himmenevät alhaiselle tasolle 15 minuutin kuluttua viimeisestä läsnäolohavainnosta ja sammuvat kokonaan 2 tunnin kuluttua). Manuaalinen säätö Valaistuksen säätö voidaan hoitaa manuaalisesti jousipalautteisella vetokytkimellä tai 1-kytkimellä. Lyhyt painallus sytyttää ja sammuttaa valaisimen. Pitkä painallus säätää valotehoa vuorotellen ylös- tai alaspäin. Kaikki e-sense ActiLume valaisimet on varustettu vetokytkimellä. IR-kaukosäätimet ActiLume-järjestelmään on saatavana helppokäyttöinen kaukosäädin. Siinä on ainoastaan kaksi painiketta, joista toisella sytytetään valot tai lisätään valotehoa. Toisella valotehoa voidaan pienentää tai sammuttaa valot kokonaan. Kun valoa säädetään, kaukosäädin suunnataan kohti valaisimessa olevaa ActiLume-sensoria. Kun kaukosäädintä ei tarvita, se voidaan laittaa sille tarkoitettuun pidikkeeseen. Seinäasennukseen tarkoitettu kaukosäädin IRT 8050 (pieni kuva) tarjoaa samat toiminnot kuin edellä. Käsikaukosäädin IRT 8010 Til.nro Seinälle asennettava kaukosäädin IRT 8050 Til.nro Lisätoimintojen ohjelmointi ActiLume-järjestelmää on helppo muunnella, koska sen toimintaa voidaan ohjata suoraan sensorissa olevalla huoltopainikkeella. Tarvittaessa valaistustilanteita voidaan ohjelmoida ja muokata myös kaukosäätimen IRT 8099 avulla. Järjestelmässä on yhdeksän esiasetettua tilannetta esim. koululuokat, käytävät jne. Kaksi ensimmäistä tilannetta on asetettavissa huoltopainikkeen avulla. Kaukosäädin IRT 8099 Til.nro Havaintoalueen laajentaminen ActiLume-sensorin läsnäolotunnistimen toiminta-alue on noin 5x6 metriä, kun valaisin sijaitsee noin 2,3 metrin korkeudella lattiasta. Jos läsnäoloa halutaan valvoa laajalla alueella, valaisimen DALI-liittimiin voidaan kytkeä yksi tai useampia IRT 8118 sensoreita. Sensorin kytkentä ei vaadi ohjelmointia tai erillisiä käyttöönottotoimenpiteitä. IRT 8118 soveltuu kattoon upotettavaksi ja sen tunnistusalue on noin 7 x 7 m. IRT 8118 toimii ainoastaan läsnäolosensorina. Sensori IRT8118 Til.nro

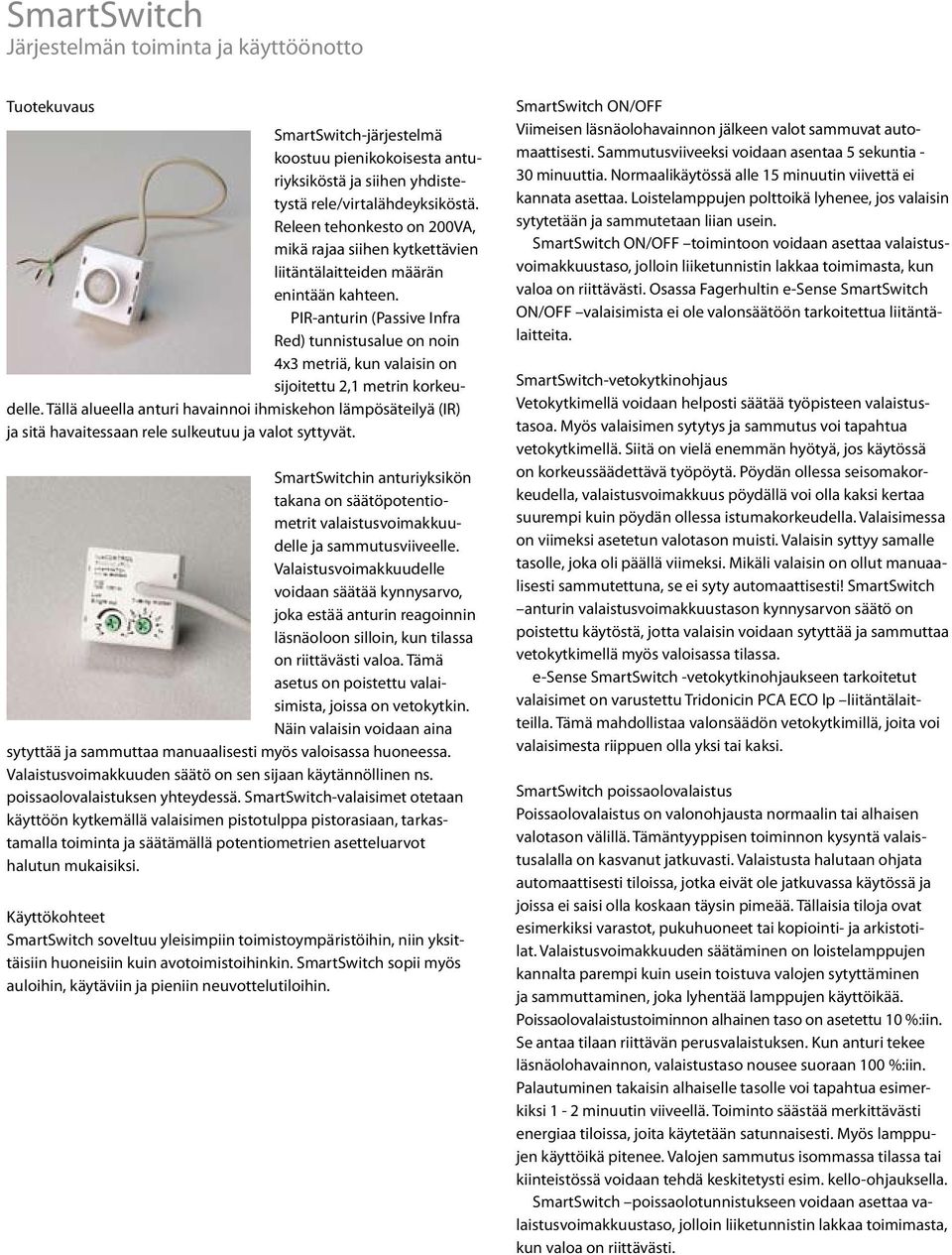

15 SmartSwitch Järjestelmän toiminta ja käyttöönotto Tuotekuvaus SmartSwitch-järjestelmä koostuu pienikokoisesta anturiyksiköstä ja siihen yhdistetystä rele/virtalähdeyksiköstä. Releen tehonkesto on 200VA, mikä rajaa siihen kytkettävien liitäntälaitteiden määrän enintään kahteen. PIR-anturin (Passive Infra Red) tunnistusalue on noin 4x3 metriä, kun valaisin on sijoitettu 2,1 metrin korkeudelle. Tällä alueella anturi havainnoi ihmiskehon lämpösäteilyä (IR) ja sitä havaitessaan rele sulkeutuu ja valot syttyvät. SmartSwitchin anturiyksikön takana on säätöpotentiometrit valaistusvoimakkuudelle ja sammutusviiveelle. Valaistusvoimakkuudelle voidaan säätää kynnysarvo, joka estää anturin reagoinnin läsnäoloon silloin, kun tilassa on riittävästi valoa. Tämä asetus on poistettu valaisimista, joissa on vetokytkin. Näin valaisin voidaan aina sytyttää ja sammuttaa manuaalisesti myös valoisassa huoneessa. Valaistusvoimakkuuden säätö on sen sijaan käytännöllinen ns. poissaolovalaistuksen yhteydessä. SmartSwitch-valaisimet otetaan käyttöön kytkemällä valaisimen pistotulppa pistorasiaan, tarkastamalla toiminta ja säätämällä potentiometrien asetteluarvot halutun mukaisiksi. Käyttökohteet SmartSwitch soveltuu yleisimpiin toimistoympäristöihin, niin yksittäisiin huoneisiin kuin avotoimistoihinkin. SmartSwitch sopii myös auloihin, käytäviin ja pieniin neuvottelutiloihin. SmartSwitch ON/OFF Viimeisen läsnäolohavainnon jälkeen valot sammuvat automaattisesti. Sammutusviiveeksi voidaan asentaa 5 sekuntia - 30 minuuttia. Normaalikäytössä alle 15 minuutin viivettä ei kannata asettaa. Loistelamppujen polttoikä lyhenee, jos valaisin sytytetään ja sammutetaan liian usein. SmartSwitch ON/OFF toimintoon voidaan asettaa valaistusvoimakkuustaso, jolloin liiketunnistin lakkaa toimimasta, kun valoa on riittävästi. Osassa Fagerhultin e-sense SmartSwitch ON/OFF valaisimista ei ole valonsäätöön tarkoitettua liitäntälaitteita. SmartSwitch-vetokytkinohjaus Vetokytkimellä voidaan helposti säätää työpisteen valaistustasoa. Myös valaisimen sytytys ja sammutus voi tapahtua vetokytkimellä. Siitä on vielä enemmän hyötyä, jos käytössä on korkeussäädettävä työpöytä. Pöydän ollessa seisomakorkeudella, valaistusvoimakkuus pöydällä voi olla kaksi kertaa suurempi kuin pöydän ollessa istumakorkeudella. Valaisimessa on viimeksi asetetun valotason muisti. Valaisin syttyy samalle tasolle, joka oli päällä viimeksi. Mikäli valaisin on ollut manuaalisesti sammutettuna, se ei syty automaattisesti! SmartSwitch anturin valaistusvoimakkuustason kynnysarvon säätö on poistettu käytöstä, jotta valaisin voidaan sytyttää ja sammuttaa vetokytkimellä myös valoisassa tilassa. e-sense SmartSwitch -vetokytkinohjaukseen tarkoitetut valaisimet on varustettu Tridonicin PCA ECO lp liitäntälaitteilla. Tämä mahdollistaa valonsäädön vetokytkimillä, joita voi valaisimesta riippuen olla yksi tai kaksi. SmartSwitch poissaolovalaistus Poissaolovalaistus on valonohjausta normaalin tai alhaisen valotason välillä. Tämäntyyppisen toiminnon kysyntä valaistusalalla on kasvanut jatkuvasti. Valaistusta halutaan ohjata automaattisesti tiloissa, jotka eivät ole jatkuvassa käytössä ja joissa ei saisi olla koskaan täysin pimeää. Tällaisia tiloja ovat esimerkiksi varastot, pukuhuoneet tai kopiointi- ja arkistotilat. Valaistusvoimakkuuden säätäminen on loistelamppujen kannalta parempi kuin usein toistuva valojen sytyttäminen ja sammuttaminen, joka lyhentää lamppujen käyttöikää. Poissaolovalaistustoiminnon alhainen taso on asetettu 10 %:iin. Se antaa tilaan riittävän perusvalaistuksen. Kun anturi tekee läsnäolohavainnon, valaistustaso nousee suoraan 100 %:iin. Palautuminen takaisin alhaiselle tasolle voi tapahtua esimerkiksi 1-2 minuutin viiveellä. Toiminto säästää merkittävästi energiaa tiloissa, joita käytetään satunnaisesti. Myös lamppujen käyttöikä pitenee. Valojen sammutus isommassa tilassa tai kiinteistössä voidaan tehdä keskitetysti esim. kello-ohjauksella. SmartSwitch poissaolotunnistukseen voidaan asettaa valaistusvoimakkuustaso, jolloin liiketunnistin lakkaa toimimasta, kun valoa on riittävästi.

16 etelä-suomi myynti ja valaisingalleria Fagerhult Oy Pasilankatu 14, Helsinki Puh: Fax: Fagerhult on tänään pohjoismaiden johtava valaisinvalmistaja ja yksi Euroopan suurimmista valaistusalan yrityksistä. Fagerhult kehittää, valmistaa ja markkinoi valaistusratkaisuja julkiseen rakentamiseen. Sillä on tytäryhtiöt Suomen lisäksi Englannissa, Hollannissa, Kiinassa, Norjassa, Saksassa, Tanskassa ja Virossa. Tehtaat sijaitsevat Ruotsissa Habossa, Örnsköldsvikissä, Falkenbergissa, Varberissa, Boråsissa ja Åhusissa sekä Englannissa Manchesterissa ja Kiinassa Suzhoussa. Fagerhult: kehittää uusia valaistusratkaisuja on uuden valaisinteknologian edelläkävijä mallisto käsittää lähes 6000 valaisinta tarjoaa useita vaihtoehtoisia tuotesarjoja valmistaa sekä teknisiä-, sisustus- että ulkovalaisimia käyttää ISO 9001 ja ISO mukaista laatujärjestelmää pääosa tuotteista varastonimikkeitä keski-suomi myynti ja potilaspaneelinäyttely Fagerhult Oy Pyhäranta 7 D Tampere Puh: Fax: pohjois-suomi myynti ja näyttely Fagerhult Oy Sepänkatu Oulu Puh: Fax: Fagerhult-konserniin kuuluvat Fagerhultin lisäksi Belid, LampGustaf, Elenco ja Whitecroft Lighting. Koko ryhmän liikevaihto on 2,0 miljardia SEK. Emoyritys AB Fagerhult on listattu Tukholman pörssin O-listalle. 743.FI ,5
