1 e-sense motion Langatonta valonohjausta ulkotiloihin

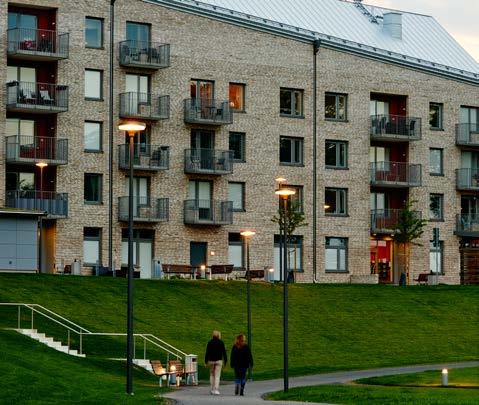

2 Hyvää valaistusta oikeaan paikkaan ja oikeaan aikaan Vaikka ulkotiloissa tapahtuva valonohjaus ei ole uusi asia, läsnäolotunnistuksen käyttö on vielä suhteellisen harvinaista. Yksi keskeisimmistä ulkovalaistukseen liittyvistä asioista on turvallisuus. Olitpa lenkkeilemässä, pyöräilemässä tai autoilemassa, valaistuksen tarkoituksena on auttaa näkemään minne on menossa ja mitä ympärillä tapahtuu. Ymmärrettävistä syistä monet eivät halua tinkiä turvallisuudesta energiankulutuksen alentamiseksi. Siirtyminen perinteisistä valonlähteistä ledeihin on tarjonnut uusia mahdollisuuksia valonohjauksen kehittämiseen ulkotiloissa. Kyse ei kuitenkaan ole pelkästä teknologiasta. Sitä on myös osattava käyttää oikein. e-sense Motion valonohjausratkaisun kehitystyössä lähdettiin liikkeelle perusasioista. Langaton, läsnäolotunnistukseen perustuva järjestelmä nostaa valaistustasot ja valaisee alueen havaitessaan liikettä. Kun liikettä ei enää ole, valaistus palautuu matalammalle tasolle. Näin on mahdollista säästää energiaa ja säilyttää alue turvallisen tuntuisena.

3 Siirtyminen perinteisistä valonlähteistä ledeihin on luonut uusia mahdollisuuksia valonohjaukseen ulkotiloissa. Ledit sopivat hyvin ohjattaviksi, ja nykyaikaiset liitäntälaitteet tarjoavat siihen uusia vaihtoehtoja. Daniel Unoson, Manager Controls & Connectivity Hub

4 e-sense Motion e-sense Motion on ulkoalueille tarkoitettu langaton valonohjausjärjestelmä. Se on avoin ja skaalautuva. Siihen voi helposti lisätä valaisimia, optimoida jo olemassa olevaa valaistusratkaisua tai se voidaan päivittää web-pohjaiseen Connected Solution ratkaisuun. Langaton läsnäolotunnistus erilaisiin ulkotiloihin Illan myöhäisinä hetkinä ja öisin kevyen liikenteen väylien, katujen ja ulkoilualueiden ei välttämättä tarvitse olla täysin valaistuja. Valaistuksen sammuttaminen kokonaan voi kuitenkin aiheuttaa turvattomuuden tunnetta. e-sense Motion on ratkaisu, joka sekä vähentää energiakulutusta että tarjoaa valaistusratkaisun, joka luo kaivattua turvallisuuden tunnetta. Toiminnot Läsnäolo-ohjaus Läsnäolotunnistus himmentää ja kirkastaa valaistuksen automaattisesti. Järjestelmän valotasot sekä viimeisen havainnon ja himmennyksen välinen aika ovat aseteltavissa. Langaton tiedonsiirto Olemassa olevaan asennukseen ei tarvitse puuttua, kun uusia valaisimia lisätään. e-sense Motion on energiatehokas ohjausjärjestelmä, joka voidaan ohjelmoida ulkotilan toimintojen ja tarpeiden mukaan. Valaisimet himmenevät automaattisesti, kun ketään ei ole paikalla. Läsnäolohavainnon jälkeen valotasot nousevat osassa valaisimia esiasetetulle tasolle, esim. 100 %:iin ja ne pysyvät tällä tasolla etukäteen määrätyn ajan. Ohjaus sovelluksen kautta Ohjelmointi ja ohjaus älypuhelimen tai tabletin kautta. Joka asennuksella on erillinen tunnus ja salasana. Energibesparing 43% Etäohjaus Voit ohjata ja hallita järjestelmää verkkosivujen kautta. Pilvipalvelu parantaa käyttötehokkuutta ja alentaa huoltokustannuksia.

5 Helposti asennettava sovellus Järjestelmä on helppo ohjelmoida sovelluksella ja e-sense Motion Bluetooth-sovittimella. Kaksisuuntaisessa järjestelmässä kaikki valaisimet toimivat sekä master- että orjavalaisimina ja valvovat ja viestivät keskenään. Kun järjestelmä on ohjelmoitu ensimmäisen kerran, riittää, että yhteys saadaan yhteen valaisimeen, jonka jälkeen tavoitetaan myös kaikki muut valaisimet. Jokaiselle järjestelmälle luodaan erillinen tunnus ja salasana, joka annetaan yhteyttä muodostettaessa. Selkeä näkymä valaisimiin auttaa määrittämään syttyvien valaisimen määrän läsnäolohavainnon jälkeen, eli kuinka moni valaisin syttyy, kuinka pitkäksi aikaa ja mille tasolle ne jälleen himmennetään. Voit valita jonkin sovelluksen mukana tulevista asetuksista, tai muokata niitä itse kohteeseen sopiviksi. Linked Solution e-sense Motion järjestelmän perustana on läsnäolotunnistus sekä useampien valaisimien kyky viestiä keskenään. Ratkaisu sopii ihanteellisesti kevyen liikenteen väylille, ulkoilureiteille ja kaduille. Sovellus on saatavana Android-älypuhelimille ja tableteille, ja sen voi ladata Google Play kaupasta. Connected Solution Tämä on pilvi- ja web-pohjainen ratkaisu, jonka avulla voidaan ohjata ja hallita valaistusta etäältä gatewayn avulla, joka on yhteydessä asennukseen. PIR-sensorit havaitsevat lämpösäteilyn vaihtelut 115 kulman sisällä. Kaikki valaisimet toimivat sekä master- että orjavalaisimina. Ne ohjaavat toisiaan ja ovat yhteydessä keskenään radiotaajuudella. Gateway-yksikkö on tietoliikenneyhteydessä pilveen GPRS:n kautta matkapuhelinverkossa. Sama yksikkö tarvitsee radioyhteyden ainoastaan yhteen valaisimeen voidakseen olla yhteydessä koko järjestelmään. Linkitetty ratkaisu voidaan asentaa jälkeenpäin jo olemassa olevaan valaisinasennukseen, siihen voidaan lisätä valaisimia ja se voidaan myös päivittää Connected Solution versioon. Pylväsvalaisimiin on integroitu läsnäolon tunnistavat PIRsensorit, jotka kommunikoivat keskenään radiotaajuudella. Edut Nopea ja yksinkertainen asennus. Kaikki toiminnot on valmiiksi integroitu pylväsvalaisimeen. Sovelluksen avulla voidaan testata ja lukea arvoja järjestelmän tilasta. Lisävarusteena saatava pylvääseen asennettava tunnistinyksikkö mahdollistaa valinnaisen DALIvalaisimen ohjauksen. Sisältää PIR-sensorin ja radiomoduulin. Järjestelmää on helppo laajentaa myös tulevaisuudessa. Lisävarusteet e-sense Motion Bluetooth sovitin GPRS-Gateway Pylvääseen asennettava e-sense Motion-tunnistin, musta Pylvääseen asennettava e-sense Motion -tunnistin, harmaa Pylvääseen asennettava e-sense Motion-tunnistin, tummanharmaa Sovellus Android-laitteille Google Play -kaupasta Ratkaisu mahdollistaa kaikki linkitetyn ratkaisun toiminnot, mutta nyt mukana on mahdollisuus kirjautua verkkosivustolle järjestelmän yksilöllisellä salasanalla, tarkkailla energiankulutusta, seurata erilaisia mittausarvoja, kuten läsnäolotunnistuksen tasoa tai saada ilmoitus valaisimen vikaantumisesta. Kaikki tiedot kerätään pilvestä. Lisäedut Parempi käyttötehokkuus ja alhaisemmat huoltokustannukset Valaisinkohtainen energiankulutuksen mittaus ja raportointi. Liikennevirtojen mittaaminen PIR-sensoreiden avulla. Valaisinjärjestelmän kestävyys, laatu ja käyttövarmuus paranevat valvonnan ansiosta. Joustava käytettävyys helppokäyttöisen ja verkkopohjaisen ohjelmiston avulla. Palvelusopimus Kun asiakas valitsee Connected Solution ratkaisun, hän voi solmia Fagerhultin kanssa palvelusopimuksen. Siinä määritellään sopimuksen kustannukset ja kesto. Linkitetty ratkaisu voidaan päivittää Connected Solution ratkaisuksi koska tahansa.

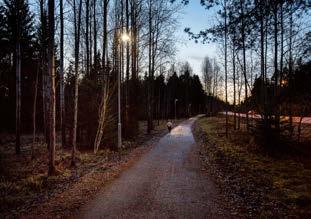

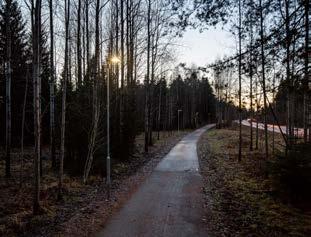

6 Esimerkki e-sense Motion -ratkaisusta Fagerhult toteutti yhdessä Ruotsin Liikenneviraston ja Vattenfallin kanssa projektin, jossa 188 Evolumepylväsvalaisinta varustettiin e-sense Motion -valonohjausratkaisulla. Liiketunnistimilla varustetut valaisimet asennettiin suositun ulkoilureitin varrelle, joka yhdistää Gävlen, suositun Bönan sekä kasvavan Norrlandetin lähiön. Ruotsin Liikenneviraston valaistusasiantuntijalla, Henrik Gidlundilla, oli selkeä visio valaistusjärjestelmän toimintavaatimuksista. Turvallisuusnäkökohdat olivat meille erittäin tärkeitä samalla, kun halusimme maksimoida energiansäästöt. Kun kukaan ei ole paikalla, järjestelmän valaistusvoimakkuus on säädetty 20 % teholle. Sensorien havaitessa liikettä valaistuksen teho nousee 100 %:iin. Valaisimien sensorit viestivät keskenään radioaaltojen avulla ja valaisimet toimivat seitsemän valaisimen ryhminä kulkijan liikkeen ja suunnan mukaisesti. Kohdalla olevan valaisimen lisäksi sekä edessä että takana olevat kolme valaisinta palavat nyt 100% teholla. Valaisimet himmenevät takaisin 20 % teholle noin kahden minuutin kuluttua.

7 Siirtymäaika himmennetyn ja täyden valotehon välillä on tärkeä osa käyttäjäkokemusta. Siirtymäaika näiden asetusten välille ohjelmoitiin 4 5 sekuntiin. Näin pystyttiin välttämään nopeat valaistustasojen muutokset. Se oli viihtyvyyden takia tärkeää sekä alueella kulkijoille että siellä asuville. Monien Ruotsin Liikenneviraston hallinnoimien kevyenliikenteen väylien käyttöaste on alhainen, jopa alle 10 %. Gävleen tehty asennus parantaa valaistuksen energiatehokkuutta jopa 70 %, ja samalla myös valosaasteen määrä vähenee. Evolume-pylväsvalaisimien ohjelmointi tehtiin e-sense Motion sovelluksen avulla älypuhelimen ja tabletin avulla. Keskimääräinen ohjelmointiaika valaisinta kohden oli kaksi minuutta, mikä tarkoittaa 30 valaisinta tunnissa. Läsnäolotunnistukseen ja valaistustasoihin sekä vianmäärityksiin liittyvä valvonta voidaan jatkossa tehdä helposti sovelluksen avulla.

8 produced by fagerhults belysning ab e-sense on yksinkertainen, tehokas, ergonominen ja taloudellinen. Valonohjauksen avulla saadaan hyvää valaistusta aina oikeaan paikkaan ja oikeaan aikaan. Fagerhultin helposti asennettavat e-sense -valonohjausjärjestelmät tarjoavat runsaasti vaihtoehtoja toimistojen, luokkahuoneiden, myymälöiden ja ulkotilojen valonohjaukseen. Autamme löytämään oikean e-sense järjestelmän juuri sinun projektisi tarpeisiin. ETELÄ-SUOMI MYYNTI JA VALAISINGALLERIA Fagerhult Oy Mannerheimintie 113, Helsinki Puh: KESKI-SUOMI MYYNTI JA NÄYTTELY Fagerhult Oy Pyhäranta 7 D Tampere Puh: POHJOIS-SUOMI Fagerhult Oy Sepänkatu Oulu Puh:
