1 Energiatehokkuus ja rakennuksen automaation luokitus

2 Energiatehokkuus enemmän vähemmällä Tulos: hyvä sisäilmasto ja palvelutaso Panos: energian kulutus Rakennuksen energiatehokkuuteen voidaan vaikuttaa Parantamalla sisäilmaston laatua ja rakennuksen palvelutasoa ja Pienentämällä energiankulutusta, mikä näkyy energiatehokkuusluvussa Osoittaja ja nimittäjä riippuvat toisistaan Järjestelmien ja teknisten ratkaisujen toimivuus on edellytys sille, että päästään hyvään energiatehokkuuteen. Rakennuksen automaatiolla vaikutetaan molempiin. 2

3 Energiatehokkuuden luokitus SFS-EN 15217, viitteelliset rajaarvot. Luokka A puolet määräystasosta B määräystaso C määräystason ja rakennuskannan keskiarvo D rakennuskannan keskiarvo E 1,25 kertaa rakennuskannan keskiarvo F 1,5 kertaa rakennuskannan keskiarvo G huonompi kuin 1,5 kertaa rakennuskannan keskiarvo Suomessa energiatehokkuuden luokat rakennustyypeittäin on annettu energiatodistusta käsittelevän asetuksen liitteissä. 3

4 Energiatehokkuuden standardit Hyvä yhteenveto näistä standardeista on koottu SFS:n julkaisuun Rakennusten energiatehokkuuteen eurooppalaisia standardeja 43 standardia, 6 eri luokassa, 2200 sivua EN 15232:2007 Rakennusten energiatehokkuus. Rakennusautomaation, säädön ja kiinteistönhoidon vaikutus energiatehokkuuteen Käytännön soveltamisesta Suomessa on annettu erillisiä lakeja ja asetuksia Laki ja asetus rakennuksen energiatodistuksesta Maankäyttö- ja rakennuslaki (ja asetukset) rakentamismääräyskokoelma Laki rakennuksen ilmastointijärjestelmän kylmälaitteiden energiatehokkuuden tarkastamisesta. lisää tulossa

5 Miten rakennuksen automaation vaikutusta energiatehokkuuteen voi arvioida? Automaatio koostuu toiminnoista, joiden yhteisvaikutus ratkaisee. Yksittäisen toiminnon vaikutus energiatehokkuuteen voidaan kenties osoittaa laskennallisesti, mutta käytännössä tämä voi olla hankalaa. SFS-EN standardi käsittelee rakennuksen automaatiota ja sen vaikutusta rakennuksen energiatehokkuuteen. Automaation vaikutus voidaan sen mukaan arvioida yksityiskohtaisilla laskelmilla ja simuloinneilla. Menetelmä vaatii paljon lähtötietoja rakennettavasta tai rakennetusta järjestelmästä ja rakennuksesta. Automaation vaikutus voidaan arvioida myös soveltamalla suhteellisen yksinkertaista kerroinmenetelmää. Kerroinmenetelmän kertoimet on saatu simuloimalla tyypillisiä rakennuksia (asuin-, liike-, koulu-, sairaalarakennus jne.)

6 Yksityiskohtainen menetelmä Kerroinmenetelmä Rakennus Yksityiskohtainen rakennusautomaation (energia)tehokkuuden laskenta Järjestelmät Rakennuksen energiankulutuksen laskenta vertailutason rakennusautomaatiolla Kerroinmenetelmä Energiatodistuksen taseraja Energiankäyttö Energiankäyttö Ostoenergia Ostoenergia 6

7 SFS-EN mukaiset rakennuksen automaation energiatehokkuusluokat Standardin esittämä kerroinmenetelmä perustuu energiatehokkuuteen vaikuttavien automaatiotoimintojen arviointiin. Toiminnoilla on kolme pääluokkaa järjestelmien ja laitteiden automaattiset säätö- ja ohjaustoiminnot Rakennuksen automaatiotoiminnot (edellytys luokalle B) teknisten järjestelmien hallintatoiminnot (edellytys luokalle A) Tuloksena arvioinnista on ensin toiminnoittain ja lopuksi koko järjestelmänä jokin 4:stä energiatehokkuusluokasta D vastaa tehotonta rakennusautomaatiota, manuaalinen käyttö C vastaa tavanomaista toteutustasoa, automaattinen ohjaus- ja säätö B vastaa edistynyttä rakennuksen automaatiota, jossa on joitakin erikseen mainittuja hallintatoimintoja, rakennuksen automaatiojärjestelmä A vastaa korkean energiatehokkuuden mahdollistavaa automaatio- ja hallintajärjestelmää, hallintajärjestelmä 7

8 Kerroinmenetelmien kertoimet asuinrakennusten automaation eri tehokkuusluokille Asuinrakennukset - kaikki tyypit f BAC,hc Lämmitys- ja jäähdytysenergia D C B A tehoton tavanomainen D5 edistynyt tehokas 1,10 1 0,88 0,81 f BAC,el Valaistus- ja laitesähköenergia 1,08 1 0,93 0,92 8

9 Rakennuksen automaation vaikutus energiatehokkuuteen Määräyksiin sisältyvä oletus automaatiotasosta Tarkasteltavan kohteen D5- (tai vastaava) laskenta (energiankulutus ja tehontarve) Tarkasteltavan kohteen automaatiotaso Uudis- ja korjausrakentaminen EN15232 arvio automaation vaikutuksesta Kerroinmenetelmä Tarkasteltavan kohteen korjattu kulutusarvio Asuinkiinteistöjen automaation energiatehokkuus, ympäristöministeriön esiselvitys, raportti julkaisuvaiheessa. 9

10 Kulutusmittauksen merkitys Tarkasteltavan kohteen korjattu kulutusarvio Tarkasteltavan kohteen kulutusmittaukset päämittarit Muut mittaustavat, mitkä? Asetukseen perustuvat arviot Arvion vertaaminen mittauksiin Merkittävä poikkeama kyllä Tarkentavat mittaukset ja analyysit korjaustoimenpiteet tai uuden kulutusarvion asettaminen ei Asuinrakennusten energian- ja vedenkulutuksen mittaus, ympäristöministeriön esiselvitys. Raportti julkaisuvaiheessa. 10

11 Energiaa voidaan mitata muullakin tavalla kuin energiamittarilla, alla esimerkki valaistuksen sähköenergiasta EN15193 (ei virallista käännöstä Suomeen) Valaistuksen energiankulutus mitataan erikseen jotakin seuraavaa menetelmää käyttäen: kulutusmittari valaistusryhmäjohdossa Paikallinen valaisimen liitäntälaitteeseen liitetty tai integroitu mittari Valaistuksen ohjausjärjestelmä, joka laskee kulutetun energian ja välittää tämän tiedon rakennusautomaatiojärjestelmään Valaistuksen ohjausjärjestelmä, joka laskee kulutetun energian rakennusvyöhykkeittäin ja tulostaa tiedon sähköisesti (esim. taulukkolaskentatiedosto) valaistuksen ohjausjärjestelmä, joka tallettaa käyttötunnit ja ohjauksen arvon ja suhteuttaa nämä tietoihin asennettujen laitteiden sähkökuormasta ja ominaiskäyrästä Edellyttää käytännössä rakennuksen automaatiolle tehokkuusluokan A

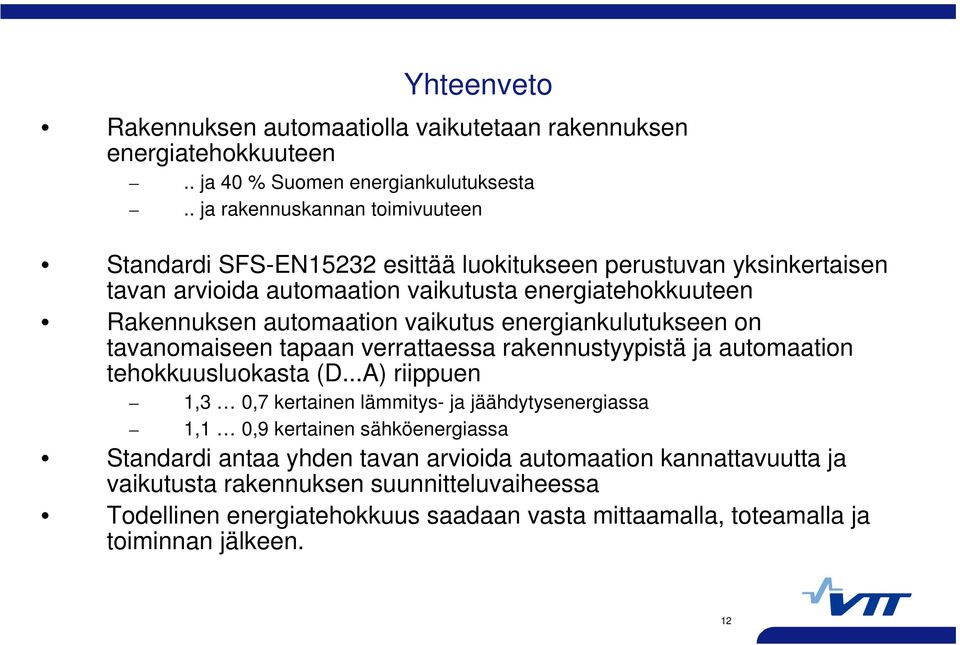

12 Yhteenveto Rakennuksen automaatiolla vaikutetaan rakennuksen energiatehokkuuteen.. ja 40 % Suomen energiankulutuksesta.. ja rakennuskannan toimivuuteen Standardi SFS-EN15232 esittää luokitukseen perustuvan yksinkertaisen tavan arvioida automaation vaikutusta energiatehokkuuteen Rakennuksen automaation vaikutus energiankulutukseen on tavanomaiseen tapaan verrattaessa rakennustyypistä ja automaation tehokkuusluokasta (D...A) riippuen 1,3 0,7 kertainen lämmitys- ja jäähdytysenergiassa 1,1 0,9 kertainen sähköenergiassa Standardi antaa yhden tavan arvioida automaation kannattavuutta ja vaikutusta rakennuksen suunnitteluvaiheessa Todellinen energiatehokkuus saadaan vasta mittaamalla, toteamalla ja toiminnan jälkeen. 12

13 Kiitos Ja se vitsi siinä, että saa orkesterin kuulostamaan hyvältä on, että soittaa hyviä A-luokan kappaleita ja että jokainen orkesterin jäsen tekee parhaansa ja yrittää A-luokkaan.
