1 KÄYTTÖOHJE EX35/EX50/EX65 CZ06516 Versio A 01/2013

2 Sisällys Käyttö Aluksi... 1 Ohjauspaneeli ja -yksikkö... 2 Käyttöasetukset... 3 Näyttö...3 Lisäkäyttövesi...3 Sisälämpötila...4 Käyttöveden lämpötila...6 Käyttöveden prioriteetti...6 Min. paluulämpötila...6 Kotoa pois lämpötilan alennus...7 Määräaikaishuolto... 8 Päävirtakytkin...8 Ilmansuodattimen vaihto...8 Paineen tarkistus...9 Osamerkinnät (10)

3 Aluksi Kiitos, että valitsit ComfortZone-lämpöpumpun. Lukemalla tämän käyttöohjeen saat lämpöpumpustasi parhaan mahdollisen hyödyn. Säilytä ohjetta lämpöpumpun lähellä, jotta se on helposti saatavissa toimintahäiriön tai hälytyksen aikana. ComfortZone lämpöpumput on suunniteltu pitkäikäisiksi ja niiden lämpöteho ei laske alhaisissa ulkolämpötiloissa. ComfortZonen poistoilmalämpöpumppuja on ollut markkinoilla vuodesta 2003 lähtien, ja niiden käyttämisestä on pitkä käytännön kokemus. Lämmin sisäilma imetään rakennuksen märkätiloista ComfortZonen lämpöpumppuun, ja siirretään vesikiertoiseen lämmitysjärjestelmään. Ulos puhalletaan -15 C:een jäähdytetty ilmanvaihdon jäteilma ja uutta raikasta sisäilmaa otetaan sisään seinäventtiilien tai tuloilmayksikön kautta. Lämpöpumpun mikroprosessori-ohjausjärjestelmä tunnistaa lämmitystarpeen ja säätää lämmitysjärjestelmän menoveden lämpötilaa. Poistoilmalämpöpumppu lämmittää lisäksi säiliössä olevaa käyttövettä. Lämmin käyttövesi johdetaan pois säiliöstä sisään rakennetun kierukan kautta, mikä ehkäisee Legionella-bakteerien muodostumista. Tehokas ilmanvaihto varmistaa raikkaan sisäilman. Kosteus ja epäpuhtaudet johdetaan pois, eikä homeongelmia esiinny. Poistoilmalämpöpumpussa on valittavana kolme erilaista lämpötilan säätötapaa; ulkolämpötilasäätö, yhdistetty ulko- ja sisälämpötilasäätö sekä pelkkä sisälämpötilasäätö. HUOM.! Toimintahäiriöiden yhteydessä kysy neuvoa ja toimenpideohjeita ensisijaisesti omalta toimittajaltasi/asentajaltasi. 1(11)

4 Ohjauspaneeli ja -yksikkö Lämpöpumpun ohjausyksikkö sijaitsee etupaneelissa. Kompressori, höyrystin, puhallin ja muut lämpöpumpun osat toimivat ohjausyksiköstä annettujen käskyjen mukaan. Haluttu huonelämpötila ja käyttöveden lämpötila, käyttöveden prioriteetti ja muut toiminnot säädetään painikkeilla. Lisälämminvesi Lämpötila/Aika Käyttötiedot Lisäasetukset Tulo/meno Sisälämpötilan hienosäätö Käyttöveden lämpötila Asentaja tekee tärkeät asetukset. Käyttöveden prioriteetti Matala Normaali Korkea Min paluulämp. Tilastot - Lämpöpumpun lämmöntuotto - Lisälämmöntuotto - Kompressorin käyttöaika - Sisälämpötila - Käyttövesituotto - Lämmöntuotto Kotoa pois lämpötilan alennus Kompressoritaajuus Lämpöpumpun omakäyttöteho Lisäsähkön omakäyttöteho Käyttötila lämpö tai lämmin käyttövesi 2(10)

5 Käyttöasetukset Näyttö Kun näyttö ei ole käytössä, tausta ja kuvakkeet on himmennetty (näkymättömiä), ja ainoa näkyvissä oleva arvo on sisälämpötila. Kun painat tai kierrät säädintä, muut kuvakkeet tulevat näkyviin. Kuvakkeet palavat ja tekstillä varustettu merkkikehys osoittaa merkityn kuvakkeen. Lisäkäyttövesi Lisäkäyttövesi otetaan käyttöön painamalla säädintä, jossa lukee OK. Kuvake muuttuu (säiliötä täytetään). Sulje painamalla kuvaketta uudelleen. Kuvakkeet osoittavat, että toiminto on käytössä. Veden lämmitys kestää hetken aikaa. Täysi säiliö ilmaisee, että lisäkäyttövesi on lämmintä ja käytettävissä. 3(11)

6 Sisälämpötila Kierrä säädin kohtaan Lämpötila/Aika. Paina OK-painiketta. Sisälämpötilan asetus sisäsäädöllä Kierrä säädin kohtaan Lämp. hienosäätö. Paina OK-painiketta. Sisälämpötilan perusasetus on 20 C. Sisälämpötilan hienosäätö. Paina OK-painiketta. Nosta tai laske astelukua kiertämällä säädin haluamaasi lämpötilaan. Tallenna asettamasi arvo painamalla OKpainiketta. 4(10)

7 Sisälämpötilan asetus ulkosäädöllä tai ulko- ja sisäsäädöllä Sisäkäyrää voidaan hienosäätää vain silloin, kun lämpöpumppu on asetettu ulkosäädölle ja ulkoja sisäsäädölle. Anturi mittaa ulkolämpötilan, ja senhetkinen lämpötila-alue näytetään värillisenä. Muut arvot näkyvät vaaleanharmaina. Selatessa kohdistin on automaattisesti senhetkisen lämpötila-alueen kohdalla (lämpötilan, jota todennäköisesti haluat säätää). Voit selata eri lämpötila-alueiden, tietojen ja paluukuvakkeen välillä. Positiiviset arvot on merkitty punaisella. Nolla-arvo on merkitty punaisella/sinisellä kentällä pylvään keskellä. Negatiiviset arvot on merkitty sinisellä. 5(10)

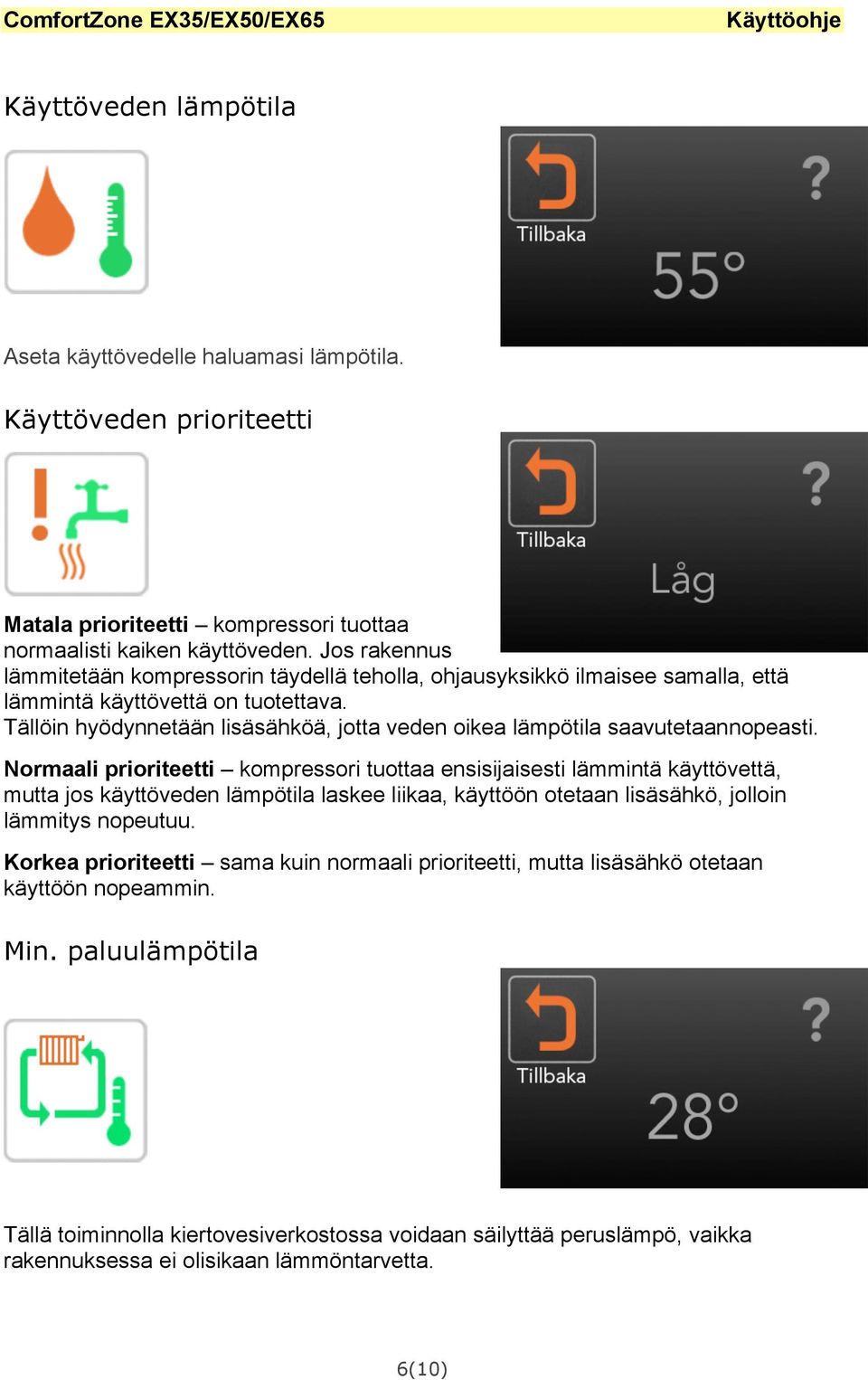

8 Käyttöveden lämpötila Aseta käyttövedelle haluamasi lämpötila. Käyttöveden prioriteetti Matala prioriteetti kompressori tuottaa normaalisti kaiken käyttöveden. Jos rakennus lämmitetään kompressorin täydellä teholla, ohjausyksikkö ilmaisee samalla, että lämmintä käyttövettä on tuotettava. Tällöin hyödynnetään lisäsähköä, jotta veden oikea lämpötila saavutetaannopeasti. Normaali prioriteetti kompressori tuottaa ensisijaisesti lämmintä käyttövettä, mutta jos käyttöveden lämpötila laskee liikaa, käyttöön otetaan lisäsähkö, jolloin lämmitys nopeutuu. Korkea prioriteetti sama kuin normaali prioriteetti, mutta lisäsähkö otetaan käyttöön nopeammin. Min. paluulämpötila Tällä toiminnolla kiertovesiverkostossa voidaan säilyttää peruslämpö, vaikka rakennuksessa ei olisikaan lämmöntarvetta. 6(10)

9 Kotoa pois lämpötilan alennus Kotoa pois lämpötilan alennustoiminto laskee rakennuksen sisälämpötilaa n. 10 astetta ilmoitettujen päivien aikana. Rakennuksen lämpötilaa aletaan nostaa normaaliin lämpötilaan vuorokausi ennen loma-asetuksen loppua. 7(10)

10 Määräaikaishuolto Päävirtakytkin Kun poistoilmalämpöpumppu on käytössä ja päävirta on kytketty, etupaneelissa palaa vihreä merkkivalorivi. Automaattivaroke toimii päävirtakytkimenä. Automaattivaroke sijaitsee etupaneelin takana oikealla puolella. Automaattivaroketta ei yleensä kytketä pois. Ilmansuodattimen vaihto Ilmansuodatin on vaihdettava/puhdistettava säännöllisesti. Kun ilmansuodatin on vaihdettava, näytössä näkyy suodattimen kuvake ja ilmoitus suodattimen vaihtamisesta. Uusia ilmansuodattimia voidaan ostaa jälleenmyyjältä. Ilmansuodattimen vaihto Irrota etuluukku. Irrota ruuvit ja poista suodatinkansi. Vedä suodatin ulos ja puhdista se tai vaihda tilalle uusi suodatin. Aseta suodatinkansi takaisin paikalleen ja kiristä ruuvit. Aseta etulevy takaisin paikalleen. 8(10)

11 Paineen tarkistus Verkoston paine on tarkistettava ajoittain ja siihen on lisättävä vettä, sillä asennuksessa jääneet ilmataskut tyhjenevät vähitellen. Asennuksen jälkeen tarkastus tulisi tehdä aluksi päivittäin. Sen jälkeen paine on syytä tarkistaa ainakin jokaisen ilmasuodatinpuhdistuksen yhteydessä sekä samalla, kun patterit tai lattialämpöputket ilmataan. Irrota etuluukku. Tarkista paine. Painemittarin (11) mustan osoittimen on näytettävä 1,0 1,5 baaria. Turvaventtiili aukeaa 2,5 baarissa. Avaa/kierrä tarvittaessa mustaa täyttöventtiiliä (10), joka sijaitsee venttiiliyksikön (1) takana. Sulje venttiili, kun painemittari osoittaa toivottua arvoa. Aseta etuluukku paikalleen. 9(10)

12 Osamerkinnät Tässä kuvassa esitellään lämpöpumpun tärkeät osat. 1 Vesiverkoston varoventtiili (10 bar). 2 Kiertoveden menoliitäntä rakennukseen. 3 Tuloilmayksikön menoliitäntä. 4 Varoventtiilin ulospuhallussuppilo, liitettävä lattiakaivoon. 5 Lämmitysjärjestelmän varoventtiili (2,5 bar). 6 Paluuvesiliitäntä kiertovedestä ja mahdollisesta tuloilmayksiköstä. 7 Ilmausventtiili (säiliön ilmaus). 8 Tyhjennysventtiili. 9 Sekoitusventtiili, lämpimän käyttöveden lämpötilanrajoitin. 10 Täyttöventtiili. 11 Lämmitysverkoston painemittari. 10(10)
