1 VIESMANN VITOCAL 242-S Kompaktilämpöpumppu, Split-malli 3,0-10,6 kw Tietolehti Tilausnumero ja hinnat: ks. hintaluettelo VITOCAL 242-S Tyyppi AWT-AC 221.A/ AWT-AC 221.B Split-rakenteinen kompaktilämpöpumppu, varustettu ulko- ja sisäyksiköllä. Lämmitykseen ja käyttöveden lämmitykseen lämmityslaitteistoissa. Sisäyksikkö integroidulla kerrosvaraajalla (tilavuus 220 litraa), lämpöpumpun ohjauskeskus Vitotronic 200, jäähdytystoiminto aktiivinen jäähdytys, lisälämmitysvastus, korkean hyötysuhteen toisiopiirin kiertopumppu (täyttää energiamerkin A vaatimukset), 3-tievaihtoventtiili ja varoyksikkö. Valmisteltu aurinkoenergiakäyttöä varten. 5/2013

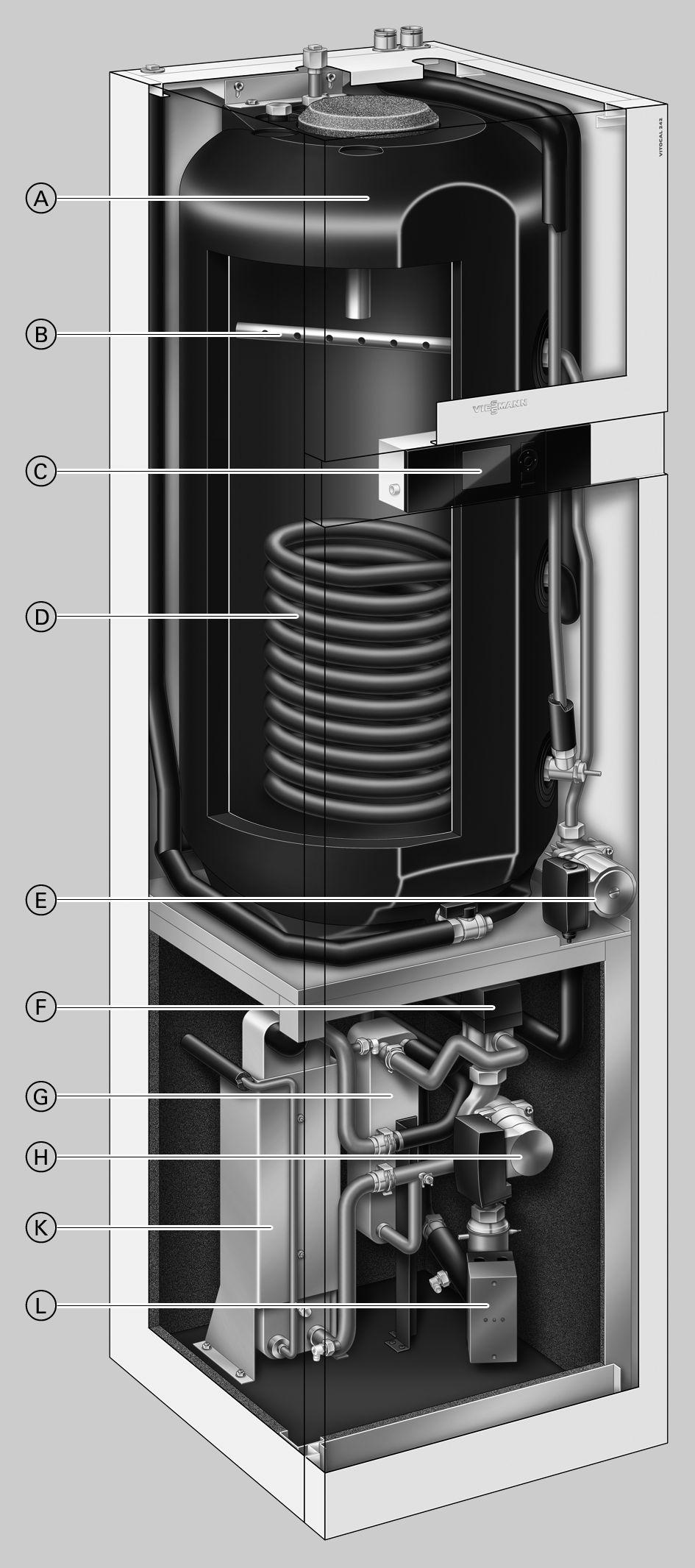

2 Edut Sisäyksikkö A Kerrosvaraaja, tilavuus 220 litraa B Varaajan lämmityksen latauslanssi C Lämpöpumpun ohjauskeskus Vitotronic 200 D Aurinkolämmön latauskierukka E Syöttöpumppu F 3-tievaihtoventtiili lämmitys/käyttöveden lämmitys G Varaajajärjestelmällä varustettu lämmönvaihdin varaajan lämmitykseen H Toisiopumppu (energiamerkin A vaatimusten mukainen korkean hyötysuhteen kiertopumppu) K Lauhdutin L Lämpimän veden lisälämmitysvastus Pienet käyttökustannukset standardin EN mukaisen suuren COP-arvon (COP = Coefficient of Performance) ansiosta: Enint. 5,1 (A7/W35) ja enint. 3,8 (A2/W35). Tehonohjauksen ja DC-invertterin ansiosta tehokkuus on erinomaisen osakuormakäytössä. Menoveden maksimilämpötila: Enint. 55 C kun -15 C ulkolämpötila. Korkean hyötysuhteen kiertopumpulla varustettu sisäyksikkö (täyttää energiamerkin A vaatimukset), lämmönvaihdin, 3-tievaihtoventtiili, varoyksikkö ja ohjauskeskus. Lisälämmitysvastus kuuluu vakiovarustukseen. Helppokäyttöinen Vitotronic-ohjauskeskus selkokielisellä ja graafisella näytöllä. Helppo viedä asennuspaikkaan pienemmän asennuskorkeuden ja jaettavan kotelon ansiosta. Hyödyntää optimaalisesti aurinkosähkölaitteistojen itse tuottaman sähkön. EHPA-laatusinetti. 2 VIESMANN VITOCAL 242-S

3 Tekniset tiedot Tekniset tiedot 230 V-laitteet Tyyppi AWT-AC 241.A A A A13 Lämmityksen tehotiedot normin EN mukaan (A2/W35 C) Nimellislämpöteho kw 3,0 5,6 7,7 10,6 Kompressorin taajuus Hz Puhaltimen nopeus r/min Sähkötehontarve kw 0,91 1,73 2,20 3,25 Teholuku (COP) lämmityskäytössä 3,30 3,24 3,50 3,26 Tehonohjaus kw 1,1-3,8 1,3-7,7 4,4-9,9 5,0-11,9 Lämmityksen tehotiedot normin EN mukaan (A7/W35 C, hajonta 5 K) Nimellislämpöteho kw 4,5 8,39 10,9 14,6 Kompressorin taajuus Hz Puhaltimen nopeus r/min Ilman tilavuusvirta m 3 /h Sähkötehontarve kw 0,97 1,96 2,36 3,40 Teholuku (COP) lämmityskäytössä 4,64 4,28 4,62 4,29 Lämmityksen tehotiedot normin EN mukaan (A 7/W35 C) Nimellislämpöteho kw 3,20 6,60 8,72 9,14 Sähkötehontarve kw 1,27 2,68 3,46 3,70 Teholuku (COP) lämmityskäytössä 2,58 2,49 2,55 2,47 Jäähdytyksen tehotiedot normin EN mukaan (A35/W7 C, hajonta 5 K) Nimellisjäähdytysteho kw 3,2 6,2 7,4 9,1 Kompressorin taajuus Hz Puhaltimen nopeus r/min Sähkötehontarve kw 1,08 2,40 2,69 3,64 Teholuku EER 2,96 2,58 2,75 2,50 Tehonohjaus kw 1,2-3,8 1,6-8,0 2,4-8,5 2,4-10,0 Jäähdytyksen tehotiedot normin EN mukaan (A35/W18 C, hajonta 5 K) Nimellisjäähdytysteho kw 4,2 8,8 10,0 12,6 Kompressorin taajuus Hz Puhaltimen nopeus r/min Sähkötehontarve kw 1,13 2,63 2,80 4,20 Teholuku EER 3,72 3,35 3,57 3,00 Tuloilman lämpötila Jäähdytyskäyttö min. C maks. C Lämmityskäyttö min. C maks. C Lämmitysvesi kun hajonta 10 K Sisältö litraa 2,8 2,8 3,8 3,8 Minimitilavuusvirta (ehdottomasti noudatettava) l/h Maks. ulkoinen painehäviö (RFH) min. tilavuusvirralla mbar Maks. menoveden lämpötila C Sähköarvot ulkoyksikkö Nimellisjännite kompressori 1/N/PE 230 V/50 Hz Kompressorin maks. nimellisvirta A 13,5 15,7 19,6 26,5 Käynnistysvirta kompressori A 10, Kompressorin käynnistysvirta roottorin ollessa juuttunut A Päällekytkentävirta (DC-kondensaattorien lataaminen) A 45 < Sulake A Kotelointiluokka IP VITOCAL 242-S VIESMANN 3

4 Tyyppi AWT-AC 241.A A A A13 Sähköarvot sisäyksikkö Lämpöpumpun ohjauskeskus/elektroniikka Nimellisjännite ohjauskeskus/elektroniikka 1/N/PE 230 V/50 Hz Verkkoliitännän sulake 1 x B16A Sisäinen sulake T 6,3 A/250 V Lämpimän veden lisälämmitysvastus Nimellisjännite 1/N/PE 230 V/50 Hz 3/N/PE 400 V/50 Hz Lämmitysteho kw 8,8 Verkkoliitännän sulake 3xB16A Sähkötehontarve Puhallin (maks.) W Ulkoyksikkö (maks.) kw 3,0 3,6 5,8 5,8 Toisiopumppu (PWM) W Ulkoyksikön ohjauskeskus/elektroniikka (maks.) W Sisäyksikön ohjauskeskus/elektroniikka (maks.) W Maksimiteho, ohjauskeskus/elektroniikka W Kylmäainepiiri Kiertoaine R410A R410A R410A R410A Täyttömäärä kg 1,2 2,15 2,95 2,95 Jälkeenpäin lisättävä määrä johtopituuksilla >12 m 30 m g/m Kompressori (täysin hermeettinen) Tyyppi Kiertomäntä Kiertomäntä Scroll Scroll Sallittu käyttöpaine Korkeapainepuoli bar MPa Matalapainepuoli bar MPa Integroitu varaaja Sisältö litraa Jatkuva teho käyttöveden lämmityksessä lämpötilasta l/h lämpötilaan 60 C Teholuku N L DIN 4708 mukaisesti 1,5 1,5 1,6 1,6 Otettavan veden määrä teholuvun ollessa N L ja käyttöveden l/min 16,8 16,8 17,3 17,3 lämmityksessä lämpötilasta 10 lämpötilaan 45 C Maks. keräinpinta eteläsuuntaan (tasokeräin/putkikeräin) m 2 5/3 5/3 5/3 5/3 Suurin sallittu käyttöveden lämpötila C Ulkoyksikön mitat Kokonaispituus mm Kokonaisleveys mm Kokonaiskorkeus mm Sisäyksikön mitat Kokonaispituus mm Kokonaisleveys mm Kokonaiskorkeus mm Kokonaispaino Ulkoyksikkö kg Sisäyksikkö kg Sallittu käyttöpaine toisiopuolella bar MPa 3 0,3 3 0,3 3 0,3 3 0,3 4 VIESMANN VITOCAL 242-S

5 Tyyppi AWT-AC 241.A A A A13 Liitännät Lämmitysmenovesi mm Cu 28 x 1 Cu 28 x 1 Cu 28 x 1 Cu 28 x 1 Lämmityspaluuvesi mm Cu 28 x 1 Cu 28 x 1 Cu 28 x 1 Cu 28 x 1 Kylmä käyttövesi Rp ¾ ¾ ¾ ¾ Lämmin käyttövesi Rp ¾ ¾ ¾ ¾ Kierto G Aurinkolämpöpiirin menovirtaus Putkihylsy DN 20 monitoimiliittimiin Aurinkolämpöpiirin paluuvirtaus Putkihylsy DN 20 monitoimiliittimiin Kondenssiveden johto (ulkoyksikkö) mm 16 x 1 16 x 1 16 x 1 16 x 1 Nestejohto Putki 7 mm 6 x 1 10 x 1 10 x 1 10 x 1 Sisäyksikkö UNF ⅝ ⅝ ⅝ ⅝ Ulkoyksikkö UNF ⁷ ₁₆ ⅝ ⅝ ⅝ Kuumakaasujohto Putki 7 mm 12 x 1 16 x 1 16 x 1 16 x 1 Sisäyksikkö UNF ⅞ ⅞ ⅞ ⅞ Ulkoyksikkö UNF ¾ ⅞ ⅞ ⅞ Nestejohdon maksimipituus, kuumakaasujohto m Ulkoyksikön ääniteho nimellislämpöteholla (mittaus standardin EN 12102/EN ISO mukaan) Arvioitu äänen kokonaistehotaso Kun A7 C (±3 K)/W35 C (±5 K) db(a) V-laitteet Tyyppi AWT-AC 241.B B13 Lämmityksen tehotiedot normin EN mukaan (A2/W35 C) Nimellislämpöteho kw 7,57 9,06 Kompressorin taajuus Hz Puhaltimen nopeus r/min Sähkötehontarve kw 2,00 2,45 Teholuku (COP) lämmityskäytössä 3,79 3,70 Tehonohjaus kw 2,73-10,92 3,30-12,29 Lämmityksen tehotiedot normin EN mukaan (A7/W35 C, hajonta 5 K) Nimellislämpöteho kw 10,16 12,07 Kompressorin taajuus Hz Puhaltimen nopeus r/min Ilman tilavuusvirta m 3 /h Sähkötehontarve kw 2,00 2,57 Teholuku (COP) lämmityskäytössä 5,08 4,69 Lämmityksen tehotiedot normin EN mukaan (A 7/W35 C) Nimellislämpöteho kw 9,50 10,70 Sähkötehontarve kw 3,06 3,69 Teholuku (COP) lämmityskäytössä 3,10 2,90 Jäähdytyksen tehotiedot normin EN mukaan (A35/W7 C, hajonta 5 K) Nimellisjäähdytysteho kw 9,14 10,75 Kompressorin taajuus Hz Puhaltimen nopeus r/min Sähkötehontarve kw 3,37 4,15 Teholuku EER 2,71 2,59 Tehonohjaus kw 1,96-9,85 2,14-11,45 Jäähdytyksen tehotiedot normin EN mukaan (A35/W18 C, hajonta 5 K) Nimellisjäähdytysteho kw 8,83 12,83 Kompressorin taajuus Hz Puhaltimen nopeus r/min Sähkötehontarve kw 1,98 3,45 Teholuku EER 4,46 3,72 Tuloilman lämpötila Jäähdytyskäyttö min. C maks. C Lämmityskäyttö min. C maks. C VITOCAL 242-S VIESMANN 5

6 Tyyppi AWT-AC 241.B B13 Lämmitysvesi kun hajonta 10 K Sisältö litraa 3,8 3,8 Minimitilavuusvirta (ehdottomasti noudatettava) l/h Maks. ulkoinen painehäviö (RFH) min. tilavuusvirralla mbar Maks. menoveden lämpötila C Sähköarvot ulkoyksikkö Nimellisjännite kompressori 3/N/PE 400 V/50 Hz Kompressorin maks. nimellisvirta A Käynnistysvirta kompressori A Kompressorin käynnistysvirta roottorin ollessa juuttunut A Päällekytkentävirta (DC-kondensaattorien lataaminen) A Sulake A Kotelointiluokka IP Sähköarvot sisäyksikkö Lämpöpumpun ohjauskeskus/elektroniikka Nimellisjännite ohjauskeskus/elektroniikka 1/N/PE 230 V/50 Hz Verkkoliitännän sulake 1 x B16A 1 x B16A Sisäinen sulake T 6,3 A/250 V Lämpimän veden lisälämmitysvastus Nimellisjännite 1/N/PE 230 V/50 Hz 3/N/PE 400 V/50 Hz Lämmitysteho kw 8,8 8,8 Verkkoliitännän sulake 3 x B16A 3 x B16A Sähkötehontarve Puhallin (maks.) W Ulkoyksikkö (maks.) kw 5,8 5,8 Toisiopumppu (PWM) W Ulkoyksikön ohjauskeskus/elektroniikka (maks.) W Sisäyksikön ohjauskeskus/elektroniikka (maks.) W 5 5 Maksimiteho, ohjauskeskus/elektroniikka W Kylmäainepiiri Kiertoaine R410A R410A Täyttömäärä kg 2,95 2,95 Jälkeenpäin lisättävä määrä johtopituuksilla >12 m 30 m g/m Kompressori (täysin hermeettinen) Tyyppi Kaksoispyörömäntä Kaksoispyörömäntä Sallittu käyttöpaine Korkeapainepuoli bar MPa Matalapainepuoli bar MPa Integroitu varaaja Sisältö litraa Jatkuva teho käyttöveden lämmityksessä lämpötilasta l/h 2,95 2,95 10 lämpötilaan 60 C Teholuku N L DIN 4708 mukaisesti Otettavan veden määrä teholuvun ollessa N L ja käyttöveden l/min 16,8 16,8 lämmityksessä lämpötilasta 10 lämpötilaan 45 C Maks. keräinpinta eteläsuuntaan (tasokeräin/putkikeräin) m 2 5/3 5/3 Suurin sallittu käyttöveden lämpötila C Ulkoyksikön mitat Kokonaispituus mm Kokonaisleveys mm Kokonaiskorkeus mm Sisäyksikön mitat Kokonaispituus mm Kokonaisleveys mm Kokonaiskorkeus mm Kokonaispaino Ulkoyksikkö kg Sisäyksikkö kg Sallittu käyttöpaine toisiopuolella bar MPa 3 0,3 3 0,3 6 VIESMANN VITOCAL 242-S

7 Tyyppi AWT-AC 241.B B13 Liitännät Lämmitysmenovesi mm Cu 28 x 1 Cu 28 x 1 Lämmityspaluuvesi mm Cu 28 x 1 Cu 28 x 1 Kylmä käyttövesi Rp ¾ ¾ Lämmin käyttövesi Rp ¾ ¾ Kierto G 1 1 Aurinkolämpöpiirin menovirtaus Putkihylsy DN 20 monitoimiliittimiin Aurinkolämpöpiirin paluuvirtaus Putkihylsy DN 20 monitoimiliittimiin Kondenssiveden johto (ulkoyksikkö) mm 16 x 1 16 x 1 Nestejohto Putki 7 mm 10 x 1 10 x 1 Sisäyksikkö UNF ⅝ ⅝ Ulkoyksikkö UNF ⅝ ⅝ Kuumakaasujohto Putki 7 mm 16 x 1 16 x 1 Sisäyksikkö UNF ⅞ ⅞ Ulkoyksikkö UNF ⅞ ⅞ Nestejohdon maksimipituus, kuumakaasujohto m Ulkoyksikön ääniteho nimellislämpöteholla (mittaus standardin EN 12102/EN ISO mukaan) Arvioitu äänen kokonaistehotaso kun A7 C (±3 K)/W55 C (±5 K) db(a) VITOCAL 242-S VIESMANN 7

8 Mitat sisäyksikkö A Aukko pienjännitejohdoille < 42 V B Lämmin käyttövesi C Kierto D Aukko 230 V -johdoille E Kylmä käyttövesi F Nestejohto G Kuumakaasujohto H Lämmitysmenovesi K Lämmityspaluuvesi L Aurinkolämpöpiirin paluuvirtaus M Aurinkolämpöpiirin menovirtaus 8 VIESMANN VITOCAL 242-S

9 Hydrauliliitännät Kohta Symboli Merkitys Liitäntä B Lämmin käyttövesi Rp ¾ C Kierto G 1 E Kylmä käyttövesi Rp ¾ F Kylmäainejohdot ulkoyksiköstä/ulkoyksikköön: 7 Liitosputki Kierre UNF (toimitukseen sisältyvät putkikaaret) Nestejohto 10 mm ⅝ Tyypissä AWT-AC 241.A04 on putkikaaren takana käytettävä pienennystä 10 mm:stä 6 mm:iin (pienennyskappale mitasta ⅝ mittaan ⁷ ₁₆ sisältyy toimitukseen). G Kuumakaasujohto 16 mm ⅞ Tyypissä AWT-AC 241.A04 on putkikaaren takana käytettävä pienennystä 16 mm:stä 12 mm:iin (pienennyskappale mitasta ⅞ mittaan ¾ sisältyy toimitukseen). H Lämmityspaluuvesi Cu 28 x 1 mm K Lämmitysmenovesi Cu 28 x 1 mm L Aurinkolämpöpiirin paluuvirtaus Putkihylsy DN 20 monitoimiliittimiin M Aurinkolämpöpiirin menovirtaus Mitat ulkoyksiköt Tyyppi AWB/AWB-AC 201.B04, AWT-AC 221.A04, AWT-AC 241.A04 (230 V-laitteet) VITOCAL 242-S VIESMANN 9

10 Tyyppi AWB/AWB-AC 201.B07, AWT-AC 221.A07, AWT-AC 241.A07 (230 V-laitteet) VIESMANN VITOCAL 242-S

11 Tyyppi AWB/AWB-AC 201.B10 ja B13, AWT-AC 221.A10 ja A13, AWT-AC 241.A10 ja A13 (230 V-laitteet) VITOCAL 242-S VIESMANN 11

12 Tyyppi AWB/AWB-AC 201.C10 ja C13, AWT-AC 221.B10 ja B13, AWT-AC 241.B10 ja B13 (400 V-laitteet) Tekniset muutokset mahdollisia! Viessmann OY Äyritie 8 A Vantaa Fax Puh VIESMANN VITOCAL 242-S
