1 Rudus Muottiharkkojen työohjeet

2 Muottiharkkojen työohjeet YLEISTÄ Laatuvaatimukset HARKKOTOIMITUS... 4 Harkkojen tilaus työmaalle... 4 Harkkojen varastointi tontilla... 4 Harkkojen siirtely rakennuspaikalla PERUSTUKSET... 4 Anturan valu Tartunnat HARKKOJEN LADONTA Ladonnan valmistelu... 5 Harkkojen ladonta... 5 Nurkat, kulmat, päädyt TYÖSTÖ Harkkojen työstäminen työmaalla RAUDOITUS... 6 Vaaka- ja pystyraudoitukset... 6 Aukkojen ylitykset BETONOINTI... 7 Betonin valinta ja vaatimukset... 7 Esivalmistelut... 8 Betonin määrät harkoa ja neliötä kohden... 8 Harkkojen valaminen... 8 Jälkityöt... 8 Talvibetonointi TALOTEKNIIKAN ASENTAMINEN PINNOITTAMINEN Kellarin seinät... 9 Julkisivu... 9 Sisäseinät PILARIHARKKO P Pilariharkkojen asennus ja raudoitus... 9 Pilariharkkojen valu HARKKOJEN KUVAT TUOREEN BETONIN TURVALLINEN KÄYTTÖ... 12

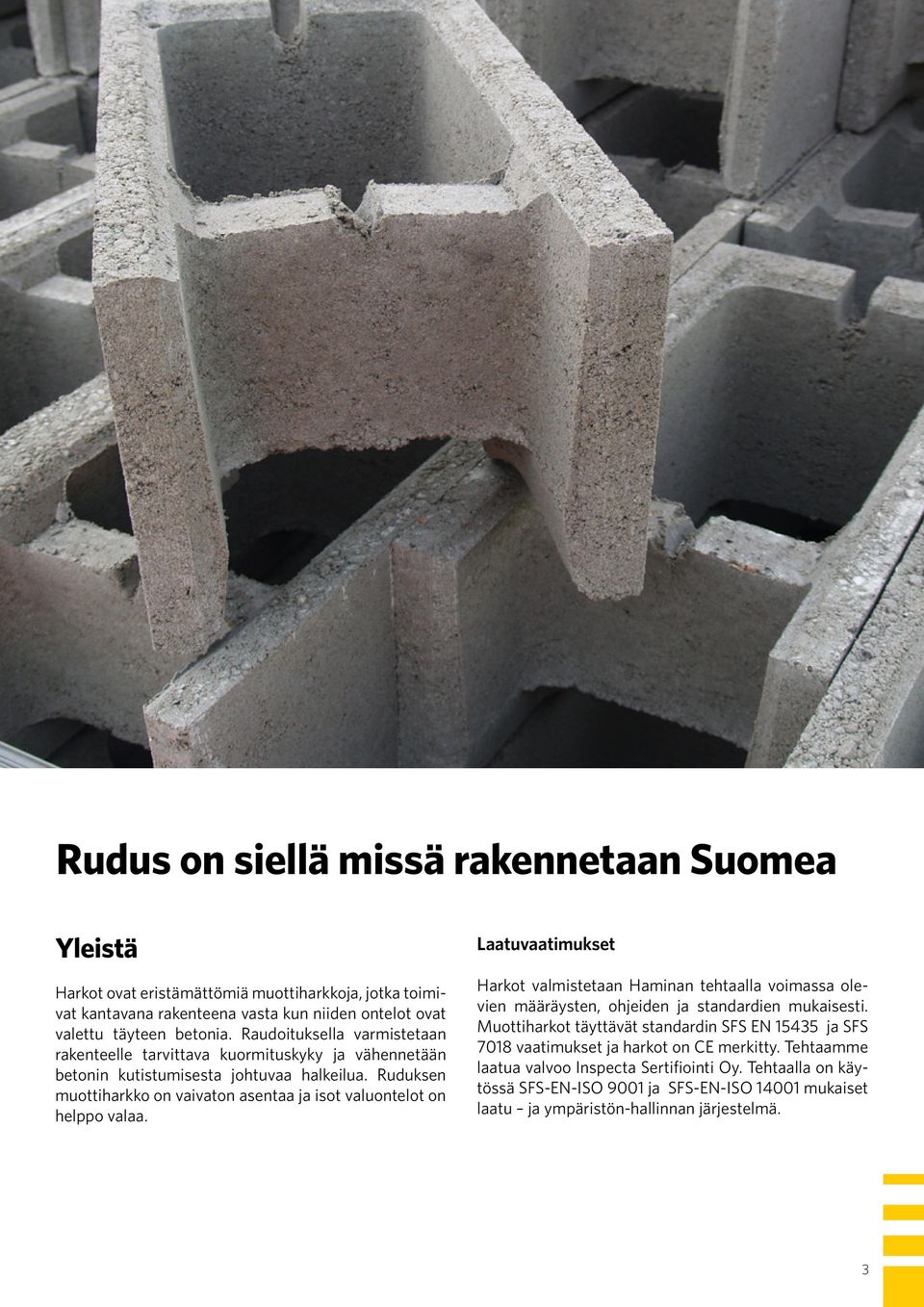

3 Rudus on siellä missä rakennetaan Suomea Yleistä Harkot ovat eristämättömiä muottiharkkoja, jotka toimivat kantavana rakenteena vasta kun niiden ontelot ovat valettu täyteen betonia. Raudoituksella varmistetaan rakenteelle tarvittava kuormituskyky ja vähennetään betonin kutistumisesta johtuvaa halkeilua. Ruduksen muottiharkko on vaivaton asentaa ja isot valuontelot on helppo valaa. Laatuvaatimukset Harkot valmistetaan Haminan tehtaalla voimassa olevien määräysten, ohjeiden ja standardien mukaisesti. Muottiharkot täyttävät standardin SFS EN ja SFS 7018 vaatimukset ja harkot on CE merkitty. Tehtaamme laatua valvoo Inspecta Sertifiointi Oy. Tehtaalla on käytössä SFS-EN-ISO 9001 ja SFS-EN-ISO mukaiset laatu ja ympäristön-hallinnan järjestelmä. 3

4 1. Harkkotoimitus 1.1 Harkkojen tilaus työmaalle Harkkojen toimitusaika on yleensä kaksi viikkoa tilauksesta, jollei myyjän kanssa ole sovittu toisin. Varmista myyjältä kuinka monta lavaa harkkoja ja asennusmateriaaleja kuormassa työmaallesi on tulossa. Jos harkkotoimituksesi kokonaismäärä on yli 30 lavaa, huolehdi myös siitä, että saat ensimmäisessä toimituksessa oikeanlaisia harkkotyyppejä. Harkot toimitetaan aina max. 30 lavaa kerrallaan ja vain asiakkaan tilauksesta. 1.3 Harkkolavojen siirtely rakennuspaikalla Lavojen nostaminen rakennuspaikalla on hyvä suorittaa kuvan mukaisella nostokelkalla (kuva 1). Harkkolavojen nostaminen liinojen avulla on kielletty, koska liinat saattavat rikkoa harkkolavan yläosassa olevia harkkoja. Jos harkkolavoja nostellaan työmaalla telineille odottamaan asennusta, on huolehdittava siitä, että telineet ovat riittävän tukevat. Kuva Harkkojen varastointi tontilla Varmista, että harkoille on riittävästi tilaa työmaalla ja että kuorma-auto joka harkot kuljettaa pääsee esteettömästi purkupaikan viereen. Harkot ovat pakattu lavoille (1.2 x 1.2m). Kuormalavan kyljessä on tarra, josta näkee mitä tuotteita lavat sisältävät. Jos toimitukseen sisältyy aloitus- ja asennuskiiloja, ne tulevat yleensä muovipussissa harkkolavojen yhteydessä. Harkkolavat varastoidaan tasaiselle, kantavalle alustalle ja vain yhteen kerrokseen. Jos harkot ovat yli talven varastoituna, harkot kannattaa peittää suojapeitteellä, jotta valuonteloihin ei mene lunta eikä jäätä. 2. Perustukset 2.1 Anturan valu Antura valetaan erillisen rakennesuunnitelman (perustukset) ja työpiirustuksen mukaisesti. Anturamuotti rakennetaan tiivistetylle ja tasoitetulle maapohjalle. Muotti voidaan rakentaa laudoista, vanerista tai käyttämällä valmisanturamuotteja. Maaperän niin vaatiessa, anturaperustus voidaan joutua tekemään paalujen varaan, jolloin anturat tulee raudoittaa rakennesuunnittelijan suunnitelmien mukaisesti. Anturan yläpinta kannattaa tehdä huolellisesti oikeaan korkoon, näin vähennetään ensimmäisen kerroksen kiilaus- tai muurauslaastin määrää. Betonin pinta on hyvä kastella valua seuraavina päivinä ja suojata se esimerkiksi muovilla. Näin vähennetään halkeiluriskiä ja varmistetaan riittävä kosteus betonin kovettumiseen. Kastelua ei tule tehdä talviolosuhteissa, ellei rakennetta lämmitetä ja suojata pakkaselta. 2.2 Tartunnat Antura ja harkkoseinä kiinnitetään toisiinsa tartuntaterästen avulla. Tartuntateräkset asennetaan siten, että ne menevät harkkojen onteloiden sisään (kuva 2). Tartuntateräkset voidaan tehdä valmiiksi ja asentaa ne anturan tuoreeseen vastavalettuun betoniin. Rakennesuunnittelija määrittää tartuntateräksien sijainnin, määrän ja tyypin. Kuva 2 4

5 3. Harkkojen ladonta 3.1 Ladonnan valmistelu Ennen harkkojen latomisen aloittamista tehdään seuraavia valmisteluja: Anturanpinta tarkistetaan ja kaikki valupurseet, pöly ja roskat harjataan pois. Anturan pintaan merkitään ladottavien harkkojen ulkopinnan linja ja kiinnitetään nurkkalaudat anturaan. Nurkkalautojen pystysuoruus määritetään vatupassilla. Nurkkalautojen suoruuden pysyvyys varmistetaan kiinnittämällä ne vielä anturaan. Nurkkalautoihin määritetään harkkojen yläpinnan korkeus esimerkiksi vaaituskonetta käyttäen. Korkoa kasvatetaan aina harkon korkeuden verran eli 200mm. Nurkkalautoihin määritettyyn korkoon kiinnitetään esimerkiksi naulojen avulla linjalanka. Lanka kannattaa laittaa kulkemaan ladottavien harkkojen ulkolinjasta 1-2mm ulkopuolelle. Näin pystytään tarkkailemaan, että ladottavat harkot tulevat oikeaan kohtaan ja korkeuteen. 3.2 Harkkojen ladonta Harkkojen ladonta aloitetaan anturan korkeimmasta kohdasta. Harkot voidaan latoa myötä tai vastapäivään. Ensimmäisen kerroksen latomiseen vaaditaan usein kiiloja, koska antura on harvoin täysin suora. Kiilojen sijasta voidaan käyttää myös laastia. Ensimmäisen kerroksen harkot on tärkeää saada täysin suoraan. Näin seuraavien kerrosten latominen on helppoa ja nopeaa. Harkkoja ladotaan linjalangan ja anturaan merkityn merkinnän mukaisesti. Ladontaa jatketaan nurkkiin saakka. Kulmiin laitetaan jälleen päätyharkot. Soviteharkko joudutaan usein katkaisemaan, jos rakennusta ei ole mitoitettu harkkojen mittojen mukaan. Jos harkkojen ja anturan väliin jää iso rako kiilauksesta johtuen, se voidaan tukkia käyttämällä saumavaahtoa tai laastia. Harkkojen ladonnan edetessä on muistettava laittaa vaakateräkset rakennesuunnittelijan ohjeiden mukaan. Ennen toisen kerroksen latomista linjalankaa nostetaan 200 mm. Toinen kerros ladotaan vastakkaiseen suuntaan. Ladonta aloitetaan nurkasta päätyharkolla. Toista kerrosta ladottaessa harkot limitetään. Loput kerrokset ladotaan niin, että ladontasuunta vaihtuu aina kerroksittain. MH-200 harkolla limitys on 200 mm, eli 1/3 kiveä, MH-150 harkolla 300 mm, eli ½ kiveä, MH-300 harkoilla limitys on 300 mm, eli ½ kiveä. KMH-150 harkot ladotaan ½ kiven limityksellä. Huom! Kaikki osa -ja päätyharkot on tarkoitettu käytettäväksi myös suoralla seinällä. Osa ja päätyharkot sopivat suoralle seinälle kun vain huolehditaan, etteivät pystysaumat osu samalle kohdalle ja ettei kahta päätyharkkoa laiteta vastakkain. 3.3 Nurkat, kulmat ja päädyt Nurkkiin, kulmiin ja päätyihin käytetään päätyharkkoa. Päätyharkot ladotaan päällekkäin niin, että päädyt eivät tule kohdakkain. Näin varmistetaan, että betoni- valusta tulee yhtenäinen. Kaarimuottiharkoissa ei ole erillistä päätyä. Jos seinä tai muuri päättyy tällä harkolla, pääty pitää muotittaa umpeen. 5

6 4. Työstö 4.1 Harkkojen työstäminen työmaalla Harkko on kovaa betonia, jota työstetään tarvittaessa timanttilaikalla. Isolla laikalla (ǿ 210mm) selviää normaalisti hyvin harkkojen leikkauksista. Käytä aina suojavarusteita, kypärää, kuulosuojaimia ja suojalaseja sekä tarkista takavaara-alue. 5. Raudoitus Betoniin tarvitaan aina raudoite. Betoni kutistuu ja raudoitus jakaa kutistuman mahdollisimman pieniksi halkeamiksi. Rakennesuunnittelija määrää raudoituksen määrän ja sijainnin. 5.1 Vaaka- ja pysty raudoitukset Yleensä minimiraudoitus riittää. Minimiraudoituksena käytetään 8mm k400 pystyyn ja vaakaan. Vaakaraudoitus asennetaan harkon yläreunassa oleviin uriin. Pystyteräkset asennetaan valuonteloihin ennen valua tai sen aikana. 5.2 Aukkojen ylitykset Aukkojen ylitykset on raudoitettava tiheämmin, jotta rakenne kestää ylhäältä tulevan vetorasituksen. Noudata aina rakennesuunnitelmissa mainittuja raudoitusmääriä. 6

7 6. Betonointi Harkkojen valuontelot valetaan täyteen betonia. Käytä aina rakennesuunnitelmissa annettuja ohjeita ja betonilaatua. Harkon tehtävä on toimia valumuottina, rakenteellisesti kuori toimii ainoastaan raudoituksen korroosiosuojana. Työmaalla voi tulla eteen tilanteita, joissa harkkoa ei voi käyttää. Esimerkiksi vinoissa pinnoissa ja hankalissa muodoissa apuna kannattaa käyttää laudoitusta ja muottivaneria. 6.1 Betonin valinta ja vaatimukset Muottiharkkojen valamisessa käytettävään betoniin kohdistuu muutamia vaatimuksia. Betonin on oltava riittävän notkeaa, että se täyttää valuontelon kokonaan. Raekoko ei saisi olla normaalitapauksissa yli 8 mm. 8 mm maksimiraekoon betoni on helppoa työstää ja sillä voi täyttää tiheästi raudoitetutkin rakenteet. 16 mm raekoon betonia voidaan käyttää MH-300 harkoissa ja muissa harvaraudoitetuissa kohteissa Betonilaatu: Notkeus: Valukorkeus: Valutapa: Lujuusluokka C30 / 37 tai K35 ellei suunnitelmissa toisin mainita S4 max. raekoko 8 mm max 2 m kerralla Pumppu 6.2 Betonimäärät harkkoa ja neliötä kohden Harkkotyyppi Mitat Betonimäärä Betonimäärä Lavalla Menekki Lavalla l/harkko m3/m2 kpl kpl/m2 m2 MH *300*200 25,2 0, ,33 4,3 MH *200*200 14,9 0, ,33 8,6 MH *150*200 9,7 0, ,33 8,6 KMH *150*200 6,1 0, ,5 5,6 P *240*200 3,0 15 l/m 64 5 kpl/m - 7

8 6.3 Esivalmistelut Valmistaudu valuun kastelemalla harkkojen sisä- ja ulkopinnat jo tunteja ennen betonin tuloa työmaalle. Kastele sisäpinnat vielä kerran juuri ennen valua. Mikäli kastelua ei ole tehty HUOLELLISESTI, harkko imee betonista vettä liian nopeasti, ja betoni jäykistyy seinän sisällä. Jäykkä betoni ei valu alas asti ja korjaustoimenpiteet ovat hankalia ja kalliita. Myös betonin lujuuden kehitys häiriintyy ja lujuus jää tavoitetta alhaisemmaksi. Huom! Pakkassäällä seinien kastelua ei tule suorittaa, jollei harkkoja ole lämmitetty ja suojattu. Valun aikana joihinkin harkkoihin saattaa tulla murtumia. Valmistaudu tähän tekemällä etukäteen valmiita paikkoja laudasta, jonka päähän kiinnitetään vanerilätkä. Varaa myös nauloja tai ruuveja vanerin kiinnittämistä seinää varten. 6.4 Harkkojen valaminen Harkot on järkevintä valaa pumppuvaluna. Varmista tilatessasi betonia, että pumppuauton ulottuvuus riittää koko valuun ja valukalusto soveltuu harkkojen valamiseen. Harkot valetaan noin metrin kerroksissa. Kerralla voi valaa max. 2 metriä korkean valun. Valu tiivistetään käyttäen 20 mm sauvatärytintä. Liiallista täryttämistä tulee välttää, koska harkon kuori voi rikkoutua. Myös valupaine voi rikkoa tiivistysvaiheessa harkon kuoren. 6.5 Jälkityöt Valun jälkeen rakenteesta poistetaan valupurseet. Näin tasoitustyön määrä vähenee. Jos harkkorakenteeseen on tarkoitus asentaa esim. tartuntaraudoitusta, se on asennettava heti valun jälkeen. Betonin jälkihoito on aloitettava, kun valusta on kulunut 2-3 tuntia. Valetun betonirakenteen pintaa kastellaan päivittäin ainakin kolmen päivän ajan. Pinta voidaan myös peittää muovilla, jotta kosteus ei pääse haihtumaan. Muovi on laitettava pinnan päälle tiiviisti, ettei tuuli pääse kuivattamaan pintaa. Ilman jälkihoitoa on vaarana betonin halkeilu. Huom! Harkkoja ei saa kastella pakkassäällä. 6.6 Talvibetonointi Lämpötilan ollessa valun aikana alle 5 astetta on käytettävä talvibetonointimenetelmiä. Betonina käytetään kuumabetonia tai pakkasbetonia. Valettua betonia voidaan joutua lämmittämään, jotta varmistetaan riittävä betonin lujuuden kehitys. Harkon rikkoontumista varten kannattaa valmistautua seuraavasti: ota valukorkeuteen sopivan mittaista lankkua, vanerilätkiä sekä nauloja tai ruuveja kiinnitä vanerilätkiä valmiiksi sopivan korkuisiin lankkuihin jos harkko alkaa pettää valun aikana, tue vanerilätkä lankuilla pettävän osan kohdalle. Naulaa lankut nauloilla harkon kannaksien kohdalle. 8

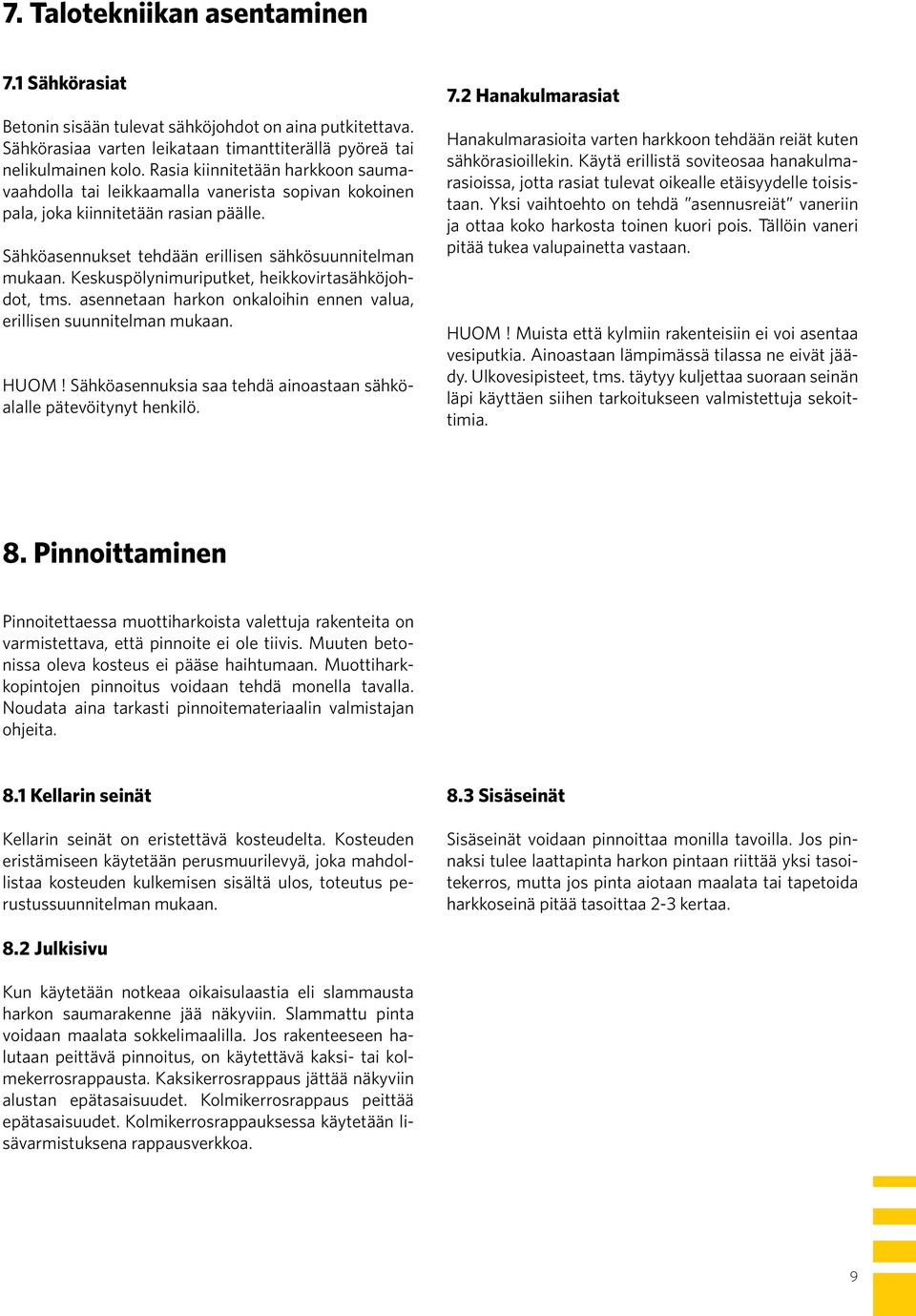

9 7. Talotekniikan asentaminen 7.1 Sähkörasiat Betonin sisään tulevat sähköjohdot on aina putkitettava. Sähkörasiaa varten leikataan timanttiterällä pyöreä tai nelikulmainen kolo. Rasia kiinnitetään harkkoon saumavaahdolla tai leikkaamalla vanerista sopivan kokoinen pala, joka kiinnitetään rasian päälle. Sähköasennukset tehdään erillisen sähkösuunnitelman mukaan. Keskuspölynimuriputket, heikkovirtasähköjohdot, tms. asennetaan harkon onkaloihin ennen valua, erillisen suunnitelman mukaan. HUOM! Sähköasennuksia saa tehdä ainoastaan sähköalalle pätevöitynyt henkilö. 7.2 Hanakulmarasiat Hanakulmarasioita varten harkkoon tehdään reiät kuten sähkörasioillekin. Käytä erillistä soviteosaa hanakulmarasioissa, jotta rasiat tulevat oikealle etäisyydelle toisistaan. Yksi vaihtoehto on tehdä asennusreiät vaneriin ja ottaa koko harkosta toinen kuori pois. Tällöin vaneri pitää tukea valupainetta vastaan. HUOM! Muista että kylmiin rakenteisiin ei voi asentaa vesiputkia. Ainoastaan lämpimässä tilassa ne eivät jäädy. Ulkovesipisteet, tms. täytyy kuljettaa suoraan seinän läpi käyttäen siihen tarkoitukseen valmistettuja sekoittimia. 8. Pinnoittaminen Pinnoitettaessa muottiharkoista valettuja rakenteita on varmistettava, että pinnoite ei ole tiivis. Muuten betonissa oleva kosteus ei pääse haihtumaan. Muottiharkkopintojen pinnoitus voidaan tehdä monella tavalla. Noudata aina tarkasti pinnoitemateriaalin valmistajan ohjeita. 8.1 Kellarin seinät Kellarin seinät on eristettävä kosteudelta. Kosteuden eristämiseen käytetään perusmuurilevyä, joka mahdollistaa kosteuden kulkemisen sisältä ulos, toteutus perustussuunnitelman mukaan. 8.3 Sisäseinät Sisäseinät voidaan pinnoittaa monilla tavoilla. Jos pinnaksi tulee laattapinta harkon pintaan riittää yksi tasoitekerros, mutta jos pinta aiotaan maalata tai tapetoida harkkoseinä pitää tasoittaa 2-3 kertaa. 8.2 Julkisivu Kun käytetään notkeaa oikaisulaastia eli slammausta harkon saumarakenne jää näkyviin. Slammattu pinta voidaan maalata sokkelimaalilla. Jos rakenteeseen halutaan peittävä pinnoitus, on käytettävä kaksi- tai kolmekerrosrappausta. Kaksikerrosrappaus jättää näkyviin alustan epätasaisuudet. Kolmikerrosrappaus peittää epätasaisuudet. Kolmikerrosrappauksessa käytetään lisävarmistuksena rappausverkkoa. 9

10 9. Pilariharkko P Pilariharkkojen asennus- ja raudoitus Ennen asennustyön aloittamista on hyvä varmistaa, että anturasta ylös tulevat tartuntateräkset ovat oikeilla kohdilla. Rakennesuunnittelija määrittää tartuntateräksien tyypin ja määrän. Pilariharkot asennetaan anturan päälle käyttäen apuna joko ohjuria tai vesivaakaa. Tarvittaessa harkkojen oikaisuun käytetään pieniä kiiloja. Asennusvaiheessa harkot kannattaa liimata esimerkiksi kiviliimalla tai uretaanilla, jotta ne pysyvät hyvin paikoillaan valun yhteydessä. Harkkojen asennustyön edetessä tarkkaillaan erityisesti, että pilarit tulevat varmasti pystysuoraan. 9.2 Pilariharkkojen valu Pilariharkot on hyvä valaa pumppuvaluna muiden harkkovalujen yhteydessä. Harkot voi valaa myös sullomalla betonia valureikään, esimerkiksi apuna käyttäen harjaterästä. Jos valu tehdään osissa, valusauma on tehtävä aina harkon puoliväliin, niin että se ei osu harkon sauman kohdalle. Pilarien pystyteräksien jatkokset tulee toteuttaa rakennesuunnittelijan ohjeiden mukaisesti. Tarvittaessa pilarit tuetaan yläosasta valun ajaksi. Pilarin ylösaan tulee yleensä tartuntateräs tai pilarikenkä, joka on asennettava paikalleen heti valun jälkeen. 10. Harkkojen kuvat Kuva 1. Muottiharkko MH-300, koko 598x300x200, lavalla 36 kpl Kuva 2.1 Muottiharkko MH-200 suoraharkko, koko 598x200x200, lavalla 48 kpl Kuva 2.3 Muottiharkko MH-200 2/3 päätyharkko, koko 398x200x200, lavalla 12 kpl Kuva 2.2 Muottiharkko MH-200 päätyharkko, koko 598x200x200, lavalla 12 kpl Kuva 2.4 Muottiharkko MH-200 1/3 osaharkko, koko 200x200x200, lavalla 12 kpl 10

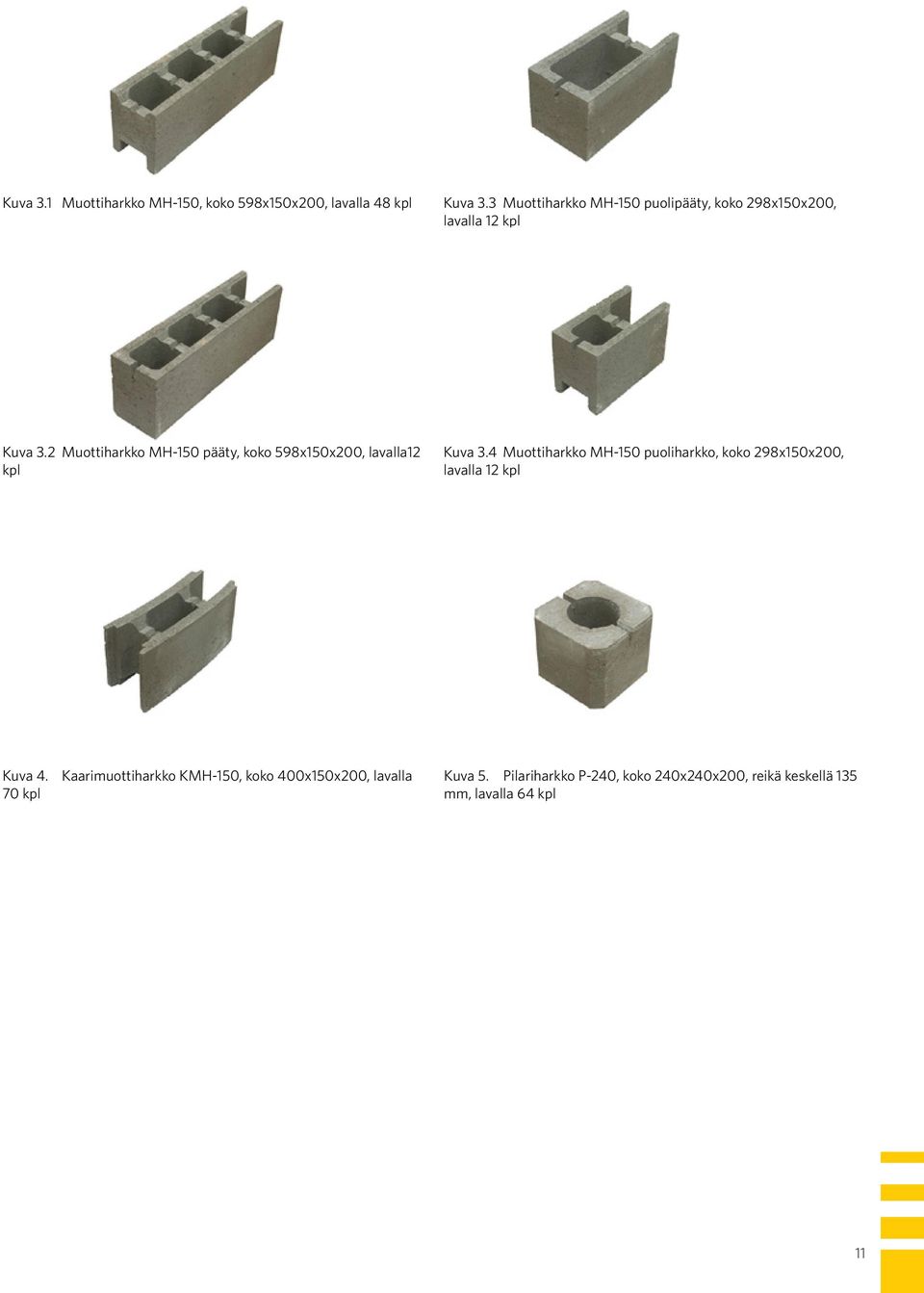

11 Kuva 3.1 Muottiharkko MH-150, koko 598x150x200, lavalla 48 kpl Kuva 3.3 Muottiharkko MH-150 puolipääty, koko 298x150x200, lavalla 12 kpl Kuva 3.2 Muottiharkko MH-150 pääty, koko 598x150x200, lavalla12 kpl Kuva 3.4 Muottiharkko MH-150 puoliharkko, koko 298x150x200, lavalla 12 kpl Kuva 4. Kaarimuottiharkko KMH-150, koko 400x150x200, lavalla 70 kpl Kuva 5. Pilariharkko P-240, koko 240x240x200, reikä keskellä 135 mm, lavalla 64 kpl 11

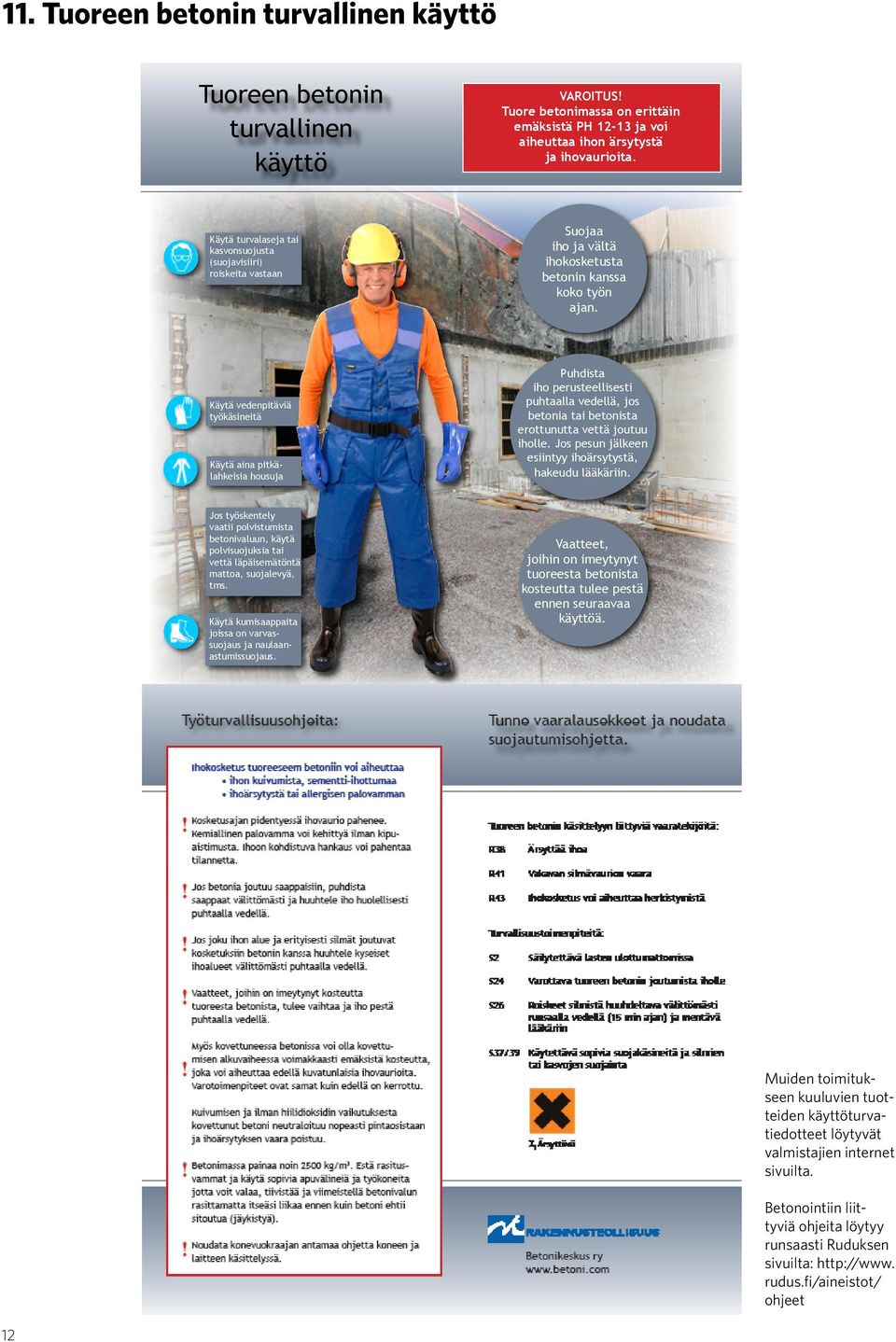

12 11. Tuoreen betonin turvallinen käyttö Tuoreen betonin turvallinen käyttö VAROITUS! Tuore betonimassa on erittäin emäksistä PH ja voi aiheuttaa ihon ärsytystä ja ihovaurioita. Käytä turvalaseja tai kasvonsuojusta (suojavisiiri) roiskeita vastaan Suojaa iho ja vältä ihokosketusta betonin kanssa koko työn ajan. Käytä vedenpitäviä työkäsineitä Käytä aina pitkälahkeisia housuja Puhdista iho perusteellisesti puhtaalla vedellä, jos betonia tai betonista erottunutta vettä joutuu iholle. Jos pesun jälkeen esiintyy ihoärsytystä, hakeudu lääkäriin. Jos työskentely vaatii polvistumista betonivaluun, käytä polvisuojuksia tai vettä läpäisemätöntä mattoa, suojalevyä, tms. Käytä kumisaappaita joissa on varvassuojaus ja naulaanastumissuojaus. Vaatteet, joihin on imeytynyt tuoreesta betonista kosteutta tulee pestä ennen seuraavaa käyttöä. Muiden toimitukseen kuuluvien tuotteiden käyttöturvatiedotteet löytyvät valmistajien internet sivuilta. Betonointiin liittyviä ohjeita löytyy runsaasti Ruduksen sivuilta: rudus.fi/aineistot/ ohjeet 12
