SM210 RS485 - JBUS/MODBUS mittarille SM102E. Käyttöohje

Koko: px
Aloita esitys sivulta:

Download "SM210 RS485 - JBUS/MODBUS mittarille SM102E. Käyttöohje"

Transkriptio

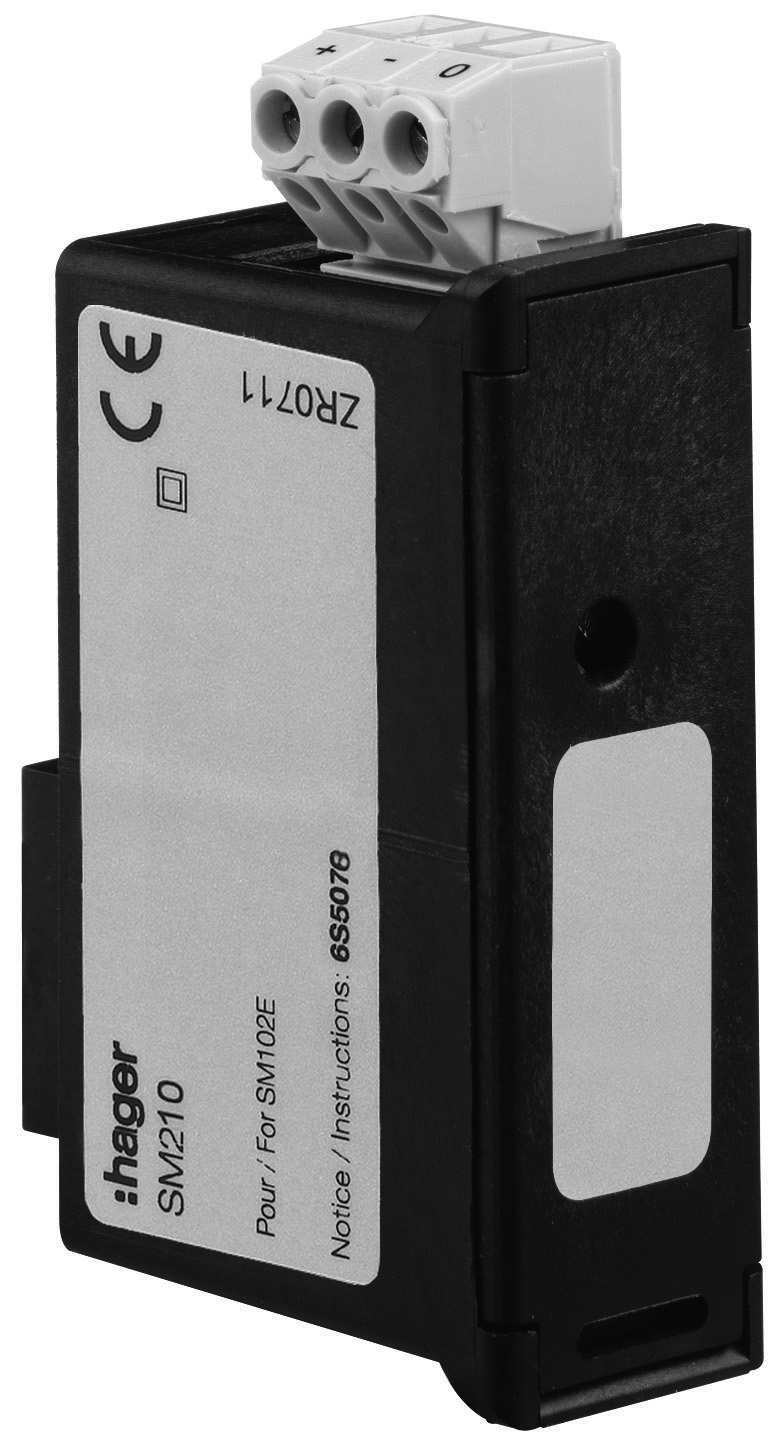

1 SM210 RS485 - JBUS/MODBUS mittarille SM102E Käyttöohje

2 Sisällys Alustavat toimet... 1 Yleistiedot... 1 Asennus... 2 Ohjelmointi... 3 Pääsy ohjelmointitilaan (COde= 100)... 3 Tiedonsiirto-osoite... 5 Tiedonsiirtonopeus... 6 Tiedonsiirron pariteetti... 6 Tiedonsiirron lopetusbitti... 7 Ohjelmoinnin lopetus... 7 Tiedonsiirto... 8 Vakio viestintäkehys... 8 Viestintätaulu... 8 Tekniset tiedot... 8 Lyhenteiden selitteet... 8

3 Alustavat toimet Henkilö- ja tuoteturvallisuuden vuoksi lue näiden käyttöohjeiden sisältö huolellisesti ennen kytkemistä. Tarkista seuraavat kohdat heti kun vastaanotat lisämodulin pakkauksen : pakkaus on hyvässä kunnossa tuote ei ole vaurioitunut kuljetuksessa tuotetyyppi vastaa tilaustasi pakkaus sisältää tuotteen käyttöohjeen. Yleistiedot Toiminnot Lisämoduli IP-tiedonsiirtoon tulee liittää mittariin SM102E. Se luo RS485-sarjayhteyden (2 tai 3 johdinta) JBUS/MODBUS -protokollalla SM102E käyttämiseksi tietokoneella tai ohjelmoitavalla logiikalla. Yleiskohdat Vakiomäärittelyihin, RS485-linkkiä käytetään maks. 31 SM102E tai SM103E laitteen kytkemiseksi tietokoneeseen tai ohjelmoitavaan logiikkaan 1200 metrin etäisyydellä, käyttäen JBUS/MODBUS -protokollaa. RS232 RS485 R=120Ω N 1 N 2 N n R=120Ω Ojelmointirajapinta ~ 1200 M tai 32 UL Toistin RS232 RS485 R=120Ω N 1 R=120Ω R=120Ω N n R=120Ω Ojelmointirajapinta ~ 1200 M tai 32 UL ~ 1200 M tai 32 UL Suositukset Kaapelina tulisi käyttää suojattua parikaapelia (tyyppi LIYCY). Häirityssä ympäristössä tai isossa verkossa (kaapelipituus) suosittelemme käytettäväksi suojattua parikaapelia (tyyppi LIYCY-CY). Toistinta (1 kanava) tai päätevastusta (4 kanavaa) pitäisi käyttää mikäli aiot ylittää etäisyyden (1200 m.) ja/tai SM102E maksimimäärän (31). Lisätiedot, ota yhteyttä tarvittaessa. Huomio 120 ohmin vastukset (löytyvät lisämodulista) pitää kiinnittää linkin molempiin päihin. 1

4 Asennus SM102E pitää olla erotettu verkosta. 1 2 Kiinnitä moduli yhteen 3 kahdesta paikasta 0 V - + ON 1 R= 120 ON 1 4 Seuraa merkintöjä liitintä kytkettäessä. Kytke jännitesyöttö päälle. Muistiinpanot 2

5 Ohjelmointi Pääsy ohjelmointitilaan (COdE = 100) 3 sek. sec vahvista confirm 3

6 Ohjelmointi Edellinen valikko s.8 p.8 s.9 p.9 s.10 p.10 p.11 s.11 Seuraava valikko 4

7 Ohjelmointi Tiedonsiirto-osoite Esimerkki : Adr = 10 x 2 x 5 vahvista confirm 5

8 Ohjelmointi Tiedonsiirtonopeus Esimerkki : BDS = 38,4 baudia (19,2 (19,2 kbaudia) kbauds) x 2 (38,4 (38,4 kbaudia) kbauds) x 3 (2,4 (2,4 kbaudia) kbauds) x 4 (4,8 (4,8 kbaudia) kbauds) x 5 (9,6 kbaudia) (9,6 kbauds) vahvista confirm Tiedonsiirron pariteetti Esimerkki : PAr = EvEn x 2 x 3 (Odd = pariton pariteetti) (Even = parillinen pariteetti) (no = ei pariteettia) vahvista confirm 6

9 Ohjelmointi Tiedonsiirron lopetusbitti Esimerkki : STOP = 2 x x1 1 x x2 2 (2 (2 bittiä) bits) (1 bitti) bit) vahvista confirm Ohjelmoinnin lopetus 3 sek. sec. 7

10 Tiedonsiirto SM102E kanssa käyttämä JBUS/MODBUS sisältää viestinnän master/slave -hierarkisella rakenteella. Seuraavat kaksi viestintätapaa ovat mahdollisia : ohjain (master) viestii orjalle (slave) ja odottaa sen vastausta. ohjain (master) viestii kaikille orjille (slave) odottamatta niiden vastausta. Viestinnän tila on RTU (Remote Terminal Unit) käyttäen heksadesimaalimerkkejä vähintään 8 bittiä. Vakio viestintäkehys Vakio viestintäkehys koostuu : Orjan osoite Toimintakoodi Osoite Data CRC 16 JBUS/MODBUS -protokollan mukaisesti, lähetysaika tulee olla vähemmän kuin 3 taukoa, esim. 3:n merkin lähetysaika siten että viesti käsitellään. Tiedon käsittelemiseksi oikein, seuraavat toiminnot ovat tärkeitä : 3 : sanojen n luku (maksimi 128). 6 : yhden sanan kirjoitus. 8 : välitysten arviointi ohjaimen ja orjan välillä mittareiden 1, 3, 4, 5 ja 6 kautta. 16 : sanojen n kirjoitus (maksimi 128). Huomio 1 sana <=> 2 oktettia <=> 16 bittiä 2 sanaa <=> 4 oktettia <=> 32 bittiä Valittaessa orjaosoite 0, viesti lähetetään kaikille verkkoon liitetyille instrumenteille (vain toiminnoille 6 ja 16). Kommentti Vasteaika (viive kysely/vastaus) on masimissaan 250 ms. Viestintätaulu Viestintätaulut on saatavilla CD-ROM -levyllä, joka toimitetaan SM102E:lle tarkoitetun RS485 JBUS/MODBUS kanssa. Tekniset tiedot RS tai 3-johdin half dublex Protokolla JBUS/MODBUS RTU-tila Nopeus Baudia Galvaaninen erotus 4 kv Latausyksikkö 1 UL (kuormien yhteinäisyys) Lyhenteiden selitteet COM Tiedonsiirto ADR Orjaosoite BDS Tiedonsiirtonopeus baudia PAR Viestintäkehyksen pariteetti NO Ilman pariteettia Even Parillinen pariteetti Odd Pariton pariteetti STOP Kehys-pysäytys pysäytysbitti 1 1 pysäytysbitti 2 2 pysäytysbittiä 8

11 Hager OCOM B_FI 6S b
