DumpDbox-ohjelmiston asennus- ja käyttöohjeet Sisällys

Transkriptio

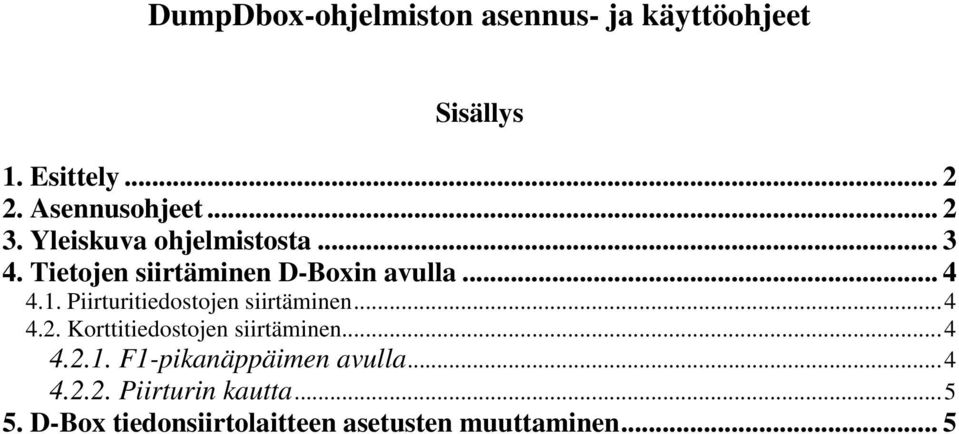

1 DumpDbox-ohjelmiston asennus- ja käyttöohjeet Sisällys 1. Esittely Asennusohjeet Yleiskuva ohjelmistosta Tietojen siirtäminen D-Boxin avulla Piirturitiedostojen siirtäminen Korttitiedostojen siirtäminen F1-pikanäppäimen avulla Piirturin kautta D-Box tiedonsiirtolaitteen asetusten muuttaminen... 5

2 1. Esittely Digitaalisesta ajopiirturista ja kuljettajakorteilta täytyy kopioida tietoja tasaisin väliajoin. Tiedot kopioidaan jonkinlaisella tiedonsiirtolaitteella, jonka muistiin tiedostot tallentuvat. Kun tiedonsiirtolaitteen muisti tulee täyteen, pitää tiedostot siirtää edelleen tietokoneelle. DumpDboxtiedonsiirto-ohjelmiston avulla tiedot pystytään siirtämään Actian D-Box tiedonsiirtolaitteelta tietokoneelle. Ohjelmisto toimii siis vain D-Box tiedonsiirtolaitteen kanssa. DumpDboxin avulla pystyt siis muodostamaan digipiirturitiedostoista eri päätteisiä koodattuja tiedostoja, joiden tiedot pystytään edelleen analysoimaan erilaisilla analysointiohjelmistoilla (esim. TachoStore) Asennusohjeet Avaa ja pura kotisivuiltamme ( ladattu tai sähköpostin liitteenä tullut zip.tiedosto haluaamasi kohteeseen tietokoneellesi. HUOM! Tarkasta, että Windowsin suojausasetukset sallivat toisesta tietokoneesta peräisin olevan pakatun tiedoston avaamisen. Voit muuttaa suojausasetuksia klikkamalla DumpDbox 1.13R11.zip tiedostoa hiiren oikeanpuoleisella painikkella ja valitsemalla listasta kohdan ominaisuudet. Seuraavanlainen ikkuna aukeaa, josta painetaan painiketta Salli. Muussa tapauksessa suojausasetukset saattavat estää setup.exe tiedoston purkamisen. Avaa DumpDBox_V1.0.exe tiedosto Windows avaa suojausvaroituksen. Suorita ohjelmisto painamalla Suorita -painiketta. Valitse asennuskieli Jatka asennusohjelman ohjeiden mukaisesti.

3 3. Yleiskuva ohjelmistosta Nro. Toiminto 1 Määritä sarjaportti (COM), johon D-Box on kytkettynä. Jos portti muu kuin 1-4, niin valitse kohdasta muut parametrit oikea porttinumero. Voit tarkastaa numeron Windowsin laitehallinnan kautta --> Ohjauspaneeli --> Järjestelmä --> Laitteisto --> Laitehallinta --> Portit 2 Asetusten muuttaminen -painikkeen kautta voit muuttaa D-Box tiedonsiirtolaitteen latauasasetuksia ja muita parametreja. 3 Lataus -painikkeen kautta voit aloittaa tiedonsiirron. 4 Oletustiedostotyyppi -painikkeen kautta voidaan määrittää luotavan tiedoston pääte. Ranska ja Espanjaa lukuun ottamatta Euroopassa käytetään yleisesti.ddd-päätettä. 5 Voit määrittää haluatko säilyttää tiedot D-Boxin muistilla vai tyhjentää laitteen siirron yhteydessä. 6 Kohdekansion valinta, johon tiedot tallennetaan 7 Peruuta -painikkeen kautta voit keskeyttää latauksen ja alla olevasta palkista voit seurata tiedonsiirron etenemistä. 8 DumpDbox-ohjelmiston kielen valinta 9 Uloskirjautuminen

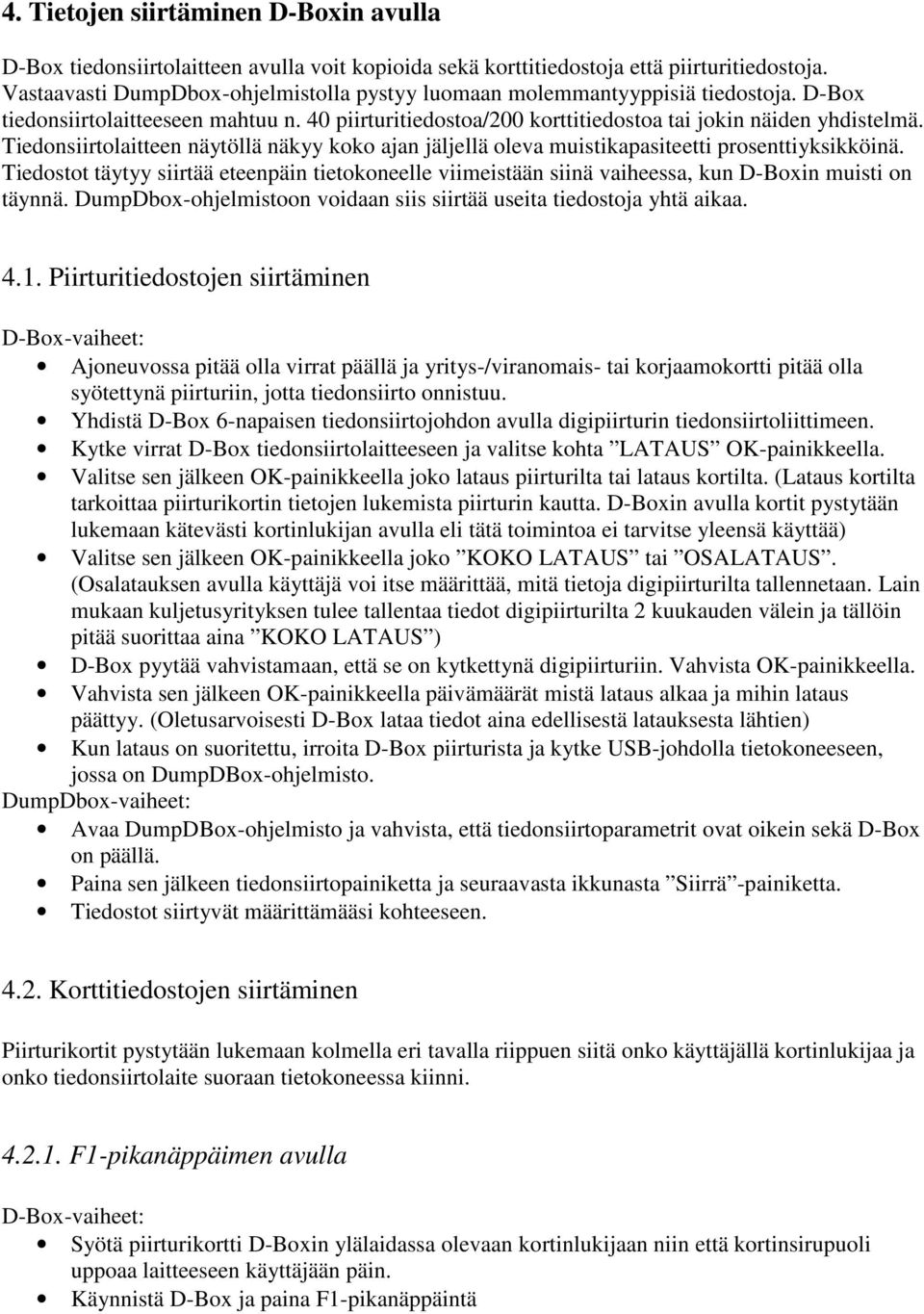

4 4. Tietojen siirtäminen D-Boxin avulla D-Box tiedonsiirtolaitteen avulla voit kopioida sekä korttitiedostoja että piirturitiedostoja. Vastaavasti DumpDbox-ohjelmistolla pystyy luomaan molemmantyyppisiä tiedostoja. D-Box tiedonsiirtolaitteeseen mahtuu n. 40 piirturitiedostoa/200 korttitiedostoa tai jokin näiden yhdistelmä. Tiedonsiirtolaitteen näytöllä näkyy koko ajan jäljellä oleva muistikapasiteetti prosenttiyksikköinä. Tiedostot täytyy siirtää eteenpäin tietokoneelle viimeistään siinä vaiheessa, kun D-Boxin muisti on täynnä. DumpDbox-ohjelmistoon voidaan siis siirtää useita tiedostoja yhtä aikaa Piirturitiedostojen siirtäminen Ajoneuvossa pitää olla virrat päällä ja yritys-/viranomais- tai korjaamokortti pitää olla syötettynä piirturiin, jotta tiedonsiirto onnistuu. Yhdistä D-Box 6-napaisen tiedonsiirtojohdon avulla digipiirturin tiedonsiirtoliittimeen. Kytke virrat D-Box tiedonsiirtolaitteeseen ja valitse kohta LATAUS OK-painikkeella. Valitse sen jälkeen OK-painikkeella joko lataus piirturilta tai lataus kortilta. (Lataus kortilta tarkoittaa piirturikortin tietojen lukemista piirturin kautta. D-Boxin avulla kortit pystytään lukemaan kätevästi kortinlukijan avulla eli tätä toimintoa ei tarvitse yleensä käyttää) Valitse sen jälkeen OK-painikkeella joko KOKO LATAUS tai OSALATAUS. (Osalatauksen avulla käyttäjä voi itse määrittää, mitä tietoja digipiirturilta tallennetaan. Lain mukaan kuljetusyrityksen tulee tallentaa tiedot digipiirturilta 2 kuukauden välein ja tällöin pitää suorittaa aina KOKO LATAUS ) D-Box pyytää vahvistamaan, että se on kytkettynä digipiirturiin. Vahvista OK-painikkeella. Vahvista sen jälkeen OK-painikkeella päivämäärät mistä lataus alkaa ja mihin lataus päättyy. (Oletusarvoisesti D-Box lataa tiedot aina edellisestä latauksesta lähtien) Kun lataus on suoritettu, irroita D-Box piirturista ja kytke USB-johdolla tietokoneeseen, jossa on DumpDBox-ohjelmisto. Tiedostot siirtyvät määrittämääsi kohteeseen Korttitiedostojen siirtäminen Piirturikortit pystytään lukemaan kolmella eri tavalla riippuen siitä onko käyttäjällä kortinlukijaa ja onko tiedonsiirtolaite suoraan tietokoneessa kiinni F1-pikanäppäimen avulla Syötä piirturikortti D-Boxin ylälaidassa olevaan kortinlukijaan niin että kortinsirupuoli uppoaa laitteeseen käyttäjään päin. Käynnistä D-Box ja paina F1-pikanäppäintä

5 D-Box pyytää syöttämään tallennusajan- ja päivämäärän. Vahvista pvm. ja aika OKpainikkeella. (Oletusarvoisesti näytöllä on edellisen latauksen päivämäärä) Tiedonsiirto kestää noin pari minuuttia, kun kortin tiedot siirtyvät D-Boxin muistille. Tiedostot siirtyvät määrittämääsi kohteeseen Piirturin kautta Ajoneuvossa pitää olla virrat päällä ja yritys-/viranomais- tai korjaamokortti pitää olla syötettynä piirturiin, jotta tiedonsiirto onnistuu. Yhdistä D-Box 6-napaisen tiedonsiirtojohdon avulla digipiirturin tiedonsiirtoliittimeen. Syötä kuljettajakortti luettava kuljettajakortti jompaankumpaan digipiirturin korttipaikkaan ja yrityskortti toiseen korttipaikkaan. Kytke virrat D-Box tiedonsiirtolaitteeseen ja valitse kohta LATAUS OK-painikkeella. Valitse sen jälkeen nuolinäppäimellä kohta LATAUS KORTILTA ja vahvista valinta OKpainikkeella. D-Box pyytää vahvistamaan, että se on kytkettynä digipiirturiin ja että luettava kortti on syötettynä. Vahvista kohdat OK-painikkeella. Kun lataus on suoritettu, irroita D-Box piirturista ja kytke USB-johdolla tietokoneeseen, jossa on DumpDBox-ohjelmisto. Tiedostot siirtyvät määrittämääsi kohteeseen. 5. D-Box tiedonsiirtolaitteen asetusten muuttaminen Osalatauksen oletusasetukset kohdasta voit määrittää, että mitä tietoja osalatauksen kautta oletusarvoisesti piirturilta ladataan. HUOM! Toimintatiedot on ainoa asetuksen mukaan 2 kuukauden välein vaadittava tiedostomuoto. Kieli kohdasta voitte muuttaa D-Box tiedonsiirtolaitteen kieltä, jos kieli on muuttunut esim. laitepäivityksen yhteydessä. Latausasetukset kohdasta voitte määrittää, kuinka D-box tiedonsiirtolaite tiedot piirturilta lataa. Paras tapa ladata tiedot piirturilta on edellisestä latauksesta lähtien, jolloin laite tunnistaa edellisen pvm. jolloin piirturin tiedot on kopioitu ja aloittaa uuden tallennuksen siitä.
