1 Liite 6 1(24) KEMIN ENERGIA Ohjeisto tiedonsiirrosta Janne Pirttimaa

2 Liite 6 2(24) Sisällysluettelo 1. TIEDONKERUUKIRJASTON MUOKKAAMINEN KIRJASTON SIIRTÄMINEN LAITTEESEEN MITTAUSTEN SUORITTAMINEN JA TIETOJEN LUKU TAKAISIN KONEELLE MITATTUJEN TIETOJEN KÄSITTELEMINEN TIEDOSTON MUUTTAMINEN.TKY-TIEDOSTOKSI TIETOJEN LUKEMINEN TEKLAN NIS-OHJELMAAN ONGELMATILANTEET & RATKAISUT... 23

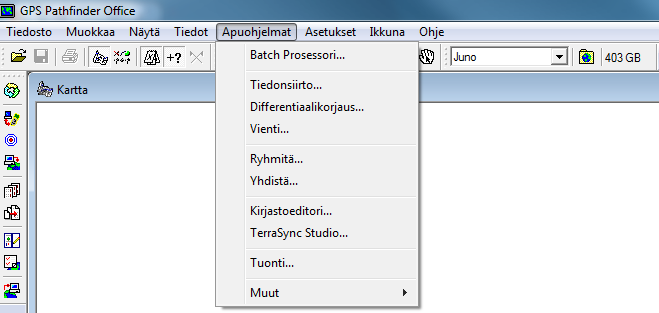

3 Liite 6 3(24) Seuraavassa kerrotaan vaihe vaiheelta, miten tiedonsiirtoa voidaan hyödyntää tiedonkeruukirjastosta lähtien ja päättyen Teklan NIS-ohjelmaan. Esimerkkinä käytetty tiedonkeruukirjasto on muokattu Geotrim:ltä saadusta Elenia Verkon urakoitsijoiden käytössä olevasta tiedonkeruukirjastosta. Ohjeessa on käyty läpi, miten tätä kyseistä kirjastoa täytyy muokata, jotta tätä kirjastoa voidaan käyttää hyödyksi. Mikäli laitteet hankittaisiin, helpointa olisi tehdä Geotrimmin avustuksella uusi kirjasto, joka vastaa Kemin Energian tarpeita. 1. TIEDONKERUUKIRJASTON MUOKKAAMINEN Ensimmäiseksi täytyy luoda tietyntyylinen tiedonkeruukirjasto, jota mittauksissa käytetään. Mittauskirjaston käyttö on selitetty tarkemmin liitteessä GPS Pathfinder -ohjeisto. Ensimmäiseksi avataan GPS Pathfinder työpöydältä pikakuvakkeesta tai käynnistä valikosta. Seuraavaksi valitaan jokin olemassa oleva projekti tai luodaan uusi projekti. Tämän jälkeen valitaan Pathfinderin yläriviltä Apuohjelmat ja avautuvasta valikosta kirjastoeditori. Apuohjelmat Kirjastoeditori Kuva 1. Kirjastoeditorin avaaminen

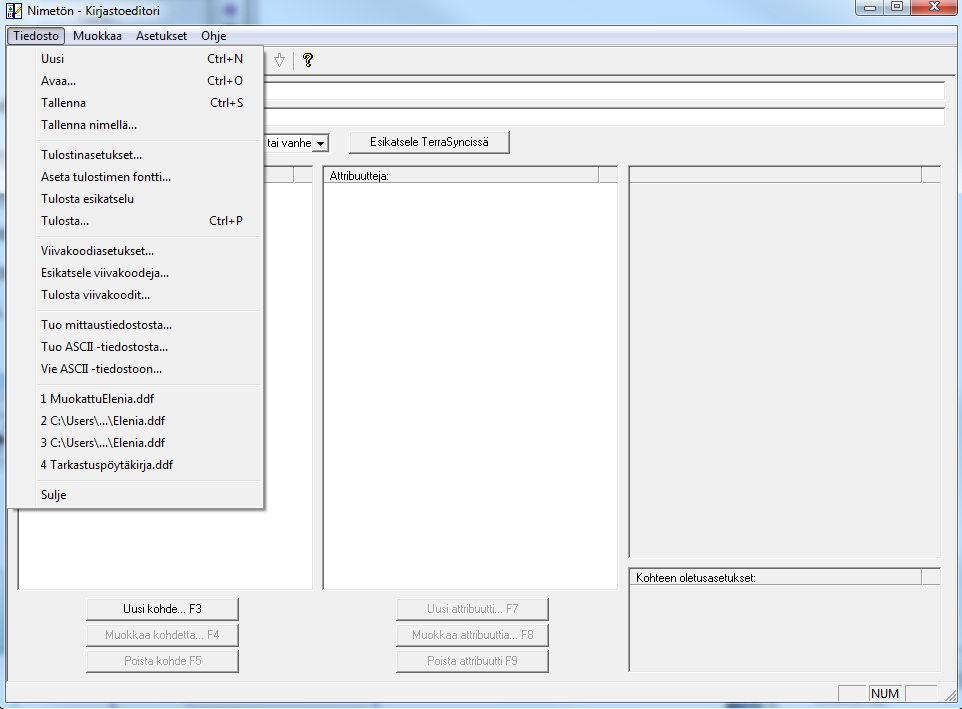

4 Liite 6 4(24) Seuraavaksi avataan Geotrim:ltä saatu esimerkkikirjasto. Mikäli tiedosto ei ole enää käytettävissä, täytyy luoda uusi tiedonkeruukirjasto uusien ohjeiden mukaan. Kirjastoeditori-ikkunassa painetaan ensin Tiedosto => avautuvasta listasta Avaa. Aukaiseminen onnistuu myös pikanäppäimellä Ctrl + O. Tämän jälkeen etsitään haluttu tiedosto (muotoa.ddf) ja avataan se. 1.Valitse Tiedosto 2.Valitse Avaa Kuva 2. Vanhan tiedonkeruukirjaston avaaminen

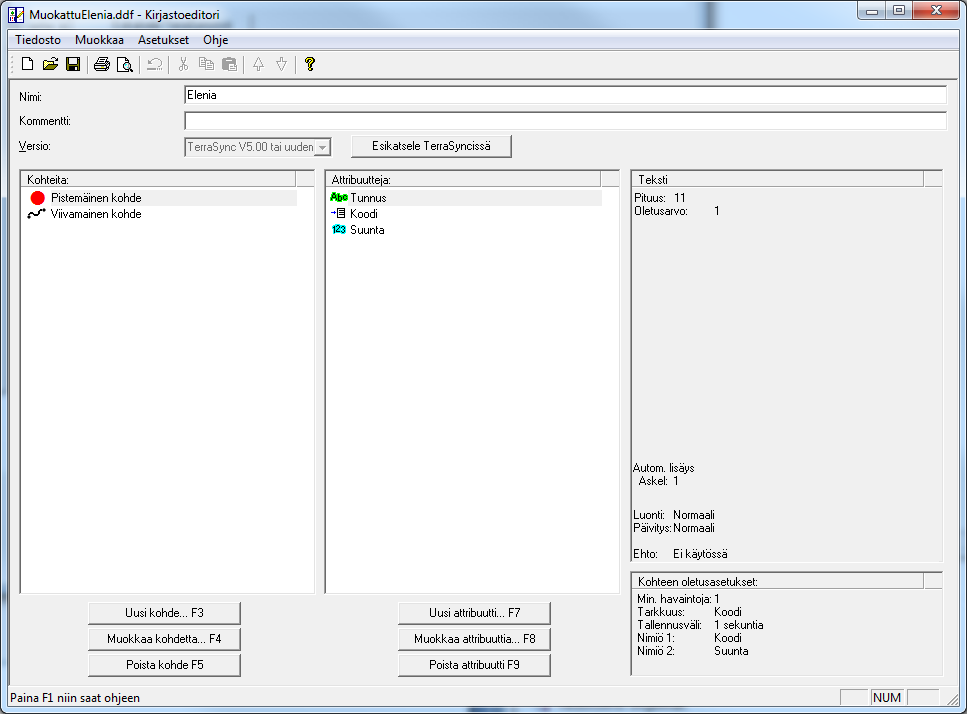

5 Liite 6 5(24) Kuva 3. Tiedonkeruukirjasto Tässä editorissa tehdään kaikki muutokset tiedonkeruukirjastoon. Kirjastoeditorin tarkemmat käyttöohjeet on esitelty tarkemmin liitteessä GPS Pathfinder -ohjeisto.

6 Liite 6 6(24) Pistemäiselle kohteelle täytyy muokata oletusarvoksi 1. Kuvassa oletusarvona näkyy 1, mutta mikäli mittaat seuraavan kohteen, numeroksi muuttuu 2 jne. Tämän arvon ei pitäisi kasvaa. Arvo muutetaan valitsemalla pistemäinen kohde aktiiviseksi, valitsemalla tunnus aktiiviseksi ja painamalla Muokkaa attribuuttia tai painamalla näppäimistöstä F8. Hyväksy muutokset OK -painikkeella. Valitaan Automaattinen lisäys kohtaan Ei lisäystä Kuva 4. Tekstiattribuutin muokkaaminen

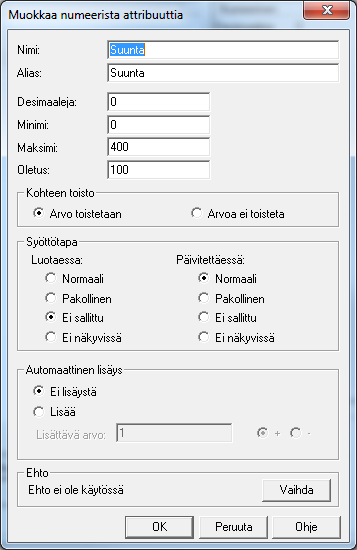

7 Liite 6 7(24) Samalla muokataan Suunta -attribuutista oletus kohdassa olevan luvun 100 tilalle 300. Muuttaminen tapahtuu valitsemalla Suunta -attribuutti, jonka jälkeen painetaan muokkaa attribuutti painiketta. Hyväksy muutokset OK -painikkeella. Vaihda Oletus kohtaan luvuksi 300 Kuva 5. Numereellisen attribuutin muokkaaminen

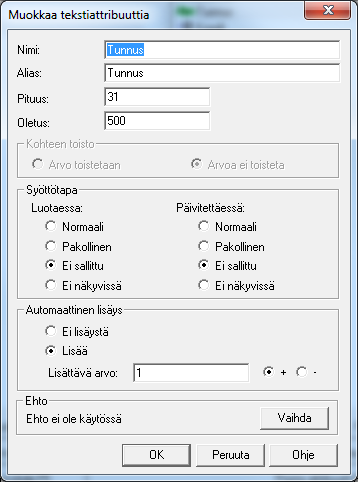

8 Liite 6 8(24) Viivamaisille kohteille täytyy tehdä muutoksia valitsemalla aktiiviseksi Viivamainen kohde ja Tunnukseen arvoksi luvun 500 tilalle luku 1. Otetaan myös Automaattinen lisäys pois käytöstä. Hyväksy muutokset OK -painikkeella. Vaihda Oletus kohtaan luvuksi 1 Automaattinen kohtaan Ei lisäystä lisäys Kuva 6. Viivamaisen kohteen tekstiattribuutin muokkaaminen

9 Liite 6 9(24) Kaikkien attribuuttien tärkein kohta on esimerkkikirjastossa nimetty koodiksi. Tätä attribuuttia muokkaamalla luodaan erilaiset kohteet, joita laitteella voidaan mitata. Kyseisessä kirjastossa on koodin alle luotu kolme kohdetta, 110 kv jatkos, 20 kv jatkos sekä 0,4 kv jatkos. Tämä tarkoittaa sitä, että kun tiedonkeruukirjasto on siirretty laitteeseen, pistemäiselle kohteelle on mahdollista mitata näillä kolmella tunnuksella. Myös viivamaiselle mittaukselle on samanlainen koodi-attribuutti, joka täytyy muokata. Kuva 7. Attribuuttien koodi

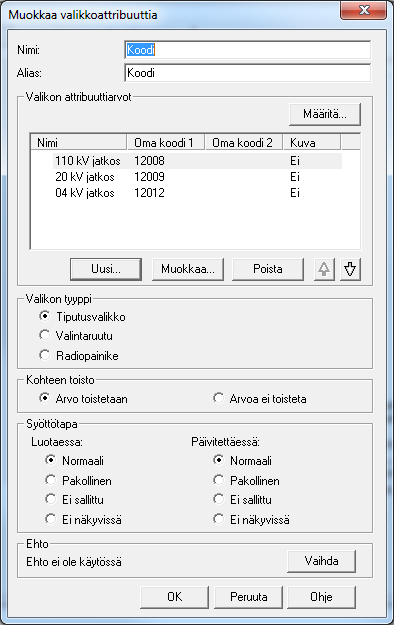

10 Liite 6 10(24) Valittaessa koodi aktiiviseksi ja painettaessa alhaalta Muokkaa attribuuttia avautuu alla näkyvä kuva. Valikkoattribuutit ovat muokattavissa ja niitä voi lisätä tarpeen mukaan. Attribuutteja muokataan valitsemalla haluttu attribuutti listasta ja painamalla Muokkaa painiketta. Uusia attribuutteja luodaan Uusi -painikkeella. Poista - painikkeella attribuutit poistetaan. Ehkä tärkein tieto attribuutteja luodessa on kohta Oma koodi 1, tähän laitetaan se lajinumero, mikä halutaan näkymään Teklan NIS-ohjelmassa. Jokaiselle kohteelle on omanlainen koodi, jonka mukaan kohde piirretään NIS:iin. Kaikkien kohteiden (pistemäisten, viivamaisten) attribuutit on nimettävä ja niille on annettava oikea lajinumero, jotta kohteet näkyvät oikein NIS:ssä! Kuva 8. Valikkoattribuutin muokkaaminen Valinnat hyväksytään OK -painikkeilla. Nyt attribuuttien muokkaukset pitäisi olla valmiit. Tallennetaan muokattu kirjasto Tiedosto -valikosta, toiminnolla Tallenna tai Tallenna nimellä.

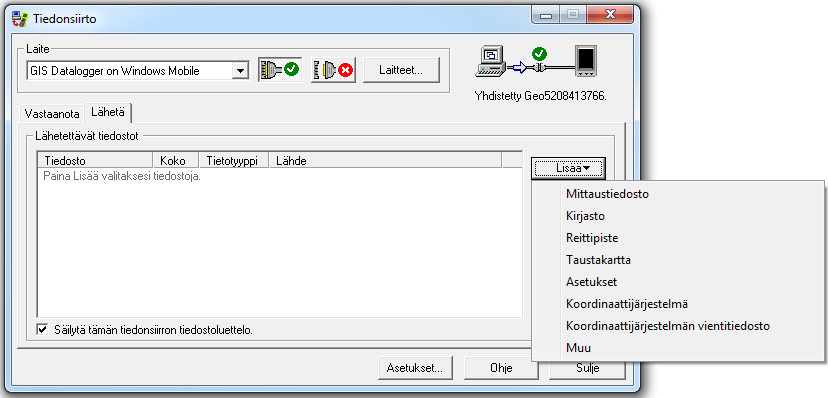

11 Liite 6 11(24) 2. KIRJASTON SIIRTÄMINEN LAITTEESEEN Seuraavaksi tiedonkeruukirjasto täytyy siirtää kämmenlaitteelle. Siirto toteutetaan GPS Pathfinderin Tiedonsiirto -toiminnolla. Ensimmäisenä kytketään kämmenlaite tietokoneeseen USB-kaapelilla. Tämän jälkeen avataan tiedonsiirto toiminto painamalla Pathfinderin päänäytöstä Tiedonsiirto. Tiedonsiirto Kuva 9. Tiedonsiirron avaaminen Valitaan Lähetä -välilehti ja lisätään edellisessä kohdassa muokattu / luotu tiedonkeruukirjasto. Lähetä - välilehti Kirjaston lisääminen Kuva 10. Kirjaston lähettäminen Kun haluttu / halutut kirjastot on valittu, painetaan siirrä painiketta jolloin kirjastot siirretään laitteelle. Siirron päätyttyä ilmestyy ikkuna siirron onnistumisesta.

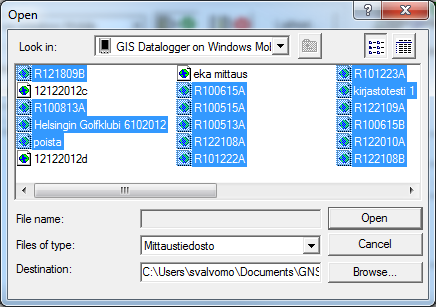

12 Liite 6 12(24) 3. MITTAUSTEN SUORITTAMINEN JA TIETOJEN LUKU TAKAISIN KONEELLE Nyt ollaan tilanteessa, jossa mittaukset voidaan suorittaa. Mittaukset suoritetaan liitteessä TerraSync -ohjeisto annettujen ohjeiden mukaisesti sillä erolla, että kirjastoksi valitaan se tiedonkeruukirjasto, joka luvussa 1 muokattiin. Mittausten suorittamisen jälkeen tiedot luetaan normaalisti takaisin tietokoneelle Tiedonsiirto -toiminnon avulla. Valitaan Vastaanota -välilehti ja lisätään juuri mitattu mittaustiedosto listaan. Haetaan haluttu tiedosto listasta ja hyväksytään valinta Open - painikkeella. Mittaustiedoston lisääminen Kuva 11. Mittaustiedoston siirtäminen koneelle Hyväksytään valitut mittaukset Kuva 12. Mittaustiedostojen valitseminen Tämän jälkeen valitut tiedostot ilmestyvät kuvan 9 ikkunaan. Tiedoston / tiedostojen siirtäminen koneelle tapahtuu Siirrä kaikki -painikkeesta. Siirron onnistumisesta tulee ikkuna näkyviin, mikäli siirto on onnistunut, tiedostot ovat nyt koneella.

13 Liite 6 13(24) 4. MITATTUJEN TIETOJEN KÄSITTELEMINEN Jotta mitattu tiedosto saataisiin tekstimuotoon, Vienti -toiminnolla käytettävä vientimuoto täytyy muokata oikeanlaiseksi. Nämä ohjeet on saatu Geotrim:n tuotepäälliköltä sähköpostitse. Nämä asetukset täytyy olla täsmälleen oikein, jotta saataisiin tiedostot luettua oikeaan muotoon. Tämän jälkeen tiedot täytyy käsitellä GPS Pathfinderin Vienti -toiminnolla. Vienti - toiminto on esitelty tarkemmin liitteessä GPS Pathfinder -ohjeisto. Avataan Vienti GPS Pathfinderin päänäytön vasemmalta rivistöltä pikakuvakkeesta. Tai vaihtoehtoisesti yläriviltä Apuohjelmat => Vienti. Valitaan vientimuodoksi MAlli Räätälöitävä ASCII Asetus. 1.Valitaan vientimuodoksi näkyvä kuvassa 2.Valitaan Uusi... Kuva 13. Vientimuodot

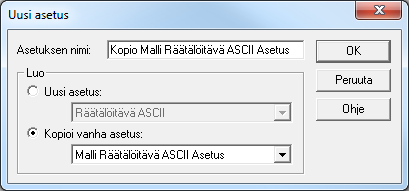

14 Liite 6 14(24) Valitaan kopioi vanha asetus ja Malli Räätälöitävä ACII -asetus. Asetus voidaan nimetä miksi halutaan, ohjelma ehdottaa automaattisesti Kopio Malli Räätälöitävä ACII -asetus. 2.Nimetään asetus uusi Kuva 14. Uuden vientimuodon luominen 1.Valitaan Kopioi vanha asetus ja kuvassa oleva valinta Hyväksytään valinnat OK -painikkeella. Tämän jälkeen avautuu ikkuna, jossa näkyy vientiasetukset. Nämä asetukset ovat todella tärkeät ja ne täytyy olla juuri oikein. Selvyyden vuoksi auki oleva välilehti on merkitty kuvaan punaisilla reunuksilla.

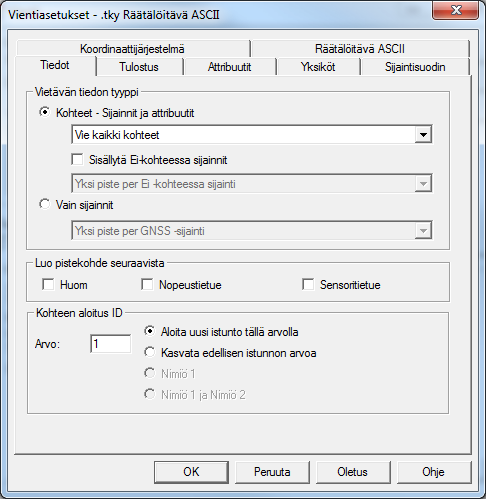

15 Liite 6 15(24) Kuva 15. Koordinaattijärjestelmät Kuva 16. Tiedot asetukset

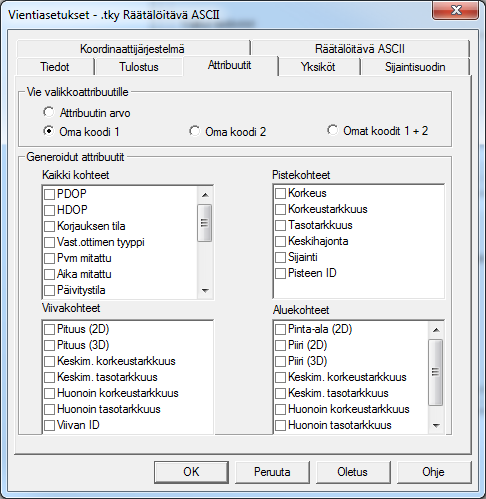

16 Liite 6 16(24) Kuva 17. Tulostus asetukset Kuva 18. Attribuutit asetukset

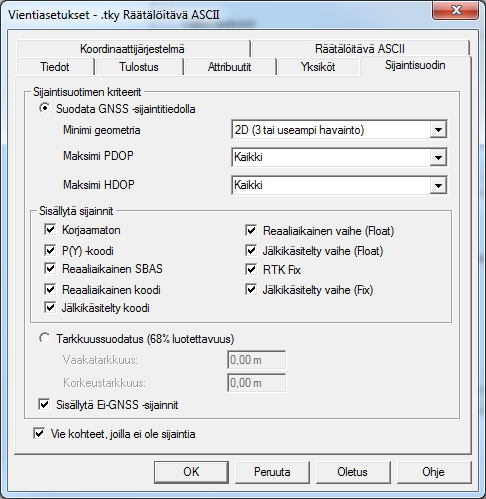

17 Liite 6 17(24) Kuva 19. Yksiköt asetukset Kuva 20. Sijaintisuodin asetukset

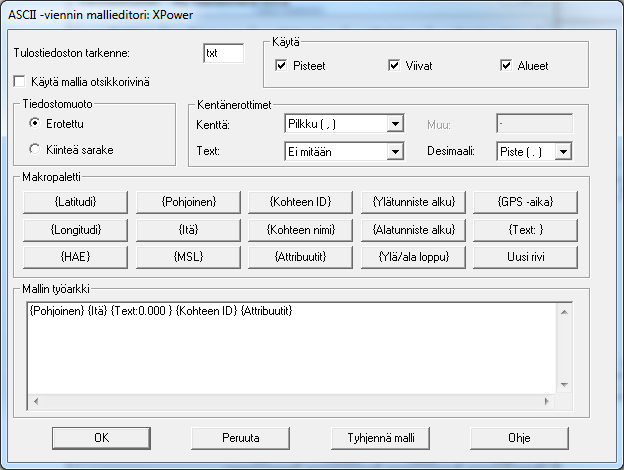

18 Liite 6 18(24) 1.Lisätään uusi malli Kuva 21. Räätälöitävä ASCII -asetukset Mallilistaan saadaan lisättyä uusi malli painamalla Uusi... -painiketta. Nimetään malli. Syötetään seuraavat asetukset. Hyväksytään asetukset OK -painikkeella. Makropaletista painikkeita painamalla syötetään työarkin arvot Kuva 22. Mallieditorin asetukset Hyväksytään vientiasetuksiin tehdyt muutokset OK -painikkeella. Nyt vientiasetukset ovat valmiina.

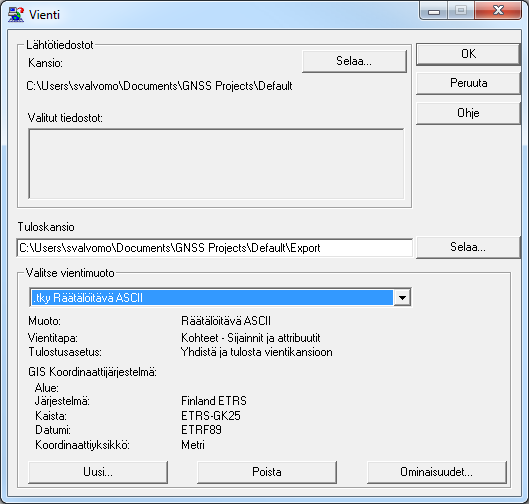

19 Liite 6 19(24) Avataan Vienti -ikkuna. Valitaan vientimuodoksi edellisessä muokattu ja nimetty vientimuoto. Sekä mitattu tiedosto, joka halutaan muuntaa. 3.Aloitetaan muunto OK -painikkeella 1.Valitaan mitattu tiedosto joka halutaan muuntaa 2.Valitaan edellisessä kohdassa luotu vientimuoto Kuva 23. Vientimuodot Nyt tiedosto muunnetaan.txt-formaatiin kuvassa 23 näkyvään polkuun, joka näkyy kohdassa Tulostuskansio.

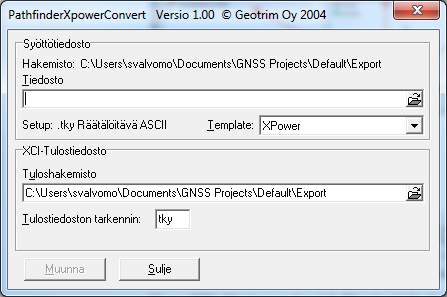

20 Liite 6 20(24) 5. TIEDOSTON MUUTTAMINEN.TKY-TIEDOSTOKSI Kun tiedosto on käsitelty Vienti -toiminnolla, pitää saatu tekstitiedosto käsitellä Geotrim:ltä saadulla konvertterilla. Kovertterille on pikakuvake työpöydällä ja sen nimi on PathFinderXpowerConvert. Ohjelman päänäyttö on kuvan 22 mukainen. 1.Valitaan muutettava tiedosto. (Tiedosto joka on juuri käsitelty Vientitoiminnon avulla) 2.Valitaan kohtaan Template käytettävä Malli. 3.Polku jonne Tämä malli on se, konvertterilla muunnettu tiedosto luodaan 5.Muunnetaan tiedosto. ( Painike muuttuu aktiiviseksi kun syöttötiedosto valitaan ) 4.Tiedostomuoto, joksi kohdan 1 syöttötiedosto muunnetaan. Eli tky. joka näkyy kuvassa 19. Kuva 24. Konvertterin päänäyttö Tämän jälkeen tulostushakemistoon ilmestyy tiedosto / tiedostot, jotka ovat muotoa.tky. Tämän jälkeen tiedosto on mahdollista lukea Teklan NIS-ohjelmaan.

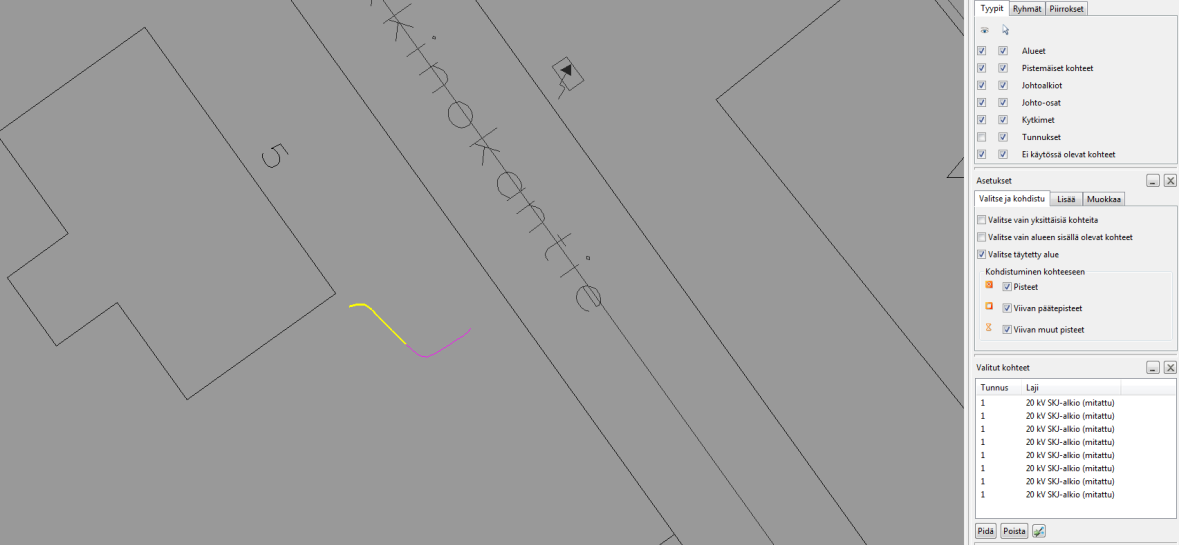

21 Liite 6 21(24) 6. TIETOJEN LUKEMINEN TEKLAN NIS-OHJELMAAN Kohdassa 5 luodun.tky-tiedoston lukeminen Teklan NIS-ohjelmaan tapahtuu ohjelman uudella ominaisuudella nimeltään Sijaintikartta. Sijaintikartta löytyy ylhäältä työkaluriviltä. Luotu tiedosto luetaan ohjelmaan Sijaintikartta valikosta löytyvällä kohdalla Lue takymetritiedosto. 1.Sijaintikartta 2.Lue takymetritiedosto Kuva 25. Sijaintikartta Teklan NIS-ohjelmassa Lue takymetritiedosto painiketta painettaessa avautuu ikkuna, josta valitaan edellisessä kohdassa muunnettu.tky-tiedosto. Tiedosto avataan ja tämän jälkeen mittaustiedosto pitäisi ilmestyä ohjelmaan. Tällä hetkellä viivamaiset mittaukset ilmestyvät ohjelmaan (kuva 26), pistemäiset tiedostot eivät jostain syystä näy ohjelmassa. Tämä ongelma on Teklan tiedossa ja selvityksen alla. Kuva 26. Luettu.tky tiedosto NIS-ohjelmassa

22 Liite 6 22(24) On myös huomioitavaa että kun tiedosto luetaan Teklan NIS-ohjelmaan, järjestelmä muuttaa automaattisesti luetun tiedoston nimen toiseen muotoon. Tällä mahdollistetaan se, ettei samaa tiedostoa lueta Teklan ohjelmaan toista kertaa. Tiedosto muuttuu.baktiedostoksi, sekä tiedostoon ilmestyy päivämäärä milloin se on luettu NIS:iin. Esimerkiksi alkuperäinen tiedosto on ollut nimeltään testi.tky ja lukemisen jälkeen se on muuttunut testi.tky bak nimiseksi. Mikäli tiedosto halutaan lukea uudelleen ilman uudelleen käsittelyä, tiedoton nimestä voidaan poistaa bak osa, jolloin se on jälleen normaali.tky tiedosto.

23 Liite 6 23(24) 7. ONGELMATILANTEET & RATKAISUT Ohjeiston ongelmatilanteet johtuvat todennäköisesti asetuksien asettelussa tapahtuneesta virheestä. Käy ohjeisto kohta kohdalta uudelleen läpi. Asetusten täytyy olla oikein jotta tiedonsiirto onnistuu.
