1 Liite 2 1(20) Tarkastukset Tekla NIS Offline Inspection ohjelmistolla Käyttöohje asentajille Kemin Energia/ Arto Tikkanen

2 Liite 2 2(20) Sisältö 1. Tarkastusohjelmisto Puuttuvan tarkastuskohteen lisääminen Tarkastuksen hyväksyminen Kohteiden lisäys Muistiinpanot

3 Liite 2 3(20) 1. Tarkastusohjelmisto Tarkastusohjelmisto avataan ja se on nimetty pikakuvakkeessa nimellä MmsOffline (Kuva 1). Pikakuvake tarkastusohjelmistoon Kuva 1. Pikakuvake tarkastusohjelmisto Ohjelman käynnistyksessä avautuu seuraava valikko, josta valitaan käyttäjänimi (tai kirjoitettaan riville uusi käyttäjänimi) ja painetaan painiketta OK (Kuva 2). Uuden käyttäjän nimen kirjoitusruutu Käyttäjän valinta OK painike Kuva 2. Käyttäjän valinta 3

4 Liite 2 4(20) Tämän jälkeen avautuu ikkunaan kunnossapitotyöt. Listasta valitaan kyseinen työ, joka on tarkoitus tehdä (Kuva 3). Uusi, ei aloitettu työ Aiemmin aloitettu työ joka ei ole valmis Aloita työ -painike joka aktivoituu työn valinnan jälkeen Aloita työ alusta -painike joka aloittaa jo aiemmin aloitetun työn alusta ja samalla tyhjentää jo tehdyt merkinnät, joten käyttö vain poikkeus tapauksissa Kuva 3. Kunnossapitotyöt Työ aloitetaan, joko valitsemalla työ listalta ja painamalla painiketta Aloita työ tai tupla klikkaamalla työn nimeä. Tämän jälkeen työikkuna avautuu ruutuun ja taustalle tulee karttapohja. Huom. Tee uusi työ -sarake ensimmäisenä listalla, joka tarkoitettu uuden työ tekemiseen maastolaitteella ja siitä johtuen sillä ei ole olemassa valmiita tarkastuskohteita. Tätä toimintoa käytetään poikkeus tapauksissa esimerkiksi, jos halutaan lisätä verkkokohde verkostokarttaan. 4

5 Liite 2 5(20) Jos kartta pohja ei avaudu niin se voidaan valita kohdasta Näkymä ja sieltä kohta Valitse taustakartta (Kuva 4). Kuva 4. Taustakartanvalinta 5

6 Liite 2 6(20) GPS kytketään tarvittaessa toimintaan painikkeesta joka on esitetty kuvassa 5. Tarvittaessa voidaan käyttää painikkeita, valitse GPS-sijainnilla tai keskitä GPS-sijainnilla. Painikkeet löytyvät GPS-päälle/pois painikkeen oikealta puolelta. Valinta GPS-sijainnilla mahdollistaa kohteen valitsemisen sijaintitiedon perusteella. Keskitä GPS-sijainnilla painike keskittää kartan sijaintiin (Kuva 5). GPS-päälle/pois painike Kuva 5. GSP valikot 6

7 Liite 2 7(20) Tarkastukset valikko-ikkunasta valitaan kohde mihin tarkastus tehdään ja painetaan Tarkasta painiketta. Kohteilla voi olla monta eri valikkoa jotka täytyy tarkastaa. Esimerkiksi kuvassa 8 on yhdeksän eri tarkastus kohdetta pylväsmuuntamolle. Joillakin kohteilla voi olla alakohde, kuten tässä pylväs muuntamolla. Sen merkkinä on edessä oleva pieni + tai riippuen siitä onko alavalikko avattu vai suljettu. Alavalikoissa olevat kohteet täytyy tarkastaa samalla tavalla. Työhön kuuluvat tarkastuskohteet ovat määritelty työmääräyksiin ja ne ovat tässä valikossa näkyvissä (kuva 6). Valittu tarkastustyö Tarkastuskohteet jotka on kohteessa (tässä työ on kohdistettu pylväsmuuntamolle) Tarkasta painike Kuva 6. Tarkastukset valikko 7

8 Liite 2 8(20) Valitsemalla kohde, ohjelmisto avaa tarkastusikkunan (kuva 6). (HUOM. Kohteen voi myös valita verkostokartalta, mikäli kyseiselle kohteelle on suunniteltu tarkastus. Siinä tapauksessa kaikki kohteella olevat tarkastuskohteet eivät välttämättä avaudu näkyville). Kuvassa 6 on valittuna kohta, 13 MA78 Pylväsmuuntamo. + painike Tarkastuskohteet pylväsmuuntamolla Kuntotyyppien selitykset-painike. Kertoo selityksen kuntotyypille mikäli ne on määritelty. Kuva 6. Tarkastusikkuna ja kohteen avaus painike Tarkastusikkunasta valitaan kohde mitä tarkastetaan painamalla pienestä + painikkeesta. 8

9 Liite 2 9(20) Painikkeen painaminen avaa varsinaisen tarkastusvalikon johon tarkastusten huomiot merkitään (Kuva 7). Kuva 7. Kohde avattuna 9

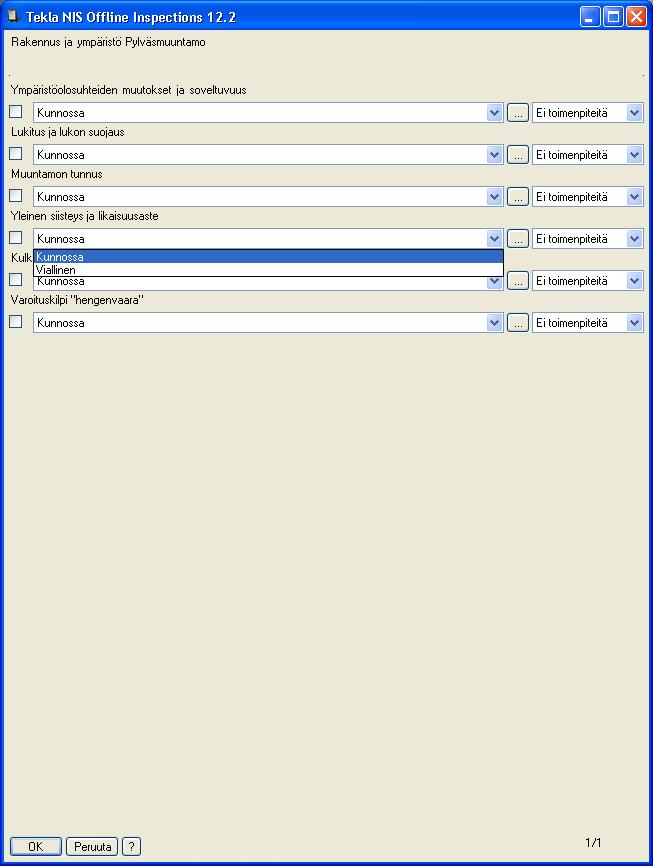

10 Liite 2 10(20) Merkinnät tehdään vetovalikoihin ja huomautukset mikäli jotakin huomautettavaa ilmenee (ei edellytä vikaa vaan voi lisätä muunkin huomautuksen) voidaan kirjoittaa painamalla painikkeesta jossa on kolme pistettä(kuva 8). Tarkastettu kohde merkitään valintaruutuun kohteen edessä(kuva 8 ja 9). Valinta täytyy suorittaa vaikka kohde on kunnossa. Tässä vaiheessa asentaja määrittää kiireellisyyden esim. vialle, kiireellisyys valikosta ikkunan oikeasta laidasta. Valinta on välttämätön ja se auttaa vian huomaamisessa verkostokartalta koska tämä valinta johtaa kohteen vian tai huoltotarpeen visualisointiin verkostokartalla. Vetovalikko Kiireellisyys valikko jossa vaihtoehtona: Jos ei havaittu vikaa Ei toimenpiteitä Jos on havaittu vikoja Erityistarkkailuun Huollettava Korjattava Tarkastettu valintaruutu Huomautus painike josta avautuu kuvan 12. Attribuutin lisätiedot ikkuna Kirjoitusruutu Ok painike Liittämispainike esim. valokuva Ei käytössä kuva 8. Vetovalikot ja kirjoitusvalikko Kuva 9. Kirjoitus valikko Kun kohteen tarkastus on tehty, painetaan OK painiketta. 10

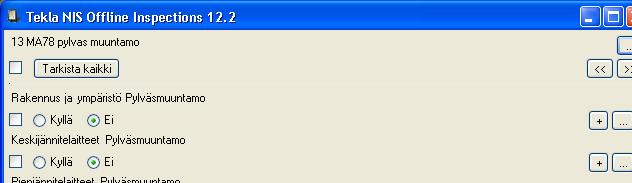

11 Liite 2 11(20) Ohjelma palaa aiempaan valikkoon ja siellä vaihdetaan kohteelle tarkastusikkunassa merkinnäksi Kyllä. Merkintä lisää merkinnän etummaiseen ruutuun ja se tarkoittaa että kohde on tarkastettu (Kuva 10). Tarkasta kaikki painike Kyllä merkinnän paikka Ei merkinnän paikka Tarkastettu valintaruutu Kuva 10. Valinta ruudut Käytössä on myös Tarkasta kaikki painike, joka merkitsee kaikki kohteet tarkastetuksi. Siinäkin tapauksessa kohteet täytyy merkitä samalla tavalla Kyllä -merkinnällä, jotta kohteet siirtyvät kunnossapito tietoihin. Mikäli jotain kohdetta ei ole tarkastettavana merkintä jätetään Ei kohtaan, mutta voidaan merkitä tarkastetuksi ensimmäisenä rivillä olevalla merkinnällä. (HUOM. Merkinnällä ei merkityt kohteet eivät päivity kunnossapitotietoihin) (kuva 10). Tarkastusten jälkeen painetaan alalaidan OK - painiketta ja ohjelma palaa tarkastukset valikkoon. 11

12 Liite 2 12(20) 2. Puuttuvan tarkastuskohteen lisääminen Mikäli uusia tai tarpeellisia tietoja halutaan lisätä tarkastuksessa, Offline ohjelmiston ikkunassa on oma painike, jossa tarkastuksen verkkokohteet ovat. Ikkunassa on painike nimellä Lisää tieto (Kuva 11). Lisättäviä tietoja ovat vain ohjelmassa määritetyt kohteet (kohteen attribuutit ja kuntotiedot) joten jos muita puutteita ilmenee, täytyy nämä ilmoittaa työnjohtajalle lisättäväksi. Lisää tieto painike Kuva 11. Tiedon lisäys 12

13 Liite 2 13(20) 3. Tarkastuksen hyväksyminen Kun kohde on tarkastettu, sen tilaksi tulee OK, jonka jälkeen tarkastetaan seuraava kohde. Kun kaikki kohteen on tarkastettu, suljetaan ikkuna painamalla Sulje painiketta (Kuva 12). Ok Merkintä Sulje painike Kuva 12. Hyväksyntä ja sulkeminen 13

14 Liite 2 14(20) Kun ikkuna on suljettu, tulee kunnossapitotyöt-ikkuna, josta aloitettiin. Tässä valitaan työ, joka on valmis ja painetaan painiketta Muuta tilaa. Painike merkitsee työ merkinnällä OK (Kuva 13). (HUOM. Jos työ on merkitty virheellisesti valmiiksi OK merkintä se voidaan palauttaa keskeneräiseksi valitsemalla työ ja painamalla muuta tilaa - painiketta). Ok merkintä eli työ on valmis. Työn tilaa voidaan vaihtaa siihen asti kun päivitys toimistolla on tehty maastolaitteeseen (Päivityksen tekee työnjohtaja/ylläpitäjä) Aiemmin aloitettu työ joka ei ole valmis!! Aloittamaton eli uusi työ (ei merkintää) Muuta tilaa painike Kuva 13. Tilan muuttaminen 14

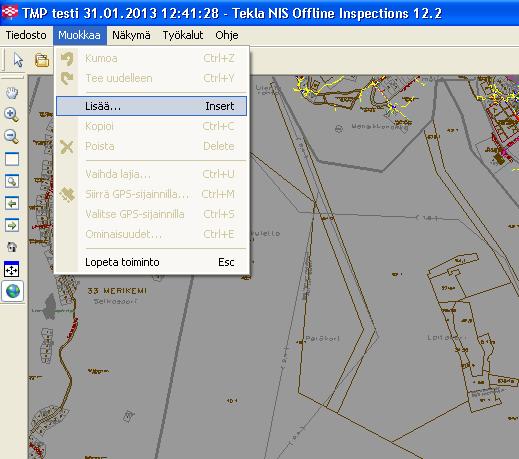

15 Liite 2 15(20) Tämän jälkeen ikkuna suljetaan sulje-painikkeesta tai yläkulman punaisesta rastista ja työ on valmis ajettavaksi toimistolla järjestelmään. Järjestelmään siirtyvät keskeneräisistä töistä tehdyt kohteet ja kaikki valmiit kohteet. 4. Kohteiden lisäys Offline ohjelmistossa on myös mahdollista tehdä lisäyksiä kartalle (esim. puuttuva pylväs). Lisättävä merkki valitaan valikosta Muokkaa ja sieltä kohta Lisää (Kuva 14). Kuva 14. Kohteen lisäys 15

16 Liite 2 16(20) Tästä avautuu ikkuna, josta valitaan kohde esim. Sj-pj-uv-pylväs ja sen alta esim. tav-pylväs (kuvat 15 ja 16). Valinta suoritetaan puuttuvan verkko kohteen mukaan. Taulun valinta Kuva 15. Taulun valitseminen 16

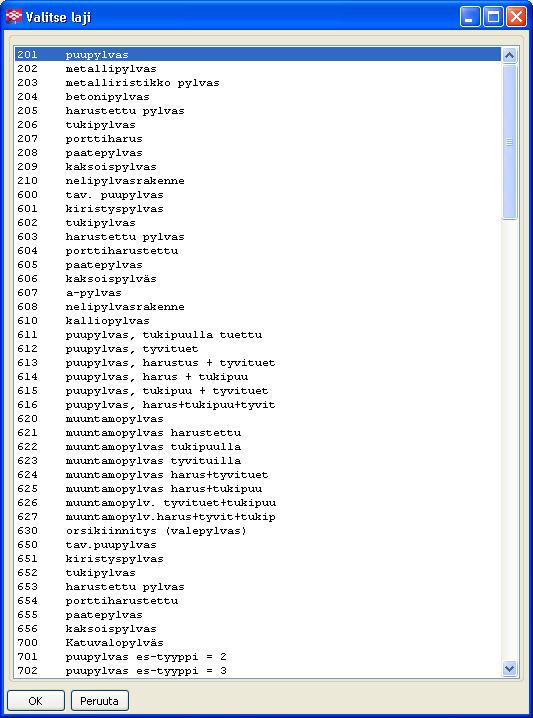

17 Liite 2 17(20) Lajin valinta kuva 16. Kohteen lajin valitseminen 17

18 Liite 2 18(20) Tämän jälkeen kyseinen kohde voidaan lisätä karttaan osoittamalla näkyvällä rastilla kohteen sijoitus paikka(kuva 17). Kohteen voi siirtää GPS-sijaintiin valitsemalla lisätty kohde ja painamalla painiketta joka sijaitsee GPS valikossa. Painikkeet tulevat aktiiviseksi jos GPS on valittu toimintaan ja sen lisäksi lisätty kohde on valittuna(kuvassa painikkeet eivät ole aktiivisena). Siirrä GPS-sijainnilla painike Kuva 17. Kohteen lisäys kartalle 18

19 Liite 2 19(20) 5. Muistiinpanot 19

20 Liite 2 20(20) Yhteistyössä: Kemi-Tornion Ammattikorkeakoulun opinnäytetyö: Sähköverkoston kunnossapitojärjestelmän käyttöönotto, Arto Tikkanen
