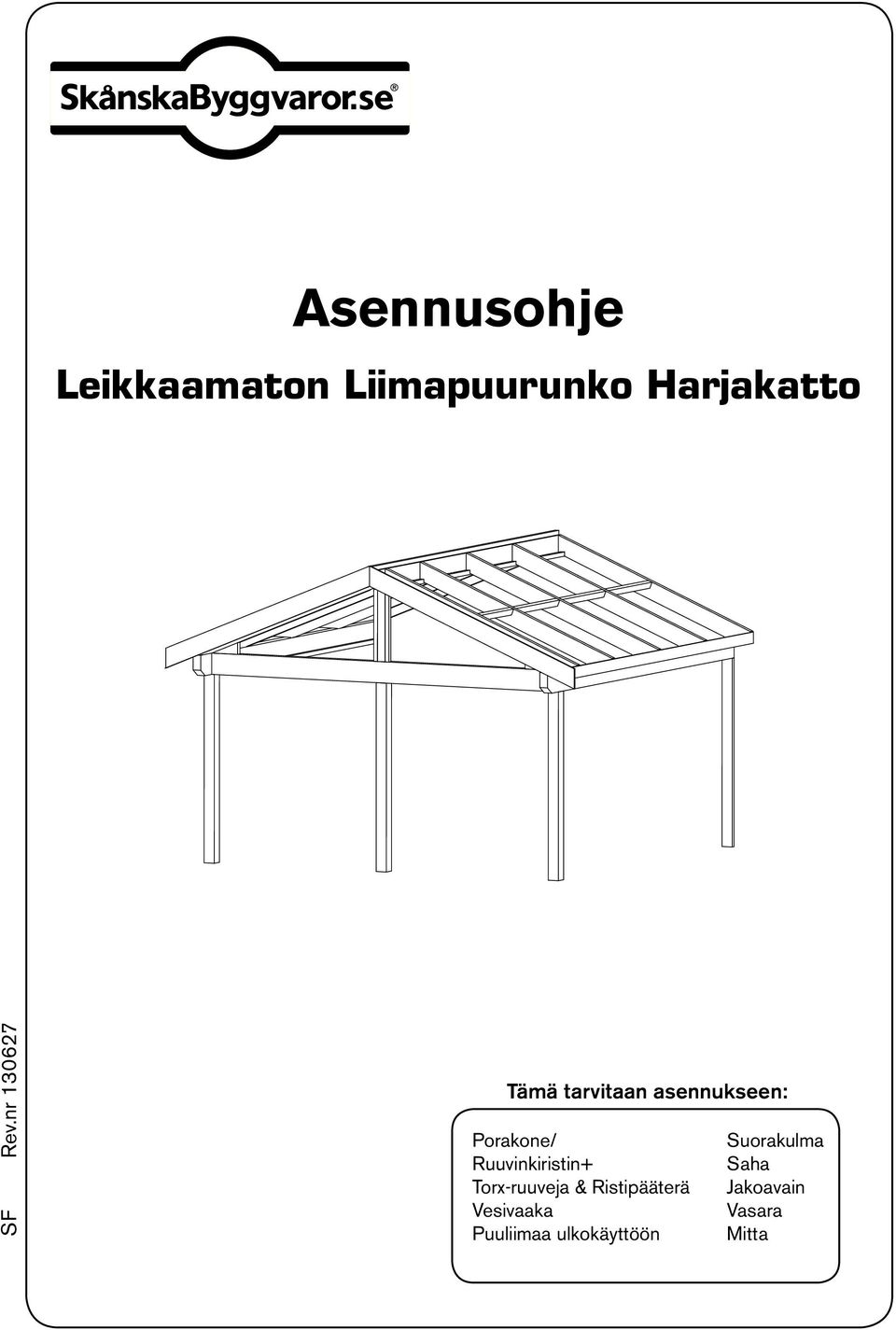

1 Asennusohje Leikkaamaton Liimapuurunko Harjakatto SF Rev.nr Tämä tarvitaan asennukseen: Porakone/ Suorakulma Ruuvinkiristin+ Saha Torx-ruuveja & Ristipääterä Jakoavain Vesivaaka Vasara Puuliimaa ulkokäyttöön Mitta

2 Sisällysluettelo A Harjapalkki 90x225 Terassihuone leveys 4 m 90x270 Terassihuone leveys 6 m B Kannatinpuu 90x225 C Kattopalkki 56x180 D Pylväs 120x120 0 Terassihuone viistonurkilla E Kulmapylväs 120x F Pystypuu liimapuusta 42x120 G Liimapuulevy 18x400 H Pystypuu 45x45 I Pystypuu 45x70 S Paneeli 18x95 T Harjatolppa 90x90 J Kulmarauta 60x80 K Ankkuriruuvi 4.5x35 L Kuusiokantaruuvi 8x120 M Kuusiokantaruuvin aluslevy N Tulppa 10x50 O Puuruuvi 5.0x70 P Puuruuvi 5.0x90 Q Terassiruuvi 4.2x45 Liimapuuosien lukumäärä ja pituudet riippuvat valitusta terassihuoneesta. Joitakin kiinnitysheloja voi jäädä yli tai niitä tarvitaan lisää riippuen rungon pystytystavasta.

3 Asennuksen helpottamiseksi ja hyvän lopputuloksen saavuttamiseksi pyydämme Sinua huomioimaan seuraavaa ennen aloitusta. Tarkista, että kaikki tilatut osat ovat mukana ja että ne ovat ehjiä. Runkoihimme sisältyy kantavat osat. Tietty määrä sovitus- ja koristepuutavaraa tarvitaan aina. Rungot toimitetaan ilman peltiheloja/työtä. Suosittelemme vesipeltien asentamista päätylevyihin ja mahdollisesti ikkunanalustoihin. Muista myös, että jo olemassa olevaa taloa vasten on hyvä tiivistys. Kaikki puuosat tulee käsitellä. Tämä on yksinkertaisinta tehdä ennen asennusta, jolloin koko materiaali saadaan käsiteltyä Käsittely tehdään ensiksi käyttäen perusöljyä, jonka jälkeen tehdään pintakäsittely. HUOM! Ole erityisen tarkkana käsitellessäsi päätypuuta Jos terassihuone on perustettu valetun betonilaatan päälle, tulee jonkinlainen kosteussuoja esim. bitumihuopakaistaa laittaa laatan ja puuosien väliin, jotta estetään kosteuden siirtyminen betonista puuaineeseen. Vihje: Jotta uusi terassihuoneenne sopii yhteen jo olemassa olevan talon ja ympäristön kanssa, kannattaa käyttää aikaa katsomalla, millaisia ratkaisuja talossa on käytetty. Millainen on talon ulkovuoraus? Miten peltityöt on tehty? Miten katon kaltevuus on ratkaistu? Jne, jne. Kun nämä yksityiskohdat terassihuoneessa sovittaa yhteen talon kanssa, tulee lopputuloksesta vieläkin parempi!

4 Ajateltavaa asennettaessa pulpettikattoista terassihuonetta Suunnittele terassihuoneesi niin, että saat kattoulokkeen sekä sivusuunnassa että etupuolelle. On toivottavaa, että uloke on n cm. Jos rakennat laatikon terassihuoneesi katon ympärille, tuloksesta voi tulla hieman toisenlainen. HUOMAA! Huolehdi siitä, että seinäpalkki, etupalkki ja katto peittävät halutulla tavalla koko leveysmitan mukaan lukien kattoulokkeen. Muista myös mitata kattotuolien c/c-mitta uloimmasta pystypuusta kattopalkkiin nro 2. Mitään muovikaton profiilia ei kiinnitetä palkkiin, joka on suoraan seinäelementin yläpuolella. Yksi poikkeus on yllä olevaan kohtaan. Jos terassihuone rakennetaan leveämmäksi kuin kattopalkkeihin sovitettujen kattolevyjen määrä, osuu yksi katon liitosprofiili yhden seinäelementin palkin päälle. Särmää seinäpalkin ja etupalkin päät ennen asennusta, särmäys on vaikeaa, kun asennus on tehty. Yritä asentaa helat, kuten kulmaraudat niin näkymättömäksi kuin mahdollista parhaan lopputuloksen saavuttamiseksi. Taltalla voi myös tehdä upotuksen liimapuuosiin kiinnikkeitä varten. Kun rakennatte terassihuonettanne, katsokaa taloa, jota vasten se rakennetaan. Valitkaa mahdollinen ikkunanalustavuoraus, pellitys jne niin, että kokonaisuus sopii yhteen talon kanssa. Kannattaa suunnitella kunnollinen tiivistys kanavamuovin peiteprofiilin ja tuulilevyn väliin. Pellityksen tulee kattaa koko kateprofiili. On mahdollista laittaa myös silikonia väliin, jottei vesi valu alas ja vahingoita puuta. Puun yläpuoli, joka on muovikattoa vasten, maalataan valkoiseksi. Tämä estää epätasaisen lämmön jakautumisen laatassa, ja samalla vältytään yläpuolisten palkkien tummalta ruudukolta. Lumivyöhykkeet: Rungot on laskettu eri lumivyöhykkeille, katso tämän ohjeen luonnoksia. laskelmat edellyttävät kanavamuovikattoa. Laskelmat eivät ota huomioon lumitaskuja ja edellytämme, että katto puhdistetaan lumesta.

5 Päätä terassihuoneen koko. Skånska Byggvarorin toimittaman liimapuurungon kanssa sinulla on paljon mahdollisuuksia itse vaikuttaa terassihuoneesi kokoon ja ulkonäköön. Emme ole halunneet rajoittaa valintaasi muutamaan valmiiseen kokoon vaan näytämme Sinulle sen sijaan periaatteen, kuinka runkomme rakennetaan ja kuinka Sinä itse lasket unelmaterassihuoneesi mitat. Kaikki tämä, jotta Sinulla olisi mahdollisimman suuri valinnan vapaus. Mikä on liikkumatila? Alla olevissa esimerkeissä puhumme kuinka osien välille rakennetaan liikkumatilaa. Miksi? Suosittelemme aina lisäämään n mm kunkin elementin leveys- ja korkeusmittoihin, kun rungon aukkoa rakennetaan. Tämä mahdollistaa pienen liikkumavaran rakenteessa. Asennuksen yhteydessä saattaa yksi tolppa mennä hieman vinoon, puu on elävää ainetta ja liikkuu jonkin verran vuosien mittaan. Myös perustus voi painua hieman. Jos silloin on olemassa tämä liikkumavara, on jälkisäätäminen yksinkertaista. Kunkin elementin asennuksessa tämä kiilataan oikeaan mittaan vaaka- ja pystysuorassa ja ruuvataan kiinni. Tolppien, palkkien ja kunkin elementin karmin väliin syntyneen raon peittämiseksi käytetään pehmeää tiivistemassaa tai peitelistaa. Tällä tavoin yhden terassihuoneen elementin asennus vastaa talon ulko-oven tai ikkunan asennusta.

6 Laske lasiosien koot. Alla olevat esimerkit näyttävät, kuinka päätät osien koon ja mitä ulkomittoja tolpille tulee. Huomaa, kuten jo aikaisemmin on mainittu, että tulee jättää hieman liikkumatilaa. On helpompaa jälkikäteen peittää 10 mm kuin suurentaa aukkoa 10 mm! Mitat tässä ohjeessa perustuvat 120x120 mm suuruisille tolpille. Jos valitsette jonkun muun mittaiset tolpat, täytyy kaikki mitat säätää sen mukaisesti. Esimerkki 1 Määritä aluksi valmiin terassihuoneen summittainen koko. Tapauksessamme haluamme rakentaa n 4,3x4 metriä. Sen jälkeen määritetään, minkä tyyppiset liukuovielementit terassihuoneeseemme tulee. Tässä esimerkissä valitaan S30 Optimal. Vaihe 2 on määritellä, kuinka leveät liukuovielementit tulee viistonurkkiin C (jos sellaisia halutaan). Tapauksessamme valitsemme leveydeksi 84 cm, joka on yleensä sopiva leveys. Taulukko näyttää, kuinka paljon tilaa tarvitaan jokaiselle liukuovielementille 45 asteen kulmassa. Nyt voimme määritellä osien A ja B koot. Osa A Kokonaisleveys tolppa C (45) tolppa tolppa C (45) tolppa = A = 268 cm Valitsemme 270 cm liukuovielementin, joka antaa meille terassihuoneen kokonaisleveydeksi: (liikkumatila) = 433 cm. Osa B Kokonaissyvyys tukipuu tolppa C (45) tolppa = B 400-4, = cm Tähän valitsemme 310 cm liukuovielementin, josta muodostuu terassihuoneelle kokonaissyvyydeksi: (liikkumatila) = cm Kokonaissyvyys Kokonaisleveys

7 Taulukko, josta näkee kuinka paljon kiinteä elementti vie tilaa 45 asteen kulmassa. Optimal Elementin leveys Mitta A 74 cm 50 cm 84 cm 57 cm 104 cm 71 cm Tolpan + kulmatolppa-yhdistelmän mittoja 120mm 120mm 50mm 50mm 120mm Kokonaisleveys Total bredd Kokonaissyvyys Totalt djup A A Viistonurkan rakentaminen Laske viistonurkan koko yllä olevien mallien avulla. Asennusjärjestys noudattaa tämän ohjeen terassihuoneen rungon asennusta. Materiaali liukuovielementin ja katon väliseen liitoskohtaan ei kuulu toimitukseen. Suosittelemme sen täyttämistä joko vanerilevyllä tai paneelilla. Paneelia tai vaneria 45x95 tukipuu

8 Tähän kaavioon voit täyttää omat mittasi ja laskea itse terassihuoneen koon. Pystypuu Osa Liikkumatila Tolppa A (taulukko) Tolppa Kokonaissyvyys Syvyys: cm Kokonaisleveys Tolppa A (taulukko) Tolppa Osa Liikkumatila Tolppa A (taulukko) Tolppa Kokonaisleveys Leveys: cm Kokonaissyvyys

9 Mittaluonnoksia ja lumivyöhykkeet: Tällä sivulla esitellään mittaluonnoksia erilaisista, harjakattoisista terassihuoneistamme. Luonnokset osoittavat, mihin mittoihin tolpat sijoitetaan, jos seurataan meidän mittojamme. Koska liimapuu toimitetaan leikkaamattomana, on hyvät mahdollisuudet sopeuttaa runko omiin mittoihin. HUOM! Jos käytetään meidän kulmikkaita päätyikkunoitamme, täytyy näitä mittoja noudattaa. Katon kaltevuus 22⁰ Luonnokset kuvaavat myös mille lumivyöhykkeille terassihuoneet on laskettu sopivan. Harjakatto 4x4, viistetyt nurkat Harjakatto 4x4, suorat nurkat Lumivyöhykeluokka 3,5 Lumivyöhykeluokka 3, Harjakatto 6x4, viistetyt nurkat Harjakatto 6x4, suorat nurkat Lumivyöhykeluokka 2,5 Lumivyöhykeluokka 2,

10 Harjakattoisen rungon havaintokuva T H A C I G B G S F D 1. Asenna seinätukipuut Aloita leikkaamalla ja asentamalla liimapuu 42 x 120 (F) seinätukipuuksi Liimapuu 42 x120 Jos terassihuone asennetaan viistetyin nurkin, ruuvaa yhteen kulmatopat E tolppaan D.

11 2. Pystytä sivut seinäpalkkeja vasten. Mittaa ja kiinnitä tolpat D sivupalkkeihin. Käytä kulmarautaa J. Pystytä liukuovielementit tolppien ja sivupalkkien kanssa ja kiinnitä ne seinätukipuihin F. Tue vinotuella rakentamisen ajaksi. On tärkeää kiinnittää tukevasti sivupalkit A seinään. Yksilölliset ratkaisut voivat olla tarpeen riippuen siitä, kuinka kiinnitys kantaviin rakenteisiin on mahdollista. Sivupalkki A 90x Liukuovielementti liikkumavara Tolppa 120x Asenna etupalkki (B Asenna etupalkki (B) ja tolppa (D) Etäisyys tolppien välillä tulee olla liukuovielementin leveys + liikkumavara. 90 x 225 Tolppa 120x120

12 4. Suorita lasiosien reikien tarkistusmittaus. Tarkista, että lasiosien reiät rungossa täsmäävät niiden valmisosien kanssa, jotka tulevat sinne. 5. Asenna 45x45 tukipuut. Asenna 45x45 tukipuut etupalkkien sisäpuolelle. Tukipuu 45 x Asenna harjapalkki (A) Asenna kulmarauta seinään ja harjapalkin keskitolppaan. Nosta ylös ja ruuvaa kiinni harjapalkki (A). Ole tarkka harjapalkin kiinnittämisessä talon seinään. On tärkeää, että harjapalkki kiinnitetään johonkin talon kantavaan osaan. Tässä voidaan tarvita yksilöllisiä ratkaisuja riippuen siitä miltä seinä näyttää. Harjapalkin tolppa: 90 x 225 tai 90 x 270 TÄRKEÄÄ! Jos Skånska Byggvarorin valmistama kulmikas päätyikkuna asennetaan, tulee harjatolpan (T) pituus olla seuraava: Tolppa T 90x90 Harjakatto 4x4 Suorat nurkat T = 761 mm Harjakatto 4x4 Viistetyt nurkat T = 754 mm Harjakatto 6x4 (Molemmat) T = 1080 mm Katon kaltevuus: 22 O

13 6. Asenna harjapalkin (A) tuet. Ruuvaa kiinni tuki 45x45 harjapalkkiin kuvan mukaan. 45 x 45 Asenna tuet harjapalkin sivuille kuvan mukaan. Tuen tulee olla linjassa harjatolpan ulkosivun kanssa. Liimaa tukipuu ja ruuvaa kiinni ruuvilla 5.0x90 HUOMAA: 90x225 mm harjapalkkiin asennetaan tuki 45x45mm. 90x270 mm harjapalkkiin asennetaan tuki 45x70 mm. 90 x x x 45 tai 45 x x x 70

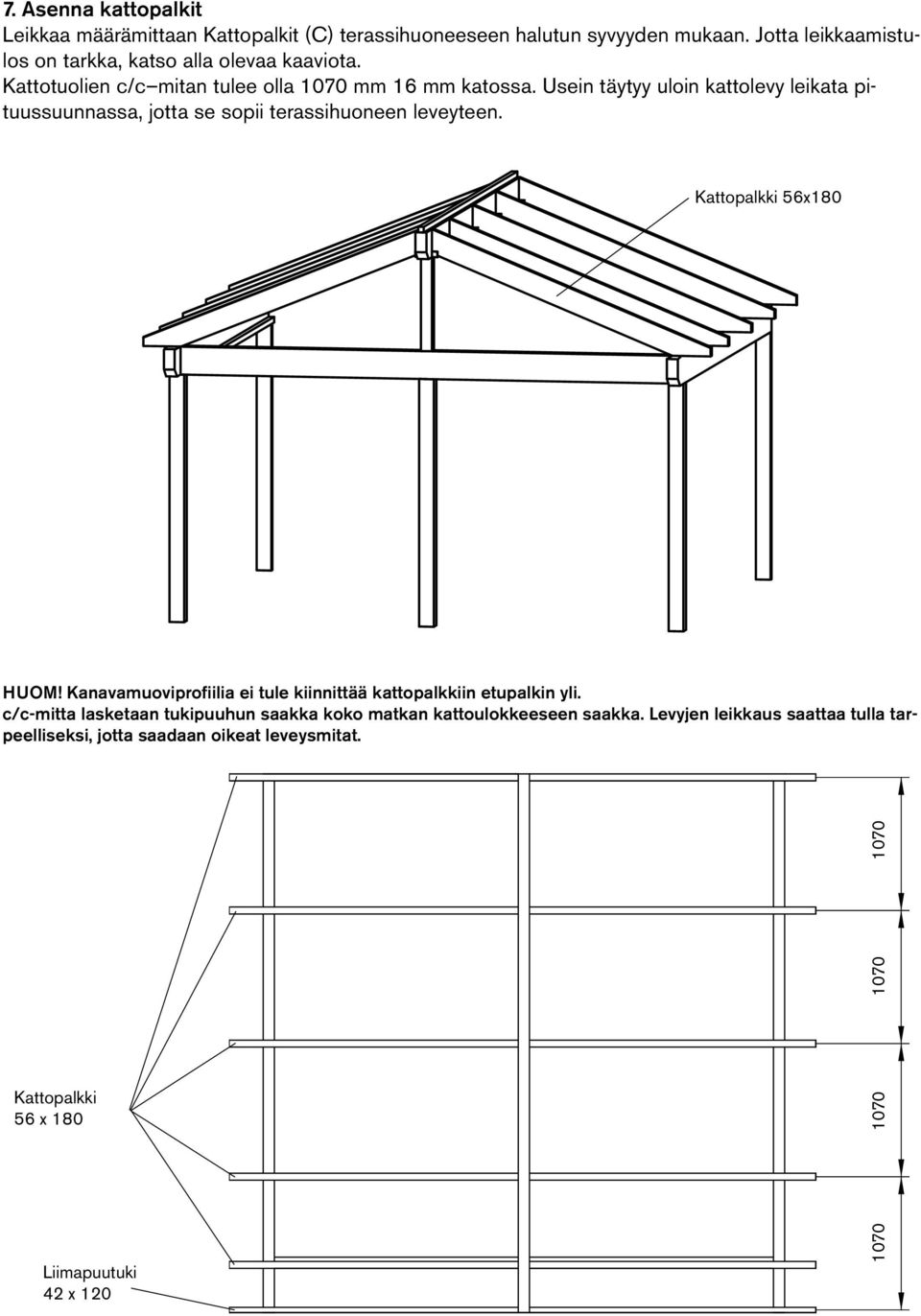

14 7. Asenna kattopalkit Leikkaa määrämittaan Kattopalkit (C) terassihuoneeseen halutun syvyyden mukaan. Jotta leikkaamistulos on tarkka, katso alla olevaa kaaviota. Kattotuolien c/c mitan tulee olla 1070 mm 16 mm katossa. Usein täytyy uloin kattolevy leikata pituussuunnassa, jotta se sopii terassihuoneen leveyteen. Kattopalkki 56x180 HUOM! Kanavamuoviprofiilia ei tule kiinnittää kattopalkkiin etupalkin yli. c/c-mitta lasketaan tukipuuhun saakka koko matkan kattoulokkeeseen saakka. Levyjen leikkaus saattaa tulla tarpeelliseksi, jotta saadaan oikeat leveysmitat Kattopalkki 56 x 180 Liimapuutuki 42 x 120

15 7a. Kattopalkkien leikkaaminen oikean mittaiseksi: Hyvän lopputuloksen takaamiseksi katkaise kattopalkki vaiheittain seuraavan ohjeen mukaan. Pidä kattopalkkia harjapalkkia ja sivupalkkia vasten kuvan mukaisesti. Lyö naula tai kiinnitä puupalikka, jonka päälle palkki laitetaan. Piirrä takapuolelle sahattavan kohdan ääriviivat. Laita kulma linjaan harjapalkin kanssa. Laita kattopalkin alareuna sivupalkin kulmaa vasten. Piirrä loven paikka. Piirrä loven paikka. Sahaa piirrettyjen viivojen mukaan.

16 Aseta palkki paikoilleen. HUOM! Käytä tätä mallina ja kokeile, että se sopii harjapalkin molemmille puolille ja koko sen pituudelta. Jos terassihuone on täysin suora, voidaan tätä palkkia nyt käyttää mallina muiden kattopalkkien sahauksessa. Muussa tapauksessa pitää muiden kattopalkkien mitat tarkentaa tarpeen mukaan. Kiinnitä ruuvilla 5.0x90.

17 8. Asenna kiilat Kiinnitä ruuveilla tukipuut 45x45 harjatolppaa vasten. Aseta linjaan ulkolaidan tolpan kanssa. Sahaa määrämittaan kiiloja liimapuulankuista 56x180 tai 42x120 kattopalkin ja etupalkin väliin. Käytä kulmikasta päätyikkunaa (jos sellainen asennetaan) määrittämään kiilan koko. Kiila kattotuolin ja etupalkin välissä Tukipuu 45x45 9. Asenna päätytuet Asenna liimapuutuet 42x120 (F) päätytuiksi kattoulokkeessa eteenpäin. Tämä tukipuu tulee toimimaan kiinnityskohtana etummaiselle alumiiniselle kattomuoviprofiilille. päätytukipuu 42x120 Käytä liimapuutukea 42x120 sahataksesi pienen tukikiilan niin, että päätytuki tulee oikealle korkeudelle.

18 10. Asenna tuulilaudat Sahaa määrämittaan 2 kpl tuulilautoja liimapuulevystä (G). (! kpl liimasaumalevystä saa 2 kpl tuulilautoja.) Kiinnitä päätytukiin terassiruuveilla. Se, millä korkeudella kattotuolien yläpuolella tuulilaudan tulee olla, on yksilöllistä ja määräytyy katosta ja peltiratkaisusta. Tuulilauta Profiloidun kanavamuovin rakennuskorkeus: 16mm: ca 35mm 11. Asenna räystäslauta Sahaa määrämittaan räystäslauta liimapuulevystä (G). Kiinnitä kattokäpäliin terassiruuvilla. Räystäslauta

19 12. Asenna tukipuu päätyikkunoiden väliin. (Ainoastaan 6 m leveä terassihuone) Asenna liimapuutuki 42x120 päätyikkunoiden väliin. Käytä aiottuja päätyikkunoita mallina, jotta sijoitus tulee kohdalleen. Liimapuutuki 42x Asenna paneeli kattoulokkeeseen Asenna paneeli (S) kattoulokkeen sivuille. Asenna paneeli tänne.

20 14. Asenna poikkituet Sahaa määrämittaan poikkituet 45x70 (I) kattotuolien väliin. Kiinnitä vinosti ruuvilla 5.0x70. Kanavamuovikatot vaativat poikkitukia selvitäkseen turvallisesti raskaan suojalumen painosta. Alla on viitteellisiä mittoja, joita kattoa varten tarvitaan. 16 mm kanavamuovikatto c/c poikkituilla 1.5 m c/c c/c Poikkituki 45x70 Box 22238, Helsingborg Tel , Fax
