Leikattu liimapuurunko Harjakatto

Transkriptio

1 Leikattu liimapuurunko Harjakatto Rev.nr FI Porakone Suorakulma Ruuvinväännin Saha Torx- ja ristipääteriä Jakoavain Vesivaaka Vasara Puuliimaa ulkokäyttöön Tuumamitta

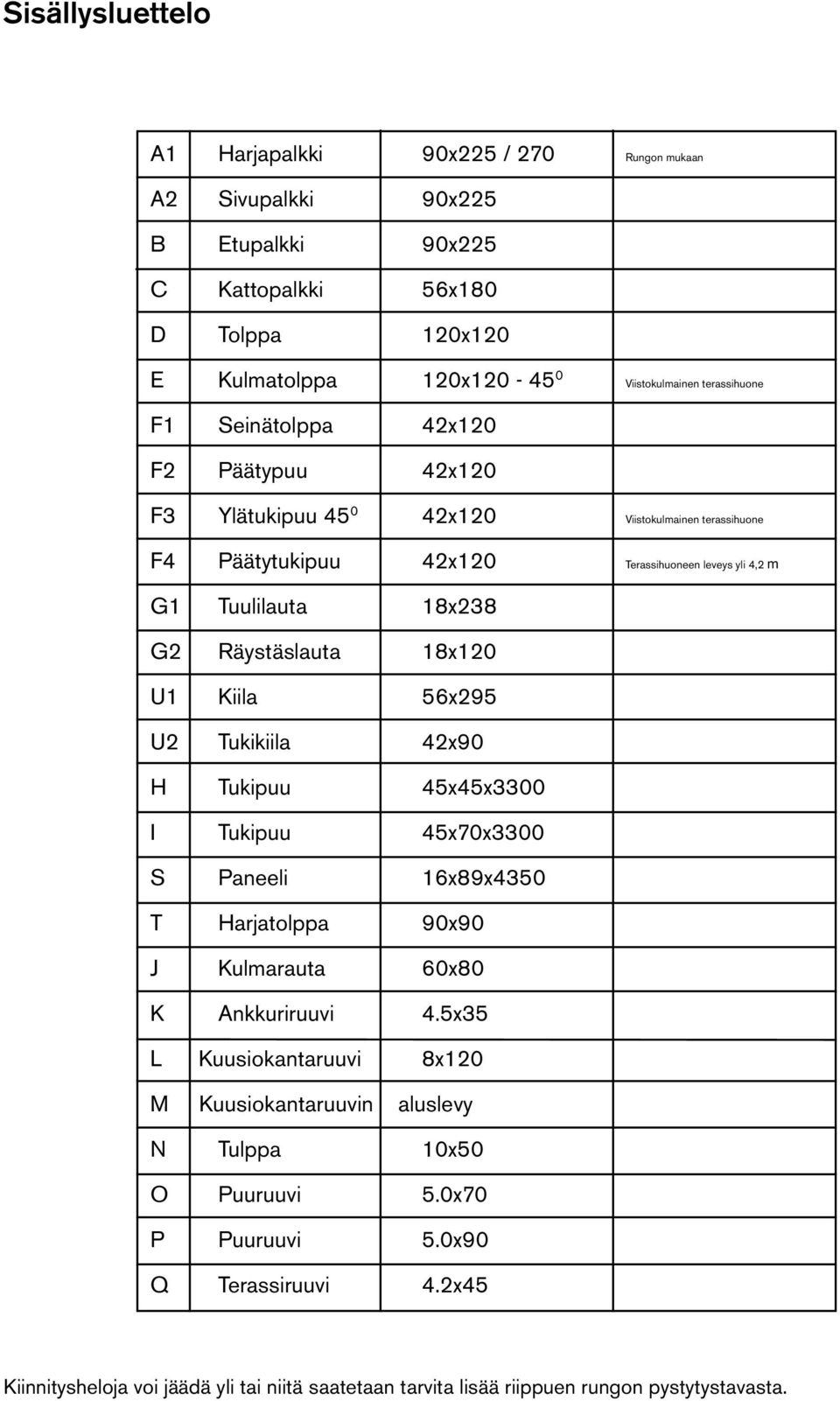

2 Sisällysluettelo A1 Harjapalkki 90x225 / 270 Rungon mukaan A2 Sivupalkki 90x225 B Etupalkki 90x225 C Kattopalkki 56x180 D Tolppa 120x120 E Kulmatolppa 120x Viistokulmainen terassihuone F1 Seinätolppa 42x120 F2 Päätypuu 42x120 F3 Ylätukipuu x120 Viistokulmainen terassihuone F4 Päätytukipuu 42x120 Terassihuoneen leveys yli 4,2 m G1 Tuulilauta 18x238 G2 Räystäslauta 18x120 U1 Kiila 56x295 U2 Tukikiila 42x90 H Tukipuu 45x45x3300 I Tukipuu 45x70x3300 S Paneeli 16x89x4350 T Harjatolppa 90x90 J Kulmarauta 60x80 K Ankkuriruuvi 4.5x35 L Kuusiokantaruuvi 8x120 M Kuusiokantaruuvin aluslevy N Tulppa 10x50 O Puuruuvi 5.0x70 P Puuruuvi 5.0x90 Q Terassiruuvi 4.2x45 Kiinnitysheloja voi jäädä yli tai niitä saatetaan tarvita lisää riippuen rungon pystytystavasta.

3 Asennuksen helpottamiseksi ja hyvän lopputuloksen saavuttamiseksi pyydämme huomioimaan seuraavat seikat ennen aloitusta. Lue koko asennusohje läpi ennen asennuksen aloittamista. Tarkista, että kaikki tilatut osat ovat mukana ja että ne ovat vahingoittumattomia. Runkoihimme sisältyvät kantavat osat. Lisäksi tarvitaan aina tietty määrä sovitus- ja koristepuutavaraa. Rungot toimitetaan ilman peltihelojapeltitöitä. Suosittelemme vesipeltien asentamista päätylevyihin ja mahdollisesti myös ikkunoiden alle. Muista myös huolehtia hyvästä tiivistyksestä olemassa olevaa taloa vasten. Kaikki puuosat tulee käsitellä. Tämä on helpointa tehdä ennen asennusta, jolloin materiaali saadaan käsiteltyä joka puolelta. Käsittely tehdään ensin pohjustusöljyllä ja sen jälkeen pintakäsittelyaineella. HUOM! Käsittele päätypuut erityisen huolellisesti. Jos terassihuone rakennetaan valetun betonilaatan päälle, tulee laatan ja puuosien väliin laittaa jonkinlainen kosteussuoja, esim. bitumihuopakaistaa, joka estää kosteuden siirtymisen betonista puumateriaaliin. Vinkki: Jotta uusi terassihuone sopii yhteen jo olemassa olevan talon ja ympäristönsä kanssa, kannattaa tarkastaa huolellisesti, millaisia ratkaisuja talossa on käytetty. Millainen on talon ulkovuoraus? Miten peltityöt on tehty? Miten katon reunat on viimeistelty? Jne. jne. Kun terassihuoneen ja talon yksityiskohdat sovitetaan toisiinsa, lopputuloksesta tulee vieläkin parempi!

4 Muistettavaa asennettaessa harjakattoista terassihuonetta Muista mitata kattotuolien cc-mitta uloimmasta tukipuusta toiseen kattopalkkiin. Muovikaton profiilia ei kiinnitetä palkkiin, joka on suoraan seinäelementin yläpuolella. Koska kennomuovilevyt ovat vakiolevyisiä, uloin levylevyt pitää usein leikata, jotta ne sopivat terassihuoneen leveyteen. Yritä asentaa helat, kuten kulmaraudat, mahdollisimman näkymättömästi parhaan lopputuloksen saavuttamiseksi. Liimapuuosiin voi myös tehdä taltalla upotuksen kiinnikkeitä varten. Katso terassihuonetta rakentaessasi taloa, jota vasten huone tulee. Valitse mahdollinen ikkunanalustan vuoraus, pellitys jne. siten, että kokonaisuus sopii yhteen talon kanssa. Muista tiivistää kennomuovin peiteprofiilin ja tuulilaudan väli huolellisesti. Pellityksen tulee kattaa koko peiteprofiili. Väliin voidaan laittaa myös silikonia, jottei vesi pääse työntymään rakenteeseen ja vahingoittamaan puuta. Muovikattoa vasten tulevien puuosien yläpuoli maalataan valkoiseksi. Näin lämpö jakautuu muovilevyssä tasaisesti eikä sen alle muodostu tummaa ruudukkoa. Puumateriaali toimitetaan leikkaamattomana ja sahataan itse sopiviin mittoihin. Lumivyöhykkeet Rungot on laskettu eri lumivyöhykkeille, katso tämän ohjeen luonnokset. Laskelmat edellyttävät kennomuovikaton käyttöä. Laskelmissa ei oteta huomioon nk. lumitaskuja, ja katto on sen vuoksi pidettävä puhtaana lumesta.

5 Mikä on liikkumavara? Alla olevissa esimerkissä suositellaan liikkumavaran käyttöä. Miksi? Suosittelemme aina lisäämään noin mm kunkin liukuoviosion leveys- ja korkeusmittoihin runkoon tehtävää aukkoa rakennettaessa. Näin rakenteeseen saadaan hieman liikkumavaraa. Tolppa saattaa joutua asennuksessa hieman vinoon, ja puu on elävää materiaalia, joka liikkuu jonkin verran vuosien mittaan. Myös perustus saattaa painua hieman. Kun asennukseen on jätetty liikkumavaraa, tarvittavat säädöt on helppo tehdä jälkeenpäin. Kukin liukuoviosio kiilataan oikeanmittaiseksi vaaka- ja pystysuunnassa ja ruuvataan sen jälkeen kiinni. Tolppien ja liukuoviosion karmin väliin syntynyt rako peitetään pehmeällä tiivistemassalla tai peitelistalla. Liukuoviosion asennus muistuttaa siten talon ulko-oven tai ikkunan asentamista. Tämä on otettu huomioon tässä rungossa, ja leikattuihin mittoihin on lisätty liikkumavara. Mittaluonnokset ja lumivyöhykkeet Luonnoksista näkyvät tolppien sijoituspaikat noudatettaessa suosittelemiamme mittoja. Koska liimapuu toimitetaan valmiiksi leikattuna, suosittelemme noudattamaan näitä mittoja. Valettu perustus Ska våra gavelspetsfönster användas måste dessa mått följas. Taklutning: 22 0 Gjuten grund: Jos perustuksena käytetään valettua betonilaattaa, suosittelemme, että perustuksen koko on joka puolelta 50 mm terassia suurempi. Näin rungon kokoa voidaan tarvittaessa sovittaa hieman. Tämä sovitusvara voidaan peittää pellillä, jolloin lopputuloksesta tulee siisti Kokonaissyvyys Tolppien välimitta 4790 Kokonaisleveys Tolppien välimitta Tolppien välimitta

6 D 3113 D B1 B 2215 B1 Kokonaisleveys B: B1 Kokonaissyvyys D: D1 (mm) x x x x x x x x x x x x x x x x x x x x 2

7 4775 D D D D B B 4955 B B B1 Kokonaissyvyys B: B1 Kokonaissyvyys D: D1 (mm) x x x x x x x x x x x x x 2

8 Harjakattoisen rungon rakennekuva T H A C I F G G F B D 1. Seinätolppien asennus Aloita asentamalla liimapuu 42 x 120 x 2000 (F1) seinätolpaksi Liimapuu 42 x Sivujen pystyttäminen seinäpalkkeja vasten Kiinnitä tolpat D sivupalkkeihin kulmaraudoilla J. Pystytä tolpista ja sivupalkeista koostuvat osiot ja kiinnitä ne seinätolppiin F. Tue vinotuella rakentamisen ajan. Muista, että sivupalkit A on tärkeää kiinnittää seinään tukevasti. Yksilölliset ratkaisut voivat olla tarpeen riippuen siitä, miten kiinnitys kantaviin rakenteisiin pystytään tekemään. Sivupalkki A 90 x 225 Tolppa 120 x 120 x 2000

9 3. Etupalkin (B) asennus Asenna etupalkki (B) ja tolppa (D). 90 x 225 Tolppa 120 x 120 Yli 6 metriä leveissä rungoissa, joiden etupalkki on jaettu, tulee etupalkin liitoskohta sijoittaa keskitolpan keskelle. Tolppien ja ylätukipuun asennus viistoa kulmaa varten (Koskee viistokulmaisia runkoja.) Asenna tolppa (D) ja kulmatolppa (E) ylätukipuun (F2) alareunaan. Asenna viiston kulman ylätukipuu (F3). Ylätukipuu viisto kulma

10 4. Lasiosioiden tarkistusmittaus Tarkista, että runkoon lasiosioita varten tehdyt reiät täsmäävät asennettavien osioiden kanssa. 5. Tukipuiden 45 x 45 asennus Asenna tukipuut 45 x 45 etupalkkien sisäpuolelle. Tukipuu 45 x Tukipuun asennus harjapalkkiin (A) Ruuvaa tukipuu 45 x 45 harjapalkkiin kuvan osoittamalla tavalla. 45 x 45

11 7. Harjapalkin (A) asennus Kiinnitä kulmarauta seinään ja harjapalkin keskitolppaan. Nosta harjapalkki (A) ylös ja ruuvaa se kiinni. Kiinnitä harjapalkki tukevasti talon seinään. Harjapalkki on tärkeää kiinnittää talon kantavaan osaan. Tässä voidaan tarvita yksilöllisiä ratkaisuja seinän rakenteesta riippuen. Tolppa T 90 x 90 x 1080 Asenna tukipuut 45 x 45 tai 45 x 70 harjapalkin sivuihin kuvan osoittamalla tavalla. Tukipuun tulee olla samassa linjassa harjatolpan ulkoreunan kanssa. Liimaa tukipuu ja ruuvaa se kiinni ruuveilla 5,0 x x x x x x 70

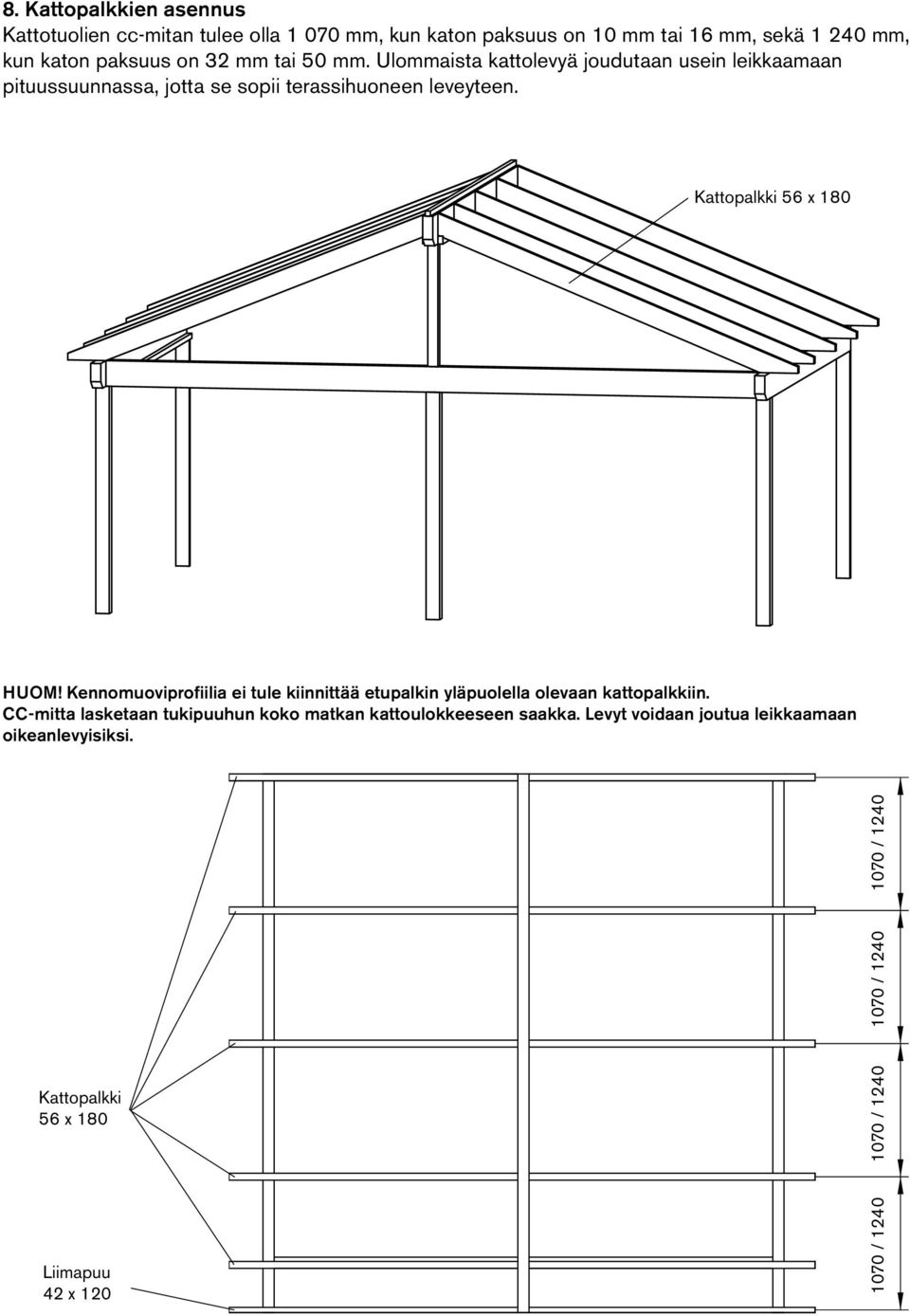

12 8. Kattopalkkien asennus Kattotuolien cc-mitan tulee olla mm, kun katon paksuus on 10 mm tai 16 mm, sekä mm, kun katon paksuus on 32 mm tai 50 mm. Ulommaista kattolevyä joudutaan usein leikkaamaan pituussuunnassa, jotta se sopii terassihuoneen leveyteen. Kattopalkki 56 x 180 HUOM! Kennomuoviprofiilia ei tule kiinnittää etupalkin yläpuolella olevaan kattopalkkiin. CC-mitta lasketaan tukipuuhun koko matkan kattoulokkeeseen saakka. Levyt voidaan joutua leikkaamaan oikeanlevyisiksi / / / / 1240 Kattopalkki 56 x 180 Liimapuu 42 x 120

13 Laita palkki paikalleen. Palkin on sovittava paikalleen tarkasti. Jos näin ei ole, tarkista että runko on sekä vaaka- että pystysuunnassa täysin suorassa. Ruuvaa kiinni 5,0x90-ruuveilla.

14 9. Kiilojen asennus Kiinnitä tukipuut 45 x 45 ruuveilla harjatolppaan. Varmista, että ne ovat samassa linjassa tolpan ulkoreunan kanssa. Asenna kiilat (U1) kattopalkin ja etupalkin väliin. Kiila kattotuolin ja etupalkin välissä Tukipuu 45 x Päätytukipuiden asennus Kiinnitä päätytukipuut 42x120 (F4) ruuveilla harjatolppaan. Varmista, että ne ovat samassa linjassa tolpan ulkoreunan kanssa. Päätytukipuu (F4)

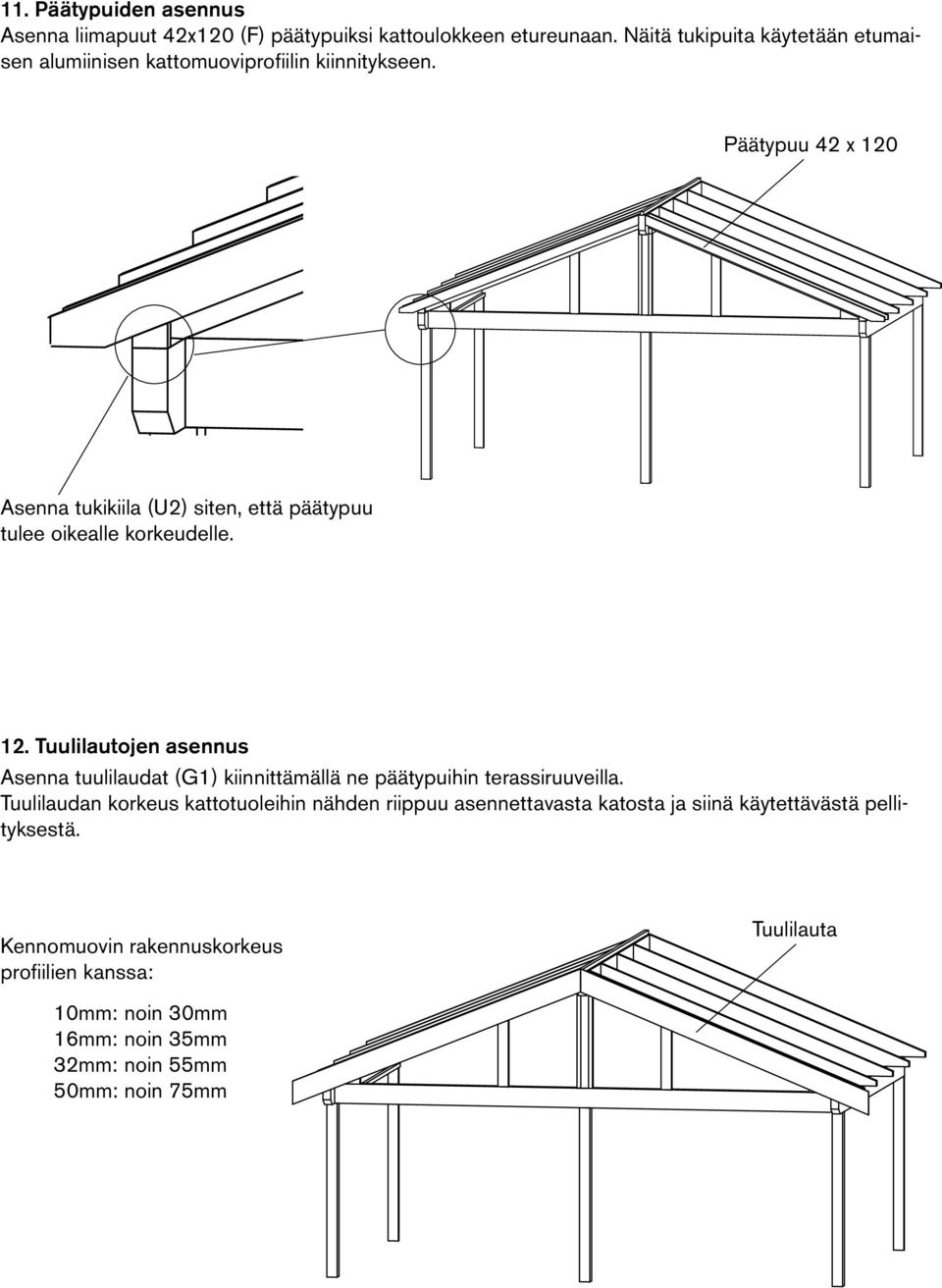

15 11. Päätypuiden asennus Asenna liimapuut 42x120 (F) päätypuiksi kattoulokkeen etureunaan. Näitä tukipuita käytetään etumaisen alumiinisen kattomuoviprofiilin kiinnitykseen. Päätypuu 42 x 120 Asenna tukikiila (U2) siten, että päätypuu tulee oikealle korkeudelle. 12. Tuulilautojen asennus Asenna tuulilaudat (G1) kiinnittämällä ne päätypuihin terassiruuveilla. Tuulilaudan korkeus kattotuoleihin nähden riippuu asennettavasta katosta ja siinä käytettävästä pellityksestä. Kennomuovin rakennuskorkeus profiilien kanssa: Tuulilauta 10mm: noin 30mm 16mm: noin 35mm 32mm: noin 55mm 50mm: noin 75mm

16 13. Räystäslaudan asennus Asenna räystäslauta (G2) kiinnittämällä se kattokäpäliin terassiruuveilla. Räystäslauta

17 14. Paneelin asennus kattoulokkeisiin Asenna paneeli (S) katon sivu-ulokkeisiin. Ulointa paneelia voidaan joutua leikkaamaan pituussuunnassa. Asenna paneelit tänne

18 15. Poikkitukien asennus Sahaa kattotuolien väliin 45x70 (I) mm:n poikkitukia ja ruuvaa ne vinosti ruuveilla 5,0x70. Poikkitukien välimatka määräytyy asennettavan katon mukaan. Kaikissa kennomuovikatoissa tarvitaan kuitenkin poikkituet, jotta ne kestävät turvallisesti myös raskaita suojalumikuormia. Alla olevat mitat ovat viitteellisiä. 10 mm:n kennomuovikatto poikkitukien cc 1 m 16 mm:n kennomuovikatto poikkitukien cc 1,5 m 32 mm:n kennomuovikatto poikkitukien cc 1,5 m 50 mm:n kennomuovikatto poikkitukien cc 1,5 m c/c c/c Poikkituki 45 x 70 Box 22238, Helsingborg Puh. +46 (0)
