7200 L/D Combiline. Combiline JUMBO L. Säilöntä-yhdistelmävaunu Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr. FIN FIN80J.

Transkriptio

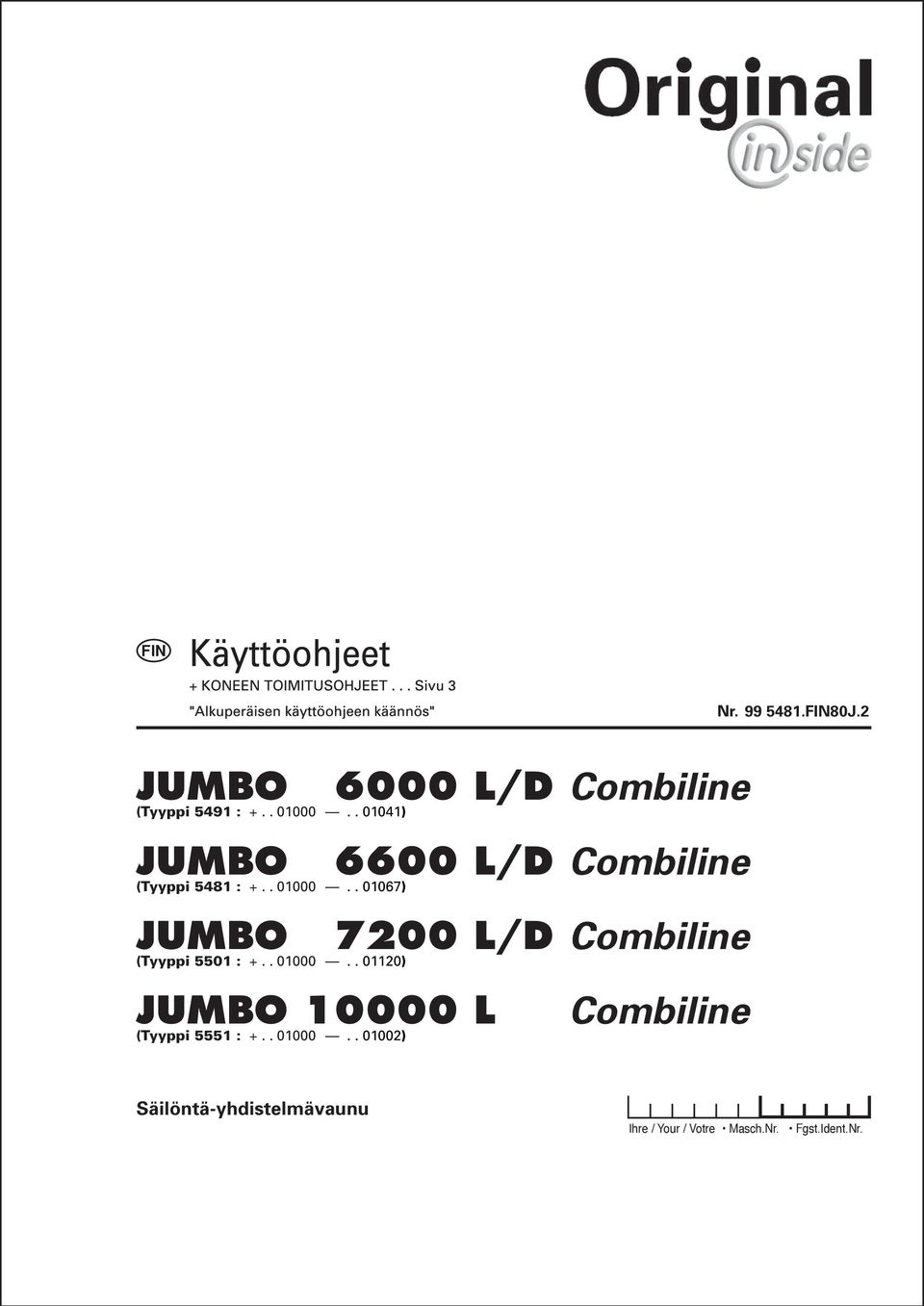

1 J.2 JUMBO (Tyyppi 5491 : ) JUMBO (Tyyppi 5481 : ) JUMBO (Tyyppi 5501 : ) JUMBO L (Tyyppi 5551 : ) 6000 L/D Combiline 6600 L/D Combiline 7200 L/D Combiline Combiline Säilöntä-yhdistelmävaunu Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

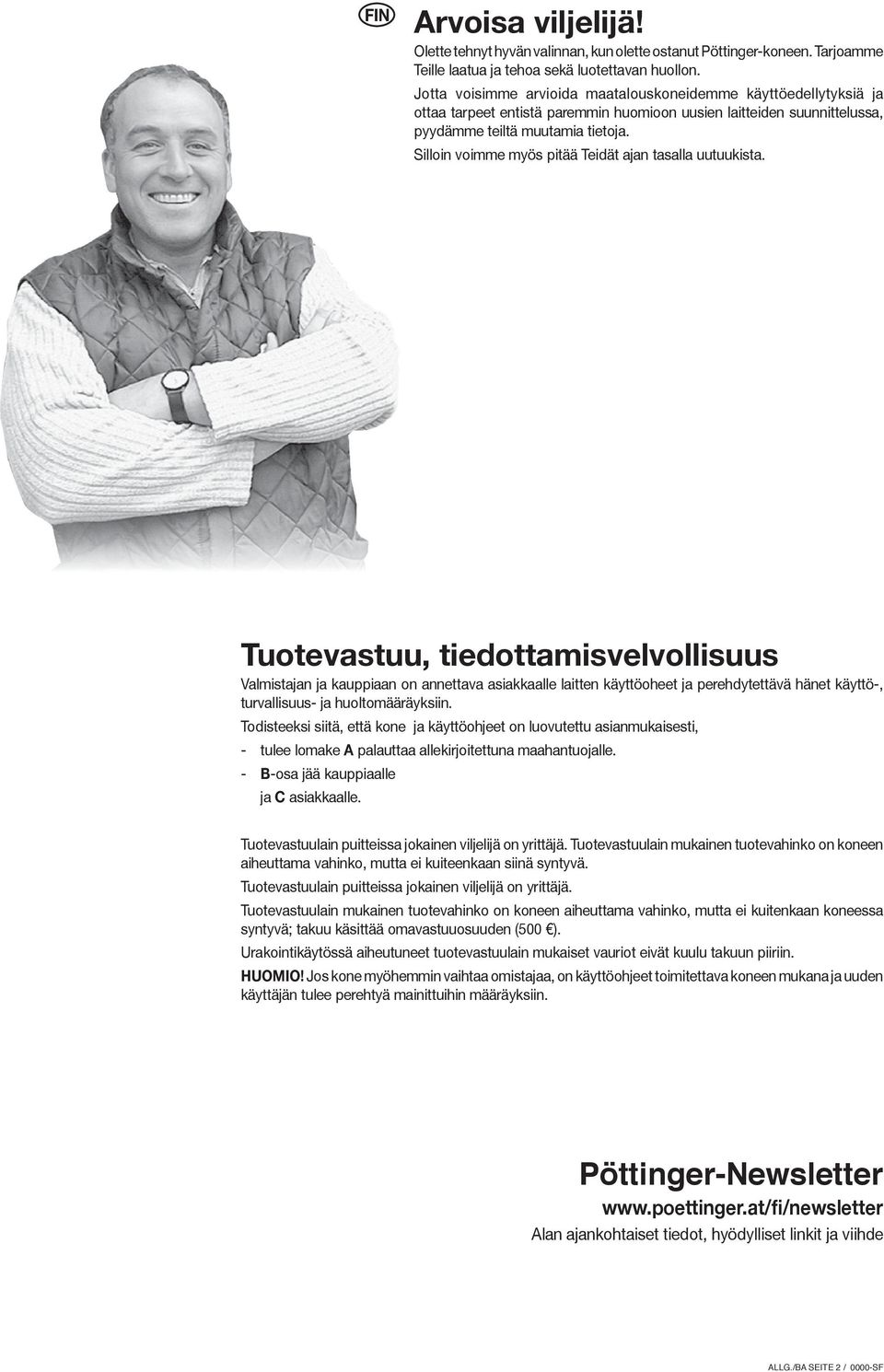

2 Arvoisa viljelijä! Olette tehnyt hyvän valinnan, kun olette ostanut Pöttinger-koneen. Tarjoamme Teille laatua ja tehoa sekä luotettavan huollon. Jotta voisimme arvioida maatalouskoneidemme käyttöedellytyksiä ja ottaa tarpeet entistä paremmin huomioon uusien laitteiden suunnittelussa, pyydämme teiltä muutamia tietoja. Silloin voimme myös pitää Teidät ajan tasalla uutuukista. Tuotevastuu, tiedottamisvelvollisuus Valmistajan ja kauppiaan on annettava asiakkaalle laitten käyttöoheet ja perehdytettävä hänet käyttö-, turvallisuus- ja huoltomääräyksiin. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja C asiakkaalle. Tuotevastuulain puitteissa jokainen viljelijä on yrittäjä. Tuotevastuulain mukainen tuotevahinko on koneen aiheuttama vahinko, mutta ei kuiteenkaan siinä syntyvä. Tuotevastuulain puitteissa jokainen viljelijä on yrittäjä. Tuotevastuulain mukainen tuotevahinko on koneen aiheuttama vahinko, mutta ei kuitenkaan koneessa syntyvä; takuu käsittää omavastuuosuuden (500 ). Urakointikäytössä aiheutuneet tuotevastuulain mukaiset vauriot eivät kuulu takuun piiriin. HUOMIO! Jos kone myöhemmin vaihtaa omistajaa, on käyttöohjeet toimitettava koneen mukana ja uuden käyttäjän tulee perehtyä mainittuihin määräyksiin. Pöttinger-Newsletter Alan ajankohtaiset tiedot, hyödylliset linkit ja viihde ALLG./BA SEITE 2 / 0000-SF

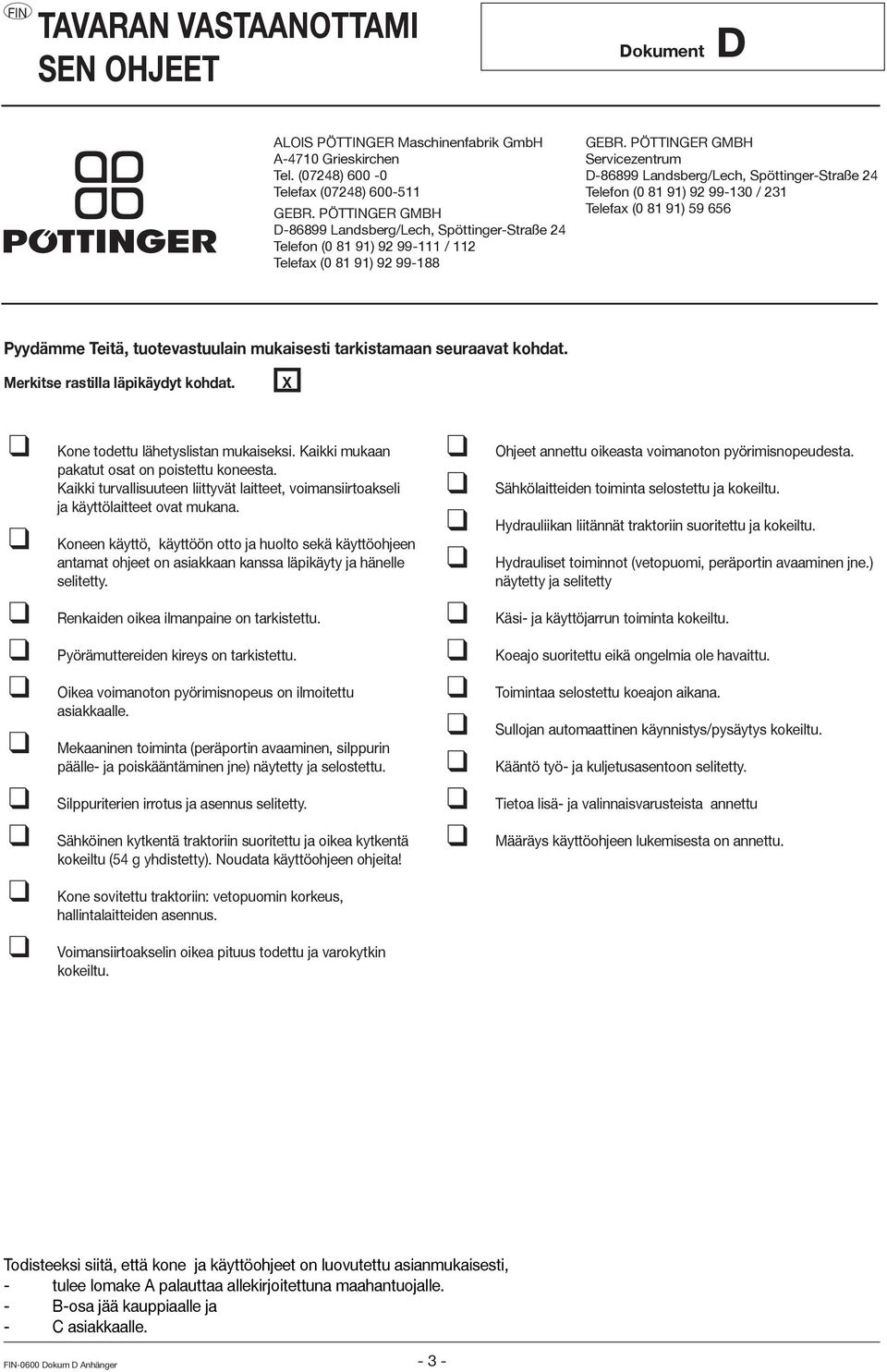

3 TAVARAN VASTAANOTTAMI SEN OHJEET Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Pyydämme Teitä, tuotevastuulain mukaisesti tarkistamaan seuraavat kohdat. Merkitse rastilla läpikäydyt kohdat. X Kone todettu lähetyslistan mukaiseksi. Kaikki mukaan pakatut osat on poistettu koneesta. Kaikki turvallisuuteen liittyvät laitteet, voimansiirtoakseli ja käyttölaitteet ovat mukana. Koneen käyttö, käyttöön otto ja huolto sekä käyttöohjeen antamat ohjeet on asiakkaan kanssa läpikäyty ja hänelle selitetty. Renkaiden oikea ilmanpaine on tarkistettu. Pyörämuttereiden kireys on tarkistettu. Oikea voimanoton pyörimisnopeus on ilmoitettu asiakkaalle. Mekaaninen toiminta (peräportin avaaminen, silppurin päälle- ja poiskääntäminen jne) näytetty ja selostettu. Silppuriterien irrotus ja asennus selitetty. Sähköinen kytkentä traktoriin suoritettu ja oikea kytkentä kokeiltu (54 g yhdistetty). Noudata käyttöohjeen ohjeita! Kone sovitettu traktoriin: vetopuomin korkeus, hallintalaitteiden asennus. Voimansiirtoakselin oikea pituus todettu ja varokytkin kokeiltu. Ohjeet annettu oikeasta voimanoton pyörimisnopeudesta. Sähkölaitteiden toiminta selostettu ja kokeiltu. Hydrauliikan liitännät traktoriin suoritettu ja kokeiltu. Hydrauliset toiminnot (vetopuomi, peräportin avaaminen jne.) näytetty ja selitetty Käsi- ja käyttöjarrun toiminta kokeiltu. Koeajo suoritettu eikä ongelmia ole havaittu. Toimintaa selostettu koeajon aikana. Sullojan automaattinen käynnistys/pysäytys kokeiltu. Kääntö työ- ja kuljetusasentoon selitetty. Tietoa lisä- ja valinnaisvarusteista annettu Määräys käyttöohjeen lukemisesta on annettu. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja - C asiakkaalle Dokum D Anhänger - 3 -

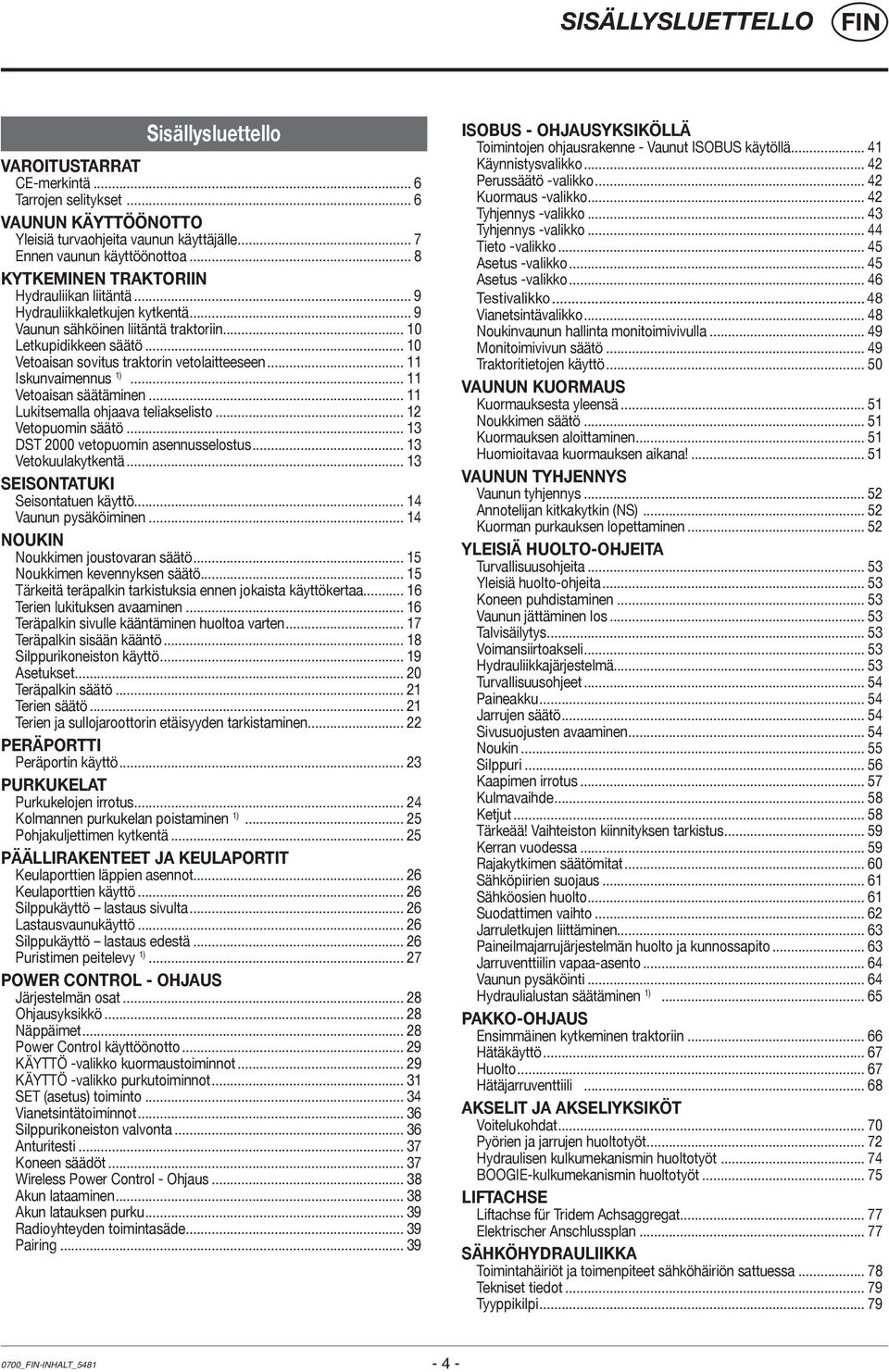

4 SISÄLLYSLUETTELLO Sisällysluettello VAROITUSTARRAT CE-merkintä... 6 Tarrojen selitykset... 6 VAUNUN KÄYTTÖÖNOTTO Yleisiä turvaohjeita vaunun käyttäjälle... 7 Ennen vaunun käyttöönottoa... 8 KYTKEMINEN TRAKTORIIN Hydrauliikan liitäntä... 9 Hydrauliikkaletkujen kytkentä... 9 Vaunun sähköinen liitäntä traktoriin Letkupidikkeen säätö Vetoaisan sovitus traktorin vetolaitteeseen Iskunvaimennus 1) Vetoaisan säätäminen Lukitsemalla ohjaava teliakselisto Vetopuomin säätö DST 2000 vetopuomin asennusselostus Vetokuulakytkentä SEISONTATUKI Seisontatuen käyttö Vaunun pysäköiminen NOUKIN Noukkimen joustovaran säätö Noukkimen kevennyksen säätö Tärkeitä teräpalkin tarkistuksia ennen jokaista käyttökertaa Terien lukituksen avaaminen Teräpalkin sivulle kääntäminen huoltoa varten Teräpalkin sisään kääntö Silppurikoneiston käyttö Asetukset Teräpalkin säätö Terien säätö Terien ja sullojaroottorin etäisyyden tarkistaminen PERÄPORTTI Peräportin käyttö PURKUKELAT Purkukelojen irrotus Kolmannen purkukelan poistaminen 1) Pohjakuljettimen kytkentä PÄÄLLIRAKENTEET JA KEULAPORTIT Keulaporttien läppien asennot Keulaporttien käyttö Silppukäyttö lastaus sivulta Lastausvaunukäyttö Silppukäyttö lastaus edestä Puristimen peitelevy 1) POWER CONTROL - OHJAUS Järjestelmän osat Ohjausyksikkö Näppäimet Power Control käyttöönotto KÄYTTÖ -valikko kuormaustoiminnot KÄYTTÖ -valikko purkutoiminnot SET (asetus) toiminto Vianetsintätoiminnot Silppurikoneiston valvonta Anturitesti Koneen säädöt Wireless Power Control - Ohjaus Akun lataaminen Akun latauksen purku Radioyhteyden toimintasäde Pairing ISOBUS - OHJAUSYKSIKÖLLÄ Toimintojen ohjausrakenne - Vaunut ISOBUS käytöllä Käynnistysvalikko Perussäätö -valikko Kuormaus -valikko Tyhjennys -valikko Tyhjennys -valikko Tieto -valikko Asetus -valikko Asetus -valikko Testivalikko...48 Vianetsintävalikko Noukinvaunun hallinta monitoimivivulla Monitoimivivun säätö Traktoritietojen käyttö VAUNUN KUORMAUS Kuormauksesta yleensä Noukkimen säätö Kuormauksen aloittaminen Huomioitavaa kuormauksen aikana! VAUNUN TYHJENNYS Vaunun tyhjennys Annotelijan kitkakytkin (NS) Kuorman purkauksen lopettaminen YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita Yleisiä huolto-ohjeita Koneen puhdistaminen Vaunun jättäminen los Talvisäilytys Voimansiirtoakseli Hydrauliikkajärjestelmä Turvallisuusohjeet Paineakku Jarrujen säätö Sivusuojusten avaaminen Noukin Silppuri Kaapimen irrotus Kulmavaihde Ketjut Tärkeää! Vaihteiston kiinnityksen tarkistus Kerran vuodessa Rajakytkimen säätömitat Sähköpiirien suojaus Sähköosien huolto Suodattimen vaihto Jarruletkujen liittäminen Paineilmajarrujärjestelmän huolto ja kunnossapito Jarruventtiilin vapaa-asento Vaunun pysäköinti Hydraulialustan säätäminen 1) PAKKO-OHJAUS Ensimmäinen kytkeminen traktoriin Hätäkäyttö Huolto Hätäjarruventtiili AKSELIT JA AKSELIYKSIKÖT Voitelukohdat Pyörien ja jarrujen huoltotyöt Hydraulisen kulkumekanismin huoltotyöt BOOGIE-kulkumekanismin huoltotyöt LIFTACHSE Liftachse für Tridem Achsaggregat Elektrischer Anschlussplan SÄHKÖHYDRAULIIKKA Toimintahäiriöt ja toimenpiteet sähköhäiriön sattuessa Tekniset tiedot Tyyppikilpi _-INHALT_

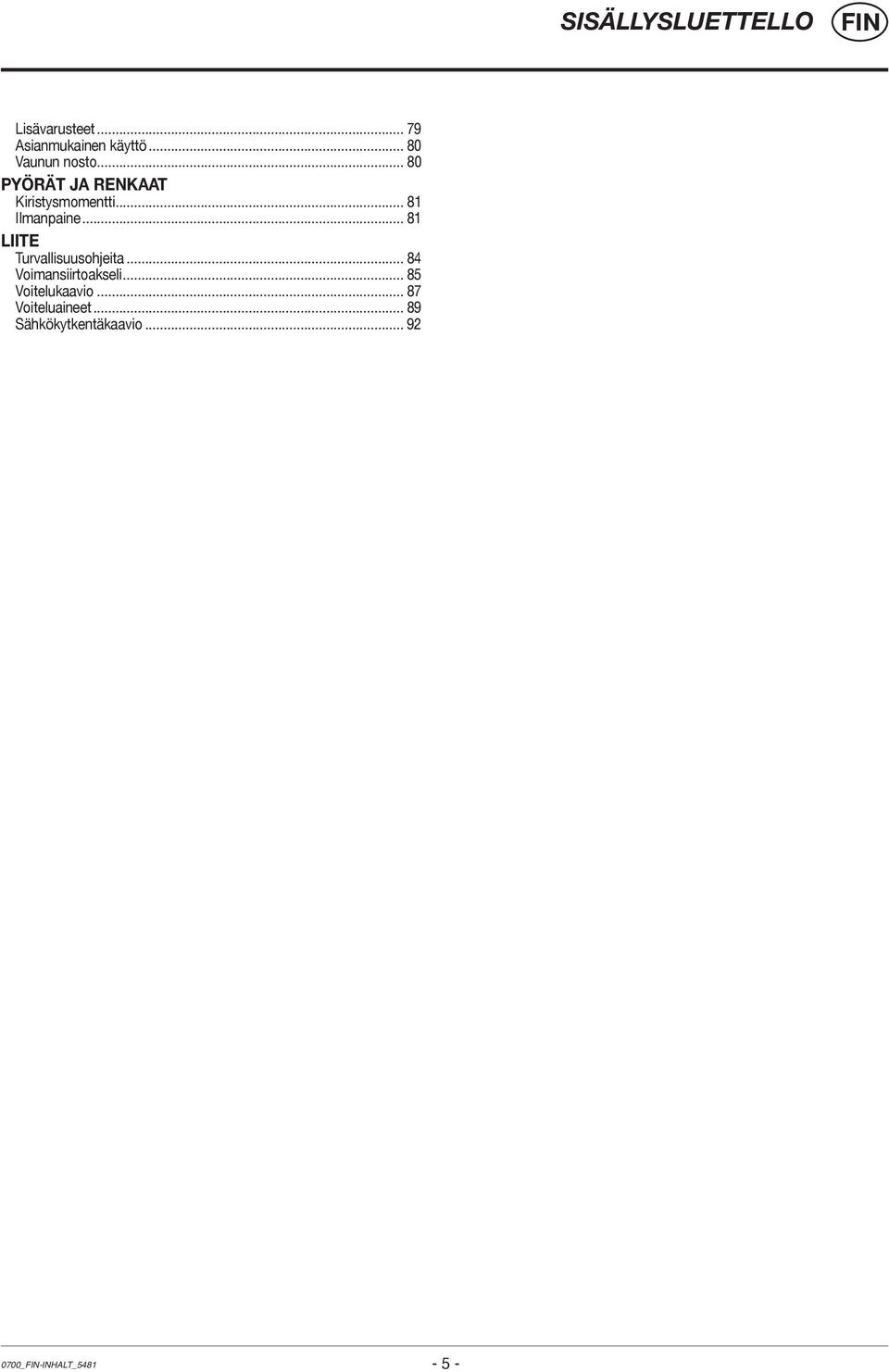

5 SISÄLLYSLUETTELLO Lisävarusteet Asianmukainen käyttö Vaunun nosto PYÖRÄT JA RENKAAT Kiristysmomentti Ilmanpaine LIITE Turvallisuusohjeita Voimansiirtoakseli Voitelukaavio Voiteluaineet Sähkökytkentäkaavio _-INHALT_

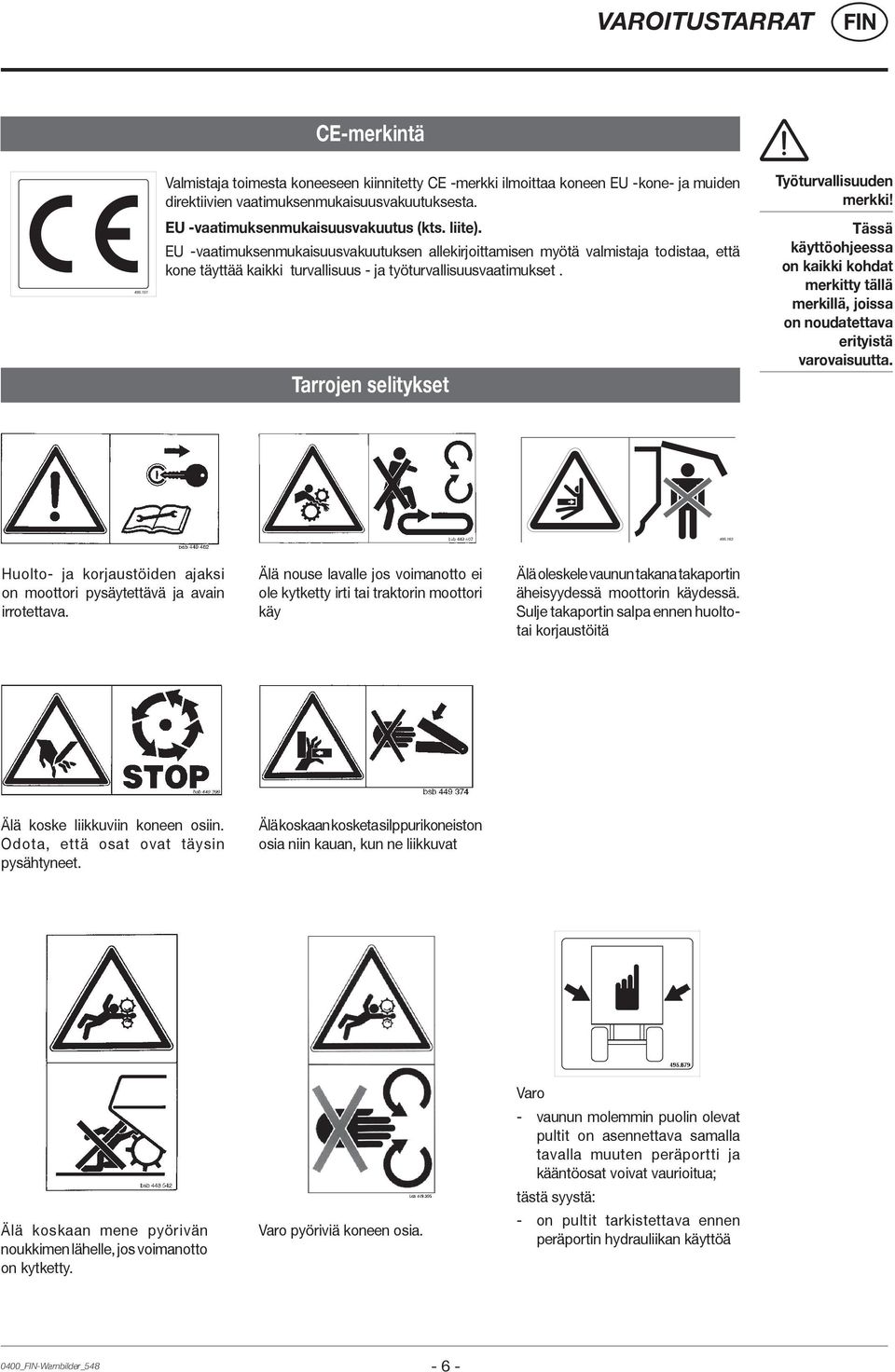

6 VAROITUSTARRAT CE-merkintä Valmistaja toimesta koneeseen kiinnitetty CE -merkki ilmoittaa koneen EU -kone- ja muiden direktiivien vaatimuksenmukaisuusvakuutuksesta. EU -vaatimuksenmukaisuusvakuutus (kts. liite). EU -vaatimuksenmukaisuusvakuutuksen allekirjoittamisen myötä valmistaja todistaa, että kone täyttää kaikki turvallisuus - ja työturvallisuusvaatimukset. Tarrojen selitykset Työturvallisuuden merkki! Tässä käyttöohjeessa on kaikki kohdat merkitty tällä merkillä, joissa on noudatettava erityistä varovaisuutta Huolto- ja korjaustöiden ajaksi on moottori pysäytettävä ja avain irrotettava. Älä nouse lavalle jos voimanotto ei ole kytketty irti tai traktorin moottori käy Älä oleskele vaunun takana takaportin äheisyydessä moottorin käydessä. Sulje takaportin salpa ennen huoltotai korjaustöitä Älä koske liikkuviin koneen osiin. Odota, että osat ovat täysin pysähtyneet. Älä koskaan kosketa silppurikoneiston osia niin kauan, kun ne liikkuvat Älä koskaan mene pyörivän noukkimen lähelle, jos voimanotto on kytketty. Varo pyöriviä koneen osia. Varo - vaunun molemmin puolin olevat pultit on asennettava samalla tavalla muuten peräportti ja kääntöosat voivat vaurioitua; tästä syystä: - on pultit tarkistettava ennen peräportin hydrauliikan käyttöä 0400_-Warnbilder_

7 VAUNUN KÄYTTÖÖNOTTO Yleisiä turvaohjeita vaunun käyttäjälle Ohjeita vaunun kuljettamiseksi Hinattava laite vaikuttaa edessä olevan koneen ajo-omi naisuuksiin. Hinattavat työkoneet voiva aiheuttaa kaatumisvaaran. Ajotapa on sovitettava maasto- ja tieolosuhteiden mukaan. Noudata enimmäisnopeuksia (riippuen perävaunun varustetasosta). Traktori on varustettava riittävällä lisäpainomäärällä ohjaus- ja jarrutusominai suuksien säilyttämiseksi (väh. 20% tyhjäpainosta etu akselilla). Ohjeita vaunun kytkemiseksi ja irrottamiseksi Kytkettäessä vaunua traktoriin on olemassa vaara jäädä puristuksiin! Älä seiso traktorin ja vaunun välissä kun traktori pe ruuttaa. Kukaan ei saa oleskella traktorin ja vaunun välissä ellei vaunun käsijarru ole kytketty tai jarrukiilat asetettu pyö rien eteen ja taakse. Voimansiirtoakselin saa kytkeä aino astaan moottori pysäytettynä. Voimansiirtoakselin on liitettäessä lukituttava kunnolla paikalleen. Huomio! Noudata myös käyttöohjeessa olevia käyttöturvalli suusohjeita. Kg 20% Vaunun pysäköinti Vaunua pysäköitäessä on V-akseli asetettava ohjeiden mukaan eli se on ripustettava ketjun varaan. Pyörimisen estoketjua (H) ei saa käyttää akselin ripusta miseen. Ota huomioon perävaunun korkeus (erityisesti ajettaessa matalien alikulkujen, siltojen, sähköjohtojen jne. alla...) Henkilöiden kuljettaminen vaunulla ei ole sallittua. Ajo yleisellä tiellä Noudata tieliikennelainsäädäntöä. Peräportti on aina lukittava ennen ajoa yleisellä tiellä. Valo- ja heijastinlaitteiden on oltava suorassa kulmassa tien pintaan nähden. Käytä vaunua ainoastaan tarkoituksen mukaiseen käyt töön! Tarkoituksenmukainen käyttö: kts. kohtaa Tekniset tiedot. Vaunun enimmäiskuormitusta (sallittua akselipainoa, kokonaispainoa) ei saa ylittää. Sallitut arvot on merkitty vaunun oikealle puolelle. Noudata myös traktorin sallittuja enimmäiskuormituk sia. 0700_-INBETRIEBNAHME_

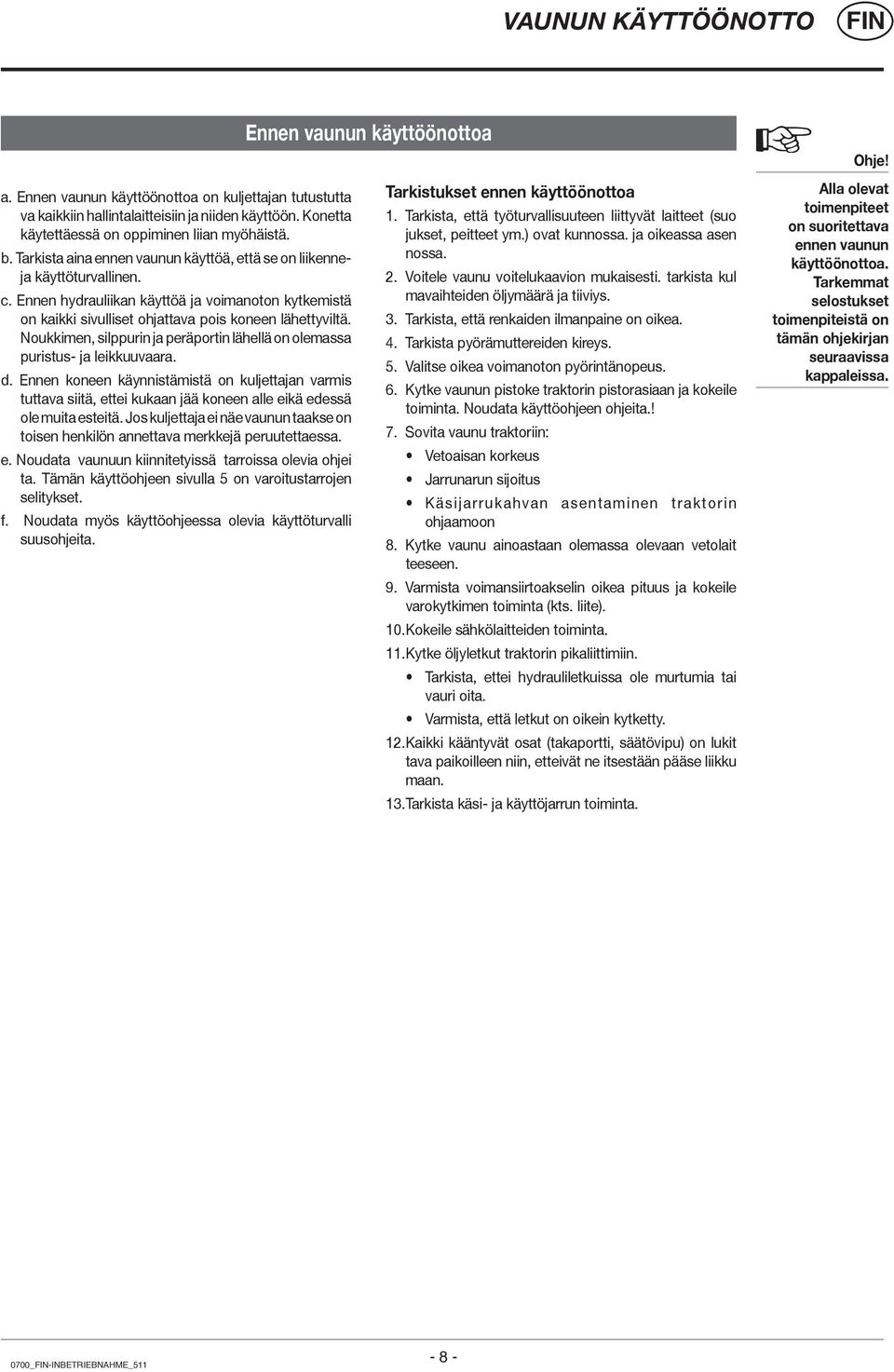

8 VAUNUN KÄYTTÖÖNOTTO Ennen vaunun käyttöönottoa Ohje! a. Ennen vaunun käyttöönottoa on kuljettajan tutustutta va kaikkiin hallintalaitteisiin ja niiden käyttöön. Konetta käytettäessä on oppiminen liian myöhäistä. b. Tarkista aina ennen vaunun käyttöä, että se on liikenneja käyttöturvallinen. c. Ennen hydrauliikan käyttöä ja voimanoton kytkemistä on kaikki sivulliset ohjattava pois koneen lähettyviltä. Noukkimen, silppurin ja peräportin lähellä on olemassa puristus- ja leikkuuvaara. d. Ennen koneen käynnistämistä on kuljettajan varmis tuttava siitä, ettei kukaan jää koneen alle eikä edessä ole muita esteitä. Jos kuljettaja ei näe vaunun taakse on toisen henkilön annettava merkkejä peruutettaessa. e. Noudata vaunuun kiinnitetyissä tarroissa olevia ohjei ta. Tämän käyttöohjeen sivulla 5 on varoitustarrojen selitykset. f. Noudata myös käyttöohjeessa olevia käyttöturvalli suusohjeita. Tarkistukset ennen käyttöönottoa 1. Tarkista, että työturvallisuuteen liittyvät laitteet (suo jukset, peitteet ym.) ovat kunnossa. ja oikeassa asen nossa. 2. Voitele vaunu voitelukaavion mukaisesti. tarkista kul mavaihteiden öljymäärä ja tiiviys. 3. Tarkista, että renkaiden ilmanpaine on oikea. 4. Tarkista pyörämuttereiden kireys. 5. Valitse oikea voimanoton pyörintänopeus. 6. Kytke vaunun pistoke traktorin pistorasiaan ja kokeile toiminta. Noudata käyttöohjeen ohjeita.! 7. Sovita vaunu traktoriin: Vetoaisan korkeus Jarrunarun sijoitus Käsijarrukahvan asentaminen traktorin ohjaamoon 8. Kytke vaunu ainoastaan olemassa olevaan vetolait teeseen. 9. Varmista voimansiirtoakselin oikea pituus ja kokeile varokytkimen toiminta (kts. liite). 10. Kokeile sähkölaitteiden toiminta. 11. Kytke öljyletkut traktorin pikaliittimiin. Tarkista, ettei hydrauliletkuissa ole murtumia tai vauri oita. Varmista, että letkut on oikein kytketty. 12. Kaikki kääntyvät osat (takaportti, säätövipu) on lukit tava paikoilleen niin, etteivät ne itsestään pääse liikku maan. 13. Tarkista käsi- ja käyttöjarrun toiminta. Alla olevat toimenpiteet on suoritettava ennen vaunun käyttöönottoa. Tarkemmat selostukset toimenpiteistä on tämän ohjekirjan seuraavissa kappaleissa. 0700_-INBETRIEBNAHME_

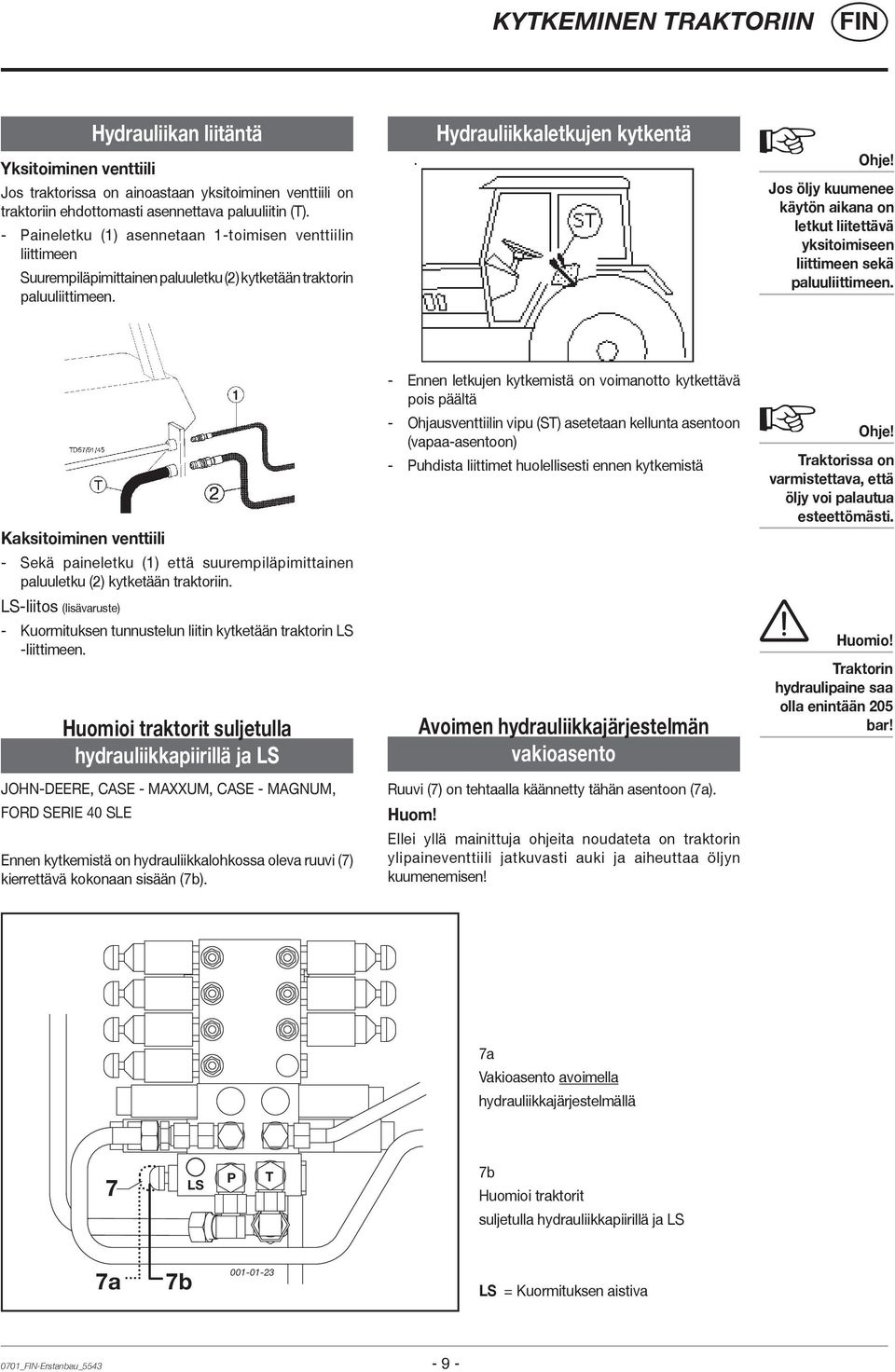

9 KYTKEMINEN TRAKTORIIN Yksitoiminen venttiili Hydrauliikan liitäntä Jos traktorissa on ainoastaan yksitoiminen venttiili on traktoriin ehdottomasti asennettava paluuliitin (T). - Paineletku (1) asennetaan 1-toimisen venttiilin liittimeen Suurempiläpimittainen paluuletku (2) kytketään traktorin paluuliittimeen. Hydrauliikkaletkujen kytkentä Ohje! Jos öljy kuumenee käytön aikana on letkut liitettävä yksi toimiseen liittimeen sekä paluuliittimeen. Kaksitoiminen venttiili - Sekä paineletku (1) että suurempiläpimittainen paluuletku (2) kytketään traktoriin. LS-liitos (lisävaruste) - Kuormituksen tunnustelun liitin kytketään traktorin LS -liittimeen. Huomioi traktorit suljetulla hydrauliikkapiirillä ja LS JOHN-DEERE, CASE - MAXXUM, CASE - MAGNUM, FORD SERIE 40 SLE Ennen kytkemistä on hydrauliikkalohkossa oleva ruuvi (7) kierrettävä kokonaan sisään (7b). - Ennen letkujen kytkemistä on voimanotto kytkettävä pois päältä - Ohjausventtiilin vipu (ST) asetetaan kellunta asentoon (vapaa-asentoon) - Puhdista liittimet huolellisesti ennen kytkemistä Avoimen hydrauliikkajärjestelmän vakioasento Ruuvi (7) on tehtaalla käännetty tähän asentoon (7a). Huom! Ellei yllä mainittuja ohjeita noudateta on traktorin ylipaineventtiili jatkuvasti auki ja aiheuttaa öljyn kuumenemisen! Ohje! Traktorissa on varmistettava, että öljy voi palautua esteettömästi. Huomio! Traktorin hydraulipaine saa olla enintään 205 bar! 7a Vakioasento avoimella hydrauliikkajärjestelmällä 7 LS P T 7b Huomioi traktorit suljetulla hydrauliikkapiirillä ja LS 7a 7b LS = Kuormituksen aistiva 0701_-Erstanbau_

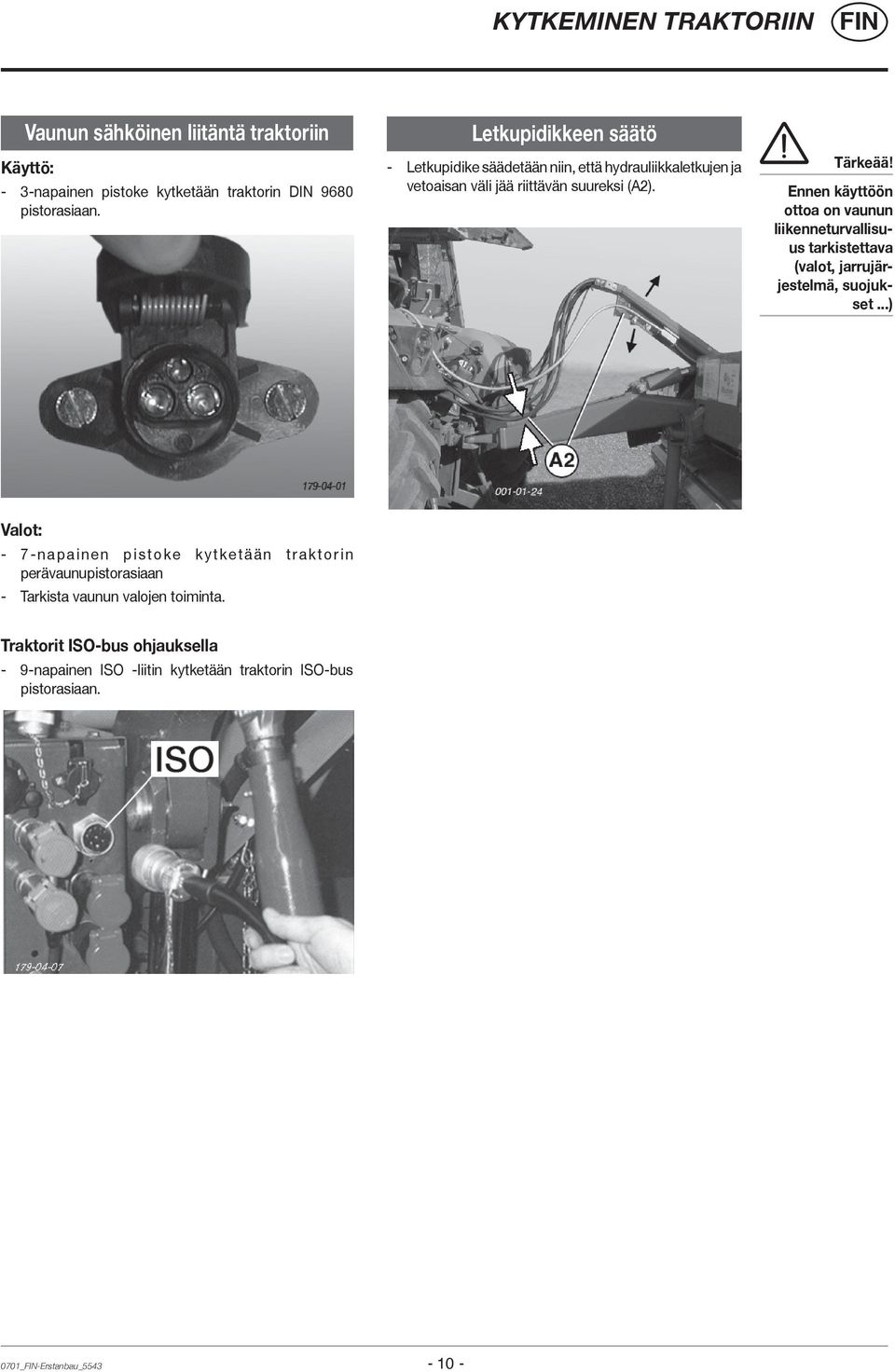

10 KYTKEMINEN TRAKTORIIN Vaunun sähköinen liitäntä traktoriin Käyttö: - 3-napainen pistoke kytketään traktorin DIN 9680 pistorasiaan. Letkupidikkeen säätö - Letkupidike säädetään niin, että hydrauliikkaletkujen ja vetoaisan väli jää riittävän suureksi (A2). Tärkeää! Ennen käyttöön ottoa on vaunun liikenneturvallisuus tarkistettava (valot, jarrujärjestelmä, suojukset...) Valot: - 7-napainen pistoke kytketään traktorin perävaunupistorasiaan - Tarkista vaunun valojen toiminta. Traktorit ISO-bus ohjauksella - 9-napainen ISO -liitin kytketään traktorin ISO-bus pistorasiaan. 0701_-Erstanbau_

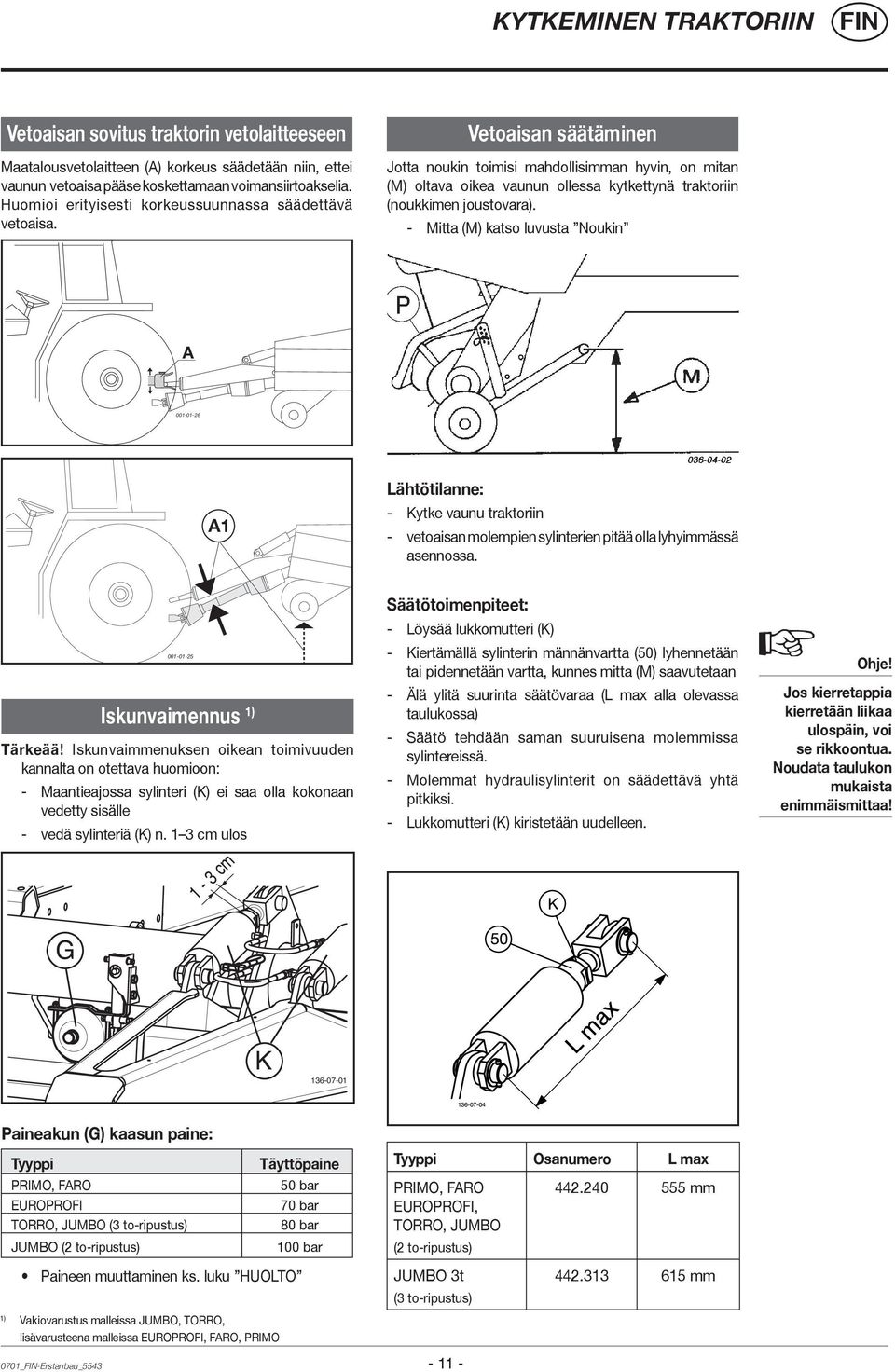

11 KYTKEMINEN TRAKTORIIN Vetoaisan sovitus traktorin vetolaitteeseen Maatalousvetolaitteen (A) korkeus säädetään niin, ettei vaunun vetoaisa pääse koskettamaan voimansiirtoakselia. Huomioi erityisesti korkeussuunnassa säädettävä vetoaisa. Vetoaisan säätäminen Jotta noukin toimisi mahdollisimman hyvin, on mitan (M) oltava oikea vaunun ollessa kytkettynä traktoriin (noukkimen joustovara). - Mitta (M) katso luvusta Noukin A A1 Lähtötilanne: - Kytke vaunu traktoriin - vetoaisan molempien sylinterien pitää olla lyhyimmässä asennossa Iskunvaimennus 1) Tärkeää! Iskunvaimmenuksen oikean toimivuuden kannalta on otettava huomioon: - Maantieajossa sylinteri (K) ei saa olla kokonaan vedetty sisälle - vedä sylinteriä (K) n. 1 3 cm ulos 1-3 cm Säätötoimenpiteet: - Löysää lukkomutteri (K) - Kiertämällä sylinterin männänvartta (50) lyhennetään tai pidennetään vartta, kunnes mitta (M) saavutetaan - Älä ylitä suurinta säätövaraa (L max alla olevassa taulukossa) - Säätö tehdään saman suuruisena molemmissa sylintereissä. - Molemmat hydraulisylinterit on säädettävä yhtä pitkiksi. - Lukkomutteri (K) kiristetään uudelleen. Ohje! Jos kierretappia kierretään liikaa ulospäin, voi se rikkoontua. Noudata taulukon mukaista enimmäismittaa! G K Paineakun (G) kaasun paine: Tyyppi PRIMO, FARO EUROPROFI TORRO, JUMBO (3 to-ripustus) JUMBO (2 to-ripustus) Täyttöpaine 50 bar 70 bar 80 bar 100 bar Tyyppi Osanumero L max PRIMO, FARO EUROPROFI, TORRO, JUMBO (2 to-ripustus) mm Paineen muuttaminen ks. luku HUOLTO 1) Vakiovarustus malleissa JUMBO, TORRO, lisävarusteena malleissa EUROPROFI, FARO, PRIMO 0701_-Erstanbau_5543 JUMBO 3t (3 to-ripustus) mm

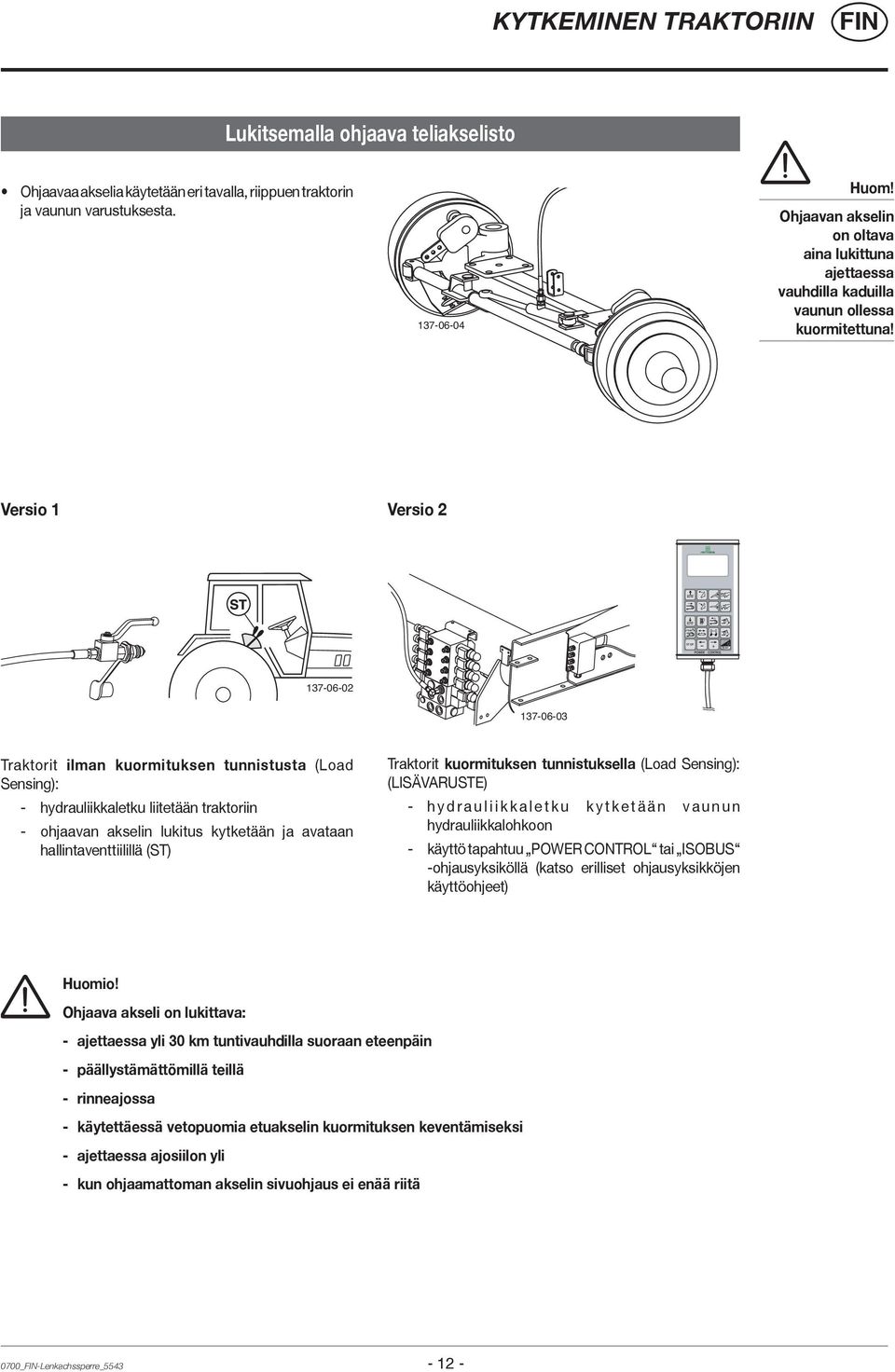

12 KYTKEMINEN TRAKTORIIN Lukitsemalla ohjaava teliakselisto Ohjaavaa akselia käytetään eri tavalla, riippuen traktorin ja vaunun varustuksesta Huom! Ohjaavan akselin on oltava aina lukittuna ajettaessa vauhdilla kaduilla vaunun ollessa kuormitettuna! Versio 1 Versio Traktorit ilman kuormituksen tunnistusta (Load Sensing): - hydrauliikkaletku liitetään traktoriin - ohjaavan akselin lukitus kytketään ja avataan hallintaventtiilillä (ST) Traktorit kuormituksen tunnistuksella (Load Sensing): (LISÄVARUSTE) - hydrauliikkaletku kytketään vaunun hydrauliikkalohkoon - käyttö tapahtuu POWER CONTROL tai ISOBUS -ohjausyksiköllä (katso erilliset ohjausyksikköjen käyttöohjeet) Huomio! Ohjaava akseli on lukittava: - ajettaessa yli 30 km tuntivauhdilla suoraan eteenpäin - päällystämättömillä teillä - rinneajossa - käytettäessä vetopuomia etuakselin kuormituksen keventämiseksi - ajettaessa ajosiilon yli - kun ohjaamattoman akselin sivuohjaus ei enää riitä 0700_-Lenkachssperre_

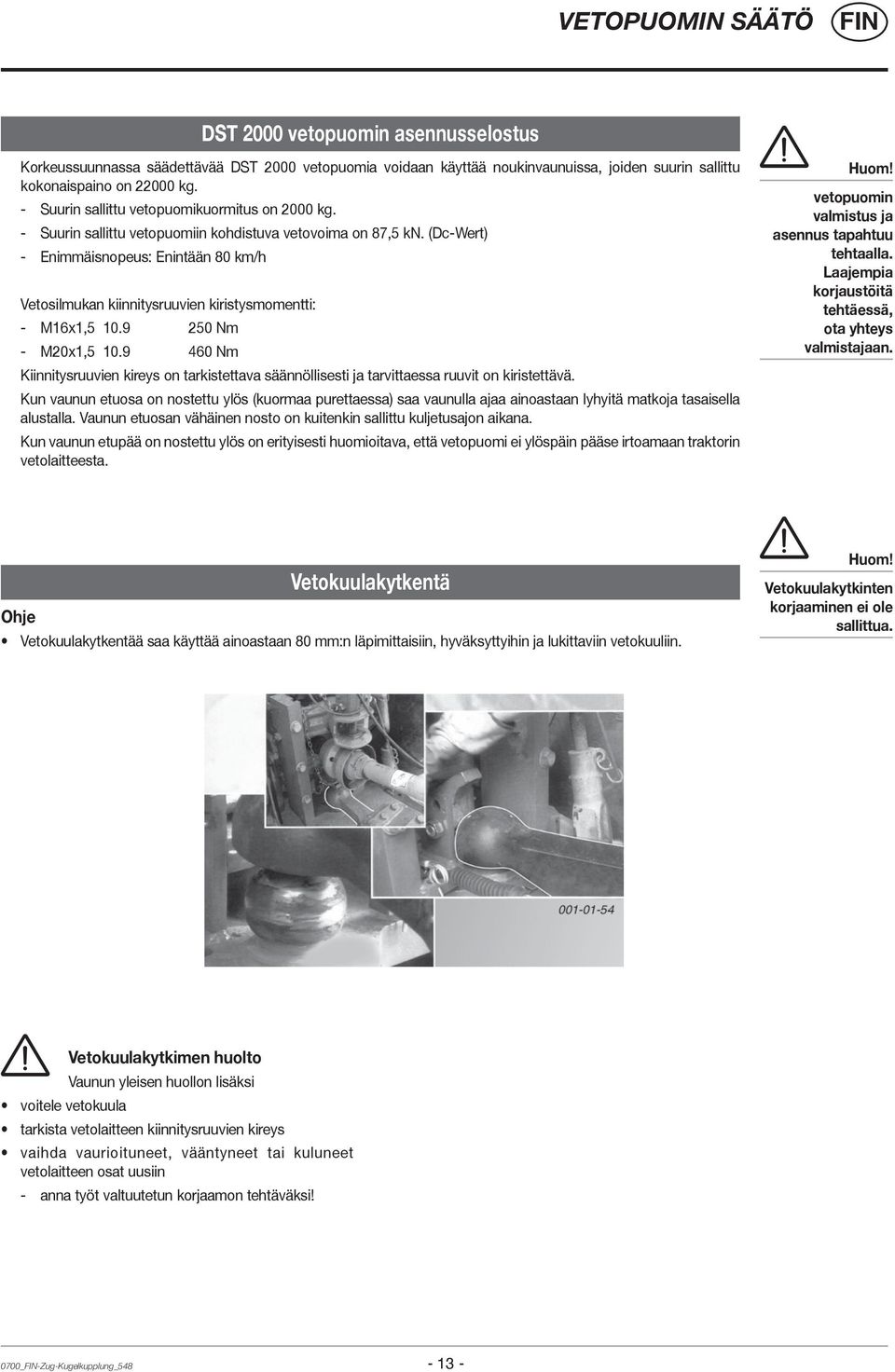

13 VETOPUOMIN SÄÄTÖ Vetopuomin säätö DST 2000 vetopuomin asennusselostus Korkeussuunnassa säädettävää DST 2000 vetopuomia voidaan käyttää noukinvaunuissa, joiden suurin sallittu kokonaispaino on kg. - Suurin sallittu vetopuomikuormitus on 2000 kg. - Suurin sallittu vetopuomiin kohdistuva vetovoima on 87,5 kn. (Dc-Wert) - Enimmäisnopeus: Enintään 80 km/h Vetosilmukan kiinnitysruuvien kiristysmomentti: - M16x1, Nm - M20x1, Nm Kiinnitysruuvien kireys on tarkistettava säännöllisesti ja tarvittaessa ruuvit on kiristettävä. Kun vaunun etuosa on nostettu ylös (kuormaa purettaessa) saa vaunulla ajaa ainoastaan lyhyitä matkoja tasaisella alustalla. Vaunun etuosan vähäinen nosto on kuitenkin sallittu kuljetusajon aikana. Kun vaunun etupää on nostettu ylös on erityisesti huomioitava, että vetopuomi ei ylöspäin pääse irtoamaan traktorin vetolaitteesta. Huom! vetopuomin valmistus ja asennus tapahtuu tehtaalla. Laajempia korjaustöitä tehtäessä, ota yhteys valmistajaan. Ohje Vetokuulakytkentä Vetokuulakytkentää saa käyttää ainoastaan 80 mm:n läpimittaisiin, hyväksyttyihin ja lukittaviin vetokuuliin. Huom! Vetokuulakytkinten korjaaminen ei ole sallittua. Vetokuulakytkimen huolto Vaunun yleisen huollon lisäksi voitele vetokuula tarkista vetolaitteen kiinnitysruuvien kireys vaihda vaurioituneet, vääntyneet tai kuluneet vetolaitteen osat uusiin - anna työt valtuutetun korjaamon tehtäväksi! 0700_-Zug-Kugelkupplung_

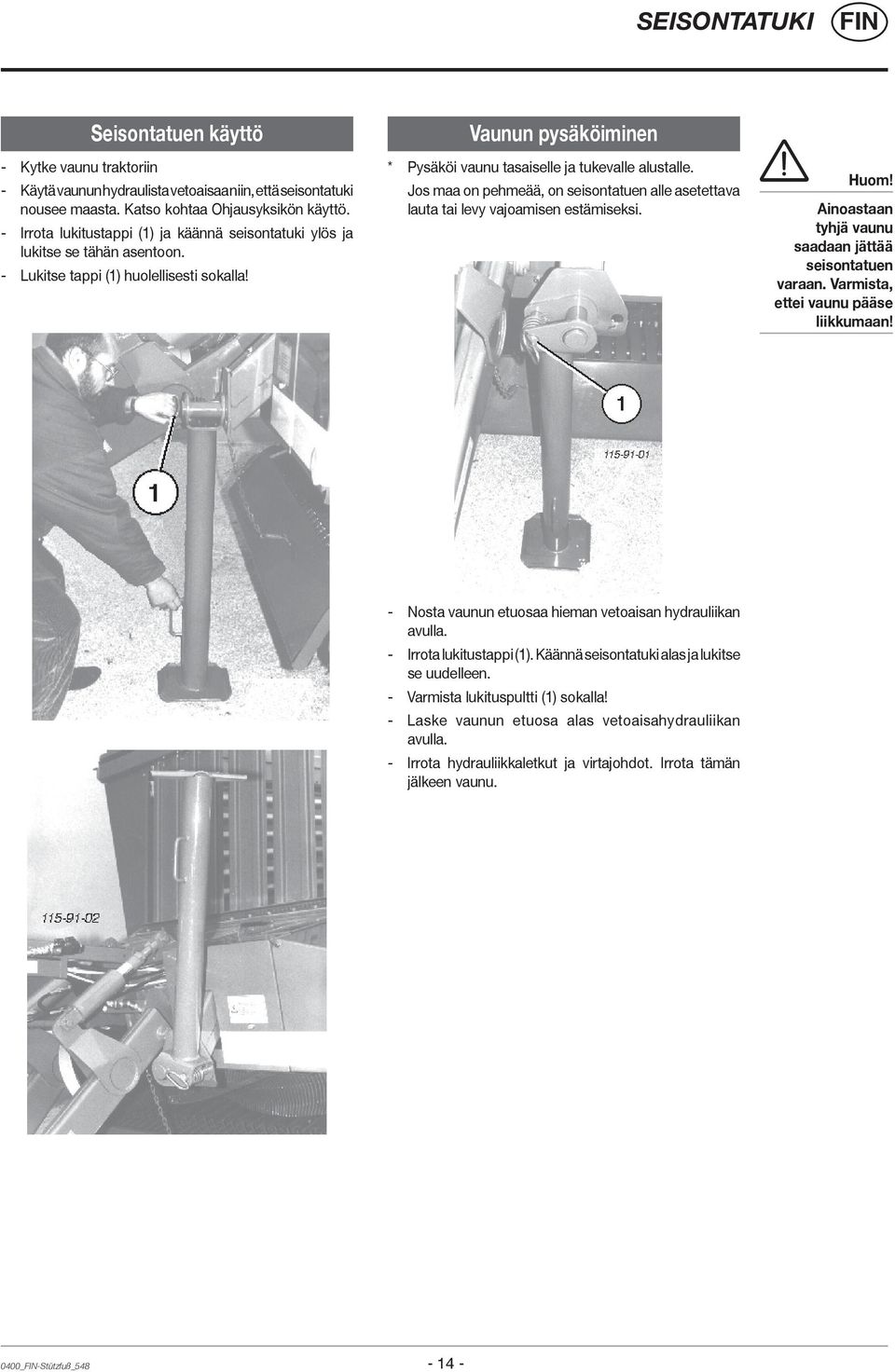

14 SEISONTATUKI Seisontatuen käyttö - Kytke vaunu traktoriin - Käytä vaunun hydraulista vetoaisaa niin, että seisontatuki nousee maasta. Katso kohtaa Ohjausyksikön käyttö. - Irrota lukitustappi (1) ja käännä seisontatuki ylös ja lukitse se tähän asentoon. - Lukitse tappi (1) huolellisesti sokalla! Vaunun pysäköiminen * Pysäköi vaunu tasaiselle ja tukevalle alustalle. Jos maa on pehmeää, on seisontatuen alle asetettava lauta tai levy vajoamisen estämiseksi. Huom! Ainoastaan tyhjä vaunu saadaan jättää seisontatuen varaan. Varmista, ettei vaunu pääse liikkumaan! - Nosta vaunun etuosaa hieman vetoaisan hydrauliikan avulla. - Irrota lukitustappi (1). Käännä seisontatuki alas ja lukitse se uudelleen. - Varmista lukituspultti (1) sokalla! - Laske vaunun etuosa alas vetoaisahydrauliikan avulla. - Irrota hydrauliikkaletkut ja virtajohdot. Irrota tämän jälkeen vaunu. 0400_-Stützfuß_

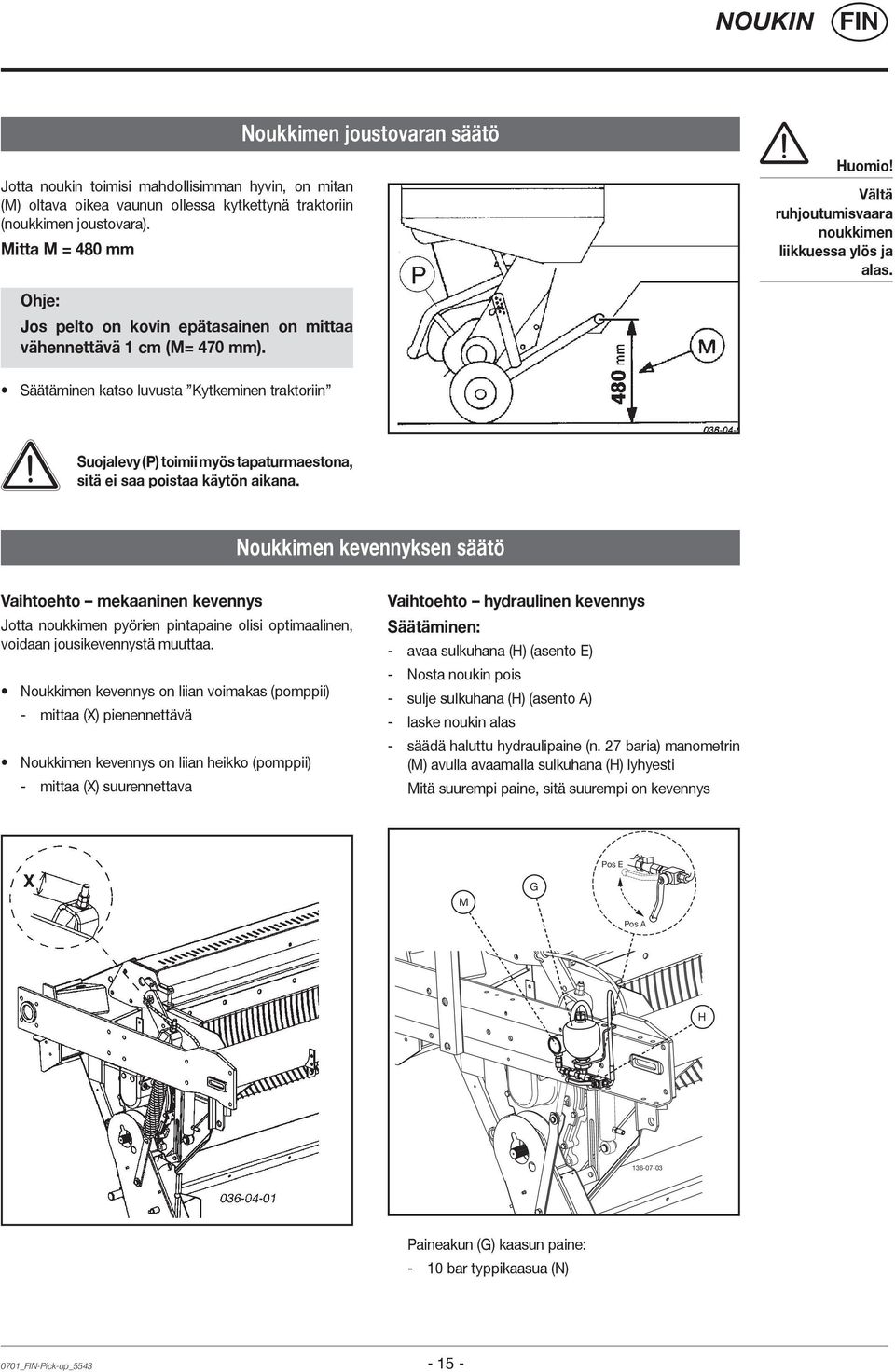

15 NOUKIN Noukkimen joustovaran säätö Jotta noukin toimisi mahdollisimman hyvin, on mitan (M) oltava oikea vaunun ollessa kytkettynä traktoriin (noukkimen joustovara). Mitta M = 480 mm Huomio! Vältä ruhjoutumisvaara noukkimen liikkuessa ylös ja alas. Ohje: Jos pelto on kovin epätasainen on mittaa vähennettävä 1 cm (M= 470 mm). Säätäminen katso luvusta Kytkeminen traktoriin Suojalevy (P) toimii myös tapaturmaestona, sitä ei saa poistaa käytön aikana. Noukkimen kevennyksen säätö Vaihtoehto mekaaninen kevennys Jotta noukkimen pyörien pintapaine olisi optimaalinen, voidaan jousikevennystä muuttaa. Noukkimen kevennys on liian voimakas (pomppii) - mittaa (X) pienennettävä Noukkimen kevennys on liian heikko (pomppii) - mittaa (X) suurennettava Vaihtoehto hydraulinen kevennys Säätäminen: - avaa sulkuhana (H) (asento E) - Nosta noukin pois - sulje sulkuhana (H) (asento A) - laske noukin alas - säädä haluttu hydraulipaine (n. 27 baria) manometrin (M) avulla avaamalla sulkuhana (H) lyhyesti Mitä suurempi paine, sitä suurempi on kevennys Pos E M G Pos A H Paineakun (G) kaasun paine: - 10 bar typpikaasua (N) 0701_-Pick-up_

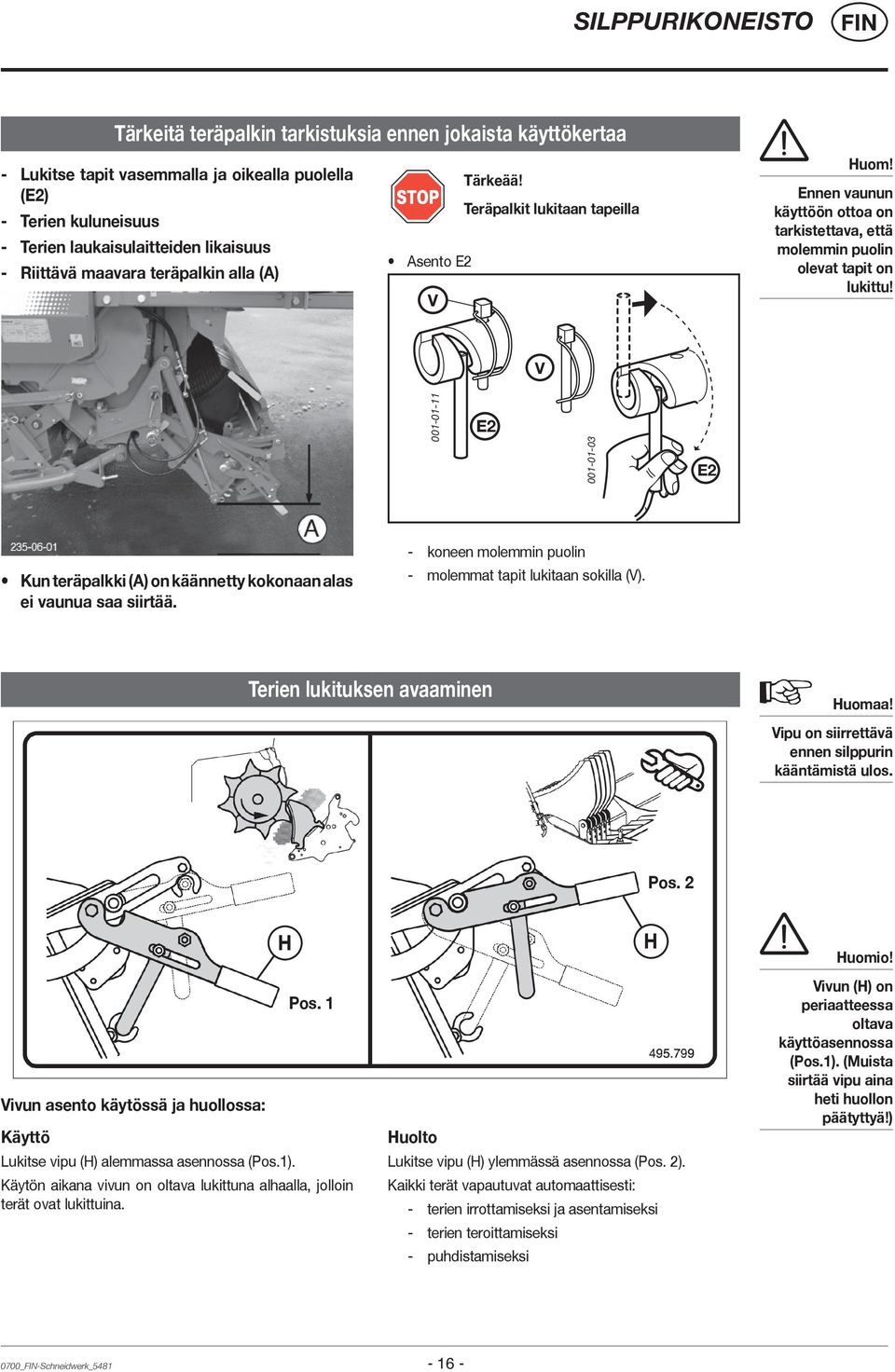

16 SILPPURIKONEISTO Tärkeitä teräpalkin tarkistuksia ennen jokaista käyttökertaa - Lukitse tapit vasemmalla ja oikealla puolella (E2) - Terien kuluneisuus - Terien laukaisulaitteiden likaisuus - Riittävä maavara teräpalkin alla (A) Tärkeää! Teräpalkit lukitaan tapeilla Asento E2 V Huom! Ennen vaunun käyttöön ottoa on tarkistettava, että molemmin puolin olevat tapit on lukittu! V E E2 Kun teräpalkki (A) on käännetty kokonaan alas ei vaunua saa siirtää. - koneen molemmin puolin - molemmat tapit lukitaan sokilla (V). Terien lukituksen avaaminen Huomaa! Vipu on siirrettävä ennen silppurin kääntämistä ulos. Pos. 2 Vivun asento käytössä ja huollossa: Pos. 1 Käyttö Lukitse vipu (H) alemmassa asennossa (Pos.1). Käytön aikana vivun on oltava lukittuna alhaalla, jolloin terät ovat lukittuina. H H Huolto Lukitse vipu (H) ylemmässä asennossa (Pos. 2). Kaikki terät vapautuvat automaattisesti: - terien irrottamiseksi ja asentamiseksi - terien teroittamiseksi - puhdistamiseksi Huomio! Vivun (H) on periaatteessa oltava käyttöasennossa (Pos.1). (Muista siirtää vipu aina heti huollon päätyttyä!) 0700_-Schneidwerk_

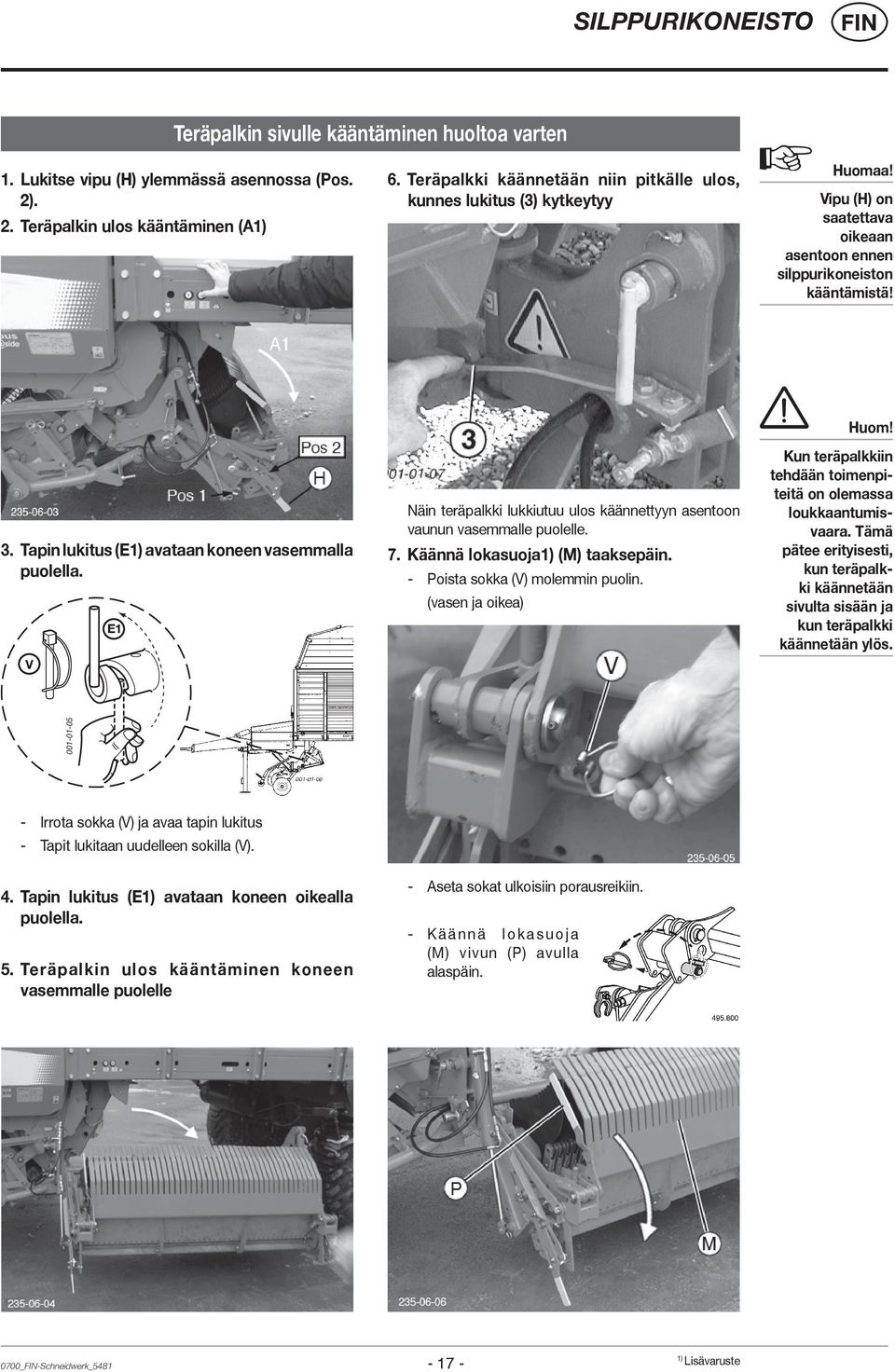

17 SILPPURIKONEISTO Teräpalkin sivulle kääntäminen huoltoa varten 1. Lukitse vipu (H) ylemmässä asennossa (Pos. 2). 2. Teräpalkin ulos kääntäminen (A1) 6. Teräpalkki käännetään niin pitkälle ulos, kunnes lukitus (3) kytkeytyy Huomaa! Vipu (H) on saatettava oikeaan asentoon ennen silppurikoneiston kääntämistä! 3. Tapin lukitus (E1) avataan koneen vasemmalla puolella. V E1 Näin teräpalkki lukkiutuu ulos käännettyyn asentoon vaunun vasemmalle puolelle. 7. Käännä lokasuoja1) (M) taaksepäin. - Poista sokka (V) molemmin puolin. (vasen ja oikea) Huom! Kun teräpalkkiin tehdään toimenpiteitä on olemassa loukkaantumisvaara. Tämä pätee erityisesti, kun teräpalkki käännetään sivulta sisään ja kun teräpalkki käännetään ylös Irrota sokka (V) ja avaa tapin lukitus - Tapit lukitaan uudelleen sokilla (V). 4. Tapin lukitus (E1) avataan koneen oikealla puolella. 5. Teräpalkin ulos kääntäminen koneen vasemmalle puolelle - Aseta sokat ulkoisiin porausreikiin. - Käännä lokasuoja (M) vivun (P) avulla alaspäin. 0700_-Schneidwerk_ ) Lisävaruste

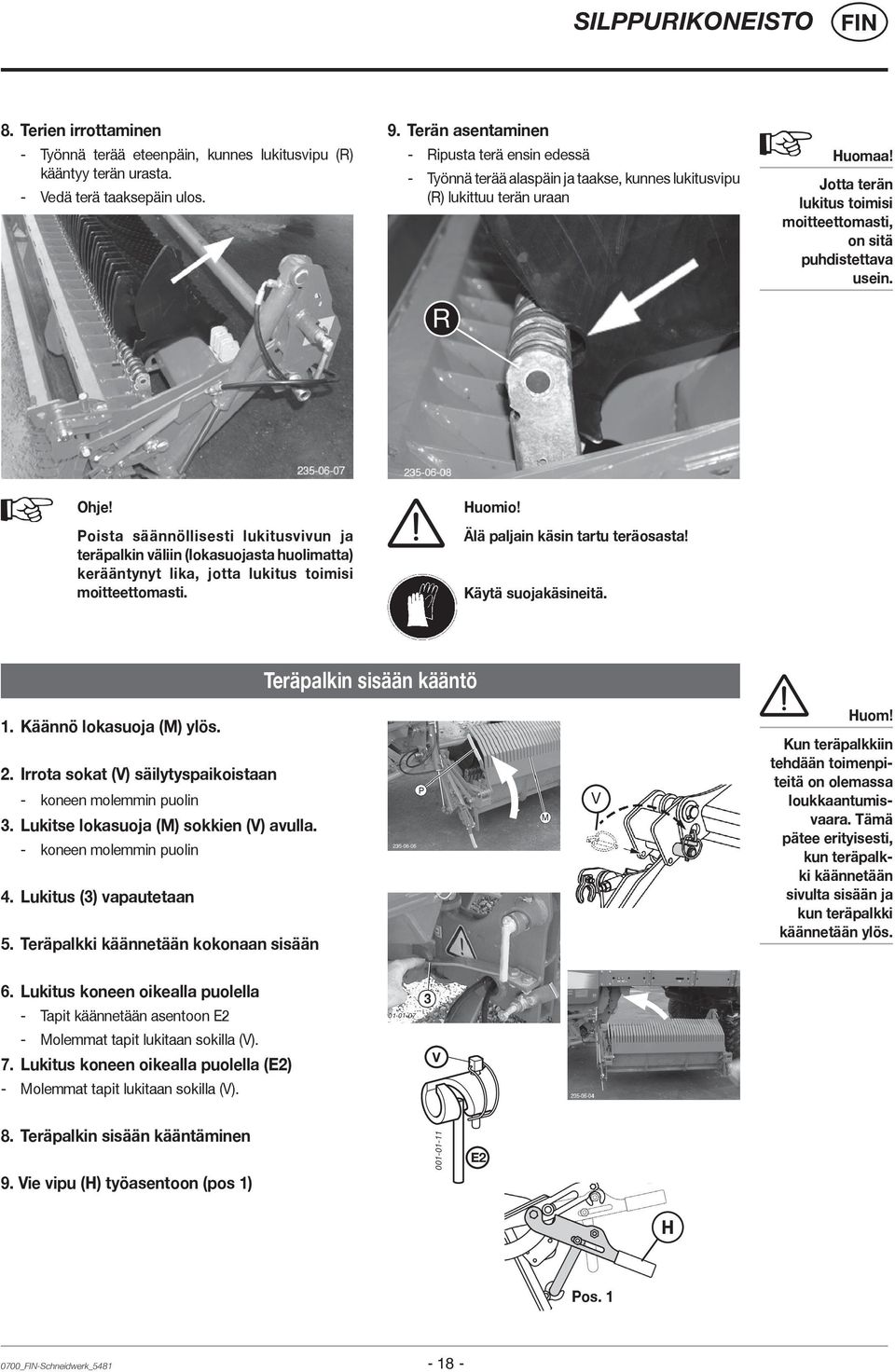

18 SILPPURIKONEISTO 8. Terien irrottaminen - Työnnä terää eteenpäin, kunnes lukitusvipu (R) kääntyy terän urasta. - Vedä terä taaksepäin ulos. 9. Terän asentaminen - Ripusta terä ensin edessä - Työnnä terää alaspäin ja taakse, kunnes lukitusvipu (R) lukittuu terän uraan R Huomaa! Jotta terän lukitus toimisi moitteettomasti, on sitä puhdistettava usein. Ohje! Poista säännöllisesti lukitusvivun ja teräpalkin väliin (lokasuojasta huolimatta) kerääntynyt lika, jotta lukitus toimisi moitteettomasti. Huomio! Älä paljain käsin tartu teräosasta! Käytä suojakäsineitä. 1. Käännö lokasuoja (M) ylös. 2. Irrota sokat (V) säilytyspaikoistaan - koneen molemmin puolin 3. Lukitse lokasuoja (M) sokkien (V) avulla. - koneen molemmin puolin 4. Lukitus (3) vapautetaan 5. Teräpalkki käännetään kokonaan sisään Teräpalkin sisään kääntö V Huom! Kun teräpalkkiin tehdään toimenpiteitä on olemassa loukkaantumisvaara. Tämä pätee erityisesti, kun teräpalkki käännetään sivulta sisään ja kun teräpalkki käännetään ylös. 6. Lukitus koneen oikealla puolella - Tapit käännetään asentoon E2 - Molemmat tapit lukitaan sokilla (V). 7. Lukitus koneen oikealla puolella (E2) - Molemmat tapit lukitaan sokilla (V). V 8. Teräpalkin sisään kääntäminen 9. Vie vipu (H) työasentoon (pos 1) E2 H Pos _-Schneidwerk_

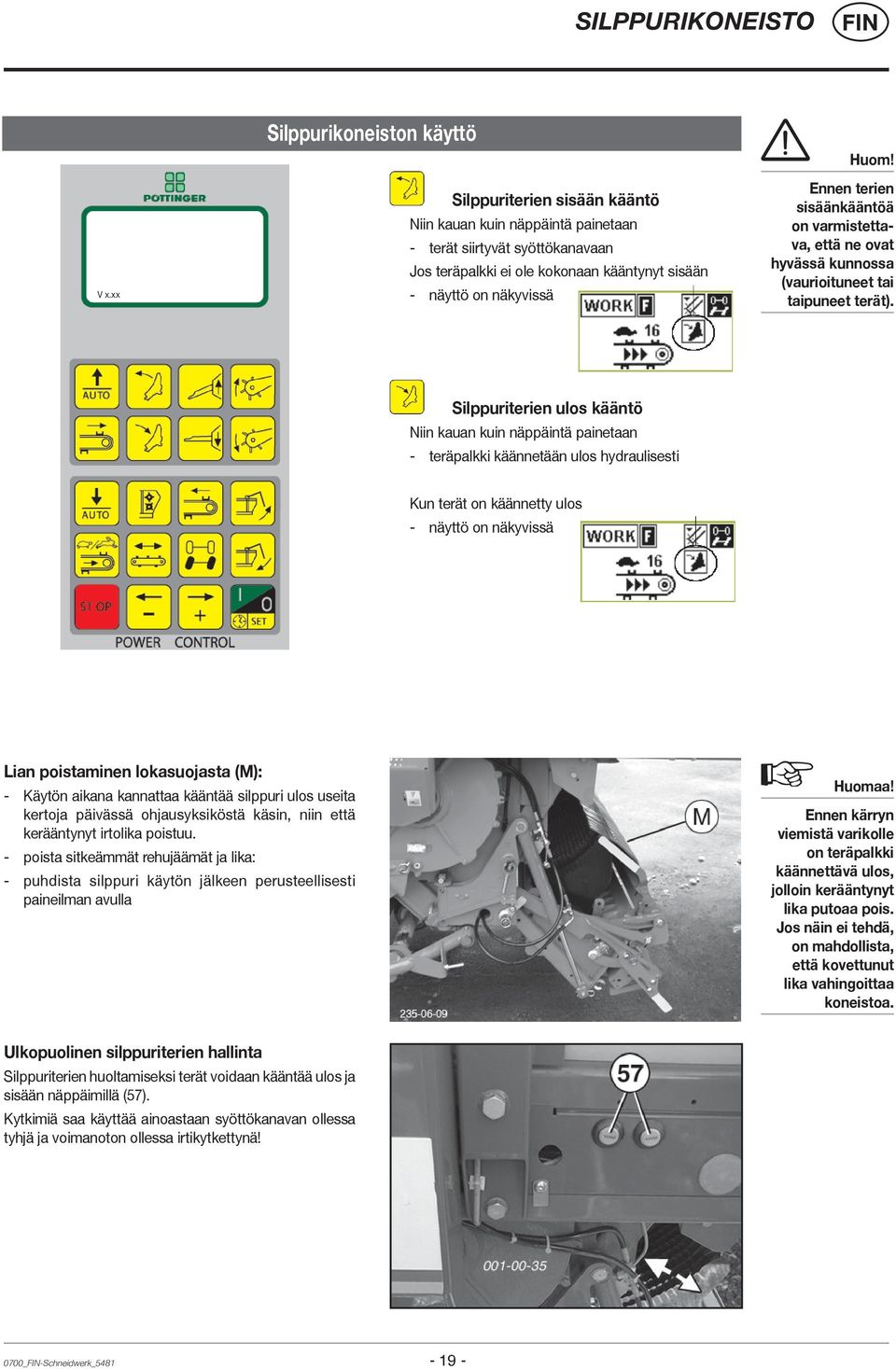

19 SILPPURIKONEISTO V x.xx Silppurikoneiston käyttö Silppuriterien sisään kääntö Niin kauan kuin näppäintä painetaan - terät siirtyvät syöttökanavaan Jos teräpalkki ei ole kokonaan kääntynyt sisään - näyttö on näkyvissä Huom! Ennen terien sisäänkääntöä on varmistettava, että ne ovat hyvässä kunnossa (vaurioituneet tai taipuneet terät). Silppuriterien ulos kääntö Niin kauan kuin näppäintä painetaan - teräpalkki käännetään ulos hydraulisesti Kun terät on käännetty ulos - näyttö on näkyvissä Lian poistaminen lokasuojasta (M): - Käytön aikana kannattaa kääntää silppuri ulos useita kertoja päivässä ohjausyksiköstä käsin, niin että kerääntynyt irtolika poistuu. - poista sitkeämmät rehujäämät ja lika: - puhdista silppuri käytön jälkeen perusteellisesti paineilman avulla Huomaa! Ennen kärryn viemistä varikolle on teräpalkki käännettävä ulos, jolloin kerääntynyt lika putoaa pois. Jos näin ei tehdä, on mahdollista, että kovettunut lika vahingoittaa koneistoa. Ulkopuolinen silppuriterien hallinta Silppuriterien huoltamiseksi terät voidaan kääntää ulos ja sisään näppäimillä (57). Kytkimiä saa käyttää ainoastaan syöttökanavan ollessa tyhjä ja voimanoton ollessa irtikytkettynä! 0700_-Schneidwerk_

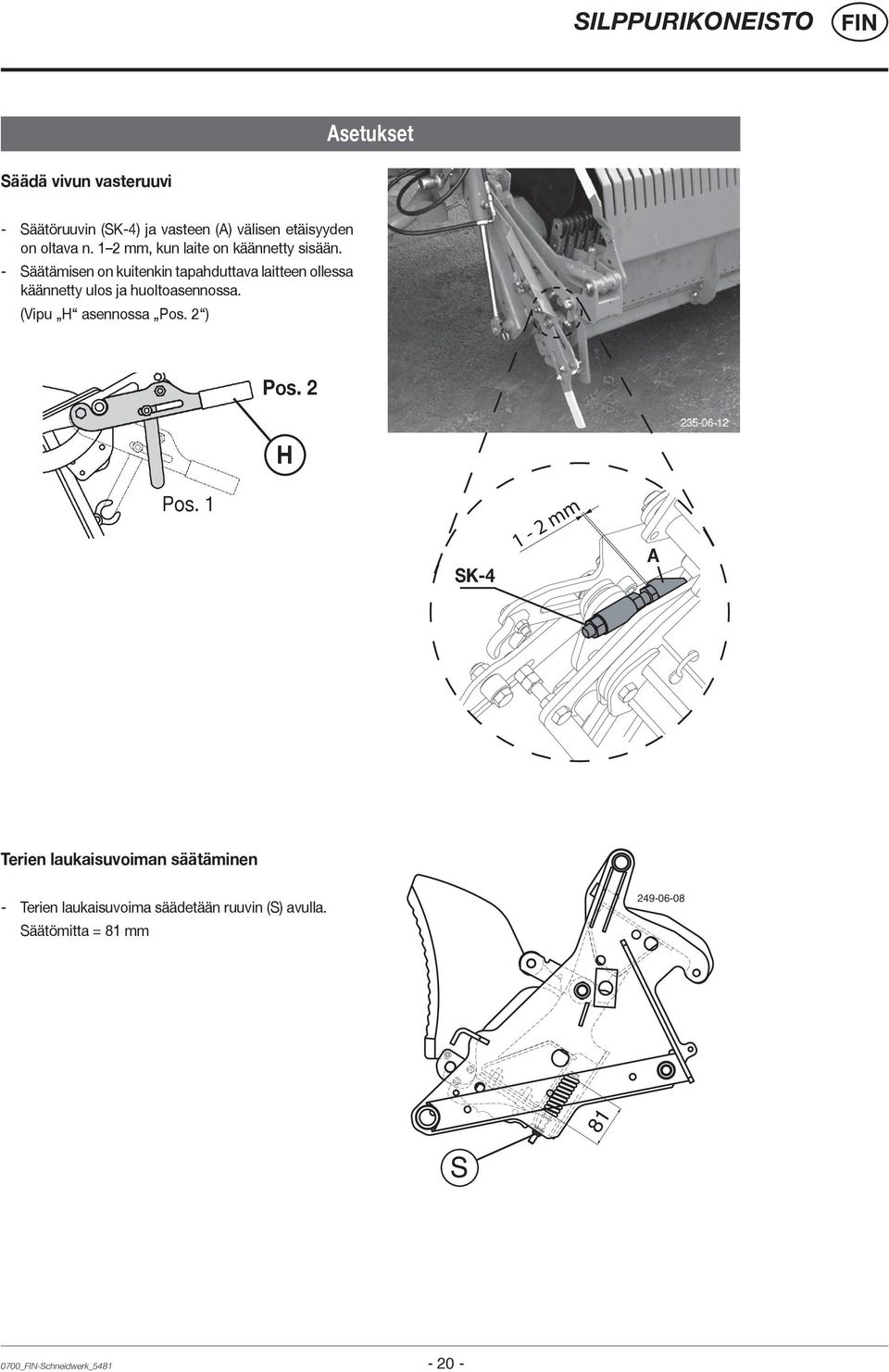

20 81 SILPPURIKONEISTO Asetukset Säädä vivun vasteruuvi - Säätöruuvin (SK-4) ja vasteen (A) välisen etäisyyden on oltava n. 1 2 mm, kun laite on käännetty sisään. - Säätämisen on kuitenkin tapahduttava laitteen ollessa käännetty ulos ja huoltoasennossa. (Vipu H asennossa Pos. 2 ) Pos. 2 H Pos. 1 SK mm A Terien laukaisuvoiman säätäminen - Terien laukaisuvoima säädetään ruuvin (S) avulla Säätömitta = 81 mm S 0700_-Schneidwerk_

21 SILPPURIKONEISTO Teräpalkin säätö Säätö tehdään niin, että runkoputki helposti asettuu noukinrungossa olevaan vastaavaan uraan (1), kun teräpalkki käännetään sisään. Säätö tehdään ruuvin (SK-4) avulla teräpalkin kääntöakselilla. Terien säätö Terät säädetään niin, että ne asettuvat keskelle (M) sullojaroottorin sormien väliin. K SK M K SK-2 Säätö 1. Lukkomutteri (K) avataan. 2. Ruuvia (SK-4) kierretään vastaavasti. Säätö tehdään niin, että teräpalkkia sisään käännettäessä sen runkoputki työnnetään liukupalaa pitkin. - runkoputki pitää olla n. 3 mm uran korkeimman kohdan alapuolella (katso piirros). 3. Ruuvi (SK-4) lukitaan lukkomutterilla (K) Terien keskitys (M) sullojaroottorin sormien väliin 1. Lukkomutteri (K) avataan. - koneen molemmin puolin 2. Ruuvi (SK-1, SK-2) kierretään hieman auki koneen toisella puolella. Kun teräpalkkia on siirrettävä vasemmalle: - ensin kierretään ruuvi (SK-1) ulos koneen vasemmalla puolella - sen jälkeen kierretään ruuvi (SK-2) ulos koneen oikealla puolella. Kiertämällä näitä ruuveja voidaan teräpalkkia siirtää niin, että terät asettuvat keskelle sullojasormien väliin. Kun teräpalkkia on siirrettävä oikealle: - ensin kierretään ruuvi (SK-2) ulos koneen oikealla puolella - sen jälkeen kierretään ruuvi (SK-1) ulos koneen vasemmalla puolella. 3. Molemmat ruuvit (SK-1 ja SK-2) kierretään kiinni rajoittimeen saakka. - Ruuveja ei kierretä tiukalle. 4. Molemmat ruuvit (SK-1 ja SK-2) lukitaan lukkomutterilla (K) mm 0700_-Schneidwerk_

22 SILPPURIKONEISTO Terien ja sullojaroottorin etäisyyden tarkistaminen Terien ja sullojaroottorin välinen etäisyys pitää olla vähintään 20 mm. - Rajoitinruuvia (SK-3) säädetään vastaavasti. Tarkistus 1. Teräpalkin sisään kääntäminen (työskentelyasento). 2. Tee silmämääräinen tarkistus Terien ja sullojaroottorin välinen etäisyys pitää olla vähintään 20 mm. K Etäisyyden säätö 1. Lukkomutteri (K) avataan. - teräpalkin molemmin puolin 2. Ruuvia (SK-3) kierretään, kunnes oikea etäisyys (20-30 mm) saavutetaan. - Molempia rajoitinruuveja säädetään niin, etteivät teräpalkit työskentelyasentoon käännettäessä kosketa muihin koneen osiin. 3. Rajoitinruuvit lukitaan lukkimuttereilla (K). 0700_-Schneidwerk_

23 PERÄPORTTI Toimintojen kytkennän aikana on pidettävä riittävä turvaväli! Esimerkki: On olemassa loukkaantumisvaara, jos joku oleskelee vaunun takana samalla kun kuljettaja käyttää toimintoja (avaa peräporttia, kytkee voimanottoa...) ohjaamossa. Peräportin käyttö Peräportin laskeminen tapahtuu ilman painetta, kunnes se on lähes pystysuorassa. Sen jälkeen - laukaistaan hydrauliikka - suljetaan peräportti paineen avulla (n. 60 mm). xxx-07xx Huom! Kukaan ei saa olla peräportin avaamisen ja sulkemisen aikana sen lähistöllä! Älä seiso ylös nostetun peräportin alla! Ennen maantielle ajoa on peräportti suljettava. L D H Hydrauliikkasylinteriä (H) varten on olemassa kaksi asennusvaihtoehtoa: Asento L vaunuille ilman purkukelat Asento D vaunuille joissa on purkukeloja 4 5 Varo! Kiinnitä hydrauliikkasylinterit (H) samalle korkeudelle vaunun vasemmalla ja oikealla puolella. Muuten peräportti voi rikkoontua! _-Rückwand_
