1 Toshiba B-SA4T opas

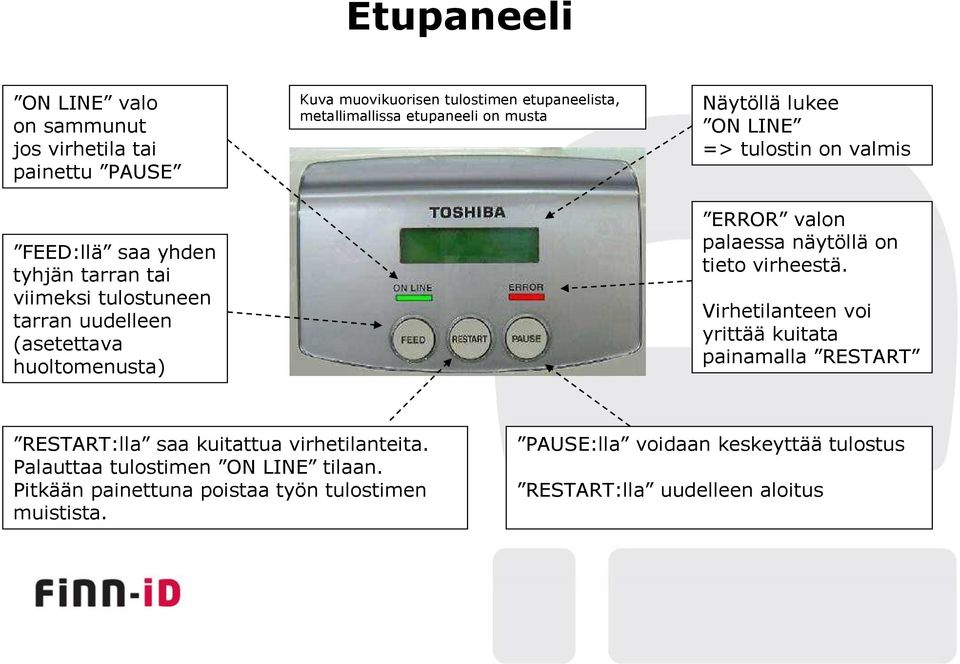

2 Etupaneeli ON LINE valo on sammunut jos virhetila tai painettu PAUSE FEED:llä saa yhden tyhjän tarran tai viimeksi tulostuneen tarran uudelleen (asetettava huoltomenusta) Kuva muovikuorisen tulostimen etupaneelista, metallimallissa etupaneeli on musta Näytöllä lukee ON LINE => tulostin on valmis ERROR valon palaessa näytöllä on tieto virheestä. Virhetilanteen voi yrittää kuitata painamalla RESTART RESTART:lla saa kuitattua virhetilanteita. Palauttaa tulostimen ON LINE tilaan. Pitkään painettuna poistaa työn tulostimen muistista. PAUSE:lla voidaan keskeyttää tulostus RESTART:lla uudelleen aloitus

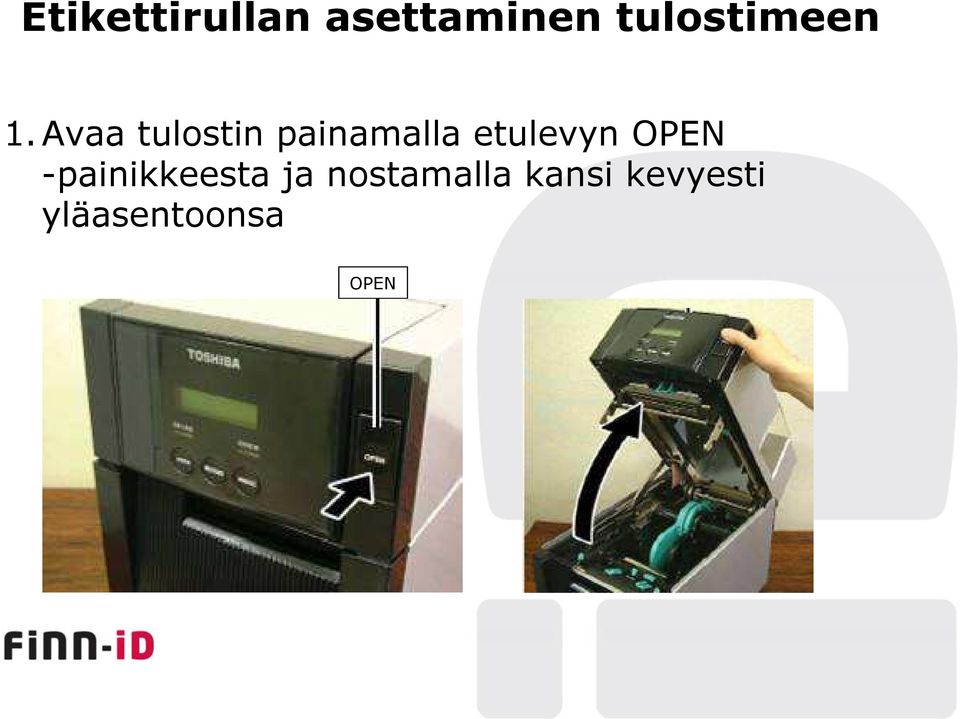

3 Etikettirullan asettaminen tulostimeen 1.Avaa tulostin painamalla etulevyn OPEN -painikkeesta ja nostamalla kansi kevyesti yläasentoonsa OPEN

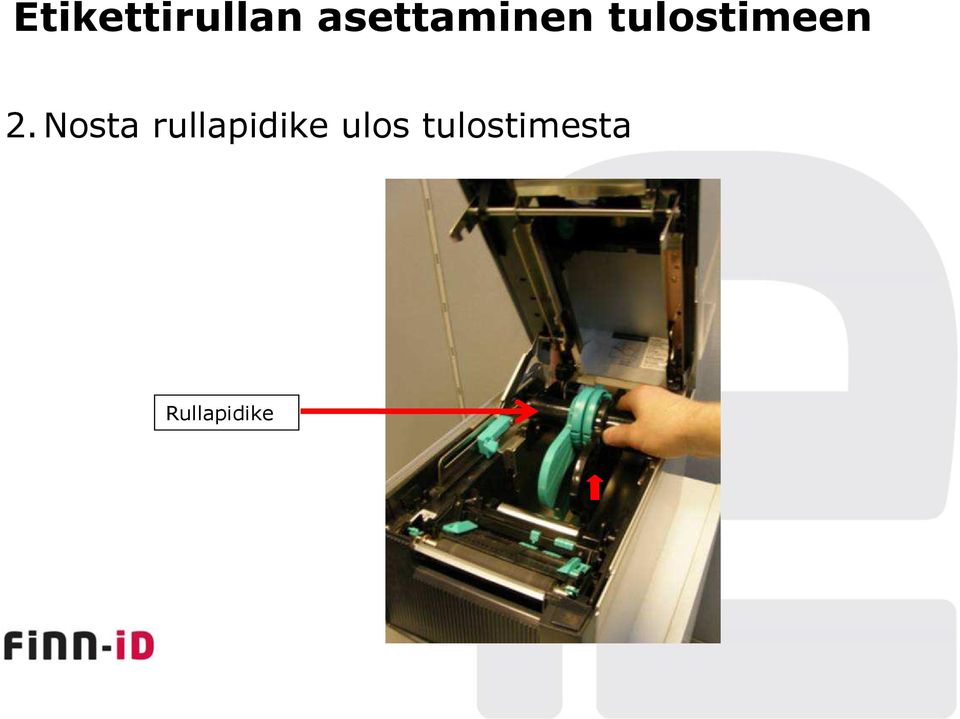

4 Etikettirullan asettaminen tulostimeen 2.Nosta rullapidike ulos tulostimesta Rullapidike

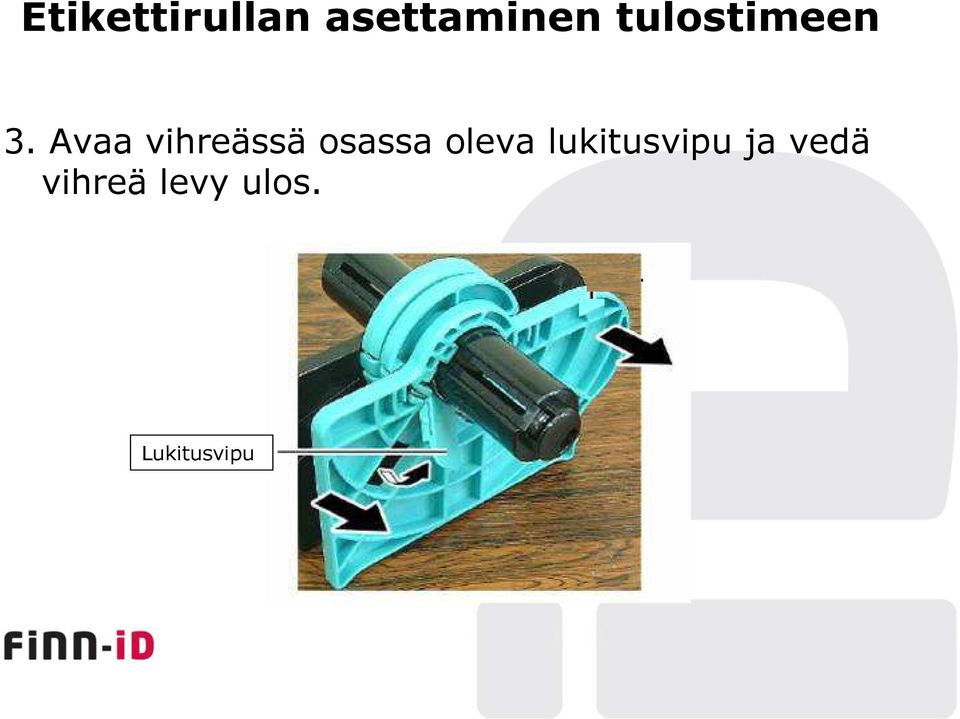

5 Etikettirullan asettaminen tulostimeen 3. Avaa vihreässä osassa oleva lukitusvipu ja vedä vihreä levy ulos. Lukitusvipu

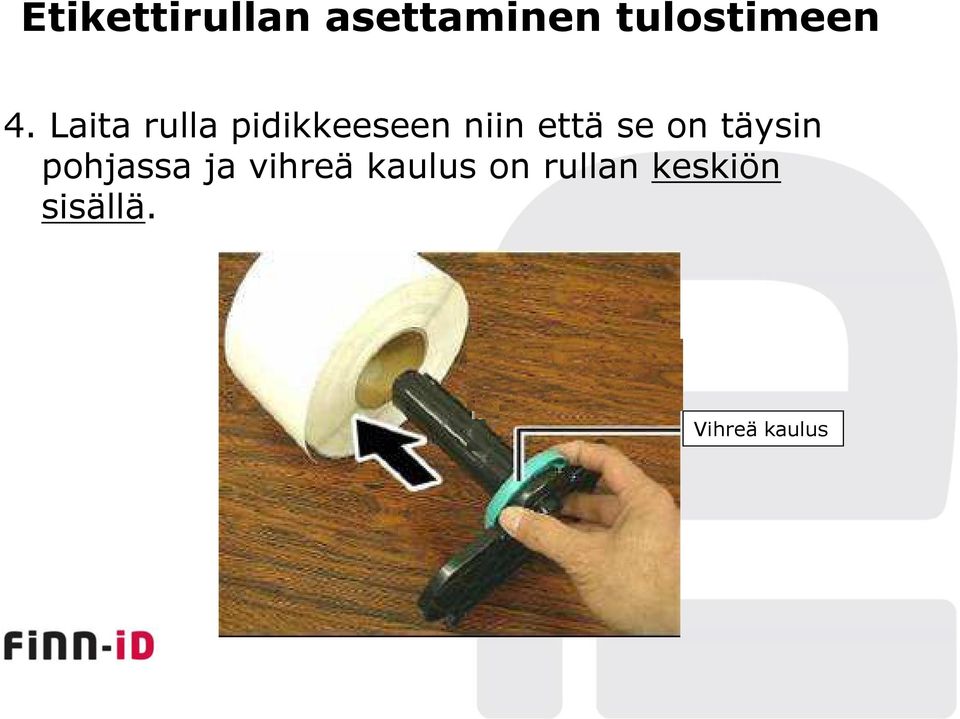

6 Etikettirullan asettaminen tulostimeen 4. Laita rulla pidikkeeseen niin että se on täysin pohjassa ja vihreä kaulus on rullan keskiön sisällä. Vihreä kaulus

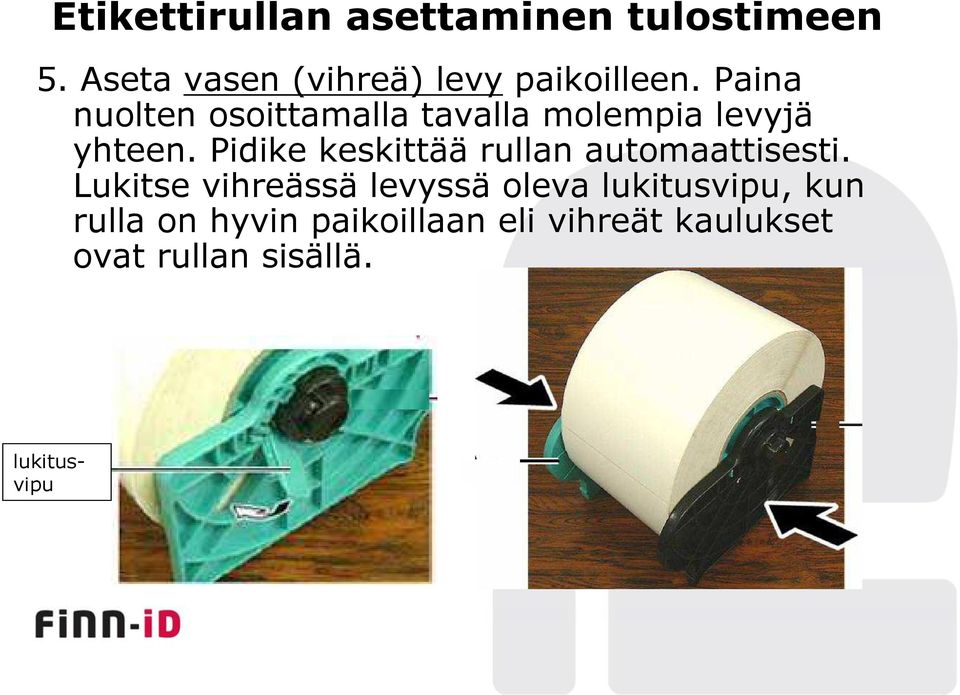

7 Etikettirullan asettaminen tulostimeen 5. Aseta vasen (vihreä) levy paikoilleen. Paina nuolten osoittamalla tavalla molempia levyjä yhteen. Pidike keskittää rullan automaattisesti. Lukitse vihreässä levyssä oleva lukitusvipu, kun rulla on hyvin paikoillaan eli vihreät kaulukset ovat rullan sisällä. lukitusvipu

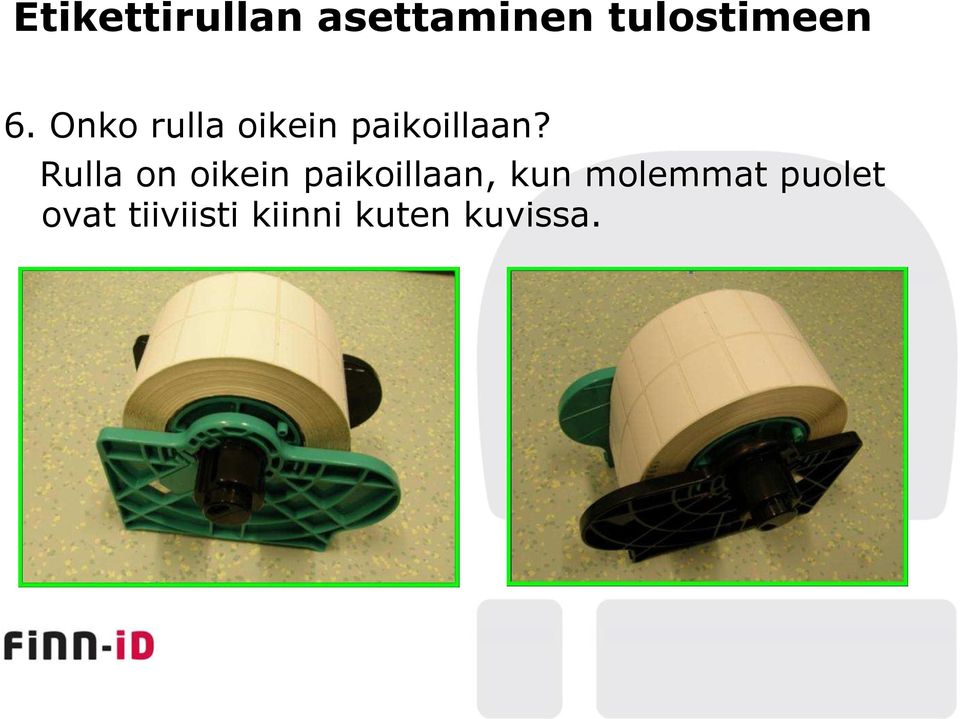

8 Etikettirullan asettaminen tulostimeen 6. Onko rulla oikein paikoillaan? Rulla on oikein paikoillaan, kun molemmat puolet ovat tiiviisti kiinni kuten kuvissa.

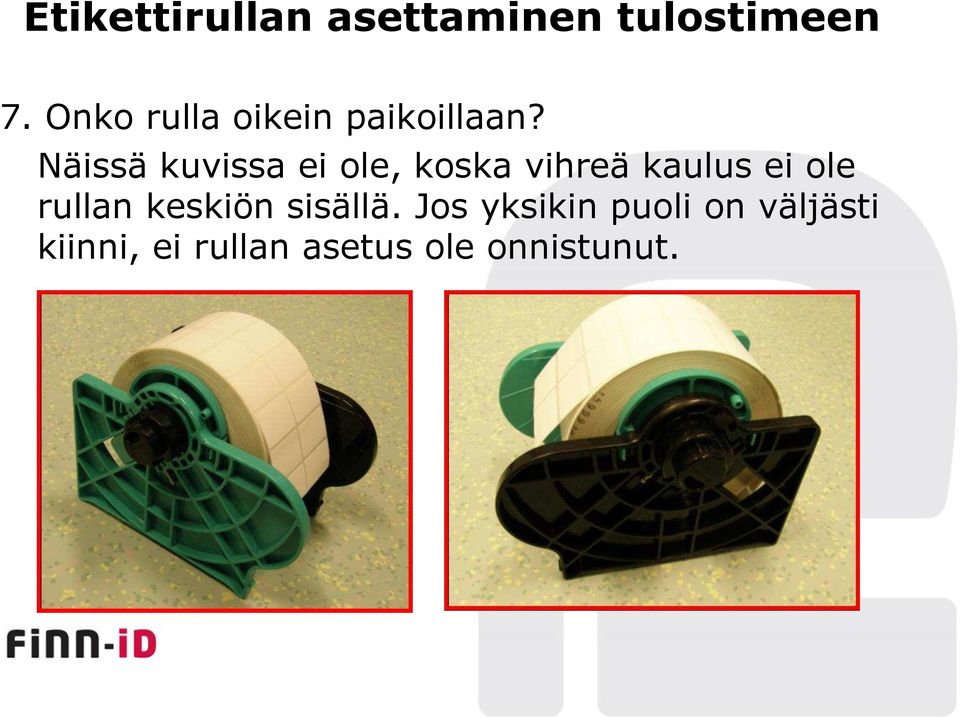

9 Etikettirullan asettaminen tulostimeen 7. Onko rulla oikein paikoillaan? Näissä kuvissa ei ole, koska vihreä kaulus ei ole rullan keskiön sisällä. Jos yksikin puoli on väljästi kiinni, ei rullan asetus ole onnistunut.

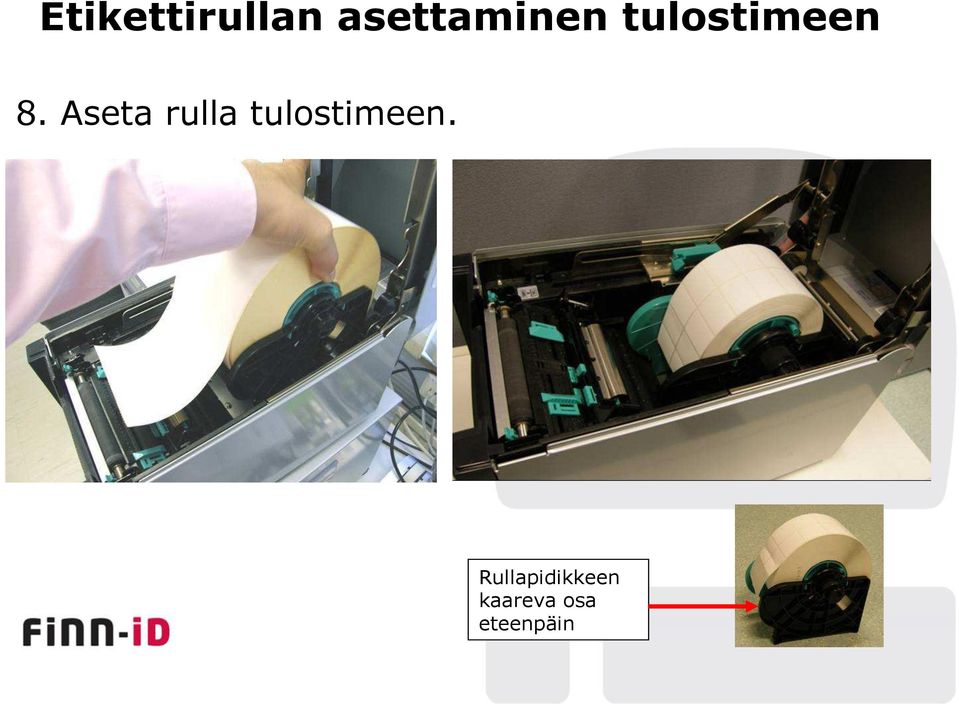

10 Etikettirullan asettaminen tulostimeen 8. Aseta rulla tulostimeen. Rullapidikkeen kaareva osa eteenpäin

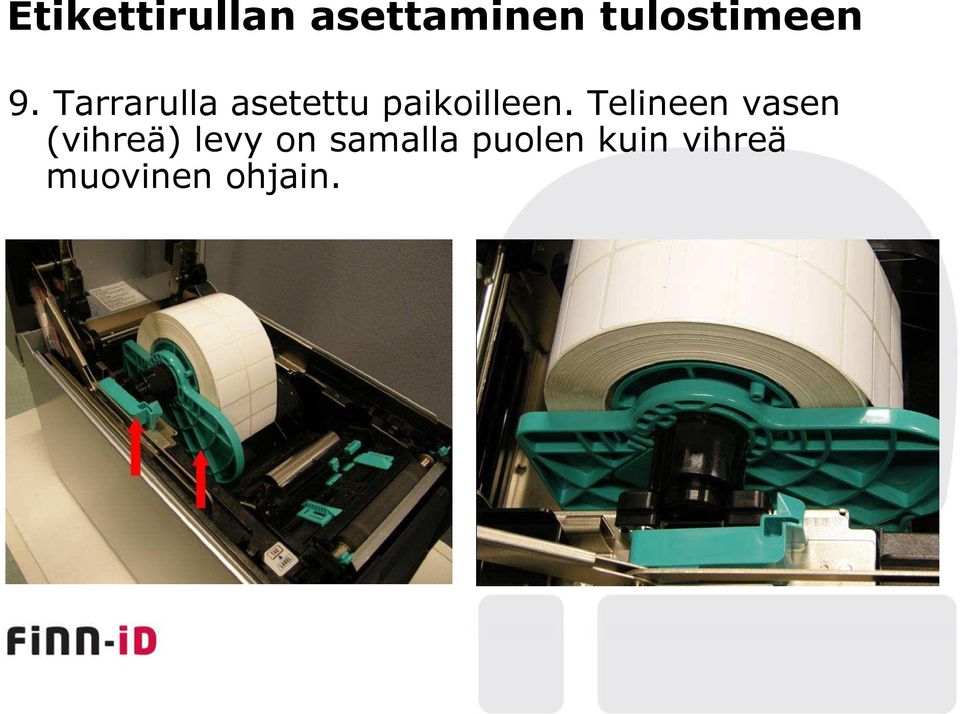

11 Etikettirullan asettaminen tulostimeen 9. Tarrarulla asetettu paikoilleen. Telineen vasen (vihreä) levy on samalla puolen kuin vihreä muovinen ohjain.

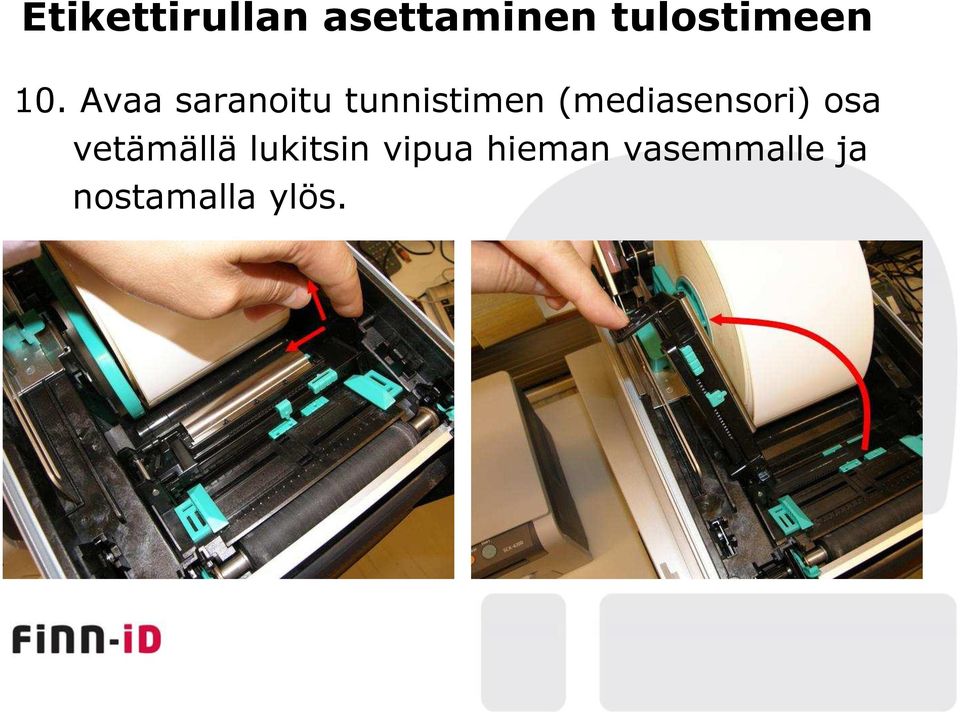

12 Etikettirullan asettaminen tulostimeen 10. Avaa saranoitu tunnistimen (mediasensori) osa vetämällä lukitsin vipua hieman vasemmalle ja nostamalla ylös.

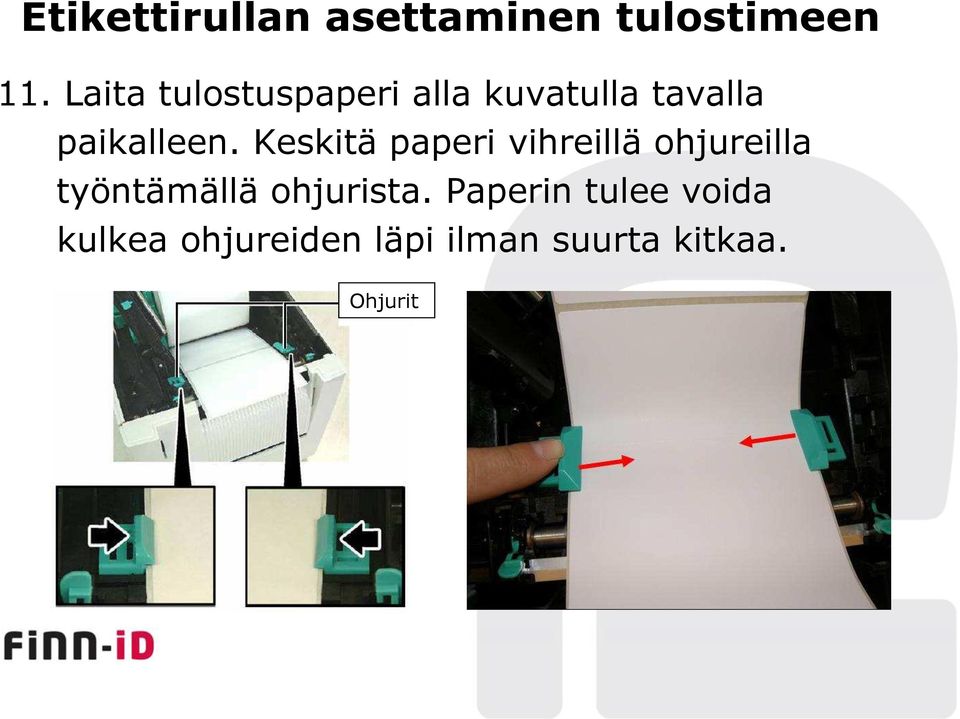

13 Etikettirullan asettaminen tulostimeen 11. Laita tulostuspaperi alla kuvatulla tavalla paikalleen. Keskitä paperi vihreillä ohjureilla työntämällä ohjurista. Paperin tulee voida kulkea ohjureiden läpi ilman suurta kitkaa. Ohjurit

14 Etikettirullan asettaminen tulostimeen 12. Palauta ylös nostamasi tunnistimen osa paperin päälle kunnes se lukittuu paikalleen. Mediasensori Lukitsin

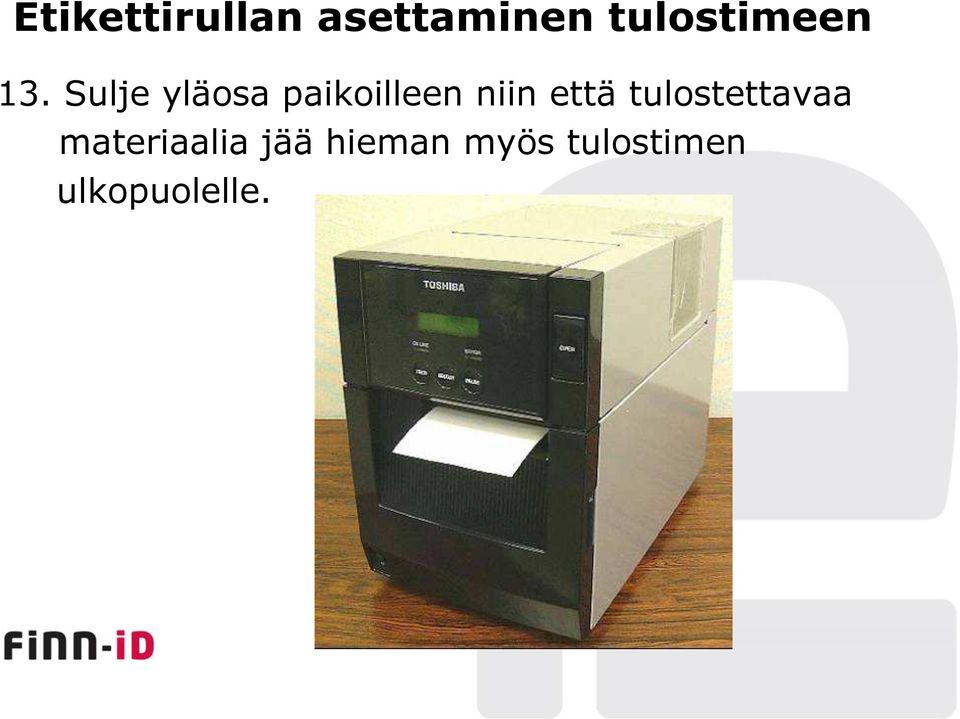

15 Etikettirullan asettaminen tulostimeen 13. Sulje yläosa paikoilleen niin että tulostettavaa materiaalia jää hieman myös tulostimen ulkopuolelle.

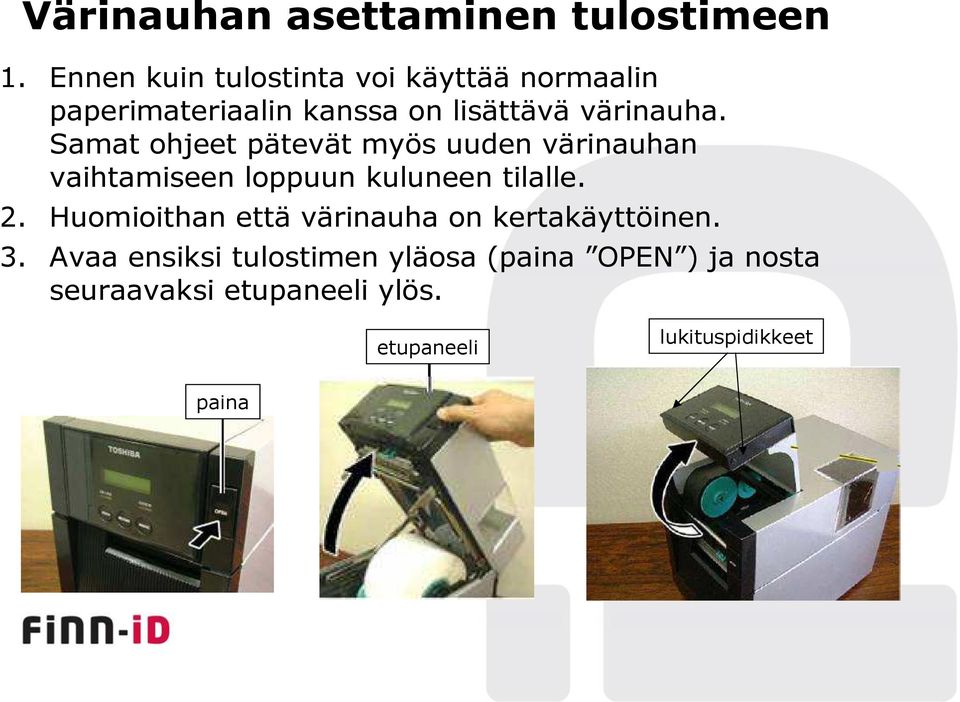

16 Värinauhan asettaminen tulostimeen 1. Ennen kuin tulostinta voi käyttää normaalin paperimateriaalin kanssa on lisättävä värinauha. Samat ohjeet pätevät myös uuden värinauhan vaihtamiseen loppuun kuluneen tilalle. 2. Huomioithan että värinauha on kertakäyttöinen. 3. Avaa ensiksi tulostimen yläosa (paina OPEN ) ja nosta seuraavaksi etupaneeli ylös. etupaneeli lukituspidikkeet paina

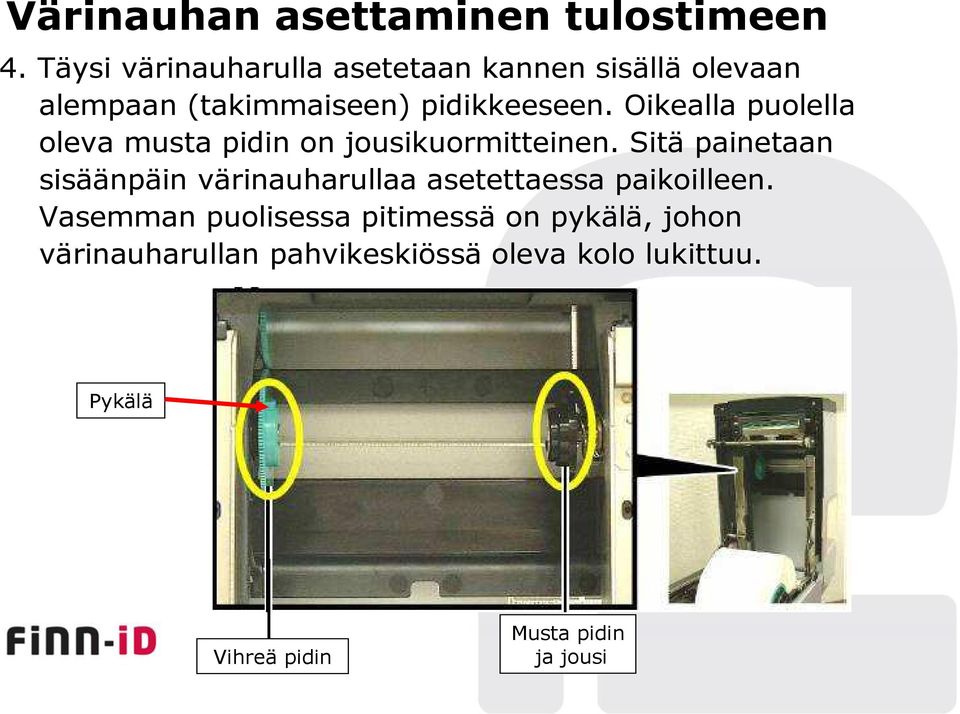

17 Värinauhan asettaminen tulostimeen 4. Täysi värinauharulla asetetaan kannen sisällä olevaan alempaan (takimmaiseen) pidikkeeseen. Oikealla puolella oleva musta pidin on jousikuormitteinen. Sitä painetaan sisäänpäin värinauharullaa asetettaessa paikoilleen. Vasemman puolisessa pitimessä on pykälä, johon värinauharullan pahvikeskiössä oleva kolo lukittuu. Pykälä Vihreä pidin Musta pidin ja jousi

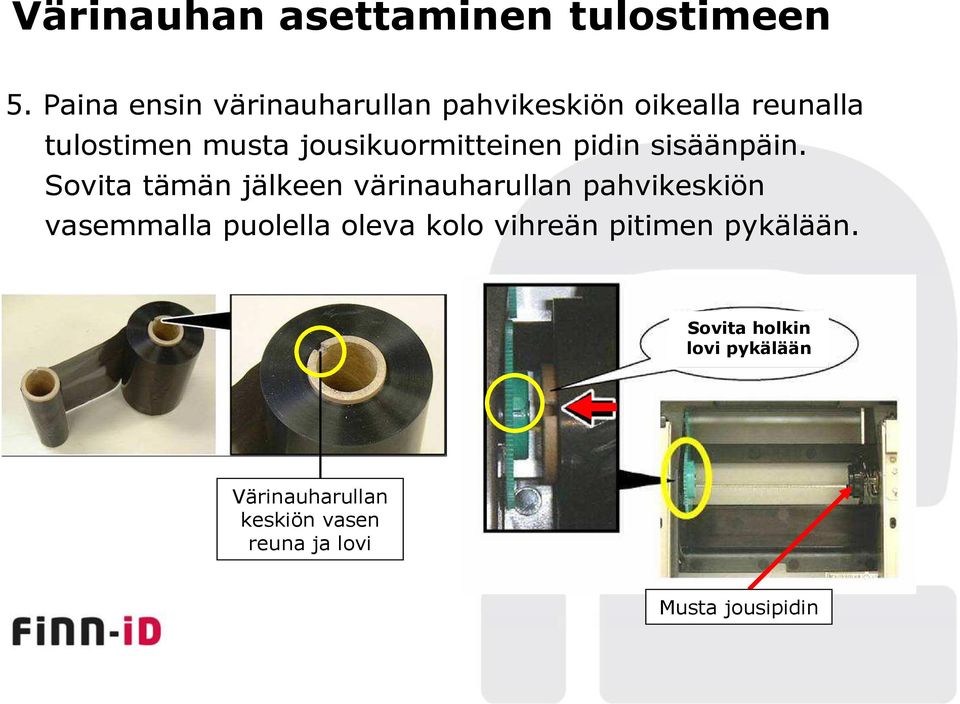

18 Värinauhan asettaminen tulostimeen 5. Paina ensin värinauharullan pahvikeskiön oikealla reunalla tulostimen musta jousikuormitteinen pidin sisäänpäin. Sovita tämän jälkeen värinauharullan pahvikeskiön vasemmalla puolella oleva kolo vihreän pitimen pykälään. Sovita holkin lovi pykälään Värinauharullan keskiön vasen reuna ja lovi Musta jousipidin

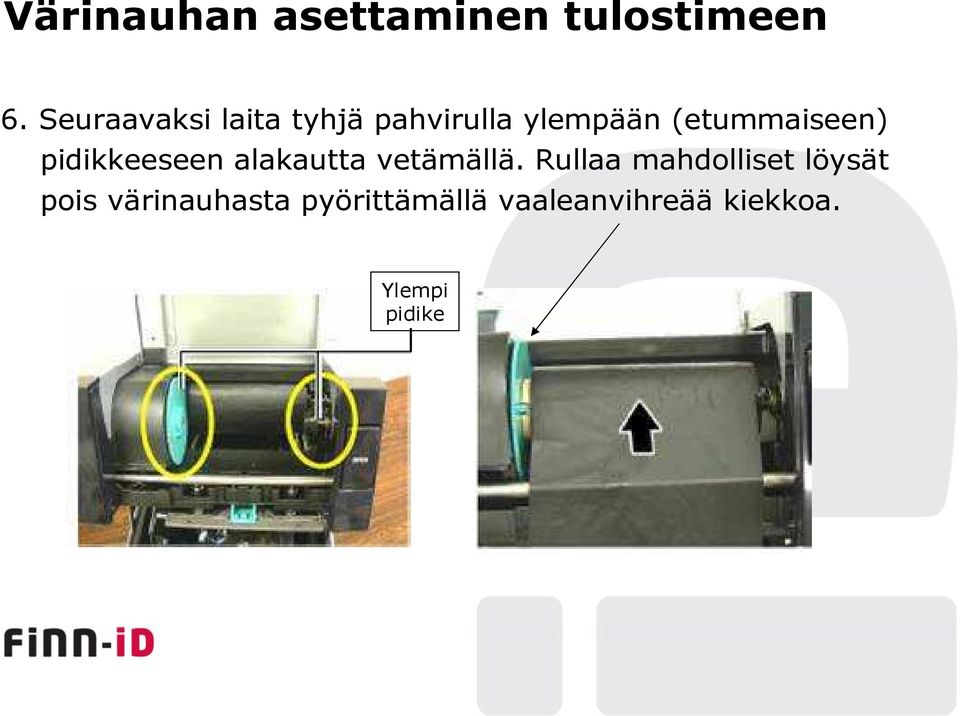

19 Värinauhan asettaminen tulostimeen 6. Seuraavaksi laita tyhjä pahvirulla ylempään (etummaiseen) pidikkeeseen alakautta vetämällä. Rullaa mahdolliset löysät pois värinauhasta pyörittämällä vaaleanvihreää kiekkoa. Ylempi pidike

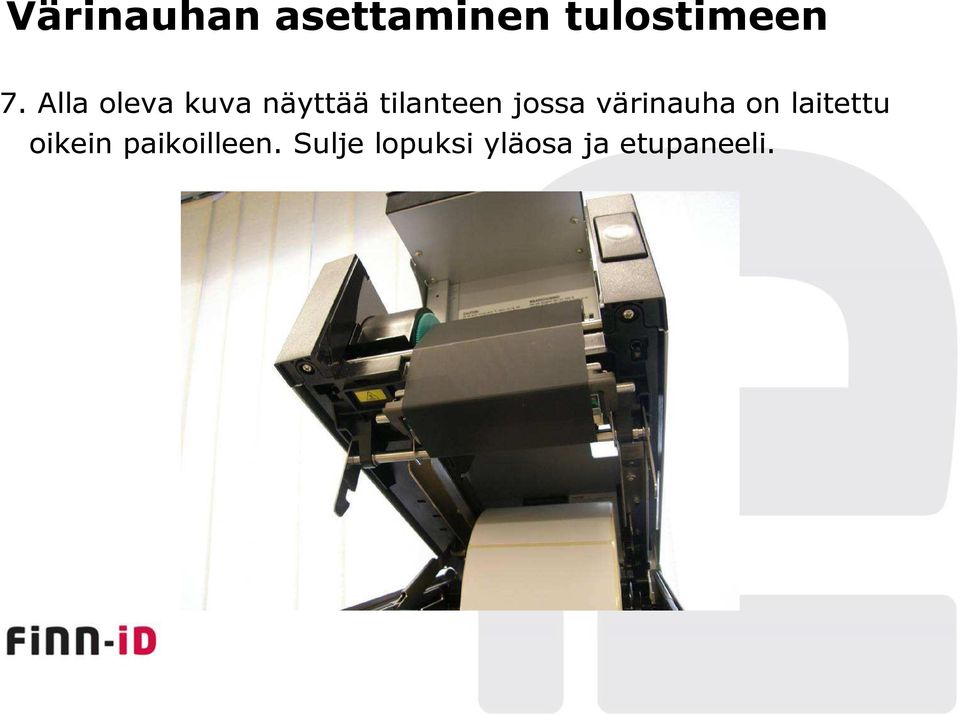

20 Värinauhan asettaminen tulostimeen 7. Alla oleva kuva näyttää tilanteen jossa värinauha on laitettu oikein paikoilleen. Sulje lopuksi yläosa ja etupaneeli.

21 Tarravälitunnistimen paikan asetus 1. Tarravälitunnistin (mediasensori) kohdistetaan tulostimeen niin että tunnistin näkee etiketin ja etikettivälit. Tarravälin lukulinja

22 Tarravälitunnistimen paikan asetus 2. Mediasensorin paikan säätö tapahtuu siirtämällä sensorin ala- ja yläosaa erikseen. Alaosan kohdistus: Sensorin alaosa Läpivalaisevan sensorin paikka (pyöreä) Siirrä tarvittaessa sensorin paikkaa tästä

23 Tarravälitunnistimen paikan asetus 3. Mediasensorin yläosa kohdistetaan samaan linjaan alaosan kanssa. Yläosan kohdistus: Kohdistuspiste Siirrä tarvittaessa sensorin yläosan paikkaa tästä

24 Tarravälitunnistimen paikan asetus 4. Mediasensorin ylä- ja alaosa on säädetty kohdakkain tarravälin tunnistamiseen.

25 Yleisimmät virheilmoitukset ja syyt PAPER JAM Tulostin ei tunnista tarran väliä / mustaa merkkiä. Sovelluksesta on valittu käyttöön väärä sensori eli materiaali ei vastaa ajurin asetusta. Sovelluksesta on asetettu tarran pituus väärin. Tulostin mittaa tarran pituuden ja odottaa sen jälkeen sensorin ilmoitusta, ja vertaa sitä tulostuskäskyssä tulleeseen tarrakokoon. Sensoria ei ole kohdistettu tarran päälle ja/tai sensorin ylä- ja alaosa eivät ole vastakkain. Likaa sensorissa tai vaatii säädön.

26 Yleisimmät virheilmoitukset ja syyt RIBBON ERROR Värinauhamoottorit eivät pyöri tasatahtia. Värinauha puuttuu tai on loppu. Värinauha on asetettu huolimattomasti paikoilleen. Jos lämpöherkkä etiketti käytössä, värinauhaa ei tarvita. Vaihda ajurista tulostustavaksi lämpömenetelmä / suora lämpö.
