Peikko NIRO. Ulokeparvekeraudoite. Tekninen käyttöohje. Versio: FI 10/2012 Laskentanormit: EC+NA Betoniyhdistyksen käyttöseloste BY 5 B-EC 2 n:o 88
|
|
- Juha-Pekka Hiltunen
- 7 vuotta sitten
- Katselukertoja:
Transkriptio
1 Peikko NIRO Ulokeparvekeraudoite Versio: FI 10/2012 Laskentanormit: EC+NA Betoniyhdistyksen käyttöseloste BY 5 B-EC 2 n:o 88 Tekninen käyttöohje
2 NIRO ulokeparvekeraudoite Kannake ulokeparvekkeisiin eisiin kylmäsiltakatkolla Kannakkeen etuja Rakennesuunnittelija voi valita kannakkeet itse rakennustavan ja -järjestelmän mukaan Kannakkeet ovat kevyitä käsitellä elementtitehtaalla Paikallinen valmistus takaa nopeat toimitukset ja sopivat eräkoot Palosuojaus vakiona Peikko NIRO parvekeraudoitteella parvekelaatta kannatetaan rakennuksen välipohjasta eriste-elementin läpi. Parvekelaatta kannatetaan ulokkeena. NIROn 80 mm paksun eristeen läpi menevät kannatusosat ovat ruostumattomasta teräksestä valmistettuja C-profiileja. Kannake valetaan kiinni parvekkeeseen elementtitehtaalla ja parveke kannakkeineen rakennustyömaalla välipohjaan. Asennus tapahtuu tukien varaan esikorotus huomioiden.
3 Sisällys Tietoa Peikko NIROsta 4 1. Peikko NIROn ominaisuudet Rakenteellinen toiminta Käytön rajoitukset Kuormitus ja ympäristöolosuhteet Toiminta parvekelaatan ja välipohjan kanssa Kannakkeen sijainti Muita ominaisuuksia Kestävyydet...7 Peikko NIROn valitseminen 9 Liite A Mitoituskestävyydet 12 Liite B Esimerkkilaskenta 14 Liite C Peikko NIRO-elementtien esittäminen piirustuksissa 16 Peikko NIROn asentaminen viimeinen aukeama

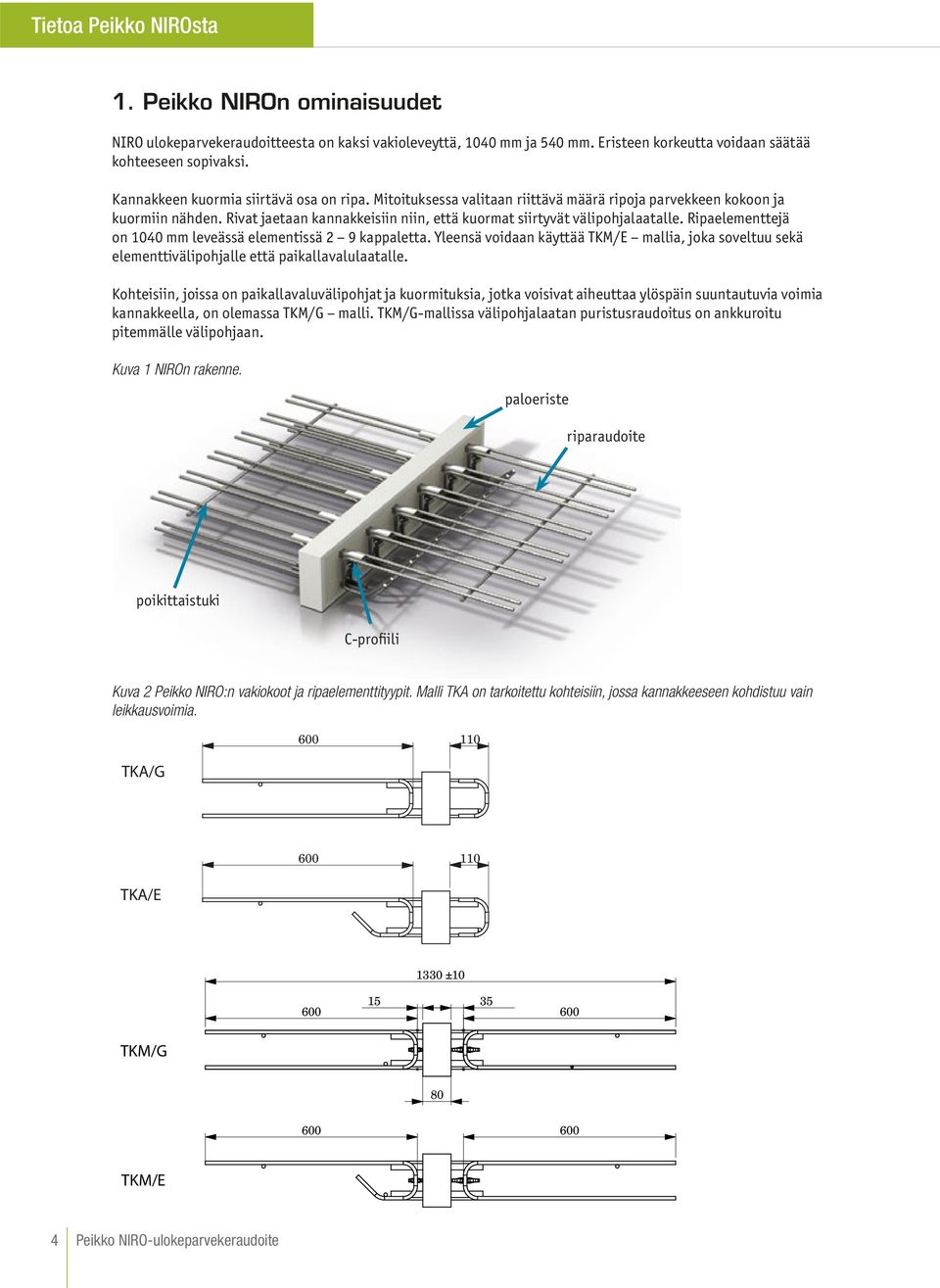

4 Tietoa Peikko NIROsta 1. Peikko NIROn ominaisuudet NIRO ulokeparvekeraudoitteesta on kaksi vakioleveyttä, 1040 mm ja 540 mm. Eristeen korkeutta voidaan säätää kohteeseen sopivaksi. Kannakkeen kuormia siirtävä osa on ripa. Mitoituksessa valitaan riittävä määrä ripoja parvekkeen kokoon ja kuormiin nähden. Rivat jaetaan kannakkeisiin niin, että kuormat siirtyvät välipohjalaatalle. Ripaelementtejä on 1040 mm leveässä elementissä 2 9 kappaletta. Yleensä voidaan käyttää TKM/E mallia, joka soveltuu sekä elementtivälipohjalle että paikallavalulaatalle. Kohteisiin, joissa on paikallavaluvälipohjat ja kuormituksia, jotka voisivat aiheuttaa ylöspäin suuntautuvia voimia kannakkeella, on olemassa TKM/G malli. TKM/G-mallissa välipohjalaatan puristusraudoitus on ankkuroitu pitemmälle välipohjaan. Kuva 1 NIROn rakenne. paloeriste riparaudoite poikittaistuki C-profiili Kuva 2 Peikko NIRO:n vakiokoot ja ripaelementtityypit. Malli TKA on tarkoitettu kohteisiin, jossa kannakkeeseen kohdistuu vain leikkausvoimia. TKA/G TKA/E ± TKM/G TKM/E 4 Peikko NIRO-ulokeparvekeraudoite

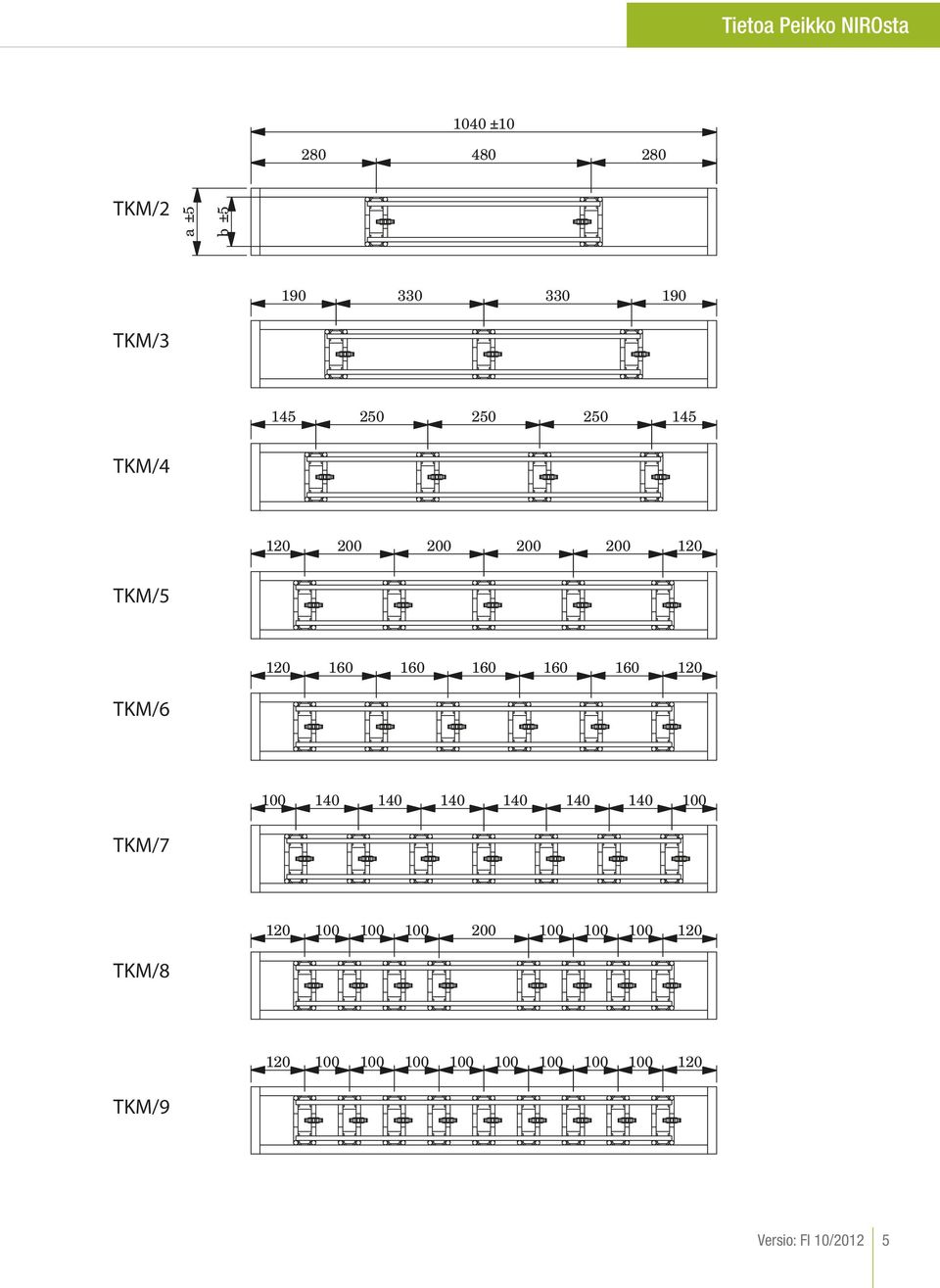

5 Tietoa Peikko NIROsta 1040 ± TKM/2 ±5 a ±5 b TKM/ TKM/ TKM/ TKM/ TKM/ TKM/ TKM/9 Versio: FI 10/2012 5

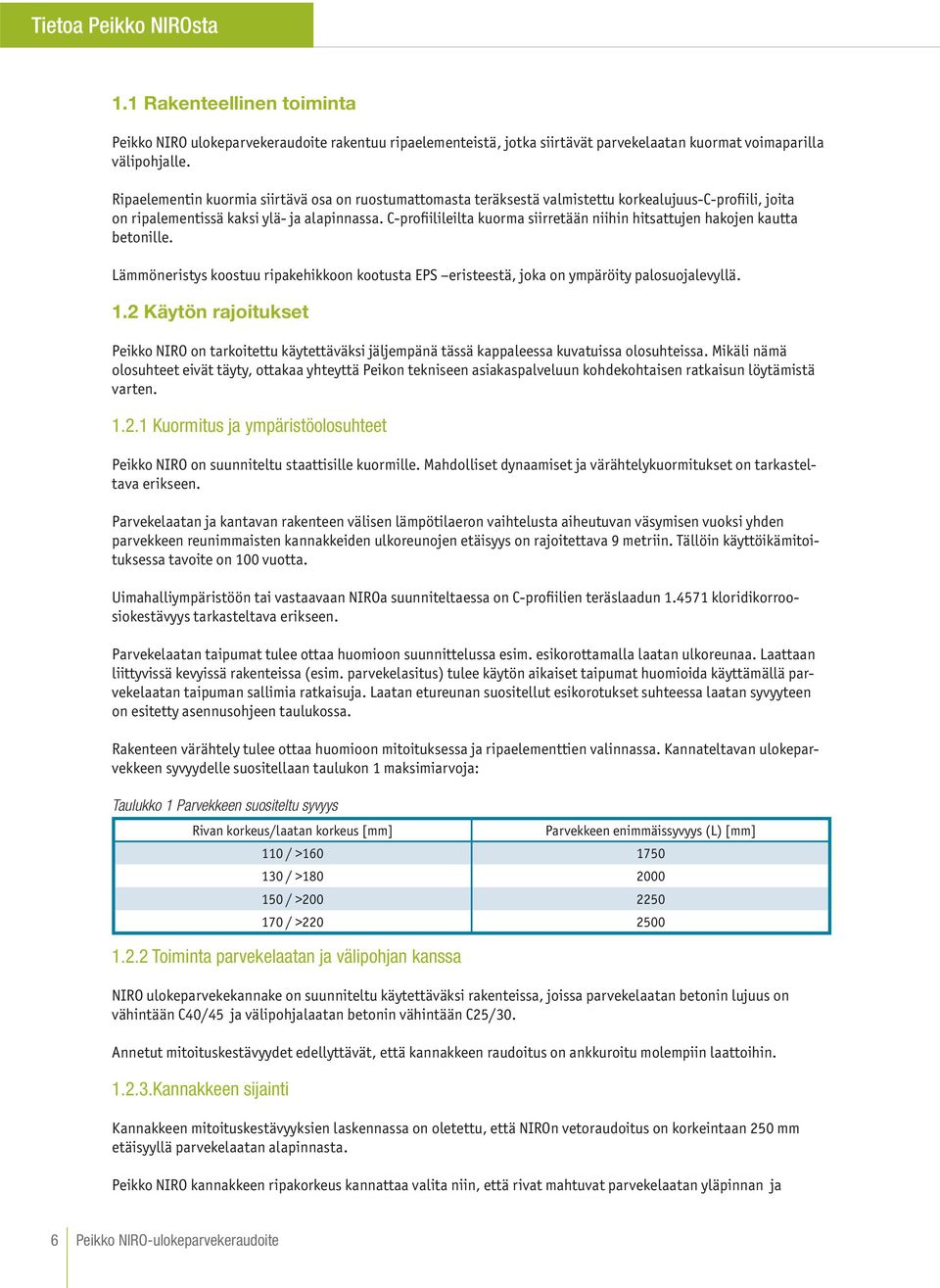

6 Tietoa Peikko NIROsta 1.1 Rakenteellinen toiminta Peikko NIRO ulokeparvekeraudoite rakentuu ripaelementeistä, jotka siirtävät parvekelaatan kuormat voimaparilla välipohjalle. Ripaelementin kuormia siirtävä osa on ruostumattomasta teräksestä valmistettu korkealujuus-c-profiili, joita on ripalementissä kaksi ylä- ja alapinnassa. C-profiilileilta kuorma siirretään niihin hitsattujen hakojen kautta betonille. Lämmöneristys koostuu ripakehikkoon kootusta EPS eristeestä, joka on ympäröity palosuojalevyllä. 1.2 Käytön rajoitukset Peikko NIRO on tarkoitettu käytettäväksi jäljempänä tässä kappaleessa kuvatuissa olosuhteissa. Mikäli nämä olosuhteet eivät täyty, ottakaa yhteyttä Peikon tekniseen asiakaspalveluun kohdekohtaisen ratkaisun löytämistä varten Kuormitus ja ympäristöolosuhteet Peikko NIRO on suunniteltu staattisille kuormille. Mahdolliset dynaamiset ja värähtelykuormitukset on tarkasteltava erikseen. Parvekelaatan ja kantavan rakenteen välisen lämpötilaeron vaihtelusta aiheutuvan väsymisen vuoksi yhden parvekkeen reunimmaisten kannakkeiden ulkoreunojen etäisyys on rajoitettava 9 metriin. Tällöin käyttöikämitoituksessa tavoite on 100 vuotta. Uimahalliympäristöön tai vastaavaan NIROa suunniteltaessa on C-profiilien teräslaadun kloridikorroosiokestävyys tarkasteltava erikseen. Parvekelaatan taipumat tulee ottaa huomioon suunnittelussa esim. esikorottamalla laatan ulkoreunaa. Laattaan liittyvissä kevyissä rakenteissa (esim. parvekelasitus) tulee käytön aikaiset taipumat huomioida käyttämällä parvekelaatan taipuman sallimia ratkaisuja. Laatan etureunan suositellut esikorotukset suhteessa laatan syvyyteen on esitetty asennusohjeen taulukossa. Rakenteen värähtely tulee ottaa huomioon mitoituksessa ja ripaelementtien valinnassa. Kannateltavan ulokeparvekkeen syvyydelle suositellaan taulukon 1 maksimiarvoja: Taulukko 1 Parvekkeen suositeltu syvyys Rivan korkeus/laatan korkeus [mm] Parvekkeen enimmäissyvyys (L) [mm] 110 / > / > / > / > Toiminta parvekelaatan ja välipohjan kanssa NIRO ulokeparvekekannake on suunniteltu käytettäväksi rakenteissa, joissa parvekelaatan betonin lujuus on vähintään C40/45 ja välipohjalaatan betonin vähintään C25/30. Annetut mitoituskestävyydet edellyttävät, että kannakkeen raudoitus on ankkuroitu molempiin laattoihin Kannakkeen sijainti Kannakkeen mitoituskestävyyksien laskennassa on oletettu, että NIROn vetoraudoitus on korkeintaan 250 mm etäisyyllä parvekelaatan alapinnasta. Peikko NIRO kannakkeen ripakorkeus kannattaa valita niin, että rivat mahtuvat parvekelaatan yläpinnan ja 6 Peikko NIRO-ulokeparvekeraudoite

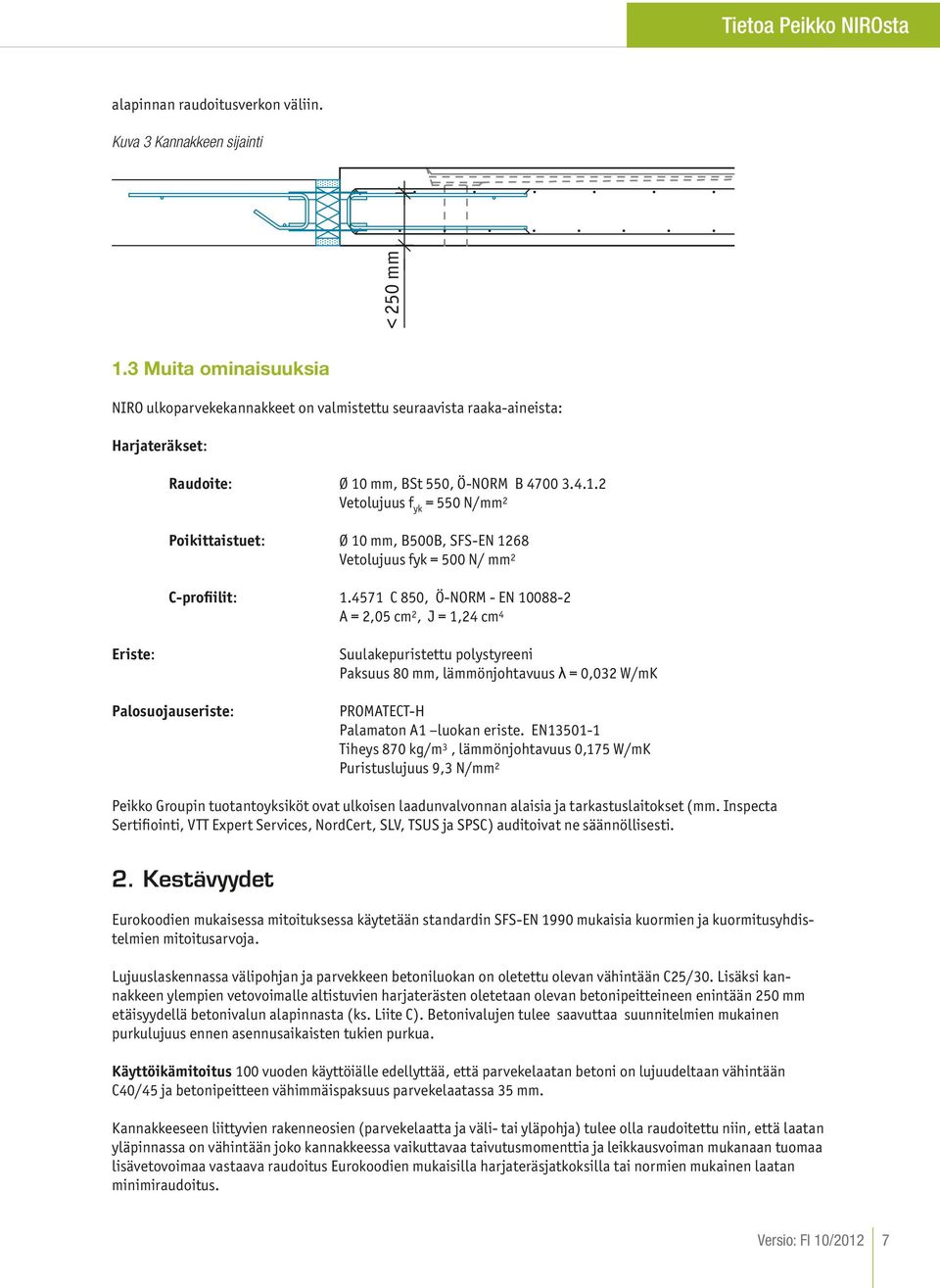

7 Tietoa Peikko NIROsta alapinnan raudoitusverkon väliin. Kuva 3 Kannakkeen sijainti < 250 mm 1.3 Muita ominaisuuksia NIRO ulkoparvekekannakkeet on valmistettu seuraavista raaka-aineista: Harjateräkset: Raudoite: Ø 10 mm, BSt 550, Ö-NORM B Vetolujuus f yk = 550 N/mm 2 Poikittaistuet: Ø 10 mm, B500B, SFS-EN 1268 Vetolujuus fyk = 500 N/ mm 2 C-profiilit: C 850, Ö-NORM - EN A = 2,05 cm 2, J = 1,24 cm 4 Eriste: Palosuojauseriste: Suulakepuristettu polystyreeni Paksuus 80 mm, lämmönjohtavuus λ = 0,032 W/mK PROMATECT-H Palamaton A1 luokan eriste. EN Tiheys 870 kg/m 3, lämmönjohtavuus 0,175 W/mK Puristuslujuus 9,3 N/mm 2 Peikko Groupin tuotantoyksiköt ovat ulkoisen laadunvalvonnan alaisia ja tarkastuslaitokset (mm. Inspecta Sertifiointi, VTT Expert Services, NordCert, SLV, TSUS ja SPSC) auditoivat ne säännöllisesti. 2. Kestävyydet Eurokoodien mukaisessa mitoituksessa käytetään standardin SFS-EN 1990 mukaisia kuormien ja kuormitusyhdistelmien mitoitusarvoja. Lujuuslaskennassa välipohjan ja parvekkeen betoniluokan on oletettu olevan vähintään C25/30. Lisäksi kannakkeen ylempien vetovoimalle altistuvien harjaterästen oletetaan olevan betonipeitteineen enintään 250 mm etäisyydellä betonivalun alapinnasta (ks. Liite C). Betonivalujen tulee saavuttaa suunnitelmien mukainen purkulujuus ennen asennusaikaisten tukien purkua. Käyttöikämitoitus 100 vuoden käyttöiälle edellyttää, että parvekelaatan betoni on lujuudeltaan vähintään C40/45 ja betonipeitteen vähimmäispaksuus parvekelaatassa 35 mm. Kannakkeeseen liittyvien rakenneosien (parvekelaatta ja väli- tai yläpohja) tulee olla raudoitettu niin, että laatan yläpinnassa on vähintään joko kannakkeessa vaikuttavaa taivutusmomenttia ja leikkausvoiman mukanaan tuomaa lisävetovoimaa vastaava raudoitus Eurokoodien mukaisilla harjateräsjatkoksilla tai normien mukainen laatan minimiraudoitus. Versio: FI 10/2012 7
8 Tietoa Peikko NIROsta NIROn U-hakojen sisään suositellaan asennettavaksi muutama poikittainen Ø8 tai Ø10 harjateräs parveke- ja välipohjalaattaan kannakkeiden leveydelle laatan poikittaisten jännitysten hallitsemiseksi. Kuva 4 Suositellut lisäteräkset lisäteräkset Ø8/Ø10 lisäteräkset Ø8/Ø10 Kannakkeessa vaikuttava leikkausvoima siirretään puolestaan liittyville rakenteille laatan reunaan sijoitettavien reunahakojen välityksellä, jollei sen voida olettaa siirtyvän suoraan puristuksena alapuoleiselle kantavalle rakenteelle (Liite C). Peikko NIROn yksittäisen rivan kestävyydet on esitetty Liitteen A taulukoissa ja käyrästöissä. Taulukon väliarvot voidaan interpoloida lineaarisesti. Ripaelementtien kestävyydet saadaan suoraan laskemalla yhteen yksittäisten ripojen kestävyydet. Mitoituksessa käytettävien voimasuureiden (M Rd ja V Rd ) määrittelykohta on esitetty kuvassa 5. Kuva 5 Mitoittavat voimasuureet. M Rd V Rd PARVEKELAATTA L 80 8 Peikko NIRO-ulokeparvekeraudoite
9 Peikko NIROn valitseminen Peikko NIRO kannakkeen valitseminen Valittaessa sopivinta Peikko NIRO ulokeparvekeraudoitetta tulee mm. seuraavat asiat ottaa huomioon: Kuormakestävyys ripaelementttien määrä Välipohjalaatan tyyppi ripaelementin tyyppi Parvekelaatan korkeus ripaelementin korkeus Parvekkeen leveys NIRO-elementtien määrä ja leveydet Parvekkeiden tuenta voidaanko kannakkeen ylimitoituksella vähentää tuentakustannuksia Haluttu betonin lujuus tukien poistohetkellä Kohteen rakennesuunnittelijan tulee huolehtia kannakkeessa vaikuttavien voimien siirtämisestä kantaville rakenteille. Suunniteltaessa parvekkeita Eurokoodien mukaan, on huomioitava kaidekuorma myös parvekkeen sivuilla. Jos parvekkeeseen on mahdollisuus asentaa jälkikäteen parvekelasit, on niiden aiheuttama lisäkuorma otettava huomioon jo suunnitteluvaiheessa. Joissain tapauksissa voi olla tarpeen laittaa parvekkeen reunoille esim. 540 mm levyinen kannake, jolla on isompi kestävyys. Yleensä voidaan käyttää TKM/E mallia, joka soveltuu sekä elementtivälipohjalle että paikallavalulaatalle. Kohteisiin, joissa on paikallavaluvälipohjat ja kuormituksia, jotka voisivat aiheuttaa ylöspäin suuntautuvia voimia kannakkeella, on olemassa TKM/G malli. Tässä mallissa välipohjalaatan puristusraudoitus on ankkuroitu valmiiksi pidemmälle välipohjaan. Kun raudoite-elementit asennetaan laatan alapinnan tasoon, saadaan raudoite-elementin harjateräksille 25 mm tai 45 mm betonipeitepaksuus, riippuen eristeen kokonaiskorkeudesta. Suurempien paksuuksien aikaansaamiseksi voidaan elementtiä nostaa ylöspäin suhteessa parvekelaattaan. Koska parveke-elementit yleensä valetaan yläpinta alaspäin, voidaan raudoitustyötä helpottaa asentamalla NIRO niin, että sen alemmat harjateräkset ovat 50 mm alapinnasta. Tällöin parvekkeen alapinnan verkko voidaan asentaa NIROn harjaterästen päälle. Kokonaistaloudellisin NIROn ripakorkeus on se suurin korkeus, joka mahtuu parvekkeen ylä- ja alapinnan verkon väliin. Käytettäessä irtotankoja raudoitukseen, on hyvä tapa asentaa irtotangot NIROn tartuntatankojen kanssa limittäin. Laattojen reunaan asennettavat reunan suuntaiset harjatangot voidaan asentaa U-haan sisäpuolelle ja sitoa kiinni kannakkeisiin. Laatan reunahakojen korkeus ja jako kannattaa mitoittaa siten, että korkeus on sama kuin Peikko NIROn rivan korkeus ja niiden jako täsmää ripaelementtien väleihin. Näin parveke-elementtivalmistajan ja rakennusurakoitsijan raudoitustyö on mahdollisimman esteetöntä. NIRO-kannakkeiden poikittaisista tukiraudoista voidaan tarvittaessa poistaa tanko ripojen välistä, jos ne ovat raudoituksessa tai asennuksessa tiellä. Katso kuva 10. Kannakkeet suositellaan mitoitettavan joko kokonaisista, 1040 mm, ja/tai puolikkaista, 540 mm leveistä kannake-elementeistä. Muun mittaisia elementtejä voidaan myös toimittaa. Nostoankkureiden kohdalle jätetään normaalisti 150 mm kolot, johon sisäkierrehylsyankkureita käytettäessä painelevyllinen nostolenkki mahtuu. Nämä ja muut kannakkeiden väliin jäävät kolot täytetään eristeellä työmaalla ennen raudoitusta ja betonivalua. Kuppiparvekkeissa voidaan kaivon kohdalla käyttää ripakorkeudeltaan matalampaa kannaketta tarvittavan betonipeitteen saavuttamiseksi. Kannake voidaan myös tilata erikoismallina, josta puuttuu ripa kaivon kohdalta. Väärinkäsitysten välttämiseksi suunnittelijan on esitettävä erikoismallit piirustuksina. Esimerkki on esitetty kuvassa 6. Versio: FI 10/2012 9
10 Peikko NIROn valitseminen Kuva 6 Esimerkki kuppiparvekkeen kaivon tarvitseman tilan ratkaisemisesta. Korkeissa rakennuksissa on joissain tapauksissa taloudellista käyttää kannakkeita joilla on suurempi kestävyys, jolloin ylimääräinen kapasiteetti käytetään ylempien parvekkeiden tukemiseen. Näin saadaan tarvittavien tukien määrää vähennettyä, kun kaikkia parvekkeiden tuentakuormia ei tarvitse viedä perustuksille, vaan tukia voidaan alhaalta vähentää betonin saavutettua suunnittelulujuutensa. Laskelmien mukaan NIROn ankkurointi lattialaattaan riittää, kun betonin puristuslujuus on tukien poistohetkellä C16/20, jos parveketta ei kuormiteta. Suunnittelijan on syytä varmistaa ankkuroinnin riittävyys kohdekohtaisesti ja lisätä tieto asennussuunnitelmaan. Kuva 7 Perustyypit 1330 ± TKM/G TKM/E Merkinnät: Toimittaja Tuote TKM ripojen lkm Peikko NIRO TKM/ G / E ripakorkeus [cm] eristeen korkeus [cm] 15 / 17 / 19 / 21 / 23 / 25 / / 19 / 21 / 23 / 25 / / 21 / 23 / 25 / / 23 / 25 / 27 Ripatyyppi Palosuojaus Eriste-elementin pituus [mm] F90 540/ Peikko NIRO-ulokeparvekeraudoite
11 Peikko NIROn valitseminen Peikko NIRO TKM/4G 17/21 F (tässä tapauksessa elementti on puolikas TKM/4G, eli siinä on 2 ripaa) Peikko NIRO TKM/7E 11/17 F (1040 mm pitkä, kuorilaattavälipohjalle tarkoitettu elementti 7 rivalla) Peikko NIRO TKM/7G 15/25 F (tässä tapauksessa elementti on puolikas TKM/8G:stä, eli siinä on 4 ripaa) Versio: FI 10/
12 Liite A Mitoituskestävyydet Liite A: Mitoituskestävyydet Yksittäisen rivan mitoituskestäyydet Kannakkeen korkeus 110 mm Laatan paksuus >160 mm Kannakkeen korkeus 130 mm Laatan paksuus >180 mm Kannakkeen korkeus 150 mm Laatan paksuus >200 mm Kannakkeen korkeus 170 mm Laatan paksuus >220 mm M Rd /V Rd M Rd V Rd M Rd / V Rd M Rd V Rd M Rd /V Rd M Rd V Rd M Rd /V Rd M Rd V Rd 0,00 0,0 12,7 0,00 0,0 13,0 0,00 0,0 13,2 0,00 0,0 13,4 0,04 0,5 11,9 0,04 0,5 12,3 0,04 0,5 12,7 0,04 0,5 12,9 0,09 1,0 11,1 0,09 1,0 11,7 0,08 1,0 12,1 0,08 1,0 12,4 0,15 1,5 10,3 0,14 1,5 11,1 0,13 1,5 11,6 0,13 1,5 12,0 0,21 2,0 9,5 0,19 2,0 10,4 0,18 2,0 11,0 0,17 2,0 11,5 0,29 2,5 8,7 0,26 2,5 9,8 0,24 2,5 10,5 0,23 2,5 11,0 0,38 3,0 8,0 0,33 3,0 9,1 0,30 3,0 10,0 0,28 3,0 10,6 0,49 3,5 7,2 0,41 3,5 8,5 0,37 3,5 9,4 0,35 3,5 10,1 0,63 4,0 6,4 0,51 4,0 7,9 0,45 4,0 8,9 0,42 4,0 9,6 0,80 4,5 5,6 0,63 4,5 7,2 0,54 4,5 8,3 0,49 4,5 9,2 1,04 5,0 4,8 0,76 5,0 6,6 0,64 5,0 7,8 0,57 5,0 8,7 1,34 5,5 4,1 0,93 5,5 5,9 0,75 5,5 7,3 0,67 5,5 8,2 2,00 6,0 3,0 1,13 6,0 5,3 0,90 6,0 6,7 0,77 6,0 7,8-6,5-1,38 6,5 4,7 1,05 6,5 6,2 0,89 6,5 7,3 1,75 7,0 4,0 1,25 7,0 5,6 1,03 7,0 6,8 75,00 7,5 0,1 1,47 7,5 5,1 1,17 7,5 6,4-8,0-1,74 8,0 4,6 1,36 8,0 5,9 2,43 8,5 3,5 1,57 8,5 5,4-9,0-1,80 9,0 5,0 2,11 9,5 4,5 14,29 10,0 0,7 12 Peikko NIRO-ulokeparvekeraudoite
13 Liite A Mitoituskestävyydet MITOITUSKÄYRÄSTÖT Kapasiteettikäyrästöissä esitetyt voimasuureet (M Rd ja V Rd ) ovat murtorajatilan arvoja. V Rd [kn] V Rd [kn] Rivan korkeus 110 mm M Rd [kn] RH110 Rivan korkeus 150 mm M Rd [kn] RH150 V Rd [kn] V Rd [kn] Rivan korkeus 130 mm M Rd [kn] RH130 Rivan korkeus 170 mm M Rd [kn] RH170 Versio: FI 10/
14 Liite B Esimerkkilaskenta Liite B: Esimerkkilaskenta Rakenteen mitat ovat: - parvekelaatan syvyys - parvekelaatan paksuus - kaiteen korkeus L 2.0m H 0.25m h 1.2m Kuormitukset (metriä kohden): - parvekelaatan omapaino g k 25 kn m 3 H 1 m g k 6.25 kn m - kaidekuorma G G k 0.5 kn - kaidekuorma Q Q k 0.5 kn - hyötykuorma q k 2.5 kn m Lasketaan mitoittavat voimasuureet (vaakasuuntaisen hyötykuorman vaikutus voidaan tässä jättää huomioimatta) eurokoodien mukaan parvekkeen reunassa (K FI = 1): 14 Peikko NIRO-ulokeparvekeraudoite
15 Liite B Esimerkkilaskenta Kuormitustapaus 1: 1.15 g k 1.5 q k M d_1 L G 2 k L 1.5 Q k h M d_ knm V d_ g k 1.5 q k L 1.15 G k V d_ kn Kuormitustapaus 2: 1.35 g k M d_2 L G 2 k L M d_ knm V d_ g k L 1.35 G k V d_ kn Kuormitustapaus 1 on mitoittava! Lasketaan momentin ja leikkausvoiman suhde: M d_ V d_1 m Valitaan taulukosta kannakkeen korkeudeksi 170 mm, jolloin kapasiteeteiksi saadaan edellä lasketulla voimasuureiden suhteella: M u V u 7.1 knm 6.7 kn Lasketaan tarvittavien kannakkeiden lukumäärä metriä kohden: M d_1 V d_1 n teor max M u V n teor 3.37 u n tod ceil n teor n tod 4 Valitaan siis tuotteeksi TKM-4G 17/22 F90, jolloin kannakkeiden jako saa olla enintään... n tod m n teor m Versio: FI 10/

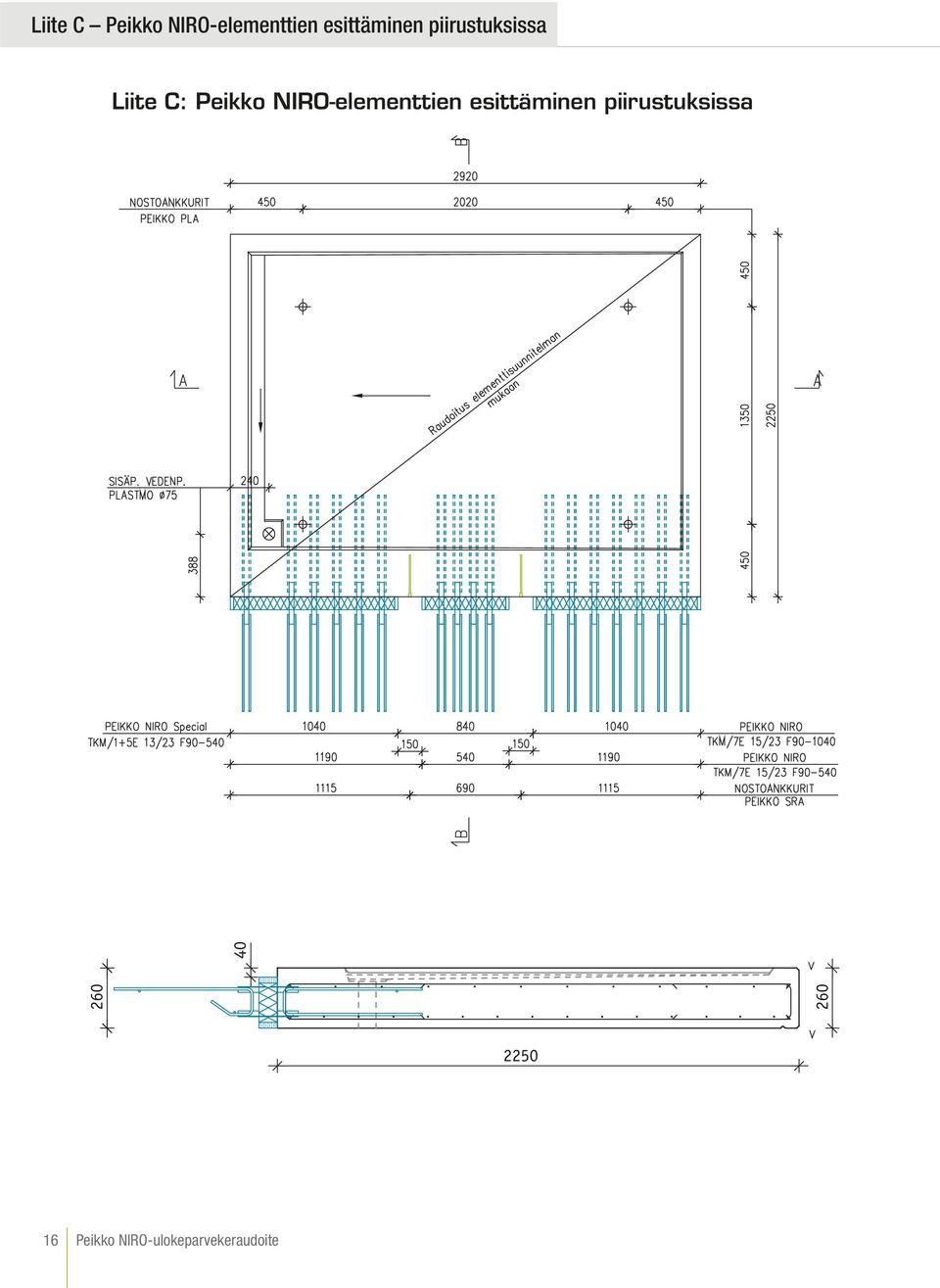

16 Liite C Peikko NIRO-elementtien esittäminen piirustuksissa Liite C: Peikko NIRO-elementtien esittäminen piirustuksissa Peikko NIRO-ulokeparvekeraudoite
17 Liite C Peikko NIRO-elementtien esittäminen piirustuksissa Esimerkkileikkauspiirustus rakenteesta Versio: FI 10/
18 Peikko NIROn asentaminen Peikko NIRO ulokeparvekeraudoitteen asentaminen Elementtitehtaalla Elementit toimitetaan sidottuina eurolavoille.. Varastoitaessa NIROja ulkotiloissa on varmistettava, että eristeen päällä oleva suojamuovi on ehjä. Kuva 8 Kuljetuspakkaus Kuva 9 Esimerkki NIROjen tukemisesta muottipedille. NIRO-kannakkeet asetellaan muottipedille suunnitelman mukaisesti. Oikean korkeuden saavuttamiseksi pedille voidaan rakentaa hylly, johon NIROt asetellaan ennen valua. NIRO-raudoitelementit asennetaan suunnitelmien mukaan muottiin. Asennussuunta on merkitty paloeristeeseen liimattuun tuotetarraan. Ripakehikkoon hitsatut poikittaisraudat voidaan tarvittaessa katkaista paikalleen asennuksen yhteydessä raudoittamisen helpottamiseksi. Katso kuva 10. Ennen betonivalua on hyvä tukea kannakkeet niiden päistä kuvan 8 mukaan. Kuva 10 Ohjeita raudoitukseen. Tukirautojen ripojen välinen osa voidaan poistaa Vetoraudoituksen limitys
19 Peikko NIROn asentaminen Työmaalla Parvekelaattaan/parvekelaattamuottiin säädetään taulukon 5 mukainen esikorotus. Parvekelaatan esikorotus. Parvekelaatan paksuus [mm] Rivan korkeus [mm] Esikorotus (mm parvekkeen syvyysmetriä kohden) , , , ,80 Laattaelementeissä kyljestänosto-nostoankkurien kohdalle asennetaan eristeet. Raudoite sidotaan muuhun raudoitukseen ja laatta valetaan. Betonin saavutettua suunnitelmien mukaisen purkulujuuden voidaan muotit ja tuet purkaa. 12mm Kuva 11 Tukirautojen poisto-ohje. Tukirautojen ripojen välinen osa voidaan poistaa

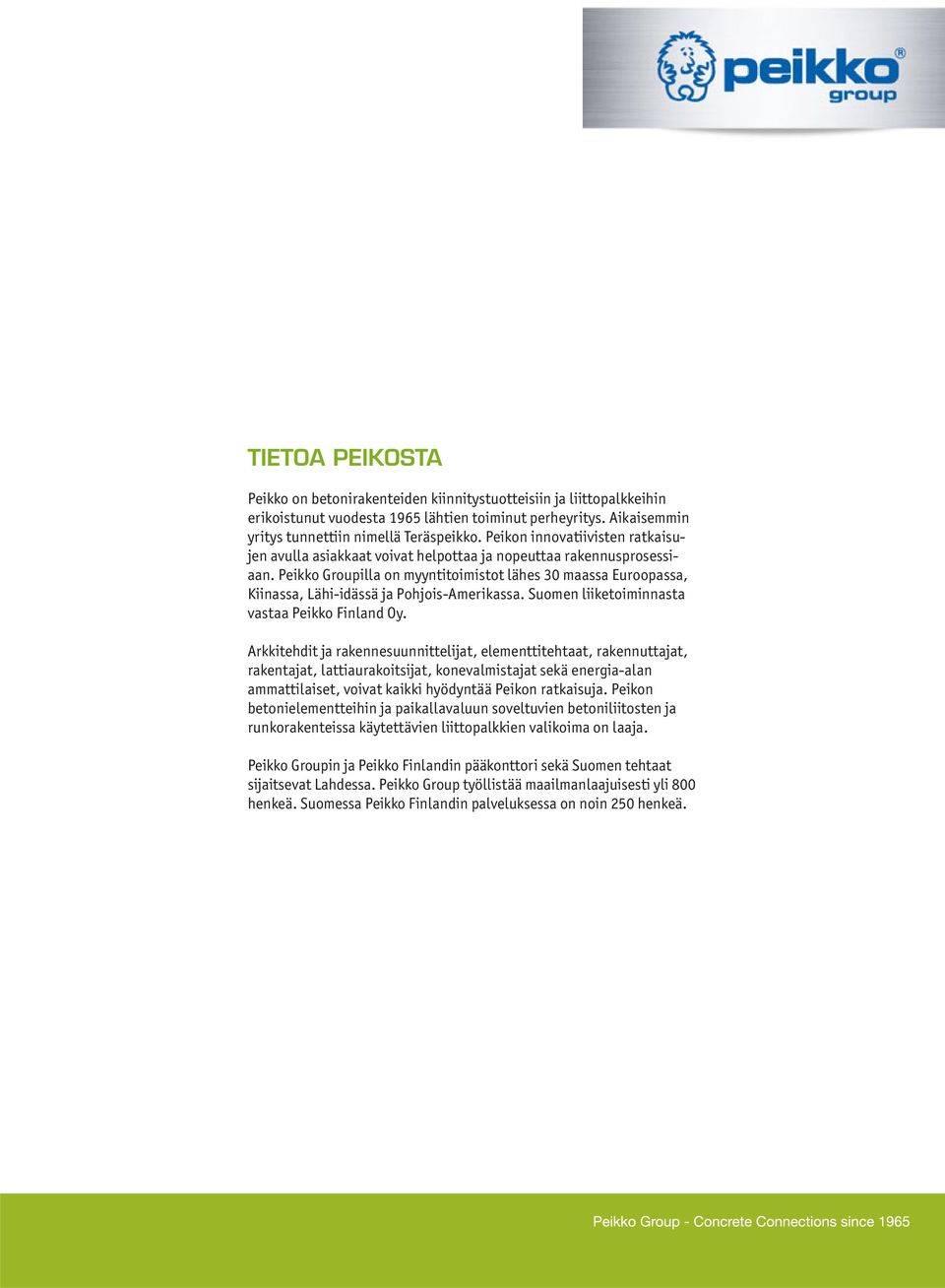

20 TIETOA PEIKOSTA Peikko on betonirakenteiden kiinnitystuotteisiin ja liittopalkkeihin erikoistunut vuodesta 1965 lähtien toiminut perheyritys. Aikaisemmin yritys tunnettiin nimellä Teräspeikko. Peikon innovatiivisten ratkaisujen avulla asiakkaat voivat helpottaa ja nopeuttaa rakennusprosessiaan. Peikko Groupilla on myyntitoimistot lähes 30 maassa Euroopassa, Kiinassa, Lähi-idässä ja Pohjois-Amerikassa. Suomen liiketoiminnasta vastaa Peikko Finland Oy. Arkkitehdit ja rakennesuunnittelijat, elementtitehtaat, rakennuttajat, rakentajat, lattiaurakoitsijat, konevalmistajat sekä energia-alan ammattilaiset, voivat kaikki hyödyntää Peikon ratkaisuja. Peikon betonielementteihin ja paikallavaluun soveltuvien betoniliitosten ja runkorakenteissa käytettävien liittopalkkien valikoima on laaja. Peikko Groupin ja Peikko Finlandin pääkonttori sekä Suomen tehtaat sijaitsevat Lahdessa. Peikko Group työllistää maailmanlaajuisesti yli 800 henkeä. Suomessa Peikko Finlandin palveluksessa on noin 250 henkeä.
