älykkäästi ohjaava turvavalojärjestelmä

Transkriptio

1 älykkäästi ohjaava turvavalojärjestelmä

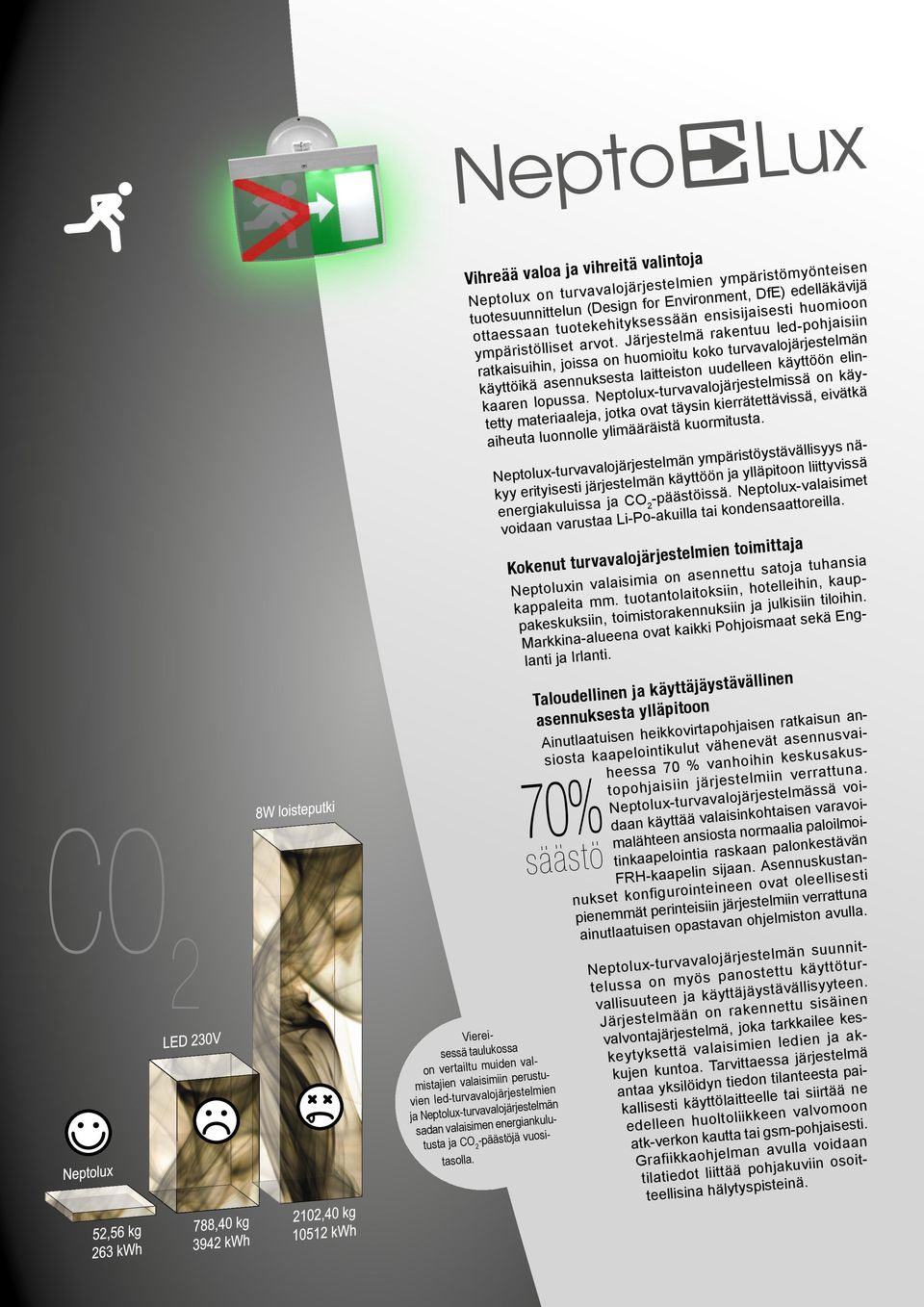

2 CO 2 Vihreää valoa ja vihreitä valintoja Neptolux on turvavalojärjestelmien ympäristömyönteisen tuotesuunnittelun (Design for Environment, DfE) edelläkävijä ottaessaan tuotekehityksessään ensisijaisesti huomioon ympäristölliset arvot. Järjestelmä rakentuu led-pohjaisiin ratkaisuihin, joissa on huomioitu koko turvavalojärjestelmän käyttöikä asennuksesta laitteiston uudelleen käyttöön elinkaaren lopussa. Neptolux-turvavalojärjestelmissä on käytetty materiaaleja, jotka ovat täysin kierrätettävissä, eivätkä aiheuta luonnolle ylimääräistä kuormitusta. 70% säästö Viereisessä taulukossa on vertailtu muiden valmistajien valaisimiin perustuvien led-turvavalojärjestelmien ja Neptolux-turvavalojärjestelmän sadan valaisimen energiankulutusta ja CO 2 -päästöjä vuositasolla. Neptolux-turvavalojärjestelmän ympäristöystävällisyys näkyy erityisesti järjestelmän käyttöön ja ylläpitoon liittyvissä energiakuluissa ja CO 2 -päästöissä. Neptolux-valaisimet voidaan varustaa Li-Po-akuilla tai kondensaattoreilla. Kokenut turvavalojärjestelmien toimittaja Neptoluxin valaisimia on asennettu satoja tuhansia kappaleita mm. tuotantolaitoksiin, hotelleihin, kauppakeskuksiin, toimistorakennuksiin ja julkisiin tiloihin. Markkina-alueena ovat kaikki Pohjoismaat sekä Englanti ja Irlanti. Taloudellinen ja käyttäjäystävällinen asennuksesta ylläpitoon Ainutlaatuisen heikkovirtapohjaisen ratkaisun ansiosta kaapelointikulut vähenevät asennusvaiheessa 70 % vanhoihin keskusakustopohjaisiin järjestelmiin verrattuna. Neptolux-turvavalojärjestelmässä voidaan käyttää valaisinkohtaisen varavoimalähteen ansiosta normaalia paloilmoitinkaapelointia raskaan palonkestävän FRH-kaapelin sijaan. Asennuskustannukset konfigurointeineen ovat oleellisesti pienemmät perinteisiin järjestelmiin verrattuna ainutlaatuisen opastavan ohjelmiston avulla. Neptolux-turvavalojärjestelmän suunnittelussa on myös panostettu käyttöturvallisuuteen ja käyttäjäystävällisyyteen. Järjestelmään on rakennettu sisäinen valvontajärjestelmä, joka tarkkailee keskeytyksettä valaisimien ledien ja akkujen kuntoa. Tarvittaessa järjestelmä antaa yksilöidyn tiedon tilanteesta paikallisesti käyttölaitteelle tai siirtää ne edelleen huoltoliikkeen valvomoon atk-verkon kautta tai gsm-pohjaisesti. Grafiikkaohjelman avulla voidaan tilatiedot liittää pohjakuviin osoitteellisina hälytyspisteinä.

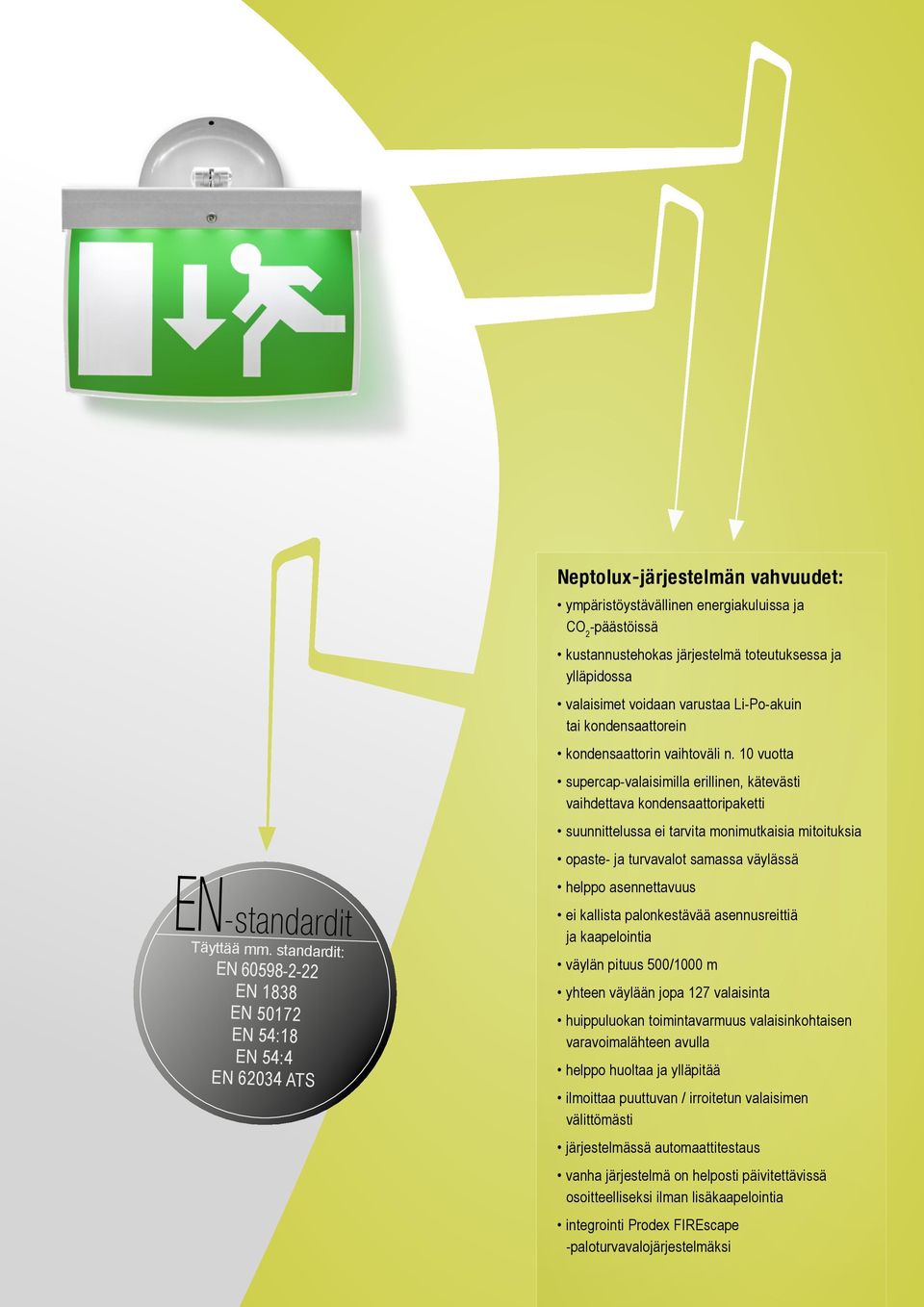

3 EN-standardit Täyttää mm. standardit: EN EN 1838 EN EN 54:18 EN 54:4 EN ATS Neptolux-järjestelmän vahvuudet: ympäristöystävällinen energiakuluissa ja CO 2 -päästöissä kustannustehokas järjestelmä toteutuksessa ja ylläpidossa valaisimet voidaan varustaa Li-Po-akuin tai kondensaattorein kondensaattorin vaihtoväli n. 10 vuotta supercap-valaisimilla erillinen, kätevästi vaihdettava kondensaattoripaketti suunnittelussa ei tarvita monimutkaisia mitoituksia opaste- ja turvavalot samassa väylässä helppo asennettavuus ei kallista palonkestävää asennusreittiä ja kaapelointia väylän pituus 500/1000 m yhteen väylään jopa 127 valaisinta huippuluokan toimintavarmuus valaisinkohtaisen varavoimalähteen avulla helppo huoltaa ja ylläpitää ilmoittaa puuttuvan / irroitetun valaisimen välittömästi järjestelmässä automaattitestaus vanha järjestelmä on helposti päivitettävissä osoitteelliseksi ilman lisäkaapelointia integrointi Prodex FIREscape -paloturvavalojärjestelmäksi

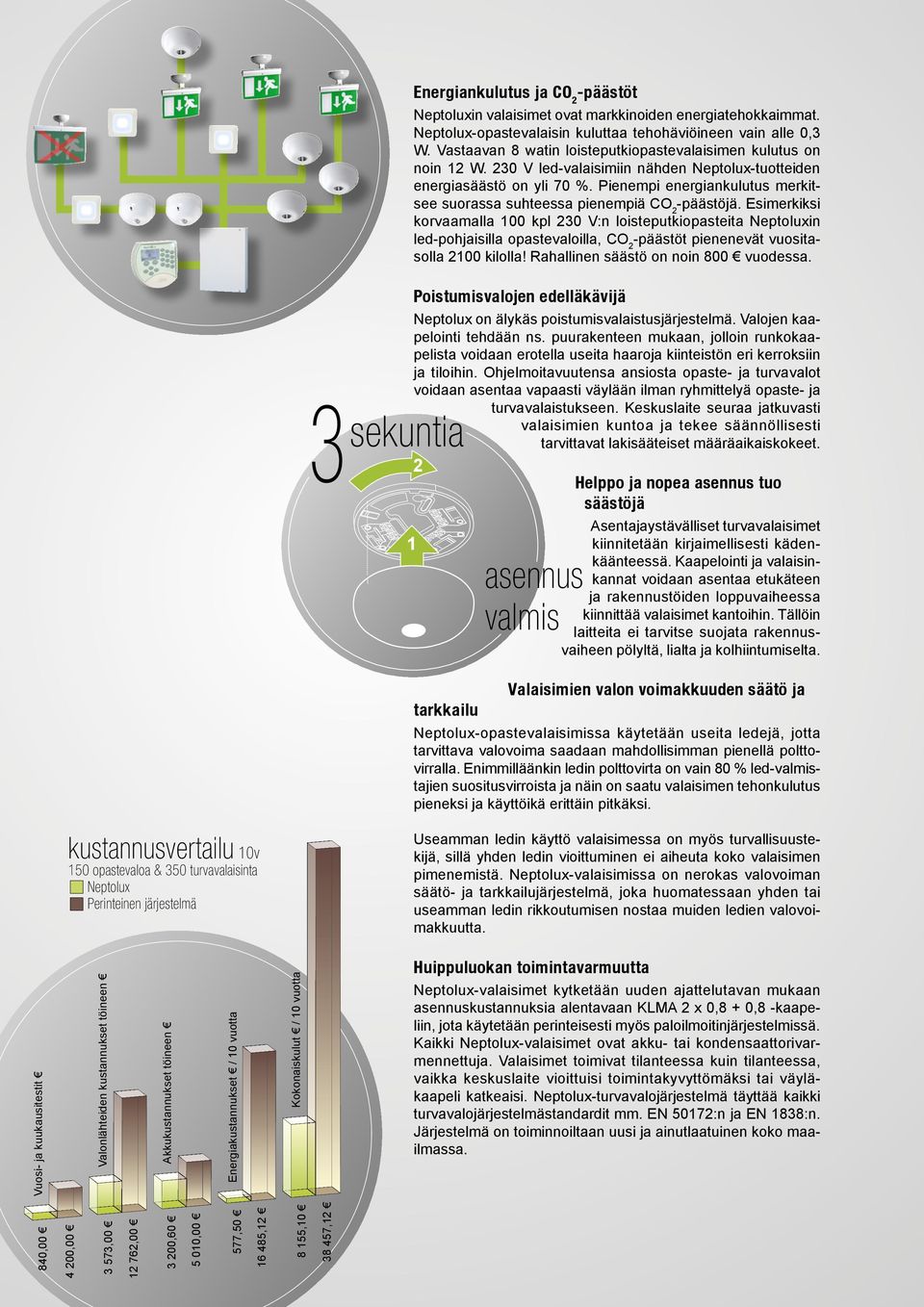

4 3 sekuntia Energiankulutus ja CO 2 -päästöt Neptoluxin valaisimet ovat markkinoiden energiatehokkaimmat. Neptolux-opastevalaisin kuluttaa tehohäviöineen vain alle 0,3 W. Vastaavan 8 watin loisteputkiopastevalaisimen kulutus on noin 12 W. 230 V led-valaisimiin nähden Neptolux-tuotteiden energiasäästö on yli 70 %. Pienempi energiankulutus merkitsee suorassa suhteessa pienempiä CO 2 -päästöjä. Esimerkiksi korvaamalla 100 kpl 230 V:n loisteputkiopasteita Neptoluxin led-pohjaisilla opastevaloilla, CO 2 -päästöt pienenevät vuositasolla 2100 kilolla! Rahallinen säästö on noin 800 vuodessa. Poistumisvalojen edelläkävijä Neptolux on älykäs poistumisvalaistusjärjestelmä. Valojen kaapelointi tehdään ns. puurakenteen mukaan, jolloin runkokaapelista voidaan erotella useita haaroja kiinteistön eri kerroksiin ja tiloihin. Ohjelmoitavuutensa ansiosta opaste- ja turvavalot voidaan asentaa vapaasti väylään ilman ryhmittelyä opaste- ja turvavalaistukseen. Keskuslaite seuraa jatkuvasti valaisimien kuntoa ja tekee säännöllisesti tarvittavat lakisääteiset määräaikaiskokeet. 2 Helppo ja nopea asennus tuo säästöjä 1 tarkkailu asennus valmis Asentajaystävälliset turvavalaisimet kiinnitetään kirjaimellisesti kädenkäänteessä. Kaapelointi ja valaisinkannat voidaan asentaa etukäteen ja rakennustöiden loppuvaiheessa kiinnittää valaisimet kantoihin. Tällöin laitteita ei tarvitse suojata rakennusvaiheen pölyltä, lialta ja kolhiintumiselta. Valaisimien valon voimakkuuden säätö ja Neptolux-opastevalaisimissa käytetään useita ledejä, jotta tarvittava valovoima saadaan mahdollisimman pienellä polttovirralla. Enimmilläänkin ledin polttovirta on vain 80 % led-valmistajien suositusvirroista ja näin on saatu valaisimen tehonkulutus pieneksi ja käyttöikä erittäin pitkäksi. kustannusvertailu 10v 150 opastevaloa & 350 turvavalaisinta Neptolux Perinteinen järjestelmä Useamman ledin käyttö valaisimessa on myös turvallisuustekijä, sillä yhden ledin vioittuminen ei aiheuta koko valaisimen pimenemistä. Neptolux-valaisimissa on nerokas valovoiman säätö- ja tarkkailujärjestelmä, joka huomatessaan yhden tai useamman ledin rikkoutumisen nostaa muiden ledien valovoimakkuutta. Vuosi- ja kuukausitestit Valonlähteiden kustannukset töineen Akkukustannukset töineen Energiakustannukset / 10 vuotta Kokonaiskulut / 10 vuotta Huippuluokan toimintavarmuutta Neptolux-valaisimet kytketään uuden ajattelutavan mukaan asennuskustannuksia alentavaan KLMA 2 x 0,8 + 0,8 -kaapeliin, jota käytetään perinteisesti myös paloilmoitinjärjestelmissä. Kaikki Neptolux-valaisimet ovat akku- tai kondensaattorivarmennettuja. Valaisimet toimivat tilanteessa kuin tilanteessa, vaikka keskuslaite vioittuisi toimintakyvyttömäksi tai väyläkaapeli katkeaisi. Neptolux-turvavalojärjestelmä täyttää kaikki turvavalojärjestelmästandardit mm. EN 50172:n ja EN 1838:n. Järjestelmä on toiminnoiltaan uusi ja ainutlaatuinen koko maailmassa. 840, , , , , ,00 577, , , ,12

5 Supercap-valaisimet - ennennäkemätöntä tehokkuutta kondensaattoreilla Neptolux-tuoteperhe saa uutta tehokkuutta superkondensaattorein varustetuista Supercap-valaisimista. Kondensaattorivalaisimemme ovat ulkonäöltään ja muilta teknisiltä ominaisuuksiltaan edeltäviä valaisinmallejamme vastaavia. Supercap-valaisimet voidaan asentaa samaan tuttuun toimintavarmaan, osoitteelliseen väylään ja ne ovat automaattisesti testaavia EN 62034:n mukaisesti. Kohteeseen voidaan valita sen vaatimustason ja asiakkaan toiveiden mukaisesti joko perinteinen Neptolux-järjestelmä tai Supercap-järjestelmä. Molemmat takaavat korkean turvallisuustason. Neptoluxin käyttämät nykyaikaiset LiPo-akut mahdollistavat erittäin pitkän huoltovälin, tyypillisesti n. 6-8 vuotta. Ledien käyttöikä vastaakin Neptolux-valaisimissa rakennuksen saneerausväliä. Superkondensaattoreiden käyttöikä on kuitenkin vielä akkujen 10v käyttöikä käyttöikää pidempi. Kondensaattorit takaavat valaisimille yli 10 vuoden huoltovapaan käytön, kun ne on yhdistetty Neptoluxin käyttämän pitkäikäisen led-tekniikan kanssa. Supercap-valaisimilla on erillinen, kätevästi vaihdettava kondensaattoripaketti. Neptoluxin Supercap-valaisimia voidaan käyttää myös Prodex FIREscape -paloturvavalojärjestelmän yhdistelmäkeskuksen kanssa. Erittäin pitkä käyttöikä ja markkinoiden alhaisimmat asennus- ja elinkaarikustannukset ovat lisänneet Neptolux-tuotteiden kysyntää myös vientimarkkinoilla. Neptolux-järjestelmiä käytetään Pohjoismaiden lisäksi mm. Englannissa, Irlannissa, Intiassa ja Israelissa. Myönnämme Supercap-valaisimille pidennetyn Nepto-takuun. Kondensaattorien etuja: lyhyempi latausaika katkoksen jälkeen kondensaattorien lataantuminen on nopeampaa akkuihin verrattuna kondensaattorit sietävät satoja tuhansia lataus- ja purkukertoja kondensaattoreissa ei ole sähkökemiallisia varaus-/purkausreaktioita ei itsepurkausta kondensaattorit kestävät varastointia erittäin hyvin kondensaattorit toimivat erittäin alhaisissa lämpötiloissa, n. -30 C saakka ei ympäristölle haitallisia metalleja kondensaattorien huoltoväli on yli 10 vuotta vaihdettava kondensaattoriparisto/-paketti muuttuvasymboliset opastevalot Muuttuvasymboliset opastevalot kertovat turvallisen kulkureitin normaalilla symbolilla ja kielletyn kulkureitin symbolin päälle tulevalla punaisella rastilla. Ne lisäävät evakuoinnin sujuvuutta ja tuovat lisää turvallisuutta ohjatessaan ihmiset turvallisinta reittiä ulos kiinteistöstä. Muuttuvasymboliset opastevalot on sijoitettu kiinteistössä ns. kriittisille paikoille, jotka huomioivat poistumisreitit alueittain. Muuttuvasymbolisia opastevaloja voidaan käyttää sekä Neptolux- että Prodex FIREscape -järjestelmissä.

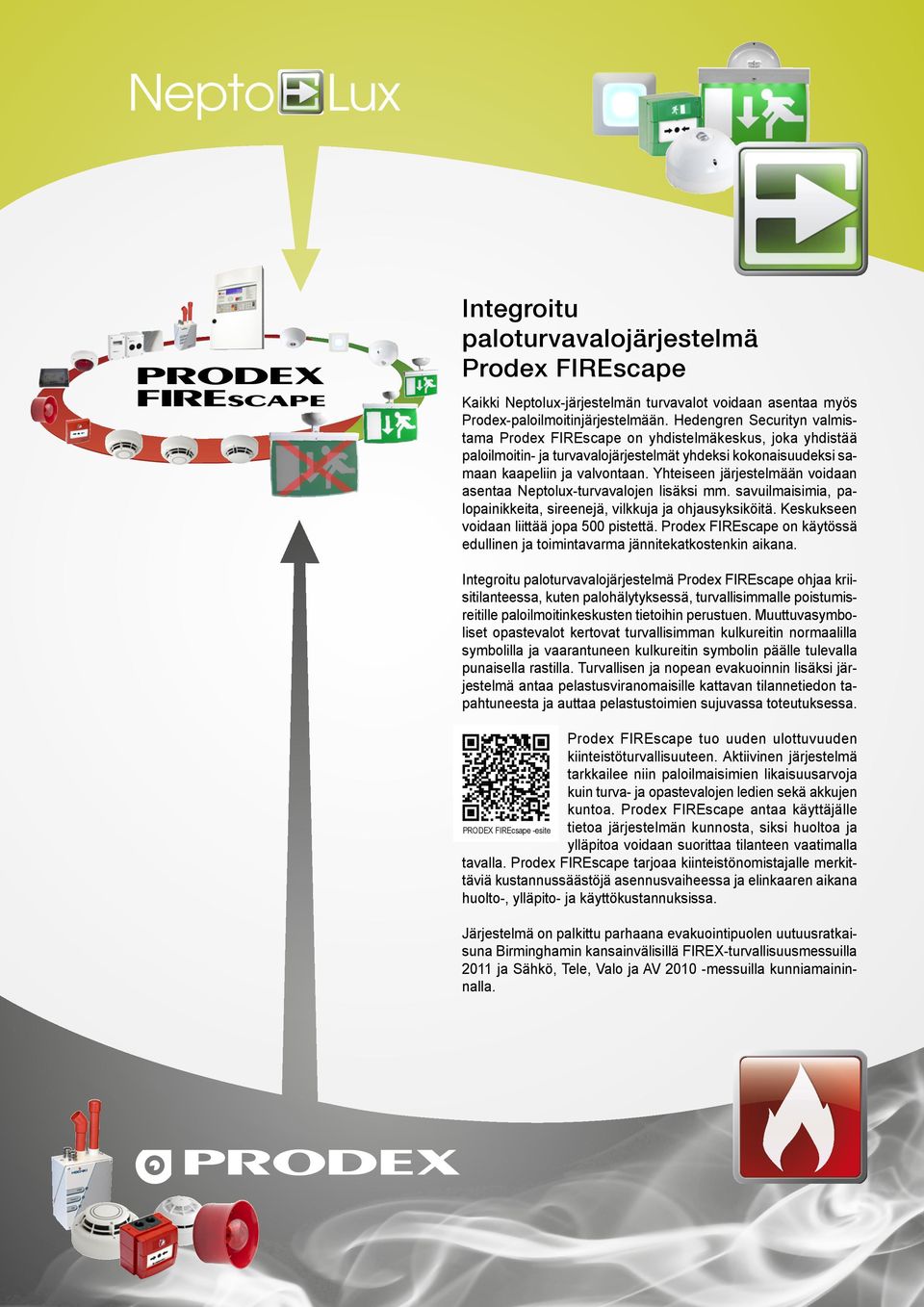

6 Integroitu paloturvavalojärjestelmä Prodex FIREscape Kaikki Neptolux-järjestelmän turvavalot voidaan asentaa myös Prodex-paloilmoitinjärjestelmään. Hedengren Securityn valmistama Prodex FIREscape on yhdistelmäkeskus, joka yhdistää paloilmoitin- ja turvavalojärjestelmät yhdeksi kokonaisuudeksi samaan kaapeliin ja valvontaan. Yhteiseen järjestelmään voidaan asentaa Neptolux-turvavalojen lisäksi mm. savuilmaisimia, palopainikkeita, sireenejä, vilkkuja ja ohjausyksiköitä. Keskukseen voidaan liittää jopa 500 pistettä. Prodex FIREscape on käytössä edullinen ja toimintavarma jännitekatkostenkin aikana. Integroitu paloturvavalojärjestelmä Prodex FIREscape ohjaa kriisitilanteessa, kuten palohälytyksessä, turvallisimmalle poistumisreitille paloilmoitinkeskusten tietoihin perustuen. Muuttuvasymboliset opastevalot kertovat turvallisimman kulkureitin normaalilla symbolilla ja vaarantuneen kulkureitin symbolin päälle tulevalla punaisella rastilla. Turvallisen ja nopean evakuoinnin lisäksi järjestelmä antaa pelastusviranomaisille kattavan tilannetiedon tapahtuneesta ja auttaa pelastustoimien sujuvassa toteutuksessa. Prodex FIREscape tuo uuden ulottuvuuden kiinteistöturvallisuuteen. Aktiivinen järjestelmä tarkkailee niin paloilmaisimien likaisuusarvoja kuin turva- ja opastevalojen ledien sekä akkujen kuntoa. Prodex FIREscape antaa käyttäjälle PRODEX FIREcsape -esite tietoa järjestelmän kunnosta, siksi huoltoa ja ylläpitoa voidaan suorittaa tilanteen vaatimalla tavalla. Prodex FIREscape tarjoaa kiinteistönomistajalle merkittäviä kustannussäästöjä asennusvaiheessa ja elinkaaren aikana huolto-, ylläpito- ja käyttökustannuksissa. Järjestelmä on palkittu parhaana evakuointipuolen uutuusratkaisuna Birminghamin kansainvälisillä FIREX-turvallisuusmessuilla 2011 ja Sähkö, Tele, Valo ja AV messuilla kunniamaininnalla.

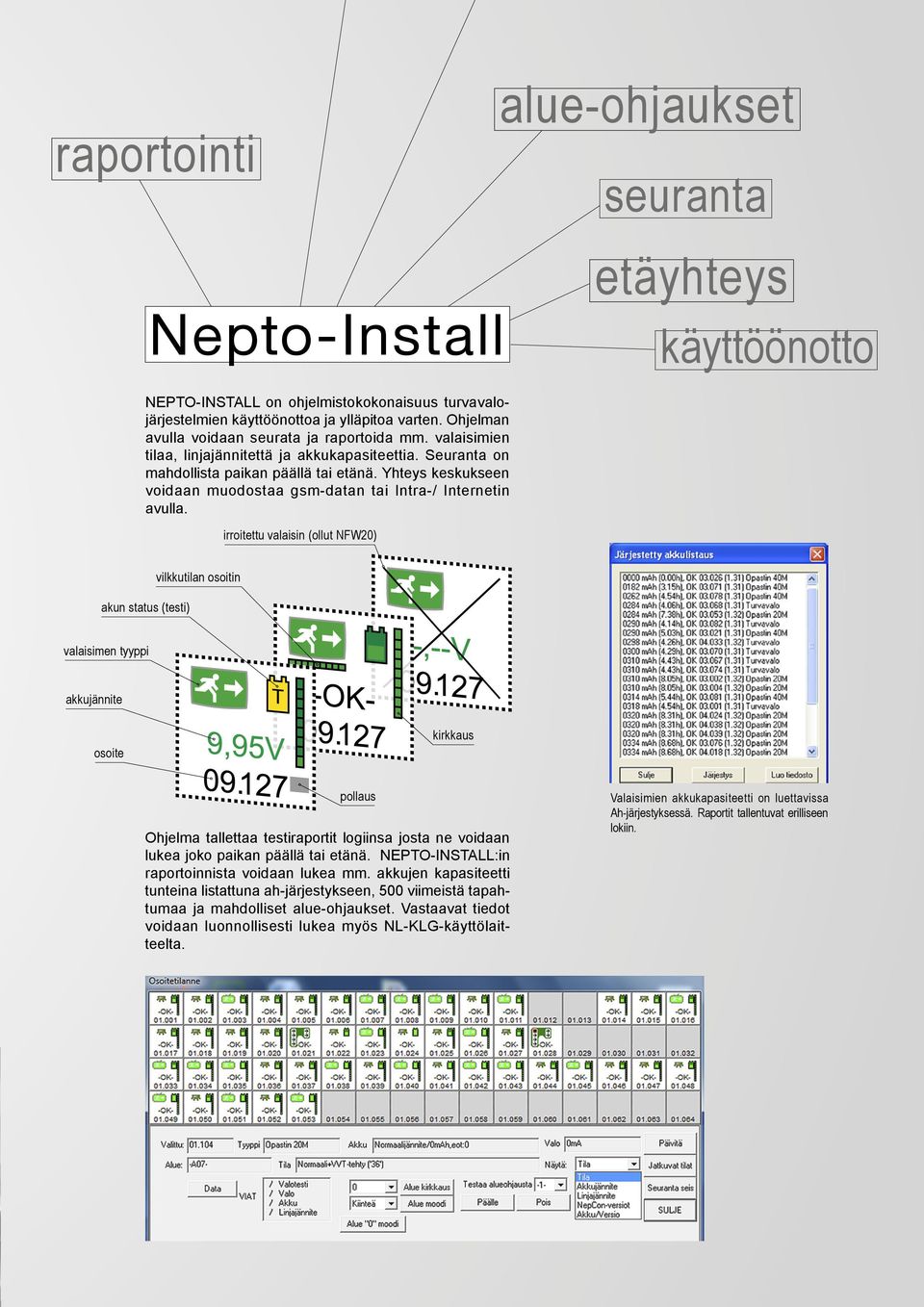

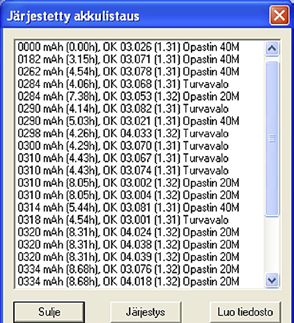

7 raportointi alue-ohjaukset seuranta Nepto-Install etäyhteys käyttöönotto NEPTO-INSTALL on ohjelmistokokonaisuus turvavalojärjestelmien käyttöönottoa ja ylläpitoa varten. Ohjelman avulla voidaan seurata ja raportoida mm. valaisimien tilaa, linjajännitettä ja akkukapasiteettia. Seuranta on mahdollista paikan päällä tai etänä. Yhteys keskukseen voidaan muodostaa gsm-datan tai Intra-/ Internetin avulla. irroitettu valaisin (ollut NFW20) akun status (testi) vilkkutilan osoitin valaisimen tyyppi akkujännite osoite kirkkaus pollaus Ohjelma tallettaa testiraportit logiinsa josta ne voidaan lukea joko paikan päällä tai etänä. NEPTO-INSTALL:in raportoinnista voidaan lukea mm. akkujen kapasiteetti tunteina listattuna ah-järjestykseen, 500 viimeistä tapahtumaa ja mahdolliset alue-ohjaukset. Vastaavat tiedot voidaan luonnollisesti lukea myös NL-KLG-käyttölaitteelta. Valaisimien akkukapasiteetti on luettavissa Ah-järjestyksessä. Raportit tallentuvat erilliseen lokiin.

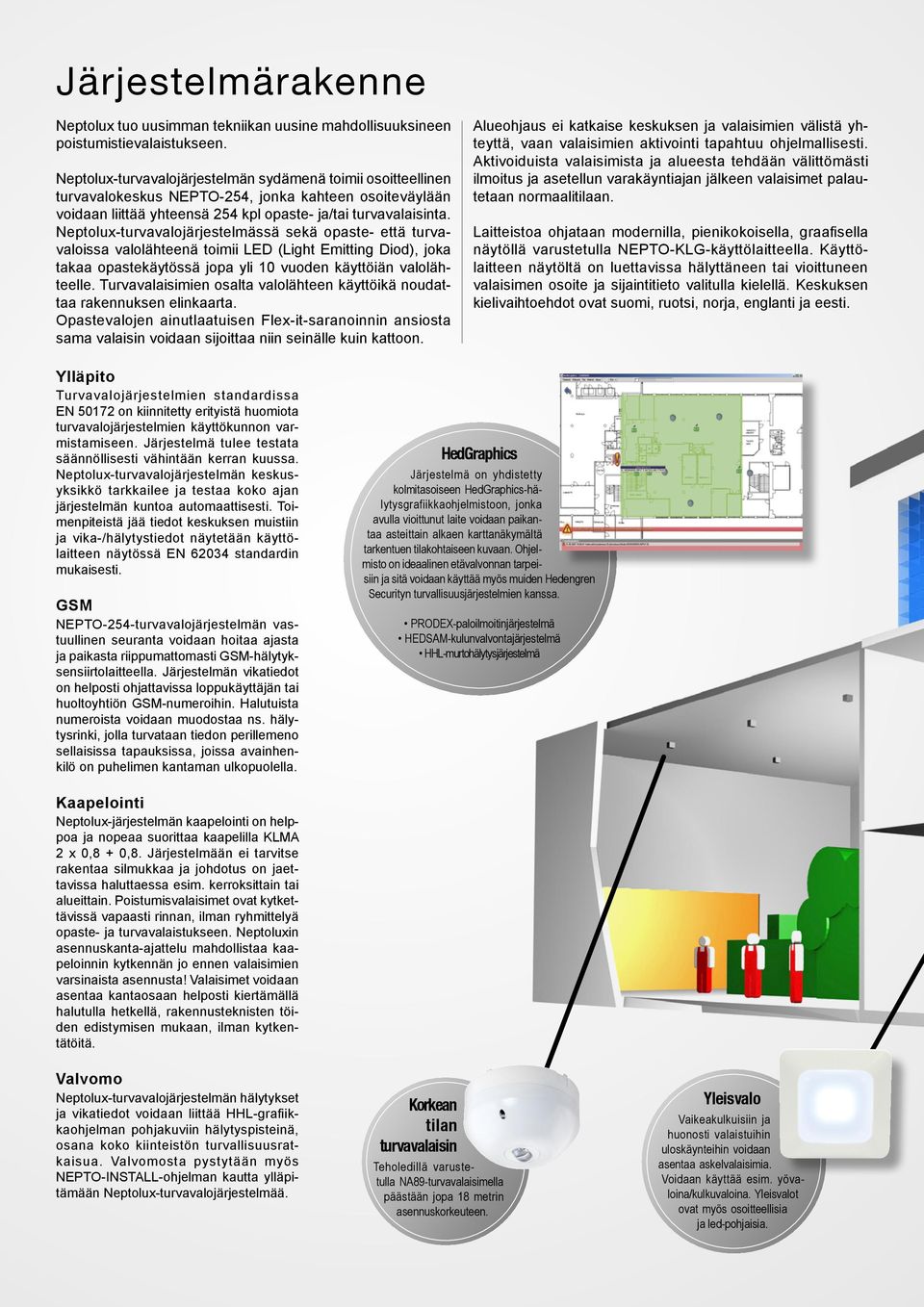

8 Järjestelmärakenne Neptolux tuo uusimman tekniikan uusine mahdollisuuksineen poistumistievalaistukseen. Neptolux-turvavalojärjestelmän sydämenä toimii turvavalokeskus NEPTO-254, jonka kahteen osoiteväylään voidaan liittää yhteensä 254 kpl opaste- ja/tai turvavalaisinta. Neptolux-turvavalojärjestelmässä sekä opaste- että turvavaloissa valolähteenä toimii LED (Light Emitting Diod), joka takaa opastekäytössä jopa yli 10 vuoden käyttöiän valolähteelle. Turvavalaisimien osalta valolähteen käyttöikä noudattaa rakennuksen elinkaarta. Opastevalojen ainutlaatuisen Flex-it-saranoinnin ansiosta sama valaisin voidaan sijoittaa niin seinälle kuin kattoon. Alueohjaus ei katkaise keskuksen ja valaisimien välistä yhteyttä, vaan valaisimien aktivointi tapahtuu ohjelmallisesti. Aktivoiduista valaisimista ja alueesta tehdään välittömästi ilmoitus ja asetellun varakäyntiajan jälkeen valaisimet palautetaan normaalitilaan. Laitteistoa ohjataan modernilla, pienikokoisella, graafisella näytöllä varustetulla NEPTO-KLG-käyttölaitteella. Käyttölaitteen näytöltä on luettavissa hälyttäneen tai vioittuneen valaisimen osoite ja sijaintitieto valitulla kielellä. Keskuksen kielivaihtoehdot ovat suomi, ruotsi, norja, englanti ja eesti. Ylläpito Turvavalojärjestelmien standardissa EN on kiinnitetty erityistä huomiota turvavalojärjestelmien käyttökunnon varmistamiseen. Järjestelmä tulee testata säännöllisesti vähintään kerran kuussa. Neptolux-turvavalojärjestelmän keskusyksikkö tarkkailee ja testaa koko ajan järjestelmän kuntoa automaattisesti. Toimenpiteistä jää tiedot keskuksen muistiin ja vika-/hälytystiedot näytetään käyttölaitteen näytössä EN standardin mukaisesti. GSM NEPTO-254-turvavalojärjestelmän vastuullinen seuranta voidaan hoitaa ajasta ja paikasta riippumattomasti GSM-hälytyksensiirtolaitteella. Järjestelmän vikatiedot on helposti ohjattavissa loppukäyttäjän tai huoltoyhtiön GSM-numeroihin. Halutuista numeroista voidaan muodostaa ns. hälytysrinki, jolla turvataan tiedon perillemeno sellaisissa tapauksissa, joissa avainhenkilö on puhelimen kantaman ulkopuolella. HedGraphics Järjestelmä on yhdistetty kolmitasoiseen HedGraphics-hälytysgrafiikkaohjelmistoon, jonka avulla vioittunut laite voidaan paikantaa asteittain alkaen karttanäkymältä tarkentuen tilakohtaiseen kuvaan. Ohjelmisto on ideaalinen etävalvonnan tarpeisiin ja sitä voidaan käyttää myös muiden Hedengren Securityn turvallisuusjärjestelmien kanssa. PRODEX-paloilmoitinjärjestelmä HEDSAM-kulunvalvontajärjestelmä HHL-murtohälytysjärjestelmä Kaapelointi Neptolux-järjestelmän kaapelointi on helppoa ja nopeaa suorittaa kaapelilla KLMA 2 x 0,8 + 0,8. Järjestelmään ei tarvitse rakentaa silmukkaa ja johdotus on jaettavissa haluttaessa esim. kerroksittain tai alueittain. Poistumisvalaisimet ovat kytkettävissä vapaasti rinnan, ilman ryhmittelyä opaste- ja turvavalaistukseen. Neptoluxin asennuskanta-ajattelu mahdollistaa kaapeloinnin kytkennän jo ennen valaisimien varsinaista asennusta! Valaisimet voidaan asentaa kantaosaan helposti kiertämällä halutulla hetkellä, rakennusteknisten töiden edistymisen mukaan, ilman kytkentätöitä. Valvomo Neptolux-turvavalojärjestelmän hälytykset ja vikatiedot voidaan liittää HHL-grafiikkaohjelman pohjakuviin hälytyspisteinä, osana koko kiinteistön turvallisuusratkaisua. Valvomosta pystytään myös NEPTO-INSTALL-ohjelman kautta ylläpitämään Neptolux-turvavalojärjestelmää. Korkean tilan turvavalaisin Teholedillä varustetulla NA89-turvavalaisimella päästään jopa 18 metrin asennuskorkeuteen. Yleisvalo Vaikeakulkuisiin ja huonosti valaistuihin uloskäynteihin voidaan asentaa askelvalaisimia. Voidaan käyttää esim. yövaloina/kulkuvaloina. Yleisvalot ovat myös osoitteellisia ja led-pohjaisia.

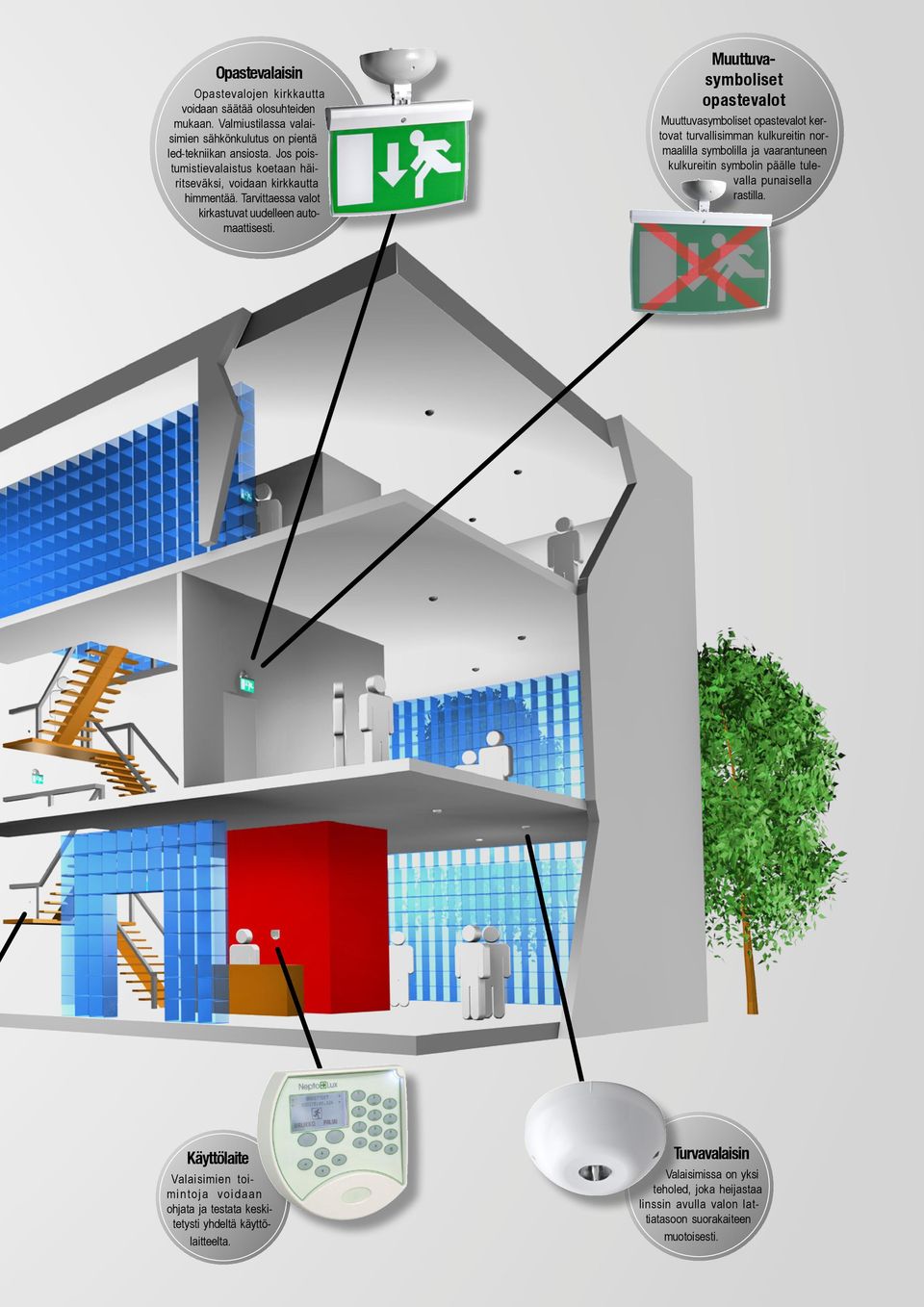

9 Opastevalaisin Opastevalojen kirkkautta voidaan säätää olosuhteiden mukaan. Valmiustilassa valaisimien sähkönkulutus on pientä led-tekniikan ansiosta. Jos poistumistievalaistus koetaan häiritseväksi, voidaan kirkkautta himmentää. Tarvittaessa valot kirkastuvat uudelleen automaattisesti. Muuttuvasymboliset opastevalot Muuttuvasymboliset opastevalot kertovat turvallisimman kulkureitin normaalilla symbolilla ja vaarantuneen kulkureitin symbolin päälle tulevalla punaisella rastilla. Käyttölaite Valaisimien toimintoja voidaan ohjata ja testata keskitetysti yhdeltä käyttölaitteelta. Turvavalaisin Valaisimissa on yksi teholed, joka heijastaa linssin avulla valon lattiatasoon suorakaiteen muotoisesti.

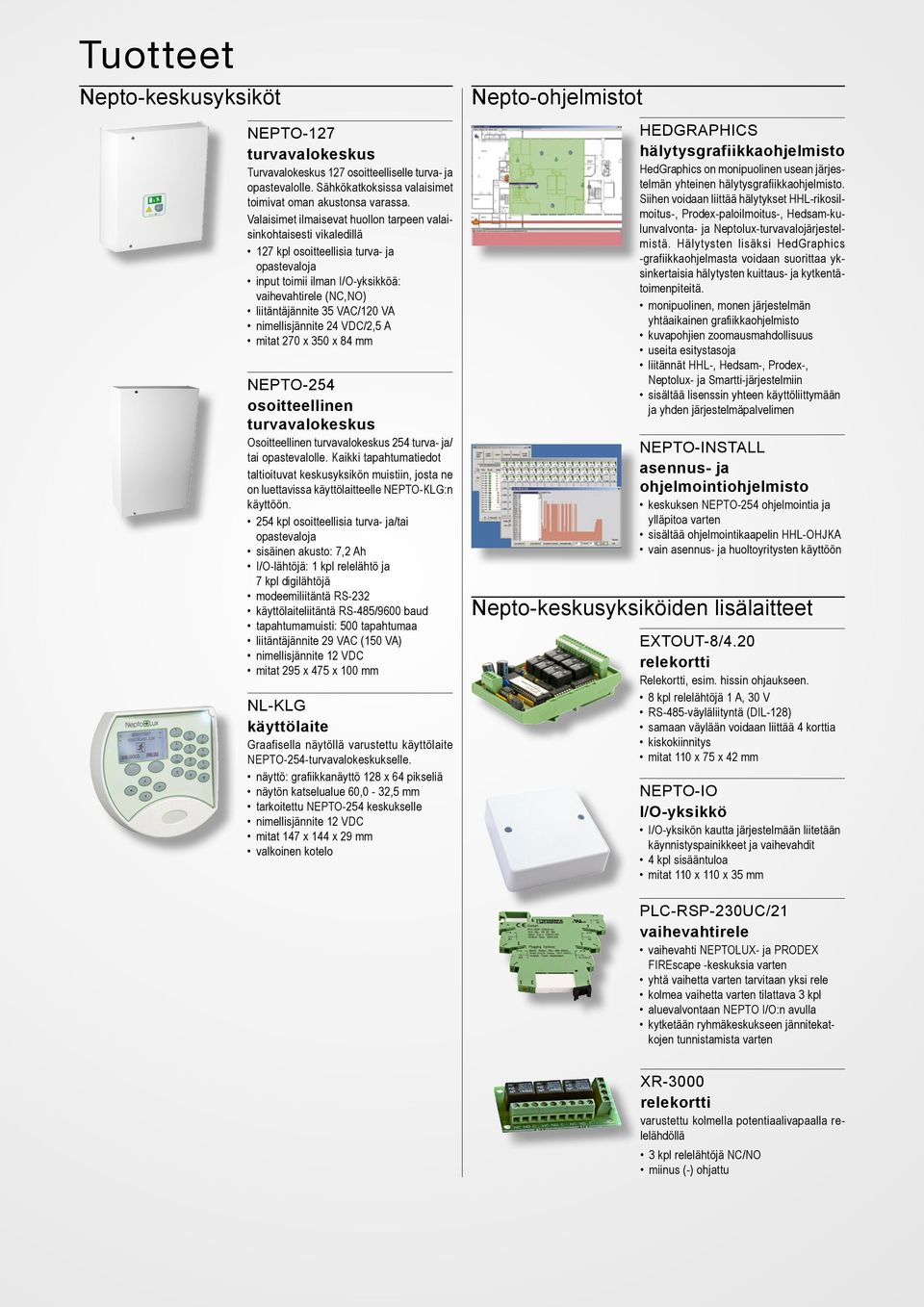

10 Tuotteet Nepto-keskusyksiköt NEPTO-127 turvavalokeskus Turvavalokeskus 127 osoitteelliselle turva- ja opastevalolle. Sähkökatkoksissa valaisimet toimivat oman akustonsa varassa. Valaisimet ilmaisevat huollon tarpeen valaisinkohtaisesti vikaledillä 127 kpl osoitteellisia turva- ja opastevaloja input toimii ilman I/O-yksikköä: vaihevahtirele (NC,NO) liitäntäjännite 35 VAC/120 VA nimellisjännite 24 VDC/2,5 A mitat 270 x 350 x 84 mm NEPTO-254 turvavalokeskus Osoitteellinen turvavalokeskus 254 turva- ja/ tai opastevalolle. Kaikki tapahtumatiedot taltioituvat keskusyksikön muistiin, josta ne on luettavissa käyttölaitteelle NEPTO-KLG:n käyttöön. 254 kpl osoitteellisia turva- ja/tai opastevaloja sisäinen akusto: 7,2 Ah I/O-lähtöjä: 1 kpl relelähtö ja 7 kpl digilähtöjä modeemiliitäntä RS-232 käyttölaiteliitäntä RS-485/9600 baud tapahtumamuisti: 500 tapahtumaa liitäntäjännite 29 VAC (150 VA) nimellisjännite 12 VDC mitat 295 x 475 x 100 mm NL-KLG käyttölaite Graafisella näytöllä varustettu käyttölaite NEPTO-254-turvavalokeskukselle. näyttö: grafiikkanäyttö 128 x 64 pikseliä näytön katselualue 60,0-32,5 mm tarkoitettu NEPTO-254 keskukselle nimellisjännite 12 VDC mitat 147 x 144 x 29 mm kotelo Nepto-ohjelmistot HEDGRAPHICS hälytysgrafiikka ohjelmisto HedGraphics on monipuolinen usean järjestelmän yhteinen hälytysgrafiikkaohjelmisto. Siihen voidaan liittää hälytykset HHL-rikosilmoitus-, Prodex-paloilmoitus-, Hedsam-kulunvalvonta- ja Neptolux-turvavalojärjestelmistä. Hälytysten lisäksi HedGraphics -grafiikkaohjelmasta voidaan suorittaa yksinkertaisia hälytysten kuittaus- ja kytkentätoimenpiteitä. monipuolinen, monen järjestelmän yhtäaikainen grafiikkaohjelmisto kuvapohjien zoomausmahdollisuus useita esitystasoja liitännät HHL-, Hedsam-, Prodex-, Neptolux- ja Smartti-järjestelmiin sisältää lisenssin yhteen käyttöliittymään ja yhden järjestelmäpalvelimen NEPTO-INSTALL asennus- ja ohjelmointiohjelmisto keskuksen NEPTO-254 ohjelmointia ja ylläpitoa varten sisältää ohjelmointikaapelin HHL-OHJKA vain asennus- ja huoltoyritysten käyttöön Nepto-keskusyksiköiden lisälaitteet EXTOUT-8/4.20 relekortti Relekortti, esim. hissin ohjaukseen. 8 kpl relelähtöjä 1 A, 30 V RS-485-väyläliityntä (DIL-128) samaan väylään voidaan liittää 4 korttia kiskokiinnitys mitat 110 x 75 x 42 mm NEPTO-IO I/O-yksikkö I/O-yksikön kautta järjestelmään liitetään käynnistyspainikkeet ja vaihevahdit 4 kpl sisääntuloa mitat 110 x 110 x 35 mm PLC-RSP-230UC/21 vaihevahtirele vaihevahti NEPTOLUX- ja PRODEX FIREscape -keskuksia varten yhtä vaihetta varten tarvitaan yksi rele kolmea vaihetta varten tilattava 3 kpl aluevalvontaan NEPTO I/O:n avulla kytketään ryhmäkeskukseen jännitekatkojen tunnistamista varten XR-3000 relekortti varustettu kolmella potentiaalivapaalla relelähdöllä 3 kpl relelähtöjä NC/NO miinus (-) ohjattu

11 HHL-1RL/3A relekortti yhdellä potentiaalivapaalla relelähdöllä ohjausjännite 12 VDC virrankulutus 37,5 ma (12 VDC) mitat: 50 x 37 mm HHL-RS232-ISOLFC RS232 erotin Erottaa RS-232-väylän signaali- ja maajohtimet toisistaan. Toimii myös väylävahvistimena. erotin RS232-sarjaliikenneväylään käyttöjännite 7-15 VDC virrankulutus 50 ma mitat 37 x 69 x 30 mm SC-24/5 jännitemuunnin jännitteen alennin 24 VDC -> 5 VDC käytetään muuntamaan HEDSAM-POW-virtalähteen syöttö PMC-100-mediamuuntimelle sopivaksi TCH-B200 ohjelmointilaite opaste- ja turvavalaisimien osoitteiden ohjelmointiin ohjelmointikaapelit PL-2 ja PL-3 sisältyy kolminumeroinen näyttö 9 V paristo (koko PP3) soveltuu myös Hochikin ilmaisimille mitat 160 x 100 x 30 mm N254TEST NEPTO-254 väylätesteri väylän jännitetason testaus keskuksen pollauksen testaus maavuodon ilmaisu HHL-LAN/3 päätepalvelin NEPTO-254 -keskuksen liittämiseksi ethernet-verkkoon virransyöttö NEPTO-254 -keskukselta yksi RS-232-sarjaliikenneportti 10/100base-TX-liitäntä lähiverkkoon käyttöjännite 9-30 VDC Muuntajat PVS-120A/35V suojamuuntaja 120VA/35V muuntaja NEPTO-127-keskuksille kotelointiluokka IP40 maksimitoimintalämpötila 40 C valmistusluokka SS (EN60742) seinäasennus käyttöjännite: ulostulo 35 VAC/120 VA mitat (l x k x s) 166 x 96 x 91 mm PVS-222/35V suojamuuntaja 230/35V muuntaja NEPTO-254-keskuksille kotelointiluokka IP44 maksimitoimintalämpötila 30 C valmistusluokka SS (EN60742) seinäasennus neljällä ruuvilla käyttöjännite 35 VAC/220 VA mitat (l x k x s) 144 x 210 x 117 mm paino 3,2 kg HEDSAM-POW5 akkuvarmennettu 5 A virtalähde oikosulkusuojaus syväpurkaussuoja lähtöjännite 24 VDC kuormitettavuus 5 A käyttöjännite 230 VAC sisältää kaksi 7 Ah:n akkua HED-PROG/USB ohjelmointikaapeli ohjelmointikaapeli mm. HHL-, Prodex- ja Neptolux-järjestelmille sisältää USB-RS232-muuntimen sekä ohjelmointikaapelin, jossa D9- ja BU1004-liitin keskukseen pituus yhteensä noin 2 m MC55i GSM/GPRS-MODEEMI turvavalokeskusten etävalvontaan ja etäohjelmointiin vaatii erillisen SIM-kortin laitteessa RS-23-liitäntä; D9-naarasliitin virta- ja sarjaliikennekaapeli sekä antenni erikseen käyttöjännite 8-30 VDC virrankulutus 300 ma (keskimäärin) mitat 65 x 74 x 33 mm

12 Osoitteelliset LED-hohtovalaisimet NF20-D opastevalaisin materiaali muovi katseluetäisyys 22 m mallit: 20D (alas), 20L (vasen), 20R (oikea) toiminta-aika 1 h/3 h kokonaissyvyys seinäas. 71,3 mm; kokonaiskorkeus kattoas. 191,5 mm (+ 10 mm kanta YBN-R/3) keskuksille NEPTO-254 ja NEPTO-LITE mitat 204 x 133 x 23 mm (kyltti) NF40-D opastevalaisin materiaali muovi katseluetäisyys 42 m mallit: 40D (alas), 40L (vasen), 40R (oikea) toiminta-aika 1 h/3 h kokonaissyvyys seinäas. 70,1 mm; kokonaiskorkeus kattoas. 336,4 mm (+ 10 mm kanta YBN-R/3) keskuksille NEPTO-254 ja NEPTO-LITE mitat 350 x 253 x 23 mm (kyltti) NF20 opastevalaisin 20m, runko NF20G-R opastemuovi 20m, oikealle NF20G-L: vasemmalle NF20G-D: alas NF40 opastevalaisin 40m, runko NF40G-L opastemuovi 40m, vasemmalle NF40G-R: oikealle NF40G-D: alas NAH70-D opastevalaisin materiaali eloksoitu alumiini katseluetäisyys 70 m mallit: 70D (alas), 70L (vasen), 70R (oikea) mitat 406 x 374 x 22 mm (kyltti) Turvavalaisimet NFW20SQ-D suorakulmainen opastemuovi 20m, alas NF20SQ-L: vasemmalle NF20SQ-R: oikealle NFW40SQ-D suorakulmainen opastemuovi 20m, alas NF40SQ-L: vasemmalle NF40SQ-R: oikealle NAW55 askelvalaisin materiaali palokäsiteltyä ABS-muovia toiminta-aika 1 h/3 h asennus kojerasiaan mitat 80 x 80 x 12 mm NFW68 turvavalaisin NFW68-O avoimeen tilaan NFW68-C käytävään materiaali palokäsiteltyä ABS-muovia toiminta-aika 1 h/3 h asennuskorkeus 2,5-7 m mitat Ø 99,7 x 42 mm (+ 10 mm kanta YBN-R/3) NFW89 turvavalaisin NFW89-O avoimeen tilaan NFW89-C käytävään materiaali palokäsiteltyä ABS-muovia toiminta-aika 1 h/3 h asennuskorkeus 2,5 m 15 m mitat Ø 99,7 x 69 (+ 10mm kanta)

13 Muuttuvasymboliset osoitteelliset LED-hohtovalaisimet NFW20SX opastevalaisin 20m, runko 20 m muuttuvasymbolisen (punainen X) runko-osa keskuksille NEPTO-254 ja PRODEX FIREscape materiaali alumiini/muovi katseluetäisyys 20 m toiminta-aika 1 h/3 h akku LI-PO/400 sis. hintaan NF20SGX-D1 opastemuovi 20m, alas muuttuvasymbolinen opastemuovi, sisältää punaisen X-opasteen vihreä symboli: nuoli alas NF20SGX-L1: vasemmalle NF20SGX-R1: oikealle mitat 204 x 133 x 23 mm NFW40SX opastevalaisin 40m, runko 40 m muuttuvasymbolisen (punainen X) runko-osa keskuksille NEPTO-254 ja PRODEX FIREscape materiaali alumiini/muovi katseluetäisyys 40 m toiminta-aika 1 h/3 h akku LI-PO/400 sis. hintaan NF40SGX-D1 opastemuovi 40m, alas muuttuvasymbolinen opastemuovi, sisältää punaisen X-opasteen vihreä symboli: nuoli alas NF40SGX-L1: vasemmalle NF40SGX-R1: oikealle mitat 350 x 253 x 23 mm Uudet kondensaattori - valaisimet NFW20/CAP opastevalaisin materiaali muovi katseluetäisyys 22 m mallit: 20D (alas), 20L (vasen), 20R (oikea) toiminta-aika 1 h kokonaissyvyys seinäas. 92 mm; kokonaiskorkeus kattoas. 212 mm (+ 10 mm kanta YBN-R/3) keskuksille NEPTO-254 ja NEPTO-LITE mitat 204 x 133 x 23 mm (kyltti) NFW40/CAP opastevalaisin materiaali muovi katseluetäisyys 42 m mallit: 40D (alas), 40L (vasen), 40R (oikea) toiminta-aika 1 h kokonaissyvyys seinäas. 92 mm; kokonaiskorkeus kattoas. 357 mm (+ 10 mm kanta YBN-R/3) keskuksille NEPTO-254 ja NEPTO-LITE mitat 350 x 253 x 23 mm (kyltti) NFW68/CAP turvavalaisin materiaali palokäsiteltyä ABS-muovia toiminta-aika 1 h asennuskorkeus 2,5-7m mitat Ø 99,7 x 62 mm (+ 10 mm kanta YBN-R/3)

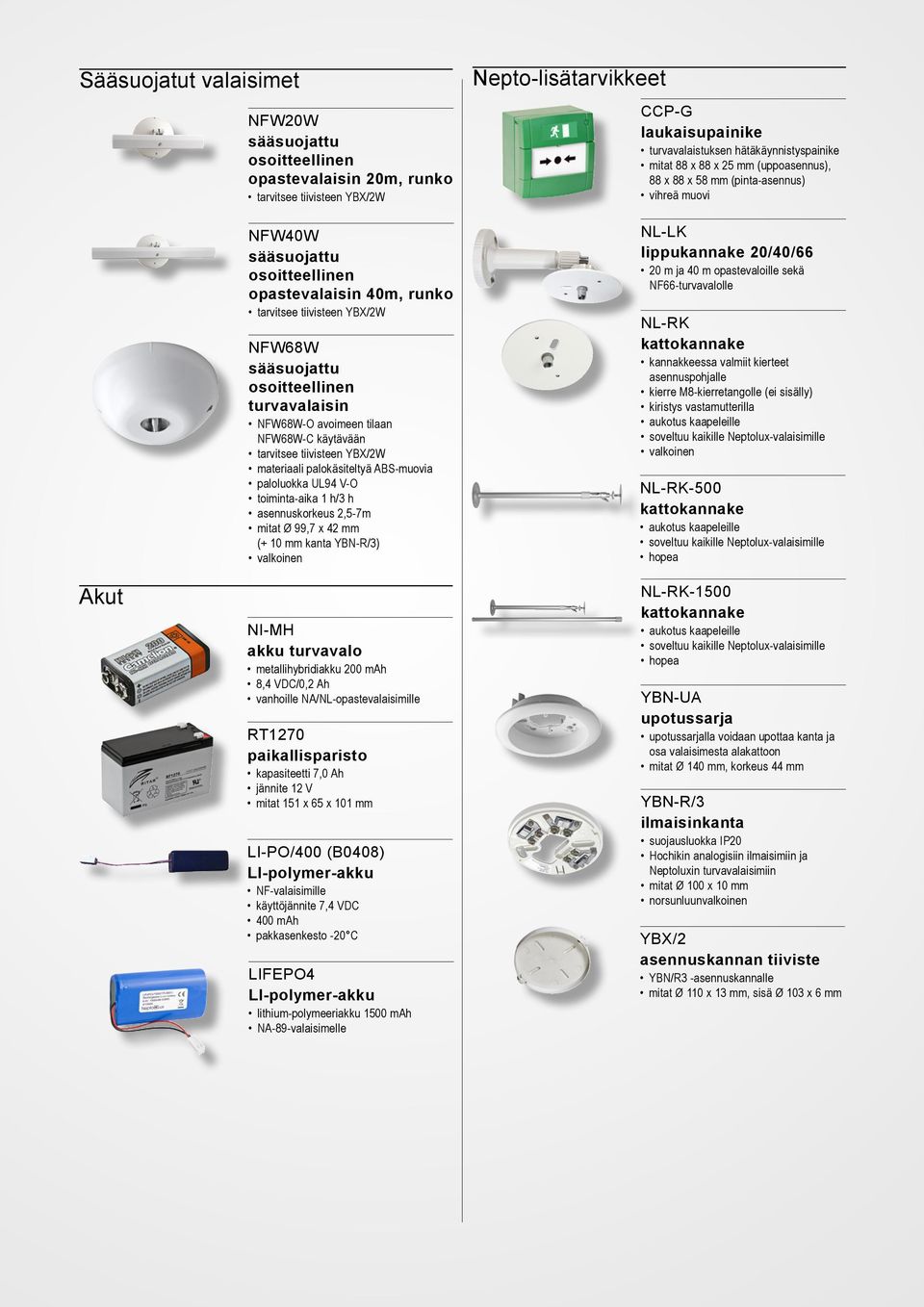

14 Sääsuojatut valaisimet NFW20W sääsuojattu opastevalaisin 20m, runko tarvitsee tiivisteen YBX/2W NFW40W sääsuojattu opastevalaisin 40m, runko tarvitsee tiivisteen YBX/2W NFW68W sääsuojattu turvavalaisin NFW68W-O avoimeen tilaan NFW68W-C käytävään tarvitsee tiivisteen YBX/2W materiaali palokäsiteltyä ABS-muovia toiminta-aika 1 h/3 h asennuskorkeus 2,5-7m mitat Ø 99,7 x 42 mm (+ 10 mm kanta YBN-R/3) Nepto-lisätarvikkeet CCP-G laukaisupainike turvavalaistuksen hätäkäynnistyspainike mitat 88 x 88 x 25 mm (uppoasennus), 88 x 88 x 58 mm (pinta-asennus) vihreä muovi NL-LK lippukannake 20/40/66 20 m ja 40 m opastevaloille sekä NF66-turvavalolle NL-RK kattokannake kannakkeessa valmiit kierteet asennuspohjalle kierre M8-kierretangolle (ei sisälly) kiristys vastamutterilla aukotus kaapeleille soveltuu kaikille Neptolux-valaisimille NL-RK-500 kattokannake aukotus kaapeleille soveltuu kaikille Neptolux-valaisimille hopea Akut NI-MH akku turvavalo metallihybridiakku 200 mah 8,4 VDC/0,2 Ah vanhoille NA/NL-opastevalaisimille RT1270 paikallisparisto kapasiteetti 7,0 Ah jännite 12 V mitat 151 x 65 x 101 mm LI-PO/400 (B0408) LI-polymer-akku NF-valaisimille käyttöjännite 7,4 VDC 400 mah pakkasenkesto -20 C LIFEPO4 LI-polymer-akku lithium-polymeeriakku 1500 mah NA-89-valaisimelle NL-RK-1500 kattokannake aukotus kaapeleille soveltuu kaikille Neptolux-valaisimille hopea YBN-UA upotussarja upotussarjalla voidaan upottaa kanta ja osa valaisimesta alakattoon mitat Ø 140 mm, korkeus 44 mm YBN-R/3 ilmaisinkanta suojausluokka IP20 Hochikin analogisiin ilmaisimiin ja Neptoluxin turvavalaisimiin mitat Ø 100 x 10 mm norsunluunvalkoinen YBX/2 asennuskannan tiiviste YBN/R3 -asennuskannalle mitat Ø 110 x 13 mm, sisä Ø 103 x 6 mm

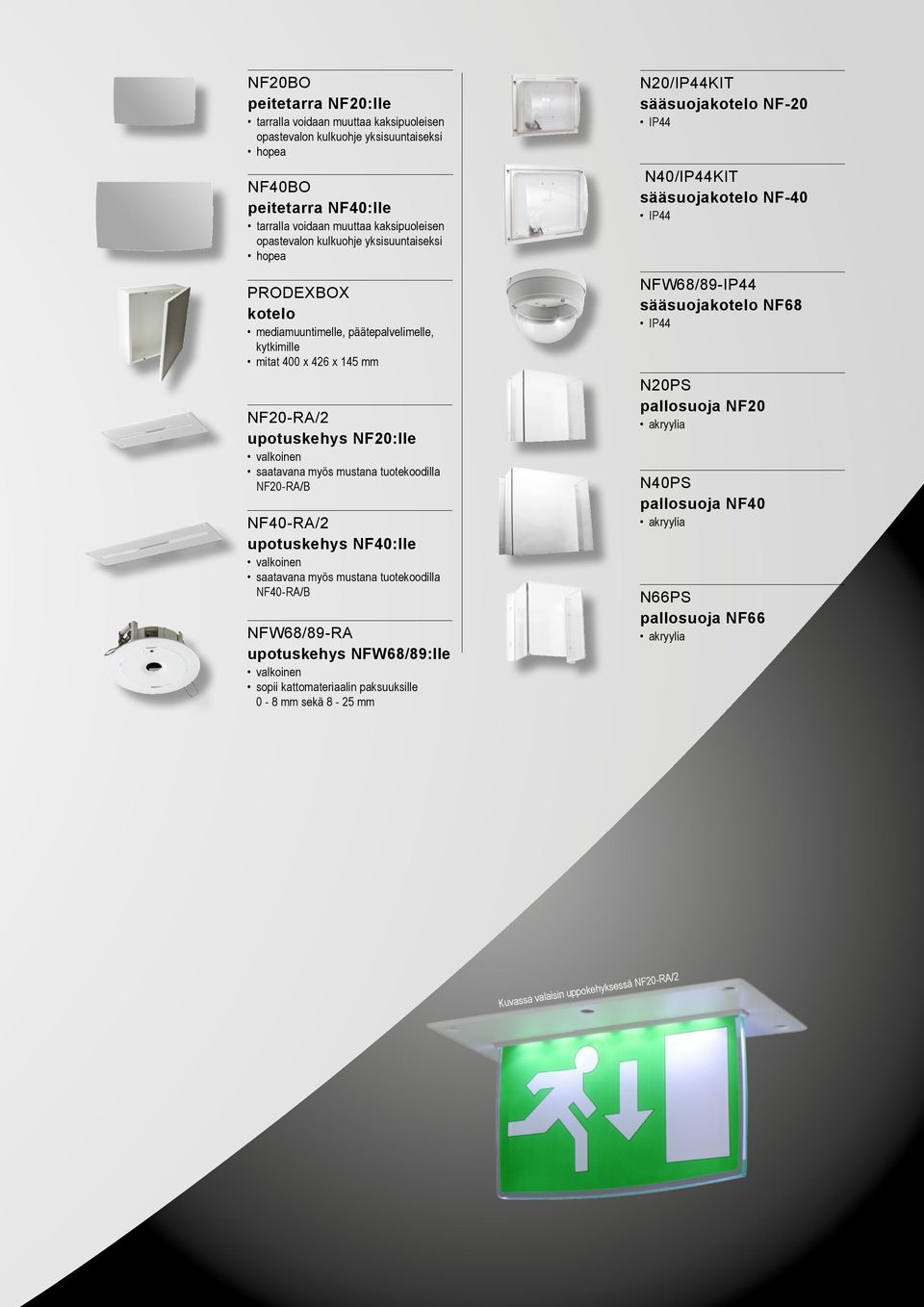

15 NF20BO peitetarra NF20:lle tarralla voidaan muuttaa kaksipuoleisen opastevalon kulkuohje yksisuuntaiseksi hopea NF40BO peitetarra NF40:lle tarralla voidaan muuttaa kaksipuoleisen opastevalon kulkuohje yksisuuntaiseksi hopea PRODEXBOX kotelo mediamuuntimelle, päätepalvelimelle, kytkimille mitat 400 x 426 x 145 mm NF20-RA/2 upotuskehys NF20:lle saatavana myös mustana tuotekoodilla NF20-RA/B NF40-RA/2 upotuskehys NF40:lle saatavana myös mustana tuotekoodilla NF40-RA/B NFW68/89-RA upotuskehys NFW68/89:lle sopii kattomateriaalin paksuuksille 0-8 mm sekä 8-25 mm N20/IP44KIT sääsuojakotelo NF-20 IP44 N40/IP44KIT sääsuojakotelo NF-40 IP44 NFW68/89-IP44 sääsuojakotelo NF68 IP44 N20PS pallosuoja NF20 akryylia N40PS pallosuoja NF40 akryylia N66PS pallosuoja NF66 akryylia Kuvassa valaisin uppokehyksessä NF20-RA/2
