1 Pos: 2 /#Neustruktur#/Online-Dokumentation (+KNX)/Titelblätter/Sonstige Bereiche/Titelblatt - @ 1 === Ende der Liste für Textmarke Cover === Käyttöohje 8186/ WLAN-liitäntäpiste, UA Ohjelmistoversio

2 Pos: 4 /#Neustruktur#/Online-Dokumentation (+KNX)/Inhaltsverzeichnis (--> Für alle Dokumente @ 1 Käyttöohje 1 Turvallisuus Määräysten mukainen käyttö Ympäristö Tekniset tiedot ja asetusten teko Tekniset tiedot Tehdasasetukset Lisenssiä koskevia tietoja Rakenne ja toiminta Yleinen kuvaus Toimintatavat Liitäntäpiste yksittäiskäytössä Liitäntäpiste WLAN-asennuksen laajennusta varten Usean liitäntäpisteen käyttö WLAN-kantaman korottaminen (WDS:llä) WLAN-kantaman korottaminen (ilman WDS:ää) Usean liitäntäpisteen käyttö erillisinä WLAN-verkkoina Lähetystehon ulottuvuus Asennus ja sähköliitäntä Asentajaa koskevat vaatimukset Asennus Sähköliitäntä Verkkojännitteen liittäminen Verkkokaapelin liittäminen Käyttöönotto Kun yhteys luodaan ensimmäisen kerran Konfigurointi Yleistä tietoa Sisäänkirjautuminen Salasana-asetus Konfigurointi järjestelmä yleistä Järjestelmäasetukset Järjestelmä yleiset asetukset Konfigurointi järjestelmä/tila Järjestelmä kieli Konfigurointi tila Tilatiedot Konfigurointi verkko Verkko IP-asetukset Verkko IP-asetukset asetukset Verkko WLAN Verkko WLAN-asetukset Verkko WLAN-asetukset laitekonfigurointi yleiset asetukset Verkko WLAN-asetukset liitäntäkonfigurointi yleiset asetukset Verkko WLAN-asetukset laitekonfigurointi yleiset asetukset Verkko WLAN-asetukset laitekonfigurointi laajennetut asetukset Liitäntäkonfigurointi WLAN-suojaus Verkko diagnoosit Konfigurointi järjestelmä varmistuskopiot/päivitykset Järjestelmä varmistuskopiot/ohjelmistopäivitys Tallentaminen/palauttaminen Uuden laiteohjelmiston asentaminen Uudelleenkäynnistäminen Uloskirjautuminen Konfigurointi asiantuntijatiedot Asiantuntijadiagrammi Käyttöohje

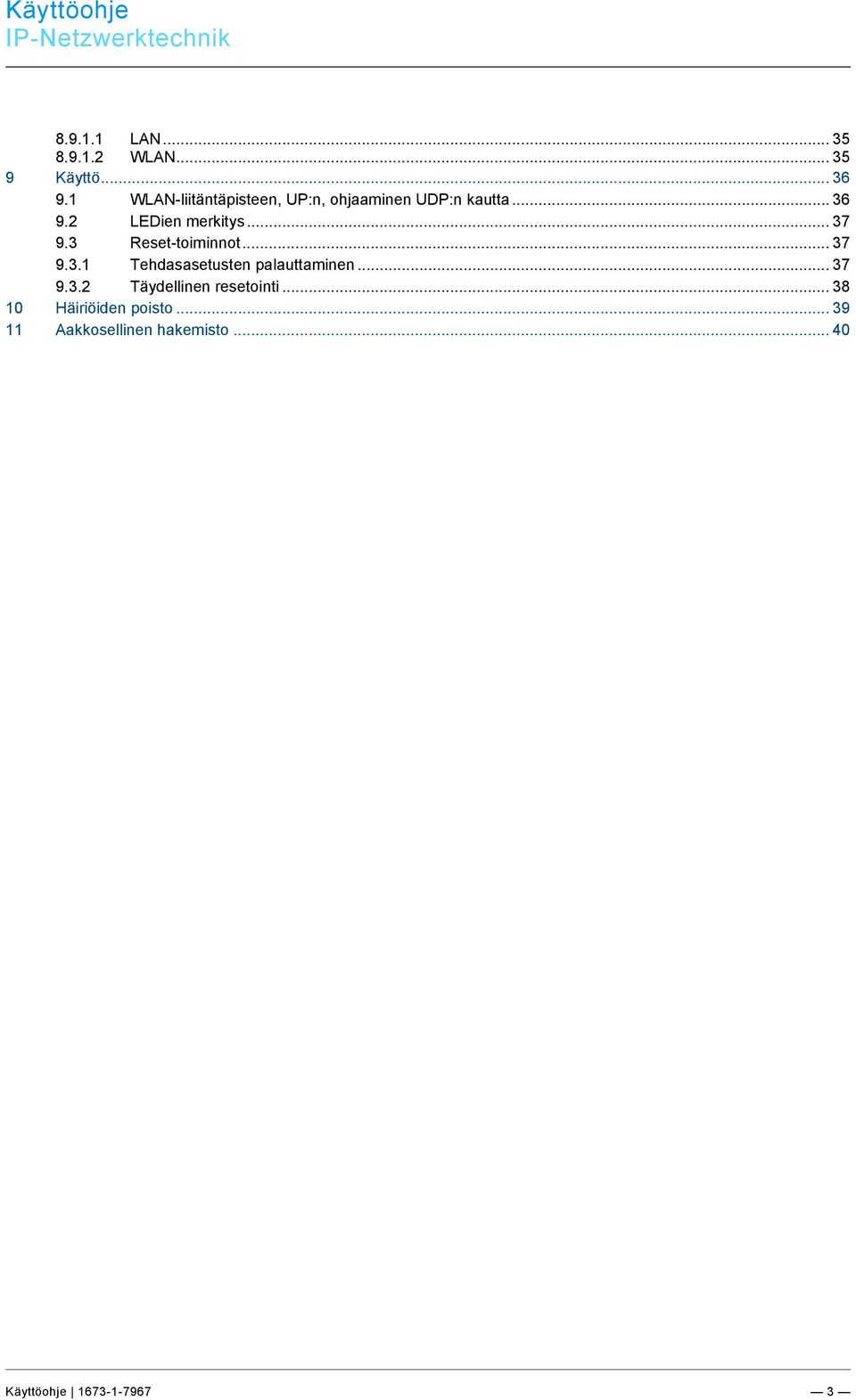

3 === Ende der Liste für Textmarke TOC === Käyttöohje LAN WLAN Käyttö WLAN-liitäntäpisteen, UP:n, ohjaaminen UDP:n kautta LEDien merkitys Reset-toiminnot Tehdasasetusten palauttaminen Täydellinen resetointi Häiriöiden poisto Aakkosellinen hakemisto Käyttöohje

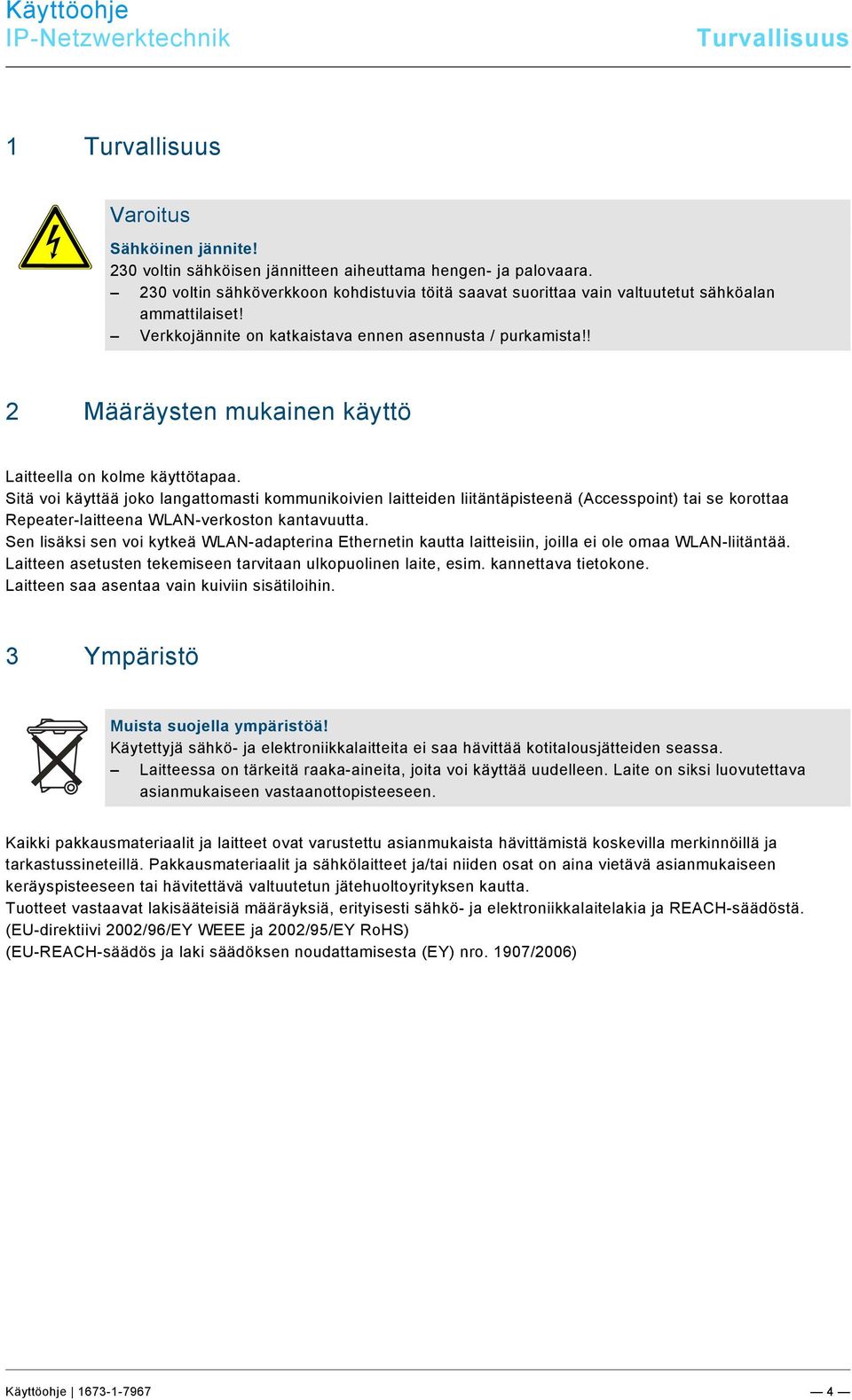

4 Pos: 7 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit @ 1 Pos: 9 /#Neustruktur#/Online-Dokumentation (+KNX)/Bestimmungsgemäßer Gebrauch/Sonstige Bereiche/Bestimmungsgemaesser Gebrauch - @ 1 Pos: 10.2 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise/Hinweis - Umwelt - Hinweis @ 1 Pos: 11 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Käyttöohje Turvallisuus Pos: 6 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S Turvallisuus Varoitus Sähköinen jännite! 230 voltin sähköisen jännitteen aiheuttama hengen- ja palovaara. 230 voltin sähköverkkoon kohdistuvia töitä saavat suorittaa vain valtuutetut sähköalan ammattilaiset! Verkkojännite on katkaistava ennen asennusta / purkamista!! Pos: 8 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Bestimmungsgemäßer Määräysten mukainen käyttö Laitteella on kolme käyttötapaa. Sitä voi käyttää joko langattomasti kommunikoivien laitteiden liitäntäpisteenä (Accesspoint) tai se korottaa Repeater-laitteena WLAN-verkoston kantavuutta. Sen lisäksi sen voi kytkeä WLAN-adapterina Ethernetin kautta laitteisiin, joilla ei ole omaa WLAN-liitäntää. Laitteen asetusten tekemiseen tarvitaan ulkopuolinen laite, esim. kannettava tietokone. Laitteen saa asentaa vain kuiviin sisätiloihin. Pos: 10.1 /#Neustruktur#/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/1. Ebene/U Ympäristö Muista suojella ympäristöä! Käytettyjä sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteiden seassa. Laitteessa on tärkeitä raaka-aineita, joita voi käyttää uudelleen. Laite on siksi luovutettava asianmukaiseen vastaanottopisteeseen. Pos: 10.3 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise/Hinweis - Umwelt - Entsorgung @ 1 Kaikki pakkausmateriaalit ja laitteet ovat varustettu asianmukaista hävittämistä koskevilla merkinnöillä ja tarkastussineteillä. Pakkausmateriaalit ja sähkölaitteet ja/tai niiden osat on aina vietävä asianmukaiseen keräyspisteeseen tai hävitettävä valtuutetun jätehuoltoyrityksen kautta. Tuotteet vastaavat lakisääteisiä määräyksiä, erityisesti sähkö- ja elektroniikkalaitelakia ja REACH-säädöstä. (EU-direktiivi 2002/96/EY WEEE ja 2002/95/EY RoHS) (EU-REACH-säädös ja laki säädöksen noudattamisesta (EY) nro. 1907/2006) Käyttöohje

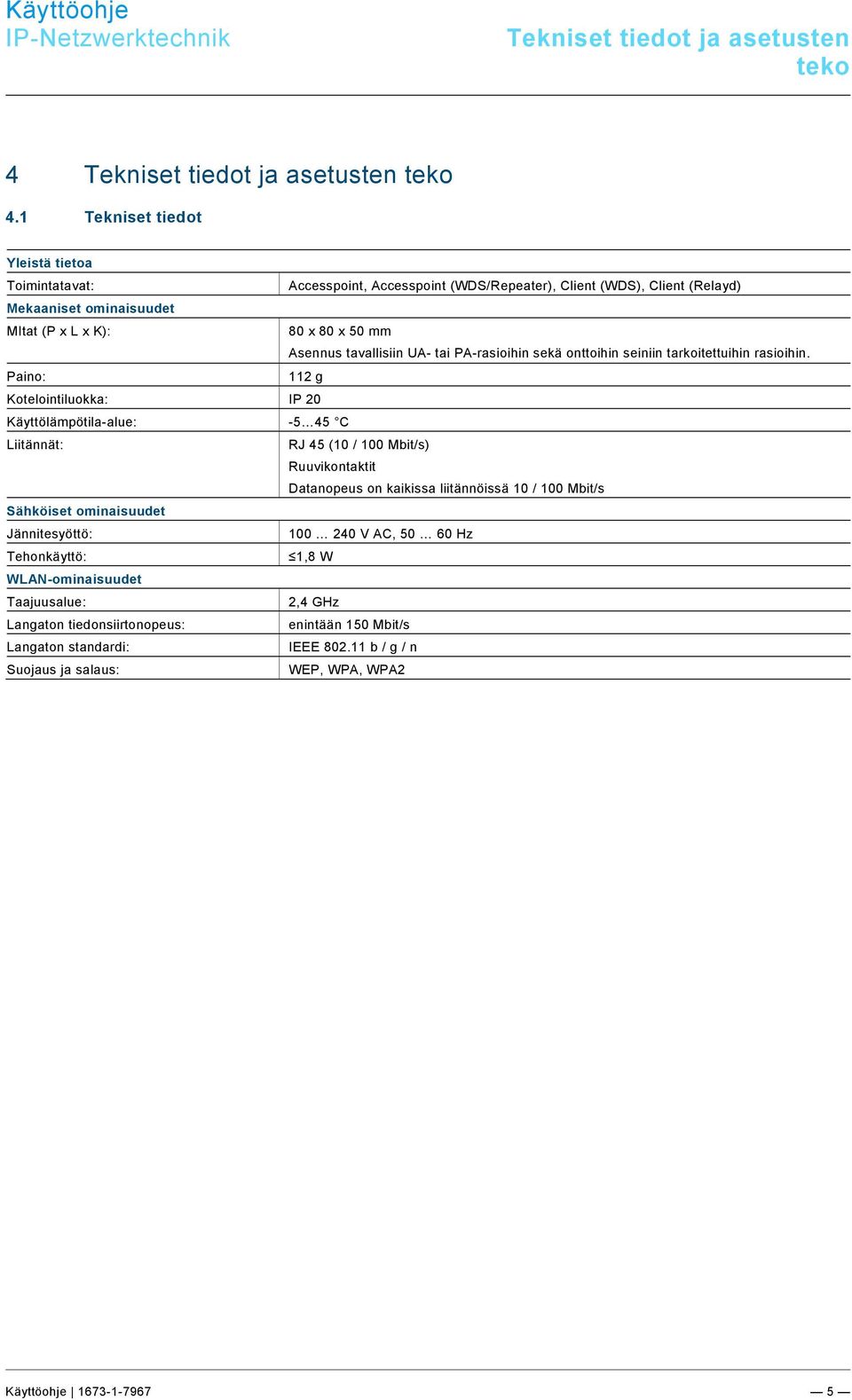

5 Tekniset tiedot ja asetusten teko Pos: 12 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S - T/Technische Daten und Tekniset tiedot ja asetusten teko Pos: 14 /#Neustruktur#/Online-Dokumentation (+KNX)/Technische Daten/Sonstige Bereiche/Technische Daten Tekniset tiedot Yleistä tietoa Toimintatavat: Accesspoint, Accesspoint (WDS/Repeater), Client (WDS), Client (Relayd) Mekaaniset ominaisuudet MItat (P x L x K): 80 x 80 x 50 mm Asennus tavallisiin UA- tai PA-rasioihin sekä onttoihin seiniin tarkoitettuihin rasioihin. Paino: 112 g Kotelointiluokka: IP 20 Käyttölämpötila-alue: C Liitännät: RJ 45 (10 / 100 Mbit/s) Ruuvikontaktit Datanopeus on kaikissa liitännöissä 10 / 100 Mbit/s Sähköiset ominaisuudet Jännitesyöttö: V AC, Hz Tehonkäyttö: 1,8 W WLAN-ominaisuudet Taajuusalue: 2,4 GHz Langaton tiedonsiirtonopeus: enintään 150 Mbit/s Langaton standardi: IEEE b / g / n Suojaus ja salaus: WEP, WPA, WPA2 Käyttöohje

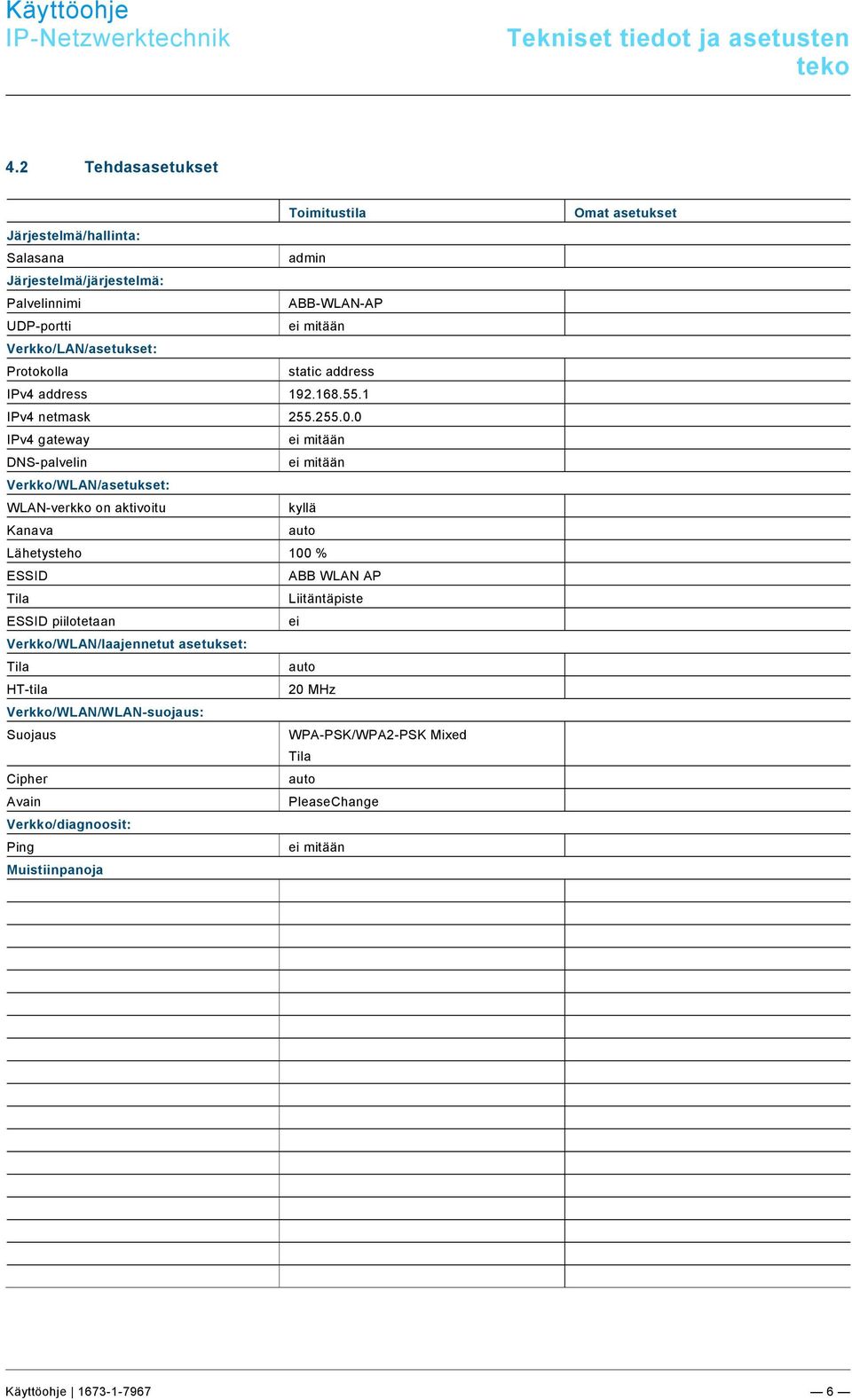

6 Pos: 15 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Käyttöohje Tekniset tiedot ja asetusten teko 4.2 Tehdasasetukset Toimitustila Järjestelmä/hallinta: Salasana admin Järjestelmä/järjestelmä: Palvelinnimi ABB-WLAN-AP UDP-portti ei mitään Verkko/LAN/asetukset: Protokolla static address IPv4 address IPv4 netmask IPv4 gateway ei mitään DNS-palvelin ei mitään Verkko/WLAN/asetukset: WLAN-verkko on aktivoitu kyllä Kanava auto Lähetysteho 100 % ESSID ABB WLAN AP Tila Liitäntäpiste ESSID piilotetaan ei Verkko/WLAN/laajennetut asetukset: Tila auto HT-tila 20 MHz Verkko/WLAN/WLAN-suojaus: Suojaus WPA-PSK/WPA2-PSK Mixed Tila Cipher auto Avain PleaseChange Verkko/diagnoosit: Ping ei mitään Muistiinpanoja Omat asetukset Käyttöohje

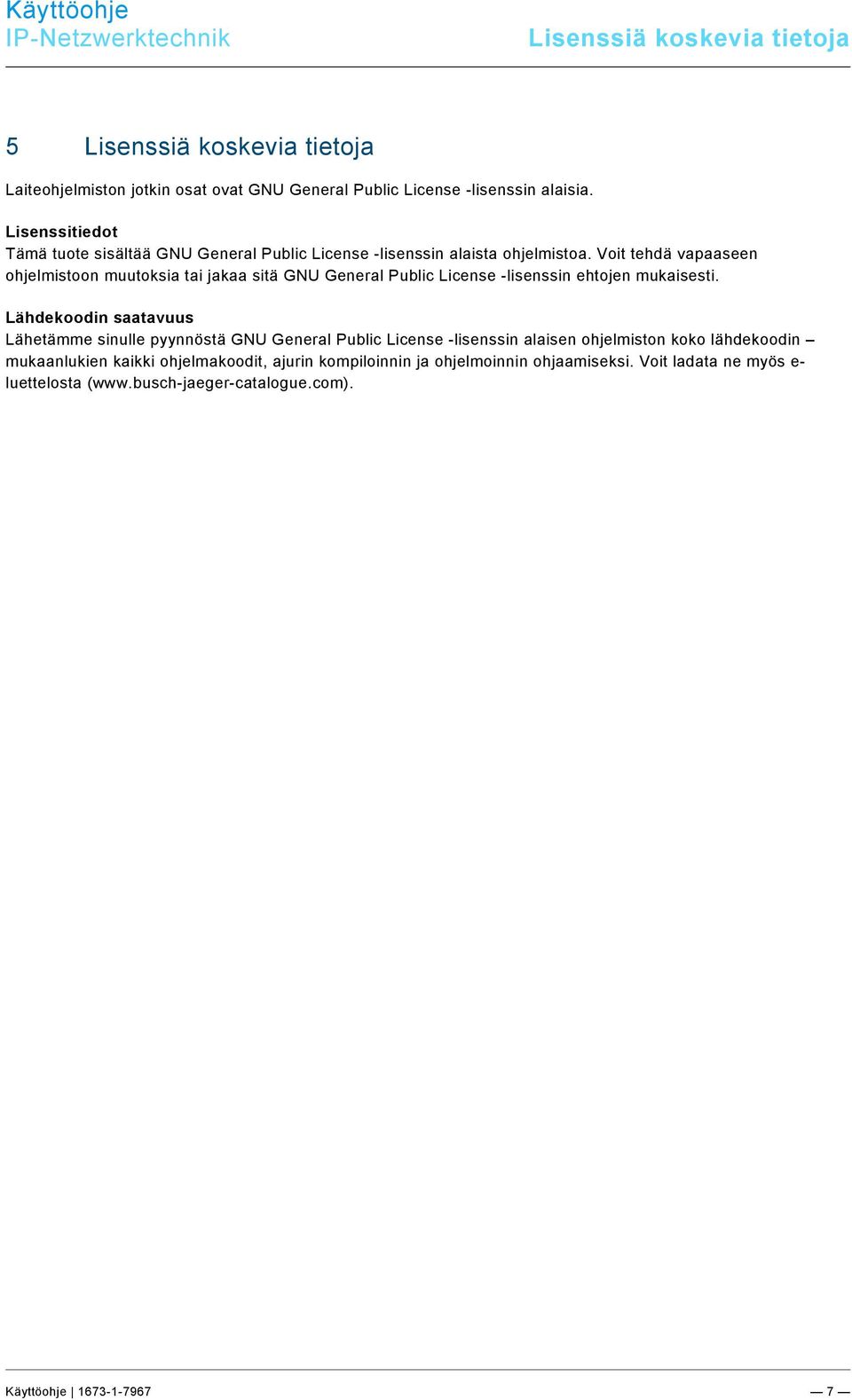

7 Pos: 19 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Käyttöohje Lisenssiä koskevia tietoja Pos: 16 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/G Lisenssiä koskevia tietoja Pos: 18 /#Neustruktur#/Online-Dokumentation (+KNX)/Linzenzhinweise/Lizenzhinweise @ 1 Laiteohjelmiston jotkin osat ovat GNU General Public License -lisenssin alaisia. Lisenssitiedot Tämä tuote sisältää GNU General Public License -lisenssin alaista ohjelmistoa. Voit tehdä vapaaseen ohjelmistoon muutoksia tai jakaa sitä GNU General Public License -lisenssin ehtojen mukaisesti. Lähdekoodin saatavuus Lähetämme sinulle pyynnöstä GNU General Public License -lisenssin alaisen ohjelmiston koko lähdekoodin mukaanlukien kaikki ohjelmakoodit, ajurin kompiloinnin ja ohjelmoinnin ohjaamiseksi. Voit ladata ne myös e- luettelosta ( Käyttöohje

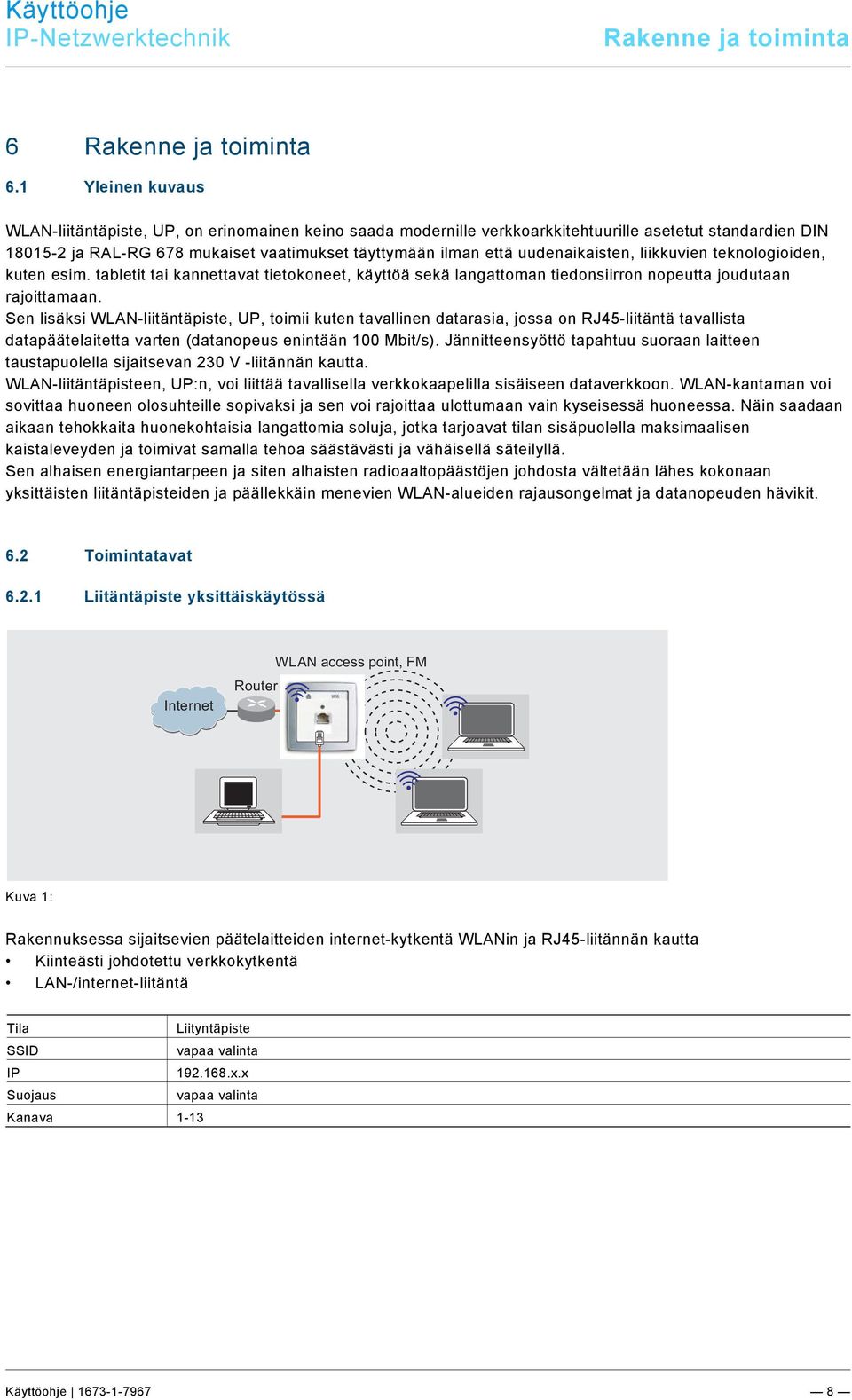

8 Rakenne ja toiminta Pos: 20 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Aufbau und Rakenne ja toiminta Pos: 22 /#Neustruktur#/Online-Dokumentation (+KNX)/Aufbau und Funktion/Sonstige Bereiche/Funktionen Yleinen kuvaus WLAN-liitäntäpiste, UP, on erinomainen keino saada modernille verkkoarkkitehtuurille asetetut standardien DIN ja RAL-RG 678 mukaiset vaatimukset täyttymään ilman että uudenaikaisten, liikkuvien teknologioiden, kuten esim. tabletit tai kannettavat tietokoneet, käyttöä sekä langattoman tiedonsiirron nopeutta joudutaan rajoittamaan. Sen lisäksi WLAN-liitäntäpiste, UP, toimii kuten tavallinen datarasia, jossa on RJ45-liitäntä tavallista datapäätelaitetta varten (datanopeus enintään 100 Mbit/s). Jännitteensyöttö tapahtuu suoraan laitteen taustapuolella sijaitsevan 230 V -liitännän kautta. WLAN-liitäntäpisteen, UP:n, voi liittää tavallisella verkkokaapelilla sisäiseen dataverkkoon. WLAN-kantaman voi sovittaa huoneen olosuhteille sopivaksi ja sen voi rajoittaa ulottumaan vain kyseisessä huoneessa. Näin saadaan aikaan tehokkaita huonekohtaisia langattomia soluja, jotka tarjoavat tilan sisäpuolella maksimaalisen kaistaleveyden ja toimivat samalla tehoa säästävästi ja vähäisellä säteilyllä. Sen alhaisen energiantarpeen ja siten alhaisten radioaaltopäästöjen johdosta vältetään lähes kokonaan yksittäisten liitäntäpisteiden ja päällekkäin menevien WLAN-alueiden rajausongelmat ja datanopeuden hävikit. 6.2 Toimintatavat Liitäntäpiste yksittäiskäytössä Internet WLAN access point, FM Router Kuva 1: Rakennuksessa sijaitsevien päätelaitteiden internet-kytkentä WLANin ja RJ45-liitännän kautta Kiinteästi johdotettu verkkokytkentä LAN-/internet-liitäntä Tila Liityntäpiste SSID vapaa valinta IP x.x Suojaus vapaa valinta Kanava 1-13 Käyttöohje

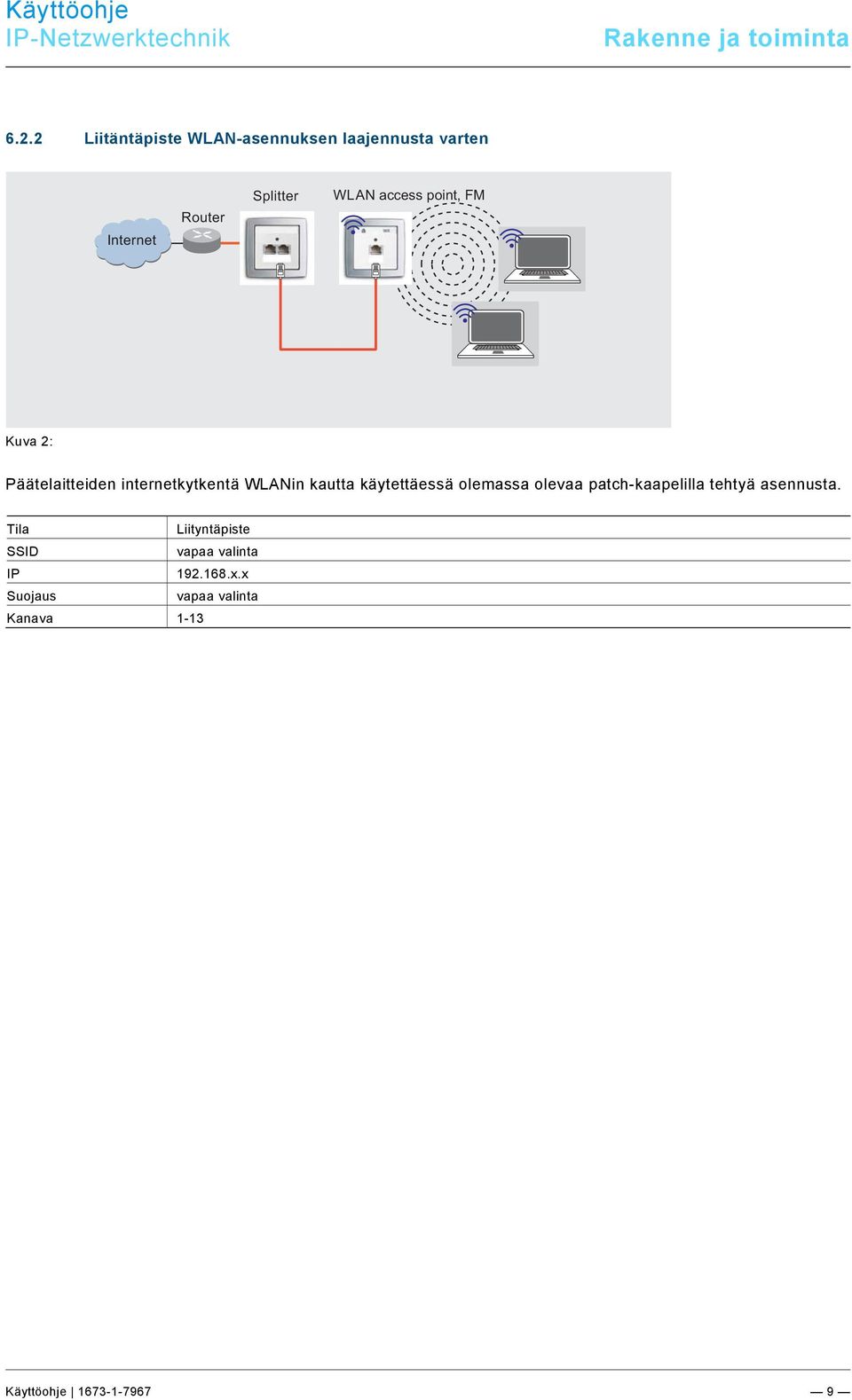

9 Rakenne ja toiminta Liitäntäpiste WLAN-asennuksen laajennusta varten Internet Router Splitter WLAN access point, FM Kuva 2: Päätelaitteiden internetkytkentä WLANin kautta käytettäessä olemassa olevaa patch-kaapelilla tehtyä asennusta. Tila Liityntäpiste SSID vapaa valinta IP x.x Suojaus vapaa valinta Kanava 1-13 Käyttöohje

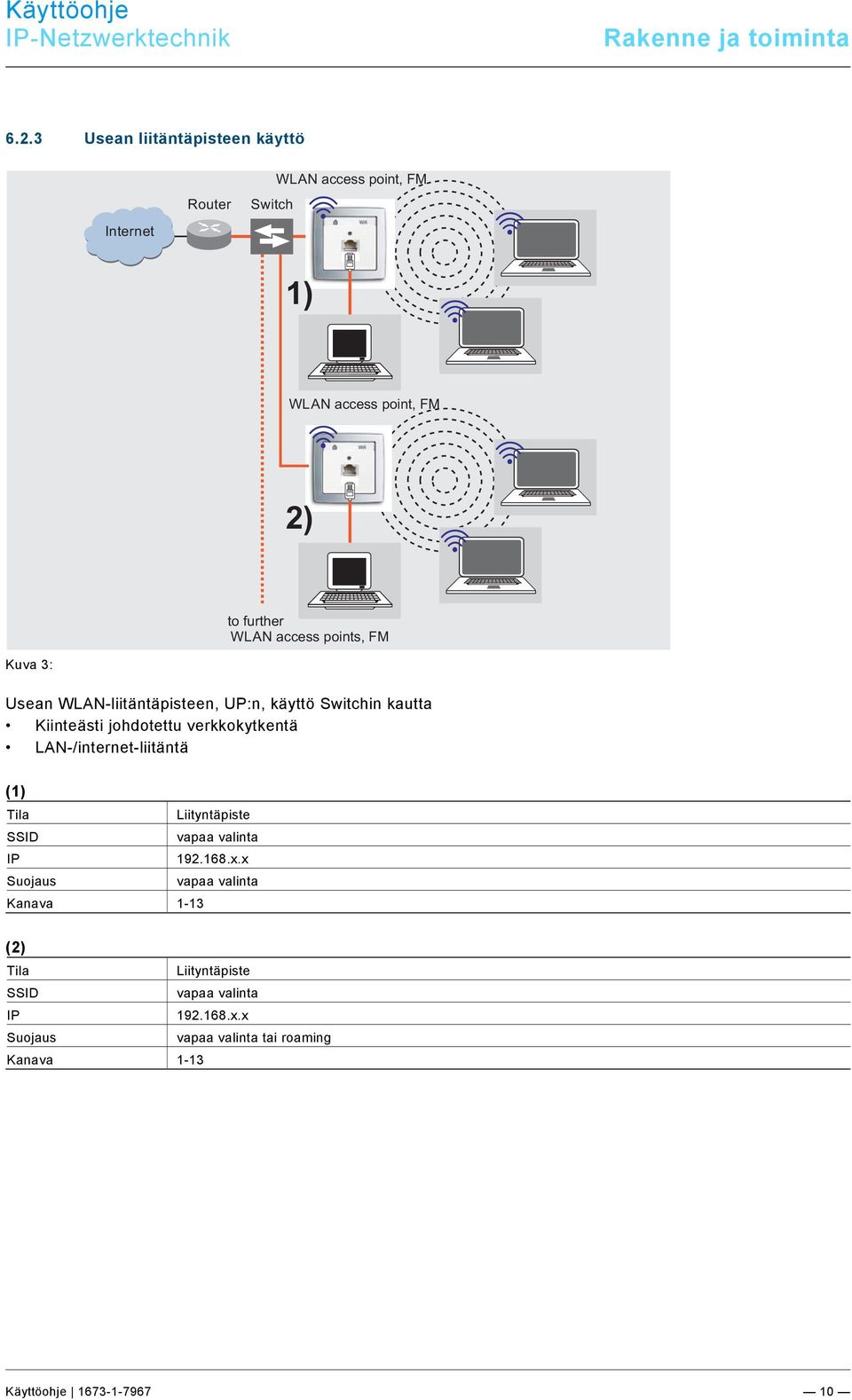

10 Rakenne ja toiminta Usean liitäntäpisteen käyttö Internet Router WLAN access point, FM Switch 1) WLAN access point, FM 2) to further WLAN access points, FM Kuva 3: Usean WLAN-liitäntäpisteen, UP:n, käyttö Switchin kautta Kiinteästi johdotettu verkkokytkentä LAN-/internet-liitäntä (1) Tila Liityntäpiste SSID vapaa valinta IP x.x Suojaus vapaa valinta Kanava 1-13 (2) Tila Liityntäpiste SSID vapaa valinta IP x.x Suojaus vapaa valinta tai roaming Kanava 1-13 Käyttöohje

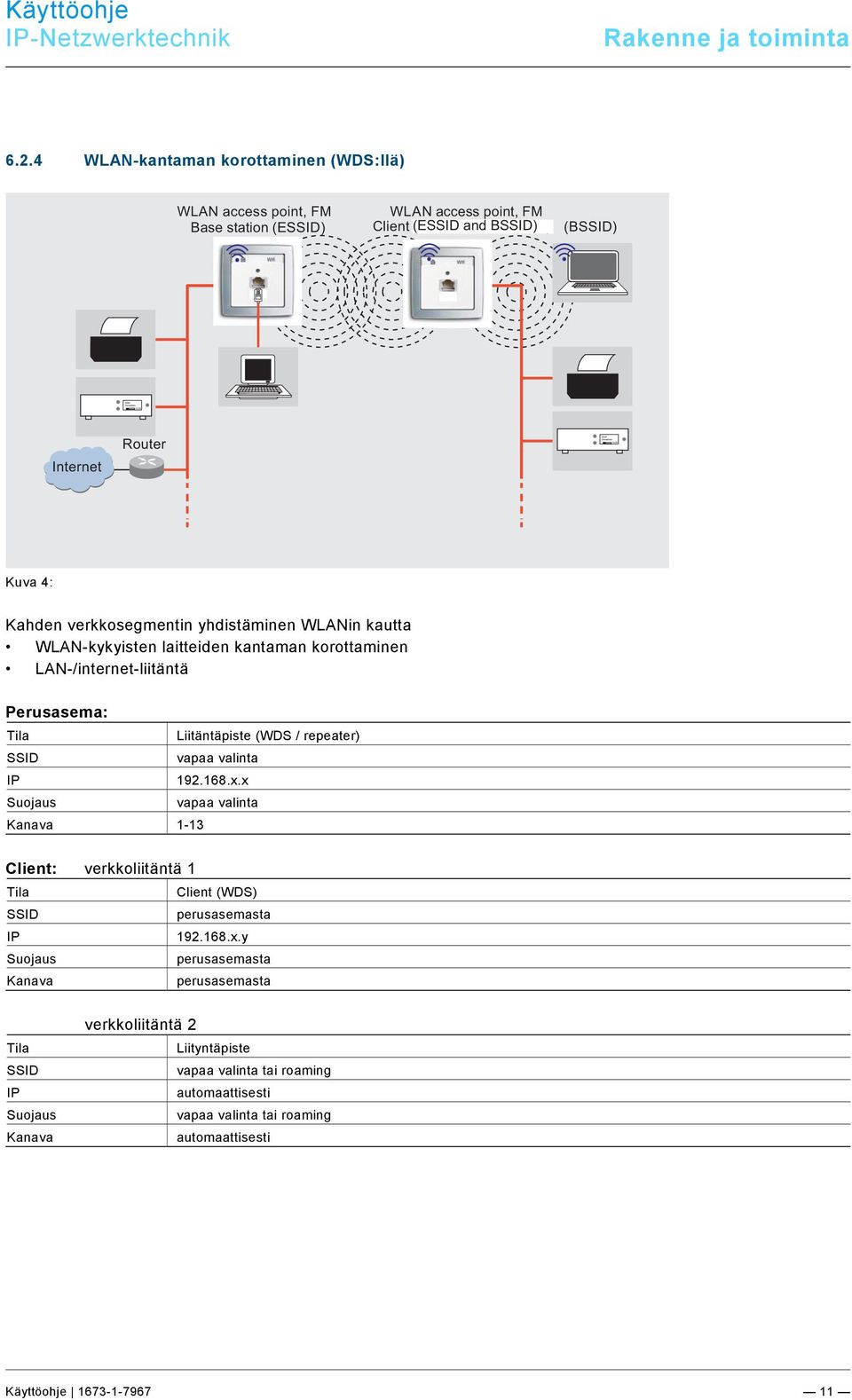

11 WDR Fernsehen 12:59 WDR Fernsehen 12:59 Käyttöohje Rakenne ja toiminta WLAN-kantaman korottaminen (WDS:llä) WLAN access point, FM Base station (ESSID) WLAN access point, FM Client (ESSID (EESSIDand and BSSID) (BSSID) Internet Router Kuva 4: Kahden verkkosegmentin yhdistäminen WLANin kautta WLAN-kykyisten laitteiden kantaman korottaminen LAN-/internet-liitäntä Perusasema: Tila Liitäntäpiste (WDS / repeater) SSID vapaa valinta IP x.x Suojaus vapaa valinta Kanava 1-13 Client: verkkoliitäntä 1 Tila Client (WDS) SSID perusasemasta IP x.y Suojaus perusasemasta Kanava perusasemasta Tila SSID IP Suojaus Kanava verkkoliitäntä 2 Liityntäpiste vapaa valinta tai roaming automaattisesti vapaa valinta tai roaming automaattisesti Käyttöohje

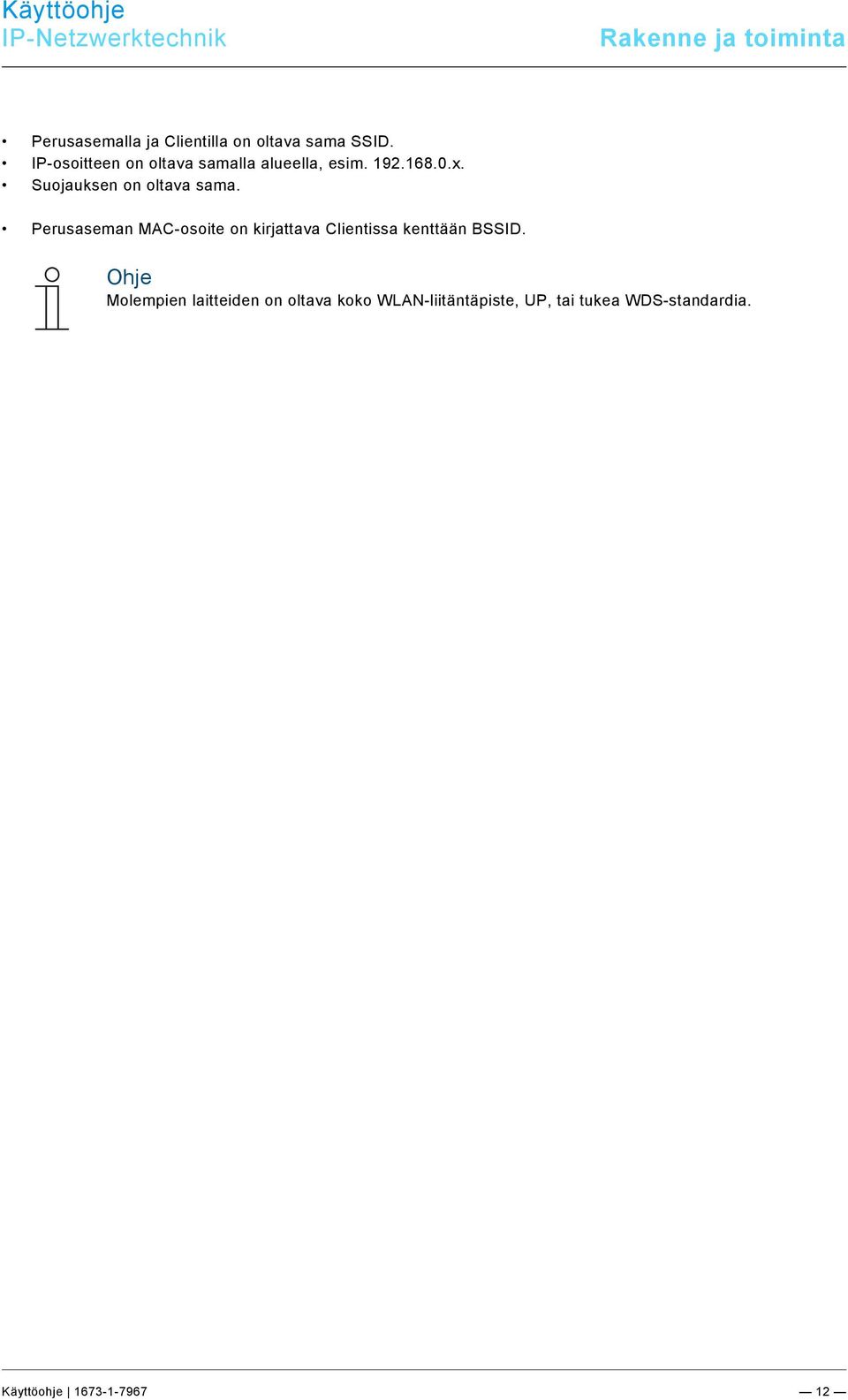

12 Rakenne ja toiminta Perusasemalla ja Clientilla on oltava sama SSID. IP-osoitteen on oltava samalla alueella, esim x. Suojauksen on oltava sama. Perusaseman MAC-osoite on kirjattava Clientissa kenttään BSSID. Ohje Molempien laitteiden on oltava koko WLAN-liitäntäpiste, UP, tai tukea WDS-standardia. Käyttöohje

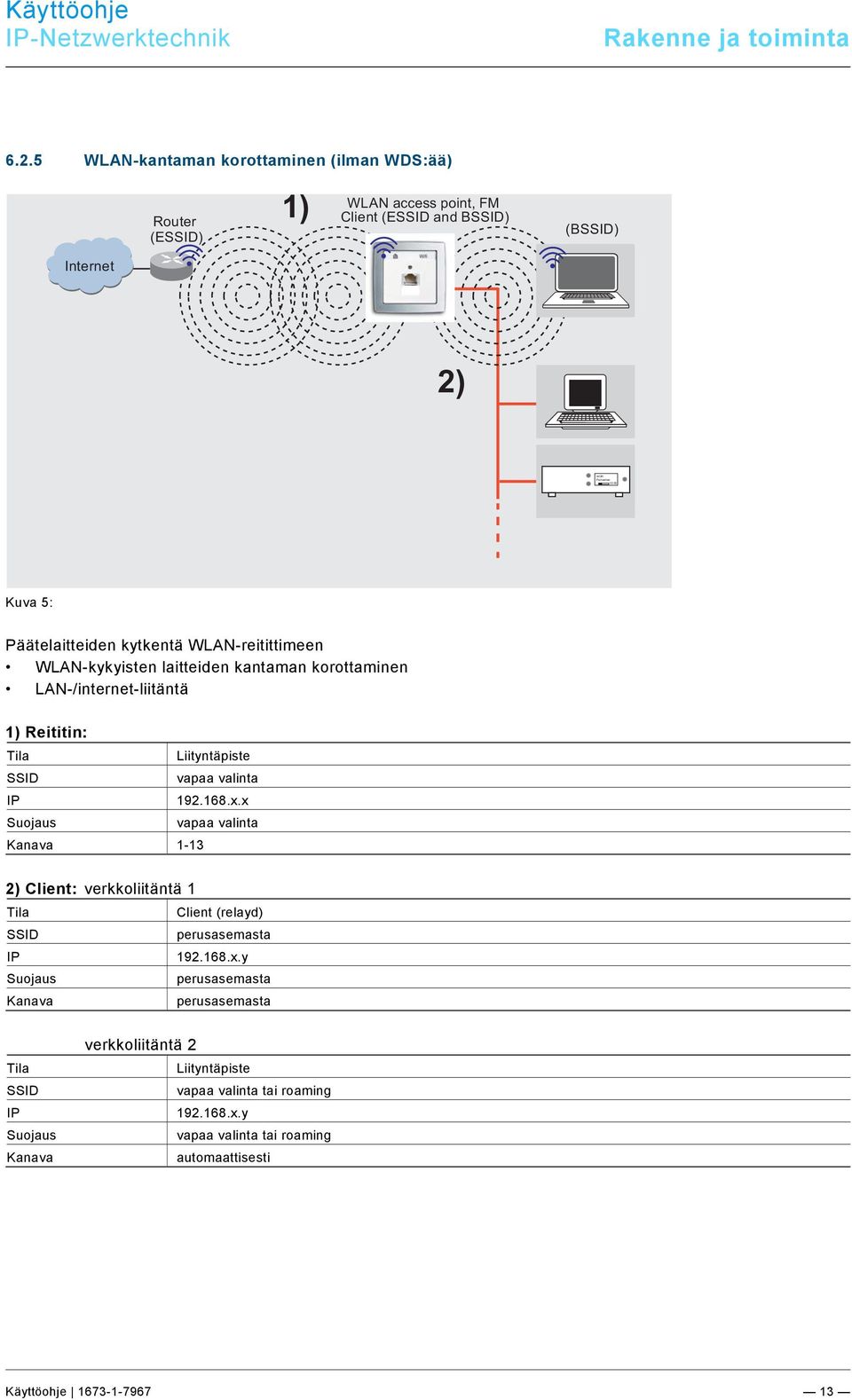

13 WDR Fernsehen 12:59 Käyttöohje Rakenne ja toiminta WLAN-kantaman korottaminen (ilman WDS:ää) Router (ESSID) 1) WLAN access point, FM Client (ESSID and BSSID) (BSSID) Internet 2) Kuva 5: Päätelaitteiden kytkentä WLAN-reitittimeen WLAN-kykyisten laitteiden kantaman korottaminen LAN-/internet-liitäntä 1) Reititin: Tila Liityntäpiste SSID vapaa valinta IP x.x Suojaus vapaa valinta Kanava ) Client: verkkoliitäntä 1 Tila Client (relayd) SSID perusasemasta IP x.y Suojaus perusasemasta Kanava perusasemasta Tila SSID IP Suojaus Kanava verkkoliitäntä 2 Liityntäpiste vapaa valinta tai roaming x.y vapaa valinta tai roaming automaattisesti Käyttöohje

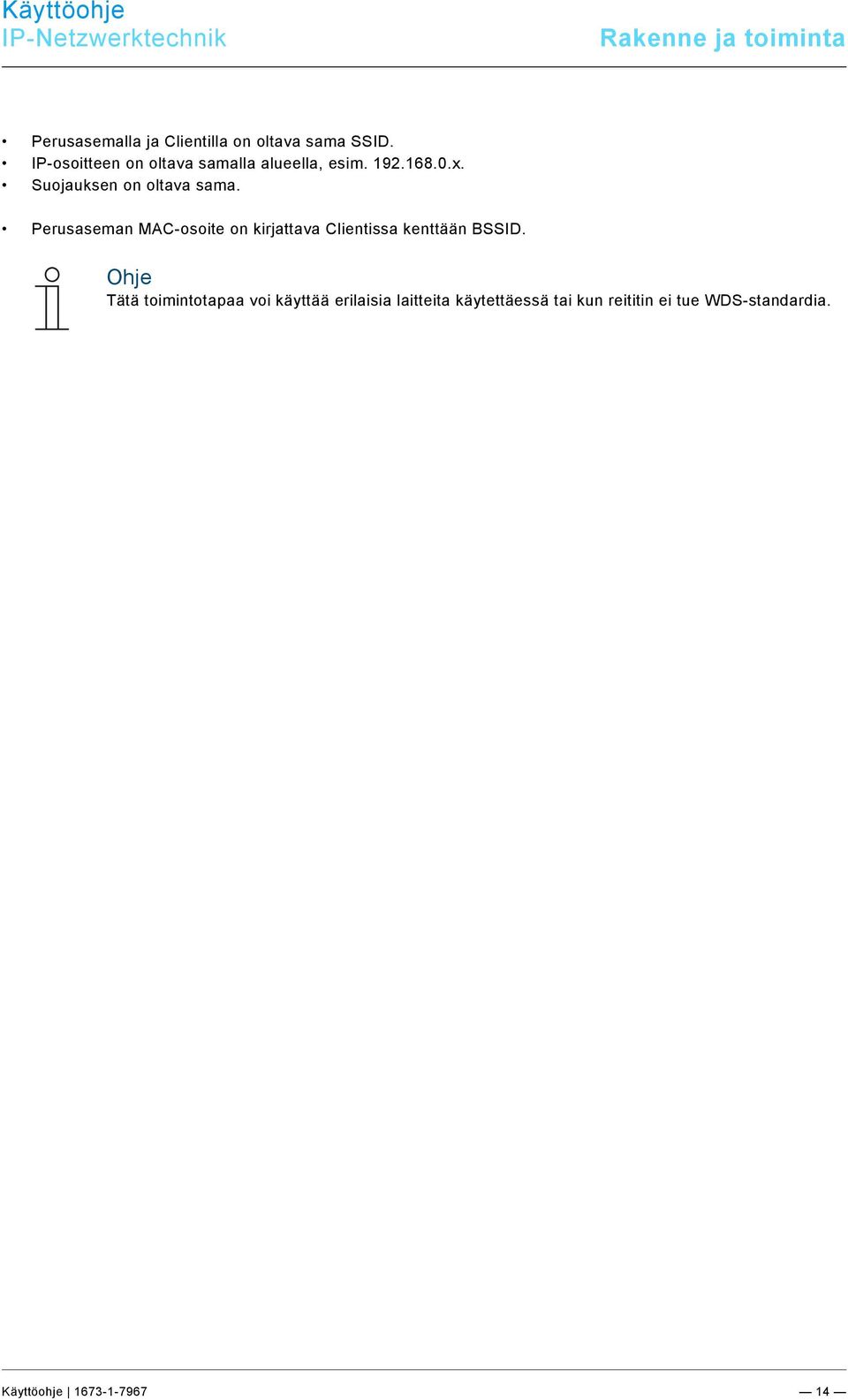

14 Rakenne ja toiminta Perusasemalla ja Clientilla on oltava sama SSID. IP-osoitteen on oltava samalla alueella, esim x. Suojauksen on oltava sama. Perusaseman MAC-osoite on kirjattava Clientissa kenttään BSSID. Ohje Tätä toimintotapaa voi käyttää erilaisia laitteita käytettäessä tai kun reititin ei tue WDS-standardia. Käyttöohje

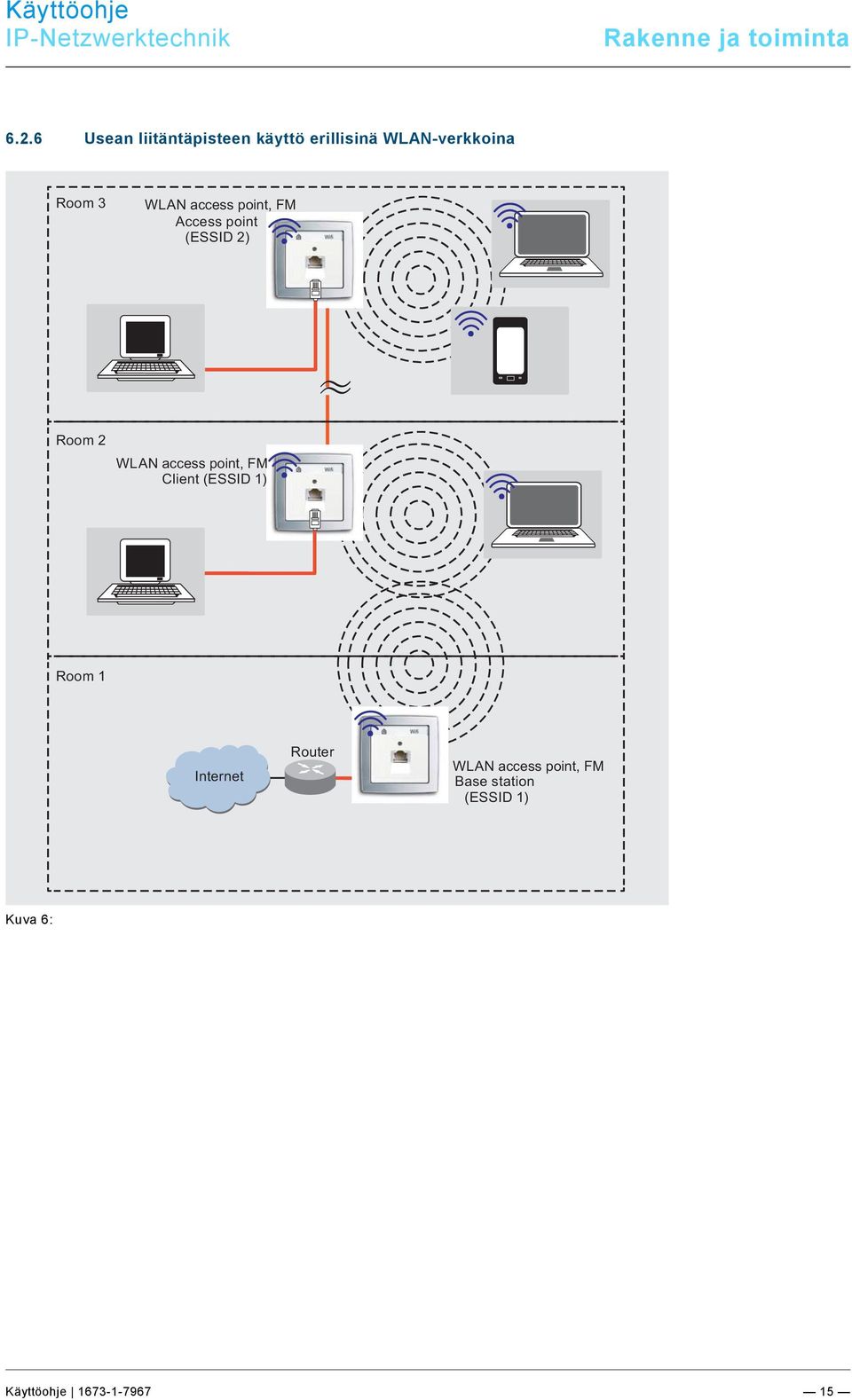

15 Rakenne ja toiminta Usean liitäntäpisteen käyttö erillisinä WLAN-verkkoina Room 3 WLAN access point, FM Access point (ESSID 2) Room 2 WLAN access point, FM Client (ESSID 1) Room 1 Internet Router WLAN access point, FM Base station (ESSID 1) Kuva 6: Käyttöohje

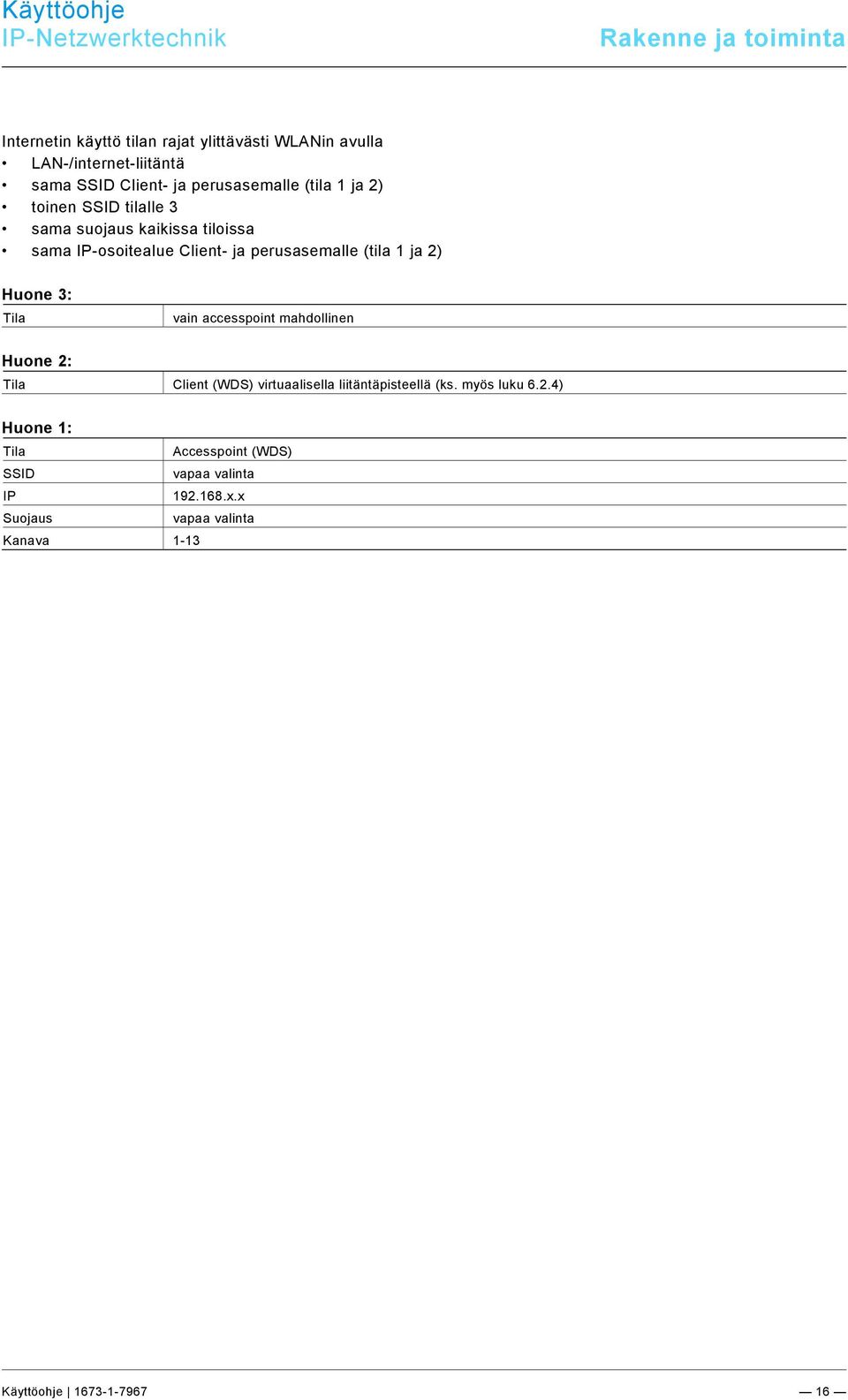

16 Rakenne ja toiminta Internetin käyttö tilan rajat ylittävästi WLANin avulla LAN-/internet-liitäntä sama SSID Client- ja perusasemalle (tila 1 ja 2) toinen SSID tilalle 3 sama suojaus kaikissa tiloissa sama IP-osoitealue Client- ja perusasemalle (tila 1 ja 2) Huone 3: Tila vain accesspoint mahdollinen Huone 2: Tila Client (WDS) virtuaalisella liitäntäpisteellä (ks. myös luku 6.2.4) Huone 1: Tila Accesspoint (WDS) SSID vapaa valinta IP x.x Suojaus vapaa valinta Kanava 1-13 Käyttöohje

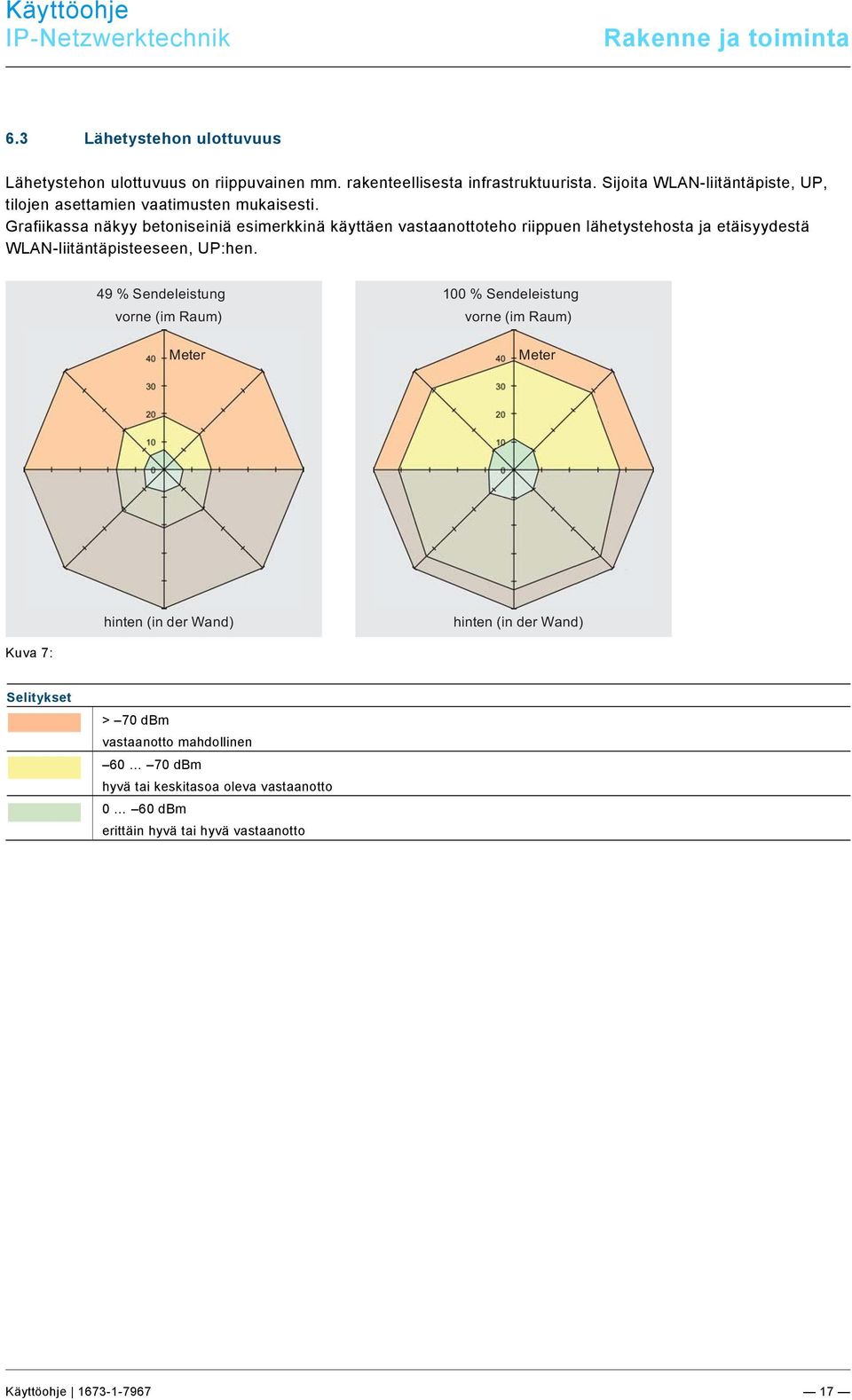

17 Pos: 23 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Käyttöohje Rakenne ja toiminta 6.3 Lähetystehon ulottuvuus Lähetystehon ulottuvuus on riippuvainen mm. rakenteellisesta infrastruktuurista. Sijoita WLAN-liitäntäpiste, UP, tilojen asettamien vaatimusten mukaisesti. Grafiikassa näkyy betoniseiniä esimerkkinä käyttäen vastaanottoteho riippuen lähetystehosta ja etäisyydestä WLAN-liitäntäpisteeseen, UP:hen. 49 % Sendeleistung 100 % Sendeleistung vorne (im Raum) vorne (im Raum) Meter Meter hinten (in der Wand) hinten (in der Wand) Kuva 7: Selitykset > 70 dbm vastaanotto mahdollinen dbm hyvä tai keskitasoa oleva vastaanotto 0 60 dbm erittäin hyvä tai hyvä vastaanotto Käyttöohje

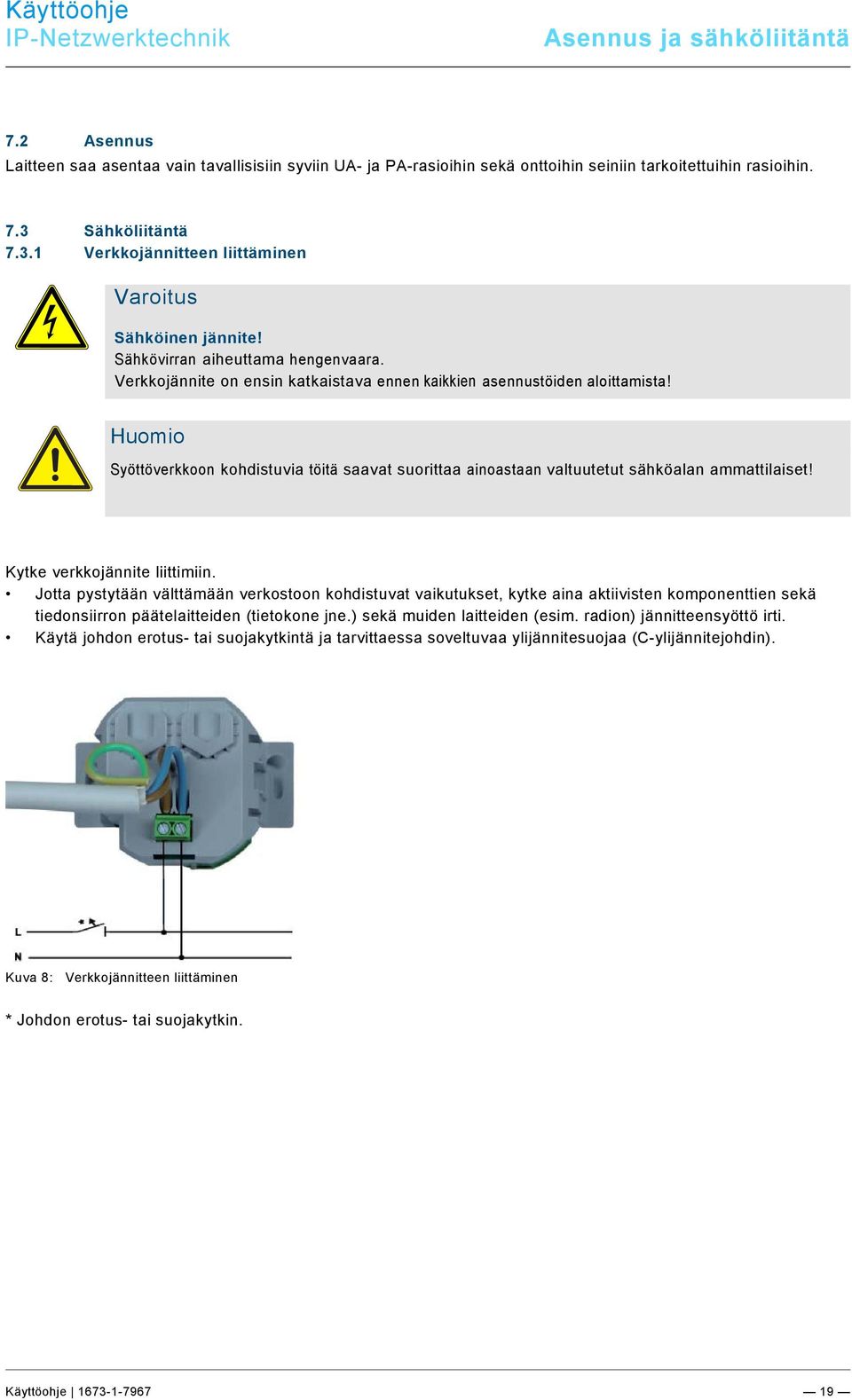

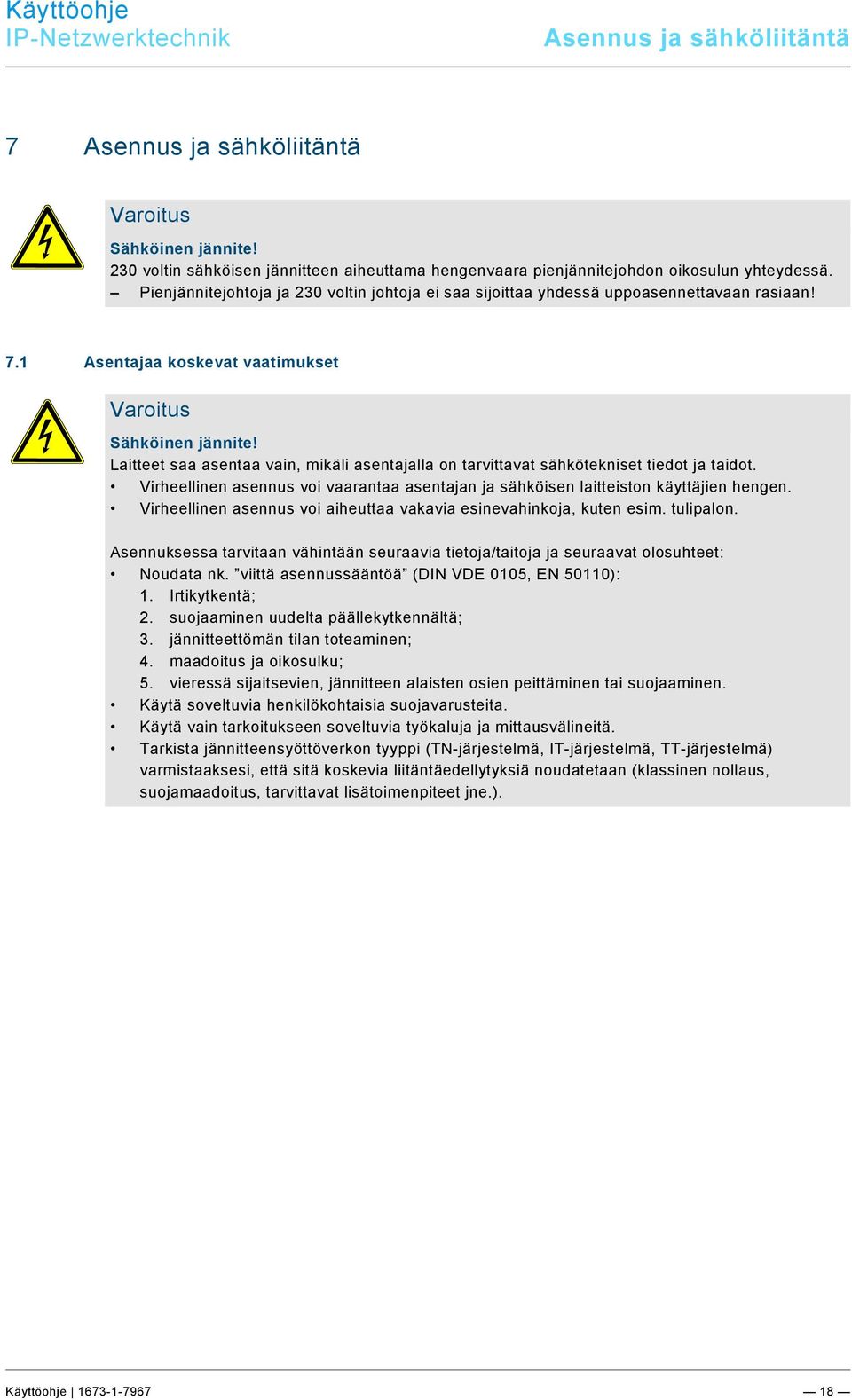

18 Pos: 25 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit - Niederspannungs- und 230 @ 1 Pos: 27 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Käyttöohje Asennus ja sähköliitäntä Pos: 24 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/M - O/Montage und elektrischer Asennus ja sähköliitäntä Varoitus Sähköinen jännite! 230 voltin sähköisen jännitteen aiheuttama hengenvaara pienjännitejohdon oikosulun yhteydessä. Pienjännitejohtoja ja 230 voltin johtoja ei saa sijoittaa yhdessä uppoasennettavaan rasiaan! Pos: 26 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit Asentajaa koskevat vaatimukset Varoitus Sähköinen jännite! Laitteet saa asentaa vain, mikäli asentajalla on tarvittavat sähkötekniset tiedot ja taidot. Virheellinen asennus voi vaarantaa asentajan ja sähköisen laitteiston käyttäjien hengen. Virheellinen asennus voi aiheuttaa vakavia esinevahinkoja, kuten esim. tulipalon. Asennuksessa tarvitaan vähintään seuraavia tietoja/taitoja ja seuraavat olosuhteet: Noudata nk. viittä asennussääntöä (DIN VDE 0105, EN 50110): 1. Irtikytkentä; 2. suojaaminen uudelta päällekytkennältä; 3. jännitteettömän tilan toteaminen; 4. maadoitus ja oikosulku; 5. vieressä sijaitsevien, jännitteen alaisten osien peittäminen tai suojaaminen. Käytä soveltuvia henkilökohtaisia suojavarusteita. Käytä vain tarkoitukseen soveltuvia työkaluja ja mittausvälineitä. Tarkista jännitteensyöttöverkon tyyppi (TN-järjestelmä, IT-järjestelmä, TT-järjestelmä) varmistaaksesi, että sitä koskevia liitäntäedellytyksiä noudatetaan (klassinen nollaus, suojamaadoitus, tarvittavat lisätoimenpiteet jne.). Käyttöohje

19 Pos: 30 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Elektrischer 1 Pos: 32 /#Neustruktur#/Online-Dokumentation (+KNX)/Anschluss/Sonstige Bereiche/Anschluss Käyttöohje Asennus ja sähköliitäntä Pos: 28 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/M Asennus Pos: 29 /#Neustruktur#/Online-Dokumentation (+KNX)/Montage/alle Geräte/Montage - UP-, AP- und @ 1 Laitteen saa asentaa vain tavallisisiin syviin UA- ja PA-rasioihin sekä onttoihin seiniin tarkoitettuihin rasioihin. 7.3 Sähköliitäntä Verkkojännitteen liittäminen Varoitus Sähköinen jännite! Sähkövirran aiheuttama hengenvaara. Verkkojännite on ensin katkaistava ennen kaikkien asennustöiden aloittamista! Huomio Syöttöverkkoon kohdistuvia töitä saavat suorittaa ainoastaan valtuutetut sähköalan ammattilaiset! Kytke verkkojännite liittimiin. Jotta pystytään välttämään verkostoon kohdistuvat vaikutukset, kytke aina aktiivisten komponenttien sekä tiedonsiirron päätelaitteiden (tietokone jne.) sekä muiden laitteiden (esim. radion) jännitteensyöttö irti. Käytä johdon erotus- tai suojakytkintä ja tarvittaessa soveltuvaa ylijännitesuojaa (C-ylijännitejohdin). Kuva 8: Verkkojännitteen liittäminen * Johdon erotus- tai suojakytkin. Käyttöohje

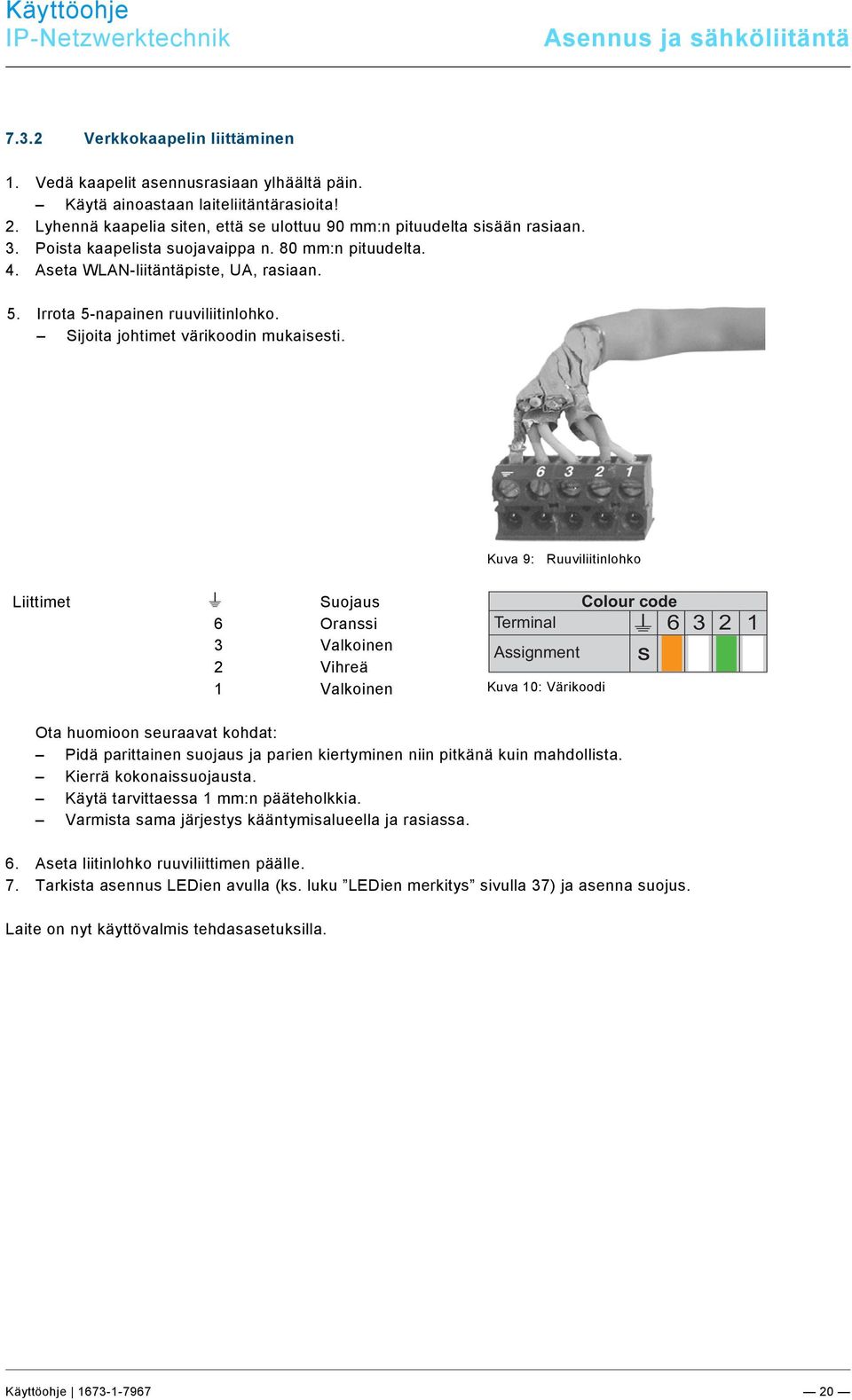

20 Pos: 33 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Käyttöohje Asennus ja sähköliitäntä Verkkokaapelin liittäminen 1. Vedä kaapelit asennusrasiaan ylhäältä päin. Käytä ainoastaan laiteliitäntärasioita! 2. Lyhennä kaapelia siten, että se ulottuu 90 mm:n pituudelta sisään rasiaan. 3. Poista kaapelista suojavaippa n. 80 mm:n pituudelta. 4. Aseta WLAN-liitäntäpiste, UA, rasiaan. 5. Irrota 5-napainen ruuviliitinlohko. Sijoita johtimet värikoodin mukaisesti. Kuva 9: Ruuviliitinlohko Liittimet Suojaus 6 Oranssi Terminal 3 Valkoinen Assignment 2 Vihreä 1 Valkoinen Kuva 10: Värikoodi Colour code Ota huomioon seuraavat kohdat: Pidä parittainen suojaus ja parien kiertyminen niin pitkänä kuin mahdollista. Kierrä kokonaissuojausta. Käytä tarvittaessa 1 mm:n pääteholkkia. Varmista sama järjestys kääntymisalueella ja rasiassa. 6. Aseta liitinlohko ruuviliittimen päälle. 7. Tarkista asennus LEDien avulla (ks. luku LEDien merkitys sivulla 37) ja asenna suojus. Laite on nyt käyttövalmis tehdasasetuksilla. Käyttöohje

21 Pos: 37 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Käyttöohje Käyttöönotto Pos: 34 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/G Käyttöönotto Pos: 36 /#Neustruktur#/Online-Dokumentation (+KNX)/Inbetriebnahme/Sonstige Bereiche/Inbetriebnahme Kun yhteys luodaan ensimmäisen kerran Suosittelemme, että kun yhteys WLAN-liitäntäpisteeseen, UP:hen, luodaan yhteys ensimmäisen kerran, se tehdään RJ45-liitännän kautta. Yhteys RJ45-liitännän kautta Kun yhteys luodaan RJ45-liitännän kautta, tietokone tulee liittää verkkokaapelilla WLAN-liitäntäpisteeseen, UP:hen. Tee konfigurointitietokoneen (ja/tai tabletin tai älypuhelimen) verkkoadapterista seuraavat TCP/IP-asetukset: Käytä staattista IP-osoitetta, esimerkiksi x, jolloin x:n on oltava väliltä 2 ja 255. Aliverkkomaski WLAN-liitäntäpiste, UP, on nyt tavoitettavissa verkkopalvelimella osoitteessa Yhteys WLAN:in kautta Kun yhteys luodaan WLANin kautta, valitse verkko, jossa on SSID ABB WLAN AP. WPA2-avain on "PleaseChange": suosittelemme, että se vaihdetaan niin pian kuin mahdollista (ks. luku Liitäntäkonfigurointi WLAN-suojaus sivulla 33). Tee konfigurointitietokoneen (ja/tai tabletin tai älypuhelimen) verkkoadapterista seuraavat TCP/IP-asetukset: Käytä staattista IP-osoitetta, esimerkiksi x, jolloin x:n on oltava väliltä 2 ja 255. Aliverkkomaski WLAN-liitäntäpiste, UP, on nyt tavoitettavissa verkkopalvelimella osoitteessa Konfigurointi LAN-paluuliitännän kautta Mikäli haluat konfiguroida WLAN-liitäntäpisteen, UP:n, LAN-paluuliitännällä, reitittimeltä ja konfigurointitietokoneelta on oltava asetettuna aliverkkomaski WLAN-liitäntäpiste, UP, on nyt tavoitettavissa verkossa osoitteessa Käyttöohje

22 Käyttöönotto Pos: 39 /#Neustruktur#/Online-Dokumentation (+KNX)/Inbetriebnahme/Sonstige Bereiche/Konfiguration xxx Konfigurointi Yleistä tietoa Verkkoliitännän kautta voi tehdä WLAN-liitäntäpisteen, UP:n, konfiguroinnin ja sovittaa sen siten omien tarpeiden mukaiseksi. Salasanan muuttamisen (ks. luku Salasana-asetus sivulla 23) lisäksi tulee muuttaa avain WLAN-verkon liitäntäkonfiguroinnista (ks. luku Verkko WLAN-asetukset laitekonfigurointi yleiset asetukset sivulla 30). Muutokset tulee tehdä lisäksi myös verkossa ja sitä varten tulee syöttää yhdyskäytävä ja reitittimen DNS-palvelin internetpääsyä varten (ks. luku Verkko IP-asetukset sivulla 26). Ohje Huomaa, että muutetut asetukset on tallennettava ennen sovellussivulta poistumista Save & apply -painikekenttää käyttämällä. Muutoin asetukset eivät tallennu WLAN-liitäntäpisteeseen, UP. IP-osoiteasetuksiin, SSID:hen tai WLAN-suojaukseen tehtyjen muutosten jälkeen tietokoneen ja WLAN-liitäntäpisteen, UP:n, välinen yhteys voi katketa ja se on luotava uudelleen tietokoneella. Käyttöohje

23 Käyttöönotto Sisäänkirjautuminen Kuva 11: Syötä salasana (toimitustilassa admin ) ja kirjaudu sisään Salasana-asetus Kuva 12: Valikon System/Administration kautta pääsee WLAN-liitäntäpisteen, UP:n, salasana-asetuksiin. Korota pääsysuojausta asettamalla henkilökohtainen salasana. Salasanan saa näkyviin vihreää nuolta klikkaamalla. Vahvista salasana ja tallenna se valitsemalla Save & apply. Käyttöohje

24 Käyttöönotto 8.3 Konfigurointi järjestelmä yleistä Järjestelmäasetukset Järjestelmäasetukset koskevat kaikkia käyttötapoja ja niitä voi muuttaa valikosta System Järjestelmä yleiset asetukset Jotta WLAN-liitäntäpiste, UP, tunnistetaan verkossa, syötä kohtaan Hostname yksilöllinen, selkeä nimi (toimitustilassa ABB-WLAN-AP ). Nimen on alettava kirjaimella eikä se saa sisältää tyhjiä merkkejä. Virheelliset tiedot on merkitty punaisella. Tehdyt muutokset tallennetaan valitsemalla Save & apply. Järjestelmä on käynnistettävä uudelleen palvelinnimen muuttamisen jälkeen. Klikkaa sitä varten kohtaa Reboot ja valitse avautuvasta ikkunasta Perform reboot. Uudelleenkäynnistyminen kestää n. minuutin. 8.4 Konfigurointi järjestelmä/tila Kuva 13: Käyttöohje

25 Käyttöönotto Järjestelmä kieli Kuva 14: Käyttöpinnan kielenä on saksa tai englanti. Tehty asetus tallennetaan valitsemalla Save & apply. 8.5 Konfigurointi tila Tilatiedot Kuva 15: Kohdassa Status näytetään järjestelmän sen hetkiset arvot ja mitkä laitteet on liitetty WLAN-liitäntäpisteen, UP:n, kanssa. Konfigurointia varten saadaan näin ollen kanavaa ja kirjattuja asemia koskevat tiedot. Mikäli verkkoon on kirjattu useita asemia, WLAN-liitäntäpiste, UP, valitsee automaattisesti asemat, joilla on voimakkain signaali. 20 prosentin vastaanottotehoa ei saisi alittaa luotettavan tiedonsiirron varmistamiseksi. Liitäntäpistemallin ohella täällä näkyy myös laiteohjelmistoversio. Käyttöohje

26 Käyttöönotto 8.6 Konfigurointi verkko Käyttötapa ja muut konfigurointiseikat asetetaan välilehdeltä Network kohdasta IP-Configuration ja/tai WLAN. Voit valita kolmen käyttötavan (tila) välillä: liitäntäpiste (toimitustila), liitäntäpiste (WDS/Repeater) ja client (WDS) (ks. luku Toimintatavat sivulla 8) Verkko IP-asetukset Kuva 16: Tässä valikossa on WLAN-liitäntäpisteen, UP:n, LAN-asetuksia koskevia tilatietoja. Käyntiaika, MAC-osoite, lähetys-/vastaanottonopeus ja IP-osoite näytetään. Vasemmanpuoleisessa kentässä olevat symbolit tarkoittavat seuraavaa: Liitäntä: verkkokaapeli Liitäntä: etuliitäntä Liitäntä: langaton yhteys Käyttöohje

27 Käyttöönotto Verkko IP-asetukset asetukset Kuva 17: Tilatietojen (ks. luku Verkko IP-asetukset sivulla 26) ohella täältä voi valita protokollan (Static address tai DHCP client), IP-osoitteen ja WLAN-liitäntäpisteen, UP:n, verkkomaskin sekä syöttää yhdyskäytävän osoitteen ja reitittimen DNS-palvelimen. Symbolia (1) klikkaamalla voi lisätä muita DNS-palvelimia. Käyttöohje

28 Käyttöönotto 8.7 Verkko WLAN Kuva 18: WLAN-tila-alueella näkyy WLAN-liitäntäpisteen, UP:n, asetusten yleiskuva. Langattoman yhteyden standardi, kanava, bittinopeus, SSID, tila, BSSID, suojaus, signaalinvahvuus prosentteina, kirjatut asemat ja SSID, MACosoite, IP-osoite, signaali ja kohina näytetään Scan (1) painikkeella saa näkyviin vierekkäisten verkkojen yleiskuvan. Mikäli on olemassa useita verkkoja, tulee tarvittaessa valita toinen kanava. Painikkeilla Add ja Remove (2) voi luoda uuden verkkoliitännän ja/tai jälleen poistaa sen. Kahta verkkoliitäntää tarvitaan esimerkiksi toimintotavoissa WLAN-kantavuuden lisäämiseksi (ks. luku WLANkantaman korottaminen (WDS:llä) sivulla 11 ja luku WLAN-kantaman korottaminen (ilman WDS:ää sivulla 13). Relayd-toiminnon / repeater-tilan asetukset on kuvattu luvussa Relayd-toiminto/ repeater-tila sivulla 31. Käyttöohje

29 Käyttöönotto Kuva 19: Käyttöohje

30 Käyttöönotto Verkko WLAN-asetukset WLAN-asetuksissa erotellaan laitekonfiguroinnin ja liitäntäkonfiguroinnin välillä Verkko WLAN-asetukset laitekonfigurointi yleiset asetukset Kuva 20: Tilanäytön ohella seuraavat asetukset ovat mahdollisia: WLANin de-/aktivointi WLAN:in voi kytkeä pois päältä energian säästämiseksi ja säteilyn estämiseksi silloin kun sitä ei tarvita. Molemmat muut liitännät ovat edelleenkin käytettävissä. Vaihdon voi toteuttaa myös UDP:n kautta (ks. luku WLAN-liitäntäpisteen, UP:n, ohjaaminen UDP:n kautta sivulla 36). Kanava vierekkäisten kanavien taajuusalueet menevät päällekkäin. Valitse kanava siten, että naapuristossa sijaitsevien muiden langattomien laitteiden taajuudet eivät mene päällekkäin (esim. mikroaaltouunit toimivat kanavien 9 ja 10 alueella). Saksassa on sallittu 13 kanavaa, esim. USA:ssa vain 11. Jotta laitteiden valintaa ei rajoiteta, on suositeltavaa käyttää vain kanavia Lähetysteho lähetystehoa muuttamalla voi sovittaa WLAN-liitäntäpisteen, UP:n, kantamaa. Se tulee pitää pienenä käyttöalueen mukaisesti. Käyttöohje

31 Käyttöönotto Verkko WLAN-asetukset liitäntäkonfigurointi yleiset asetukset Liitäntäkonfiguroinnissa mahdolliset asetukset ovat verkkokohtaisia: ESSID Sen verkon nimi, jonka kanssa WLAN-liitäntäpisteen, UP:n, on tarkoitus olla kytkettynä Tila valittavana on neljä tilaa: käyttötavat liitäntäpiste, client (WDS) client (relayd) ja liitäntäpiste (WDS/Repeater) (ks. luku Toimintatavat sivulla 8) ESSID piilotetaan estää verkon näkymisen luvattomissa laitteissa Syötetyt tiedot tallennetaan valitsemalla Save & apply Verkko WLAN-asetukset laitekonfigurointi yleiset asetukset Relayd-toiminto/ repeater-tila Relayd-toiminto muodostaa repeater-toimintojen perustan. Silloin reitittimen olemassa oleva, mahdollisesti heikko WLAN-signaali otetaan talteen, se vahvistetaan ja lähetetään takaisin Accesspoint-liitäntäpisteenä WLANliitäntäpisteen asennuspaikkaan. Näin esim. WLAN-yhteyksiä olemassa olevaan reitittimeen voidaan pidentää ja/tai tehdä toimintavarmemmaksi. Ota huomioon, että maksimaaliset tietonopeudet puolittuvat toimintotavoissa repeater-toiminnon kanssa periaatteellisesti jokaisen lisätoiston yhteydessä. Se johtuu WLAN-tiedonsiirron yleisistä, fysikaalisista periaatteista eikä se ole WLAN-liitäntäpisteen, UP:n, erityinen ominaisuus. Internet Router WLAN access point, FM WLAN access point, FM 1 x repeated (50 %) 2 x repeated (25 %) possible, not recommendable Kuva 21: Toimintotapoihin repeater ja accesspoint-liitäntäpiste tarvitaan niiden edellyttämä konfigurointi WLANliitäntäpisteenä, UP. Koska kyseessä on kaksi erilaista WLAN-toimintotapaa, on luotava kaksi verkkoliitäntäpistettä (ks. luku Verkko WLAN sivulla 28). Ensimmäinen verkon liitäntäpiste konfiguroidaan clientina (relayd). Relayd-clientin IP-osoitteen on silloin sijaittava reitittimen (tai vahvistettavan laitteen) identtisellä osoitealueella. Toinen verkon liitäntäpiste parametroidaan accesspoint-liitäntäpisteenä. Tämän verkkoliitännän kautta tapahtuu WLAN-käytössä yhteys kannettaviin tietopäätelaitteisiin tai myös muihin repeater-laitteisiin, jotka luodaan identtisesti edellisten vaiheiden kanssa. Käyttöohje
