1 Pos: 2 /#Neustruktur#/Online-Dokumentation (+KNX)/Titelblätter/Waechter/Titelblatt MasterLINE -- @ 1 === Ende der Liste für Textmarke Cover === Rev Busch-Wächter MasterLINE MasterLINE

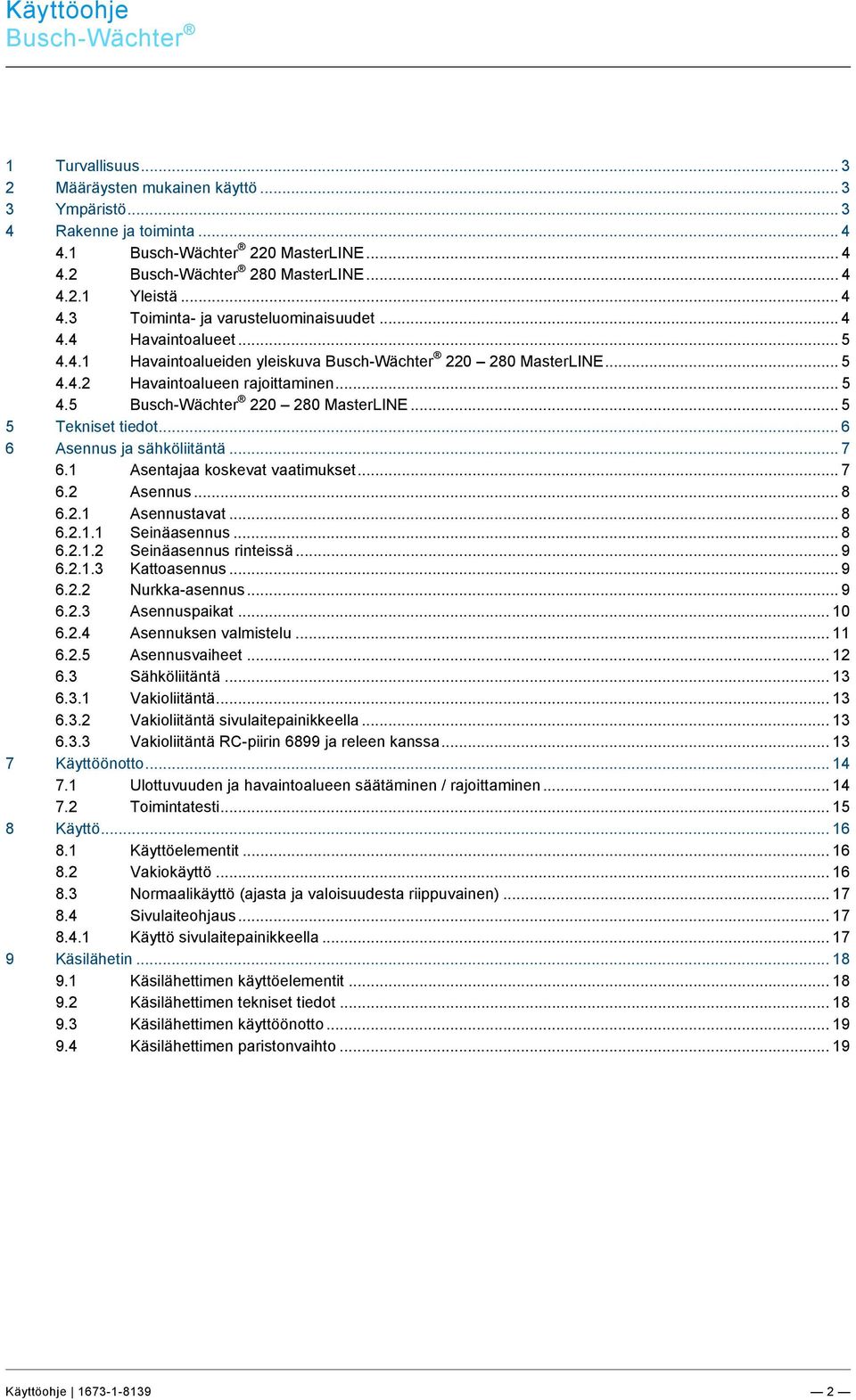

2 Pos: 4 /#Neustruktur#/Online-Dokumentation (+KNX)/Inhaltsverzeichnis (--> Für alle Dokumente @ 1 === Ende der Liste für Textmarke TOC === Busch-Wächter 1 Turvallisuus Määräysten mukainen käyttö Ympäristö Rakenne ja toiminta Busch-Wächter 220 MasterLINE Busch-Wächter 280 MasterLINE Yleistä Toiminta- ja varusteluominaisuudet Havaintoalueet Havaintoalueiden yleiskuva Busch-Wächter MasterLINE Havaintoalueen rajoittaminen Busch-Wächter MasterLINE Tekniset tiedot Asennus ja sähköliitäntä Asentajaa koskevat vaatimukset Asennus Asennustavat Seinäasennus Seinäasennus rinteissä Kattoasennus Nurkka-asennus Asennuspaikat Asennuksen valmistelu Asennusvaiheet Sähköliitäntä Vakioliitäntä Vakioliitäntä sivulaitepainikkeella Vakioliitäntä RC-piirin 6899 ja releen kanssa Käyttöönotto Ulottuvuuden ja havaintoalueen säätäminen / rajoittaminen Toimintatesti Käyttö Käyttöelementit Vakiokäyttö Normaalikäyttö (ajasta ja valoisuudesta riippuvainen) Sivulaiteohjaus Käyttö sivulaitepainikkeella Käsilähetin Käsilähettimen käyttöelementit Käsilähettimen tekniset tiedot Käsilähettimen käyttöönotto Käsilähettimen paristonvaihto

3 Pos: 7 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit @ 1 Pos: 10.2 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise/Hinweis - Umwelt - Hinweis @ 1 Pos: 11 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Busch-Wächter Turvallisuus Pos: 6 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S Turvallisuus Varoitus Sähköinen jännite! 230 voltin sähköisen jännitteen aiheuttama hengen- ja palovaara. 230 voltin sähköverkkoon kohdistuvia töitä saavat suorittaa vain valtuutetut sähköalan ammattilaiset! Verkkojännite on katkaistava ennen asennusta / purkamista!! Pos: 8 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Bestimmungsgemäßer Määräysten mukainen käyttö Pos: 9 /#Neustruktur#/Online-Dokumentation (+KNX)/Bestimmungsgemäßer Gebrauch (--> Für alle Dokumente <--)/Busch-Dimmer/Bestimmungsgemäßer @ 1 Laite on tarkoitettu ainoastaan luvussa Rakenne ja toiminta kuvattuun käyttöön toimitukseen sisältyviä ja hyväksyttyjä komponenttejä käyttäen. Pos: 10.1 /#Neustruktur#/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/1. Ebene/U Ympäristö Muista suojella ympäristöä! Käytettyjä sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteiden seassa. Laitteessa on tärkeitä raaka-aineita, joita voi käyttää uudelleen. Laite on siksi luovutettava asianmukaiseen vastaanottopisteeseen. Pos: 10.3 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise/Hinweis - Umwelt - Entsorgung @ 1 Kaikki pakkausmateriaalit ja laitteet ovat varustettu asianmukaista hävittämistä koskevilla merkinnöillä ja tarkastussineteillä. Pakkausmateriaalit ja sähkölaitteet ja/tai niiden osat on aina vietävä asianmukaiseen keräyspisteeseen tai hävitettävä valtuutetun jätehuoltoyrityksen kautta. Tuotteet vastaavat lakisääteisiä määräyksiä, erityisesti sähkö- ja elektroniikkalaitelakia ja REACH-säädöstä. (EU-direktiivi 2002/96/EY WEEE ja 2002/95/EY RoHS) (EU-REACH-säädös ja laki säädöksen noudattamisesta (EY) nro. 1907/2006)

4 Pos: 13 /#Neustruktur#/Online-Dokumentation (+KNX)/Aufbau und Funktion/Waechter/Funktionen Pos: 15 /#Neustruktur#/Online-Dokumentation (+KNX)/Aufbau und Funktion/Waechter/Ausstattungsmerkmale Pos: 16 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Rakenne ja toiminta Pos: 12 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Aufbau und Rakenne ja toiminta 4.1 Busch-Wächter 220 MasterLINE Busch-Wächter 220 MasterLINE on liikeilmaisin, jolla on 220 asteen havaintoalue ja se soveltuu käytettäväksi omakotitaloissa ja voidaan asentaa seinään tai kattoon. Busch-Wächter soveltuu käyttöön suurilla tonteilla ja erillään sijaitsevissa taloissa. 4.2 Busch-Wächter 280 MasterLINE Busch-Wächter 280 MasterLINE on liikeilmaisin, jolla on 280 asteen havaintoalue ja se soveltuu käytettäväksi omakotitaloissa ja voidaan asentaa seinään tai kattoon. Busch-Wächter soveltuu erinomaisesti talon kahden sivun valvontaan Yleistä Busch-Wächter -laitteet ovat passiivisia infrapunaliikeilmaisimia, jotka kytkevät KNX-väylään liitettyjä laitteita silloin kun havaintoalueella havaitaan lämmönlähteitä. Busch-Wächter -ilmaisimia ei ole tarkoitettu käytettäväksi murto- tai ryöstöhälyttiminä. Pos: 14 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Funktions- und Toiminta- ja varusteluominaisuudet Toimintojen vertailu: Toiminto Busch-Wächter 220 Busch-Wächter 280 Kantama 16 metriä x x Leveämpi linssi - x Käyttötapa, hämäräasetus, jälkikäyntiaika ja lyhytaikaimpulssi x x Automaattinen häiriönpoisto ja läsnäolosimulaatio x x Kantaman vakauttaminen x x Käyttö IP-käsilähettimellä x x Sivulaiteohjaus x x Kulma-adapteriyksikkö - x Talon kahden sivun valvontaa koskeva huomautus Talon kahden sivun valvonta on mahdollista vain käytettäessä kulma-adapteria! Lisätietoja on luvussa Asennustavat, kulma-adapterit sivulla

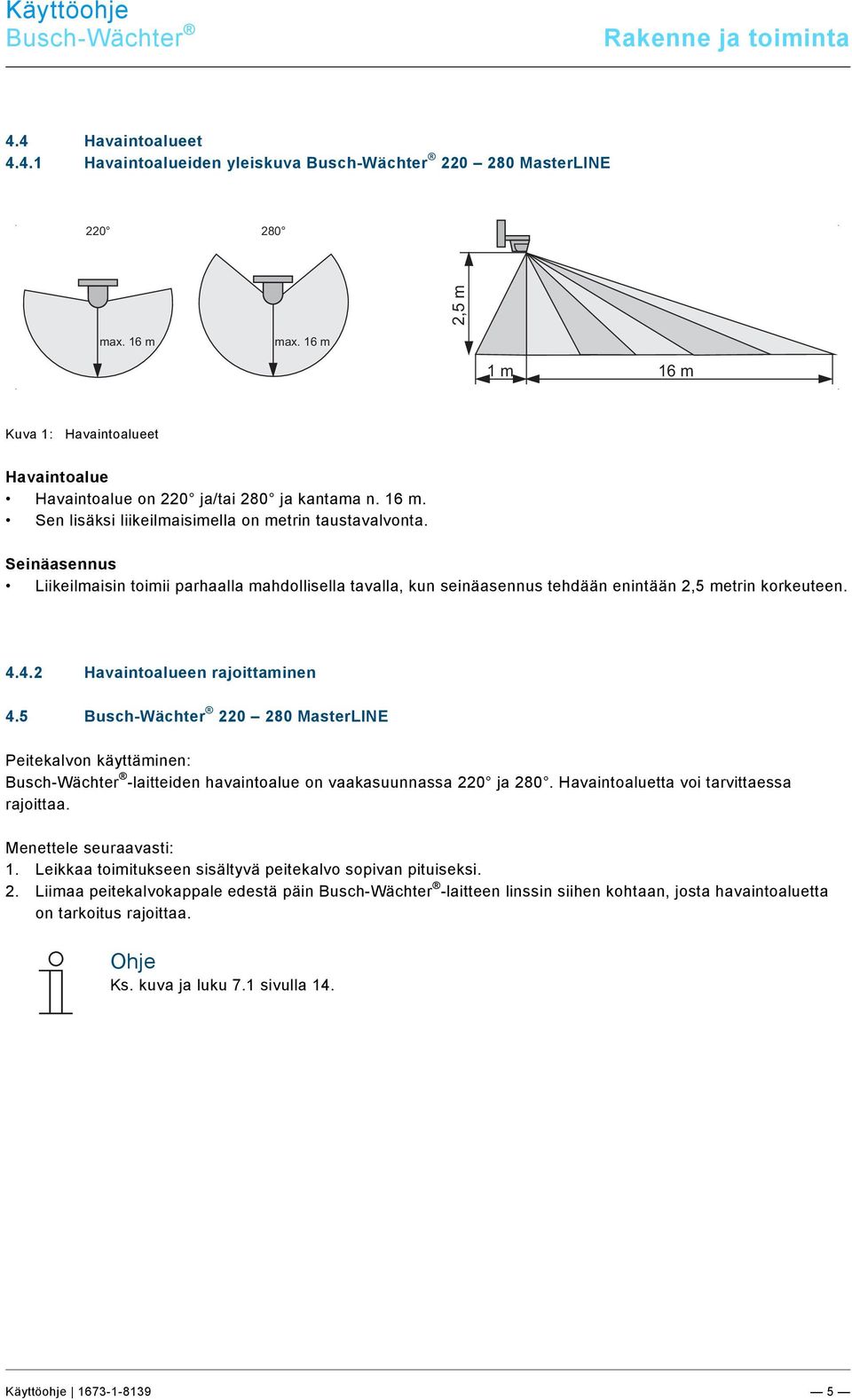

5 Pos: 17 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A Pos: 18 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/3. Ebene/U - Z/Übersicht der Erfassungsbereiche Busch-Wächter 1 Pos: 19 /#Neustruktur#/Online-Dokumentation (+KNX)/Erfassungsbereiche/Waechter/Erfassungsbereiche Pos: 21 /DinA4 - Anleitungen Online/Inhalt/Waechter/Erfassungsbereiche Einengung Pos: 22 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Rakenne ja toiminta 4.4 Havaintoalueet Havaintoalueiden yleiskuva Busch-Wächter MasterLINE ,5 m max. 16 m max. 16 m 1 m 16 m Kuva 1: Havaintoalueet Havaintoalue Havaintoalue on 220 ja/tai 280 ja kantama n. 16 m. Sen lisäksi liikeilmaisimella on metrin taustavalvonta. Seinäasennus Liikeilmaisin toimii parhaalla mahdollisella tavalla, kun seinäasennus tehdään enintään 2,5 metrin korkeuteen. Pos: 20 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/3. Ebene/A - F/Erfassungsbereiche Havaintoalueen rajoittaminen 4.5 Busch-Wächter MasterLINE Peitekalvon käyttäminen: Busch-Wächter -laitteiden havaintoalue on vaakasuunnassa 220 ja 280. Havaintoaluetta voi tarvittaessa rajoittaa. Menettele seuraavasti: 1. Leikkaa toimitukseen sisältyvä peitekalvo sopivan pituiseksi. 2. Liimaa peitekalvokappale edestä päin Busch-Wächter -laitteen linssin siihen kohtaan, josta havaintoaluetta on tarkoitus rajoittaa. Ohje Ks. kuva ja luku 7.1 sivulla

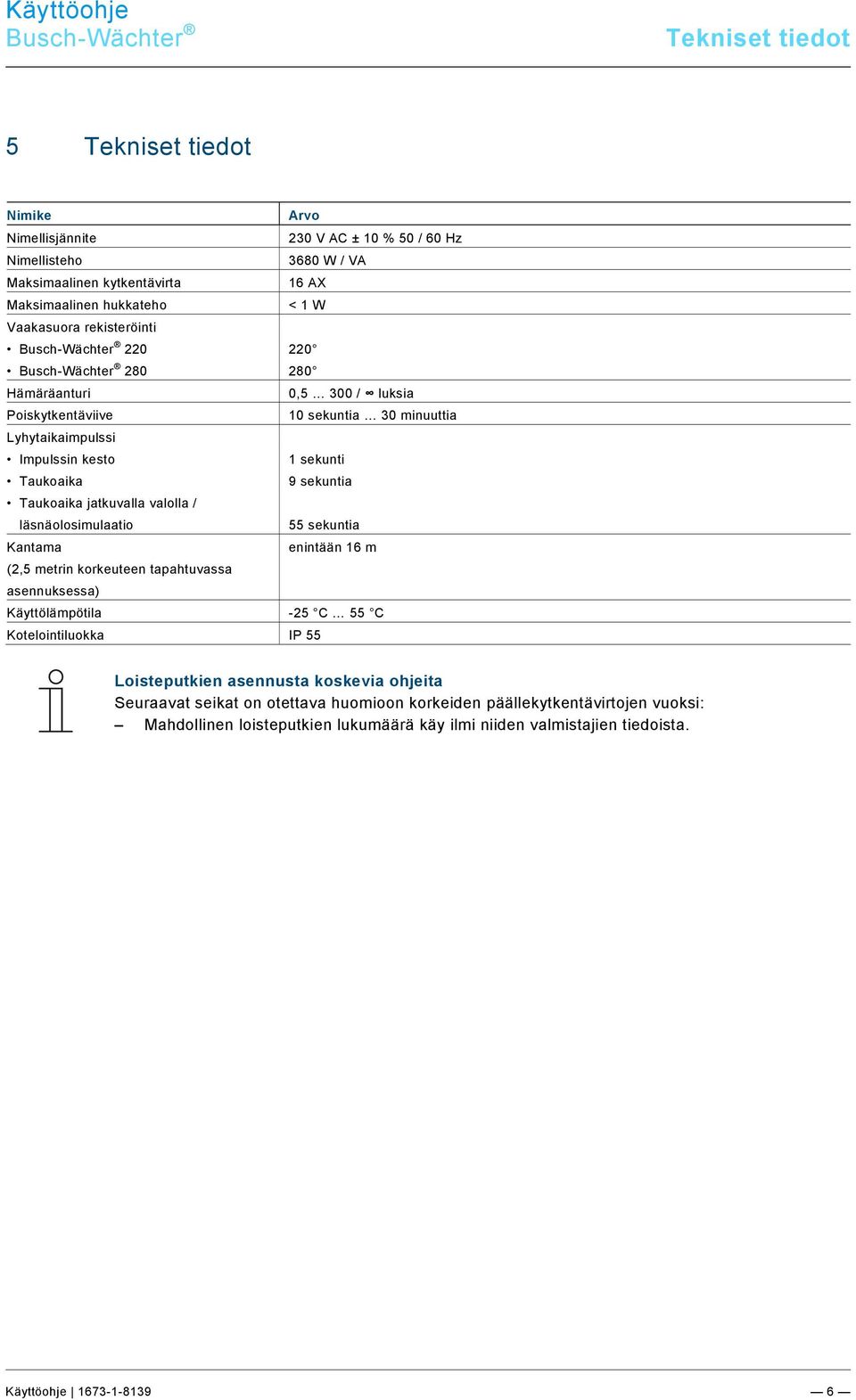

6 Pos: 24 /#Neustruktur#/Online-Dokumentation (+KNX)/Technische Daten/Waechter/Technische Daten Pos: 26 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Tekniset tiedot Pos: 23 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S - T/Technische Tekniset tiedot Nimike Arvo Nimellisjännite 230 V AC ± 10 % 50 / 60 Hz Nimellisteho 3680 W / VA Maksimaalinen kytkentävirta 16 AX Maksimaalinen hukkateho < 1 W Vaakasuora rekisteröinti Busch-Wächter Busch-Wächter Hämäräanturi 0,5 300 / luksia Poiskytkentäviive 10 sekuntia 30 minuuttia Lyhytaikaimpulssi Impulssin kesto 1 sekunti Taukoaika 9 sekuntia Taukoaika jatkuvalla valolla / läsnäolosimulaatio 55 sekuntia Kantama enintään 16 m (2,5 metrin korkeuteen tapahtuvassa asennuksessa) Käyttölämpötila -25 C 55 C Kotelointiluokka IP 55 Pos: 25 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise - Allgemein/Hinweis - Anschluss von EVG's - @ 1 Loisteputkien asennusta koskevia ohjeita Seuraavat seikat on otettava huomioon korkeiden päällekytkentävirtojen vuoksi: Mahdollinen loisteputkien lukumäärä käy ilmi niiden valmistajien tiedoista

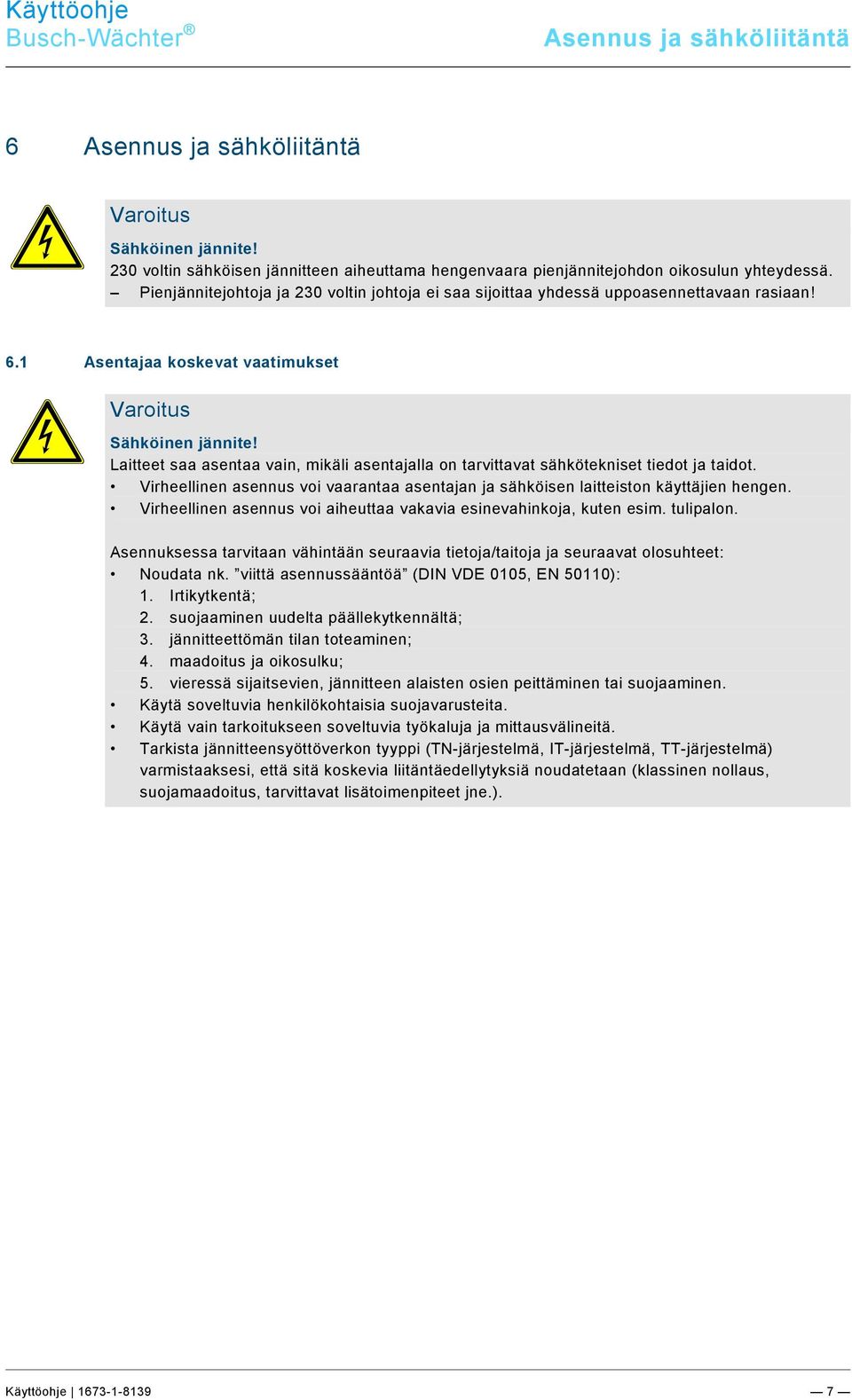

7 Pos: 28 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit - Niederspannungs- und Pos: 30 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Asennus ja sähköliitäntä Pos: 27 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/M - O/Montage und elektrischer Asennus ja sähköliitäntä Varoitus Sähköinen jännite! 230 voltin sähköisen jännitteen aiheuttama hengenvaara pienjännitejohdon oikosulun yhteydessä. Pienjännitejohtoja ja 230 voltin johtoja ei saa sijoittaa yhdessä uppoasennettavaan rasiaan! Pos: 29 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit Asentajaa koskevat vaatimukset Varoitus Sähköinen jännite! Laitteet saa asentaa vain, mikäli asentajalla on tarvittavat sähkötekniset tiedot ja taidot. Virheellinen asennus voi vaarantaa asentajan ja sähköisen laitteiston käyttäjien hengen. Virheellinen asennus voi aiheuttaa vakavia esinevahinkoja, kuten esim. tulipalon. Asennuksessa tarvitaan vähintään seuraavia tietoja/taitoja ja seuraavat olosuhteet: Noudata nk. viittä asennussääntöä (DIN VDE 0105, EN 50110): 1. Irtikytkentä; 2. suojaaminen uudelta päällekytkennältä; 3. jännitteettömän tilan toteaminen; 4. maadoitus ja oikosulku; 5. vieressä sijaitsevien, jännitteen alaisten osien peittäminen tai suojaaminen. Käytä soveltuvia henkilökohtaisia suojavarusteita. Käytä vain tarkoitukseen soveltuvia työkaluja ja mittausvälineitä. Tarkista jännitteensyöttöverkon tyyppi (TN-järjestelmä, IT-järjestelmä, TT-järjestelmä) varmistaaksesi, että sitä koskevia liitäntäedellytyksiä noudatetaan (klassinen nollaus, suojamaadoitus, tarvittavat lisätoimenpiteet jne.)

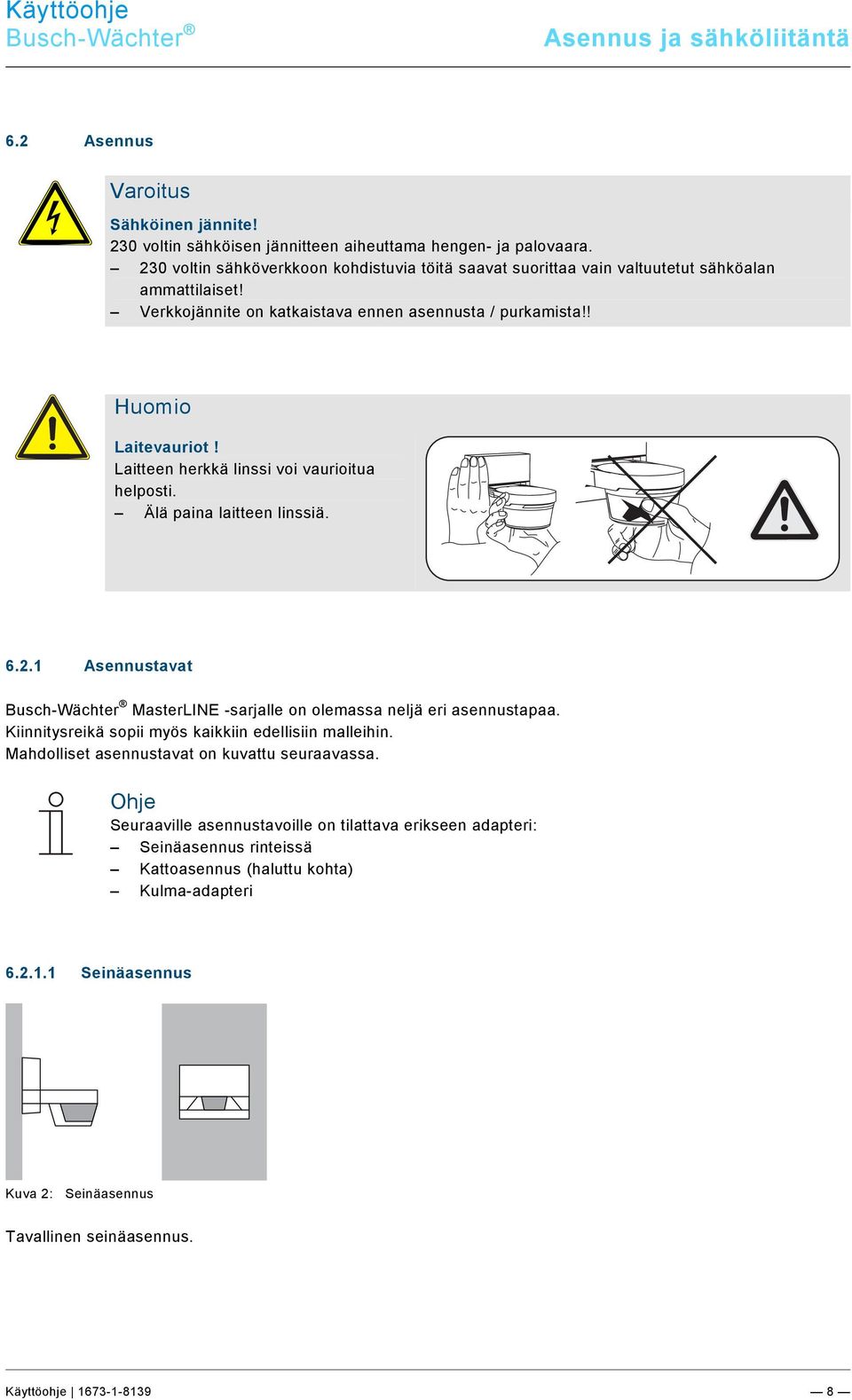

8 Pos: 32 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit Pos: 33 /#Neustruktur#/Online-Dokumentation (+KNX)/Montage/Waechter/Montage _ Busch-Wächter Asennus ja sähköliitäntä Pos: 31 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/M Asennus Varoitus Sähköinen jännite! 230 voltin sähköisen jännitteen aiheuttama hengen- ja palovaara. 230 voltin sähköverkkoon kohdistuvia töitä saavat suorittaa vain valtuutetut sähköalan ammattilaiset! Verkkojännite on katkaistava ennen asennusta / purkamista!! Huomio Laitevauriot! Laitteen herkkä linssi voi vaurioitua helposti. Älä paina laitteen linssiä Asennustavat Busch-Wächter MasterLINE -sarjalle on olemassa neljä eri asennustapaa. Kiinnitysreikä sopii myös kaikkiin edellisiin malleihin. Mahdolliset asennustavat on kuvattu seuraavassa. Ohje Seuraaville asennustavoille on tilattava erikseen adapteri: Seinäasennus rinteissä Kattoasennus (haluttu kohta) Kulma-adapteri Seinäasennus Kuva 2: Seinäasennus Tavallinen seinäasennus

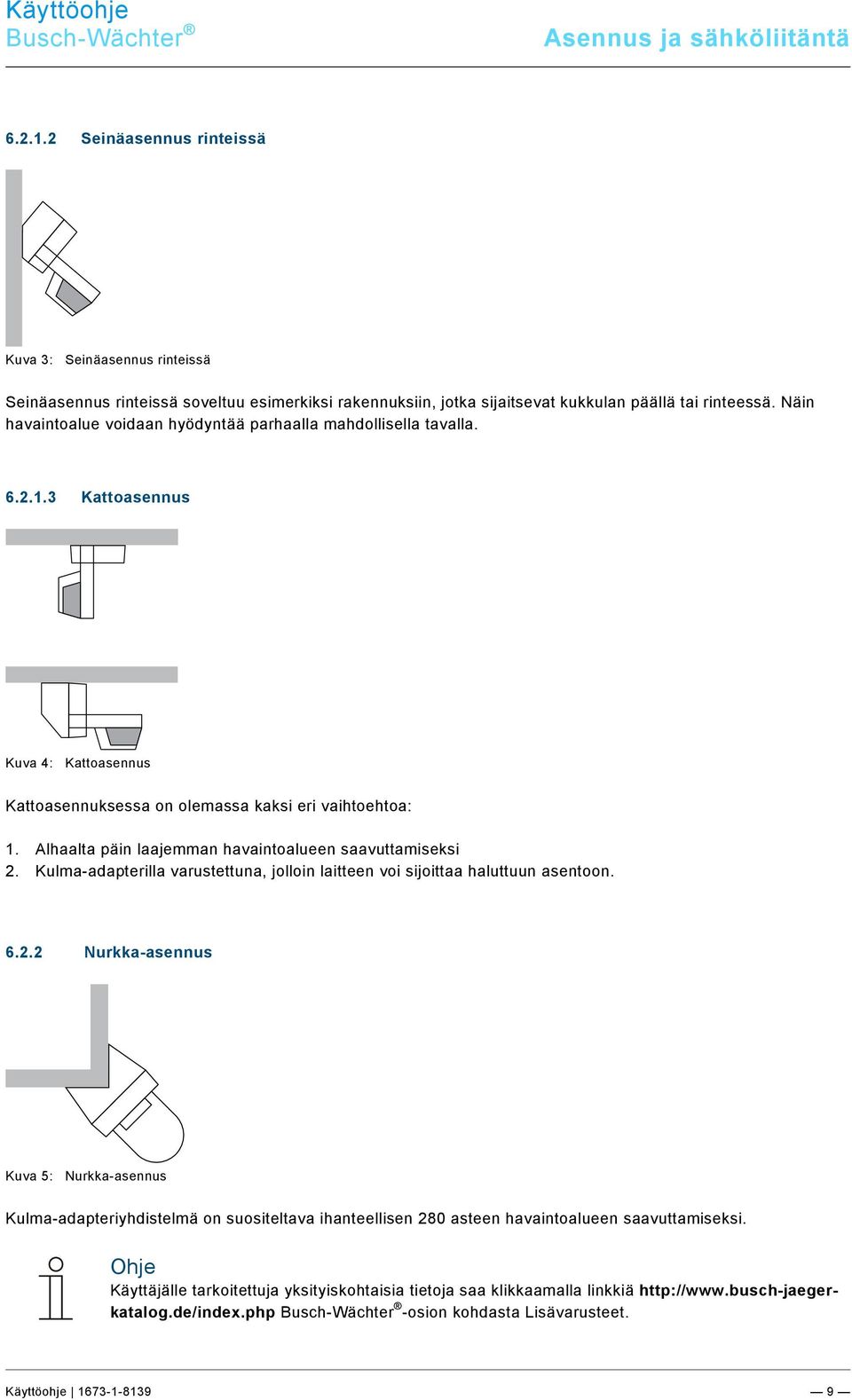

9 Busch-Wächter Asennus ja sähköliitäntä Seinäasennus rinteissä Kuva 3: Seinäasennus rinteissä Seinäasennus rinteissä soveltuu esimerkiksi rakennuksiin, jotka sijaitsevat kukkulan päällä tai rinteessä. Näin havaintoalue voidaan hyödyntää parhaalla mahdollisella tavalla Kattoasennus Kuva 4: Kattoasennus Kattoasennuksessa on olemassa kaksi eri vaihtoehtoa: 1. Alhaalta päin laajemman havaintoalueen saavuttamiseksi 2. Kulma-adapterilla varustettuna, jolloin laitteen voi sijoittaa haluttuun asentoon Nurkka-asennus Kuva 5: Nurkka-asennus Kulma-adapteriyhdistelmä on suositeltava ihanteellisen 280 asteen havaintoalueen saavuttamiseksi. Ohje Käyttäjälle tarkoitettuja yksityiskohtaisia tietoja saa klikkaamalla linkkiä Busch-Wächter -osion kohdasta Lisävarusteet

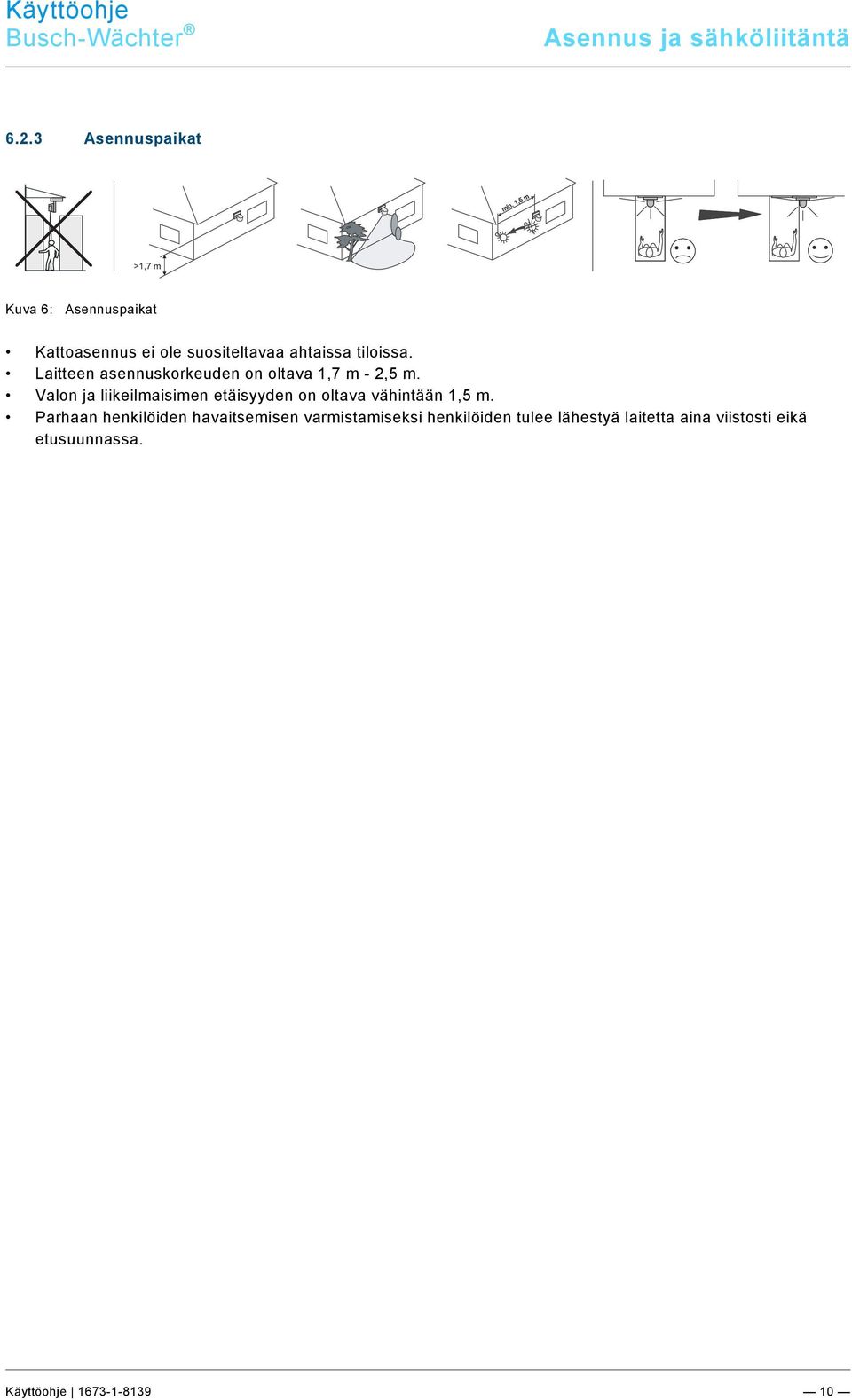

10 Busch-Wächter Asennus ja sähköliitäntä Asennuspaikat >1,7 m Kuva 6: Asennuspaikat Kattoasennus ei ole suositeltavaa ahtaissa tiloissa. Laitteen asennuskorkeuden on oltava 1,7 m - 2,5 m. Valon ja liikeilmaisimen etäisyyden on oltava vähintään 1,5 m. Parhaan henkilöiden havaitsemisen varmistamiseksi henkilöiden tulee lähestyä laitetta aina viistosti eikä etusuunnassa

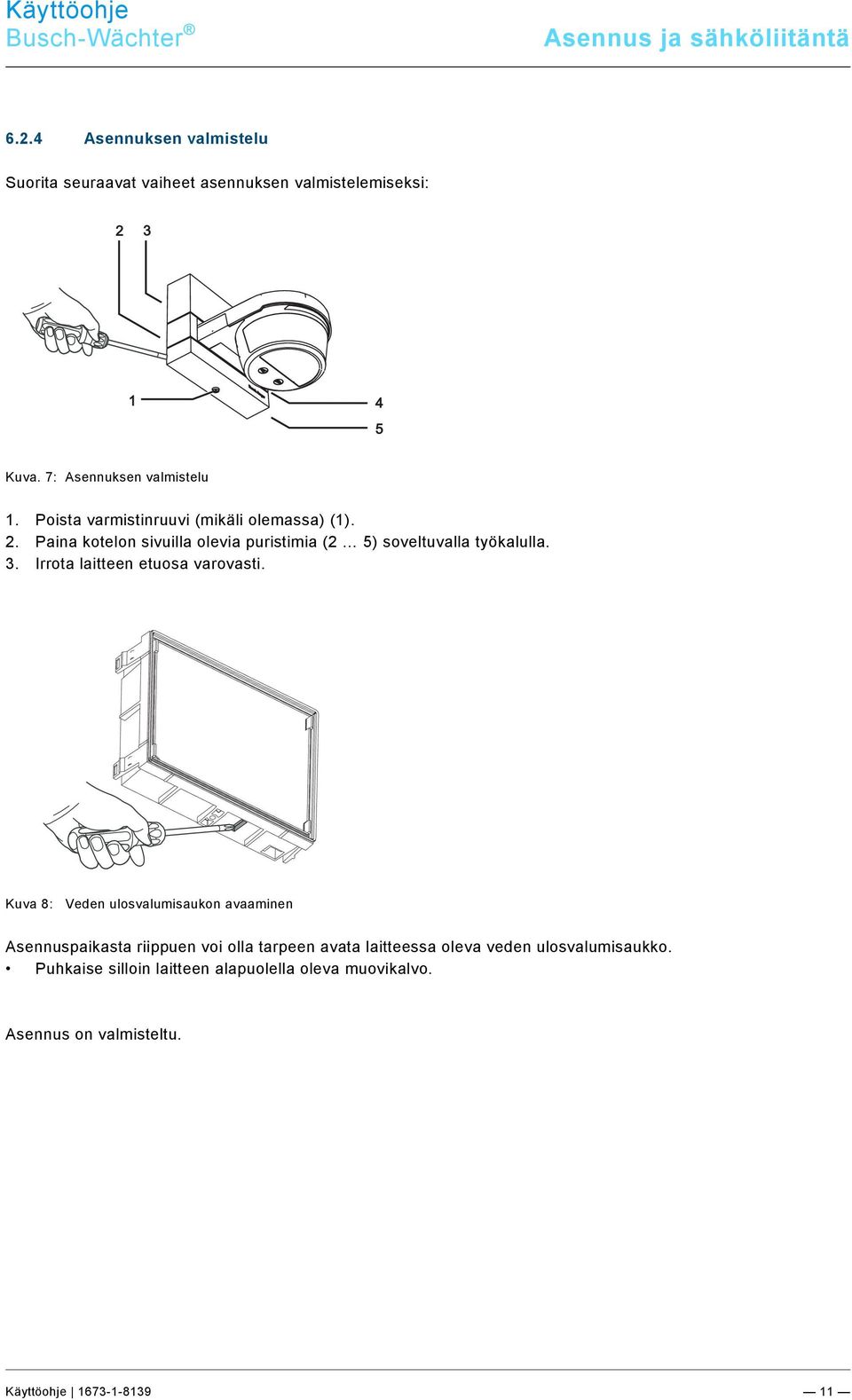

11 Busch-Wächter Asennus ja sähköliitäntä Asennuksen valmistelu Suorita seuraavat vaiheet asennuksen valmistelemiseksi: Kuva. 7: Asennuksen valmistelu 1. Poista varmistinruuvi (mikäli olemassa) (1). 2. Paina kotelon sivuilla olevia puristimia (2 5) soveltuvalla työkalulla. 3. Irrota laitteen etuosa varovasti. Kuva 8: Veden ulosvalumisaukon avaaminen Asennuspaikasta riippuen voi olla tarpeen avata laitteessa oleva veden ulosvalumisaukko. Puhkaise silloin laitteen alapuolella oleva muovikalvo. Asennus on valmisteltu

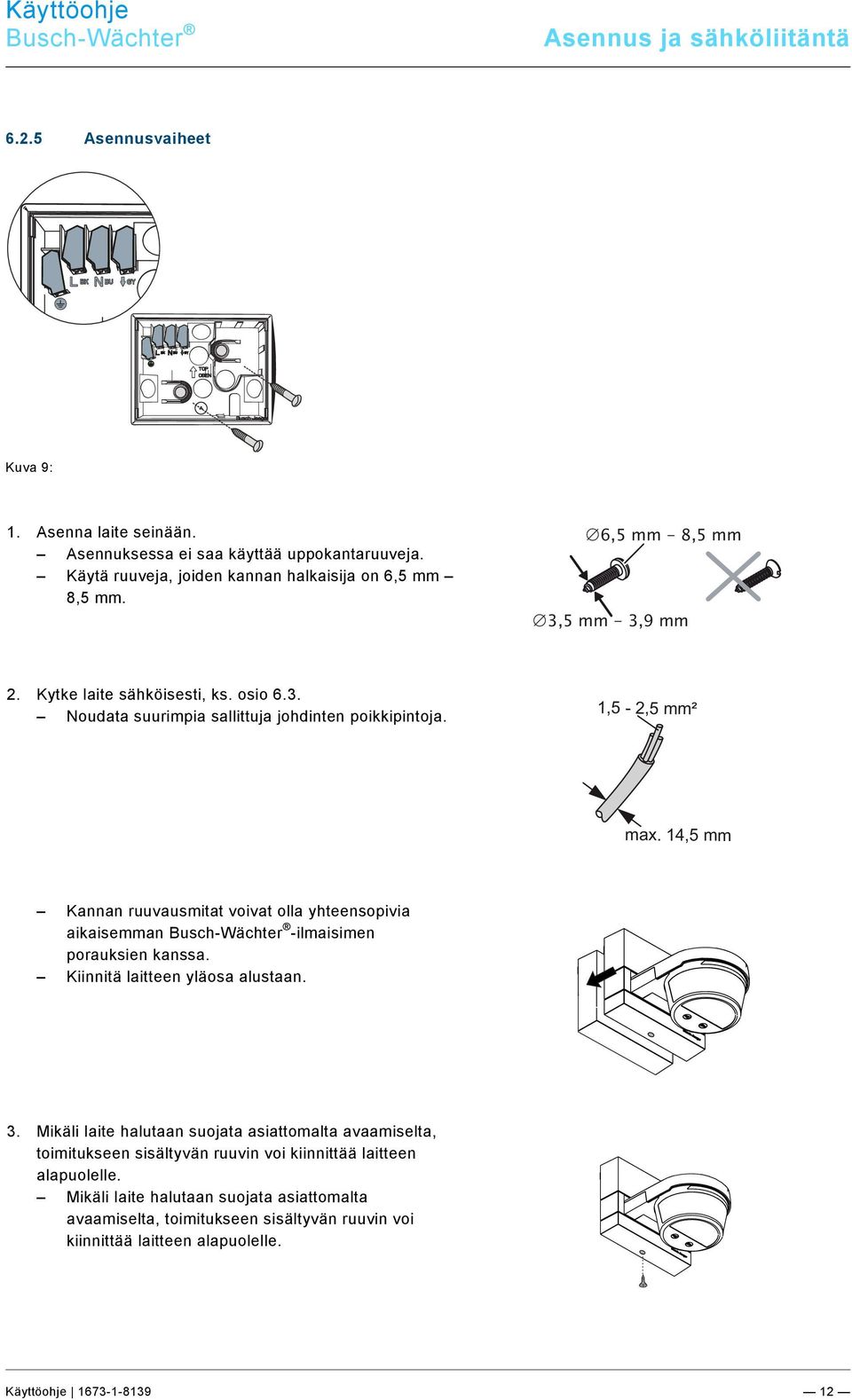

12 Pos: 34 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Asennus ja sähköliitäntä Asennusvaiheet Kuva 9: 1. Asenna laite seinään. Asennuksessa ei saa käyttää uppokantaruuveja. Käytä ruuveja, joiden kannan halkaisija on 6,5 mm 8,5 mm. 6,5 mm - 8,5 mm 3,5 mm - 3,9 mm 2. Kytke laite sähköisesti, ks. osio 6.3. Noudata suurimpia sallittuja johdinten poikkipintoja. 1,5-2,5 mm² max. 14,5 mm Kannan ruuvausmitat voivat olla yhteensopivia aikaisemman Busch-Wächter -ilmaisimen porauksien kanssa. Kiinnitä laitteen yläosa alustaan. 3. Mikäli laite halutaan suojata asiattomalta avaamiselta, toimitukseen sisältyvän ruuvin voi kiinnittää laitteen alapuolelle. Mikäli laite halutaan suojata asiattomalta avaamiselta, toimitukseen sisältyvän ruuvin voi kiinnittää laitteen alapuolelle

13 Pos: 35 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Elektrischer 1 Pos: 36 /#Neustruktur#/Online-Dokumentation (+KNX)/Anschluss/Waechter/Anschluss Pos: 37 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Asennus ja sähköliitäntä 6.3 Sähköliitäntä Vakioliitäntä L N 16A N L Kuva 10: Yleisreleyksikkö Vakioliitäntä sivulaitepainikkeella L N 16A N L Kuva 11: Yleisreleyksikkö ja sivulaitepainike Ohje Lisätietoja käy ilmi luvusta Sivulaitekäyttö 8.4 sivulla Vakioliitäntä RC-piirin 6899 ja releen kanssa L N 16A N L Kuva 12: Yleisreleyksikkö jossa on RC-piiri 6899 ja rele

14 Busch-Wächter Käyttöönotto Pos: 38 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/G Käyttöönotto Pos: 39 /#Neustruktur#/Online-Dokumentation (+KNX)/Inbetriebnahme/Waechter/Inbetriebnahme Ulottuvuuden ja havaintoalueen säätäminen / rajoittaminen Huomio Laitevauriot! Laitteen herkkä linssi voi vaurioitua helposti. Linssiä ei saa painaa laitteen asetuksia tehtäessä. Suorita seuraavat vaiheet kantaman ja havaintoalueen säätämiseksi: 30 Kuva 13: Sivusuuntaisen havaintoalueen muuttaminen 1. Muuta sivuttaista havaintoaluetta kääntämällä laitteen päätä. Kuva. 14: Kantaman muuttaminen 2. Kantamaa muutetaan nostamalla tai laskemalla laitteen päätä. Pienin kantama on 6 m

15 Pos: 40 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Käyttöönotto Kuva 15: Havaintoalueen muuttaminen liimattavaa kalvoa käyttämällä 3. Havaintoaluetta voi rajoittaa käyttämällä toimitukseen sisältyvää liimattavaa kalvoa. Leikkaa toimitukseen sisältyvä kalvo sopivaksi. Kantama ja havaintoalue on asetettu. 7.2 Toimintatesti Myös toimintatestin voi laukaista huoltokauko-ohjaimella (ks. erillinen käyttöohje) T/S 5 1min 10 sek Kuva 16: Käyttöelementti Käy läpi seuraavat vaiheet toimintatestin suorittamiseksi: 1. Aseta valintakytkin asentoon T/S. Laite on nyt 10 minuutin ajan testaustilassa (päiväkäyttö, 2 sekunnin jälkikäyntiaika). Sen lisäksi jokainen havainto osoitetaan tila-led:in nopealla vilkkumisella. Laite kytkeytyy sen jälkeen takaisin normaalikäyttötilaan. 2. Mikäli halutaan suorittaa uusi toimintatesti, aseta valintakytkin takaisin asentoon T/S tai katkaise käyttöjännitteen syöttö yli 15 sekunniksi. Laite on nyt uudelleen 10 minuutin ajan testitilassa. Testitilasta poistutaan automaattisesti 10 minuutin kuluttua tai kun haluttu kirkkaus asetetaan. Toimintatesti on suoritettu

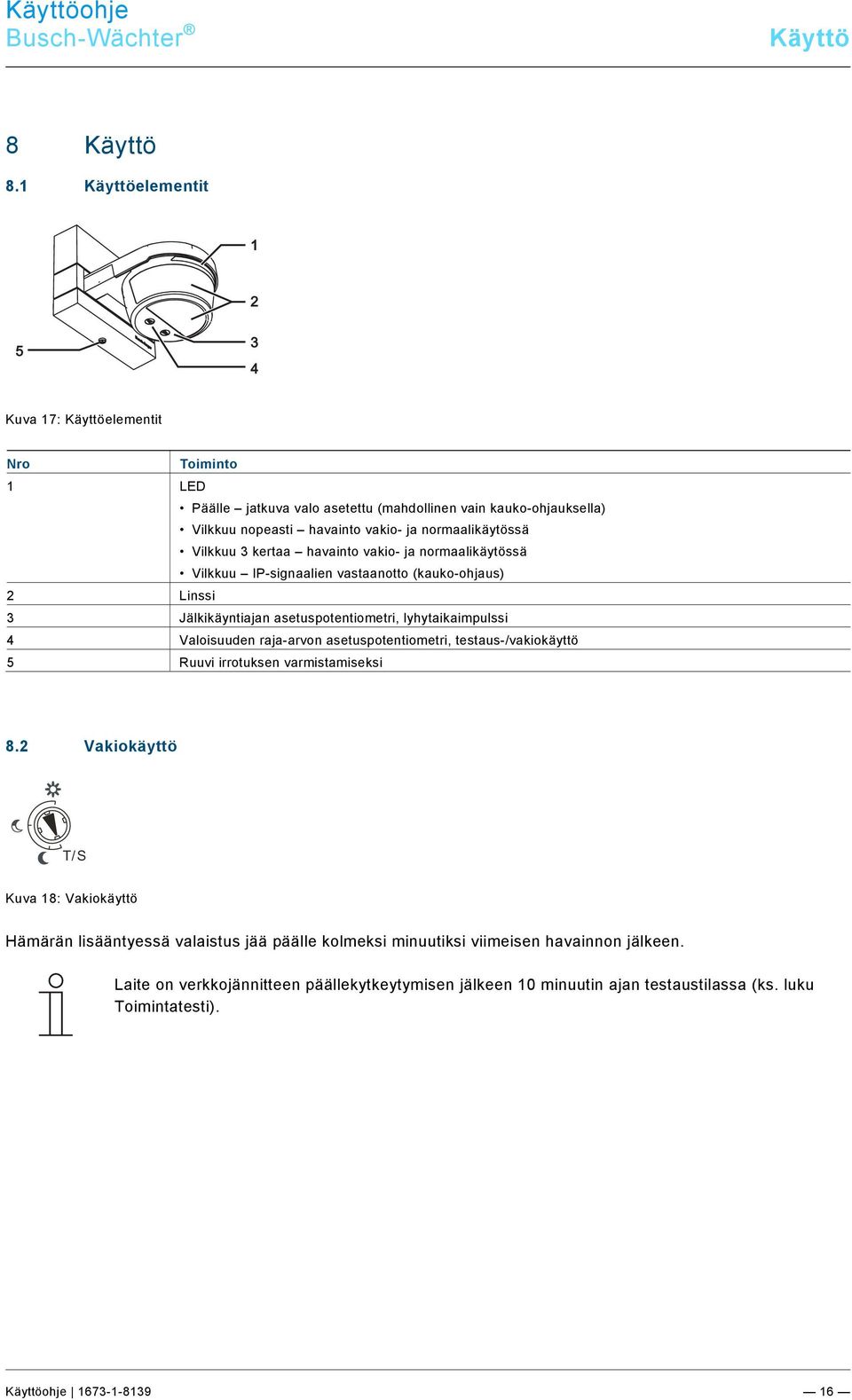

16 Busch-Wächter Käyttö Pos: 41 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A Käyttö Pos: 42 /#Neustruktur#/Online-Dokumentation (+KNX)/Bedienung/Waechter/Bedienung Käyttöelementit Kuva 17: Käyttöelementit Nro Toiminto 1 LED Päälle jatkuva valo asetettu (mahdollinen vain kauko-ohjauksella) Vilkkuu nopeasti havainto vakio- ja normaalikäytössä Vilkkuu 3 kertaa havainto vakio- ja normaalikäytössä Vilkkuu IP-signaalien vastaanotto (kauko-ohjaus) 2 Linssi 3 Jälkikäyntiajan asetuspotentiometri, lyhytaikaimpulssi 4 Valoisuuden raja-arvon asetuspotentiometri, testaus-/vakiokäyttö 5 Ruuvi irrotuksen varmistamiseksi 8.2 Vakiokäyttö T/S Kuva 18: Vakiokäyttö Hämärän lisääntyessä valaistus jää päälle kolmeksi minuutiksi viimeisen havainnon jälkeen. Laite on verkkojännitteen päällekytkeytymisen jälkeen 10 minuutin ajan testaustilassa (ks. luku Toimintatesti)

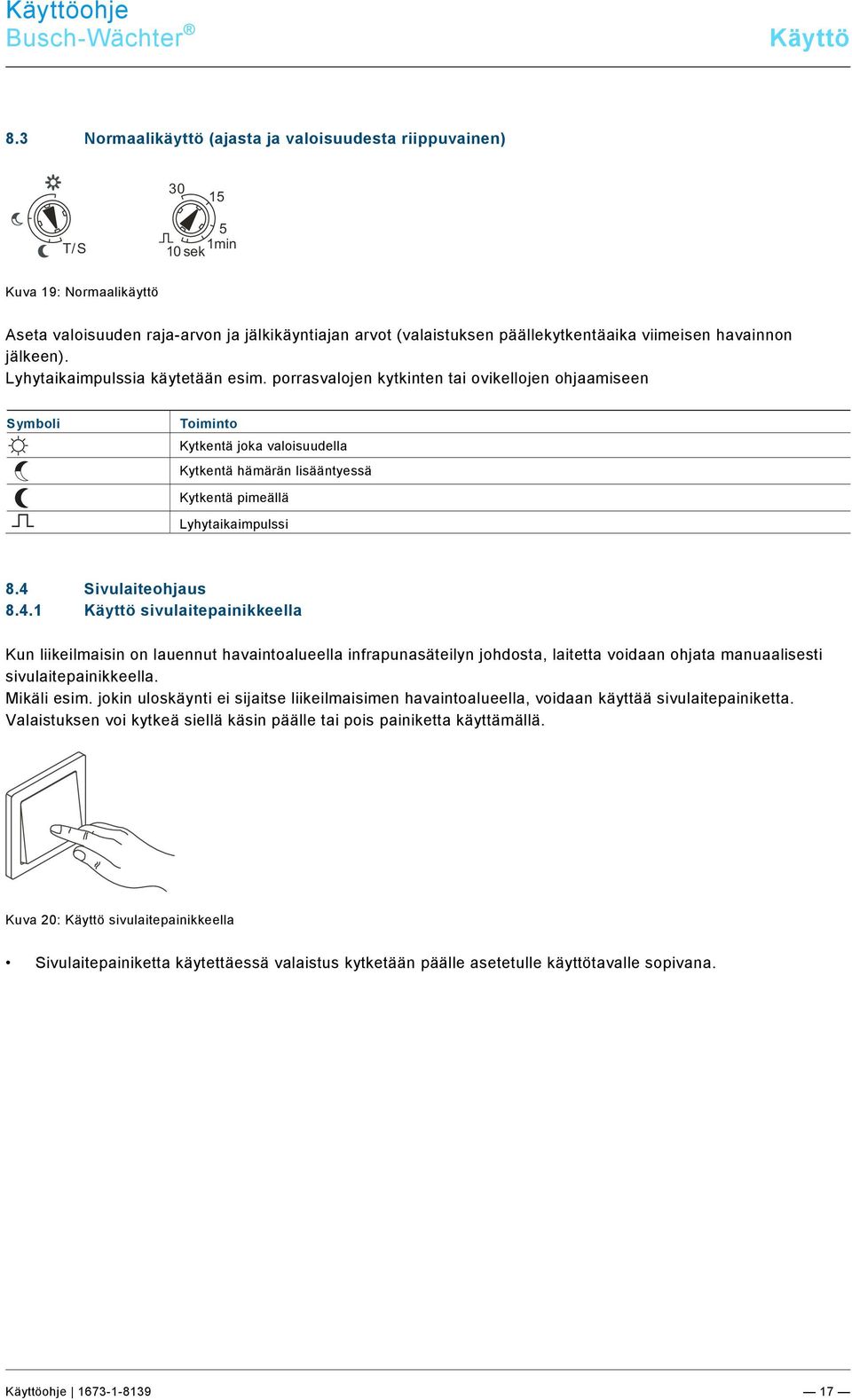

17 Pos: 43 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/M Pos: 44 /#Neustruktur#/Online-Dokumentation (+KNX)/Nebenstellenbetreib/Waechter/Nebenstellenbetrieb Pos: 45 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Käyttö 8.3 Normaalikäyttö (ajasta ja valoisuudesta riippuvainen) T/S 5 1min 10 sek Kuva 19: Normaalikäyttö Aseta valoisuuden raja-arvon ja jälkikäyntiajan arvot (valaistuksen päällekytkentäaika viimeisen havainnon jälkeen). Lyhytaikaimpulssia käytetään esim. porrasvalojen kytkinten tai ovikellojen ohjaamiseen Symboli Toiminto Kytkentä joka valoisuudella Kytkentä hämärän lisääntyessä Kytkentä pimeällä Lyhytaikaimpulssi 8.4 Sivulaiteohjaus Käyttö sivulaitepainikkeella Kun liikeilmaisin on lauennut havaintoalueella infrapunasäteilyn johdosta, laitetta voidaan ohjata manuaalisesti sivulaitepainikkeella. Mikäli esim. jokin uloskäynti ei sijaitse liikeilmaisimen havaintoalueella, voidaan käyttää sivulaitepainiketta. Valaistuksen voi kytkeä siellä käsin päälle tai pois painiketta käyttämällä. Kuva 20: Käyttö sivulaitepainikkeella Sivulaitepainiketta käytettäessä valaistus kytketään päälle asetetulle käyttötavalle sopivana

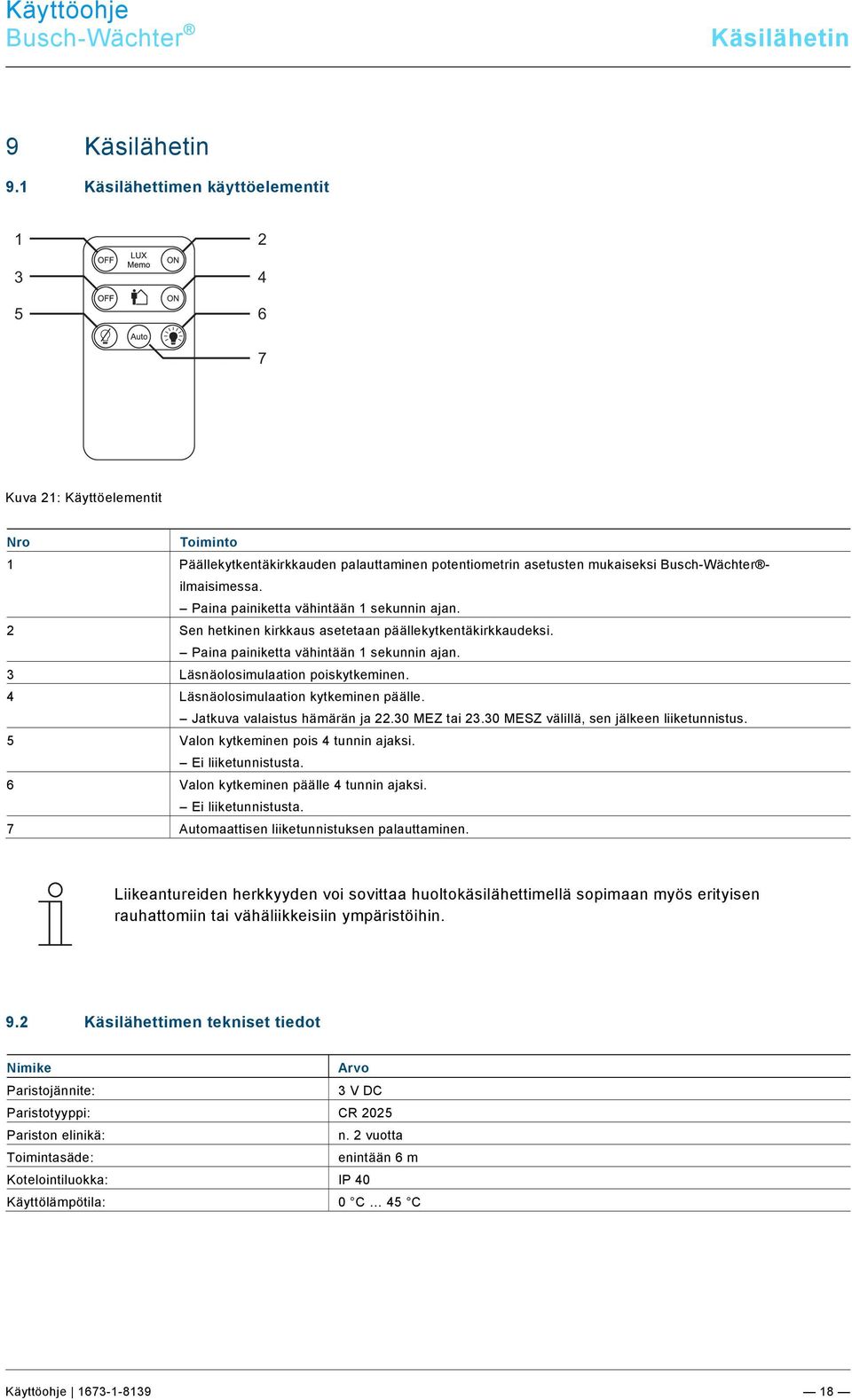

18 Busch-Wächter Käsilähetin Pos: 46 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/G Käsilähetin Pos: 47 /#Neustruktur#/Online-Dokumentation (+KNX)/Sonstige/Handsender/Waechter/Handsender Käsilähettimen käyttöelementit Kuva 21: Käyttöelementit Nro Toiminto 1 Päällekytkentäkirkkauden palauttaminen potentiometrin asetusten mukaiseksi Busch-Wächter ilmaisimessa. Paina painiketta vähintään 1 sekunnin ajan. 2 Sen hetkinen kirkkaus asetetaan päällekytkentäkirkkaudeksi. Paina painiketta vähintään 1 sekunnin ajan. 3 Läsnäolosimulaation poiskytkeminen. 4 Läsnäolosimulaation kytkeminen päälle. Jatkuva valaistus hämärän ja MEZ tai MESZ välillä, sen jälkeen liiketunnistus. 5 Valon kytkeminen pois 4 tunnin ajaksi. Ei liiketunnistusta. 6 Valon kytkeminen päälle 4 tunnin ajaksi. Ei liiketunnistusta. 7 Automaattisen liiketunnistuksen palauttaminen. Liikeantureiden herkkyyden voi sovittaa huoltokäsilähettimellä sopimaan myös erityisen rauhattomiin tai vähäliikkeisiin ympäristöihin. 9.2 Käsilähettimen tekniset tiedot Nimike Arvo Paristojännite: 3 V DC Paristotyyppi: CR 2025 Pariston elinikä: n. 2 vuotta Toimintasäde: enintään 6 m Kotelointiluokka: IP 40 Käyttölämpötila: 0 C 45 C

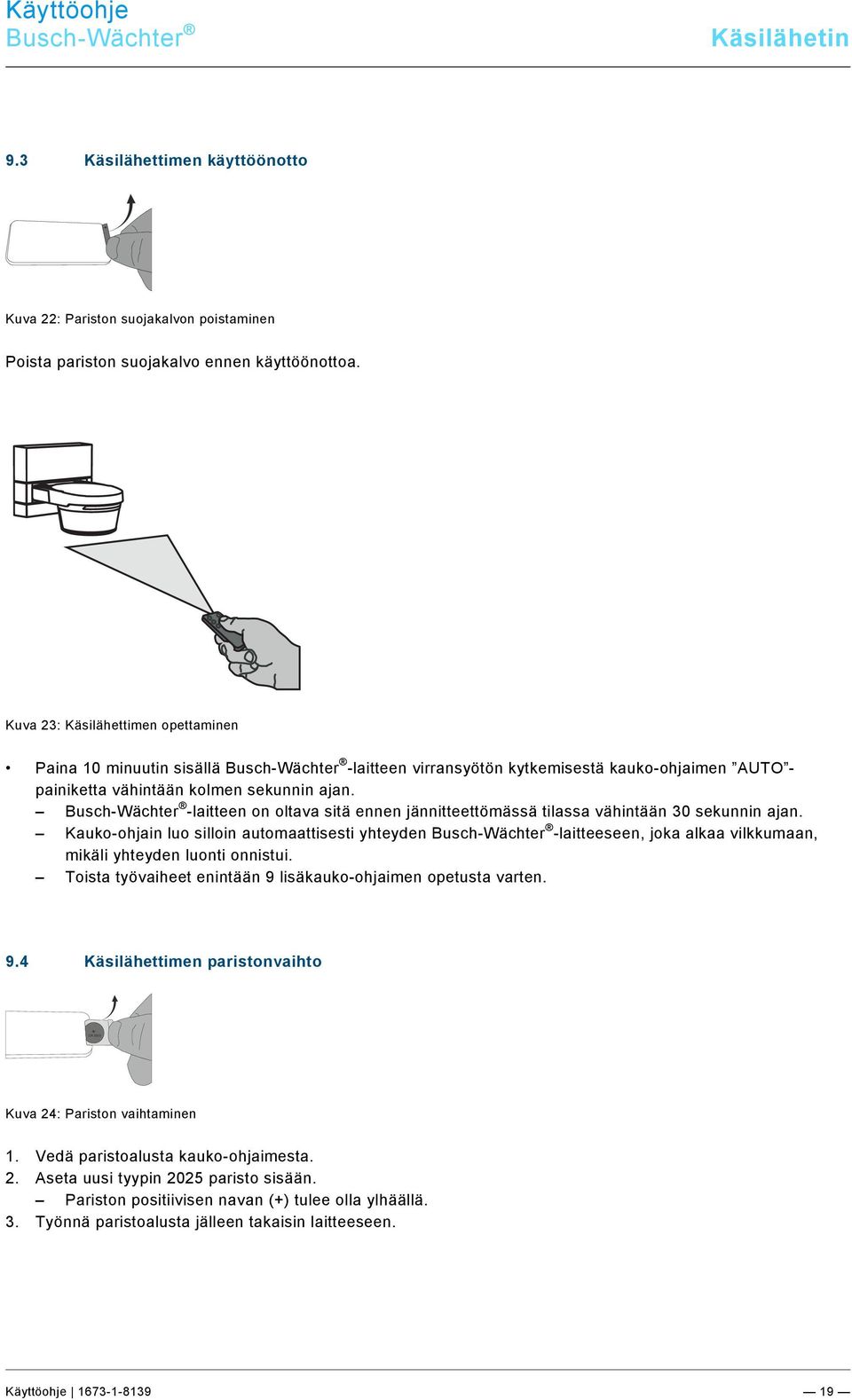

19 === Ende der Liste für Textmarke Content === Busch-Wächter Käsilähetin 9.3 Käsilähettimen käyttöönotto Kuva 22: Pariston suojakalvon poistaminen Poista pariston suojakalvo ennen käyttöönottoa. Kuva 23: Käsilähettimen opettaminen Paina 10 minuutin sisällä Busch-Wächter -laitteen virransyötön kytkemisestä kauko-ohjaimen AUTO - painiketta vähintään kolmen sekunnin ajan. Busch-Wächter -laitteen on oltava sitä ennen jännitteettömässä tilassa vähintään 30 sekunnin ajan. Kauko-ohjain luo silloin automaattisesti yhteyden Busch-Wächter -laitteeseen, joka alkaa vilkkumaan, mikäli yhteyden luonti onnistui. Toista työvaiheet enintään 9 lisäkauko-ohjaimen opetusta varten. 9.4 Käsilähettimen paristonvaihto + CR 2025 Kuva 24: Pariston vaihtaminen 1. Vedä paristoalusta kauko-ohjaimesta. 2. Aseta uusi tyypin 2025 paristo sisään. Pariston positiivisen navan (+) tulee olla ylhäällä. 3. Työnnä paristoalusta jälleen takaisin laitteeseen

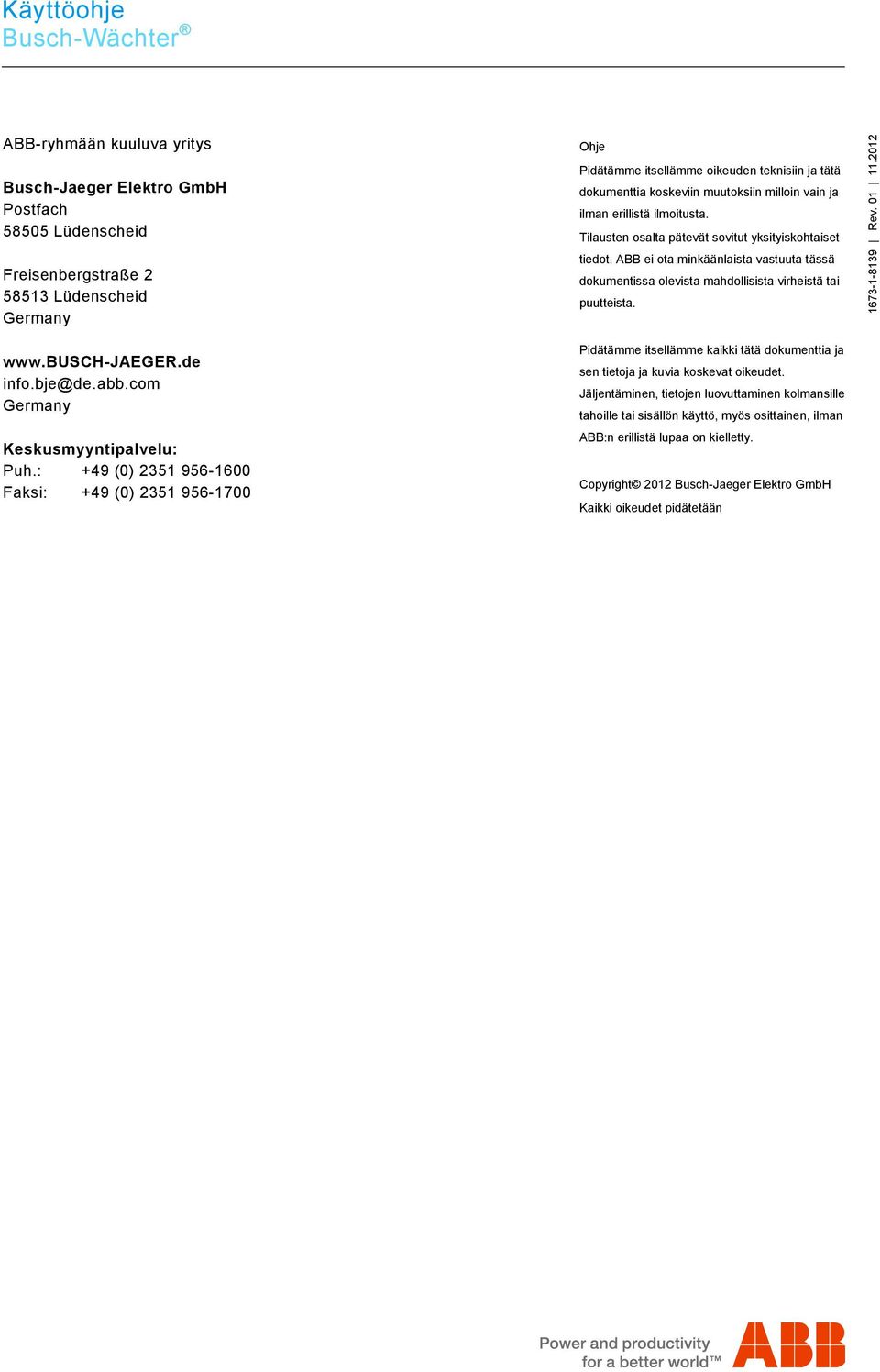

20 === Ende der Liste für Textmarke Backcover === Busch-Wächter Pos: 49 /#Neustruktur#/Online-Dokumentation (+KNX)/Rückseiten (--> Für alle Dokumente <--)/Rückseite - Busch-Jaeger - @ 1 ABB-ryhmään kuuluva yritys Busch-Jaeger Elektro GmbH Postfach Lüdenscheid Freisenbergstraße Lüdenscheid Germany Ohje Pidätämme itsellämme oikeuden teknisiin ja tätä dokumenttia koskeviin muutoksiin milloin vain ja ilman erillistä ilmoitusta. Tilausten osalta pätevät sovitut yksityiskohtaiset tiedot. ABB ei ota minkäänlaista vastuuta tässä dokumentissa olevista mahdollisista virheistä tai puutteista Rev info.bje@de.abb.com Germany Keskusmyyntipalvelu: Puh.: +49 (0) Faksi: +49 (0) Pidätämme itsellämme kaikki tätä dokumenttia ja sen tietoja ja kuvia koskevat oikeudet. Jäljentäminen, tietojen luovuttaminen kolmansille tahoille tai sisällön käyttö, myös osittainen, ilman ABB:n erillistä lupaa on kielletty. Copyright 2012 Busch-Jaeger Elektro GmbH Kaikki oikeudet pidätetään
