3 Pos: 9.2 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise - Umwelt/Hinweis - Umwelt - Hinweis Elektrogeräte mit @ 1 Pos: 10 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Määräysten mukainen käyttö Pos: 7 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Bestimmungsgemäßer Määräysten mukainen käyttö Pos: 8 /#Neustruktur#/Online-Dokumentation (+KNX)/Bestimmungsgemäßer Gebrauch (--> Für alle Dokumente <--)/Busch-Dimmer/Bestimmungsgemäßer @ 1 Laite on tarkoitettu ainoastaan luvussa Rakenne ja toiminta kuvattuun käyttöön toimitukseen sisältyviä ja hyväksyttyjä komponenttejä käyttäen. Pos: 9.1 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/U Ympäristö Muista suojella ympäristöä! Käytettyjä sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteiden seassa. Laitteessa on tärkeitä raaka-aineita, joita voi käyttää uudelleen. Laite on siksi luovutettava asianmukaiseen vastaanottopisteeseen. Paristoja ei saa hävittää kotitalousjätteiden seassa. Vie käytetyt paristot keräyspisteisiin kierrätystä varten. Paristoille tarkoitettuja keräyslaatikoita on useissa myymälöissä. Pos: 9.3 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise/Hinweis - Umwelt - Entsorgung @ 1 Kaikki pakkausmateriaalit ja laitteet ovat varustettu asianmukaista hävittämistä koskevilla merkinnöillä ja tarkastussineteillä. Pakkausmateriaalit ja sähkölaitteet ja/tai niiden osat on aina vietävä asianmukaiseen keräyspisteeseen tai hävitettävä valtuutetun jätehuoltoyrityksen kautta. Tuotteet vastaavat lakisääteisiä määräyksiä, erityisesti sähkö- ja elektroniikkalaitelakia ja REACH-säädöstä. (EU-direktiivi 2002/96/EY WEEE ja 2002/95/EY RoHS) (EU-REACH-säädös ja laki säädöksen noudattamisesta (EY) nro. 1907/2006)

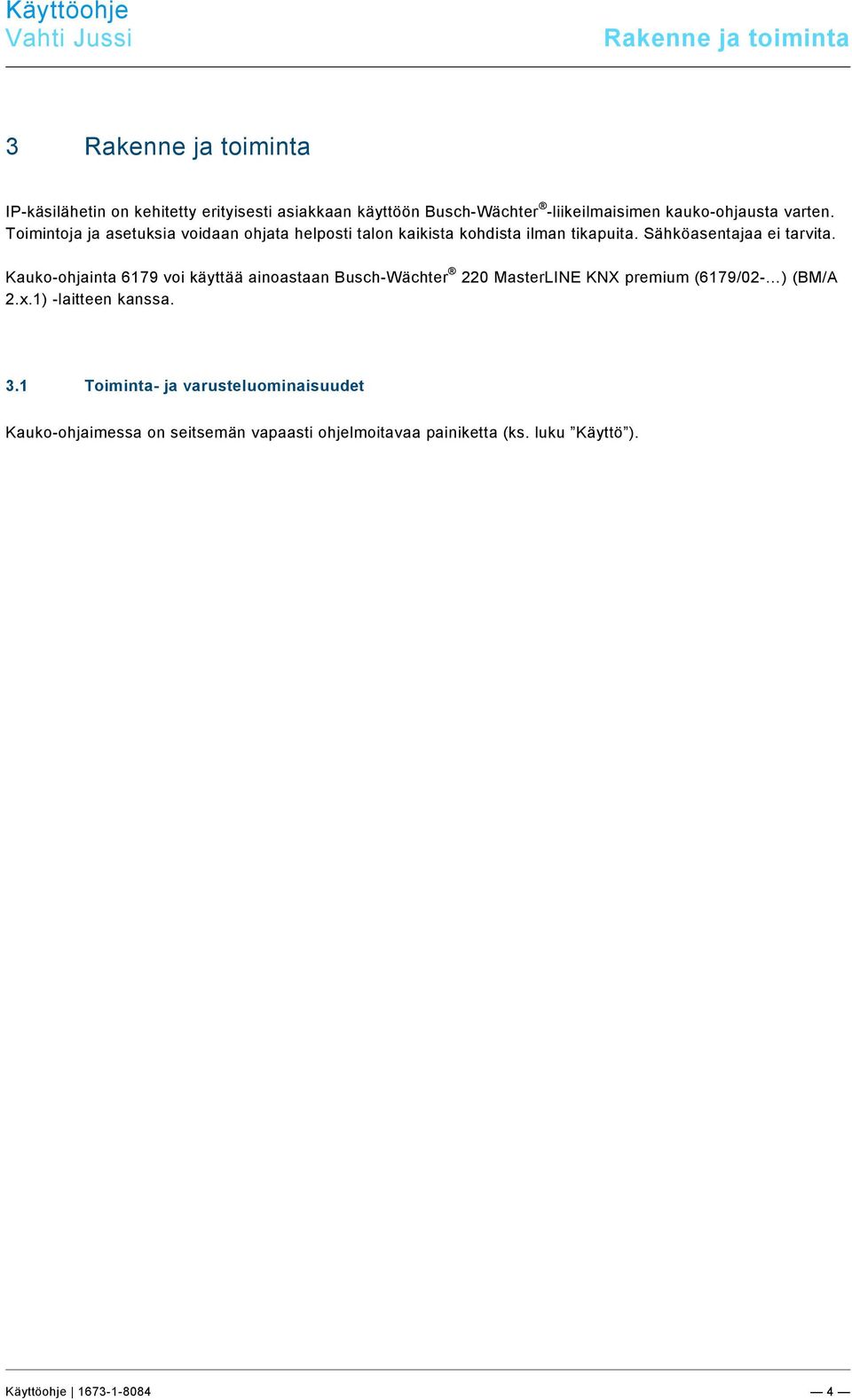

4 Pos: 13 /#Neustruktur#/Online-Dokumentation (+KNX)/Aufbau und Funktion/Waechter/Funktionen IR-Handsender 1 Pos: 15 /#Neustruktur#/Online-Dokumentation (+KNX)/Aufbau und Funktion/Waechter/Ausstattungsmerkmale IR-Handsender 1 Pos: 16 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Rakenne ja toiminta Pos: 11 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Aufbau und Rakenne ja toiminta IP-käsilähetin on kehitetty erityisesti asiakkaan käyttöön Busch-Wächter -liikeilmaisimen kauko-ohjausta varten. Toimintoja ja asetuksia voidaan ohjata helposti talon kaikista kohdista ilman tikapuita. Sähköasentajaa ei tarvita. Kauko-ohjainta 6179 voi käyttää ainoastaan Busch-Wächter 220 MasterLINE KNX premium (6179/02- ) (BM/A 2.x.1) -laitteen kanssa. Pos: 14 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Funktions- und Toiminta- ja varusteluominaisuudet Kauko-ohjaimessa on seitsemän vapaasti ohjelmoitavaa painiketta (ks. luku Käyttö )

5 Pos: 18 /#Neustruktur#/Online-Dokumentation (+KNX)/Bedienung/Waechter/Bedienung IR-Handsender 1 Pos: 19 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Käyttö Pos: 17 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A Käyttö Kuva 1: Käyttö Kauko-ohjaimessa on seitsemän neutraalia painiketta, jotka ohjelmoidaan sähköasentajan ohjeiden mukaisesti. Painikkeet voi parametroida vapaasti ohjelmistosovelluksella (ETS / Power-Tool) ja niihin voi kohdistaa ilmaisimeen liittyviä toimintoja. Esimerkkejä: PÄÄLLE- / POIS-symboli Yksittäisten toimintojen ohjelmointi, kuten esim. erilaisten liikeilmaisimella päällekytkettävien pihavaloryhmien aktivointi pihalla (tievalaistus, aksenttivalaistus jne.). PÄÄLLE- / POIS-symbolia voi käyttää päälle- tai poiskytkentään tai sen voi parametroida vapaasti. 1 6 Ohje Käytä parametrointiin Power-Tool-ohjelmistosovellusta. IP-käsilähettimen parametrit on sisällytetty Power-Tool-ohjelmistosovellukseen kohtaan Busch-Wächter

6 Pos: 21 /#Neustruktur#/Online-Dokumentation (+KNX)/Technische Daten/Waechter/Technische Daten IR-Handsender 1 Pos: 22 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Tekniset tiedot Pos: 20 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S - T/Technische Tekniset tiedot Nimike Arvo Paristojännite 3 V DC Paristotyyppi CR 2025 Paristojen elinikä n. 2 vuotta Kantama 6 m Käyttölämpötila 0 C 45 C Kotelointiluokka IP

7 Pos: 24 /#Neustruktur#/Online-Dokumentation (+KNX)/Erstinbetriebnahme/Waechter/Hinweis - Inbetriebnahme IR Handsender 1 Pos: 26 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Käyttöönotto Pos: 23 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/G Käyttöönotto Ohje IP-käsilähetin on koodattu ja se on opetettava käyttöönotossa sopimaan yhteen Busch-Wächter - liikeilmaisimen kanssa (ks. Laitteen opettaminen ). Koodaus (16-bittinen, mahdollista variaatiota) estää ympäristössä sijaitsevien liikeilmaisinten tahattoman tai tahallisen vaikutuksen. Pos: 25 /#Neustruktur#/Online-Dokumentation (+KNX)/Inbetriebnahme/Waechter/Inbetriebnahme IR-Handsender 1 Poista suojakalvo Kuva 2: Pariston suojakalvo 1. Poista pariston suojakalvo ennen käyttöönottoa. Laitteen opettaminen Kuva 3: Kauko-ohjaimen opettaminen 1. Kytke Busch-Wächter vähintään 30 sekunnin ajaksi jännittettömään tilaan. 2. Paina 10 minuutin sisällä Busch-Wächterin virransyötön päällekytkemisestä kauko-ohjaimen jotain painiketta vähintään kolmen sekunnin ajan. Kauko-ohjain luo silloin automaattisesti yhteyden Busch-Wächter -liikeilmaisimeen. Busch-Wächter vilkkuu, mikäli tietojen vastaanotto onnistui. Toista työvaiheet enintään 14 muun kauko-ohjaimen opetusta varten

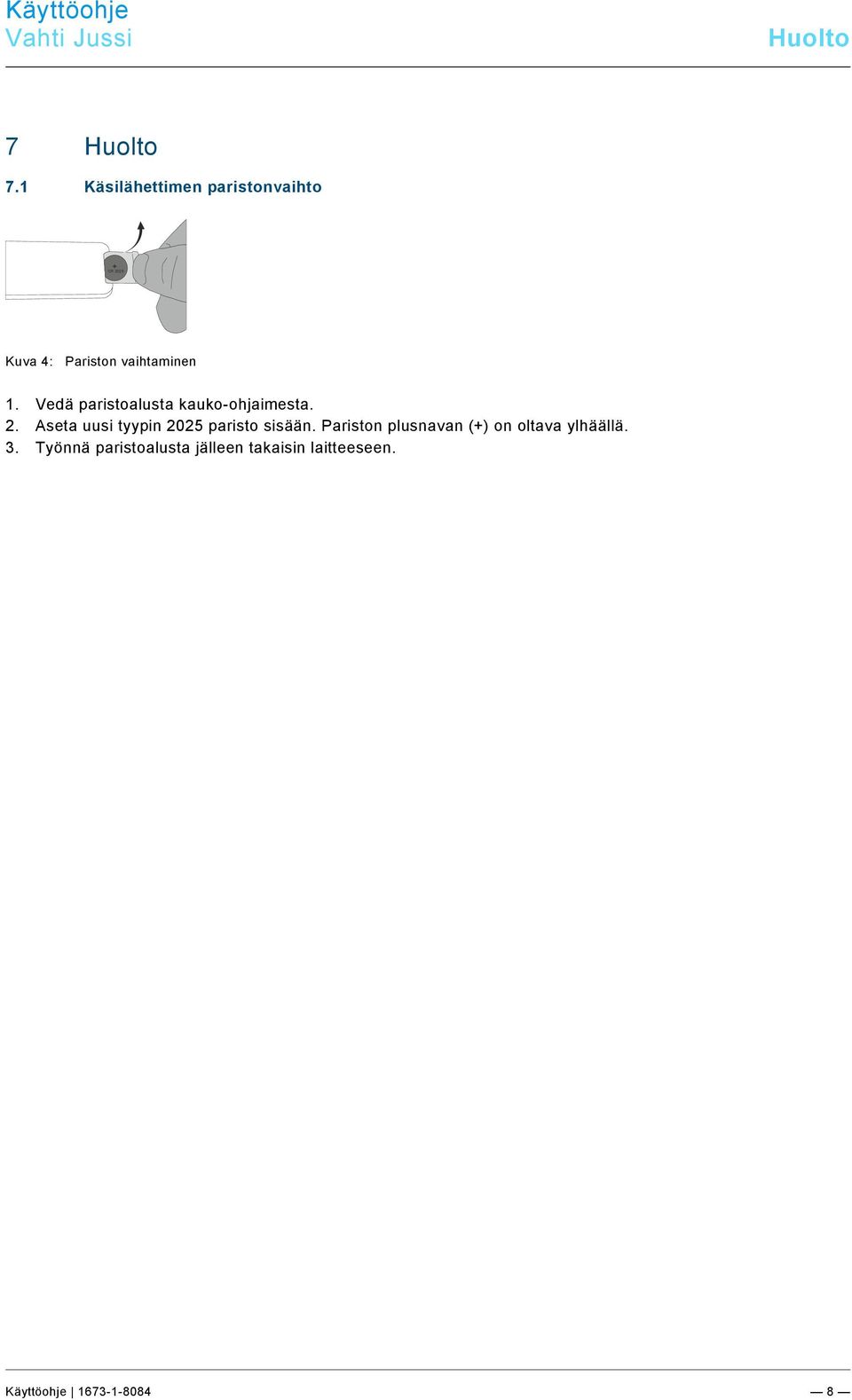

8 === Ende der Liste für Textmarke Content === Huolto Pos: 27 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/U Huolto Pos: 28 /#Neustruktur#/Online-Dokumentation (+KNX)/Wartung/Waechter/Wartung IR-Handsender Käsilähettimen paristonvaihto + CR 2025 Kuva 4: Pariston vaihtaminen 1. Vedä paristoalusta kauko-ohjaimesta. 2. Aseta uusi tyypin 2025 paristo sisään. Pariston plusnavan (+) on oltava ylhäällä. 3. Työnnä paristoalusta jälleen takaisin laitteeseen
