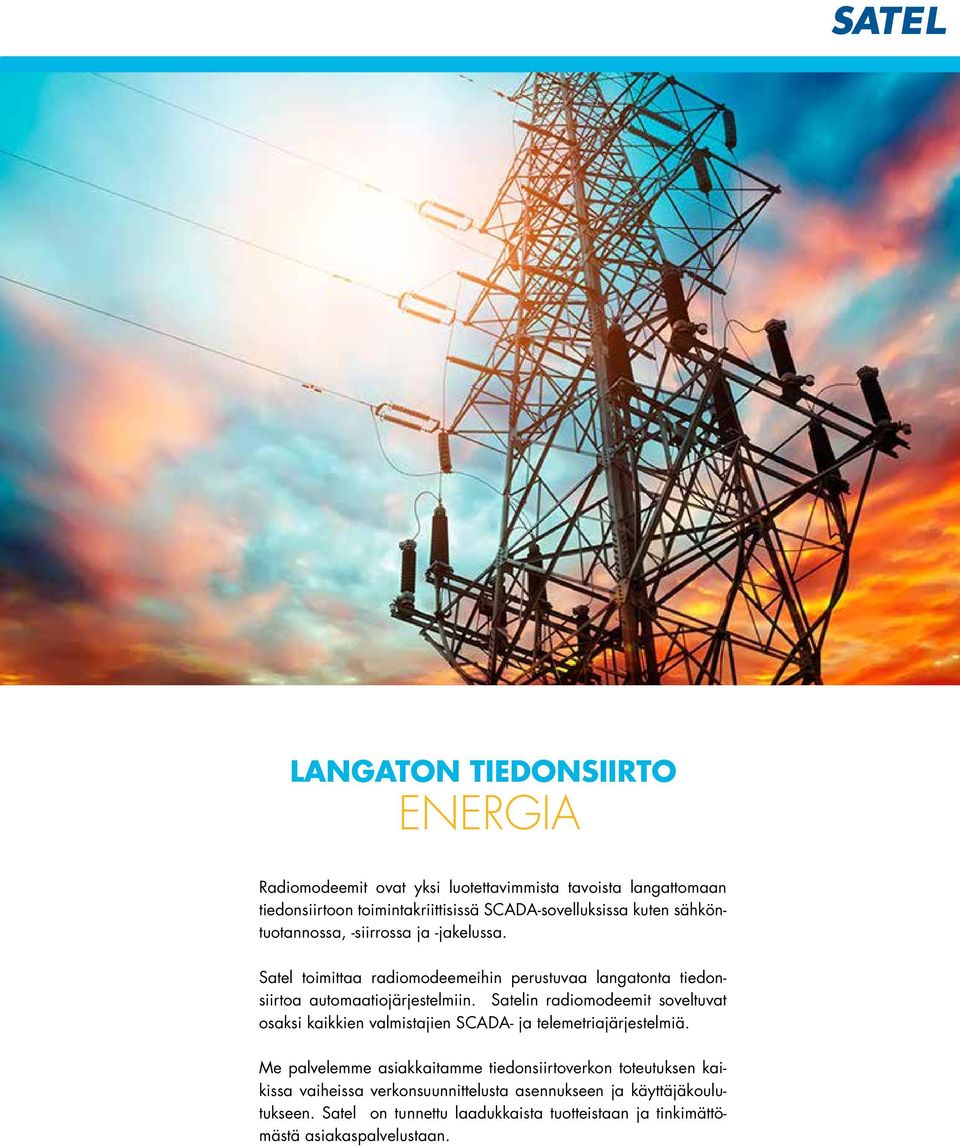

1 LANGATON TIEDONSIIRTO ENERGIA Radiomodeemit ovat yksi luotettavimmista tavoista langattomaan tiedonsiirtoon toimintakriittisissä -sovelluksissa kuten sähköntuotannossa, -siirrossa ja -jakelussa. Satel toimittaa radiomodeemeihin perustuvaa langatonta tiedonsiirtoa automaatiojärjestelmiin. Satelin radiomodeemit soveltuvat osaksi kaikkien valmistajien - ja telemetriajärjestelmiä. Me palvelemme asiakkaitamme tiedonsiirtoverkon toteutuksen kaikissa vaiheissa verkonsuunnittelusta asennukseen ja käyttäjäkoulutukseen. Satel on tunnettu laadukkaista tuotteistaan ja tinkimättömästä asiakaspalvelustaan.

Satelin radiomodeemit soveltuvat osaksi kaikkien valmistajien - ja telemetriajärjestelmiä.

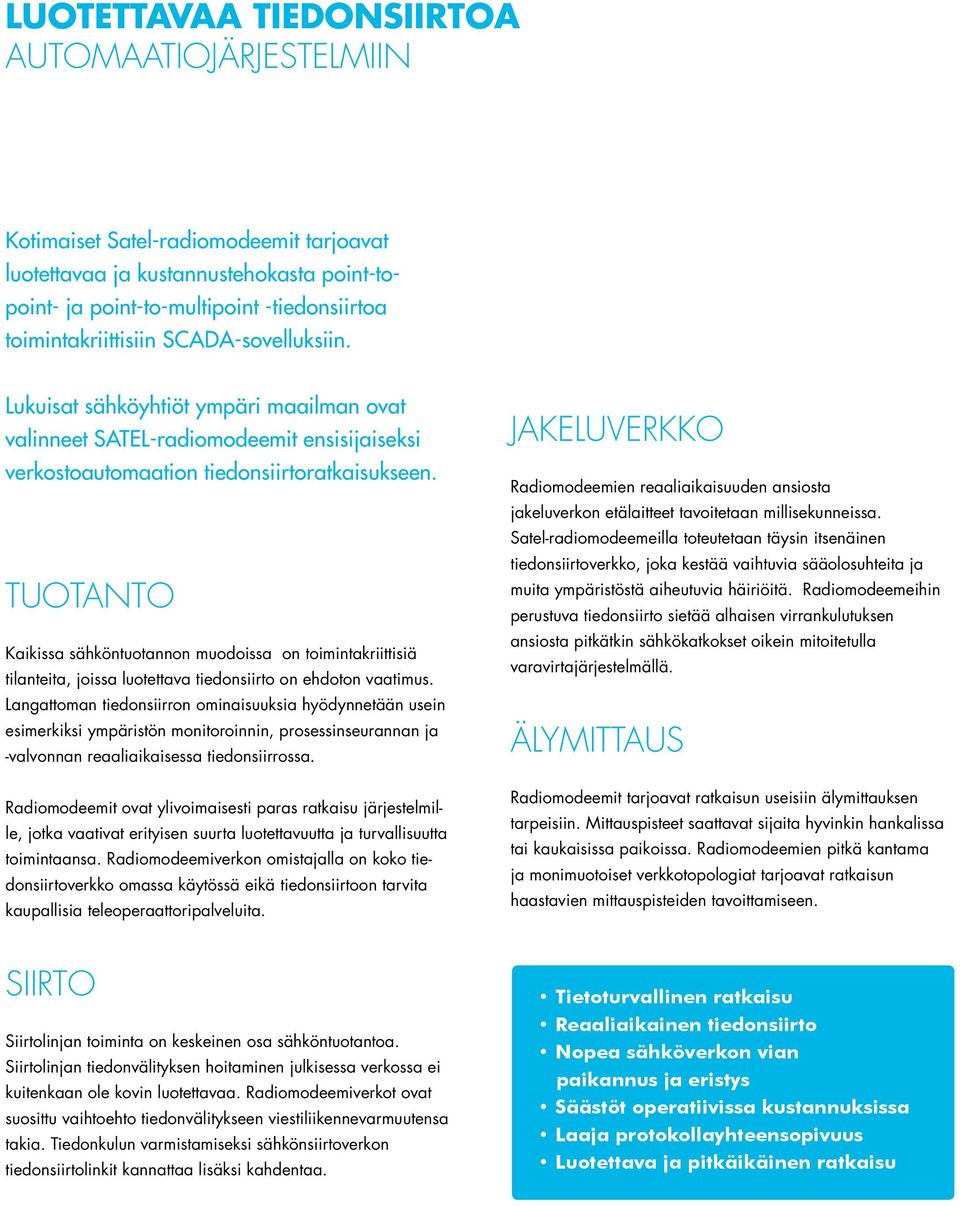

2 LUOTETTAVAA TIEDONSIIRTOA AUTOMAATIOJÄRJESTELMIIN Kotimaiset Satel-radiomodeemit tarjoavat luotettavaa ja kustannustehokasta point-topoint- ja point-to-multipoint -tiedonsiirtoa toimintakriittisiin -sovelluksiin. Lukuisat sähköyhtiöt ympäri maailman ovat valinneet SATEL-radiomodeemit ensisijaiseksi verkostoautomaation tiedonsiirtoratkaisukseen. TUOTANTO Kaikissa sähköntuotannon muodoissa on toimintakriittisiä tilanteita, joissa luotettava tiedonsiirto on ehdoton vaatimus. Langattoman tiedonsiirron ominaisuuksia hyödynnetään usein esimerkiksi ympäristön monitoroinnin, prosessinseurannan ja -valvonnan reaaliaikaisessa tiedonsiirrossa. Radiomodeemit ovat ylivoimaisesti paras ratkaisu järjestelmille, jotka vaativat erityisen suurta luotettavuutta ja turvallisuutta toimintaansa. Radiomodeemiverkon omistajalla on koko tiedonsiirtoverkko omassa käytössä eikä tiedonsiirtoon tarvita kaupallisia teleoperaattoripalveluita. JAKELUVERKKO Radiomodeemien reaaliaikaisuuden ansiosta jakeluverkon etälaitteet tavoitetaan millisekunneissa. Satel-radiomodeemeilla toteutetaan täysin itsenäinen tiedonsiirtoverkko, joka kestää vaihtuvia sääolosuhteita ja muita ympäristöstä aiheutuvia häiriöitä. Radiomodeemeihin perustuva tiedonsiirto sietää alhaisen virrankulutuksen ansiosta pitkätkin sähkökatkokset oikein mitoitetulla varavirtajärjestelmällä. ÄLYMITTAUS Radiomodeemit tarjoavat ratkaisun useisiin älymittauksen tarpeisiin. Mittauspisteet saattavat sijaita hyvinkin hankalissa tai kaukaisissa paikoissa. Radiomodeemien pitkä kantama ja monimuotoiset verkkotopologiat tarjoavat ratkaisun haastavien mittauspisteiden tavoittamiseen. SIIRTO Siirtolinjan toiminta on keskeinen osa sähköntuotantoa. Siirtolinjan tiedonvälityksen hoitaminen julkisessa verkossa ei kuitenkaan ole kovin luotettavaa. Radiomodeemiverkot ovat suosittu vaihtoehto tiedonvälitykseen viestiliikennevarmuutensa takia. Tiedonkulun varmistamiseksi sähkönsiirtoverkon tiedonsiirtolinkit kannattaa lisäksi kahdentaa. Tietoturvallinen ratkaisu Reaaliaikainen tiedonsiirto Nopea sähköverkon vian paikannus ja eristys Säästöt operatiivissa kustannuksissa Laaja protokollayhteensopivuus Luotettava ja pitkäikäinen ratkaisu

TUOTANTO Kaikissa sähköntuotannon muodoissa on toimintakriittisiä tilanteita, joissa luotettava tiedonsiirto on ehdoton vaatimus.

3 HYVÄ TOIMINTAKYKY SÄHKÖKATKOKSIEN AIKANA RATKAISUESIMERKIT Radiomodeemeihin perustuva tiedonsiirtoverkko toimii ilman kaupallisia teleoperaattoreita. Radiomodeemiverkon omistajalla on oma yksityinen tiedonsiirtoverkko käytettävissä ympäri vuorokauden. Satel-tuotteet tukevat sekä Ethernet-, sarja- että I/O- tiedonsiirtoa. Tuettuja siirtoprotokollia ovat mm. IEC /104, IEC61850, DNP, Modbus ja Profibus. SATEL-radioverkkoa voidaan etävalvoa NMS- ja SNMP-pohjaisilla valvontajärjestelmillä. Itsenäisen IP-pohjaisen radioverkon käyttö säähavaintojen siirrossa (Kotiranta, 2013, Diplomityö, Aalto Yliopisto Sähkötekniikan korkeakoulu, Tietoliikenne- ja tietoverkkotekniikan laitos ) % 99.0 % 98.0 % 97.0 % 96.0 % 95.0 % 94.0 % 93.0 % 92.0 % 91.0 % Availability Saatavuus/minuutti per minute Testiaika 6 kuukautta Test period 6 months SATEL GPRS 6.00% 5.00% 4.00% 3.00% 2.00% 1.00% 0.00% Kadonneet lähetykset Lost transmissions Testiaika 5 minuuttia Test period 5 minutes SATEL GPRS SNMP MONITORING Yksityinen tiedonsiirtoverkko on paremmin saatavilla ja hävittää vähemmän lähetyksiä kuin julkinen verkko. IEC IP-verkko NMS IEC tiedonsiirtoverkko

Tuettuja siirtoprotokollia ovat mm. IEC60870-5-101/104, IEC61850, DNP, Modbus ja Profibus. SATEL-radioverkkoa voidaan etävalvoa NMS- ja SNMP-pohjaisilla valvontajärjestelmillä.

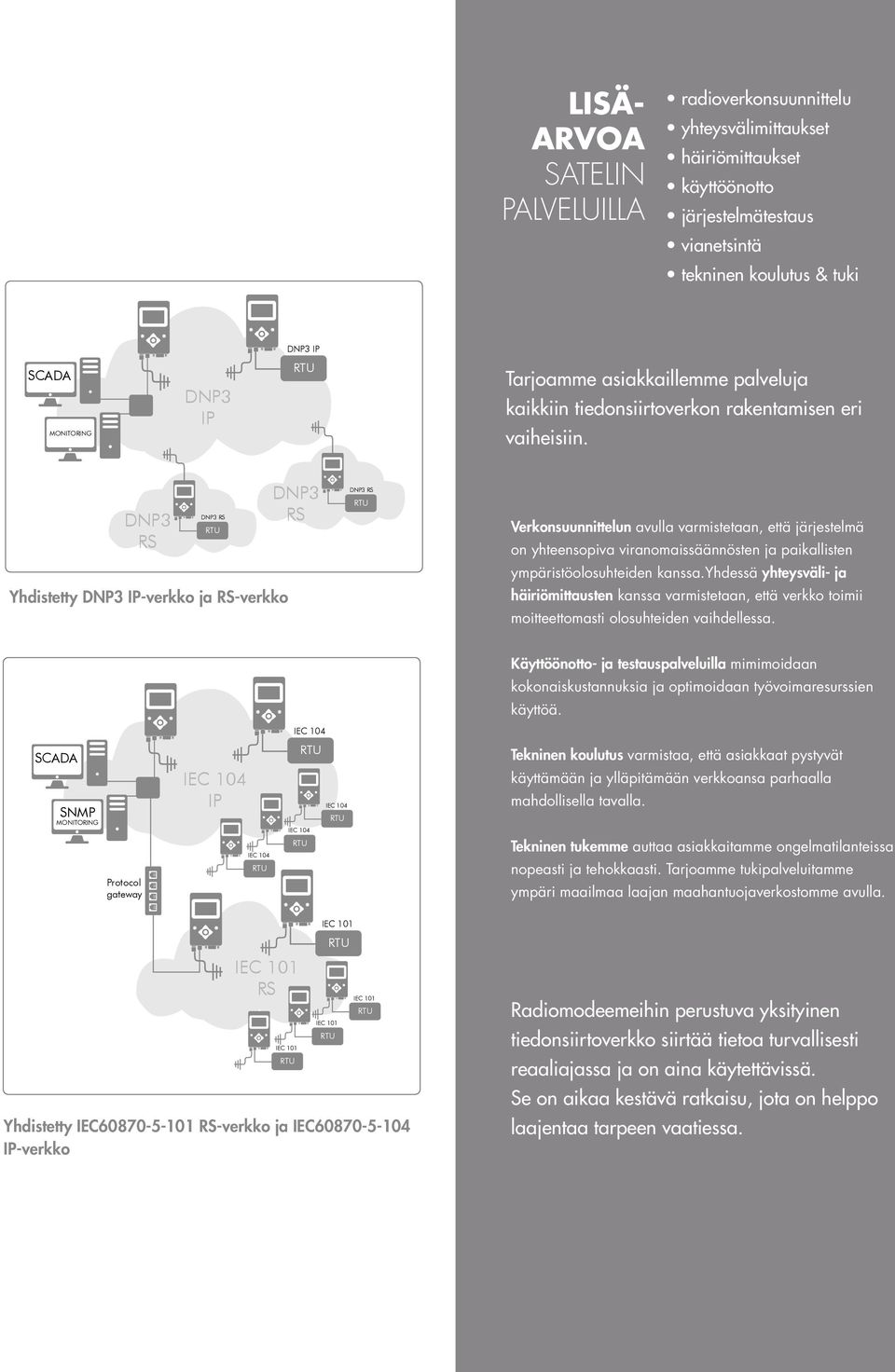

4 LISÄ- ARVOA SATELIN PALVELUILLA radioverkonsuunnittelu yhteysvälimittaukset häiriömittaukset käyttöönotto järjestelmätestaus vianetsintä tekninen koulutus & tuki DNP3 IP MONITORING DNP3 IP Tarjoamme asiakkaillemme palveluja kaikkiin tiedonsiirtoverkon rakentamisen eri vaiheisiin. DNP3 RS DNP3 RS Yhdistetty DNP3 IP-verkko ja RS-verkko DNP3 RS DNP3 RS Verkonsuunnittelun avulla varmistetaan, että järjestelmä on yhteensopiva viranomaissäännösten ja paikallisten ympäristöolosuhteiden kanssa.yhdessä yhteysväli- ja häiriömittausten kanssa varmistetaan, että verkko toimii moitteettomasti olosuhteiden vaihdellessa. Käyttöönotto- ja testauspalveluilla mimimoidaan kokonaiskustannuksia ja optimoidaan työvoimaresurssien käyttöä. SNMP MONITORING Protocol gateway IP Tekninen koulutus varmistaa, että asiakkaat pystyvät käyttämään ja ylläpitämään verkkoansa parhaalla mahdollisella tavalla. Tekninen tukemme auttaa asiakkaitamme ongelmatilanteissa nopeasti ja tehokkaasti. Tarjoamme tukipalveluitamme ympäri maailmaa laajan maahantuojaverkostomme avulla. RS Yhdistetty IEC RS-verkko ja IEC IP-verkko Radiomodeemeihin perustuva yksityinen tiedonsiirtoverkko siirtää tietoa turvallisesti reaaliajassa ja on aina käytettävissä. Se on aikaa kestävä ratkaisu, jota on helppo laajentaa tarpeen vaatiessa.

DNP3 RS DNP3 RS Yhdistetty DNP3 IP-verkko ja RS-verkko DNP3 RS DNP3 RS Verkonsuunnittelun avulla varmistetaan, että järjestelmä on yhteensopiva viranomaissäännösten ja paikallisten

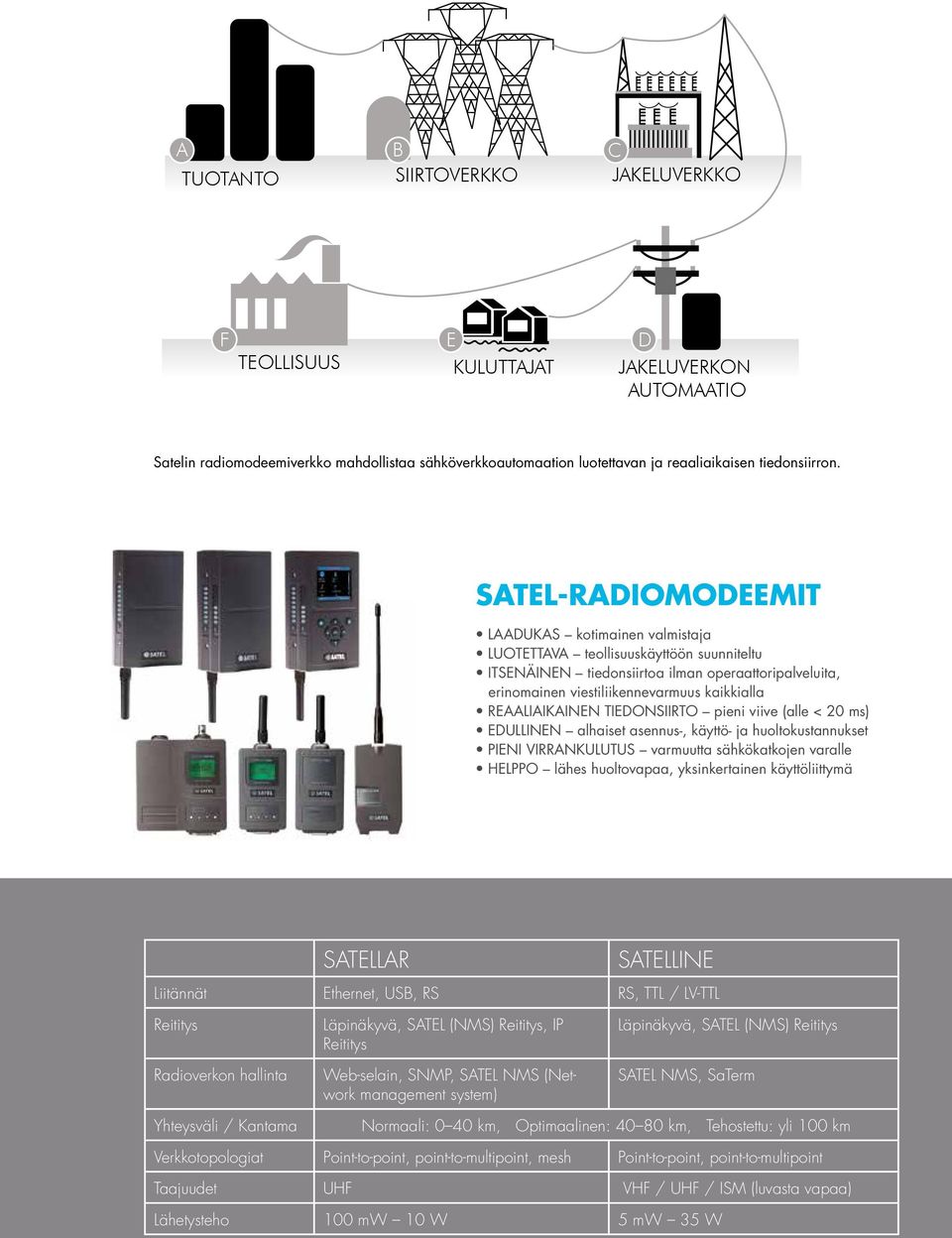

5 A B C TUOTANTO SIIRTOVERKKO JAKELUVERKKO F TEOLLISUUS E KULUTTAJAT D JAKELUVERKON AUTOMAATIO Satelin radiomodeemiverkko mahdollistaa sähköverkkoautomaation luotettavan ja reaaliaikaisen tiedonsiirron. SATEL-RADIOMODEEMIT LAADUKAS kotimainen valmistaja LUOTETTAVA teollisuuskäyttöön suunniteltu ITSENÄINEN tiedonsiirtoa ilman operaattoripalveluita, erinomainen viestiliikennevarmuus kaikkialla REAALIAIKAINEN TIEDONSIIRTO pieni viive (alle < 20 ms) EDULLINEN alhaiset asennus-, käyttö- ja huoltokustannukset PIENI VIRRANKULUTUS varmuutta sähkökatkojen varalle HELPPO lähes huoltovapaa, yksinkertainen käyttöliittymä SATELLAR SATELLINE Liitännät Ethernet, USB, RS RS, TTL / LV-TTL Reititys Radioverkon hallinta Läpinäkyvä, SATEL (NMS) Reititys, IP Reititys Web-selain, SNMP, SATEL NMS (Network management system) Läpinäkyvä, SATEL (NMS) Reititys SATEL NMS, SaTerm Yhteysväli / Kantama Normaali: 0 40 km, Optimaalinen: km, Tehostettu: yli 100 km Verkkotopologiat Point-to-point, point-to-multipoint, mesh Point-to-point, point-to-multipoint Taajuudet UHF VHF / UHF / ISM (luvasta vapaa) Lähetysteho 100 mw 10 W 5 mw 35 W

REAALIAIKAINEN TIEDONSIIRTO pieni viive (alle < 20 ms) EDULLINEN alhaiset asennus-, käyttö- ja huoltokustannukset PIENI VIRRANKULUTUS varmuutta sähkökatkojen varalle HELPPO lähes huoltovapaa,

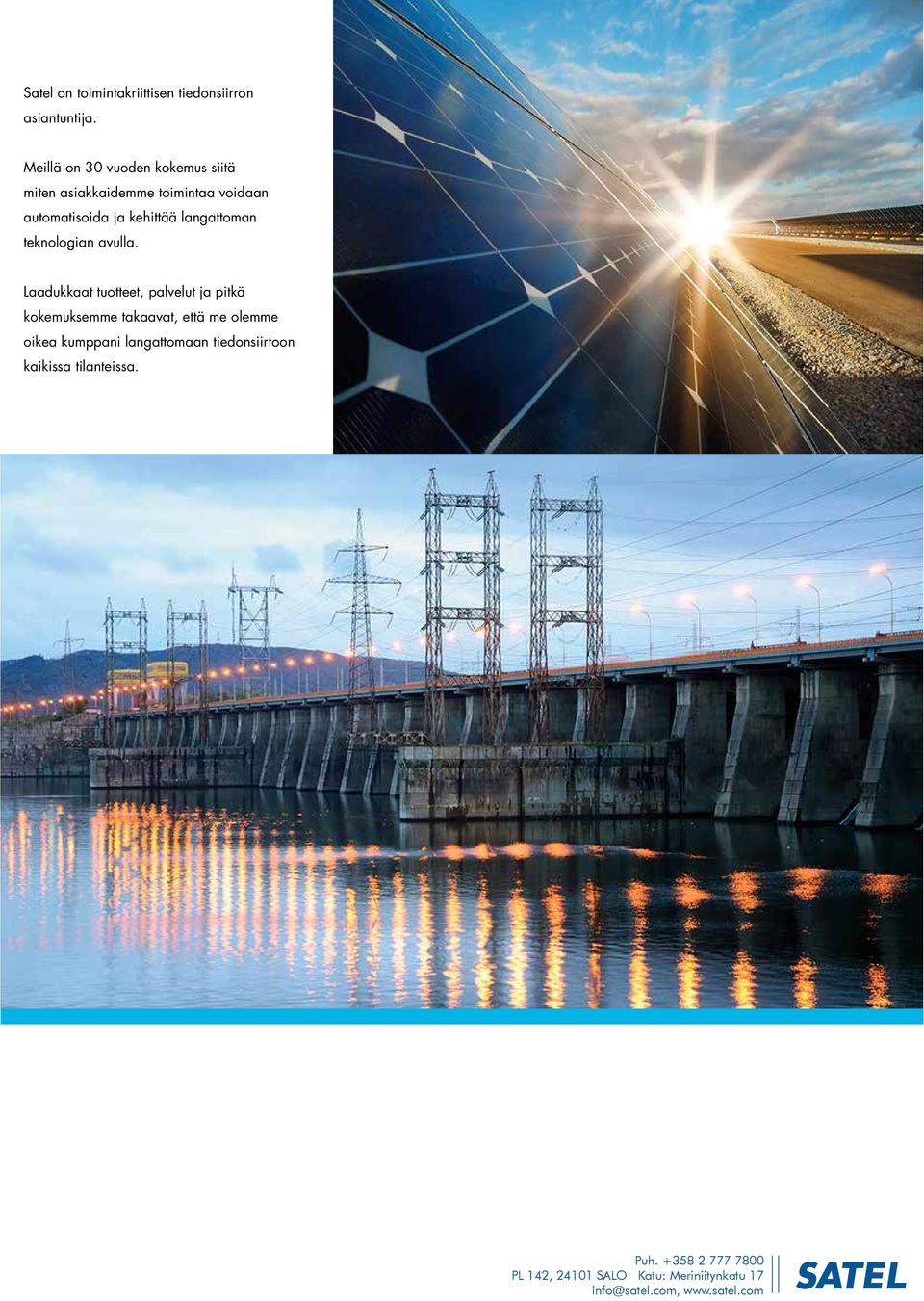

6 Satel on toimintakriittisen tiedonsiirron asiantuntija. Meillä on 30 vuoden kokemus siitä miten asiakkaidemme toimintaa voidaan automatisoida ja kehittää langattoman teknologian avulla. Laadukkaat tuotteet, palvelut ja pitkä kokemuksemme takaavat, että me olemme oikea kumppani langattomaan tiedonsiirtoon kaikissa tilanteissa. Puh PL 142, SALO Katu: Meriniitynkatu 17 info@satel.com,
