1 TEKNILLINEN KORKEAKOULU / VAASAN YLIOPISTO Diplomityöesitelmä Web sovelluksen kehittäminen sähkönjakeluverkon suojareleisiin Timo Ahola 2006

2 Web sovellus Web palvelut joiden avulla laite voidaan liittää asiakkaan järjestelmiin HTTP protokollan avulla Mahdollisuus ohjata ja seurata laitteen sekä prosessin toimintaa Web selaimen avulla

protokollan avulla Mahdollisuus ohjata ja seurata

3 Sähkönjakeluverkko? (1/2) Sähkönjakeluverkon automaatio Jakelulaitos Suunnittelu Energianhallinta Tiedonhallinta Valvomo Jakelun hallinta Käytönvalvonta Kuormien ohjaus

4 Sähkönjakeluverkko? (2/2) Asema Valvonta ja ohjaus Paikallisautomaatio Tiedonkeruu ja relesuojaus Verkko Ohjaus, tiedonkeruu ja valvonta Asiakas Ohjaus ja mittaus

5 Suojarele? (1/3) Laite joka pystyy havaitsemaan sähkönjakeluverkossa olevan vian ja tekemään toimenpiteitä joilla minimoidaan viasta aiheutuvat vahingot

6 Suojarele (2/3) Prosessoripohjainen toteutus Kiinteä toiminnallisuus (konfiguraatio) Ennalta määritelty tuotteistusvaiheessa. Voidaan muuttaa vain asetteluja, esim. suojausalgoritmien parametreja Ohjelmoitava Asettelujen lisäksi voidaan muuttaa myös laitteen toiminnallisuutta (konfiguraatiota)

7 Suojarele (3/3)

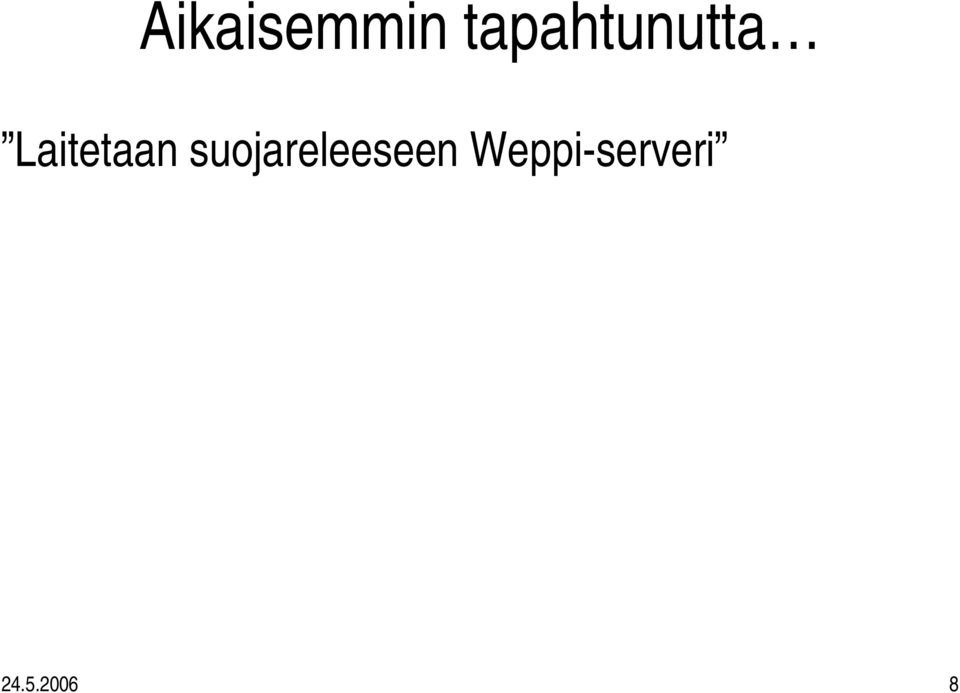

8 Aikaisemmin tapahtunutta Laitetaan suojareleeseen Weppi serveri

9 Lähtökohdat Kilpailu kasvaa ja uusia ominaisuuksia tarvitaan Automaatiosovelluksissa Web pohjaiset järjestelmät jo käytössä Web sovellukset tulossa sähkön jakeluverkon automaatiojärjestelmiin, mutta toteutusmallit eivät vielä selviä IEC standardi

Web sovellukset tulossa sähkön jakeluverkon

10 Tavoitteet Selvittää käyttäjien tarpeet ja odotukset Selvittää mitkä Web teknologiat soveltuvat käytettäväksi suojareleissä IEC standardin soveltaminen sisällöntuottamisen automatisointiin Kehittää erilaisten ohjelmisto alustojen välillä siirrettävissä oleva Web sovellus

soveltaminen sisällöntuottamisen automatisointiin Kehittää erilaisten

11 Tavoitteiden saavuttaminen Selvittää käyttäjien tarpeet ja odotukset Kyselytutkimus

12 Kyselytutkimus Lähetettiin ABB:n myyntiorganisaatioon 196:lle henkilölle, joista 63 vastasi Kysymyksiä liittyen Web sovelluksiin Toiminnallisuus Käyttäjähallinta Riskit Kysymyksiä liittyen IEC standardin tuntemukseen

Web sovelluksiin Toiminnallisuus Käyttäjähallinta Riskit

13 Tavoitteiden saavuttaminen Selvittää mitkä Web teknologiat soveltuvat käytettäväksi suojareleissä Web teknologioihin tutustuminen

14 Web teknologiat (1/2) SPA SRAM XML XSLT SCADA XHTML WWW EEPROM? HTTP Modbus DSP XSL XPath IED PDIS IEC VML Ajax PHP IEC CGI assembly W3C ASP SCL ANSI IMAP PTOC SVG POP C DNP SOA HMI CSS SOAP

15 Web teknologiat (2/2) Kymmeniä erilaisia tekniikoita joita voidaan soveltaa monien toteutusmallien mukaisesti Tarkastellaan soveltuvuutta sulautettujen järjestelmien kannalta Sisällön ylläpitäminen Tietoturva Kirjallisuuskatsaus

Tarkastellaan soveltuvuutta sulautettujen järjestelmien

16 Tavoitteiden saavuttaminen IEC standardin soveltaminen sisällöntuottamisen automatisointiin IEC standardiin tutustuminen

17 IEC standardi Laaja standardi Ei pelkästään tiedonsiirron määrittely Mallintaminen SCL kieli

18 Tavoitteiden saavuttaminen Kehittää erilaisten ohjelmisto alustojen välillä siirrettävissä oleva Web sovellus Prototyypin kehittäminen

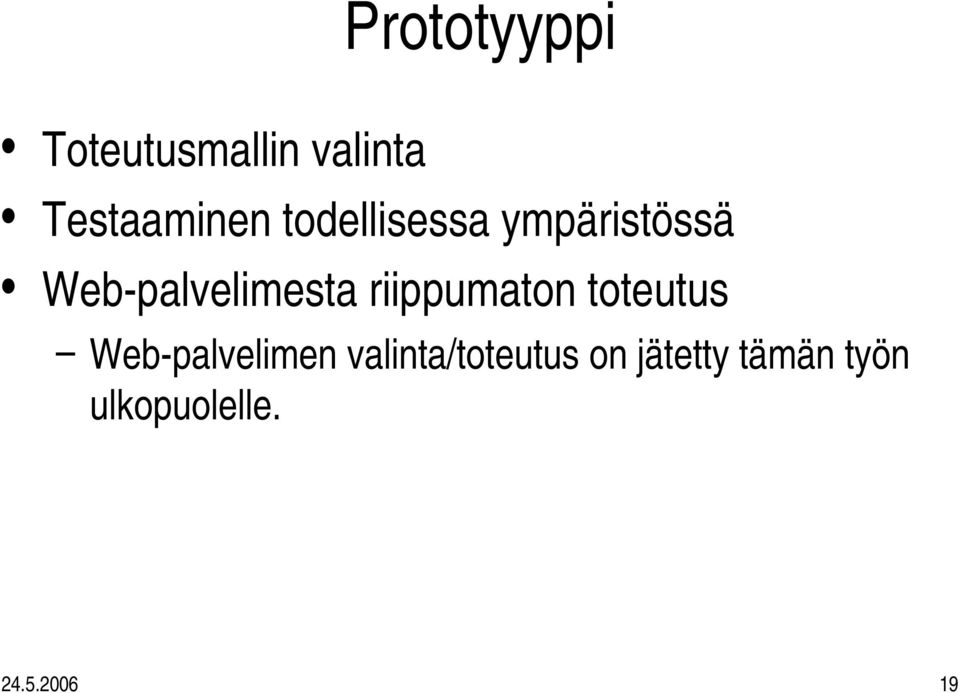

19 Prototyyppi Toteutusmallin valinta Testaaminen todellisessa ympäristössä Web palvelimesta riippumaton toteutus Web palvelimen valinta/toteutus on jätetty tämän työn ulkopuolelle

20 Ympäristön rajoitteet Rajalliset laiteresurssit Suoritusteho Haihtumaton muisti RAM muisti Järjestelmän ensisijainen tehtävä on suorittaa suojausalgoritmit reaaliaikaisesti. Pitkälle erikoistunut ohjelmistoympäristö

ensisijainen tehtävä on suorittaa suojausalgoritmit

21 Tulokset: kyselytutkimus Kyselyn tulokset rohkaisevia: Web sovellukset nähdään tarpeellisina Vielä ei välttämättä ymmärretä Web sovelluksien mahdollisuuksia Toiminnallisuudessa tapahtuu lähitulevaisuudessa nopeaa kehitystä

22 Tulokset: Web teknologiat Pystyttiin löytämään teknologiat, jotka soveltuvat aikaisempaa paremmin sulautettuihin järjestelmiin

23 Tulokset: IEC SCL pohjainen mallinnus kuvaa täsmällisesti laitteen toiminnallisuuden Käyttöliittymän toimintojen ryhmittelyn kannalta standardi ei ole kaikilta osin täydellinen Standardi kuitenkin mahdollistaa valmistajakohtaisten määrittelyjen käyttämisen

24 Tulokset: prototyyppi Kehitettiin toimiva prototyyppi Vahvisti käsitykset valittujen teknologioiden soveltuvuudesta Toimii pohjana varsinaisille tuoteprojekteille

25 Kysymyksiä?

26 Kiitos mielenkiinnosta! Kiitokset: Anu, Tiina ja Tomi Markku Syrjänen / TKK Janne Starck / ABB Jarmo Alander / VY Kimmo Salmenjoki / VY Opiskelukaverit Työkaverit + kaikki muut opintojen onnistumiseen vaikuttaneet henkilöt
