1 AutoLog 1 AutoLog Wi-Fi Sensor Network Langaton Anturiverkko Langaton Wi-Fi anturiverkko (2.4GHz) Analogiatulot, digitaalitulot ja digitaalilähdöt langattomasti Vähävirtaiset anturilaitteet toimivat jopa 5 vuotta paristolla Sovellusliityntänä Tietokanta tai standardi Modbus RTU Anturilaitteiden hallinta langattomasti Wi-Fi verkon yli Tukiasemat muodostavat vikasietoisen Auto MESH verkon

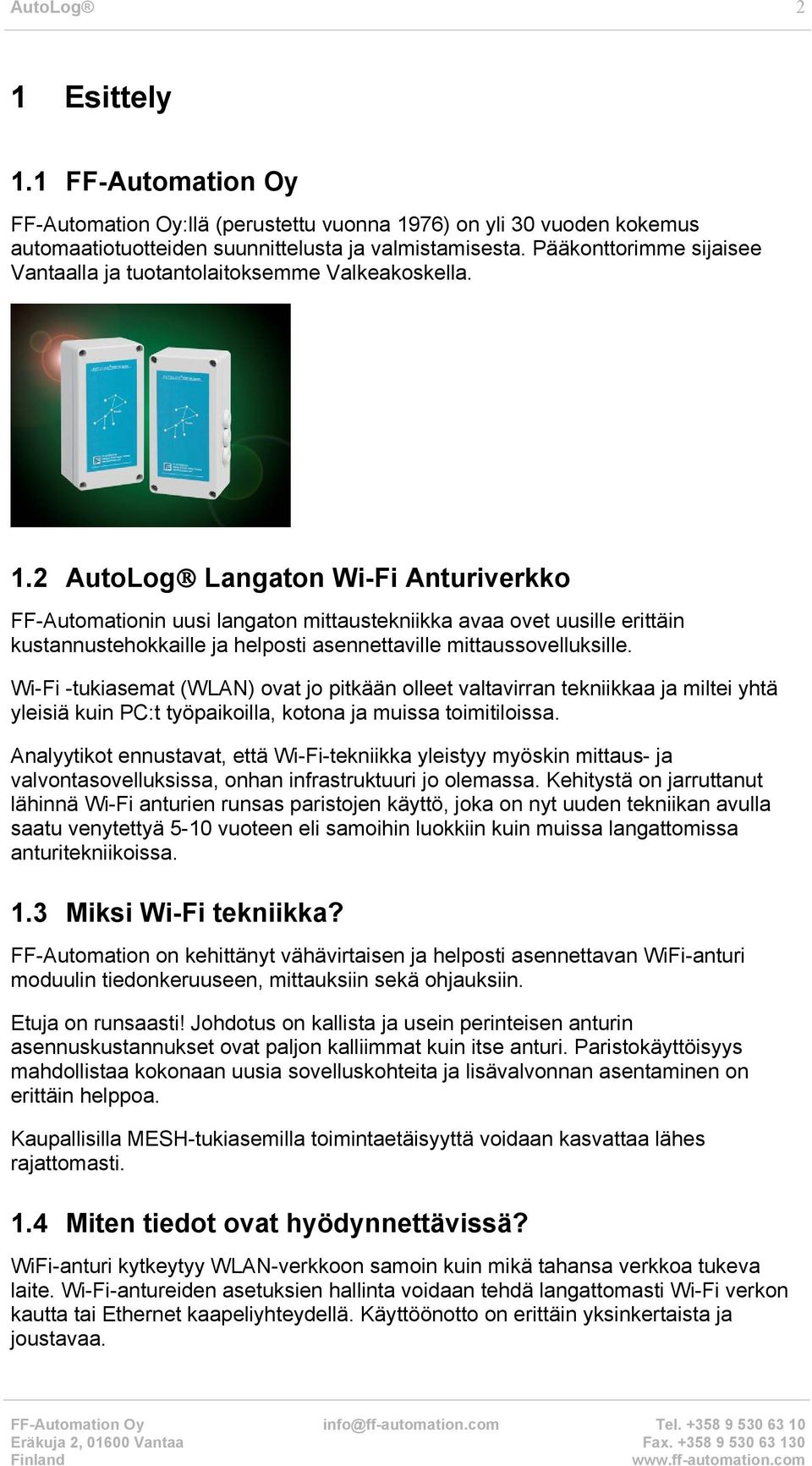

2 AutoLog 2 1 Esittely 1.1 FF-Automation Oy FF-Automation Oy:llä (perustettu vuonna 1976) on yli 30 vuoden kokemus automaatiotuotteiden suunnittelusta ja valmistamisesta. Pääkonttorimme sijaisee Vantaalla ja tuotantolaitoksemme Valkeakoskella. 1.2 AutoLog Langaton Wi-Fi Anturiverkko FF-Automationin uusi langaton mittaustekniikka avaa ovet uusille erittäin kustannustehokkaille ja helposti asennettaville mittaussovelluksille. Wi-Fi -tukiasemat (WLAN) ovat jo pitkään olleet valtavirran tekniikkaa ja miltei yhtä yleisiä kuin PC:t työpaikoilla, kotona ja muissa toimitiloissa. Analyytikot ennustavat, että Wi-Fi-tekniikka yleistyy myöskin mittaus- ja valvontasovelluksissa, onhan infrastruktuuri jo olemassa. Kehitystä on jarruttanut lähinnä Wi-Fi anturien runsas paristojen käyttö, joka on nyt uuden tekniikan avulla saatu venytettyä 5-10 vuoteen eli samoihin luokkiin kuin muissa langattomissa anturitekniikoissa. 1.3 Miksi Wi-Fi tekniikka? FF-Automation on kehittänyt vähävirtaisen ja helposti asennettavan WiFi-anturi moduulin tiedonkeruuseen, mittauksiin sekä ohjauksiin. Etuja on runsaasti! Johdotus on kallista ja usein perinteisen anturin asennuskustannukset ovat paljon kalliimmat kuin itse anturi. Paristokäyttöisyys mahdollistaa kokonaan uusia sovelluskohteita ja lisävalvonnan asentaminen on erittäin helppoa. Kaupallisilla MESH-tukiasemilla toimintaetäisyyttä voidaan kasvattaa lähes rajattomasti. 1.4 Miten tiedot ovat hyödynnettävissä? WiFi-anturi kytkeytyy WLAN-verkkoon samoin kuin mikä tahansa verkkoa tukeva laite. Wi-Fi-antureiden asetuksien hallinta voidaan tehdä langattomasti Wi-Fi verkon kautta tai Ethernet kaapeliyhteydellä. Käyttöönotto on erittäin yksinkertaista ja joustavaa.

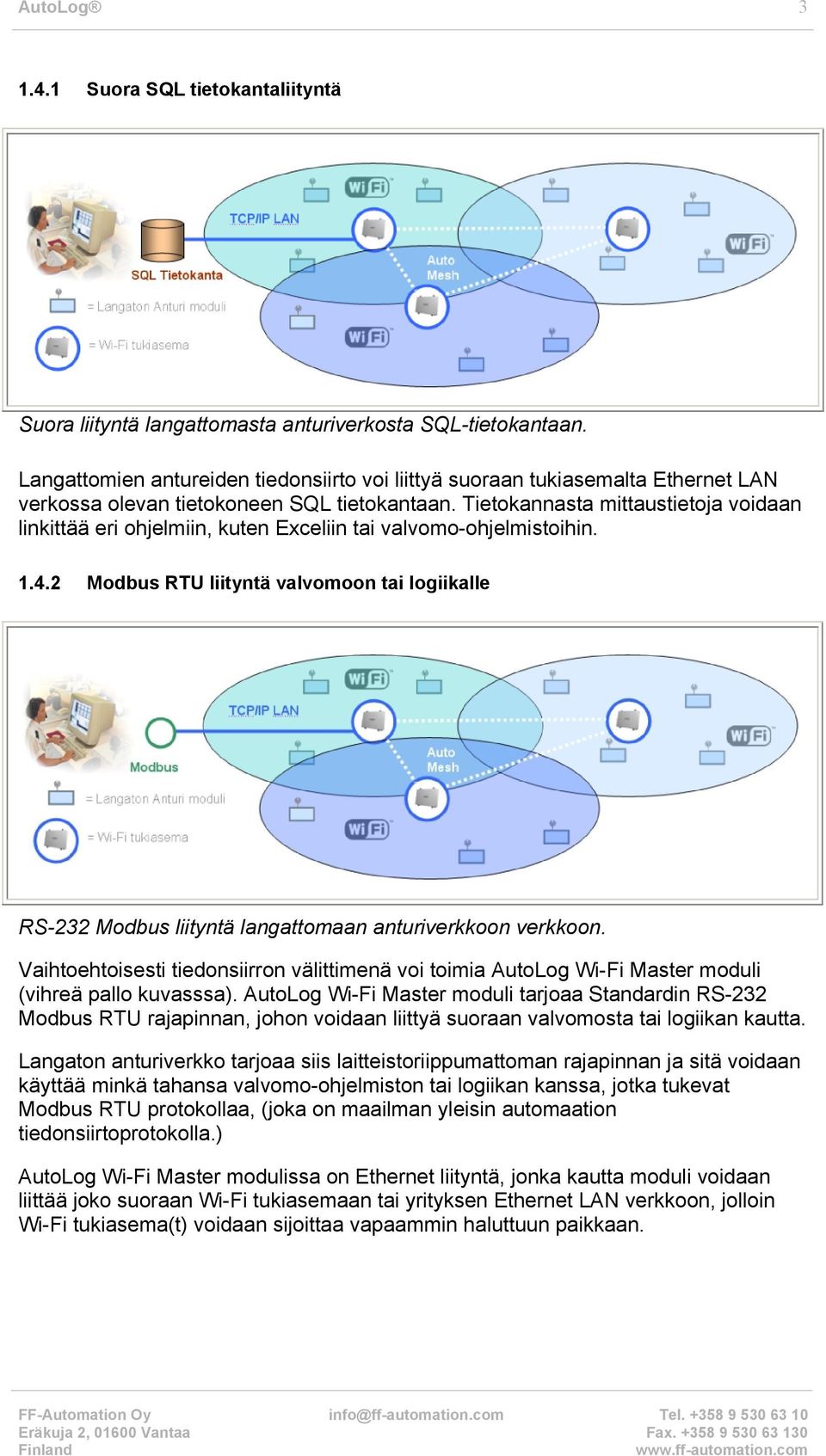

3 AutoLog Suora SQL tietokantaliityntä Suora liityntä langattomasta anturiverkosta SQL-tietokantaan. Langattomien antureiden tiedonsiirto voi liittyä suoraan tukiasemalta Ethernet LAN verkossa olevan tietokoneen SQL tietokantaan. Tietokannasta mittaustietoja voidaan linkittää eri ohjelmiin, kuten Exceliin tai valvomo-ohjelmistoihin Modbus RTU liityntä valvomoon tai logiikalle RS-232 Modbus liityntä langattomaan anturiverkkoon verkkoon. Vaihtoehtoisesti tiedonsiirron välittimenä voi toimia AutoLog Wi-Fi Master moduli (vihreä pallo kuvasssa). AutoLog Wi-Fi Master moduli tarjoaa Standardin RS-232 Modbus RTU rajapinnan, johon voidaan liittyä suoraan valvomosta tai logiikan kautta. Langaton anturiverkko tarjoaa siis laitteistoriippumattoman rajapinnan ja sitä voidaan käyttää minkä tahansa valvomo-ohjelmiston tai logiikan kanssa, jotka tukevat Modbus RTU protokollaa, (joka on maailman yleisin automaation tiedonsiirtoprotokolla.) AutoLog Wi-Fi Master modulissa on Ethernet liityntä, jonka kautta moduli voidaan liittää joko suoraan Wi-Fi tukiasemaan tai yrityksen Ethernet LAN verkkoon, jolloin Wi-Fi tukiasema(t) voidaan sijoittaa vapaammin haluttuun paikkaan.

4 AutoLog 4 2 Langattomat anturimodulit FF-Automation Oy:n valmistama langattomien antureiden tuoteperhe sisältää erityyppisiä moduleita eri tarpeisiin. Kaikki modulit toimivat 2,4GHz Wi-Fi taajuudella. (Tuotenimi AL-WSN24 tarkoittaa AutoLog Wireless Sensor Network 2,4GHz.) Tuotekoodi Tuotenimi Kuvaus AL-WSN Digitaalituloa (DI) + 2 Digitaalilähtöä (DO) AL-WSN Analogiatuloa (AI) AL-WSN DI + 2 DO + 2 AI AL-WSN DI + 2 DO + 2 pulssituloa + 2 AI + 1 Analogialähtö Yllä olevassa taulukossa on kentälle asennettavia langattomia anturimoduleita. Anturimodulit toimivat paristolla tai ulkoisella 3-15VDC jännitesyötöllä. AutoLog WSN tuoteperheen langattomat anturit ovat erittäin vähävirtaisia. Langaton anturi nukkuu kunnes se saa herätteen joko sisäiseltä kellolta tai digitaalitulosta. Herättyään se antaa 5V jännitesyötön antureille ja suorittaa mittaukset ja lähettää ne WSN Master Modulille, tämän jälkeen se sammuttaa 5VDC jännitesyötön antureilta ja menee takaisin vähävirtaiseen tilaan. Kohteissa joissa tarvitaan ohjauksia, langattoman anturimodulin täytyy olla valmiina reagoimaan ohjauksiin eikä virransäästötilaa voida käyttää. Usein kohteissa, joissa ohjataan laitteita, on sähköä saatavilla jolloin myös anturimodulille saadaan käyttöjännite. 3 WSN Master Modulit WSN master moduleita on kahta eri mallia. Toinen integroituu osaksi AutoLog logiikoihin, toinen toimii ulkoisena modulina, joka tarjoaa standardi (RS232 / Modbus RTU) rajapinnan siihen liittyville laitteille. Tuotekoodi Tuotenimi Kuvaus AL-WSN-PiM-MM AutoLog logiikoihin integroituva (PiM) WSN Master moduli AL-WSN-EMM Ulkoinen WSN master moduli. Tarjoaa standardi RS232/Modbus RTU rajapinnan. Ylläolevassa taulukossa on WSN master moduleita.

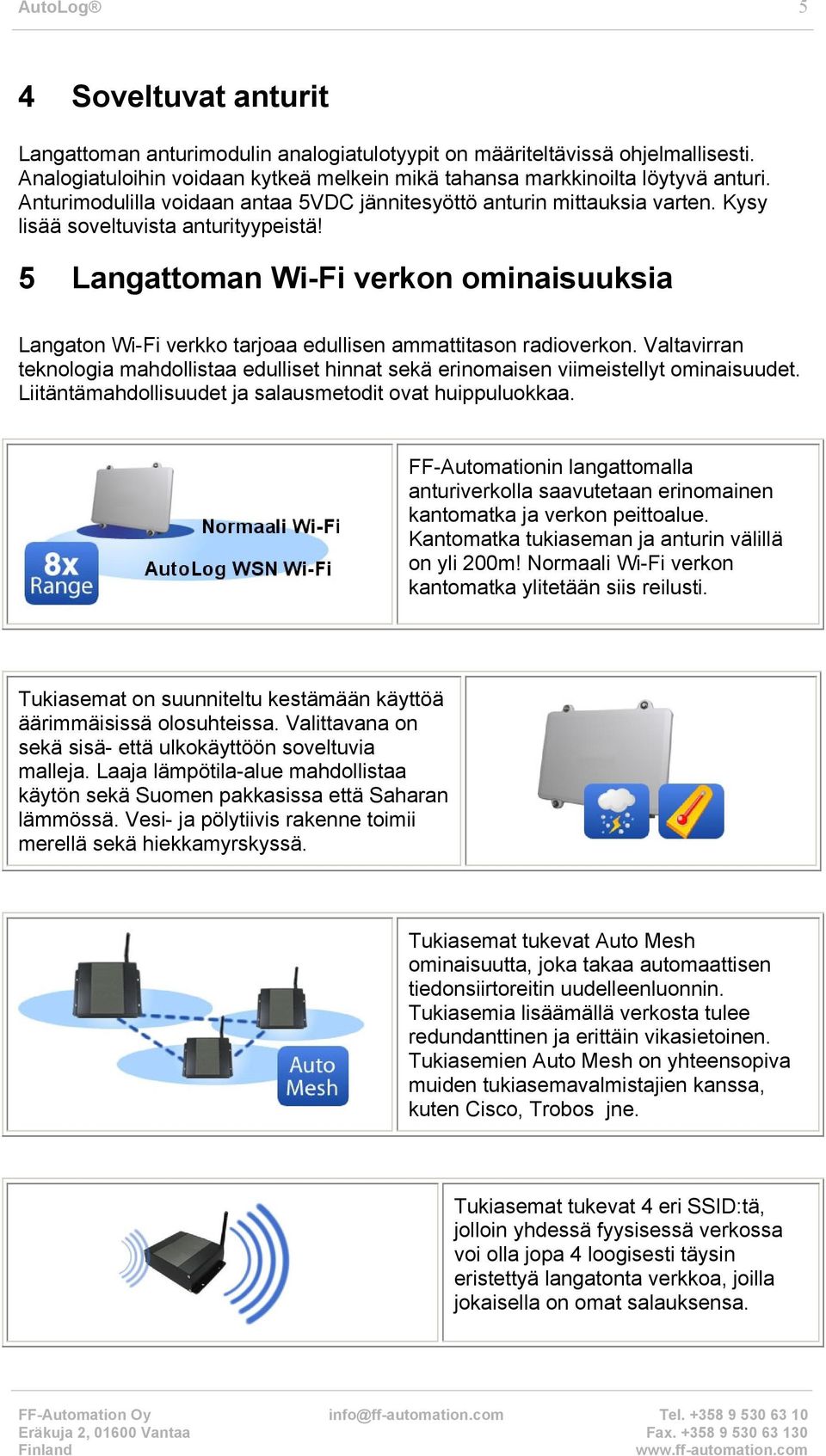

5 AutoLog 5 4 Soveltuvat anturit Langattoman anturimodulin analogiatulotyypit on määriteltävissä ohjelmallisesti. Analogiatuloihin voidaan kytkeä melkein mikä tahansa markkinoilta löytyvä anturi. Anturimodulilla voidaan antaa 5VDC jännitesyöttö anturin mittauksia varten. Kysy lisää soveltuvista anturityypeistä! 5 Langattoman Wi-Fi verkon ominaisuuksia Langaton Wi-Fi verkko tarjoaa edullisen ammattitason radioverkon. Valtavirran teknologia mahdollistaa edulliset hinnat sekä erinomaisen viimeistellyt ominaisuudet. Liitäntämahdollisuudet ja salausmetodit ovat huippuluokkaa. FF-Automationin langattomalla anturiverkolla saavutetaan erinomainen kantomatka ja verkon peittoalue. Kantomatka tukiaseman ja anturin välillä on yli 200m! Normaali Wi-Fi verkon kantomatka ylitetään siis reilusti. Tukiasemat on suunniteltu kestämään käyttöä äärimmäisissä olosuhteissa. Valittavana on sekä sisä- että ulkokäyttöön soveltuvia malleja. Laaja lämpötila-alue mahdollistaa käytön sekä Suomen pakkasissa että Saharan lämmössä. Vesi- ja pölytiivis rakenne toimii merellä sekä hiekkamyrskyssä. Tukiasemat tukevat Auto Mesh ominaisuutta, joka takaa automaattisen tiedonsiirtoreitin uudelleenluonnin. Tukiasemia lisäämällä verkosta tulee redundanttinen ja erittäin vikasietoinen. Tukiasemien Auto Mesh on yhteensopiva muiden tukiasemavalmistajien kanssa, kuten Cisco, Trobos jne. Tukiasemat tukevat 4 eri SSID:tä, jolloin yhdessä fyysisessä verkossa voi olla jopa 4 loogisesti täysin eristettyä langatonta verkkoa, joilla jokaisella on omat salauksensa.

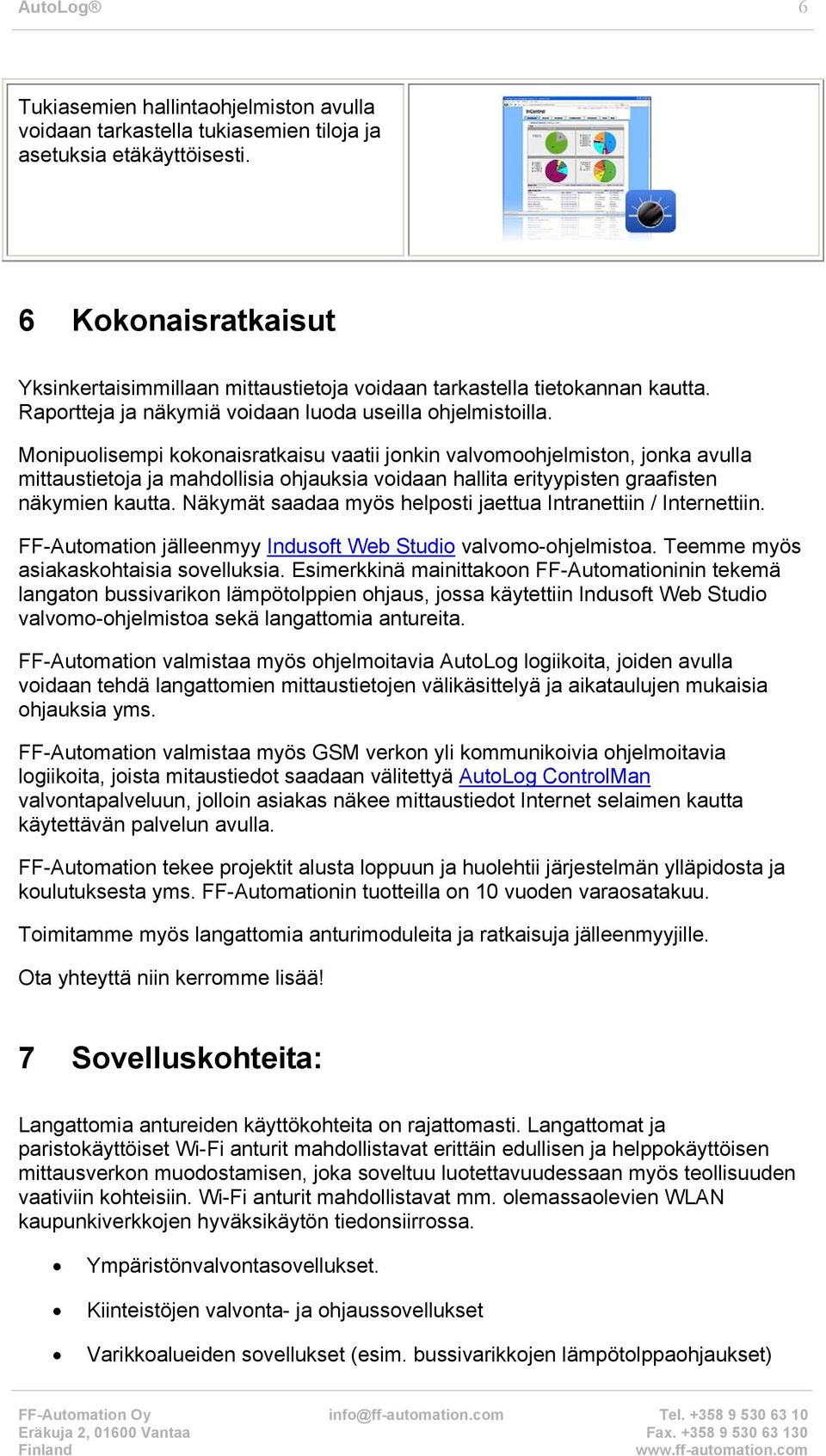

6 AutoLog 6 Tukiasemien hallintaohjelmiston avulla voidaan tarkastella tukiasemien tiloja ja asetuksia etäkäyttöisesti. 6 Kokonaisratkaisut Yksinkertaisimmillaan mittaustietoja voidaan tarkastella tietokannan kautta. Raportteja ja näkymiä voidaan luoda useilla ohjelmistoilla. Monipuolisempi kokonaisratkaisu vaatii jonkin valvomoohjelmiston, jonka avulla mittaustietoja ja mahdollisia ohjauksia voidaan hallita erityypisten graafisten näkymien kautta. Näkymät saadaa myös helposti jaettua Intranettiin / Internettiin. FF-Automation jälleenmyy Indusoft Web Studio valvomo-ohjelmistoa. Teemme myös asiakaskohtaisia sovelluksia. Esimerkkinä mainittakoon FF-Automationinin tekemä langaton bussivarikon lämpötolppien ohjaus, jossa käytettiin Indusoft Web Studio valvomo-ohjelmistoa sekä langattomia antureita. FF-Automation valmistaa myös ohjelmoitavia AutoLog logiikoita, joiden avulla voidaan tehdä langattomien mittaustietojen välikäsittelyä ja aikataulujen mukaisia ohjauksia yms. FF-Automation valmistaa myös GSM verkon yli kommunikoivia ohjelmoitavia logiikoita, joista mitaustiedot saadaan välitettyä AutoLog ControlMan valvontapalveluun, jolloin asiakas näkee mittaustiedot Internet selaimen kautta käytettävän palvelun avulla. FF-Automation tekee projektit alusta loppuun ja huolehtii järjestelmän ylläpidosta ja koulutuksesta yms. FF-Automationin tuotteilla on 10 vuoden varaosatakuu. Toimitamme myös langattomia anturimoduleita ja ratkaisuja jälleenmyyjille. Ota yhteyttä niin kerromme lisää! 7 Sovelluskohteita: Langattomia antureiden käyttökohteita on rajattomasti. Langattomat ja paristokäyttöiset Wi-Fi anturit mahdollistavat erittäin edullisen ja helppokäyttöisen mittausverkon muodostamisen, joka soveltuu luotettavuudessaan myös teollisuuden vaativiin kohteisiin. Wi-Fi anturit mahdollistavat mm. olemassaolevien WLAN kaupunkiverkkojen hyväksikäytön tiedonsiirrossa. Ympäristönvalvontasovellukset. Kiinteistöjen valvonta- ja ohjaussovellukset Varikkoalueiden sovellukset (esim. bussivarikkojen lämpötolppaohjaukset)
