Lyhytluettelo 2014 Tehonsyöttöjärjestelmät UPS-laitteet katkottomaan sähkönsyöttöön

Transkriptio

1 Lyhytluettelo 2014 Tehonsyöttöjärjestelmät UPS-laitteet katkottomaan sähkönsyöttöön

2 UPS-laite Line-interactive UPS-laite Netys PE 0,65-1,5 kva ja Netys PL 0,6-0,8 kva, 230/230VAC, Tornimalli Pienikokoinen toimisto- ja kotikäyttöön tarkoitettu pistotulppaliitäntäinen UPS Nopea alijännitesuojaus, vahvistaa ja alentaa jännitettä tarvittaessa Akuston syväpurkaussuojaus Suojaus: Sähkökatkokset ja hetkelliset jänniteheilahtelut Pistotulppaliitäntäisten laitteiden mukana tulee liitäntäjohdot ja UPS-valvontaohjelmisto Netys PL 0,6-0,8 kva UPS-laite Line-interactive Netys PL, 0,6-0, 8kVA, 230VAC/230VAC, Tornimalli NPL-0600-D Netys PL 600VA 230 VAC 5 min x7Ah NPL-0800-D Netys PL 800VA 230 VAC 5 min x9Ah UPS-laite Line-interactive Netys PE, 0,65-1,5 kva, 230VAC/230VAC, Tornimalli NPE-0650 Netys PE 650VA 230 VAC 5 min x7Ah NPE-0850 Netys PE 850VA 230 VAC 5min x9Ah NPE-1000-LCD Netys PE 1000VA 230 VAC 5 min x7Ah NPE-1500-LCD Netys PE 1500VA 230 VAC 5 min x7Ah Netys PE 0,65-1,5 kva UPS-laite Line-interactive Netys PR, 1,0-3,3 kva, 230VAC/230VAC, Torni- tai Rackmalli Pienikokoinen toimisto - ja kotikäyttöön tarkoitettu pistotulppaliitäntäinen UPS USB liitäntä, optiona verkkokortti Adapteri / relehälytys Akuston valvonta Nopea alijännitesuojaus, vahvistaa ja alentaa jännitettä tarvittaessa Akuston syväpurkaussuojaus Suojaus : Sähkökatkokset ja myös pidempiaikaiset jänniteheilahtelut Pistotulppaliitäntäisten laitteiden mukana tulee liitäntäjohdot ja UPS-valvontaohjelmisto UPS-laite Line-interactive Netys PR, 1,0-3,3 kva, 230VAC/230VAC, Torni- tai Rackmalli NPR-1000-MT Netys PR 1000VA 230VAC 6min Torni x7Ah NPR-1500-MT Netys PR 1500VA 230VAC 6min Torni x7Ah NPR-2000-MT Netys PR 2000VA 230VAC 6min Torni x7Ah NPR-3300-RT Netys PR 3300VA 230VAC 6min Rack x7Ah NPR-B1700-RT Netys PR lisäakku 1.5/2kVA 15/18min x7Ah NPR-B3300-RT Netys PR lisäakku 3.3kVA 22min x7Ah NRP-OP-REL Netys PR Relekortti NET-VISION6CARD ITYS/NetysPR/Masterys Verkkokortti Netys PR 1-3,3 kva

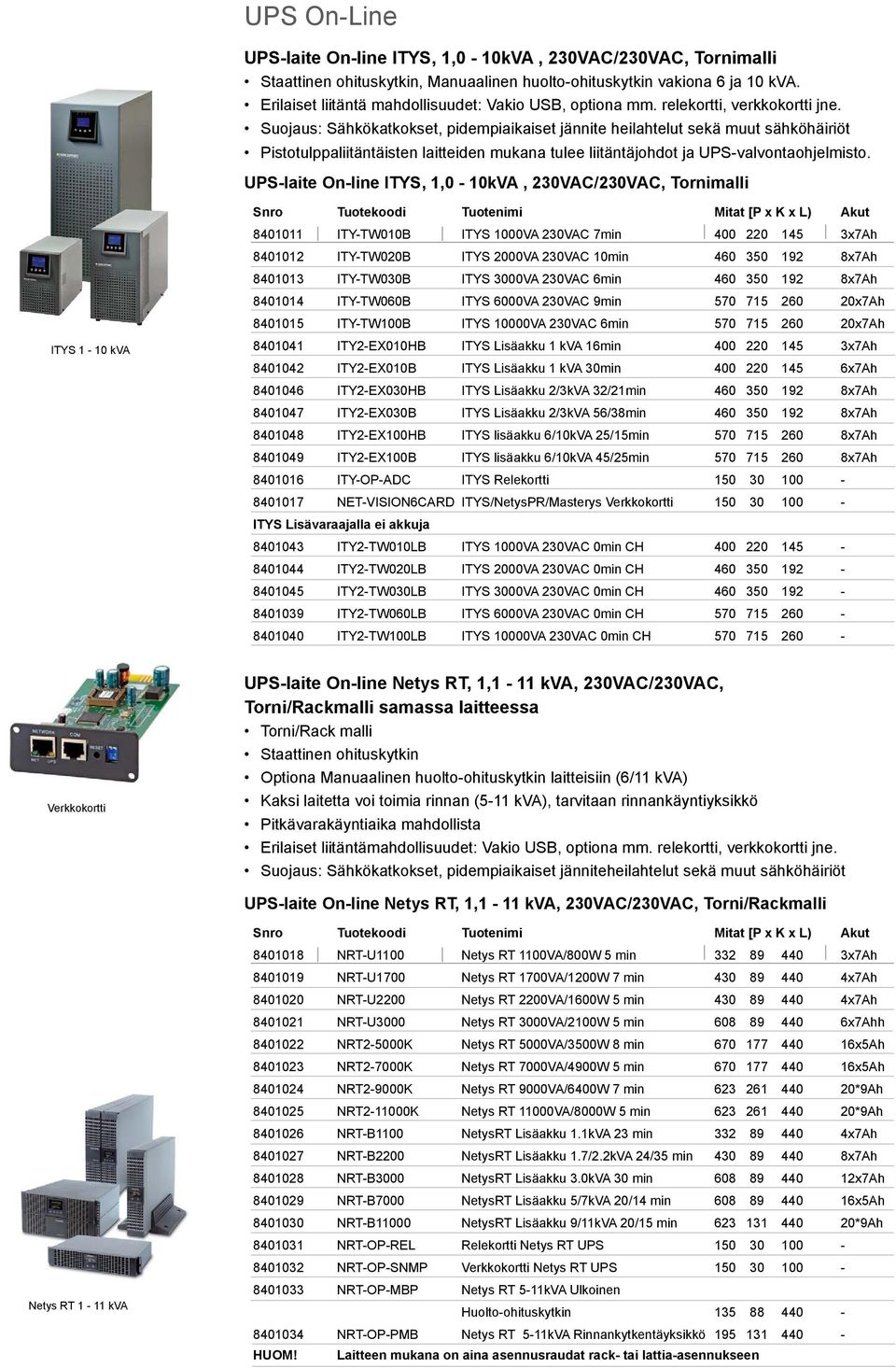

3 UPS On-Line UPS-laite On-line ITYS, 1,0-10kVA, 230VAC/230VAC, Tornimalli Staattinen ohituskytkin, Manuaalinen huolto-ohituskytkin vakiona 6 ja 10 kva. Erilaiset liitäntä mahdollisuudet: Vakio USB, optiona mm. relekortti, verkkokortti jne. Suojaus: Sähkökatkokset, pidempiaikaiset jännite heilahtelut sekä muut sähköhäiriöt Pistotulppaliitäntäisten laitteiden mukana tulee liitäntäjohdot ja UPS-valvontaohjelmisto. UPS-laite On-line ITYS, 1,0-10kVA, 230VAC/230VAC, Tornimalli ITYS 1-10 kva ITY-TW010B ITYS 1000VA 230VAC 7min x7Ah ITY-TW020B ITYS 2000VA 230VAC 10min x7Ah ITY-TW030B ITYS 3000VA 230VAC 6min x7Ah ITY-TW060B ITYS 6000VA 230VAC 9min x7Ah ITY-TW100B ITYS 10000VA 230VAC 6min x7Ah ITY2-EX010HB ITYS Lisäakku 1 kva 16min x7Ah ITY2-EX010B ITYS Lisäakku 1 kva 30min x7Ah ITY2-EX030HB ITYS Lisäakku 2/3kVA 32/21min x7Ah ITY2-EX030B ITYS Lisäakku 2/3kVA 56/38min x7Ah ITY2-EX100HB ITYS lisäakku 6/10kVA 25/15min x7Ah ITY2-EX100B ITYS lisäakku 6/10kVA 45/25min x7Ah ITY-OP-ADC ITYS Relekortti NET-VISION6CARD ITYS/NetysPR/Masterys Verkkokortti ITYS Lisävaraajalla ei akkuja ITY2-TW010LB ITYS 1000VA 230VAC 0min CH ITY2-TW020LB ITYS 2000VA 230VAC 0min CH ITY2-TW030LB ITYS 3000VA 230VAC 0min CH ITY2-TW060LB ITYS 6000VA 230VAC 0min CH ITY2-TW100LB ITYS 10000VA 230VAC 0min CH Verkkokortti UPS-laite On-line Netys RT, 1,1-11 kva, 230VAC/230VAC, Torni/Rackmalli samassa laitteessa Torni/Rack malli Staattinen ohituskytkin Optiona Manuaalinen huolto-ohituskytkin laitteisiin (6/11 kva) Kaksi laitetta voi toimia rinnan (5-11 kva), tarvitaan rinnankäyntiyksikkö Pitkävarakäyntiaika mahdollista Erilaiset liitäntämahdollisuudet: Vakio USB, optiona mm. relekortti, verkkokortti jne. Suojaus: Sähkökatkokset, pidempiaikaiset jänniteheilahtelut sekä muut sähköhäiriöt UPS-laite On-line Netys RT, 1,1-11 kva, 230VAC/230VAC, Torni/Rackmalli Netys RT 1-11 kva NRT-U1100 Netys RT 1100VA/800W 5 min x7Ah NRT-U1700 Netys RT 1700VA/1200W 7 min x7Ah NRT-U2200 Netys RT 2200VA/1600W 5 min x7Ah NRT-U3000 Netys RT 3000VA/2100W 5 min x7Ahh NRT2-5000K Netys RT 5000VA/3500W 8 min x5Ah NRT2-7000K Netys RT 7000VA/4900W 5 min x5Ah NRT2-9000K Netys RT 9000VA/6400W 7 min *9Ah NRT K Netys RT 11000VA/8000W 5 min *9Ah NRT-B1100 NetysRT Lisäakku 1.1kVA 23 min x7Ah NRT-B2200 NetysRT Lisäakku 1.7/2.2kVA 24/35 min x7Ah NRT-B3000 NetysRT Lisäakku 3.0kVA 30 min x7Ah NRT-B7000 NetysRT Lisäakku 5/7kVA 20/14 min x5Ah NRT-B11000 NetysRT Lisäakku 9/11kVA 20/15 min *9Ah NRT-OP-REL Relekortti Netys RT UPS NRT-OP-SNMP Verkkokortti Netys RT UPS NRT-OP-MBP Netys RT 5-11kVA Ulkoinen Huolto-ohituskytkin NRT-OP-PMB Netys RT 5-11kVA Rinnankytkentäyksikkö HUOM! Laitteen mukana on aina asennusraudat rack- tai lattia-asennukseen

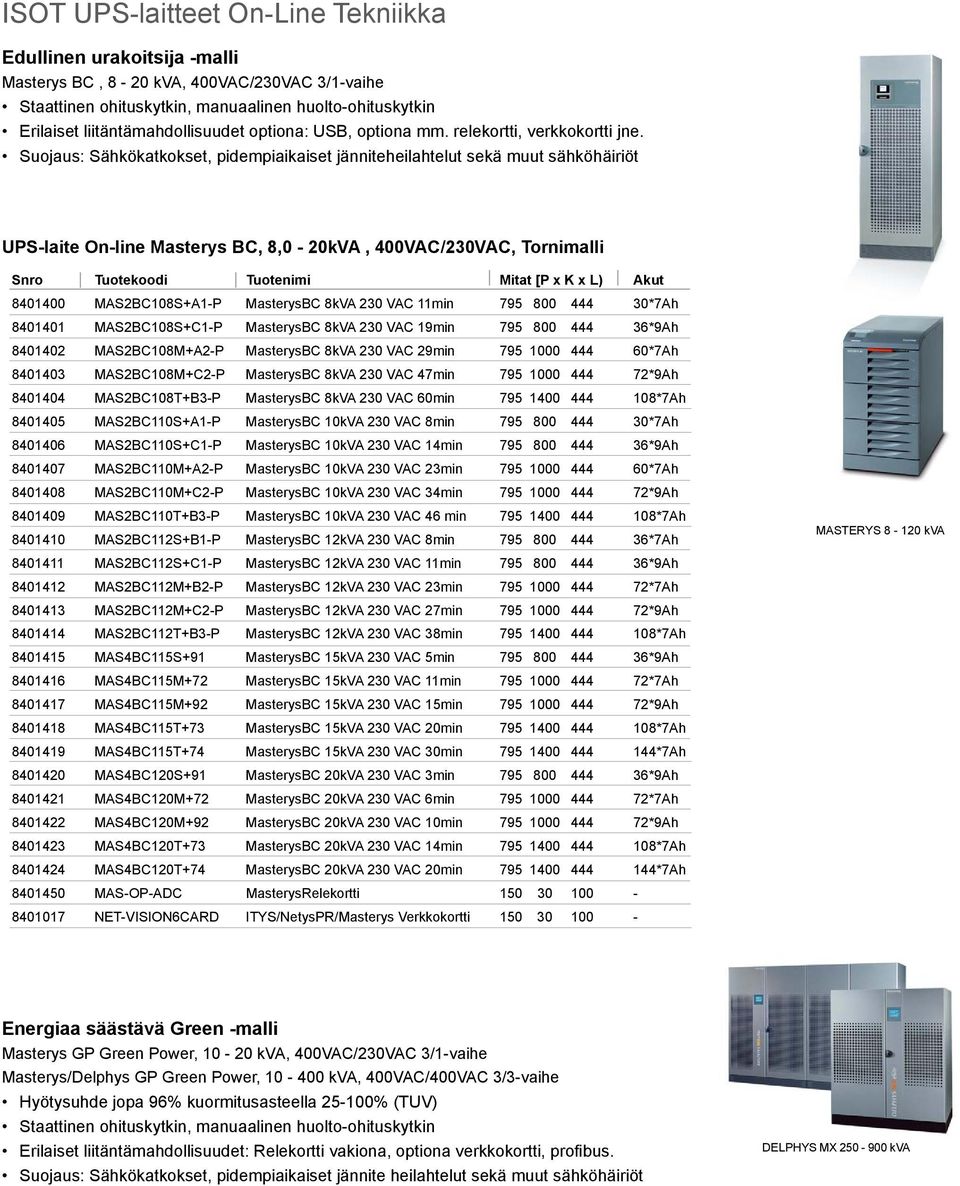

4 ISOT UPS-laitteet On-Line Tekniikka Edullinen urakoitsija -malli Masterys BC, 8-20 kva, 400VAC/230VAC 3/1-vaihe Staattinen ohituskytkin, manuaalinen huolto-ohituskytkin Erilaiset liitäntämahdollisuudet optiona: USB, optiona mm. relekortti, verkkokortti jne. Suojaus: Sähkökatkokset, pidempiaikaiset jänniteheilahtelut sekä muut sähköhäiriöt UPS-laite On-line Masterys BC, 8,0-20kVA, 400VAC/230VAC, Tornimalli MAS2BC108S+A1-P MasterysBC 8kVA 230 VAC 11min *7Ah MAS2BC108S+C1-P MasterysBC 8kVA 230 VAC 19min *9Ah MAS2BC108M+A2-P MasterysBC 8kVA 230 VAC 29min *7Ah MAS2BC108M+C2-P MasterysBC 8kVA 230 VAC 47min *9Ah MAS2BC108T+B3-P MasterysBC 8kVA 230 VAC 60min *7Ah MAS2BC110S+A1-P MasterysBC 10kVA 230 VAC 8min *7Ah MAS2BC110S+C1-P MasterysBC 10kVA 230 VAC 14min *9Ah MAS2BC110M+A2-P MasterysBC 10kVA 230 VAC 23min *7Ah MAS2BC110M+C2-P MasterysBC 10kVA 230 VAC 34min *9Ah MAS2BC110T+B3-P MasterysBC 10kVA 230 VAC 46 min *7Ah MAS2BC112S+B1-P MasterysBC 12kVA 230 VAC 8min *7Ah MAS2BC112S+C1-P MasterysBC 12kVA 230 VAC 11min *9Ah MAS2BC112M+B2-P MasterysBC 12kVA 230 VAC 23min *7Ah MAS2BC112M+C2-P MasterysBC 12kVA 230 VAC 27min *9Ah MAS2BC112T+B3-P MasterysBC 12kVA 230 VAC 38min *7Ah MAS4BC115S+91 MasterysBC 15kVA 230 VAC 5min *9Ah MAS4BC115M+72 MasterysBC 15kVA 230 VAC 11min *7Ah MAS4BC115M+92 MasterysBC 15kVA 230 VAC 15min *9Ah MAS4BC115T+73 MasterysBC 15kVA 230 VAC 20min *7Ah MAS4BC115T+74 MasterysBC 15kVA 230 VAC 30min *7Ah MAS4BC120S+91 MasterysBC 20kVA 230 VAC 3min *9Ah MAS4BC120M+72 MasterysBC 20kVA 230 VAC 6min *7Ah MAS4BC120M+92 MasterysBC 20kVA 230 VAC 10min *9Ah MAS4BC120T+73 MasterysBC 20kVA 230 VAC 14min *7Ah MAS4BC120T+74 MasterysBC 20kVA 230 VAC 20min *7Ah MAS-OP-ADC MasterysRelekortti NET-VISION6CARD ITYS/NetysPR/Masterys Verkkokortti MASTERYS kva Energiaa säästävä Green -malli Masterys GP Green Power, kva, 400VAC/230VAC 3/1-vaihe Masterys/Delphys GP Green Power, kva, 400VAC/400VAC 3/3-vaihe Hyötysuhde jopa 96% kuormitusasteella % (TUV) Staattinen ohituskytkin, manuaalinen huolto-ohituskytkin Erilaiset liitäntämahdollisuudet: Relekortti vakiona, optiona verkkokortti, profibus. Suojaus: Sähkökatkokset, pidempiaikaiset jännite heilahtelut sekä muut sähköhäiriöt DELPHYS MX kva

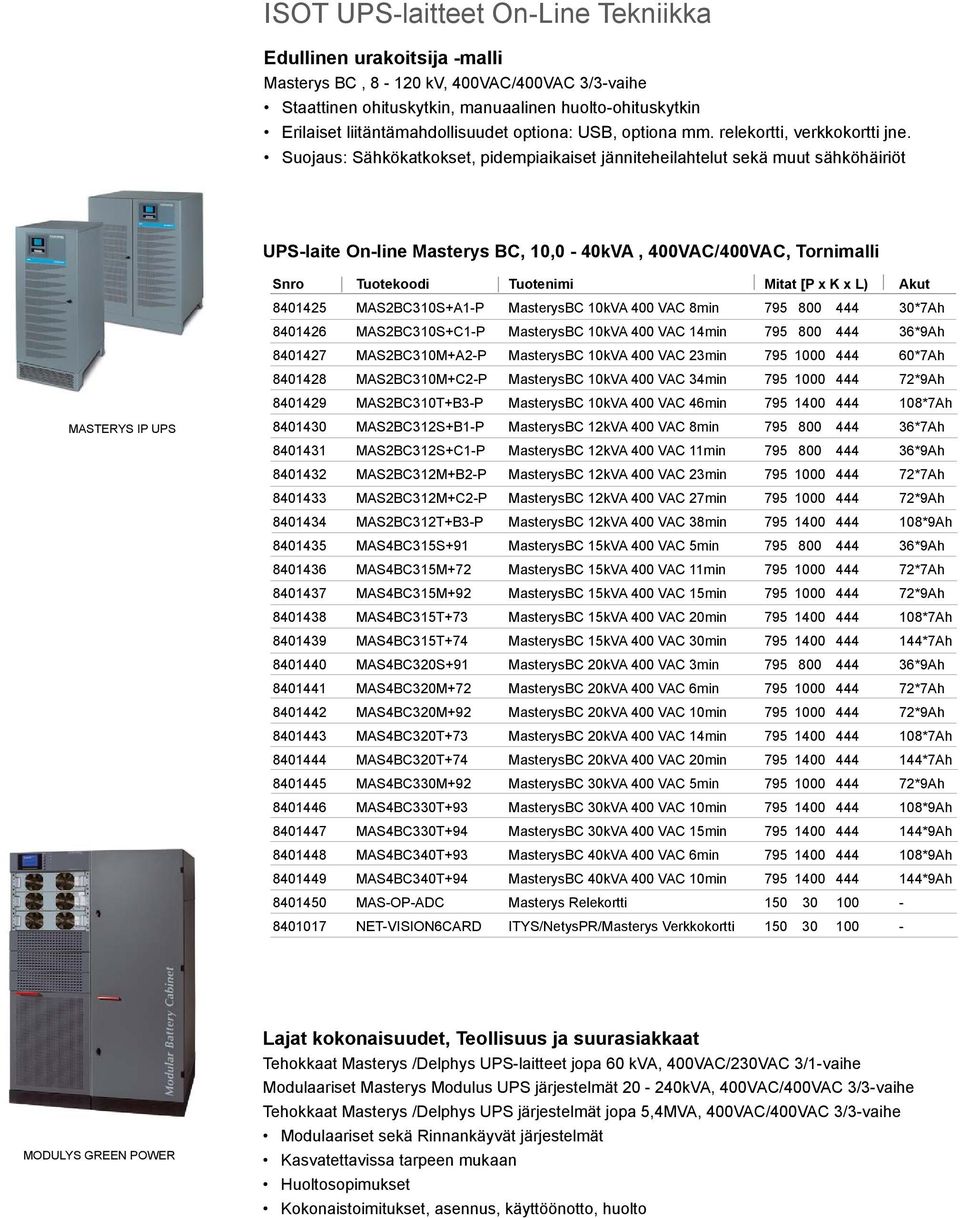

5 ISOT UPS-laitteet On-Line Tekniikka Edullinen urakoitsija -malli Masterys BC, kv, 400VAC/400VAC 3/3-vaihe Staattinen ohituskytkin, manuaalinen huolto-ohituskytkin Erilaiset liitäntämahdollisuudet optiona: USB, optiona mm. relekortti, verkkokortti jne. Suojaus: Sähkökatkokset, pidempiaikaiset jänniteheilahtelut sekä muut sähköhäiriöt UPS-laite On-line Masterys BC, 10,0-40kVA, 400VAC/400VAC, Tornimalli MASTERYS IP UPS MAS2BC310S+A1-P MasterysBC 10kVA 400 VAC 8min *7Ah MAS2BC310S+C1-P MasterysBC 10kVA 400 VAC 14min *9Ah MAS2BC310M+A2-P MasterysBC 10kVA 400 VAC 23min *7Ah MAS2BC310M+C2-P MasterysBC 10kVA 400 VAC 34min *9Ah MAS2BC310T+B3-P MasterysBC 10kVA 400 VAC 46min *7Ah MAS2BC312S+B1-P MasterysBC 12kVA 400 VAC 8min *7Ah MAS2BC312S+C1-P MasterysBC 12kVA 400 VAC 11min *9Ah MAS2BC312M+B2-P MasterysBC 12kVA 400 VAC 23min *7Ah MAS2BC312M+C2-P MasterysBC 12kVA 400 VAC 27min *9Ah MAS2BC312T+B3-P MasterysBC 12kVA 400 VAC 38min *9Ah MAS4BC315S+91 MasterysBC 15kVA 400 VAC 5min *9Ah MAS4BC315M+72 MasterysBC 15kVA 400 VAC 11min *7Ah MAS4BC315M+92 MasterysBC 15kVA 400 VAC 15min *9Ah MAS4BC315T+73 MasterysBC 15kVA 400 VAC 20min *7Ah MAS4BC315T+74 MasterysBC 15kVA 400 VAC 30min *7Ah MAS4BC320S+91 MasterysBC 20kVA 400 VAC 3min *9Ah MAS4BC320M+72 MasterysBC 20kVA 400 VAC 6min *7Ah MAS4BC320M+92 MasterysBC 20kVA 400 VAC 10min *9Ah MAS4BC320T+73 MasterysBC 20kVA 400 VAC 14min *7Ah MAS4BC320T+74 MasterysBC 20kVA 400 VAC 20min *7Ah MAS4BC330M+92 MasterysBC 30kVA 400 VAC 5min *9Ah MAS4BC330T+93 MasterysBC 30kVA 400 VAC 10min *9Ah MAS4BC330T+94 MasterysBC 30kVA 400 VAC 15min *9Ah MAS4BC340T+93 MasterysBC 40kVA 400 VAC 6min *9Ah MAS4BC340T+94 MasterysBC 40kVA 400 VAC 10min *9Ah MAS-OP-ADC Masterys Relekortti NET-VISION6CARD ITYS/NetysPR/Masterys Verkkokortti MODULYS GREEN POWER Lajat kokonaisuudet, Teollisuus ja suurasiakkaat Tehokkaat Masterys /Delphys UPS-laitteet jopa 60 kva, 400VAC/230VAC 3/1-vaihe Modulaariset Masterys Modulus UPS järjestelmät kVA, 400VAC/400VAC 3/3-vaihe Tehokkaat Masterys /Delphys UPS järjestelmät jopa 5,4MVA, 400VAC/400VAC 3/3-vaihe Modulaariset sekä Rinnankäyvät järjestelmät Kasvatettavissa tarpeen mukaan Huoltosopimukset Kokonaistoimitukset, asennus, käyttöönotto, huolto

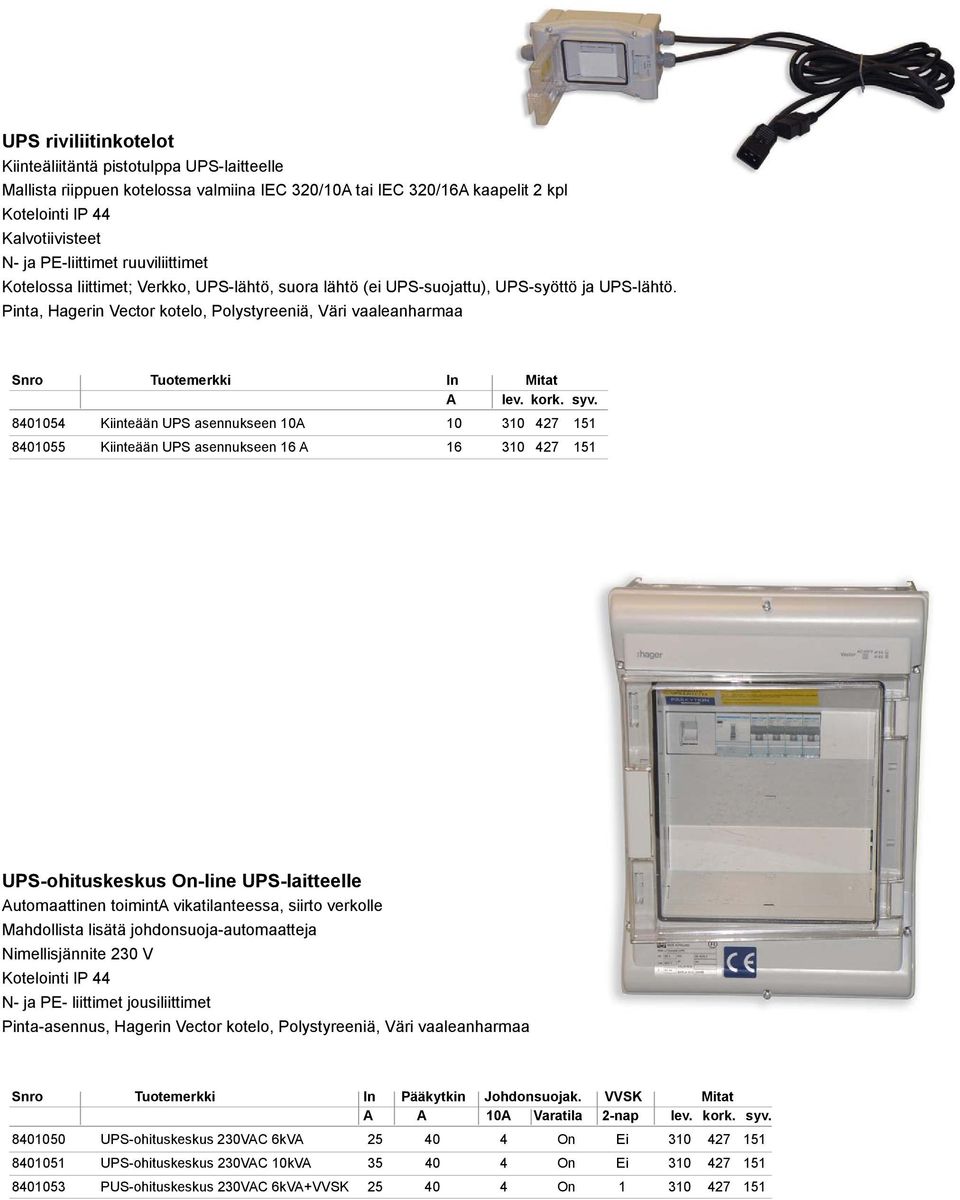

6 UPS riviliitinkotelot Kiinteäliitäntä pistotulppa UPS-laitteelle Mallista riippuen kotelossa valmiina IEC 320/10A tai IEC 320/16A kaapelit 2 kpl Kotelointi IP 44 Kalvotiivisteet N- ja PE-liittimet ruuviliittimet Kotelossa liittimet; Verkko, UPS-lähtö, suora lähtö (ei UPS-suojattu), UPS-syöttö ja UPS-lähtö. Pinta, Hagerin Vector kotelo, Polystyreeniä, Väri vaaleanharmaa Snro Tuotemerkki In Mitat A lev. kork. syv Kiinteään UPS asennukseen 10A Kiinteään UPS asennukseen 16 A UPS-ohituskeskus On-line UPS-laitteelle Automaattinen toiminta vikatilanteessa, siirto verkolle Mahdollista lisätä johdonsuoja-automaatteja Nimellisjännite 230 V Kotelointi IP 44 N- ja PE- liittimet jousiliittimet Pinta-asennus, Hagerin Vector kotelo, Polystyreeniä, Väri vaaleanharmaa Snro Tuotemerkki In Pääkytkin Johdonsuojak. VVSK Mitat A A 10A Varatila 2-nap lev. kork. syv UPS-ohituskeskus 230VAC 6kVA On Ei UPS-ohituskeskus 230VAC 10kVA On Ei PUS-ohituskeskus 230VAC 6kVA+VVSK On

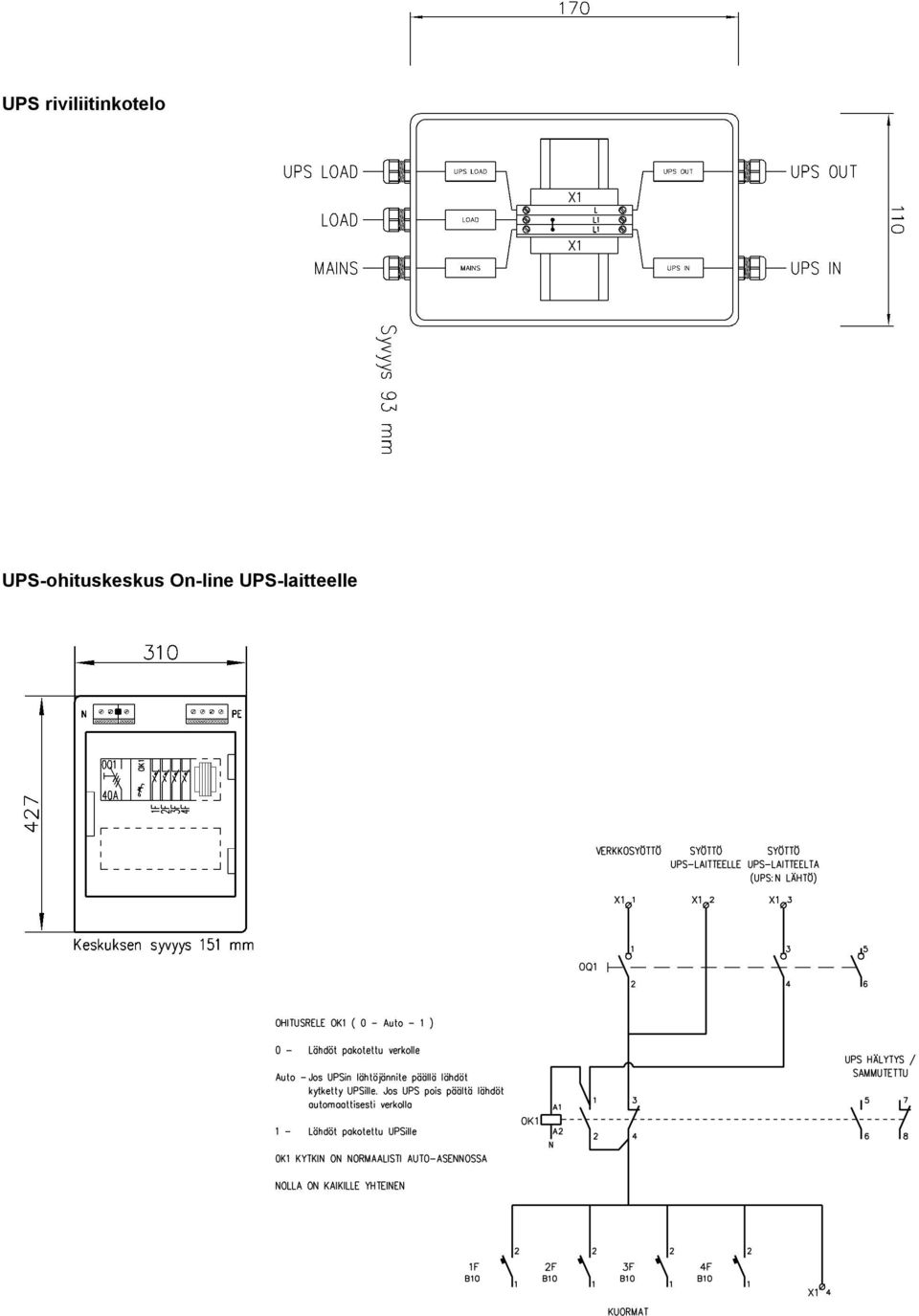

7 UPS riviliitinkotelo UPS-ohituskeskus On-line UPS-laitteelle

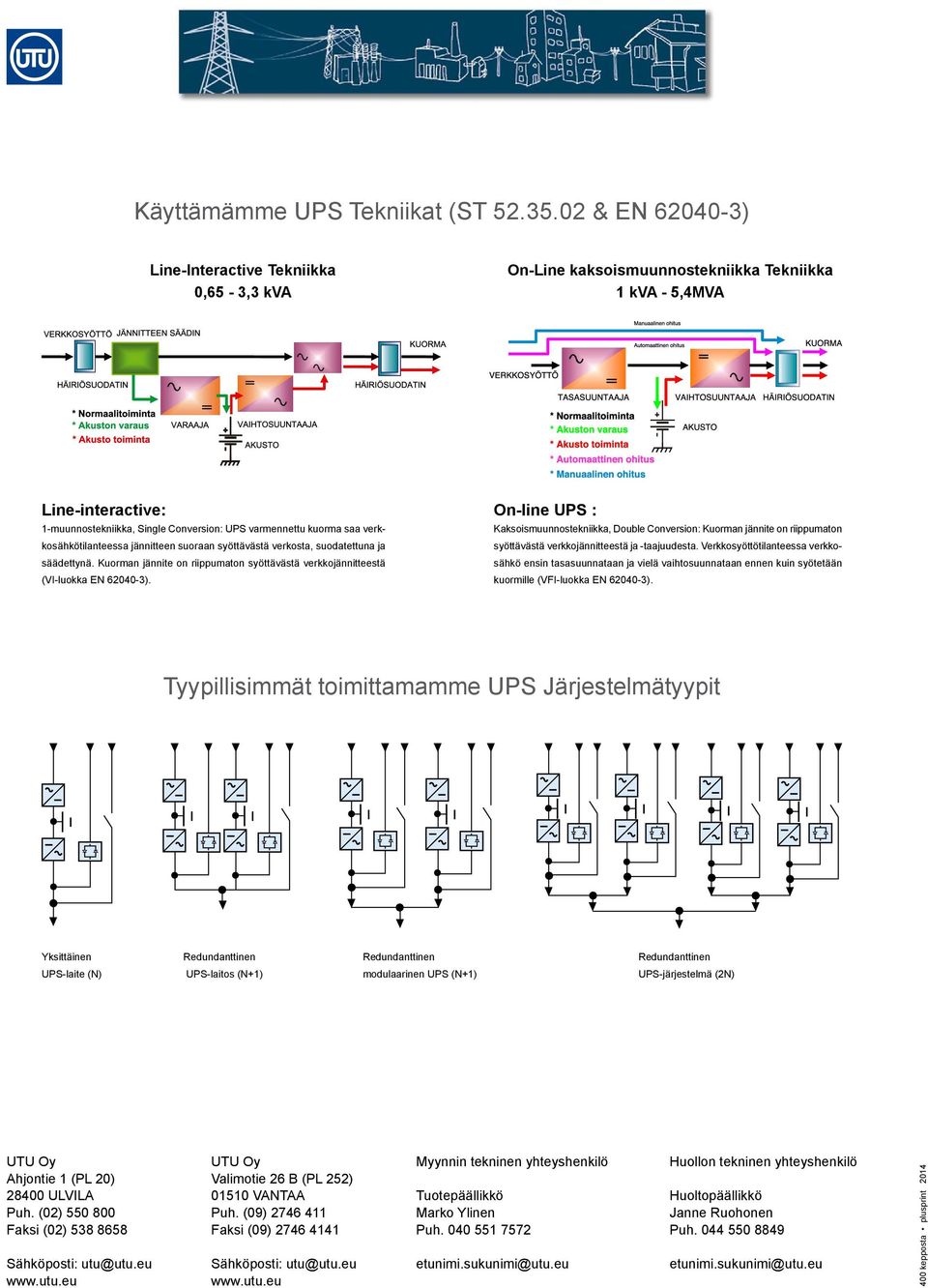

8 Käyttämämme UPS Tekniikat (ST & EN ) Line-Interactive Tekniikka 0,65-3,3 kva On-Line kaksoismuunnostekniikka Tekniikka 1 kva - 5,4MVA Line-interactive: 1-muunnostekniikka, Single Conversion: UPS varmennettu kuorma saa verkkosähkötilanteessa jännitteen suoraan syöttävästä verkosta, suodatettuna ja säädettynä. Kuorman jännite on riippumaton syöttävästä verkkojännitteestä (VI-luokka EN ). On-line UPS : Kaksoismuunnostekniikka, Double Conversion: Kuorman jännite on riippumaton syöttävästä verkkojännitteestä ja -taajuudesta. Verkkosyöttötilanteessa verkkosähkö ensin tasasuunnataan ja vielä vaihtosuunnataan ennen kuin syötetään kuormille (VFI-luokka EN ). Tyypillisimmät toimittamamme UPS Järjestelmätyypit Yksittäinen Redundanttinen Redundanttinen Redundanttinen UPS-laite (N) UPS-laitos (N+1) modulaarinen UPS (N+1) UPS-järjestelmä (2N) UTU Oy Ahjontie 1 (PL 20) ULVILA Puh. (02) Faksi (02) Sähköposti: utu@utu.eu UTU Oy Valimotie 26 B (PL 252) VANTAA Puh. (09) Faksi (09) Sähköposti: utu@utu.eu Myynnin tekninen yhteyshenkilö Tuotepäällikkö Marko Ylinen Puh etunimi.sukunimi@utu.eu Huollon tekninen yhteyshenkilö Huoltopäällikkö Janne Ruohonen Puh etunimi.sukunimi@utu.eu 400 kepposta plusprint 2014
