1 Tuntisuunnitelma Konfliktit ja luonnonvarat Afrikassa Työohje Johdanto: GIS on hyödyllinen työväline opiskeltaessa erilaisten alueellisten ilmiöiden välisiä suhteita. Oppitunnilla tutustutaan Afrikan luonnonvarojen kuten öljy- ja kaasu- ja timanttiesiintymien sijaintiin. Samalla opiskelija pääsee esittämään kartalla vuosina Afrikan mantereella tapahtuneiden aseellisten konfliktien sijainnit. Käytettävien tiedostojen avulla voidaan tutkia mahdollisia konfliktien ja luonnonvarojen kesken ilmeneviä suhteita. Tunti on tarkoitettu maantieteen ja historian opettajille. Harjoitus tutustuttaa opiskelijan ArcMapin tietokanta-ominaisuuksiin (layer property) ja valintatyökaluihin, jotka ovat hyödyllisiä tutkittaessa piste- ja alueobjekteja. Harjoituksen kuvaus: Tässä harjoituksessa esitämme ensin öljy- ja kaasuesiintymät Afrikan kartalla. Tästä kartasta oppilaat voivat havaita, missä esiintymien pääpaino sijaitsee sekä tunnistaa ja nimetä kyseisiä maita. Seuraavaksi avaamme tiedoston timanttiesiintymistä ja vertailemme näitä kahta tiedostoa toisiinsa ja keskustelemme huomioista. Seuraavassa vaiheessa avaamme tiedoston, joka käsittelee mantereen konflikteja ja havainnoimme kartalta konfliktien yleisyyttä valituilla luonnonvaraesiintymillä. Lopuksi laadimme kyselyn, joka pohjautuu kartan objektien ajalliseen ulottuvuuteen. Päämäärämme on etsiä todisteita konfliktien ja luonnonvarojen välisistä yhteyksistä Afrikassa. Numero Ohjeet inotes Opettajan / Kouluttajan aktiivisuus Oppilaan/ osallistujan aktiivisuus 1 Avaa ArcMap Start-valikosta. 2 Lisää tietokanta (layer) Africa_combined_region.shp 1 ArcMapiin: Kun kartta on avattu, keskustellaan ensin oppilaiden kanssa heidän aiemmasta Afrikan tuntemuksestaan. Opettaja voi kysyä oppilailta, millaisia luonnonvaroja mantereelta löytyy ja tarkemmin mistä sieltä. Jos öljyä ja kaasua ei mainita, opettaja voi antaa vihjeitä saadakseen myös ne mukaan keskusteluun. iguess_lessonplan_worksheet_africa_conflicts_final_fi.doc

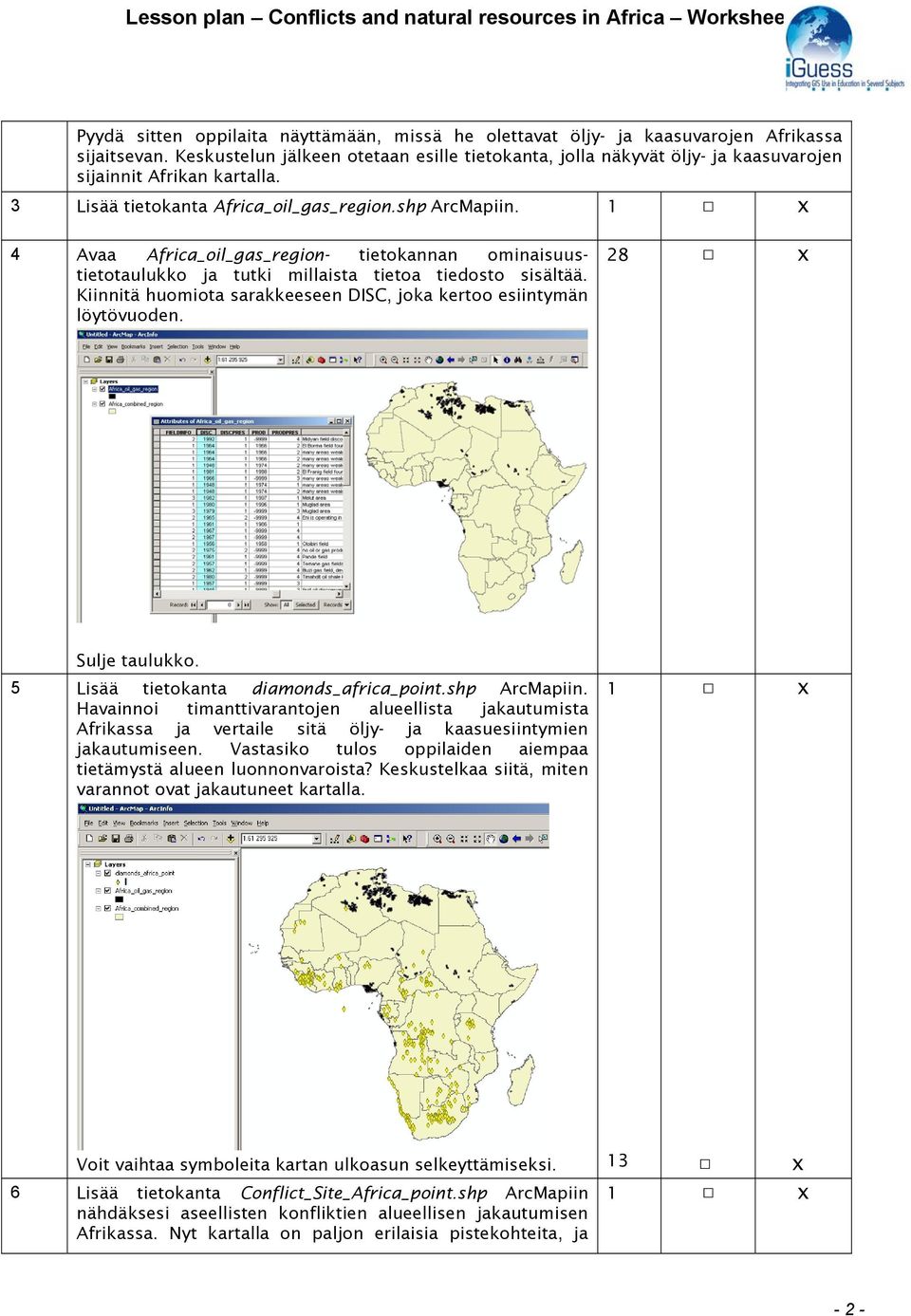

2 Pyydä sitten oppilaita näyttämään, missä he olettavat öljy- ja kaasuvarojen Afrikassa sijaitsevan. Keskustelun jälkeen otetaan esille tietokanta, jolla näkyvät öljy- ja kaasuvarojen sijainnit Afrikan kartalla. 3 Lisää tietokanta Africa_oil_gas_region.shp ArcMapiin. 1 4 Avaa Africa_oil_gas_region- tietokannan ominaisuustietotaulukko ja tutki millaista tietoa tiedosto sisältää. Kiinnitä huomiota sarakkeeseen DISC, joka kertoo esiintymän löytövuoden. 28 Sulje taulukko. 5 Lisää tietokanta diamonds_africa_point.shp ArcMapiin. Havainnoi timanttivarantojen alueellista jakautumista Afrikassa ja vertaile sitä öljy- ja kaasuesiintymien jakautumiseen. Vastasiko tulos oppilaiden aiempaa tietämystä alueen luonnonvaroista? Keskustelkaa siitä, miten varannot ovat jakautuneet kartalla. 1 Voit vaihtaa symboleita kartan ulkoasun selkeyttämiseksi. 6 Lisää tietokanta Conflict_Site_Africa_point.shp ArcMapiin nähdäksesi aseellisten konfliktien alueellisen jakautumisen Afrikassa. Nyt kartalla on paljon erilaisia pistekohteita, ja

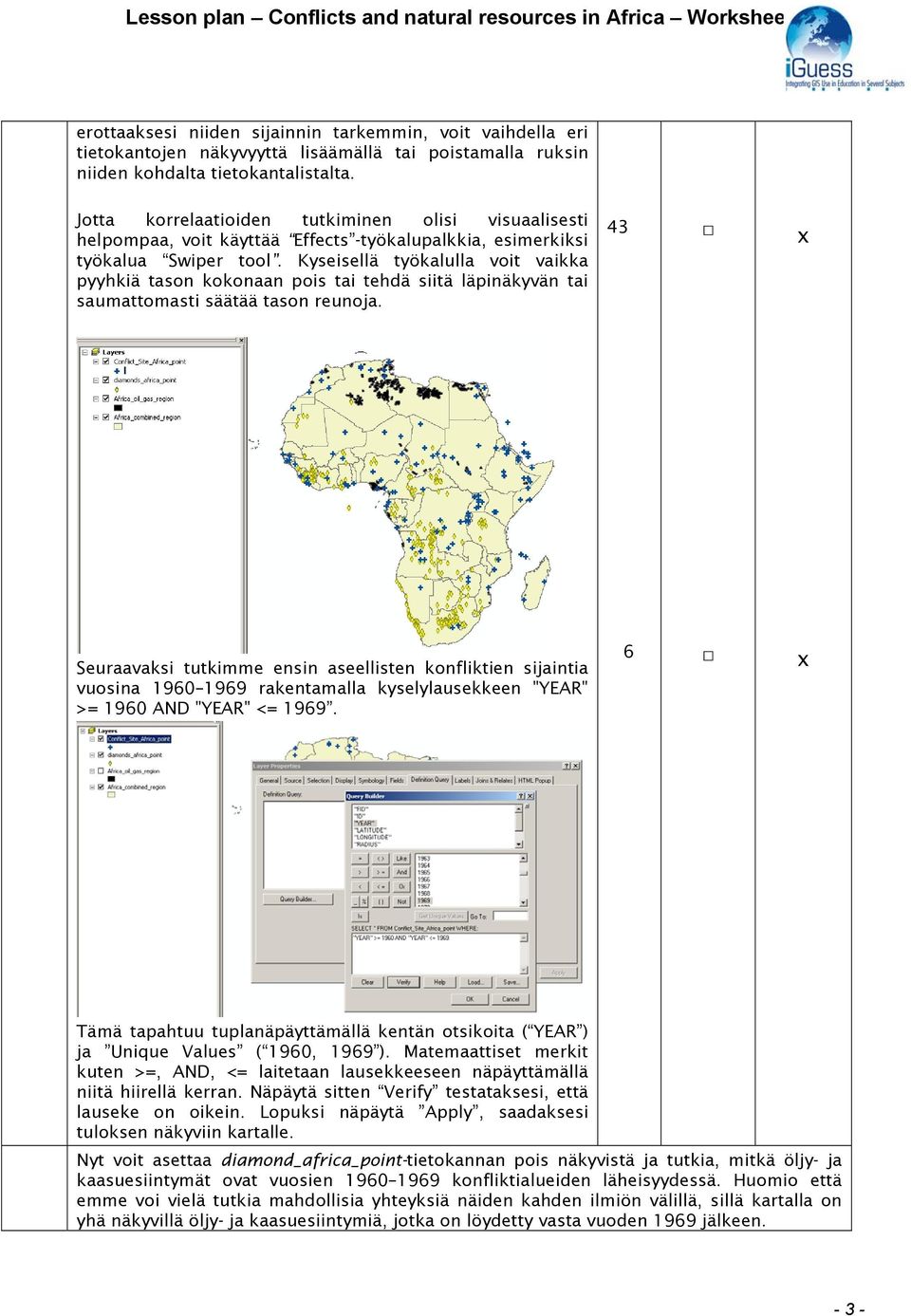

3 erottaaksesi niiden sijainnin tarkemmin, voit vaihdella eri tietokantojen näkyvyyttä lisäämällä tai poistamalla ruksin niiden kohdalta tietokantalistalta. Jotta korrelaatioiden tutkiminen olisi visuaalisesti helpompaa, voit käyttää Effects -työkalupalkkia, esimerkiksi työkalua Swiper tool. Kyseisellä työkalulla voit vaikka pyyhkiä tason kokonaan pois tai tehdä siitä läpinäkyvän tai saumattomasti säätää tason reunoja. 43 Seuraavaksi tutkimme ensin aseellisten konfliktien sijaintia vuosina rakentamalla kyselylausekkeen "YEAR" >= 1960 AND "YEAR" <= Tämä tapahtuu tuplanäpäyttämällä kentän otsikoita ( YEAR ) ja Unique Values ( 1960, 1969 ). Matemaattiset merkit kuten >=, AND, <= laitetaan lausekkeeseen näpäyttämällä niitä hiirellä kerran. Näpäytä sitten Verify testataksesi, että lauseke on oikein. Lopuksi näpäytä Apply, saadaksesi tuloksen näkyviin kartalle. Nyt voit asettaa diamond_africa_point-tietokannan pois näkyvistä ja tutkia, mitkä öljy- ja kaasuesiintymät ovat vuosien konfliktialueiden läheisyydessä. Huomio että emme voi vielä tutkia mahdollisia yhteyksiä näiden kahden ilmiön välillä, sillä kartalla on yhä näkyvillä öljy- ja kaasuesiintymiä, jotka on löydetty vasta vuoden 1969 jälkeen

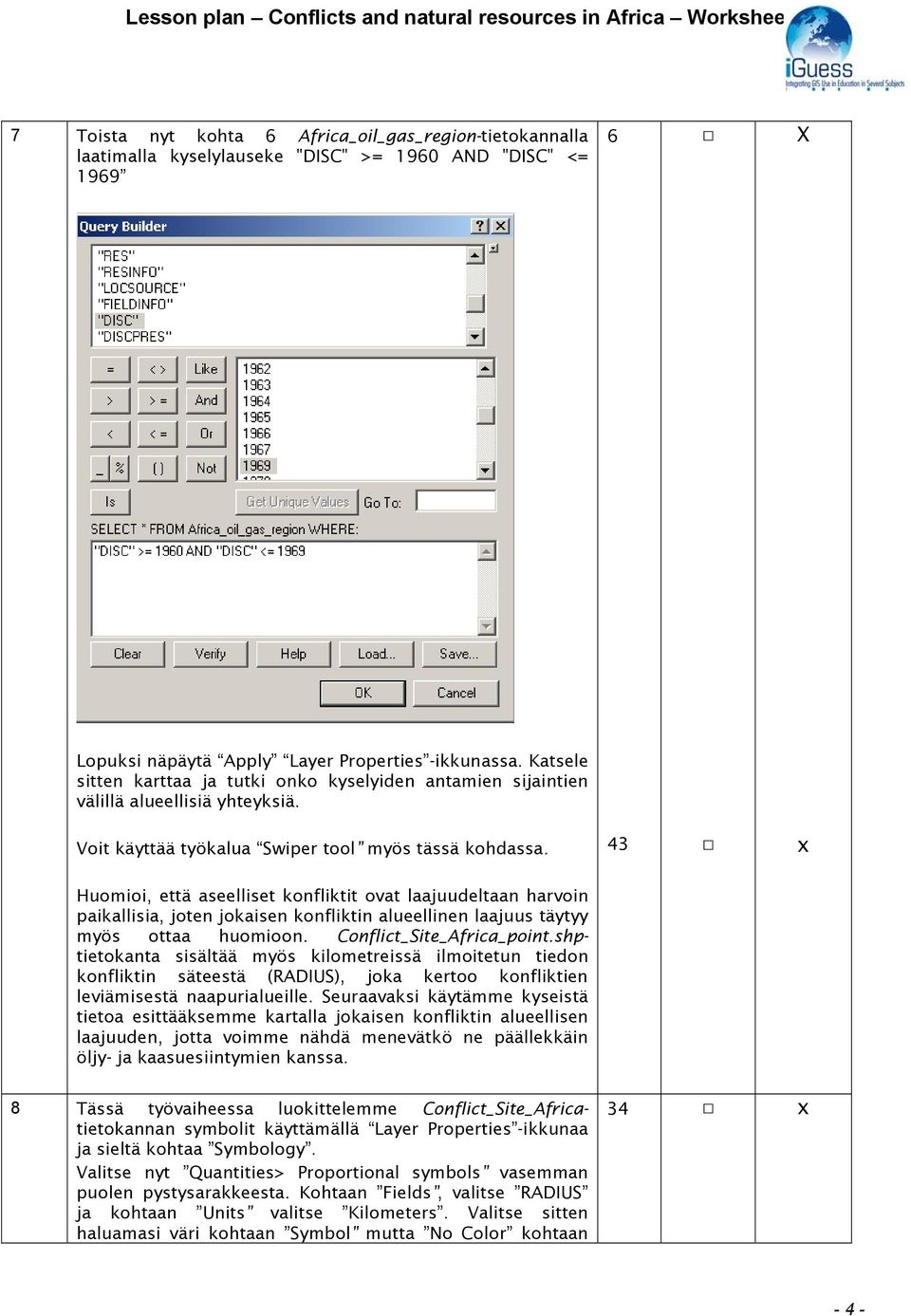

4 7 Toista nyt kohta 6 Africa_oil_gas_region-tietokannalla laatimalla kyselylauseke "DISC" >= 1960 AND "DISC" <= X Lopuksi näpäytä Apply Layer Properties -ikkunassa. Katsele sitten karttaa ja tutki onko kyselyiden antamien sijaintien välillä alueellisiä yhteyksiä. Voit käyttää työkalua Swiper tool myös tässä kohdassa. 43 Huomioi, että aseelliset konfliktit ovat laajuudeltaan harvoin paikallisia, joten jokaisen konfliktin alueellinen laajuus täytyy myös ottaa huomioon. Conflict_Site_Africa_point.shptietokanta sisältää myös kilometreissä ilmoitetun tiedon konfliktin säteestä (RADIUS), joka kertoo konfliktien leviämisestä naapurialueille. Seuraavaksi käytämme kyseistä tietoa esittääksemme kartalla jokaisen konfliktin alueellisen laajuuden, jotta voimme nähdä menevätkö ne päällekkäin öljy- ja kaasuesiintymien kanssa. 8 Tässä työvaiheessa luokittelemme Conflict_Site_Africatietokannan symbolit käyttämällä Layer Properties -ikkunaa ja sieltä kohtaa Symbology. Valitse nyt Quantities> Proportional symbols vasemman puolen pystysarakkeesta. Kohtaan Fields, valitse RADIUS ja kohtaan Units valitse Kilometers. Valitse sitten haluamasi väri kohtaan Symbol mutta No Color kohtaan

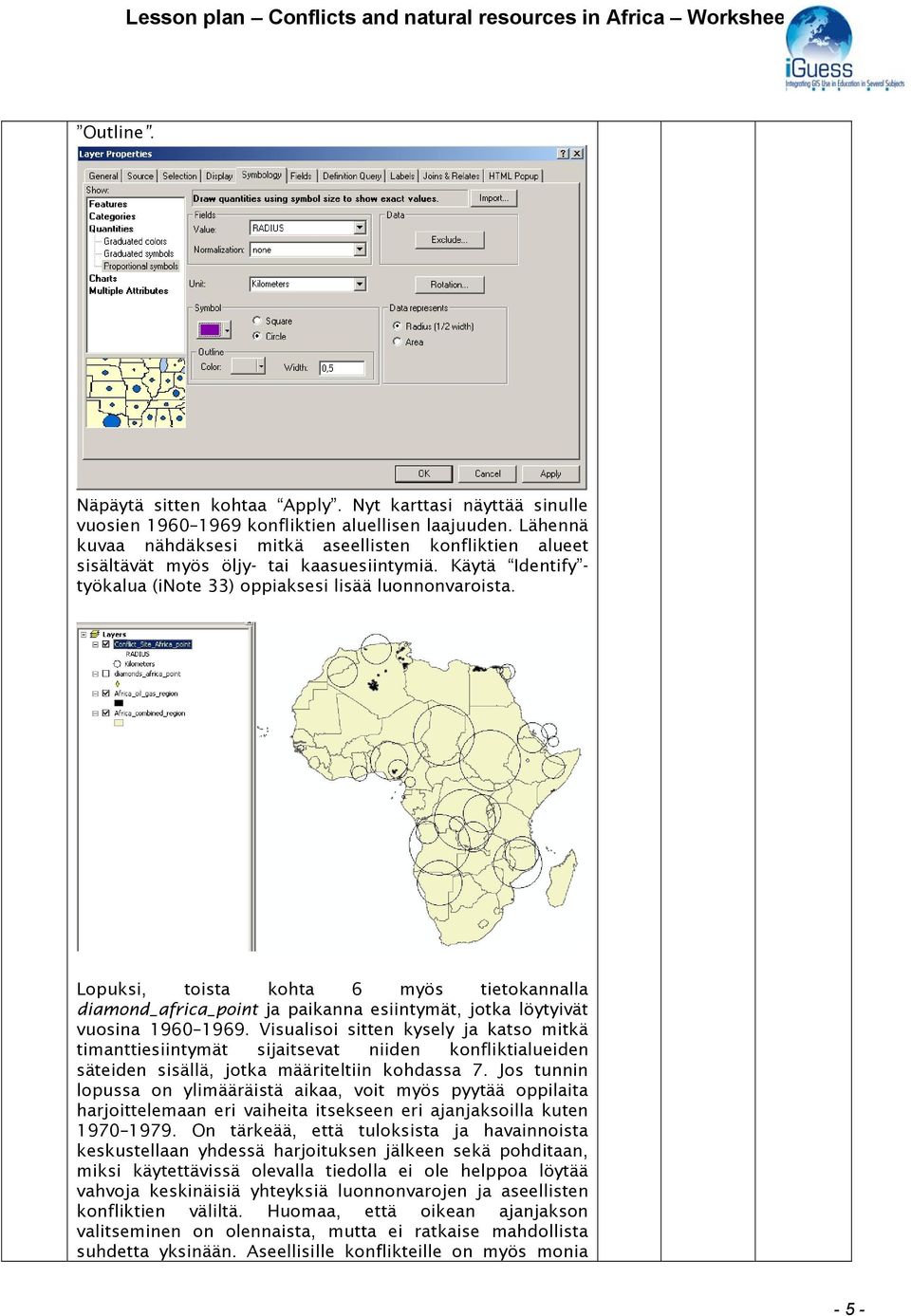

5 Outline. Näpäytä sitten kohtaa Apply. Nyt karttasi näyttää sinulle vuosien konfliktien aluellisen laajuuden. Lähennä kuvaa nähdäksesi mitkä aseellisten konfliktien alueet sisältävät myös öljy- tai kaasuesiintymiä. Käytä Identify - työkalua (inote 33) oppiaksesi lisää luonnonvaroista. Lopuksi, toista kohta 6 myös tietokannalla diamond_africa_point ja paikanna esiintymät, jotka löytyivät vuosina Visualisoi sitten kysely ja katso mitkä timanttiesiintymät sijaitsevat niiden konfliktialueiden säteiden sisällä, jotka määriteltiin kohdassa 7. Jos tunnin lopussa on ylimääräistä aikaa, voit myös pyytää oppilaita harjoittelemaan eri vaiheita itsekseen eri ajanjaksoilla kuten On tärkeää, että tuloksista ja havainnoista keskustellaan yhdessä harjoituksen jälkeen sekä pohditaan, miksi käytettävissä olevalla tiedolla ei ole helppoa löytää vahvoja keskinäisiä yhteyksiä luonnonvarojen ja aseellisten konfliktien väliltä. Huomaa, että oikean ajanjakson valitseminen on olennaista, mutta ei ratkaise mahdollista suhdetta yksinään. Aseellisille konflikteille on myös monia - 5 -

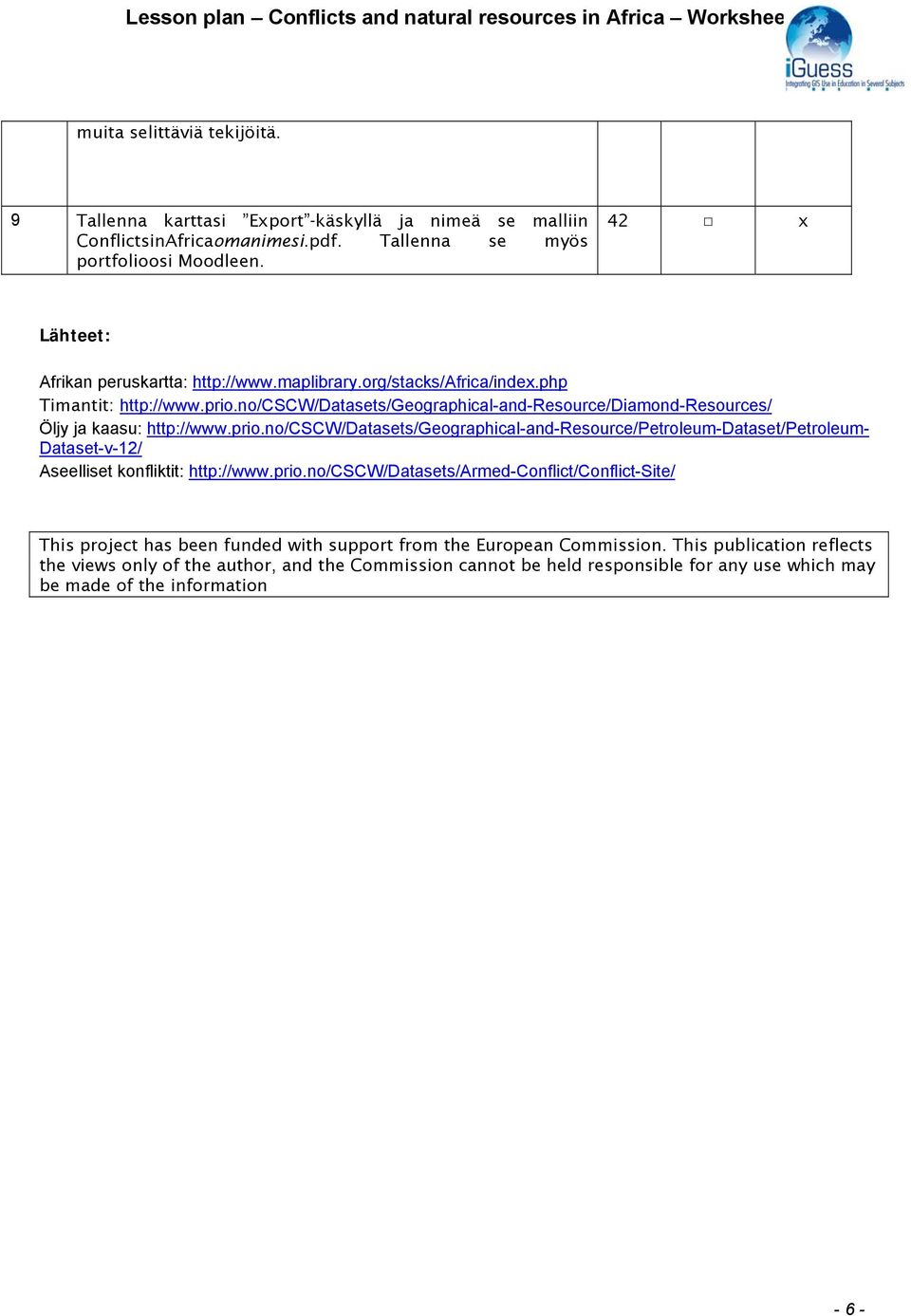

6 muita selittäviä tekijöitä. 9 Tallenna karttasi Eport -käskyllä ja nimeä se malliin ConflictsinAfricaomanimesi.pdf. Tallenna se myös portfolioosi Moodleen. 42 Lähteet: Afrikan peruskartta: Timantit: Öljy ja kaasu: Dataset-v-12/ Aseelliset konfliktit: This project has been funded with support from the European Commission. This publication reflects the views only of the author, and the Commission cannot be held responsible for any use which may be made of the information - 6 -
