IQ TOURING 600 IQ WIDETRAK 600 IQ WIDETRAK 750 WIDETRAK LX 550 TRANSPORT 550 TRAIL TOURING DLX OMISTAJAN KÄSIKIRJA

Transkriptio

1 IQ TOURING 600 IQ WIDETRAK 600 IQ WIDETRAK 750 WIDETRAK LX 550 TRANSPORT 550 TRAIL TOURING DLX OMISTAJAN KÄSIKIRJA

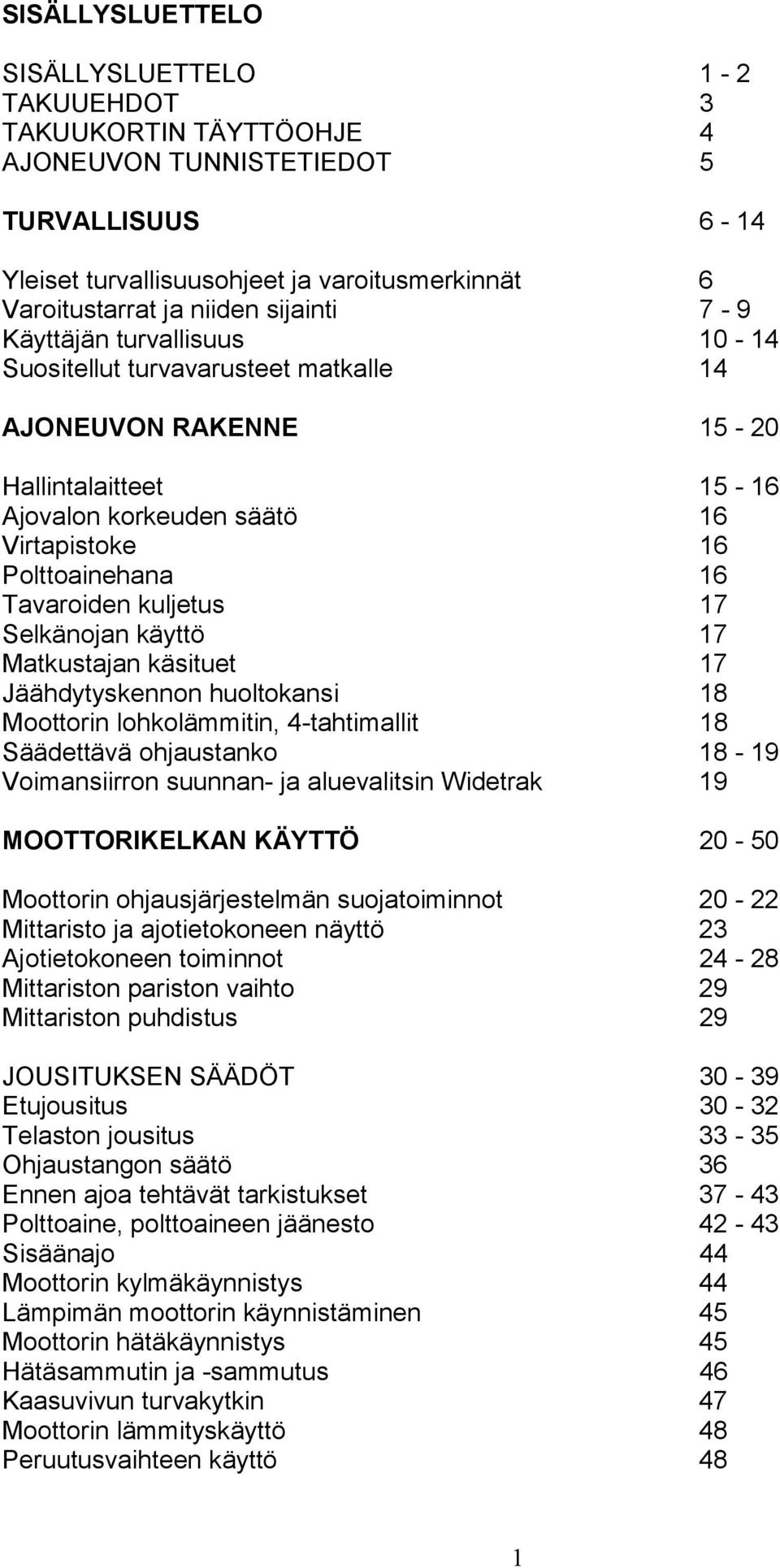

2 SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1-2 TAKUUEHDOT 3 TAKUUKORTIN TÄYTTÖOHJE 4 AJONEUVON TUNNISTETIEDOT 5 TURVALLISUUS 6-14 Yleiset turvallisuusohjeet ja varoitusmerkinnät 6 Varoitustarrat ja niiden sijainti 7-9 Käyttäjän turvallisuus Suositellut turvavarusteet matkalle 14 AJONEUVON RAKENNE Hallintalaitteet Ajovalon korkeuden säätö 16 Virtapistoke 16 Polttoainehana 16 Tavaroiden kuljetus 17 Selkänojan käyttö 17 Matkustajan käsituet 17 Jäähdytyskennon huoltokansi 18 Moottorin lohkolämmitin, 4-tahtimallit 18 Säädettävä ohjaustanko Voimansiirron suunnan- ja aluevalitsin Widetrak 19 MOOTTORIKELKAN KÄYTTÖ Moottorin ohjausjärjestelmän suojatoiminnot Mittaristo ja ajotietokoneen näyttö 23 Ajotietokoneen toiminnot Mittariston pariston vaihto 29 Mittariston puhdistus 29 JOUSITUKSEN SÄÄDÖT Etujousitus Telaston jousitus Ohjaustangon säätö 36 Ennen ajoa tehtävät tarkistukset Polttoaine, polttoaineen jäänesto Sisäänajo 44 Moottorin kylmäkäynnistys 44 Lämpimän moottorin käynnistäminen 45 Moottorin hätäkäynnistys 45 Hätäsammutin ja -sammutus 46 Kaasuvivun turvakytkin 47 Moottorin lämmityskäyttö 48 Peruutusvaihteen käyttö 48 1

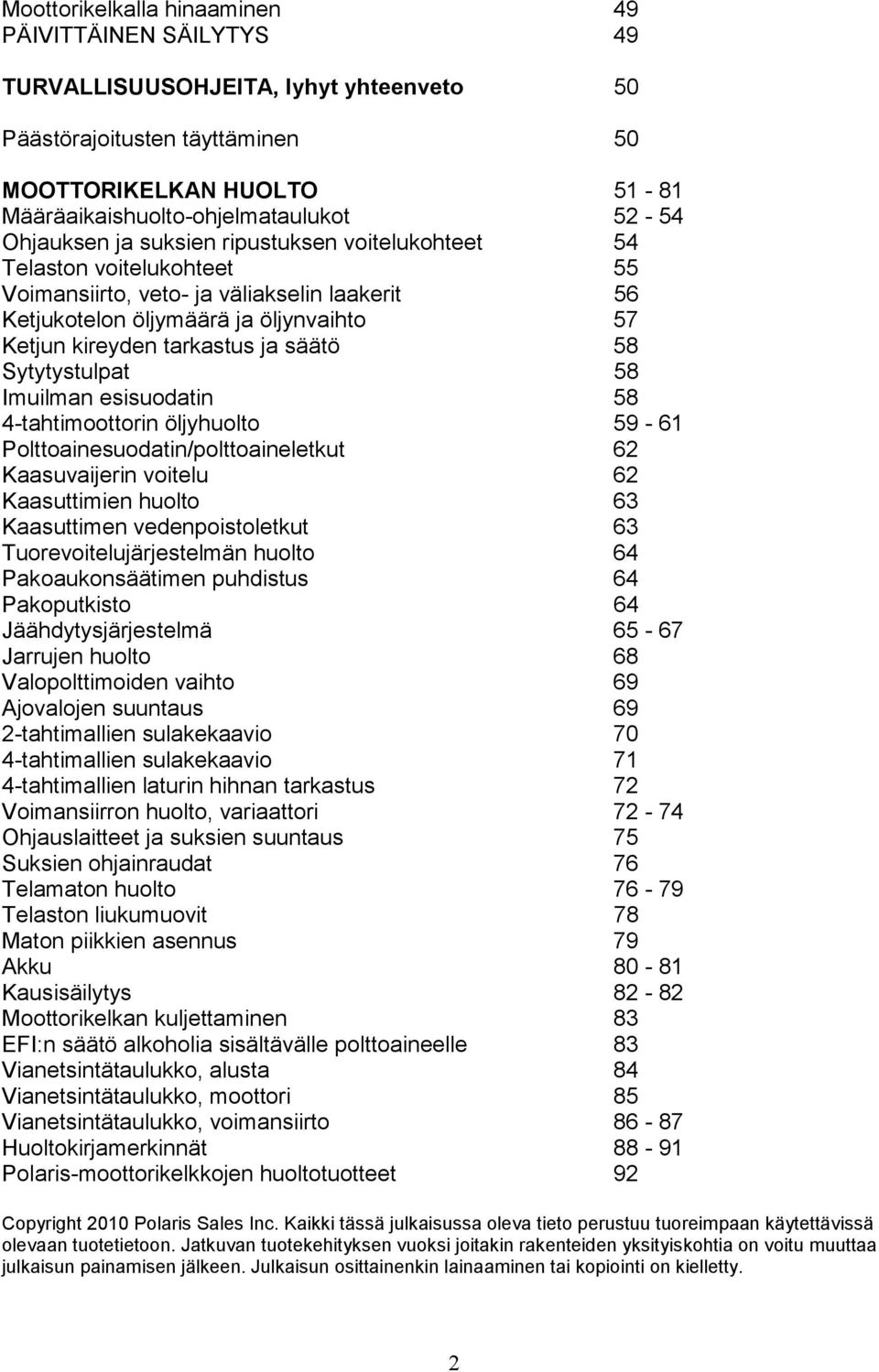

3 Moottorikelkalla hinaaminen 49 PÄIVITTÄINEN SÄILYTYS 49 TURVALLISUUSOHJEITA, lyhyt yhteenveto 50 Päästörajoitusten täyttäminen 50 MOOTTORIKELKAN HUOLTO Määräaikaishuolto-ohjelmataulukot Ohjauksen ja suksien ripustuksen voitelukohteet 54 Telaston voitelukohteet 55 Voimansiirto, veto- ja väliakselin laakerit 56 Ketjukotelon öljymäärä ja öljynvaihto 57 Ketjun kireyden tarkastus ja säätö 58 Sytytystulpat 58 Imuilman esisuodatin 58 4-tahtimoottorin öljyhuolto Polttoainesuodatin/polttoaineletkut 62 Kaasuvaijerin voitelu 62 Kaasuttimien huolto 63 Kaasuttimen vedenpoistoletkut 63 Tuorevoitelujärjestelmän huolto 64 Pakoaukonsäätimen puhdistus 64 Pakoputkisto 64 Jäähdytysjärjestelmä Jarrujen huolto 68 Valopolttimoiden vaihto 69 Ajovalojen suuntaus 69 2-tahtimallien sulakekaavio 70 4-tahtimallien sulakekaavio 71 4-tahtimallien laturin hihnan tarkastus 72 Voimansiirron huolto, variaattori Ohjauslaitteet ja suksien suuntaus 75 Suksien ohjainraudat 76 Telamaton huolto Telaston liukumuovit 78 Maton piikkien asennus 79 Akku Kausisäilytys Moottorikelkan kuljettaminen 83 EFI:n säätö alkoholia sisältävälle polttoaineelle 83 Vianetsintätaulukko, alusta 84 Vianetsintätaulukko, moottori 85 Vianetsintätaulukko, voimansiirto Huoltokirjamerkinnät Polaris-moottorikelkkojen huoltotuotteet 92 Copyright 2010 Polaris Sales Inc. Kaikki tässä julkaisussa oleva tieto perustuu tuoreimpaan käytettävissä olevaan tuotetietoon. Jatkuvan tuotekehityksen vuoksi joitakin rakenteiden yksityiskohtia on voitu muuttaa julkaisun painamisen jälkeen. Julkaisun osittainenkin lainaaminen tai kopiointi on kielletty. 2

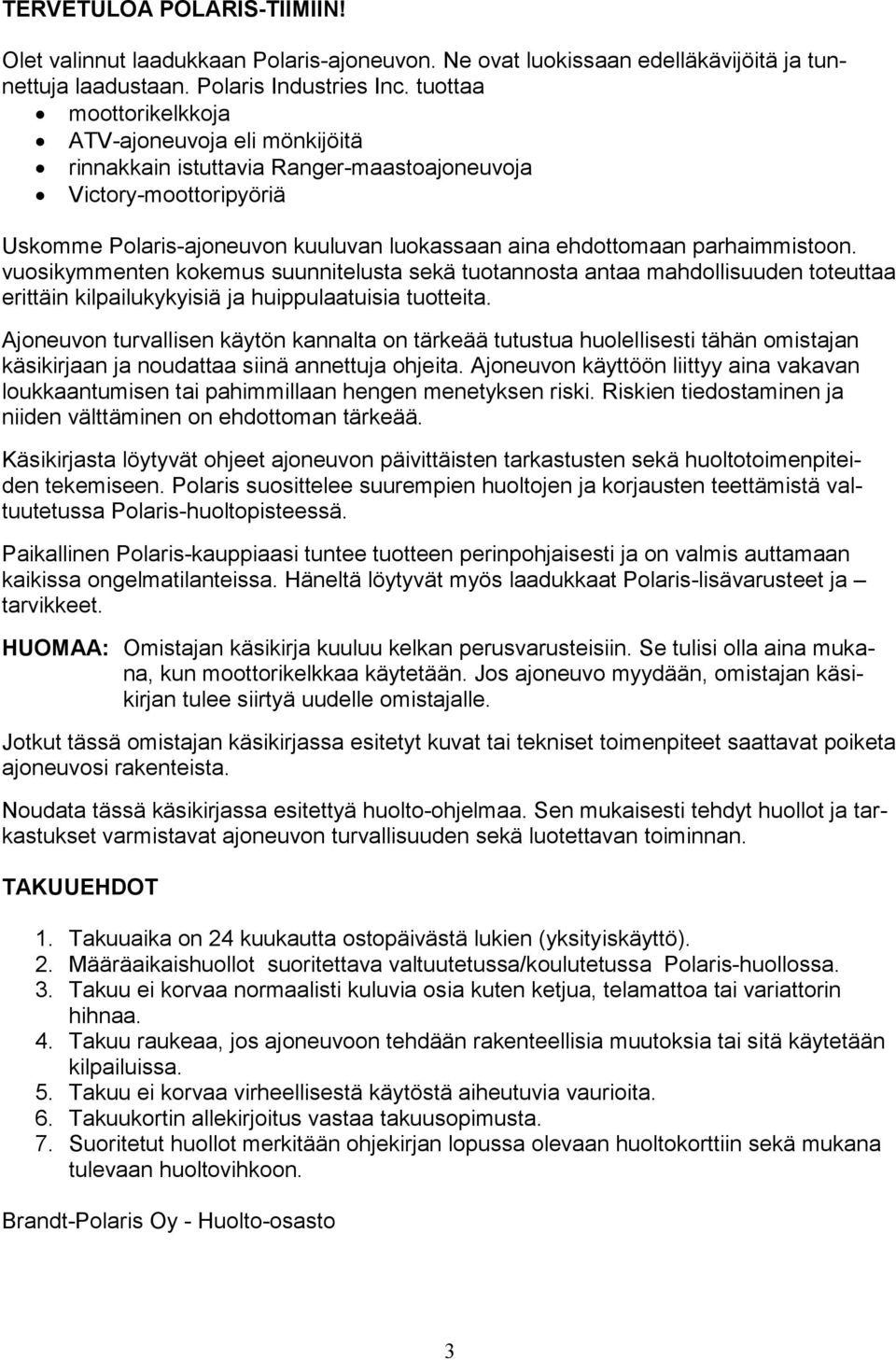

4 TERVETULOA POLARIS-TIIMIIN! Olet valinnut laadukkaan Polaris-ajoneuvon. Ne ovat luokissaan edelläkävijöitä ja tunnettuja laadustaan. Polaris Industries Inc. tuottaa moottorikelkkoja ATV-ajoneuvoja eli mönkijöitä rinnakkain istuttavia Ranger-maastoajoneuvoja Victory-moottoripyöriä Uskomme Polaris-ajoneuvon kuuluvan luokassaan aina ehdottomaan parhaimmistoon. vuosikymmenten kokemus suunnitelusta sekä tuotannosta antaa mahdollisuuden toteuttaa erittäin kilpailukykyisiä ja huippulaatuisia tuotteita. Ajoneuvon turvallisen käytön kannalta on tärkeää tutustua huolellisesti tähän omistajan käsikirjaan ja noudattaa siinä annettuja ohjeita. Ajoneuvon käyttöön liittyy aina vakavan loukkaantumisen tai pahimmillaan hengen menetyksen riski. Riskien tiedostaminen ja niiden välttäminen on ehdottoman tärkeää. Käsikirjasta löytyvät ohjeet ajoneuvon päivittäisten tarkastusten sekä huoltotoimenpiteiden tekemiseen. Polaris suosittelee suurempien huoltojen ja korjausten teettämistä valtuutetussa Polaris-huoltopisteessä. Paikallinen Polaris-kauppiaasi tuntee tuotteen perinpohjaisesti ja on valmis auttamaan kaikissa ongelmatilanteissa. Häneltä löytyvät myös laadukkaat Polaris-lisävarusteet ja tarvikkeet. HUOMAA: Omistajan käsikirja kuuluu kelkan perusvarusteisiin. Se tulisi olla aina mukana, kun moottorikelkkaa käytetään. Jos ajoneuvo myydään, omistajan käsikirjan tulee siirtyä uudelle omistajalle. Jotkut tässä omistajan käsikirjassa esitetyt kuvat tai tekniset toimenpiteet saattavat poiketa ajoneuvosi rakenteista. Noudata tässä käsikirjassa esitettyä huolto-ohjelmaa. Sen mukaisesti tehdyt huollot ja tarkastukset varmistavat ajoneuvon turvallisuuden sekä luotettavan toiminnan. TAKUUEHDOT 1. Takuuaika on 24 kuukautta ostopäivästä lukien (yksityiskäyttö). 2. Määräaikaishuollot suoritettava valtuutetussa/koulutetussa Polaris-huollossa. 3. Takuu ei korvaa normaalisti kuluvia osia kuten ketjua, telamattoa tai variattorin hihnaa. 4. Takuu raukeaa, jos ajoneuvoon tehdään rakenteellisia muutoksia tai sitä käytetään kilpailuissa. 5. Takuu ei korvaa virheellisestä käytöstä aiheutuvia vaurioita. 6. Takuukortin allekirjoitus vastaa takuusopimusta. 7. Suoritetut huollot merkitään ohjekirjan lopussa olevaan huoltokorttiin sekä mukana tulevaan huoltovihkoon. Brandt-Polaris Oy - Huolto-osasto 3

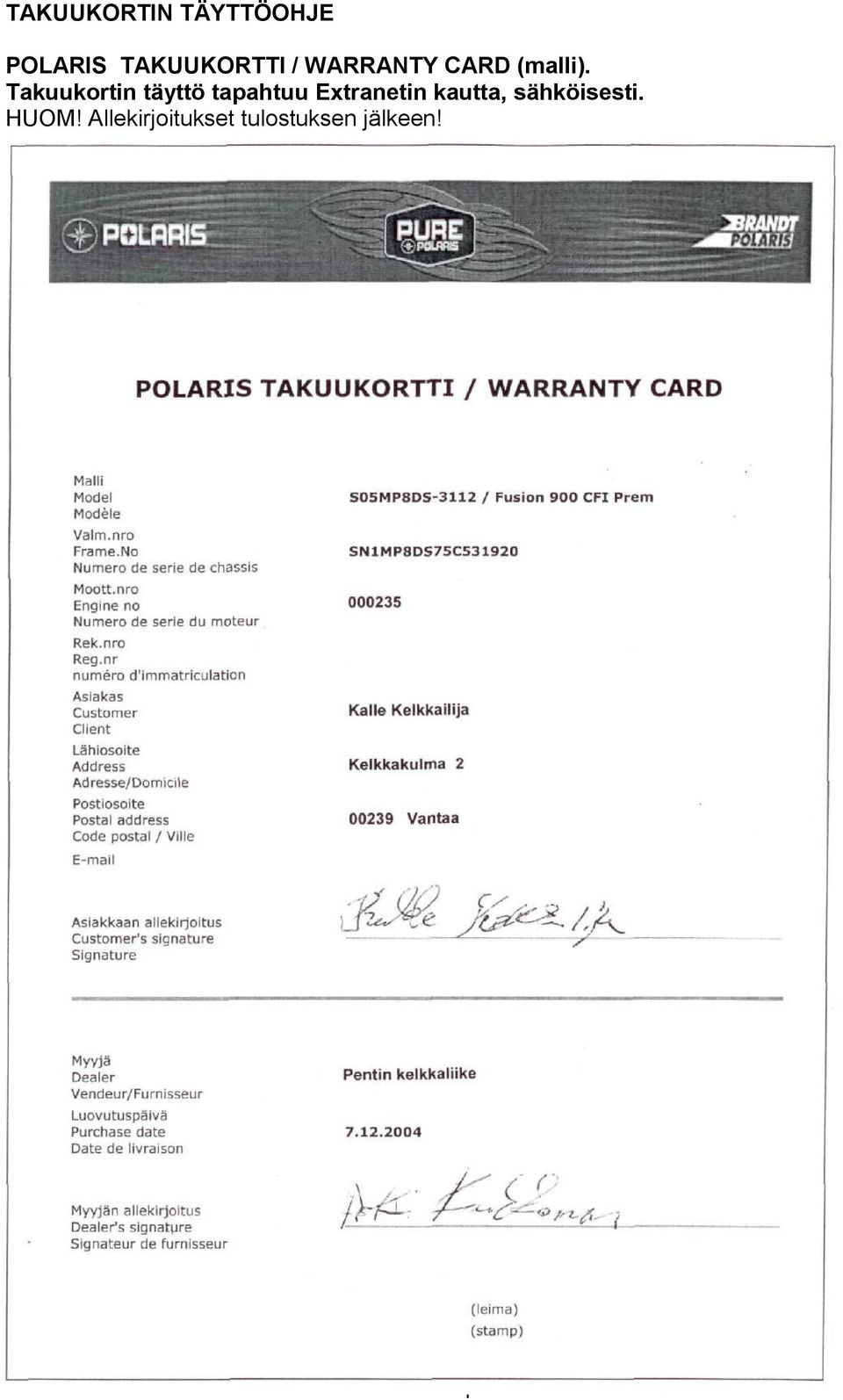

5 TAKUUKORTIN TÄYTTÖOHJE POLARIS TAKUUKORTTI / WARRANTY CARD (malli). Takuukortin täyttö tapahtuu Extranetin kautta, sähköisesti. HUOM! Allekirjoitukset tulostuksen jälkeen! 4

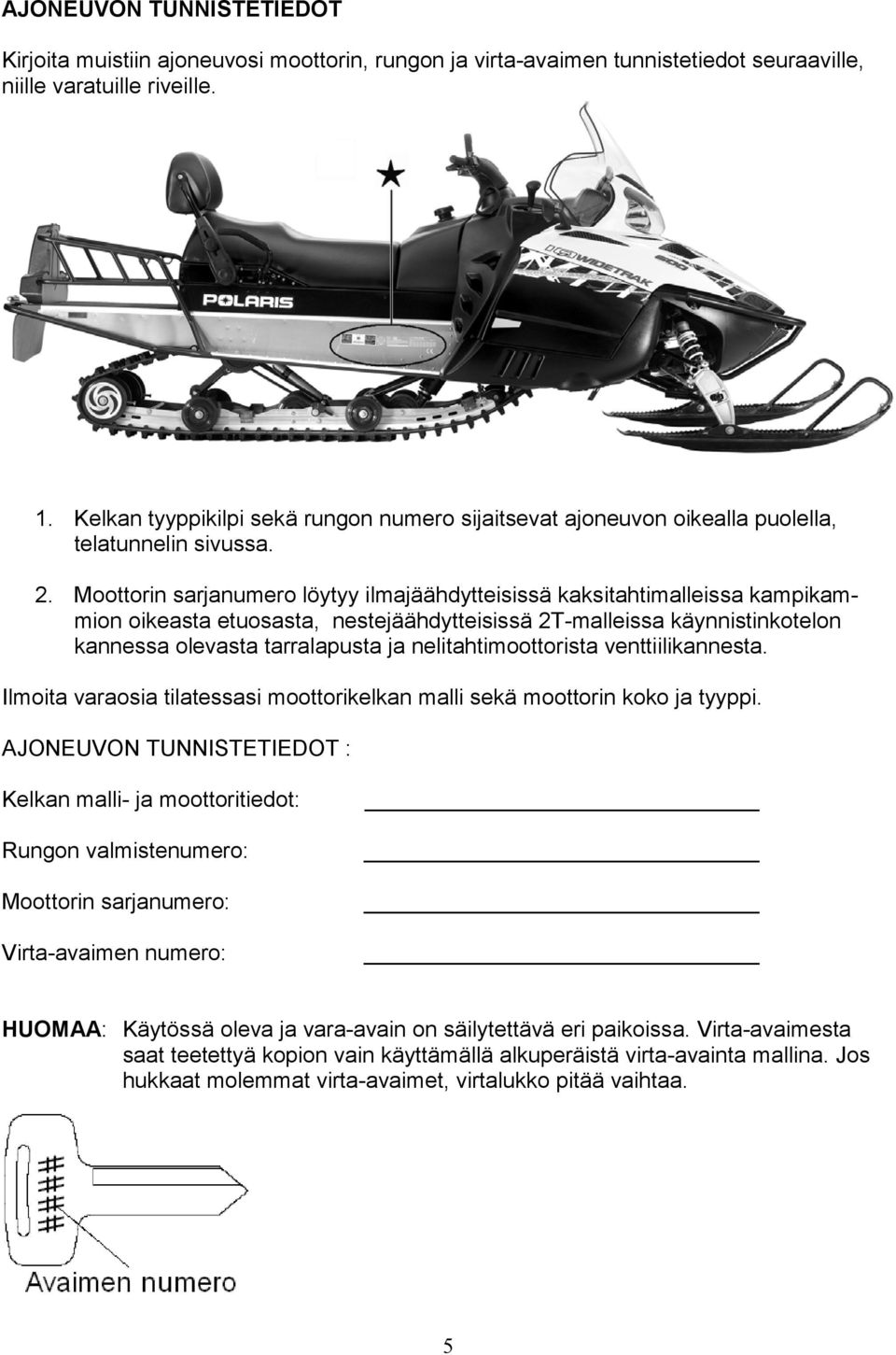

6 AJONEUVON TUNNISTETIEDOT Kirjoita muistiin ajoneuvosi moottorin, rungon ja virta-avaimen tunnistetiedot seuraaville, niille varatuille riveille. 1. Kelkan tyyppikilpi sekä rungon numero sijaitsevat ajoneuvon oikealla puolella, telatunnelin sivussa. 2. Moottorin sarjanumero löytyy ilmajäähdytteisissä kaksitahtimalleissa kampikammion oikeasta etuosasta, nestejäähdytteisissä 2T-malleissa käynnistinkotelon kannessa olevasta tarralapusta ja nelitahtimoottorista venttiilikannesta. Ilmoita varaosia tilatessasi moottorikelkan malli sekä moottorin koko ja tyyppi. AJONEUVON TUNNISTETIEDOT : Kelkan malli- ja moottoritiedot: Rungon valmistenumero: Moottorin sarjanumero: Virta-avaimen numero: HUOMAA: Käytössä oleva ja vara-avain on säilytettävä eri paikoissa. Virta-avaimesta saat teetettyä kopion vain käyttämällä alkuperäistä virta-avainta mallina. Jos hukkaat molemmat virta-avaimet, virtalukko pitää vaihtaa. 5

7 TURVALLISUUS Yleiset turvallisuusohjeet Moottorikelkalla ajaminen vaatii täydellistä keskittymistä. Älä koskaan käytä kelkkaa jos olet alkoholin, huumeiden tai huomiokykyyn vaikuttavien lääkkeiden (kolmiolääkkeet) vaikutuksen alainen. Edellä mainitut aineet heikentävät huomiokykyä sekä pidentävät reaktioaikaa. Moottorikelkka on nopea ja suorituskykyinen ajoneuvo. Sen turvallinen käyttö edellyttää huolellisuutta sekä ajettaessa että ajoneuvon ylläpidossa. Tarkasta ajoneuvon kunto sekä hallintalaitteiden virheetön toiminta aina ennen liikkeelle lähtöä. Kun ajat, ennakoi riskejä sekä noudata liikennesääntöjä. Polaris-moottorikelkat ovat kestäviä ja turvallisia ajoneuvoja, kun niitä käytetään tässä omistajan käsikirjassa annettujen ohjeiden mukaisesti. Kaikki ajoneuvon rakenteeseen tehdyt muutokset, erityisesti suorituskykyä lisäävät, saattavat johtaa rakenteiden rikkoutumiseen ja merkittävään turvallisuusriskin kasvamiseen. ÄLÄ TEE RAKENNEMUUTOKSIA TÄHÄN AJONEUVOON. Erityisesti huippunopeutta lisäävät muutokset ovat vaarallisia, koska ajoneuvon jarrut sekä iskunvaimennus saattavat jäädä alamittaisiksi. Se voi johtaa ajoneuvon hallinnan menettämiseen. Polaris mitätöi ajoneuvokohtaisen takuun voimassaolon, jos ajoneuvoon tehdään suorituskykyä parantavia rakennemuutoksia tai lisävarusteasennuksia. Polaris suosittelee noudattamaan ehdottomasti tässä omistajan käsikirjassa annettuja käyttö- ja huolto-ohjeita. Ajoneuvon turvallisuuden varmistaminen vaatii huolto-ohjelman mukaisesti ja ammattitaitoisen Polaris-huollon tekemiä tarkistuksia sekä huoltoja. Älä luovuta ajoneuvoa vieraalle varmistamatta sitä, että hän on lukenut ja ymmärtänyt omistajan käsikirjassa sekä varoitustarroissa kerrotut ohjeet. Varoitusmerkinnät Tässä omistajan käsikirjassa käytetään seuraavia varoitusmerkintöjä havainnollistamaan mahdollisia turvallisuusriskejä tai ajoneuvon rakenteiden vaurioitumisen vaaran. VAROITUS! Huutomerkki ja teksti VAROITUS! (WARNING) kehystettynä varoittaa vakavan onnettomuuden tai hengen menettämisen riskistä. HUOMAA Tämä merkintä (CAUTION) kertoo ajoneuvon vaurioitumisen mahdollisuudesta. NEUVO Neuvo-merkinnällä (NOTE) ilmaistuissa kohdissa kerrotaan erityisen tärkeitä ohjeita tai muita neuvoja. 6

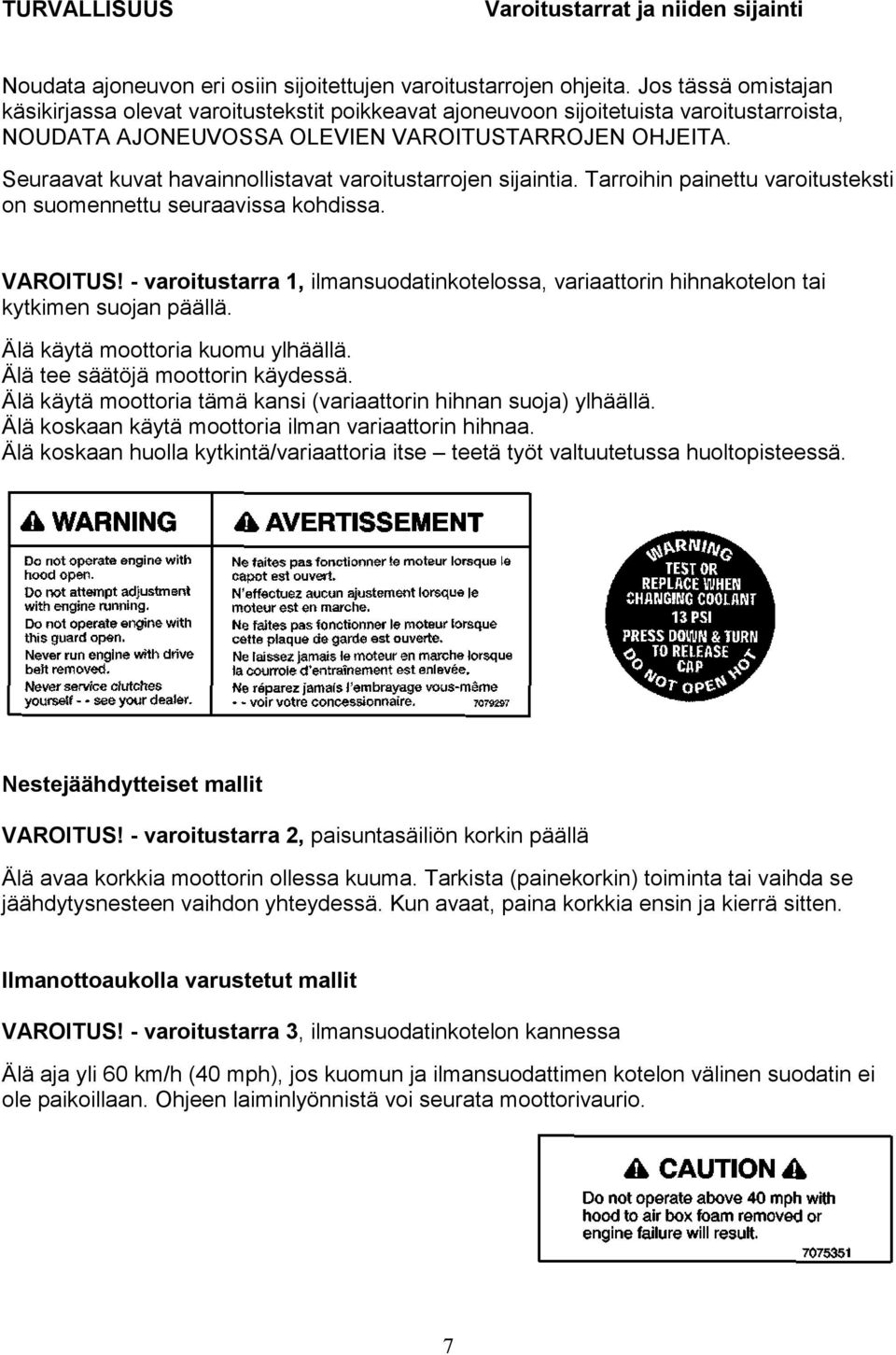

8 TURVALLISUUS Varoitustarrat ja niiden sijainti Noudata ajoneuvon eri osiin sijoitettujen varoitustarrojen ohjeita. Jos tässä omistajan käsikirjassa olevat varoitustekstit poikkeavat ajoneuvoon sijoitetuista varoitustarroista, NOUDATA AJONEUVOSSA OLEVIEN VAROITUSTARROJEN OHJEITA. Seuraavat kuvat havainnollistavat varoitustarrojen sijaintia. Tarroihin painettu varoitusteksti on suomennettu seuraavissa kohdissa. VAROITUS! - varoitustarra 1, ilmansuodatinkotelossa, variaattorin hihnakotelon tai kytkimen suojan päällä. Älä käytä moottoria kuomu ylhäällä. Älä tee säätöjä moottorin käydessä. Älä käytä moottoria tämä kansi (variaattorin hihnan suoja) ylhäällä. Älä koskaan käytä moottoria ilman variaattorin hihnaa. Älä koskaan huolla kytkintä/variaattoria itse teetä työt valtuutetussa huoltopisteessä. Nestejäähdytteiset mallit VAROITUS! - varoitustarra 2, paisuntasäiliön korkin päällä Älä avaa korkkia moottorin ollessa kuuma. Tarkista (painekorkin) toiminta tai vaihda se jäähdytysnesteen vaihdon yhteydessä. Kun avaat, paina korkkia ensin ja kierrä sitten. Ilmanottoaukolla varustetut mallit VAROITUS! - varoitustarra 3, ilmansuodatinkotelon kannessa Älä aja yli 60 km/h (40 mph), jos kuomun ja ilmansuodattimen kotelon välinen suodatin ei ole paikoillaan. Ohjeen laiminlyönnistä voi seurata moottorivaurio. 7

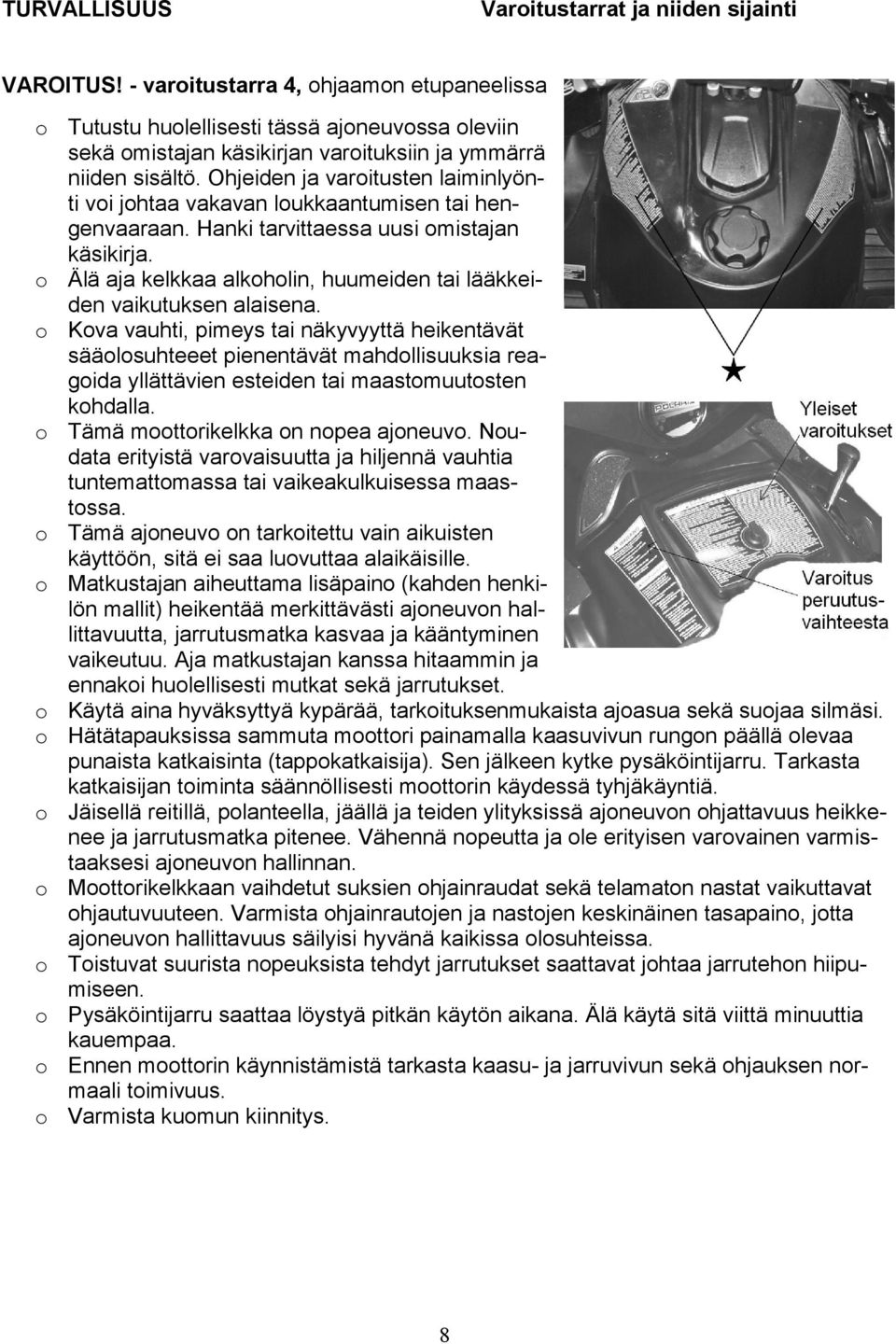

9 TURVALLISUUS Varoitustarrat ja niiden sijainti VAROITUS! - varoitustarra 4, ohjaamon etupaneelissa o Tutustu huolellisesti tässä ajoneuvossa oleviin sekä omistajan käsikirjan varoituksiin ja ymmärrä niiden sisältö. Ohjeiden ja varoitusten laiminlyönti voi johtaa vakavan loukkaantumisen tai hengenvaaraan. Hanki tarvittaessa uusi omistajan käsikirja. o Älä aja kelkkaa alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. o Kova vauhti, pimeys tai näkyvyyttä heikentävät sääolosuhteeet pienentävät mahdollisuuksia reagoida yllättävien esteiden tai maastomuutosten kohdalla. o Tämä moottorikelkka on nopea ajoneuvo. Noudata erityistä varovaisuutta ja hiljennä vauhtia tuntemattomassa tai vaikeakulkuisessa maastossa. o Tämä ajoneuvo on tarkoitettu vain aikuisten käyttöön, sitä ei saa luovuttaa alaikäisille. o Matkustajan aiheuttama lisäpaino (kahden henkilön mallit) heikentää merkittävästi ajoneuvon hallittavuutta, jarrutusmatka kasvaa ja kääntyminen vaikeutuu. Aja matkustajan kanssa hitaammin ja ennakoi huolellisesti mutkat sekä jarrutukset. o Käytä aina hyväksyttyä kypärää, tarkoituksenmukaista ajoasua sekä suojaa silmäsi. o Hätätapauksissa sammuta moottori painamalla kaasuvivun rungon päällä olevaa punaista katkaisinta (tappokatkaisija). Sen jälkeen kytke pysäköintijarru. Tarkasta katkaisijan toiminta säännöllisesti moottorin käydessä tyhjäkäyntiä. o Jäisellä reitillä, polanteella, jäällä ja teiden ylityksissä ajoneuvon ohjattavuus heikkenee ja jarrutusmatka pitenee. Vähennä nopeutta ja ole erityisen varovainen varmistaaksesi ajoneuvon hallinnan. o Moottorikelkkaan vaihdetut suksien ohjainraudat sekä telamaton nastat vaikuttavat ohjautuvuuteen. Varmista ohjainrautojen ja nastojen keskinäinen tasapaino, jotta ajoneuvon hallittavuus säilyisi hyvänä kaikissa olosuhteissa. o Toistuvat suurista nopeuksista tehdyt jarrutukset saattavat johtaa jarrutehon hiipumiseen. o Pysäköintijarru saattaa löystyä pitkän käytön aikana. Älä käytä sitä viittä minuuttia kauempaa. o Ennen moottorin käynnistämistä tarkasta kaasu- ja jarruvivun sekä ohjauksen normaali toimivuus. o Varmista kuomun kiinnitys. 8

10 TURVALLISUUS Varoitustarrat ja niiden sijainti VAROITUS! - varoitustarra 6, ohjaustangon akselin vieressä tai etupaneelissa NO PASSENGER - Tämä ajoneuvo on tarkoitettu vain yhden henkilön käytettäväksi. Kahden istuttavat mallit: - Tämä ajoneuvo on tarkoitettu ajajan lisäksi vain yhden henkilön kuljettamiseen. Peruutusvaihteella varustetut mallit VAROITUS! - varoitustarra 5, mittariston vieressä Peruuttaminen lisää aina onnettomuusriskiä, koska ajoneuvon hallittavuus vaikeutuu. Noudata seuraavia ohjeita: - Tarkasta ennen peruuttamista että harkitsemasi ajoreitti on vapaa - Vältä jyrkkiä käännöksiä - Kytke peruutusvaihde vain tyhjäkäynnillä - Käytä kaasuvipua rauhallisin painalluksin. Sähköinen peruutusvaihde: Pysäytä ajoneuvo ja anna sen käydä tyhjäkäynnillä. Paina ohjaustangon vasemmalla puolella olevaa keltaista nappia. Mittariston vilkkuva varoitusvalo kertoo peruutusvaihteen kytkeytyneen. Paina nappia uudestaan, kun haluat lähteä ajamaan eteenpäin VAROITUS! - varoitustarra 7, telatunnelin takaosassa Varo pyörivää telamattoa. Älä istu istuimen takaosassa tai tavaratelineellä. Kosketus telamattoon tai istuimelta putoaminen voi aiheuttaa loukkaantumisen tai hengenvaaran. 9

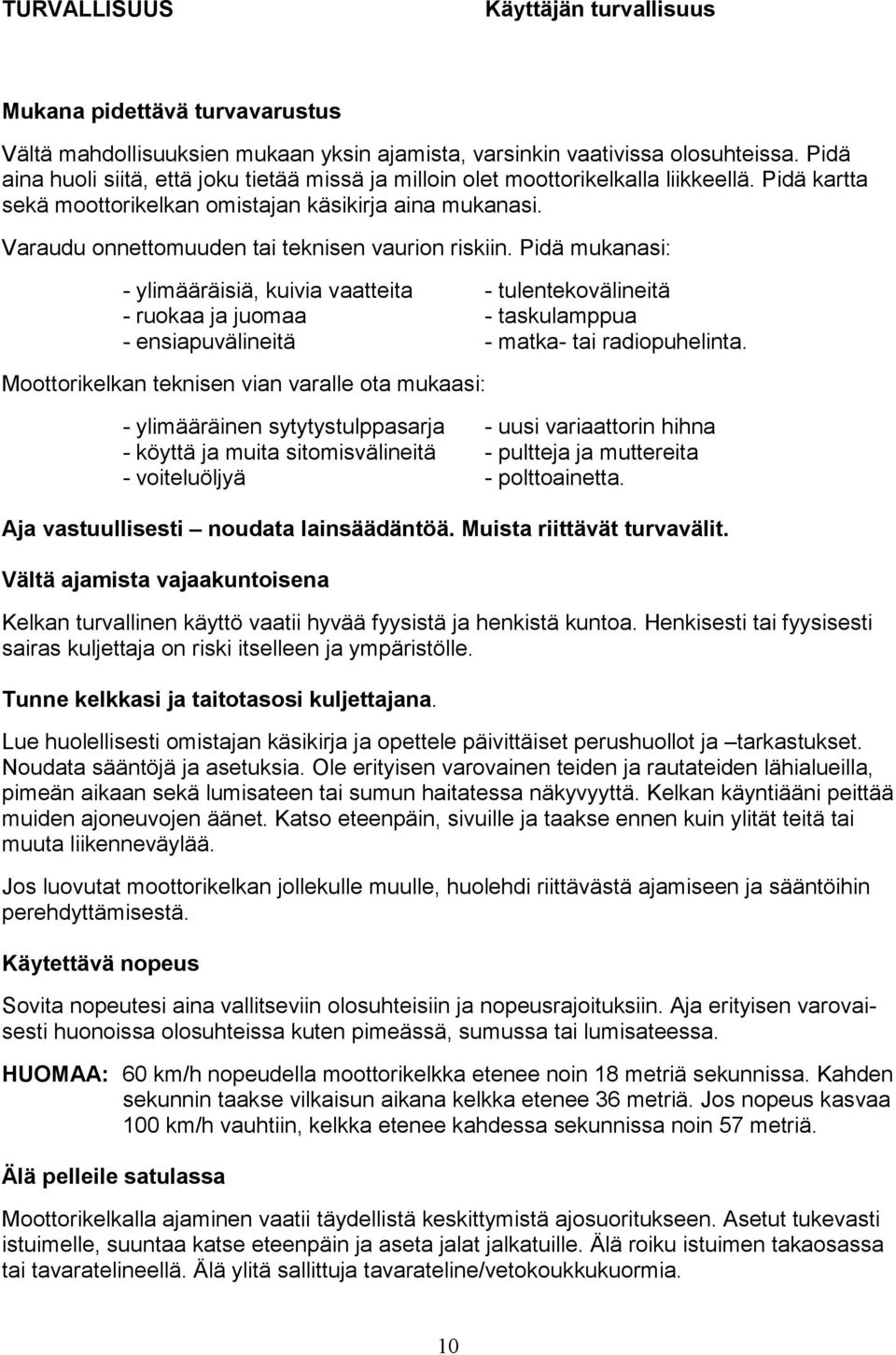

11 TURVALLISUUS Käyttäjän turvallisuus Mukana pidettävä turvavarustus Vältä mahdollisuuksien mukaan yksin ajamista, varsinkin vaativissa olosuhteissa. Pidä aina huoli siitä, että joku tietää missä ja milloin olet moottorikelkalla liikkeellä. Pidä kartta sekä moottorikelkan omistajan käsikirja aina mukanasi. Varaudu onnettomuuden tai teknisen vaurion riskiin. Pidä mukanasi: - ylimääräisiä, kuivia vaatteita - tulentekovälineitä - ruokaa ja juomaa - taskulamppua - ensiapuvälineitä - matka- tai radiopuhelinta. Moottorikelkan teknisen vian varalle ota mukaasi: - ylimääräinen sytytystulppasarja - uusi variaattorin hihna - köyttä ja muita sitomisvälineitä - pultteja ja muttereita - voiteluöljyä - polttoainetta. Aja vastuullisesti noudata lainsäädäntöä. Muista riittävät turvavälit. Vältä ajamista vajaakuntoisena Kelkan turvallinen käyttö vaatii hyvää fyysistä ja henkistä kuntoa. Henkisesti tai fyysisesti sairas kuljettaja on riski itselleen ja ympäristölle. Tunne kelkkasi ja taitotasosi kuljettajana. Lue huolellisesti omistajan käsikirja ja opettele päivittäiset perushuollot ja tarkastukset. Noudata sääntöjä ja asetuksia. Ole erityisen varovainen teiden ja rautateiden lähialueilla, pimeän aikaan sekä lumisateen tai sumun haitatessa näkyvyyttä. Kelkan käyntiääni peittää muiden ajoneuvojen äänet. Katso eteenpäin, sivuille ja taakse ennen kuin ylität teitä tai muuta liikenneväylää. Jos luovutat moottorikelkan jollekulle muulle, huolehdi riittävästä ajamiseen ja sääntöihin perehdyttämisestä. Käytettävä nopeus Sovita nopeutesi aina vallitseviin olosuhteisiin ja nopeusrajoituksiin. Aja erityisen varovaisesti huonoissa olosuhteissa kuten pimeässä, sumussa tai lumisateessa. HUOMAA: 60 km/h nopeudella moottorikelkka etenee noin 18 metriä sekunnissa. Kahden sekunnin taakse vilkaisun aikana kelkka etenee 36 metriä. Jos nopeus kasvaa 100 km/h vauhtiin, kelkka etenee kahdessa sekunnissa noin 57 metriä. Älä pelleile satulassa Moottorikelkalla ajaminen vaatii täydellistä keskittymistä ajosuoritukseen. Asetut tukevasti istuimelle, suuntaa katse eteenpäin ja aseta jalat jalkatuille. Älä roiku istuimen takaosassa tai tavaratelineellä. Älä ylitä sallittuja tavarateline/vetokoukkukuormia. 10

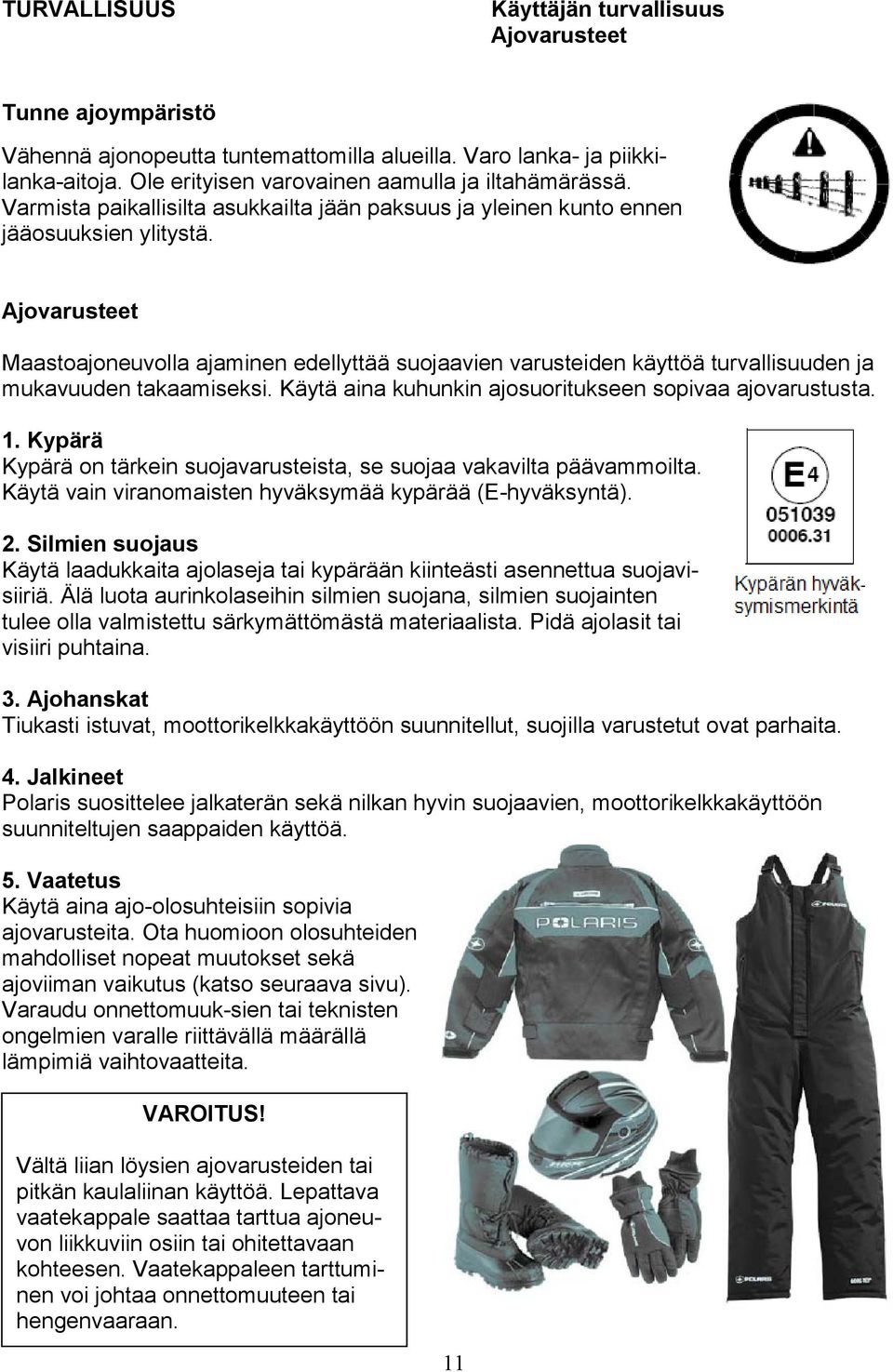

12 TURVALLISUUS Käyttäjän turvallisuus Ajovarusteet Tunne ajoympäristö Vähennä ajonopeutta tuntemattomilla alueilla. Varo lanka- ja piikkilanka-aitoja. Ole erityisen varovainen aamulla ja iltahämärässä. Varmista paikallisilta asukkailta jään paksuus ja yleinen kunto ennen jääosuuksien ylitystä. Ajovarusteet Maastoajoneuvolla ajaminen edellyttää suojaavien varusteiden käyttöä turvallisuuden ja mukavuuden takaamiseksi. Käytä aina kuhunkin ajosuoritukseen sopivaa ajovarustusta. 1. Kypärä Kypärä on tärkein suojavarusteista, se suojaa vakavilta päävammoilta. Käytä vain viranomaisten hyväksymää kypärää (E-hyväksyntä). 2. Silmien suojaus Käytä laadukkaita ajolaseja tai kypärään kiinteästi asennettua suojavisiiriä. Älä luota aurinkolaseihin silmien suojana, silmien suojainten tulee olla valmistettu särkymättömästä materiaalista. Pidä ajolasit tai visiiri puhtaina. 3. Ajohanskat Tiukasti istuvat, moottorikelkkakäyttöön suunnitellut, suojilla varustetut ovat parhaita. 4. Jalkineet Polaris suosittelee jalkaterän sekä nilkan hyvin suojaavien, moottorikelkkakäyttöön suunniteltujen saappaiden käyttöä. 5. Vaatetus Käytä aina ajo-olosuhteisiin sopivia ajovarusteita. Ota huomioon olosuhteiden mahdolliset nopeat muutokset sekä ajoviiman vaikutus (katso seuraava sivu). Varaudu onnettomuuk-sien tai teknisten ongelmien varalle riittävällä määrällä lämpimiä vaihtovaatteita. VAROITUS! Vältä liian löysien ajovarusteiden tai pitkän kaulaliinan käyttöä. Lepattava vaatekappale saattaa tarttua ajoneuvon liikkuviin osiin tai ohitettavaan kohteesen. Vaatekappaleen tarttuminen voi johtaa onnettomuuteen tai hengenvaaraan. 11

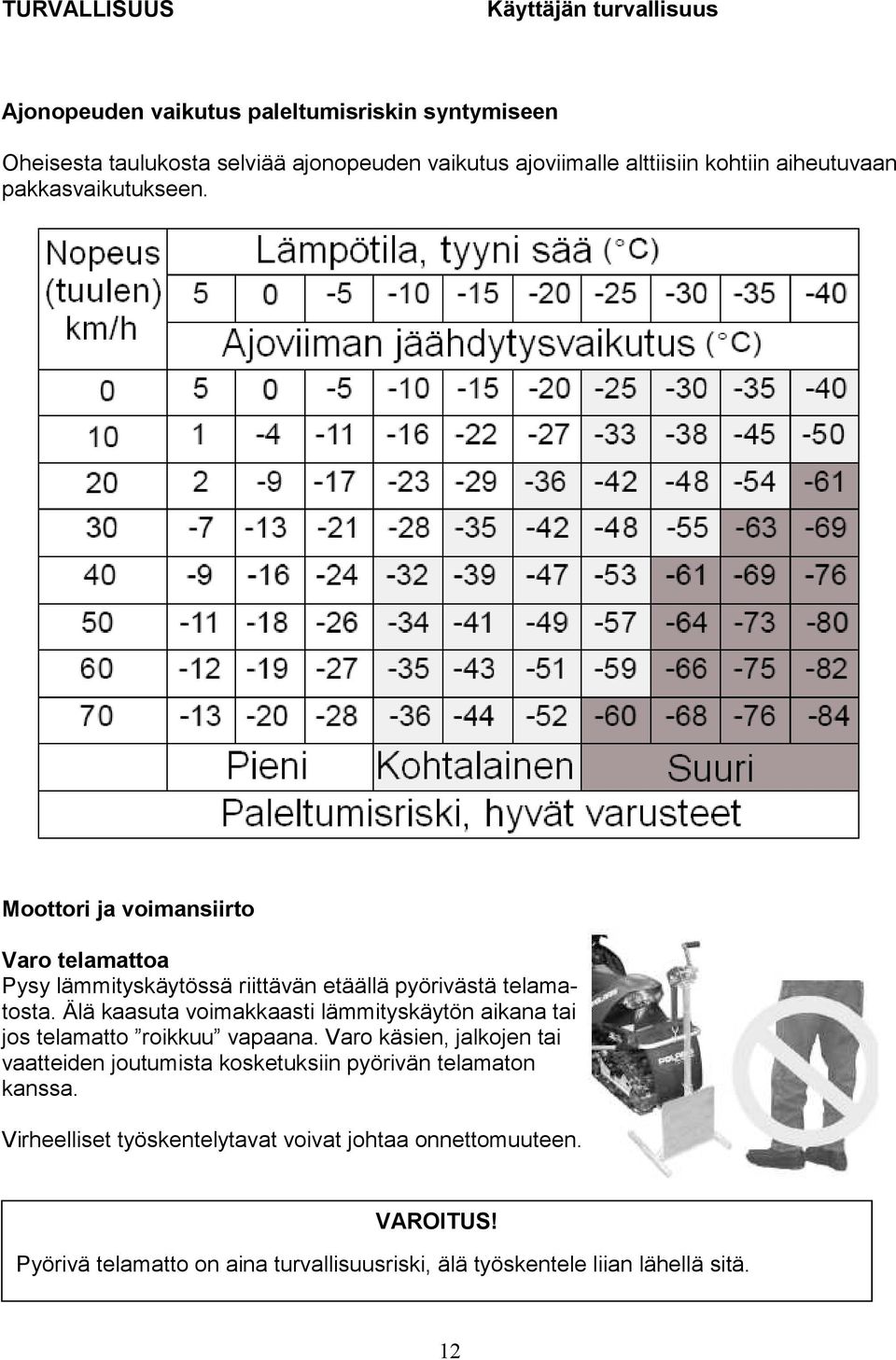

13 TURVALLISUUS Käyttäjän turvallisuus Ajonopeuden vaikutus paleltumisriskin syntymiseen Oheisesta taulukosta selviää ajonopeuden vaikutus ajoviimalle alttiisiin kohtiin aiheutuvaan pakkasvaikutukseen. Moottori ja voimansiirto Varo telamattoa Pysy lämmityskäytössä riittävän etäällä pyörivästä telamatosta. Älä kaasuta voimakkaasti lämmityskäytön aikana tai jos telamatto roikkuu vapaana. Varo käsien, jalkojen tai vaatteiden joutumista kosketuksiin pyörivän telamaton kanssa. Virheelliset työskentelytavat voivat johtaa onnettomuuteen. VAROITUS! Pyörivä telamatto on aina turvallisuusriski, älä työskentele liian lähellä sitä. 12

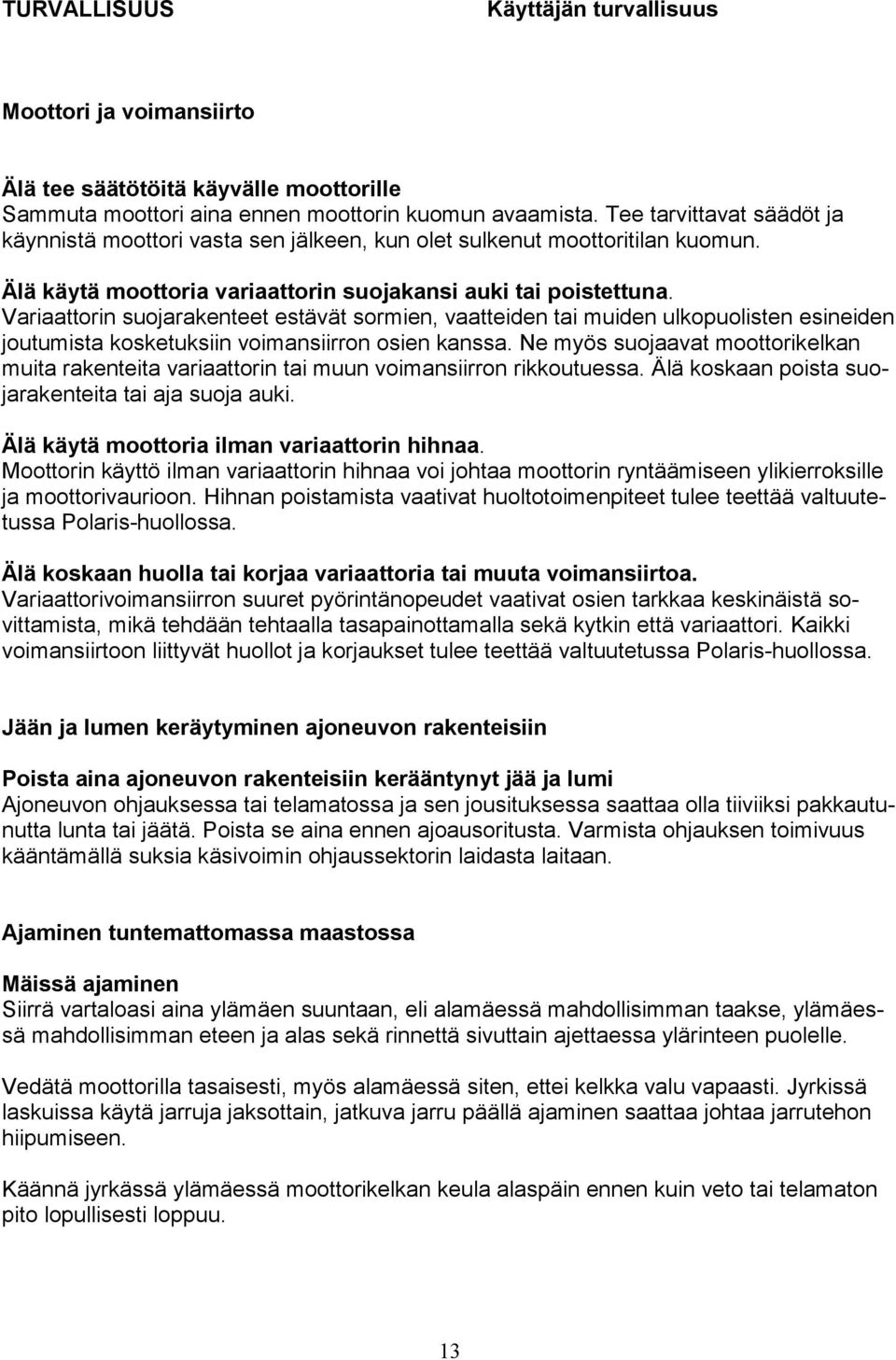

14 TURVALLISUUS Käyttäjän turvallisuus Moottori ja voimansiirto Älä tee säätötöitä käyvälle moottorille Sammuta moottori aina ennen moottorin kuomun avaamista. Tee tarvittavat säädöt ja käynnistä moottori vasta sen jälkeen, kun olet sulkenut moottoritilan kuomun. Älä käytä moottoria variaattorin suojakansi auki tai poistettuna. Variaattorin suojarakenteet estävät sormien, vaatteiden tai muiden ulkopuolisten esineiden joutumista kosketuksiin voimansiirron osien kanssa. Ne myös suojaavat moottorikelkan muita rakenteita variaattorin tai muun voimansiirron rikkoutuessa. Älä koskaan poista suojarakenteita tai aja suoja auki. Älä käytä moottoria ilman variaattorin hihnaa. Moottorin käyttö ilman variaattorin hihnaa voi johtaa moottorin ryntäämiseen ylikierroksille ja moottorivaurioon. Hihnan poistamista vaativat huoltotoimenpiteet tulee teettää valtuutetussa Polaris-huollossa. Älä koskaan huolla tai korjaa variaattoria tai muuta voimansiirtoa. Variaattorivoimansiirron suuret pyörintänopeudet vaativat osien tarkkaa keskinäistä sovittamista, mikä tehdään tehtaalla tasapainottamalla sekä kytkin että variaattori. Kaikki voimansiirtoon liittyvät huollot ja korjaukset tulee teettää valtuutetussa Polaris-huollossa. Jään ja lumen keräytyminen ajoneuvon rakenteisiin Poista aina ajoneuvon rakenteisiin kerääntynyt jää ja lumi Ajoneuvon ohjauksessa tai telamatossa ja sen jousituksessa saattaa olla tiiviiksi pakkautunutta lunta tai jäätä. Poista se aina ennen ajoausoritusta. Varmista ohjauksen toimivuus kääntämällä suksia käsivoimin ohjaussektorin laidasta laitaan. Ajaminen tuntemattomassa maastossa Mäissä ajaminen Siirrä vartaloasi aina ylämäen suuntaan, eli alamäessä mahdollisimman taakse, ylämäessä mahdollisimman eteen ja alas sekä rinnettä sivuttain ajettaessa ylärinteen puolelle. Vedätä moottorilla tasaisesti, myös alamäessä siten, ettei kelkka valu vapaasti. Jyrkissä laskuissa käytä jarruja jaksottain, jatkuva jarru päällä ajaminen saattaa johtaa jarrutehon hiipumiseen. Käännä jyrkässä ylämäessä moottorikelkan keula alaspäin ennen kuin veto tai telamaton pito lopullisesti loppuu. 13

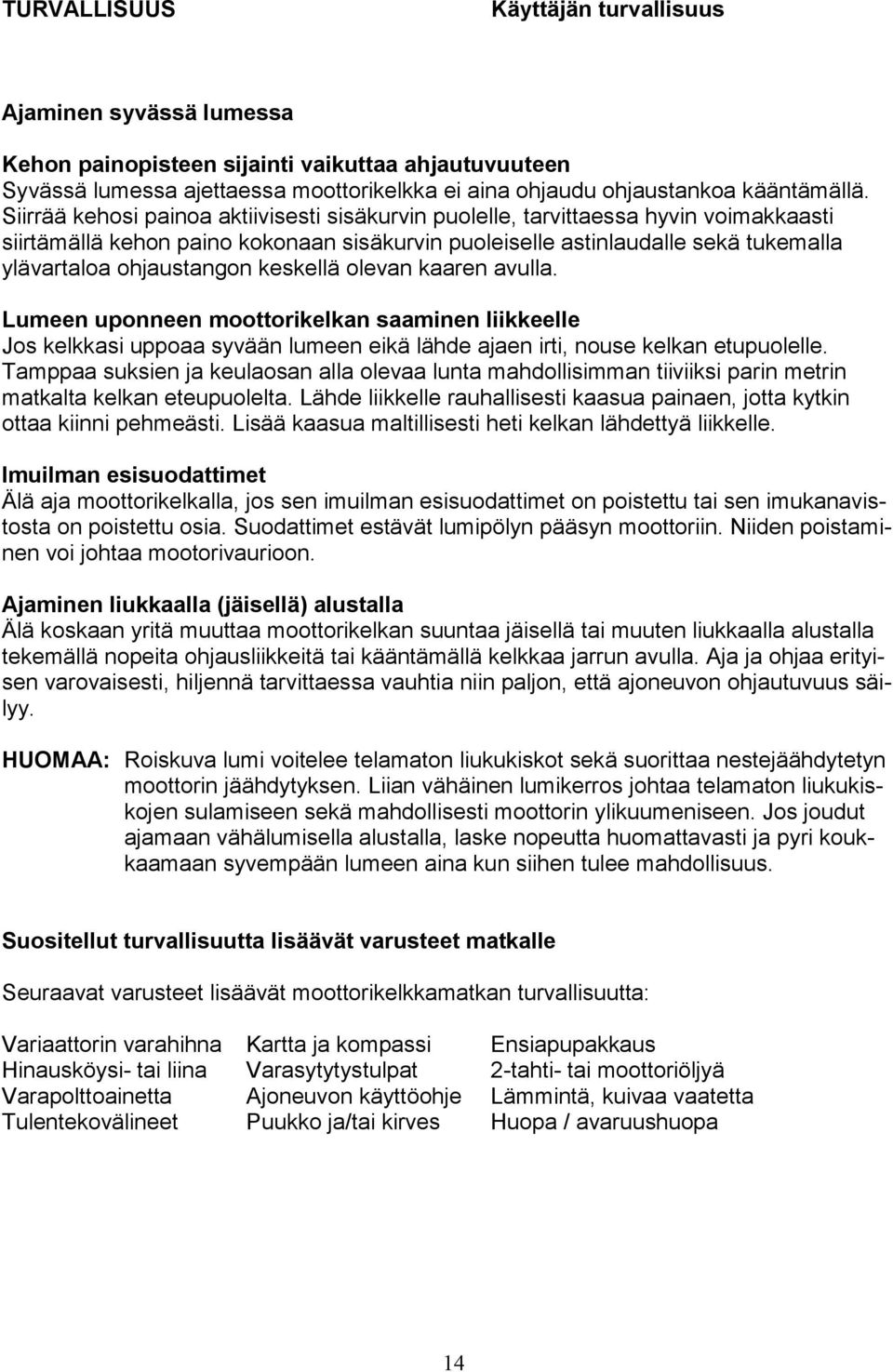

15 TURVALLISUUS Käyttäjän turvallisuus Ajaminen syvässä lumessa Kehon painopisteen sijainti vaikuttaa ahjautuvuuteen Syvässä lumessa ajettaessa moottorikelkka ei aina ohjaudu ohjaustankoa kääntämällä. Siirrää kehosi painoa aktiivisesti sisäkurvin puolelle, tarvittaessa hyvin voimakkaasti siirtämällä kehon paino kokonaan sisäkurvin puoleiselle astinlaudalle sekä tukemalla ylävartaloa ohjaustangon keskellä olevan kaaren avulla. Lumeen uponneen moottorikelkan saaminen liikkeelle Jos kelkkasi uppoaa syvään lumeen eikä lähde ajaen irti, nouse kelkan etupuolelle. Tamppaa suksien ja keulaosan alla olevaa lunta mahdollisimman tiiviiksi parin metrin matkalta kelkan eteupuolelta. Lähde liikkelle rauhallisesti kaasua painaen, jotta kytkin ottaa kiinni pehmeästi. Lisää kaasua maltillisesti heti kelkan lähdettyä liikkelle. Imuilman esisuodattimet Älä aja moottorikelkalla, jos sen imuilman esisuodattimet on poistettu tai sen imukanavistosta on poistettu osia. Suodattimet estävät lumipölyn pääsyn moottoriin. Niiden poistaminen voi johtaa mootorivaurioon. Ajaminen liukkaalla (jäisellä) alustalla Älä koskaan yritä muuttaa moottorikelkan suuntaa jäisellä tai muuten liukkaalla alustalla tekemällä nopeita ohjausliikkeitä tai kääntämällä kelkkaa jarrun avulla. Aja ja ohjaa erityisen varovaisesti, hiljennä tarvittaessa vauhtia niin paljon, että ajoneuvon ohjautuvuus säilyy. HUOMAA: Roiskuva lumi voitelee telamaton liukukiskot sekä suorittaa nestejäähdytetyn moottorin jäähdytyksen. Liian vähäinen lumikerros johtaa telamaton liukukiskojen sulamiseen sekä mahdollisesti moottorin ylikuumeniseen. Jos joudut ajamaan vähälumisella alustalla, laske nopeutta huomattavasti ja pyri koukkaamaan syvempään lumeen aina kun siihen tulee mahdollisuus. Suositellut turvallisuutta lisäävät varusteet matkalle Seuraavat varusteet lisäävät moottorikelkkamatkan turvallisuutta: Variaattorin varahihna Kartta ja kompassi Ensiapupakkaus Hinausköysi- tai liina Varasytytystulpat 2-tahti- tai moottoriöljyä Varapolttoainetta Ajoneuvon käyttöohje Lämmintä, kuivaa vaatetta Tulentekovälineet Puukko ja/tai kirves Huopa / avaruushuopa 14

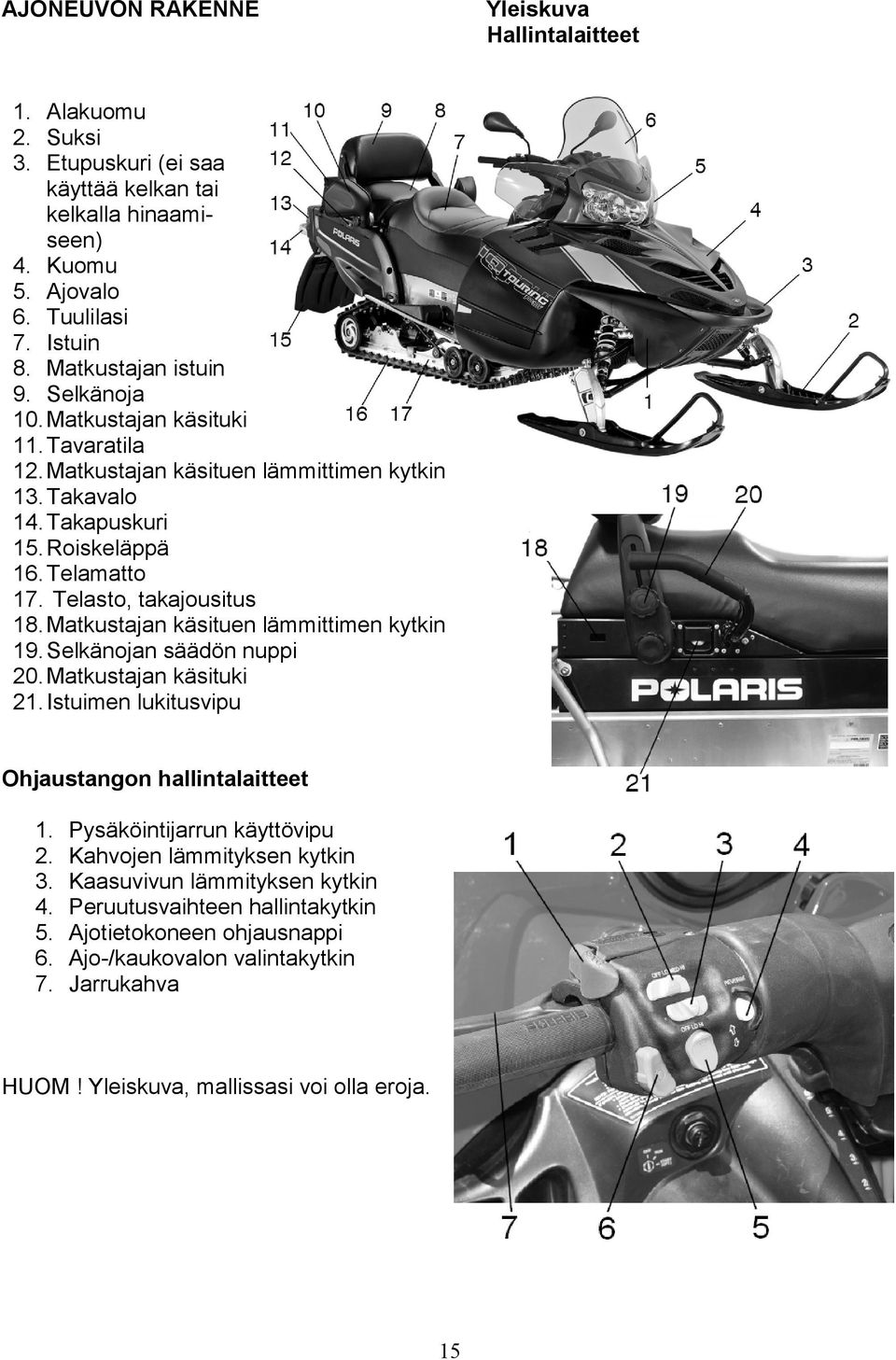

16 AJONEUVON RAKENNE Yleiskuva Hallintalaitteet 1. Alakuomu 2. Suksi 3. Etupuskuri (ei saa käyttää kelkan tai kelkalla hinaamiseen) 4. Kuomu 5. Ajovalo 6. Tuulilasi 7. Istuin 8. Matkustajan istuin 9. Selkänoja 10. Matkustajan käsituki 11. Tavaratila 12. Matkustajan käsituen lämmittimen kytkin 13. Takavalo 14. Takapuskuri 15. Roiskeläppä 16. Telamatto 17. Telasto, takajousitus 18. Matkustajan käsituen lämmittimen kytkin 19. Selkänojan säädön nuppi 20. Matkustajan käsituki 21. Istuimen lukitusvipu Ohjaustangon hallintalaitteet 1. Pysäköintijarrun käyttövipu 2. Kahvojen lämmityksen kytkin 3. Kaasuvivun lämmityksen kytkin 4. Peruutusvaihteen hallintakytkin 5. Ajotietokoneen ohjausnappi 6. Ajo-/kaukovalon valintakytkin 7. Jarrukahva HUOM! Yleiskuva, mallissasi voi olla eroja. 15

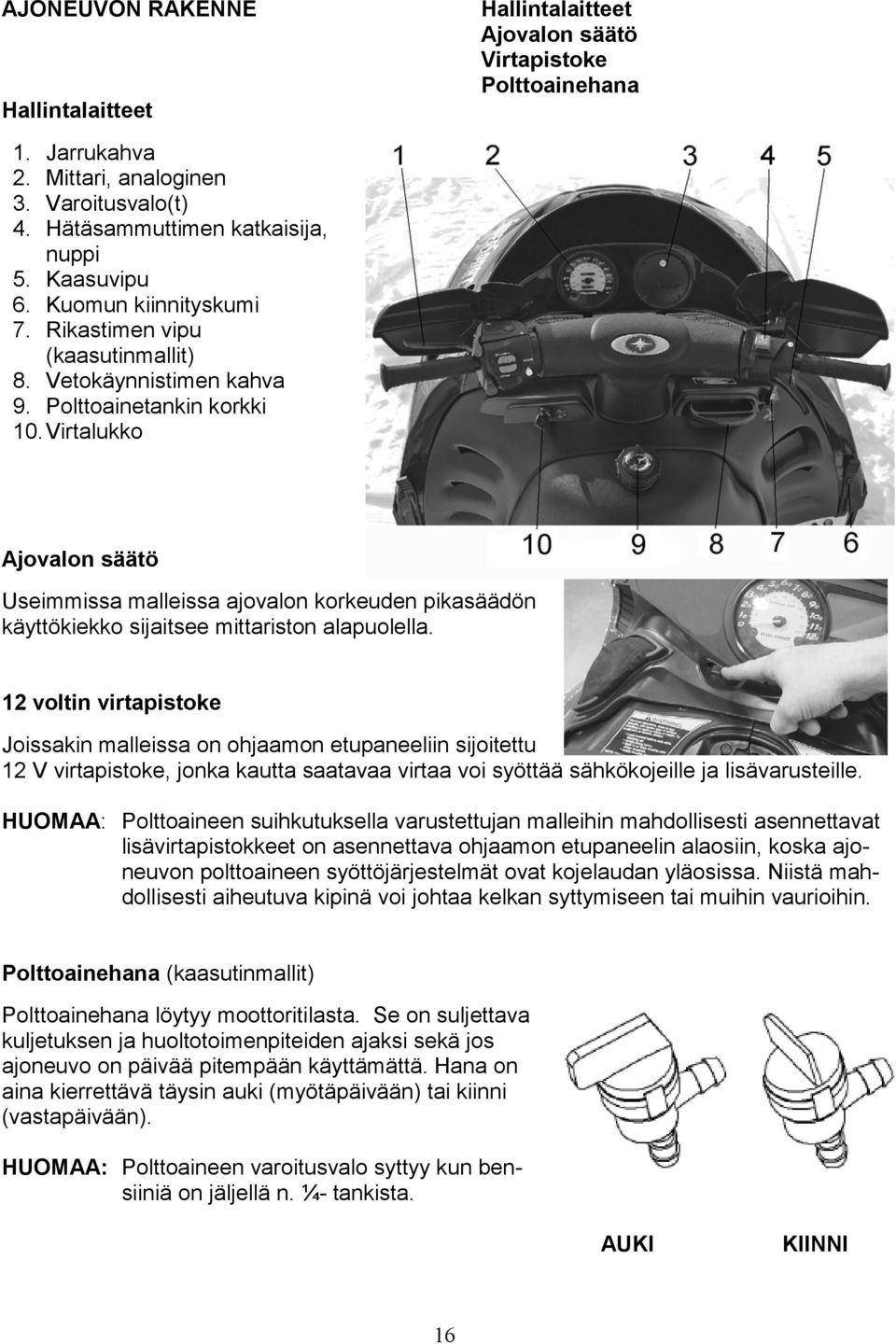

17 AJONEUVON RAKENNE Hallintalaitteet Hallintalaitteet Ajovalon säätö Virtapistoke Polttoainehana 1. Jarrukahva 2. Mittari, analoginen 3. Varoitusvalo(t) 4. Hätäsammuttimen katkaisija, nuppi 5. Kaasuvipu 6. Kuomun kiinnityskumi 7. Rikastimen vipu (kaasutinmallit) 8. Vetokäynnistimen kahva 9. Polttoainetankin korkki 10. Virtalukko Ajovalon säätö Useimmissa malleissa ajovalon korkeuden pikasäädön käyttökiekko sijaitsee mittariston alapuolella. 12 voltin virtapistoke Joissakin malleissa on ohjaamon etupaneeliin sijoitettu 12 V virtapistoke, jonka kautta saatavaa virtaa voi syöttää sähkökojeille ja lisävarusteille. HUOMAA: Polttoaineen suihkutuksella varustettujan malleihin mahdollisesti asennettavat lisävirtapistokkeet on asennettava ohjaamon etupaneelin alaosiin, koska ajoneuvon polttoaineen syöttöjärjestelmät ovat kojelaudan yläosissa. Niistä mahdollisesti aiheutuva kipinä voi johtaa kelkan syttymiseen tai muihin vaurioihin. Polttoainehana (kaasutinmallit) Polttoainehana löytyy moottoritilasta. Se on suljettava kuljetuksen ja huoltotoimenpiteiden ajaksi sekä jos ajoneuvo on päivää pitempään käyttämättä. Hana on aina kierrettävä täysin auki (myötäpäivään) tai kiinni (vastapäivään). HUOMAA: Polttoaineen varoitusvalo syttyy kun bensiiniä on jäljellä n. ¼- tankista. AUKI KIINNI 16

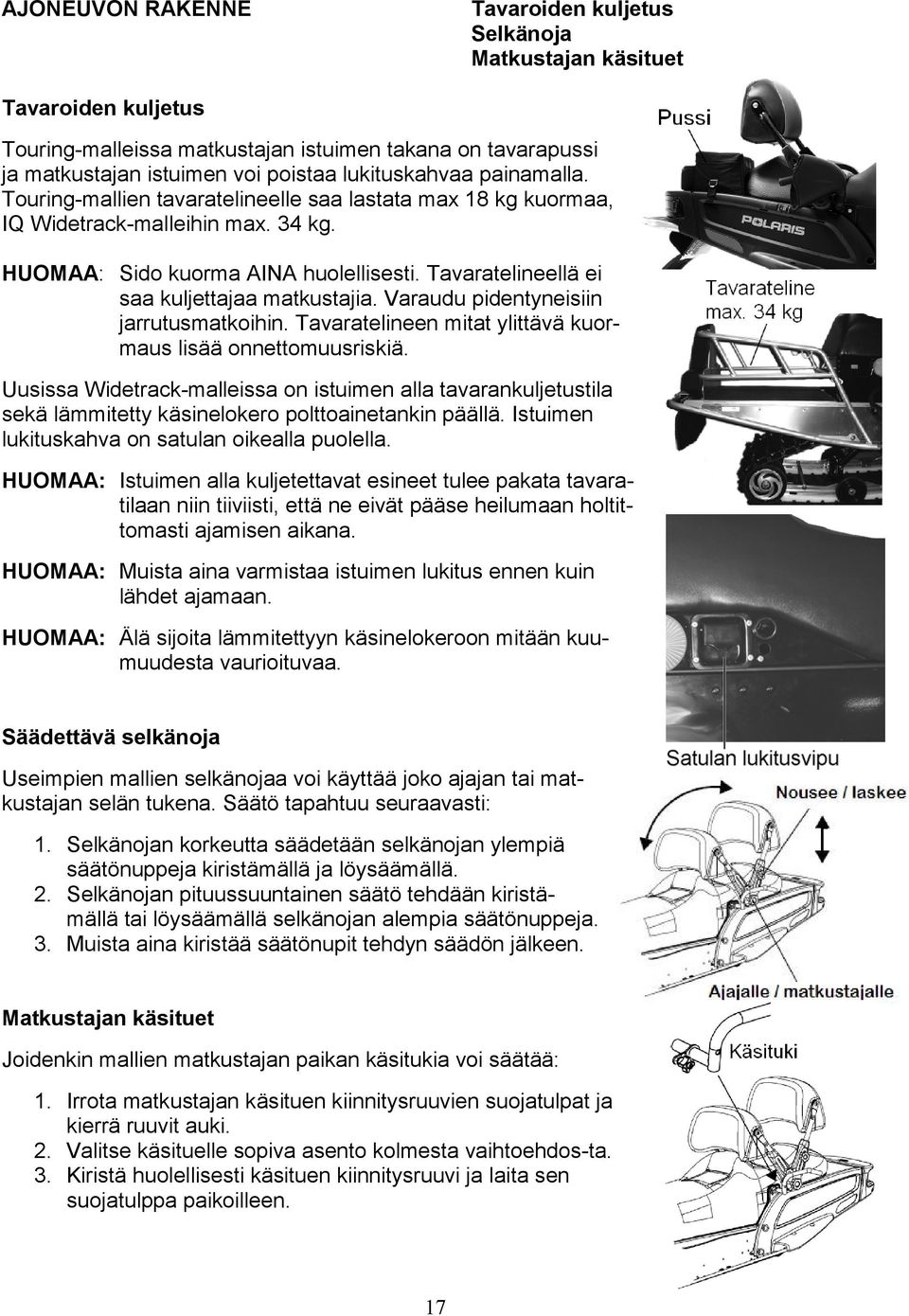

18 AJONEUVON RAKENNE Tavaroiden kuljetus Selkänoja Matkustajan käsituet Tavaroiden kuljetus Touring-malleissa matkustajan istuimen takana on tavarapussi ja matkustajan istuimen voi poistaa lukituskahvaa painamalla. Touring-mallien tavaratelineelle saa lastata max 18 kg kuormaa, IQ Widetrack-malleihin max. 34 kg. HUOMAA: Sido kuorma AINA huolellisesti. Tavaratelineellä ei saa kuljettajaa matkustajia. Varaudu pidentyneisiin jarrutusmatkoihin. Tavaratelineen mitat ylittävä kuormaus lisää onnettomuusriskiä. Uusissa Widetrack-malleissa on istuimen alla tavarankuljetustila sekä lämmitetty käsinelokero polttoainetankin päällä. Istuimen lukituskahva on satulan oikealla puolella. HUOMAA: Istuimen alla kuljetettavat esineet tulee pakata tavaratilaan niin tiiviisti, että ne eivät pääse heilumaan holtittomasti ajamisen aikana. HUOMAA: Muista aina varmistaa istuimen lukitus ennen kuin lähdet ajamaan. HUOMAA: Älä sijoita lämmitettyyn käsinelokeroon mitään kuumuudesta vaurioituvaa. Säädettävä selkänoja Useimpien mallien selkänojaa voi käyttää joko ajajan tai matkustajan selän tukena. Säätö tapahtuu seuraavasti: 1. Selkänojan korkeutta säädetään selkänojan ylempiä säätönuppeja kiristämällä ja löysäämällä. 2. Selkänojan pituussuuntainen säätö tehdään kiristämällä tai löysäämällä selkänojan alempia säätönuppeja. 3. Muista aina kiristää säätönupit tehdyn säädön jälkeen. Matkustajan käsituet Joidenkin mallien matkustajan paikan käsitukia voi säätää: 1. Irrota matkustajan käsituen kiinnitysruuvien suojatulpat ja kierrä ruuvit auki. 2. Valitse käsituelle sopiva asento kolmesta vaihtoehdos-ta. 3. Kiristä huolellisesti käsituen kiinnitysruuvi ja laita sen suojatulppa paikoilleen. 17

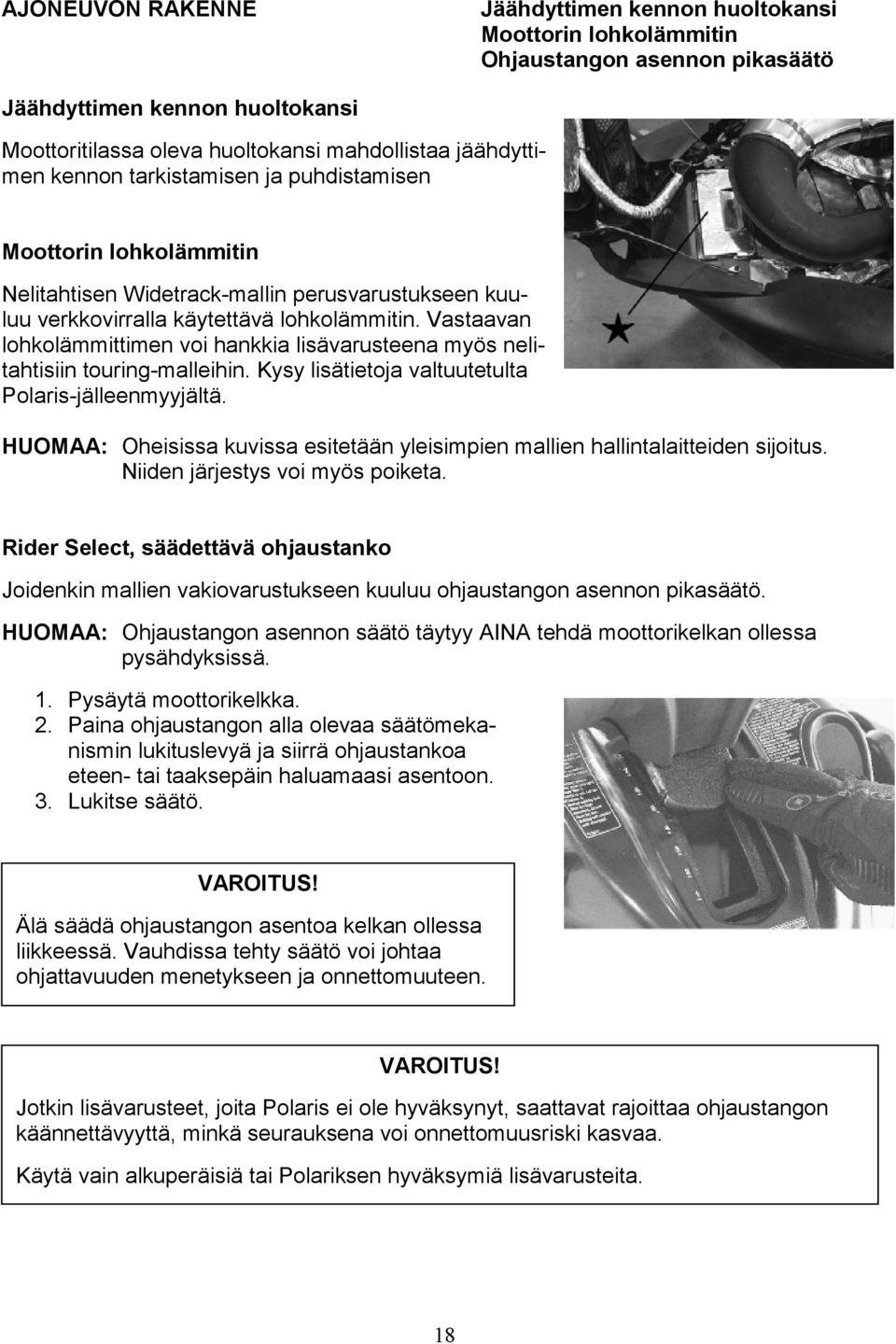

19 AJONEUVON RAKENNE Jäähdyttimen kennon huoltokansi Moottorin lohkolämmitin Ohjaustangon asennon pikasäätö Jäähdyttimen kennon huoltokansi Moottoritilassa oleva huoltokansi mahdollistaa jäähdyttimen kennon tarkistamisen ja puhdistamisen Moottorin lohkolämmitin Nelitahtisen Widetrack-mallin perusvarustukseen kuuluu verkkovirralla käytettävä lohkolämmitin. Vastaavan lohkolämmittimen voi hankkia lisävarusteena myös nelitahtisiin touring-malleihin. Kysy lisätietoja valtuutetulta Polaris-jälleenmyyjältä. HUOMAA: Oheisissa kuvissa esitetään yleisimpien mallien hallintalaitteiden sijoitus. Niiden järjestys voi myös poiketa. Rider Select, säädettävä ohjaustanko Joidenkin mallien vakiovarustukseen kuuluu ohjaustangon asennon pikasäätö. HUOMAA: Ohjaustangon asennon säätö täytyy AINA tehdä moottorikelkan ollessa pysähdyksissä. 1. Pysäytä moottorikelkka. 2. Paina ohjaustangon alla olevaa säätömekanismin lukituslevyä ja siirrä ohjaustankoa eteen- tai taaksepäin haluamaasi asentoon. 3. Lukitse säätö. VAROITUS! Älä säädä ohjaustangon asentoa kelkan ollessa liikkeessä. Vauhdissa tehty säätö voi johtaa ohjattavuuden menetykseen ja onnettomuuteen. VAROITUS! Jotkin lisävarusteet, joita Polaris ei ole hyväksynyt, saattavat rajoittaa ohjaustangon käännettävyyttä, minkä seurauksena voi onnettomuusriski kasvaa. Käytä vain alkuperäisiä tai Polariksen hyväksymiä lisävarusteita. 18

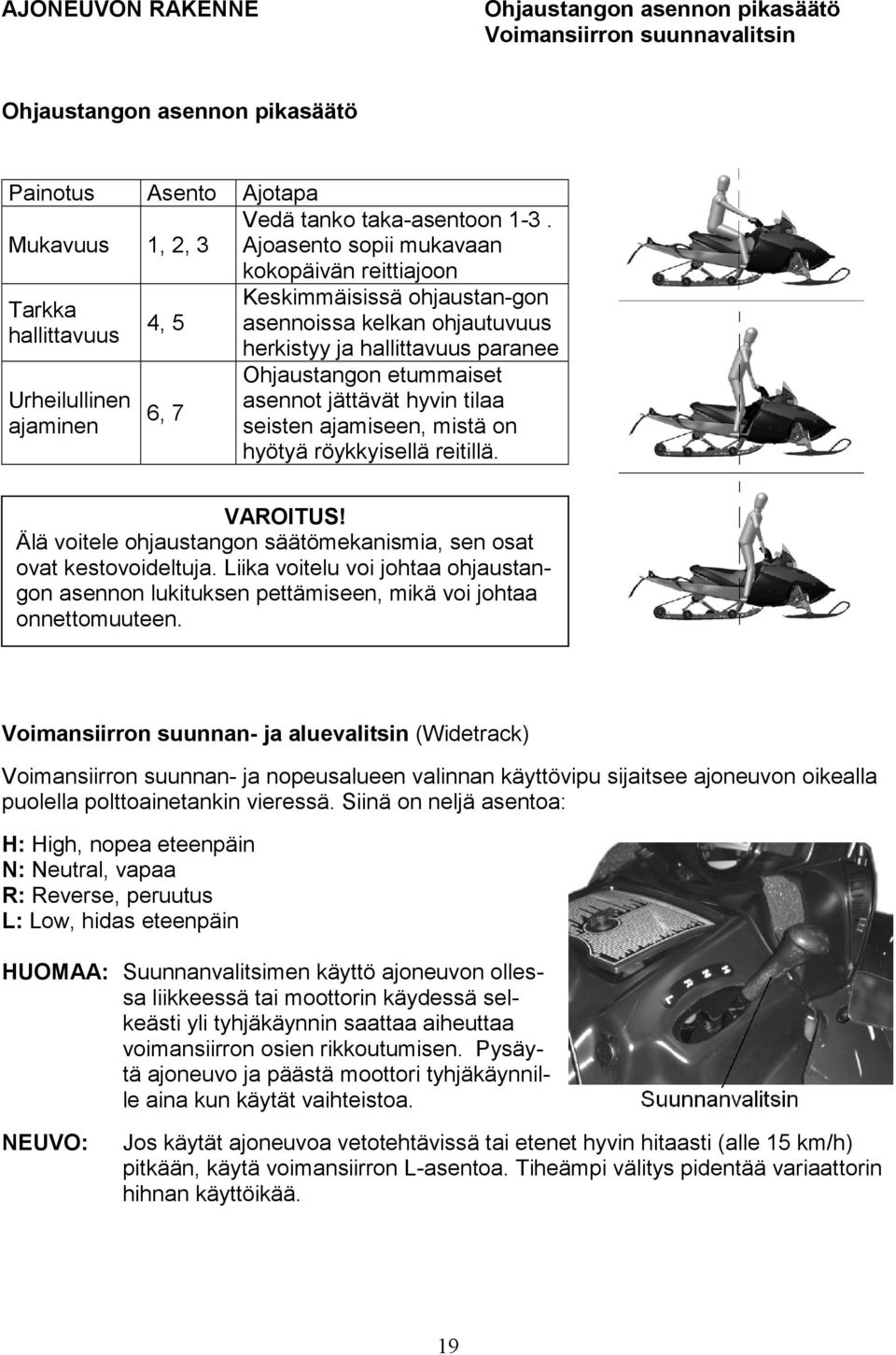

20 AJONEUVON RAKENNE Ohjaustangon asennon pikasäätö Voimansiirron suunnavalitsin Ohjaustangon asennon pikasäätö Painotus Asento Ajotapa Mukavuus 1, 2, 3 Vedä tanko taka-asentoon 1-3. Ajoasento sopii mukavaan kokopäivän reittiajoon Keskimmäisissä ohjaustan-gon Tarkka 4, 5 asennoissa kelkan ohjautuvuus hallittavuus herkistyy ja hallittavuus paranee Urheilullinen ajaminen 6, 7 Ohjaustangon etummaiset asennot jättävät hyvin tilaa seisten ajamiseen, mistä on hyötyä röykkyisellä reitillä. VAROITUS! Älä voitele ohjaustangon säätömekanismia, sen osat ovat kestovoideltuja. Liika voitelu voi johtaa ohjaustangon asennon lukituksen pettämiseen, mikä voi johtaa onnettomuuteen. Voimansiirron suunnan- ja aluevalitsin (Widetrack) Voimansiirron suunnan- ja nopeusalueen valinnan käyttövipu sijaitsee ajoneuvon oikealla puolella polttoainetankin vieressä. Siinä on neljä asentoa: H: High, nopea eteenpäin N: Neutral, vapaa R: Reverse, peruutus L: Low, hidas eteenpäin HUOMAA: Suunnanvalitsimen käyttö ajoneuvon ollessa liikkeessä tai moottorin käydessä selkeästi yli tyhjäkäynnin saattaa aiheuttaa voimansiirron osien rikkoutumisen. Pysäytä ajoneuvo ja päästä moottori tyhjäkäynnille aina kun käytät vaihteistoa. Jos käytät ajoneuvoa vetotehtävissä tai etenet hyvin hitaasti (alle 15 km/h) pitkään, käytä voimansiirron L-asentoa. Tiheämpi välitys pidentää variaattorin hihnan käyttöikää. 19

21 MOOTTORIKELKAN KÄYTTÖ Moottorin ohjausjärjestelmän suojatoiminnot Nakutuksen ehkäisy (DET, Detonation Elimination Technology) Polaris-moottorikelkoissa käytetään nakutuksen tunnistinantureita ja moottoria suojaavaa DET -järjestelmää. Anturien havaittua nakutusta moottorin ohjausjärjestelmä pienentää sytytysennakkoa ja alkaa syöttää moottorille enemmän polttoainetta. DET -järjestelmän aktivoituminen sytyttää mittaristoon varoitusvalon. Järjestelmän toiminta paljastuu kierrosluvun rajoittamisena 6500 kierrokseen ja tehon väliaikaisena laskemisena. HUOMAA: Merkkivalon satunnainen vilkkuminen on täysin normaalia Syy huomattavan usein aktivoituvaan DET järjestelmään tulee selvittää. Syy voi olla: Vian aiheuttaja Korjaustoimenpide Huonolaatuinen polttoaine Tankkaa tuoretta bensiiniä Vettä polttoaineessa Polttoaine vähissä Polttoainesuodatin tukossa Väärät kaasuttimen säädöt (kaasutinmallit) Väärät moottorin ohjausjärjestelman säädöt Lisää polttoaineen jäänestoa tai vaihda bensiini Tankkaa Vaihda, teetä työ tarvittaessa valtuutetussa Polaris-huollossa Tarkista ja säädä ohjeiden mukaisesti Älä tee muutoksia moottoriin. Vie ajoneuvo Polaris-huoltoon HUOMAA: Check engine valo vilkkuu 6 kertaa jos DET-anturi on viallinen tai irti kytketty. Moottorin tehoa rajoitetaan voimakkaasti lisävaurioiden ehkäisemiseksi. Teho palautuu normaaliksi vian korjauksen jälkeen. DET-järjestelmässä on sisäinen suojauspiiri, joka laskee moottorin tehoa järjestelmään tulevan häiriön jälkeen. Kyse voi olla esimerkiksi rikkoutuneesta nakutusanturista tai vaurioituneista sähköliitoksista. Moottorin antaa täyden tehon vasta kun vika on korjattu. Nelitahtisen moottorin ohjausjärjestelmän häiriön varoitusvalo MIL Nelitahtisten Polaris-moottorikelkkojen moottorinohjausjärjestelmässä on monipuoliset suojaustoiminnot, joiden aktivoituminen sytyttää mittaristossa olevan Check Engine / MIL varoitusvalon (Malfunction Indicator Lamp). Jos varoitusvalo syttyy, toimi seuraavasti: 1. Sammuta moottori ja käynnistä se uudestaan. Jos MIL-varoitusvalo ei aktivoidu uudestaan, voi moottorikelkalla jatkaa normaalia ajamista. 2. Jos varoitusvalo ei sammu ja huomaat joko moottorin kierrosherkkyyden kadonneen tai moottorin tehon vähentyneen oleellisesti, selvitä seuraavien sivujen vianetsintätaulukoiden avulla häiriön todennäköinen syy. 20

22 MOOTTORIKELKAN KÄYTTÖ Moottorin ohjausjärjestelmän suojatoiminnot Vilkkuva MIL-varoitusvalo Vilkkuva MIL-varoitusvalo paljastaa turboahtimen ohjaus- tai anturijärjestelmässä olevan vian. Sen selvittämiseksi toimi seuraavasti: 1. Tarkasta kaikkien sähkökytkentöjen liitokset ja sähköjohtojen eristeiden kunto. 2. Tarkasta akun varaustila. Jos napajännite on laskenut liikaa, lataa tai vaihda akku. 3. Vertaa moottorin lämpötiloja suositusten mukaisiin. HUOMAA: MIL-varoitusvalon välkkymisestä huolimatta jatkettu ajoneuvon käyttäminen voi johtaa vakavaan moottorivaurioon. Vilkkuva MIL-varoitusvalo voi johtua myös turboahtimen hukkaporttia ohjaavan solenoidin (sijaitsee turbon puolella ilmansuodatinkoteloa) tai varsinaisen hukkaportin (sijaitsee turboahtimen alapuolella) letkujen liitosten irtoamisesta tai vaurioitumisesta. Jos letkut sekä niiden liitokset ovat kunnossa, ota yhteys valtuutettuun Polaris-huoltopisteeseen. HUOMAA: Älä muuta turboahtimen hukkaportin tehdasasetuksia. Niiden muuttaminen voi johtaa vakavaan moottorivaurioon. HUOMAA: Polaris suosittelee turboahdetuissa nelitahtimoottoreissa 98-oktaanisen bensiinin käyttämistä. Heikkolaatuisen bensiinin käytöstä mahdollisesti aiheutuvia moottorivaurioita ehkäistään moottorin huipputehoa rajoittamalla. Oire: Kelkan nopeus tai käytettävä kierrosalue rajoittunut Seuraavat viat tai toimintahäiriöt voivat aiheuttaa moottorin ohjausjärjestelmän varoitusvalon syttymisen. Moottorin vaurioiden ehkäisemiseksi ajoneuvon nopeutta tai moottorin kierrosaluetta rajoitetaan sekä turboahtimen ahtopainetta pienennetään. HUOM! IQ WIDETRAK MALLISSA EI TURBOAHDINTA Aiheuttaja Toiminto Max.nopeus (km/h) Peruutusvaihde kytketty Peruutus 19 Kelkan kaatumisessa aktivoitunut Suojaa moottoria kelkan moottorin suojapii- kaatuessa ri 59 Juuttuneen kaasuvivun kääntäminen väkisin tyhjäkäyntiasentoon Kaasuvivun turvakytkimen vika Kaasuvivun turvakytkimen aktivoituminen 29 Kaasuvivun turvakytkimen vika 50 Seuraus Moottorin ohjausjärjestelmä katkoo sytytystä, mikä rajoittaa ajoneuvon huippunopeutta. Rajoitettu ajoneuvon huippunopeus Ajoneuvon huippunopeuden rajoitin

23 MOOTTORIKELKAN KÄYTTÖ Moottorin ohjausjärjestelmän suojatoiminnot Moottorin ylikuumeneminen Moottorin ohjausjärjestelmään on ohjelmoitu jäähdytysnesteen ylikuumenemisen varoitus sekä moottorin suojatoiminnot. Ensimmäisessä vaiheessa mittaristossa syttyy varoitusvalo, seuraavaksi moottorin käynti heikkenee ja lopulta moottori saattaa sammua. Ylikuumenemisen varoitusvalon sytyttyä aja välittömästi syvään lumeen moottorin jäähdytyslaitteiston toiminnan tehostamiseksi. Voit myös pysäyttää moottorikelkan ja siirtää käsin lunta jäähdytyselementeille. Syy Seuraus Ylilämmön merkkivalo palaa Moottorin jäähdytysnesteen lämpötila alle 50 o C tai yli 95 o C. Imusarjan ilman lämpötila alle 0 o C tai yli 70 o C. Turboahtimessa kehittyy ylipainetta (Check Engine /MIL -varoitusvalo vilkkuu),turboa ei Widetrak mallissa. Moottorin suorituskyky heikkenee Polttoaineen puristuskestävyys liian alhainen (käytä korkeampioktaanista bensiiniä) Jos moottori yhä käy liian kuumana, moottorin ohjausjärjestelmä muuttaa sytytysennakkoa siten, että moottori alkaa käydä huonosti, pätkien. Jos se ei riitä ja vakavan moottorivaurion riski on ilmeinen, moottorin ohjausjärjestelmä sammuttaa moottorin. Tässä vaiheessa moottori starttaa vain kahdeksi (2 sek) sekunniksi kerrallaan. Moottorin käyntihäiriöiden tulkinta Näyttö Esiintyy nopeudessa (km/h) Moottorin lämpötila o C Selitys Vilkkuva ylilämmön merkkivalo yli Moottorin jäähdytysnesteen lämpötila nousee yli raja-arvon Vilkkuva ylilämmön merkkivalo yhdessä moottorin pätkimisen kanssa yli Moottorin jäähdytysnesteen lämpötila nousee yli raja-arvon ja moottorinohjauksen suojapiiri rajoittaa moottorin käyntinopeutta 22

24 MOOTTORIKELKAN KÄYTTÖ Mittaristo Kohde 1 Analoginen näyttö 2 Digitaalinen näyttö Moottorin ohjausjärjestelmän (MIL / Check 3 Engine) varoitusvalo Öljymäärän varoitusvalo 4 (2-tahtimallit) Ylikuumenemisen 5 varoitusvalo 6 Jarrun merkkivalo 7 Peruutuksen merkkivalo 8 Kaukovalojen merkkivalo HUOMAA: Kaasutinmalleissa ei ole digitaalinäyttöä, vaan mittarin oikealla puolella ovat moottorin ylikuunemisen (ylempi) sekä peruutusvaihteen merkkivalot. Digitaalinen näyttö Kohde 1 Kierrosluku tai nopeus Korkeus merenpinnasta (lisävaruste) Huoltoväli 2 Sähköjärjestelmän jännite 3 Huippuarvomuistin näytöt MPH - Mailia/h KPH - Kilometriä/h RPM - Moottorin kierrosluku 4 Ulkoilman lämpötila (lisävaruste) Moottorin lämpötila Asteet Celsius / Fahrenheit 5 Matkamittarin yksikkönäyttö, Maili / Kilometri 6 Monitoiminäyttö: Kello Osamatkamittarit 1/2/F Huoltovälimuistutus Korkeus merenpinnasta näyttö 7 Polttoainemittari / ahtopainemittari 23

25 MOOTTORIKELKAN KÄYTTÖ Mittaristo Ajotietokoneen käyttö Ajotietokoneen eri näyttöjä voi selailla painamalla ohjaustangon vasemmalla puolella olevan sähkökatkaisimien ryhmän alimmaiseksi sijoitetusta keinukatkaisimesta moottorin käydessä. Keinukatkaisimen yläosaa painamalla (MODE) selataan ajotietokoneen toimintoja eri valikoista = NÄYTTÖ. Keinukatkaisimen alaosaa painamalla (SET) nollataan eri toimintojen muisti tai asetetaan kellonaika = ASETUS. Mittayksikön valinta Ajotietokoneeseen voi valita joko eurooppalaisen metrisen tai anglosaksinen mittajärjestelmän mukaiset yksiköt. Selaa haluttu näyttö (mph, kph tai lämpötila C/F) ja paina keinukytkimen yläosaa (MODE-asento) noin 10 sekuntia yhtäjaksoisesti. Nopeusmittari / Kierroslukumittari Nopeusmittarin ja kierroslukumittarin näyttöjä voi seurata joko analogisena viisarinäytöllä tai digitaalisena nestekidenäytöllä. Jos nopeusmittarin näytöksi on valittu analoginen, digitaalinen näyttö näyttää automaattisesti kierroslukua (vaihtoehto 1). Jos kierroslukumittari toimii analogisesti, nopeuslukemat näytetään automaattisesti nestekidenäytöllä (vaihtoehto 2). Näyttötavan vaihto tapahtuu painamalla NÄYTTÖ (MODE)-nappia noin 3 sekuntia. Kun nappi vapautetaan, uusi asetus aktivoituu ja näytön taustaväri vaihtuu. Katso taulukko. Vaihtoehto Analogimittari Digitaalinäyttö Analoginen näyttö Digitaalinen näyttö 1 Nopeus Kierrosluku 2 Kierrosluku Nopeus 24 Sininen "mph" tai "kph" Punainen "X 100 rpm" Sininen taustavalo Punainen taustavalo

26 MOOTTORIKELKAN KÄYTTÖ Mittaristo Ajotietokoneen käyttö Mittarinäytön ohjelmat Painamalla NÄYTTÖ -nappia voit selata kolmea ajotietokoneen toimintoa: Suoritukset (Performance), Moottori ja Historia. Jokainen toiminto säilyy näytössä kunnes toinen näyttö valitaan. Suoritukset-näyttö Suoritukset-valikossa (Performance) voit selata SET-toiminnon avulla kellon, matkamittarin, kahden osamatkamittari ja tankissa olevalla polttoaineella kuljettavan matkan näyttöjä. Matkamittari Matkamittari ilmoittaa moottorikelkalla ajetun kokonaismatkan sen valmistumisen jälkeen. Matkamittaria ei voi nollata. Osamatkamittarin asetukset Osamatkamittareita 1 ja 2 voidaan käyttää esimerkiksi polttoaineen kulutuksen tai kuljetun matkan seuraamiseen. Osamatkamittarien nollaaminen tapahtuu seuraavasti: 1. Valitse näyttöön joko osamatka 1 tai osamatka Paina NÄYTTÖ (MODE)-nappia noin kaksi sekuntia. Polttoaineen määrän varoitusvalon lisätoiminto Kun polttoaineen määrä tankissa vähenee, niin osamatkamittarin näytöön ilmestyy F-kirjain ja mittari alkaa nyttää ajettuja kilometreja siitä hetkestä kun polttoainetankissa on ollut jäljellä noin neljäsosa sen tilavuudesta. Polttoainemittarin näytön viimeinen "tolppa" alkaa vilkkua, kun säiliössä on jäljellä noin 1/8 säiliön tilavuudesta. Kun polttoainetankki täytetään vähintään ¼ täyteen, osamatkamittari F nollautuu ja polttoainemittarin alimman palkin vilkkuminen loppuu. 25

27 MOOTTORIKELKAN KÄYTTÖ Mittaristo Ajotietokoneen käyttö Kellon asetus 1. Valitse näytöksi kellonaika. Paina ASETUS nappia 5 sekuntia. 2. Kun tunteja ilmaiseva lukema alkaa vilkkua, paina ASETUS -nappia kerran lisätäksesi 1 tunnin. Jos haluat lisätä useamman tunnin, paina ASETUS nappia jatkuvasti. Lukema kasvaa 0,2 s. välein. 3. Kun oikea lukema tulee näyttöön, paina NÄYTTÖ -nappia kerran tallentaaksesi lukeman. Samalla asetus siirtyy minuuttilukemaan. 4. Aseta minuutit samalla tavalla kuin tunnit. 5. Kun asetus on täydellisesti suoritettu, paina NÄYTTÖ -nappia KERRAN asetusten tallentamiseksi. Jos NÄYTTÖ -nappia ei paineta 10s. sisällä viimeisen yksikön muuttamisen jälkeen, kelloon tallentuu automaattisesti uusi asetus. Moottorin seuranta Ajotietokone seuraa automaattisesti moottorin tapahtumia. Ajotietokoneen näytöltä voi seurata jäähdytysnesteen lämpöä, moottorin käyttötunteja, sähköjärjestelmän jännitetasoa ja polttoaineen määrää. Joissakin malleissa on varusteena korkeus- ja ulkoilman lämpötila-anturit. Toiminnat mahdollistavat ulkoilman lämpötilan ja kelkan sijainnin seuraamisen suhteessa merenpinnan tasoon. Toiminnot saa käyttöön valitsemalla Moottori-ohjelman ja siitä ASETUS -napin painalluksilla lämpötila - ja korkeusnäytöt. Ajotuntimittari Ajotuntimittari kertoo ajoneuvon moottorin kokonaiskäyttötunnit. Tämä mittari ei ole nollattavissa. Moottorin lämpötilamittari Lämpömittari mittaa moottorin jäähdytysnesteen lämpötilan. Turbon ahtopainemittari Nelitahtimoottorisessa mallissa voi seurata turboahtimen paineen hetkistä määrää valitsemalle näytölle Boost -toiminnon. Ahtopainemittarina toimii tällöin mittariston oikeassa alakulmassa oleva polttoainemittari. 26

28 MOOTTORIKELKAN KÄYTTÖ Mittaristo Ajotietokoneen käyttö Historia-ohjelma Tämä ohjelma näyttää automaattisesti sähköjärjestelmän jännitetason ja polttoaineen määrän. Historia ohjelmaan tallentuvat tiedot kelkalla ajetusta huippunopeudesta sekä suurimmasta moottorin kierrosluvusta. Lisäksi Historia ohjelmaan kirjautuvat tehdyt huollot. Kun olet valinnut Historia ohjelman näytön, voit selata ASETUS nappia painamalla ajotietoko-neen muistista kelkan suurimman nopeuden ja moottori käyntikierrosten huippulukeman sekä huoltoväliasetuksen. Huippuarvot tallentuvat ajotietokoneen muistiin automaattisesti. Suurimman nopeuden/kierrosluvun nollaus Valitse näytöksi MAX KPH (tai MAX MPH) tai MAX RPM. Valitun näytön nollaus tapahtuu painamalla ASETUS nappia noin 3 sekuntia yhtäjaksoisesti. Sekä nopeus- että kierroslukumuistit nollautuvat samanaikaisesti. Muista nollata mittarit aina ennen ajamista, jos haluat tallentaa tuoreempien ajosuoritusten tietoja HUOMAA Sähköiset häiriöt voivat aiheuttaa satunnaisesti haamunäyttöjä huippuarvojen muistiin. Huoltovälien muistutin Ajotietokone tallentaa moottorin käyttötunnit ja laskee tulevat huollot sille syötetyn tiedon perusteella. Määrättyjen ajotuntien täytyttyä matkamittarinäyttöön ilmestyy vilkkuva teksti "SErVCE" ja varoitusvalo "ENG" vilkkuu 5 s. ajan aina kun moottori käynnistetään. Tämä toistuu kunnes huoltovälien muistutin on nollattu. Huoltovälimuistutuksen nollaus: 1. Selaa huoltovälin muistutin näyttöön. 2. Paina ASETUS -nappia 10 s. yhtäjaksoisesti, vaikka näyttö alkaa vilkkua. 3. Kun näyttö lopettaa vilkkumisen, vapauta nappi. Huoltoväli on nollattu. Huoltovälin asetus: 1. Valitse näyttöön huoltovälien muistutin. 2. Paina ASETUS -nappia pohjassa 5 sekuntia, kunnes tunnit alkaa vilkkumaan. 3. Vapauta nappi välittömästi. 4. Paina nappia uudestaan lisätäksesi huoltoväliin 50 h jakson, max. 5 kertaa. 27

29 MOOTTORIKELKAN KÄYTTÖ Mittaristo Ajotietokoneen käyttö Huoltovälien muistutin HUOMAA: Suurin huoltoväli on 250 h. Poistaaksesi huoltovälien muistutuksen käytöstä, paina ASETUS nappia kerran sen jälkeen kun 250 h on näytössä. Näyttöön ilmestyy sana "OFF", pois päältä. Ulkoilmanlämpötila (jos varusteena) Mittari näyttää vallitsevan ulkolämpötilan. Jos haluat vaihtaa mittayksikön (fahrenheit/celcius), paina NÄYTTÖ -nappia 10 sekuntia yhtäjaksoisesti. Korkeusmittari (jos varusteena) Korkeusmittari seuraa ilmanpaineen vaihtelua. Sen voi säätää päivittäisen ilmanpaineen vaihtelun huomioiseksi. Korkeusmittari ilmaisee suhteellisen korkeuden muutoksen +/- 396 metrin välillä verrattuna annettuun asetukseen. Kuljettaja voi kalibroida korkeusmittarin vastaamaan sen hetkistä ilmakehän painetta. Mittarin tarkkuus on säädön jälkeen +/- 91 m. 1. Mene Moottorin seuranta -ohjelmaan ja valitse korkeusnäyttö (altimeter display). 2. Paina ASETUS -nappia 5 sekuntia yhtäjaksoisesti. 3. Kun numeronäyttö alkaa vilkkua, paina ASETUS-nappia kerran lisätäksesi korkeutta 15 m askelin. Jatkuva painaminen lisää korkeutta 0,1 sekunnin välein. Säädä korkeusnäyttö 15 m tarkkuudella tiedossa olevasta sijainnista. HUOMAA: Jos moottorikelkalla noustaan yli 396 metriä asetetusta korkeudesta, korkeusmittarin seuraava säätö tapahtuu -396 m alkuperäisestä korkeusasetuksesta. 4. Vahvista muutokset painamalla NÄYTTÖ -nappia kerran. Jos sitä ei paineta 5 sekunnin sisällä viimeksi tehdystä muutoksesta, uusi asetus tallentuu automaattisesti. Jos haluat vaihtaa korkeusmittarin mittayksikön, paina NÄYTTÖ -nappia 10 sekuntia yhtäjaksoisesti. Mittayksikön vaihtuessa näyttöön syttyy "Alt"-symboli. 28

30 MOOTTORIKELKAN KÄYTTÖ Mittariston pariston vaihto Mittariston puhdistus Mittariston pariston vaihto Mittariston kellotoiminnon häiriöiden syy on yleensä toimintoa varmistavan pariston tyhjeneminen. Se on vaihdettava. Uuden pariston voit hankkia Polaris-kauppiaaltasi. 1. Irrota mittariston johtosarjan tuki kuomun sisäpuolelta. 2. Paikallista musta paristosuoja (A), joka sijaitsee noin noin 8 cm pääjohtosarjan liitännästä mittarin suuntaan. Suojaan liittyyvät punainen ja ruskea-valkoinen johto. 3. Katkaise nippuside (B) suojan päältä. 4. Leikkaa varovasti suojan alaosa auki johtojen vastakkaiselta puolelta jotta erotat lämpökäsitellyn sauman. Paina suojan kulmia jotta saisit pariston (C) näkyviin. Paina mieleesi pariston asento ennen irrotusta. Kello ei toimi, jos paristo asennetaan väärin päin. 5. Tartu paristoon nokkapihdeillä ja käännä sitä, jotta pariston kulma nousee ulos kotelostaan. Vedä paristo varovasti ulos. Paristo ei irtoa kotelostaan, jos sen toista päätä ei irrota ensin. Kun irrotat paristoa, pidä kiinni pariston kotelosta, älä sähköjohdoista. Väärän työskentelytavan seurauksena voivat sähköjohdot irrota kotelosta. 6. Asenna uusi paristo koteloon. 7. Varmista pariston kotelon tiiviys esim. ilmastointiteipillä. 8. Varmistu tiivistetyn pariston kotelon saumakohdan asettuminen tiiviisti vasten johtosarjan suojusta. 9. Asenna pariston kotelo nippusiteellä johtosarjaan, samalla tavalla kuin se oli asennettu ennen irrotusta. Varmista johtojen vapaa liikkuminen. Mittariston puhdistus 1. Pyyhi mittariston pinta tarvittaessa puhtaalla, pehmeällä pyyhkeellä ja käytä tarvittaessa mietoa saippuavettä. Kuivaa puhtaalla, pehmeällä pyyhkeellä. 2. Puhdista takaosa tarvittaessa puhtaalla, pehmeällä pyyhkeellä ja miedolla saippuavedellä. Älä irrota mittariston takaosan johtosarjaa tai sen kumisuojusta. 3. Älä käytä paineistettua vettä takaosan puhdistukseen. HUOMAA: Älä suuntaa mittaristoon korkeapainepesurin suihkua, mittaristoon tunkeutuva vesi voi vaurioittaa sitä. Älä käytä alkoholi/liuotinpohjaisia aineita mittariston puhdistukseen. Mittaristolle roiskunut polttoaine on välittömästi puhdistettava. Älä käytä huoltokemikaaleja tai spray-tuotteita mittariston lasin puhdistukseen. 29

31 MOOTTORIKELKAN KÄYTTÖ Etujousituksen säädöt Etujousituksen säädöt Iskunvaimennuksen ja jousituksen säädöt mahdollistavat ajo-ominaisuuksien hienosäädön ajotavan ja olosuhteiden sekä kelkkaan kohdistuvan kuorman mukaan. Säätötoimet tulisi aina aloittaa tehtaan vakioasetuksista. Alustan toimintaa tulee kokeilla suunnitelmallisesti samoissa olosuhteissa jokaisen tehdyn säädön jälkeen niin kauan, että tyydyttävät ajoominaisuudet saavutetaan. Polaris suosittelee moottorikelkalle n. 250 km sisäänajoa ja kaikkien iskunvaimennuksen rakenteiden rasvaamista ennen iskunvaimennuksen ja alustan säätötoimenpiteitä Säädöt tulee tehdä yksi kerrallaan, jotta säädön todellinen vaikutus ajo-ominaisuuksiin voidaan selkeästi havaita. Etujousitus koostuu: - suksista (1) - iskunvaimentajista/jousista (2) - pallonivelistä (3) - suksien tukivarsista (4 ja 5) Etujousituksen toimintaa voidaan muuttaa säätämällä: - iskunvaimentajia, joko ulkoisesta säätöruuvista tai nupista, vaimentajan venttiililevystöä (simmipakkaa) muuttamalla (mallit joissa on purettavat vaimentajat) tai vaimentajan kammioiden painetta muuttamalla (ilma- ja kaasutäytteiset vaimentimet). - jousien esijännitystä - suksien haritusta - olkatapin pystykallistumaa eli camberkulmaa. HUOMAA: Tässä käytetyt kuvat ovat yleiskuvia, mallikohtaiset poikkeamat mahdollisia. Parhaat ajo-ominaisuudet saadaan mahdollisimman pienellä jousen esijännityksellä. Suksen iskunvaimentajan liikerata olisi saatava kokonaisuudessaan käyttöön. Iskunvaimennus saa satunnaisesti pohjata kevyesti. Voit tarkistaa joustoliikkeen pituuden nostamalla iskunvaimentimen varren pohjaanlyöntikumin kiinni iskunvaimentimen runko-osaan. Tarkasta ajon jälkeen onko kumi laskeutunut varren alaosaan. Jos se on tiiviisti alkuperäisellä paikallaan, jousituksen liikevara on täysin käytössä. 30

32 MOOTTORIKELKAN KÄYTTÖ Etujousituksen säädöt Iskunvaimentimen osat 1. Kiinnityskorvake 2. Iskunvaimentajan runko-osa 3. Jousen esijännityksen säätö-mutteri 4. Jousi 5. Iskunvaimentimen männän varsi 6. Pohjaanlyöntikumi Jousen esijännityksen säätö Etujousen esijännityksen lisäys lisää suksipainetta. Esijännityksen pienentäminen vähentää vastaavasti suksipainetta. Aina kun säädät esijännitystä, tee se molemmille puolille samalla tavalla (yhtä paljon). Jousen esijännitystä lisätään kiertämällä jousen esijännityksen mutteria kiinni. Vastaavasti mutteria löysäämällä jousen esijännitys pienenee. Kuvassa A löysä jousi = pieni esijännitys. Vastaavasti kuvassa B jousta on kiristetty voimakkaasti = suuri esijännitys. Liian kireä jousi (suuri esijännitys) voi huonontaa etujousituksen toimintaa ja kelkan hallittavuutta. Älä koskaan kiristä esijännitystä enempää kuin 25 mm tehtaan perusasetuksesta. HUOMAA: Jousen esijännityksen säätömutterin yläpuolelle on jäätävä vähintään yksi täysi kierre näkyviin. Kierteiden yli kiristetty säätömutteri voi tuhota kierteet. Väärä asennus mitätöi takuun. 31

33 MOOTTORIKELKAN KÄYTTÖ Etujousituksen säädöt Iskunvaimennuksen säätö Joidenkin mallien iskunvaimentimet ovat säädettävissä. Säätönupit tai -ruuvit voivat olla esimerkiksi lisäsäiliössä tai iskunvaimentimen runko-osassa. Säädön kiertäminen vastapäivään pehmentää iskun- tai paluuvaimennusta. Kierto myötäpäivään jäykentää vaimennusta. Etujousituksen pohjatessa kierrä vaimennuksen säätönuppia (ruuvia) vähän tiukemmalle. Koeaja ja muuta säätöä tarvittaessa. Säädä aina etujousituksen molemmat puolet samanlaisiksi! Kaasu- ja ilmatäytteiset vaimentimet Kaasuiskunvaimentimien iskun- ja paluuvaimennuksien säädöt vaativat iskunvaimentimien mäntien simmipakkaelementtien muuttamista. Erikoistyökaluja vaativa työ tulee teettää valtuutetussa huoltopisteessä. Kaasutäytteisten iskunvaimentajien sisäinen paine vaihtelee jonkin verran käyttölämpötilan mukaan. Varsinkin Walker Evans Air-vaimentimilla saattaa ilmetä jousituksen kantavuuden pienentymistä erittäin kylmissä olosuhteissa. Tällä ei ole vaikutusta iskunvaimennuksen toimintaan. HUOMAA: Urheilullisten mallien iskunvaimentimet tulee huollattaa vuosittain asiantuntevassa huoltopisteessä. HUOMAA: Molemmat suksien iskunvaimentajat tulee huollattaa yhtä aikaa samassa paikassa, myös siinä tapauksessa, jos vain toiseen vaimentimeen tulee nestevuoto tai muu vaurio. HUOMAA: Walker Evans Air vaimentimien painekammioiden täyttö tulee tehdä aina asianmukaisella, iskunvaimentimien huoltoon tarkoitetulla typpikaasun annostelulaitteella. Jokaisen tarkastuksen yhteydessä pieni määrä typpikaasua pääsee vaimentimesta. Se muuttaa iskunvaimentajan ominaisuuksia, minkä takia typpikaasua täytyy lisätä vaimentimeen. 32
