800 AXYS SKS 155 / 155 LE 800 AXYS PRO RMK 155 / 155 LE 800 AXYS PRO RMK 163 / 163 LE 800 AXYS RMK ASSAULT 155 OMISTAJAN KÄSIKIRJA

Koko: px
Aloita esitys sivulta:

Download "800 AXYS SKS 155 / 155 LE 800 AXYS PRO RMK 155 / 155 LE 800 AXYS PRO RMK 163 / 163 LE 800 AXYS RMK ASSAULT 155 OMISTAJAN KÄSIKIRJA"

Transkriptio

1 AXYS SKS 155 / 155 LE 800 AXYS PRO RMK 155 / 155 LE 800 AXYS PRO RMK 163 / 163 LE 800 AXYS RMK ASSAULT 155 OMISTAJAN KÄSIKIRJA

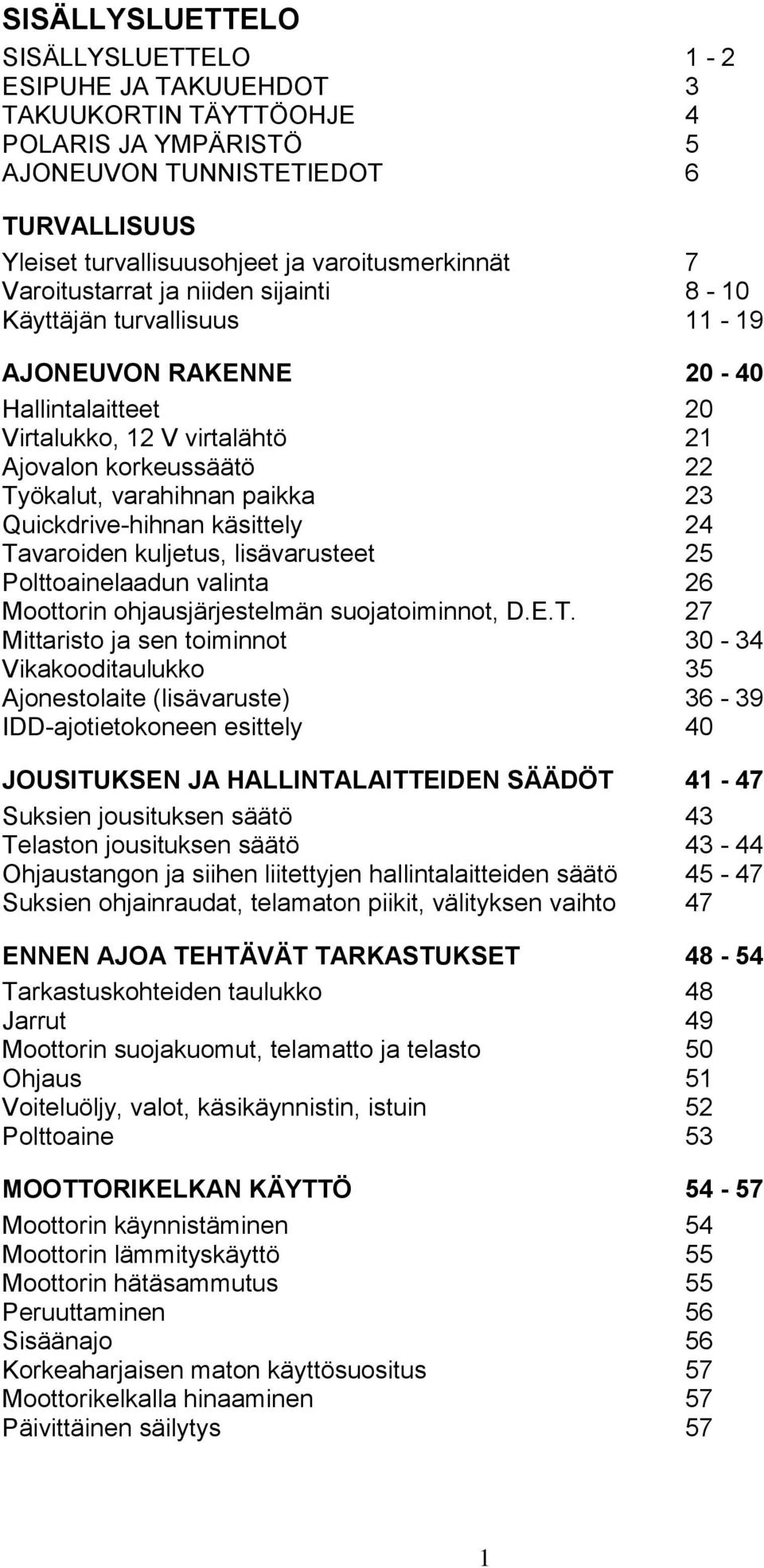

2 SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1-2 ESIPUHE JA TAKUUEHDOT 3 TAKUUKORTIN TÄYTTÖOHJE 4 POLARIS JA YMPÄRISTÖ 5 AJONEUVON TUNNISTETIEDOT 6 TURVALLISUUS Yleiset turvallisuusohjeet ja varoitusmerkinnät 7 Varoitustarrat ja niiden sijainti 8-10 Käyttäjän turvallisuus AJONEUVON RAKENNE Hallintalaitteet 20 Virtalukko, 12 V virtalähtö 21 Ajovalon korkeussäätö 22 Työkalut, varahihnan paikka 23 Quickdrive-hihnan käsittely 24 Tavaroiden kuljetus, lisävarusteet 25 Polttoainelaadun valinta 26 Moottorin ohjausjärjestelmän suojatoiminnot, D.E.T. 27 Mittaristo ja sen toiminnot Vikakooditaulukko 35 Ajonestolaite (lisävaruste) IDD-ajotietokoneen esittely 40 JOUSITUKSEN JA HALLINTALAITTEIDEN SÄÄDÖT Suksien jousituksen säätö 43 Telaston jousituksen säätö Ohjaustangon ja siihen liitettyjen hallintalaitteiden säätö Suksien ohjainraudat, telamaton piikit, välityksen vaihto 47 ENNEN AJOA TEHTÄVÄT TARKASTUKSET Tarkastuskohteiden taulukko 48 Jarrut 49 Moottorin suojakuomut, telamatto ja telasto 50 Ohjaus 51 Voiteluöljy, valot, käsikäynnistin, istuin 52 Polttoaine 53 MOOTTORIKELKAN KÄYTTÖ Moottorin käynnistäminen 54 Moottorin lämmityskäyttö 55 Moottorin hätäsammutus 55 Peruuttaminen 56 Sisäänajo 56 Korkeaharjaisen maton käyttösuositus 57 Moottorikelkalla hinaaminen 57 Päivittäinen säilytys 57 1

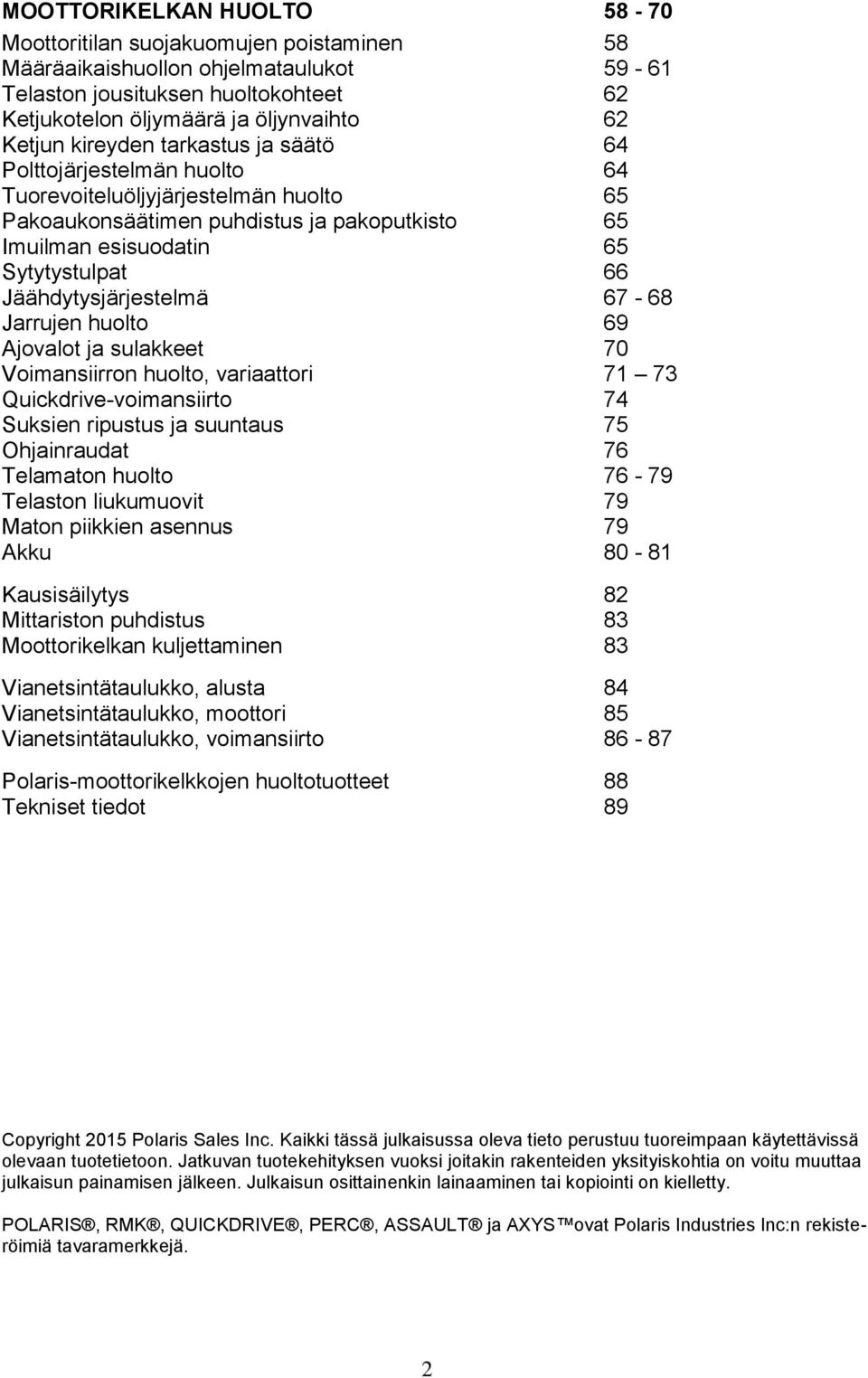

3 MOOTTORIKELKAN HUOLTO Moottoritilan suojakuomujen poistaminen 58 Määräaikaishuollon ohjelmataulukot Telaston jousituksen huoltokohteet 62 Ketjukotelon öljymäärä ja öljynvaihto 62 Ketjun kireyden tarkastus ja säätö 64 Polttojärjestelmän huolto 64 Tuorevoiteluöljyjärjestelmän huolto 65 Pakoaukonsäätimen puhdistus ja pakoputkisto 65 Imuilman esisuodatin 65 Sytytystulpat 66 Jäähdytysjärjestelmä Jarrujen huolto 69 Ajovalot ja sulakkeet 70 Voimansiirron huolto, variaattori Quickdrive-voimansiirto 74 Suksien ripustus ja suuntaus 75 Ohjainraudat 76 Telamaton huolto Telaston liukumuovit 79 Maton piikkien asennus 79 Akku Kausisäilytys 82 Mittariston puhdistus 83 Moottorikelkan kuljettaminen 83 Vianetsintätaulukko, alusta 84 Vianetsintätaulukko, moottori 85 Vianetsintätaulukko, voimansiirto Polaris-moottorikelkkojen huoltotuotteet 88 Tekniset tiedot 89 Copyright 2015 Polaris Sales Inc. Kaikki tässä julkaisussa oleva tieto perustuu tuoreimpaan käytettävissä olevaan tuotetietoon. Jatkuvan tuotekehityksen vuoksi joitakin rakenteiden yksityiskohtia on voitu muuttaa julkaisun painamisen jälkeen. Julkaisun osittainenkin lainaaminen tai kopiointi on kielletty. POLARIS, RMK, QUICKDRIVE, PERC, ASSAULT ja AXYS ovat Polaris Industries Inc:n rekisteröimiä tavaramerkkejä. 2

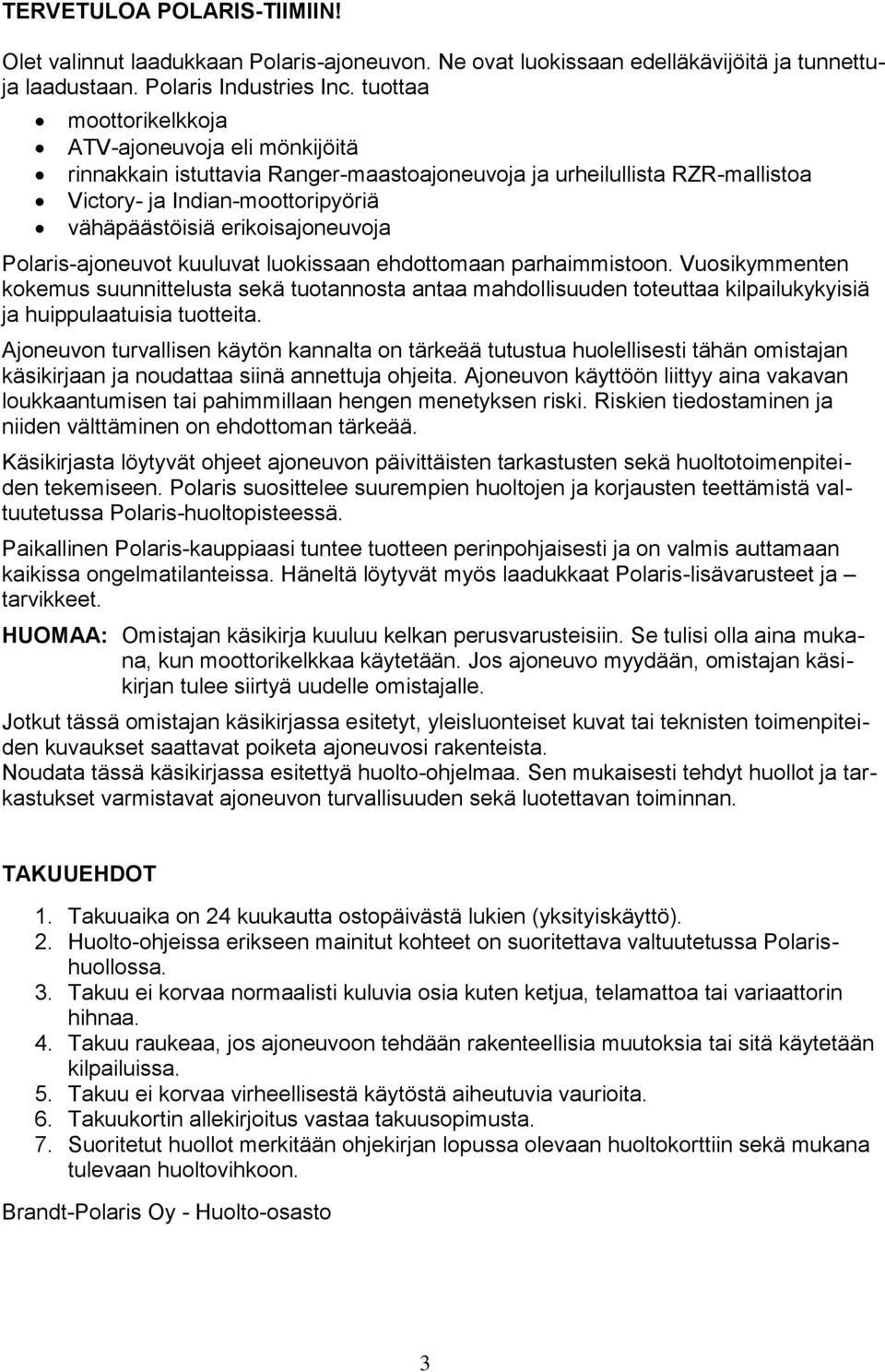

4 TERVETULOA POLARIS-TIIMIIN! Olet valinnut laadukkaan Polaris-ajoneuvon. Ne ovat luokissaan edelläkävijöitä ja tunnettuja laadustaan. Polaris Industries Inc. tuottaa moottorikelkkoja ATV-ajoneuvoja eli mönkijöitä rinnakkain istuttavia Ranger-maastoajoneuvoja ja urheilullista RZR-mallistoa Victory- ja Indian-moottoripyöriä vähäpäästöisiä erikoisajoneuvoja Polaris-ajoneuvot kuuluvat luokissaan ehdottomaan parhaimmistoon. Vuosikymmenten kokemus suunnittelusta sekä tuotannosta antaa mahdollisuuden toteuttaa kilpailukykyisiä ja huippulaatuisia tuotteita. Ajoneuvon turvallisen käytön kannalta on tärkeää tutustua huolellisesti tähän omistajan käsikirjaan ja noudattaa siinä annettuja ohjeita. Ajoneuvon käyttöön liittyy aina vakavan loukkaantumisen tai pahimmillaan hengen menetyksen riski. Riskien tiedostaminen ja niiden välttäminen on ehdottoman tärkeää. Käsikirjasta löytyvät ohjeet ajoneuvon päivittäisten tarkastusten sekä huoltotoimenpiteiden tekemiseen. Polaris suosittelee suurempien huoltojen ja korjausten teettämistä valtuutetussa Polaris-huoltopisteessä. Paikallinen Polaris-kauppiaasi tuntee tuotteen perinpohjaisesti ja on valmis auttamaan kaikissa ongelmatilanteissa. Häneltä löytyvät myös laadukkaat Polaris-lisävarusteet ja tarvikkeet. HUOMAA: Omistajan käsikirja kuuluu kelkan perusvarusteisiin. Se tulisi olla aina mukana, kun moottorikelkkaa käytetään. Jos ajoneuvo myydään, omistajan käsikirjan tulee siirtyä uudelle omistajalle. Jotkut tässä omistajan käsikirjassa esitetyt, yleisluonteiset kuvat tai teknisten toimenpiteiden kuvaukset saattavat poiketa ajoneuvosi rakenteista. Noudata tässä käsikirjassa esitettyä huolto-ohjelmaa. Sen mukaisesti tehdyt huollot ja tarkastukset varmistavat ajoneuvon turvallisuuden sekä luotettavan toiminnan. TAKUUEHDOT 1. Takuuaika on 24 kuukautta ostopäivästä lukien (yksityiskäyttö). 2. Huolto-ohjeissa erikseen mainitut kohteet on suoritettava valtuutetussa Polarishuollossa. 3. Takuu ei korvaa normaalisti kuluvia osia kuten ketjua, telamattoa tai variaattorin hihnaa. 4. Takuu raukeaa, jos ajoneuvoon tehdään rakenteellisia muutoksia tai sitä käytetään kilpailuissa. 5. Takuu ei korvaa virheellisestä käytöstä aiheutuvia vaurioita. 6. Takuukortin allekirjoitus vastaa takuusopimusta. 7. Suoritetut huollot merkitään ohjekirjan lopussa olevaan huoltokorttiin sekä mukana tulevaan huoltovihkoon. Brandt-Polaris Oy - Huolto-osasto 3

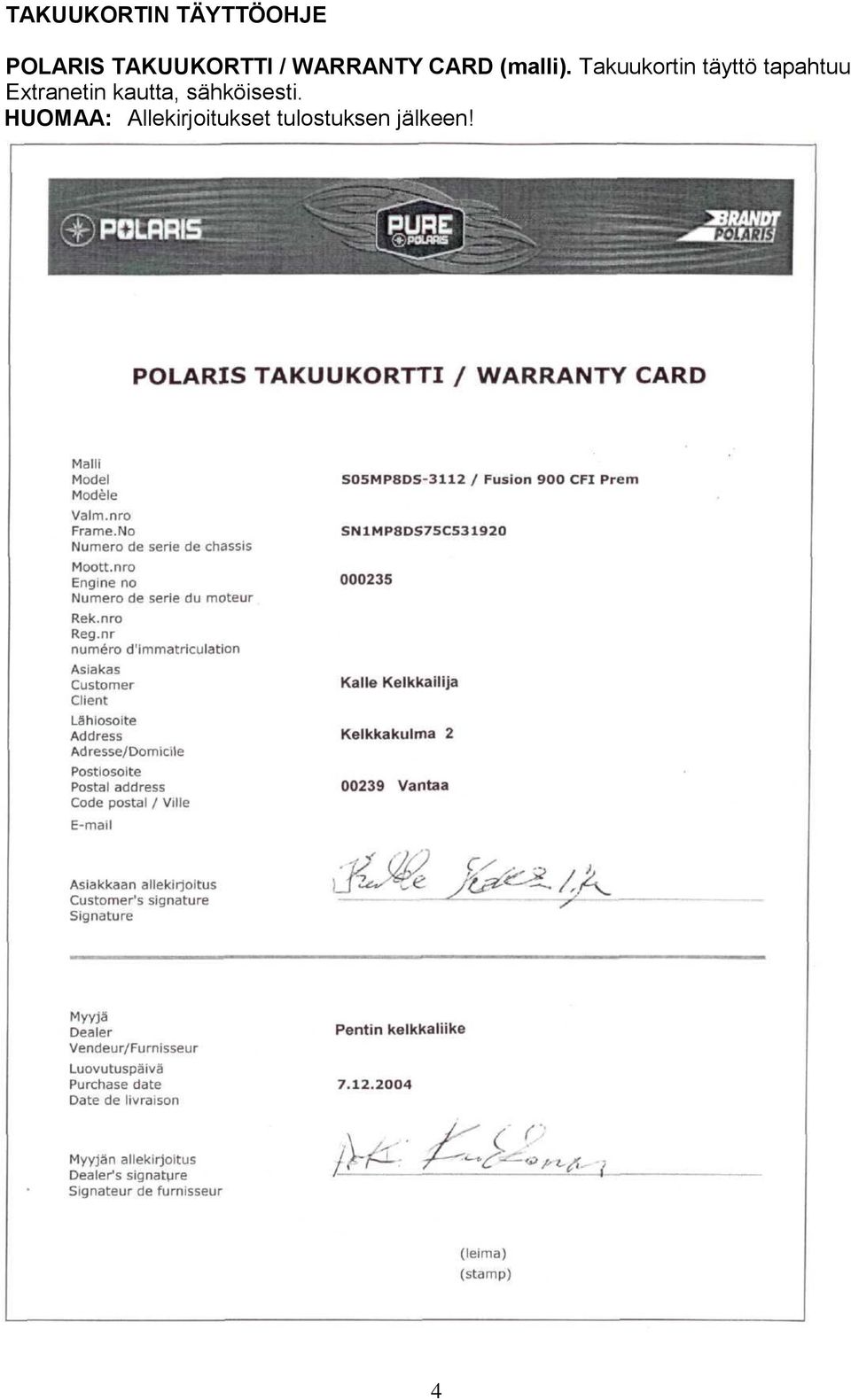

5 TAKUUKORTIN TÄYTTÖOHJE POLARIS TAKUUKORTTI / WARRANTY CARD (malli). Takuukortin täyttö tapahtuu Extranetin kautta, sähköisesti. HUOMAA: Allekirjoitukset tulostuksen jälkeen! 4

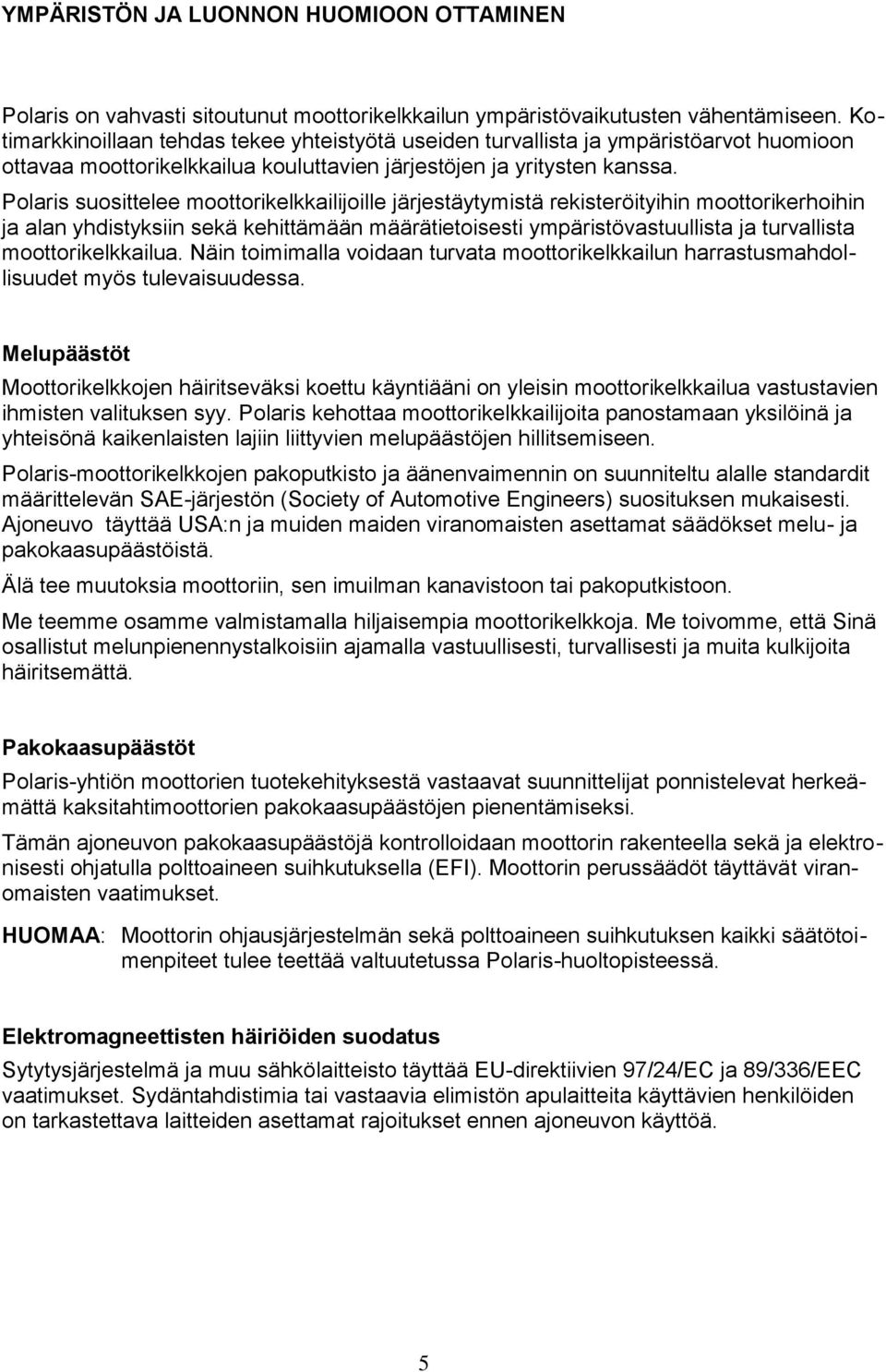

6 YMPÄRISTÖN JA LUONNON HUOMIOON OTTAMINEN Polaris on vahvasti sitoutunut moottorikelkkailun ympäristövaikutusten vähentämiseen. Kotimarkkinoillaan tehdas tekee yhteistyötä useiden turvallista ja ympäristöarvot huomioon ottavaa moottorikelkkailua kouluttavien järjestöjen ja yritysten kanssa. Polaris suosittelee moottorikelkkailijoille järjestäytymistä rekisteröityihin moottorikerhoihin ja alan yhdistyksiin sekä kehittämään määrätietoisesti ympäristövastuullista ja turvallista moottorikelkkailua. Näin toimimalla voidaan turvata moottorikelkkailun harrastusmahdollisuudet myös tulevaisuudessa. Melupäästöt Moottorikelkkojen häiritseväksi koettu käyntiääni on yleisin moottorikelkkailua vastustavien ihmisten valituksen syy. Polaris kehottaa moottorikelkkailijoita panostamaan yksilöinä ja yhteisönä kaikenlaisten lajiin liittyvien melupäästöjen hillitsemiseen. Polaris-moottorikelkkojen pakoputkisto ja äänenvaimennin on suunniteltu alalle standardit määrittelevän SAE-järjestön (Society of Automotive Engineers) suosituksen mukaisesti. Ajoneuvo täyttää USA:n ja muiden maiden viranomaisten asettamat säädökset melu- ja pakokaasupäästöistä. Älä tee muutoksia moottoriin, sen imuilman kanavistoon tai pakoputkistoon. Me teemme osamme valmistamalla hiljaisempia moottorikelkkoja. Me toivomme, että Sinä osallistut melunpienennystalkoisiin ajamalla vastuullisesti, turvallisesti ja muita kulkijoita häiritsemättä. Pakokaasupäästöt Polaris-yhtiön moottorien tuotekehityksestä vastaavat suunnittelijat ponnistelevat herkeämättä kaksitahtimoottorien pakokaasupäästöjen pienentämiseksi. Tämän ajoneuvon pakokaasupäästöjä kontrolloidaan moottorin rakenteella sekä ja elektronisesti ohjatulla polttoaineen suihkutuksella (EFI). Moottorin perussäädöt täyttävät viranomaisten vaatimukset. HUOMAA: Moottorin ohjausjärjestelmän sekä polttoaineen suihkutuksen kaikki säätötoimenpiteet tulee teettää valtuutetussa Polaris-huoltopisteessä. Elektromagneettisten häiriöiden suodatus Sytytysjärjestelmä ja muu sähkölaitteisto täyttää EU-direktiivien 97/24/EC ja 89/336/EEC vaatimukset. Sydäntahdistimia tai vastaavia elimistön apulaitteita käyttävien henkilöiden on tarkastettava laitteiden asettamat rajoitukset ennen ajoneuvon käyttöä. 5

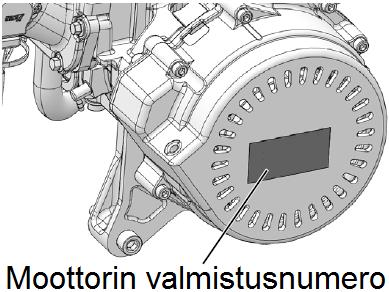

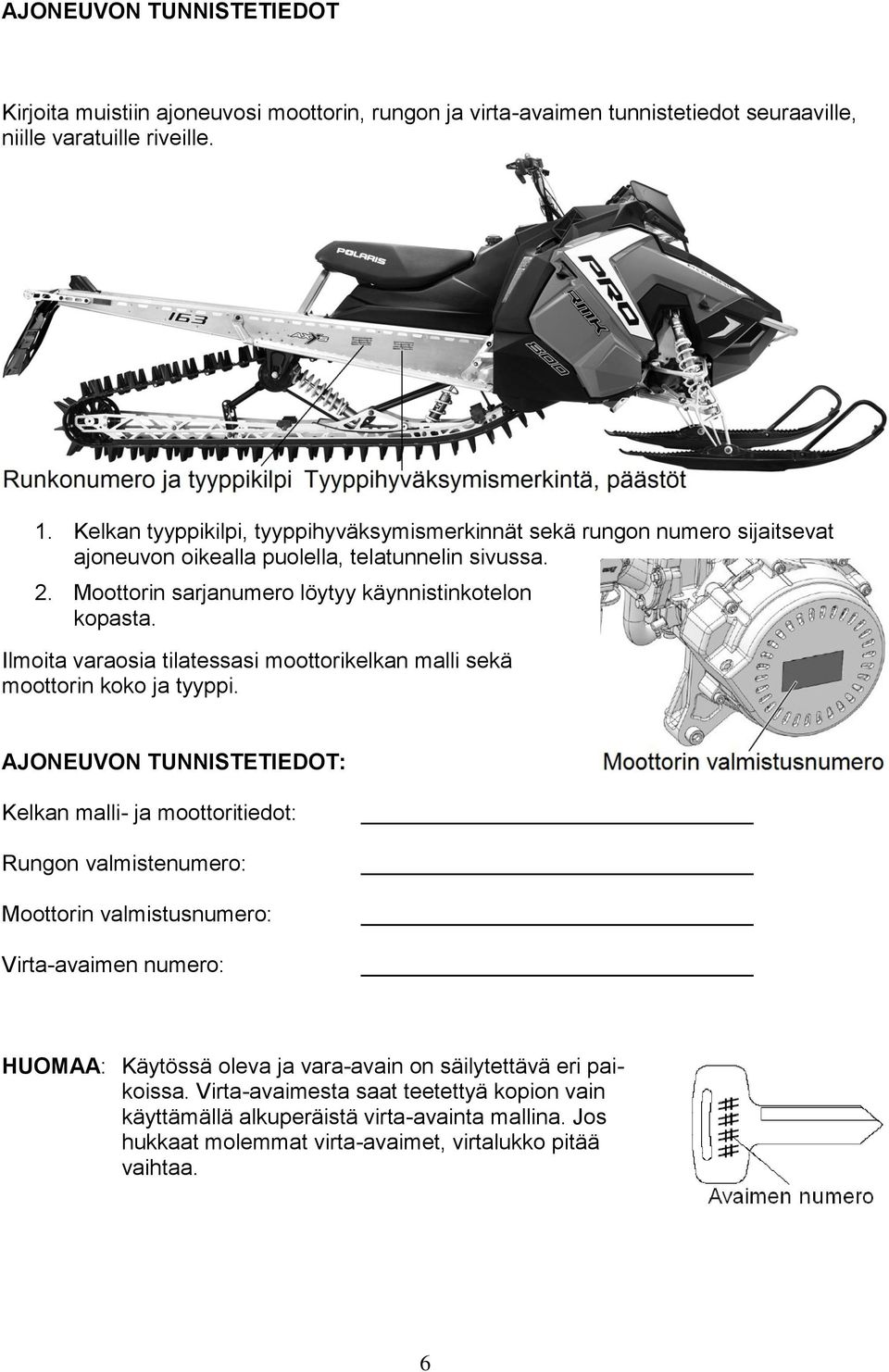

7 AJONEUVON TUNNISTETIEDOT Kirjoita muistiin ajoneuvosi moottorin, rungon ja virta-avaimen tunnistetiedot seuraaville, niille varatuille riveille. 1. Kelkan tyyppikilpi, tyyppihyväksymismerkinnät sekä rungon numero sijaitsevat ajoneuvon oikealla puolella, telatunnelin sivussa. 2. Moottorin sarjanumero löytyy käynnistinkotelon kopasta. Ilmoita varaosia tilatessasi moottorikelkan malli sekä moottorin koko ja tyyppi. AJONEUVON TUNNISTETIEDOT: Kelkan malli- ja moottoritiedot: Rungon valmistenumero: Moottorin valmistusnumero: Virta-avaimen numero: HUOMAA: Käytössä oleva ja vara-avain on säilytettävä eri paikoissa. Virta-avaimesta saat teetettyä kopion vain käyttämällä alkuperäistä virta-avainta mallina. Jos hukkaat molemmat virta-avaimet, virtalukko pitää vaihtaa. 6

8 TURVALLISUUS Yleiset turvallisuusohjeet Moottorikelkalla ajaminen vaatii täydellistä keskittymistä. Älä koskaan käytä kelkkaa jos olet alkoholin, huumeiden tai huomiokykyyn vaikuttavien lääkkeiden (kolmiolääkkeet) vaikutuksen alainen. Nämä aineet heikentävät huomiokykyä sekä pidentävät reaktioaikaa. Moottorikelkan kaltaisen nopean ja suorituskykyisen ajoneuvon turvallinen käyttö edellyttää huolellisuutta sekä ajettaessa että ajoneuvon ylläpidossa. Tarkasta ajoneuvon kunto sekä hallintalaitteiden virheetön toiminta aina ennen liikkeelle lähtöä. Kun ajat, ennakoi riskejä sekä noudata liikennesääntöjä. Polaris-moottorikelkat ovat kestäviä ja turvallisia ajoneuvoja, kun niitä käytetään tässä omistajan käsikirjassa annettujen ohjeiden mukaisesti. Kaikki ajoneuvon rakenteeseen tehdyt muutokset, erityisesti suorituskykyä lisäävät, saattavat johtaa rakenteiden rikkoutumiseen ja merkittävään turvallisuusriskin kasvamiseen. ÄLÄ TEE RAKENNEMUUTOKSIA TÄHÄN AJONEUVOON. Erityisesti huippunopeutta lisäävät muutokset ovat vaarallisia, koska ajoneuvon jarrut sekä iskunvaimennus saattavat jäädä alamittaisiksi. Se voi johtaa ajoneuvon hallinnan menettämiseen. Polaris mitätöi ajoneuvokohtaisen takuun, jos ajoneuvoon tehdään suorituskykyä parantavia rakennemuutoksia tai lisävarusteasennuksia. Polaris suosittelee noudattamaan ehdottomasti tässä omistajan käsikirjassa annettuja käyttö- ja huolto-ohjeita. Ajoneuvon turvallisuuden varmistaminen vaatii huolto-ohjelman mukaisesti ja ammattitaitoisen Polaris-huollon tekemiä tarkistuksia sekä huoltoja. Älä luovuta ajoneuvoa vieraalle varmistamatta sitä, että hän on lukenut ja ymmärtänyt omistajan käsikirjassa sekä varoitustarroissa kerrotut ohjeet. Varoitusmerkinnät Tässä omistajan käsikirjassa käytetään seuraavia varoitusmerkintöjä havainnollistamaan mahdollisia turvallisuusriskejä tai ajoneuvon rakenteiden vaurioitumisen vaaraa. VAROITUS! Huutomerkki ja teksti VAROITUS! (WARNING) kehystettynä varoittaa vakavan onnettomuuden tai hengen menettämisen riskistä. HUOMAA Tämä merkintä (CAUTION) kertoo ajoneuvon vaurioitumisen mahdollisuudesta. NEUVO Neuvo-merkinnällä (NOTE) ilmaistuissa kohdissa kerrotaan erityisen tärkeitä ohjeita tai muita neuvoja. Kielto -merkintä on liitetty toimenpiteisiin, jotka saattavat johtaa ajoneuvon vaurioitumiseen ja siten välillisesti loukkaantumisen tai hengenvaaran riskin kasvamiseen. 7

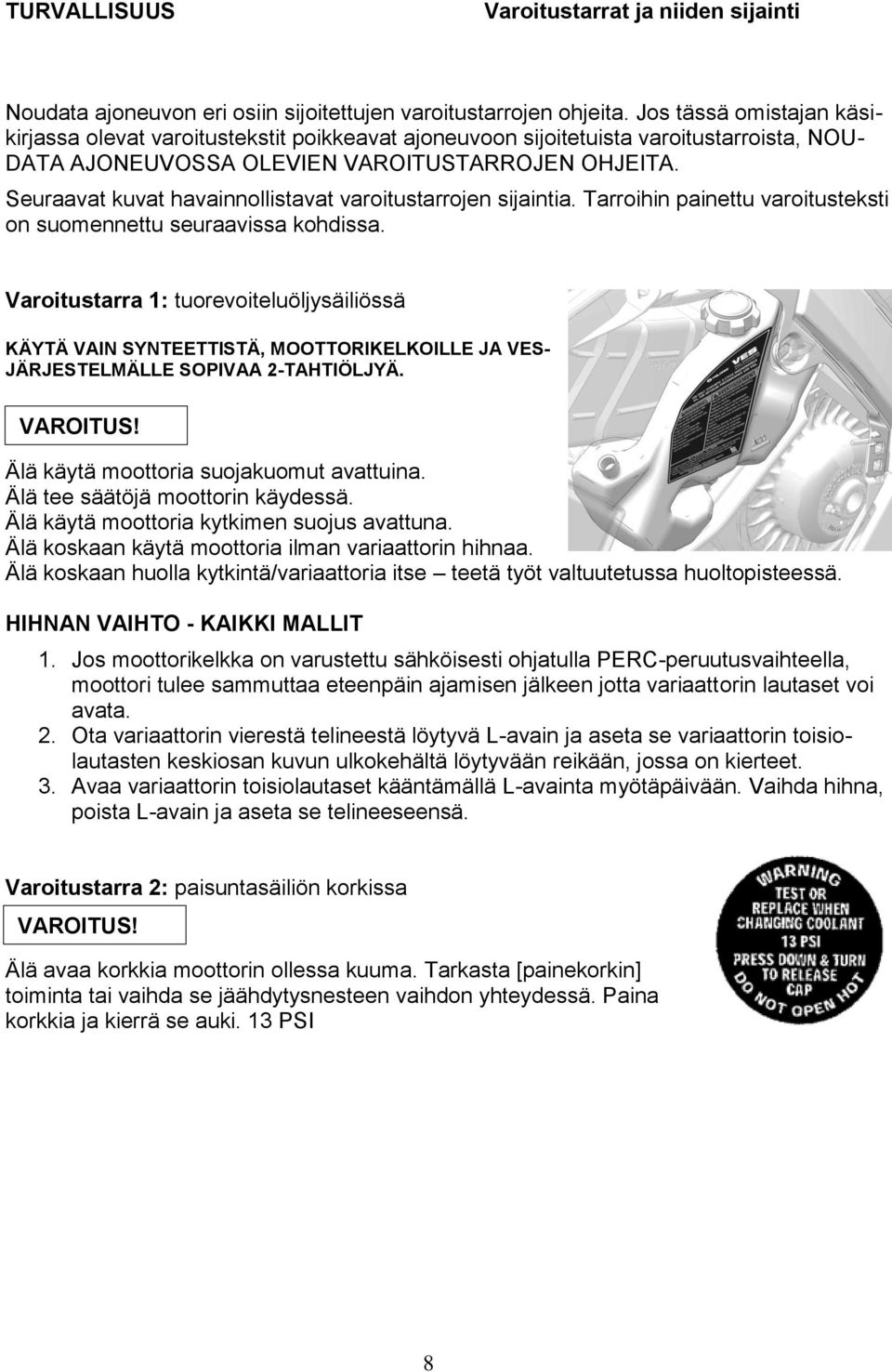

9 TURVALLISUUS Varoitustarrat ja niiden sijainti Noudata ajoneuvon eri osiin sijoitettujen varoitustarrojen ohjeita. Jos tässä omistajan käsikirjassa olevat varoitustekstit poikkeavat ajoneuvoon sijoitetuista varoitustarroista, NOU- DATA AJONEUVOSSA OLEVIEN VAROITUSTARROJEN OHJEITA. Seuraavat kuvat havainnollistavat varoitustarrojen sijaintia. Tarroihin painettu varoitusteksti on suomennettu seuraavissa kohdissa. Varoitustarra 1: tuorevoiteluöljysäiliössä KÄYTÄ VAIN SYNTEETTISTÄ, MOOTTORIKELKOILLE JA VES- JÄRJESTELMÄLLE SOPIVAA 2-TAHTIÖLJYÄ. VAROITUS! Älä käytä moottoria suojakuomut avattuina. Älä tee säätöjä moottorin käydessä. Älä käytä moottoria kytkimen suojus avattuna. Älä koskaan käytä moottoria ilman variaattorin hihnaa. Älä koskaan huolla kytkintä/variaattoria itse teetä työt valtuutetussa huoltopisteessä. HIHNAN VAIHTO - KAIKKI MALLIT 1. Jos moottorikelkka on varustettu sähköisesti ohjatulla PERC-peruutusvaihteella, moottori tulee sammuttaa eteenpäin ajamisen jälkeen jotta variaattorin lautaset voi avata. 2. Ota variaattorin vierestä telineestä löytyvä L-avain ja aseta se variaattorin toisiolautasten keskiosan kuvun ulkokehältä löytyvään reikään, jossa on kierteet. 3. Avaa variaattorin toisiolautaset kääntämällä L-avainta myötäpäivään. Vaihda hihna, poista L-avain ja aseta se telineeseensä. Varoitustarra 2: paisuntasäiliön korkissa VAROITUS! Älä avaa korkkia moottorin ollessa kuuma. Tarkasta [painekorkin] toiminta tai vaihda se jäähdytysnesteen vaihdon yhteydessä. Paina korkkia ja kierrä se auki. 13 PSI 8

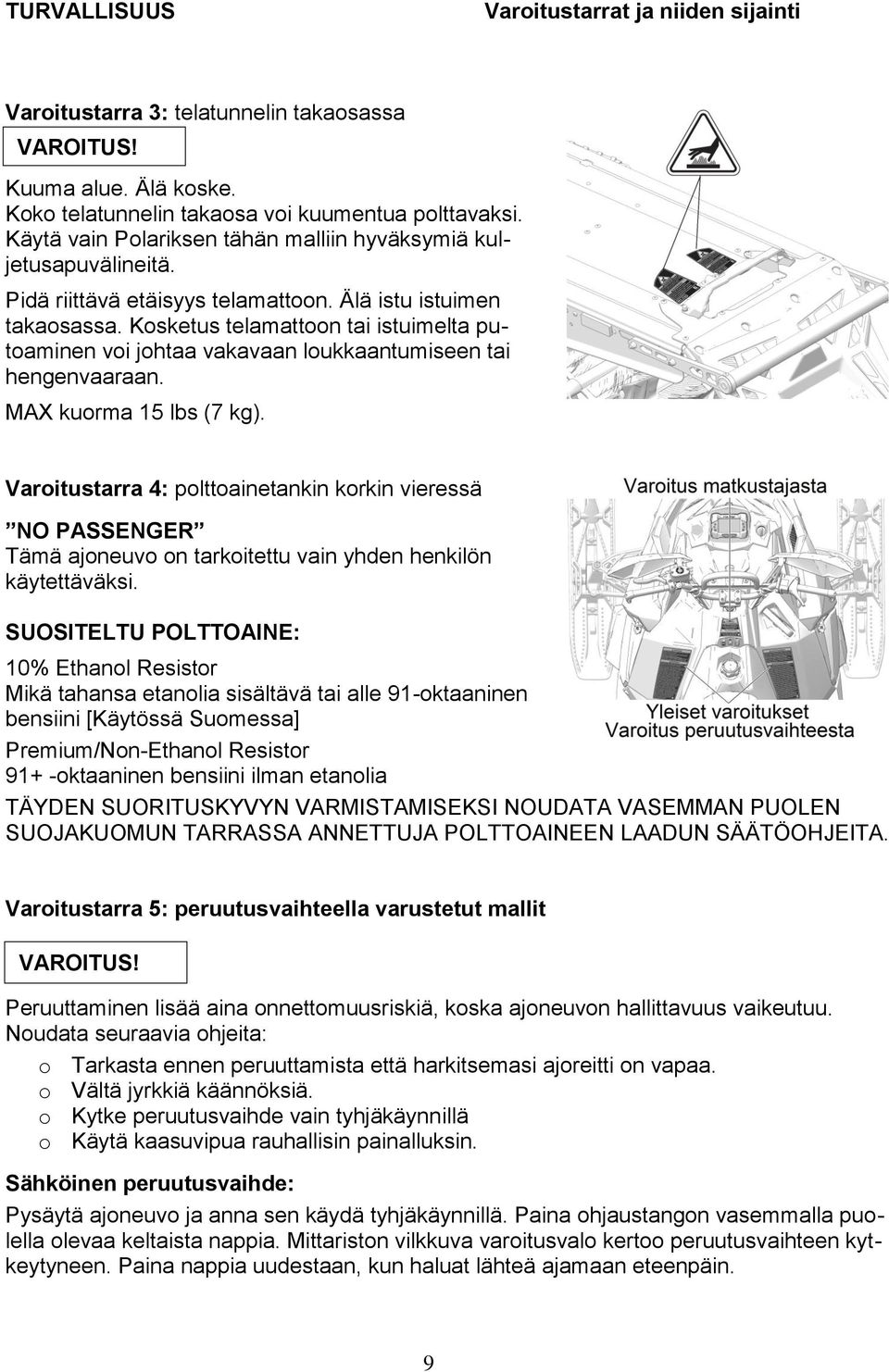

10 TURVALLISUUS Varoitustarrat ja niiden sijainti Varoitustarra 3: telatunnelin takaosassa VAROITUS! Kuuma alue. Älä koske. Koko telatunnelin takaosa voi kuumentua polttavaksi. Käytä vain Polariksen tähän malliin hyväksymiä kuljetusapuvälineitä. Pidä riittävä etäisyys telamattoon. Älä istu istuimen takaosassa. Kosketus telamattoon tai istuimelta putoaminen voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. MAX kuorma 15 lbs (7 kg). Varoitustarra 4: polttoainetankin korkin vieressä NO PASSENGER Tämä ajoneuvo on tarkoitettu vain yhden henkilön käytettäväksi. SUOSITELTU POLTTOAINE: 10% Ethanol Resistor Mikä tahansa etanolia sisältävä tai alle 91-oktaaninen bensiini [Käytössä Suomessa] Premium/Non-Ethanol Resistor 91+ -oktaaninen bensiini ilman etanolia TÄYDEN SUORITUSKYVYN VARMISTAMISEKSI NOUDATA VASEMMAN PUOLEN SUOJAKUOMUN TARRASSA ANNETTUJA POLTTOAINEEN LAADUN SÄÄTÖOHJEITA. Varoitustarra 5: peruutusvaihteella varustetut mallit VAROITUS! Peruuttaminen lisää aina onnettomuusriskiä, koska ajoneuvon hallittavuus vaikeutuu. Noudata seuraavia ohjeita: o Tarkasta ennen peruuttamista että harkitsemasi ajoreitti on vapaa. o Vältä jyrkkiä käännöksiä. o Kytke peruutusvaihde vain tyhjäkäynnillä o Käytä kaasuvipua rauhallisin painalluksin. Sähköinen peruutusvaihde: Pysäytä ajoneuvo ja anna sen käydä tyhjäkäynnillä. Paina ohjaustangon vasemmalla puolella olevaa keltaista nappia. Mittariston vilkkuva varoitusvalo kertoo peruutusvaihteen kytkeytyneen. Paina nappia uudestaan, kun haluat lähteä ajamaan eteenpäin. 9

11 TURVALLISUUS Varoitustarrat ja niiden sijainti Varoitustarra 6: ohjaamon etupaneelissa VAROITUS! o Loukkaantumisen ja hengenvaaran riskin pienentämiseksi tutustu huolellisesti tässä ajoneuvossa oleviin sekä omistajan käsikirjassa kerrottuihin varoituksiin ja ymmärrä niiden sisältö. Hanki tarvittaessa uusi omistajan käsikirja Polaris-jälleenmyyjältä. o Tämä moottorikelkka on nopea ajoneuvo. Tuntemattoman reitin yllättävät maastokohdat voivat aiheuttaa ajoneuvon hallinnan menetyksen. Noudata erityistä varovaisuutta ja hiljennä vauhtia tuntemattomassa tai vaikeakulkuisessa maastossa. o Kova vauhti, pimeys tai muu näkyvyyttä haittaava tekijä saattaa heikentää kohtalokkaasti mahdollisuuksia reagoida yllättäviin esteisiin tai maaston muutoksiin. o Älä aja kelkkaa alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. o Hätätapauksissa sammuta moottori painamalla kaasuvivun rungon päällä olevaa punaista katkaisinta (tappokatkaisija). Sen jälkeen käytä jarrua pysäyttämiseen. o Käytä aina hyväksyttyä kypärää, tarkoituksenmukaista ajoasua sekä suojaa silmäsi. o Tämä ajoneuvo on tarkoitettu vain aikuisten käyttöön, sitä ei saa luovuttaa alaikäisille. Tutustu vallitsevaan lainsäädäntöön. o Matkustan paino (2-istuttavat mallit) vaikuttaa merkittävästi ajoneuvon hallittavuuteen, jarrutusmatka kasvaa ja kääntyminen vaikeutuu. o Jäisellä reitillä, polanteella, jäällä ja teiden ylityksissä ajoneuvon ohjattavuus heikkenee ja jarrutusmatka pitenee. Ajoneuvon hallittavuuden varmistamiseksi vähennä nopeutta ja ole erityisen varovainen. o Toistuvat, suurista nopeuksista tehdyt jarrutukset saattavat johtaa jarrutehon hiipumiseen. o Pysäköintijarru saattaa löystyä pitkän käytön aikana. Älä käytä sitä viittä minuuttia kauempaa. o Ennen moottorin käynnistämistä tarkasta kaasu- ja jarruvivun sekä ohjauksen normaali toiminta, varmista moottoria ja voimansiirtoa suojaavien kuomujen kiinnitys. Asetu normaaliin ajoasentoon. Moottorissa on tuorevoitelujärjestelmä. Älä käytä seosbensiiniä. Tarkasta 2-tahtiöljyn määrä aina ennen liikkeelle lähtöä. 10

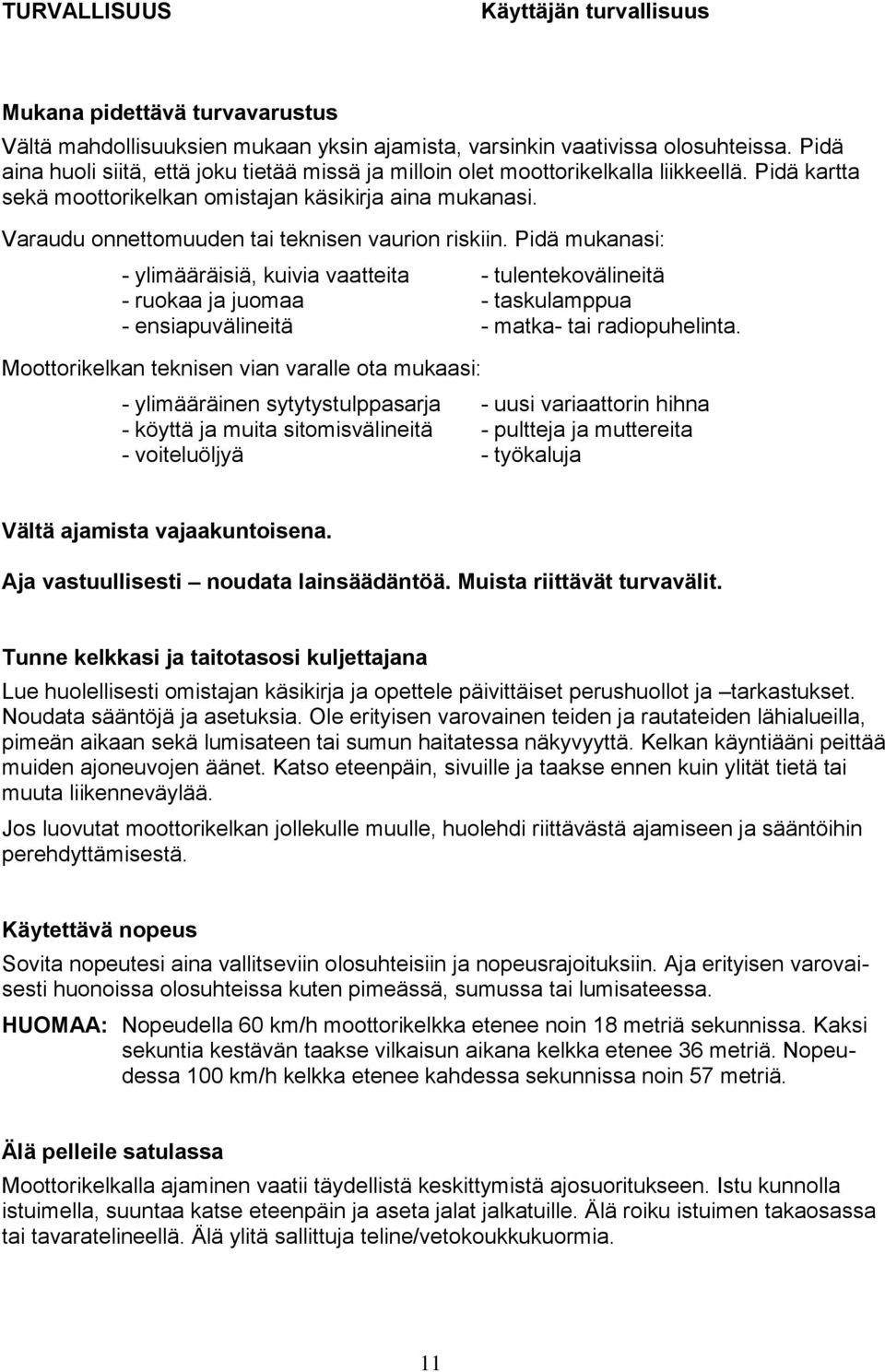

12 TURVALLISUUS Käyttäjän turvallisuus Mukana pidettävä turvavarustus Vältä mahdollisuuksien mukaan yksin ajamista, varsinkin vaativissa olosuhteissa. Pidä aina huoli siitä, että joku tietää missä ja milloin olet moottorikelkalla liikkeellä. Pidä kartta sekä moottorikelkan omistajan käsikirja aina mukanasi. Varaudu onnettomuuden tai teknisen vaurion riskiin. Pidä mukanasi: - ylimääräisiä, kuivia vaatteita - tulentekovälineitä - ruokaa ja juomaa - taskulamppua - ensiapuvälineitä - matka- tai radiopuhelinta. Moottorikelkan teknisen vian varalle ota mukaasi: - ylimääräinen sytytystulppasarja - uusi variaattorin hihna - köyttä ja muita sitomisvälineitä - pultteja ja muttereita - voiteluöljyä - työkaluja Vältä ajamista vajaakuntoisena. Aja vastuullisesti noudata lainsäädäntöä. Muista riittävät turvavälit. Tunne kelkkasi ja taitotasosi kuljettajana Lue huolellisesti omistajan käsikirja ja opettele päivittäiset perushuollot ja tarkastukset. Noudata sääntöjä ja asetuksia. Ole erityisen varovainen teiden ja rautateiden lähialueilla, pimeän aikaan sekä lumisateen tai sumun haitatessa näkyvyyttä. Kelkan käyntiääni peittää muiden ajoneuvojen äänet. Katso eteenpäin, sivuille ja taakse ennen kuin ylität tietä tai muuta liikenneväylää. Jos luovutat moottorikelkan jollekulle muulle, huolehdi riittävästä ajamiseen ja sääntöihin perehdyttämisestä. Käytettävä nopeus Sovita nopeutesi aina vallitseviin olosuhteisiin ja nopeusrajoituksiin. Aja erityisen varovaisesti huonoissa olosuhteissa kuten pimeässä, sumussa tai lumisateessa. HUOMAA: Nopeudella 60 km/h moottorikelkka etenee noin 18 metriä sekunnissa. Kaksi sekuntia kestävän taakse vilkaisun aikana kelkka etenee 36 metriä. Nopeudessa 100 km/h kelkka etenee kahdessa sekunnissa noin 57 metriä. Älä pelleile satulassa Moottorikelkalla ajaminen vaatii täydellistä keskittymistä ajosuoritukseen. Istu kunnolla istuimella, suuntaa katse eteenpäin ja aseta jalat jalkatuille. Älä roiku istuimen takaosassa tai tavaratelineellä. Älä ylitä sallittuja teline/vetokoukkukuormia. 11

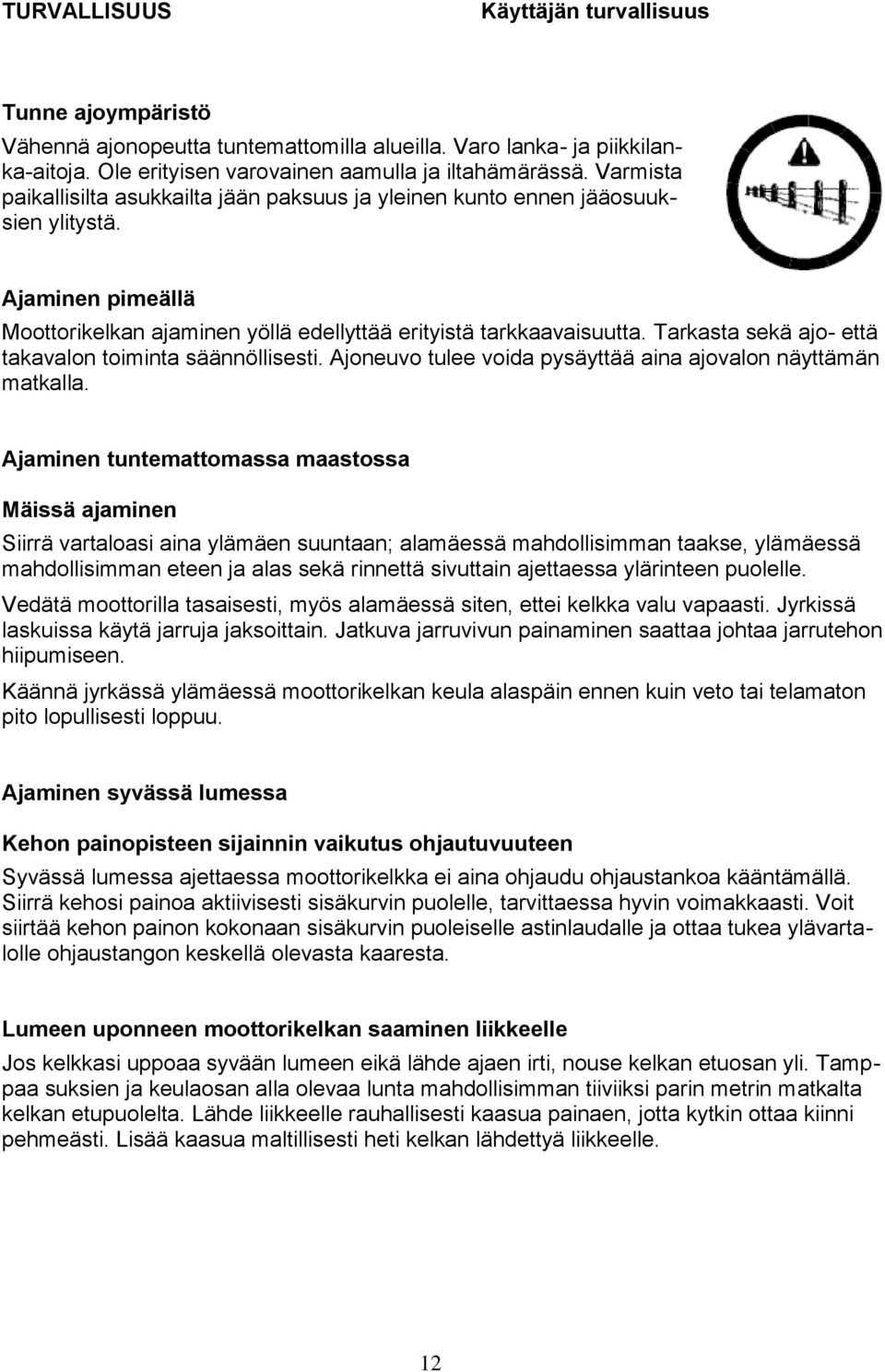

13 TURVALLISUUS Käyttäjän turvallisuus Tunne ajoympäristö Vähennä ajonopeutta tuntemattomilla alueilla. Varo lanka- ja piikkilanka-aitoja. Ole erityisen varovainen aamulla ja iltahämärässä. Varmista paikallisilta asukkailta jään paksuus ja yleinen kunto ennen jääosuuksien ylitystä. Ajaminen pimeällä Moottorikelkan ajaminen yöllä edellyttää erityistä tarkkaavaisuutta. Tarkasta sekä ajo- että takavalon toiminta säännöllisesti. Ajoneuvo tulee voida pysäyttää aina ajovalon näyttämän matkalla. Ajaminen tuntemattomassa maastossa Mäissä ajaminen Siirrä vartaloasi aina ylämäen suuntaan; alamäessä mahdollisimman taakse, ylämäessä mahdollisimman eteen ja alas sekä rinnettä sivuttain ajettaessa ylärinteen puolelle. Vedätä moottorilla tasaisesti, myös alamäessä siten, ettei kelkka valu vapaasti. Jyrkissä laskuissa käytä jarruja jaksoittain. Jatkuva jarruvivun painaminen saattaa johtaa jarrutehon hiipumiseen. Käännä jyrkässä ylämäessä moottorikelkan keula alaspäin ennen kuin veto tai telamaton pito lopullisesti loppuu. Ajaminen syvässä lumessa Kehon painopisteen sijainnin vaikutus ohjautuvuuteen Syvässä lumessa ajettaessa moottorikelkka ei aina ohjaudu ohjaustankoa kääntämällä. Siirrä kehosi painoa aktiivisesti sisäkurvin puolelle, tarvittaessa hyvin voimakkaasti. Voit siirtää kehon painon kokonaan sisäkurvin puoleiselle astinlaudalle ja ottaa tukea ylävartalolle ohjaustangon keskellä olevasta kaaresta. Lumeen uponneen moottorikelkan saaminen liikkeelle Jos kelkkasi uppoaa syvään lumeen eikä lähde ajaen irti, nouse kelkan etuosan yli. Tamppaa suksien ja keulaosan alla olevaa lunta mahdollisimman tiiviiksi parin metrin matkalta kelkan etupuolelta. Lähde liikkeelle rauhallisesti kaasua painaen, jotta kytkin ottaa kiinni pehmeästi. Lisää kaasua maltillisesti heti kelkan lähdettyä liikkeelle. 12

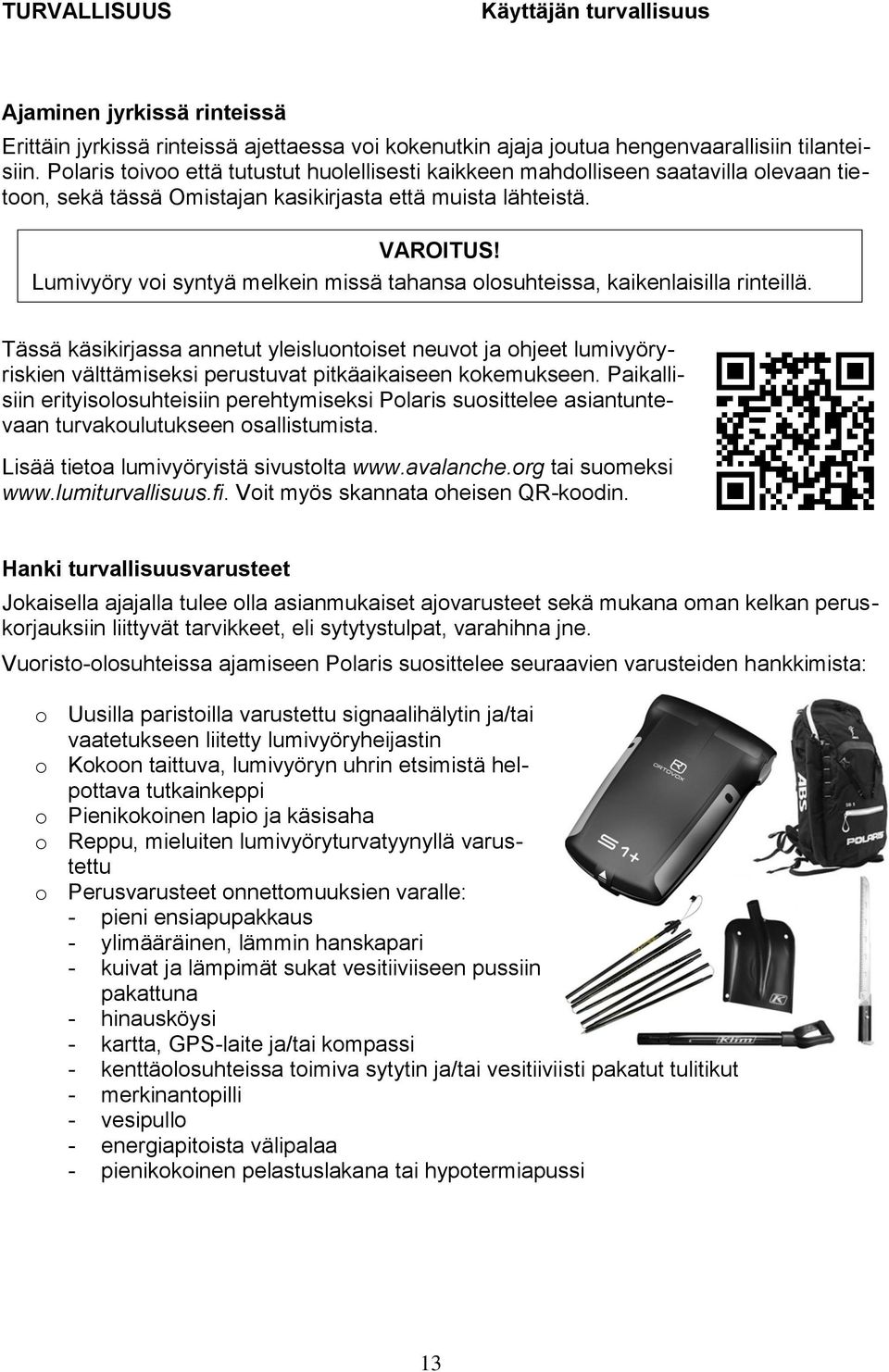

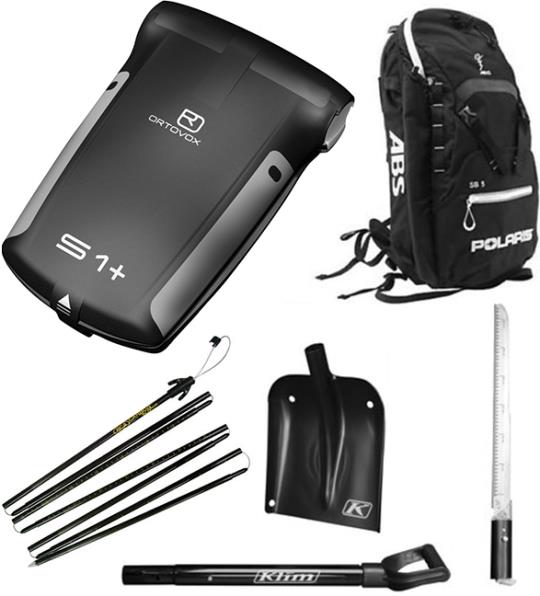

14 TURVALLISUUS Käyttäjän turvallisuus Ajaminen jyrkissä rinteissä Erittäin jyrkissä rinteissä ajettaessa voi kokenutkin ajaja joutua hengenvaarallisiin tilanteisiin. Polaris toivoo että tutustut huolellisesti kaikkeen mahdolliseen saatavilla olevaan tietoon, sekä tässä Omistajan kasikirjasta että muista lähteistä. VAROITUS! Lumivyöry voi syntyä melkein missä tahansa olosuhteissa, kaikenlaisilla rinteillä. Tässä käsikirjassa annetut yleisluontoiset neuvot ja ohjeet lumivyöryriskien välttämiseksi perustuvat pitkäaikaiseen kokemukseen. Paikallisiin erityisolosuhteisiin perehtymiseksi Polaris suosittelee asiantuntevaan turvakoulutukseen osallistumista. Lisää tietoa lumivyöryistä sivustolta tai suomeksi Voit myös skannata oheisen QR-koodin. Hanki turvallisuusvarusteet Jokaisella ajajalla tulee olla asianmukaiset ajovarusteet sekä mukana oman kelkan peruskorjauksiin liittyvät tarvikkeet, eli sytytystulpat, varahihna jne. Vuoristo-olosuhteissa ajamiseen Polaris suosittelee seuraavien varusteiden hankkimista: o Uusilla paristoilla varustettu signaalihälytin ja/tai vaatetukseen liitetty lumivyöryheijastin o Kokoon taittuva, lumivyöryn uhrin etsimistä helpottava tutkainkeppi o Pienikokoinen lapio ja käsisaha o Reppu, mieluiten lumivyöryturvatyynyllä varustettu o Perusvarusteet onnettomuuksien varalle: - pieni ensiapupakkaus - ylimääräinen, lämmin hanskapari - kuivat ja lämpimät sukat vesitiiviiseen pussiin pakattuna - hinausköysi - kartta, GPS-laite ja/tai kompassi - kenttäolosuhteissa toimiva sytytin ja/tai vesitiiviisti pakatut tulitikut - merkinantopilli - vesipullo - energiapitoista välipalaa - pienikokoinen pelastuslakana tai hypotermiapussi 13

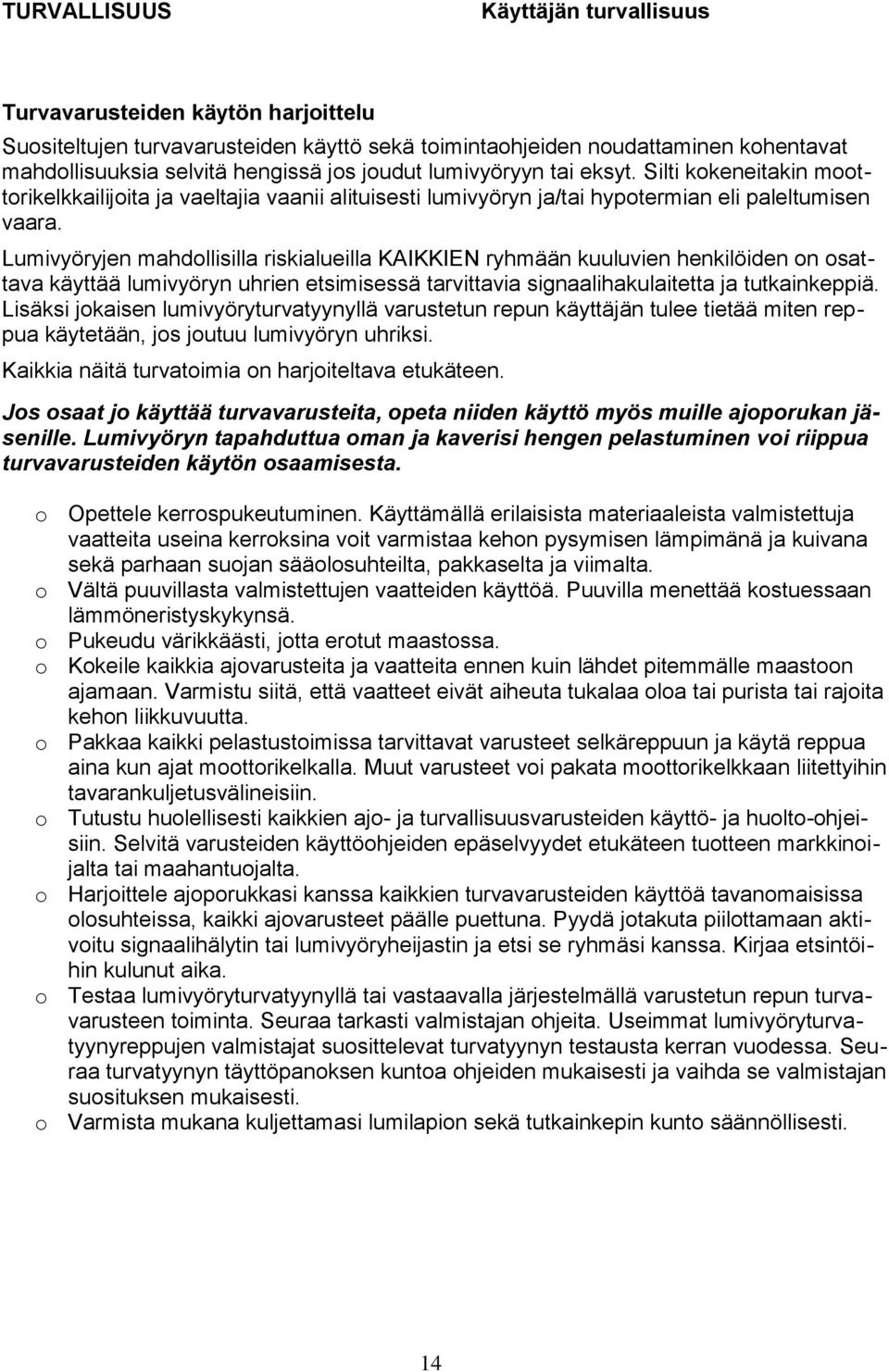

15 TURVALLISUUS Käyttäjän turvallisuus Turvavarusteiden käytön harjoittelu Suositeltujen turvavarusteiden käyttö sekä toimintaohjeiden noudattaminen kohentavat mahdollisuuksia selvitä hengissä jos joudut lumivyöryyn tai eksyt. Silti kokeneitakin moottorikelkkailijoita ja vaeltajia vaanii alituisesti lumivyöryn ja/tai hypotermian eli paleltumisen vaara. Lumivyöryjen mahdollisilla riskialueilla KAIKKIEN ryhmään kuuluvien henkilöiden on osattava käyttää lumivyöryn uhrien etsimisessä tarvittavia signaalihakulaitetta ja tutkainkeppiä. Lisäksi jokaisen lumivyöryturvatyynyllä varustetun repun käyttäjän tulee tietää miten reppua käytetään, jos joutuu lumivyöryn uhriksi. Kaikkia näitä turvatoimia on harjoiteltava etukäteen. Jos osaat jo käyttää turvavarusteita, opeta niiden käyttö myös muille ajoporukan jäsenille. Lumivyöryn tapahduttua oman ja kaverisi hengen pelastuminen voi riippua turvavarusteiden käytön osaamisesta. o Opettele kerrospukeutuminen. Käyttämällä erilaisista materiaaleista valmistettuja vaatteita useina kerroksina voit varmistaa kehon pysymisen lämpimänä ja kuivana sekä parhaan suojan sääolosuhteilta, pakkaselta ja viimalta. o Vältä puuvillasta valmistettujen vaatteiden käyttöä. Puuvilla menettää kostuessaan lämmöneristyskykynsä. o Pukeudu värikkäästi, jotta erotut maastossa. o Kokeile kaikkia ajovarusteita ja vaatteita ennen kuin lähdet pitemmälle maastoon ajamaan. Varmistu siitä, että vaatteet eivät aiheuta tukalaa oloa tai purista tai rajoita kehon liikkuvuutta. o Pakkaa kaikki pelastustoimissa tarvittavat varusteet selkäreppuun ja käytä reppua aina kun ajat moottorikelkalla. Muut varusteet voi pakata moottorikelkkaan liitettyihin tavarankuljetusvälineisiin. o Tutustu huolellisesti kaikkien ajo- ja turvallisuusvarusteiden käyttö- ja huolto-ohjeisiin. Selvitä varusteiden käyttöohjeiden epäselvyydet etukäteen tuotteen markkinoijalta tai maahantuojalta. o Harjoittele ajoporukkasi kanssa kaikkien turvavarusteiden käyttöä tavanomaisissa olosuhteissa, kaikki ajovarusteet päälle puettuna. Pyydä jotakuta piilottamaan aktivoitu signaalihälytin tai lumivyöryheijastin ja etsi se ryhmäsi kanssa. Kirjaa etsintöihin kulunut aika. o Testaa lumivyöryturvatyynyllä tai vastaavalla järjestelmällä varustetun repun turvavarusteen toiminta. Seuraa tarkasti valmistajan ohjeita. Useimmat lumivyöryturvatyynyreppujen valmistajat suosittelevat turvatyynyn testausta kerran vuodessa. Seuraa turvatyynyn täyttöpanoksen kuntoa ohjeiden mukaisesti ja vaihda se valmistajan suosituksen mukaisesti. o Varmista mukana kuljettamasi lumilapion sekä tutkainkepin kunto säännöllisesti. 14

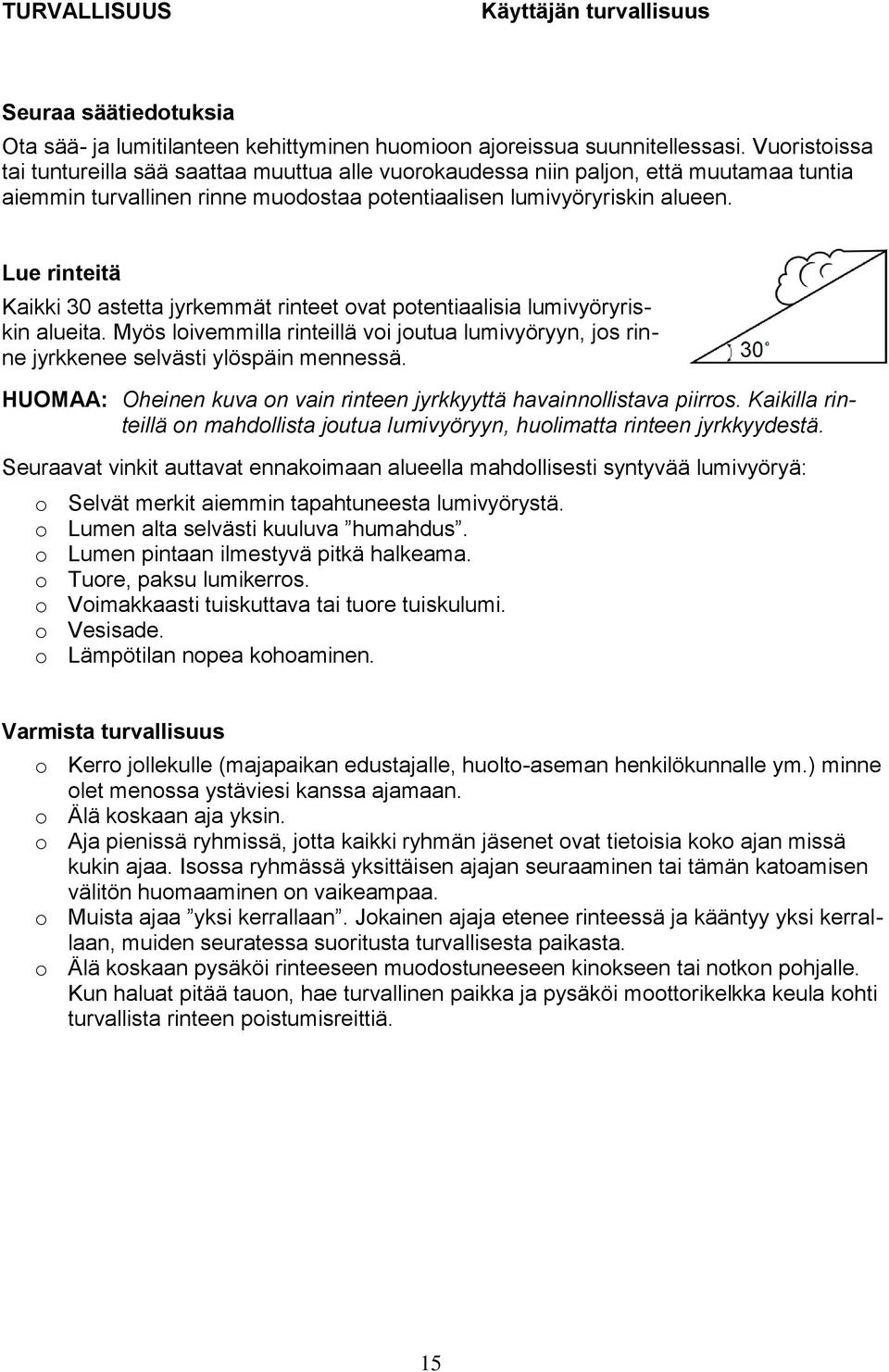

16 TURVALLISUUS Käyttäjän turvallisuus Seuraa säätiedotuksia Ota sää- ja lumitilanteen kehittyminen huomioon ajoreissua suunnitellessasi. Vuoristoissa tai tuntureilla sää saattaa muuttua alle vuorokaudessa niin paljon, että muutamaa tuntia aiemmin turvallinen rinne muodostaa potentiaalisen lumivyöryriskin alueen. Lue rinteitä Kaikki 30 astetta jyrkemmät rinteet ovat potentiaalisia lumivyöryriskin alueita. Myös loivemmilla rinteillä voi joutua lumivyöryyn, jos rinne jyrkkenee selvästi ylöspäin mennessä. HUOMAA: Oheinen kuva on vain rinteen jyrkkyyttä havainnollistava piirros. Kaikilla rinteillä on mahdollista joutua lumivyöryyn, huolimatta rinteen jyrkkyydestä. Seuraavat vinkit auttavat ennakoimaan alueella mahdollisesti syntyvää lumivyöryä: o Selvät merkit aiemmin tapahtuneesta lumivyörystä. o Lumen alta selvästi kuuluva humahdus. o Lumen pintaan ilmestyvä pitkä halkeama. o Tuore, paksu lumikerros. o Voimakkaasti tuiskuttava tai tuore tuiskulumi. o Vesisade. o Lämpötilan nopea kohoaminen. Varmista turvallisuus o Kerro jollekulle (majapaikan edustajalle, huolto-aseman henkilökunnalle ym.) minne olet menossa ystäviesi kanssa ajamaan. o Älä koskaan aja yksin. o Aja pienissä ryhmissä, jotta kaikki ryhmän jäsenet ovat tietoisia koko ajan missä kukin ajaa. Isossa ryhmässä yksittäisen ajajan seuraaminen tai tämän katoamisen välitön huomaaminen on vaikeampaa. o Muista ajaa yksi kerrallaan. Jokainen ajaja etenee rinteessä ja kääntyy yksi kerrallaan, muiden seuratessa suoritusta turvallisesta paikasta. o Älä koskaan pysäköi rinteeseen muodostuneeseen kinokseen tai notkon pohjalle. Kun haluat pitää tauon, hae turvallinen paikka ja pysäköi moottorikelkka keula kohti turvallista rinteen poistumisreittiä. 15

17 TURVALLISUUS Käyttäjän turvallisuus Tutustu moottorikelkkasi ominaisuuksiin Pitkä telamatto, kapeus sekä tavallista kelkkaa korkeammalle sijoittuva painopiste tekevät vuoristokelkasta tavallista kelkkaa suorituskykyisemmän, turvallisemman ja hauskemman ajaa syvässä lumessa. Vastaavasti kelkkareitin kaltaisissa olosuhteissa vuoristokelkka voi tuntua työläältä ajettavalta. Pitkä telamatto ei seuraa reitin pinnan muotoja yhtä tarkasti kuin lyhyempi urheilukelkan matto, korkeat telamaton harjakset (laput) taipuvat kiihdytyksissä ja jarrutuksissa sekä jousitus saattaa tuntua liian pehmeältä röykkyisellä alustalla. Vuoristokelkan telamatto ei välttämättä pysty irrottamaan riittävästi lunta moottorin jäähdytyksen varmistamiseen. Käytä aina telamaton sivuille asennettavia raapijoita ja vältä nopeaa reittiajoa. Ota raapijat käyttöön ennen kuin moottorin lämpötilamittari nousee hälyttävästi ja/tai moottorin ylikuumenemisen varoitusjärjestelmä aktivoituu. Harjoittele ajamista tasaisella Uuteen moottorikelkkaan on hyvä tutustua tasaisella, syvälumisella alueella. Tämä on erityisen tärkeää, jos kelkan ajajalla ei ole merkittävästi kokemusta vuoristokelkoista. Älä lähde ajamaan jyrkkärinteisille paikoille ennen kuin hallitset varmasti moottorikelkan syvän lumen olosuhteissa. o Harjoittele kelkan kääntämistä, kallistamista ja jarruttamista sekä reitillä että syvässä lumessa. o Kysy vinkkejä moottorikelkan ohjaamisesta ja hallitsemisesta kokeneemmilta ajajilta. o Siirrä jalkojasi eri kohtiin astinlaudoilla, tutustu kehon painopisteen vaihtamisen vaikutuksiin moottorikelkan ohjattavuudessa. o Harjoittele syvässä lumessa yleensä tarvittavaa vastaohjausta ja kehon painon siirtoa sisäkaarteen puolelle. o Harjoittele kaasun käyttöä syvässä lumessa, jotta osaat välttää kiinni jäämistä. Se tapahtuu joka tapauksessa kaikille. o Opettele kääntämään moottorikelkan keulaa mahdollisimman paljon alamäkeen päin ennen kiinni juuttumista. Ajaminen liukkaalla (jäisellä) alustalla Älä koskaan yritä muuttaa moottorikelkan suuntaa jäisellä tai muuten liukkaalla alustalla tekemällä nopeita ohjausliikkeitä tai kääntämällä kelkkaa jarrun avulla. Aja ja ohjaa erityisen varovaisesti. varmista ajoneuvon ohjautuvuuden säilyminen hiljentämällä riittävästi nopeutta. HUOMAA: Roiskuva lumi voitelee telamaton liukukiskot sekä jäähdyttää telatunnelissa kiertävää moottorin jäähdytysnestettä. Liian vähäinen lumen määrä, esimerkiksi jäiseksi pakkautuneella reitillä, saattaa aiheuttaa telamaton liukukiskojen ylikuumenemista (sulamista) sekä mahdollisesti moottorin ylikuumenemisen. Jos joudut ajamaan vähälumisella tai jäisellä alustalla, laske nopeutta huomattavasti ja koukkaa syvempään lumeen aina kun siihen tulee mahdollisuus. 16

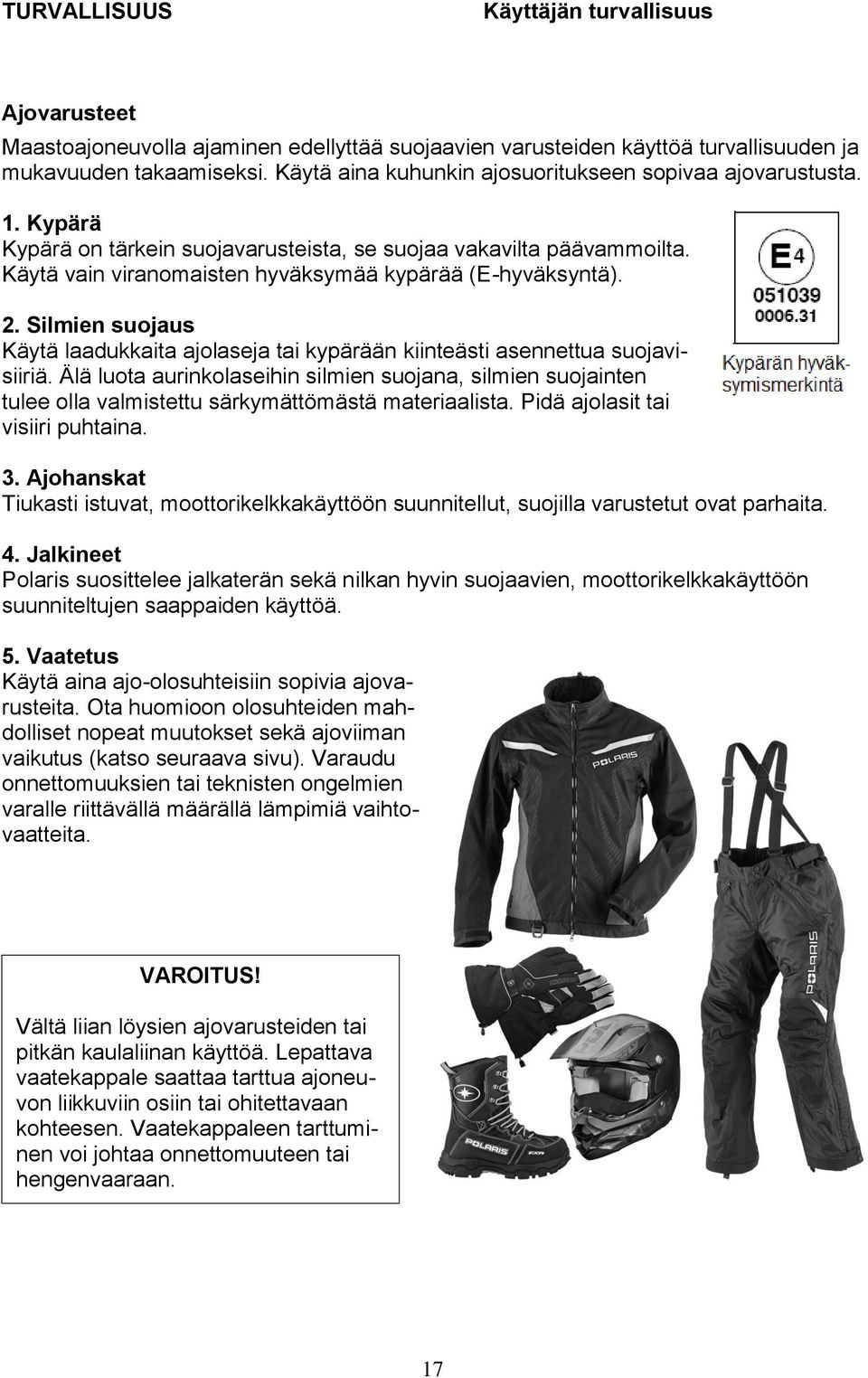

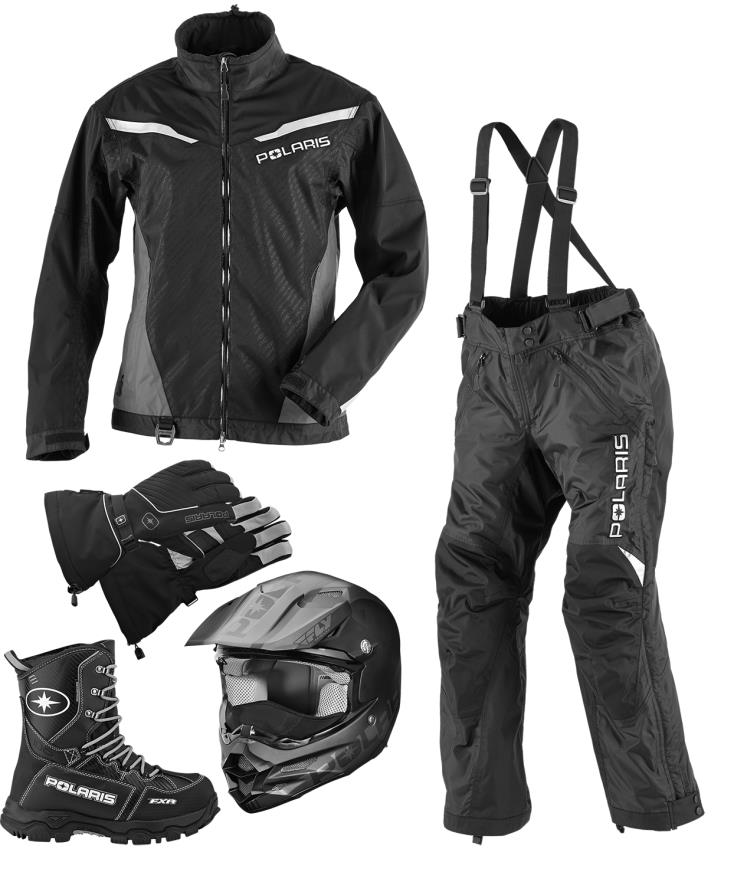

18 TURVALLISUUS Käyttäjän turvallisuus Ajovarusteet Maastoajoneuvolla ajaminen edellyttää suojaavien varusteiden käyttöä turvallisuuden ja mukavuuden takaamiseksi. Käytä aina kuhunkin ajosuoritukseen sopivaa ajovarustusta. 1. Kypärä Kypärä on tärkein suojavarusteista, se suojaa vakavilta päävammoilta. Käytä vain viranomaisten hyväksymää kypärää (E-hyväksyntä). 2. Silmien suojaus Käytä laadukkaita ajolaseja tai kypärään kiinteästi asennettua suojavisiiriä. Älä luota aurinkolaseihin silmien suojana, silmien suojainten tulee olla valmistettu särkymättömästä materiaalista. Pidä ajolasit tai visiiri puhtaina. 3. Ajohanskat Tiukasti istuvat, moottorikelkkakäyttöön suunnitellut, suojilla varustetut ovat parhaita. 4. Jalkineet Polaris suosittelee jalkaterän sekä nilkan hyvin suojaavien, moottorikelkkakäyttöön suunniteltujen saappaiden käyttöä. 5. Vaatetus Käytä aina ajo-olosuhteisiin sopivia ajovarusteita. Ota huomioon olosuhteiden mahdolliset nopeat muutokset sekä ajoviiman vaikutus (katso seuraava sivu). Varaudu onnettomuuksien tai teknisten ongelmien varalle riittävällä määrällä lämpimiä vaihtovaatteita. VAROITUS! Vältä liian löysien ajovarusteiden tai pitkän kaulaliinan käyttöä. Lepattava vaatekappale saattaa tarttua ajoneuvon liikkuviin osiin tai ohitettavaan kohteesen. Vaatekappaleen tarttuminen voi johtaa onnettomuuteen tai hengenvaaraan. 17

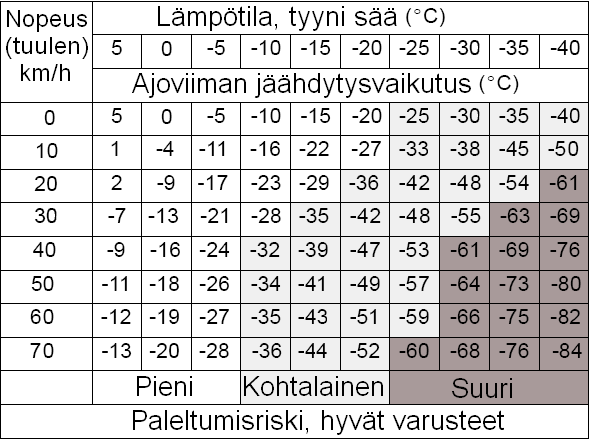

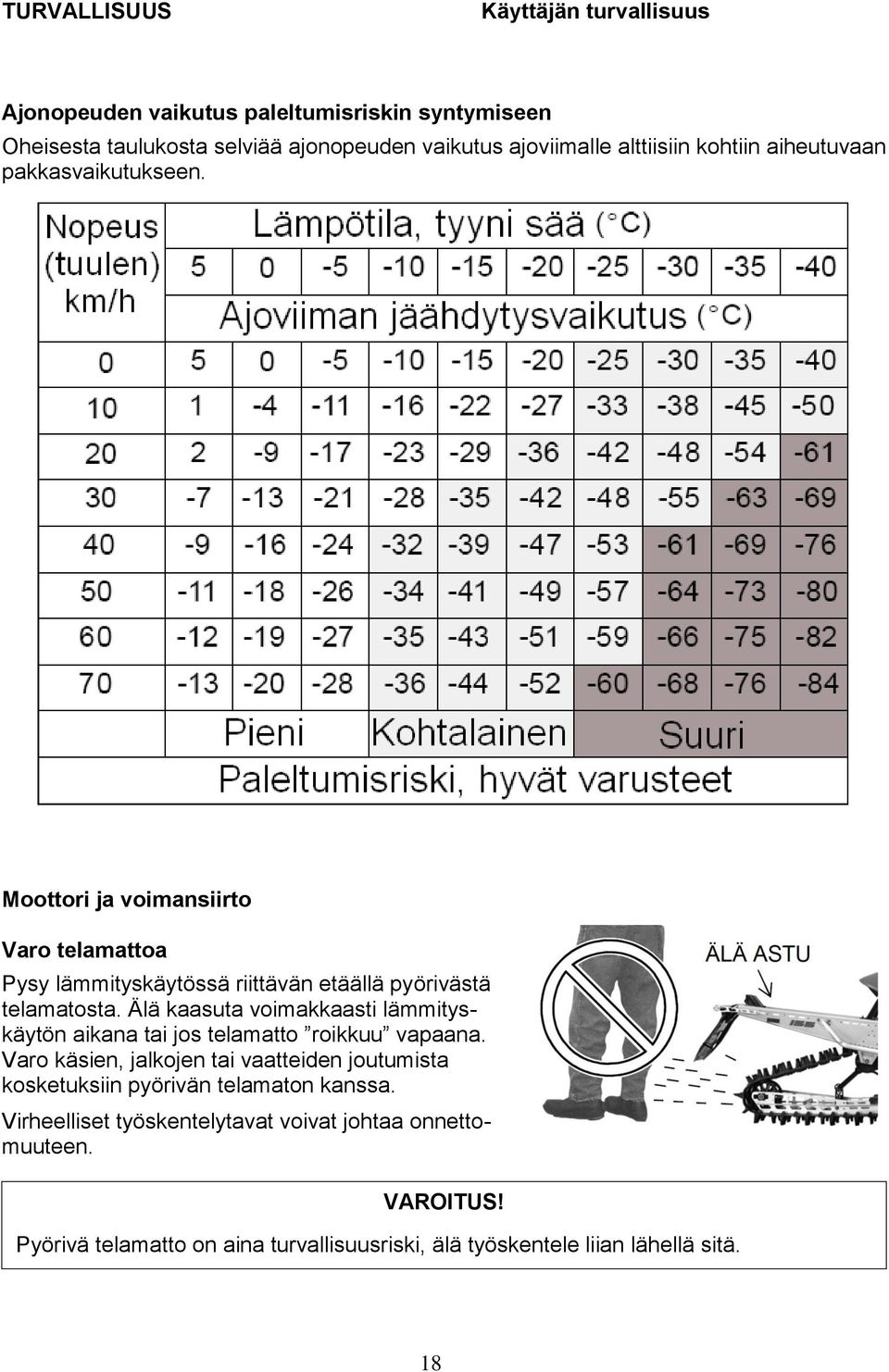

19 TURVALLISUUS Käyttäjän turvallisuus Ajonopeuden vaikutus paleltumisriskin syntymiseen Oheisesta taulukosta selviää ajonopeuden vaikutus ajoviimalle alttiisiin kohtiin aiheutuvaan pakkasvaikutukseen. Moottori ja voimansiirto Varo telamattoa Pysy lämmityskäytössä riittävän etäällä pyörivästä telamatosta. Älä kaasuta voimakkaasti lämmityskäytön aikana tai jos telamatto roikkuu vapaana. Varo käsien, jalkojen tai vaatteiden joutumista kosketuksiin pyörivän telamaton kanssa. Virheelliset työskentelytavat voivat johtaa onnettomuuteen. VAROITUS! Pyörivä telamatto on aina turvallisuusriski, älä työskentele liian lähellä sitä. 18

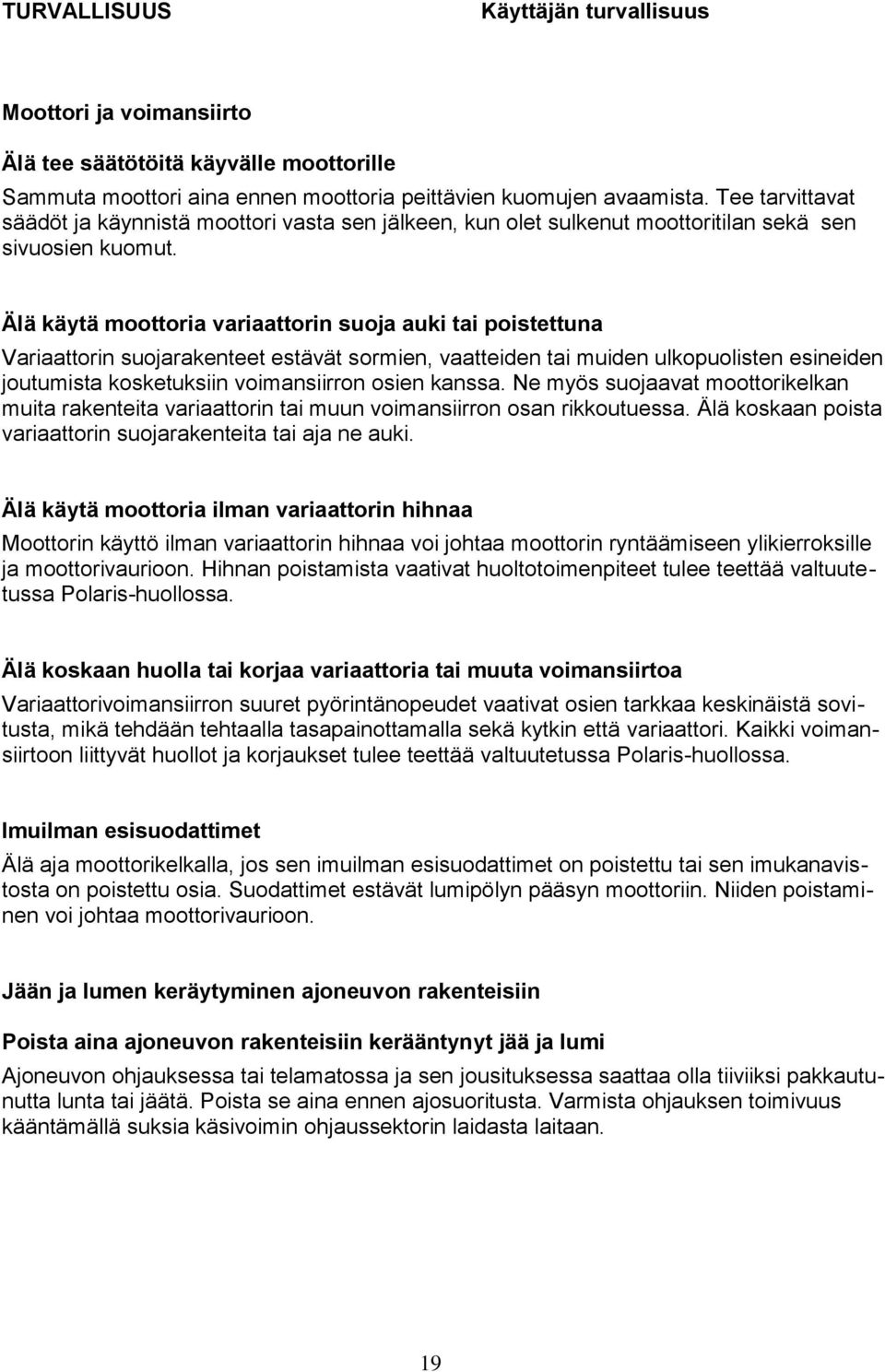

20 TURVALLISUUS Käyttäjän turvallisuus Moottori ja voimansiirto Älä tee säätötöitä käyvälle moottorille Sammuta moottori aina ennen moottoria peittävien kuomujen avaamista. Tee tarvittavat säädöt ja käynnistä moottori vasta sen jälkeen, kun olet sulkenut moottoritilan sekä sen sivuosien kuomut. Älä käytä moottoria variaattorin suoja auki tai poistettuna Variaattorin suojarakenteet estävät sormien, vaatteiden tai muiden ulkopuolisten esineiden joutumista kosketuksiin voimansiirron osien kanssa. Ne myös suojaavat moottorikelkan muita rakenteita variaattorin tai muun voimansiirron osan rikkoutuessa. Älä koskaan poista variaattorin suojarakenteita tai aja ne auki. Älä käytä moottoria ilman variaattorin hihnaa Moottorin käyttö ilman variaattorin hihnaa voi johtaa moottorin ryntäämiseen ylikierroksille ja moottorivaurioon. Hihnan poistamista vaativat huoltotoimenpiteet tulee teettää valtuutetussa Polaris-huollossa. Älä koskaan huolla tai korjaa variaattoria tai muuta voimansiirtoa Variaattorivoimansiirron suuret pyörintänopeudet vaativat osien tarkkaa keskinäistä sovitusta, mikä tehdään tehtaalla tasapainottamalla sekä kytkin että variaattori. Kaikki voimansiirtoon liittyvät huollot ja korjaukset tulee teettää valtuutetussa Polaris-huollossa. Imuilman esisuodattimet Älä aja moottorikelkalla, jos sen imuilman esisuodattimet on poistettu tai sen imukanavistosta on poistettu osia. Suodattimet estävät lumipölyn pääsyn moottoriin. Niiden poistaminen voi johtaa moottorivaurioon. Jään ja lumen keräytyminen ajoneuvon rakenteisiin Poista aina ajoneuvon rakenteisiin kerääntynyt jää ja lumi Ajoneuvon ohjauksessa tai telamatossa ja sen jousituksessa saattaa olla tiiviiksi pakkautunutta lunta tai jäätä. Poista se aina ennen ajosuoritusta. Varmista ohjauksen toimivuus kääntämällä suksia käsivoimin ohjaussektorin laidasta laitaan. 19

21 AJONEUVON RAKENNE Yleiskuvat 1. Sukset 2. Keulamuovi 3. Etupuskuri 4. Keulakuomu 5. Ajovalo 6. Tuulilasi 7. Ohjaustanko 8. Polttoainetankki 9. Istuin 10. Takavalo 11. Takapuskuri 12. Roiskeläppä 13. Telasto 14. Telamatto 15. Sivukuomu 16. Sivukuomun kiinnitin Hallintalaitteet 1. Jarrukahva 2. Pysäköintijarrun lukitusvipu 3. Peruutusvaihteen kytkin 4. Mittariston nestekidenäyttö (sis. merkki-/varoitusvaloja) 5. Virta-avain 6. (Hätä)sammututuskytkin 7. Kaasuvipu 8. Vetokäynnistimen kahva 9. Valonvaihdin 10. Mittariston toimintojen ohjausnappi 11. Kahvanlämmittimen kytkin 20

22 AJONEUVON RAKENNE Varusteet Virtalukko Virtalukossa on kolme asentoa: OFF RUN START Virta katkaistu, avaimen voi poistaa Virta kytketty, moottorin voi käynnistää, kaikki virtapiirit ja IDD-ajotietokoneen virta kytkettyinä Käynnistysmoottorin aktivointi (jos varusteena) Jos moottorikelkka on varustettu starttimoottorilla, käännä virta-avainta START-asentoon. Kun virta-avain vapautetaan startin jälkeen, se palautuu RUN-asentoon. Jos IDD-ajotietokoneella varustetun moottorikelkan moottori sammutetaan (hätä)sammutuskytkimellä, IDD ei sammu. Jos IDD:n toimintoja ei käytetä, ajotietokoneen näyttö sammuu muutaman minuutin kuluttua automaattisesti. IDD säilyy kuitenkin valmiustilassa, mikä kuluttaa hiukan virtaa. IDD sammuu vasta kun virta-avain käännetään OFF-asentoon. Tämä järjestely helpottaa IDD:n käyttöä moottorin ollessa sammutettu. Käännä virta-avain OFF-asentoon, jos haluat sammuttaa IDD:n ja säästää akun varausta. IDD-ajotietokone ei tarvitse akkua, joten se voidaan asentaa kaikkiin malleihin. Akku varmistaa ajotietokoneen virran saannin moottorin ollessa sammutettu tai kun käytetään sähköisesti ohjattua PPERC-peruutustoimintoa. Jos akkua ei ole, IDD-ajotietokone kännistyy uudelleen aina kun moottori sammuu tai PERC-peruutusta käytetään. 12 voltin virtapistoke Joidenkin mallien varustukseen kuuluu 12 voltin virtapistoke, joka sijoittuu mittaristonäytön vasemmalle puolelle. Virtapistoke voidaan asentaa myös lisävarusteena. Virtapistoke on suojattu kahden (2) ampeerin lattatyyppisellä minisulakkeella. Sen suojakotelo on sijoitettu kytkimen suojakannen yläpuolelle. Ohjaamon virtalähtöä voidaan käyttää puhelimen tai GPS-paikantimen yms. virtalähteenä. Virtapistokkeen asentamisessa moottorikelkan johtosarjaan tulee käyttää valmistajan hyväksymää liitossarjaa. Ota yhteys valtuutettuun Polaris-liikkeeseen. 21

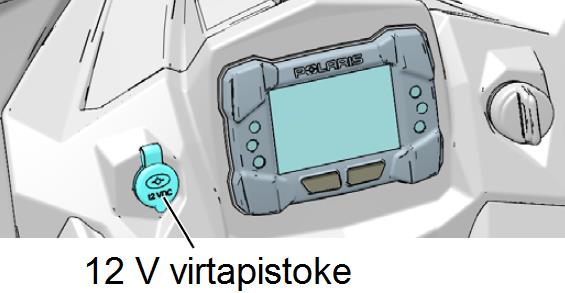

23 AJONEUVON RAKENNE Varusteet 12-voltin RCA-virtaliittimet Jotkin moottorikelkkailussa käytettävät varusteet tulee liittää ajoneuvon sähköjärjestelmään RCAliittimellä. Sen voi hankkia Polaris-kauppiaalta. Jos moottorikelkassa on 12 voltin virtalähtö, riittää siihen kytkettävän RCA-sovittimen hankinta. Vaihtoehtona on hankkia moottorikelkan sähköjärjestelmään liitettävä RCA-virtalähdön johdinsarja. HUOMAA: 12 voltin RCA-virtalähdön liitosjohdinsarja ei ole suojattu sulakkeella. Ota tämä huomioon kun kytket lisävarusteita ja -laitteita RCA-virtalähtöön. Alijännitteen suojarele Moottorikelkan sähköjärjestelmään liitetty alijännitteen suojareleen kautta kulkee virta: - ajovaloille - akun latausreleelle - kahvalämmittimille - peukalolämmittimelle Moottorin ohjausjärjestelmä ohjaa alijännitteen suojarelettä. Se katkaisee virran em. sähkövarusteilta, jos moottorin kierrosluku laskee alle 1500 k/min tai virtapään tuottama jännite laskee alle 12,8 volttiin. Virransyöttö palautuu kun moottorin kierrokset nousevat yli 2200 k/min ja virtapää tuottaa yli 12,8 voltin jännitteen. Ajovalon säätö Ajovalon keilan korkeutta voi säätää. 1. Aja kelkka hyvin ilmastoituun tilaan tasaiselle kohdalle, noin 7,6 metrin päähän seinästä. 2. Istu ajajan paikalle tai sijoita siihen ajajan painoa vastaava kuorma. 3. Mittaa tai anna avustajan mitata kaukovaloumpion keskikohdan korkeus maan pinnasta. 4. Tee seinään merkki samalle korkeudelle. 5. Käynnistä moottori ja sytytä kaukovalot. 6. Tarkkaile mihin kohtaan seinää kohdistuu voimakkain valoteho. Sen tulee olla noin 5 cm seinään merkatun korkeuden alapuolella, ajajan istuessa satulassa normaalissa ajoasennossa. 7. Korkeussäädön säätönuppi on ajovaloumpion takana. Siihen pääsee käsiksi poistamalla vasen sivukuomu. Siipimutterin kiertäminen vastapäivään nostaa ajovalon suuntausta, kiertäminen myötäpäivään laskee sitä. 22

24 AJONEUVON RAKENNE Varusteet Työkalut Polaris Axys-mallien mukana toimitetaan sarja työkaluja sekä variaattorin varahihnan ja varasytytystulppien kuljetustelineet. Kaikki nämä ovat vasemman sivusuojakuomun alla. L-avainta tarvitaan variaattorin toisiolautasten loitontamiseen variaattorin hihnan vaihdon tai huoltotarkastusten yhteydessä. L-avain on sijoitettu variaattorin edessä olevaan telineeseen. Avain myös lukitsee muoviosat paikoilleen. Irrota L-avain telineestään kiertämällä sitä vastapäivään ja liu uttamalla ylöspäin. Käytön jälkeen aseta L-avain takaisin telineeseen. Varmista sen paikoillaan pysyminen kiertämällä avainta myötäpäivään. Työkalu- ja varahihnakotelo tukeutuu etupuskurin kiinnitysrautaan moottoritilan vasemmalla puolella. Kotelon varustukseen kuuluva sytytystulppa-avain lukitsee kotelon paikoilleen. Kotelon irrotus: 1. Kierrä sytytystulppa-avainta vastapäivään. 2. Nosta avainta ja poista se. 3. Käännä koteloa kunnes se irtoaa kannattimestaan (kuva 3). 4. Vedä kotelo pois paikoiltaan. 5. Kun asetat työkalu- ja varahihnakoteloa takaisin paikoilleen, varmista variaattorin hihnan oikea asento. Hihna tulee asettua koteloon siten, että takapuolen hihnalenkki asettuu etupuolen lenkkiä korkeammalle (kuva 4). 6. Liu uta kotelo pienessä kulmassa paikoilleen ja paina se jämäkästi vasten etupuskurin kiinnitysrautaa. 7. Aseta sytytystulppa-avain takaisin paikoilleen ja käännä sitä myötäpäivään kunnes työkalu- ja varahihnakotelo lukittuu paikoilleen. Variaattorin varahihna tai varasytytystulpat tulee hankkia erikseen. Ne eivät kuulu uuden moottorikelkan perustoimitukseen. 23

25 AJONEUVON RAKENNE Varusteet Quickdrive-hihnaveto Quickdrive-hihnavedon perinteistä ketjuvetoa pienemmät pyörivät massat ja kitkat varmistavat poikkeuksellisen tehokkaan ja herkästi toimivan voimansiirron. Lisäksi oikein käsiteltynä Quickdrive-hihnaveto on käytännössä huoltovapaa. Hihnan epäasiallinen käsittely voi aiheuttaa sen poikkeuksellista kulumista. Seuraa Quickdrive-hihnan kuntoa tarkastamalla se säännöllisesti. Hammashihna ei saa löystyä eikä siinä saa näkyä selkeitä kulumisen merkkejä; halkeamia, murtuneita tai kokonaan irronneita hihnan hampaita. Hihna tulee vaihtaa huolto-ohjelman mukaisesti 3200 km välein ja aina kun siinä ilmenee havaittavia vaurioita. Quickdrive-hihnan kestävyyden varmistaminen edellyttää hihnan asianmukaista säilytystä ja asennusta. Quickdrive-hihnan vaihto edellyttää erikoistyökalujen käyttöä. Polaris suosittelee vaihtotyön teettämistä asiantuntevassa Polaris-huollossa. Jos asiakas haluaa tehdä vaihtotyön itse, hänen tulee noudattaa tunnollisesti työohjeita. Quickdrive-hihnan käsittely o Säilytä uusi hihna aina alkuperäisessä pakkauksessa. Avaa pakkaus vasta kun vaihdat hihnan. o Huolehdi siitä, ettei hihna pääse kosketuksiin liuotinaineiden, puhdistuskemikaalien tai öljyjen kanssa. o Älä purista hihnaa tiukemmalle lenkille kuin Quickdrive-vetojärjestelmän ylemmän hihnapyörän halkaisija. o Älä taivuta hihnaa selkäpuolelta kaarelle. o Älä kierrä hihnaa. o Älä käytä tuurnaa, ruuvimeisseliä tai vastaavaa kampea hihnan asennuksessa tai sitä poistettaessa. o Aja hihna sisään aina asianmukaisesti. 24

26 AJONEUVON RAKENNE Varusteet Tavaroiden kuljetusvälineet Älä kuljeta telatunnelin päällä raskaita esineitä, kuten polttoainekannuja. Kaikki kuljetettavat tavarat tulee pakata asianmukaiseen, kuhunkin malliin suunniteltuun tavarankuljetuslaukkuun tai istuimen alle. HUOMAA: Jos telatunnelin päällä kuljetetaan raskaampia esineitä (7 kg) kuin valmistaja suosittelee, telatunneli voi vaurioitua. Telatunnelin päälle kohdistuvaan kuormimitukseen on laskettava mukaan kuljetusvälineen (laukun) paino. Polaris-lisävarusteina on saatavilla mallikohtaisia tavarankuljetusvälineitä. Telatunneliin saa asentaa vain valmistajan hyväksymiä tavarankuljetusvälineitä. Muiden kuin hyväksyttyjen lisävarusteiden käyttö voi johtaa takuun raukeamiseen tai onnettomuuteen. Jäähdytystä tehostavat raapijat Joissain malleissa on vakiovarusteena telaston runkoon asennetut, telamaton sivuille käännettävät raapijat. Ne voi hankkia myös lisävarusteena. Käytä raapijoita, jos reitillä on vain vähän lunta tai sen pinta on paakkuuntunut tai jäätynyt kovaksi. Älä asenna telaston rungon sisäpuolelle ylimääräisiä liuku- tai kääntöpyöriä, jos telaston iskunvaimentimissa on erilliset lisäsäiliöt. Myös telastoon asennetut raapijat on poistettava, jos telastoon asennetaan ylimääräisiä liukupyöriä. Ohjelmoitava ajonestolaitteisto Polaris RMK-mallien moottorin hallintajärjestelmässä on valmius ajonestolaitetoimintoon, joka voidaan aktivoida valtuutetussa Polaris-huollossa. Aktivoitu ajonestotoiminto ei estä moottorin käynnistämistä, mutta estää moottorikelkan liikkeelle lähdön rajoittamalla käyntikierrokset alle 3000:n. Katso lisätietoja sivulta 36. Lisävarusteet Polaris toimittaa laajaa valikoimaa lisävarusteita, joilla voit varmistaa miellyttävän ja turvallisen moottorikelkkailun eri olosuhteissa. Tehdas suosittelee painokkaasti käyttämään vain Polariksen hyväksymiä lisävarusteita. Hyväksymättömät lisävarusteet voivat aiheuttaa teknisiä ongemia, rajoittaa takuuta sekä lisätä onnettomuusriskiä. Tämä pätee erityisesti jarruihin, voimansiirtoon, polttoaineen syöttöön sekä pakoputkistoon liittyviin osiin. Erityisesti pakoputkistoon tehtävät muutokset on tehtävä Polaris-osin ja Polaris-huolloissa. 25

27 AJONEUVON RAKENNE Polttoaineen mukainen EFI:n säätö Polttoainelaadun valinta Moottorin ohjausjärjestelmä pitää säätää, jos moottorikelkassa käytetään perinteistä bensiiniä, jossa ei ole etanolia, MTBE:tä tai muuta vastaavaa, happipitoisuutta lisäävää lisäainetta. Kaikki Suomen bensiiniasemien polttoainepumpuissa myytävä bensiini sisältää etanolia ja/tai MTBE:tä. Polttoainelaadun mukainen moottorin ohjausjärjestelmän säätö tehdään seuraavasti: 1. Käynnistä moottori ja kytke pysäköintijarru. 2. Painele mittariston "SEL"-näppäintä tai polttoainetankin korkin alla sijaitsevaa ajotietokoneen ohjainkytkimen alaosan "SET"-toimintoa (ASETUS) kunnes näytölle ilmestyy teksti "FUEL". 3. Paina yhtäjaksoisesti joko "SEL"- tai SET -näppäintä kunnes haluttu polttoaineen laadun symboli (91-non / Eth) näkyy näytöllä. Jos et tiedä varmasti polttoaineen tyyppiä, käytä aina Eth-säätöä (vakio). IDD-ajotietokoneen mittaristonäyttö (Interactive Digital Display) Jos moottorikelkassa on värillinen IDD-näyttö, etsi IDD-ajotietokoneen käyttöohjeista (erillinen kirja) toimintaohjeet polttoaineen laadun valitsemiseksi. 26

28 AJONEUVON RAKENNE Nakutuksen ehkäisy (D.E.T.) Nakutuksen ehkäisy (Detonation Elimination Technology DET) Polaris-moottorikelkoissa käytetään nakutuksen tunnistinantureita ja moottoria suojaavaa DET-järjestelmää. Anturien havaittua nakutusta moottorin ohjausjärjestelmä sytyttää mittariston moottorin ohjausjärjestelmän häiriön varoitusvalon ( Check Engine, katso sivu 29) ja näytölle ilmestyy teksti det. Jos moottorin ohjausjärjestelmä ei saa hillittyä nakutusta ja havaitsee todennäköisen moottorivaurion riskin, varoitusvalo alkaa vilkkua ja näytöllä on teksti det. Moottorivaurion ehkäisemiseksi ohjausjärjestelmä joko sammuttaa moottorin (600-kuutioiset) tai laskee pakoauton säätimet ala-asentoon (800-kuutioiset) tehon ja käyntikierrosten rajoittamiseksi. Jos moottorin ohjausjärjestelmä joutuu sammuttamaan moottorin tai rajoittamaan sen käyntikierroksia, ohjausjärjestelmän toimintojen palauttaminen normaalitilaan edellyttää moottorin sammuttamista ja virran katkaisemista virta-avainta kääntämällä. Nakutuksen varoitukset Jatkuvasti palava Check Engine - varoitusvalo Näytöllä teksti det Tasaisesti vilkkuva Check Engine - varoitusvalo Näytöllä teksti det Syy ja suojaustoiminto Liiallista nakutusta ilmenee satunnaisesti, tehon pienentymisen saattaa havaita Voimakas nakutus havaittu 600-kuutioiset: moottori sammuu 800-kuutioiset: pakoaukon säätimet ala-asentoon, voimakas tehon ja käyntikierrosten rajoitus DET-järjestelmä saattaa aktivoitua satunnaisesti ja se on yleensä vaaratonta. IDD-ajotietokoneen DET-varoitus Moottorin ohjausjärjestelmän havaittua liiallista nakutusta IDD-ajotietokoneen näytön vasempaan ylälaitaan ilmestyy moottorin ohjausjärjestelmän häiriön varoitussymboli. Sen lisäksi näyttöön tulee punaisella pohjalla teksti Detonation Detected ja joko MAG tai PTO. Jälkimmäinen kolmen kirjaimen koodi tarkoittaa kummassa sylinterissä nakutus on havaittu. 27

29 AJONEUVON RAKENNE Nakutuksen ehkäisy (DET) Moottorin ylikuumeneminen Nakutuksen ehkäisy (Detonation Elimination Technology DET) Syy voimakkaaseen DET järjestelmän aktivoitumiseen tulee selvittää ja korjata välittömästi. Syy voi olla: Vian aiheuttaja Huonolaatuinen polttoaine Väärä polttoaineen säätö Polttoaine loppu/vähissä Vettä polttoaineessa Polttoainesuodatin tai -letku tukossa Moottorin viritystoimet Alkoholipohjaisen bensiinin lisäaineen käyttö Korjaustoimenpide Vaihda korkealaatuisempaan (tuoreeseen) polttoaineeseen Tarkasta polttoainelaadun mukainen perussäätö Lisää polttoainetta Vaihda puhdas/uusi polttoaine Vie Polaris -huoltoon Älä viritä moottoria Älä käytä alkoholipohjaisia polttoaineen lisäaineita, jos bensiinin alkoholipitoisuus on 10 %. VAROITUS: Jatkuva DET-järjestelmän rajoitinta vasten ajaminen (6500 kier/min) johtaa todennäköisesti moottorivaurioon, joka ei kuulu takuun piiriin. Käyttäjän on reagoitava ajoissa ongelmaan. Moottorin ylikuumeneminen Jos moottorin lämpötila nousee liian suureksi: - perusmittaristossa syttyy moottorin ylikuumenemisen varoitusvalo - IDD-näytön oikean reunan moottorin lämpöilmaisin näyttää maksimilukemaa ja sen väri muuttuu vihreästä punaiseksi; lisäksi näytön vasempaan yläkulmaan ilmestyy ylikuumenemisen varoitussymboli Ylikuumenemisen varoituksen havaittuaan ajajan tulee suorittaa välittömästi jäähdytystä tehostavia toimenpiteitä, kuten ajaa syvempään lumeen. Jos varoitusvalo tai -symboli alkaa vilkkua, moottori on sammutettava välittömästi. Ajon jatkaminen voi johtaa moottorivaurioon. Jos moottori ylikuumenee toistuvaa, tarkasta jäähdytysnesteen määrä. Älä avaa jäähdytysjärjestelmän paisuntasäiliön korkkia ennen kuin moottori on jäähtynyt! Ylikuumenemisen varoitusvalon (-symbolin) aktivoitumisen raja-arvot: Varoitus syttyy Tyhjäkäynnillä 94 C, täydellä kaasulla 85 C Varoitus palaa Tyhjäkäynnillä 102 C, täydellä kaasulla 94 C 28

30 AJONEUVON RAKENNE Pitkän tyhjäkäynnin esto Voiteluöljypumpun häiriön ehkäisy Pitkän tyhjäkäynnin esto Jos moottorikelkka jätetään tyhjäkäynnille, moottorin ohjausjärjestelmä sammuttaa moottorin viiden (5) minuutin kuluttua tai kun moottorin lämpötila nousee 120 asteeseen. Jos moottorikelkka on varustettu IDD-ajotietokoneella, se pysyy päällä vaikka moottori sammuisi, koska virta-avain on RUN-asennessa (virta päällä). Voiteluöljypumpun häiriön ehkäisy Jos moottorin ohjausjärjestelmä havaitsee häiriön sähköisen voiteluöljypumpun toiminnassa, moottorin käyntikierrokset rajoitetaan noin 4000 kierrokseen. Samalla syttyy moottorin ohjausjärjestelmän häiriön varoitusvalo tai -symboli IDD-näytöllä. 29

31 MOOTTORIKELKAN KÄYTTÖ Mittaristo Varoitusvalot 1. Moottorin ohjausjärjestelmän varoitusvalo (Check Engine) 2 Nestekidenäyttö 3 Kaukovalojen merkkivalo 4 Pysäköintijarrun varoitusvalo 5 Peruutuksen merkkivalo 6 ASETUS-nappi (SEL) 7 NÄYTTÖ-nappi (MODE) 8 2-tahtiöljyn määrän varoitusvalo 9 Moottorin ylikuumenemisen varoitusvalo Varoitusvalot 1. Moottorin ohjausjärjestelmän varoitusvalo Moottorin ohjausjärjestelmän varoitusvalon syttyessä on ilmennyt jokin polttoaineen syöttöön liittyvä vika. Jos varoitusvalo syttyy, ajamisen jatkaminen voi johtaa vakavaan moottorivaurioon. Tutki mahdollinen vika sivun 35 vikakooditaulukon avulla tai ota yhteys valtuutettuun Polaris-huoltopisteeseen. 4. Pysäköintijarrun varoitusvalo Pysäköintijarrun varoitusvalo palaa kun pysäköintijarru on kytketty. Liikkeelle lähtö pysäköintijarru kytkettynä voi aiheuttaa voimansiirron tai jarrun vaurioitumisen. Varoitusvalo syttyy myös aina kun painat jarruvipua ajon aikana tahtiöljyn määrän varoitusvalo 2-tahtiöljyn määrän varoitusvalo syttyy kun öljysäiliössä olevan 2-tahtiöljyn määrä on laskenut huomattavan vähäiseksi. Pysäytä välittömästi ja varmista öljyn riittävyys, täytä säiliö mahdollisimman pikaisesti. Voiteluöljyn loppuminen johtaa välittömään moottorivaurioon. 9. Moottorin ylikuumenemisen varoitusvalo Moottorin ylikuumenemisen varoitusvalo syttyy moottorin valvontajärjestelmän havaittua moottorin ylikuumenemisen. Ajajan tulee suorittaa välittömästi jäähdytystä tehostavia toimenpiteitä, kuten ajaa syvempään lumeen. Jos varoitusvalo alkaa vilkkua, ajamisen jatkaminen voi johtaa vakavaan moottorivaurioon. Moottori on sammutettava välittömästi. 30

32 AJONEUVON RAKENNE Mittariston toiminnot Digitaalinen näyttö 1 Kierrosluku- tai nopeusmittarin näyttö 2 Monitoiminäyttö: kierrosluku tai nopeusnäyttö, moottorin lämpötila tai huippunopeusmuisti 3 Polttoainemittari 4 Matka- ja osamatkamittarien (A- ja B-trip) sekä käyttötuntimittarin näyttö 5 Akun varaustilan varoitussymboli 6 Ajotapahtumien tallentajan symboli 1. Kierrosluku- tai nopeusmittarin näyttö Ajaja voi valita suureen numeronäyttöön joko moottorin kierrosluvun tai nopeusmittarin näytön. Näytön valinta tehdään sivulla 33 annetun ohjeen mukaisesti. 2. Monitoiminäyttö Monitoiminäyttöön jää näkyviin joko moottorin kierrosluvun tai nopeusmittarin näyttö, jota ei ole valittu suureen numeronäyttöön. Ajaja voi myös valita näyttöön moottorin lämpötilan näytön tai huippunopeusmuistin näytön. Näytön valinta tehdään sivulla 33 annetun ohjeen mukaisesti. 3. Polttoainemittari Polttoainemittarin nestekidepylväiden määrä ilmaisee jäljellä olevan polttoaineen määrän. Kun viimeinen palkki sammuu, polttoaineen määrä on hyvin vähäinen, minkä jälkeen polttoainemittarin näyttö alkaa vilkkua. Tankkaa mahdollisimman nopeasti. 4. Matka- ja osamatkamittarien sekä käyttötuntimittarin näyttö Näytön alalaidan pieneen numeronäyttöön voi valita matka- tai kahden osamatkamittarin näytön tai käyttötuntimittarin näytön. Näytön valinta, ohjeet sivulla Akun varaustilan varoitussymboli (starttimoottorilla varustetut mallit) Akun varaustilan varoitussymboli syttyy jos akun jännite laskee huomattavasti. 6. Ajotapahtumien tallentajan symboli Moottorin ohjausyksikön muistiin tallentuneita ajotapahtumia, kuten nopeus, moottorin kierroksen ja kaasuläpän asento voi selata kolmen minuutin ajalta. Symboli vilkkuu kun toimintoa käytetään. 31

33 AJONEUVON RAKENNE Mittariston toiminnot Mittariston toimintojen ohjaus Mittariston toimintoja voi selailla moottorin käydessä: 1. Mittariston alapuolella olevilla napeilla. 2. Polttoainetankin korkin ja ohjaustangon välissä olevan sähkökytkinpaneelin keinukytkimellä. Keinukytkimen yläosaa tai mittariston MODE-nappia painamalla selataan ajotietokoneen toimintoja eri valikoista = NÄYTTÖ. Keinukytkimen alaosaa (SET) tai mittariston SEL-nappia painamalla nollataan eri toimintojen muisti tai asetetaan kellonaika = ASETUS. HUOMAA: Älä suuntaa mittaristoon korkeapainepesurin suihkua, mittaristoon tunkeutuva vesi voi vaurioittaa sitä. Älä käytä alkoholi-/liuotinpohjaisia aineita, huoltokemikaaleja tai spray-tuotteita mittariston puhdistukseen. Mittaristolle roiskunut polttoaine on välittömästi puhdistettava. Mittayksikön valinta Mittaristoon voi valita joko eurooppalaisen metrisen tai anglosaksinen mittajärjestelmän mukaiset yksiköt. Mittayksikön valinta, vaihtoehto yksi: 1. Selaa joko näytön alapuolella olevaa MODE-nappia tai keinukytkimen yläosaa (MODE-asento) painamalla näyttöön moottorin lämpötilan näyttö. 2. Paina MODE-nappi/keinukytkin pohjaan ja pidä siellä kunnes näyttöön vaihtuu haluttu mittayksikkö (Celcius = C, Fahrenheit = F). Mittayksikön valinta, vaihtoehto kaksi: 1. Selaa SET-napilla tai ohjaustangon SET-keinukytkimellä näyttöön matkamittarin näyttö. 2. Paina SEL-nappia tai SET-keinukytkimellä kunnes näyttöön vaihtuu haluttu mittayksikkö (kilometrit = KMH, mailit = MPH). HUOMAA: Mittariston näytössä käytettävän yksikön muuttaminen kummalla tahansa tavalla muuttaa kaikkien toimintojen yksiköt joko anglosaksisiksi tai metrisiksi. 32

34 AJONEUVON RAKENNE Mittariston toiminnot Nopeus- tai kierroslukumittarin näytön valinta Nestekidenäytön ylimpään, suurimmilla numeroilla ilmaistavaan näyttöön voi valita joko nopeusmittarin tai moottorin käyntikierrosmittarin näytön. Toinen em. näytöistä ilmaistaan tarvittaessa näytön keskimmäisellä numerorivillä. Päänäytön valinta tehdään seuraavasti: 1. Valitse näytölle joko moottorin kierroslukumittarin näyttö (RPM) tai nopeusmittarin näyttö (KPH/MPH) selaamalla näyttöä joko mittariston MODE-nappia tai mittariston ohjauksen keinukytkimen yläosaa painamalla. 2. Paina MODE-nappi tai keinukytkin pohjaan noin kolmen sekunnin ajaksi, minkä jälkeen näyttö vaihtuu. Monitoiminäytön ohjaaminen Mittariston keskimmäisen numerorivin monitoiminäyttöön voi valita seurattavaksi moottorin kierrosluvun, nopeusmittarin, moottorin lämpötilan tai huippunopeusmuistin näytön. Haluttu näyttö valitaan painamalla joko mittariston NÄYTTÖ (MODE)-nappia tai keinukytkimen yläosaa kunnes haluttu näyttö ilmestyy ruudulle. Matka- ja osamatkamittarien sekä käyttötuntimittarin näyttö Näytön alalaidan pieneen numeronäyttöön voi valita matka- tai kahden osamatkamittarin näytön tai käyttötuntimittarin näytön. Haluttu näyttö selataan painamalla joko mittariston ASETUS (SEL)-nappia tai ohjauskytkimen alaosaa. Osamatkamittari (trip) nollataan valitsemalla SEL-nappia tai SET-keinukytkintä painelemalla joko A- tai B-osamatkamittari ja pitämällä SEL-nappia (keinukytkintä) ala-asennossa kunnes näyttö nollautuu. Ajotapahtumien tallentajan käyttö Ajotapahtumien tallentaja antaa ajajalle mahdollisuuden tallentaa kolmen minuutin ajalta moottorin kierrosluvun, nopeuden sekä kaasuläpän asennon. 1. Kytke tallennin päälle painamalla yhtä aikaa mittariston alalaidan MODE- ja SELnappeja noin kolme sekuntia. Toiminnon kytkeytyessä symboli alkaa vilkkua. 2. Tallennettujen tietojen tarkastelu edellyttää kelkan pysäyttämistä ja moottorin kierrosten asettumista tyhjäkäynnille. 3. Paina jälleen mittariston MODE- ja SEL-nappeja yhtä aikaa. 4. Moottorin kierrosten nosto nollaa näytön ja mittariston toiminnat vaihtuvat normaaleiksi. 33

35 MOOTTORIKELKAN KÄYTTÖ Mittariston toiminnot Moottorin diagnostiikkatoiminto Moottorin ohjausyksikön muistiin tallentuvat ajon aikana mahdollisesti tapahtuvat häiriötilanteet ja niiden syyt. Näitä tietoja selaamalla voidaan nopeasti määrittää (diagnosoida) mahdolliset vikojen syyt ja suorittaa tarvittavat korjaustoimenpiteet. Diagnostiikkatoimintoa on mahdollista käyttää, jos moottorin ohjausjärjestelmän varoitusvalo palaa ja sen lisäksi monitoiminäytölle tulee vikakoodi. Älä sammuta moottoria, jos haluat tarkastella vikakoodia, sillä se säilyy aktiivisena näytöllä vain niin kauan kuin mittaristo saa virtaa. Muistiin tallentuneen vikakoodin lukeminen jälkeenpäin edellyttää erikoislaitteistoa. Ota tarvittaessa yhteys valtuutettuun Polaris-huoltopisteeseen. Vikakoodien tarkastelu: 1. Pysäytä ajoneuvo. Älä sammuta moottoria. Kytke pysäköintijarru. 2. Valitse mittariston SEL-näppäintä tai SET-keinukytkintä painamalla näyttöön diagnostiikkatoiminto. Aktivoidun toiminnon merkiksi näyttöön syttyy ajotuntimittarin symboli ja moottorin ohjausjärjestelmän varoitusvalo alkaa vilkkua. 3. Näyttöön ilmestyy kaksi numerosarjaa, joista: 1. monitoiminäytön riville tuleva 2-6 numeron sarja ilmaisee todennäköisen vaurioituneen osan 2. alimman (matkamittarin) numeronäytön riville tuleva 1-2 numeron sarja ilmaisee todennäköisen vian, kuten oikosulun 4. Samanaikaisesti voi ilmetä useampikin vika, minkä vuoksi vikakoodeja on hyvä selata. Paina mittariston MODE-näppäintä tai -keinukytkintä noin kaksi sekuntia, jolloin diagnostiikkatoiminto ilmaisee seuraavan vikakoodin. 5. Vikakoodit voi tulkita seuraavan sivun taulukoiden avulla. Suurin osa vikakoodeista aiheutuu eri virtapiirien häiriöistä. Näitä ovat. Katkennut virtapiiri: järjestelmälle menevä virtajohto on poikki tai virtapiiriin kuuluva osa on rikkoutunut (suihkutussuutin, polttoainepumppu jne) Oikosulku: järjestelmälle menevä virtajohto on vaurioitunut ja osuu ajoneuvon runkoon tai muuhun maadoittavaan osaan. Järjestelmien johtorikko: kahden tai useamman järjestelmän vaurioituneet virtajohdot ovat kosketuksissa toisiinsa Virtapiirin ylijännite: jonkin järjestelmän ohjausvirtapiiriin yhdistyy suoraan ajoneuvon 12-volttinen virtapiiri 34

36 MOOTTORIKELKAN KÄYTTÖ Mittariston toiminnot Vikakooditaulukko VIKAKOODITAULUKKO Vian syy Vikakoodi Järjestelmän osa OSA VIKA Kaasuluistin asentotunnistin (TPS) Virtapiirin ylijännite 51 3 Virtapiirin ylijännite 4 Epänormaali anturin vaihteluväli 10 Nopeusmittarin anturi Anturin väärä tai puuttuva tieto 84 2 Imuilman lämpötila-anturi Virtapiirin ylijännite Virtapiirin alijännite 4 Ilmanpainemittarin anturi Virtapiirin ylijännite Virtapiirin alijännite 4 Moottorin lämpötila-anturi Virtapiirin ylijännite Virtapiirin alijännite 4 Ylikuumeneminen 16 Moottorin sammuttaminen 0 ylikuumenemisen takia Epänormaalin laaja lämpötilan 15 vaihteluväli Laturin jännitteensäädin Virtapiirin ylijännite Virtapiirin alijännite 4 Pakoputkiston lämpötila-anturi Virtapiirin ylijännite Virtapiirin alijännite 4 Järjestelmän keskusyksikön (ECU) muisti Järjestelmä/tarkastushäiriö sylinterin polttoaineen ruiskutussuuttimen Ohjausvirta katkennut tai maadoittunut ohjausvirtapiiri Ohjausvirta yhdistyy toiseen virtapiiriin 3 2-sylinterin polttoaineen ruiskutussuuttimen Ohjausvirta katkennut tai maadoittunut ohjausvirtapiiri Ohjausvirta yhdistyy toiseen virtapiiriin 3 Nakutusanturi 1 Virtapiirin alijännite Sytytyspuolan ohjausvirtapiiri Ohjausvirta katkennut tai maadoittunut Polttoainepumpun virtapiiri Ohjausvirta katkennut tai maadoittunut sylinterin nakutus Nakutuksen rajoittimen ylikuormitus Nakutus liian suurta 16 2-sylinterin nakutus Nakutuksen rajoittimen ylikuormitus Nakutus liian suurta 16 Anturivirtapiiri 1 Virtapiirin ylijännite (mm. TPS) Virtapiirin alijännite 4 Anturivirtapiiri 2 Kriittisen tason ylittävä jännite (nopeusmittari) Kriittisen tason alittava jännite 1 Keskusyksikön (ECU) antama ohjausvirta Virtapiirin ylijännite (polttoaineen suihkutusjärjestelmälle) Virtapiirin alijännite 4 Kaasuvivun turvajärjestelmä Virtapiirin alijännite Virtapiirin ylijännite 3 Kaasuvivun takertelu 7 Virtapiirin päärele Ohjausvirta katkennut tai maadoittunut Ohjausvirta yhdistyy toiseen virtapiiriin 3 Pakoaukonsäätimien solenoidi (600 H.O.) Ohjausvirta katkennut tai maadoittunut Ohjausvirta yhdistyy toiseen virtapiiriin 3 Sähköinen öljypumppu Ohjausvirta katkennut tai maadoittunut Ohjausvirta maadoittunut 5 Pakoaukonsäätimen ohjausjärjestelmä Virtapiirin ylijännite (800 H.O.) Virtapiirin alijännite 4 Ohjelmointivirhe 13 Mekaaninen vika 12 Öljypumpun tai polttoaineen suihkutuksen ohjelmointia ei ole tehty Asentotieto ei välity 7 Ohjelmointivirhe

37 MOOTTORIKELKAN KÄYTTÖ Ajonestotoiminto Näiden Polaris moottorikelkkamallien moottorin hallintajärjestelmässä on valmius ajonestolaitetoimintoon, joka voidaan aktivoida valtuutetussa Polaris-huollossa. Ajonestotoimintoa käytetään mittariston ohjauspainikkeilla. Aktivoitu ajonestotoiminto ei estä moottorin käynnistämistä, mutta estää moottorikelkan liikkeelle lähdön rajoittamalla käytettävät kierrokset alle 3000:n. Huollossa tehdyn ajoneston aktivoinnin jälkeen järjestelmään voidaan ohjelmoida henkilökohtainen tunnusluku. Toimi seuraavilla sivuilla annettujen ohjeiden mukaisesti. Aktivoinnin ensimmäinen vaihe: ajoneston käyttöön otto 1. Käynnistä moottori ja kytke pysäköintijarru. 2. Paina kolmen (3) sekunnin ajan yhtä aikaa mittariston alalaidassa olevia NÄYTTÖ ja ASETUS nappeja (MODE ja SEL). Näyttöön tulee teksti SECURE OFF. Jos teksti ei ilmesty, paina nappeja uudestaan. 3. Odota kunnes näytölle tulee teksti ENTER CO- DE. Paina sen jälkeen ASETUS nappia (SEL). Näyttöön ilmestyy numero 0. Kun se näkyy, paina NÄYTTÖ nappia (MODE) numeron hyväksymiseksi. Jos näytöltä katoaa teksti ENTER CODE, aloita ohjelmointi uudestaan kohdassa 2 neuvotuilla toimenpiteillä. 4. Paina ASETUS nappia (SEL) valitaksesi toisen numeron (0) tunnuslukuun. Vahvista numero painamalla NÄYTTÖ nappia (MODE). 5. Valitse tunnusluvun kolmas numero (0) samoilla ASETUS ja NÄYTTÖ nappien painalluksilla. 6. Näyttöön tulee teksti SECURE ON. Ajonesto on nyt aktivoitu. 7. Ajonesto tulee ohjelmoida pois päältä välittömästi. Katso seuraavan sivun ohjeet. 36

38 MOOTTORIKELKAN KÄYTTÖ Ajonestotoiminto (lisävaruste) Aktivoinnin toinen vaihe: ajoneston käyttöön otto Moottorin käydessä mittariston näytöllä vaihtuu teksti SECURE ON ja ENTER CODE. Ajoneston kytkeminen pois päältä edellyttää seuraavia toimenpiteitä: 1. Odota kunnes näytöllä on teksti ENTER CODE. Paina tekstin ollessa näytöllä ASETUS nappia (SEL). Näytölle tulee teksti ENTER CODE ja numero Vahvista tunnusluvun numero 0 painamalla NÄYTTÖ nappia (MODE) kerran. 3. Paina ASETUS nappia (SEL) valitaksesi tunnusluvun toinen numero. Kun numero 0 ilmestyy, vahvista se painamalla NÄYTTÖ nappia (MODE). 4. Toimi vastaavasti tunnusluvun kolmannen numeron kanssa. 5. Kun kolmas numero on hyväksytty, näyttöön ilmestyy teksti SECURE OFF. Ajonesto on nyt pois päältä. Oman tunnusluvun ohjelmointi Oma tunnusluku tulee ohjelmoida välittömästi ajonestotoiminnon aktivoinnin jälkeen. 1. Kun näyttöön tulee teksti SECURE OFF, paina NÄYTTÖ nappia (MODE). Näyttöön tullee teksti ENTER CODE. 2. Ohjelmoi henkilökohtainen tunnuslukusi NÄYTTÖ ja ASETUS nappeja (MODE ja SEL) painamalla. 3. Kun tunnusluvun kolmas numero on ohjelmoitu, näyttöön ilmestyy tunnusluku sekä teksti CODE SET. Nyt uusi, henkilökohtainen tunnusluku on tallentunut järjestelmän muistiin. HUOMAA: Ajonesto ei ole vielä aktivoitunut. TUNNUSLUKU: Jos tunnusluku unohtuu, valtuutetusta Polaris huollossa voidaan palauttaa järjestelmän perusasetukset (tunnus 000). Ohjelmoi uusi tunnusluku edellä mainittujen ohjeiden mukaisesti. 37

39 MOOTTORIKELKAN KÄYTTÖ Ajonestotoiminto (lisävaruste) Ajonestotoiminnon käyttö Ajonesto kytketään päälle ja pois päältä tunnusluvulla. Ajonesto aktivointi tehdään syöttämällä käynnissä olevan kelkan mittariston ohjainnapeilla tunnusluku. Vastaavasti pois kytkentä tapahtuu syöttämällä tunnusluku käynnistämisen jälkeen. Noudata seuraavia ohjeita: 1. Käynnistä moottorikelkka ja kytke pysäköintijarru. 2. Paina sekä NÄYTTÖ että ASETUS näppäimiä (MODE ja SEL) kolmen (3) sekunnin ajan. Näyttöön tulee teksti SECURE OFF. Jos tekstiä ei tule, toista näppäinten yhteispainallus. 3. Odota kunnes näyttöön tulee teksti ENTER CO- DE. Paina ASETUS näppäintä (SEL). 4. Kun ensimmäinen tunnusluvun numeroista tulee näytölle, hyväksy se painamalla NÄYTTÖ näppäintä (MODE). Jos teksti ENTER CODE katoaa näytöltä, aloita uudestaan kohdasta Valitse ja vahvista loput tunnusluvun numeroista painamalla NÄYTTÖ ja ASETUS näppäimiä. 6. Kun viimeinen tunnusluvun numeroista on syötetty laitteelle, näyttöön ilmestyy teksti SECURE ON. Ajonesto on aktivoitunut, moottorin kierrokset eivät nouse riittävästi liikkeelle lähtöä varten. 7. Jos näytölle tulee teksti BAD CODE, ajonesto ei aktivoidu ja järjestelmä palaa vaiheeseen ENTER CODE. Syötä tunnusluku em. kohdissa 3-6 annettujen ohjeiden mukaisesti. HUOMAA: Moottorin käydessä näytöllä vaihtelee teksti SECURE ON ja ENTER CODE. 1. Ajoneston pois kytkemiseksi odota kunnes näytöllä on teksti ENTER CODE. Paina silloin ASETUS näppäintä (SEL). Näytölle ilmestyy tunnusluvun ensimmäinen numero. Selaa ja valitse oikea numero ja vahvista se painamalla NÄYTTÖ näppäintä (MODE). HUOMAA: Jos moottorin lämpötila on yli 49 astetta, tunnusluvun syöttäminen tulee tapahtua alle minuutissa. Muuten moottori sammuu. (jatkuu seuraavalla sivulla) 38

40 MOOTTORIKELKAN KÄYTTÖ Ajonestotoiminto (lisävaruste) Ajoneston käyttö (jatkoa edelliseltä sivulta) 2. Valitse seuraavat tunnusluvun numerot ASETUS ja NÄYTTÖ näppäimillä (MODE ja SEL). 3. Kun kolmas tunnusluvun numeroista on vahvistettu, näyttöön ilmestyy teksti SECURE OFF. Ajonesto on pois päältä. 4. Jos tunnusluku on väärin, näyttöön ilmestyy teksti BAD CODE. Syötä tunnusluku uudestaan. Ajoneston tunnusluvun vaihtaminen Ajoneston tunnusluvun vaihtaminen on mahdollista koska tahansa. Ohjelmointi suoritetaan edellisillä sivuilla annettujen ohjeiden mukaisesti sillä poikkeuksella, että tehdasasetuksen tunnusluvun 000 sijaan käytetään jo ohjelmoitua tunnuslukua. Ajonestotoiminnon pikaopas Seuraavassa taulukossa esitetään tiivistettynä ajonestotoiminnon käyttämisen periaatteet. Toiminto Moottorin käynnistäminen + NÄYTTÖ ja ASETUS näppäinten (MODE ja SEL) painaminen yhtä aikaa ASETUS näppäimen (SEL) painaminen NÄYTTÖ näppäimen (MODE) painaminen Ajonestotoiminnon ohjaus Toiminnon vaikutus Ilmaisee näytöllä tekstin ENTER CODE, mikä tarkoittaa ajoneston päälle kytkemisen mahdollisuutta Vaihtaa tunnusluvun numeroita Vahvistaa annetun tunnusluvun numeron ja siirtää valinnan seuraavan tunnusluvun numeroon, jos niitä on jäljellä. Avaa uuden tunnusluvun ohjelmoinnin mahdollistavan ENTER CODE tilan, jos näppäintä painetaan välittömästi aktivoinnin ja pois päältä kytkemisen jälkeen. 39

41 MOOTTORIKELKAN KÄYTTÖ IDD-ajotietokoneen toiminnot IDD-ajotietokoneen toiminnot Värinäytöllisen Polaris Interactive Digital Display -ajotietokoneen perustoiminnot ovat seuraavat: - nopeusmittari - käyntikierrosmittari - matka- ja osamatkamittarit - polttoainemittari - jäähdytysnesteen lämpötilamittari - akun napajännitteen mittari - polttoainelaadun valinta - ajonestojärjestelmä Näiden lisäksi IDD mahdollistaa kattavat ajotietokone-, diagnostiikka- puhelin- ja GPStoiminnot. Ennen kuin lähdet ajamaan, ole hyvä ja tutustu huolellisesti IDD:n toimintoihin, erityisesti toimintojen ohjaukseen näytön alalaitaan sijoitetuilla viidellä näppäimellä. Näiden näppäinten ohella IDD:n perustoimintoja voi ohjata polttoainetankin korkin eteen sijoitetulla mittariston toimintojen keinukytkimellä. Lisätietoja löydät erillisestä IDD-käyttöohjeesta. HUOMAA: IDD-näytön puhdistamiseen suositellaan laadukasta mikrokuituliinaa. Näyttö kestää puhdistuksen tavanomaisilla puhdistusaineilla. Polaris ei suosittele alkoholipohjaisten lasinpesuaineiden käyttöä IDD:n puhdistamiseen. Pyyhi näytölle roiskunut bensiini välittömästi pois. Yli 10V/m elektromagneettinen säteily voi aiheuttaa vääriä lukemia nopeusmittarin näytölle. 40

42 MOOTTORIKELKAN KÄYTTÖ Jousituksen säädöt Jousituksen säädöt Polaris Axys-runkoisten moottorikelkojen etu- ja takajousituksen säätäminen ajotyylisi ja painosi mukaiseksi on hyvin helppoa. Ota huomioon seuraavat kolme seikkaa: 1. Aja moottorikelkalla! 2. Moottorikelkan tasapainoa eli suksipainetta ja kiihdytyksissä tapahtuvaa painonsiirtoa säädetään telaston takaiskunvaimentimen jousen esijännitystä muuttamalla. 3. Iskunvaimentimien säätöruuveista ja nupeista säädetään iskunvaimennuksen jämäkkyyttä, mikä vaikuttaa jousituksen herkkyyteen. Seuraavilla sivuilla käsitellään iskunvaimennuksen ja jousituksen perussäätöjä sekä paneudutaan tarkempaan hienosäätöön. Sivujen taulukoista löydät tiedot jousituksen tehdassäädöistä sekä tehtaan suosituksista eri painoisille kuljettajille. Taulukoista löydät myös tietoa lisävarusteina myytävistä pehmeämmistä tai jäykemmistä jousista. Kohta 1: Aja moottorikelkalla! Aja moottorikelkalla erilaisissa maasto- ja reittiolosuhteissa hahmottaaksesi perussäädöissä olevan jousituksen toiminnan. Kohta 2: Säädä telaston takaiskunvaimentimen jousen esijännitystä sopivan tasapainon löytämiseksi Arvioi kertyneen ajotuntuman perusteella ohjauksen tuntumaa sekä moottorikelkan pituussuuntaista painonsiirtymää. Näitä voidaan säätää. o Kelkan pituussuuntaista painonsiirtymää voidaan lisätä pienentämällä telaston takaiskunvaimentimen jousen esijännitystä. o Kelkan pituussuuntaista painonsiirtymää voidaan pienentää lisäämällä telaston takaiskunvaimentimen jousen esijännitystä. o Ohjausta voidaan keventää: 1. Pienentämällä telaston takaiskunvaimentimen jousen esijännitystä. 2. Lisäämällä telaston etuiskunvaimentimen jousen esijännitystä. Kohta 3: Ajettavuuden viimeistely iskunvaimentimia säätämällä Kun jousien esijännitys on saatu säädettyä sopivaksi, voidaan ajettavuutta hienosäätää iskunvaimentimien iskun- ja paluuvaimennuksen säädöillä. Iskunvaimennus jäykistyy vaimentimen säätönuppia tai -ruuvia kiinni kiertämällä. Vastaavasti säätönupin/-ruuvin avaaminen pehmentää iskunvaimennusta, mikä lisää mukavuutta. Jos sinulla ei ole merkittävää kokemusta iskunvaimentajien säädöstä, säädä vain yhtä kohdetta kerrallaan ja vain 2-3 säätönupissa tai -ruuvissa tuntuvaa naksahdusta kerrallaan. Tee reilu koeajo ennen seuraavaa säätöä. Kokeile rohkeasti eri vaihtoehtoja löytääksesi itseäsi miellyttävän jousituksen säädön. HUOMAA: Suksien iskunvaimentimien säätö tulee tehdä molemmille puolille yhtäläisinä. 41

43 MOOTTORIKELKAN KÄYTTÖ Jousituksen säädöt Iskunvaimentimien sijoitus Iskunvaimennuksen säätönuppien sijoitus (jos varusteena) Iskunvaimentimien jousen esijännityksen mittauspisteet 42

44 MOOTTORIKELKAN KÄYTTÖ Jousituksen säädöt Suksien IFS- jousitus, iskunvaimennuksen säätökohteet ja vakioasetukset Suksien iskunvaimentimien (SKS, Pro-RMK lisävarusteena) yläpäässä on erillinen kaasu- /öljysäiliö, jonka päällä on säätönuppi. Iskunvaimennusta säädetään nuppia kiertämällä. Iskunvaimennuksen säätö aloitetaan kiertämällä säätönuppi täysin auki. Säädön kiertäminen vastapäivään pehmentää iskunvaimennusta ja kierto myötäpäivään jäykentää sitä. Tee säätö 1-2 napsahdusta kerrallaan ja käy välittömästi koeajamassa. Jousen esijännitys määritellään mittaamalla jousen pituus kuormittamattomasta moottorikelkasta. Malli Iskunvaimennus vakioasetus Jousen vakioasetus Jousen minimipituus Pro-RMK ja SKS 6 napsua kiinni 267 mm 248 mm RMK Assault 6 napsua kiinni 279 mm 267 mm Etujousituksen pohjatessa kierrä vaimennuksen säätönuppia kaksi (2) napsua kiinni, mikä jäykistää iskunvaimennusta ja ehkäisee jousituksen pohjaamista. Säädä aina suksien jousituksen molemmat puolet samanlaisiksi! HUOMAA: Molemmat suksien iskunvaimentajat tulee huollattaa yhtä aikaa samassa paikassa, myös siinä tapauksessa, jos vain toiseen vaimentimeen tulee nestevuoto tai muu vaurio. HUOMAA: Iskunvaimennuksen säätöä ei saa kiertää täysin kiinni. Ajoneuvon käyttö täysin kiinni kierretyllä iskunvaimennuksen säädöllä saattaa vaurioittaa iskunvaimenninta. HUOMAA: Älä koskaan säädä jousen esijännitystä suuremmaksi tai pienemmäksi kuin näiden sivujen taulukoissa annetut minimi- ja maksimirajat sallivat. Parhaat ajo-ominaisuudet saadaan mahdollisimman pienellä jousen esijännityksellä. Suksen iskunvaimentajan liikerata olisi saatava kokonaisuudessaan käyttöön. Iskunvaimennus saa satunnaisesti pohjata kevyesti. HUOMAA: Polaris suosittelee moottorikelkalle n. 250 km sisäänajoa ja kaikkien iskunvaimennuksen rakenteiden rasvaamista ennen iskunvaimennuksen ja alustan säätötoimenpiteitä. Telaston etummaisen (etupukin) iskunvaimentimen säädöt Telaston etuiskunvaimentimen jousen esijännitys vaikuttaa ohjauksen tarkkuuteen ja herkkyyteen. Jos haluat ohjaukseen enemmän pitoa, pienennä telaston etuiskunvaimentimen jousen esijännitystä. Malli Jousen vakioasetus Jousen minimipituus Pro-RMK, SKS ja RMK Assault 213 mm 208 mm 43

45 MOOTTORIKELKAN KÄYTTÖ Jousituksen säädöt Telaston jousituksen säätö Kuljettajan painosta voidaan päätellä suuntaa-antavasti sopiva jousien esijännitys, mikä voi kuitenkin vaihdella ajotavan mukaan. Säädöt ovat helppoja toteuttaa, joten perehtymällä säätömahdollisuuksiin sekä kokeilemalla ajaja voi löytää itselleen parhaat asetukset. Vuoristokelkkojen kohdalla telaston takajousituksen pehmeys saattaa heikentää nousukykyä. Vastaavasti jäykempi takajousituksen säätö parantaa nousukykyä. Telaston jousituksen perussäätö perustuu telaston takaiskunvaimentimen jousen jännityksen (kantavuuden) muuttamiseen. Tämä voidaan tehdä joko lisäämällä tai vähentämällä vakiojousen esijännitystä säätömutterin avulla, tai vaihtamalla jousi. Tehtaan vakioasetukset on tehty kiloisille ajajille. Jos ajaja on alle 73-kiloinen tai painaa selvästi yli 100 kiloa, vakiojousen esijännityksen säädöllä voidaan muuttaa jousituksen perusasetusta haluttuun suuntaan. Polaris-varustevalikoimaan kuuluu erilaisia jousivaihtoehtoja, kysy tarvittaessa Polaris-kauppiaalta. Pro-RMK ja SKS, telaston takaiskunvaimentajan jousen esijännityksen suositus Jousen Ajajan paino Jousen pituus minimipituus Telaston takaiskunvaimentajan vakiojousi Alle 73 kg 273 mm 249 mm kg (vakioasetus) 267 mm 249 mm kg 257 mm 249 mm kg 249 mm 249 mm Lisävarusteena saatava jäykempi 250#-jousi kg 25,7 cm 24,5 cm kg 24,5 cm 24,5 cm Iskunvaimennus vakioasetus Pro-RMK ja SKS 3 napsua kiinni RMK Assault 6 napsua kiinni Kuin edellä HUOMAA: Älä koskaan säädä telaston takaiskunvaimentajan jousen esijännitystä kireämmälle tai löysemmälle kuin seuraavassa taulukossa mainitut mitat. Väärä säätö voi johtaa jousituksen komponenttien rikkoutumiseen. Takaiskunvaimentimen iskunvaimennuksen säätö Kun jousien esijännitys on säädetty sopivaksi, ajettavuuden hienosäätö tehdään iskunvaimentimen säätönuppia tai -ruuvia kiertämällä. Iskunvaimennus jäykistyy vaimentimen säätönuppia tai -ruuvia kiinni kiertämällä. Vastaavasti säätönupin tai -ruuvin avaaminen herkistää vaimennusta, eli jousitus pehmenee. Jäykäksi säädetty iskunvaimennus ehkäisee tehokkaammin jousituksen pohjaamista. 44

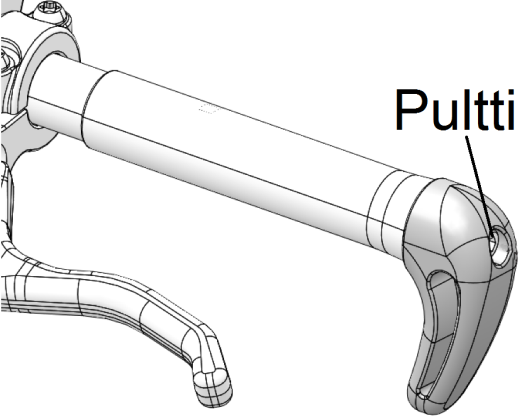

46 MOOTTORIKELKAN KÄYTTÖ Ohjaustangon osien kiinnitys Ohjaustangon asennon säätö Ohjaustangon osien kiinnitys Ohjaustangon asentoa muutettaessa pitää yleensä muuttaa myös tankoon liitettyjen osien ja hallintalaitteiden asentoa. Osien kiinnityksessä tulee noudattaa valmistajan suosittelemia kiritystiukkuuksia, tiedot oheisessa taulukossa. Osien asennon muuttaminen löysäämättä niiden kiinnitystä saattaa aiheuttaa uria ohjaustangon pintaan, mikä voi johtaa osan kiinnityksen löystymiseen ja sen pyörähtämiseen. Älä kiristä osia liikaa, se voi vahingoittaa osien kiinnitysten kierteitä. Osa Kiristystiukkuus 1. Jarruvivun rungon kiinnityspultit 6,7-9 Nm 2. Sähköisen PERC-peruutustoiminnon käyttökytkimen rungon ruuvi 4 Nm 3. Ohjaustangon kiinnityspultit/mutterit 9,5 Nm 4. (Hätä)sammutuskatkaisimen rungon kiinnitysruuvi 1,4 Nm 5. Kaasuvivun rungon kiinnitysruuvi 3 Nm 6. Kaasuvivun rungon suojakuoren ruuvi 0,7 Nm 7. Ohjaustangon pään koukun kiinnityspultti Alumiinitanko: 13,5 Nm Terästanko: 24 Nm Käsisuojien kiinnitysruuvit (jos varusteena) Kevyt käsivarainen kiristys Ohjaustangon asennon säätö 1. Aseta kuusiokoloavain ohjaustangon kiinnityspultin päähän ja avaa mutterit (4 kpl). 2. Käännä ohjaustanko haluamaasi asentoon. 3. Varmista kaasuvivun ja jarrukahvan toiminta sekä se, ettei mikään osa osu katteeseen tai muuhun moottorikelkan rakenteeseen missään ohjaustangon asennossa. 4. Kiristä kiinnityspulttien mutterit 9,5 Nm:n tiukkuuteen. 5. Säädä tarvittaessa ohjaustankoon liitettyjen hallintalaitteiden ja sähkökytkinten asentoa. Katso ohjeet seuraavalta sivulta. 45

47 MOOTTORIKELKAN KÄYTTÖ Ohjaustangon osien säätö Jarruvivun asennon säätö 1. Avaa jarruvivun runko-osan kahta pulttia sen verran, että jarruvipu kääntyy herkästi. 2. Käännä jarruvipu haluamaasi asentoon. 3. Kiristä ensin taaempi pultti, sitten lähempänä jarrunestesäiliötä oleva pultti 6,7-9 Nm:n tiukkuuteen. Vältä ylikiristämistä. HUOMAA: Varmista jarruvalokatkaisimen ja lämpökahvan sähköjohtojen ehjänä säilyminen. Kaasuvivun asennon säätö 1. Avaa kaasuvivun runko-osan ruuvi. 2. Käännä kaasuvipu haluamaasi asentoon. 3. Kiristä ruuvi 3 Nm:n tiukkuuteen. Vältä ylikiristämistä. 4. Kokeile kaasuvivun toimivuus moottori sammutettuna. HUOMAA: Varo vaurioittamasta jarruvivun asentoa säätäessäsi peukalolämmittimen ja/ tai lämpökahvan sähköjohtoja säädön aikana. PERC-peruutustoiminnon käyttökytkimen asennon säätö 1. Avaa PERC-peruutusvaihteen käyttökytkimen runko-osan ruuvia sen verran, että käyttökytkin kääntyy herkästi. 2. Käännä käyttökytkin haluamaasi asentoon. 3. Kiristä ruuvi 4 Nm:n tiukkuuteen. Vältä ylikiristämistä. (Hätä)sammutuskatkaisimen asennon säätö 1. Avaa (hätä)sammutuskatkaisimen rungon ruuvi. 2. Käännä katkaisin haluamaasi asentoon. 3. Kiristä ruuvi 1,4 Nm:n tiukkuuteen. Vältä ylikiristämistä. (Hätä)sammutuskatkaisin tulee olla asennossa, jossa sitä on helppo käyttää. 46

48 MOOTTORIKELKAN KÄYTTÖ Ohjaustangon osien säätö Suksien ohjainraudat Telamaton piikkien asennus Ohjaustangon päiden koukkujen asennon säätö 1. Avaa ohjaustangon pään koukun kiinnityspulttia vain sen verran, että saat muutettua koukun asentoa. Älä poista pulttia paikoiltaan. 2. Käännä koukku haluamaasi asentoon. 3. Kiristä pultti, vältä ylikiristämistä. HUOMAA: Teräsohjaustanko: kiristysmomentti 24 Nm. Alumiininen ohjaustanko: kiristysmomentti 13,5 Nm. Suksien ohjainraudat Suksien alapuolelle on asennettu vaihdettavat ohjainraudat. Ne tehostavat suksien purevuutta lumeen eli parantavat kääntyvyyttä. Lisäksi ne pienentävät suksia kulumista suojaamalla suksimuovia osumilta kiviin sekä teiden yms. ylityksissä asvalttiin ja hiekkaan. Lisätietoja suksien ohjainrautojen vaihdosta sivulla 76. Ohjainraudat täytyy uusia kun ne ovat kuluneet puoliväliin alkuperäisestä vahvuudestaan. Telamaton piikkien asennus Polaris RMK- ja SKS-malleissa käytettäviin telamattotyyppeihin ei voi asentaa piikkejä. Välityksen vaihtaminen, ketjukotelolla varustetut mallit (SKS ja RMK Assault) Moottorikelkassa käytetty nopeusanturi ottaa nopeustiedon jarrulevyltä. Moottorin ohjausjärjestelmä käsittelee tiedon ja näyttää sen mittariston näytöltä. Jos ketjukotelossa olevien hammasrattaiden kokoa muutetaan, nopeustieto ei välity todellisuutta vastaavana. Siksi hammasrattaiden (välityksen) vaihtamisen jälkeen moottorin ohjausjärjestelmä on päivitettävä. Ota yhteys valtuutettuun Polaris-huoltopisteeseen. 47

49 MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Suorittamalla seuraavan listan mukainen ajoneuvon tarkastus aina ennen ajoon lähtemistä varmistetaan turvallinen ajomatka sekä ehkäistään teknisten vaurioiden syntymistä. Kohde Tehtävä tarkastus Sivu Voimansiirto Variaattorin hihnan kunto 71 Voimansiirto Quickdrive-hihnan kunto 74 Jarru Jarrukahvan napakka tuntuma, jarrunesteen määrä 49 Pysäköintijarru Tarkasta toiminta 49 Voiteluöljy Tarkasta moottorin voiteluöljyn määrä 52 Kaasuvipu Tarkasta toiminnan herkkyys ja vivun palautuminen 51 Käsikäynnistin Tarkasta narun ja kahvan eheys 52 Suksien ripustus Tarkasta toiminta ja osien kiinnitys 51 Ohjaus Tarkasta herkkä toimivuus sekä väljyydet 75 Sukset Tarkasta suksien ja ohjainrautojen kunto sekä kiinnitys 76 Kuomun kiinnitys Tarkasta asianmukainen kiinnitys 58 Telasto Tarkasta kaikkien iskunvaimentajien, tukivarsien, kääntöpyörien 76 ja liukukiskojen kunto sekä kiinnityspulttien kireys Polttoaine Tarkasta bensiinin riittävyys 53 Jäähdytysneste Tarkasta jäähdytysnesteen määrä säiliöstä, lisää tarvittaessa 67 Moottorin letkut Tarkasta vuodot Varoitusvalot Tarkasta varoitusvalojen ja -symbolien toiminta (Hätä)sammu- Tarkasta moottorin (hätä)sammutuskytkimen toiminta sekä 51 tuskytkin mahdollisen turvanaruun liitetyn tappokatkaisijan toiminta Telamatto Tarkasta kireys, linjaus ja kunto 76 Ketjukotelo Tarkasta öljymäärä 71 Ajovalo Tarkasta ajovalon toiminta 52 Taka- / jarruvalo Tarkasta toiminta 52 YLEISTÄ Tutustu huolellisesti omistajan käsikirjaan Lue omistajan käsikirja täydellisesti heti kun olet saanut uuden ajoneuvon ja käytä sitä aina tarvittaessa. Olemme keränneet kaikki oleelliset turvalliseen moottorikelkkailuun ja tämän ajoneuvon käyttöön liittyvät ohjeet tähän käsikirjaan. Tarkasta hallintalaitteiden toiminta Kaasun, jarrun ja ohjauksen pitää ehdottomasti toimia täydellisesti. Jos yhdessäkään näistä on jotain vikaa tai puutteita, se voi johtaa ajoneuvon hallinnan menetykseen, mikä lisää onnettomuusriskiä. Jos ajoneuvo joutuu kolariin, kaatuu tai suistuu vauhdikkaasti ajouralta, kaikki rakenteet on tarkastettava vaurioiden löytämiseksi. Vaurioituneet rakenteet saattavat pettää yllättävästi, mikä voi johtaa onnettomuuteen ja hengenvaaraan. Teetä tarvittaessa vaurioiden tutkinta valtuutetussa Polaris-huollossa. 48

50 MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Jarrukahvan liikkeen tarkastus Vedä jarrukahvasta. Se ei saa painua 13 mm lähemmäs ohjaustangon tuppea. Liian suuri kahvan liike saattaa johtua jarrunesteen vähäisyydestä tai jarrujärjestelmään päässeestä ilmasta. Katso Huolto sivulla 69. Joustava (sienimäinen) jarrukahvan tuntuma paljastaa jarrujärjestelmässä olevan vian. Tarkasta jarrunesteen määrä ja jarrupalojen kunto sekä ilmaa jarrut. Jarruneste on vaihdettava kahden vuoden välein (DOT 4). VAROITUS! Jarrujärjestelmän puutteet ja viat voivat johtaa täydelliseen jarrujen häipymiseen, mikä voi johtaa onnettomuuteen sekä hengenvaaraan. Pysäköintijarru Käytä pysäköintijarrua vain lyhyiden (alle 5 min) pysäköintien aikana, kun olosuhteet vaativat moottorikelkan paikallaan pysymistä. 1. Jarruvipu 2. Jarruvivun lukitsin (pysäköintitoiminto) 3. Jarrunestesäiliö ja sen kansi 4. Jarrunesteen tarkastussilmä Pysäköintijarru kytketään vetämällä jarruvivusta ja kääntämällä lukitsimen kielekettä (2). Mittaristoon syttyy varoitusvalo/-symboli. Pysäköintijarru vapautetaan jarruvipua puristamalla. HUOMAA: Pysäköintijarrun varoitusvalo syttyy aina kun jarruvipua puristetaan riittävästi, myös ajon aikana. Ajaessa varoitusvaloon ei tarvitse kiinnittää huomiota. Älä käännä jarruvivun lukitsinta väkisin lukitusasentoon, se voi rikkoutua. VAROITUS! Liikkeelle lähtö pysäköintijarru kytkettynä voi aiheuttaa jarrujärjestelmän ylikuumenemisen, mikä voi johtaa jarrujen häipymiseen tai vaurioitumiseen, jopa tulipaloon. Jarrujärjestelmän pettäminen lisää onnettomuusriskiä ja voi johtaa hengenvaaraan. 49

51 MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Moottoritilan sivu- ja yläkuomujen (moottorin suojakansien) kiinnitys Moottoritilan peittävät kuomut suojaavat ajajaa ja kelkan läheisyydessä toimivia ihmisiä moottorin ja voimansiirron liikkuvilta osilta, ääneltä sekä olosuhteilta. Moottorikelkkaa ei saa käyttää missään olosuhteissa suojakuomut poistettuna. Tarkasta ennen ajamaan lähtemistä sivukuomujen sekä moottorin yläpuolisen kuomun kiinnitys. Telamaton tarkastus Syvään lumeen tarkoitetut, yli 50 mm korkealla kuviolla (lapulla) varustetut telamatot saattavat vaurioitua, jos niillä ajetaan vähälumisessa maastossa tai yli 95 km/h nopeudella. HUOMAA: Huonosta jäähdytyksestä/voitelusta (vähälumisessa maastossa, kovettuneella reitillä tai jäällä ajo) tai selkeästi ylinopeudella ajamisesta johtuva mattovaurio ei kuulu takuun piiriin. Tarkasta telamaton kireys, kumimateriaalin kunto sekä runkorakenteen tukipuikot ja soljet. Varmista aina ennen liikkeelle lähtemistä se, ettei matto ole jäätynyt kiinni. VAROITUS! Ajo pitkiä matkoja huonoissa lumiolosuhteissa voi aiheuttaa telamaton tukirakenteiden pettämisen, maton pintavaurion tai jonkun muun mattovaurion. Huonoiksi lumiolosuhteiksi luetaan mm. ilman lumipeittoa olevat alueet tai järvet, jäiset reitit ja paljas maa. Tarkista aina maton vauriot ennen ajamista. Nastojen ja muiden mahdollisten telamaton lisärakenteiden käyttö lisää vaurion riskiä. Vaurioitunut telamatto voi aiheuttaa ajoneuvon hallinnan menetyksen, mistä voi seurata loukkaantuminen ja hengenvaara. Telaston jousituksen tarkastuskohteet Löystyneet telaston rakenteiden kiinnitykset aiheuttavat osien normaalia nopeampaa kulumista sekä osien rikkoutumisen riskin. Tarkasta aina ennen ajamaan lähtemistä seuraavan listauksen mukaisesti telaston rakenteiden kunto. Tarkastuskohde Iskunvaimentajien kiinnityspultit Kääntöpyörien kiinnityspultit Telamaton kireyden säädön pultit ja lukitusmutterit Telaston jousituksen vääntövarret Vääntövarsien kiinnityspultit Telamaton liukumuovit Iskunvaimentajat Toimenpide Tarkasta kireys Tarkasta kireys Tarkasta kireys Tarkasta moitteeton kunto Tarkasta kireys Tarkasta riittävä paksuus Tarkasta nestevuodot 50

52 MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Ohjauksen toiminnan tarkastus Käännä suksia käsin puolelta toisella ja varmista, että ne liikkuvat vapaasti. Jos huomaat takeltelua, tarkasta ohjausvivusto ja puhdista se jäästä ja lumesta. VAROITUS! Jää ja lumi voivat paakkuuntua moottorikelkan ohjauslaitteiden ympärille. Se voi johtaa ohjauksen toiminnan heikentymiseen, mikä lisää onnettomuusriskiä. Moottorin (hätä)sammutuskatkaisin (tappokatkaisija) Tarkasta katkaisimen toiminta. Kun painat punaista nappia, moottorin täytyy sammua. Nosta nappi ylös ennen moottorin käynnistystä. Virta-avaimen toiminta Käännä virta-avain OFF-asentoon. Moottorin tulee sammua välittömästi. Turvanaruun liitetyn hätäkatkaisimen toiminta Joissakin malleissa on erillinen, ajajaan narulla liitettävä sytytysvirran hätä(tappo)katkaisin. Irrota hätäkatkaisin ja varmista, että moottori sammuu välittömästi. Kaasuvivun turvakytkin (nuoli-merkintä sivun yläkulman kuvasta) Polaris-moottorikelkat on varustettu kaasuvivun turvakytkimellä, joka sammuttaa moottorin jos kaasuvipu ei palaudu normaalisti. Kaasuvivun turvakytkimen toiminta tulee tarkastaa päivittäin. 1. Istu moottorikelkan päälle. 2. Käynnistä moottori ja anna käydä tyhjäkäyntiä. 3. Liikuta kaasuvivun akselikohtaa nuolen osoittamaan suuntaan. 4. Paina toisella kädellä kaasuvipua. Oikein toimiva turvakytkin sammuttaa moottorin. Jotta turvakytkin toimisi oikein, tulee kaasuvivun välyksen olla ohjeiden mukainen, 0,25-0,75 mm. Jos välys ei ole oikea, se on säädettävä valtuutetussa Polaris-huoltopisteessä. VAROITUS! Viallinen kaasuvivun tai sen turvakytkimen toiminta saattaa johtaa ajoneuvon hallinnan menetykseen ja onnettomuuteen. Jos vipu ei toimi oikein, älä käynnistä moottoria. 51

53 MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Valojen tarkastus Tarkasta ajovalojen lähi- ja kaukovalojen, takavalon sekä jarruvalon toiminta. Käsikäynnistimen narun tarkastus Tarkasta käsikäynnistimen narun kunto koko pituudelta. Avaa kaikki kiertymät ja solmut tarvittaessa. Jos naru on selkeästi kulunut, ota yhteys Polaris-huoltoon sen vaihtamiseksi. Yleinen kelkan tarkastus Tarkasta osien kiinnitys ja niiden kunto silmämääräisesti. Korjaa tarvittaessa. Istuimen kiinnitys Jos kelkassasi on pikairrotettava istuin, tarkasta sen lukitus ennen ajoa. Voiteluöljyn määrä Moottorin voitelu tapahtuu sekoittamalla kaksitahtiöljyä moottoriin menevään polttoaineseokseen öljypumpun ja suutinjärjestelmän avulla (sisäänajossa myös sekoittamalla öljyä bensiiniin). Moottorin tarvitsema voiteluöljy kaadetaan erilliseen, moottoritilassa olevaan, läpikuultavaan öljysäiliöön, josta on helppo tarkastaa voiteluöljyn määrä. Öljysäiliön täyttö Avaa moottoritilan vasen suojakuomu. Öljyn pinnan taso ei saa laskea alarajamerkinnän (ADD) alle. Tarkasta öljymäärä aina tankatessa ja täytä öljysäiliö viimeistään silloin, kun öljypinta on vajentunut alarajamerkinnän tasolle. Jos öljymäärän varoitusvalo syttyy, pysäytä moottorikelkka ja lisää heti kaksitahtiöljyä säiliöön. Suositeltu 2-tahtiöljy Polaris VES 2-Cycle Engine Oil Eri öljymerkkejä ja laatuja ei saa sekoittaa keskenään. Erilaisten öljyjen kesken voi tapahtua kemiallisia reaktioita, esimerkiksi öljynsuodattimen ja suuttimet tukkivaa sakkaantumista, mikä johtaa moottorivaurioon. Moottorin sisäänajossa (150 km) tulee käyttää polttoainetankissa 2,5 % (0,5 l öljy / 20 l bensiini) 2-tahtiöljysekoitusta. 52

54 MOOTTORIKELKAN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Polttoaineen määrän tarkastus Tarkasta ennen ajamaan lähtemistä polttoaineen määrä polttoainemittarista tai polttoainetankin korkki avaamalla. Käytä vain puhdasta/tuoretta bensiiniä. HUOMAA: Bensiinin käsittelyssä on aina räjähdys/palovaara. Noudata erityistä varovaisuutta tankatessa. Tankkaa aina hyvin tuuletetussa tilassa tai ulkoilmassa. VAROITUS: Sammuta kelkka aina kun tankkaat sitä. Älä käytä kelkkaa suljetussa tilassa, pakokaasujen sisältämä häkä saattaa aiheuttaa tajuttomuuden ja kuoleman. Käytä aina puhtaita astioita polttoaineen siirrossa/säilytyksessä. Kelkan kesäsäilytyksen tai muun pitkän säilytyksen ajaksi suositellaan tankkausta hyvin ominaisuutensa säilyttävällä pienkone- tai alkylaattibensiinillä tai lisäämään polttoaineeseen sen säilyvyyttä parantavaa lisäainetta. Polttoaine ja polttoaineen jäänesto Polaris-moottorikelkkojen moottorin ohjausjärjestelmä voidaan säätää eri bensiinilaaduille, ohjeet sivulla 26. Polaris suosittelee vähintään 91-oktaanisen bensiinin käyttöä. Älä käytä bensiiniä, jossa on enemmän kuin 10 % etanolia, mukaan lukien E85-bensiini. Jos ajoneuvossa ei käytetä alkoholisekoitteisia bensiinilaatuja, voi erittäin kosteissa olosuhteissa käyttää n. 1% isopropanolipohjaista jäänestoainetta. ÄLÄ KOSKAAN KÄYTÄ METANOLIPOHJAISTA POLTTOAINEEN JÄÄNESTOA! 95 E10 bensiinin kanssa ei saa käyttää alkoholipohjaisia polttoaineen jäänestoaineita. VAROITUS! Bensiini on herkästi syttyvä neste, sen kaasuuntuminen aiheuttaa räjähdysvaaran. Kerää valuva polttoaine imukykyiseen materiaaliin, sulje se ilmatiiviiseen astiaan ja hävitä asianmukaisesti. Peilien säätö (jos varusteena) Tarkasta taustapeilien oikea säätö. Tarkasta ympäristö Varmista, ettei kelkan lähietäisyydellä ole vaaraa aiheuttavia tekijöitä ennen kelkan käynnistämistä. 53

55 MOOTTORIKELKAN KÄYTTÖ Moottorin käynnistys Kylmäkäynnistys 1. Nosta (hätä)sammutusnappi yläasentoon ja käännä virta päälle (RUN). 2. Starttimoottorilla varustetut mallit: käännä virta-avainta START-asentoon, ÄLÄ paina kaasuvipua. Päästä virta-avain palautumaan RUN-asentoon heti kun moottori käynnistyy. Anna moottorin lämmetä 3-4 min. ilman että kosket kaasuvipuun. 3. Jos ajoneuvossa ei ole sähköstarttia tai akun virta ei riitä starttimoottorin pyörittämiseen, tartu käsikäynnistimen kahvaan ja vetäise voimakkaasti. 4. Lämmitä moottori, voimansiirto sekä telamatto ennen liikkeelle lähtöä. Katso lisäohjeita seuraavalta sivulta. HUOMAA: Älä vedä käsikäynnistimen narua täysin ulos. Jos moottori ei käynnisty ensimmäisellä 2-3 yrityksellä, voit painaa kaasuvipua 1/8 1/4 sen liikeradasta käynnistysmoottorin pyörityksen tai käynnistysvedon aikana. Vapauta kaasuvipu heti kun moottori käynnistyy. Pidä kierroksia kaasuvivun avulla vain sen verran, että moottori pysyy käynnissä. HUOMAA: Sähköstartin tai käsikäynnistimen käyttö moottorin käydessä saattaa johtaa käynnistinjärjestelmän ja/tai moottorin rikkoutumiseen. HUOMAA: Moottorin käyttö välittömästi kylmästartin jälkeen ei ole suositeltavaa. Jos niin tehdään, moottori ei anna täyttä tehoa ennen kuin se on lämmennyt tarpeeksi. Lämpimän moottorin käynnistys 1. Käännä virta päälle ja varmista, että hätäsammutusnappi on ylhäällä. 2. Vedä käsikäynnistimen kahvasta tai käännä virta-avainta START-asentoon. Päästä virta-avain palautumaan RUN-asentoon heti kun moottori käynnistyy. Liian rikasta seosta saaneen moottorin käynnistys Jos kaksitahtinen moottori ei käynnisty normaalisti esimerkiksi hätäsammuttimen käytön jälkeen, voi moottorin kampikammioon jäänyt runsas polttoaine aiheuttaa sylinteriin liian rikkaan seoksen. Kampikammio on huuhdeltava ennen käynnistystä. Tee se seuraavien ohjeiden mukaisesti: 1. Paina moottorin (hätä)sammutusnappi ala-asentoon. 2. Käännä virta-avain OFF-asentoon. 3. Paina kaasuvipu täysin auki, eli ohjaustankoa vasten. 4. Tee käynnistysyritys sytytysvirta katkaistuna. Varmistu että moottori pyörähtää muutaman kierroksen yläkuolokohtien yli. 5. Päästä kaasuvipu palautumaan. 6. Käynnistä moottori normaalin käytännön mukaisesti. 54

56 MOOTTORIKELKAN KÄYTTÖ Lämmityskäyttö ennen ajoa Moottorin hätäsammutus Lämmityskäyttö ennen ajoa Polaris suosittelee Axys-RMK-mallien moottorin ja voimansiirron lämmityskäyttöä. Toimi seuraavasti: 1. Tue kelkka takapuskurista siten, että telamatto kohoaa irti maasta n. 10 cm. 2. Käynnistä moottori ja käytä sitä 2-3 minuuttia lähes tyhjäkäynnillä. Älä vielä pyöritä telamattoa. 3. Varmista että (telasto) telamatto ei kosketa maan pintaa. Kaasuta reippaasti ja anna telamaton pyöriä jonkin aikaa, sitä pitempään mitä kylmempi ilma on. VAROITUS! Älä koskaan seiso ajoneuvon takana lämmityskäytön aikana. Telamatosta sinkoutuva jää ja lumi voi aiheuttaa loukkaantumisen ja hengenvaaran. 5. Päästä kaasu ja kokeile jarrua. Sammuta moottori ja laske kelkka alas. 6. Nosta suksia etusilmukoista ja heiluta sivusuunnassa irrottaaksesi ne alustasta sekä poistaaksesi niihin mahdollisesti kertyneen lumen ja jään. Mikäli ei ole mahdollista suorittaa lämmityskäyttöä telamatto nostettuna, varmista aina, että matto ei ole jäätynyt kiinni. Liikkeelle yrittäminen jäätyneellä telamatolla vahingoittaa variaattorin hihnaa ja mahdollisesti telastoa. Hätäsammutin (tappokatkaisija) Kaasuvivun vieressä on hätäsammutuskatkaisin, jota käytetään painamalla nuppia alaspäin. HUOMAA: Moottorin käynnistyminen edellyttää hätäsammutuskatkaisimen nostamista yläasentoon. Hätäsammutus Onnettomuustilanteissa saattaa olla tarpeen sammuttaa moottori epätavallisilla keinoilla. Seuraavassa taulukossa luetellaan kaikki tavat sammuttaa moottorikelkan moottori. Kohde Vaikutus Toimii kaasun asennoissa Virtalukko, virta-avain Katkaisee sytytysvirran Kaikissa Jarru Pysäyttää telamaton Kaikissa Hätäsammutus- (tappo)katkaisin Katkaisee sytytysvirran Kaikissa Hätäsammutusnaru Katkaisee sytytysvirran Kaikissa 55

57 MOOTTORIKELKAN KÄYTTÖ Peruutustoiminnon (PERC) käyttö Ajoneuvon sisäänajo Moottorikelkalla peruuttaminen Useimmat Polaris-moottorikelkat on varustettu sähköisesti ohjatulla peruutustoiminnolla (PERC). 1. Pysäytä kelkka ja anna moottorin asettua tyhjäkäynnille. 2. Tarkasta aikomasi peruutusreitin turvallisuus. 3. Paina ohjaustangon vasemmalla puolella olevaa keltaista nappia noin sekunnin ajan. 4. Moottorin käyntinopeus laskee peruutusvaihteen kytkeytymisen hetkellä. Sen kytkeydyttyä mittaristoon syttyy vilkkuva merkkivalo. 5. Paina kaasuvipua varovasti ja peruuta. HUOMAA: Moottorin käyntinopeus ei nouse peruutusvaihteella yli 6000 kierroksen. 6. Peruutusvaihde kytketään pois päältä painamalla sen kytkentänappia toisen kerran. Moottorin käyntinopeus laskee hetkeksi ja mittariston merkkivalo sammuu. 7. Paina varovasti kaasua varmistaaksesi että voimansiirto on kytkeytynyt normaalisti. HUOMAA: Jos moottori sammuu peruutuksen aikana, peruutusvaihde kytkeytyy automaattisesti pois päältä. Ajoneuvon sisäänajo Sisäänajo on ajoneuvon käyttöiän kannalta tärkein yksittäinen ajosuoritus. Huolellinen sisäänajo parantaa moottorin suorituskykyä sekä ajoneuvon kaikkien osien luotettavuutta. Polaris-moottorikelkan sisäänajomatka on n. 150 km tai kolme tuntia ajoa. Aja vaihtelevalla nopeudella, aluksi hyvin rauhallisesti. Lisää vähitellen nopeutta. Vältä ajamista jäällä, kovaksi pakkautuneella lumella tai teillä, koska lumijäähdytys voi jää vajavaiseksi ja telaston liukukiskot sekä matto eivät saa riittävää voitelua irtolumesta. Koukkaa säännöllisesti pehmeään lumeen telaston riittävän jäähdytyksen/voitelun varmistamiseksi. HUOMAA: Lisää ensimmäiseen tankilliseen n. 2,5 % Polaris VES 2-Cycle Engine Oil 2- tahtiöljyä. Varmistu riittävästä 2-tahtiöljyn kulutuksesta sisäänajon aikana seuraamalla öljypinnan vajentumista säiliössä. Tarkista sisäänajon aikana säännöllisesti (päivittäin) kaikki ajoneuvon nestepinnat, letkut, kiinnitykset ym. tärkeät kohteet. Variaattorin ja Quickdrive-hihnan sisäänajo Variaattorin hihnan sisäänajomatka on noin 50 km. Lämmitä voimansiirto huolellisesti ennen ajoa. Aja vaihtelevalla nopeudella, vältä täyden tehon kiihdytyksiä sekä kovempia kuin 80 km/h nopeuksia. Quickdrive-hihnan sisäänajomatka on noin 150 km. Sen aikana hihna saattaa äännellä kuuluvasti ja sen rungosta saattaa irrota kuitumateriaalia. Se on normaalia. Huolehdi telamaton oikeasta kireydestä. Jäähdytä hihnaa pysäyttämällä moottorikelkka säännöllisesti. Aja vaihtelevalla nopeudella, vältä yli 80 km/h vauhtia. Vältä isoja hyppyjä ja etenkin rajuja, täyden kaasun alastuloja. 56

58 MOOTTORIKELKAN KÄYTTÖ Korkeaharjaisen maton käyttösuositus Kelkan tai kelkalla hinaaminen Päivittäinen säilytys Korkeaharjaisen maton käyttösuositus Vuoristokelkoissa käytettävät korkeaharjaiset telamatot on suunniteltu nimenomaisesti syvän lumen olosuhteisiin, joissa telamatto saa riittävän voitelun ja jäähdytyksen. Vähälumisella, polanteeksi kovettuneella tai jäätyneellä reitillä, jäisellä alustalla tai suurissa nopeuksissa telamaton voitelu voi jäädä riittämättömäksi. Ajaminen em. olosuhteissa voi aiheuttaa telamaton vaurion, joka ei käyttövirheenä kuulu tuotevastuulain mukaisen takuun piiriin. Noudata seuraavan taulukon mukaisia enimmäisnopeuksia ajaessasi korkeaharjaisella telamatolla varustetulla moottorikelkalla: Telamaton tyyppi ja harjakorkeus Peak, harjakorkeus 57 mm (2,25 ) Series 5.1, harjakorkeus 60 mm (2,4 ) Series 6, harjakorkeus 66 mm (2,6 ) Series 7, harjakorkeus 76 mm (3.0 ) Suositeltu suurin ajonopeus 110 km/h 110 km/h 95 km/h 95 km/h Kelkalla hinaaminen Polaris-vuoristokelkkoja ei ole suunniteltu reen tai muiden perässä vedettävien laitteiden hinaamiseen. Kelkalla hinaaminen saattaa vaurioittaa voimansiirron tai kelkan rungon rakenteita. Jos pakottavista syistä joudut hinaamaan, älä koskaan käytä letkeää hinausvälinettä eli narua tms. Narun päässä oleva hinattava törmää moottorikelkkaan jarrutustilanteessa. Käytä aina vähintään 1,2 metriä pitkää puomia. Kelkan hinaaminen Poista variaattorin hihna aina kun kelkkaa hinataan, muutoin moottori ja voimansiirto voivat vaurioitua. Käytä mahdollisuuksien mukaan hinauspuomia / vastaavaa. Hinattavassa kelkassa tulee olla jarruja ja ohjausta käyttävä henkilö. Älä käytä moottorikelkan puskuria tai suksien kärjen silmukoita hinausköyden tai vastaavan hinausapuvälineen kiinnityspisteenä. Hinauksessa käytettävä apuväline on kiinnitettävä suksien tukivarsiin, rungon nivelöintipisteen viereen. Suorituskykyisiä urheilumalleja ei suositella hinauskäyttöön. Niiden voimansiirtoa ei ole suunniteltu suurien kuormien vetämiseen. Päivittäinen säilytys Polaris suosittelee kelkan säilyttämistä telasto kevennettynä aina kun sillä ei ajeta. 1. Pysäköi kelkka tasamaalle. 2. Nosta telamatto irti maasta. 3. Puhdista kelkka lumesta ja jäästä, erityisesti telasto ja jousitus. 4. Poista virta-avain ja suojaa kelkka asianmukaisella peitteellä. 57

59 MOOTTORIKELKAN HUOLTO Määräaikaishuollot Määräaikaishuollot on teetettävä valtuutetussa Polaris-huollossa tässä kirjassa mainituin välein. Myös takuuajan jälkeen huoltojen suorittajaksi suositellaan valtuutettua Polarishuoltoa. Kaikista huoltoihin liittyvistä varaosa- ja työkustannuksista vastaa huollon tilaaja, lukuun ottamatta maahantuojan hyväksymiä takuukorjauksia. Ensihuolto (sisäänajohuolto) tulee teettää noin 250 km ajon jälkeen. Seuraava huolto tehdään 800 km kohdalla, kolmas huolto 1600 km:n ajon jälkeen. Sen jälkeen huollot ja niihin liittyvät tarkastukset on tehtävä enintään 1600 km:n välein. HUOMAA: Määräaikaishuoltojen laiminlyönti mitätöi takuun voimassaolon. Huoltojen laiminlyönti on myös turvallisuusriski. Käytä aina alkuperäisiä, kelkkaasi suunniteltuja Pure-Polaris -varaosia ja huoltotuotteita. Muiden kuin alkuperäisosien käyttö voi aiheuttaa turvallisuusriskin. VAROITUS: Moottorin polttoainejärjestelmässä käytetään korkeaa käyttöpainetta. Polttoainejärjestelmän huolto - ja korjaustoimenpiteitä saa tehdä vain valtuutettu Polaris-huoltopiste. HUOMAA: Kuuma moottori ja pakoputkisto saattaa vaurioittaa moottorikelkan muoviosia. Varmista moottorin ja pakoputkiston riittävä jäähtyminen ennen kuin käännät kelkkaa kyljelleen esimerkiksi huollon tai tarkastuksen takia. Huoltotaulukossa käytettävien kirjainsymbolien tulkinta: T = Tarkastus P = Puhdistus R = Rasvaus V = Vaihto Moottoritilan suojakuomujen poisto Moottori, sen apulaitteet ja voimansiirron liikkuvat osat on suojattu niitä peittävien kuomujen alle. Älä koskaan käytä moottorikelkkaa suojakuomut poistettuina. Varmista kuomujen kiinnitys säännöllisesti. Poista sivukuomut kiertämällä kuomun yläosan kaksi pikasalpaa auki ja irrottamalla kuomun keskellä oleva kiinnityslenkki. Nosta kuomu pois paikoiltaan. Varmista asennettaessa kuomun lukitustappien paikoilleen asettuminen. Moottorin yläpuolella olevaa kuomua ei suositella irrotettavaksi. Sen alla olevat kohteet tulisi tarkastuttaa ja huollattaa valtuutetussa Polaris-huollossa. 58

60 MOOTTORIKELKAN HUOLTO Määräaikaishuolto-ohjelma Voimansiirron huoltokohteet HUOLTOVÄLI 250 km 800 km 1600 km 3200 km Ajokauden alussa Variaattorin lautaspyörien linjaus (ilman hihnaa) T T T Hihnan kunto T T T T Quickdrive-hihna T T T V T Kytkimet (purku) P P P Hihnan kireys T T T T Kytkimen lautaspinnat T T T T Telaston kääntöakselit T T T T T Ketjukotelon öljy T V T V T Ketjukotelon ketjun kireys T T T T T Telamaton suuntaus T T T T T Telamaton kireys T T T T T Takakääntöpyörän pultti T T T T T Takakäännön säätöpultin lukitus T T T T T HUOLTOVÄLI Moottorin huoltokohteet Ajokauden 250 km 800 km 1600 km 3200 km alussa Petikumit T T T T Käsikäynnistimen naru T T T T Sylinterikannen pultit T T T Sylinterin kiinnitysmutterit T T T Sytytysennakko T T T VES -järjestelmä (600) P P P T Jäähdytysnesteen määrä T T T V * T Jäähdytysjärjestelmän letkut ja niiden vuodot T T T T Jäähdytysnesteen kierto järjestelmässä T T T Sytytystulpat T T V T Pakoputkisto T T Pakoputken kiinnitysjouset T T T T * Vaihda jäähdytysneste 5 vuoden välein Huoltotaulukossa käytettävien kirjainsymbolien tulkinta: T = Tarkastus P = Puhdistus R = Rasvaus V = Vaihto 59

61 MOOTTORIKELKAN HUOLTO Määräaikaishuolto-ohjelma Sähköjärjestelmän huoltokohteet HUOLTOVÄLI 250 km 800 km 1600 km 3200 km Ajokauden alussa Virtalukko T T T T T (Hätä)sammutuskatkaisin T T T T T Kaasuvivun turvakytkin T T T T T Mittariston varoitusvalot T T T T T Takavalo T T T T T Jarruvalo T T T T T Ajovalo T T T T T Akkuneste (tarvittaessa) T T T T T Polttoainejärjestelmän huoltokohteet HUOLTOVÄLI 250 km 800 km 1600 km 3200 km Ajokauden alussa Kaasuvipu T T T T T Polttoaineletkut T T T T Öljyletkut T T T Ilmasuodatinkotelo/suodatin T T T T T Jarrujärjestelmän huoltokohteet HUOLTOVÄLI 250 km 800 km 1600 km 3200 km Ajokauden alussa Jarrunesteletkujen reititys T T T T Letkujen kunto T T T T Nestevuodot T T T T T Jarrupalat T T T T Jarrulevy T T T T Pysäköintijarru T T T T T Jarrujärjestelmä T Jarruneste T T T V / 2v T Huoltotaulukossa käytettävien kirjainsymbolien tulkinta: T = Tarkastus P = Puhdistus R = Rasvaus V = Vaihto 60

62 MOOTTORIKELKAN HUOLTO Määräaikaishuolto-ohjelma HUOLTOVÄLI Jousituksen huoltokohteet Ajokauden 250 km 800 km 1600 km 3200 km alussa Suksien suuntaus T T T Ohjaustangon keskitys T Suksien ja telaston jousitusosien kiinnitys T T T T T Ohjauksen osien kiinnitys T T T T P Telaston osien kiinnitykset T T T T T Iskunvaimentajien öljyt V Telaston etupukin akselin laakerointi R R R Telaston kääntöakselit T T T T T Jäähdytinelementtien kunto T T T T Suksien ohjainraudat T T T T T Suksen runko/olkatapin pultti T T T T T Suksen ja olkatapin kiinnitysholkki T T T T T Olkatappi T T T T T Ohjauksen tukivarret T T T T T Ohjausakselin ylä- ja alakiinnitys T T T T T Camberkulma T T T Ohjaustangon keskitys T T Etutukivarsien puslat T T T T T Etupukin rajoitinhihnat T T T T T Liukumuovien kunto T T T T T Kuomun ja istuimen kiinnitys T T T T T 61

63 MOOTTORIKELKAN HUOLTO Telaston huolto ja voitelukohteet Vetoakselin laakerien voitelu Ketjukotelo Telaston tarkastuskohteet Pitkäjoustoisissa telastorakenteissa jousituksen komponenttien liikeradat ovat suuria, joten hyvien ajo-ominaisuuksien ja rakenteiden kestävyyden varmistaminen edellyttää säännöllisesti tehtyä voiteluhuoltoa. Polaris suosittelee voitelua Polaris All-Season-vaseliinilla 800 km:n välein ja vähintään kerran vuodessa, erityisesti ennen kausisäilytystä. Voitelunippojen sijainti: Variaattorin ja vetoakselin laakerien voitelu Voimansiirron akselien laakerit ovat suojattuja ja kestovoideltuja, niitä ei tarvitse voidella. Ohjaus ja suksien ripustuksen voitelukohteet Polaris-moottorikelkkojen ohjauksen ja suksien ripustuksen nivelet ovat kestovoideltuja. Ne eivät tarvitse voitelua tai rasvausta. Ketjukotelon öljymäärän tarkastus Tarkasta ketjukotelon öljymäärä huolto-ohjelman mukaisesti. 1. Aja kelkka tasaiselle alustalle. 2. Kierrä auki ketjukotelon täyttö-/tarkastustulppa. Öljymäärän tulisi olla tulpan kierteiden tasolla. 3. Lisää tarvittaessa öljyä, käytä apuna suppiloa. 4. Puhdista mahdolliset öljyroiskeet. 5. Kierrä täyttö-/tyhjennystulppa kiinni. Kiristystiukkuus on 5,4-6,6 Nm. 62

64 MOOTTORIKELKAN HUOLTO Ketjukotelo Ketjukotelon öljynvaihto Axys-mallien ketjukotelon öljyn poistamiseen voi käyttää joko öljynvaihtopumppua tai sitten valuttaa öljy raottamalla ketjukotelon kansiosaa. A. Ketjukotelon öljynvaihto pumpun avulla 1. Nosta moottorikelkan keulaa sopivan nostolaitteen avulla. 2. Kierrä auki täyttö-/tarkastustulppa ja puhdista se. 3. Aseta öljyn poistopumpun (joko käsikäyttöinen tai sähkömoottorilla varustettu) imuletku ketjukotelon täyttöreikään. Ujuta letku rattaan ja ketjun ohi ketjukotelon pohjalle. 4. Ime öljy ketjukotelosta. 5. Laske moottorikelkan keula alas. Varmista kelkan asettuminen vaakatasoon. 6. Täytä kotelo oikealla öljymäärällä (310 ml) ja laadulla, kunnes öljypinnan taso asettuu täyttötulpan kierteiden yläpään tasolle. Käytä tarvittaessa suppiloa. 7. Asenna täyttö-/tarkastustulppa takaisin paikalleen. Puhdista tulpan ympäristö ja kierrä tulppa kiinni. Kiristystiukkuus on 5,4-6,6 Nm. Suositeltu ketjukoteloöljy Polaris Synthetic Chaincase Lubricant (PN ) 266 ml B. Ketjukotelon öljynvaihto ketjukotelon kannen kautta 1. Aja kelkka tasaiselle alustalle. 2. Avaa kelkan ketjukotelon suojamuovin kaksi (2) ruuvia. 3. Poista oikean puolen moottoritilan suojakuomu. Jos kelkassa on akku, irrota se telineineen (ohjeet sivu 80). 4. Aseta keräysastia ketjukotelon alapuolelle. 5. Avaa ketjukotelon kannen kiinnitysruuveja muutama milli. ÄLÄ POISTA RUUVEJA. 6. Raota ketjukotelon kantta sen verran että öljy pääsee valumaan pois ketjukotelosta. Anna öljyn valua kunnes ketjukotelo on varmasti tyhjentynyt. HUOMAA: Älä käytä teräväkulmaista ruuvimeisseliä tai muuta vastaavaa vääntötyökalua, joka voisi vahingoittaa ketjukotelon kannen tiivistettä. (jatkuu seuraavalla sivulla) 63

65 MOOTTORIKELKAN HUOLTO Ketjun kireyden säätö Polttoainejärjestelmä B. Ketjukotelon öljynvaihto ketjukotelon kannen kautta 7. Kierrä ketjukotelon kannen ruuvit kiinni. Kiristystiukkuus on 8-13 Nm. 8. Kierrä auki täyttö-/tarkastustulppa ja puhdista se kaikesta liasta. 9. Täytä kotelo oikealla öljymäärällä ja laadulla, kunnes öljypinnan taso asettuu täyttötulpan kierteiden yläreunan tasolle. Käytä tarvittaessa suppiloa. 10. Asenna täyttö-/tarkastustulppa takaisin paikalleen. Puhdista tulpan ympäristö ja kierrä tulppa kiinni. Kiristystiukkuus on 5,4-6,6 Nm. 11. Asenna ketjukotelon suojamuovi, akku sekä moottoritilan sivukuomu paikoilleen. Ketjun kireyden säätö Tarkasta ketjun kireyden säätö jokaisessa huollossa ja ennen ajokautta sekä aina ennen pitkää ajomatkaa. 1. Poista moottoritilan sivukuomut. 2. Käännä toisiovariaattoria vastapäivään kunnes ketjun vapaaliike siirtyy täysin ketjun kiristäjän puolella. Lukitse pysäköintijarru tai pyydä avustajaa painamaan jarruvipua. 3. Löysää ketjun kiristimen lukitusmutteri. 4. Kiristä säätöruuvia sormin kunnes se ei enää kiristy. Kierrä sen jälkeen säätöruuvia ¼-kierros takaisinpäin. 5. Pidä säätöruuvia paikallaan ja kiristä lukitusmutteri momenttiin 28 Nm. 6. Vapauta pysäköintijarru ja asenna sivukuomut paikoilleen. Polttoaineen suihkutuksen suuttimet, polttoainepumppu Kaikki elektronisesti ohjatun polttoaineen suihkutukseen liittyvät tarkastukset ja työt tulee teettää valtuutetusta Polaris-huollossa. Jos epäilet häiriöitä, ota yhteys Polaris-huoltoon. Polttoaineen suodatin Polaris Axys-malleissa ei ole erillistä polttoaineen suodatinta, vaan polttoainepumpun imupuolella on erillinen imusuodatin. Vain huomattava määrä polttoainetankkiin päässyttä likaa tai poikkeuksellinen kemikaali voi tukkia suodattimen. Erittäin huonolaatuinen polttoaine voi lyhentää polttoainejärjestelmän eri osien käyttöikää. Jos polttoainejärjestelmässä vaikuttaa olevan selkeästi alipainetta tai muuta vikaa, ota yhteyttä valtuutettuun Polaris-huoltoon. HUOMAA: Pitkään säilytetyn ajoneuvon polttoainetankkiin saattaa muodostua bensiinin ainesosien haihtumisen takia suodatinta tukkivia partikkeleja. Käytä aina bensiinin stabilointiainetta pitkän (yli 2 kk) säilytysjakson aikana. 64

66 MOOTTORIKELKAN HUOLTO Polttoaineletkut Polttoainejärjestelmä Tuorevoitelujärjestelmä Pakoaukon säätimet, pakoputkisto Imuilman esisuodattimet Polttoaineletkut on tarkistettava säännöllisesti ja vaihdettava tarvittaessa, erityisesti kesäsäilytyksen jälkeen. Letkut eivät saa olla puristuksissa tai jyrkästi mutkalla. Vaurioituneet polttoaineletkut on ensi tilassa vaihdettava. Älä käytä pihtejä polttoaineletkujen irrotuksessa, letkut voivat vaurioitua. Kaasuvaijerin voitelu Polaris-moottorikelkoissa käytettävät vaijerit ovat kestovoideltuja, niitä ei tarvitse huoltaa. Tuorevoitelujärjestelmän huolto Polaris Axys-mallien sähköisesti ohjatun tuorevoitelujärjestelmän huollot on teetettävä valtuutetussa huoltopisteessä. Tarkasta tuorevoitelujärjestelmään liittyvien öljyletkujen kunto 1600 km:n välein ja erityisesti kausisäilytyksen jälkeen. Pakoaukon säätimien puhdistus (600-kuutioiset moottorit) Pakoaukon säätimien toiminnan säännöllinen tarkastus ja niiden puhdistus on tärkeää moottorin moitteettoman toimivuuden varmistamiseksi. Säätimien tarkastus ja puhdistus tulee teettää 1600 km:n välein (kuuluu huolto-ohjelmaan) valtuutetussa Polaris-huollossa. Käytä pakoaukon säätimellä varustetuissa moottoreissa vain suositeltua, säätimille suunniteltua kaksitahtiöljyä (VES-öljy). Pakoputkisto Tarkasta pakoputkisto kulumisen ja vaurioiden havaitsemiseksi n km:n välein. Anna putkiston jäähtyä täysin ennen tarkastusta. Poista moottoritilan kuomut, tarkasta äänenvaimentajan kunto sekä pakoputkiston paisuntakammio mahdollisten murtumien varalta. Tarkasta jousien ja tukien kunto, vaihda vaurioituneet osat tarvittaessa. Imuilman esisuodatin Ohjaustangon akselin vieressä olevat imuilman esisuodattimet estävät lumen pääsyn imukanavistoon. Puhdista esisuodattimet säännöllisesti irtolumesta. Suodattimien tukkeutuminen tai ajoneuvon käyttö suodatin poistettuna saattaa johtaa moottorin vaurioitumiseen. 65

67 HUOLTO Sytytystulpat Sytytystulpat Käytä aina lämpöarvoltaan sopivia ja kärkiväliltään oikein säädettyjä sytytystulppia. Niiden vaihtoväli on km. Työkalusarjaan kuuluu sytytystulppa-avain ja työkalupaketissa on valmis tila varatulpille. HUOMAA: Uuden moottorikelkan sytytystulpat saattavat pimentyä ensimmäisten käyttötuntien aikana, jos kelkkaa käytetään pitkään tyhjäkäynnillä. Uuden moottorin tulppavaurio aiheutuu moottorin kasauksessa käytetyistä lisäaineista. Suositeltu sytytystulppa Tulpan kiristysmomentti Tulpan kärkiväli NGK BPR 9ES Nm 0,7 mm HUOMAA: Lämpöarvoltaan väärä sytytystulppa voi aiheuttaa moottorivaurion. Sytytystulpan vaihto 1. Poista vasemman puolen sivukuomu ja moottoria suojaava kuomu. 2. Irrota sytytystulpan hattu. 3. Kierrä tulppa auki työkalupaketista löytyvällä tulppa-avaimella. 4. Asenna tulppa päinvastaisessa työjärjestyksessä. Varmista sytytystulpan hatun asettuminen tarkasti paikoilleen. Sytytystulppien tarkastaminen Sytytystulpan väri paljastaa suuntaa-antavasti polttoaineen suihkutuksen ja moottorin hallintajärjestelmän toiminnan tarkkuuden sekä moottorin kunnon. Ennen tarkastelua pitää ajaa normaalilämpöisellä moottorilla reipasta tasavauhtia, minkä jälkeen moottori sammutetaan suoraan vedosta. Normaali sytytystulppa: keskieristeen kärki harmaa tai vaalean ruskea ja ehjät elektrodit. Ylikuumeneminen: keskieristeen kärki valkoinen tai valkohileinen. Mahdollinen syy: väärä tulpan lämpöarvo tai polttoaineen suihkutuksen säädöt. Märkä/öljyinen tulppa: Keskieristeen kärki musta. Mahdollinen syy: tukkeutunut ilmansuodatin, väärin säädetty polttoaineen suihkutus. 66

68 MOOTTORIKELKAN HUOLTO Jäähdytysjärjestelmä Ylikuumenemisen varoitusvalo Jäähdytysjärjestelmä Polaris käyttää nestejäähdytteisissä kelkkamalleissa tislatun veden ja etyyliglykolin seosta suhteessa 50/50. Erityisen kylmissä olosuhteissa käytettävän moottorikelkan jäähdytysjärjestelmässä voi käyttää seosta 60/40. Sen pakkaskestävyys on -45 astetta. Älä koskaan lisää jäähdytysjärjestelmään vesijohto- tai luonnon vettä. Siinä olevat mineraalit saattavat aiheuttaa moottorin osien syöpymistä. Käytä puhdistettua (akku) vettä. Jäähdytysnesteen määrän tarkastaminen Moottorin jäähdytysnesteen määrä tarkastetaan jäähdytysjärjestelmän paisuntasäiliöstä. Kylmän moottorin jäähdytysnesteen pinnan tason tulee asettua paisuntasäiliöön merkatulle FULL COLD -tasolle. 1. Sammuta moottori. 2. Avaa oikean puolen sivupaneeli. 3. Tarkasta jäähdytysnesteen määrä paisuntasäiliöstä. 4. Lisää nestettä tarvittaessa. VAROITUS! Älä avaa jäähdytysnesteen paisuntasäiliön korkkia, jos moottori on kuuma. Säiliössä vallitsee ylipaine, joka purkautuu höyrynä korkin avauksessa. Moottorin ylikuumenemisen varoitusvalo Jos moottorin tai jäähdytysnesteen lämpötila nousee liian suureksi, ylikuumenemisen varoitusvalo syttyy tai IDD-mittaristossa varoitussymboli ilmestyy ja lämpötilan ilmaisimen näytön väri vaihtuu punaiseksi. Jäähdytä moottoria ajamalla välittömästi kelkka syvään lumeen tai sammuttamalla moottori. Jos varoitusvalo alkaa vilkkua, moottori ylikuumenee vaarallisesti. HUOMAA: Jos moottorin ylikuumenemisen merkkivalo alkaa vilkkua, moottori on sammutettava välittömästi. Anna moottorin jäähtyä ja jatka matkaa rauhallisesti, mahdollisimman syvässä ja pehmeässä lumessa ajaen. Jos moottori ylikuumeneminen on toistuvaa eikä sille ole ilmeistä syytä, käänny valtuutetun Polaris-huoltopisteen puoleen ylikuumenemisen syyn selvittämiseksi. 67

69 MOOTTORIKELKAN HUOLTO Jäähdytysjärjestelmä Jäähdytysnesteen vaihto Vaihda jäähdytysneste 2 vuoden välein, koska siihen kerääntyvä lika heikentää sen ominaisuuksia ja aiheuttaa vesipumpun tiivisteiden kulumista. Nesteen vaihdon yhteydessä jäähdytysjärjestelmä on huuhdeltava, se tehdään moottorin ollessa kylmä HUOMAA: Jäähdytysnestejärjestelmän painekorkin vaihto tarvikeosaan saattaa muuttaa jäähdytysjärjestelmän toimintaa, mikä voi johtaa moottorin vaurioitumiseen. Käytä aina alkuperäisiä Polaris-varaosia. Jäähdytysjärjestelmän ilmaus Jäähdytysjärjestelmä tulee ilmata seuraavien toimenpiteiden jälkeen: - jäähdytysnesteen vaihto - jos jokin jäähdytysjärjestelmän osa korjataan tai vaihdetaan (letkut, paisuntasäiliö, moottorin sylinteriryhmä, jäähdytinkennot) - jäähdytysjärjestelmässä ilmenee vika, minkä vuoksi jäähdytysnestettä häviää Tutustu ennen ilmauksen aloittamista huolellisesti työohjeisiin. Suorita jäähdytysjärjestelmän ilmaus ulkona tai muuten hyvin ilmastoidussa paikassa. 1. Avaa moottoritilan kaikki kuomut. Aseta sivukuomut takaisin paikoilleen. VAROITUS: Älä koskaan käytä moottoria sivukuomut auki tai poistettuina. 2. Nosta kelkan etuosaa siten, että oikean puolen suksi ja sen tukivarret asettuvat 45 asteen kulmaan. 3. Avaa paisuntasäiliön korkki ja täytä se jäähdytysnesteellä ylämerkkiin (FULL COLD) saakka. 4. Avaa sylinterikannen letkuliitoksen ilmausruuvi (8 mm avain). Anna ilman poistua järjestelmästä. Sulje ruuvi vasta kun reiästä valuu pelkkää jäähdytysnestettä. Kuivaa yli vuotanut neste kankaaseen tai vastaavaan. 5. Täytä paisuntasäiliö ylämerkkiin saakka ja kierrä sen korkki kiinni ensimmäiseen napsahdukseen saakka. Älä kierrä korkkia täysin kiinni. 6. Kytke pysäköintijarru. 7. Käynnistä moottori ja anna sen käydä tyhjäkäynnillä kunnes tunnet telatunnelin jäähdytyselementtien lämmenneen. Poista jäähdytysjärjestelmän ilma ilmausruuvia avaamalla. 8. Pysäytä moottori ja anna sen jäähtyä hetki. Tarkasta jäähdytysnesteen määrä, lisää tarvittaessa. 9. Laske kelkan etuosa varovasti maahan. 10. Sulje paisuntasäiliön korkki ja asenna moottoritilan kuomut paikoilleen. 68

70 MOOTTORIKELKAN HUOLTO Jarrut Jarrujen huolto Tarkasta aina ennen ajamaan lähtemistä jarruvivun liikerata puristamalla jarruvipua. Se ei saa painua 13 mm lähemmäs ohjaustangon tuppea. Nestejarrut säätyvät automaattisesti. Jos vipu painuu liian syvään tai tuntuu sienimäisen joustavalta, jarrujärjestelmässä on vikaa. Tarkasta jarrunesteen määrä ja jarrupalojen kunto sekä ilmaa jarrut. Jarrunesteen määrä tarkastetaan jarrunestesäiliön päällä olevasta tarkastussilmästä: - tumma tarkastussilmä: Jarrunestettä on riittävästi. - kirkas tarkastussilmä: Jarrunesteen pinnan taso on laskenut. Lisää jarrunestettä. Suositeltu jarruneste Polaris DOT 4 Brake Fluid HUOMAA: Kaikki jarruviat on korjattava välittömästi. Vaihda jarruneste 2 vuoden välein. Täydennä jarrunestesäiliö aina tuoreella, avaamattomasta pullosta otetulla jarrunesteellä. Varo täyttämästä jarrunestesäiliötä liian täyteen. Jarrujen lämmetessä neste ei pääse laajenemaan, mikä voi johtaa jarrun lukkiutumiseen. Varo roiskeita, jarruneste on syövyttävä aine. Jarrun osat: 1. Jarrusatula 2. Ilmausruuvi 3. Jarrupalat 4. Jarrulevy Tarkasta säännöllisesti jarrupalojen kunto. Ne on vaihdettava, kun kitkapinta ohenee pienemmäksi kuin jarrupalan runko-osan (n. 1,5 mm) paksuus. Jarrujärjestelmän ilmaus 1. Avaa jarrunestesäiliön kansi, poista tiiviste. 2. Täytä säiliö DOT4-tyypin jarrunesteellä Min. ja Max merkkien väliin (noin 6-8 mm jarrunestesäiliön yläreunasta). Asenna tiiviste ja kansi takaisin paikoilleen. 3. Poista jarrusatulan ilmausruuvin kumisuoja. Asenna ilmausruuvin päähän siihen tiiviisti istuva letku, jonka toinen pää johdetaan keräysastiaan. 4. Pumppaa jarruvivusta järjestelmään paine ja purista kahvaa. 5. Avaa ilmausruuvia ¾-kierros ja anna jarrunesteen ja ilman virrata keräilyastiaan. Jarruvipu painuu ohjaustankoa vasten. Pidä se siinä asennossa ja kierrä ilmausruuvi kiinni. Vapauta jarruvipu sen jälkeen kun ilmausruuvi on kierretty kiinni. 6. Toista kohtien 4-5 toimenpiteet niin monta kertaa, että jarruvivun vastus tuntuu jämäkältä eikä painu pohjaan. Ilma on poistettu järjestelmästä. 7. Tarkasta jarrunesteen määrä (toista kohdan 2 toimenpiteet). 8. Asenna jarrunestesäiliön tiiviste ja kansi paikoilleen. 69

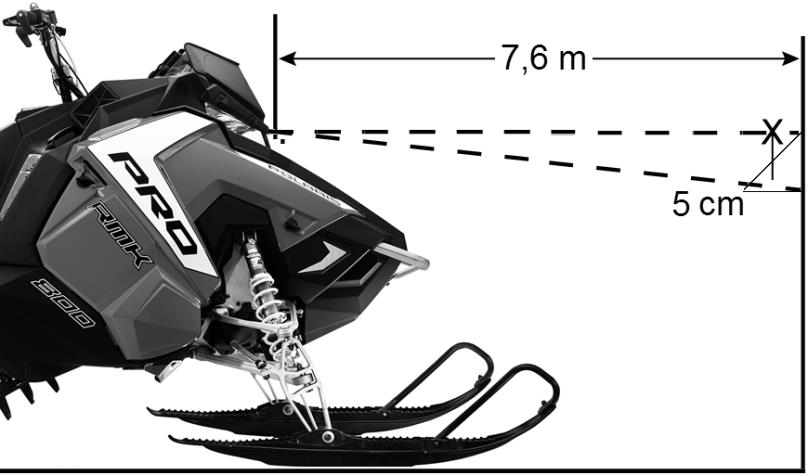

71 MOOTTORIKELKAN HUOLTO Ajovalot Sulakkeet Ajovalojen kunto Tarkasta aina ennen ajamaan lähtemistä kauko-, lähi-, taka- ja jarruvalojen toiminta. Ajovaloumpion ja/tai taka- ja jarruvalopolttimoiden vaihto Polaris Axys-malleissa käytettävien Led-valaisimien polttimoita ei voi vaihtaa. Jos jokin ajoneuvon valoista lakkaa toimimasta, koko valaisinyksikkö on vaihdettava. Ota yhteys valtuutettuun Polaris-huoltoon. Ajovalon säätö Ajovalon keilan korkeutta voi säätää. 1. Aja kelkka hyvin ilmastoituun tilaan tasaiselle kohdalle, noin 7,6 metrin päähän seinästä. 2. Istu ajajan paikalle tai sijoita siihen ajajan painoa vastaava kuorma. 3. Mittaa tai anna avustajan mitata kaukovaloumpion keskikohdan korkeus maan pinnasta. 4. Tee seinään merkki samalle korkeudelle. 5. Käynnistä moottori ja sytytä kaukovalot. 6. Tarkkaile mihin kohtaan seinää kohdistuu voimakkain valoteho. Sen tulee olla noin 5 cm seinään merkatun korkeuden alapuolella, ajajan istuessa satulassa normaalissa ajoasennossa. 7. Korkeussäädön säätönuppi on ajovaloumpion takana. Siihen pääsee käsiksi poistamalla vasen sivukuomu. Siipimutterin kiertäminen vastapäivään nostaa ajovalon suuntausta, kiertäminen myötäpäivään laskee sitä. Sulakkeet Ajoneuvossa käytettävät jarrujärjestelmän ja lisävarusteiden 2 A:n sulakkeet on sijoitettu variaattorin suojan yläpuolella oleviin suojarasioihin. Sähköstartilla varustetun kelkan käynnistysmoottorin 2 A:n sulake on käynnistysmoottorille ja akulle menevässä sähköjohtosarjassa, akun vieressä. Sulake suojaa virta-avaimen, mittariston sekä ohjaamoon sijoitetun virtapistokkeen virtapiirejä. Jos IDD-ajotietokone ei toimi vaikka virta-avain on RUN-asennossa, tarkasta tämä sulake. Jos sulake on palanut, tarkasta huolellisesti starttimoottorille ja akulle menevät sekä mittaristolle tulevat sähköjohdotukset. Korjaa tai vaihda kaikki vaurioituneet sähköjohdot/-liittimet ennen kuin vaihdat sulakkeen. Vaihda palanut sulake aina vastaavaan, ei suuremman A-luvun sulakkeeseen. 70

72 MOOTTORIKELKAN HUOLTO Voimansiirto Variaattorin toiminta Moottorikelkan voimansiirto perustuu keskipakokytkimeen ja variaattoriin. Moottorin käyntikierrosten noustessa siihen liitetty keskipakokytkin aktivoituu kytkimen sisällä olevien painojen siirtyessä keskipakovoiman vaikutuksesta kytkimen ulkokehää kohti. Painojen liike aiheuttaa kytkimeen liitetyn kartiomaisen lautaspyörän siirtymisen akselillaan kohti kytkinakselin vastakkaista, kiinteää lautaspyörää. Lautaspyörien välissä on vahvistettu kumihihna (variaattorin hihna), jonka reunat koskettavat kytkimen lautaspyörien reunoja. Kytkimen lautaspyörät liikkuvat sitä lähemmäs toisiaan, mitä suuremmilla kierroksilla moottori käy. Lautaspyörien puristava liike pakottaa variaattorin hihnan nousemaan ulommas kytkimen kehällä, minkä vuoksi välitys pitenee. Variaattorin hihnan välittämä voima kulkeutuu telamatolle toisen, ketjukoteloon liitetyn lautaspyörän kautta ja kotelossa olevan ketjun tai Quickdrive-hihnan välityksellä telamattoa pyörittävälle akselille. Moottorikelkan variaattori ja kytkin vaativat säännöllistä kunnon tarkkailua ja huoltoa. Jos moottorikelkan voimansiirrossa tuntuu epämääräistä toimintaa, veto ei kytkeydy tasaisesti tai kytkin ravistaa, keskipakokytkimessä tai variaattorissa saattaa olla vikaa. Toimita ajoneuvo valtuutettuun Polaris-huoltopisteeseen huoltoa ja korjausta varten. HUOMAA: Kytkimen ja variaattorin huollot/korjaukset tulee teettää valtuutetussa Polarishuoltopisteessä. HUOMAA: Keskipakokytkimen osia ei saa voidella! Kytkimessä käytettyjen materiaalien kestävyys saattaa heiketä voiteluaineiden vaikutuksen vuoksi. Variaattorin lautaspyörien tarkastus ja huolto Tarkasta säännöllisesti variaattorin lautaspyörien kunto. Niissä ei saa olla näkyvissä vaurioita, kuten urautumista tai halkeamia. Lautaspyörien puhdistaminen parantaa niiden toimivuutta. Käytä puhdistukseen alkoholipohjaisia puhdistusaineita (isopropanoli), öljypohjaisia ei saa käyttää. VAROITUS! Pysäytä moottori aina ennen voimansiirron osien huolto- tai tarkastustoimia. Moottorin käydessä voimansiirron osiin voi tarttua vaate tai kehon osa, mikä voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. 71

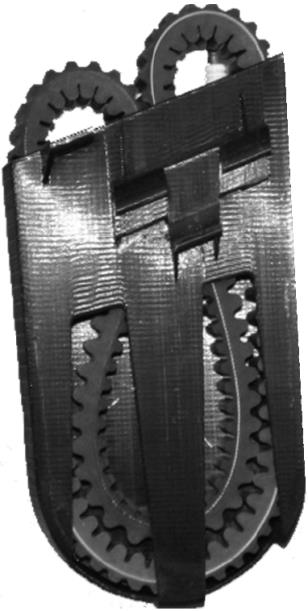

73 MOOTTORIKELKAN HUOLTO Voimansiirto Variaattorin hihnan kireyden tarkastus 1. Siirrä kelkka tasaiselle alustalle ja sammuta moottori. 2. Avaa variaattorin suojat. 3. Aseta suora viivain tai vastaava variaattorin hihnan päälle, lautaspyörien välille. 4. Paina kevyesti hihnaa ja mittaa hihnan ulkoreunan ja viivaimen väli. Välin tulisi olla 32 mm. Variaattorin hihnan kireyden säätäminen 1. Löysää variaattorin säätöruuvin lukitusmutteri (7/16 tuuman tai 11 mm kiintoavain). 2. Kierrä säätöruuvia oikean hihnan kireyden saamiseksi (1/8 tuuman kuusiokoloavain). Säätöruuvin kierto tiukemmalle (myötäpäivään) kasvattaa lautasten etäisyyttä. Säätöruuvin kiertäminen auki (vastapäivään) pienentää lautaspyörien keskinäistä etäisyyttä. 3. Säädön jälkeen kiristä lukitusmutteri. HUOMAA: Variaattorin hihna on vaihdettava hihnan kireyssäädön loppuessa tai hihnan vaurioituessa. HUOMAA: Pidä aina kelkan mukana varahihnaa. Erittäin kylmissä olosuhteissa voi variaattorin hihnan käyttöikää lisätä tuomalla se sisään lämpimään pitkien taukojen ajaksi. Variaattorin hihnan kunnon tarkastaminen Tarkasta variaattorin hihnan kunto säännöllisesti. Hihnan tulisi olla ehjä, vaurioitunut hihna tulee vaihtaa välittömästi. Vaurioita ovat rispaantuneet tukikudokset, murtuneet hampaat tai korventuneet reunat. Pidä aina kelkan mukana ehjää variaattorin varahihnaa, jonka paikka on vasemman sivukuomun alla olevassa hihna-/työkalukotelossa. Kotelon paikallaan pysymisen varmistaa sytytystulppa-avain. Katso ohjeet sivulta

74 MOOTTORIKELKAN HUOLTO Voimansiirto Variaattorin lautaspyörien linjauksen tarkastus Variaattorin lautaspyörien pitää olla keskenään suorassa linjassa, jotta moottorin voima saadaan siirrettyä täysimääräisesti telamatolle. Linjauksen tarkastus edellyttää erikoistyökalujen käyttöä. Valmistaja suosittelee työn teettämistä valtuutetussa huollossa. Variaattorin hihnan irrottaminen ja asentaminen Variaattorin hihnan irrotus- ja asennustaito kuuluu kelkkailijan perusosaamiseen. Variaattorin hihna on kuluva osa, se voi pettää milloin tahansa. Pidä aina varahihnaa mukanasi. VAROITUS: Varmista ettei kelkalla ole peruutettu ennen variaattorin hihnan vaihtoa. Hihnan saa vaihtaa ainoastaan eteenpäin ajamisen jälkeen. Hihnan irrottaminen 1. Sammuta moottori ja lukitse pysäköintijarru. 2. Poista vasen sivukuomu ja avaa variaattorin suoja. 3. Käännä toisiopuolen lautasia käsin noin ¼- kierros vastapäivään. 4. Ota työkalusarjasta L-avain ja pane se variaattorin keskiosan ulkokehällä olevaan kierteytettyyn reikään. L-avainta kiertämällä lautaspyörät erkanevat ja pystyt poistamaan variaattorin hihnan. 5. Nosta hihna lautaspyörien puoliväliin ja väännä se irti. Hihnan vaihtotyötä helpottaa variaattorin lautaspyörien kiertäminen siten, että lautasten avausruuvi nousee yläasentoon. Hihnan asentaminen 1. Aseta hihna kytkimen lautasten väliin ja vedä sitä, jotta se asettuu tiukasti lautaspyörän pohjalle. 2. Aseta hihnan syrjä toisen lautaspyörän sisäpuolelle ja ujuta hihna kokonaisuudessaan lautaspyörien väliin. 3. Nosta hihna variaattorin ulkoreunalle. 4. Kierrä L-avainta auki kunnes lautaspyörät asettuvat tiukasti hihnaa vasten. Poista L- avain. 5. Sulje variaattorin suoja. Hihna tulee asettaa siten, että voit lukea hihnan päällä olevan tekstin. HUOMAA: Uutta variaattorin hihnaa tulee ajaa rauhallisesti sisään n. 150 km. 73

75 MOOTTORIKELKAN HUOLTO Voimansiirto Quickdrive (Pro-RMK) Seuraa Quickdrive-hihnan kuntoa tarkastamalla se säännöllisesti. Hihna tulee vaihtaa huolto-ohjelman mukaisesti 3200 km välein ja aina kun siinä ilmenee havaittavia vaurioita. Hammashihna ei saa löystyä eikä siinä saa näkyä selkeitä kulumisen merkkejä; halkeamia, murtuneita tai kokonaan irronneita hihnan hampaita. Quickdrive-hihnan kestävyyden varmistaminen edellyttää hihnan asianmukaista säilytystä ja asennusta. Liian löysän telamaton aiheuttama yli hyppiminen saattaa vaikuttaa Quickdrive-hihnan kestävyyteen. Huolehdi telamaton oikeasta kireydestä (sivu 77). Quickdrive-hihnan vaihto edellyttää erikoistyökalujen käyttöä. Polaris suosittelee vaihtotyön teettämistä asiantuntevassa Polaris-huollossa. Jos asiakas haluaa tehdä vaihtotyön itse, hänen tulee noudattaa tunnollisesti työohjeita. Quickdrive-hihnan käsittely o Säilytä uusi hihna aina alkuperäisessä pakkauksessa. Avaa pakkaus vasta kun vaihdat hihnan. o Huolehdi siitä, ettei hihna pääse kosketuksiin liuotinaineiden, puhdistuskemikaalien tai öljyjen kanssa. o Älä purista hihnaa tiukemmalle lenkille kuin Quickdrive-vetojärjestelmän ylemmän hihnapyörän halkaisija. o Älä taivuta hihnaa selkäpuolelta kaarelle. o Älä kierrä hihnaa. o Älä käytä tuurnaa, ruuvimeisseliä tai vastaavaa kampea hihnan asennuksessa tai sitä poistettaessa. o Aja hihna sisään aina asianmukaisesti. Quickdrive-hihnan sisäänajo Uuden Quickdrive-hihnan sisäänajomatka on noin 150 km. Sisäänajomatkan aikana voi erottaa selvästi tavanomaisesta ketjuvetoratkaisusta poikkeavaa ääntä. Sisäänajon aikana hihnan runkorakenteesta saattaa irrota kohtalaisesti, jopa runsaasti kuituja. Puhdista ne puhtaan liinan avulla. 74

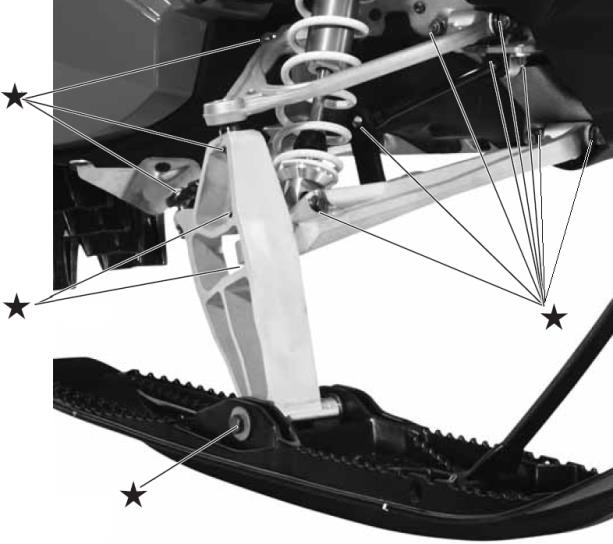

76 MOOTTORIKELKAN HUOLTO Suksien ripustus ja ohjaus Suksien ripustus ja ohjaus Tarkasta viikoittain ja aina ennen pitempää ajomatkaa seuraavat suksien ripustuksen osat: - suksien ylä- ja alatukivarret - olka-akselit, niiden kiinnitys ja pallonivelet - ohjauksen raidetangot ja niidet päät - sukset ja niiden kiinnitys, kärkisilmukat sekä ohjainraudat - kaikki tähdellä merkityt suksien ripustuksen, jousituksen ja ohjauksen komponenttien liitokset. Kiristä tarvittaessa. Suksien suuntaus Suksien suuntaus vaikuttaa oleellisesti moottorikelkan ohjattavuuteen. Sen takia suksien suuntaus on tarkastettava säännöllisesti. Suksien suuntauksen tarkastus 1. Aja kelkka tasaiselle alustalle ja aseta ohjaustanko suoraan asentoon. 2. Mittaa 25 cm matka suksen kiinnityspultista sen etu- ja takapuolelle ja merkitse se suksen sisälaitaan. 3. Mittaa suksien sisäreunojen väli sekä etu- (X) että takapuolen (Y) merkkien väliltä. Suositeltu suksien haritus: 3-6 mm (etupuolen mitta X suurempi kuin takapuolen mitta Y) HUOMAA: Ohjauksen säädöt suositellaan teetettäväksi valtuutetussa Polaris-huollossa. HUOMAA: Ohjauslaitteiston ja suksien ripustuksen on ehdottomasti aina oltava kunnossa ja oikein säädetty/huollettu. Jos omistaja tekee omia säätöjä/korjauksia, hän myös vastaa mahdollisten huoltovirheiden seurauksista. VAROITUS! Ohjauslaitteiston ja suksien ripustuksen viat sekä väärät säädöt heikentävät ajoneuvon ohjattavuutta, mikä saattaa johtaa onnettomuuteen ja hengenvaaraan. 75

77 MOOTTORIKELKAN HUOLTO Suksien ohjainraudat Telamaton huolto Suksien ohjainraudat Suksien ohjainraudat vaikuttavat merkittävästi ohjauksen tarkkuuteen ja moottorikelkan hallittavuuteen. Varmista aina ennen ajamista se, että ohjainraudat sekä sukset ovat ehjät. Ohjainraudat täytyy uusia kun ne ovat kuluneet puoliväliin alkuperäisestä vahvuudestaan. Ohjainrautojen vaihto: 1. Nosta kelkan etuosaa siten, että sukset nousevat noin 15 cm irti maan pinnasta. 2. Kierrä ohjainrautojen kiinnitysmutterit auki. 3. Irrota ohjainrauta suksesta. 4. Asenna uudet ohjainraudat päinvastaisessa työjärjestyksessä. Telamaton kunnon tarkastus Telamaton kunto tulee tarkastaa silmämääräisesti mahdollisten vaurioiden varalta. 1. Aja kelkka tasaiselle alustalle ja sammuta moottori. 2. Nosta kelkan takaosaa, jotta telamatto irtoasi täysin alustasta. 3. Pyöritä telamattoa käsin ja tarkasta: - telamaton poikittaiset tukirakenteet (puikot) ovat ehjiä ja oikean pituisia - telamaton pintamateriaali ja harjarakenne ovat ehjiä - telamaton vetosoljet ovat ehjiä ja eikä niistä löydy sulanutta muovia Jos telamatosta löytyy vaurioita, se tulee vaihtaa uuteen. Kylminä aamuina tehtävä telamaton esilämmitys lisää maton käyttöikää. HUOMAA: Sopimattomissa olosuhteissa (lumeton/jäinen alusta, terävien esteiden ylitys) tapahtunut telamattovaurio ei kuulu takuukäsittelyn piiriin. VAROITUS! Telamaton näkyvät vauriot, varsinkin poikittaisten tukirakenteiden vauriot voivat aiheuttaa telamaton repeytymisen pois paikoiltaan, mikä voi johtaa onnettomuuteen ja hengenvaaraan. 76

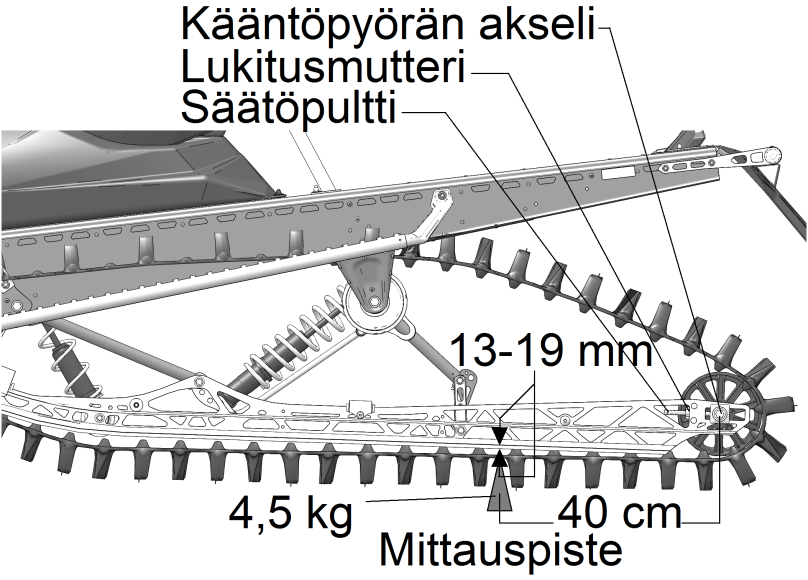

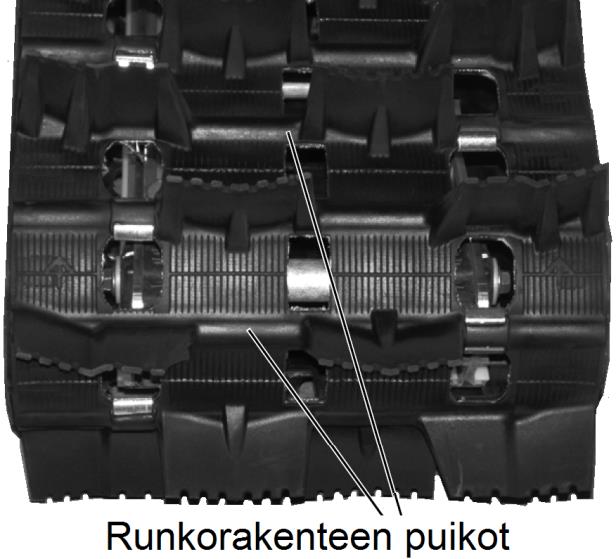

78 MOOTTORIKELKAN HUOLTO Telamaton huolto Telamaton kireyden tarkastus Telamaton kireys tulee tarkastaa säännöllisesti. Liian löysä telamatto saattaa hyppiä vetorattaiden yli ja vaurioitua käyttökelvottomaksi. Tarkasta telamaton kireys seuraavasti: 1. Aja kelkka tasaiselle alustalle ja sammuta moottori. 2. Nosta kelkan takapää ja tue se siten, että telamatto on irti alustasta. 3. Laita noin 4,5 kg paino tai vastaava rasitus mattoon noin 40 sentin päähän takakääntöpyörän akselin kohdalta eteenpäin mitattuna. 4. Tarkista liukumuovin ja telan metallisoljen välinen etäisyys. Sen tulee olla: Kaikki Axys RMK ja SKS-mallit mm Telamaton kireyden säätö 1. Sammuta moottori ja nosta kelkan takapää ja tue se siten, että telamatto on irti alustasta. 2. Löysää takakääntöpyörien akselin mutteri. 3. Löysää telamaton säätöpultin lukitusmutteri molemmilta puolilta kelkkaa. 4. Kierrä telamaton kireyden säätöpultteja joko kiinni tai auki. Varmista se, että kierrät molempien puolien pultteja yhtä paljon, jotta matto pysyisi suorassa linjassa. 5. Käynnistä moottori ja kaasuta kevyesti, jotta telamatto lähtee pyörimään (n. 5 kierrosta). Päästä kaasu ja anna telamaton pysähtyä itsestään, älä käytä jarrua. 5. Tarkista telamaton kireys ja sen suuntaus. Säädä tarvittaessa. 6. Kiristä säätöpulttien lukitusmutterit. 7. Kiristä kääntöpyörien akselin mutterit. Kiristysmomentti on 75 Nm. Telamaton kireyssäätö tulee tehdä lämpimälle tai huolellisesti lämmitetylle telamatolle. Tarkasta uuden kelkan tai uuden telamaton kireys muutaman päivän välein. 77
