Eteen- ja taaksekulkeva tasotärytin LG 500. Käyttö ja Kunnossapito ILG500FI2, Mars 2006

Transkriptio

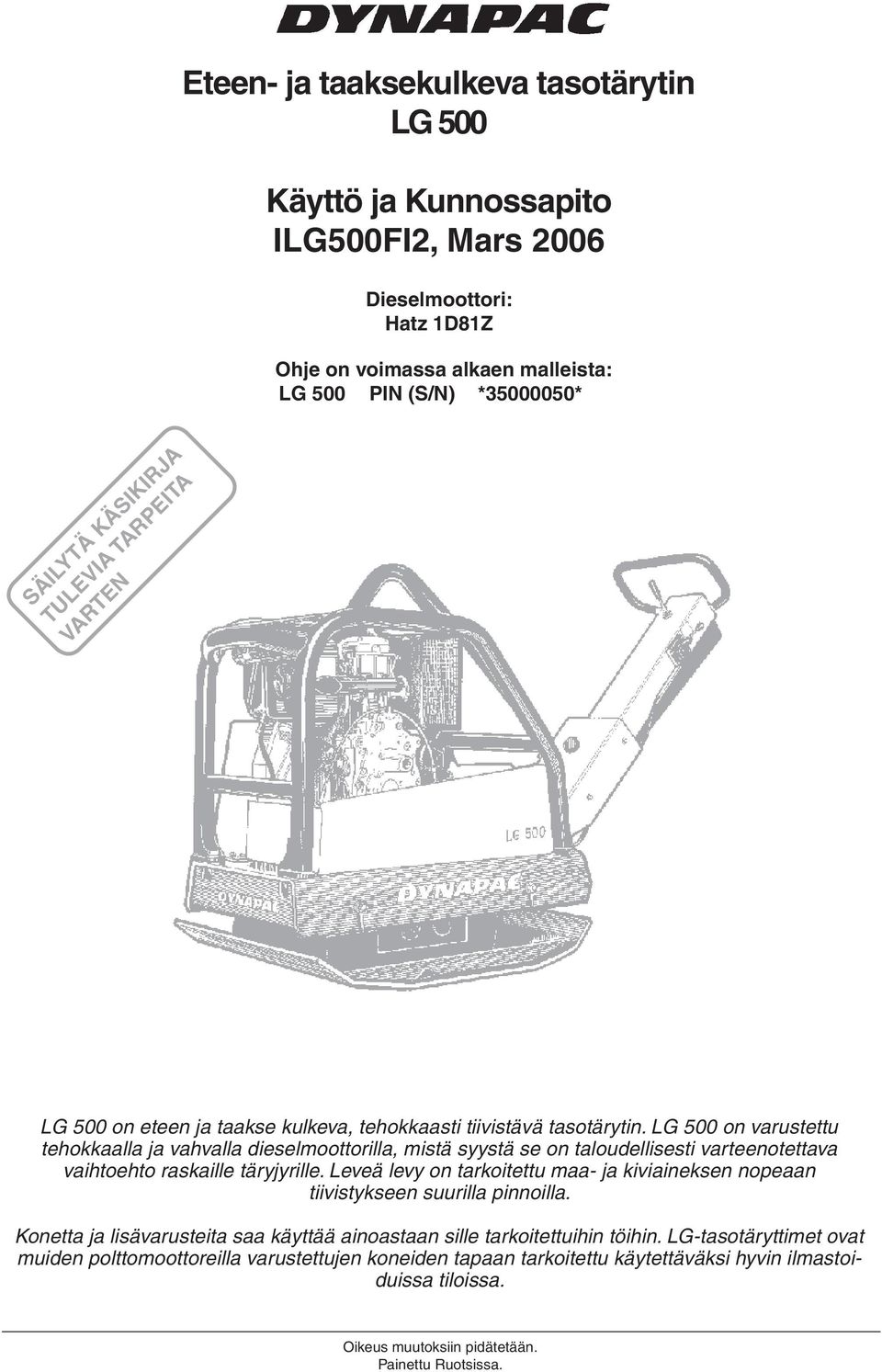

1 Eteen- ja taaksekulkeva tasotärytin LG 500 Käyttö ja Kunnossapito ILG500FI2, Mars 2006 Dieselmoottori: Hatz 1D81Z Ohje on voimassa alkaen malleista: LG 500 PIN (S/N) * * SÄILYTÄ KÄSIKIRJA TULEVIA TARPEITA VARTEN LG 500 on eteen ja taakse kulkeva, tehokkaasti tiivistävä tasotärytin. LG 500 on varustettu tehokkaalla ja vahvalla dieselmoottorilla, mistä syystä se on taloudellisesti varteenotettava vaihtoehto raskaille täryjyrille. Leveä levy on tarkoitettu maa- ja kiviaineksen nopeaan tiivistykseen suurilla pinnoilla. Konetta ja lisävarusteita saa käyttää ainoastaan sille tarkoitettuihin töihin. LG-tasotäryttimet ovat muiden polttomoottoreilla varustettujen koneiden tapaan tarkoitettu käytettäväksi hyvin ilmastoiduissa tiloissa. Oikeus muutoksiin pidätetään. Painettu Ruotsissa.

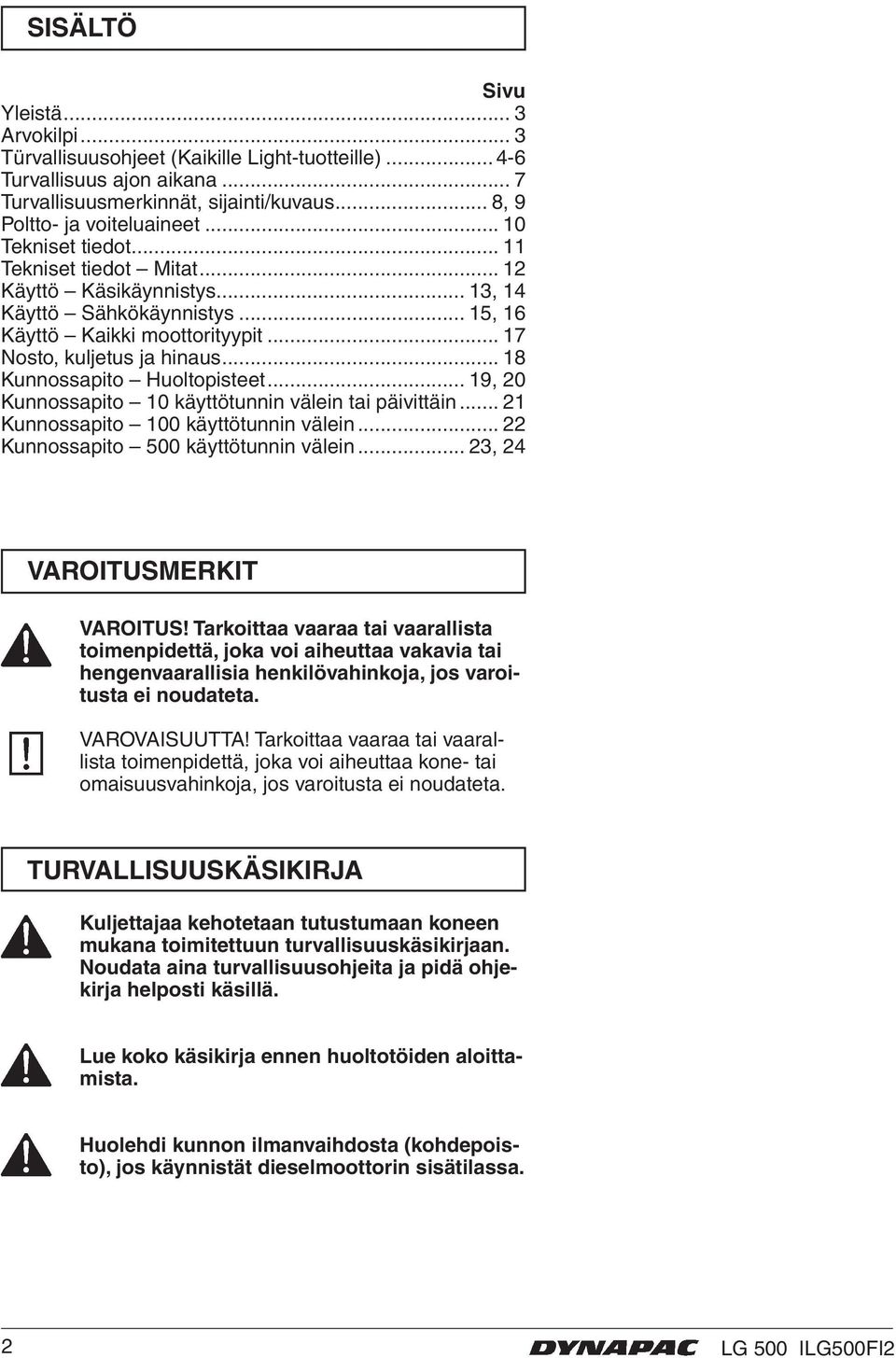

2 SISÄLTÖ Sivu Yleistä... 3 Arvokilpi... 3 Türvallisuusohjeet (Kaikille Light-tuotteille) Turvallisuus ajon aikana... 7 Turvallisuusmerkinnät, sijainti/kuvaus... 8, 9 Poltto- ja voiteluaineet Tekniset tiedot Tekniset tiedot Mitat Käyttö Käsikäynnistys... 13, 14 Käyttö Sähkökäynnistys... 15, 16 Käyttö Kaikki moottorityypit Nosto, kuljetus ja hinaus Kunnossapito Huoltopisteet... 19, 20 Kunnossapito 10 käyttötunnin välein tai päivittäin Kunnossapito 100 käyttötunnin välein Kunnossapito 500 käyttötunnin välein... 23, 24 VAROITUSMERKIT VAROITUS! Tarkoittaa vaaraa tai vaarallista toimenpidettä, joka voi aiheuttaa vakavia tai hengenvaarallisia henkilövahinkoja, jos varoitusta ei noudateta. VAROVAISUUTTA! Tarkoittaa vaaraa tai vaarallista toimenpidettä, joka voi aiheuttaa kone- tai omaisuusvahinkoja, jos varoitusta ei noudateta. TURVALLISUUSKÄSIKIRJA Kuljettajaa kehotetaan tutustumaan koneen mukana toimitettuun turvallisuuskäsikirjaan. Noudata aina turvallisuusohjeita ja pidä ohjekirja helposti käsillä. Lue koko käsikirja ennen huoltotöiden aloittamista. Huolehdi kunnon ilmanvaihdosta (kohdepoisto), jos käynnistät dieselmoottorin sisätilassa. 2 LG 500 ILG500FI2

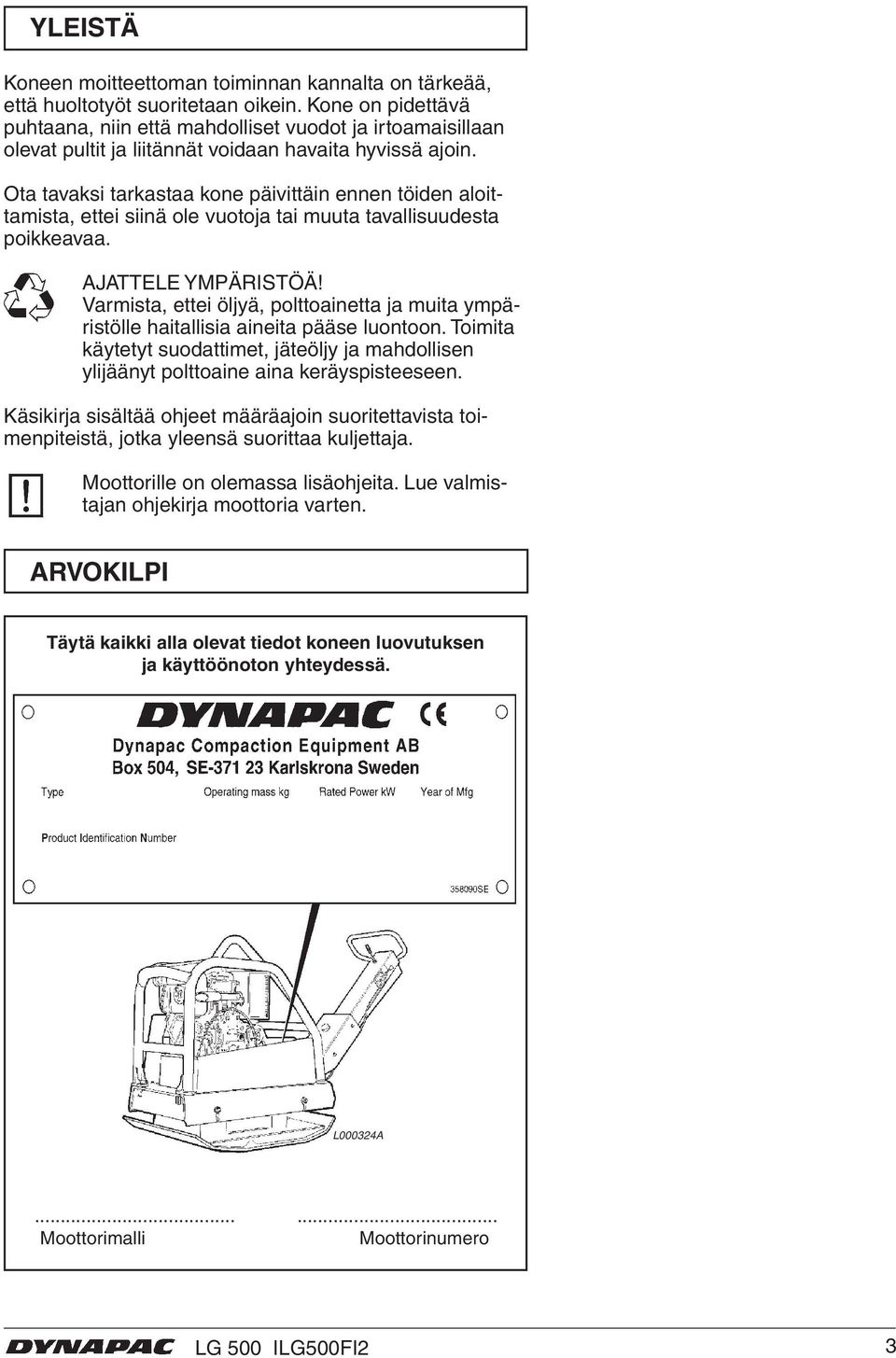

3 YLEISTÄ Koneen moitteettoman toiminnan kannalta on tärkeää, että huoltotyöt suoritetaan oikein. Kone on pidettävä puhtaana, niin että mahdolliset vuodot ja irtoamaisillaan olevat pultit ja liitännät voidaan havaita hyvissä ajoin. Ota tavaksi tarkastaa kone päivittäin ennen töiden aloittamista, ettei siinä ole vuotoja tai muuta tavallisuudesta poikkeavaa. AJATTELE YMPÄRISTÖÄ! Varmista, ettei öljyä, polttoainetta ja muita ympäristölle haitallisia aineita pääse luontoon. Toimita käytetyt suodattimet, jäteöljy ja mahdollisen ylijäänyt polttoaine aina keräyspisteeseen. Käsikirja sisältää ohjeet määräajoin suoritettavista toimenpiteistä, jotka yleensä suorittaa kuljettaja. Moottorille on olemassa lisäohjeita. Lue valmistajan ohjekirja moottoria varten. ARVOKILPI Täytä kaikki alla olevat tiedot koneen luovutuksen ja käyttöönoton yhteydessä. L000324A Moottorimalli Moottorinumero LG 500 ILG500FI2 3

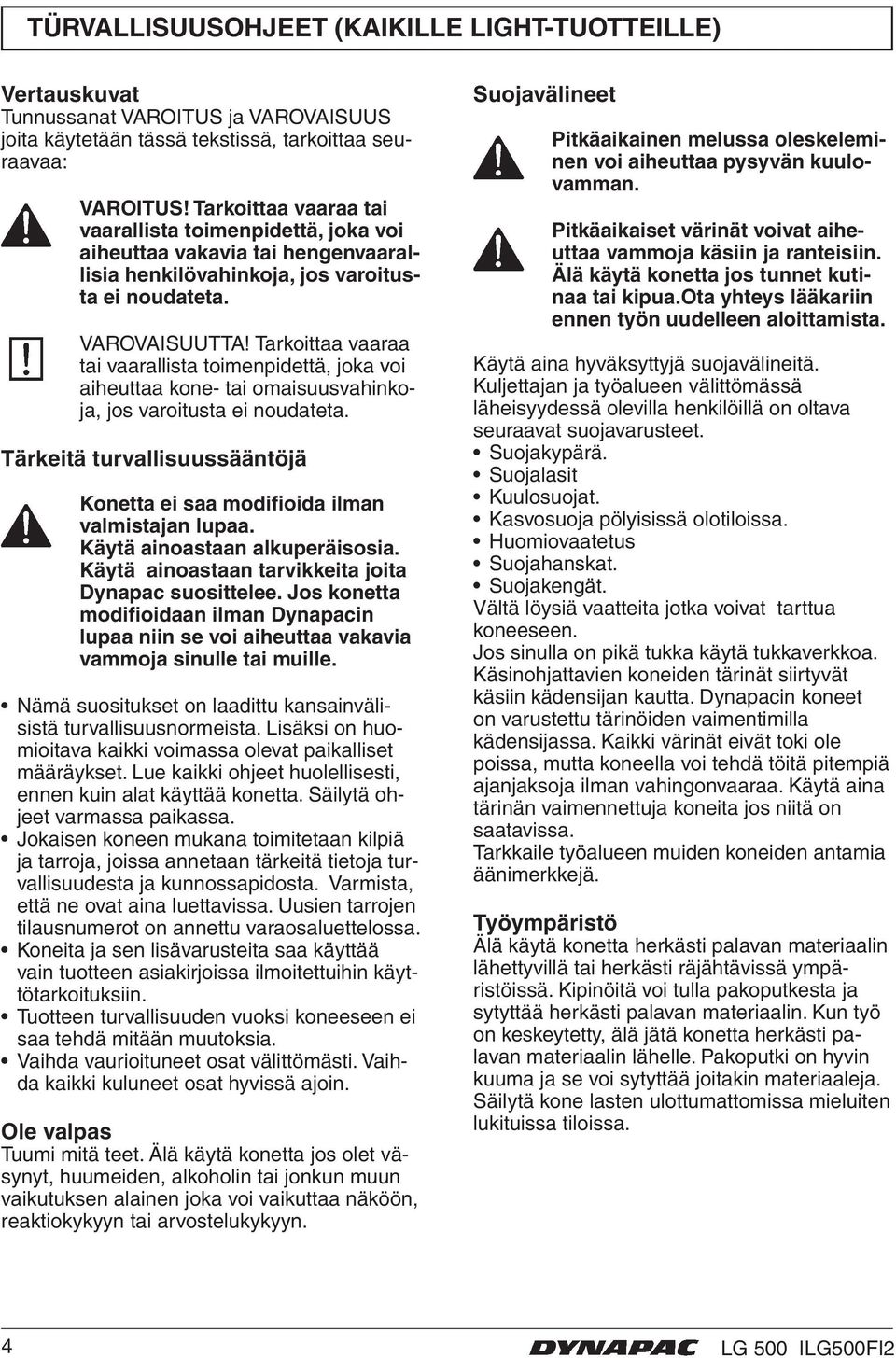

4 TÜRVALLISUUSOHJEET (KAIKILLE LIGHT-TUOTTEILLE) Vertauskuvat Tunnussanat VAROITUS ja VAROVAISUUS joita käytetään tässä tekstissä, tarkoittaa seuraavaa: VAROITUS! Tarkoittaa vaaraa tai vaarallista toimenpidettä, joka voi aiheuttaa vakavia tai hengenvaarallisia henkilövahinkoja, jos varoitusta ei noudateta. VAROVAISUUTTA! Tarkoittaa vaaraa tai vaarallista toimenpidettä, joka voi aiheuttaa kone- tai omaisuusvahinkoja, jos varoitusta ei noudateta. Tärkeitä turvallisuussääntöjä Konetta ei saa modifioida ilman valmistajan lupaa. Käytä ainoastaan alkuperäisosia. Käytä ainoastaan tarvikkeita joita Dynapac suosittelee. Jos konetta modifioidaan ilman Dynapacin lupaa niin se voi aiheuttaa vakavia vammoja sinulle tai muille. Nämä suositukset on laadittu kansainvälisistä turvallisuusnormeista. Lisäksi on huomioitava kaikki voimassa olevat paikalliset määräykset. Lue kaikki ohjeet huolellisesti, ennen kuin alat käyttää konetta. Säilytä ohjeet varmassa paikassa. Jokaisen koneen mukana toimitetaan kilpiä ja tarroja, joissa annetaan tärkeitä tietoja turvallisuudesta ja kunnossapidosta. Varmista, että ne ovat aina luettavissa. Uusien tarrojen tilausnumerot on annettu varaosaluettelossa. Koneita ja sen lisävarusteita saa käyttää vain tuotteen asiakirjoissa ilmoitettuihin käyttötarkoituksiin. Tuotteen turvallisuuden vuoksi koneeseen ei saa tehdä mitään muutoksia. Vaihda vaurioituneet osat välittömästi. Vaihda kaikki kuluneet osat hyvissä ajoin. Ole valpas Tuumi mitä teet. Älä käytä konetta jos olet väsynyt, huumeiden, alkoholin tai jonkun muun vaikutuksen alainen joka voi vaikuttaa näköön, reaktiokykyyn tai arvostelukykyyn. Suojavälineet Pitkäaikainen melussa oleskeleminen voi aiheuttaa pysyvän kuulovamman. Pitkäaikaiset värinät voivat aiheuttaa vammoja käsiin ja ranteisiin. Älä käytä konetta jos tunnet kutinaa tai kipua.ota yhteys lääkariin ennen työn uudelleen aloittamista. Käytä aina hyväksyttyjä suojavälineitä. Kuljettajan ja työalueen välittömässä läheisyydessä olevilla henkilöillä on oltava seuraavat suojavarusteet. Suojakypärä. Suojalasit Kuulosuojat. Kasvosuoja pölyisissä olotiloissa. Huomiovaatetus Suojahanskat. Suojakengät. Vältä löysiä vaatteita jotka voivat tarttua koneeseen. Jos sinulla on pikä tukka käytä tukkaverkkoa. Käsinohjattavien koneiden tärinät siirtyvät käsiin kädensijan kautta. Dynapacin koneet on varustettu tärinöiden vaimentimilla kädensijassa. Kaikki värinät eivät toki ole poissa, mutta koneella voi tehdä töitä pitempiä ajanjaksoja ilman vahingonvaaraa. Käytä aina tärinän vaimennettuja koneita jos niitä on saatavissa. Tarkkaile työalueen muiden koneiden antamia äänimerkkejä. Työympäristö Älä käytä konetta herkästi palavan materiaalin lähettyvillä tai herkästi räjähtävissä ympäristöissä. Kipinöitä voi tulla pakoputkesta ja sytyttää herkästi palavan materiaalin. Kun työ on keskeytetty, älä jätä konetta herkästi palavan materiaalin lähelle. Pakoputki on hyvin kuuma ja se voi sytyttää joitakin materiaaleja. Säilytä kone lasten ulottumattomissa mieluiten lukituissa tiloissa. 4 LG 500 ILG500FI2

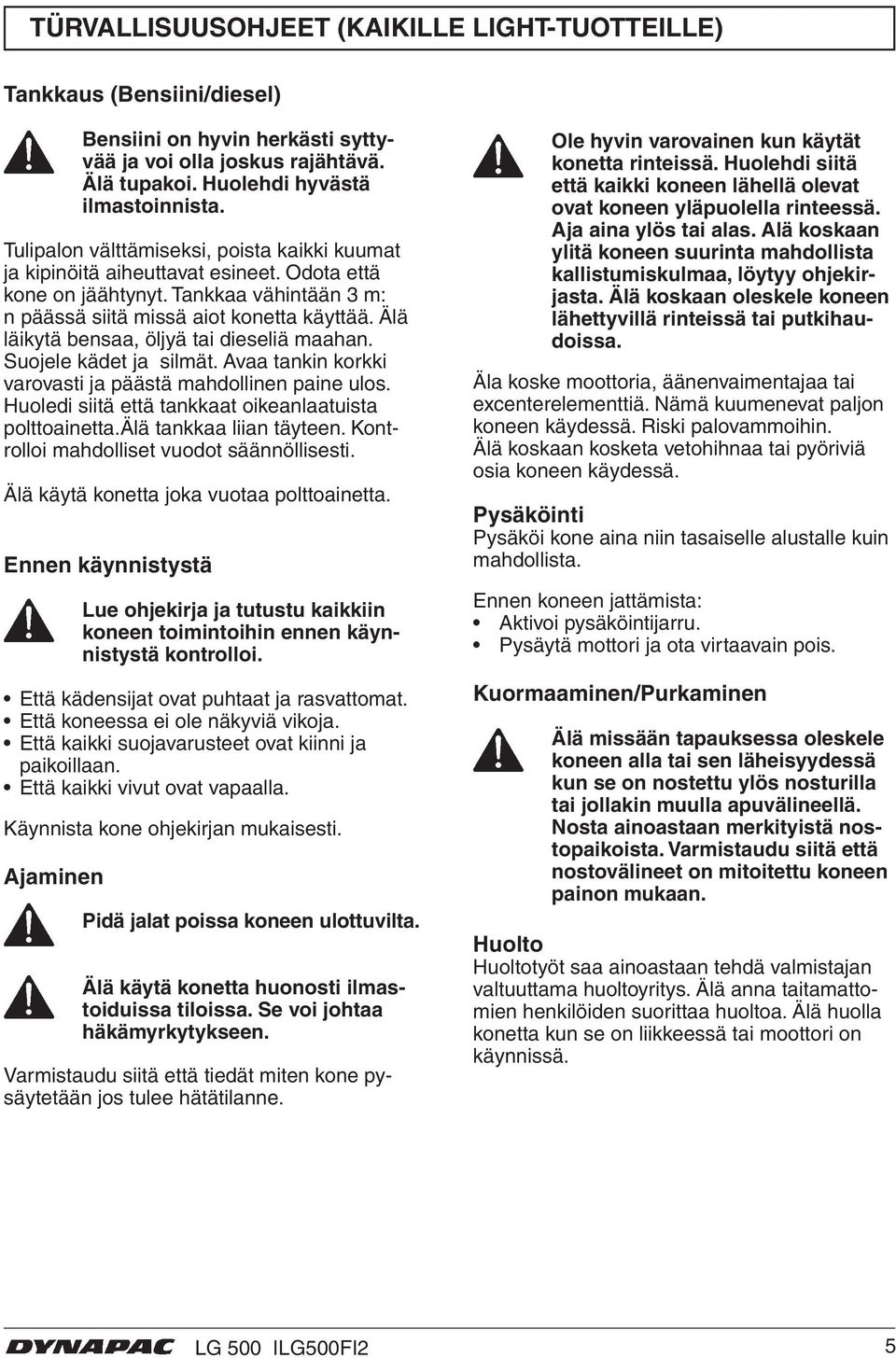

5 TÜRVALLISUUSOHJEET (KAIKILLE LIGHT-TUOTTEILLE) Tankkaus (Bensiini/diesel) Bensiini on hyvin herkästi syttyvää ja voi olla joskus rajähtävä. Älä tupakoi. Huolehdi hyvästä ilmastoinnista. Tulipalon välttämiseksi, poista kaikki kuumat ja kipinöitä aiheuttavat esineet. Odota että kone on jäähtynyt. Tankkaa vähintään 3 m: n päässä siitä missä aiot konetta käyttää. Älä läikytä bensaa, öljyä tai dieseliä maahan. Suojele kädet ja silmät. Avaa tankin korkki varovasti ja päästä mahdollinen paine ulos. Huoledi siitä että tankkaat oikeanlaatuista polttoainetta.älä tankkaa liian täyteen. Kontrolloi mahdolliset vuodot säännöllisesti. Älä käytä konetta joka vuotaa polttoainetta. Ennen käynnistystä Lue ohjekirja ja tutustu kaikkiin koneen toimintoihin ennen käynnistystä kontrolloi. Että kädensijat ovat puhtaat ja rasvattomat. Että koneessa ei ole näkyviä vikoja. Että kaikki suojavarusteet ovat kiinni ja paikoillaan. Että kaikki vivut ovat vapaalla. Käynnista kone ohjekirjan mukaisesti. Ajaminen Pidä jalat poissa koneen ulottuvilta. Älä käytä konetta huonosti ilmastoiduissa tiloissa. Se voi johtaa häkämyrkytykseen. Varmistaudu siitä että tiedät miten kone pysäytetään jos tulee hätätilanne. Ole hyvin varovainen kun käytät konetta rinteissä. Huolehdi siitä että kaikki koneen lähellä olevat ovat koneen yläpuolella rinteessä. Aja aina ylös tai alas. Alä koskaan ylitä koneen suurinta mahdollista kallistumiskulmaa, löytyy ohjekirjasta. Älä koskaan oleskele koneen lähettyvillä rinteissä tai putkihaudoissa. Äla koske moottoria, äänenvaimentajaa tai excenterelementtiä. Nämä kuumenevat paljon koneen käydessä. Riski palovammoihin. Älä koskaan kosketa vetohihnaa tai pyöriviä osia koneen käydessä. Pysäköinti Pysäköi kone aina niin tasaiselle alustalle kuin mahdollista. Ennen koneen jattämista: Aktivoi pysäköintijarru. Pysäytä mottori ja ota virtaavain pois. Kuormaaminen/Purkaminen Älä missään tapauksessa oleskele koneen alla tai sen läheisyydessä kun se on nostettu ylös nosturilla tai jollakin muulla apuvälineellä. Nosta ainoastaan merkityistä nostopaikoista. Varmistaudu siitä että nostovälineet on mitoitettu koneen painon mukaan. Huolto Huoltotyöt saa ainoastaan tehdä valmistajan valtuuttama huoltoyritys. Älä anna taitamattomien henkilöiden suorittaa huoltoa. Älä huolla konetta kun se on liikkeessä tai moottori on käynnissä. LG 500 ILG500FI2 5

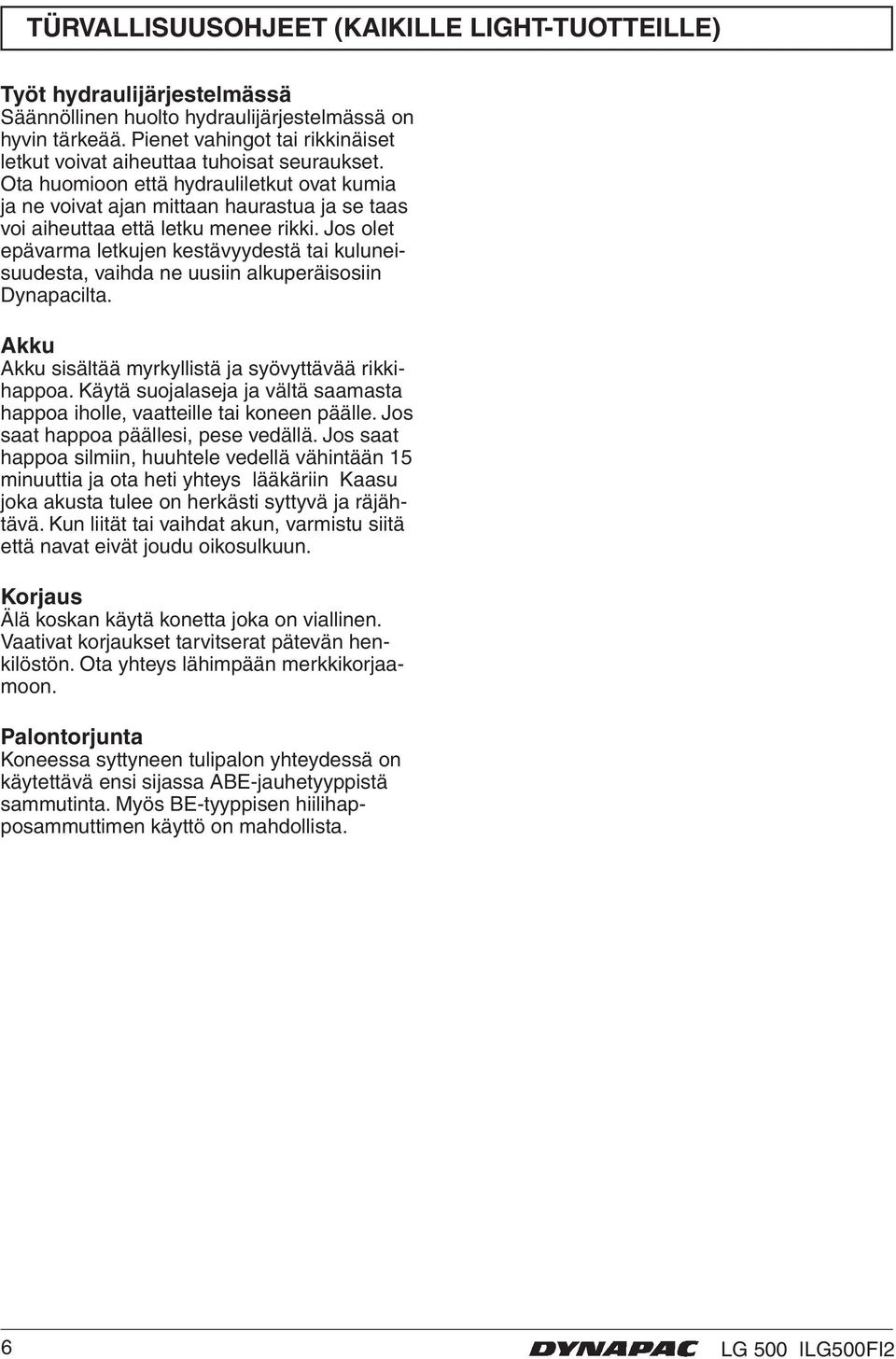

6 TÜRVALLISUUSOHJEET (KAIKILLE LIGHT-TUOTTEILLE) Työt hydraulijärjestelmässä Säännöllinen huolto hydraulijärjestelmässä on hyvin tärkeää. Pienet vahingot tai rikkinäiset letkut voivat aiheuttaa tuhoisat seuraukset. Ota huomioon että hydrauliletkut ovat kumia ja ne voivat ajan mittaan haurastua ja se taas voi aiheuttaa että letku menee rikki. Jos olet epävarma letkujen kestävyydestä tai kuluneisuudesta, vaihda ne uusiin alkuperäisosiin Dynapacilta. Akku Akku sisältää myrkyllistä ja syövyttävää rikkihappoa. Käytä suojalaseja ja vältä saamasta happoa iholle, vaatteille tai koneen päälle. Jos saat happoa päällesi, pese vedällä. Jos saat happoa silmiin, huuhtele vedellä vähintään 15 minuuttia ja ota heti yhteys lääkäriin Kaasu joka akusta tulee on herkästi syttyvä ja räjähtävä. Kun liität tai vaihdat akun, varmistu siitä että navat eivät joudu oikosulkuun. Korjaus Älä koskan käytä konetta joka on viallinen. Vaativat korjaukset tarvitserat pätevän henkilöstön. Ota yhteys lähimpään merkkikorjaamoon. Palontorjunta Koneessa syttyneen tulipalon yhteydessä on käytettävä ensi sijassa ABE-jauhetyyppistä sammutinta. Myös BE-tyyppisen hiilihapposammuttimen käyttö on mahdollista. 6 LG 500 ILG500FI2

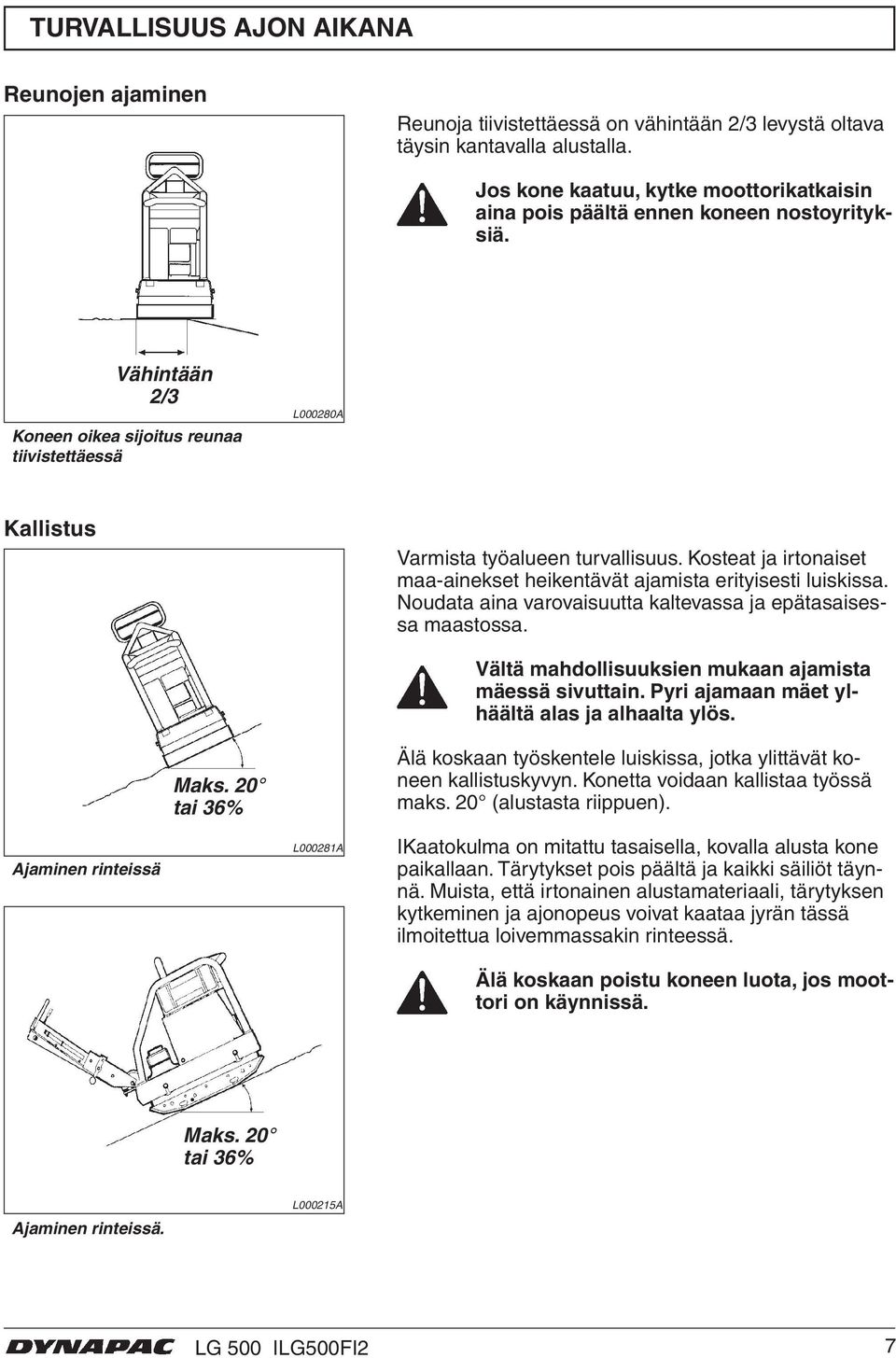

7 TURVALLISUUS AJON AIKANA Reunojen ajaminen Reunoja tiivistettäessä on vähintään 2/3 levystä oltava täysin kantavalla alustalla. Jos kone kaatuu, kytke moottorikatkaisin aina pois päältä ennen koneen nostoyrityksiä. Vähintään 2/3 Koneen oikea sijoitus reunaa tiivistettäessä L000280A Kallistus Varmista työalueen turvallisuus. Kosteat ja irtonaiset maa-ainekset heikentävät ajamista erityisesti luiskissa. Noudata aina varovaisuutta kaltevassa ja epätasaisessa maastossa. Vältä mahdollisuuksien mukaan ajamista mäessä sivuttain. Pyri ajamaan mäet ylhäältä alas ja alhaalta ylös. Maks. 20 tai 36% Älä koskaan työskentele luiskissa, jotka ylittävät koneen kallistuskyvyn. Konetta voidaan kallistaa työssä maks. 20 (alustasta riippuen). Ajaminen rinteissä L000281A IKaatokulma on mitattu tasaisella, kovalla alusta kone paikallaan. Tärytykset pois päältä ja kaikki säiliöt täynnä. Muista, että irtonainen alustamateriaali, tärytyksen kytkeminen ja ajonopeus voivat kaataa jyrän tässä ilmoitettua loivemmassakin rinteessä. Älä koskaan poistu koneen luota, jos moottori on käynnissä. Maks. 20 tai 36% Ajaminen rinteissä. L000215A LG 500 ILG500FI2 7

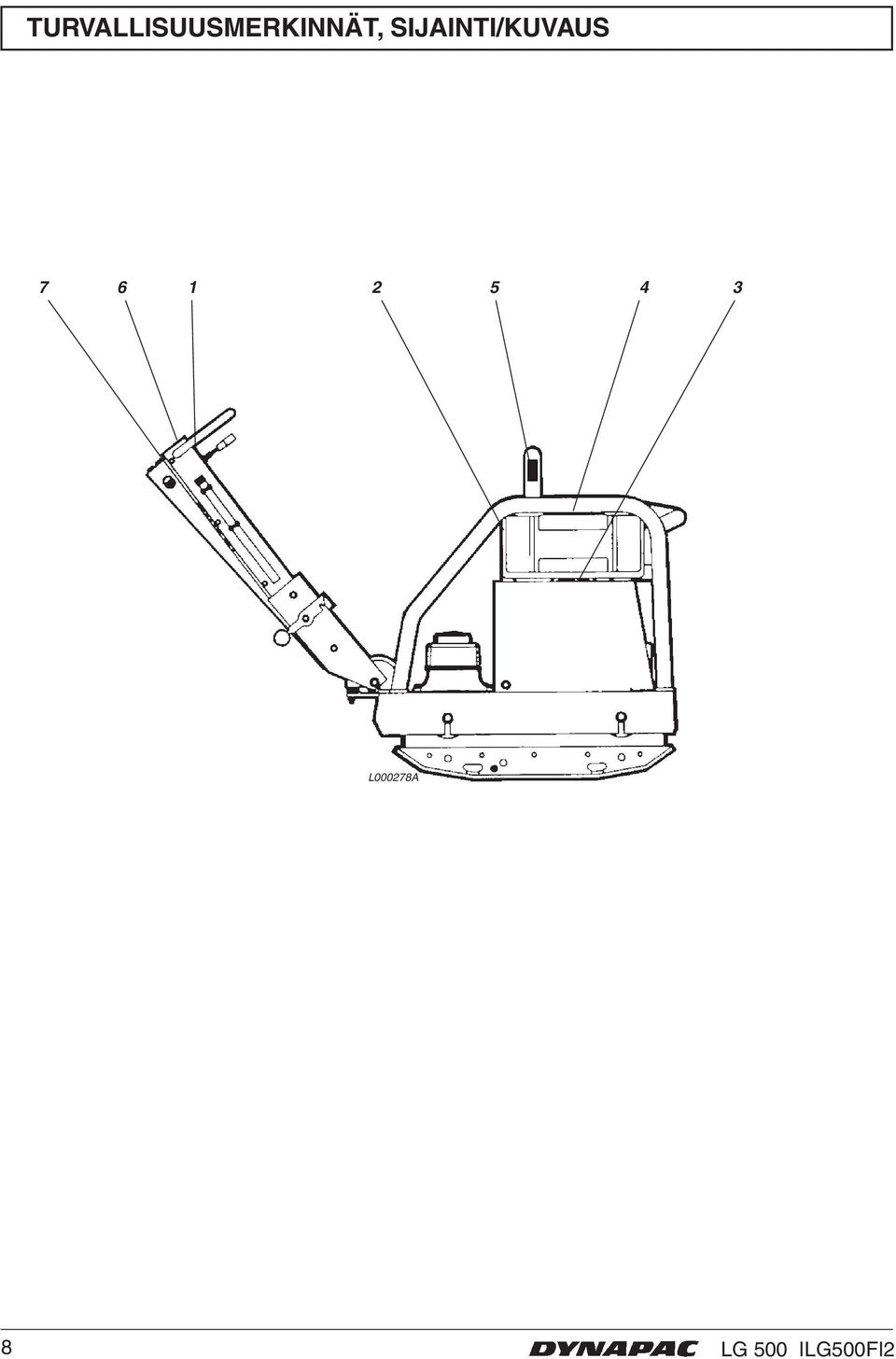

8 TURVALLISUUSMERKINNÄT, SIJAINTI/KUVAUS L000278A 8 LG 500 ILG500FI2

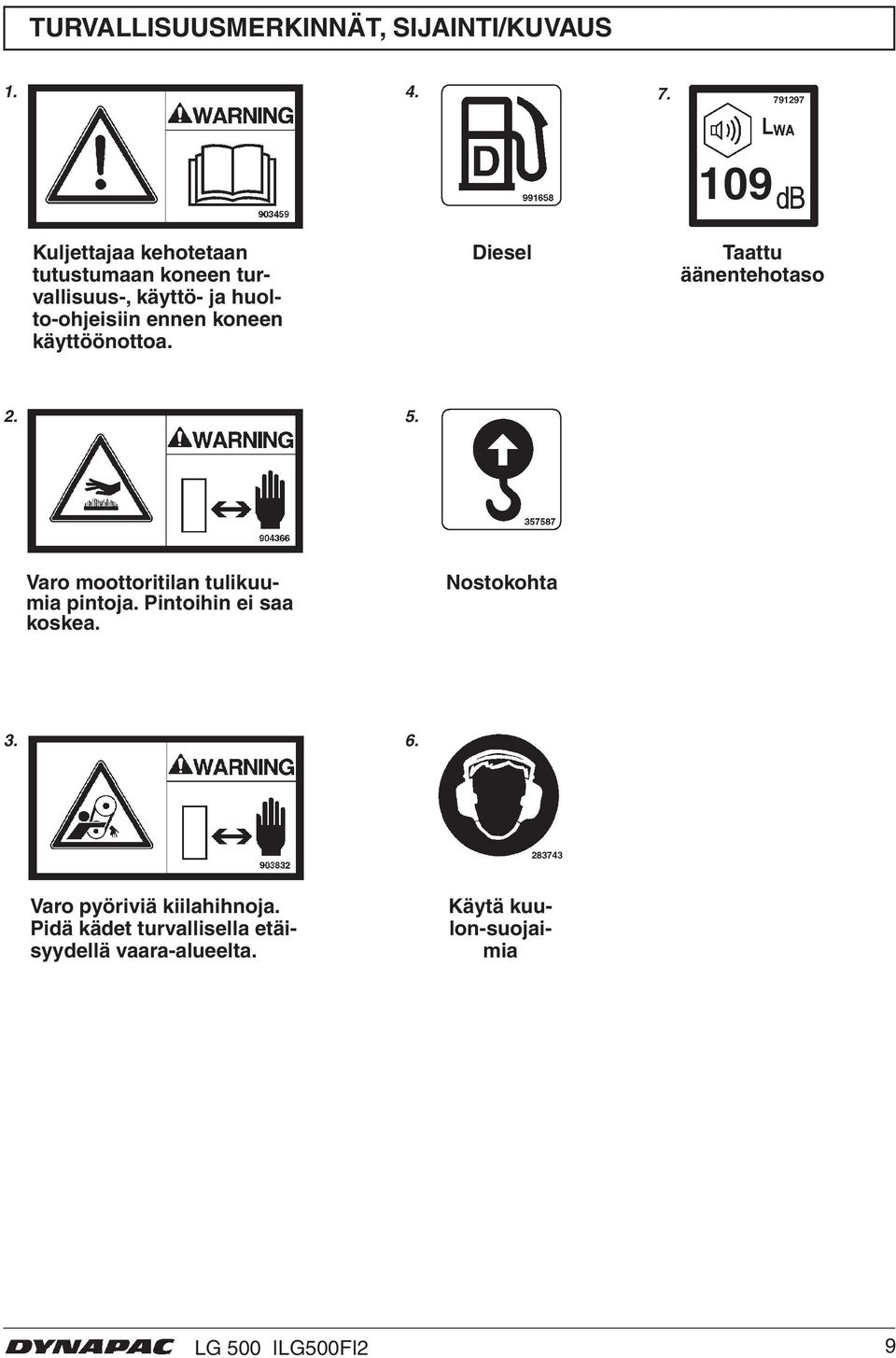

9 TURVALLISUUSMERKINNÄT, SIJAINTI/KUVAUS Kuljettajaa kehotetaan tutustumaan koneen turvallisuus-, käyttö- ja huolto-ohjeisiin ennen koneen käyttöönottoa. Diesel 109 Taattu äänentehotaso Varo moottoritilan tulikuumia pintoja. Pintoihin ei saa koskea. Nostokohta Varo pyöriviä kiilahihnoja. Pidä kädet turvallisella etäisyydellä vaara-alueelta. Käytä kuulon-suojaimia LG 500 ILG500FI2 9

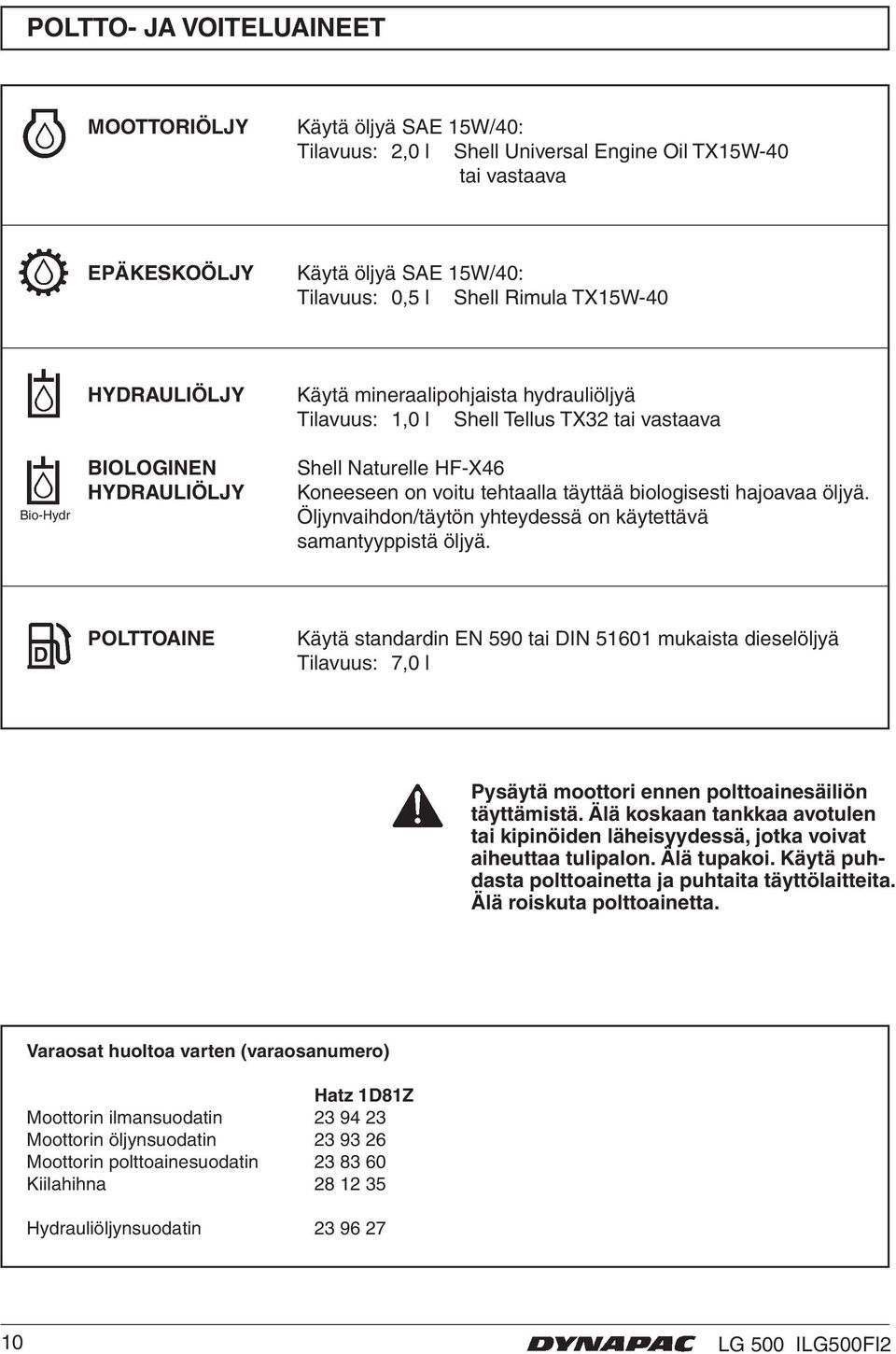

10 POLTTO- JA VOITELUAINEET MOOTTORIÖLJY Käytä öljyä SAE 15W/40: Tilavuus: 2,0 l Shell Universal Engine Oil TX15W-40 tai vastaava EPÄKESKOÖLJY Käytä öljyä SAE 15W/40: Tilavuus: 0,5 l Shell Rimula TX15W-40 Bio-Hydr HYDRAULIÖLJY BIOLOGINEN HYDRAULIÖLJY Käytä mineraalipohjaista hydrauliöljyä Tilavuus: 1,0 l Shell Tellus TX32 tai vastaava Shell Naturelle HF-X46 Koneeseen on voitu tehtaalla täyttää biologisesti hajoavaa öljyä. Öljynvaihdon/täytön yhteydessä on käytettävä samantyyppistä öljyä. POLTTOAINE Käytä standardin EN 590 tai DIN mukaista dieselöljyä Tilavuus: 7,0 l Pysäytä moottori ennen polttoainesäiliön täyttämistä. Älä koskaan tankkaa avotulen tai kipinöiden läheisyydessä, jotka voivat aiheuttaa tulipalon. Älä tupakoi. Käytä puhdasta polttoainetta ja puhtaita täyttölaitteita. Älä roiskuta polttoainetta. Varaosat huoltoa varten (varaosanumero) Hatz 1D81Z Moottorin ilmansuodatin Moottorin öljynsuodatin Moottorin polttoainesuodatin Kiilahihna Hydrauliöljynsuodatin LG 500 ILG500FI2

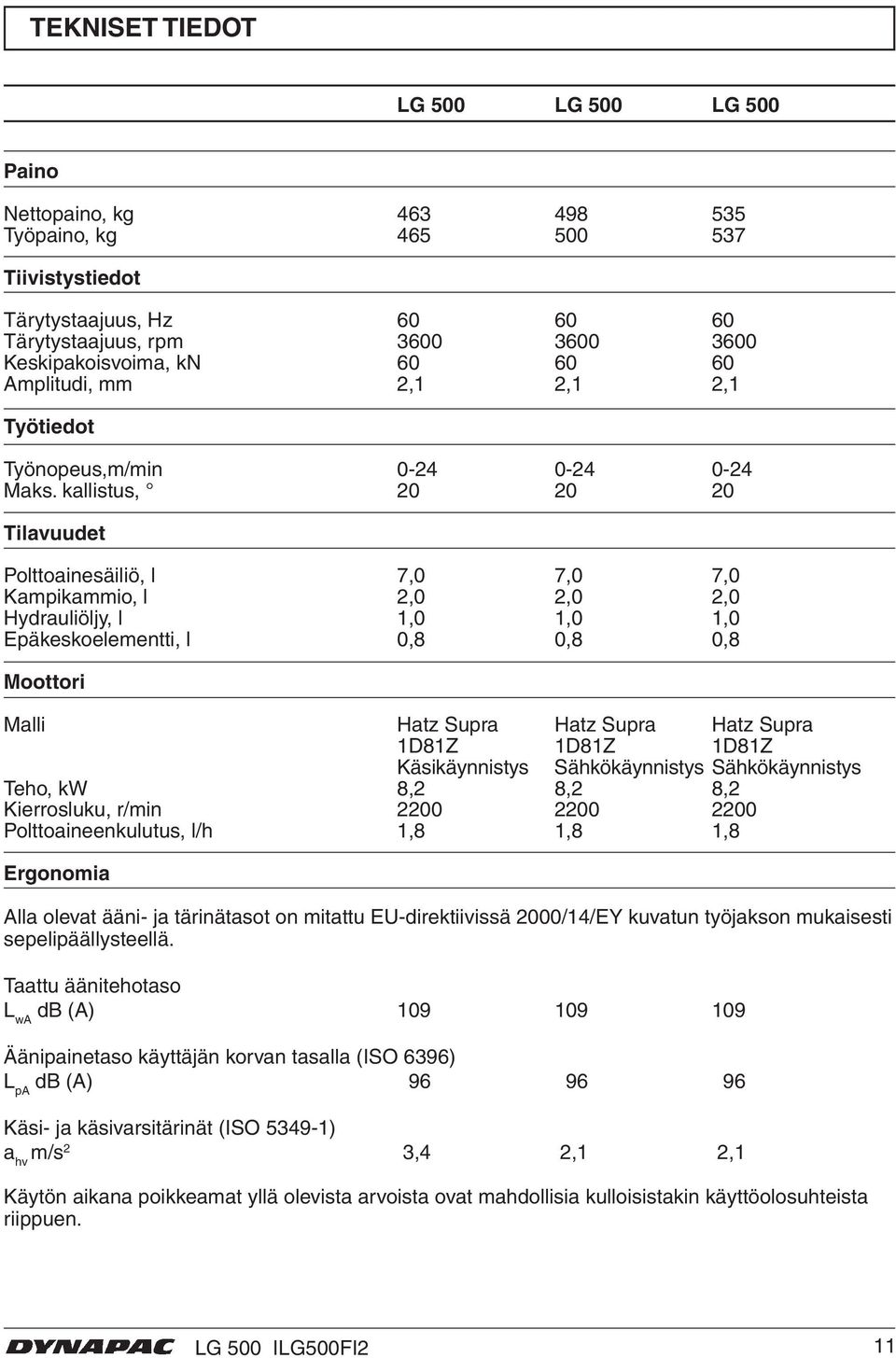

11 TEKNISET TIEDOT LG 500 LG 500 LG 500 Paino Nettopaino, kg Työpaino, kg Tiivistystiedot Tärytystaajuus, Hz Tärytystaajuus, rpm Keskipakoisvoima, kn Amplitudi, mm 2,1 2,1 2,1 Työtiedot Työnopeus,m/min Maks. kallistus, Tilavuudet Polttoainesäiliö, l 7,0 7,0 7,0 Kampikammio, l 2,0 2,0 2,0 Hydrauliöljy, l 1,0 1,0 1,0 Epäkeskoelementti, l 0,8 0,8 0,8 Moottori Malli Hatz Supra Hatz Supra Hatz Supra 1D81Z 1D81Z 1D81Z Käsikäynnistys Sähkökäynnistys Sähkökäynnistys Teho, kw 8,2 8,2 8,2 Kierrosluku, r/min Polttoaineenkulutus, l/h 1,8 1,8 1,8 Ergonomia Alla olevat ääni- ja tärinätasot on mitattu EU-direktiivissä 2000/14/EY kuvatun työjakson mukaisesti sepelipäällysteellä. Taattu äänitehotaso L wa db (A) Äänipainetaso käyttäjän korvan tasalla (ISO 6396) L pa db (A) Käsi- ja käsivarsitärinät (ISO ) a hv m/s 2 3,4 2,1 2,1 Käytön aikana poikkeamat yllä olevista arvoista ovat mahdollisia kulloisistakin käyttöolosuhteista riippuen. LG 500 ILG500FI2 11

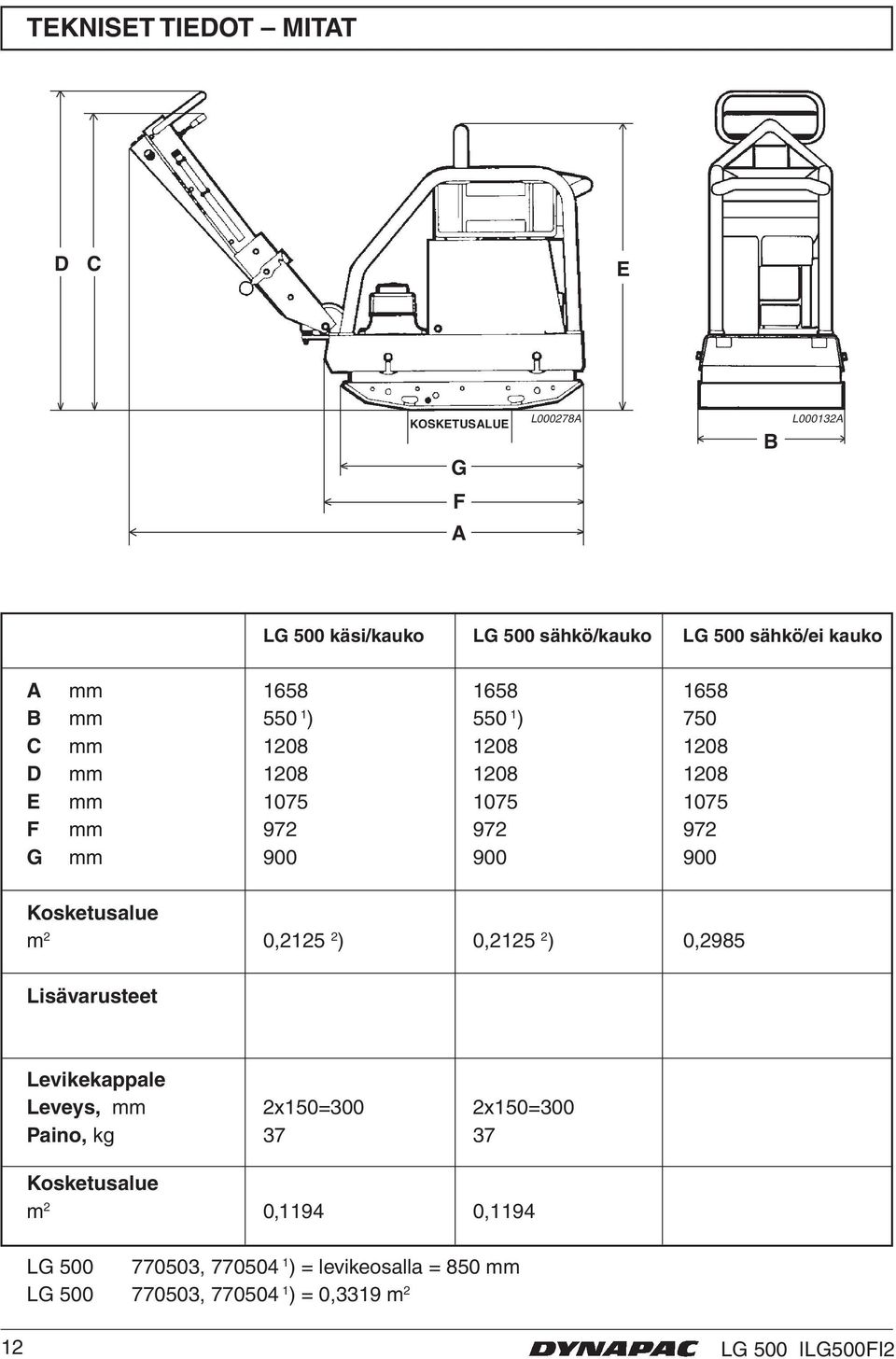

12 TEKNISET TIEDOT MITAT D C E KOSKETUSALUE G L000278A B L000132A F A LG 500 käsi/kauko LG 500 sähkö/kauko LG 500 sähkö/ei kauko A mm B mm ) ) 750 C mm D mm E mm F mm G mm Kosketusalue m 2 0, ) 0, ) 0,2985 Lisävarusteet Levikekappale Leveys, mm 2x150=300 2x150=300 Paino, kg Kosketusalue m 2 0,1194 0,1194 LG , ) = levikeosalla = 850 mm LG , ) = 0,3319 m 2 12 LG 500 ILG500FI2

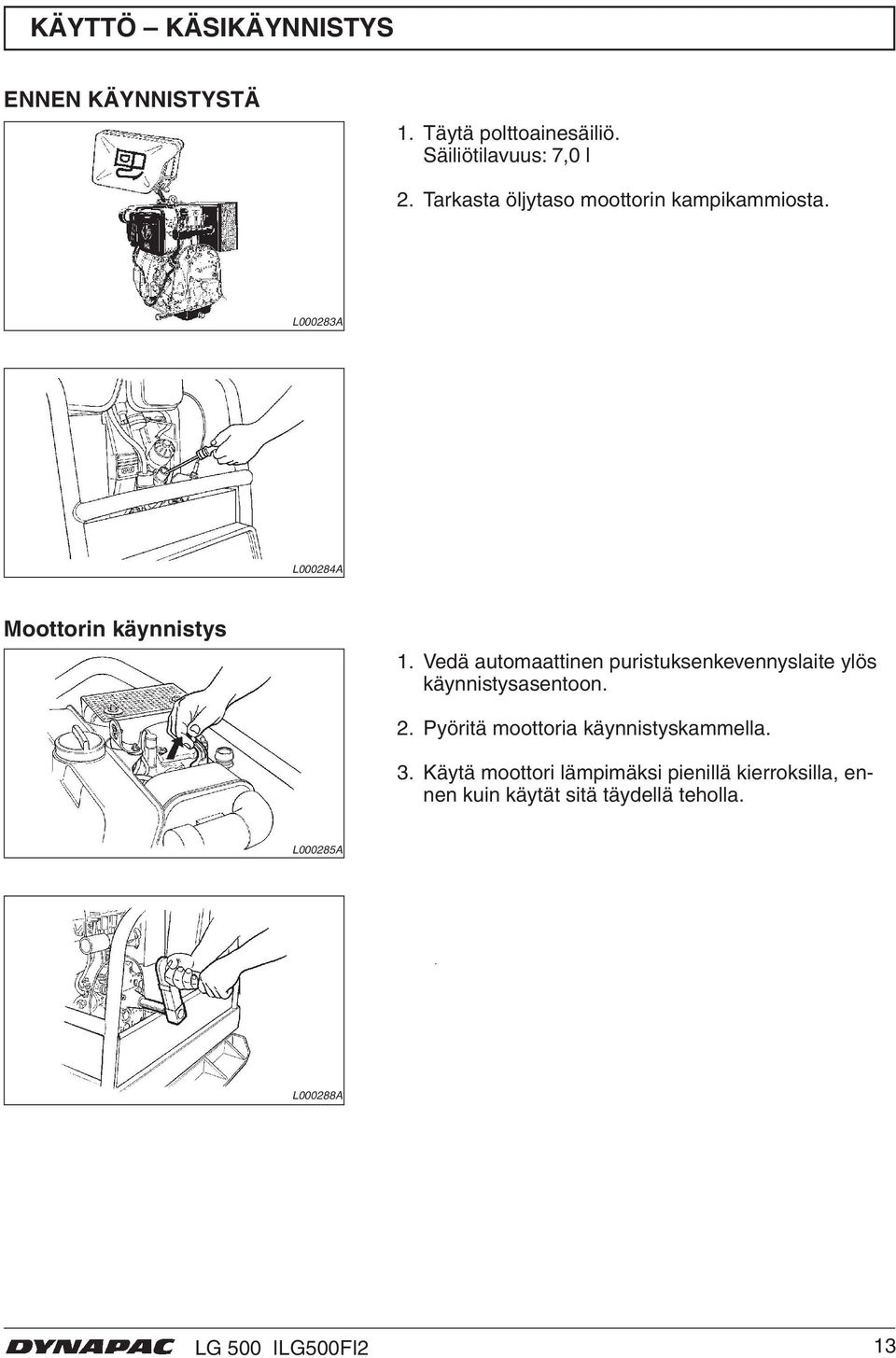

13 KÄYTTÖ KÄSIKÄYNNISTYS ENNEN KÄYNNISTYSTÄ 1. Täytä polttoainesäiliö. Säiliötilavuus: 7,0 l 2. Tarkasta öljytaso moottorin kampikammiosta. L000283A L000284A Moottorin käynnistys 1. Vedä automaattinen puristuksenkevennyslaite ylös käynnistysasentoon. 2. Pyöritä moottoria käynnistyskammella. 3. Käytä moottori lämpimäksi pienillä kierroksilla, ennen kuin käytät sitä täydellä teholla. L000285A L000288A LG 500 ILG500FI2 13

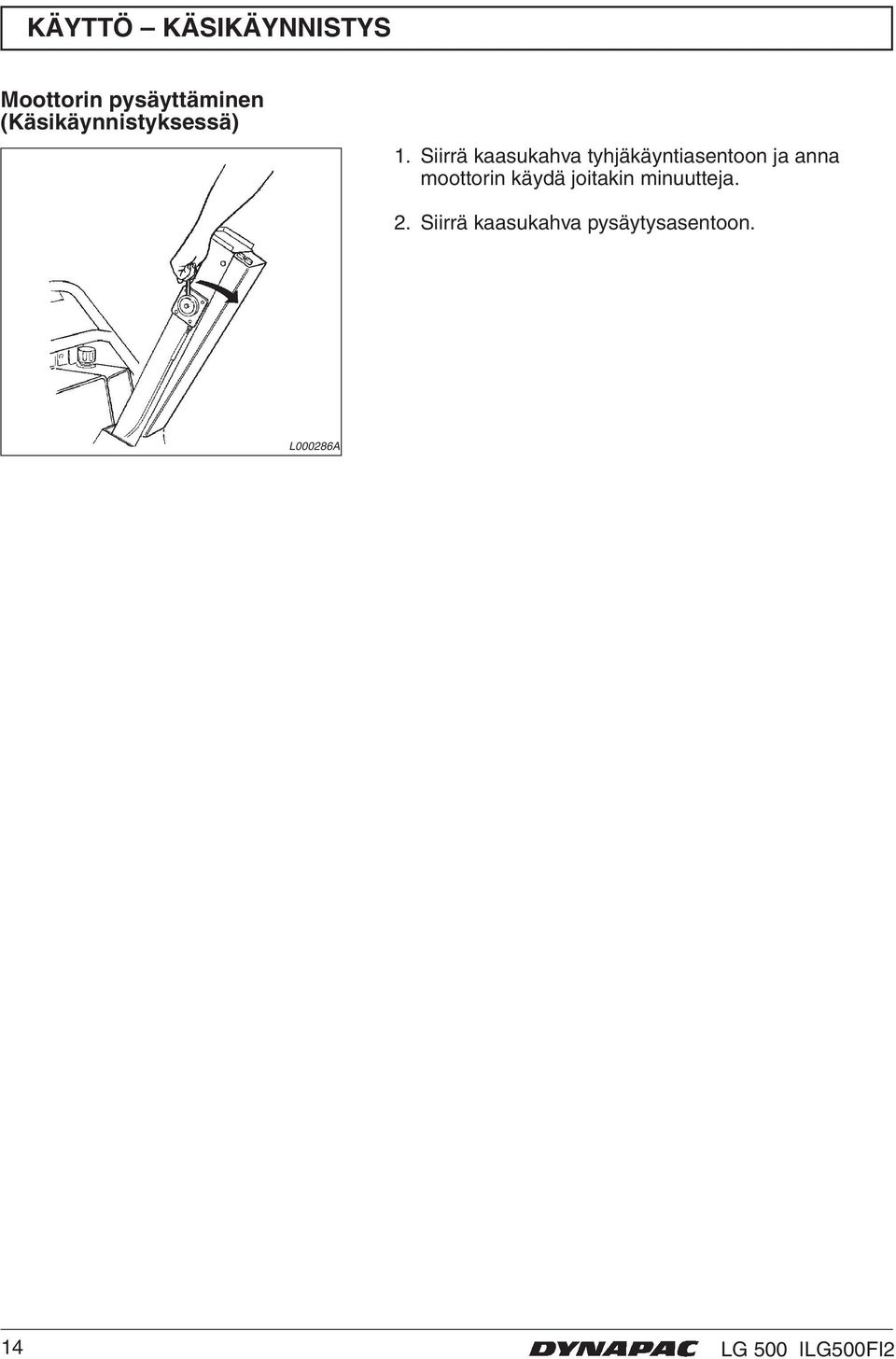

14 KÄYTTÖ KÄSIKÄYNNISTYS Moottorin pysäyttäminen (Käsikäynnistyksessä) 1. Siirrä kaasukahva tyhjäkäyntiasentoon ja anna moottorin käydä joitakin minuutteja. 2. Siirrä kaasukahva pysäytysasentoon. L000286A 14 LG 500 ILG500FI2

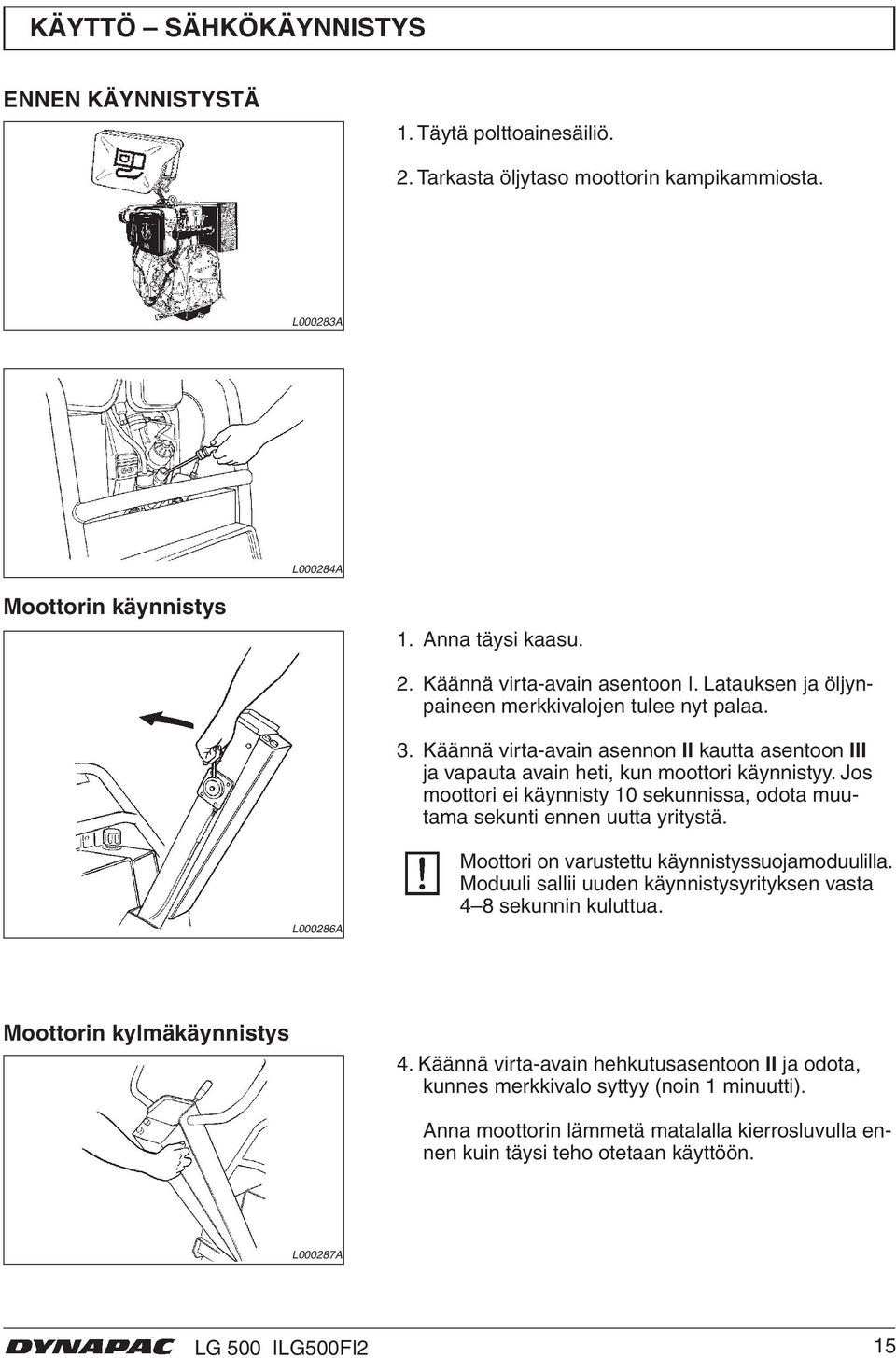

15 KÄYTTÖ SÄHKÖKÄYNNISTYS ENNEN KÄYNNISTYSTÄ 1. Täytä polttoainesäiliö. 2. Tarkasta öljytaso moottorin kampikammiosta. L000283A L000284A Moottorin käynnistys 1. Anna täysi kaasu. 2. Käännä virta-avain asentoon I. Latauksen ja öljynpaineen merkkivalojen tulee nyt palaa. 3. Käännä virta-avain asennon II kautta asentoon III ja vapauta avain heti, kun moottori käynnistyy. Jos moottori ei käynnisty 10 sekunnissa, odota muutama sekunti ennen uutta yritystä. L000286A Moottori on varustettu käynnistyssuojamoduulilla. Moduuli sallii uuden käynnistysyrityksen vasta 4 8 sekunnin kuluttua. Moottorin kylmäkäynnistys 4. Käännä virta-avain hehkutusasentoon II ja odota, kunnes merkkivalo syttyy (noin 1 minuutti). Anna moottorin lämmetä matalalla kierrosluvulla ennen kuin täysi teho otetaan käyttöön. L000287A LG 500 ILG500FI2 15

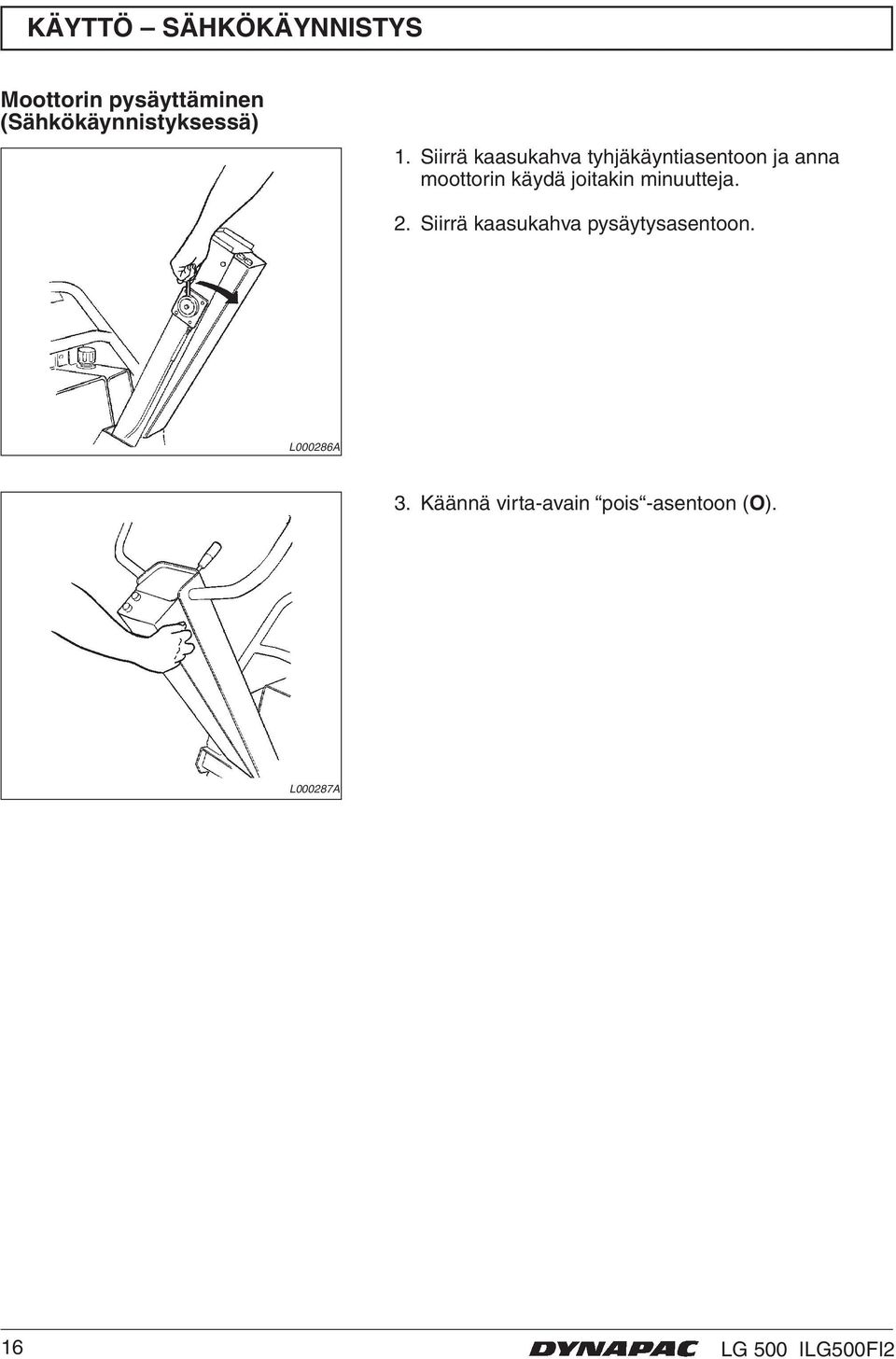

16 KÄYTTÖ SÄHKÖKÄYNNISTYS Moottorin pysäyttäminen (Sähkökäynnistyksessä) 1. Siirrä kaasukahva tyhjäkäyntiasentoon ja anna moottorin käydä joitakin minuutteja. 2. Siirrä kaasukahva pysäytysasentoon. L000286A 3. Käännä virta-avain pois -asentoon (O). L000287A 16 LG 500 ILG500FI2

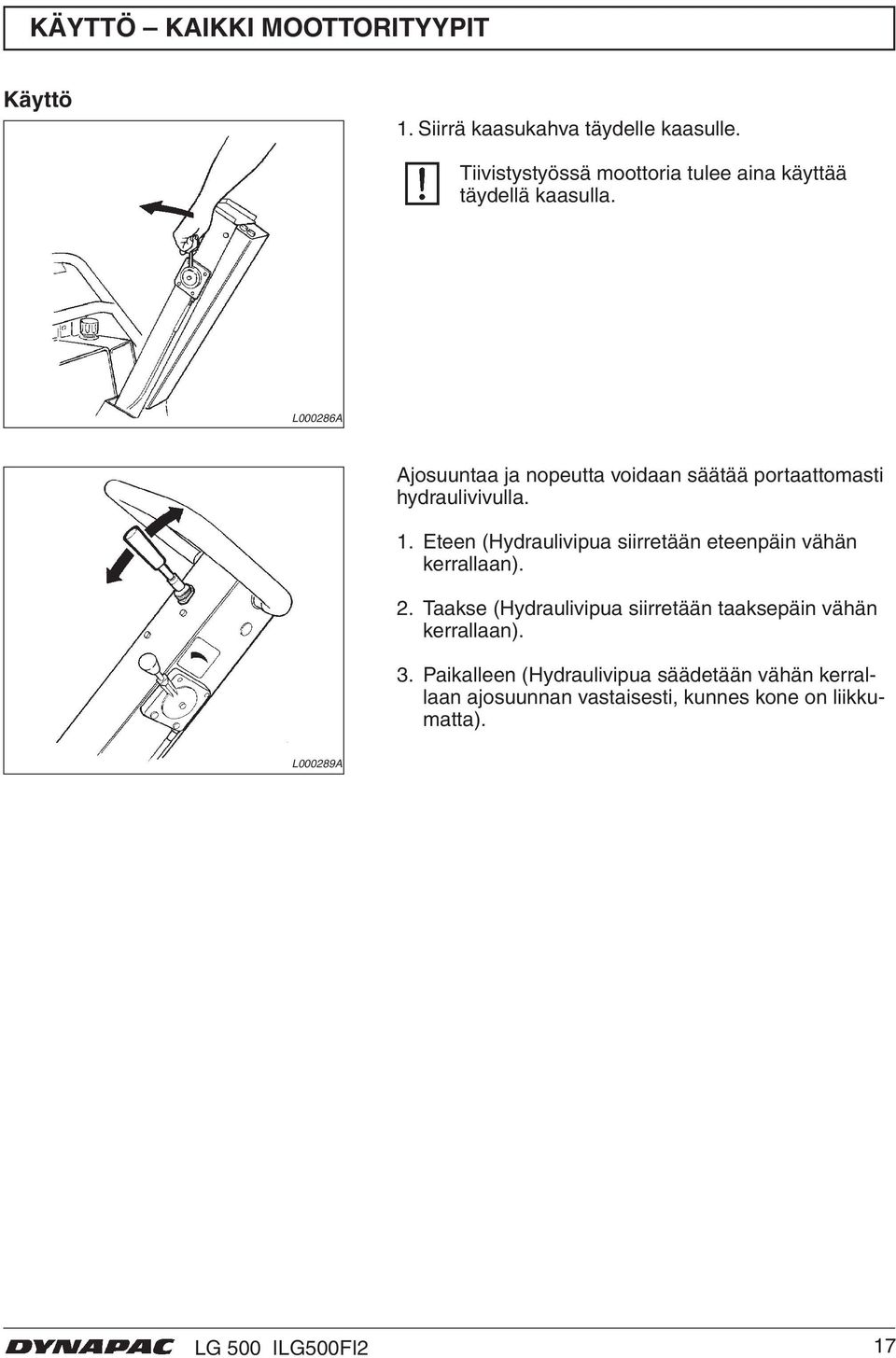

17 KÄYTTÖ KAIKKI MOOTTORITYYPIT Käyttö 1. Siirrä kaasukahva täydelle kaasulle. Tiivistystyössä moottoria tulee aina käyttää täydellä kaasulla. L000286A Ajosuuntaa ja nopeutta voidaan säätää portaattomasti hydraulivivulla. 1. Eteen (Hydraulivipua siirretään eteenpäin vähän kerrallaan). 2. Taakse (Hydraulivipua siirretään taaksepäin vähän kerrallaan). 3. Paikalleen (Hydraulivipua säädetään vähän kerrallaan ajosuunnan vastaisesti, kunnes kone on liikkumatta). L000289A LG 500 ILG500FI2 17

18 NOSTO, VETÄMINEN JA KULJETUS Nosto/hinaus 1 Älä koskaan mene ylösnostetun koneen alle Nosta konetta ainoastaan rungossa olevasta koukusta (1). 2 Kaikkien nostovarusteiden on oltava sovellettavien määräysten mukaan mitoitettuja. Tarkasta ennen nostoa, että iskunvaimentimet (2) ovat kunnolla kiinni ja ehjät.w L000290A Kuljetus Kiinnitä kone aina kuljetuksen ajaksi. Käytä edessä ja takana olevia sidontalaitteita koneen sidontaan. Kiinnitä jyrä sidontanauhoilla (1) sekä koneen etu- että takapäästä, sidontakohdat näkyvät tarroista. 1 1 Kone valmis kuljetukseen 1. Sidontanauhoilla L000291A 18 LG 500 ILG500FI2

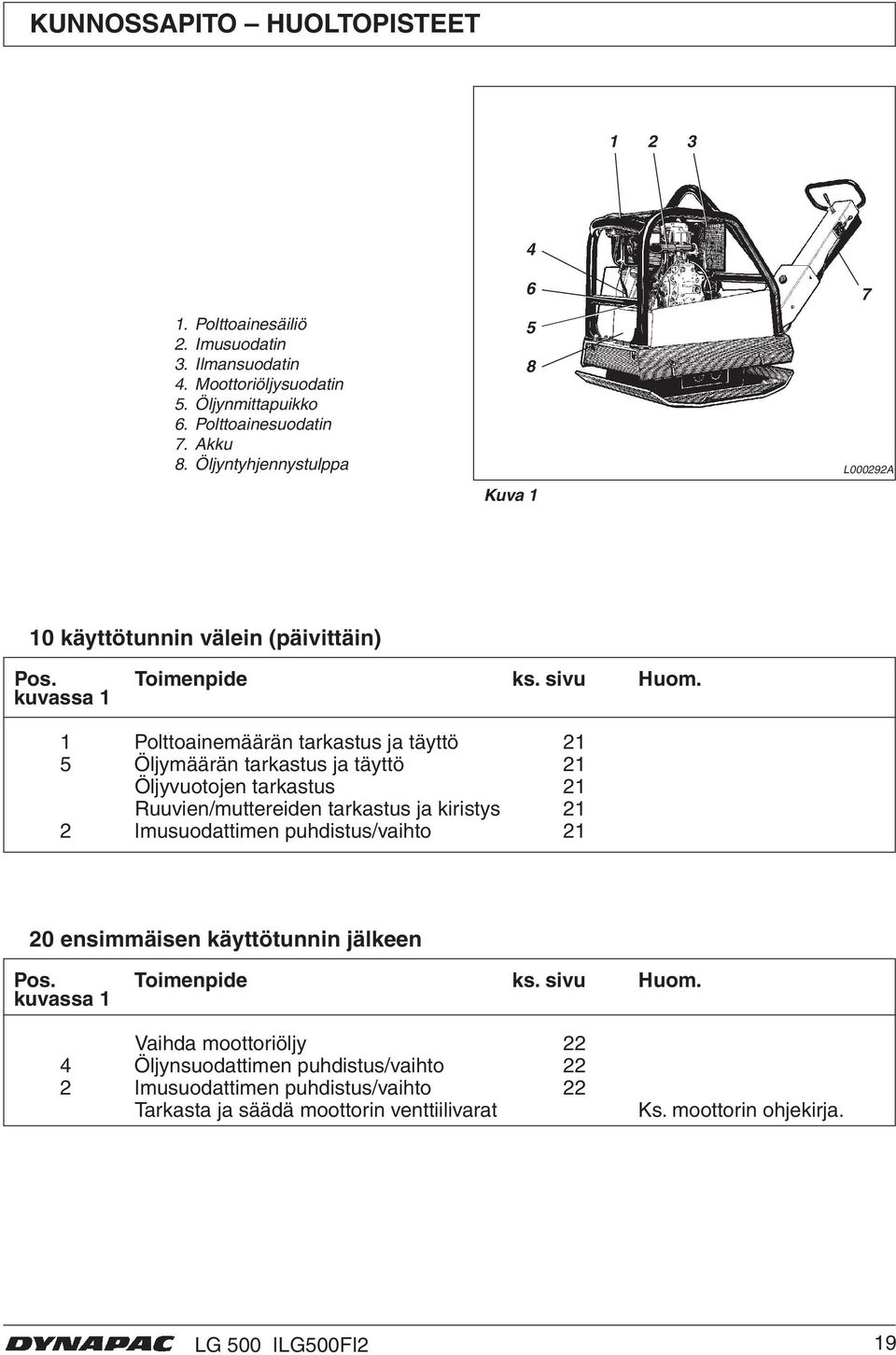

19 KUNNOSSAPITO HUOLTOPISTEET Polttoainesäiliö 2. Imusuodatin 3. Ilmansuodatin 4. Moottoriöljysuodatin 5. Öljynmittapuikko 6. Polttoainesuodatin 7. Akku 8. Öljyntyhjennystulppa Kuva 1 7 L000292A 10 käyttötunnin välein (päivittäin) Pos. Toimenpide ks. sivu Huom. kuvassa 1 1 Polttoainemäärän tarkastus ja täyttö 21 5 Öljymäärän tarkastus ja täyttö 21 Öljyvuotojen tarkastus 21 Ruuvien/muttereiden tarkastus ja kiristys 21 2 Imusuodattimen puhdistus/vaihto ensimmäisen käyttötunnin jälkeen Pos. Toimenpide ks. sivu Huom. kuvassa 1 Vaihda moottoriöljy 22 4 Öljynsuodattimen puhdistus/vaihto 22 2 Imusuodattimen puhdistus/vaihto 22 Tarkasta ja säädä moottorin venttiilivarat Ks. moottorin ohjekirja. LG 500 ILG500FI2 19

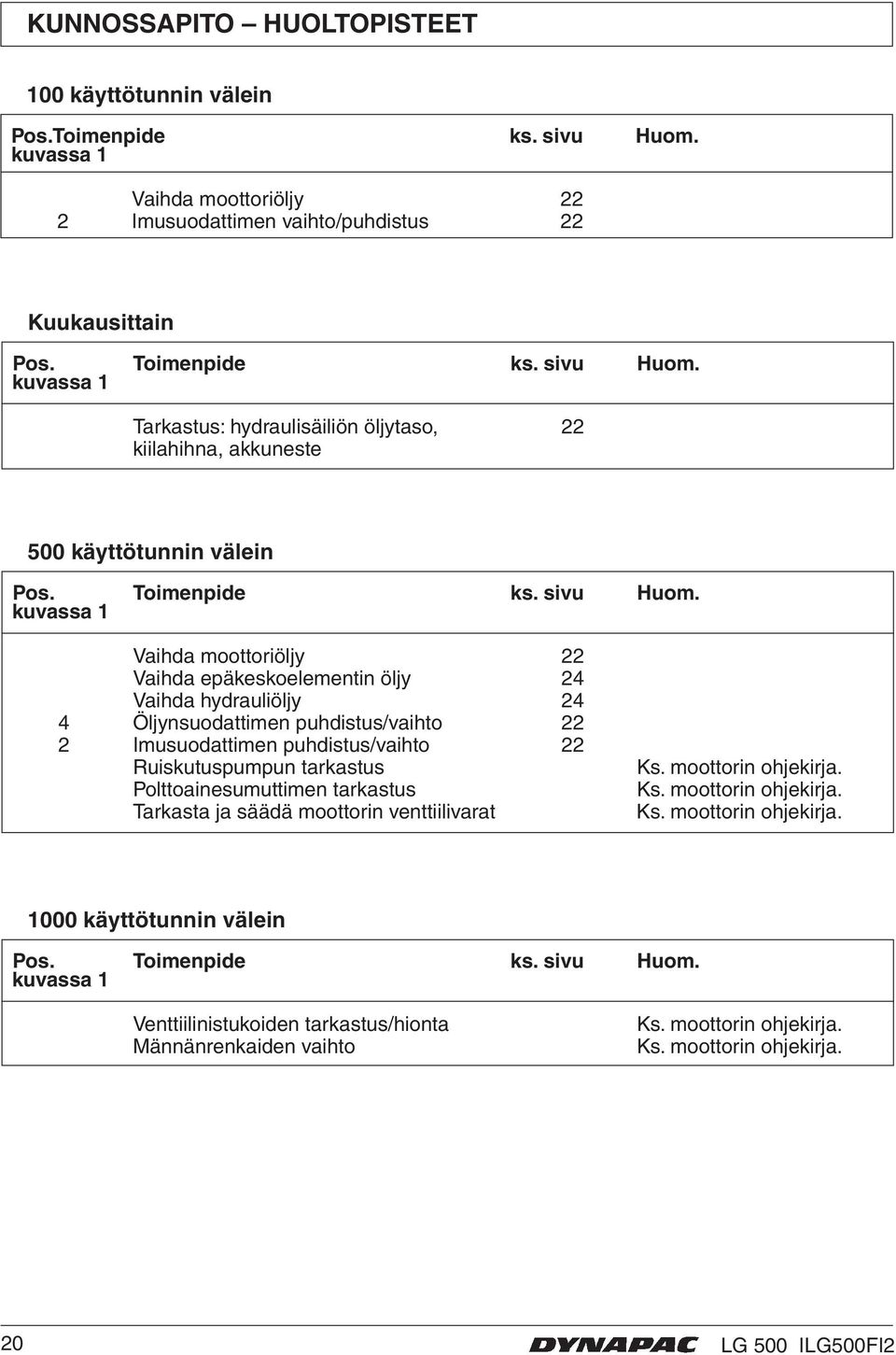

20 KUNNOSSAPITO HUOLTOPISTEET 100 käyttötunnin välein Pos. Toimenpide ks. sivu Huom. kuvassa 1 Vaihda moottoriöljy 22 2 Imusuodattimen vaihto/puhdistus 22 Kuukausittain Pos. Toimenpide ks. sivu Huom. kuvassa 1 Tarkastus: hydraulisäiliön öljytaso, 22 kiilahihna, akkuneste 500 käyttötunnin välein Pos. Toimenpide ks. sivu Huom. kuvassa 1 Vaihda moottoriöljy 22 Vaihda epäkeskoelementin öljy 24 Vaihda hydrauliöljy 24 4 Öljynsuodattimen puhdistus/vaihto 22 2 Imusuodattimen puhdistus/vaihto 22 Ruiskutuspumpun tarkastus Polttoainesumuttimen tarkastus Tarkasta ja säädä moottorin venttiilivarat Ks. moottorin ohjekirja. Ks. moottorin ohjekirja. Ks. moottorin ohjekirja käyttötunnin välein Pos. Toimenpide ks. sivu Huom. kuvassa 1 Venttiilinistukoiden tarkastus/hionta Männänrenkaiden vaihto Ks. moottorin ohjekirja. Ks. moottorin ohjekirja. 20 LG 500 ILG500FI2

21 KUNNOSSAPITO 10 KÄYTTÖTUNNIN VÄLEIN TAI PÄIVITTÄIN 1. Tarkasta öljytaso moottorin kampikammiosta Öljynmittapuikko L000284A 2. Tarkasta ilmanpuhdistin (2). 3. Tarkasta akku (Hatz sähkökäynnistys). 2 Suosittelemme koneen mukana toimitettavan moottorin ohjekirjan lukemista Öljynmittapuikko 2. Ilmanpuhdistin L000293A 4. Tarkasta ja mahdollisesti jälkikiristä ruuvit ja mutterit. L000028A 5. Pidä kone puhtaana. L000294A LG 500 ILG500FI2 21

22 KUNNOSSAPITO 100 KÄYTTÖTUNNIN VÄLEIN Vaihda moottoriöljy (öljy ja moottorin suodatin vaihdetaan 1. kerran 20 käyttötunnin jälkeen). Tilavuus: 2,0 l Öljynmittapuikko 2. Polttoainesuodatin 3. Öljynsuodatin 4. Öljyntyhjennystulppa/-letku L000295A 2. Voitele säätimet L000293A 3. Tarkasta hydraulisäiliön öljytaso. Tilavuus: 3,5 l L000296A 4. Tarkasta kiilahihna. 5. Tarkasta akkunestetaso. L000297A 22 LG 500 ILG500FI2

23 KUNNOSSAPITO 500 KÄYTTÖTUNNIN VÄLEIN 1 Vaihda polttoainesuodatin. (Ks. moottorin ohjekirja.) 2. Vaihda moottoriöljy. (Ks. moottorin ohjekirja.) 3. Vaihda öljynsuodatin. (Ks. moottorin ohjekirja.) 4. Vaihda imusuodatin. (Ks. moottorin ohjekirja.) L000293A LG 500 ILG500FI2 23

24 KUNNOSSAPITO 500 KÄYTTÖTUNNIN VÄLEIN Epäkeskoelementin öljynvaihto Öljysuositus: SAE 15W/40 Tilavuus: 0,8 l 1 1. Öljytasotulppa L000390A 1. Kallista konetta ja kaada öljy pois epäkeskoelementistä. 2. Puhdista tiivistyspinnat. 3. Lisää öljy. 4. Ruuvaa tulppa kiinni. L000401A L000402A Hydraulijärjestelmän öljynvaihto Öljysuositus: Shell Tellus TX32 Tilavuus: 1,0 l L000296A Säätimien ja vaijerien voitelu 1. Poista vanha rasva. 2. Voitele kaikki osat. Käytä rasvaa runsaasti. Suositeltu voitelurasva: Shell Alvania EP2 24 LG 500 ILG500FI2
