1 AIR COMFORT AIR MANAGEMENT OPTIMOINTIJÄRJESTELMÄ» KÄYTTÖÖNOTTO-OPAS Optimizer Connection unit Router

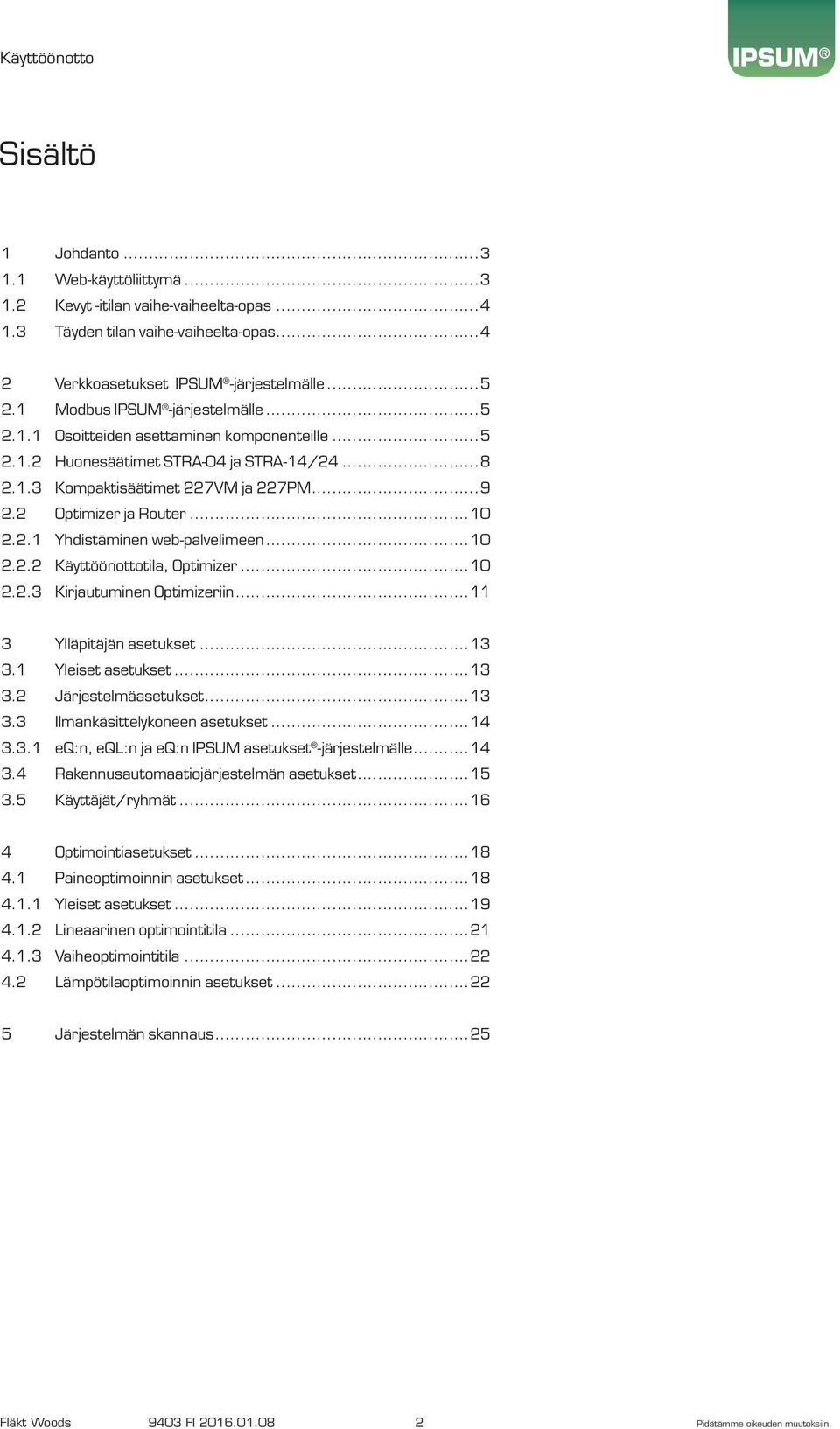

2 Sisältö 1 Johdanto Web-käyttöliittymä Kevyt -itilan vaihe-vaiheelta-opas Täyden tilan vaihe-vaiheelta-opas Verkkoasetukset -järjestelmälle Modbus -järjestelmälle Osoitteiden asettaminen komponenteille Huonesäätimet STRA-04 ja STRA-14/ Kompaktisäätimet 227VM ja 227PM Optimizer ja Router Yhdistäminen web-palvelimeen Käyttöönottotila, Optimizer Kirjautuminen Optimizeriin Ylläpitäjän asetukset Yleiset asetukset Järjestelmäasetukset Ilmankäsittelykoneen asetukset eq:n, eql:n ja eq:n IPSUM asetukset -järjestelmälle Rakennusautomaatiojärjestelmän asetukset Käyttäjät/ryhmät Optimointiasetukset Paineoptimoinnin asetukset Yleiset asetukset Lineaarinen optimointitila Vaiheoptimointitila Lämpötilaoptimoinnin asetukset Järjestelmän skannaus...25 Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

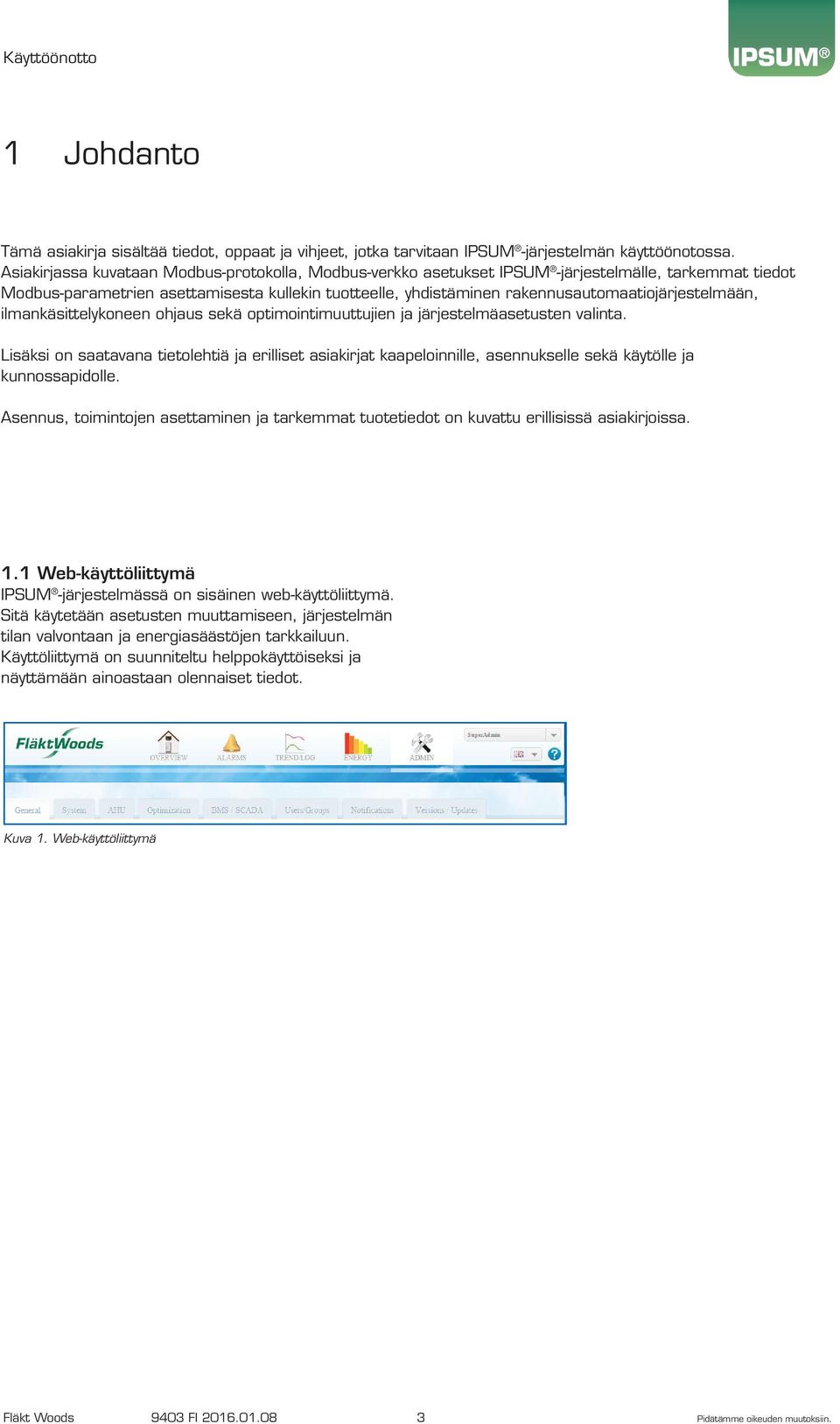

3 1 Johdanto Tämä asiakirja sisältää tiedot, oppaat ja vihjeet, jotka tarvitaan -järjestelmän käyttöönotossa. Asiakirjassa kuvataan Modbus-protokolla, Modbus-verkko asetukset -järjestelmälle, tarkemmat tiedot Modbus-parametrien asettamisesta kullekin tuotteelle, yhdistäminen rakennusautomaatiojärjestelmään, ilmankäsittelykoneen ohjaus sekä optimointimuuttujien ja järjestelmäasetusten valinta. Lisäksi on saatavana tietolehtiä ja erilliset asiakirjat kaapeloinnille, asennukselle sekä käytölle ja kunnossapidolle. Asennus, toimintojen asettaminen ja tarkemmat tuotetiedot on kuvattu erillisissä asiakirjoissa. 1.1 Web-käyttöliittymä -järjestelmässä on sisäinen web-käyttöliittymä. Sitä käytetään asetusten muuttamiseen, järjestelmän tilan valvontaan ja energiasäästöjen tarkkailuun. Käyttöliittymä on suunniteltu helppokäyttöiseksi ja näyttämään ainoastaan olennaiset tiedot. Kuva 1. Web-käyttöliittymä Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

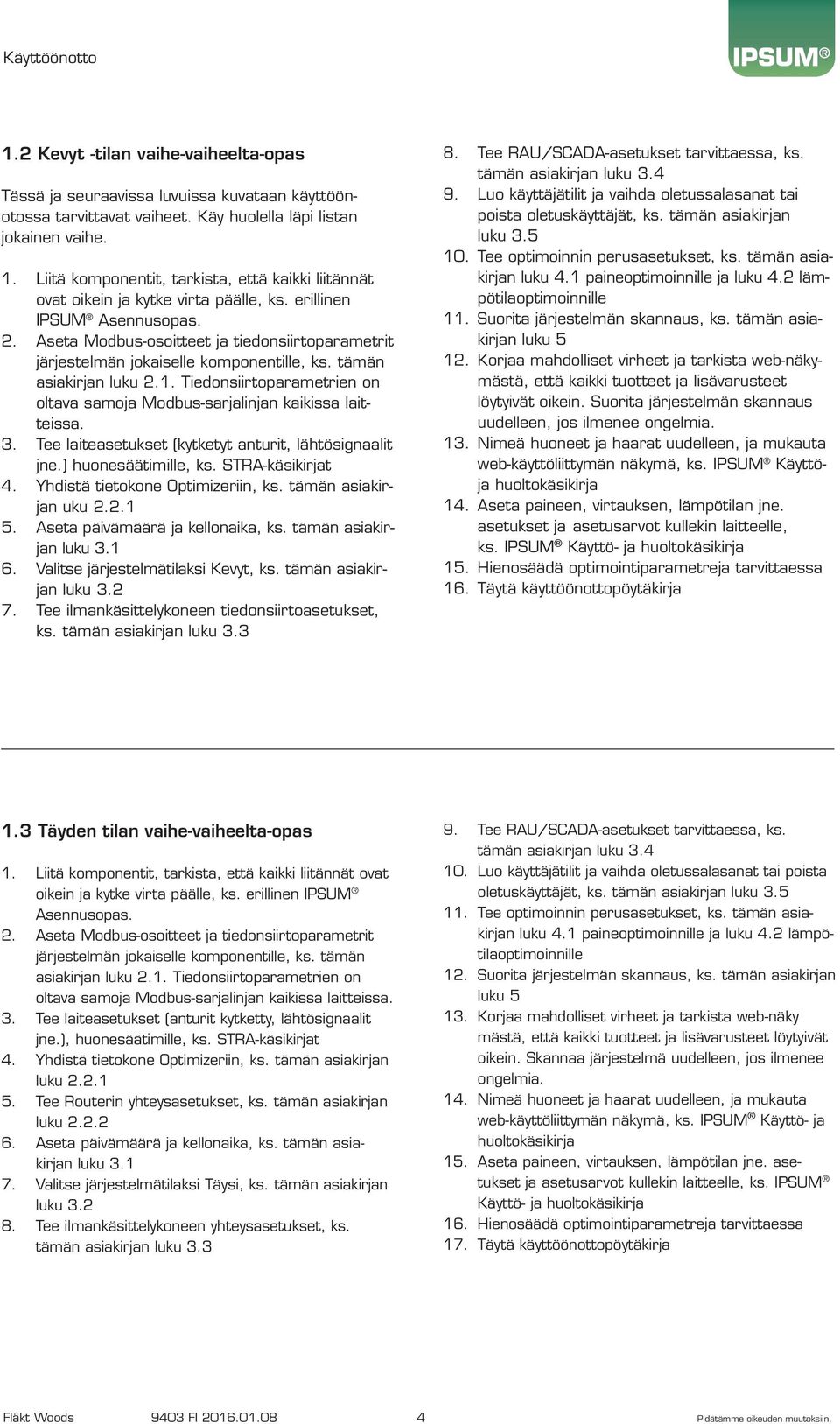

4 1.2 Kevyt -tilan vaihe-vaiheelta-opas Tässä ja seuraavissa luvuissa kuvataan käyttöönotossa tarvittavat vaiheet. Käy huolella läpi listan jokainen vaihe. 1. Liitä komponentit, tarkista, että kaikki liitännät ovat oikein ja kytke virta päälle, ks. erillinen Asennusopas. 2. Aseta Modbus-osoitteet ja tiedonsiirtoparametrit järjestelmän jokaiselle komponentille, ks. tämän asiakirjan luku 2.1. Tiedonsiirtoparametrien on oltava samoja Modbus-sarjalinjan kaikissa laitteissa. 3. Tee laiteasetukset (kytketyt anturit, lähtösignaalit jne.) huonesäätimille, ks. STRA-käsikirjat 4. Yhdistä tietokone Optimizeriin, ks. tämän asiakirjan uku Aseta päivämäärä ja kellonaika, ks. tämän asiakirjan luku Valitse järjestelmätilaksi Kevyt, ks. tämän asiakirjan luku Tee ilmankäsittelykoneen tiedonsiirtoasetukset, ks. tämän asiakirjan luku Tee RAU/SCADA-asetukset tarvittaessa, ks. tämän asiakirjan luku Luo käyttäjätilit ja vaihda oletussalasanat tai poista oletuskäyttäjät, ks. tämän asiakirjan luku Tee optimoinnin perusasetukset, ks. tämän asiakirjan luku 4.1 paineoptimoinnille ja luku 4.2 lämpötilaoptimoinnille 11. Suorita järjestelmän skannaus, ks. tämän asiakirjan luku Korjaa mahdolliset virheet ja tarkista web-näkymästä, että kaikki tuotteet ja lisävarusteet löytyivät oikein. Suorita järjestelmän skannaus uudelleen, jos ilmenee ongelmia. 13. Nimeä huoneet ja haarat uudelleen, ja mukauta web-käyttöliittymän näkymä, ks. Käyttöja huoltokäsikirja 14. Aseta paineen, virtauksen, lämpötilan jne. asetukset ja asetusarvot kullekin laitteelle, ks. Käyttö- ja huoltokäsikirja 15. Hienosäädä optimointiparametreja tarvittaessa 16. Täytä käyttöönottopöytäkirja 1.3 Täyden tilan vaihe-vaiheelta-opas 1. Liitä komponentit, tarkista, että kaikki liitännät ovat oikein ja kytke virta päälle, ks. erillinen Asennusopas. 2. Aseta Modbus-osoitteet ja tiedonsiirtoparametrit järjestelmän jokaiselle komponentille, ks. tämän asiakirjan luku 2.1. Tiedonsiirtoparametrien on oltava samoja Modbus-sarjalinjan kaikissa laitteissa. 3. Tee laiteasetukset (anturit kytketty, lähtösignaalit jne.), huonesäätimille, ks. STRA-käsikirjat 4. Yhdistä tietokone Optimizeriin, ks. tämän asiakirjan luku Tee Routerin yhteysasetukset, ks. tämän asiakirjan luku Aseta päivämäärä ja kellonaika, ks. tämän asiakirjan luku Valitse järjestelmätilaksi Täysi, ks. tämän asiakirjan luku Tee ilmankäsittelykoneen yhteysasetukset, ks. tämän asiakirjan luku Tee RAU/SCADA-asetukset tarvittaessa, ks. tämän asiakirjan luku Luo käyttäjätilit ja vaihda oletussalasanat tai poista oletuskäyttäjät, ks. tämän asiakirjan luku Tee optimoinnin perusasetukset, ks. tämän asiakirjan luku 4.1 paineoptimoinnille ja luku 4.2 lämpötilaoptimoinnille 12. Suorita järjestelmän skannaus, ks. tämän asiakirjan luku Korjaa mahdolliset virheet ja tarkista web-näky mästä, että kaikki tuotteet ja lisävarusteet löytyivät oikein. Skannaa järjestelmä uudelleen, jos ilmenee ongelmia. 14. Nimeä huoneet ja haarat uudelleen, ja mukauta web-käyttöliittymän näkymä, ks. Käyttö- ja huoltokäsikirja 15. Aseta paineen, virtauksen, lämpötilan jne. asetukset ja asetusarvot kullekin laitteelle, ks. Käyttö- ja huoltokäsikirja 16. Hienosäädä optimointiparametreja tarvittaessa 17. Täytä käyttöönottopöytäkirja Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

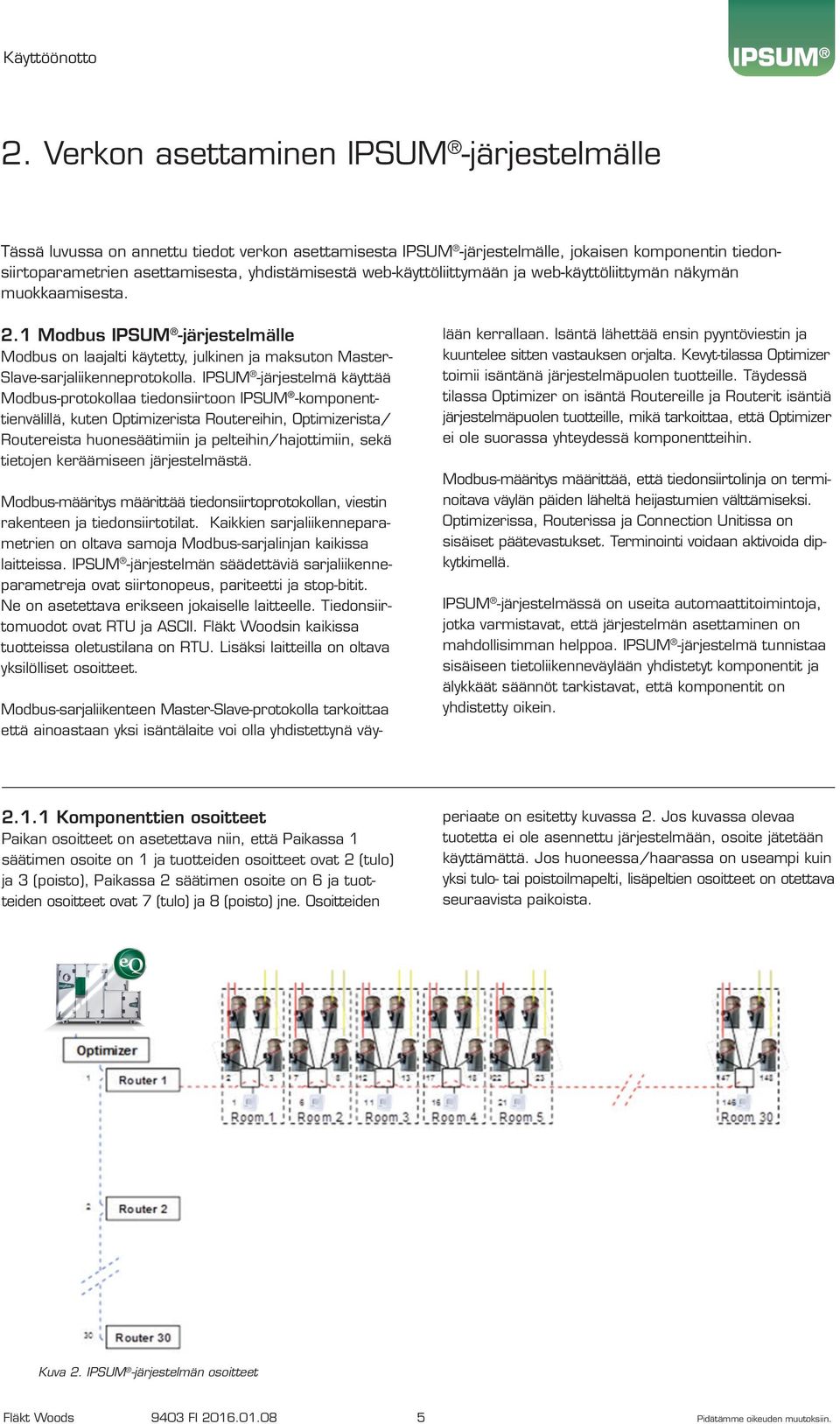

5 2. Verkon asettaminen -järjestelmälle Tässä luvussa on annettu tiedot verkon asettamisesta -järjestelmälle, jokaisen komponentin tiedonsiirtoparametrien asettamisesta, yhdistämisestä web-käyttöliittymään ja web-käyttöliittymän näkymän muokkaamisesta. 2.1 Modbus -järjestelmälle Modbus on laajalti käytetty, julkinen ja maksuton Master- Slave-sarjaliikenneprotokolla. -järjestelmä käyttää Modbus-protokollaa tiedonsiirtoon -komponenttienvälillä, kuten Optimizerista Routereihin, Optimizerista/ Routereista huonesäätimiin ja pelteihin/hajottimiin, sekä tietojen keräämiseen järjestelmästä. Modbus-määritys määrittää tiedonsiirtoprotokollan, viestin rakenteen ja tiedonsiirtotilat. Kaikkien sarjaliikenneparametrien on oltava samoja Modbus-sarjalinjan kaikissa laitteissa. -järjestelmän säädettäviä sarjaliikenneparametreja ovat siirtonopeus, pariteetti ja stop-bitit. Ne on asetettava erikseen jokaiselle laitteelle. Tiedonsiirtomuodot ovat RTU ja ASCII. Fläkt Woodsin kaikissa tuotteissa oletustilana on RTU. Lisäksi laitteilla on oltava yksilölliset osoitteet. Modbus-sarjaliikenteen Master-Slave-protokolla tarkoittaa että ainoastaan yksi isäntälaite voi olla yhdistettynä väy- lään kerrallaan. Isäntä lähettää ensin pyyntöviestin ja kuuntelee sitten vastauksen orjalta. Kevyt-tilassa Optimizer toimii isäntänä järjestelmäpuolen tuotteille. Täydessä tilassa Optimizer on isäntä Routereille ja Routerit isäntiä järjestelmäpuolen tuotteille, mikä tarkoittaa, että Optimizer ei ole suorassa yhteydessä komponentteihin. Modbus-määritys määrittää, että tiedonsiirtolinja on terminoitava väylän päiden läheltä heijastumien välttämiseksi. Optimizerissa, Routerissa ja Connection Unitissa on sisäiset päätevastukset. Terminointi voidaan aktivoida dipkytkimellä. -järjestelmässä on useita automaattitoimintoja, jotka varmistavat, että järjestelmän asettaminen on mahdollisimman helppoa. -järjestelmä tunnistaa sisäiseen tietoliikenneväylään yhdistetyt komponentit ja älykkäät säännöt tarkistavat, että komponentit on yhdistetty oikein Komponenttien osoitteet Paikan osoitteet on asetettava niin, että Paikassa 1 säätimen osoite on 1 ja tuotteiden osoitteet ovat 2 (tulo) ja 3 (poisto), Paikassa 2 säätimen osoite on 6 ja tuotteiden osoitteet ovat 7 (tulo) ja 8 (poisto) jne. Osoitteiden periaate on esitetty kuvassa 2. Jos kuvassa olevaa tuotetta ei ole asennettu järjestelmään, osoite jätetään käyttämättä. Jos huoneessa/haarassa on useampi kuin yksi tulo- tai poistoilmapelti, lisäpeltien osoitteet on otettava seuraavista paikoista. Kuva 2. -järjestelmän osoitteet Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

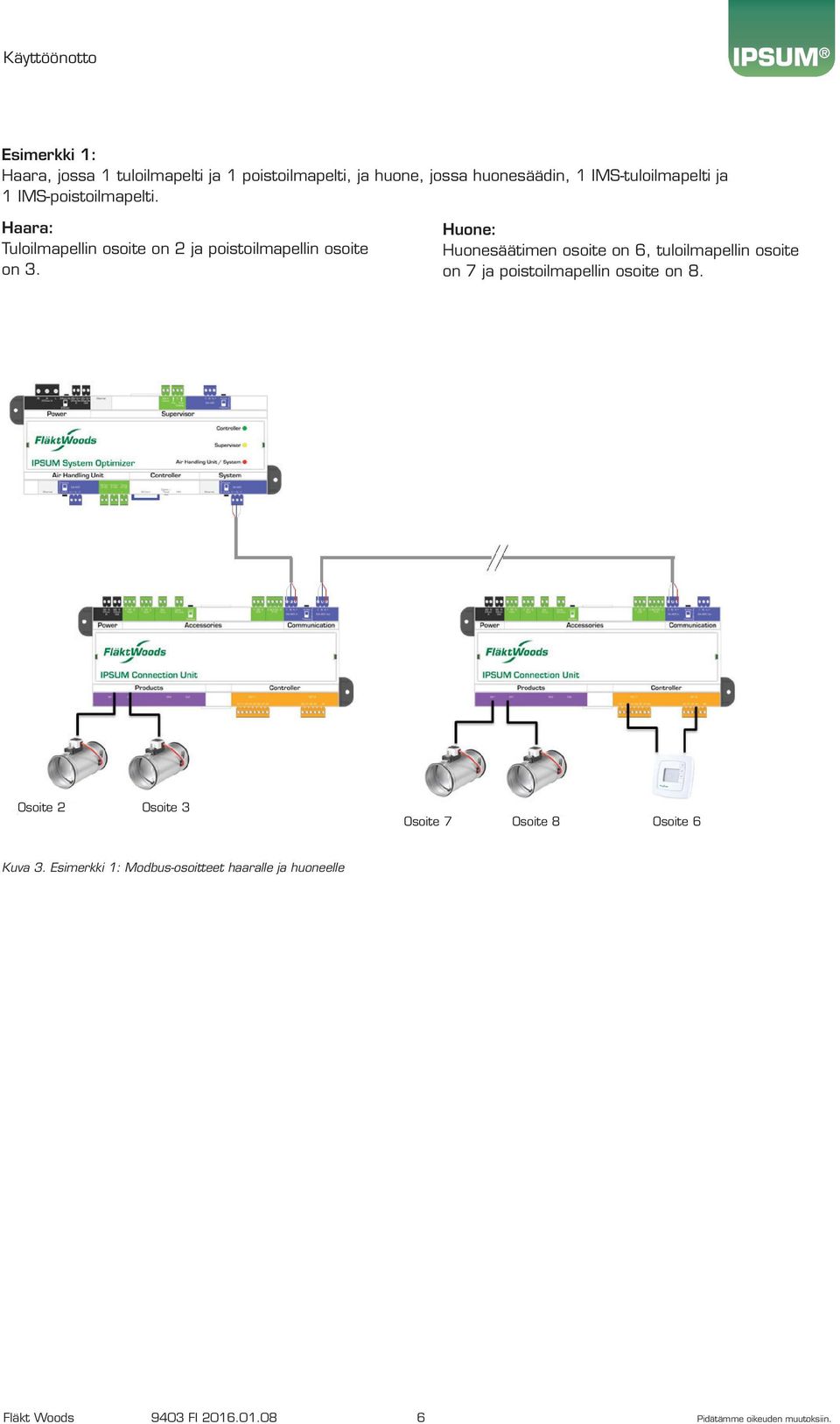

6 Esimerkki 1: Haara, jossa 1 tuloilmapelti ja 1 poistoilmapelti, ja huone, jossa huonesäädin, 1 IMS-tuloilmapelti ja 1 IMS-poistoilmapelti. Haara: Tuloilmapellin osoite on 2 ja poistoilmapellin osoite on 3. Huone: Huonesäätimen osoite on 6, tuloilmapellin osoite on 7 ja poistoilmapellin osoite on 8. Osoite 2 Osoite 3 Osoite 7 Osoite 8 Osoite 6 Kuva 3. Esimerkki 1: Modbus-osoitteet haaralle ja huoneelle Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

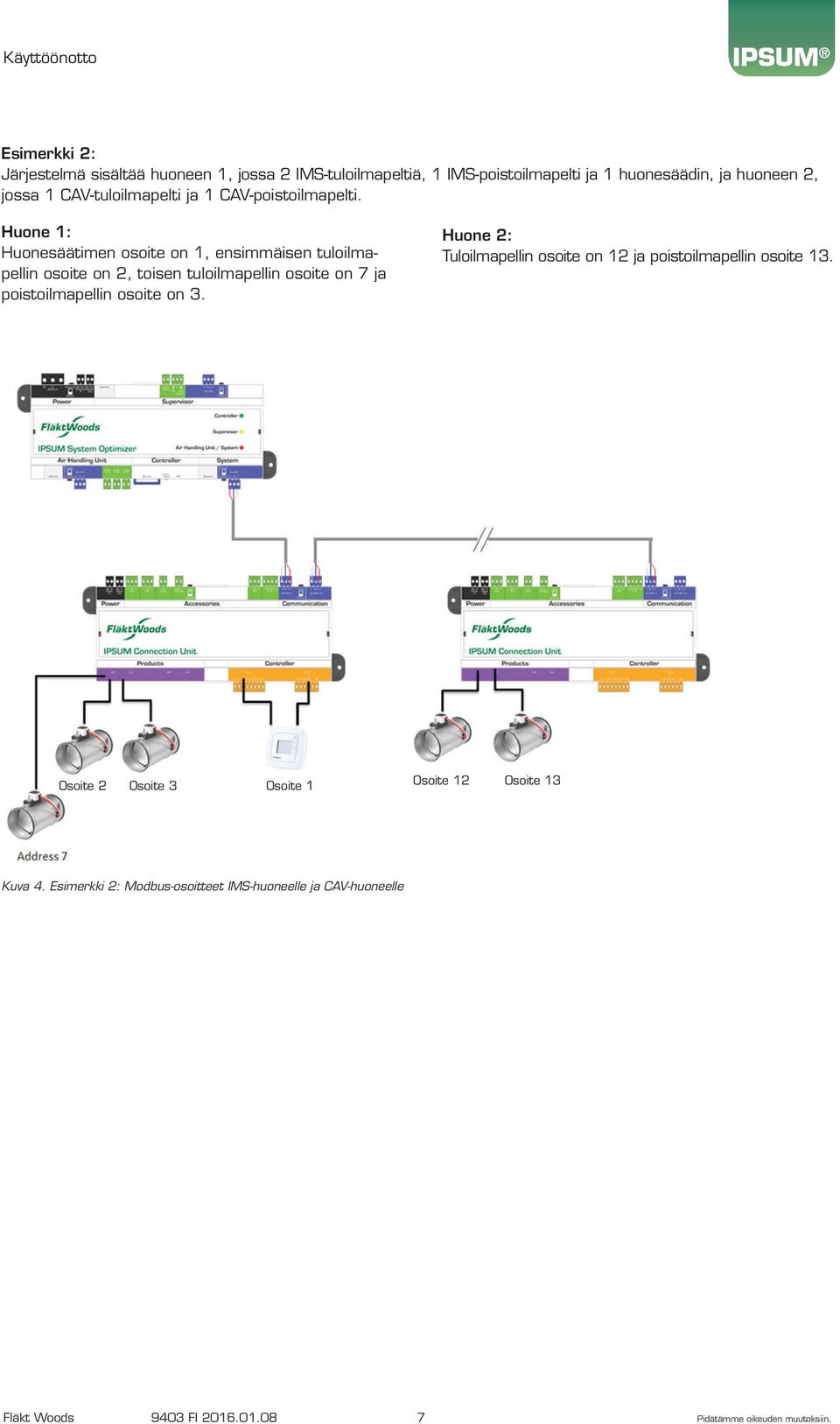

7 Esimerkki 2: Järjestelmä sisältää huoneen 1, jossa 2 IMS-tuloilmapeltiä, 1 IMS-poistoilmapelti ja 1 huonesäädin, ja huoneen 2, jossa 1 CAV-tuloilmapelti ja 1 CAV-poistoilmapelti. Huone 1: Huonesäätimen osoite on 1, ensimmäisen tuloilmapellin osoite on 2, toisen tuloilmapellin osoite on 7 ja poistoilmapellin osoite on 3. Huone 2: Tuloilmapellin osoite on 12 ja poistoilmapellin osoite 13. Osoite 2 Osoite 3 Osoite 1 Osoite 12 Osoite 13 Kuva 4. Esimerkki 2: Modbus-osoitteet IMS-huoneelle ja CAV-huoneelle Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

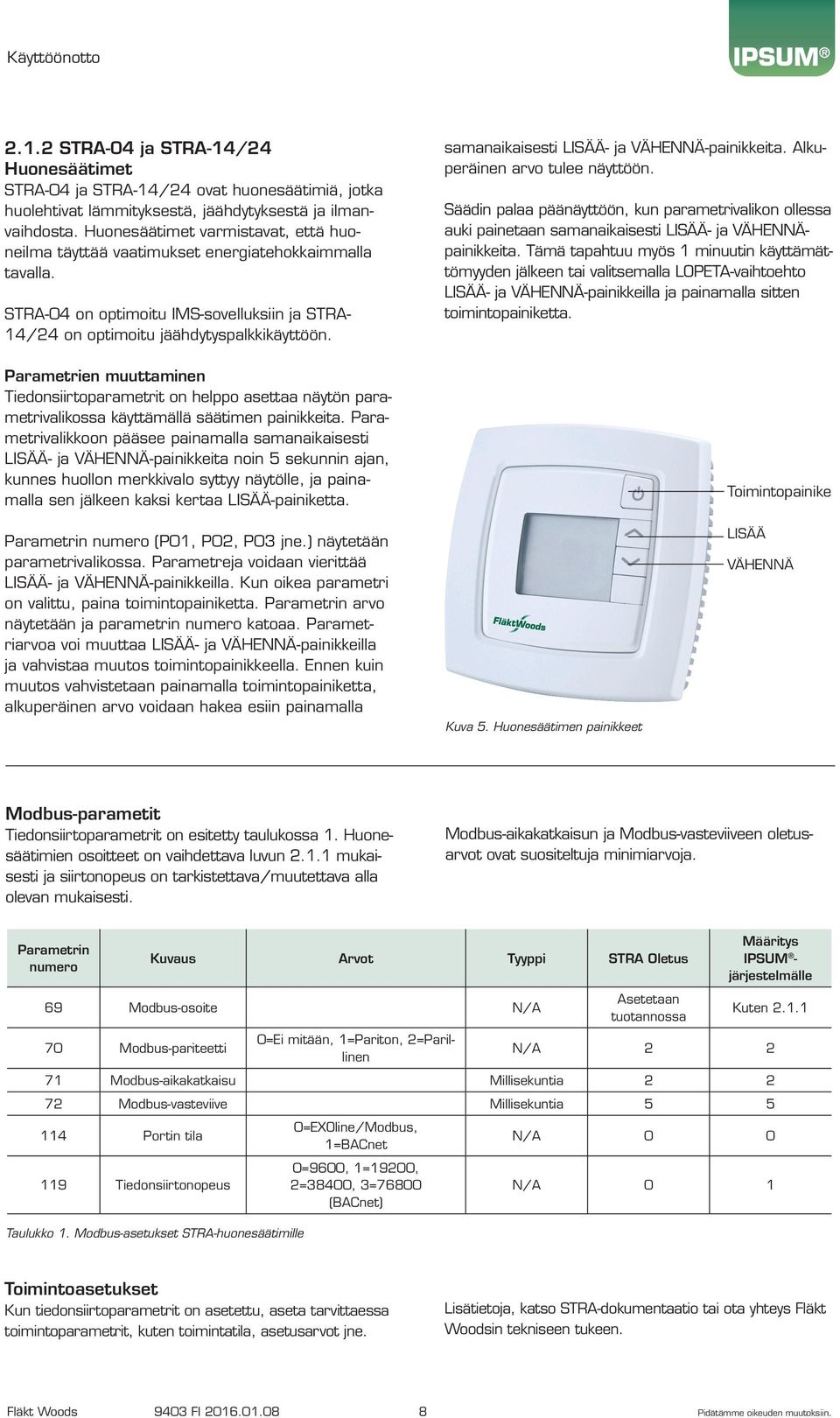

8 2.1.2 STRA-04 ja STRA-14/24 Huonesäätimet STRA-04 ja STRA-14/24 ovat huonesäätimiä, jotka huolehtivat lämmityksestä, jäähdytyksestä ja ilmanvaihdosta. Huonesäätimet varmistavat, että huoneilma täyttää vaatimukset energiatehokkaimmalla tavalla. STRA-04 on optimoitu IMS-sovelluksiin ja STRA- 14/24 on optimoitu jäähdytyspalkkikäyttöön. Parametrien muuttaminen Tiedonsiirtoparametrit on helppo asettaa näytön parametrivalikossa käyttämällä säätimen painikkeita. Parametrivalikkoon pääsee painamalla samanaikaisesti LISÄÄ- ja VÄHENNÄ-painikkeita noin 5 sekunnin ajan, kunnes huollon merkkivalo syttyy näytölle, ja painamalla sen jälkeen kaksi kertaa LISÄÄ-painiketta. samanaikaisesti LISÄÄ- ja VÄHENNÄ-painikkeita. Alkuperäinen arvo tulee näyttöön. Säädin palaa päänäyttöön, kun parametrivalikon ollessa auki painetaan samanaikaisesti LISÄÄ- ja VÄHENNÄpainikkeita. Tämä tapahtuu myös 1 minuutin käyttämättömyyden jälkeen tai valitsemalla LOPETA-vaihtoehto LISÄÄ- ja VÄHENNÄ-painikkeilla ja painamalla sitten toimintopainiketta. Toimintopainike Parametrin numero (P01, P02, P03 jne.) näytetään parametrivalikossa. Parametreja voidaan vierittää LISÄÄ- ja VÄHENNÄ-painikkeilla. Kun oikea parametri on valittu, paina toimintopainiketta. Parametrin arvo näytetään ja parametrin numero katoaa. Parametriarvoa voi muuttaa LISÄÄ- ja VÄHENNÄ-painikkeilla ja vahvistaa muutos toimintopainikkeella. Ennen kuin muutos vahvistetaan painamalla toimintopainiketta, alkuperäinen arvo voidaan hakea esiin painamalla Kuva 5. Huonesäätimen painikkeet LISÄÄ VÄHENNÄ Modbus-parametit Tiedonsiirtoparametrit on esitetty taulukossa 1. Huonesäätimien osoitteet on vaihdettava luvun mukaisesti ja siirtonopeus on tarkistettava/muutettava alla olevan mukaisesti. Modbus-aikakatkaisun ja Modbus-vasteviiveen oletusarvot ovat suositeltuja minimiarvoja. Parametrin numero Kuvaus Arvot Tyyppi STRA Oletus Määritys - järjestelmälle 69 Modbus-osoite N/A Asetetaan tuotannossa Kuten Modbus-pariteetti 0=Ei mitään, 1=Pariton, 2=Parillinen N/A Modbus-aikakatkaisu Millisekuntia Modbus-vasteviive Millisekuntia Portin tila 0=EXOline/Modbus, 1=BACnet N/A Tiedonsiirtonopeus 0=9600, 1=19200, 2=38400, 3=76800 (BACnet) N/A 0 1 Taulukko 1. Modbus-asetukset STRA-huonesäätimille Toimintoasetukset Kun tiedonsiirtoparametrit on asetettu, aseta tarvittaessa toimintoparametrit, kuten toimintatila, asetusarvot jne. Lisätietoja, katso STRA-dokumentaatio tai ota yhteys Fläkt Woodsin tekniseen tukeen. Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

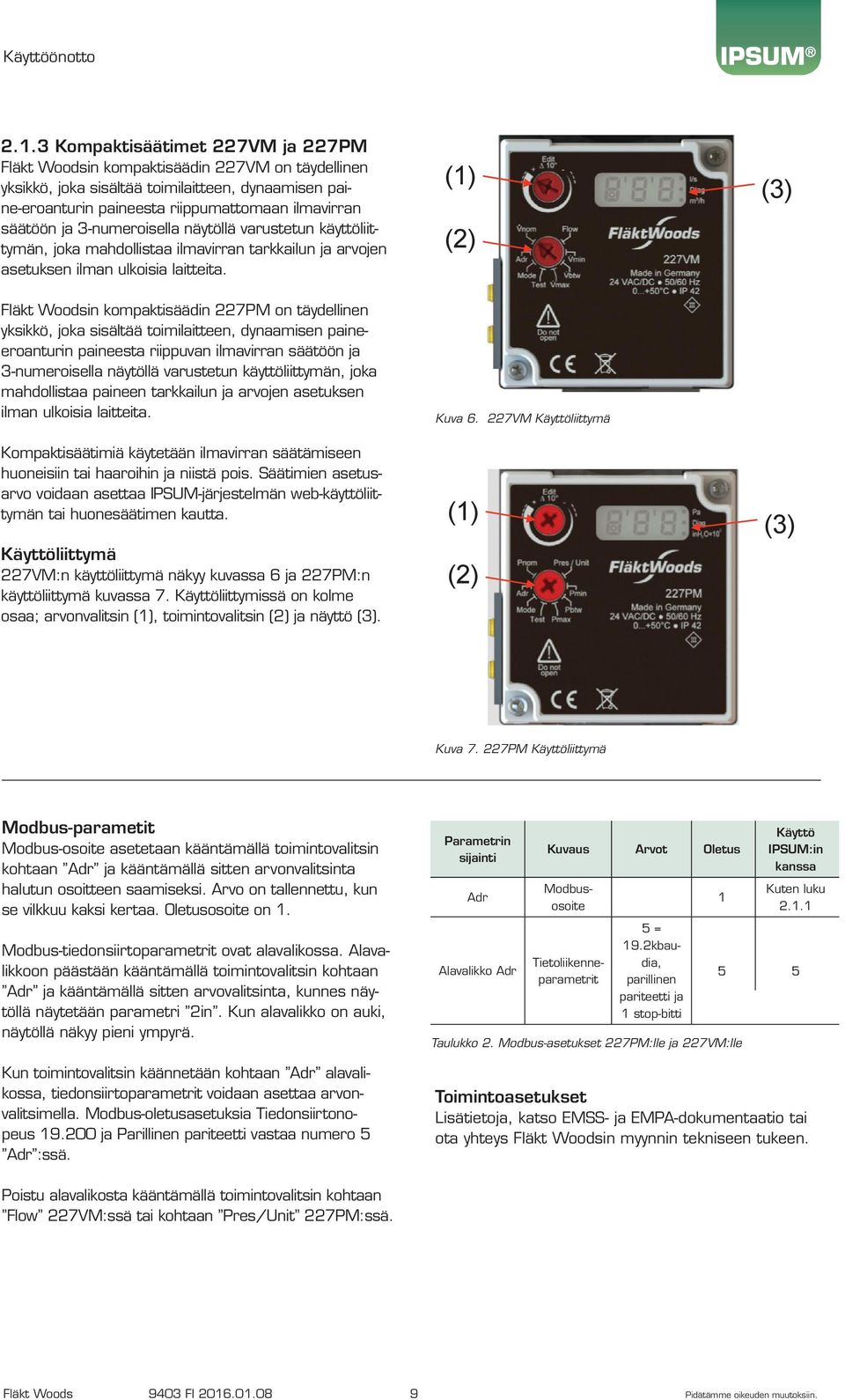

9 2.1.3 Kompaktisäätimet 227VM ja 227PM Fläkt Woodsin kompaktisäädin 227VM on täydellinen yksikkö, joka sisältää toimilaitteen, dynaamisen paine-eroanturin paineesta riippumattomaan ilmavirran säätöön ja 3-numeroisella näytöllä varustetun käyttöliittymän, joka mahdollistaa ilmavirran tarkkailun ja arvojen asetuksen ilman ulkoisia laitteita. (1) (2) (3) (3) Fläkt Woodsin kompaktisäädin 227PM on täydellinen yksikkö, joka sisältää toimilaitteen, dynaamisen paineeroanturin paineesta riippuvan ilmavirran säätöön ja 3-numeroisella näytöllä varustetun käyttöliittymän, joka mahdollistaa paineen tarkkailun ja arvojen asetuksen ilman ulkoisia laitteita. Kompaktisäätimiä käytetään ilmavirran säätämiseen huoneisiin tai haaroihin ja niistä pois. Säätimien asetusarvo voidaan asettaa IPSUM-järjestelmän web-käyttöliittymän tai huonesäätimen kautta. Käyttöliittymä 227VM:n käyttöliittymä näkyy kuvassa 6 ja 227PM:n käyttöliittymä kuvassa 7. Käyttöliittymissä on kolme osaa; arvonvalitsin (1), toimintovalitsin (2) ja näyttö (3). Kuva VM Käyttöliittymä (1) (1) (2) (2) (3) (3) Kuva PM Käyttöliittymä Modbus-parametit Modbus-osoite asetetaan kääntämällä toimintovalitsin kohtaan Adr ja kääntämällä sitten arvonvalitsinta halutun osoitteen saamiseksi. Arvo on tallennettu, kun se vilkkuu kaksi kertaa. Oletusosoite on 1. Modbus-tiedonsiirtoparametrit ovat alavalikossa. Alavalikkoon päästään kääntämällä toimintovalitsin kohtaan Adr ja kääntämällä sitten arvovalitsinta, kunnes näytöllä näytetään parametri 2in. Kun alavalikko on auki, näytöllä näkyy pieni ympyrä. Kun toimintovalitsin käännetään kohtaan Adr alavalikossa, tiedonsiirtoparametrit voidaan asettaa arvonvalitsimella. Modbus-oletusasetuksia Tiedonsiirtonopeus ja Parillinen pariteetti vastaa numero 5 Adr :ssä. Parametrin sijainti Adr Alavalikko Adr Kuvaus Arvot Oletus Modbusosoite Tietoliikenneparametrit 5 = 19.2kbaudia, parillinen pariteetti ja 1 stop-bitti Taulukko 2. Modbus-asetukset 227PM:lle ja 227VM:lle 1 Käyttö IPSUM:in kanssa Kuten luku Toimintoasetukset Lisätietoja, katso EMSS- ja EMPA-dokumentaatio tai ota yhteys Fläkt Woodsin myynnin tekniseen tukeen. Poistu alavalikosta kääntämällä toimintovalitsin kohtaan Flow 227VM:ssä tai kohtaan Pres/Unit 227PM:ssä. Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

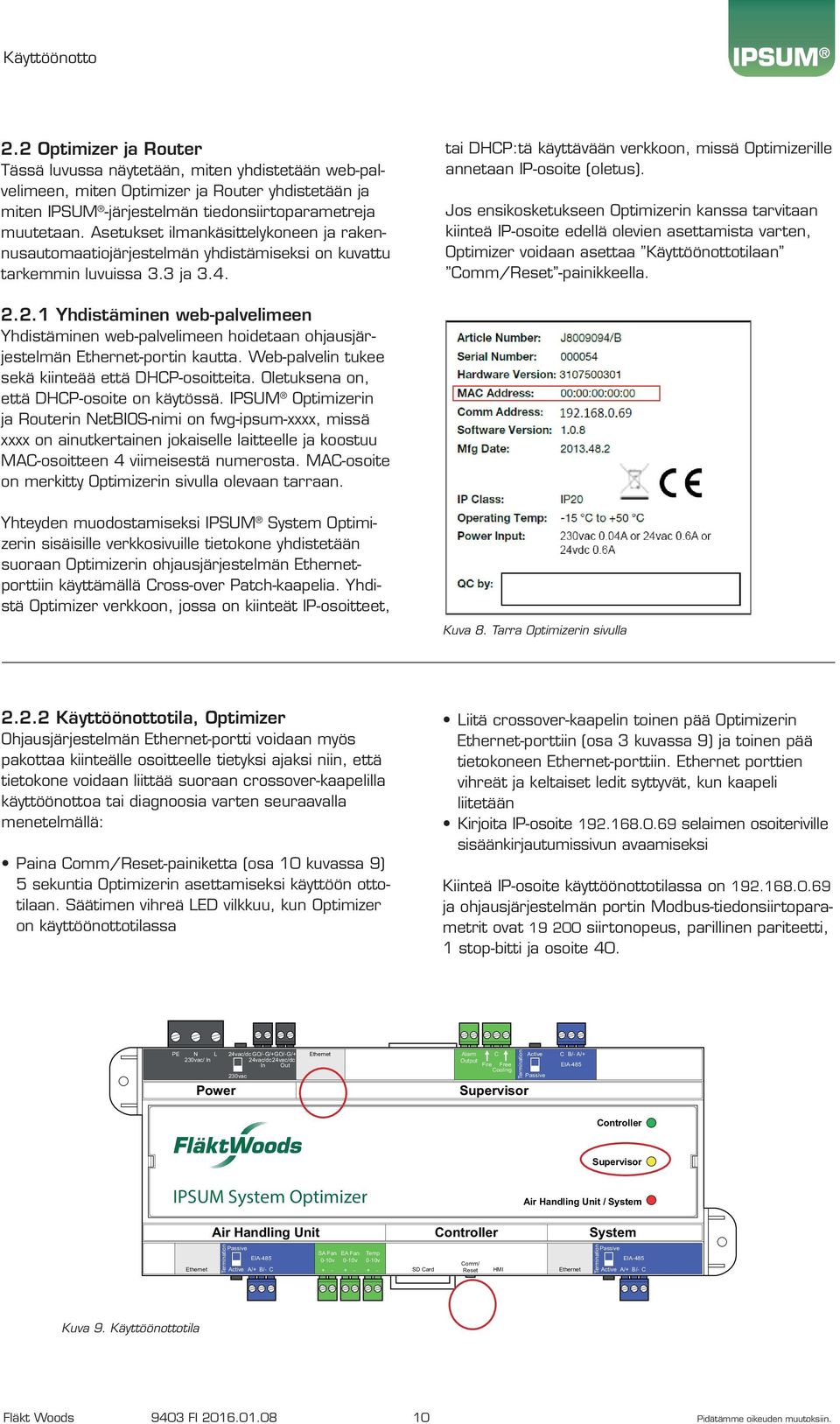

10 2.2 Optimizer ja Router Tässä luvussa näytetään, miten yhdistetään web-palvelimeen, miten Optimizer ja Router yhdistetään ja miten -järjestelmän tiedonsiirtoparametreja muutetaan. Asetukset ilmankäsittelykoneen ja rakennusautomaatiojärjestelmän yhdistämiseksi on kuvattu tarkemmin luvuissa 3.3 ja 3.4. tai DHCP:tä käyttävään verkkoon, missä Optimizerille annetaan IP-osoite (oletus). Jos ensikosketukseen Optimizerin kanssa tarvitaan kiinteä IP-osoite edellä olevien asettamista varten, Optimizer voidaan asettaa Käyttöönottotilaan Comm/Reset -painikkeella Yhdistäminen web-palvelimeen Yhdistäminen web-palvelimeen hoidetaan ohjausjärjestelmän Ethernet-portin kautta. Web-palvelin tukee sekä kiinteää että DHCP-osoitteita. Oletuksena on, että DHCP-osoite on käytössä. Optimizerin ja Routerin NetBIOS-nimi on fwg-ipsum-xxxx, missä xxxx on ainutkertainen jokaiselle laitteelle ja koostuu MAC-osoitteen 4 viimeisestä numerosta. MAC-osoite on merkitty Optimizerin sivulla olevaan tarraan. Yhteyden muodostamiseksi Optimizerin sisäisille verkkosivuille tietokone yhdistetään suoraan Optimizerin ohjausjärjestelmän Ethernetporttiin käyttämällä Cross-over Patch-kaapelia. Yhdistä Optimizer verkkoon, jossa on kiinteät IP-osoitteet, Kuva 8. Tarra Optimizerin sivulla Käyttöönottotila, Optimizer Ohjausjärjestelmän Ethernet-portti voidaan myös pakottaa kiinteälle osoitteelle tietyksi ajaksi niin, että tietokone voidaan liittää suoraan crossover-kaapelilla käyttöönottoa tai diagnoosia varten seuraavalla menetelmällä: Paina Comm/Reset-painiketta (osa 10 kuvassa 9) 5 sekuntia Optimizerin asettamiseksi käyttöön ottotilaan. Säätimen vihreä LED vilkkuu, kun Optimizer on käyttöönottotilassa Liitä crossover-kaapelin toinen pää Optimizerin Ethernet-porttiin (osa 3 kuvassa 9) ja toinen pää tietokoneen Ethernet-porttiin. Ethernet porttien vihreät ja keltaiset ledit syttyvät, kun kaapeli liitetään Kirjoita IP-osoite selaimen osoiteriville sisäänkirjautumissivun avaamiseksi Kiinteä IP-osoite käyttöönottotilassa on ja ohjausjärjestelmän portin Modbus-tiedonsiirtoparametrit ovat siirtonopeus, parillinen pariteetti, 1 stop-bitti ja osoite vac/dc PE N L GO/-G/+ GO/-G/+ Ethernet Alarm C 230vac/ In 24vac/dc 24vac/dc Output In Out Fire Free Cooling 230vac Power Supervisor Active Supervisor IPSUM Optimizer Air Handling Unit / Air Handling Unit SA Fan EA Fan Temp 0-10v 0-10v 0-10v Comm/ Ethernet Active A/+ B/- C SD Card Reset HMI Ethernet Active A/+ B/- C Kuva 9. Käyttöönottotila 13 Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

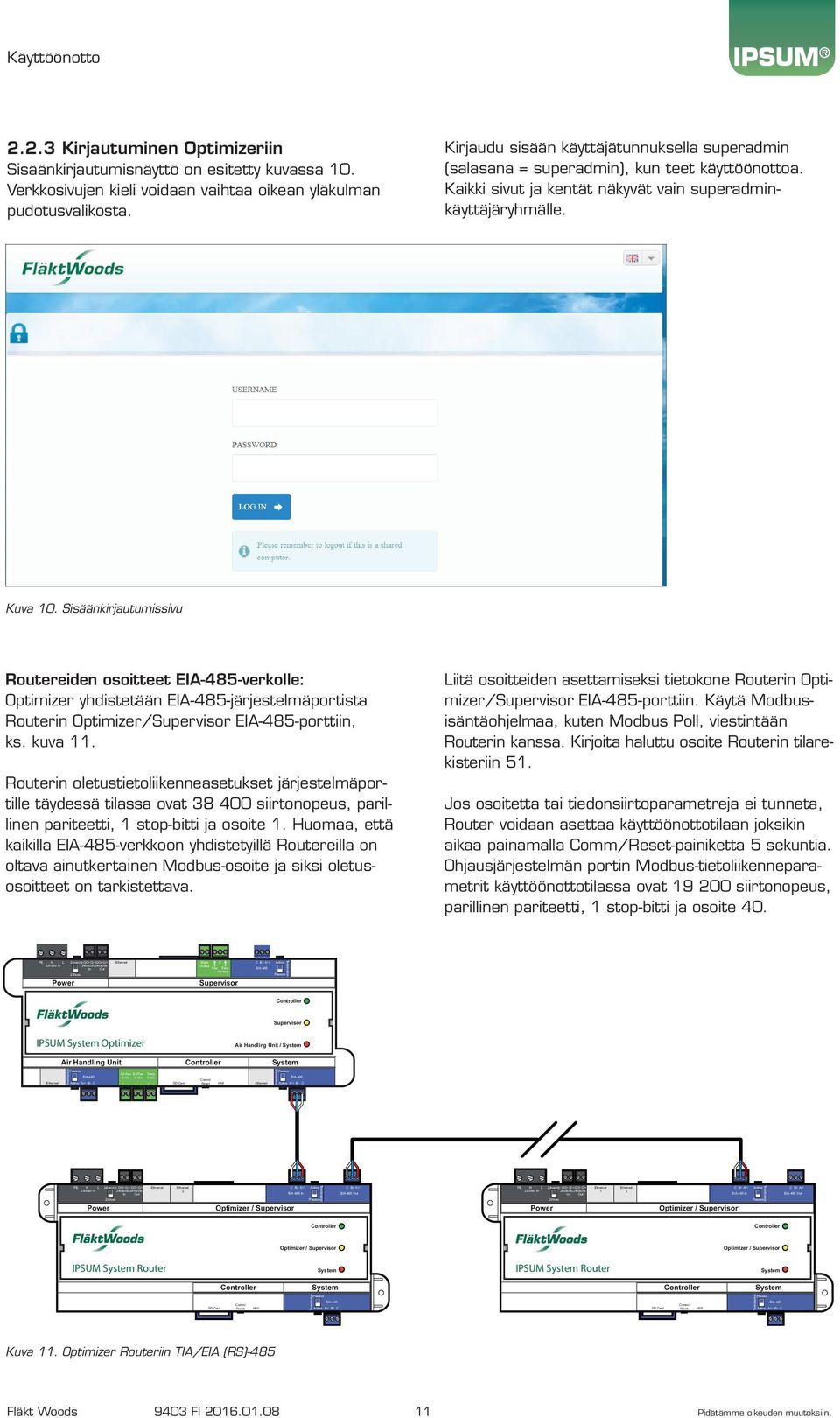

11 2.2.3 Kirjautuminen Optimizeriin Sisäänkirjautumisnäyttö on esitetty kuvassa 10. Verkkosivujen kieli voidaan vaihtaa oikean yläkulman pudotusvalikosta. Kirjaudu sisään käyttäjätunnuksella superadmin (salasana = superadmin), kun teet käyttöönottoa. Kaikki sivut ja kentät näkyvät vain superadminkäyttäjäryhmälle. Kuva 10. Sisäänkirjautumissivu Routereiden osoitteet -verkolle: Optimizer yhdistetään -järjestelmäportista Routerin Optimizer/Supervisor -porttiin, ks. kuva 11. Routerin oletustietoliikenneasetukset järjestelmäportille täydessä tilassa ovat siirtonopeus, parillinen pariteetti, 1 stop-bitti ja osoite 1. Huomaa, että kaikilla -verkkoon yhdistetyillä Routereilla on oltava ainutkertainen Modbus-osoite ja siksi oletusosoitteet on tarkistettava. Liitä osoitteiden asettamiseksi tietokone Routerin Optimizer/Supervisor -porttiin. Käytä Modbusisäntäohjelmaa, kuten Modbus Poll, viestintään Routerin kanssa. Kirjoita haluttu osoite Routerin tilarekisteriin 51. Jos osoitetta tai tiedonsiirtoparametreja ei tunneta, Router voidaan asettaa käyttöönottotilaan joksikin aikaa painamalla Comm/Reset-painiketta 5 sekuntia. Ohjausjärjestelmän portin Modbus-tietoliikenneparametrit käyttöönottotilassa ovat siirtonopeus, parillinen pariteetti, 1 stop-bitti ja osoite 40. PE N L 24vac/dc GO/-G/+ GO/-G/+ Ethernet Alarm C 230vac/ In 24vac/dc 24vac/dc Output In Out Fire Free Cooling 230vac Power Supervisor Active Supervisor IPSUM Optimizer Air Handling Unit / Air Handling Unit SA Fan EA Fan Temp 0-10v 0-10v 0-10v Comm/ Ethernet Active A/+ B/- C SD Card Reset HMI Ethernet Active A/+ B/- C PE N L 24vac/dc GO/- G/+GO/-G/+ Ethernet 230vac/ In 24vac/dc24vac/dc 1 In Out 230vac Power Ethernet 2 In Active Out PE N L 24vac/dc GO/- G/+GO/-G/+ Ethernet 230vac/ In 24vac/dc24vac/dc 1 In Out 230vac Power Ethernet 2 In Active Out IPSUM Router IPSUM Router SD Card Comm/ Reset HMI Active A/+ B/- C Active A/+ B/- C SD Card Comm/ Reset HMI Kuva 11. Optimizer Routeriin TIA/EIA (RS)-485 Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

12 PE N L 24vac/dc GO/-G/+ GO/-G/+ Ethernet Alarm C 230vac/ In 24vac/dc24vac/dc Output In Out Fire Free Cooling 230vac PE N L 24vac/dc GO/-G/+ GO/-G/+ Ethernet Alarm C 230vac/ In 24vac/dc 24vac/dc Output In Out Fire Free Cooling 230vac Ethernet Ethernet PE N L 24vac/dc GO/-G/+GO/-G/+ Ethernet 230vac/ In 24vac/dc24vac/dc 1 PE N L 24vac/dc GO/-G/+GO/-G/+ In Out Ethernet 230vac/ In 24vac/dc 24vac/dc 1 230vac In Out 230vac Active SA Fan EA Fan Temp 0-10v 0-10v 0-10v Comm/ SD Card Reset HMI Ethernet SA Fan EA Fan Temp 0-10v 0-10v 0-10v Comm/ SD Card Reset HMI Ethernet Ethernet 2 Ethernet 2 SD Card SD Card Comm/ Comm/ Reset Reset HMI HMI Active Active A/+ B/- C Active A/+ B/- C Active In Active In C B/-Out A/+ Out PE N L 24vac/dc GO/- G/+GO/-G/+ Ethernet 230vac/ In 24vac/dc24vac/dc 1 In Out 230vac Ethernet 2 PE N L 24vac/dc GO/-G/+GO/-G/+ Ethernet 230vac/ In 24vac/dc 24vac/dc 1 In Out 230vac SD Card Comm/ Reset HMI Active Ethernet In 2 Out HMI PE N L 24vac/dc GO/-G/+GO/-G/+ Ethernet 230vac/ In 24vac/dc 24vac/dc 1 Active In Out In Out 230vac Active A/+ B/- C Active A/+ B/- C Ethernet 2 SD Card Comm/ Reset HMI Active In Active A/+ B/- C Active A/+ B/- C Active A/+ B/- C Active A/+ B/- C Active A/+ Comm/ B/- C SD Card Reset Out Käyttöönotto Ethernet Optimizer voidaan yhdistää suoraan Routereihin yhdistämällä Ethernet-järjestelmäportti Routerin Optimizer/Supervisor Ethernet-porttiin, ks. kuva 12. Optimizer asettaa automaattisesti osoitteet Routereille. Kun Routerit on yhdistetty Optimizeriin ainoastaan järjestelmäporttien kautta, jaettu TCP/IP-verkko (Admin -> ) on poistettava käytöstä (ks. luku 3.2). PE N L 24vac/dc GO/-G/+ GO/-G/+ Ethernet Alarm C 230vac/ In 24vac/dc 24vac/dc Output In Out Fire Free Cooling 230vac Power Supervisor Active Supervisor IPSUM Optimizer Air Handling Unit / Air Handling Unit SA Fan EA Fan Temp 0-10v 0-10v 0-10v Comm/ Ethernet Active A/+ B/- C SD Card Reset HMI Ethernet Active A/+ B/- C PE N L 24vac/dc GO/-G/+GO/-G/+ Ethernet 230vac/ In 24vac/dc 24vac/dc 1 In Out 230vac Ethernet 2 In Active Out PE N L 24vac/dc GO/-G/+GO/-G/+ Ethernet 230vac/ In 24vac/dc 24vac/dc 1 In Out 230vac Ethernet 2 In Active Out Power Power IPSUM Router IPSUM Router SD Card Comm/ Reset HMI Active A/+ B/- C Active A/+ B/- C SD Card Comm/ Reset HMI Kuva 12. Optimizer Routeriin, suora Router voidaan yhdistää myös asiakkaan/yksityiseen verkkoon, ks. kuva 13. Router tukee DHCP-protokollaa. Kun Routerit on yhdistetty Optimizeriin myös asiakkaan Ethernetin kautta, jaettu TCP/IP-verkko (Admin -> ) on otettava käyttöön (ks. luku 3.2). Power IPSUM Optimizer Power Supervisor Supervisor Air Handling Unit Supervisor Air Handling Unit / Supervisor Client s ethernet BMS SCADA Ethernet IPSUM Optimizer Air Handling Unit / Air Handling Unit Power Power Power Power Power IPSUM IPSUM Router IPSUM Router IPSUM Router IPSUM Router Kuva 13. Optimizer Routeriin, jaettu verkko Active Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

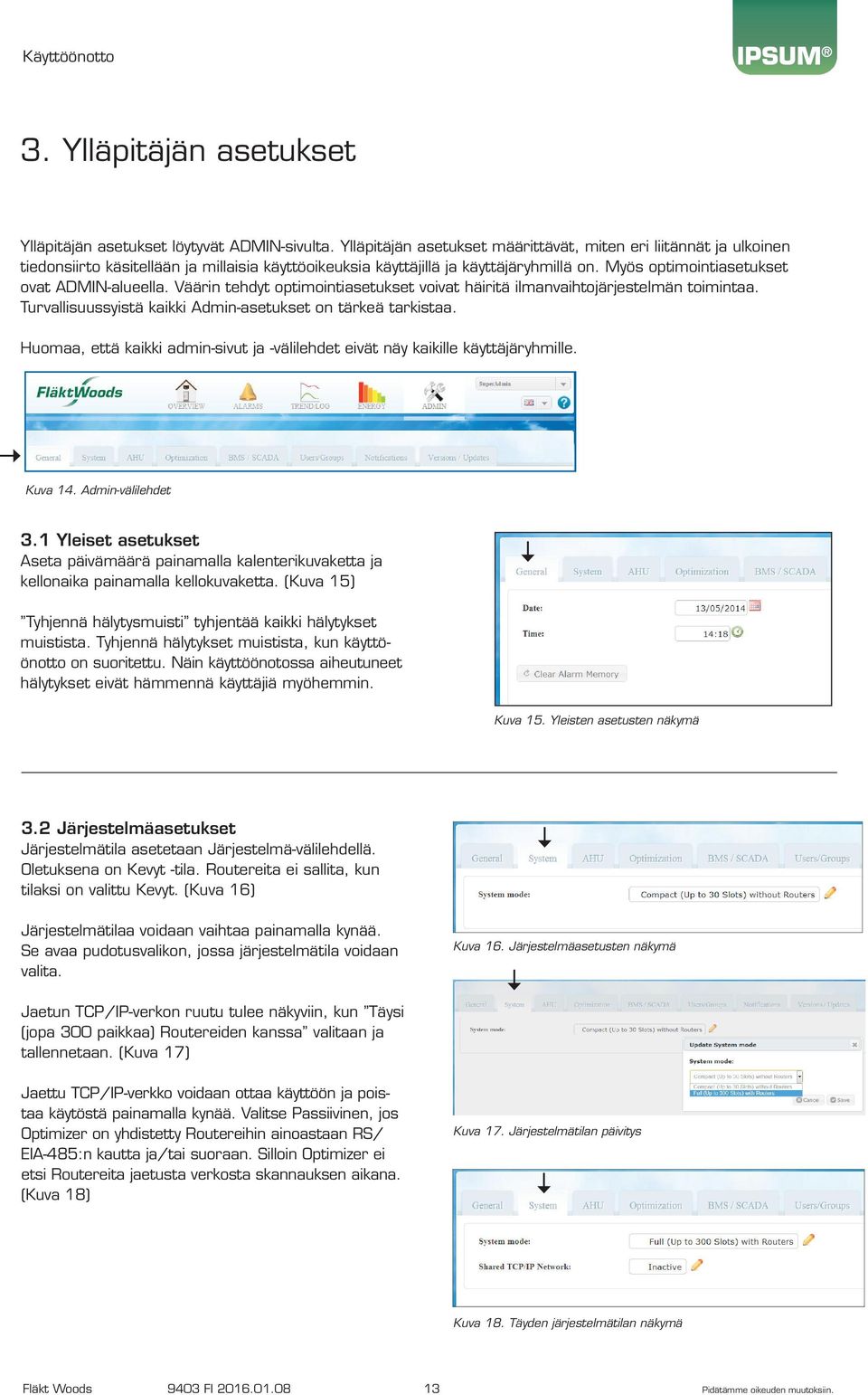

13 3. Ylläpitäjän asetukset Ylläpitäjän asetukset löytyvät ADMIN-sivulta. Ylläpitäjän asetukset määrittävät, miten eri liitännät ja ulkoinen tiedonsiirto käsitellään ja millaisia käyttöoikeuksia käyttäjillä ja käyttäjäryhmillä on. Myös optimointiasetukset ovat ADMIN-alueella. Väärin tehdyt optimointiasetukset voivat häiritä ilmanvaihtojärjestelmän toimintaa. Turvallisuussyistä kaikki Admin-asetukset on tärkeä tarkistaa. Huomaa, että kaikki admin-sivut ja -välilehdet eivät näy kaikille käyttäjäryhmille. Kuva 14. Admin-välilehdet 3.1 Yleiset asetukset Aseta päivämäärä painamalla kalenterikuvaketta ja kellonaika painamalla kellokuvaketta. (Kuva 15) Tyhjennä hälytysmuisti tyhjentää kaikki hälytykset muistista. Tyhjennä hälytykset muistista, kun käyttöönotto on suoritettu. Näin käyttöönotossa aiheutuneet hälytykset eivät hämmennä käyttäjiä myöhemmin. Kuva 15. Yleisten asetusten näkymä 3.2 Järjestelmäasetukset Järjestelmätila asetetaan Järjestelmä-välilehdellä. Oletuksena on Kevyt -tila. Routereita ei sallita, kun tilaksi on valittu Kevyt. (Kuva 16) Järjestelmätilaa voidaan vaihtaa painamalla kynää. Se avaa pudotusvalikon, jossa järjestelmätila voidaan valita. Kuva 16. Järjestelmäasetusten näkymä Jaetun TCP/IP-verkon ruutu tulee näkyviin, kun Täysi (jopa 300 paikkaa) Routereiden kanssa valitaan ja tallennetaan. (Kuva 17) Jaettu TCP/IP-verkko voidaan ottaa käyttöön ja poistaa käytöstä painamalla kynää. Valitse Passiivinen, jos Optimizer on yhdistetty Routereihin ainoastaan RS/ :n kautta ja/tai suoraan. Silloin Optimizer ei etsi Routereita jaetusta verkosta skannauksen aikana. (Kuva 18) Kuva 17. Järjestelmätilan päivitys Kuva 18. Täyden järjestelmätilan näkymä Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

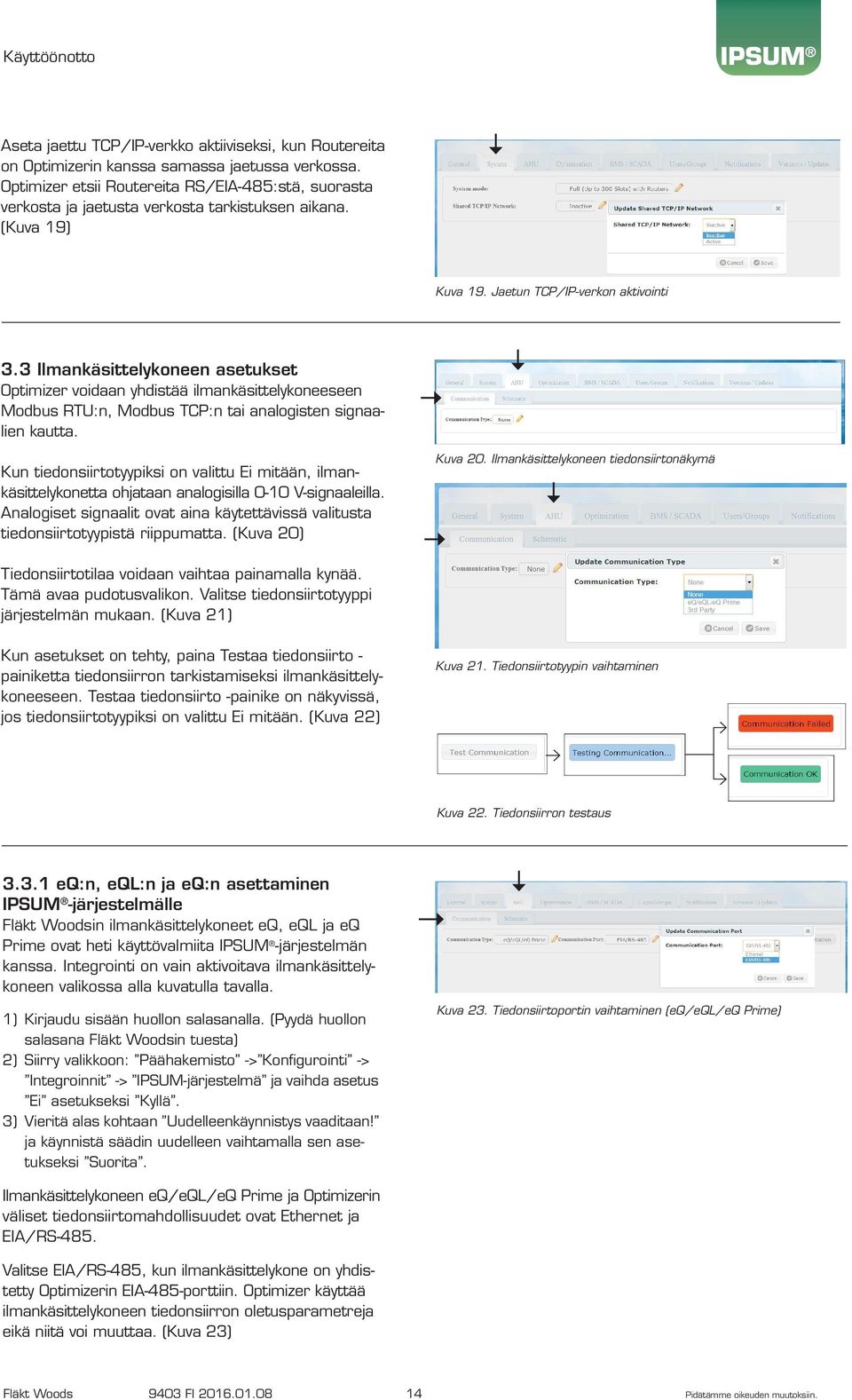

14 Aseta jaettu TCP/IP-verkko aktiiviseksi, kun Routereita on Optimizerin kanssa samassa jaetussa verkossa. Optimizer etsii Routereita RS/:stä, suorasta verkosta ja jaetusta verkosta tarkistuksen aikana. (Kuva 19) Kuva 19. Jaetun TCP/IP-verkon aktivointi 3.3 Ilmankäsittelykoneen asetukset Optimizer voidaan yhdistää ilmankäsittelykoneeseen Modbus RTU:n, Modbus TCP:n tai analogisten signaalien kautta. Kun tiedonsiirtotyypiksi on valittu Ei mitään, ilmankäsittelykonetta ohjataan analogisilla 0-10 V-signaaleilla. Analogiset signaalit ovat aina käytettävissä valitusta tiedonsiirtotyypistä riippumatta. (Kuva 20) Kuva 20. Ilmankäsittelykoneen tiedonsiirtonäkymä Tiedonsiirtotilaa voidaan vaihtaa painamalla kynää. Tämä avaa pudotusvalikon. Valitse tiedonsiirtotyyppi järjestelmän mukaan. (Kuva 21) Kun asetukset on tehty, paina Testaa tiedonsiirto - painiketta tiedonsiirron tarkistamiseksi ilmankäsittelykoneeseen. Testaa tiedonsiirto -painike on näkyvissä, jos tiedonsiirtotyypiksi on valittu Ei mitään. (Kuva 22) Kuva 21. Tiedonsiirtotyypin vaihtaminen Kuva 22. Tiedonsiirron testaus eq:n, eql:n ja eq:n asettaminen -järjestelmälle Fläkt Woodsin ilmankäsittelykoneet eq, eql ja eq Prime ovat heti käyttövalmiita -järjestelmän kanssa. Integrointi on vain aktivoitava ilmankäsittelykoneen valikossa alla kuvatulla tavalla. 1) Kirjaudu sisään huollon salasanalla. (Pyydä huollon salasana Fläkt Woodsin tuesta) 2) Siirry valikkoon: Päähakemisto -> Konfigurointi -> Integroinnit -> IPSUM-järjestelmä ja vaihda asetus Ei asetukseksi Kyllä. 3) Vieritä alas kohtaan Uudelleenkäynnistys vaaditaan! ja käynnistä säädin uudelleen vaihtamalla sen asetukseksi Suorita. Kuva 23. Tiedonsiirtoportin vaihtaminen (eq/eql/eq Prime) Ilmankäsittelykoneen eq/eql/eq Prime ja Optimizerin väliset tiedonsiirtomahdollisuudet ovat Ethernet ja EIA/RS-485. Valitse EIA/RS-485, kun ilmankäsittelykone on yhdistetty Optimizerin -porttiin. Optimizer käyttää ilmankäsittelykoneen tiedonsiirron oletusparametreja eikä niitä voi muuttaa. (Kuva 23) Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

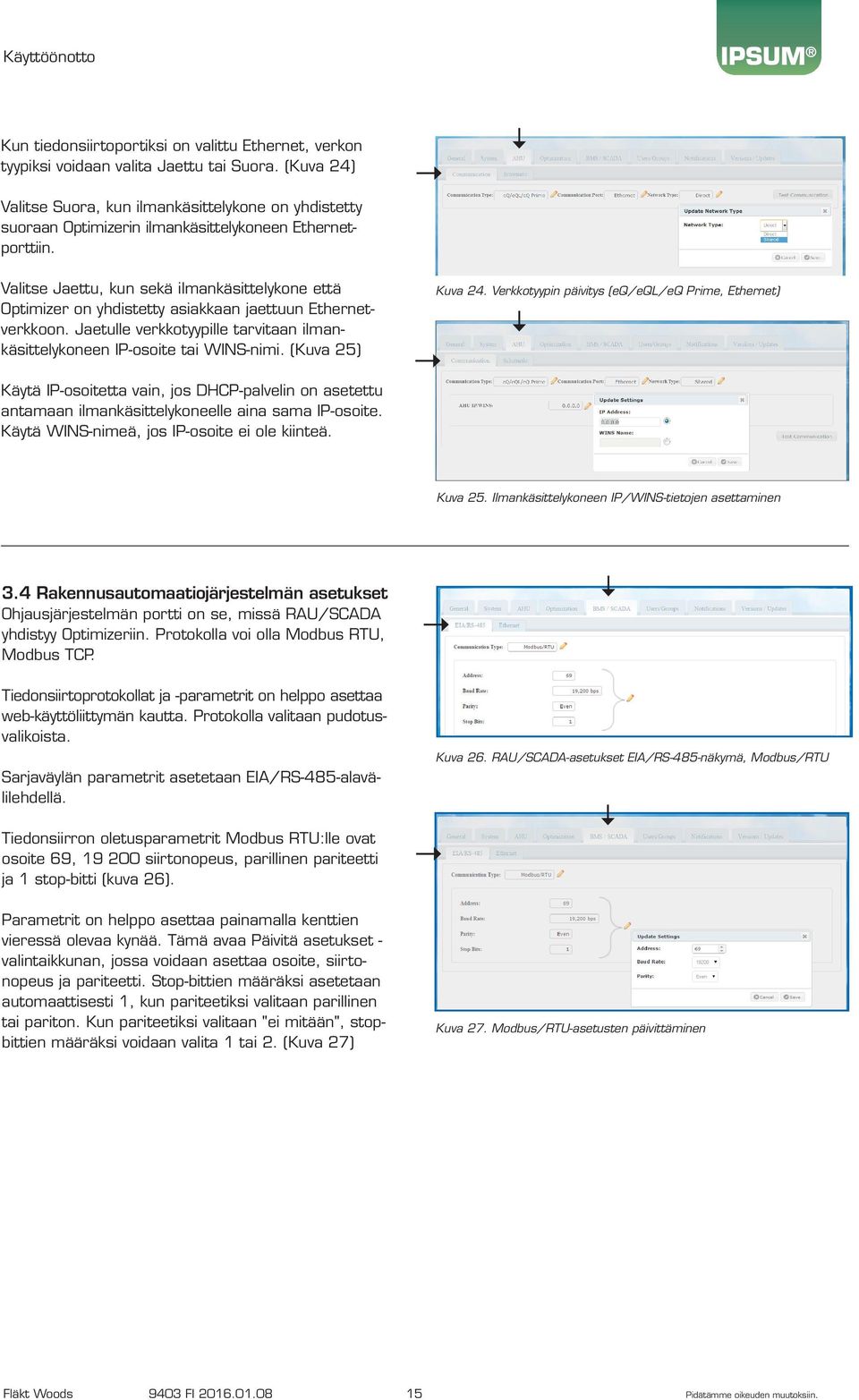

15 Kun tiedonsiirtoportiksi on valittu Ethernet, verkon tyypiksi voidaan valita Jaettu tai Suora. (Kuva 24) Valitse Suora, kun ilmankäsittelykone on yhdistetty suoraan Optimizerin ilmankäsittelykoneen Ethernetporttiin. Valitse Jaettu, kun sekä ilmankäsittelykone että Optimizer on yhdistetty asiakkaan jaettuun Ethernetverkkoon. Jaetulle verkkotyypille tarvitaan ilmankäsittelykoneen IP-osoite tai WINS-nimi. (Kuva 25) Kuva 24. Verkkotyypin päivitys (eq/eql/eq Prime, Ethernet) Käytä IP-osoitetta vain, jos DHCP-palvelin on asetettu antamaan ilmankäsittelykoneelle aina sama IP-osoite. Käytä WINS-nimeä, jos IP-osoite ei ole kiinteä. Kuva 25. Ilmankäsittelykoneen IP/WINS-tietojen asettaminen 3.4 Rakennusautomaatiojärjestelmän asetukset Ohjausjärjestelmän portti on se, missä RAU/SCADA yhdistyy Optimizeriin. Protokolla voi olla Modbus RTU, Modbus TCP. Tiedonsiirtoprotokollat ja -parametrit on helppo asettaa web-käyttöliittymän kautta. Protokolla valitaan pudotusvalikoista. Sarjaväylän parametrit asetetaan EIA/RS-485-alavälilehdellä. Kuva 26. RAU/SCADA-asetukset EIA/RS-485-näkymä, Modbus/RTU Tiedonsiirron oletusparametrit Modbus RTU:lle ovat osoite 69, siirtonopeus, parillinen pariteetti ja 1 stop-bitti (kuva 26). Parametrit on helppo asettaa painamalla kenttien vieressä olevaa kynää. Tämä avaa Päivitä asetukset - valintaikkunan, jossa voidaan asettaa osoite, siirtonopeus ja pariteetti. Stop-bittien määräksi asetetaan automaattisesti 1, kun pariteetiksi valitaan parillinen tai pariton. Kun pariteetiksi valitaan "ei mitään", stopbittien määräksi voidaan valita 1 tai 2. (Kuva 27) Kuva 27. Modbus/RTU-asetusten päivittäminen Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

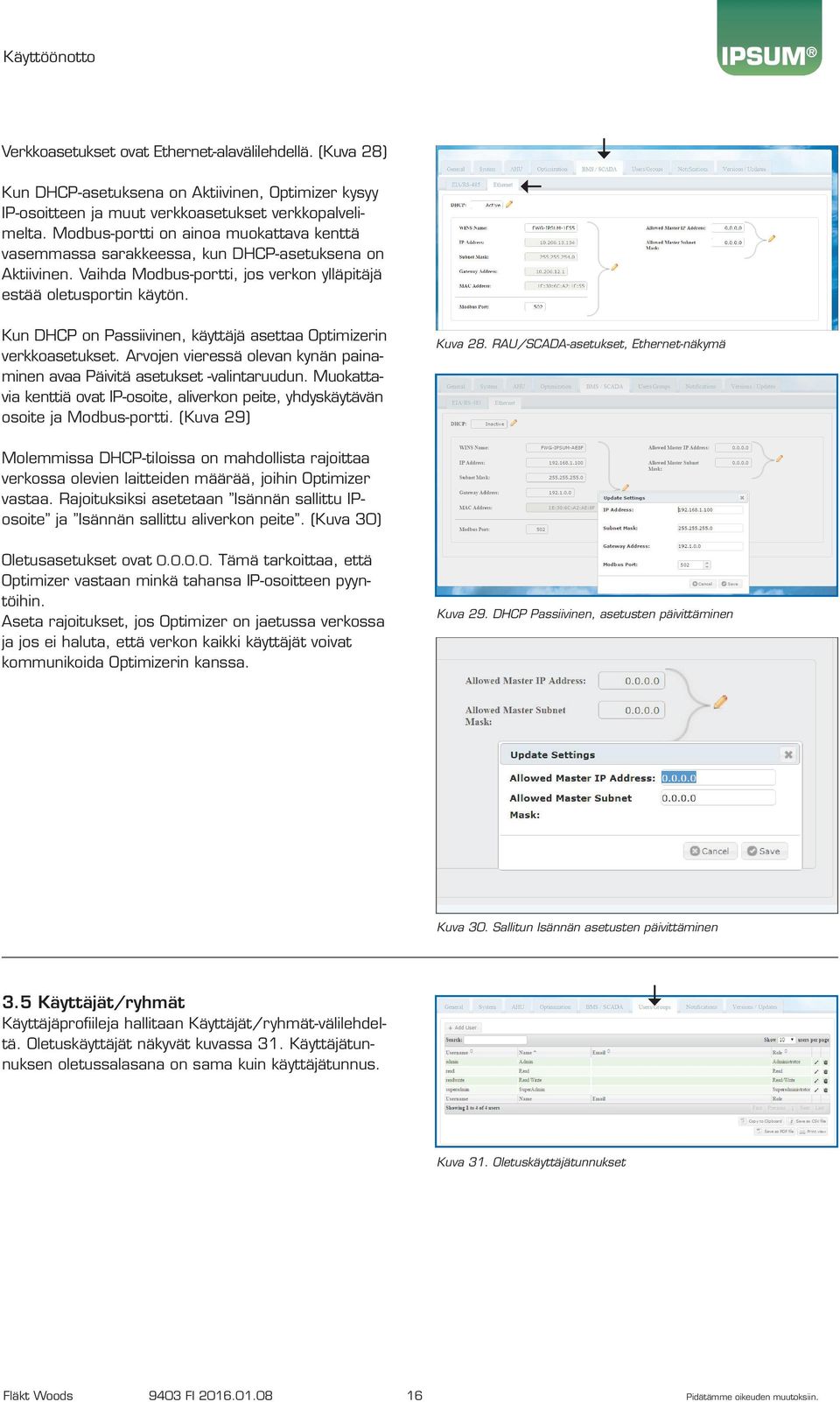

16 Verkkoasetukset ovat Ethernet-alavälilehdellä. (Kuva 28) Kun DHCP-asetuksena on Aktiivinen, Optimizer kysyy IP-osoitteen ja muut verkkoasetukset verkkopalvelimelta. Modbus-portti on ainoa muokattava kenttä vasemmassa sarakkeessa, kun DHCP-asetuksena on Aktiivinen. Vaihda Modbus-portti, jos verkon ylläpitäjä estää oletusportin käytön. Kun DHCP on Passiivinen, käyttäjä asettaa Optimizerin verkkoasetukset. Arvojen vieressä olevan kynän painaminen avaa Päivitä asetukset -valintaruudun. Muokattavia kenttiä ovat IP-osoite, aliverkon peite, yhdyskäytävän osoite ja Modbus-portti. (Kuva 29) Kuva 28. RAU/SCADA-asetukset, Ethernet-näkymä Molemmissa DHCP-tiloissa on mahdollista rajoittaa verkossa olevien laitteiden määrää, joihin Optimizer vastaa. Rajoituksiksi asetetaan Isännän sallittu IPosoite ja Isännän sallittu aliverkon peite. (Kuva 30) Oletusasetukset ovat Tämä tarkoittaa, että Optimizer vastaan minkä tahansa IP-osoitteen pyyntöihin. Aseta rajoitukset, jos Optimizer on jaetussa verkossa ja jos ei haluta, että verkon kaikki käyttäjät voivat kommunikoida Optimizerin kanssa. Kuva 29. DHCP Passiivinen, asetusten päivittäminen Kuva 30. Sallitun Isännän asetusten päivittäminen 3.5 Käyttäjät/ryhmät Käyttäjäprofiileja hallitaan Käyttäjät/ryhmät-välilehdeltä. Oletuskäyttäjät näkyvät kuvassa 31. Käyttäjätunnuksen oletussalasana on sama kuin käyttäjätunnus. Kuva 31. Oletuskäyttäjätunnukset Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

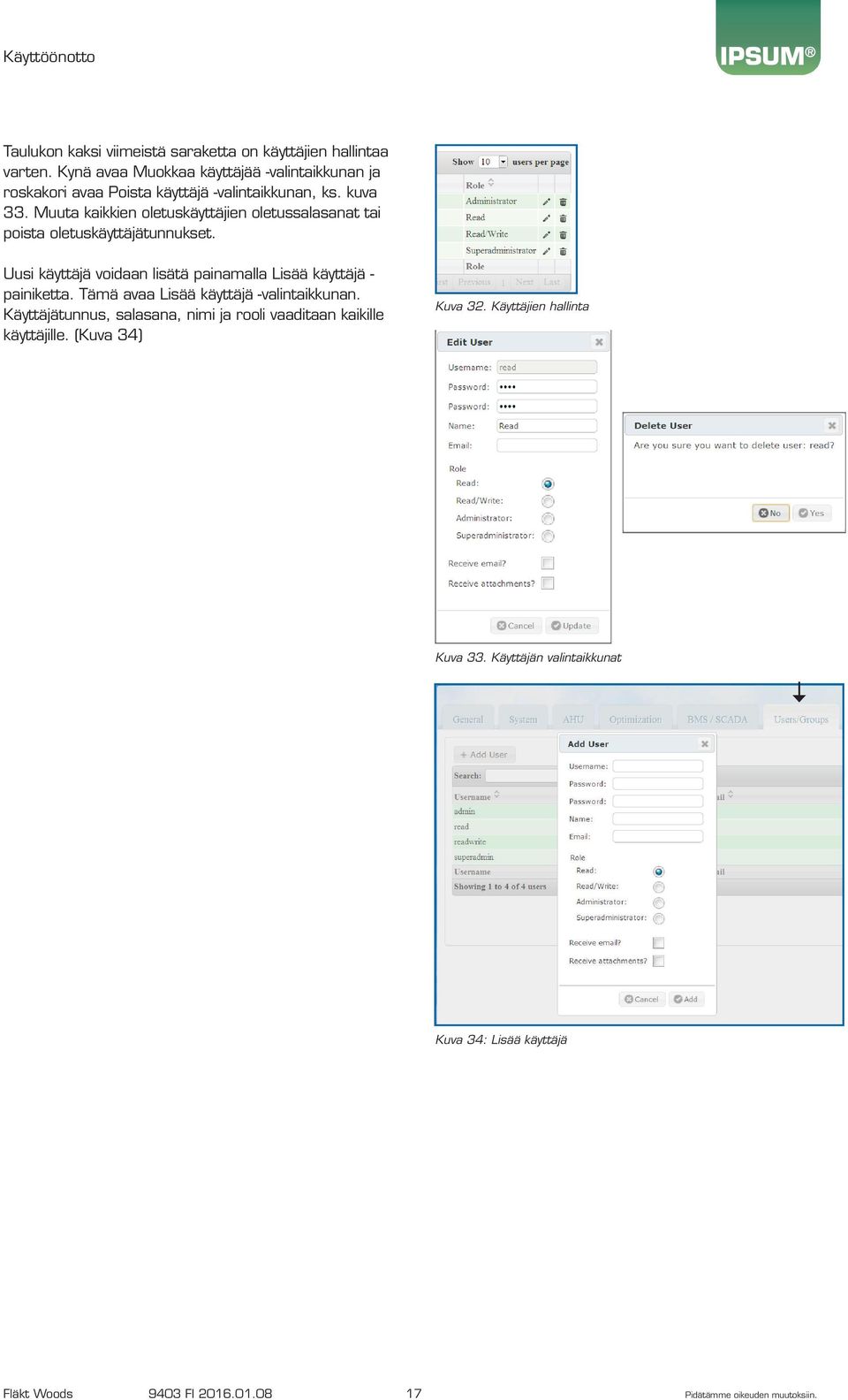

17 Taulukon kaksi viimeistä saraketta on käyttäjien hallintaa varten. Kynä avaa Muokkaa käyttäjää -valintaikkunan ja roskakori avaa Poista käyttäjä -valintaikkunan, ks. kuva 33. Muuta kaikkien oletuskäyttäjien oletussalasanat tai poista oletuskäyttäjätunnukset. Uusi käyttäjä voidaan lisätä painamalla Lisää käyttäjä - painiketta. Tämä avaa Lisää käyttäjä -valintaikkunan. Käyttäjätunnus, salasana, nimi ja rooli vaaditaan kaikille käyttäjille. (Kuva 34) Kuva 32. Käyttäjien hallinta Kuva 33. Käyttäjän valintaikkunat Kuva 34: Lisää käyttäjä Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

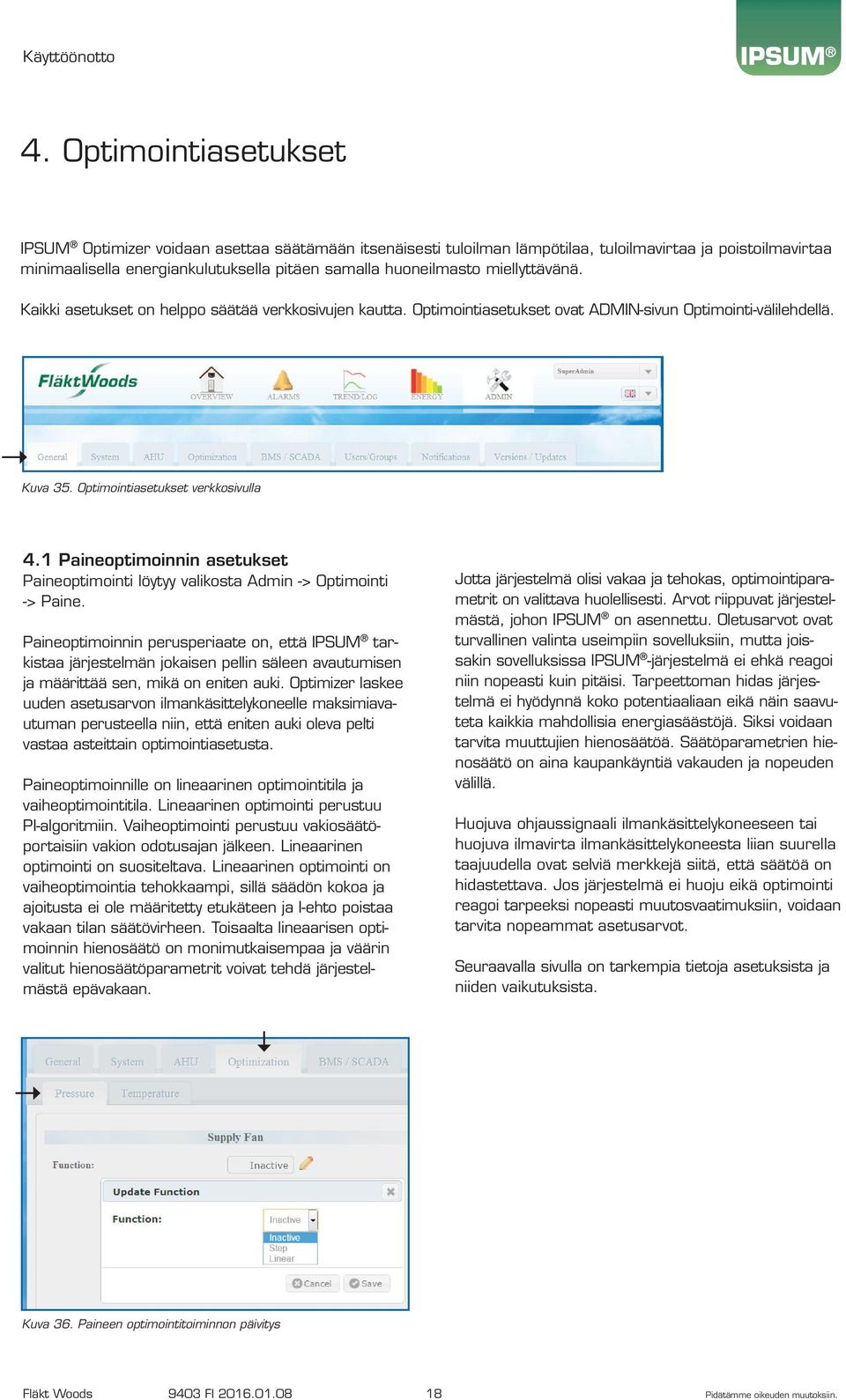

18 4. Optimointiasetukset Optimizer voidaan asettaa säätämään itsenäisesti tuloilman lämpötilaa, tuloilmavirtaa ja poistoilmavirtaa minimaalisella energiankulutuksella pitäen samalla huoneilmasto miellyttävänä. Kaikki asetukset on helppo säätää verkkosivujen kautta. Optimointiasetukset ovat ADMIN-sivun Optimointi-välilehdellä. Kuva 35. Optimointiasetukset verkkosivulla 4.1 Paineoptimoinnin asetukset Paineoptimointi löytyy valikosta Admin -> Optimointi -> Paine. Paineoptimoinnin perusperiaate on, että tarkistaa järjestelmän jokaisen pellin säleen avautumisen ja määrittää sen, mikä on eniten auki. Optimizer laskee uuden asetusarvon ilmankäsittelykoneelle maksimiavautuman perusteella niin, että eniten auki oleva pelti vastaa asteittain optimointiasetusta. Paineoptimoinnille on lineaarinen optimointitila ja vaiheoptimointitila. Lineaarinen optimointi perustuu PI-algoritmiin. Vaiheoptimointi perustuu vakiosäätöportaisiin vakion odotusajan jälkeen. Lineaarinen optimointi on suositeltava. Lineaarinen optimointi on vaiheoptimointia tehokkaampi, sillä säädön kokoa ja ajoitusta ei ole määritetty etukäteen ja I-ehto poistaa vakaan tilan säätövirheen. Toisaalta lineaarisen optimoinnin hienosäätö on monimutkaisempaa ja väärin valitut hienosäätöparametrit voivat tehdä järjestelmästä epävakaan. Jotta järjestelmä olisi vakaa ja tehokas, optimointiparametrit on valittava huolellisesti. Arvot riippuvat järjestelmästä, johon on asennettu. Oletusarvot ovat turvallinen valinta useimpiin sovelluksiin, mutta joissakin sovelluksissa -järjestelmä ei ehkä reagoi niin nopeasti kuin pitäisi. Tarpeettoman hidas järjestelmä ei hyödynnä koko potentiaaliaan eikä näin saavuteta kaikkia mahdollisia energiasäästöjä. Siksi voidaan tarvita muuttujien hienosäätöä. Säätöparametrien hienosäätö on aina kaupankäyntiä vakauden ja nopeuden välillä. Huojuva ohjaussignaali ilmankäsittelykoneeseen tai huojuva ilmavirta ilmankäsittelykoneesta liian suurella taajuudella ovat selviä merkkejä siitä, että säätöä on hidastettava. Jos järjestelmä ei huoju eikä optimointi reagoi tarpeeksi nopeasti muutosvaatimuksiin, voidaan tarvita nopeammat asetusarvot. Seuraavalla sivulla on tarkempia tietoja asetuksista ja niiden vaikutuksista. Kuva 36. Paineen optimointitoiminnon päivitys Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

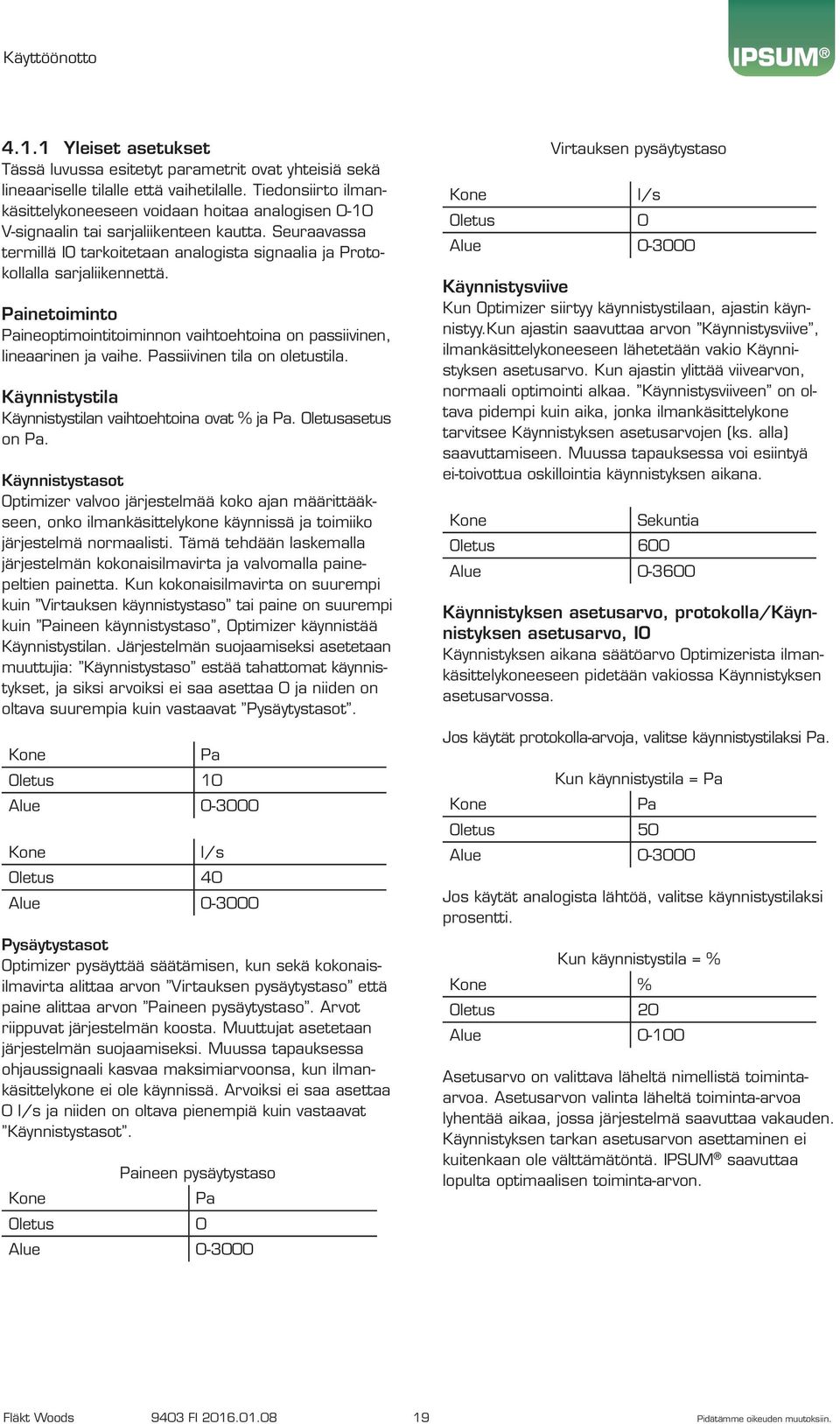

19 4.1.1 Yleiset asetukset Tässä luvussa esitetyt parametrit ovat yhteisiä sekä lineaariselle tilalle että vaihetilalle. Tiedonsiirto ilmankäsittelykoneeseen voidaan hoitaa analogisen 0-10 V-signaalin tai sarjaliikenteen kautta. Seuraavassa termillä IO tarkoitetaan analogista signaalia ja Protokollalla sarjaliikennettä. Painetoiminto Paineoptimointitoiminnon vaihtoehtoina on passiivinen, lineaarinen ja vaihe. Passiivinen tila on oletustila. Käynnistystila Käynnistystilan vaihtoehtoina ovat % ja Pa. Oletusasetus on Pa. Käynnistystasot Optimizer valvoo järjestelmää koko ajan määrittääkseen, onko ilmankäsittelykone käynnissä ja toimiiko järjestelmä normaalisti. Tämä tehdään laskemalla järjestelmän kokonaisilmavirta ja valvomalla painepeltien painetta. Kun kokonaisilmavirta on suurempi kuin Virtauksen käynnistystaso tai paine on suurempi kuin Paineen käynnistystaso, Optimizer käynnistää Käynnistystilan. Järjestelmän suojaamiseksi asetetaan muuttujia: Käynnistystaso estää tahattomat käynnistykset, ja siksi arvoiksi ei saa asettaa 0 ja niiden on oltava suurempia kuin vastaavat Pysäytystasot. Kone Pa Oletus 10 Alue Kone l/s Oletus 40 Alue Pysäytystasot Optimizer pysäyttää säätämisen, kun sekä kokonaisilmavirta alittaa arvon Virtauksen pysäytystaso että paine alittaa arvon Paineen pysäytystaso. Arvot riippuvat järjestelmän koosta. Muuttujat asetetaan järjestelmän suojaamiseksi. Muussa tapauksessa ohjaussignaali kasvaa maksimiarvoonsa, kun ilmankäsittelykone ei ole käynnissä. Arvoiksi ei saa asettaa 0 l/s ja niiden on oltava pienempiä kuin vastaavat Käynnistystasot. Paineen pysäytystaso Kone Pa Oletus 0 Alue Virtauksen pysäytystaso Kone l/s Oletus 0 Alue Käynnistysviive Kun Optimizer siirtyy käynnistystilaan, ajastin käynnistyy.kun ajastin saavuttaa arvon Käynnistysviive, ilmankäsittelykoneeseen lähetetään vakio Käynnistyksen asetusarvo. Kun ajastin ylittää viivearvon, normaali optimointi alkaa. Käynnistysviiveen on oltava pidempi kuin aika, jonka ilmankäsittelykone tarvitsee Käynnistyksen asetusarvojen (ks. alla) saavuttamiseen. Muussa tapauksessa voi esiintyä ei-toivottua oskillointia käynnistyksen aikana. Kone Sekuntia Oletus 600 Alue Käynnistyksen asetusarvo, protokolla/käynnistyksen asetusarvo, IO Käynnistyksen aikana säätöarvo Optimizerista ilmankäsittelykoneeseen pidetään vakiossa Käynnistyksen asetusarvossa. Jos käytät protokolla-arvoja, valitse käynnistystilaksi Pa. Kun käynnistystila = Pa Kone Pa Oletus 50 Alue Jos käytät analogista lähtöä, valitse käynnistystilaksi prosentti. Kun käynnistystila = % Kone % Oletus 20 Alue Asetusarvo on valittava läheltä nimellistä toimintaarvoa. Asetusarvon valinta läheltä toiminta-arvoa lyhentää aikaa, jossa järjestelmä saavuttaa vakauden. Käynnistyksen tarkan asetusarvon asettaminen ei kuitenkaan ole välttämätöntä. saavuttaa lopulta optimaalisen toiminta-arvon. Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

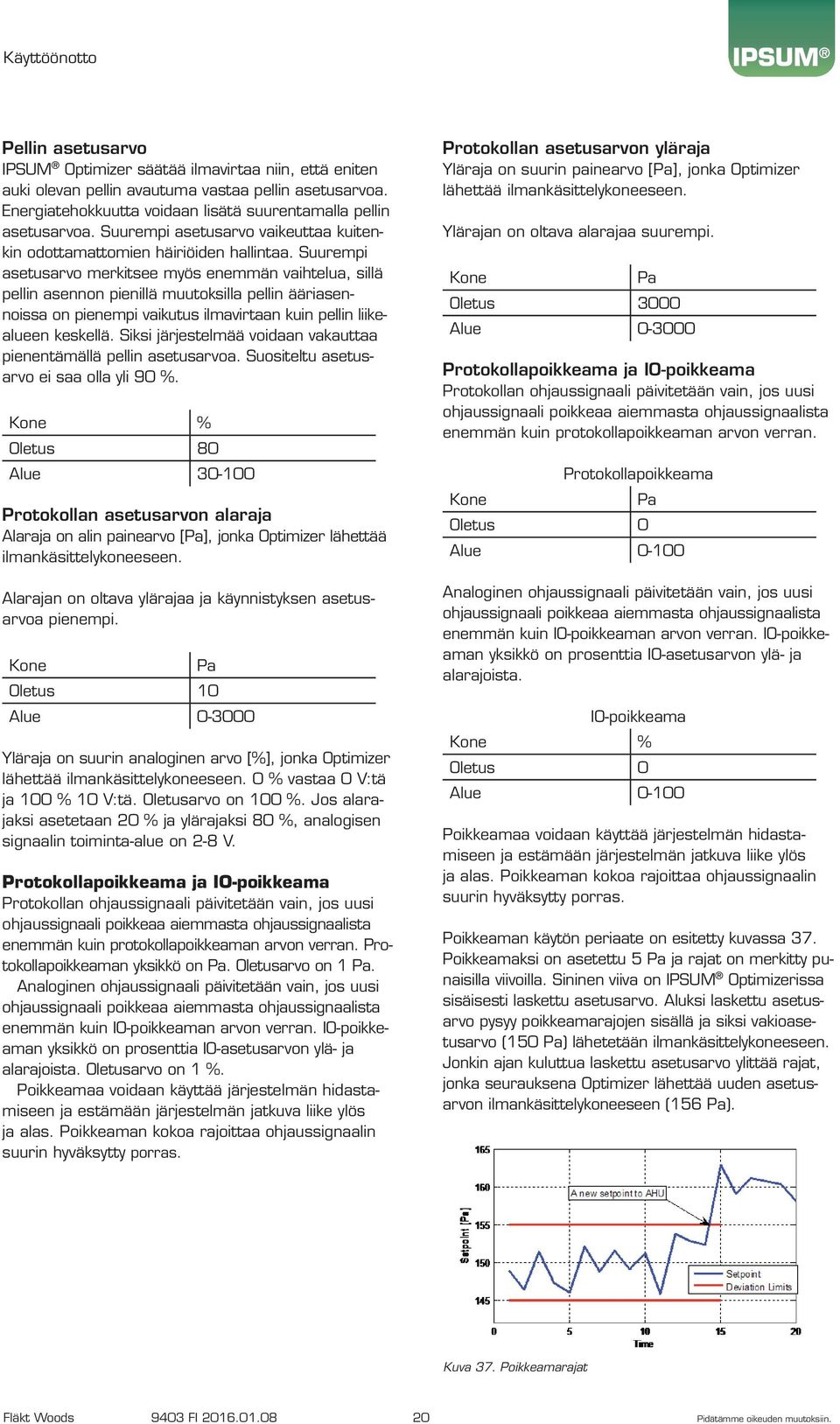

20 Pellin asetusarvo Optimizer säätää ilmavirtaa niin, että eniten auki olevan pellin avautuma vastaa pellin asetusarvoa. Energiatehokkuutta voidaan lisätä suurentamalla pellin asetusarvoa. Suurempi asetusarvo vaikeuttaa kuitenkin odottamattomien häiriöiden hallintaa. Suurempi asetusarvo merkitsee myös enemmän vaihtelua, sillä pellin asennon pienillä muutoksilla pellin ääriasennoissa on pienempi vaikutus ilmavirtaan kuin pellin liikealueen keskellä. Siksi järjestelmää voidaan vakauttaa pienentämällä pellin asetusarvoa. Suositeltu asetusarvo ei saa olla yli 90 %. Kone % Oletus 80 Alue Protokollan asetusarvon alaraja Alaraja on alin painearvo [Pa], jonka Optimizer lähettää ilmankäsittelykoneeseen. Alarajan on oltava ylärajaa ja käynnistyksen asetusarvoa pienempi. Kone Pa Oletus 10 Alue Yläraja on suurin analoginen arvo [%], jonka Optimizer lähettää ilmankäsittelykoneeseen. 0 % vastaa 0 V:tä ja 100 % 10 V:tä. Oletusarvo on 100 %. Jos alarajaksi asetetaan 20 % ja ylärajaksi 80 %, analogisen signaalin toiminta-alue on 2-8 V. Protokollapoikkeama ja IO-poikkeama Protokollan ohjaussignaali päivitetään vain, jos uusi ohjaussignaali poikkeaa aiemmasta ohjaussignaalista enemmän kuin protokollapoikkeaman arvon verran. Protokollapoikkeaman yksikkö on Pa. Oletusarvo on 1 Pa. Analoginen ohjaussignaali päivitetään vain, jos uusi ohjaussignaali poikkeaa aiemmasta ohjaussignaalista enemmän kuin IO-poikkeaman arvon verran. IO-poikkeaman yksikkö on prosenttia IO-asetusarvon ylä- ja alarajoista. Oletusarvo on 1 %. Poikkeamaa voidaan käyttää järjestelmän hidastamiseen ja estämään järjestelmän jatkuva liike ylös ja alas. Poikkeaman kokoa rajoittaa ohjaussignaalin suurin hyväksytty porras. Protokollan asetusarvon yläraja Yläraja on suurin painearvo [Pa], jonka Optimizer lähettää ilmankäsittelykoneeseen. Ylärajan on oltava alarajaa suurempi. Kone Pa Oletus 3000 Alue Protokollapoikkeama ja IO-poikkeama Protokollan ohjaussignaali päivitetään vain, jos uusi ohjaussignaali poikkeaa aiemmasta ohjaussignaalista enemmän kuin protokollapoikkeaman arvon verran. Protokollapoikkeama Kone Pa Oletus 0 Alue Analoginen ohjaussignaali päivitetään vain, jos uusi ohjaussignaali poikkeaa aiemmasta ohjaussignaalista enemmän kuin IO-poikkeaman arvon verran. IO-poikkeaman yksikkö on prosenttia IO-asetusarvon ylä- ja alarajoista. IO-poikkeama Kone % Oletus 0 Alue Poikkeamaa voidaan käyttää järjestelmän hidastamiseen ja estämään järjestelmän jatkuva liike ylös ja alas. Poikkeaman kokoa rajoittaa ohjaussignaalin suurin hyväksytty porras. Poikkeaman käytön periaate on esitetty kuvassa 37. Poikkeamaksi on asetettu 5 Pa ja rajat on merkitty punaisilla viivoilla. Sininen viiva on Optimizerissa sisäisesti laskettu asetusarvo. Aluksi laskettu asetusarvo pysyy poikkeamarajojen sisällä ja siksi vakioasetusarvo (150 Pa) lähetetään ilmankäsittelykoneeseen. Jonkin ajan kuluttua laskettu asetusarvo ylittää rajat, jonka seurauksena Optimizer lähettää uuden asetusarvon ilmankäsittelykoneeseen (156 Pa). Kuva 37. Poikkeamarajat Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

21 IO-asetusarvon alaraja Alaraja on alin analoginen arvo [%], jonka Optimizer lähettää ilmankäsittelykoneeseen. 0% vastaa 0 V:tä ja 100% 10 V:tä. IO-alarajan on oltava IO-ylärajaa ja IO-käynnistyksen asetusarvoa pienempi. Kone % Oletus 0 Alue IO-asetusarvon yläraja Yläraja on suurin analoginen arvo [%], jonka Optimizer lähettää ilmankäsittelykoneeseen. 0% vastaa 0 V:tä ja 100% 10 V:tä. IO-ylärajan on oltava IO-alarajaa suurempi. Kone % Oletus 100 Alue Esimerkki: Jos IO-alarajaksi asetetaan 20 % ja ylärajaksi 80 %, analogisen signaalin toiminta-alue on 2-8 V Lineaarinen optimointitila P-vahvistus ja I-vahvistus ovat PI-algoritmin parametreja. Näillä parametreilla on suurin vaikutus optimoinnin vakauteen ja tehokkuuteen. Erilliset arvot voidaan asettaa tulo- ja poistoilmalle ja kun ilmavirtaa suurennetaan tai pienennetään. P-vahvistus PI-säätimen P-termi on suhteellinen vahvistus. Termi liittyy virran virhearvon suuruuteen. P-vahvistuksen suurentaminen saa optimoinnin reagoimaan aggressiivisemmin järjestelmässä tapahtuviin muutoksiin, mutta liian korkea P-vahvistus voi tehdä järjestelmästä epävakaan. Tuloilma P-vahvistuksen suurennuksen oletus 250 P-vahvistuksen pienennyksen oletus 200 Alue Poistoilma P-vahvistuksen suurennuksen oletus 250 P-vahvistuksen pienennyksen oletus 250 Alue I-vahvistus PI-säätimen I-termi on integraalinen vahvistus. Termi laskee kumulatiivisen virheen virheen suuruudesta ja kestosta. I-vahvistus tekee ohjaussilmukasta tarkemman poistamalla vakaan tilaan virheen. I-vahvistuksen suurentaminen poistaa vakaan tilan virheen nopeammin, mutta tuloksena voi olla arvon suurempi ylitys ja asettumisajan pidentyminen, jolloin järjestelmä on epävakaampi. Tuloilma I-vahvistuksen suurennuksen oletus 250 I-vahvistuksen pienennyksen oletus 200 Alue Poistoilma I-vahvistuksen suurennuksen oletus 250 I-vahvistuksen pienennyksen oletus 200 Alue Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

22 4.1.3 Vaiheoptimointitila Säätöväli ja IO-porras ovat vaihealgoritmin parametreja. Näillä parametreilla on suurin vaikutus optimoinnin vakauteen ja tehokkuuteen. Erilliset arvot voidaan asettaa tulo- ja poistoilmalle ja kun ilmavirtaa suurennetaan tai pienennetään. Säätöväli Kun aika edellisestä ohjaustoiminnosta on suurempi kuin Säätövälin arvo, suoritetaan uusi säätötoiminto. Huomaa, että säätöarvon pitäminen samana lasketaan myös säätötoiminnoksi. Mitä pienempi säätöväli on, sitä useammin säätö tehdään ja sitä nopeammin ohjaus reagoi. Jos säätöväli on kuitenkin lyhyempi kuin aika, jonka ilmankäsittelykone ja pellit tarvitsevat uuteen toimintapisteeseen pääsemiseen ja mukautumiseen, järjestelmästä saattaa tulla epävakaa. Kone Sekuntia Säätöväli ylös oletus 120 Säätöväli alas oletus 180 Alue IO-porras IO-porras on kooltaan kiinteä säätötoimenpide. Mitä suurempi IO-porras on, sitä nopeammin ohjaus reagoi vaihteleviin vaatimuksiin. Suurin hyväksyttävä säätötoimenpide määrittää portaan suurimman koon. Jos IO-porras valitaan liian suureksi, järjestelmä alkaa heilua asetusarvon ympärillä ei-toivotulla amplitudilla. Huomaa, että jos IO-porras on suurempi kuin IO-poikkeama, IO-poikkeama ohitetaan. Kone % Oletus 5 Alue Protokollaporras Protokollaporras on kooltaan kiinteä säätötoimenpide. Mitä suurempi protokollaporras on, sitä nopeammin ohjaus reagoi vaihteleviin vaatimuksiin. Suurin hyväksyttävä säätötoimenpide määrittää portaan suurimman koon. Jos protokollaporras valitaan liian suureksi, järjestelmä alkaa heilua asetusarvon ympärillä ei-toivotulla amplitudilla. Huomaa, että jos protokollaporras on suurempi kuin protokollapoikkeama, protokollapoikkeama ohitetaan. Kone Pa Oletus 5 Alue Lämpötilaoptimoinnin asetukset Lämpötilaoptimointi löytyy valikosta Admin -> Optimointiasetukset -> Lämpötila. Optimointi voidaan valita aktiiviseksi/passiiviseksi tarpeen mukaan Lämpötilaoptimoinnin periaate on, että tarkkailee jäähdytys- ja lämmityspyyntöjä järjestelmästä ja laskee niiden kokonaistarpeen. Kokonaistarpeen perusteella Optimizer säätää ilmankäsittelykoneen tuloilman lämpötilan asetusarvoa ja minimoi näin huoneiden lisälämmityksen tai -jäähdytyksen tarpeen. Lisäksi tämä saattaa vähentää huoneisiin vaadittavaa ilmavirtaa ja alentaa näin puhaltimen sähkönkulutusta entisestään. Kuva 38. Lämpötilaoptimoinnin asetusten päivittäminen Kuva 39 esittää yksinkertaistettua lämpötilan säätökaaviota. Lämpötilansäädölle on kolme toiminta-aluetta. Kukin säätöpiste määritetään kahdella säädettävällä muuttujalla: Tarve ja Asetusarvo. Muuttujat määrittävät käytettävän lämpötilakompensoinnin määrän. Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

23 Neutraalivyöhyke on alue, jossa optimointi tapahtuu ja joka on jäähdytyksen ja lämmityksen käynnistyspisteiden välissä. Neutraalivyöhykkeen analoginen lähtö on 5 V. Neutraalivyöhyke on merkitty kuvaan katkoviivalla. Lämmityksen optimointi alkaa, kun yhteenlaskettu tarve järjestelmästä on enemmän kuin Lämmityskompensoinnin käynnistystarve. Kun yhteenlaskettu tarve on yhtä suuri tai suurempi kuin Lämmityskompensoinnin pysäytystarve, säätöventtiili on maksimissaan. Analoginen lähtö on maksimissa 10 V. Lämpötilaa säädetään lineaarisesti näiden pisteiden välillä. Alue, jolla lämmityksen kompensointia käytetään, on merkitty kuvaan punaisella viivalla. Jäähdytyksen optimointi alkaa, kun yhteenlaskettu tarve järjestelmästä on enemmän kuin Jäähdytyskompensoinnin käynnistystarve. Kun yhteenlaskettu tarve on yhtä suuri tai suurempi kuin Jäähdytys-kompensoinnin pysäytystarve, säätöventtiili on minimissään. Analoginen lähtö on minimissä 0 V. Lämpötilaa säädetään lineaarisesti näiden pisteiden välillä. Alue, jolla jäähdytyksen kompensointia käytetään, on merkitty kuvaan 39 punaisella viivalla. Käynnistysviive Kun Optimizer kytkeytyy käynnistystilaan, ajastin käynnistyy. Käynnistyksen vakioasetusarvoa lähetetään ilmankäsittelykoneeseen, kunnes ajastin saavuttaa Käynnistysviiveen arvon. Kun ajastin ohittaa Käynnistysviiveen, alkaa normaali optimointi. Käynnistysviiveen on oltava pidempi kuin aika, jonka ilmankäsittelykone tarvitsee Käynnistyksen asetusarvojen (ks. alla) saavuttamiseen. Muussa tapauksessa voi esiintyä eitoivottua huojuntaa käynnistyksen aikana. Kone Sekuntia Oletus 600 Alue Lämmityskompensoinnin käynnistystarve ja Lämmityskompensoinnin pysäytystarve Optimizer käynnistää lämpötilan säädön, kun yhteenlaskettu lämmitystarve on suurempi kuin Lämmityskompensoinnin käynnistystarve. Suurin kompensointi saavutetaan, kun yhteenlaskettu tarve on suurempi kuin Lämmityskompensoinnin pysäytystarve. Huomaa, että Lämmityskompensoinnin pysäytystarpeen on oltava suurempi kuin Lämmityskompensoinnin käynnistystarve. Kone % Oletus käynnistys 60 Oletus pysäytys 85 Alue Kuva 39. Lämpötilaoptimoinnin säätökaavio Käynnistyksen asetusarvo Optimizerin lämpötilan asetusarvon lähtö pidetään vakiossa Käynnistyksen asetusarvossa, kunnes normaali säätö alkaa. Käynnistyksen asetusarvo on valittava läheltä nimellistä toiminta-arvoa. Tämä lyhentää aikaa vakaan järjestelmän saavuttamiseksi. Arvo on asetettava pienemmäksi kuin Lämmityskompensoinnin käynnistyslämpötila ja suuremmaksi kuin Jäähdytyskompensoinnin käynnistyslämpötila. Kone C Oletus 18 Alue Jäähdytyskompensoinnin pysäytystarve ja Jäähdytyskompensoinnin käynnistystarve Optimizer käynnistää lämpötilan säädön, kun yhteenlaskettu jäähdytystarve on suurempi Jäähdytyskompensoinnin käynnistystarve. Suurin kompensointi saavutetaan, kun yhteenlaskettu tarve on pienempi kuin Jäähdytyskompensoinnin pysäytystarve. Huomaa, että Jäähdytyskompensoinnin pysäytystarpeen on oltava suurempi kuin Jäähdytyskompensoinnin käynnistystarve. Kone % Oletus käynnistys 40 Oletus pysäytys 75 Alue Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

24 Jäähdytyksen pysäytyksen asetusarvo ja Jäähdytyksen käynnistyksen asetusarvo Jäähdytyksen käynnistyksen asetusarvo määrittää tuloilman lämpötilan asetusarvon, kun kokonaistarve on yhtä kuin Jäähdytyskompensoinnin käynnistystarve. Jäähdytyksen pysäytyksen asetusarvo määrittää tuloilman lämpötilan asetusarvon, kun kokonaistarve on yhtä kuin Jäähdytyskompensoinnin pysäytystarve. Lämpötilan asetusarvoa säädetään lineaarisesti käynnistys- ja pysäytysarvojen välillä. Arvon määrittävät suoran linjan pisteiden välillä ja määrittävät siksi, kuinka paljon kompensointia käytetään. Analoginen lähtö on asteitettu niin, että Jäähdytyksen käynnistyksen asetusarvo vastaa 5 V:tä ja Jäähdytyksen pysäytyksen asetusarvo 0 V:tä. Jäähdytyksen pysäytyksen asetusarvo on oltava pienempi kuin Jäähdytyksen käynnistyksen asetusarvo. Kone C Oletus käynnistys 16 Oletus pysäytys 12 Alue Lämmityskompensoinnin pysäytyksen asetusarvo ja Lämmityskompensoinnin käynnistyksen asetusarvo Lämmityksen käynnistyksen asetusarvo määrittää tuloilman lämpötilan asetusarvon, kun kokonaistarve on yhtä kuin Lämmityskompensoinnin käynnistystarve. Lämmityksen pysäytyksen asetusarvo määrittää tuloilman lämpötilan asetusarvon, kun kokonaistarve on yhtä kuin Lämmityskompensoinnin pysäytystarve. Lämpötilan asetusarvoa säädetään lineaarisesti pysäytys- ja käynnistysarvojen välillä. Arvon määrittävät suoran linjan pisteiden välillä ja määrittävät siksi, kuinka paljon kompensointia käytetään. Analoginen lähtö on asteitettu niin, että Lämmityksen käynnistyksen asetusarvo vastaa 5 V:tä ja Lämmityksen pysäytyksen asetusarvo 10 V:tä. Lämmityksen pysäytyksen asetusarvon on oltava pienempi kuin Lämmityksen käynnistyksen asetusarvo. Kone C Oletus käynnistys 22 Oletus pysäytys 29 Alue Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.

25 5. Järjestelmän skannaus Seuraavaksi on suoritettava täydellinen järjestelmäskannaus. Tämä tarkistaa järjestelmän ja merkitsee mahdolliset ristiriidat tai virheet tiedonsiirrossa, osoitteissa, käytetyissä komponenteissa, komponenttien sijainnissa jne. Tarkistusvaihtoehdot näytetään napsauttamalla oikeaa hiiripainiketta Yhteenveto-välilehdellä puun kohteessa Ei määritetty, ks. kuva 40. Toimenpide valitaan napsauttamalla hiiren vasemmalla painikkeella haluttua vaihtoehtoa. Huomaa, että Ei määritetyn tilalle vaihtuu Koti, kun ensimmäinen täysi tarkistus on tehty. Kuva 40. Järjestelmäskannauksen käynnistäminen näyttää tarkistustulosten ikkunan, kun järjestelmän tarkistus on suoritettu. Tarkista, että kaikki laitteet löytyivät, korjaa mahdolliset virheet ja skannaa järjestelmä uudelleen, jos ongelmia löytyi. Järjestelmä on käyttövalmis, jos virheitä ei löytynyt ja kaikki laitteet löydettiin järjestelmästä. Katso seuraavaksi Käyttö- ja huoltokäsikirjasta, miten web-näkymä mukautetaan ja miten järjestelmään asennettujen tuotteiden asetuksia säädetään käyttämällä web-sivua. Kuva 41. Järjestelmän skannauksen tulokset Fläkt Woods 9403 FI Pidätämme oikeuden muutoksiin.
