1 HPK 200S Asennus- ja käyttöohjeet Suomi Hydraulitorni, johon sisältyy lämpöpumpun ohjausyksikkö Tilausnro: FD 8902

2

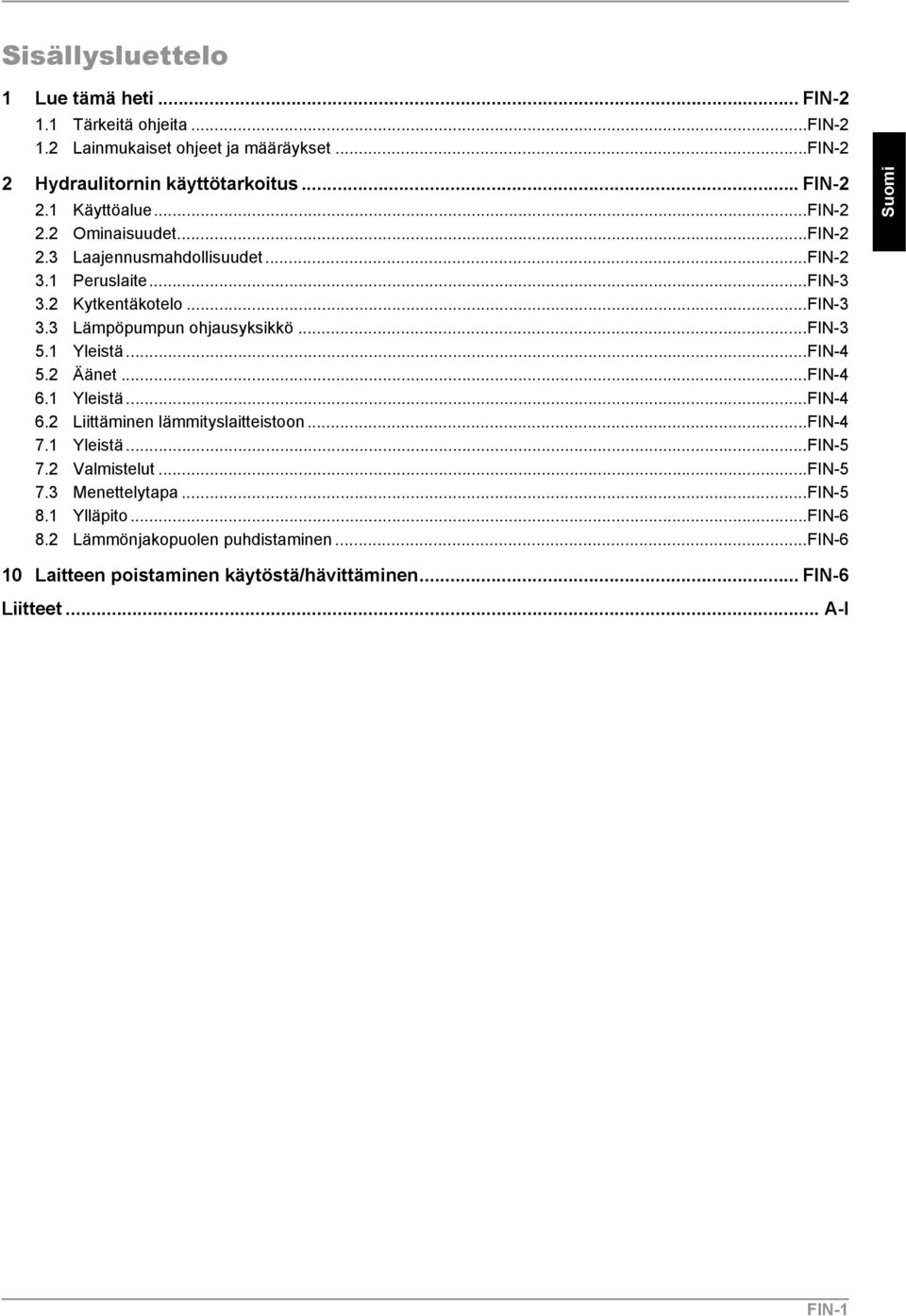

3 Sisällysluettelo 1 Lue tämä heti... FIN Tärkeitä ohjeita...fin Lainmukaiset ohjeet ja määräykset...fin-2 2 Hydraulitornin käyttötarkoitus...fin Käyttöalue...FIN Ominaisuudet...FIN Laajennusmahdollisuudet...FIN Peruslaite...FIN Kytkentäkotelo...FIN Lämpöpumpun ohjausyksikkö...fin Yleistä...FIN Äänet...FIN Yleistä...FIN Liittäminen lämmityslaitteistoon...fin Yleistä...FIN Valmistelut...FIN Menettelytapa...FIN Ylläpito...FIN Lämmönjakopuolen puhdistaminen...fin-6 Suomi 10 Laitteen poistaminen käytöstä/hävittäminen... FIN-6... A-I FIN-1

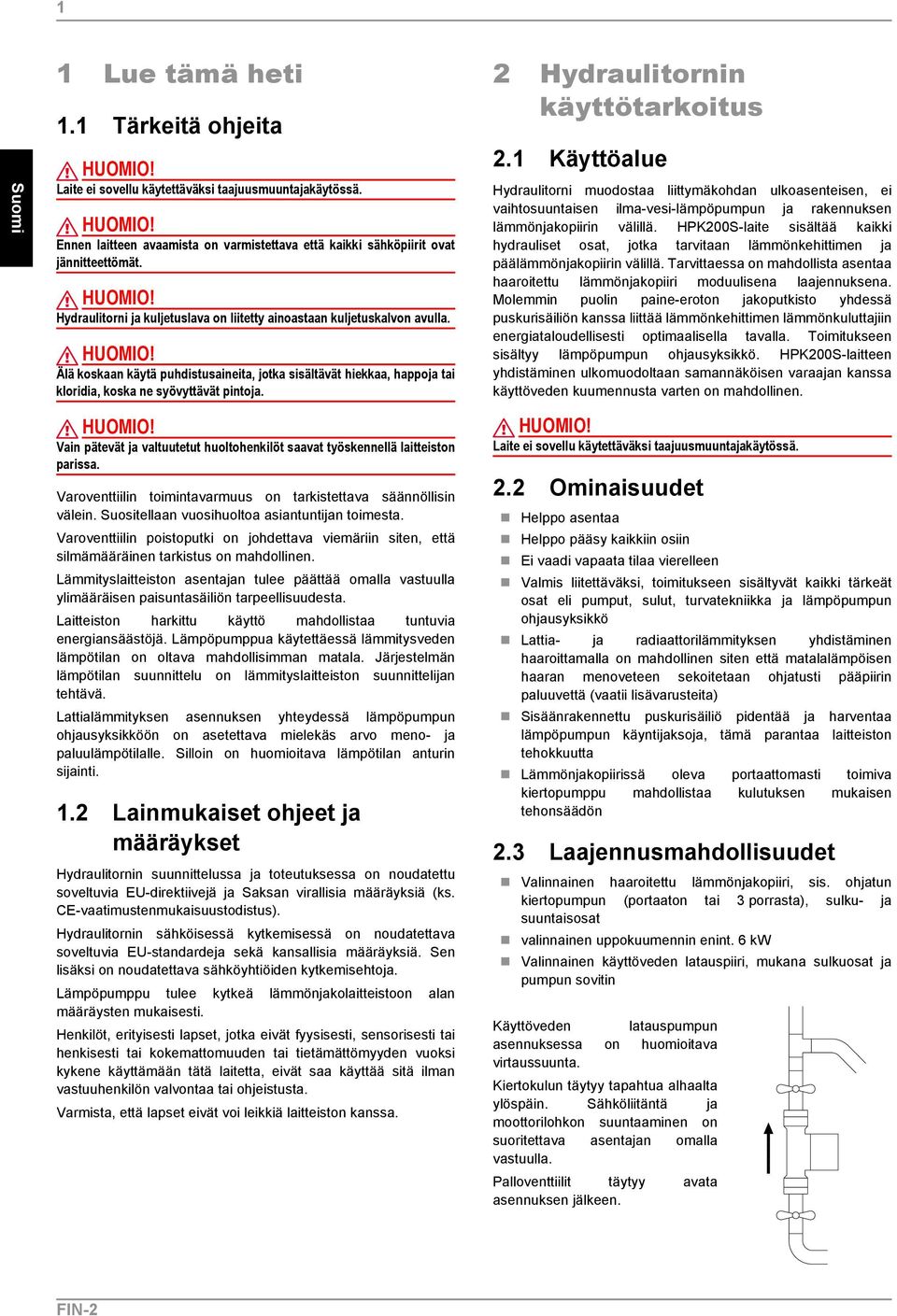

4 1 Suomi 1 Lue tämä heti 1.1 Tärkeitä ohjeita HUOMIO! Laite ei sovellu käytettäväksi taajuusmuuntajakäytössä. HUOMIO! Ennen laitteen avaamista on varmistettava että kaikki sähköpiirit ovat jännitteettömät. HUOMIO! Hydraulitorni ja kuljetuslava on liitetty ainoastaan kuljetuskalvon avulla. HUOMIO! Älä koskaan käytä puhdistusaineita, jotka sisältävät hiekkaa, happoja tai kloridia, koska ne syövyttävät pintoja. 2 Hydraulitornin käyttötarkoitus 2.1 Käyttöalue Hydraulitorni muodostaa liittymäkohdan ulkoasenteisen, ei vaihtosuuntaisen ilma-vesi-lämpöpumpun ja rakennuksen lämmönjakopiirin välillä. HPK200S-laite sisältää kaikki hydrauliset osat, jotka tarvitaan lämmönkehittimen ja päälämmönjakopiirin välillä. Tarvittaessa on mahdollista asentaa haaroitettu lämmönjakopiiri moduulisena laajennuksena. Molemmin puolin paine-eroton jakoputkisto yhdessä puskurisäiliön kanssa liittää lämmönkehittimen lämmönkuluttajiin energiataloudellisesti optimaalisella tavalla. Toimitukseen sisältyy lämpöpumpun ohjausyksikkö. HPK200S-laitteen yhdistäminen ulkomuodoltaan samannäköisen varaajan kanssa käyttöveden kuumennusta varten on mahdollinen. HUOMIO! Vain pätevät ja valtuutetut huoltohenkilöt saavat työskennellä laitteiston parissa. Varoventtiilin toimintavarmuus on tarkistettava säännöllisin välein. Suositellaan vuosihuoltoa asiantuntijan toimesta. Varoventtiilin poistoputki on johdettava viemäriin siten, että silmämääräinen tarkistus on mahdollinen. Lämmityslaitteiston asentajan tulee päättää omalla vastuulla ylimääräisen paisuntasäiliön tarpeellisuudesta. Laitteiston harkittu käyttö mahdollistaa tuntuvia energiansäästöjä. Lämpöpumppua käytettäessä lämmitysveden lämpötilan on oltava mahdollisimman matala. Järjestelmän lämpötilan suunnittelu on lämmityslaitteiston suunnittelijan tehtävä. Lattialämmityksen asennuksen yhteydessä lämpöpumpun ohjausyksikköön on asetettava mielekäs arvo meno- ja paluulämpötilalle. Silloin on huomioitava lämpötilan anturin sijainti. 1.2 Lainmukaiset ohjeet ja määräykset Hydraulitornin suunnittelussa ja toteutuksessa on noudatettu soveltuvia EU-direktiivejä ja Saksan virallisia määräyksiä (ks. CE-vaatimustenmukaisuustodistus). Hydraulitornin sähköisessä kytkemisessä on noudatettava soveltuvia EU-standardeja sekä kansallisia määräyksiä. Sen lisäksi on noudatettava sähköyhtiöiden kytkemisehtoja. Lämpöpumppu tulee kytkeä lämmönjakolaitteistoon alan määräysten mukaisesti. Henkilöt, erityisesti lapset, jotka eivät fyysisesti, sensorisesti tai henkisesti tai kokemattomuuden tai tietämättömyyden vuoksi kykene käyttämään tätä laitetta, eivät saa käyttää sitä ilman vastuuhenkilön valvontaa tai ohjeistusta. Varmista, että lapset eivät voi leikkiä laitteiston kanssa. HUOMIO! Laite ei sovellu käytettäväksi taajuusmuuntajakäytössä. 2.2 Ominaisuudet Helppo asentaa Helppo pääsy kaikkiin osiin Ei vaadi vapaata tilaa vierelleen Valmis liitettäväksi, toimitukseen sisältyvät kaikki tärkeät osat eli pumput, sulut, turvatekniikka ja lämpöpumpun ohjausyksikkö Lattia- ja radiaattorilämmityksen yhdistäminen haaroittamalla on mahdollinen siten että matalalämpöisen haaran menoveteen sekoitetaan ohjatusti pääpiirin paluuvettä (vaatii lisävarusteita) Sisäänrakennettu puskurisäiliö pidentää ja harventaa lämpöpumpun käyntijaksoja, tämä parantaa laitteiston tehokkuutta Lämmönjakopiirissä oleva portaattomasti toimiva kiertopumppu mahdollistaa kulutuksen mukaisen tehonsäädön 2.3 Laajennusmahdollisuudet Valinnainen haaroitettu lämmönjakopiiri, sis. ohjatun kiertopumpun (portaaton tai 3 porrasta), sulku- ja suuntaisosat valinnainen uppokuumennin enint. 6 kw Valinnainen käyttöveden latauspiiri, mukana sulkuosat ja pumpun sovitin Käyttöveden latauspumpun asennuksessa on huomioitava virtaussuunta. Kiertokulun täytyy tapahtua alhaalta ylöspäin. Sähköliitäntä ja moottorilohkon suuntaaminen on suoritettava asentajan omalla vastuulla. Palloventtiilit täytyy avata asennuksen jälkeen. FIN-2

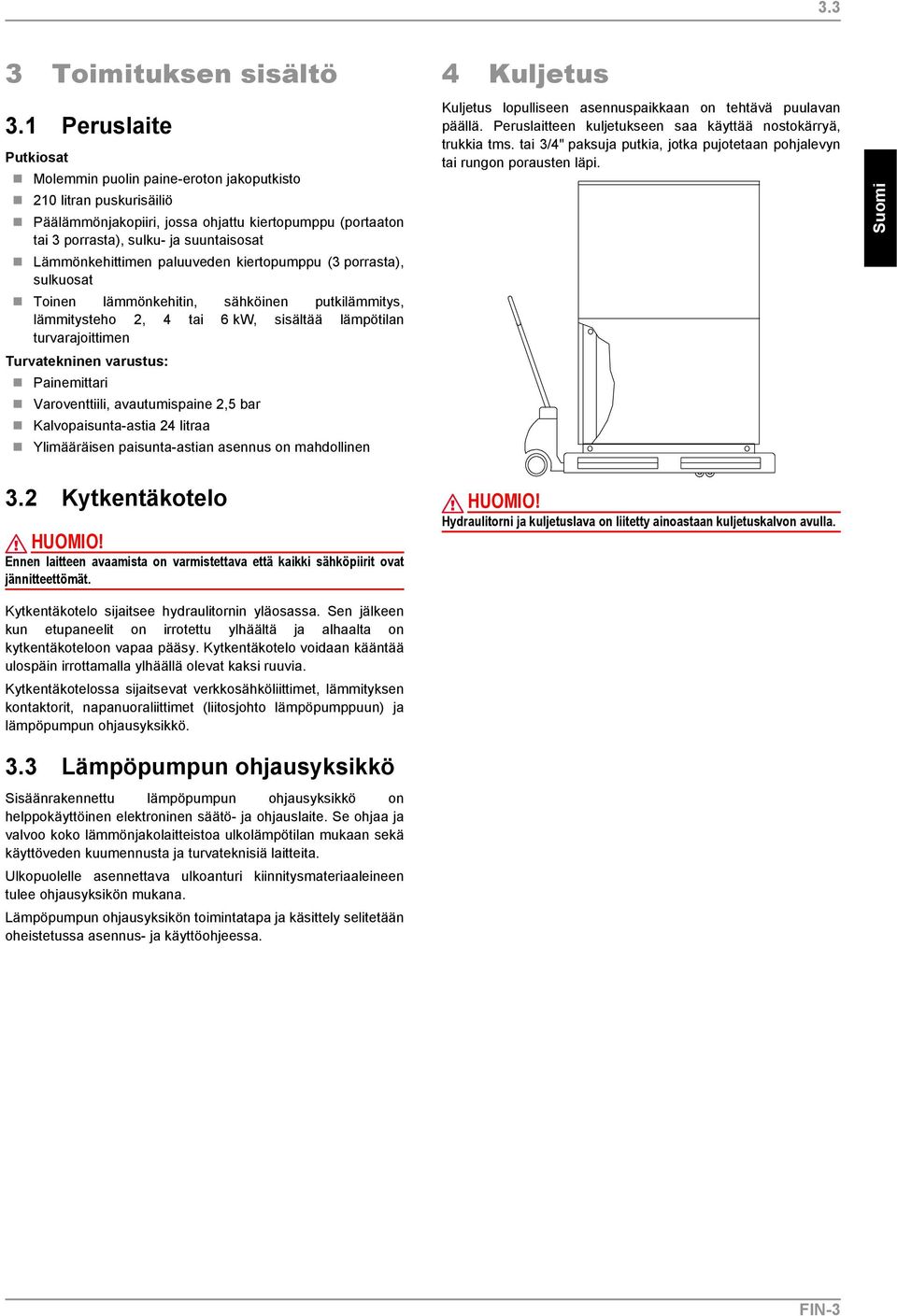

5 3.3 3 Toimituksen sisältö 4 Kuljetus 3.1 Peruslaite Putkiosat Molemmin puolin paine-eroton jakoputkisto 210 litran puskurisäiliö Päälämmönjakopiiri, jossa ohjattu kiertopumppu (portaaton tai 3 porrasta), sulku- ja suuntaisosat Lämmönkehittimen paluuveden kiertopumppu (3 porrasta), sulkuosat Toinen lämmönkehitin, sähköinen putkilämmitys, lämmitysteho 2, 4 tai 6 kw, sisältää lämpötilan turvarajoittimen Turvatekninen varustus: Painemittari Varoventtiili, avautumispaine 2,5 bar Kalvopaisunta-astia 24 litraa Ylimääräisen paisunta-astian asennus on mahdollinen Kuljetus lopulliseen asennuspaikkaan on tehtävä puulavan päällä. Peruslaitteen kuljetukseen saa käyttää nostokärryä, trukkia tms. tai 3/4" paksuja putkia, jotka pujotetaan pohjalevyn tai rungon porausten läpi. Suomi 3.2 Kytkentäkotelo HUOMIO! Ennen laitteen avaamista on varmistettava että kaikki sähköpiirit ovat jännitteettömät. Kytkentäkotelo sijaitsee hydraulitornin yläosassa. Sen jälkeen kun etupaneelit on irrotettu ylhäältä ja alhaalta on kytkentäkoteloon vapaa pääsy. Kytkentäkotelo voidaan kääntää ulospäin irrottamalla ylhäällä olevat kaksi ruuvia. Kytkentäkotelossa sijaitsevat verkkosähköliittimet, lämmityksen kontaktorit, napanuoraliittimet (liitosjohto lämpöpumppuun) ja lämpöpumpun ohjausyksikkö. 3.3 Lämpöpumpun ohjausyksikkö Sisäänrakennettu lämpöpumpun ohjausyksikkö on helppokäyttöinen elektroninen säätö- ja ohjauslaite. Se ohjaa ja valvoo koko lämmönjakolaitteistoa ulkolämpötilan mukaan sekä käyttöveden kuumennusta ja turvateknisiä laitteita. Ulkopuolelle asennettava ulkoanturi kiinnitysmateriaaleineen tulee ohjausyksikön mukana. Lämpöpumpun ohjausyksikön toimintatapa ja käsittely selitetään oheistetussa asennus- ja käyttöohjeessa. HUOMIO! Hydraulitorni ja kuljetuslava on liitetty ainoastaan kuljetuskalvon avulla. FIN-3

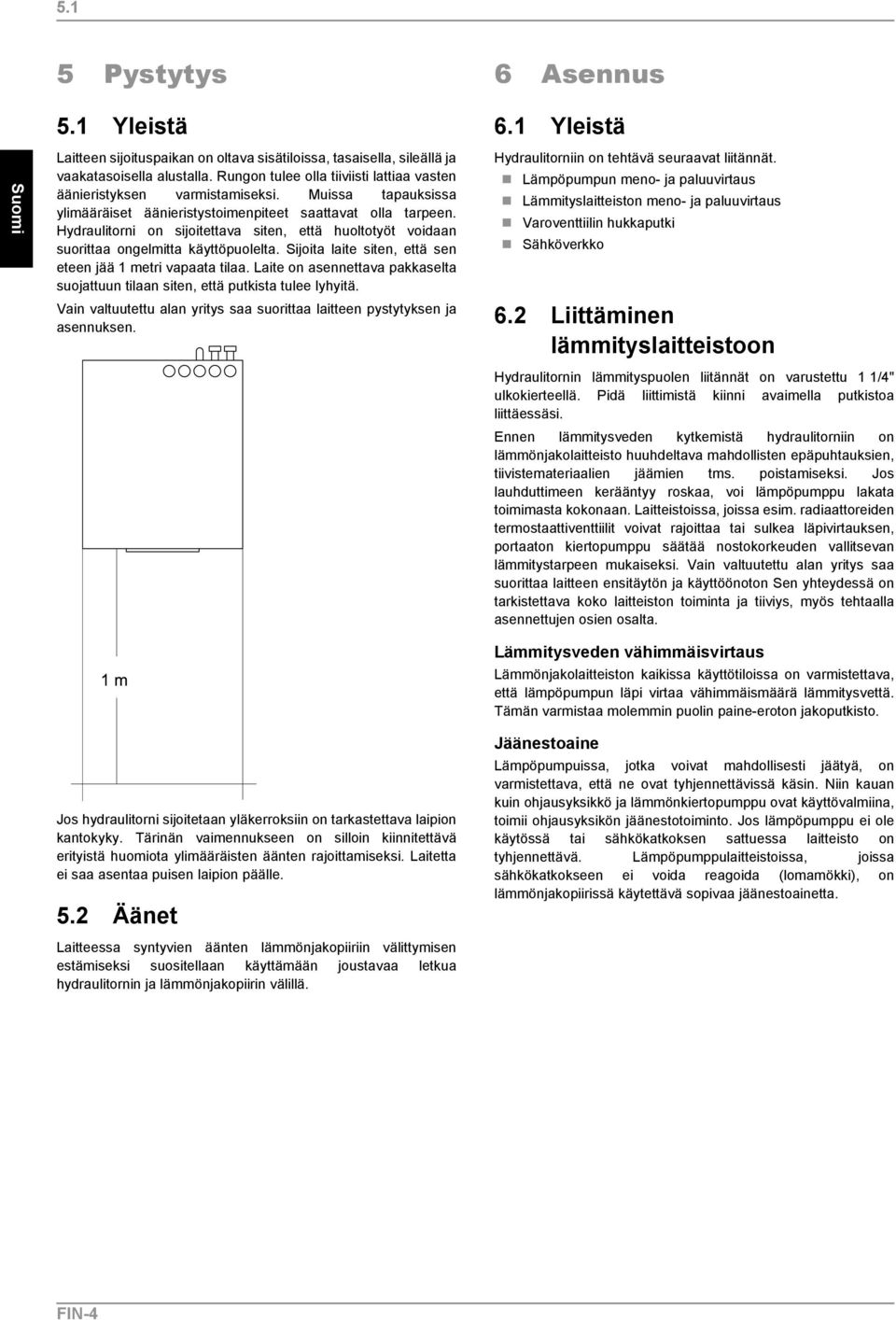

6 5.1 5 Pystytys 5.1 Yleistä 6 Asennus 6.1 Yleistä Suomi Laitteen sijoituspaikan on oltava sisätiloissa, tasaisella, sileällä ja vaakatasoisella alustalla. Rungon tulee olla tiiviisti lattiaa vasten äänieristyksen varmistamiseksi. Muissa tapauksissa ylimääräiset äänieristystoimenpiteet saattavat olla tarpeen. Hydraulitorni on sijoitettava siten, että huoltotyöt voidaan suorittaa ongelmitta käyttöpuolelta. Sijoita laite siten, että sen eteen jää 1 metri vapaata tilaa. Laite on asennettava pakkaselta suojattuun tilaan siten, että putkista tulee lyhyitä. Vain valtuutettu alan yritys saa suorittaa laitteen pystytyksen ja asennuksen. Hydraulitorniin on tehtävä seuraavat liitännät. Lämpöpumpun meno- ja paluuvirtaus Lämmityslaitteiston meno- ja paluuvirtaus Varoventtiilin hukkaputki Sähköverkko 6.2 Liittäminen lämmityslaitteistoon Jos hydraulitorni sijoitetaan yläkerroksiin on tarkastettava laipion kantokyky. Tärinän vaimennukseen on silloin kiinnitettävä erityistä huomiota ylimääräisten äänten rajoittamiseksi. Laitetta ei saa asentaa puisen laipion päälle. 5.2 Äänet Laitteessa syntyvien äänten lämmönjakopiiriin välittymisen estämiseksi suositellaan käyttämään joustavaa letkua hydraulitornin ja lämmönjakopiirin välillä. Hydraulitornin lämmityspuolen liitännät on varustettu 1 1/4" ulkokierteellä. Pidä liittimistä kiinni avaimella putkistoa liittäessäsi. Ennen lämmitysveden kytkemistä hydraulitorniin on lämmönjakolaitteisto huuhdeltava mahdollisten epäpuhtauksien, tiivistemateriaalien jäämien tms. poistamiseksi. Jos lauhduttimeen kerääntyy roskaa, voi lämpöpumppu lakata toimimasta kokonaan. Laitteistoissa, joissa esim. radiaattoreiden termostaattiventtiilit voivat rajoittaa tai sulkea läpivirtauksen, portaaton kiertopumppu säätää nostokorkeuden vallitsevan lämmitystarpeen mukaiseksi. Vain valtuutettu alan yritys saa suorittaa laitteen ensitäytön ja käyttöönoton Sen yhteydessä on tarkistettava koko laitteiston toiminta ja tiiviys, myös tehtaalla asennettujen osien osalta. Lämmitysveden vähimmäisvirtaus Lämmönjakolaitteiston kaikissa käyttötiloissa on varmistettava, että lämpöpumpun läpi virtaa vähimmäismäärä lämmitysvettä. Tämän varmistaa molemmin puolin paine-eroton jakoputkisto. Jäänestoaine Lämpöpumpuissa, jotka voivat mahdollisesti jäätyä, on varmistettava, että ne ovat tyhjennettävissä käsin. Niin kauan kuin ohjausyksikkö ja lämmönkiertopumppu ovat käyttövalmiina, toimii ohjausyksikön jäänestotoiminto. Jos lämpöpumppu ei ole käytössä tai sähkökatkoksen sattuessa laitteisto on tyhjennettävä. Lämpöpumppulaitteistoissa, joissa sähkökatkokseen ei voida reagoida (lomamökki), on lämmönjakopiirissä käytettävä sopivaa jäänestoainetta. FIN-4

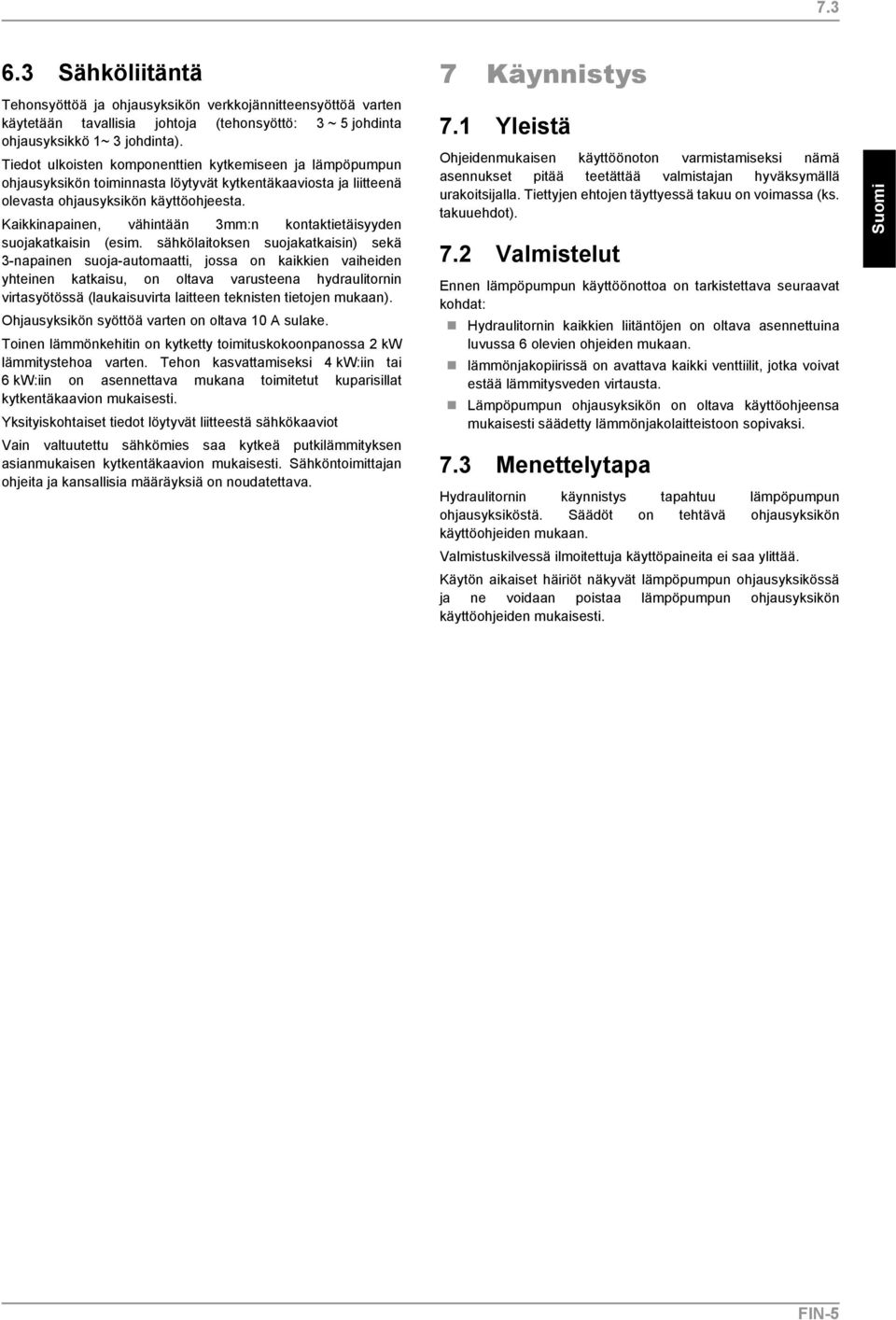

7 Sähköliitäntä Tehonsyöttöä ja ohjausyksikön verkkojännitteensyöttöä varten käytetään tavallisia johtoja (tehonsyöttö: 3 ~ 5 johdinta ohjausyksikkö 1~ 3 johdinta). Tiedot ulkoisten komponenttien kytkemiseen ja lämpöpumpun ohjausyksikön toiminnasta löytyvät kytkentäkaaviosta ja liitteenä olevasta ohjausyksikön käyttöohjeesta. Kaikkinapainen, vähintään 3mm:n kontaktietäisyyden suojakatkaisin (esim. sähkölaitoksen suojakatkaisin) sekä 3-napainen suoja-automaatti, jossa on kaikkien vaiheiden yhteinen katkaisu, on oltava varusteena hydraulitornin virtasyötössä (laukaisuvirta laitteen teknisten tietojen mukaan). Ohjausyksikön syöttöä varten on oltava 10 A sulake. Toinen lämmönkehitin on kytketty toimituskokoonpanossa 2 kw lämmitystehoa varten. Tehon kasvattamiseksi 4 kw:iin tai 6 kw:iin on asennettava mukana toimitetut kuparisillat kytkentäkaavion mukaisesti. Yksityiskohtaiset tiedot löytyvät liitteestä sähkökaaviot Vain valtuutettu sähkömies saa kytkeä putkilämmityksen asianmukaisen kytkentäkaavion mukaisesti. Sähköntoimittajan ohjeita ja kansallisia määräyksiä on noudatettava. 7 Käynnistys 7.1 Yleistä Ohjeidenmukaisen käyttöönoton varmistamiseksi nämä asennukset pitää teetättää valmistajan hyväksymällä urakoitsijalla. Tiettyjen ehtojen täyttyessä takuu on voimassa (ks. takuuehdot). 7.2 Valmistelut Ennen lämpöpumpun käyttöönottoa on tarkistettava seuraavat kohdat: Hydraulitornin kaikkien liitäntöjen on oltava asennettuina luvussa 6 olevien ohjeiden mukaan. lämmönjakopiirissä on avattava kaikki venttiilit, jotka voivat estää lämmitysveden virtausta. Lämpöpumpun ohjausyksikön on oltava käyttöohjeensa mukaisesti säädetty lämmönjakolaitteistoon sopivaksi. 7.3 Menettelytapa Hydraulitornin käynnistys tapahtuu lämpöpumpun ohjausyksiköstä. Säädöt on tehtävä ohjausyksikön käyttöohjeiden mukaan. Valmistuskilvessä ilmoitettuja käyttöpaineita ei saa ylittää. Käytön aikaiset häiriöt näkyvät lämpöpumpun ohjausyksikössä ja ne voidaan poistaa lämpöpumpun ohjausyksikön käyttöohjeiden mukaisesti. Suomi FIN-5

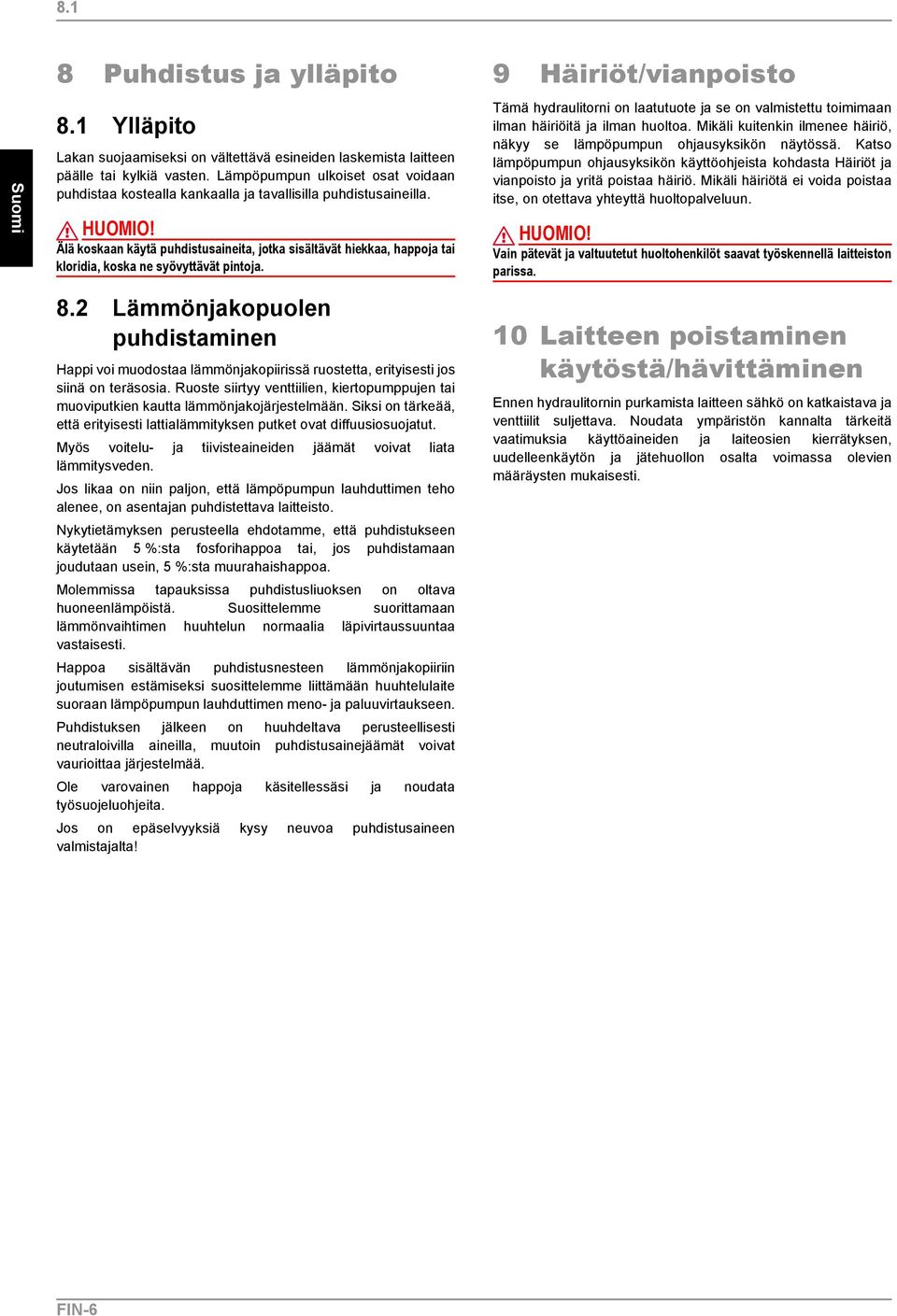

8 8.1 Suomi 8 Puhdistus ja ylläpito 8.1 Ylläpito Lakan suojaamiseksi on vältettävä esineiden laskemista laitteen päälle tai kylkiä vasten. Lämpöpumpun ulkoiset osat voidaan puhdistaa kostealla kankaalla ja tavallisilla puhdistusaineilla. HUOMIO! Älä koskaan käytä puhdistusaineita, jotka sisältävät hiekkaa, happoja tai kloridia, koska ne syövyttävät pintoja. 9 Häiriöt/vianpoisto Tämä hydraulitorni on laatutuote ja se on valmistettu toimimaan ilman häiriöitä ja ilman huoltoa. Mikäli kuitenkin ilmenee häiriö, näkyy se lämpöpumpun ohjausyksikön näytössä. Katso lämpöpumpun ohjausyksikön käyttöohjeista kohdasta Häiriöt ja vianpoisto ja yritä poistaa häiriö. Mikäli häiriötä ei voida poistaa itse, on otettava yhteyttä huoltopalveluun. HUOMIO! Vain pätevät ja valtuutetut huoltohenkilöt saavat työskennellä laitteiston parissa. 8.2 Lämmönjakopuolen puhdistaminen Happi voi muodostaa lämmönjakopiirissä ruostetta, erityisesti jos siinä on teräsosia. Ruoste siirtyy venttiilien, kiertopumppujen tai muoviputkien kautta lämmönjakojärjestelmään. Siksi on tärkeää, että erityisesti lattialämmityksen putket ovat diffuusiosuojatut. Myös voitelu- ja tiivisteaineiden jäämät voivat liata lämmitysveden. Jos likaa on niin paljon, että lämpöpumpun lauhduttimen teho alenee, on asentajan puhdistettava laitteisto. Nykytietämyksen perusteella ehdotamme, että puhdistukseen käytetään 5 %:sta fosforihappoa tai, jos puhdistamaan joudutaan usein, 5 %:sta muurahaishappoa. Molemmissa tapauksissa puhdistusliuoksen on oltava huoneenlämpöistä. Suosittelemme suorittamaan lämmönvaihtimen huuhtelun normaalia läpivirtaussuuntaa vastaisesti. Happoa sisältävän puhdistusnesteen lämmönjakopiiriin joutumisen estämiseksi suosittelemme liittämään huuhtelulaite suoraan lämpöpumpun lauhduttimen meno- ja paluuvirtaukseen. Puhdistuksen jälkeen on huuhdeltava perusteellisesti neutraloivilla aineilla, muutoin puhdistusainejäämät voivat vaurioittaa järjestelmää. Ole varovainen happoja käsitellessäsi ja noudata työsuojeluohjeita. Jos on epäselvyyksiä kysy neuvoa puhdistusaineen valmistajalta! 10 Laitteen poistaminen käytöstä/hävittäminen Ennen hydraulitornin purkamista laitteen sähkö on katkaistava ja venttiilit suljettava. Noudata ympäristön kannalta tärkeitä vaatimuksia käyttöaineiden ja laiteosien kierrätyksen, uudelleenkäytön ja jätehuollon osalta voimassa olevien määräysten mukaisesti. FIN-6

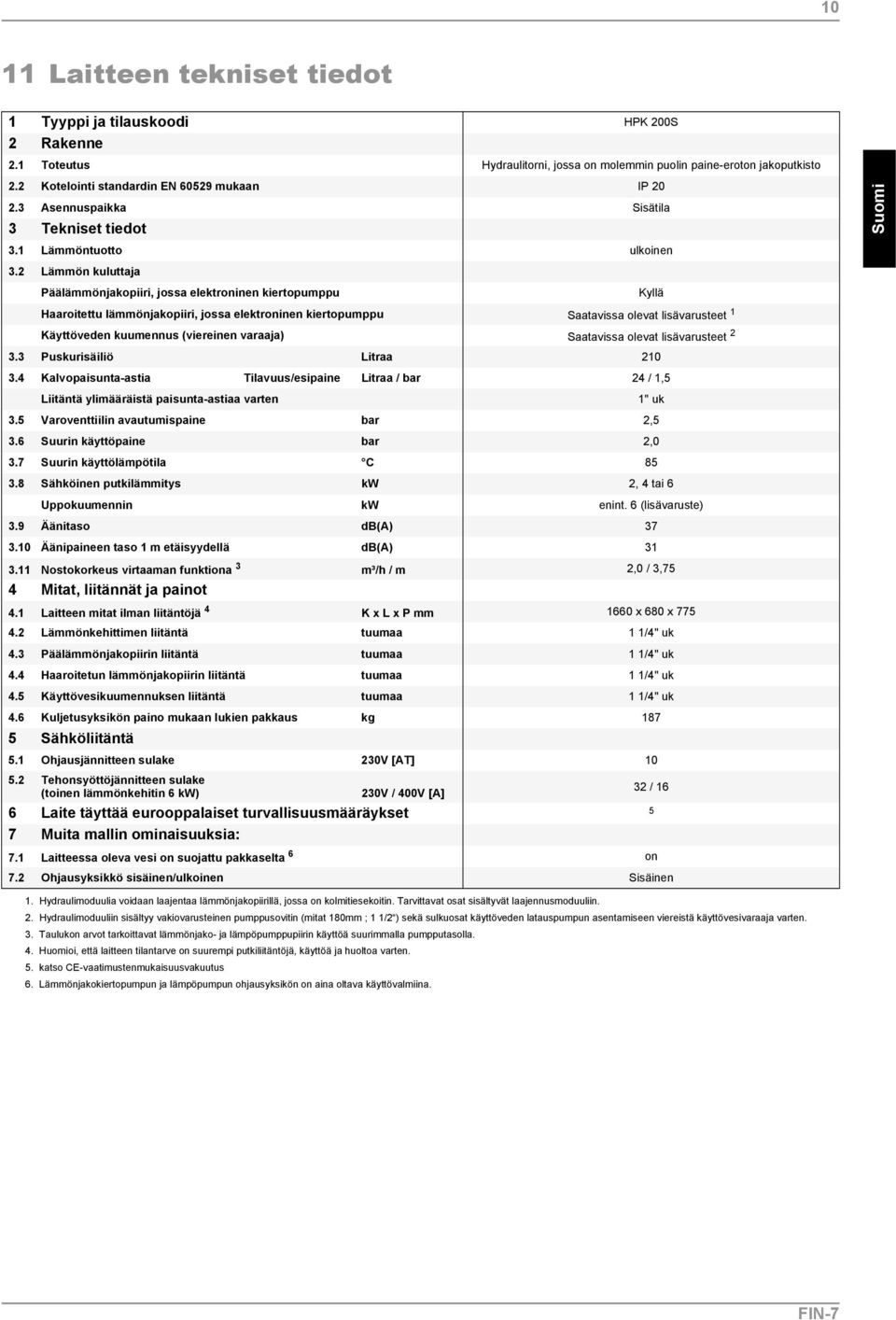

9 10 11 Laitteen tekniset tiedot 1 Tyyppi ja tilauskoodi HPK 200S 2 Rakenne 2.1 Toteutus Hydraulitorni, jossa on molemmin puolin paine-eroton jakoputkisto 2.2 Kotelointi standardin EN mukaan IP Asennuspaikka Sisätila 3 Tekniset tiedot Suomi 3.1 Lämmöntuotto ulkoinen 3.2 Lämmön kuluttaja Päälämmönjakopiiri, jossa elektroninen kiertopumppu Kyllä Haaroitettu lämmönjakopiiri, jossa elektroninen kiertopumppu Saatavissa olevat lisävarusteet 1 Käyttöveden kuumennus (viereinen varaaja) Saatavissa olevat lisävarusteet Puskurisäiliö Litraa Kalvopaisunta-astia Tilavuus/esipaine Litraa / bar 24 / 1,5 Liitäntä ylimääräistä paisunta-astiaa varten 1" uk 3.5 Varoventtiilin avautumispaine bar 2,5 3.6 Suurin käyttöpaine bar 2,0 3.7 Suurin käyttölämpötila C Sähköinen putkilämmitys kw 2, 4 tai 6 Uppokuumennin kw enint. 6 (lisävaruste) 3.9 Äänitaso db(a) Äänipaineen taso 1 m etäisyydellä db(a) Nostokorkeus virtaaman funktiona 3 m³/h / m 4 Mitat, liitännät ja painot 4.1 Laitteen mitat ilman liitäntöjä 4 K x L x P mm 2,0 / 3, x 680 x Lämmönkehittimen liitäntä tuumaa 1 1/4" uk 4.3 Päälämmönjakopiirin liitäntä tuumaa 1 1/4" uk 4.4 Haaroitetun lämmönjakopiirin liitäntä tuumaa 1 1/4" uk 4.5 Käyttövesikuumennuksen liitäntä tuumaa 1 1/4" uk 4.6 Kuljetusyksikön paino mukaan lukien pakkaus kg Sähköliitäntä 5.1 Ohjausjännitteen sulake 230V [AT] Tehonsyöttöjännitteen sulake (toinen lämmönkehitin 6 kw) 230V / 400V [A] 6 Laite täyttää eurooppalaiset turvallisuusmääräykset 5 7 Muita mallin ominaisuuksia: 7.1 Laitteessa oleva vesi on suojattu pakkaselta 6 1. Hydraulimoduulia voidaan laajentaa lämmönjakopiirillä, jossa on kolmitiesekoitin. Tarvittavat osat sisältyvät laajennusmoduuliin. 2. Hydraulimoduuliin sisältyy vakiovarusteinen pumppusovitin (mitat 180mm ; 1 1/2 ) sekä sulkuosat käyttöveden latauspumpun asentamiseen viereistä käyttövesivaraaja varten. 3. Taulukon arvot tarkoittavat lämmönjako- ja lämpöpumppupiirin käyttöä suurimmalla pumpputasolla. 4. Huomioi, että laitteen tilantarve on suurempi putkiliitäntöjä, käyttöä ja huoltoa varten. 5. katso CE-vaatimustenmukaisuusvakuutus 32 / Ohjausyksikkö sisäinen/ulkoinen Sisäinen 6. Lämmönjakokiertopumpun ja lämpöpumpun ohjausyksikön on aina oltava käyttövalmiina. on FIN-7

10 10 Suomi FIN-8

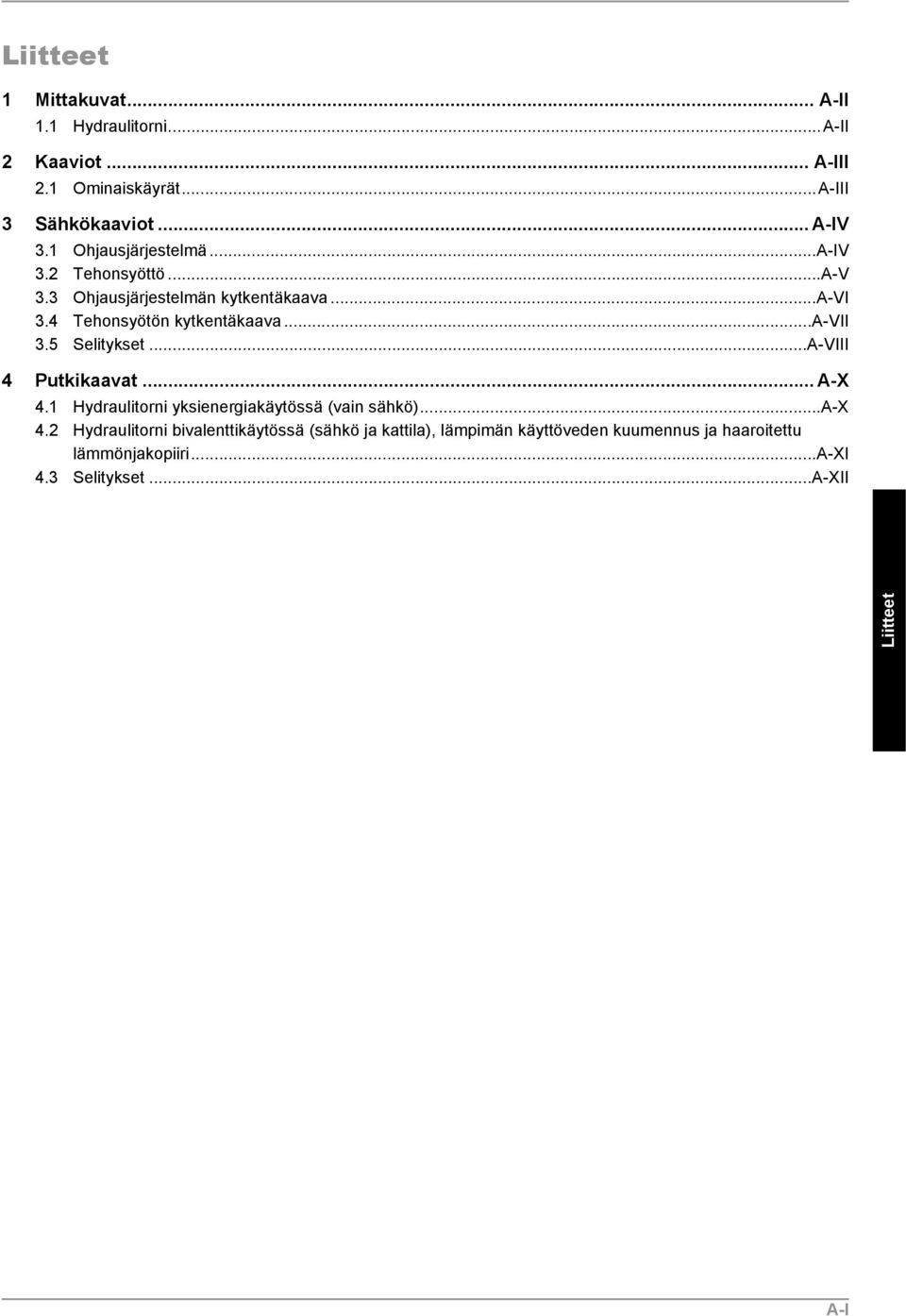

11 1 Mittakuvat... A-II 1.1 Hydraulitorni...A-II 2 Kaaviot... A-III 2.1 Ominaiskäyrät...A-III 3 Sähkökaaviot... A-IV 3.1 Ohjausjärjestelmä...A-IV 3.2 Tehonsyöttö...A-V 3.3 Ohjausjärjestelmän kytkentäkaava...a-vi 3.4 Tehonsyötön kytkentäkaava...a-vii 3.5 Selitykset...A-VIII 4 Putkikaavat... A-X 4.1 Hydraulitorni yksienergiakäytössä (vain sähkö)...a-x 4.2 Hydraulitorni bivalenttikäytössä (sähkö ja kattila), lämpimän käyttöveden kuumennus ja haaroitettu lämmönjakopiiri...a-xi 4.3 Selitykset...A-XII A-I

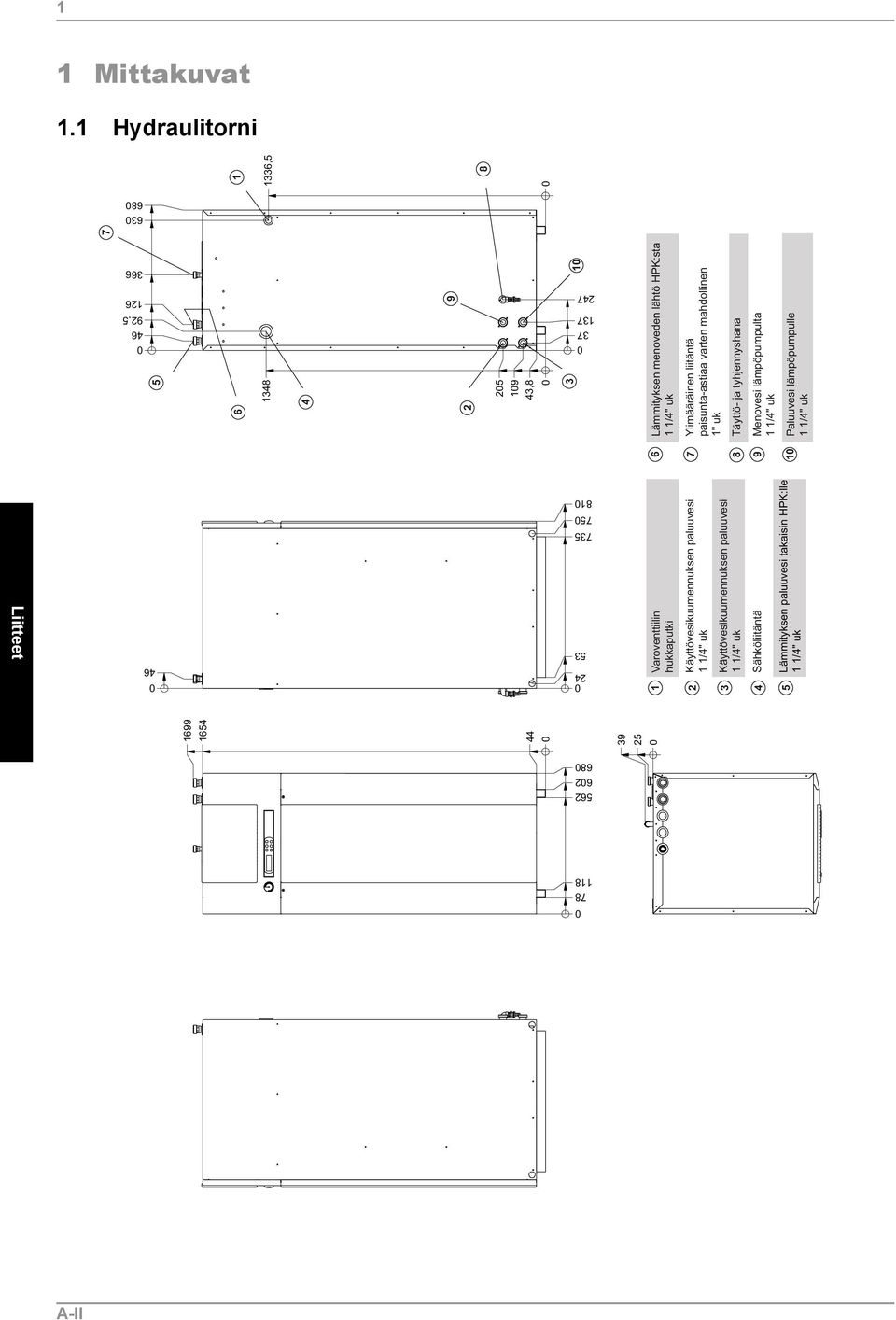

12 A-II 1 1 Mittakuvat 1.1 Hydraulitorni

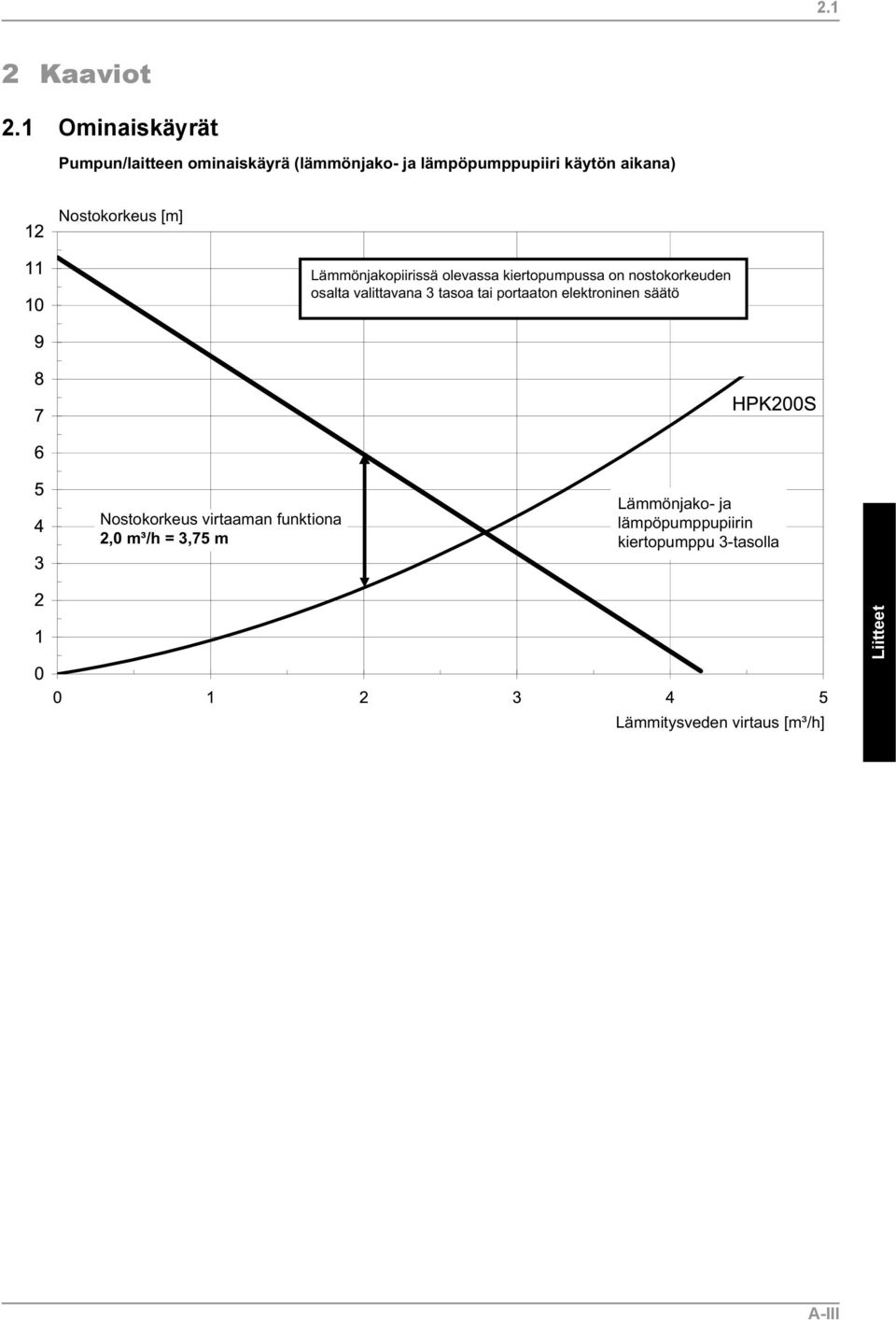

13 2.1 2 Kaaviot 2.1 Ominaiskäyrät A-III

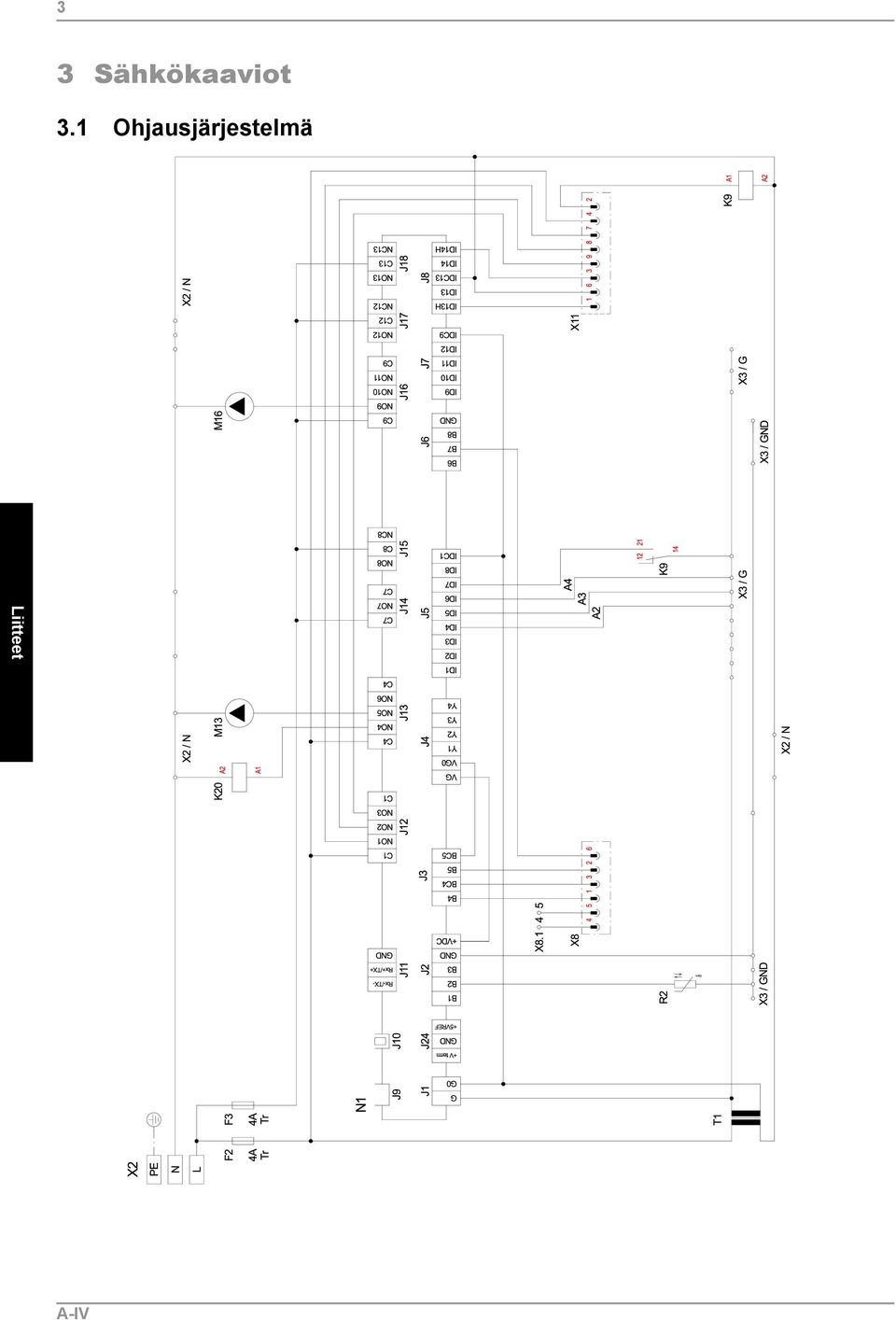

14 3 3 Sähkökaaviot 3.1 Ohjausjärjestelmä A-IV

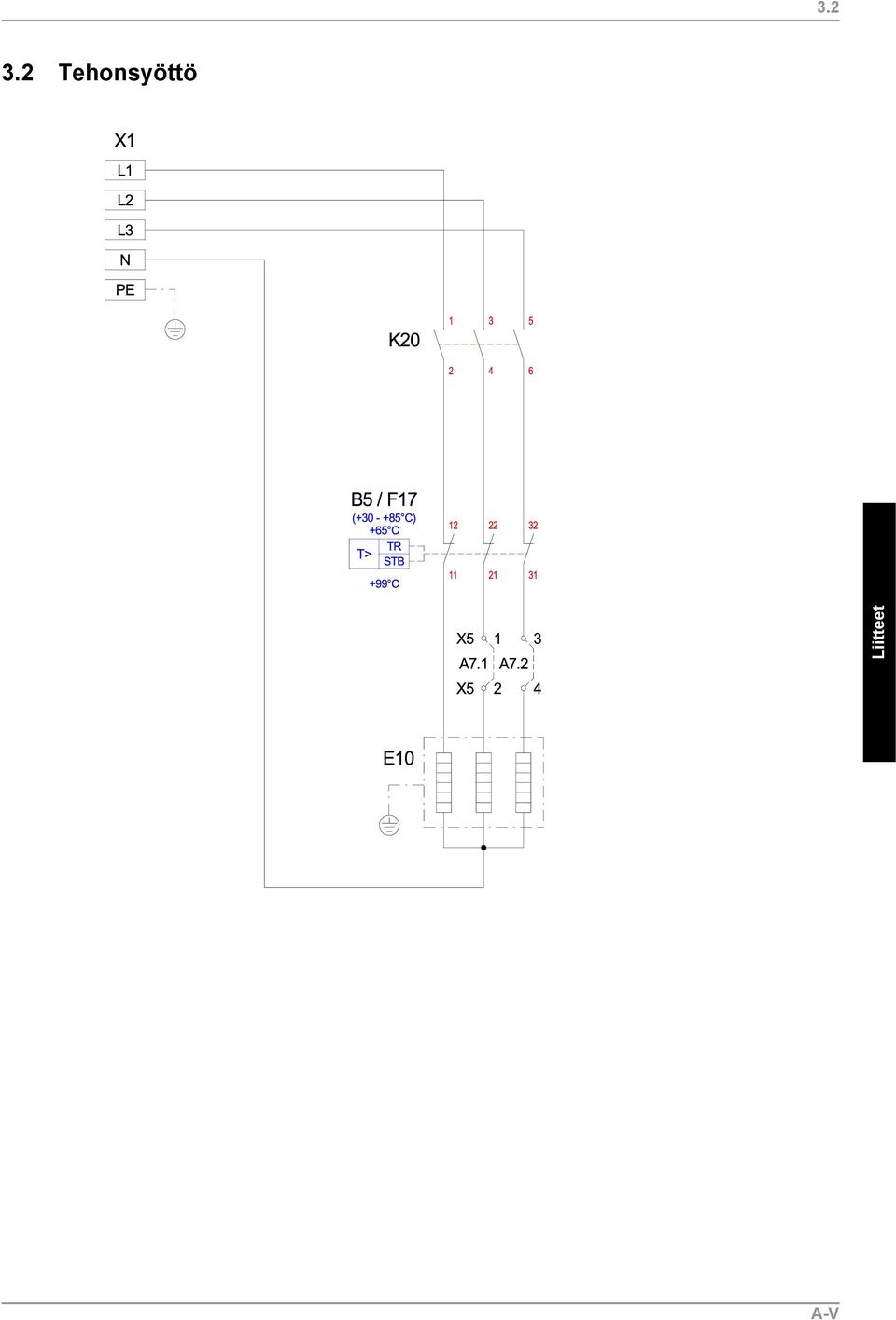

15 Tehonsyöttö A-V

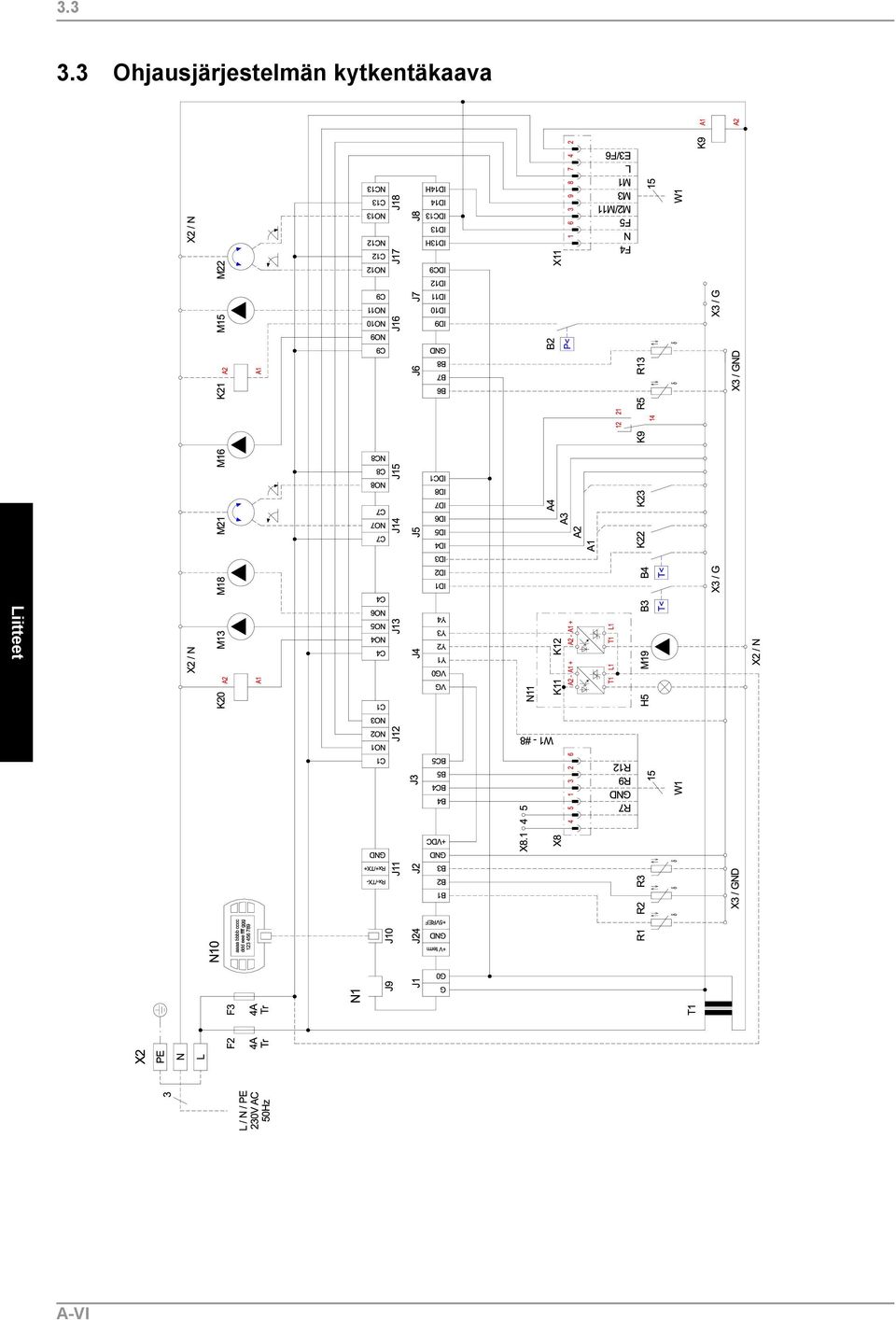

16 Ohjausjärjestelmän kytkentäkaava A-VI

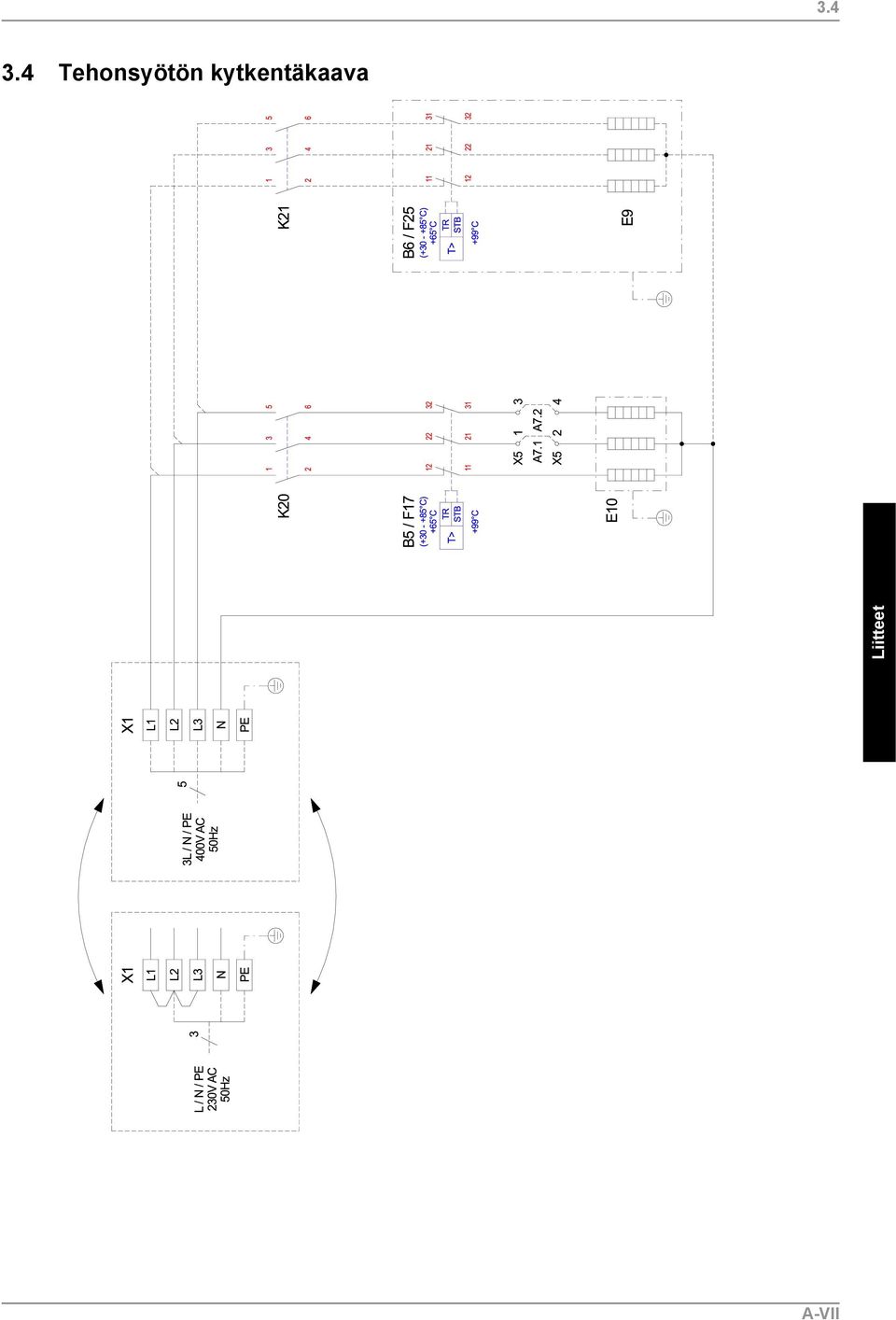

17 Tehonsyötön kytkentäkaava A-VII

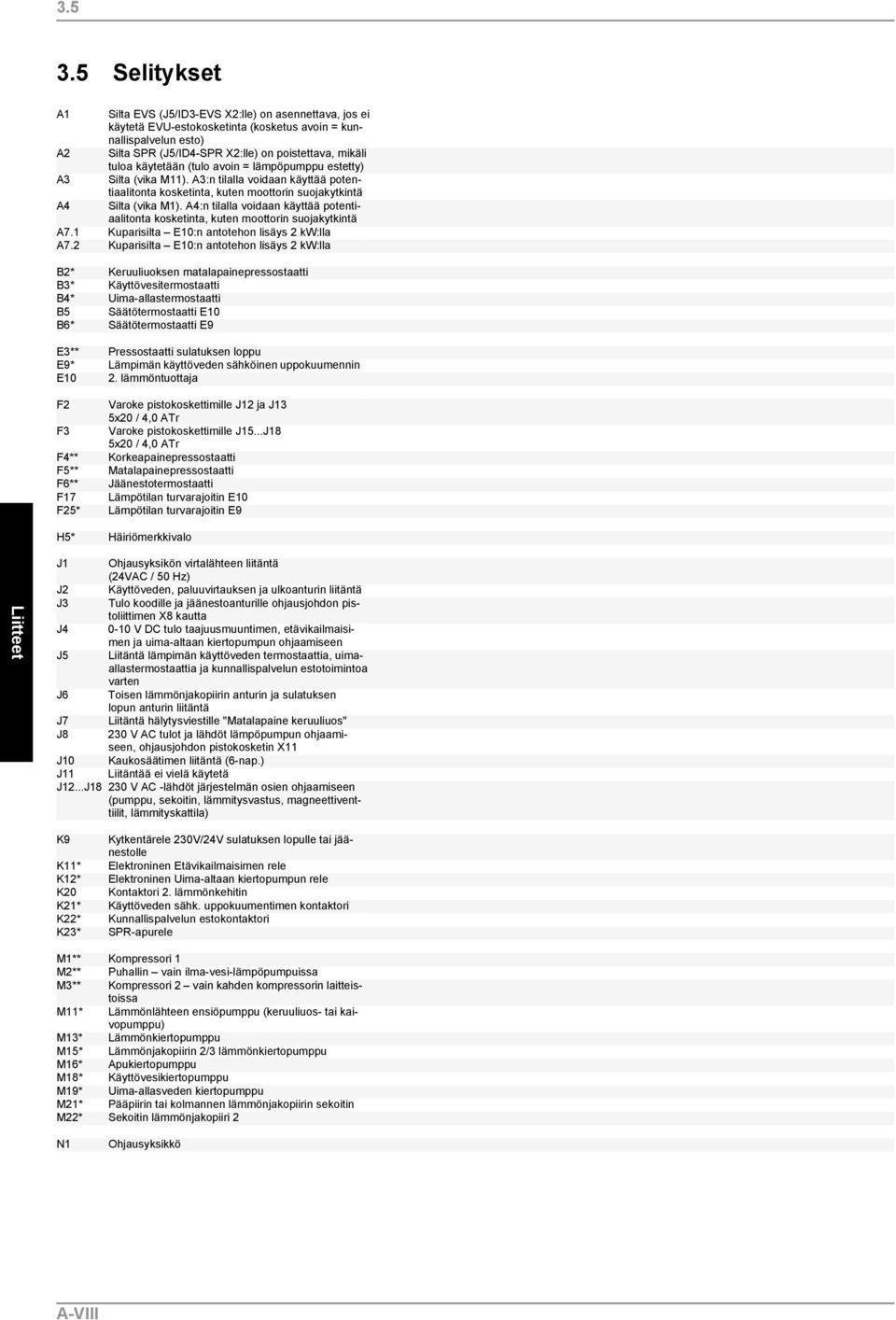

18 Selitykset A1 Silta EVS (J5/ID3-EVS X2:lle) on asennettava, jos ei käytetä EVU-estokosketinta (kosketus avoin = kunnallispalvelun esto) A2 Silta SPR (J5/ID4-SPR X2:lle) on poistettava, mikäli tuloa käytetään (tulo avoin = lämpöpumppu estetty) A3 Silta (vika M11). A3:n tilalla voidaan käyttää potentiaalitonta kosketinta, kuten moottorin suojakytkintä A4 Silta (vika M1). A4:n tilalla voidaan käyttää potentiaalitonta kosketinta, kuten moottorin suojakytkintä A7.1 Kuparisilta E10:n antotehon lisäys 2 kw:lla A7.2 Kuparisilta E10:n antotehon lisäys 2 kw:lla B2* Keruuliuoksen matalapainepressostaatti B3* Käyttövesitermostaatti B4* Uima-allastermostaatti B5 Säätötermostaatti E10 B6* Säätötermostaatti E9 E3** Pressostaatti sulatuksen loppu E9* Lämpimän käyttöveden sähköinen uppokuumennin E10 2. lämmöntuottaja F2 Varoke pistokoskettimille J12 ja J13 5x20 / 4,0 ATr F3 Varoke pistokoskettimille J15...J18 5x20 / 4,0 ATr F4** Korkeapainepressostaatti F5** Matalapainepressostaatti F6** Jäänestotermostaatti F17 Lämpötilan turvarajoitin E10 F25* Lämpötilan turvarajoitin E9 H5* Häiriömerkkivalo J1 Ohjausyksikön virtalähteen liitäntä (24VAC / 50 Hz) J2 Käyttöveden, paluuvirtauksen ja ulkoanturin liitäntä J3 Tulo koodille ja jäänestoanturille ohjausjohdon pistoliittimen X8 kautta J V DC tulo taajuusmuuntimen, etävikailmaisimen ja uima-altaan kiertopumpun ohjaamiseen J5 Liitäntä lämpimän käyttöveden termostaattia, uimaallastermostaattia ja kunnallispalvelun estotoimintoa varten J6 Toisen lämmönjakopiirin anturin ja sulatuksen lopun anturin liitäntä J7 Liitäntä hälytysviestille "Matalapaine keruuliuos" J8 230 V AC tulot ja lähdöt lämpöpumpun ohjaamiseen, ohjausjohdon pistokosketin X11 J10 Kaukosäätimen liitäntä (6-nap.) J11 Liitäntää ei vielä käytetä J12...J V AC -lähdöt järjestelmän osien ohjaamiseen (pumppu, sekoitin, lämmitysvastus, magneettiventtiilit, lämmityskattila) K9 Kytkentärele 230V/24V sulatuksen lopulle tai jäänestolle K11* Elektroninen Etävikailmaisimen rele K12* Elektroninen Uima-altaan kiertopumpun rele K20 Kontaktori 2. lämmönkehitin K21* Käyttöveden sähk. uppokuumentimen kontaktori K22* Kunnallispalvelun estokontaktori K23* SPR-apurele M1** Kompressori 1 M2** Puhallin vain ilma-vesi-lämpöpumpuissa M3** Kompressori 2 vain kahden kompressorin laitteistoissa M11* Lämmönlähteen ensiöpumppu (keruuliuos- tai kaivopumppu) M13* Lämmönkiertopumppu M15* Lämmönjakopiirin 2/3 lämmönkiertopumppu M16* Apukiertopumppu M18* Käyttövesikiertopumppu M19* Uima-allasveden kiertopumppu M21* Pääpiirin tai kolmannen lämmönjakopiirin sekoitin M22* Sekoitin lämmönjakopiiri 2 N1 Ohjausyksikkö A-VIII

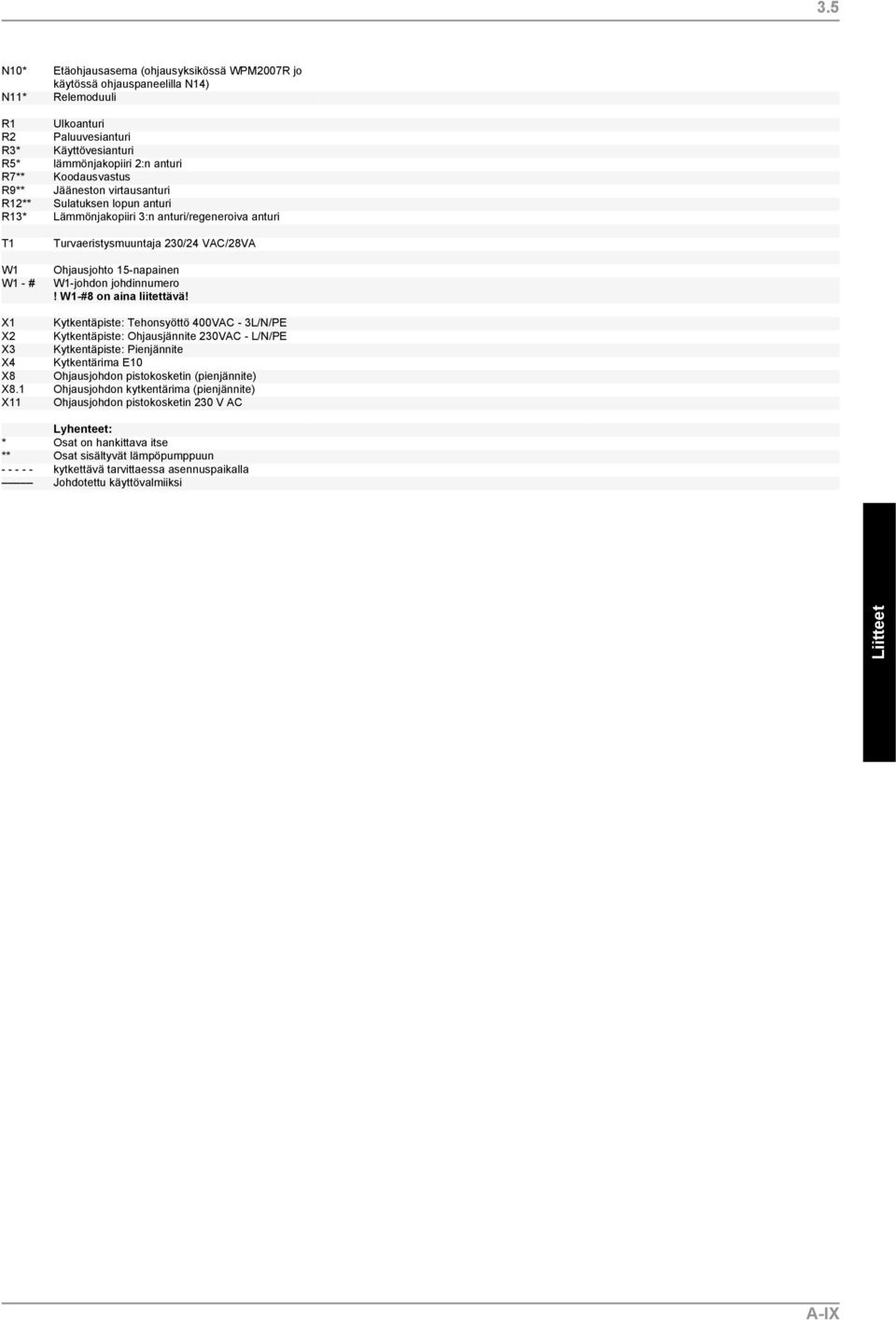

19 3.5 N10* Etäohjausasema (ohjausyksikössä WPM2007R jo käytössä ohjauspaneelilla N14) N11* Relemoduuli R1 Ulkoanturi R2 Paluuvesianturi R3* Käyttövesianturi R5* lämmönjakopiiri 2:n anturi R7** Koodausvastus R9** Jääneston virtausanturi R12** Sulatuksen lopun anturi R13* Lämmönjakopiiri 3:n anturi/regeneroiva anturi T1 W1 W1 - # Turvaeristysmuuntaja 230/24 VAC/28VA Ohjausjohto 15-napainen W1-johdon johdinnumero! W1-#8 on aina liitettävä! X1 Kytkentäpiste: Tehonsyöttö 400VAC - 3L/N/PE X2 Kytkentäpiste: Ohjausjännite 230VAC - L/N/PE X3 Kytkentäpiste: Pienjännite X4 Kytkentärima E10 X8 Ohjausjohdon pistokosketin (pienjännite) X8.1 Ohjausjohdon kytkentärima (pienjännite) X11 Ohjausjohdon pistokosketin 230 V AC Lyhenteet: * Osat on hankittava itse ** Osat sisältyvät lämpöpumppuun kytkettävä tarvittaessa asennuspaikalla Johdotettu käyttövalmiiksi A-IX

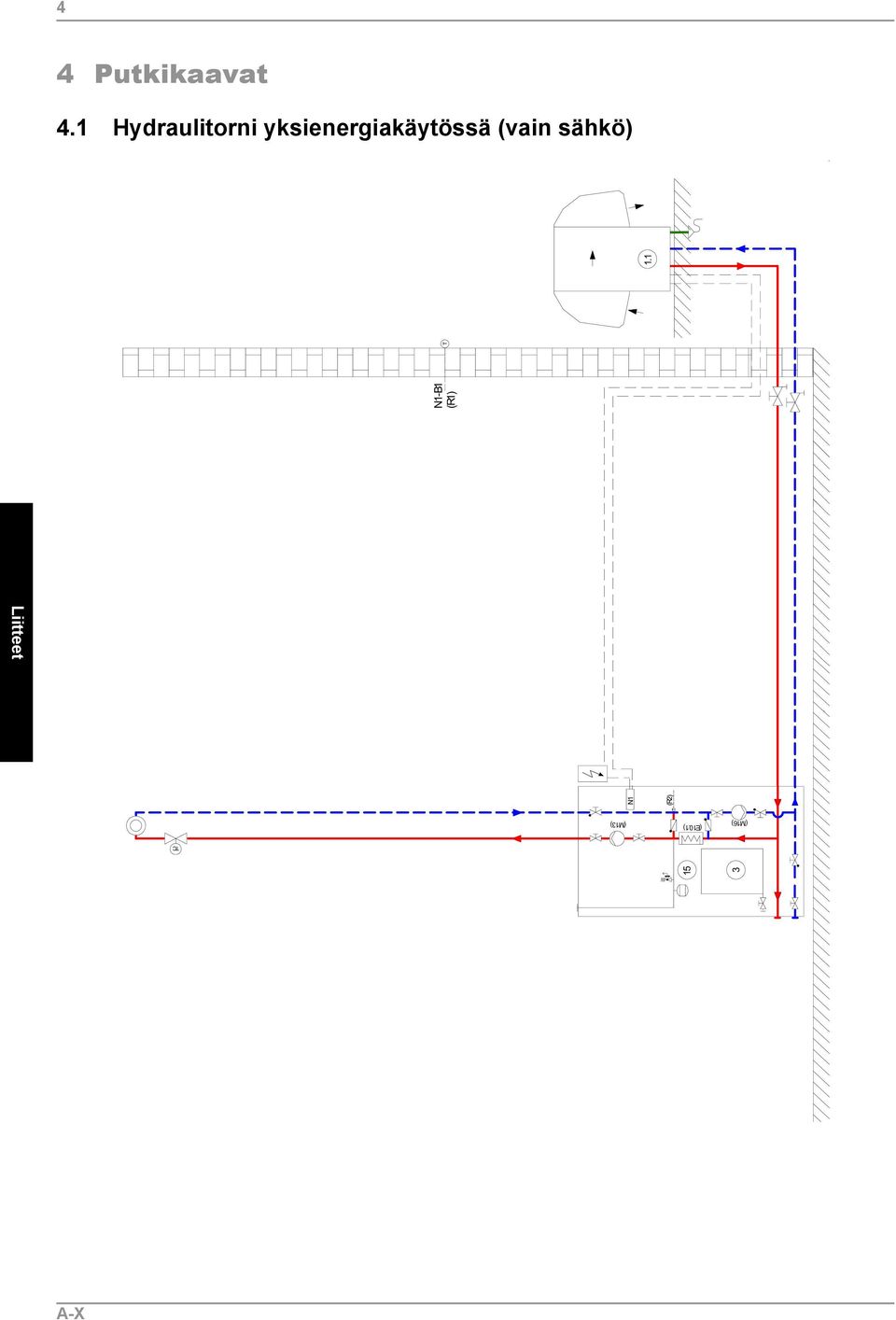

20 4 4 Putkikaavat 4.1 Hydraulitorni yksienergiakäytössä (vain sähkö) A-X

21 Hydraulitorni bivalenttikäytössä (sähkö ja kattila), lämpimän käyttöveden kuumennus ja haaroitettu lämmönjakopiiri A-XI

22 Selitykset Sulkuventtiili Varoventtiili Kiertopumppu Paisunta-astia Huonelämpötilalla ohjattu venttiili Sulkuventtiili, jossa suuntaisventtiili Sulkuventtiili vedenpoistolla Lämmön kuluttaja Nelitiesekoitin Lämpötila-anturi Lämpöpumppu Puskurisäiliö Lämpimän käyttöveden varaaja Hydraulitorni E9 Laippalämmitin käyttövedelle E10.1 Uppokuumennin E10.2 Öljy-/ kaasukattila M13 M15 M16 Pääpiirin lämmönkiertopumppu Haaroitetun lämmönjakopiirin kiertopumppu Apukiertopumppu M18 M21/ M22 N1 R1 R2 R3 R5 MA MZ Käyttövesikiertopumppu Sekoitin Lämpöpumpun ohjausyksikkö Ulkoanturi Paluuvesianturi Käyttövesianturi Haaroitetun lämmönjakopiirin lämpötilaanturi Sekoitin AUKI Sekoitin KIINNI A-XII

23 4.3 A-XIII

24 Takuuehdot ja asiakaspalvelun yhteystiedot löytyvät lämpöpumpun asennus- ja käyttöohjeista. Oikeudet erehdyksiin ja muutoksiin pidätetään.
