1 Flamcovent Mikrokuplia poistavat Flamcovent-ilmanerottimet //2002, Flamco SF ssenus- ja käyttöohje

2 sennus- ja käyttöohje Tekniset tiedot Suurin käyttöpaine Korkein käyttölämpötila : 10 bar. : 120 C. Järjestelmäpaine vähintään: noin 0,5 bar. Mahdolliset laipat : standardin DIN 2633 (PN 16) mukaisia. Toimintaperiaate (kuva 1) Ruostumattomasta teräksestä valmistettujen PLL-renkaiden synnyttämä yhteensulautuminen (katso teknisiä dokumenttejamme). 1. Ilmakammio. 2. Ilmausventtiili. 3. Vaippa (terästä). 4. Poistohana. Mitat (kuva 2) 5. Uimuri. 6. Vesitila, joka on osittain täytetty PLL-renkailla. 7. Tyhjennystulppa. SF Tyyppi Mitat (mm) Paino B Ø C Ø D Ø d E G (kg) Flamcovent hitsattu liitos Flamcovent 50 S ,3 54, ,6 Flamcovent 65 S ,1 70, ,8 Flamcovent 80 S ,9 82, ,6 Flamcovent 100 S ,3 107, ,2 Flamcovent 125 S ,7 131, ,3 Flamcovent 150 S ,3 159, ,4 Flamcovent 200 S ,1 206, ,3 Flamcovent 250 S ,0 260, Flamcovent 300 S ,9 309, Flamcovent 350 S ,6 339, Flamcovent 400 S ,4 388, Flamcovent laippaliitos DIN 2633 (PN 16) Flamcovent 50 F ,7 Flamcovent 65 F ,9 Flamcovent 80 F ,0 Flamcovent 100 F ,4 Flamcovent 125 F ,8 Flamcovent 150 F ,9 Flamcovent 200 F ,3 Flamcovent 250 F Flamcovent 300 F Flamcovent 350 F Flamcovent 400 F Kunnossapito Flamcovent-ilmanerottimet eivät vaadi erityistä kunnossapitoa. Tyhjennystulppa (kuva 1, nro 7) voidaan avata silloin tällöin karkean lian, kuten hiekan ja hitsausjätteen, poistamiseksi. Tyhjennyksen helpottamiseksi tulppa on hyvä vaihtaa kuulaventtiiliin. Flamcovent Clean -laitteeseen on asennettu valmiiksi kuulaventtiili. Täytettäessä laitteistoa (uudelleen) ilmaventtiilin (kuva 1, nro 2) pitää olla kiinni, jotta vältyttäisiin liian suuren ilman nopeuden aiheuttamilta vahingoilta ja samalla vuodoilta. Poistohanaa (kuva 1, nro 4) voidaan käyttää: a suurten ilmamäärien poistoon täytettäessä laitteistoa b käytön aikana Flamcoventissä veden pinnalla kelluvan lian, kuten rasvan ja öljyn, poistoon. Jos ilmausventtiili (kuva 1, nro 2) pääsee likaantumaan ja alkaa vuotaa, se voidaan sulkea venttiilissä olevan ruuvin avulla. Ilmakammion venttiilin päätä on käsitelty ulkoisesti 22 mm:iin, jotta siihen voidaan helposti asentaa ilmanpoistojohto. Se pitää asentaa kaltevasti (alaspäin) (kuva 6). Messinkinen ilmakammio, mukaanlukien uimuri ja venttiilimekanismi, on saatavana Varaosana (tuotenumero 28555). Mahdollisia huoltotöitä varten välin tulee olla vähintään 100 mm (kuva 3). 2

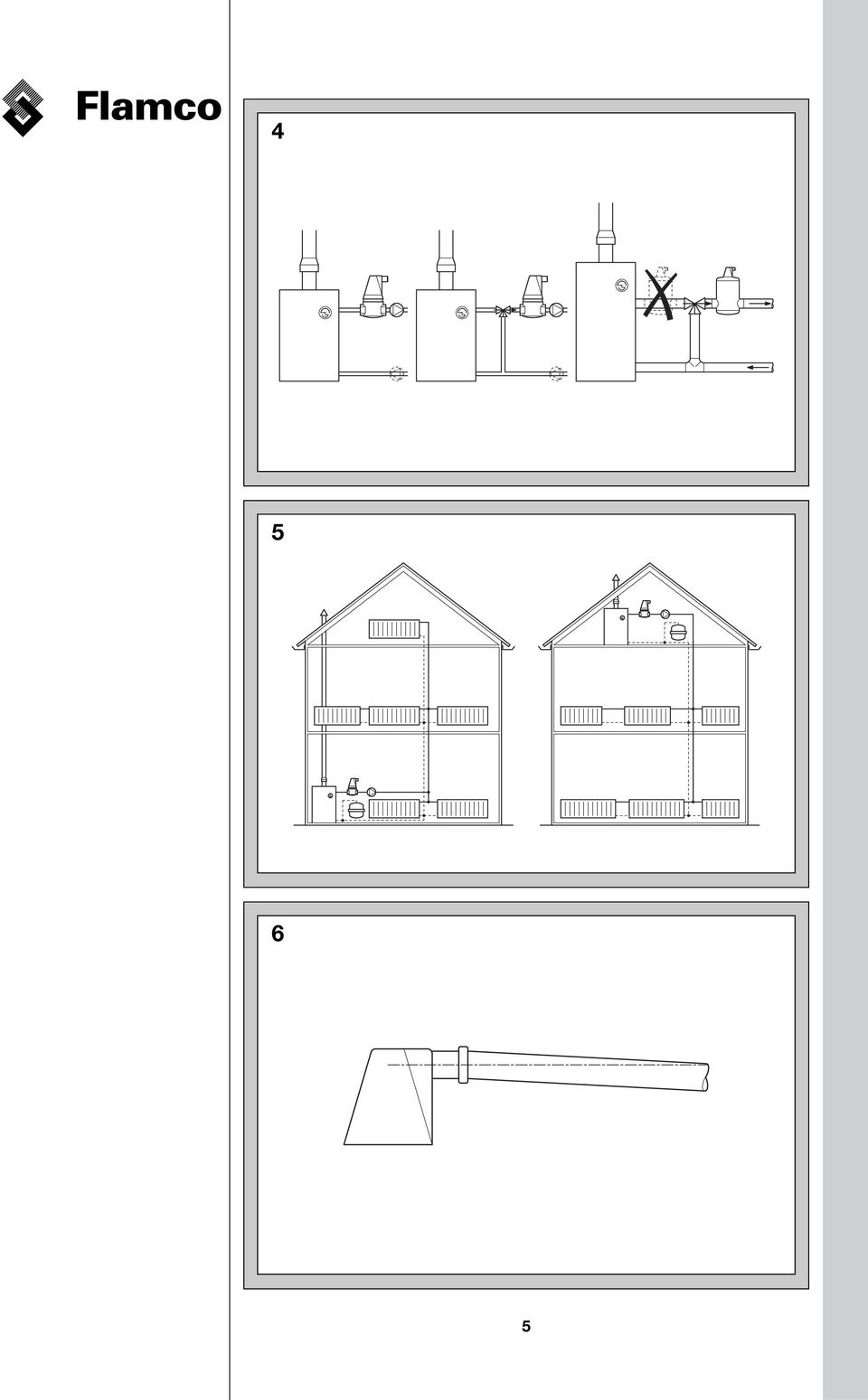

3 Flamcovent lämmitysjärjestelmissä Kattilassa (korkeassa lämpötilassa) vapautuvat mikrokuplat liukenevat uudelleen muualle järjestelmään (matalampaan lämpötilaan), ellei niitä poisteta välittömästi. Jotta ilman poisto järjestelmästä olisi mahdollisimman tehokasta, Flamcovent-ilmanerotin tulisi siis asentaa menopiiriin välittömästi kattilan tai sekoitusventtiilin jälkeen (kuva 4). Kun Flamcovent sijoitetaan kiertopumpun/pumppujen eteen, suuremmat ilmakuplat eivät voi aiheuttaa vahinkoa näille pumpuille eikä niistä tule pienempiä ilmakuplia (kuva 6). Jos kiertopumppu asennetaan paluupiiriin, Flamcovent-ilmanerotin on kuitenkin asennettava menopiiriin. Flamcovent jäähdytysjärjestelmissä Järjestelmässä olevat ilmakuplat ovat ennen jäähdytintä suurempia kuin jäähdyttimen jälkeen. Syynä tähän on veden matalampi lämpötila jäähdyttimen jälkeen. Jotta laitteisto voitaisiin ilmata parhaalla mahdolissella tavalla, Flamcovent ilmanerotin pitää asentaa jäähdytyselementin eteen paluuputkeen (kuva 7). Kun Flamcovent asennetaan samoin kiertopumpun edelle, ilmakuplat eivät pääse vahingoittamaan tätä pumppua (kuva 7). Jos laitteisto ulottuu 30 m Flamcoventin yläpuolelle, on suositeltavaa asentaa yli 30 metrin korkeudelle joka kerrokseen Flamcovent (kuva 8). Tällä poistetaan ilma, joka vapautuu staattisen paineen pienentyessä ylemmissä kerroksissa. Flamcovent Clean Flamcovent Clean on suunniteltu poistamaan lämmitys- tai jäähdytysjärjestelmästä ilman lisäksi myös kiinteät hiukkaset. Käytännön kokemus ja testit ovat osoittaneet, että Flamcovent-laitteen sisällä olevat PLL-renkaat eivät erota virtaavasta vedestä ainoastaan ilmakuplia vaan myös kiinteitä hiukkasia. Flamcoventin rakennetta on muutettu siten, että (entistä suurempaan) pohja-astiaan syntyy pyörteetön alue. Tämä mahdollistaa suhteellisen raskaiden hiukkasten laskeutumisen Flamcovent Clean - laitteen pohjalle. Flamcovent Clean -laitteen tässä osassa ei ole pyörteitä, jotka pakottaisivat hiukkaset takaisin järjestelmään. Kertyneet hiukkaset voidaan poistaa järjestelmästä Flamcovent Cleanin pohjassa olevan kuulaventtiilin avulla. Koska pohja-astiassa ei ole PLL-renkaita, mikään ei estä kertyneiden hiukkasten tyhjentämistä Flamcovent Clean -laitteesta. Kevyemmät, Flamcovent Cleanissä veden pinnalla kelluvat kiinteät hiukkaset voidaan poistaa rungon kyljessä olevan tyhjennysventtiilin kautta. Tarkasta, voiko poistettu neste olla haitallista ympäristölle. lankomaalaisen TNO-tutkimuslaitoksen ympäristö- ja energiatekniikan laitos (TNO Institute of Environmental and Energy Technology) on testannut Flamcovent Clean -laitteen kyvyn erottaa kiinteitä hiukkasia järjestelmästä (raportti numero R ). Ilmanerotus tapahtuu Flamcovent Clean -laitteessa samalla tavalla kuin vakiomallisessa Flamcoventissä. Mitat (kuva 9) Tyyppi Mitat (mm) Tilavuus Paino B Ø C Ø D Ø d E (l) (kg) Flamcovent Clean hitsattu liitos Flamcovent Clean 50 S ,3 54, ,5 Flamcovent Clean 65 S ,1 70, ,5 Flamcovent Clean 80 S ,9 82, ,5 Flamcovent Clean 100 S ,3 107, ,0 Flamcovent Clean 125 S ,7 131, ,5 Flamcovent Clean 150 S ,3 159, ,5 Flamcovent Clean laippaliitos DIN 2633 (PN 16) Flamcovent Clean 50 F , ,5 Flamcovent Clean 65 F , ,5 Flamcovent Clean 80 F , ,0 Flamcovent Clean 100 F , ,5 Flamcovent Clean 125 F , ,0 Flamcovent Clean 150 F , ,0 3

4 Ø d Ø D E Ø C B G 3 4

5

6 7 8 30m 9 Ød ØD Ød ØD E E 3 /4 ØC B 3 /4 ØC B 6
