1 Asennus-, käyttö- ja huolto-ohje G-Power pientalokeskukset

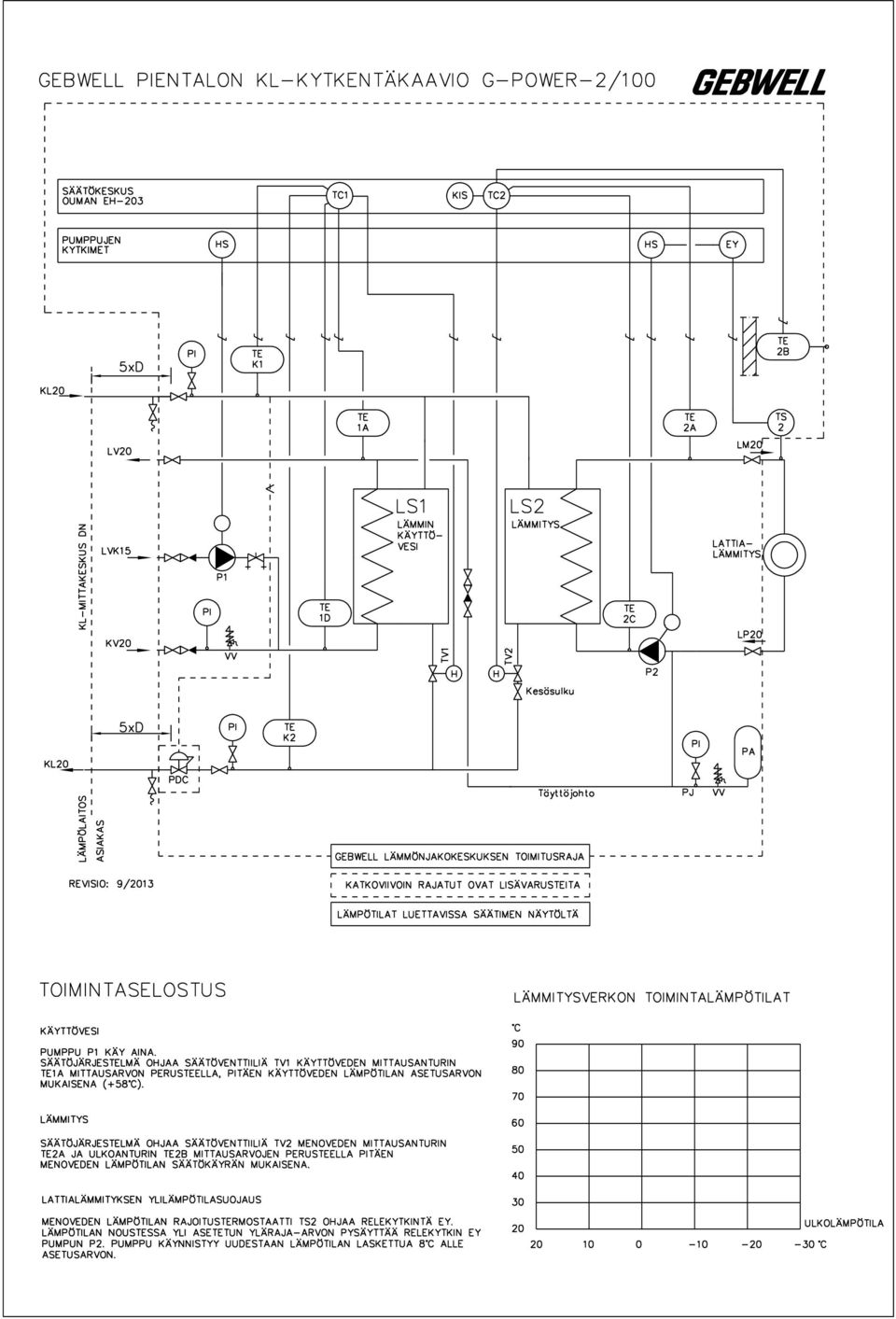

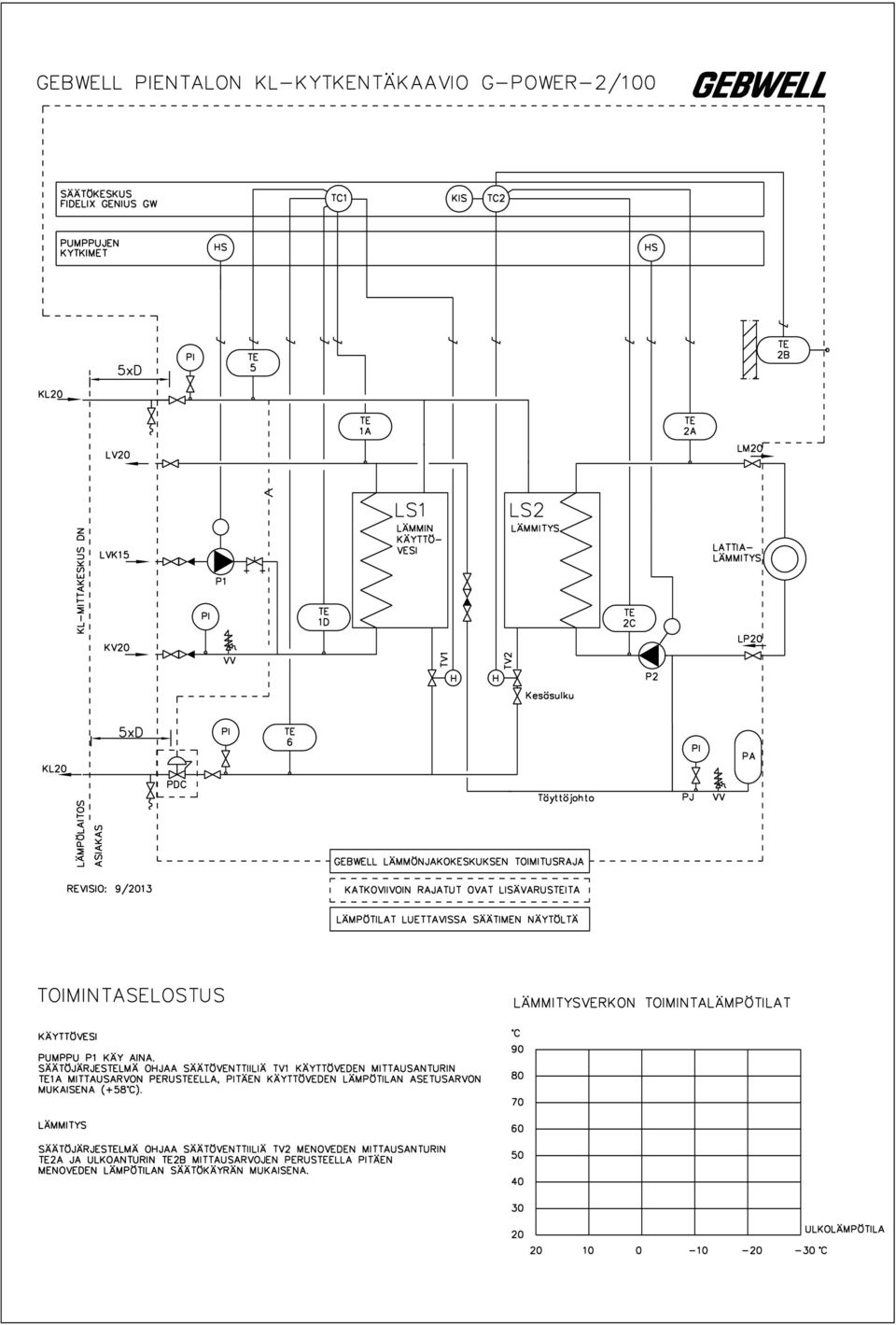

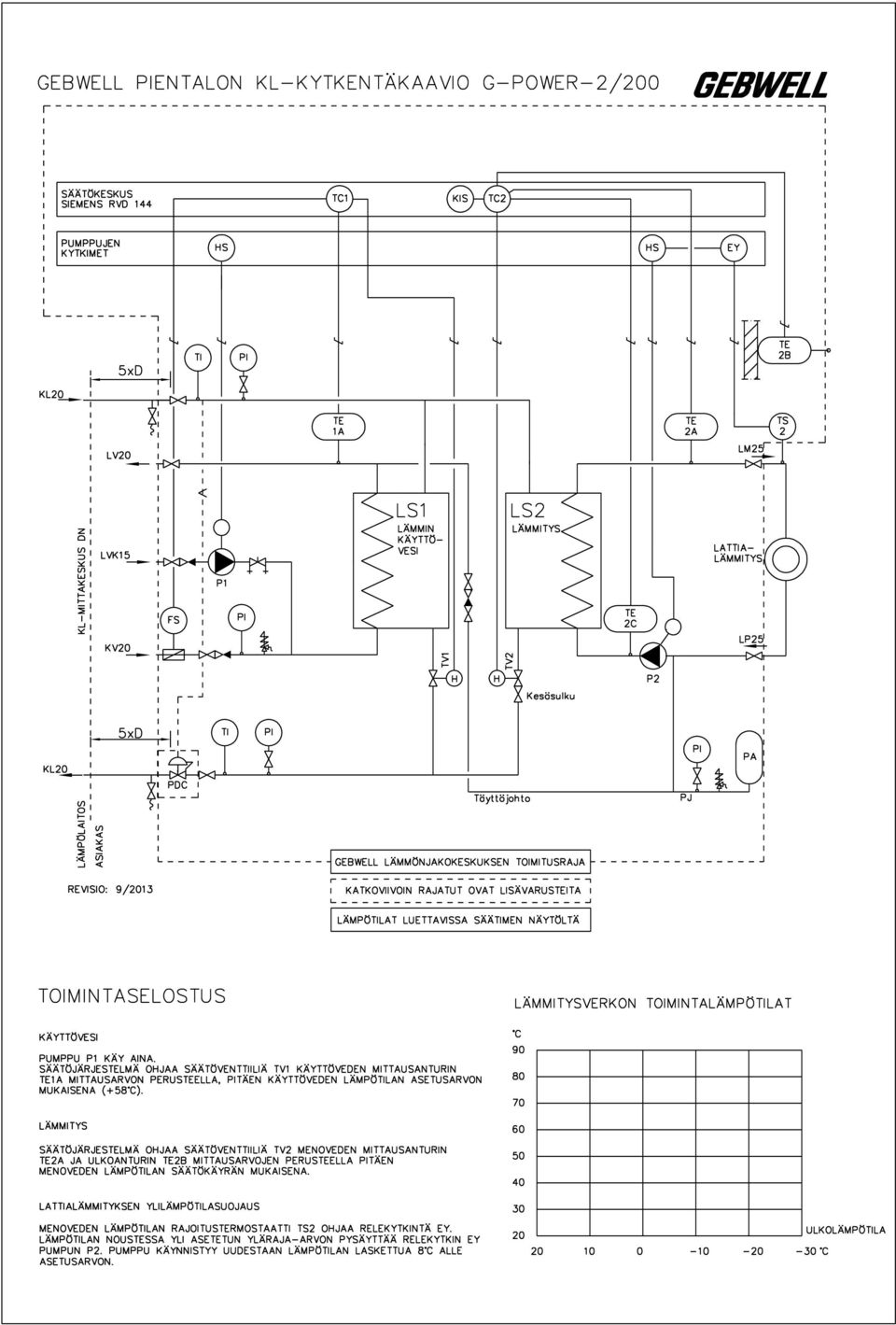

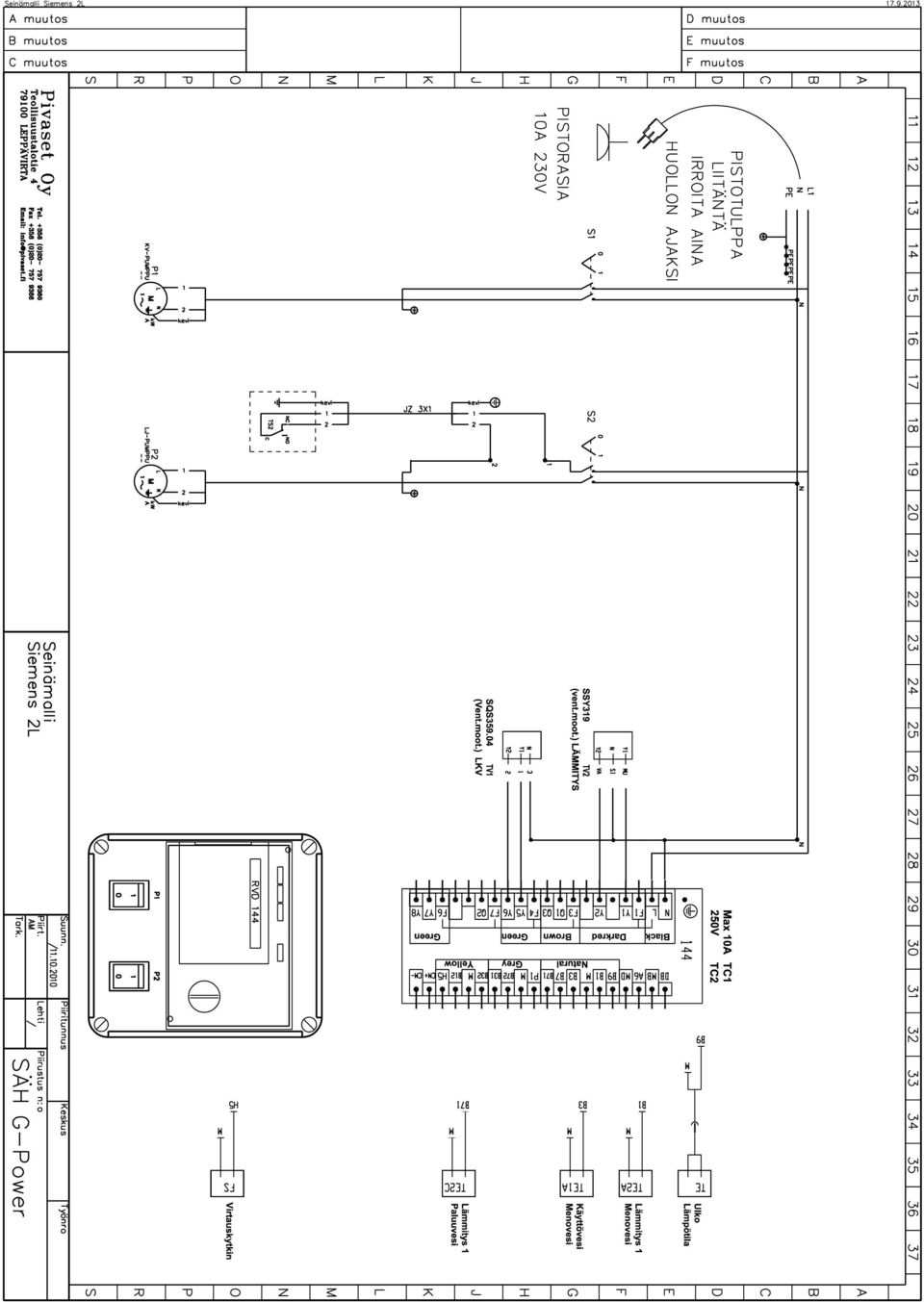

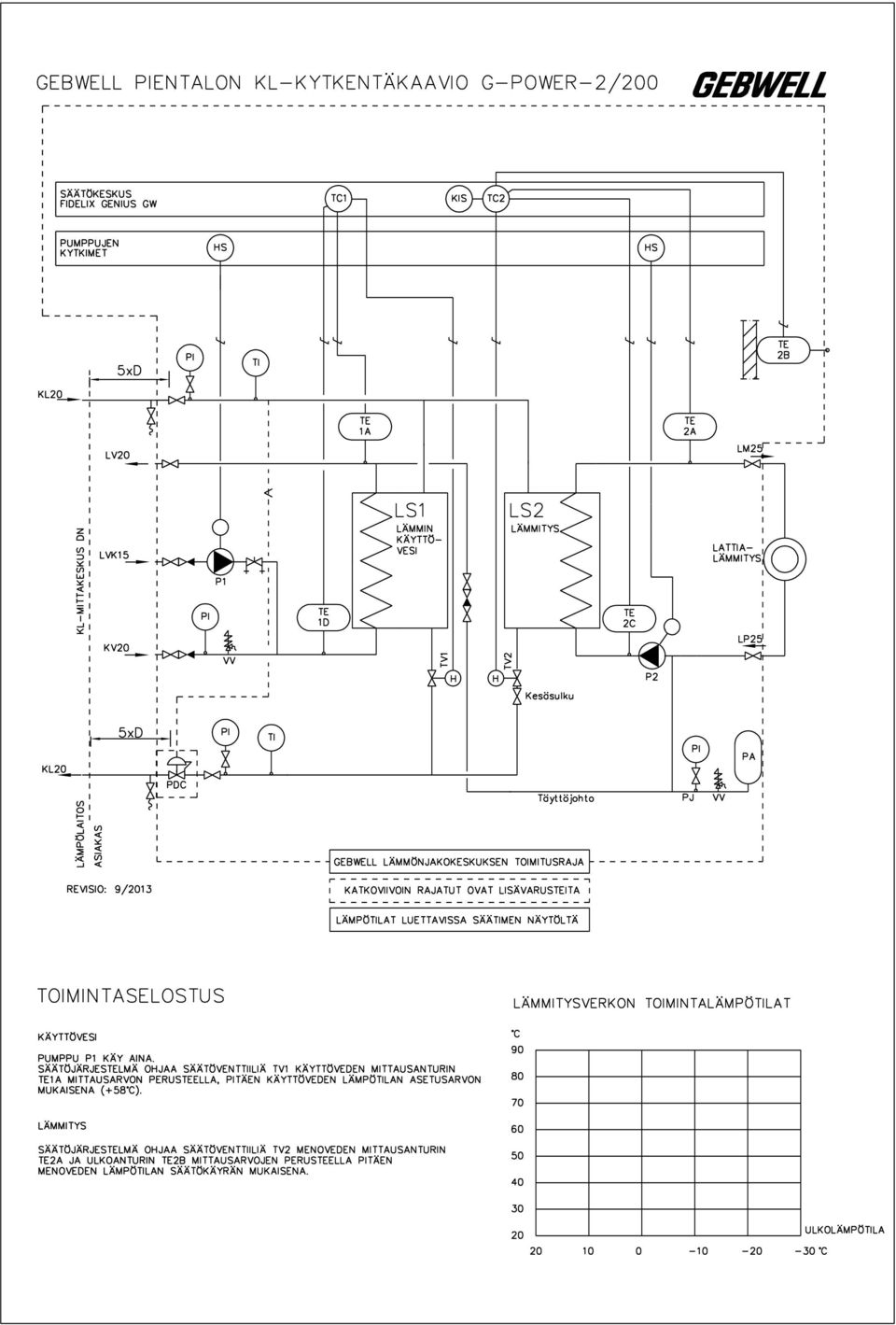

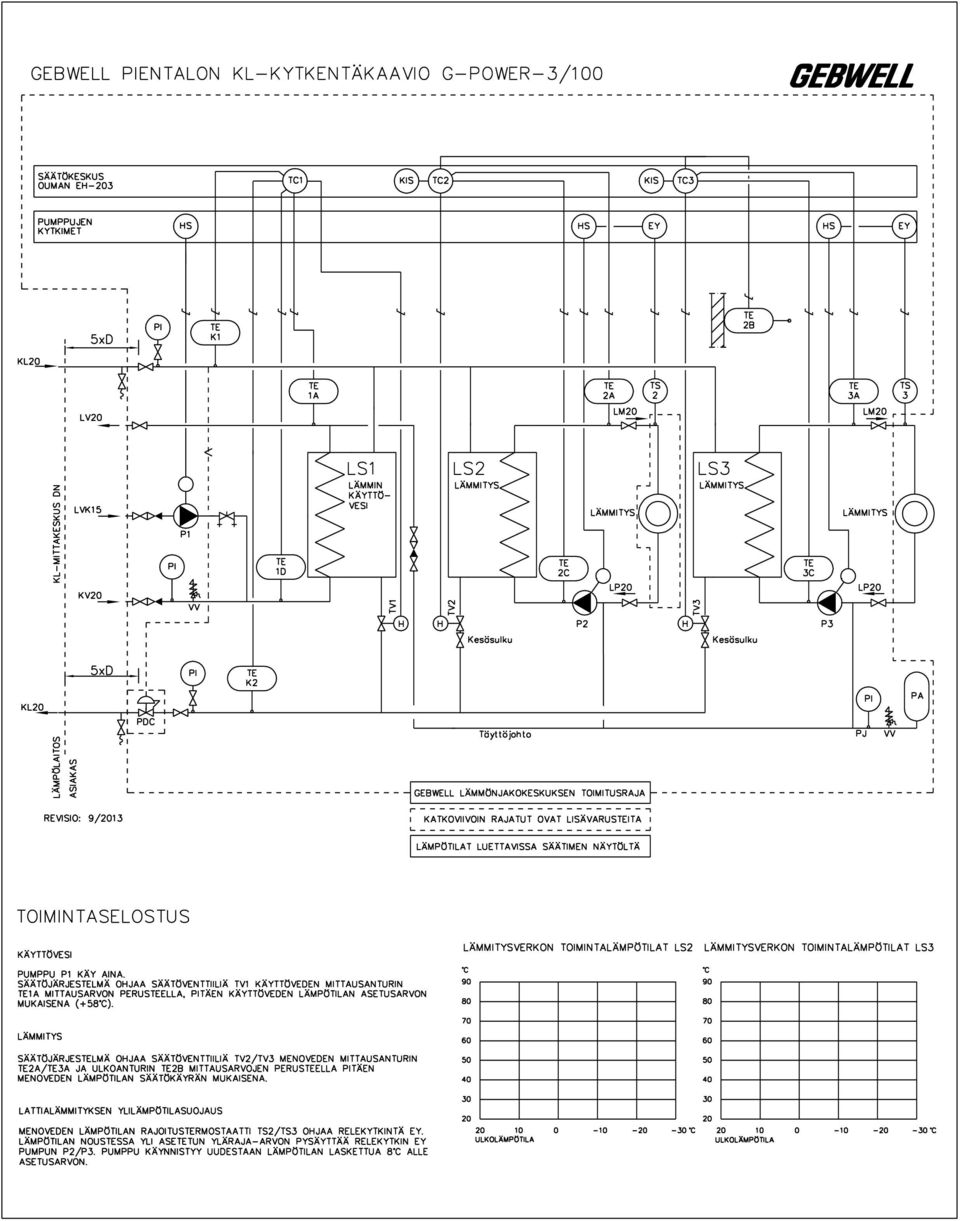

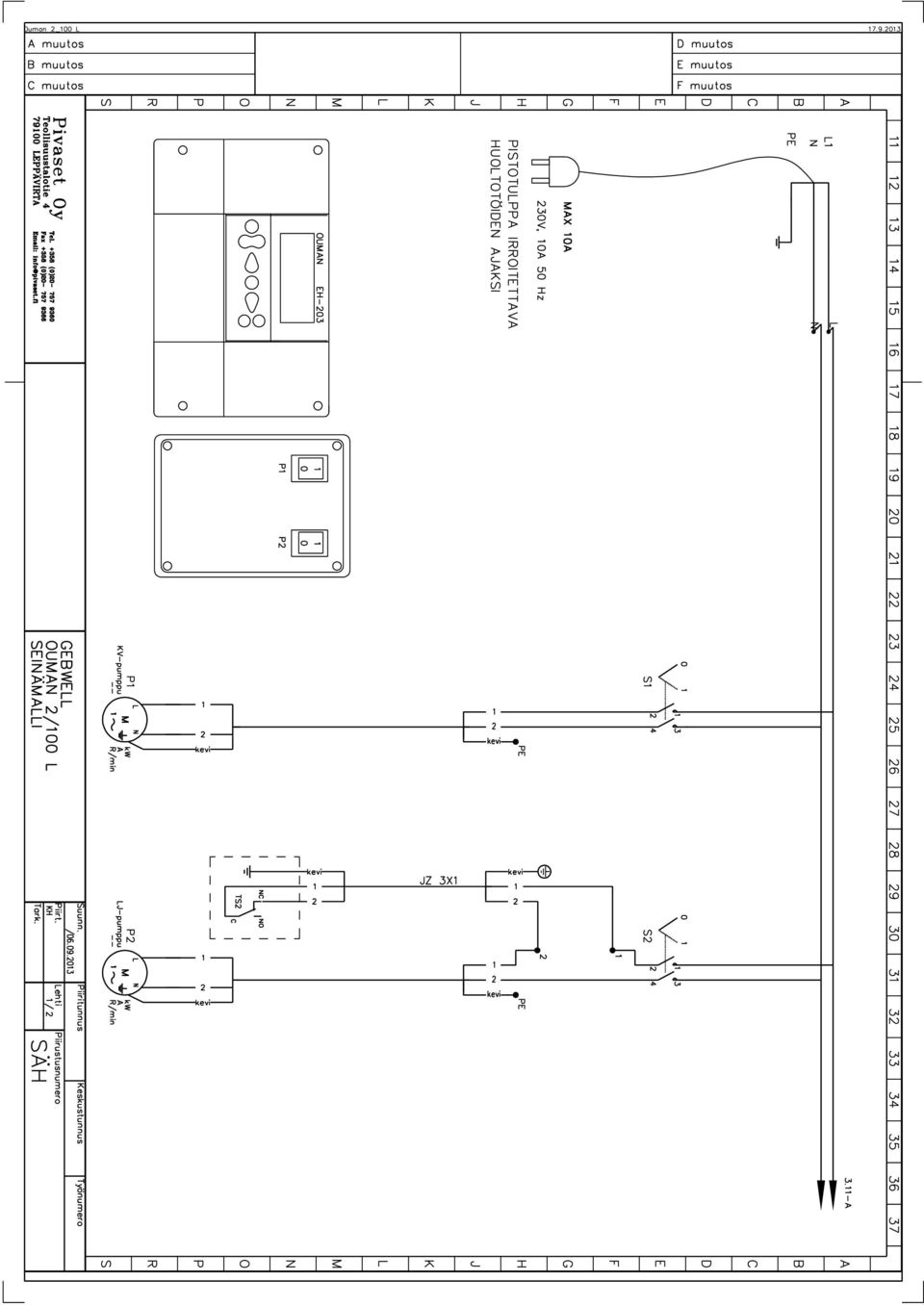

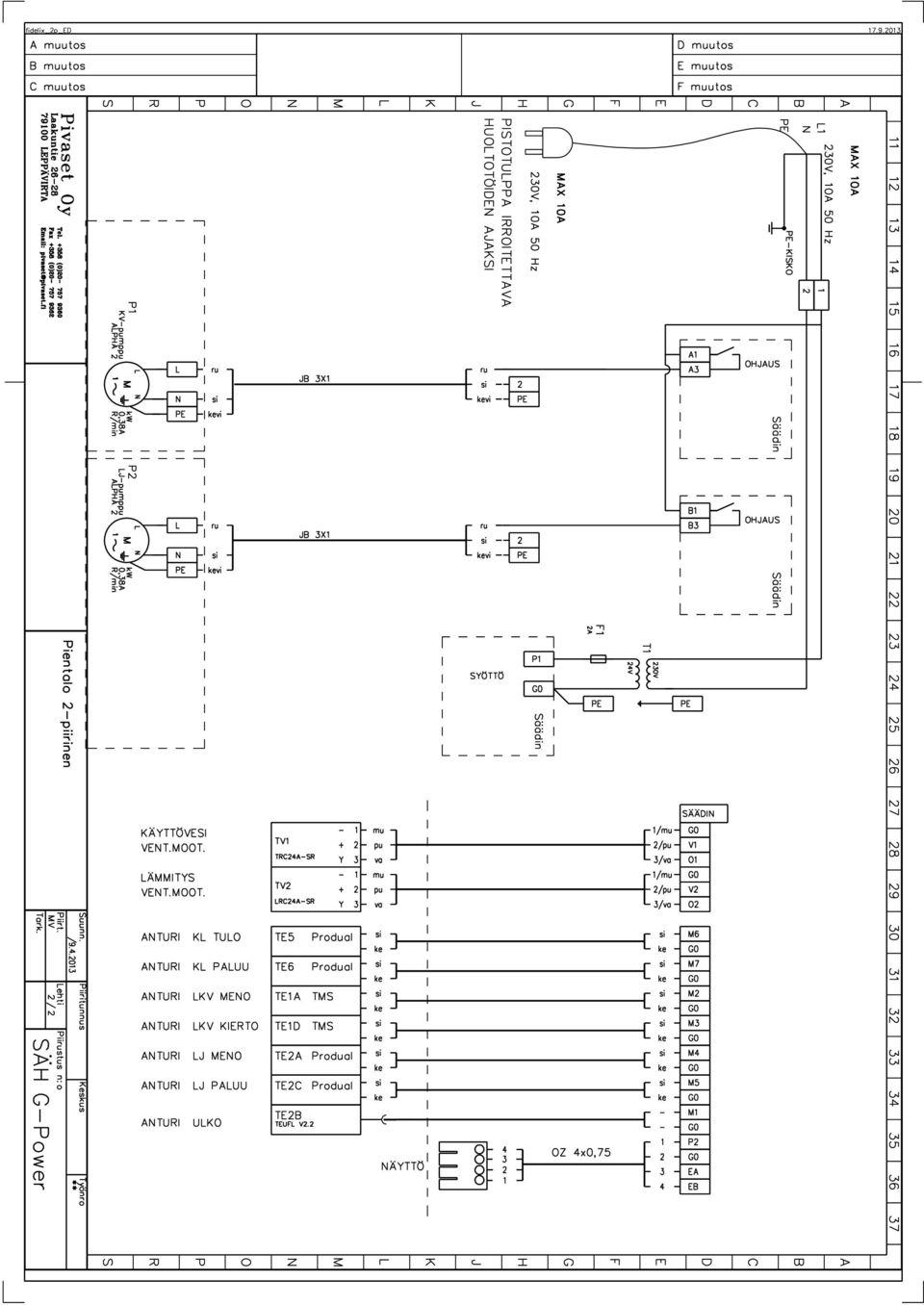

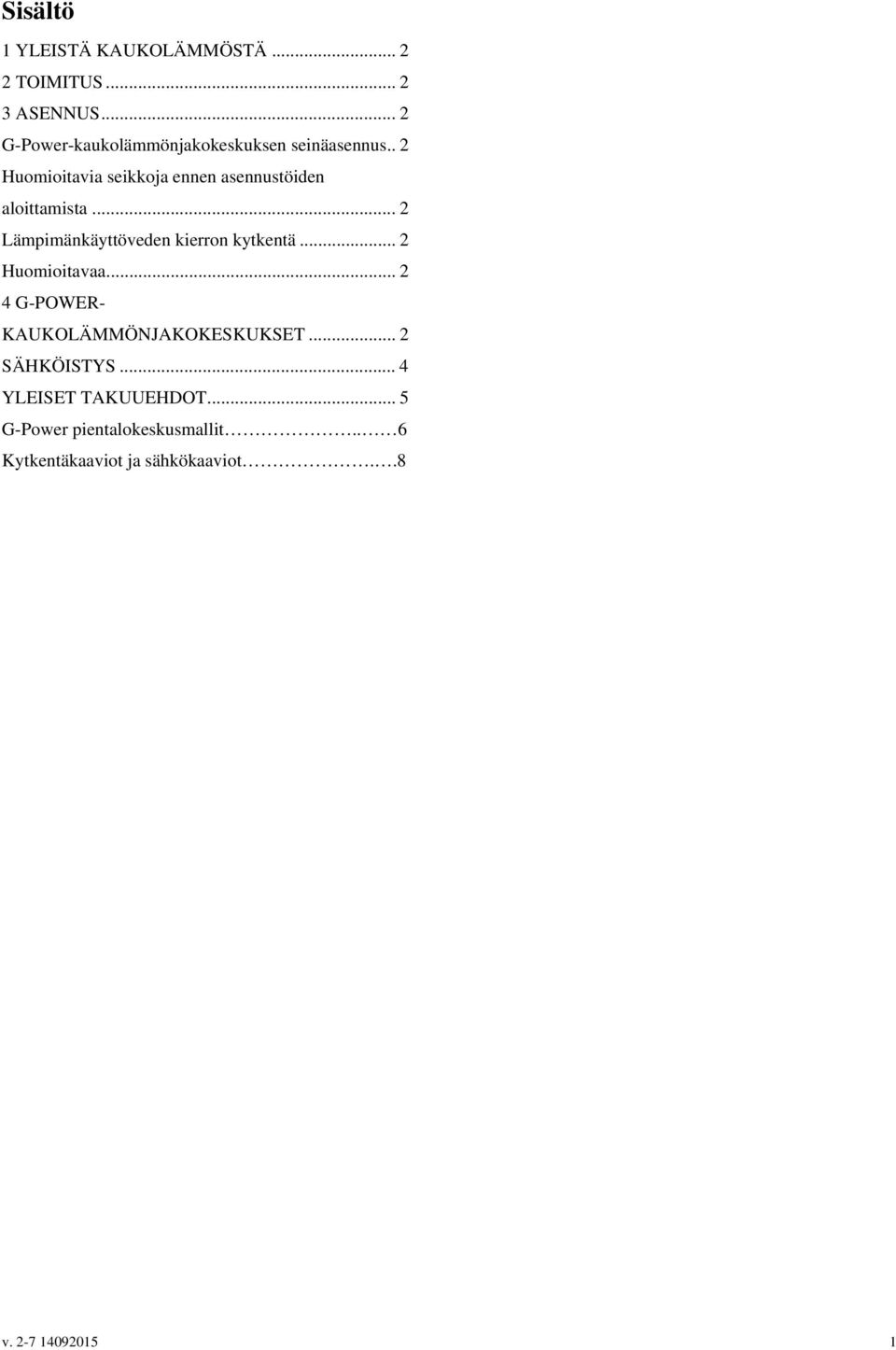

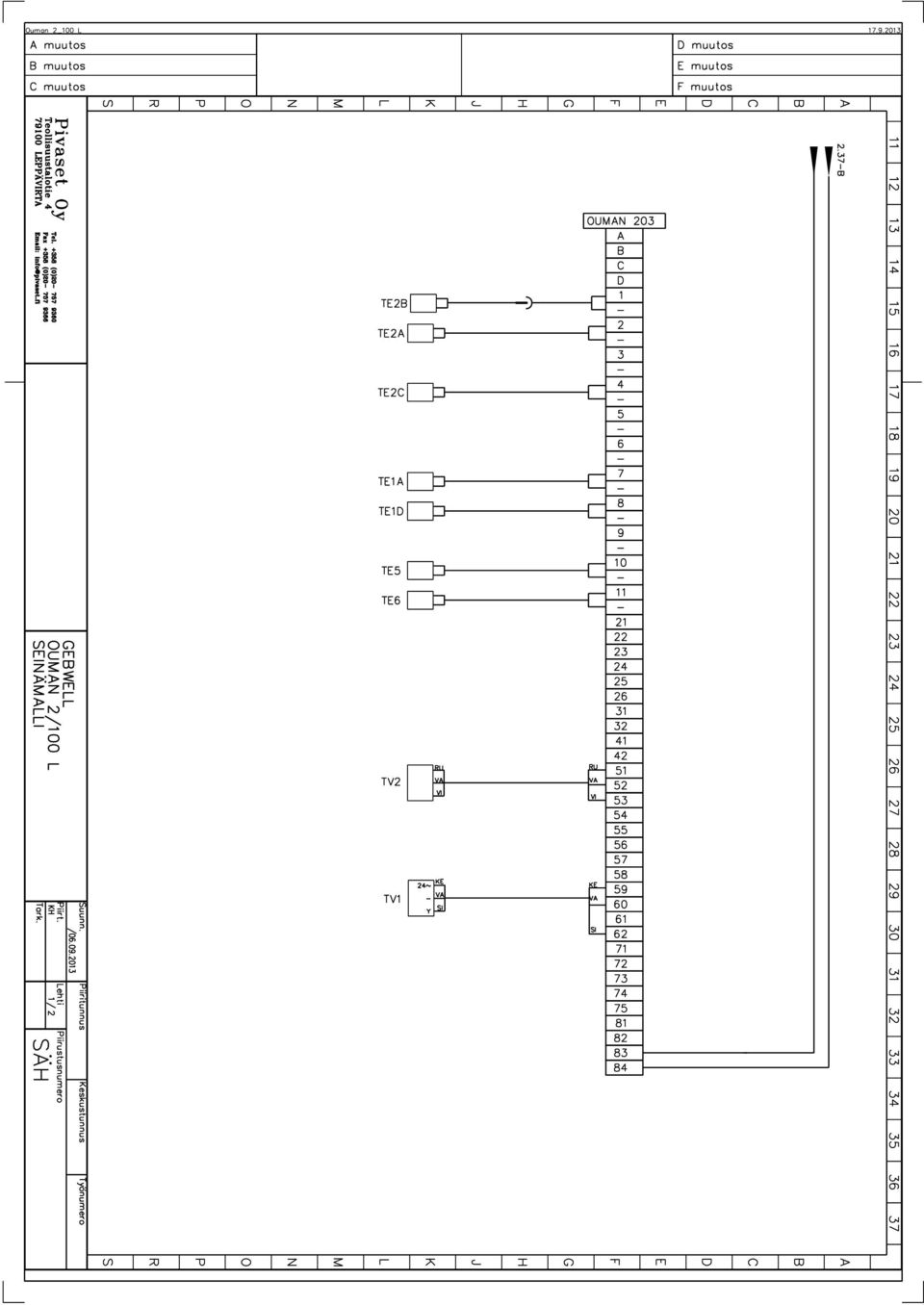

2 Sisältö 1 YLEISTÄ KAUKOLÄMMÖSTÄ TOIMITUS ASENNUS... 2 G-Power-kaukolämmönjakokeskuksen seinäasennus.. 2 Huomioitavia seikkoja ennen asennustöiden aloittamista... 2 Lämpimänkäyttöveden kierron kytkentä... 2 Huomioitavaa G-POWER- KAUKOLÄMMÖNJAKOKESKUKSET... 2 SÄHKÖISTYS... 4 YLEISET TAKUUEHDOT... 5 G-Power pientalokeskusmallit.. 6 Kytkentäkaaviot ja sähkökaaviot..8 v

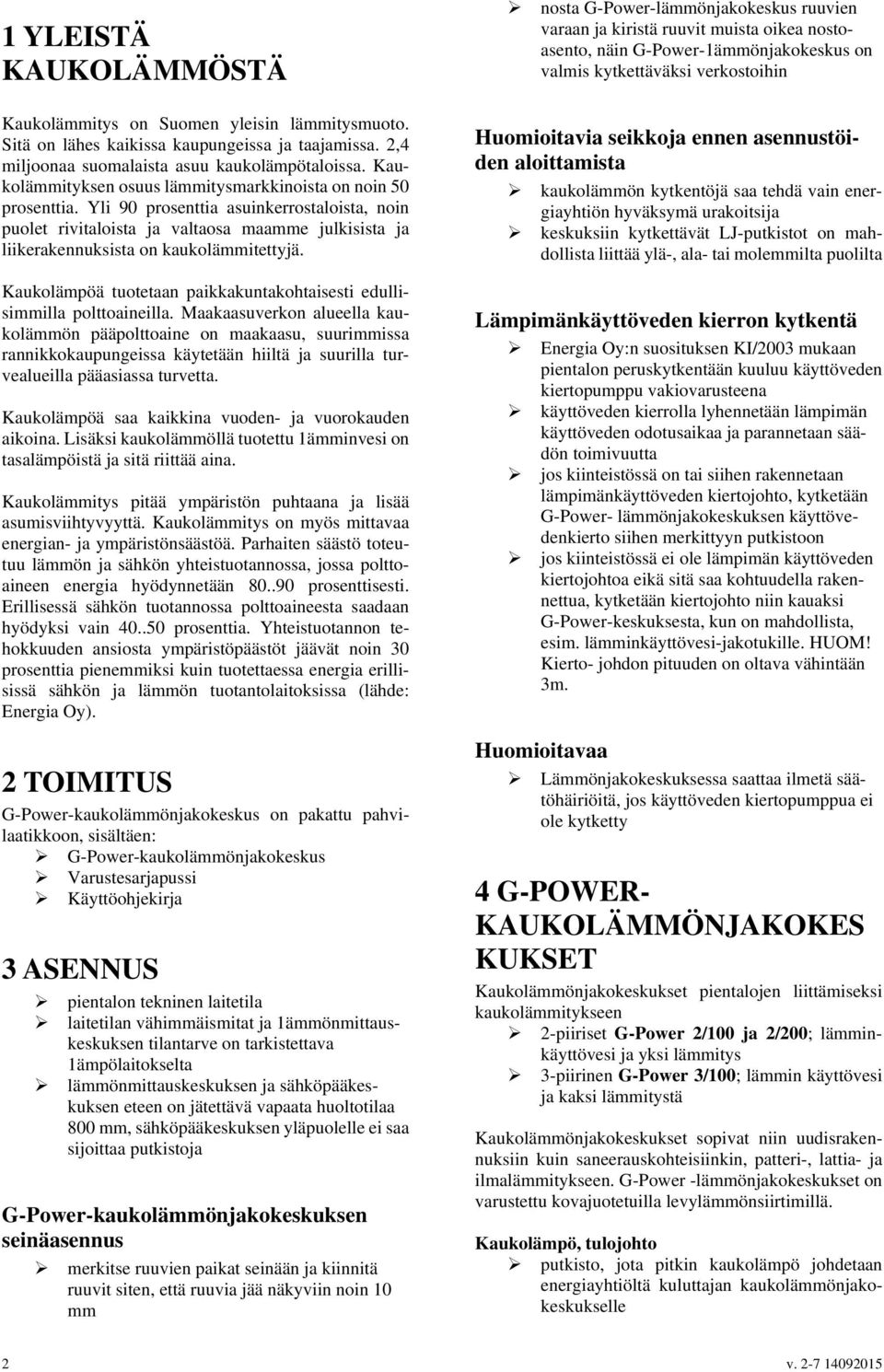

3 1 YLEISTÄ KAUKOLÄMMÖSTÄ Kaukolämmitys on Suomen yleisin lämmitysmuoto. Sitä on lähes kaikissa kaupungeissa ja taajamissa. 2,4 miljoonaa suomalaista asuu kaukolämpötaloissa. Kaukolämmityksen osuus lämmitysmarkkinoista on noin 50 prosenttia. Yli 90 prosenttia asuinkerrostaloista, noin puolet rivitaloista ja valtaosa maamme julkisista ja liikerakennuksista on kaukolämmitettyjä. Kaukolämpöä tuotetaan paikkakuntakohtaisesti edullisimmilla polttoaineilla. Maakaasuverkon alueella kaukolämmön pääpolttoaine on maakaasu, suurimmissa rannikkokaupungeissa käytetään hiiltä ja suurilla turvealueilla pääasiassa turvetta. Kaukolämpöä saa kaikkina vuoden- ja vuorokauden aikoina. Lisäksi kaukolämmöllä tuotettu 1ämminvesi on tasalämpöistä ja sitä riittää aina. Kaukolämmitys pitää ympäristön puhtaana ja lisää asumisviihtyvyyttä. Kaukolämmitys on myös mittavaa energian- ja ympäristönsäästöä. Parhaiten säästö toteutuu lämmön ja sähkön yhteistuotannossa, jossa polttoaineen energia hyödynnetään prosenttisesti. Erillisessä sähkön tuotannossa polttoaineesta saadaan hyödyksi vain prosenttia. Yhteistuotannon tehokkuuden ansiosta ympäristöpäästöt jäävät noin 30 prosenttia pienemmiksi kuin tuotettaessa energia erillisissä sähkön ja lämmön tuotantolaitoksissa (lähde: Energia Oy). 2 TOIMITUS G-Power-kaukolämmönjakokeskus on pakattu pahvilaatikkoon, sisältäen: G-Power-kaukolämmönjakokeskus Varustesarjapussi Käyttöohjekirja 3 ASENNUS pientalon tekninen laitetila laitetilan vähimmäismitat ja 1ämmönmittauskeskuksen tilantarve on tarkistettava 1ämpölaitokselta lämmönmittauskeskuksen ja sähköpääkeskuksen eteen on jätettävä vapaata huoltotilaa 800 mm, sähköpääkeskuksen yläpuolelle ei saa sijoittaa putkistoja G-Power-kaukolämmönjakokeskuksen seinäasennus merkitse ruuvien paikat seinään ja kiinnitä ruuvit siten, että ruuvia jää näkyviin noin 10 mm nosta G-Power-lämmönjakokeskus ruuvien varaan ja kiristä ruuvit muista oikea nostoasento, näin G-Power-1ämmönjakokeskus on valmis kytkettäväksi verkostoihin Huomioitavia seikkoja ennen asennustöiden aloittamista kaukolämmön kytkentöjä saa tehdä vain energiayhtiön hyväksymä urakoitsija keskuksiin kytkettävät LJ-putkistot on mahdollista liittää ylä-, ala- tai molemmilta puolilta Lämpimänkäyttöveden kierron kytkentä Energia Oy:n suosituksen KI/2003 mukaan pientalon peruskytkentään kuuluu käyttöveden kiertopumppu vakiovarusteena käyttöveden kierrolla lyhennetään lämpimän käyttöveden odotusaikaa ja parannetaan säädön toimivuutta jos kiinteistössä on tai siihen rakennetaan lämpimänkäyttöveden kiertojohto, kytketään G-Power- lämmönjakokeskuksen käyttövedenkierto siihen merkittyyn putkistoon jos kiinteistössä ei ole lämpimän käyttöveden kiertojohtoa eikä sitä saa kohtuudella rakennettua, kytketään kiertojohto niin kauaksi G-Power-keskuksesta, kun on mahdollista, esim. lämminkäyttövesi-jakotukille. HUOM! Kierto- johdon pituuden on oltava vähintään 3m. Huomioitavaa Lämmönjakokeskuksessa saattaa ilmetä säätöhäiriöitä, jos käyttöveden kiertopumppua ei ole kytketty 4 G-POWER- KAUKOLÄMMÖNJAKOKES KUKSET Kaukolämmönjakokeskukset pientalojen liittämiseksi kaukolämmitykseen 2-piiriset G-Power 2/100 ja 2/200; lämminkäyttövesi ja yksi lämmitys 3-piirinen G-Power 3/100; lämmin käyttövesi ja kaksi lämmitystä Kaukolämmönjakokeskukset sopivat niin uudisrakennuksiin kuin saneerauskohteisiinkin, patteri-, lattia- ja ilmalämmitykseen. G-Power -lämmönjakokeskukset on varustettu kovajuotetuilla levylämmönsiirtimillä. Kaukolämpö, tulojohto putkisto, jota pitkin kaukolämpö johdetaan energiayhtiöltä kuluttajan kaukolämmönjakokeskukselle 2 v

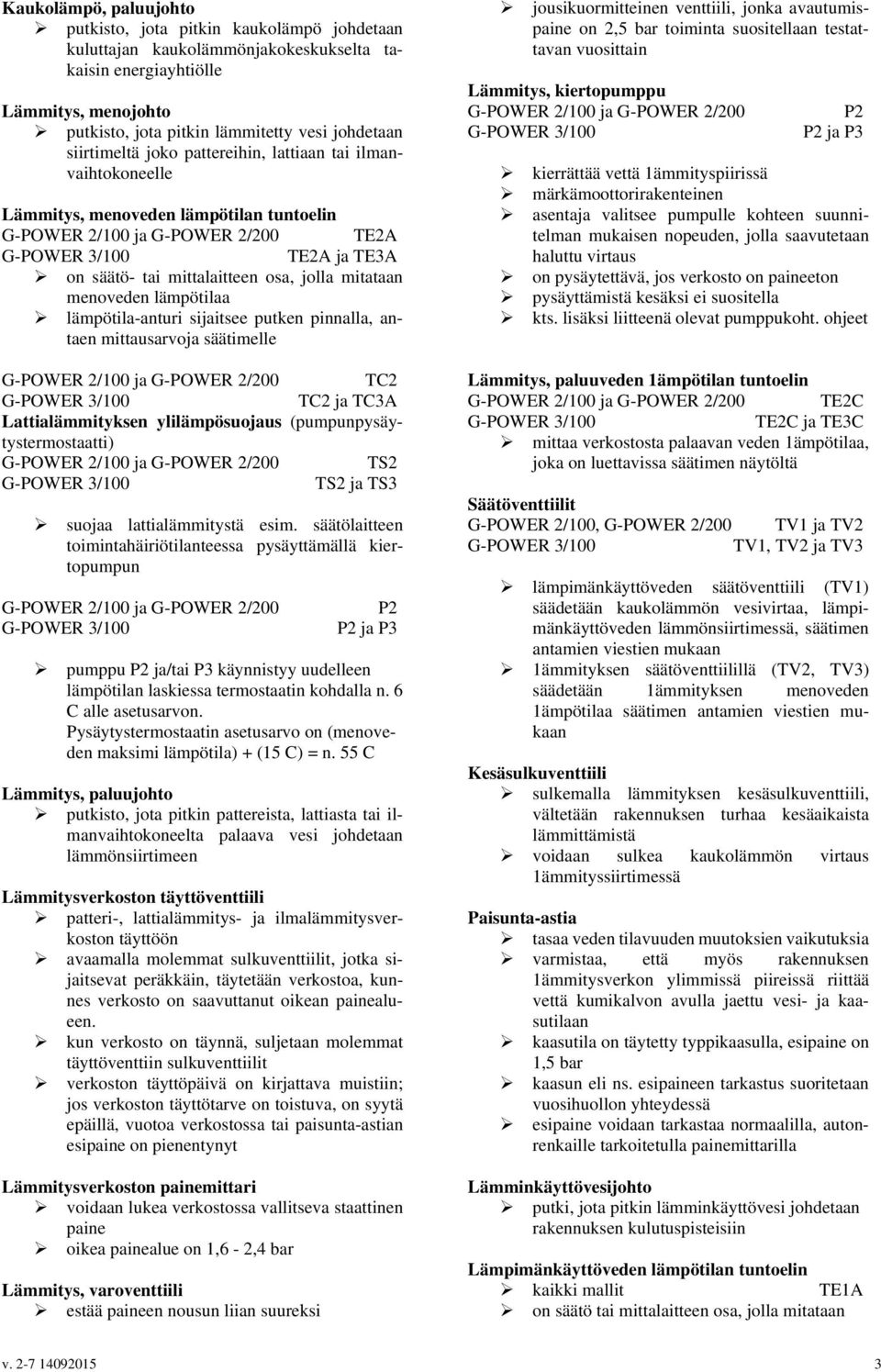

4 Kaukolämpö, paluujohto putkisto, jota pitkin kaukolämpö johdetaan kuluttajan kaukolämmönjakokeskukselta takaisin energiayhtiölle Lämmitys, menojohto putkisto, jota pitkin lämmitetty vesi johdetaan siirtimeltä joko pattereihin, lattiaan tai ilmanvaihtokoneelle Lämmitys, menoveden lämpötilan tuntoelin G-POWER 2/100 ja G-POWER 2/200 TE2A G-POWER 3/100 TE2A ja TE3A on säätö- tai mittalaitteen osa, jolla mitataan menoveden lämpötilaa lämpötila-anturi sijaitsee putken pinnalla, antaen mittausarvoja säätimelle G-POWER 2/100 ja G-POWER 2/200 TC2 G-POWER 3/100 TC2 ja TC3A Lattialämmityksen ylilämpösuojaus (pumpunpysäytystermostaatti) G-POWER 2/100 ja G-POWER 2/200 TS2 G-POWER 3/100 TS2 ja TS3 suojaa lattialämmitystä esim. säätölaitteen toimintahäiriötilanteessa pysäyttämällä kiertopumpun G-POWER 2/100 ja G-POWER 2/200 G-POWER 3/100 P2 P2 ja P3 pumppu P2 ja/tai P3 käynnistyy uudelleen lämpötilan laskiessa termostaatin kohdalla n. 6 C alle asetusarvon. Pysäytystermostaatin asetusarvo on (menoveden maksimi lämpötila) + (15 C) = n. 55 C Lämmitys, paluujohto putkisto, jota pitkin pattereista, lattiasta tai ilmanvaihtokoneelta palaava vesi johdetaan lämmönsiirtimeen Lämmitysverkoston täyttöventtiili patteri-, lattialämmitys- ja ilmalämmitysverkoston täyttöön avaamalla molemmat sulkuventtiilit, jotka sijaitsevat peräkkäin, täytetään verkostoa, kunnes verkosto on saavuttanut oikean painealueen. kun verkosto on täynnä, suljetaan molemmat täyttöventtiin sulkuventtiilit verkoston täyttöpäivä on kirjattava muistiin; jos verkoston täyttötarve on toistuva, on syytä epäillä, vuotoa verkostossa tai paisunta-astian esipaine on pienentynyt Lämmitysverkoston painemittari voidaan lukea verkostossa vallitseva staattinen paine oikea painealue on 1,6-2,4 bar Lämmitys, varoventtiili estää paineen nousun liian suureksi jousikuormitteinen venttiili, jonka avautumispaine on 2,5 bar toiminta suositellaan testattavan vuosittain Lämmitys, kiertopumppu G-POWER 2/100 ja G-POWER 2/200 G-POWER 3/100 P2 P2 ja P3 kierrättää vettä 1ämmityspiirissä märkämoottorirakenteinen asentaja valitsee pumpulle kohteen suunnitelman mukaisen nopeuden, jolla saavutetaan haluttu virtaus on pysäytettävä, jos verkosto on paineeton pysäyttämistä kesäksi ei suositella kts. lisäksi liitteenä olevat pumppukoht. ohjeet Lämmitys, paluuveden 1ämpötilan tuntoelin G-POWER 2/100 ja G-POWER 2/200 TE2C G-POWER 3/100 TE2C ja TE3C mittaa verkostosta palaavan veden 1ämpötilaa, joka on luettavissa säätimen näytöltä Säätöventtiilit G-POWER 2/100, G-POWER 2/200 TV1 ja TV2 G-POWER 3/100 TV1, TV2 ja TV3 lämpimänkäyttöveden säätöventtiili (TV1) säädetään kaukolämmön vesivirtaa, lämpimänkäyttöveden lämmönsiirtimessä, säätimen antamien viestien mukaan 1ämmityksen säätöventtiilillä (TV2, TV3) säädetään 1ämmityksen menoveden 1ämpötilaa säätimen antamien viestien mukaan Kesäsulkuventtiili sulkemalla lämmityksen kesäsulkuventtiili, vältetään rakennuksen turhaa kesäaikaista lämmittämistä voidaan sulkea kaukolämmön virtaus 1ämmityssiirtimessä Paisunta-astia tasaa veden tilavuuden muutoksien vaikutuksia varmistaa, että myös rakennuksen 1ämmitysverkon ylimmissä piireissä riittää vettä kumikalvon avulla jaettu vesi- ja kaasutilaan kaasutila on täytetty typpikaasulla, esipaine on 1,5 bar kaasun eli ns. esipaineen tarkastus suoritetaan vuosihuollon yhteydessä esipaine voidaan tarkastaa normaalilla, autonrenkaille tarkoitetulla painemittarilla Lämminkäyttövesijohto putki, jota pitkin lämminkäyttövesi johdetaan rakennuksen kulutuspisteisiin Lämpimänkäyttöveden lämpötilan tuntoelin kaikki mallit TE1A on säätö tai mittalaitteen osa, jolla mitataan v

5 lämpötilaa sijaitsee putken pinnalla, antaen mittausarvoja käyttövesisäätimelle Kylmävesijohto putki, josta kylmäkäyttövesi johdetaan lämpimänkäyttöveden lämmönsiirtimeen lämmitettäväksi Kylmänveden syöttöventtiili ryhmä, joka sisältää varoventtiilin, painemittarin, sulkuventtiilin ja takaiskuventtiilin voidaan sulkea lämminkäyttövesi pois käytöstä painemittarista voidaan tarkastaa varoventtiilin avautumispaine varoventtiilin avautumispaine on 10 bar Lämminkäyttövesikiertojohto putki, jota pitkin 1ämminkäyttövesi palaa kulutuspisteiltä lämmönsiirtimelle varmistaa että kulutuspisteistä saadaan lämmintä vettä tietyn odotusajan kuluttua vähentää veden kulutusta Lämminkäyttövesi, kiertopumppu kaikissa malleissa P1 kierrättää vettä 1ämminkäyttövesiverkostossa suositellaan nopeutta 1, jos kiertojohto on alle 5m. Mikäli käyttövedessä on lämmönkulutuselementtejä tai kiertojohdon pituus on yli 5m, suositellaan autoadapt. -asentoa ei saa pysäyttää, koska käyttöveden säätö ei silloin toimi märkämoottorirakenteinen pumppu on pysäytettävä jos verkosto on paineeton katso lisäksi liitteenä olevat pumpun ohjeet Linjansäätöventtiili lämpimänkäyttöveden kiertopiirin vesivirran säätöön virtaamaksi on säädettävä 30% mitoitusvirtaamasta = 0,09 I/s toimii myös sulkuventtiilinä kiertopumpun huoltojen yhteydessä Pumppuventtiili on lämpimän käyttöveden kiertopumpun yhteydessä oleva sulku- ja yksisuuntaventtiili toimii myös sulkuventtiilinä kiertopumpun huoltojen yhteydessä yksisuuntaventtiili estää veden kulkeutumisen väärään suuntaan kulutuksen aikana Lisävarusteet Paine-erosäädin paine-erosäätimen takaa vakion paine-eron lämmityksen ja käyttöveden säätöventtiilille viritetty tehtaalla asetusarvoon 120 kpa, joka on kuusi kierrosta ylimmästä säätöpyörän asennosta alaspäin 1 kierros (360') säätöpyörän asennossa vastaa 10 kpa:n muutosta paine-eron asetusarvoon jos halutaan suurempi paine-ero, kierretään asetusrengasta myötäpäivään, vastapäivään kierrettäessä pienennetään paine-eroa Kaukolämpövarustesarja integroitu keskukseen sisältää painemittarit, lämpömittarit ja sulkuventtiilit painemittarista voidaan lukea kaukolämmön tulo- ja paluu paine lämpömittareista nähdään kaukolämmön tuloja paluu lämpötilat käytön aikana painemittarien sulkuventtiilit on pidettävä suljettuna, venttiilit avataan vain, kun halutaan lukea kaukolämmön tulo- tai paluupaine SÄÄTÖLAITTEIDEN ja PUMPPUJEN KÄYTTÖOHJEET Katso liitteet. SÄHKÖISTYS Lattialämmityksessä, lämmitysmenoputkeen kiinnitetään pumpunpysäytystermostaatti (TS2 / TS3), joka on valmiiksi johdotettuna. Sähkökytkentä on valmiiksi tehty. Anturi kiinnitetään mahdollisimman kauaksi 1ämmityksen menoputkeen, minimietäisyys lämmityksen 1ämmönsiirtimestä on 1 m. Säätöarvo esim. 55 C Huomioitavaa Tarkista, että kaikki sähköiset osat ovat ulkoisesti moitteettomassa kunnossa ja kiinni tukevasti 1ämmönjakokeskuksessa ja putkistossa. Kun putkistotyöt on tehty ja vesi liitetty, G-Power- pientalokeskuksen käyttöönottamiseksi ei tarvita välttämättä sähköasentajaa. Jos olet epävarma, anna sähköasentajan tehdä seuraavat toimenpiteet: ulkoanturi asennetaan kiinteistön pohjoisseinälle noin 3 m:n korkeuteen, jossa se mittaa vallitsevaa ulko- lämpötilaa (varo tuuletusikkunoiden haittavaikutuksia) - ulkoanturi on varustettu johdolla, jossa on pistoke - ulkoanturijohdon pistoke kytketään sähköohjauskeskuksessa olevaan liittimeen, joka on merkitty tarralla "ulkoanturijohto" tarkista, että putkistot ovat täytetty vedellä ja ilmattu hyvin kytke sähkönsyöttöpistoke maadoitettuun pistorasiaan, jonka sulakekoko on 10A / 230V. odota n. 10 s, kytke kiertopumput PI (käyttövesi), ja P2 (lämmitys) päälle käyttökytkimistä kytke säädin toimintaan, katso kohta "säätölaitteiden käyttöohjeet" 4 v

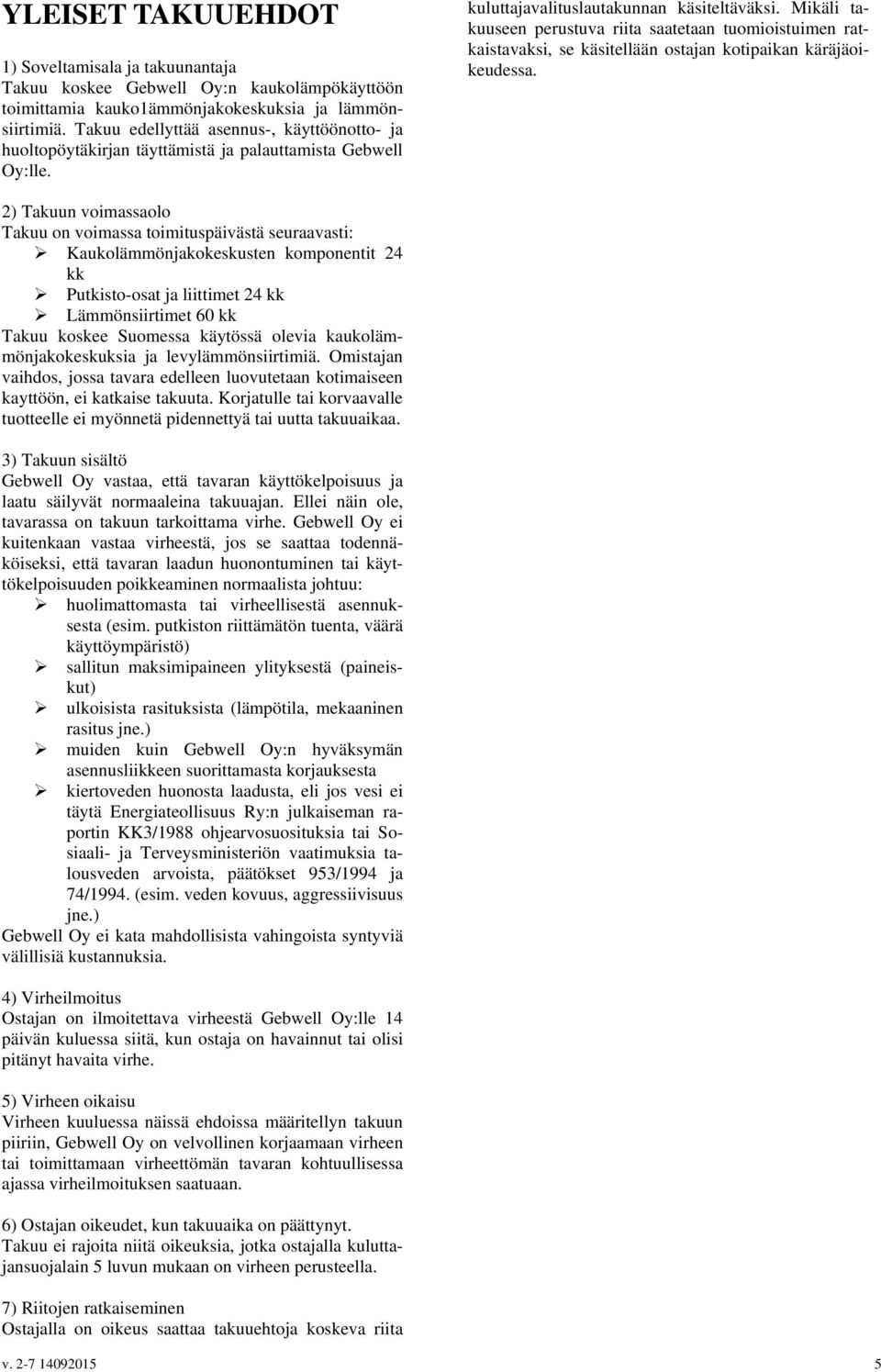

6 YLEISET TAKUUEHDOT 1) Soveltamisala ja takuunantaja Takuu koskee Gebwell Oy:n kaukolämpökäyttöön toimittamia kauko1ämmönjakokeskuksia ja lämmönsiirtimiä. Takuu edellyttää asennus-, käyttöönotto- ja huoltopöytäkirjan täyttämistä ja palauttamista Gebwell Oy:lle. kuluttajavalituslautakunnan käsiteltäväksi. Mikäli takuuseen perustuva riita saatetaan tuomioistuimen ratkaistavaksi, se käsitellään ostajan kotipaikan käräjäoikeudessa. 2) Takuun voimassaolo Takuu on voimassa toimituspäivästä seuraavasti: Kaukolämmönjakokeskusten komponentit 24 kk Putkisto-osat ja liittimet 24 kk Lämmönsiirtimet 60 kk Takuu koskee Suomessa käytössä olevia kaukolämmönjakokeskuksia ja levylämmönsiirtimiä. Omistajan vaihdos, jossa tavara edelleen luovutetaan kotimaiseen kayttöön, ei katkaise takuuta. Korjatulle tai korvaavalle tuotteelle ei myönnetä pidennettyä tai uutta takuuaikaa. 3) Takuun sisältö Gebwell Oy vastaa, että tavaran käyttökelpoisuus ja laatu säilyvät normaaleina takuuajan. Ellei näin ole, tavarassa on takuun tarkoittama virhe. Gebwell Oy ei kuitenkaan vastaa virheestä, jos se saattaa todennäköiseksi, että tavaran laadun huonontuminen tai käyttökelpoisuuden poikkeaminen normaalista johtuu: huolimattomasta tai virheellisestä asennuksesta (esim. putkiston riittämätön tuenta, väärä käyttöympäristö) sallitun maksimipaineen ylityksestä (paineiskut) ulkoisista rasituksista (lämpötila, mekaaninen rasitus jne.) muiden kuin Gebwell Oy:n hyväksymän asennusliikkeen suorittamasta korjauksesta kiertoveden huonosta laadusta, eli jos vesi ei täytä Energiateollisuus Ry:n julkaiseman raportin KK3/1988 ohjearvosuosituksia tai Sosiaali- ja Terveysministeriön vaatimuksia talousveden arvoista, päätökset 953/1994 ja 74/1994. (esim. veden kovuus, aggressiivisuus jne.) Gebwell Oy ei kata mahdollisista vahingoista syntyviä välillisiä kustannuksia. 4) Virheilmoitus Ostajan on ilmoitettava virheestä Gebwell Oy:lle 14 päivän kuluessa siitä, kun ostaja on havainnut tai olisi pitänyt havaita virhe. 5) Virheen oikaisu Virheen kuuluessa näissä ehdoissa määritellyn takuun piiriin, Gebwell Oy on velvollinen korjaamaan virheen tai toimittamaan virheettömän tavaran kohtuullisessa ajassa virheilmoituksen saatuaan. 6) Ostajan oikeudet, kun takuuaika on päättynyt. Takuu ei rajoita niitä oikeuksia, jotka ostajalla kuluttajansuojalain 5 luvun mukaan on virheen perusteella. 7) Riitojen ratkaiseminen Ostajalla on oikeus saattaa takuuehtoja koskeva riita v

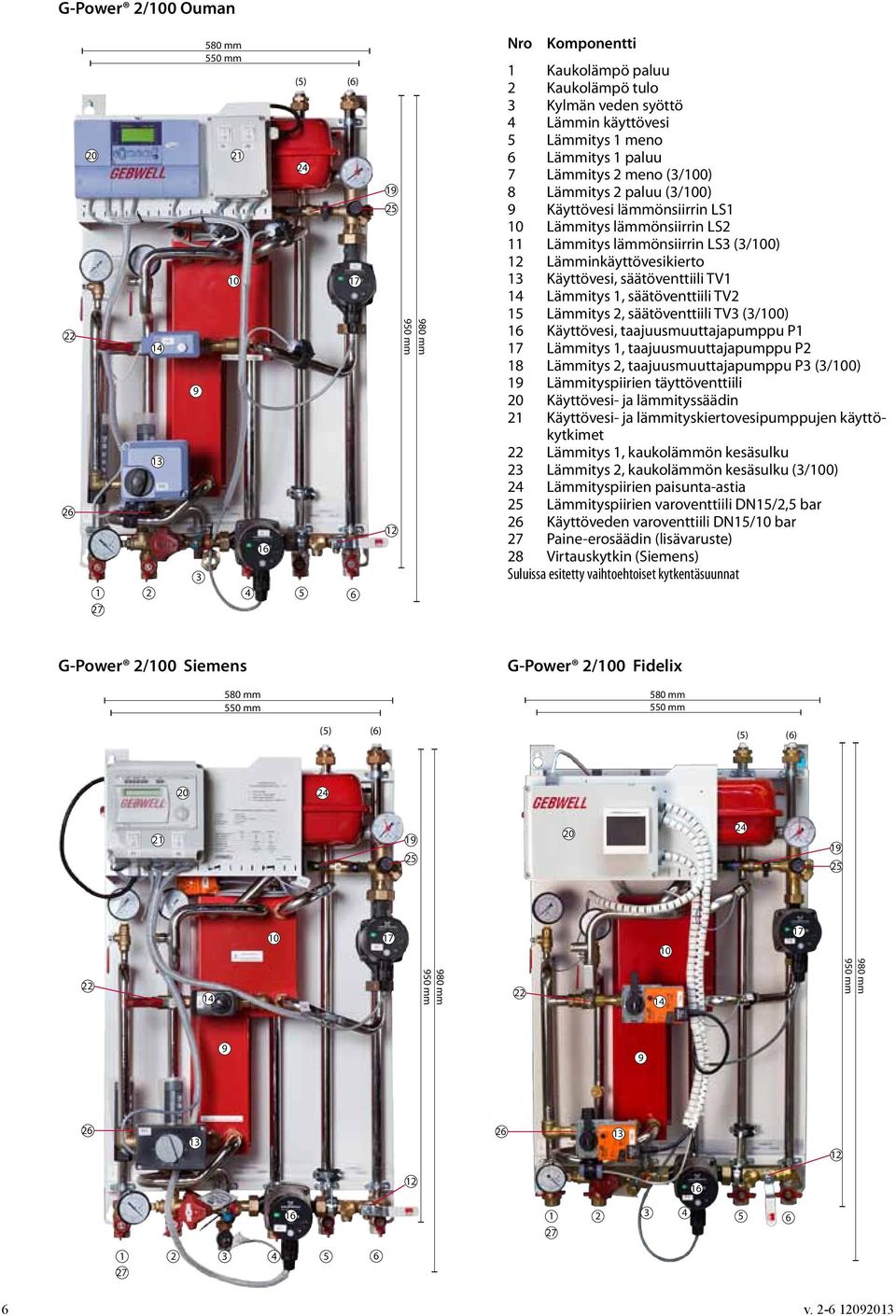

7 G-Power 2/100 Ouman mm 550 mm (5) (6) mm 950 mm Nro Komponentti 1 Kaukolämpö paluu 2 Kaukolämpö tulo 3 Kylmän veden syöttö 4 Lämmin käyttövesi 5 Lämmitys 1 meno 6 Lämmitys 1 paluu 7 Lämmitys 2 meno (3/100) 8 Lämmitys 2 paluu (3/100) 9 Käyttövesi lämmönsiirrin LS1 10 Lämmitys lämmönsiirrin LS2 11 Lämmitys lämmönsiirrin LS3 (3/100) 12 Lämminkäyttövesikierto 13 Käyttövesi, säätöventtiili TV1 14 Lämmitys 1, säätöventtiili TV2 15 Lämmitys 2, säätöventtiili TV3 (3/100) 16 Käyttövesi, taajuusmuuttajapumppu P1 17 Lämmitys 1, taajuusmuuttajapumppu P2 18 Lämmitys 2, taajuusmuuttajapumppu P3 (3/100) 19 Lämmityspiirien täyttöventtiili 20 Käyttövesi- ja lämmityssäädin 21 Käyttövesi- ja lämmityskiertovesipumppujen käyttökytkimet 22 Lämmitys 1, kaukolämmön kesäsulku 23 Lämmitys 2, kaukolämmön kesäsulku (3/100) 24 Lämmityspiirien paisunta-astia 25 Lämmityspiirien varoventtiili DN15/2,5 bar 26 Käyttöveden varoventtiili DN15/10 bar 27 Paine-erosäädin (lisävaruste) 28 Virtauskytkin (Siemens) Suluissa esitetty vaihtoehtoiset kytkentäsuunnat G-Power 2/100 Siemens 580 mm 550 mm G-Power 2/100 Fidelix 580 mm 550 mm (5) (6) (5) (6) mm 950 mm mm 950 mm v

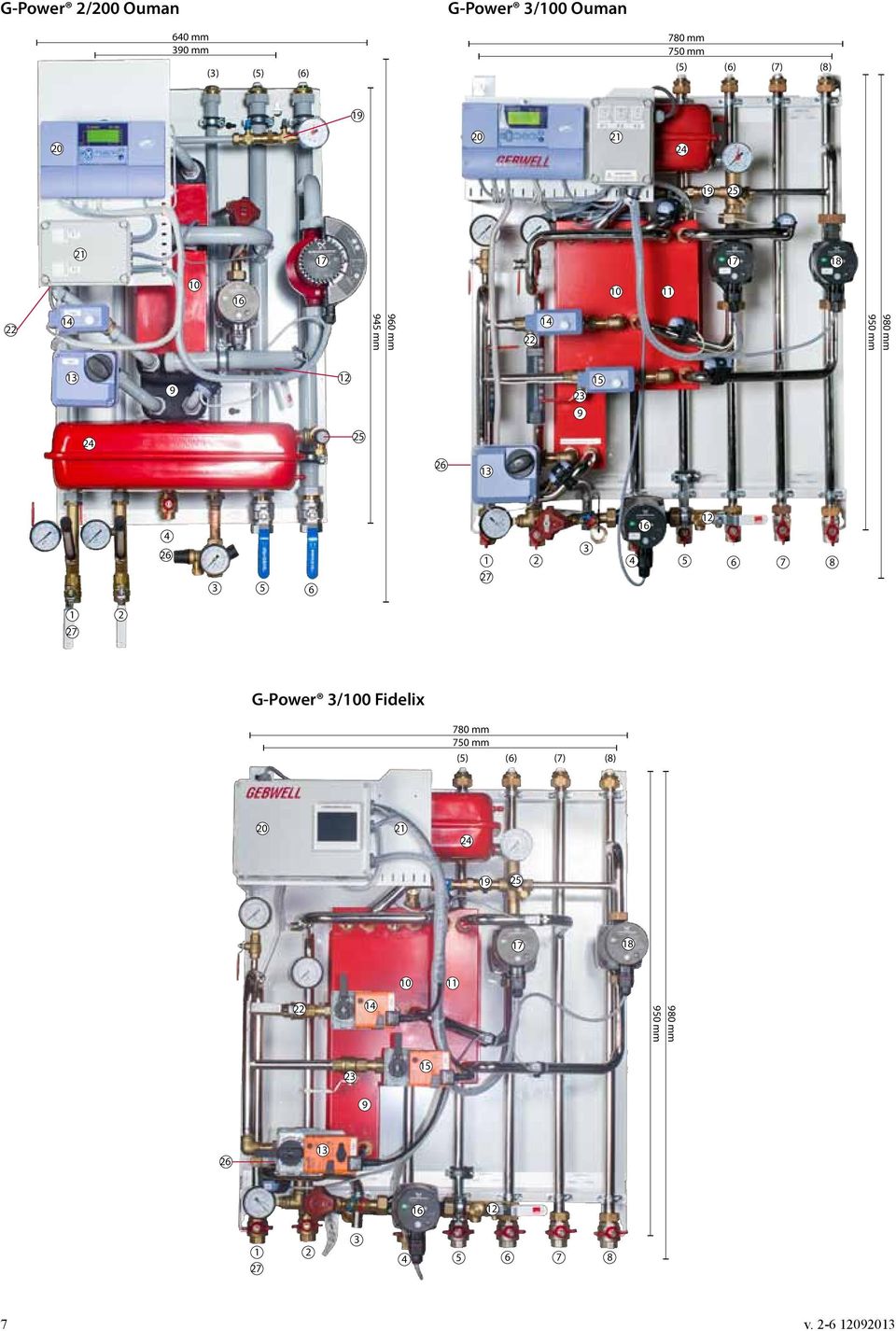

8 G-Power 2/200 Ouman G-Power 3/100 Ouman 640 mm 390 mm (3) (5) (6) 780 mm 750 mm (5) (6) (7) (8) mm 945 mm mm 950 mm G-Power 3/100 Fidelix 780 mm 750 mm (5) (6) (7) (8) mm 950 mm v

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27 Gebwell Oy Patruunapolku LEPPÄVIRTA Y-Tunnus: Kotipaikka: Leppävirta p fax info@gebwell.fi
