Käyttöohje ESTETICA E30. Aina turvallisella puolella.

Transkriptio

1 Käyttöohje ESTETICA E30 Aina turvallisella puolella.

2 Valmistaja: Kaltenbach & Voigt GmbH Bismarckring 39 D Biberach Myynti: KaVo Dental GmbH Bismarckring 39 D Biberach Puh. +49 (0) Faksi +49 (0)

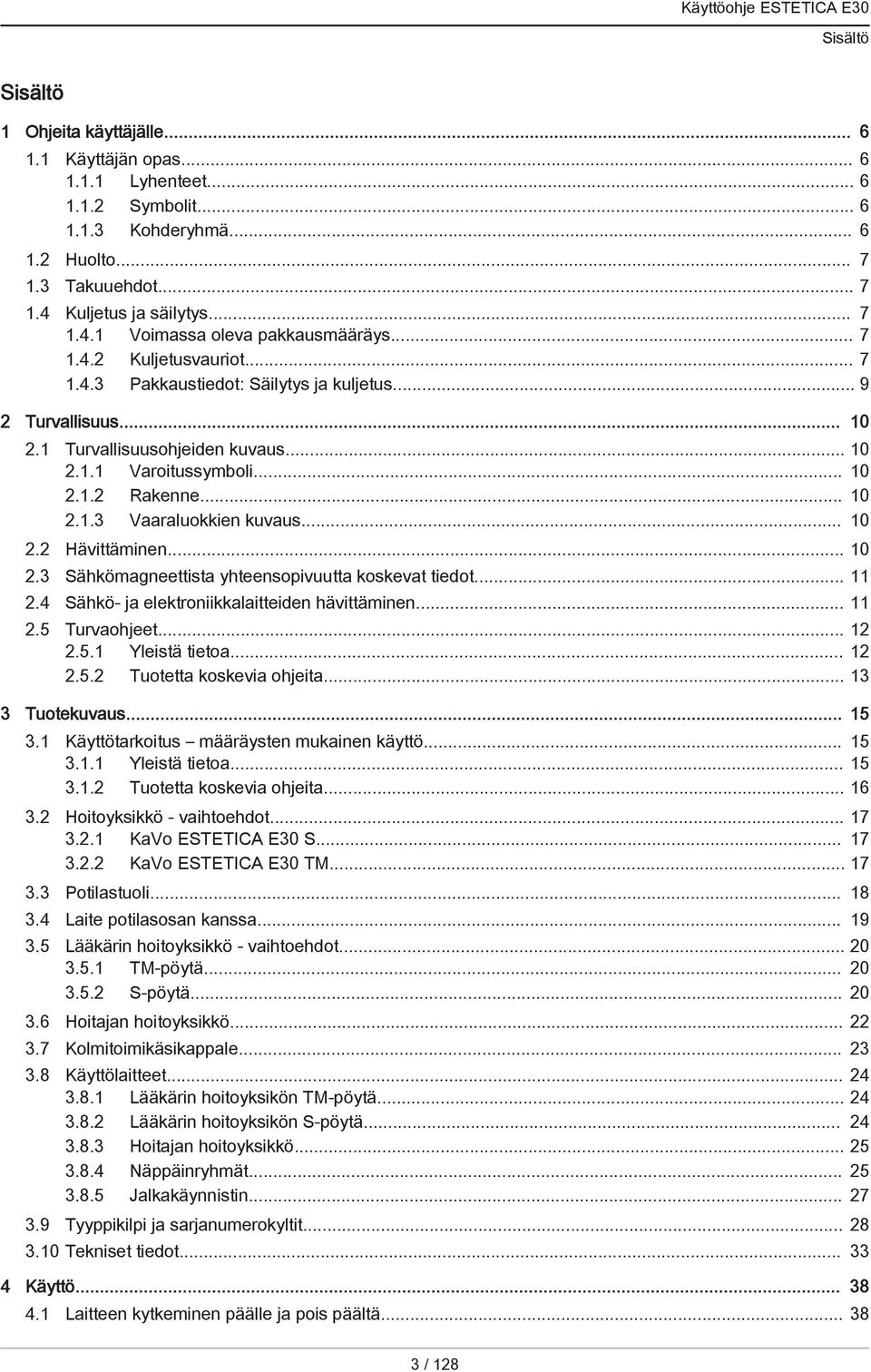

3 Sisältö Sisältö 1 Ohjeita käyttäjälle Käyttäjän opas Lyhenteet Symbolit Kohderyhmä Huolto Takuuehdot Kuljetus ja säilytys Voimassa oleva pakkausmääräys Kuljetusvauriot Pakkaustiedot: Säilytys ja kuljetus Turvallisuus Turvallisuusohjeiden kuvaus Varoitussymboli Rakenne Vaaraluokkien kuvaus Hävittäminen Sähkömagneettista yhteensopivuutta koskevat tiedot Sähkö- ja elektroniikkalaitteiden hävittäminen Turvaohjeet Yleistä tietoa Tuotetta koskevia ohjeita Tuotekuvaus Käyttötarkoitus määräysten mukainen käyttö Yleistä tietoa Tuotetta koskevia ohjeita Hoitoyksikkö - vaihtoehdot KaVo ESTETICA E30 S KaVo ESTETICA E30 TM Potilastuoli Laite potilasosan kanssa Lääkärin hoitoyksikkö - vaihtoehdot TM-pöytä S-pöytä Hoitajan hoitoyksikkö Kolmitoimikäsikappale Käyttölaitteet Lääkärin hoitoyksikön TM-pöytä Lääkärin hoitoyksikön S-pöytä Hoitajan hoitoyksikkö Näppäinryhmät Jalkakäynnistin Tyyppikilpi ja sarjanumerokyltit Tekniset tiedot Käyttö Laitteen kytkeminen päälle ja pois päältä / 128

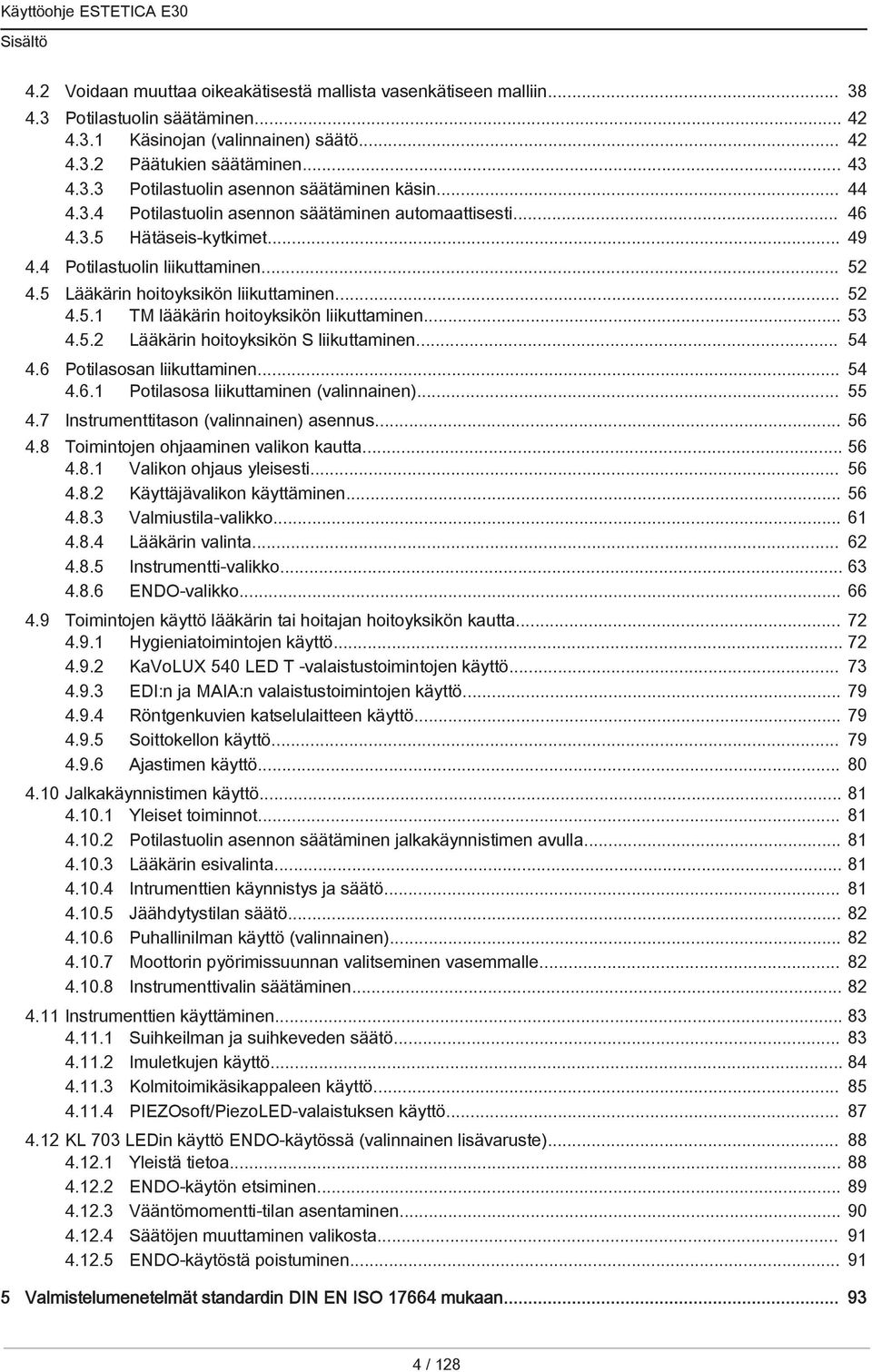

4 Sisältö 4.2 Voidaan muuttaa oikeakätisestä mallista vasenkätiseen malliin Potilastuolin säätäminen Käsinojan (valinnainen) säätö Päätukien säätäminen Potilastuolin asennon säätäminen käsin Potilastuolin asennon säätäminen automaattisesti Hätäseis-kytkimet Potilastuolin liikuttaminen Lääkärin hoitoyksikön liikuttaminen TM lääkärin hoitoyksikön liikuttaminen Lääkärin hoitoyksikön S liikuttaminen Potilasosan liikuttaminen Potilasosa liikuttaminen (valinnainen) Instrumenttitason (valinnainen) asennus Toimintojen ohjaaminen valikon kautta Valikon ohjaus yleisesti Käyttäjävalikon käyttäminen Valmiustila-valikko Lääkärin valinta Instrumentti-valikko ENDO-valikko Toimintojen käyttö lääkärin tai hoitajan hoitoyksikön kautta Hygieniatoimintojen käyttö KaVoLUX 540 LED T -valaistustoimintojen käyttö EDI:n ja MAIA:n valaistustoimintojen käyttö Röntgenkuvien katselulaitteen käyttö Soittokellon käyttö Ajastimen käyttö Jalkakäynnistimen käyttö Yleiset toiminnot Potilastuolin asennon säätäminen jalkakäynnistimen avulla Lääkärin esivalinta Intrumenttien käynnistys ja säätö Jäähdytystilan säätö Puhallinilman käyttö (valinnainen) Moottorin pyörimissuunnan valitseminen vasemmalle Instrumenttivalin säätäminen Instrumenttien käyttäminen Suihkeilman ja suihkeveden säätö Imuletkujen käyttö Kolmitoimikäsikappaleen käyttö PIEZOsoft/PiezoLED-valaistuksen käyttö KL 703 LEDin käyttö ENDO-käytössä (valinnainen lisävaruste) Yleistä tietoa ENDO-käytön etsiminen Vääntömomentti-tilan asentaminen Säätöjen muuttaminen valikosta ENDO-käytöstä poistuminen Valmistelumenetelmät standardin DIN EN ISO mukaan / 128

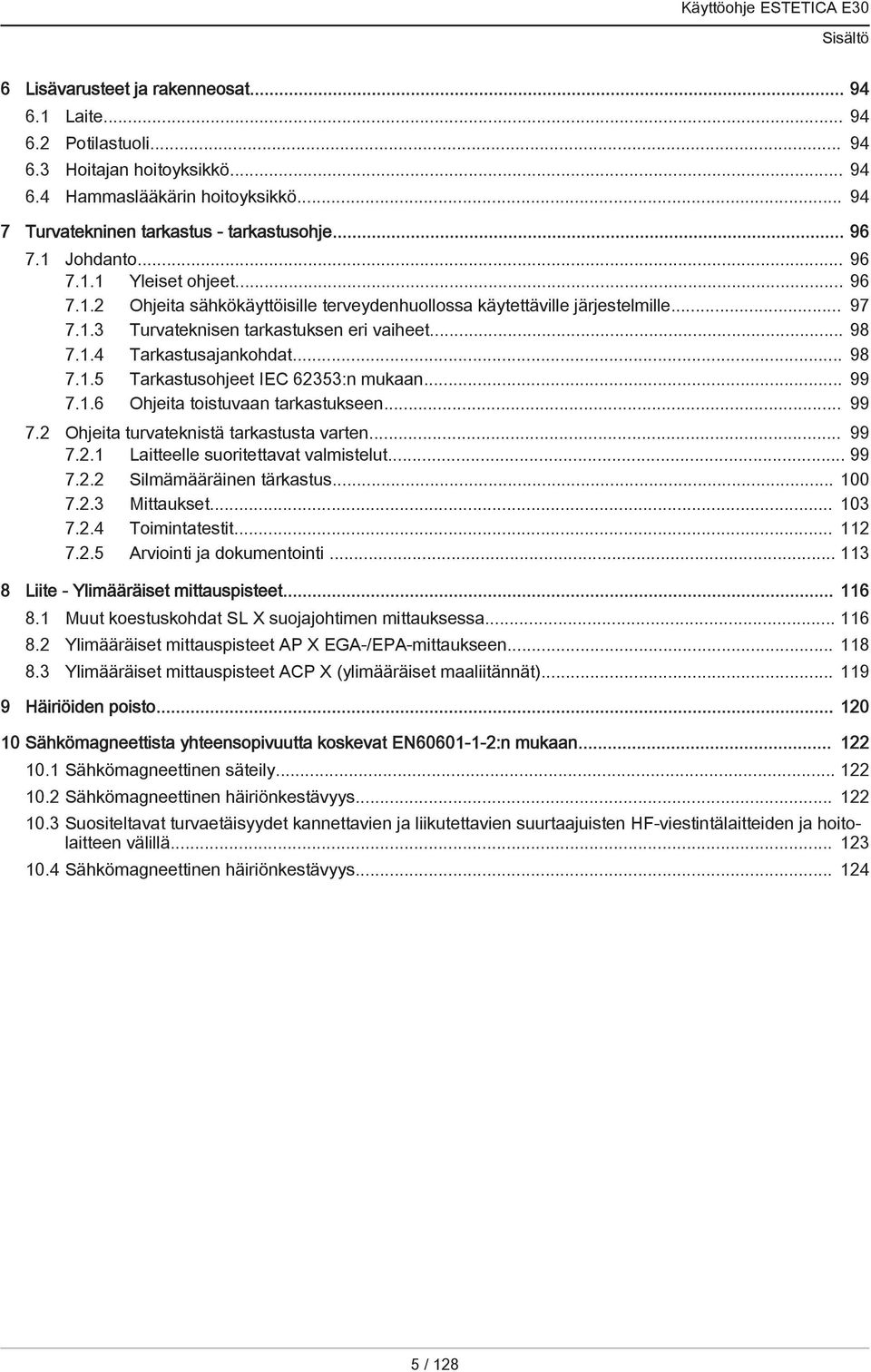

5 Sisältö 6 Lisävarusteet ja rakenneosat Laite Potilastuoli Hoitajan hoitoyksikkö Hammaslääkärin hoitoyksikkö Turvatekninen tarkastus - tarkastusohje Johdanto Yleiset ohjeet Ohjeita sähkökäyttöisille terveydenhuollossa käytettäville järjestelmille Turvateknisen tarkastuksen eri vaiheet Tarkastusajankohdat Tarkastusohjeet IEC 62353:n mukaan Ohjeita toistuvaan tarkastukseen Ohjeita turvateknistä tarkastusta varten Laitteelle suoritettavat valmistelut Silmämääräinen tärkastus Mittaukset Toimintatestit Arviointi ja dokumentointi Liite - Ylimääräiset mittauspisteet Muut koestuskohdat SL X suojajohtimen mittauksessa Ylimääräiset mittauspisteet AP X EGA-/EPA-mittaukseen Ylimääräiset mittauspisteet ACP X (ylimääräiset maaliitännät) Häiriöiden poisto Sähkömagneettista yhteensopivuutta koskevat EN :n mukaan Sähkömagneettinen säteily Sähkömagneettinen häiriönkestävyys Suositeltavat turvaetäisyydet kannettavien ja liikutettavien suurtaajuisten HF-viestintälaitteiden ja hoitolaitteen välillä Sähkömagneettinen häiriönkestävyys / 128

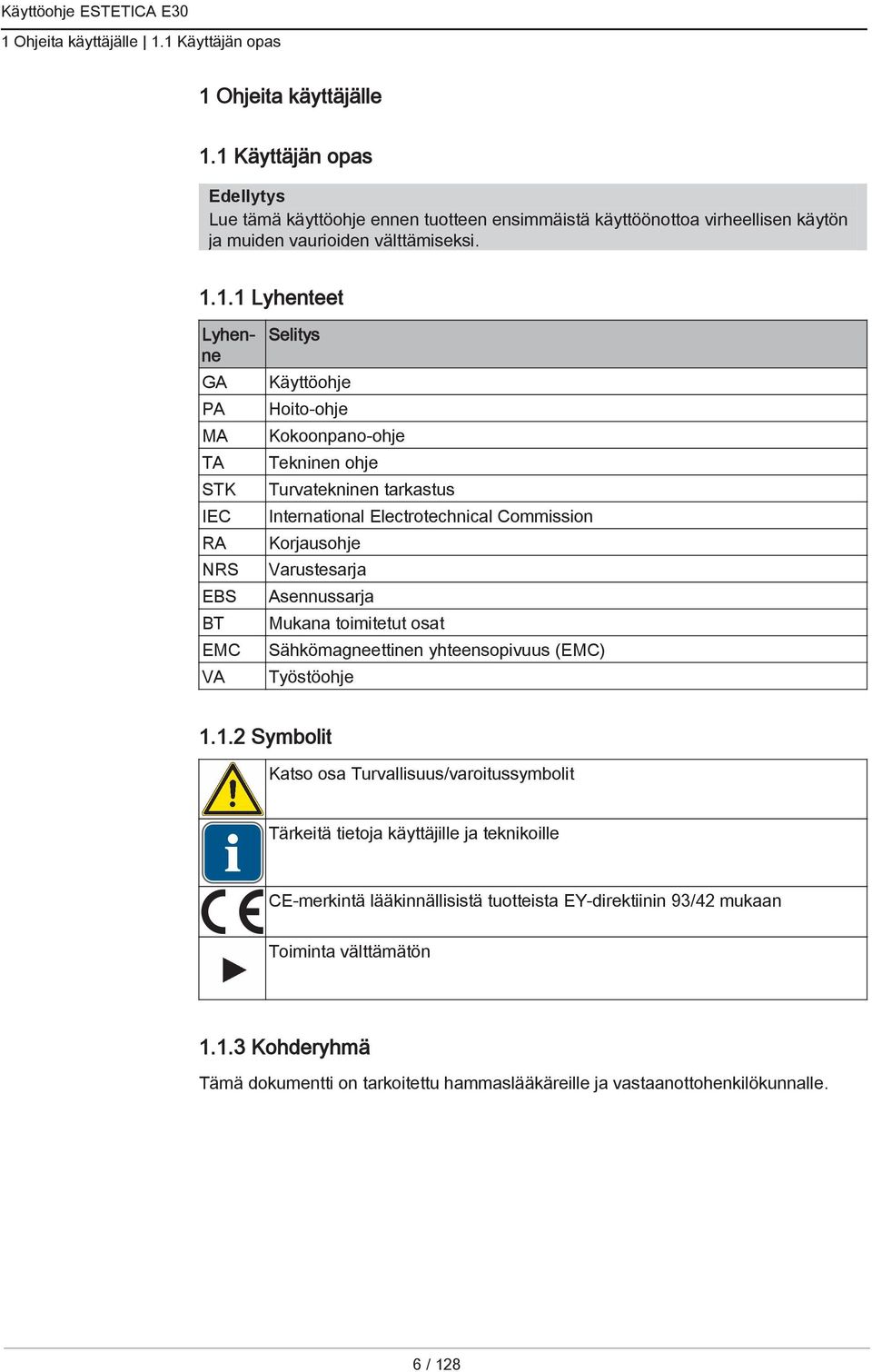

6 1 Ohjeita käyttäjälle 1.1 Käyttäjän opas 1 Ohjeita käyttäjälle 1.1 Käyttäjän opas Edellytys Lue tämä käyttöohje ennen tuotteen ensimmäistä käyttöönottoa virheellisen käytön ja muiden vaurioiden välttämiseksi Lyhenteet Lyhenne GA PA MA TA STK IEC RA NRS EBS BT EMC VA Selitys Käyttöohje Hoito-ohje Kokoonpano-ohje Tekninen ohje Turvatekninen tarkastus International Electrotechnical Commission Korjausohje Varustesarja Asennussarja Mukana toimitetut osat Sähkömagneettinen yhteensopivuus (EMC) Työstöohje Symbolit Katso osa Turvallisuus/varoitussymbolit Tärkeitä tietoja käyttäjille ja teknikoille CE-merkintä lääkinnällisistä tuotteista EY-direktiinin 93/42 mukaan Toiminta välttämätön Kohderyhmä Tämä dokumentti on tarkoitettu hammaslääkäreille ja vastaanottohenkilökunnalle. 6 / 128

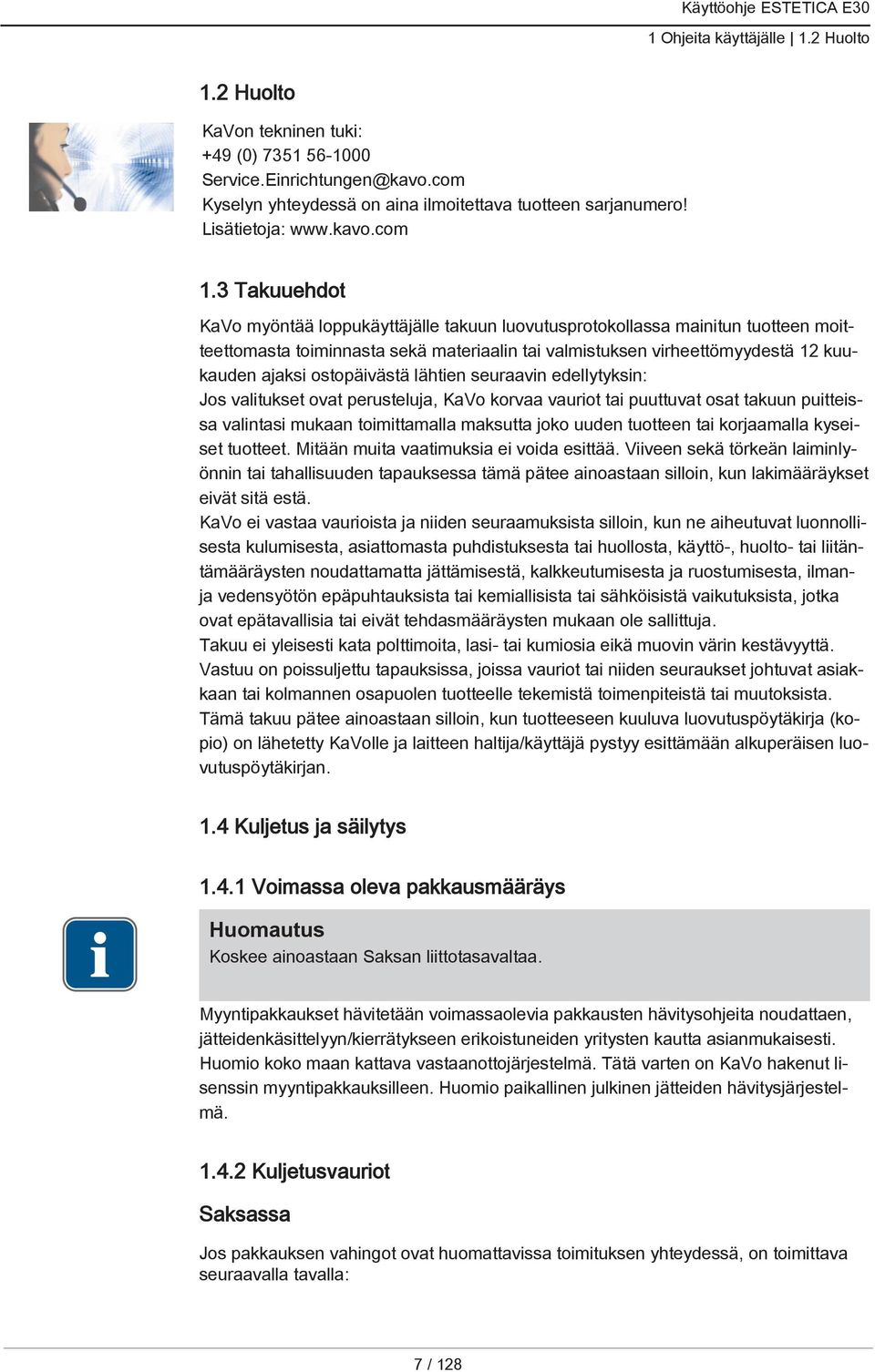

7 1 Ohjeita käyttäjälle 1.2 Huolto 1.2 Huolto KaVon tekninen tuki: +49 (0) Kyselyn yhteydessä on aina ilmoitettava tuotteen sarjanumero! Lisätietoja: Takuuehdot KaVo myöntää loppukäyttäjälle takuun luovutusprotokollassa mainitun tuotteen moitteettomasta toiminnasta sekä materiaalin tai valmistuksen virheettömyydestä 12 kuukauden ajaksi ostopäivästä lähtien seuraavin edellytyksin: Jos valitukset ovat perusteluja, KaVo korvaa vauriot tai puuttuvat osat takuun puitteissa valintasi mukaan toimittamalla maksutta joko uuden tuotteen tai korjaamalla kyseiset tuotteet. Mitään muita vaatimuksia ei voida esittää. Viiveen sekä törkeän laiminlyönnin tai tahallisuuden tapauksessa tämä pätee ainoastaan silloin, kun lakimääräykset eivät sitä estä. KaVo ei vastaa vaurioista ja niiden seuraamuksista silloin, kun ne aiheutuvat luonnollisesta kulumisesta, asiattomasta puhdistuksesta tai huollosta, käyttö-, huolto- tai liitäntämääräysten noudattamatta jättämisestä, kalkkeutumisesta ja ruostumisesta, ilmanja vedensyötön epäpuhtauksista tai kemiallisista tai sähköisistä vaikutuksista, jotka ovat epätavallisia tai eivät tehdasmääräysten mukaan ole sallittuja. Takuu ei yleisesti kata polttimoita, lasi- tai kumiosia eikä muovin värin kestävyyttä. Vastuu on poissuljettu tapauksissa, joissa vauriot tai niiden seuraukset johtuvat asiakkaan tai kolmannen osapuolen tuotteelle tekemistä toimenpiteistä tai muutoksista. Tämä takuu pätee ainoastaan silloin, kun tuotteeseen kuuluva luovutuspöytäkirja (kopio) on lähetetty KaVolle ja laitteen haltija/käyttäjä pystyy esittämään alkuperäisen luovutuspöytäkirjan. 1.4 Kuljetus ja säilytys Voimassa oleva pakkausmääräys Koskee ainoastaan Saksan liittotasavaltaa. Myyntipakkaukset hävitetään voimassaolevia pakkausten hävitysohjeita noudattaen, jätteidenkäsittelyyn/kierrätykseen erikoistuneiden yritysten kautta asianmukaisesti. Huomio koko maan kattava vastaanottojärjestelmä. Tätä varten on KaVo hakenut lisenssin myyntipakkauksilleen. Huomio paikallinen julkinen jätteiden hävitysjärjestelmä Kuljetusvauriot Saksassa Jos pakkauksen vahingot ovat huomattavissa toimituksen yhteydessä, on toimittava seuraavalla tavalla: 7 / 128

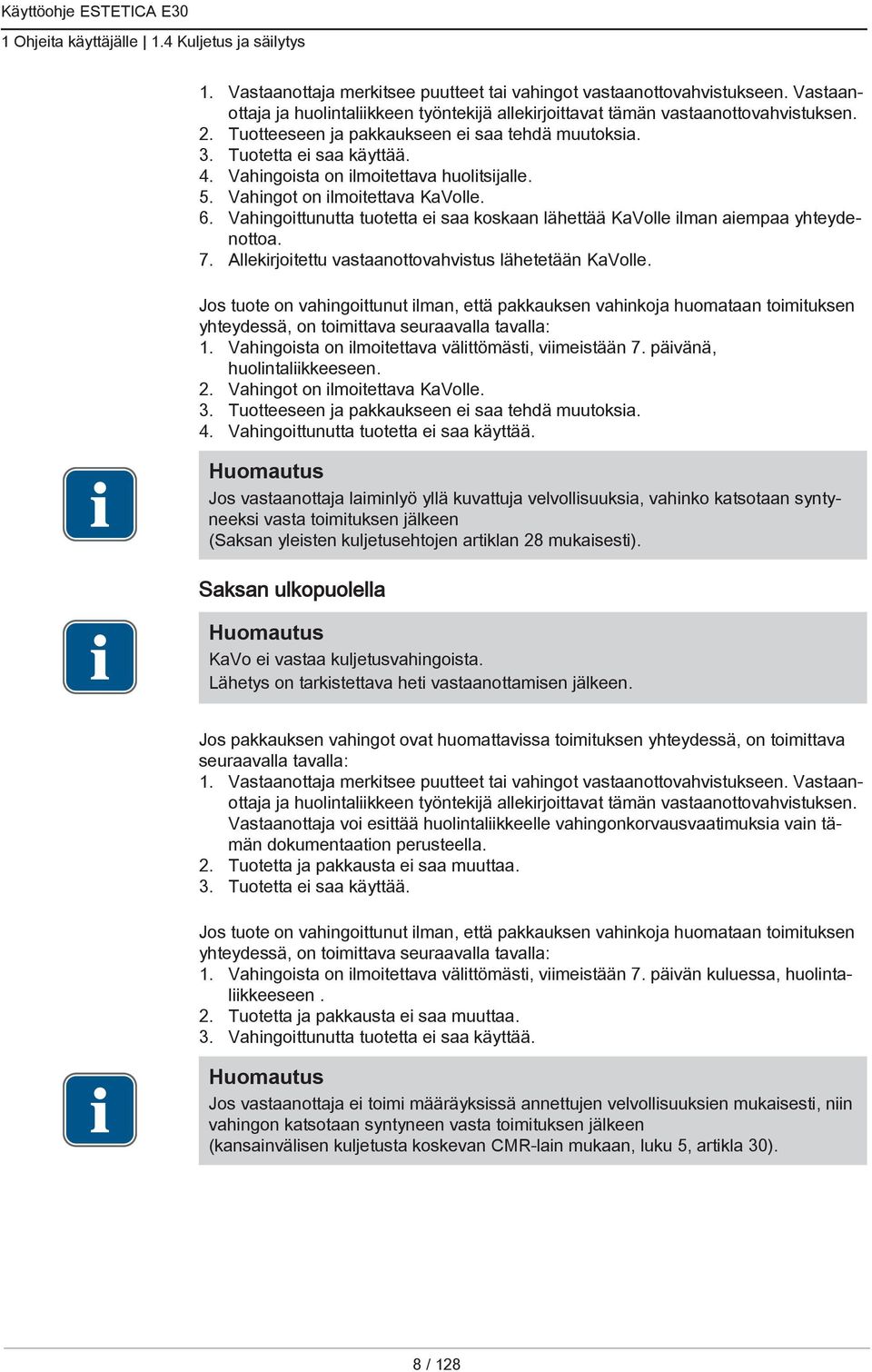

8 1 Ohjeita käyttäjälle 1.4 Kuljetus ja säilytys 1. Vastaanottaja merkitsee puutteet tai vahingot vastaanottovahvistukseen. Vastaanottaja ja huolintaliikkeen työntekijä allekirjoittavat tämän vastaanottovahvistuksen. 2. Tuotteeseen ja pakkaukseen ei saa tehdä muutoksia. 3. Tuotetta ei saa käyttää. 4. Vahingoista on ilmoitettava huolitsijalle. 5. Vahingot on ilmoitettava KaVolle. 6. Vahingoittunutta tuotetta ei saa koskaan lähettää KaVolle ilman aiempaa yhteydenottoa. 7. Allekirjoitettu vastaanottovahvistus lähetetään KaVolle. Jos tuote on vahingoittunut ilman, että pakkauksen vahinkoja huomataan toimituksen yhteydessä, on toimittava seuraavalla tavalla: 1. Vahingoista on ilmoitettava välittömästi, viimeistään 7. päivänä, huolintaliikkeeseen. 2. Vahingot on ilmoitettava KaVolle. 3. Tuotteeseen ja pakkaukseen ei saa tehdä muutoksia. 4. Vahingoittunutta tuotetta ei saa käyttää. Jos vastaanottaja laiminlyö yllä kuvattuja velvollisuuksia, vahinko katsotaan syntyneeksi vasta toimituksen jälkeen (Saksan yleisten kuljetusehtojen artiklan 28 mukaisesti). Saksan ulkopuolella KaVo ei vastaa kuljetusvahingoista. Lähetys on tarkistettava heti vastaanottamisen jälkeen. Jos pakkauksen vahingot ovat huomattavissa toimituksen yhteydessä, on toimittava seuraavalla tavalla: 1. Vastaanottaja merkitsee puutteet tai vahingot vastaanottovahvistukseen. Vastaanottaja ja huolintaliikkeen työntekijä allekirjoittavat tämän vastaanottovahvistuksen. Vastaanottaja voi esittää huolintaliikkeelle vahingonkorvausvaatimuksia vain tämän dokumentaation perusteella. 2. Tuotetta ja pakkausta ei saa muuttaa. 3. Tuotetta ei saa käyttää. Jos tuote on vahingoittunut ilman, että pakkauksen vahinkoja huomataan toimituksen yhteydessä, on toimittava seuraavalla tavalla: 1. Vahingoista on ilmoitettava välittömästi, viimeistään 7. päivän kuluessa, huolintaliikkeeseen. 2. Tuotetta ja pakkausta ei saa muuttaa. 3. Vahingoittunutta tuotetta ei saa käyttää. Jos vastaanottaja ei toimi määräyksissä annettujen velvollisuuksien mukaisesti, niin vahingon katsotaan syntyneen vasta toimituksen jälkeen (kansainvälisen kuljetusta koskevan CMR-lain mukaan, luku 5, artikla 30). 8 / 128

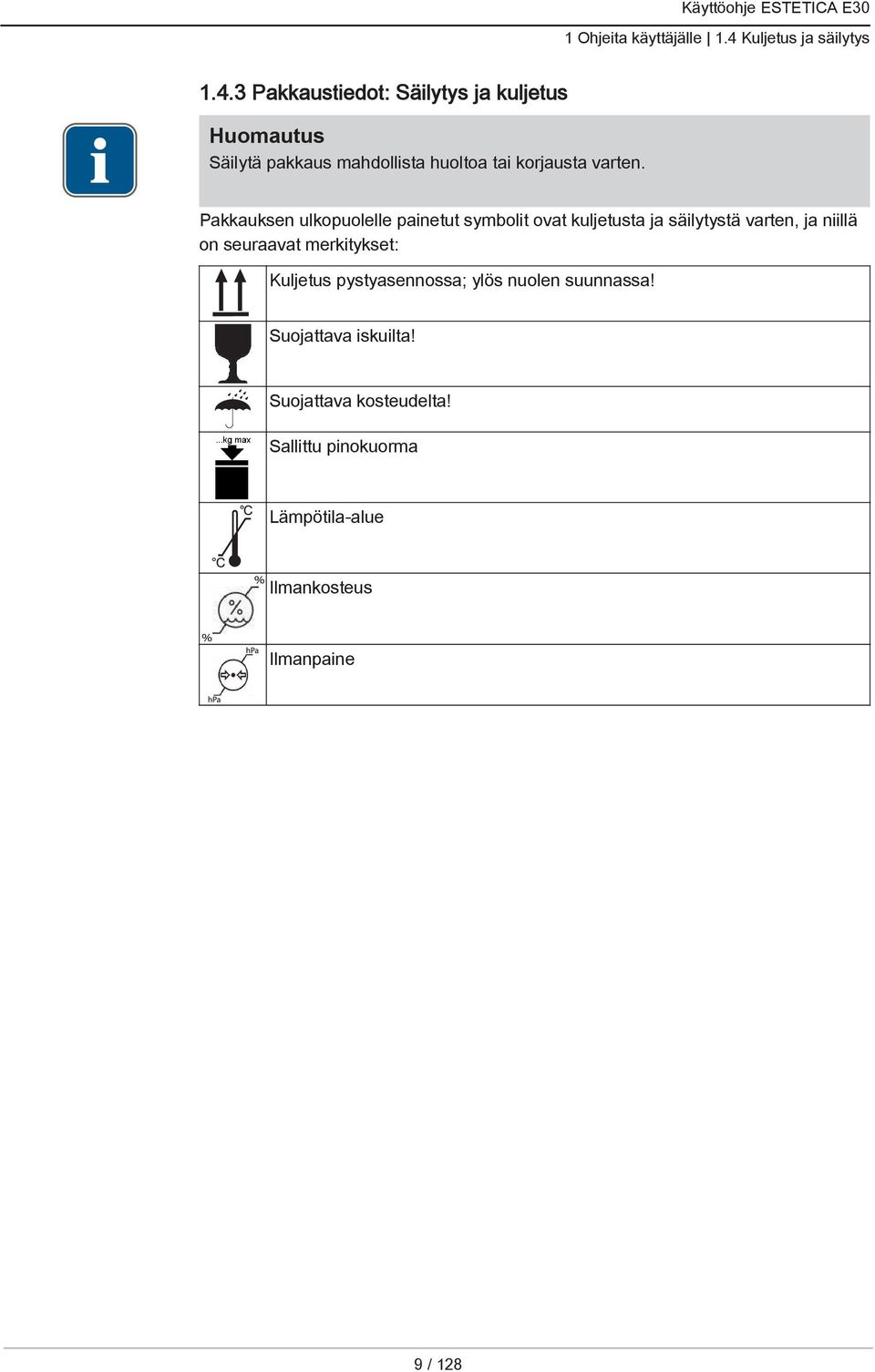

9 1 Ohjeita käyttäjälle 1.4 Kuljetus ja säilytys Pakkaustiedot: Säilytys ja kuljetus Säilytä pakkaus mahdollista huoltoa tai korjausta varten. Pakkauksen ulkopuolelle painetut symbolit ovat kuljetusta ja säilytystä varten, ja niillä on seuraavat merkitykset: Kuljetus pystyasennossa; ylös nuolen suunnassa! Suojattava iskuilta! Suojattava kosteudelta! Sallittu pinokuorma Lämpötila-alue Ilmankosteus Ilmanpaine 9 / 128

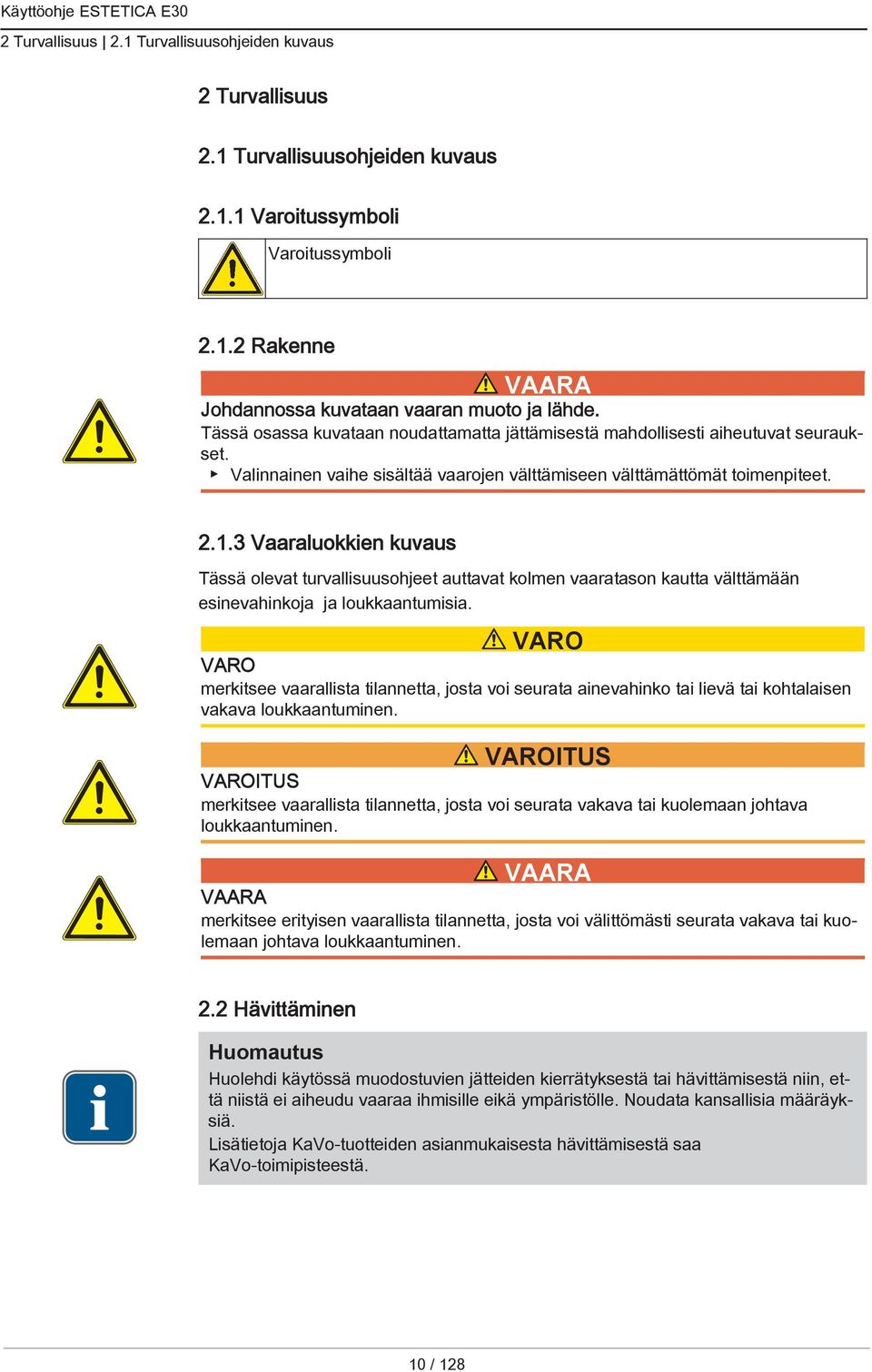

10 2 Turvallisuus 2.1 Turvallisuusohjeiden kuvaus 2 Turvallisuus 2.1 Turvallisuusohjeiden kuvaus Varoitussymboli Varoitussymboli Rakenne VAARA Johdannossa kuvataan vaaran muoto ja lähde. Tässä osassa kuvataan noudattamatta jättämisestä mahdollisesti aiheutuvat seuraukset. Valinnainen vaihe sisältää vaarojen välttämiseen välttämättömät toimenpiteet Vaaraluokkien kuvaus Tässä olevat turvallisuusohjeet auttavat kolmen vaaratason kautta välttämään esinevahinkoja ja loukkaantumisia. VARO VARO merkitsee vaarallista tilannetta, josta voi seurata ainevahinko tai lievä tai kohtalaisen vakava loukkaantuminen. VAROITUS VAROITUS merkitsee vaarallista tilannetta, josta voi seurata vakava tai kuolemaan johtava loukkaantuminen. VAARA VAARA merkitsee erityisen vaarallista tilannetta, josta voi välittömästi seurata vakava tai kuolemaan johtava loukkaantuminen. 2.2 Hävittäminen Huolehdi käytössä muodostuvien jätteiden kierrätyksestä tai hävittämisestä niin, että niistä ei aiheudu vaaraa ihmisille eikä ympäristölle. Noudata kansallisia määräyksiä. Lisätietoja KaVo-tuotteiden asianmukaisesta hävittämisestä saa KaVo-toimipisteestä. 10 / 128

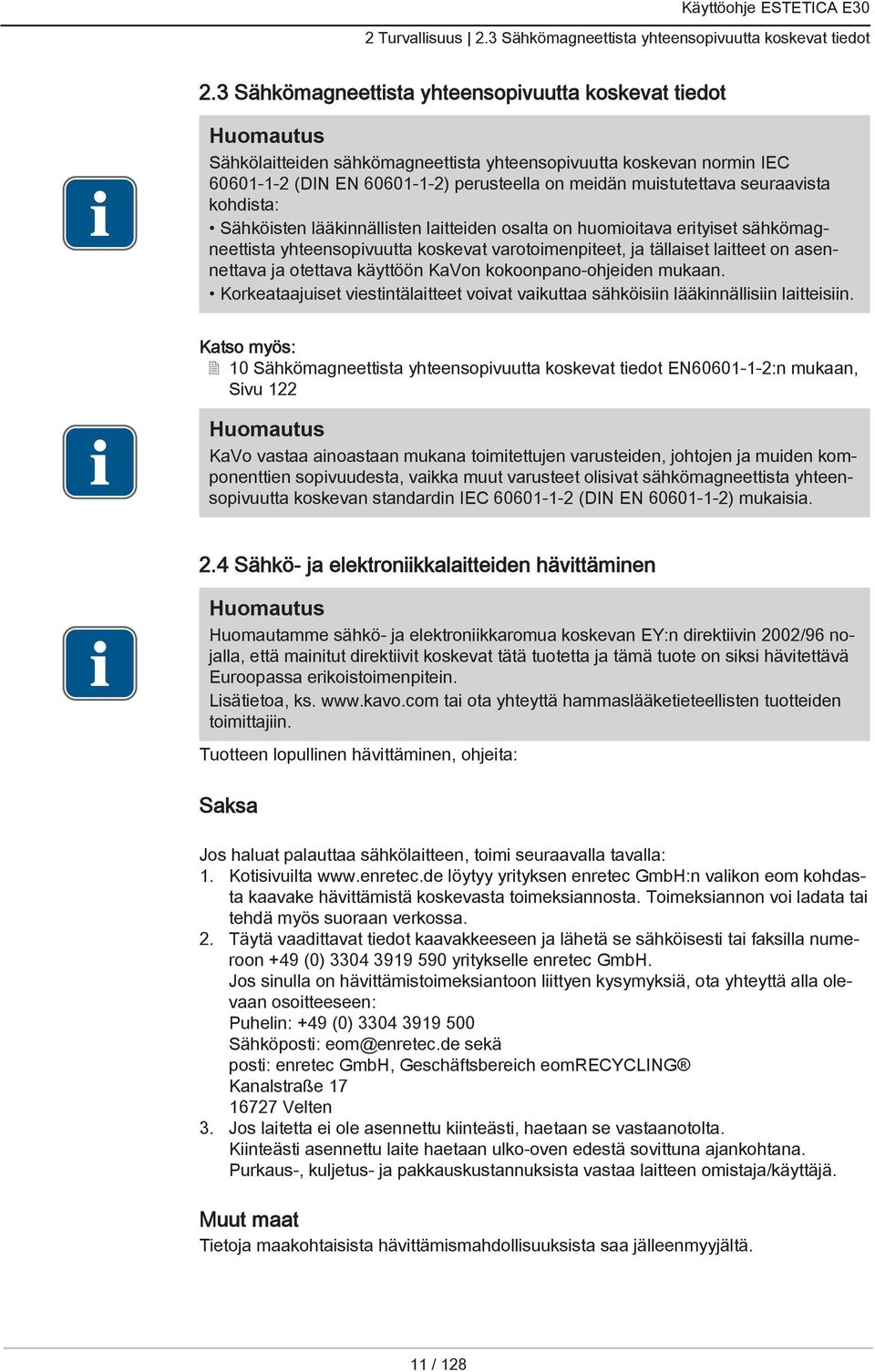

11 2 Turvallisuus 2.3 Sähkömagneettista yhteensopivuutta koskevat tiedot 2.3 Sähkömagneettista yhteensopivuutta koskevat tiedot Sähkölaitteiden sähkömagneettista yhteensopivuutta koskevan normin IEC (DIN EN ) perusteella on meidän muistutettava seuraavista kohdista: Sähköisten lääkinnällisten laitteiden osalta on huomioitava erityiset sähkömagneettista yhteensopivuutta koskevat varotoimenpiteet, ja tällaiset laitteet on asennettava ja otettava käyttöön KaVon kokoonpano-ohjeiden mukaan. Korkeataajuiset viestintälaitteet voivat vaikuttaa sähköisiin lääkinnällisiin laitteisiin. Katso myös: 2 10 Sähkömagneettista yhteensopivuutta koskevat tiedot EN :n mukaan, Sivu 122 KaVo vastaa ainoastaan mukana toimitettujen varusteiden, johtojen ja muiden komponenttien sopivuudesta, vaikka muut varusteet olisivat sähkömagneettista yhteensopivuutta koskevan standardin IEC (DIN EN ) mukaisia. 2.4 Sähkö- ja elektroniikkalaitteiden hävittäminen Huomautamme sähkö- ja elektroniikkaromua koskevan EY:n direktiivin 2002/96 nojalla, että mainitut direktiivit koskevat tätä tuotetta ja tämä tuote on siksi hävitettävä Euroopassa erikoistoimenpitein. Lisätietoa, ks. tai ota yhteyttä hammaslääketieteellisten tuotteiden toimittajiin. Tuotteen lopullinen hävittäminen, ohjeita: Saksa Jos haluat palauttaa sähkölaitteen, toimi seuraavalla tavalla: 1. Kotisivuilta löytyy yrityksen enretec GmbH:n valikon eom kohdasta kaavake hävittämistä koskevasta toimeksiannosta. Toimeksiannon voi ladata tai tehdä myös suoraan verkossa. 2. Täytä vaadittavat tiedot kaavakkeeseen ja lähetä se sähköisesti tai faksilla numeroon +49 (0) yritykselle enretec GmbH. Jos sinulla on hävittämistoimeksiantoon liittyen kysymyksiä, ota yhteyttä alla olevaan osoitteeseen: Puhelin: +49 (0) Sähköposti: eom@enretec.de sekä posti: enretec GmbH, Geschäftsbereich eomrecycling Kanalstraße Velten 3. Jos laitetta ei ole asennettu kiinteästi, haetaan se vastaanotolta. Kiinteästi asennettu laite haetaan ulko-oven edestä sovittuna ajankohtana. Purkaus-, kuljetus- ja pakkauskustannuksista vastaa laitteen omistaja/käyttäjä. Muut maat Tietoja maakohtaisista hävittämismahdollisuuksista saa jälleenmyyjältä. 11 / 128

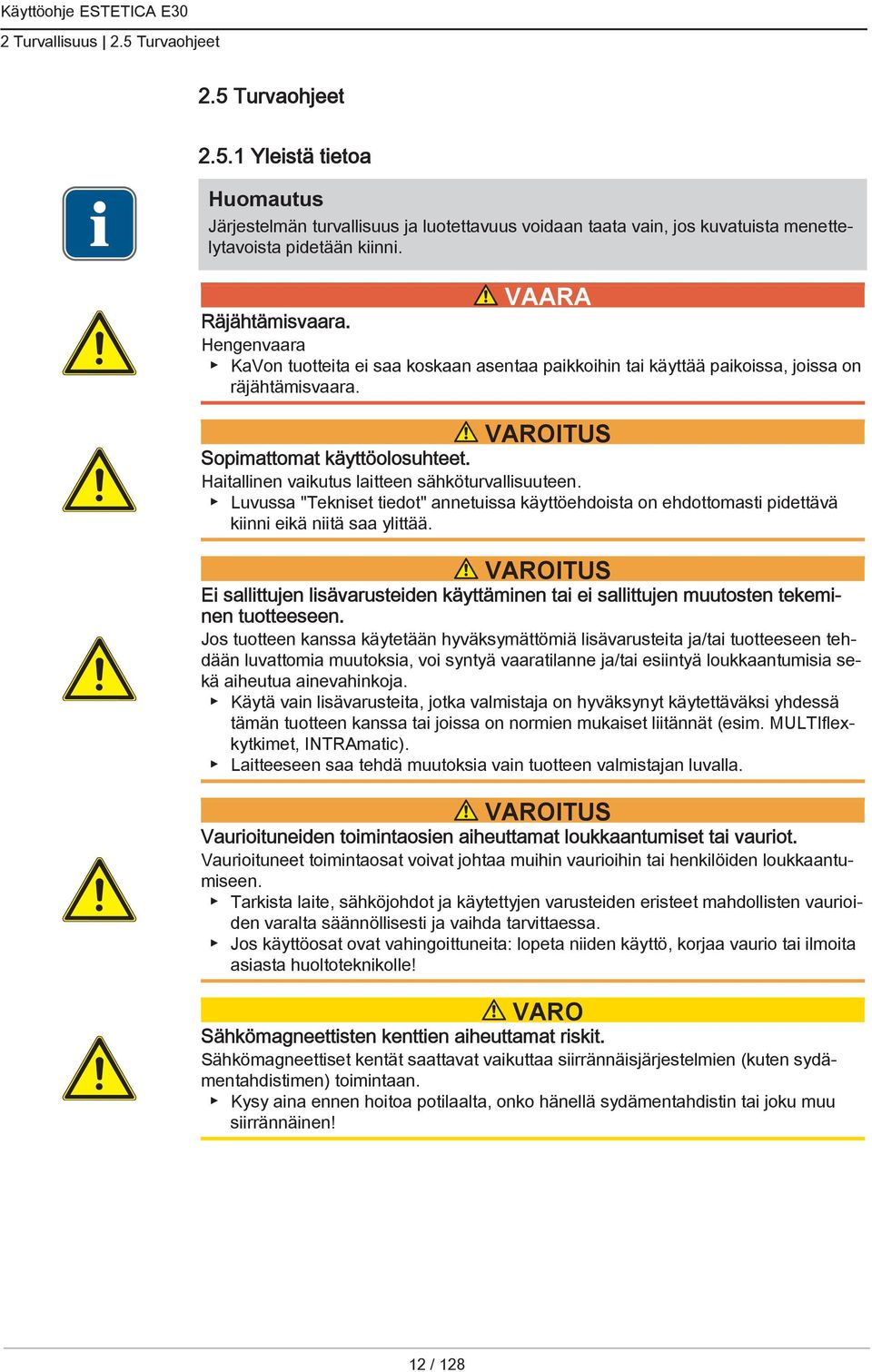

12 2 Turvallisuus 2.5 Turvaohjeet 2.5 Turvaohjeet Yleistä tietoa Järjestelmän turvallisuus ja luotettavuus voidaan taata vain, jos kuvatuista menettelytavoista pidetään kiinni. VAARA Räjähtämisvaara. Hengenvaara KaVon tuotteita ei saa koskaan asentaa paikkoihin tai käyttää paikoissa, joissa on räjähtämisvaara. VAROITUS Sopimattomat käyttöolosuhteet. Haitallinen vaikutus laitteen sähköturvallisuuteen. Luvussa "Tekniset tiedot" annetuissa käyttöehdoista on ehdottomasti pidettävä kiinni eikä niitä saa ylittää. VAROITUS Ei sallittujen lisävarusteiden käyttäminen tai ei sallittujen muutosten tekeminen tuotteeseen. Jos tuotteen kanssa käytetään hyväksymättömiä lisävarusteita ja/tai tuotteeseen tehdään luvattomia muutoksia, voi syntyä vaaratilanne ja/tai esiintyä loukkaantumisia sekä aiheutua ainevahinkoja. Käytä vain lisävarusteita, jotka valmistaja on hyväksynyt käytettäväksi yhdessä tämän tuotteen kanssa tai joissa on normien mukaiset liitännät (esim. MULTIflexkytkimet, INTRAmatic). Laitteeseen saa tehdä muutoksia vain tuotteen valmistajan luvalla. VAROITUS Vaurioituneiden toimintaosien aiheuttamat loukkaantumiset tai vauriot. Vaurioituneet toimintaosat voivat johtaa muihin vaurioihin tai henkilöiden loukkaantumiseen. Tarkista laite, sähköjohdot ja käytettyjen varusteiden eristeet mahdollisten vaurioiden varalta säännöllisesti ja vaihda tarvittaessa. Jos käyttöosat ovat vahingoittuneita: lopeta niiden käyttö, korjaa vaurio tai ilmoita asiasta huoltoteknikolle! VARO Sähkömagneettisten kenttien aiheuttamat riskit. Sähkömagneettiset kentät saattavat vaikuttaa siirrännäisjärjestelmien (kuten sydämentahdistimen) toimintaan. Kysy aina ennen hoitoa potilaalta, onko hänellä sydämentahdistin tai joku muu siirrännäinen! 12 / 128

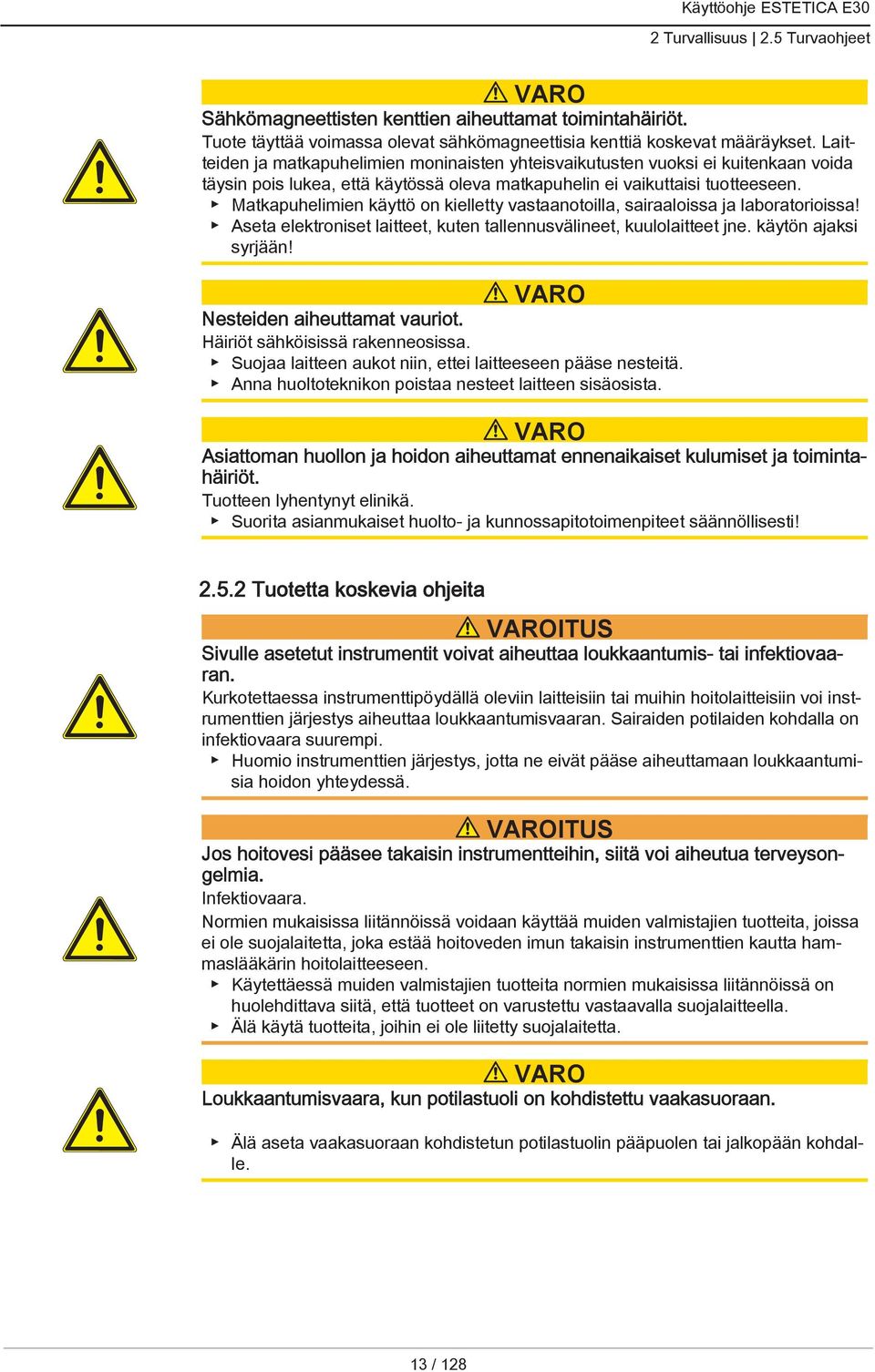

13 2 Turvallisuus 2.5 Turvaohjeet VARO Sähkömagneettisten kenttien aiheuttamat toimintahäiriöt. Tuote täyttää voimassa olevat sähkömagneettisia kenttiä koskevat määräykset. Laitteiden ja matkapuhelimien moninaisten yhteisvaikutusten vuoksi ei kuitenkaan voida täysin pois lukea, että käytössä oleva matkapuhelin ei vaikuttaisi tuotteeseen. Matkapuhelimien käyttö on kielletty vastaanotoilla, sairaaloissa ja laboratorioissa! Aseta elektroniset laitteet, kuten tallennusvälineet, kuulolaitteet jne. käytön ajaksi syrjään! VARO Nesteiden aiheuttamat vauriot. Häiriöt sähköisissä rakenneosissa. Suojaa laitteen aukot niin, ettei laitteeseen pääse nesteitä. Anna huoltoteknikon poistaa nesteet laitteen sisäosista. VARO Asiattoman huollon ja hoidon aiheuttamat ennenaikaiset kulumiset ja toimintahäiriöt. Tuotteen lyhentynyt elinikä. Suorita asianmukaiset huolto- ja kunnossapitotoimenpiteet säännöllisesti! Tuotetta koskevia ohjeita VAROITUS Sivulle asetetut instrumentit voivat aiheuttaa loukkaantumis- tai infektiovaaran. Kurkotettaessa instrumenttipöydällä oleviin laitteisiin tai muihin hoitolaitteisiin voi instrumenttien järjestys aiheuttaa loukkaantumisvaaran. Sairaiden potilaiden kohdalla on infektiovaara suurempi. Huomio instrumenttien järjestys, jotta ne eivät pääse aiheuttamaan loukkaantumisia hoidon yhteydessä. VAROITUS Jos hoitovesi pääsee takaisin instrumentteihin, siitä voi aiheutua terveysongelmia. Infektiovaara. Normien mukaisissa liitännöissä voidaan käyttää muiden valmistajien tuotteita, joissa ei ole suojalaitetta, joka estää hoitoveden imun takaisin instrumenttien kautta hammaslääkärin hoitolaitteeseen. Käytettäessä muiden valmistajien tuotteita normien mukaisissa liitännöissä on huolehdittava siitä, että tuotteet on varustettu vastaavalla suojalaitteella. Älä käytä tuotteita, joihin ei ole liitetty suojalaitetta. VARO Loukkaantumisvaara, kun potilastuoli on kohdistettu vaakasuoraan. Älä aseta vaakasuoraan kohdistetun potilastuolin pääpuolen tai jalkopään kohdalle. 13 / 128

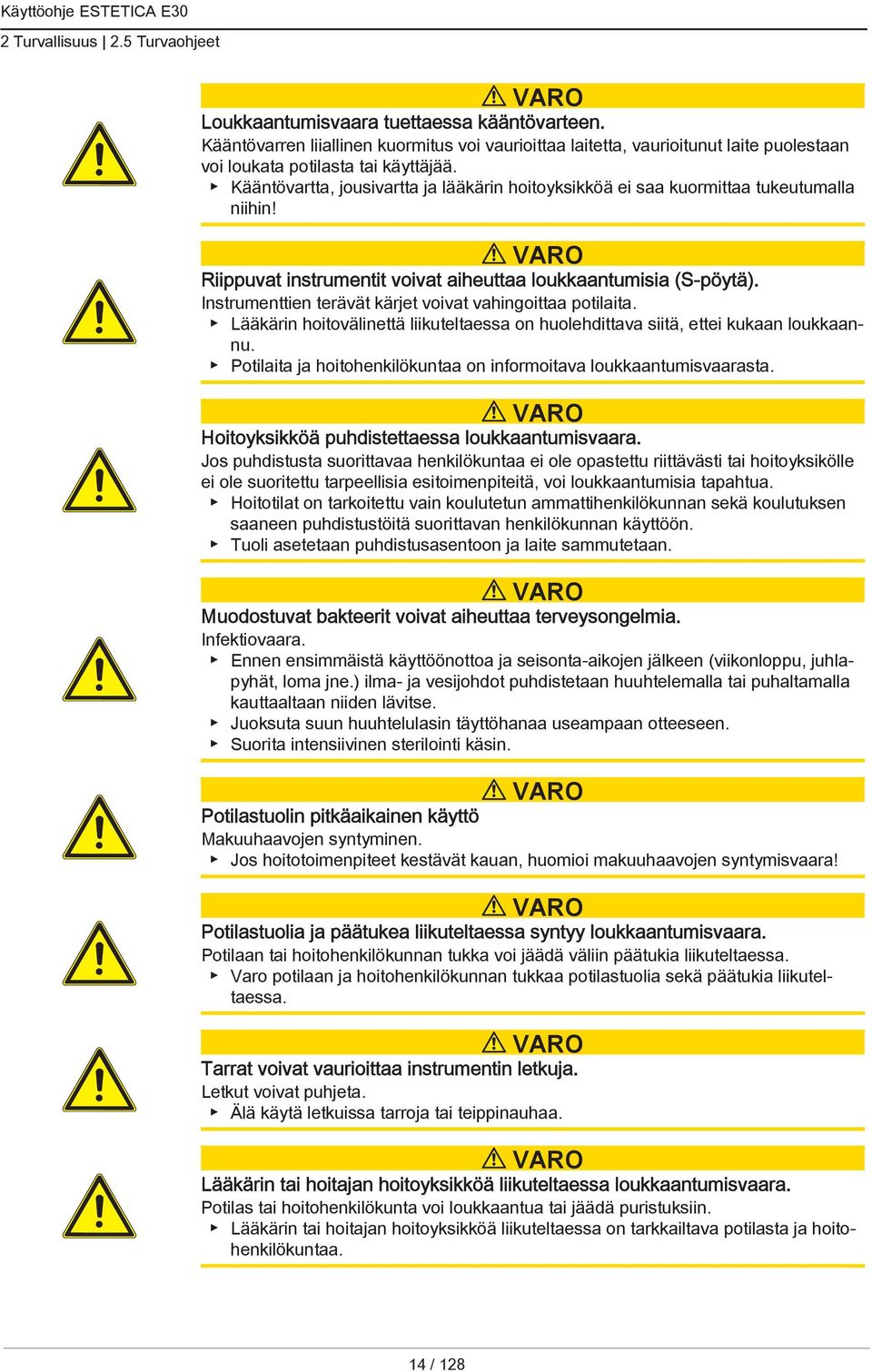

14 2 Turvallisuus 2.5 Turvaohjeet VARO Loukkaantumisvaara tuettaessa kääntövarteen. Kääntövarren liiallinen kuormitus voi vaurioittaa laitetta, vaurioitunut laite puolestaan voi loukata potilasta tai käyttäjää. Kääntövartta, jousivartta ja lääkärin hoitoyksikköä ei saa kuormittaa tukeutumalla niihin! VARO Riippuvat instrumentit voivat aiheuttaa loukkaantumisia (S-pöytä). Instrumenttien terävät kärjet voivat vahingoittaa potilaita. Lääkärin hoitovälinettä liikuteltaessa on huolehdittava siitä, ettei kukaan loukkaannu. Potilaita ja hoitohenkilökuntaa on informoitava loukkaantumisvaarasta. VARO Hoitoyksikköä puhdistettaessa loukkaantumisvaara. Jos puhdistusta suorittavaa henkilökuntaa ei ole opastettu riittävästi tai hoitoyksikölle ei ole suoritettu tarpeellisia esitoimenpiteitä, voi loukkaantumisia tapahtua. Hoitotilat on tarkoitettu vain koulutetun ammattihenkilökunnan sekä koulutuksen saaneen puhdistustöitä suorittavan henkilökunnan käyttöön. Tuoli asetetaan puhdistusasentoon ja laite sammutetaan. VARO Muodostuvat bakteerit voivat aiheuttaa terveysongelmia. Infektiovaara. Ennen ensimmäistä käyttöönottoa ja seisonta-aikojen jälkeen (viikonloppu, juhlapyhät, loma jne.) ilma- ja vesijohdot puhdistetaan huuhtelemalla tai puhaltamalla kauttaaltaan niiden lävitse. Juoksuta suun huuhtelulasin täyttöhanaa useampaan otteeseen. Suorita intensiivinen sterilointi käsin. VARO Potilastuolin pitkäaikainen käyttö Makuuhaavojen syntyminen. Jos hoitotoimenpiteet kestävät kauan, huomioi makuuhaavojen syntymisvaara! VARO Potilastuolia ja päätukea liikuteltaessa syntyy loukkaantumisvaara. Potilaan tai hoitohenkilökunnan tukka voi jäädä väliin päätukia liikuteltaessa. Varo potilaan ja hoitohenkilökunnan tukkaa potilastuolia sekä päätukia liikuteltaessa. VARO Tarrat voivat vaurioittaa instrumentin letkuja. Letkut voivat puhjeta. Älä käytä letkuissa tarroja tai teippinauhaa. VARO Lääkärin tai hoitajan hoitoyksikköä liikuteltaessa loukkaantumisvaara. Potilas tai hoitohenkilökunta voi loukkaantua tai jäädä puristuksiin. Lääkärin tai hoitajan hoitoyksikköä liikuteltaessa on tarkkailtava potilasta ja hoitohenkilökuntaa. 14 / 128

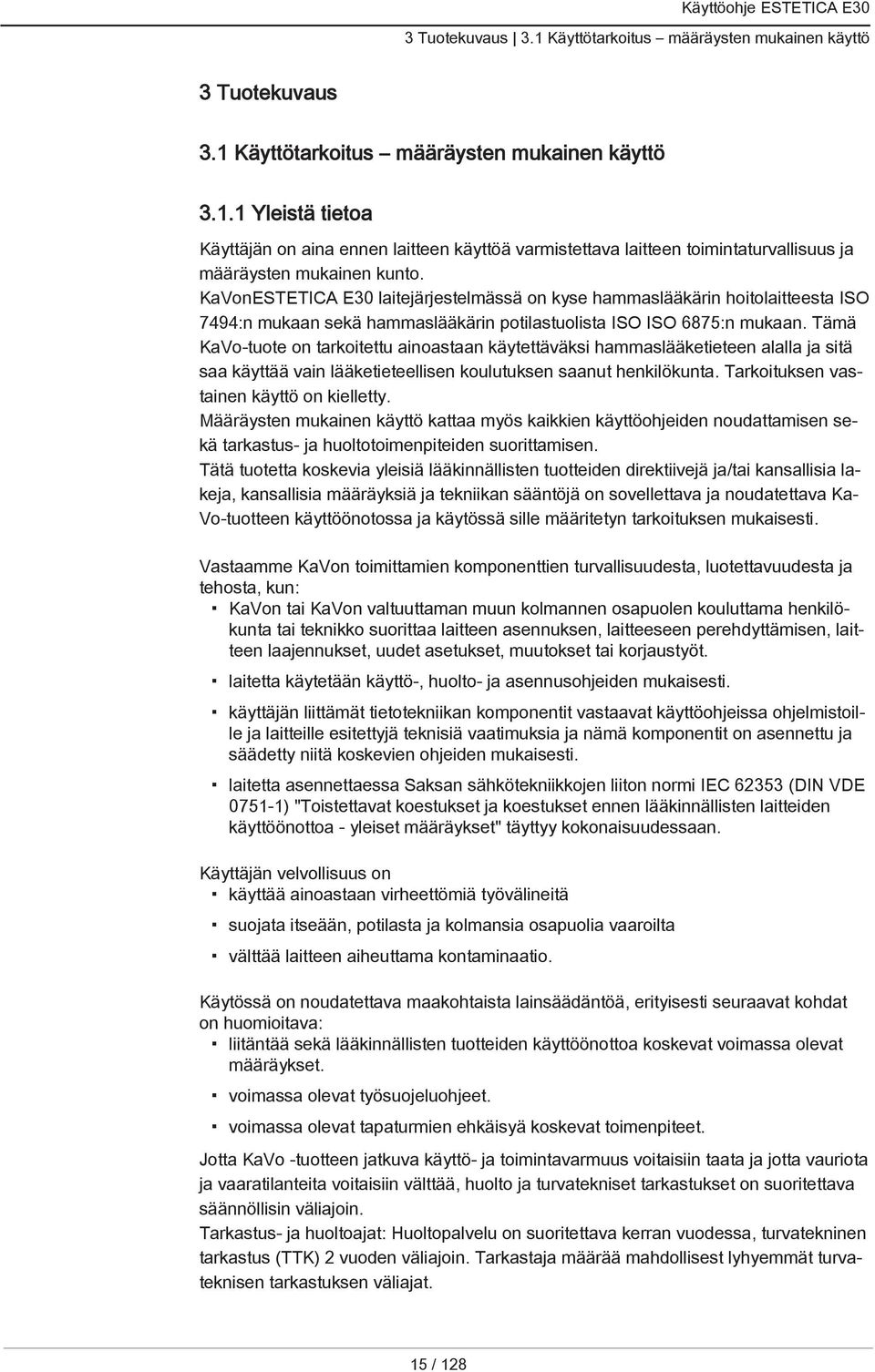

15 3 Tuotekuvaus 3.1 Käyttötarkoitus määräysten mukainen käyttö 3 Tuotekuvaus 3.1 Käyttötarkoitus määräysten mukainen käyttö Yleistä tietoa Käyttäjän on aina ennen laitteen käyttöä varmistettava laitteen toimintaturvallisuus ja määräysten mukainen kunto. KaVonESTETICA E30 laitejärjestelmässä on kyse hammaslääkärin hoitolaitteesta ISO 7494:n mukaan sekä hammaslääkärin potilastuolista ISO ISO 6875:n mukaan. Tämä KaVo-tuote on tarkoitettu ainoastaan käytettäväksi hammaslääketieteen alalla ja sitä saa käyttää vain lääketieteellisen koulutuksen saanut henkilökunta. Tarkoituksen vastainen käyttö on kielletty. Määräysten mukainen käyttö kattaa myös kaikkien käyttöohjeiden noudattamisen sekä tarkastus- ja huoltotoimenpiteiden suorittamisen. Tätä tuotetta koskevia yleisiä lääkinnällisten tuotteiden direktiivejä ja/tai kansallisia lakeja, kansallisia määräyksiä ja tekniikan sääntöjä on sovellettava ja noudatettava Ka Vo-tuotteen käyttöönotossa ja käytössä sille määritetyn tarkoituksen mukaisesti. Vastaamme KaVon toimittamien komponenttien turvallisuudesta, luotettavuudesta ja tehosta, kun: KaVon tai KaVon valtuuttaman muun kolmannen osapuolen kouluttama henkilökunta tai teknikko suorittaa laitteen asennuksen, laitteeseen perehdyttämisen, laitteen laajennukset, uudet asetukset, muutokset tai korjaustyöt. laitetta käytetään käyttö-, huolto- ja asennusohjeiden mukaisesti. käyttäjän liittämät tietotekniikan komponentit vastaavat käyttöohjeissa ohjelmistoille ja laitteille esitettyjä teknisiä vaatimuksia ja nämä komponentit on asennettu ja säädetty niitä koskevien ohjeiden mukaisesti. laitetta asennettaessa Saksan sähkötekniikkojen liiton normi IEC (DIN VDE ) "Toistettavat koestukset ja koestukset ennen lääkinnällisten laitteiden käyttöönottoa - yleiset määräykset" täyttyy kokonaisuudessaan. Käyttäjän velvollisuus on käyttää ainoastaan virheettömiä työvälineitä suojata itseään, potilasta ja kolmansia osapuolia vaaroilta välttää laitteen aiheuttama kontaminaatio. Käytössä on noudatettava maakohtaista lainsäädäntöä, erityisesti seuraavat kohdat on huomioitava: liitäntää sekä lääkinnällisten tuotteiden käyttöönottoa koskevat voimassa olevat määräykset. voimassa olevat työsuojeluohjeet. voimassa olevat tapaturmien ehkäisyä koskevat toimenpiteet. Jotta KaVo -tuotteen jatkuva käyttö- ja toimintavarmuus voitaisiin taata ja jotta vauriota ja vaaratilanteita voitaisiin välttää, huolto ja turvatekniset tarkastukset on suoritettava säännöllisin väliajoin. Tarkastus- ja huoltoajat: Huoltopalvelu on suoritettava kerran vuodessa, turvatekninen tarkastus (TTK) 2 vuoden väliajoin. Tarkastaja määrää mahdollisest lyhyemmät turvateknisen tarkastuksen väliajat. 15 / 128

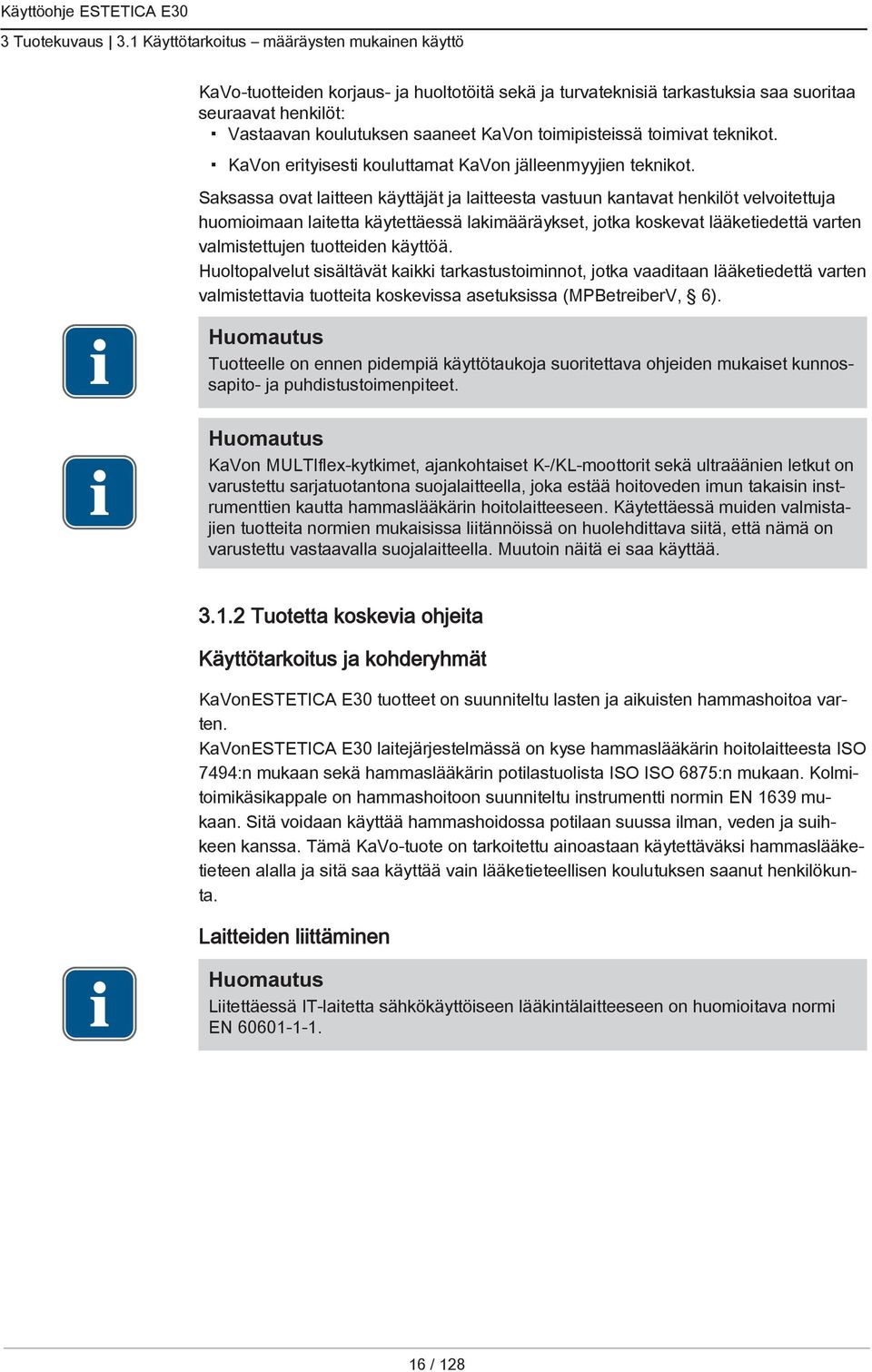

16 3 Tuotekuvaus 3.1 Käyttötarkoitus määräysten mukainen käyttö KaVo-tuotteiden korjaus- ja huoltotöitä sekä ja turvateknisiä tarkastuksia saa suoritaa seuraavat henkilöt: Vastaavan koulutuksen saaneet KaVon toimipisteissä toimivat teknikot. KaVon erityisesti kouluttamat KaVon jälleenmyyjien teknikot. Saksassa ovat laitteen käyttäjät ja laitteesta vastuun kantavat henkilöt velvoitettuja huomioimaan laitetta käytettäessä lakimääräykset, jotka koskevat lääketiedettä varten valmistettujen tuotteiden käyttöä. Huoltopalvelut sisältävät kaikki tarkastustoiminnot, jotka vaaditaan lääketiedettä varten valmistettavia tuotteita koskevissa asetuksissa (MPBetreiberV, 6). Tuotteelle on ennen pidempiä käyttötaukoja suoritettava ohjeiden mukaiset kunnossapito- ja puhdistustoimenpiteet. KaVon MULTIflex-kytkimet, ajankohtaiset K-/KL-moottorit sekä ultraäänien letkut on varustettu sarjatuotantona suojalaitteella, joka estää hoitoveden imun takaisin instrumenttien kautta hammaslääkärin hoitolaitteeseen. Käytettäessä muiden valmistajien tuotteita normien mukaisissa liitännöissä on huolehdittava siitä, että nämä on varustettu vastaavalla suojalaitteella. Muutoin näitä ei saa käyttää Tuotetta koskevia ohjeita Käyttötarkoitus ja kohderyhmät KaVonESTETICA E30 tuotteet on suunniteltu lasten ja aikuisten hammashoitoa varten. KaVonESTETICA E30 laitejärjestelmässä on kyse hammaslääkärin hoitolaitteesta ISO 7494:n mukaan sekä hammaslääkärin potilastuolista ISO ISO 6875:n mukaan. Kolmitoimikäsikappale on hammashoitoon suunniteltu instrumentti normin EN 1639 mukaan. Sitä voidaan käyttää hammashoidossa potilaan suussa ilman, veden ja suihkeen kanssa. Tämä KaVo-tuote on tarkoitettu ainoastaan käytettäväksi hammaslääketieteen alalla ja sitä saa käyttää vain lääketieteellisen koulutuksen saanut henkilökunta. Laitteiden liittäminen Liitettäessä IT-laitetta sähkökäyttöiseen lääkintälaitteeseen on huomioitava normi EN / 128

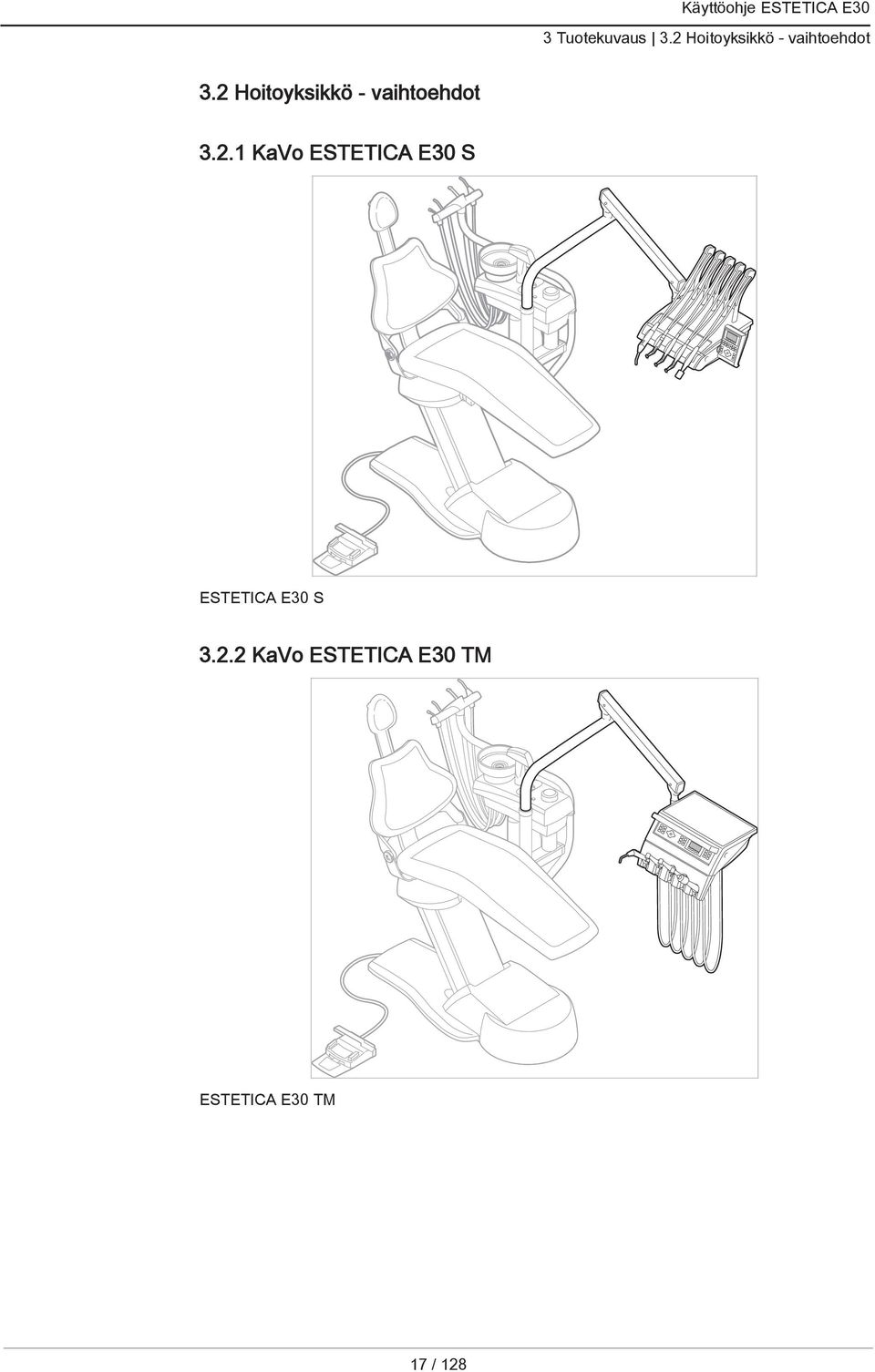

17 3 Tuotekuvaus 3.2 Hoitoyksikkö - vaihtoehdot 3.2 Hoitoyksikkö - vaihtoehdot KaVo ESTETICA E30 S ESTETICA E30 S KaVo ESTETICA E30 TM ESTETICA E30 TM 17 / 128

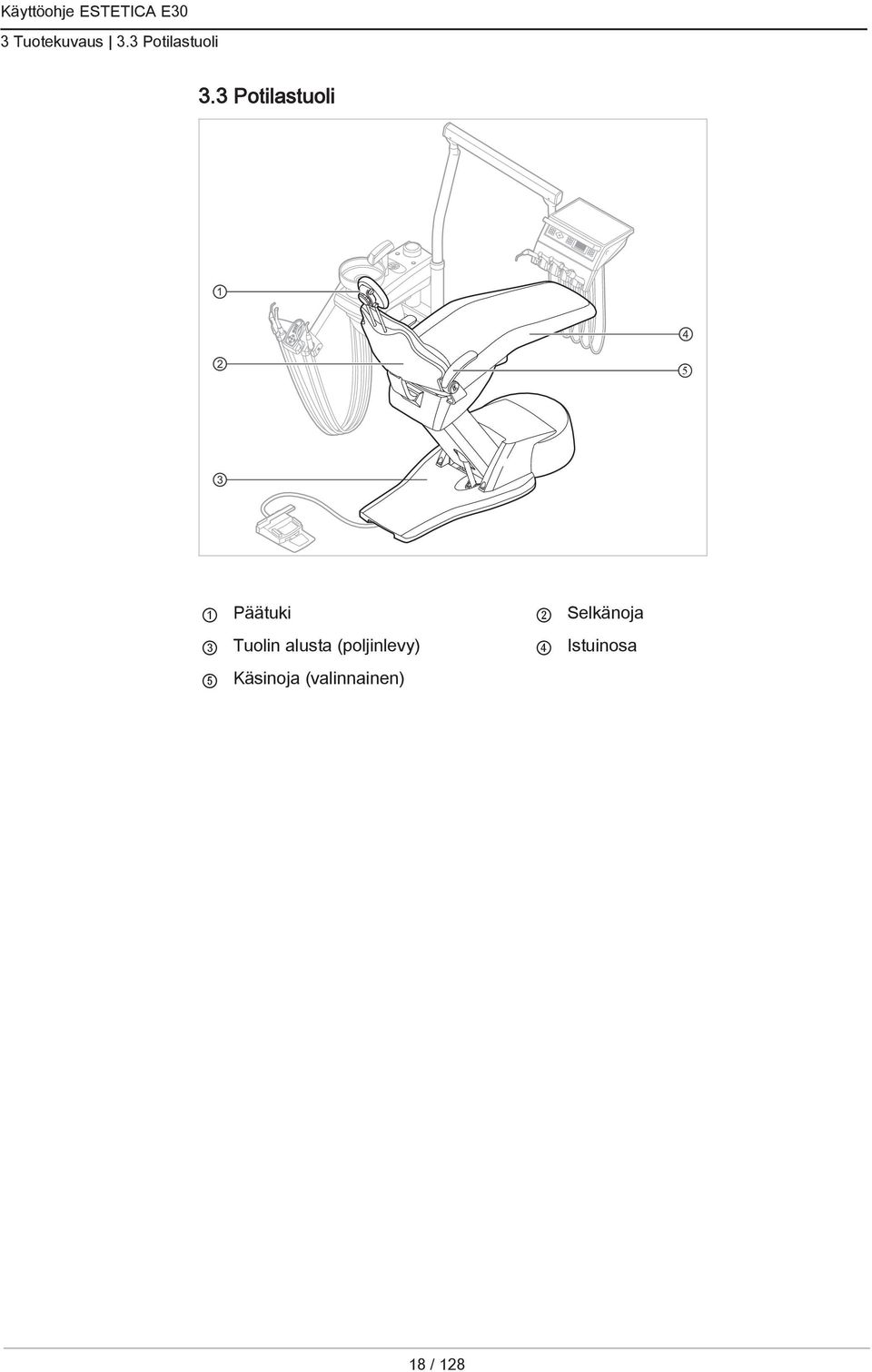

18 3 Tuotekuvaus 3.3 Potilastuoli 3.3 Potilastuoli 5 1 Päätuki 2 Selkänoja 3 Tuolin alusta (poljinlevy) 4 Istuinosa 5 Käsinoja (valinnainen) 18 / 128

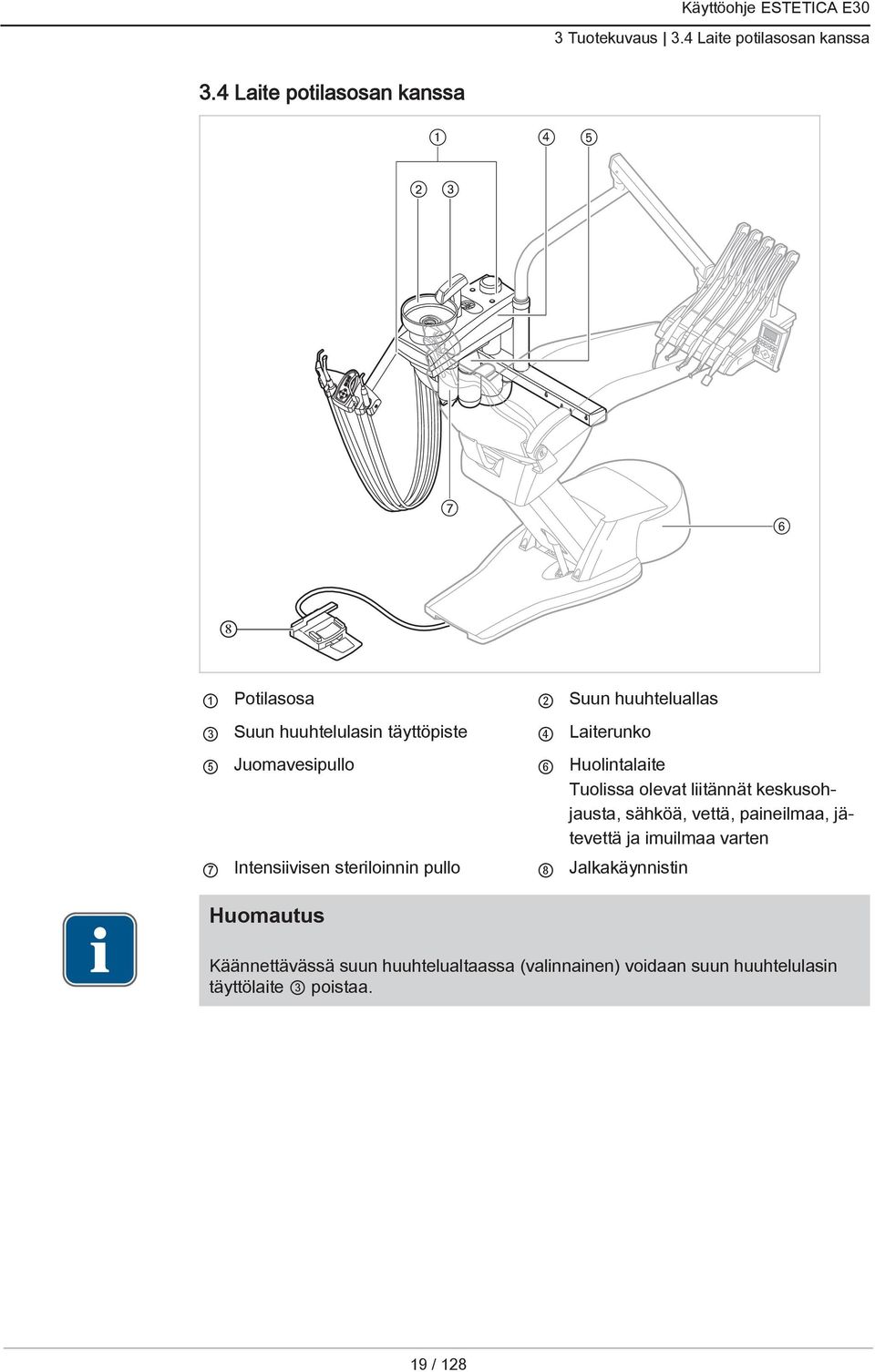

19 3 Tuotekuvaus 3.4 Laite potilasosan kanssa 3.4 Laite potilasosan kanssa 8 1 Potilasosa 2 Suun huuhteluallas 3 Suun huuhtelulasin täyttöpiste 4 Laiterunko 5 Juomavesipullo 6 Huolintalaite Tuolissa olevat liitännät keskusohjausta, sähköä, vettä, paineilmaa, jätevettä ja imuilmaa varten 7 Intensiivisen steriloinnin pullo 8 Jalkakäynnistin Käännettävässä suun huuhtelualtaassa (valinnainen) voidaan suun huuhtelulasin täyttölaite 3 poistaa. 19 / 128

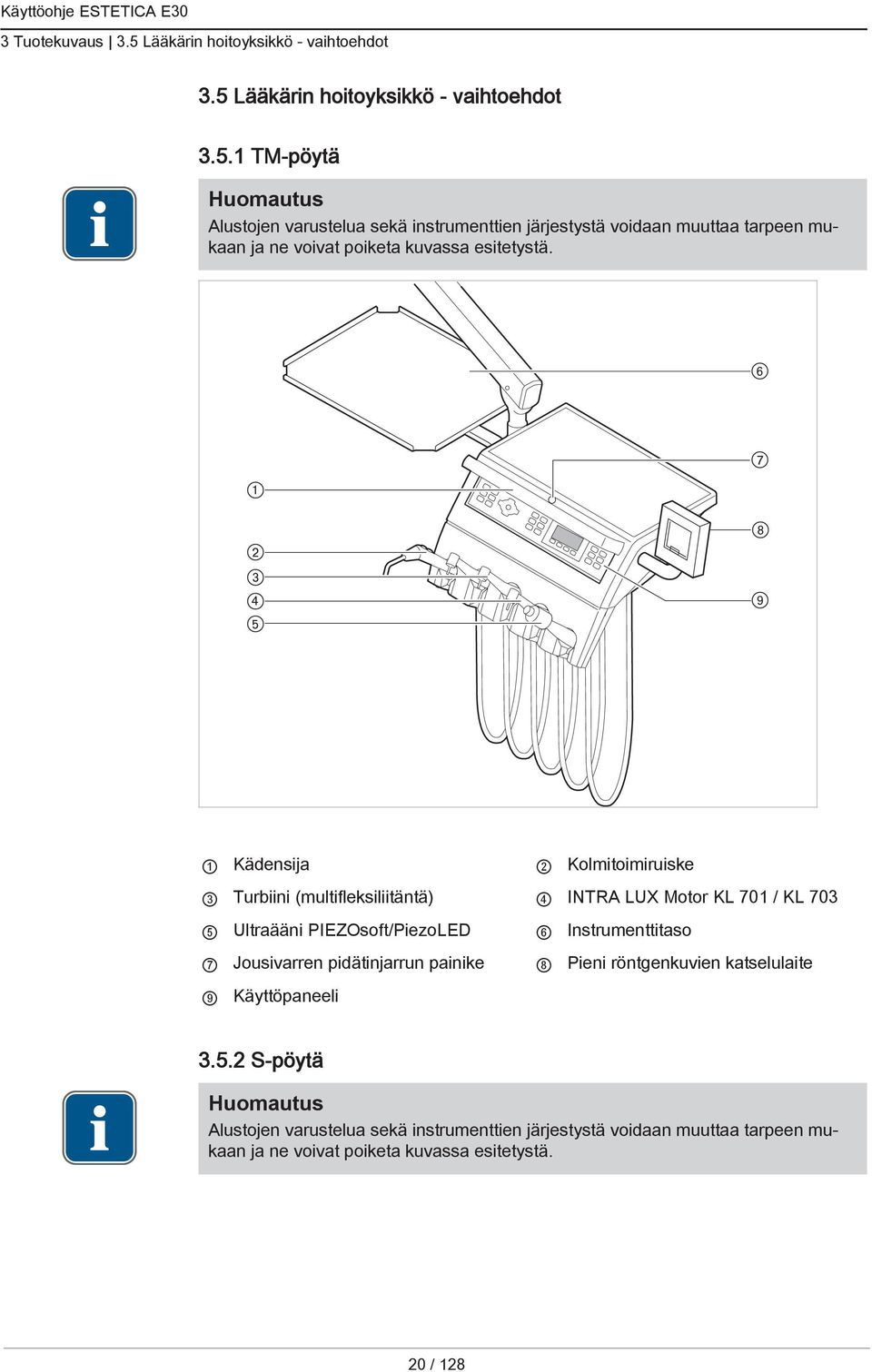

20 3 Tuotekuvaus 3.5 Lääkärin hoitoyksikkö - vaihtoehdot 3.5 Lääkärin hoitoyksikkö - vaihtoehdot TM-pöytä Alustojen varustelua sekä instrumenttien järjestystä voidaan muuttaa tarpeen mukaan ja ne voivat poiketa kuvassa esitetystä. 1 Kädensija 2 Kolmitoimiruiske 3 Turbiini (multifleksiliitäntä) 4 INTRA LUX Motor KL 701 / KL Ultraääni PIEZOsoft/PiezoLED 6 Instrumenttitaso 7 Jousivarren pidätinjarrun painike 8 Pieni röntgenkuvien katselulaite 9 Käyttöpaneeli S-pöytä Alustojen varustelua sekä instrumenttien järjestystä voidaan muuttaa tarpeen mukaan ja ne voivat poiketa kuvassa esitetystä. 20 / 128

21 3 Tuotekuvaus 3.5 Lääkärin hoitoyksikkö - vaihtoehdot S-pöytä kädensijalla S-pöytä kahvalla vasemmalla/oikealla (valinnainen) 1 Pieni röntgenkuvien katselulaite 2 Kolmitoimiruiske 3 Turbiini (multifleksiliitäntä) 4 INTRAlux Motor KL 701 / KL Ultraääni PIEZOsoft/PiezoLED 6 Käyttöpaneeli 7 Instrumenttitaso 8 Kädensija jousivarren pidätinjarrun näppäimellä 9 Poistettava kahva vasemmalla/oikealla (valinnainen) 10 Jousivarren pidätinjarrun painike 21 / 128

22 3 Tuotekuvaus 3.6 Hoitajan hoitoyksikkö 3.6 Hoitajan hoitoyksikkö 1 Kolmitoimiruiske 2 Suihkesumun imu 3 Käyttöpaneeli 4 Sylki-imuri 5 KaVo Poly One / Satelec Mini LED 6 Apupöytä 22 / 128

23 3 Tuotekuvaus 3.7 Kolmitoimikäsikappale 3.7 Kolmitoimikäsikappale Kolmitoimikäsikappale One 1 Kanyyli 2 Näppäin vedelle (vihreä rengas) 3 Näppäin ilmalle (sininen rengas) 4 Käsikappale letkulla Kolmitoimikäsikappale 1 Näppäin ilma (A) 2 Kanyyli 3 Kahvaosa 4 Näppäin vesi (W) 5 Rengas sininen 23 / 128

24 3 Tuotekuvaus 3.8 Käyttölaitteet 3.8 Käyttölaitteet Lääkärin hoitoyksikön TM-pöytä A B C D E F A Näppäinryhmä potilastuoli B Näppäinryhmä valaistus C Näppäinryhmä instrumentit D Näppäinryhmä valikko E Näppäinryhmä hygienia F Näppäinryhmä ajastin Lääkärin hoitoyksikön S-pöytä A B D C E F A Näppäinryhmä valikko B Näppäinryhmä valaistus C Näppäinryhmä hygienia D Näppäinryhmä instrumentit E Näppäinryhmä ajastin F Näppäinryhmä potilastuoli 24 / 128

25 3 Tuotekuvaus 3.8 Käyttölaitteet Hoitajan hoitoyksikkö A Näppäinryhmä hygienia B Näppäinryhmä valaistus C Näppäinryhmä ajastin D Näppäinryhmä potilastuoli Näppäinryhmät Näppäinryhmä potilastuoli Hoitan hoitoyksikön näppäimillä on kaksi toimintoa ja niissä on kaksinkertaiset merkinnät. Hoitajan hoitoyksikön näppäin Lääkärin hoitoyksikön näppäin Nimike Näppäin "Tuoli ylös" Näppäin "AP 0" (automaattiikka asento) 0) Näppäin "Tuoli alas" Näppäin SP (huuhteluasento) Näppäin "LP" (viimeinen asento) Näppäin "AP" (aktivoi automatiikka-asento) Näppäin "Selkänoja alas" Näppäin "AP 1" (automatiikka-asento 1 25 / 128

26 3 Tuotekuvaus 3.8 Käyttölaitteet Hoitajan hoitoyksikön näppäin Lääkärin hoitoyksikön näppäin Nimike Näppäin "Selkänoja ylös" Näppäin "AP 2" (automaattiikka-asento) 2) Näppäin "Kollapsi-asento" Näppäinryhmä valaistus/instrumentit Näppäin Nimike Käyttöpaneeli Näppäin "Hoitovalo" Lääkärin ja hoitajan hoitoyksikkö Näppäin "Hoitovalon säätö" Hammaslääkärin hoitoyksikkö Näppäin "Röntgenkuvien katselulaite" Näppäin "Moottorin pyörimissuunta" Hammaslääkärin hoitoyksikkö Hammaslääkärin hoitoyksikkö Näppäin "Suihkeen esivalinta" Hammaslääkärin hoitoyksikkö Näppäin "Kylmävalo" Hammaslääkärin hoitoyksikkö Näppäinryhmä hygienia Näppäin Nimike Käyttöpaneeli Näppäin "Suun huuhtelulasin täyttöpiste" Lääkärin ja hoitajan hoitoyksikkö Näppäin "Altaan huuhtelu" Näppäin "Soittokello" Lääkärin ja hoitajan hoitoyksikkö Hammaslääkärin hoitoyksikkö Näppäin "Intensiivinen sterilointi" Hoitajan hoitoyksikkö (näppäintä ei varattu) Näppäin "HYDROclean" Hoitajan hoitoyksikkö (näppäintä ei varattu) 26 / 128

27 3 Tuotekuvaus 3.8 Käyttölaitteet Näppäinryhmä valikko Näppäinryhmä valikko 1 Valintanäppäimet valikkotoiminnoille 2 Kuvaruudun näyttö Näppäinryhmä ajastin Näppäin Nimike Käyttöpaneeli Näppäin "Remote Control" Näppäintä ei varattu Näppäin "Ylimääräisetkäyttömoottorit" Näppäin "Timer 1" Hammaslääkärin hoitoyksikkö Lääkärin ja hoitajan hoitoyksikkö Jalkakäynnistin Jalkakäynnistimen painikkeissa on kaksi toimintoa. Jalkapainikkeiden toiminnot riippuvat siitä, onko instrumentti laitettu sivuun vai poistettu. Sijainti Nimike Sivuun laitettu Instrumentti 1 Jalkapainike "LP/suihkeen esivalinta" Ajaa potilastuolin viimeiseen asentoon. Poistettu Instrumentti Valinnainen. Säätää suihkeen esivalinnan. 2 Sankakytkin Kytkee jalkapainikkeet toiminnalle "Tuolin liike". 27 / 128

28 3 Tuotekuvaus 3.9 Tyyppikilpi ja sarjanumerokyltit Sijainti Nimike Sivuun laitettu Instrumentti Jalkapainike "SP/puhallinilma" Ristipainike "Tuolin asento/moottori pyörimissuunta" Jalkapoljin "Tason esivalinta/instrumentit" Asettaa potilastuolin huuhteluasentoon. Muuttaa potilastuolin asentoa. Tason esivalinta Poistettu Instrumentti Valinnainen. Säätää instrumentin puhallinilman (Chipblower) (ei koske PiezoLEDiä). Valitsee moottorin pyörimissuunnan (moottorit KL 701 / KL 703). Käynnistää instrumentit ja säätää instrumenttien kierrosluvun/intensiteetin. 3.9 Tyyppikilpi ja sarjanumerokyltit Tyyppikilpi ESTETICA E30 ja tuoli 2 1 Tyyppikilven ja sarjanumerokilven sijoituspaikka 1 Tuolin sarjanumerokilpi 2 Ohjekilpi SN Sarjanumero 28 / 128

29 3 Tuotekuvaus 3.9 Tyyppikilpi ja sarjanumerokyltit Huomioi myös liitteet Käyttöosa tyyppi B Käyttöosa tyyppi BF 2 min ED 10% 18 min Käyttötapa: Potilastuolin käyttöaika: 2 minuuttia Potilastuolin lepoaika: 18 minuuttia (Sallitut käyttöajat vastaavat hammaslääkärin työtapoja.) Turva-arvot: 100/110/115/120/127/220/230/240 V AC = T6,3 A 250 V Hävittäminen, ks. myös "Käyttötarkoitus määräysten mukainen käyttö" CE-merkintä lääkinnällisistä tuotteista EY-direktiinin 93/42 mukaan VDE-merkintä DVGW-merkintä (Saksan kaasu- ja vesiyhdistys ry.) (Varusteita riippuvainen DVGW-merkintä sertifiointinumerolla) Katso myös: Tekniset tiedot, Sivu 33 Sarjanumeron kyltti ja tunnistus lääkärinhoitoyksikössä Tyyppikilpi lääkärinhoitoyksikkö (esim. T-pöytä) / mallin BF käyttöosien merkitseminen Tyyppikilven sijoituspaikka ja tyypin BF käyttöosien merkitseminen lääkärin hoitoyksikköön 29 / 128

30 3 Tuotekuvaus 3.9 Tyyppikilpi ja sarjanumerokyltit Tyyppi SN REF Laitetyyppi Valmistusvuosi - sarjanumero Materiaalinumero 30 / 128

31 3 Tuotekuvaus 3.9 Tyyppikilpi ja sarjanumerokyltit Kolmitoimikäsikappaleen tunnisteet ja merkinnät SN YY-??????? X.XXX.XXXX 3FH-One XXXX YYYY-MM Kolmitoimikäsikappaleen One tunnisteet ja merkinnät 1 Valmistajan yrityksen logo 2 Korkein sterilisointilämpötila 135 C 3 Sarjanumero 4 CE-merkintä lääkinnällisiä tuotteita koskevan direktiivin 93/42/ETY mukaan 5 Materiaalinumero, nimi, valmistuspäivä Kolmitoimikäsikappaleen tunnisteet ja merkinnät 1 Valmistajan yrityksen logo 2 Noudata käyttöohjeita 3 Korkein sterilisointilämpötila 135 C 4 CE-merkintä lääkinnällisiä tuotteita koskevan direktiivin 93/42/ETY mukaan 5 Sarjanumero 31 / 128

32 3 Tuotekuvaus 3.9 Tyyppikilpi ja sarjanumerokyltit Vesipullojen ja intensiivisen steriloinnin pullojen tyyppikilvet Tyyppikilpi vesipullo / intensiivisen steriloinnin pullot 1 Valmistaja 2 Pitoisuus 3 Käytettävä ennen -päiväys 4 Materiaalinumero 5 Valmistuskuukausi 6 Käytettävä ennen -vuosi 7 Varastointilämpötila 8 Huomioi myös liitteet KaVo OXYGENAL 6 -tuotteen pitoisuutta ei saa ylittää. 32 / 128

33 3 Tuotekuvaus 3.10 Tekniset tiedot 3.10 Tekniset tiedot Porausmalli ja kokoonpanokaavio Asennuspiirustus (Mat. nro ) Sähkö Sähköjohto Vapaa pää lattian yläpuolella Tulojännitteet Taajuus Tehtaan säätö verkon tulojännite Tehonotto Varmistaminen laitteen rakenteessa Suojajohdin lattian ylitse Lämmönantoarvo Lämmönantoarvo 3 x 1,5 mm 2 (asiakkaan hankkima varoke 10 A) 3 x 2,5 mm 2 (varoke asiakkaan hankkima 16 A) 1000 mm 100/110/115/120/127/220/230/240 V AC 50/60 Hz Katso tyyppikilpi VA Automaatti C 16 tai ruuvivarmistus 10 A Katso DIN VDE , 1000 mm kj/h Ø 900 kj/h Likaisuusaste 2 Asennusluokka Hyväksyntämerkinnät Jalkakäynnistin II CE / DVGW / VDE IPX1 (kosteussuoja) Kolmitoimikäsikappale One Ennen jokaisen työpäivän alkua ja ennen jokaista potilaskäsittelyä suorita vesi- ja ilmateille sekunnin ajan läpihuuhtelu. Vedenpaine Veden läpivirtaus Ilmanpaine Ilman läpivirtaus 1,5 ± 0,3 bar; painevirta; tarkastusruiske ( ) 90 ± 15 ml/min 1,5 ± 0,2 bar; painevirta; tarkastusruiske ( ) 15 ± 3 Nl/min Kolmitoimikäsikappale Ennen jokaisen työpäivän alkua ja ennen jokaista potilaskäsittelyä suorita vesi- ja ilmateille sekunnin ajan läpihuuhtelu. 33 / 128

34 3 Tuotekuvaus 3.10 Tekniset tiedot Vedenpaine Maks. padotusvirtauspaine vesi Veden läpivirtaus Ilmanpaine Maks. padotusvirtauspaine ilma Ilman läpivirtaus 1,5 ± 0,3 bar; virtauspaine 4-kert. manometri 2,5 ± 0,3 bar 80 ± 10 ml/min 3,3 ± 0,1 bar; virtauspaine 4-kert. manometri 4 + 0,5 bar 14 ± 2 Nl/min Veden syöttö VARO ESTETICA E30 ei toimiteta tehtaalta amalgamin erotinlaitteen kanssa. Jäteveden likaantuminen. Kun syntyviä jätevesiä johdetaan toisaalle, täytyy maakohtaiset määräykset huomioida ehdottomasti erityisesti amalgaamipaikkojen suhteen. KaVo suosittelee ulkoisen amalgaamin erottimen liittämistä ESTETICA E30 kulloisenkin valmistajan ohjeiden mukaisesti. Jos veden kovuusaste on korkea (yli 12 dh), täytyy laitteistoon liittää ionien vaihtomenetelmään perustava veden kovuutta vähentävä laitteisto. Liian alhainen veden kovuusaste (alle 8,4 dh) voi suosia levän syntymistä. Rakennesarja "Veden tuloyksikkö" ei erottele hoitovettä tavallisesta hanavedestä. Jotta vesi ei pääse takaisin kanaviin, on käyttäjän huomioitava tätä koskevat maakohtaiset määräykset. Jos määräyksiä ei huomioida, ei valmistaja voi ottaa vastuuta hoitoveden laadusta ja eikä sen joutumisesta juomavesiverkostoon. VAROITUS Jos maakohtaisia määräyksiä ei noudateta, syntyy infektiovaara. Hoitoveteen tai juomaveteen voi tällöin päästä bakteereita. Mahdolliset maakohtaiset määräykset, jotka koskevat ihmisen käyttämän veden (juomaveden) laatua, on huomioitava. Mahdolliset maakohtaiset määräykset, jotka koskevat veden joutumisesta takaisin viemäristöön, on huomioitava ja niistä on pidettävä kiinni. 34 / 128

35 3 Tuotekuvaus 3.10 Tekniset tiedot VAROITUS Infektiovaara käytettäessä "Veden sisääntuloyksikköä" ilman lisäsuojatoimenpiteitä. Hoitoveteen tai juomaveteen voi tällöin päästä bakteereita. Huomaa, että käytettäessä rakennesarjaa "Veden sisääntuloyksikkö", ei yksikköön ole asennettu veden automaattista desinfiointilaitteistoa, huolehdi siis itse vastaavista suojatoimenpiteistä. Jos käytät lisäksi vesipulloa mukana toimitetun annosteluosan (Mat. nro ) kanssa, lisää tuotetta KaVo OXYGENAL 6 (Mat. nro ) oikea määrä jokaisen täytön yhteydessä. Veden desinfioimiseen tarvittava oikea määrä ilmenee annosteluosan ohjeista. Kun käytetään vesipulloa ja intensiivisen steriloinnin pulloa ja lisätään Oxygenal 6 - tuotetta käsin annosteluosan kautta, on veden desinfiointi integroitu mukaan. DIN EN 1717:n mukaan täytyy jokainen yksikkö, joka ei ole DVGW:n listalla, varustaa kulloinkin esikytketyllä varmistuslaitteella tyyppiä AA, AB tai AD. (Rakennesarjan vesipullo DVGW on sertifioitu, ks. seuraava luettelo.) Vesiliitännän kohdalla täytyy sekavesireittien syntyminen, joissa vesi seisoo, estää (koskee myös talon vesijohtoja). Lisätietoja, katso Veden vapaa ulostulo on DVGW-sertifioitu DIN EN 1717:n mukaan Vedenlaatu Veden kovuusaste Vesipullo DVGW, rekisteröintinumero: AS-0630BT0111 Juomavesi 1,5... 2,14 mmol/l 8, dh ph-arvo 7,2-7,8 Rakennuksen vedensuodatus 80 µm Vesiliitäntä Vesiliitäntä lattian kautta Veden tulopaine Tuloveden määrä Viemäriliitännän halkaisija Viemäriliitäntä lattian kautta Jäteveden määrä Veden viemäriputken kallistus Sulkuventtiili messinki-kartio-puristusruuvilla 3/8" / Ø 10 mm väh. 40 mm, kork. 160 mm venttiilin ollessa auki 2,0... 6,0 bar 4 l/min 40 mm 20 mm kork. 4 l/min laitteesta alk. väh. 10 mm / metri Ilmansyöttö VAROITUS Jos maakohtaisia määräyksiä hoitoilman laadusta ei noudateta, syntyy infektiovaara. Mahdolliset maakohtaiset määräykset, jotka koskevat hammashoidossa käytettävää ilmaa, on huomioitava ja niistä on pidettävä kiinni. 35 / 128

36 3 Tuotekuvaus 3.10 Tekniset tiedot Ilman sisääntulopaine Vakiolaitteen ilmankulutus 5, bar kork. 60 Nl/min Ilmankulutus 1 Venturi-imulaitteen kanssa kork. 105 Nl/min Ilmankulutus 2 Venturi-imulaitteen kanssa kork. 150 Nl/min Ilmansuodatus sisäpuolelta 50 µm Ilmaliitäntä Ilmaliitäntä lattian kautta Sulkuventtiili messinki-kartio-puristusruuvilla 3/8" / Ø 10 mm väh. 40 mm, kork. 160 mm venttiilin ollessa auki Imu Imuilman määrä suihkesumukanyylissä vähintään V~250 Nl/min suositeltava V~300 Nl/min Staattinen imun alipaine kork. Imun alipaine suihkesumukanyylissä märkäimussa > 70 mbar > 90 mbar < 180 mbar Jos alipaine on padottaessa > 180 mbar, täytyy yksikkö varustaa alipaineen säätöventtiili -rakennesarjalla. Läpimitta imuliitäntä 40 mm Imuliitäntä lattian yläpuolella 20 mm Arvot koskevat KaVon mittaussarjaa (Mat. nro ). Käyttöympäristö VAROITUS Sopimattomat käyttöolosuhteet. Haitallinen vaikutus laitteen sähköturvallisuuteen. Luvussa "Tekniset tiedot" annetuissa käyttöehdoista on ehdottomasti pidettävä kiinni eikä niitä saa ylittää. Lattian ominaisuudet Ympäristönlämpötila Lattiarakenteen laadun täytyy vastata rakenteiden kuormitusta koskevaa normia DIN 1055 / 3 ja niiden lujuusluokan tulee olla DIN T 1:n mukainen o C Suhteellinen ilmankosteus % Ilmanpaine Käyttökorkeus hpa kork m 36 / 128

37 3 Tuotekuvaus 3.10 Tekniset tiedot Maksimaalinen kuormitus Potilastuoli Instrumenttialusta lääkärin hoitoyksikkö/ käsittelijän osa - Sallittu lisäpaino Alusta lääkäri hoitoyksikkö/käsittelijän osa - Sallittu lisäpaino Lääkärin hoitoväline/hoitajan osa - Sallittu lisäpaino 180 kg 2 kg 1 kg 2 kg Kuljetus- ja varastointiohjeet Ympäristönlämpötila Suhteellinen ilmankosteus Ilmanpaine o C %, ei kondensoiva hpa Paino Hoitoyksikkö potilastuolilla, vakiomalli 279 kg brutto, 224 kg netto Lisätietoja pakkauskappaleista, katso asennusohjeet 37 / 128

38 4 Käyttö 4.1 Laitteen kytkeminen päälle ja pois päältä 4 Käyttö 4.1 Laitteen kytkeminen päälle ja pois päältä Kytke laite pois päältä aina kun lähdet vastaanotolta. Laite kytketään päälle pääkatkaisijasta. ð Lääkärin hoitoyksikön näytöstä 1 löytyy esisäädetty perusvalikko. ð Hoitajan hoitoyksikön vihreä LED-valo palaa "Laite kytketty päälle" Voidaan muuttaa oikeakätisestä mallista vasenkätiseen malliin VARO Yhteentörmäys voi vaurioittaa yksikköä. Huolehdi, että kääntymistä varten on tarpeeksi vapaata tilaa. Kytke laite pois päältä ennen muutostöiden aloittamista. 38 / 128

39 4 Käyttö 4.2 Voidaan muuttaa oikeakätisestä mallista vasenkätiseen malliin VARO Instrumenttiletkujen tarttua potilaan hoitotuoliin tai muuhun paikkaan. Kun käännät lääkärin hoitoyksikköä tai pyörität nivelelementtiä, varo, etteivät letkut eivät tartu kiinni minnekään. 1 Oikeakätinen malli 2 Vasenkätinen malli Poista istuinosa. 39 / 128

40 4 Käyttö 4.2 Voidaan muuttaa oikeakätisestä mallista vasenkätiseen malliin Irrota ruuviliitos. 40 / 128

41 4 Käyttö 4.2 Voidaan muuttaa oikeakätisestä mallista vasenkätiseen malliin Käännä potilaan puolta lääkärin ja hoitajan puolen kanssa tuolin toiselle puolelle ja kiristä ruuvi takaisin. 41 / 128

42 4 Käyttö 4.3 Potilastuolin säätäminen Irrota lukitus ja käännä potilaan puolta 180, kunnes lukitus loksahtaa paikoilleen. Kiinnitä istuinosa päinvastaisessa järjestyksessä takaisin. 4.3 Potilastuolin säätäminen Käsinojan (valinnainen) säätö Jotta potilaan olisi helpompi istuutua tuolille, voidaan käsinojat kääntää ylöspäin. 42 / 128

43 4 Käyttö 4.3 Potilastuolin säätäminen VARO Tuolia nostettaessa voivat potilaan kädet olla epäsuotuisassa asennossa. Sormet voivat joutua selkänojan ja käsinojan väliin. Varmista potilaan oikea istuma-asento (erityisesti lasten) Päätukien säätäminen 2-niveliset päätukien säätö kääntöpainikkeen avulla VARO Päätukien säätäminen Kaulalihasten loukkaantumiset Muistuta potilasta päätuen säätämisestä. Potilaan täytyy kohottaa päätään hieman päätukien säädön aikana. Työnnä päätukia aina potilaan koon mukaan sisään- tai ulospäin. 43 / 128

44 4 Käyttö 4.3 Potilastuolin säätäminen Päätukien kääntämistä varten käännä kiinnitysnappia vasemmalle, aseta päätuet sopivaan asentoon ja kiinnitä asento kääntämällä kiinnitysnappia taas vasemmalle. Tyynyn ja päätuet poistetaan irrottamalla ruuvi 2, tyynyä 1 vedetään kevyesti ylöspäin ja se poistetaan edestä Potilastuolin asennon säätäminen käsin VARO Ylipaino tai dynaaminen kuormitus voivat aiheuttaa loukkaantumisvaaran. Potilastuoli voi romahtaa kasaan. Potilastuolia saa kuormittaa vain kuormitusrajaan (180 kg) asti. Potilastuolia ei saa kuormittaa dynaamisesti. VARO Tuolin liikuttaminen moottorin avulla Potilas tai hoitohenkilökunta voi jäädä kiinni tai puristuksiin. Huolehdi potilaasta ja hoitohenkilökunnasta potilastuolin asentoa muutettaessa. 44 / 128

45 4 Käyttö 4.3 Potilastuolin säätäminen Tuolin tai selkänojan sekä lääkärin tai hoitajan hoitoyksikön asennon säätäminen käsin Seuraavien painikkeiden avulla voidaan istuimen korkeutta ja selkänojan asentoa säätää: Näppäin Toiminto Tuoli nousee ylöspäin. Tuoli laskee alaspäin. Selkänoja nousee ylöspäin. Selkänoja laskee alaspäin. Paina vastaavaa painiketta. ð Tuoli tai selkänoja menee toivottuun suuntaan. Tuolin tai selkänojan sekä jalkakäynnistimen asennon säätäminen käsin Jalkakäynnistimen ristikytkin suorittaa lääkärin hoitoyksikön ristinmuotoisen näppäinyhdistelmän toiminnon, jos potilastuolin asento säädetään käsin. Katso myös: Potilastuolin asennon säätäminen käsin, Sivu 44 Edellytys Kaikki instrumentit on asetettu syrjään. Tuoli ylös: Työnnä jalkakäynnistimen ristikytkintä suuntaan 1. Tuoli alas: Työnnä jalkakäynnistimen ristikytkintä suuntaan 3. Selkänoja ylös: Työnnä jalkakäynnistimen ristikytkintä suuntaan 2. Selkänoja alas: Työnnä jalkakäynnistimen ristikytkintä suuntaan / 128

46 4 Käyttö 4.3 Potilastuolin säätäminen Potilastuolin asennon säätäminen automaattisesti VARO Ylipaino tai dynaaminen kuormitus voivat aiheuttaa loukkaantumisvaaran. Potilastuoli voi romahtaa kasaan. Potilastuolia saa kuormittaa vain kuormitusrajaan (180 kg) asti. Potilastuolia ei saa kuormittaa dynaamisesti. VARO Istuimen liikkuessa automaattisesti varo puristuksiin joutumista. Potilas tai hoitohenkilökunta voi jäädä kiinni. Huolehdi potilaasta ja hoitohenkilökunnasta aina potilastuolin asentoa muutettaessa. Tuolin asentoa voidaan säätää portaattomasti. Automatiikka-asennot voidaan tallentaa ja tallennetut asennot voidaan hakea uudestaan painikkeiden avulla. Lääkärin hoitovälineiden automatiikka-asentojen hakeminen Seuraavien painikkeiden avulla voidaan hakea tallennettuja tuolin asentoja. Näppäin Toiminto Siirrytään huuhteluasentoon. Siirrytään viimeiseen asentoon ennen SP:n käyttämistä. Siirrytään automatiikka-asentoon 0. Siirrytään automatiikka-asentoon 1. Siirrytään automatiikka-asentoon 2. Siirrytään kollapsi-asentoon. Paina toivottua painiketta lyhyesti. ð Tuoli siirtyy automaattisesti tallennettuun asentoon. ð Kun tallennettu asento on saavutettu, palaa painikkeen näyttövalo. Lääkärin hoitoyksikön automatiikka-asentojen tallentaminen Suositeltava käyttö painikkeille: Painike "SP": huuhteluasento Painike "AP 0": Istumis- ja ylösnousemisasento Painike "AP 1": Hoitoasento, esim. alaleuan hoito Painike "AP 2": hoitoasento, esim. yläleuan hoito Painike "Kollapsi-asento": kollapsi-asento Vie tuoli toivottuun asentoon. 46 / 128

47 4 Käyttö 4.3 Potilastuolin säätäminen Katso myös: 2 Potilastuolin asennon säätö MEMOdent -käyttölaitteen avulla käsin., Sivu 0 Tuolin toivotun asennon tallentamiseksi paina painiketta "AP 0", "AP 1", "AP 2", "SP" tai "Kollapsi-asento", kunnes kuulet äänimerkin. ð Painetun painikkeen merkkivalo palaa. Tuolin asento on tallennettu. Viimeinen asento Sen jälkeen kun painiketta "LP" on painettu, siirtyy tuoli asentoon, jossa se oli ennen painikkeen "SP" painamista. Kun laite kytketään pois päältä, tallennin poistetaan. Kun laite kytketään uudestaan päälle (esim. aamulla tai ruokatauon jälkeen), ei tuoli pysty tekemään yhtään määriteltyä liikettä painettaessa painiketta "LP". Hoitajan hoitovälineiden automatiikka-asentojen hakeminen Paina painiketta "AP" lyhyesti. ð LED-painikkeet "AP 0", "AP 1", "AP 2", "SP" ja "LP" välkkyvät n. neljän sekunnin ajan. Paina näiden neljän sekunnin aikana painiketta "AP 0", "AP 1", "AP 2", "SP" tai "LP" lyhyesti. ð Tuoli siirtyy valittuun automatiikka-asentoon. Hoitajan hoitoyksikön automatiikka-asentojen tallentaminen Painikkeeseen "LP" on tallennettu automatiikka-asento "Viimeinen asento". Jos näppäintä "LP" painetaan, menee tuoli automaattisesti takaisin viimeiseen asentoon ennen huuhteluasentoa. "LP" -painikeeseen ei voi asettaa enää toista automatiikkaasentoa. Säädä tuoli haluttuun asentoon. Paina painiketta "AP" lyhyesti. ð LED-painikkeet "AP 0", "AP 1", "AP 2", "SP" ja "LP" välkkyvät n. neljän sekunnin ajan. Paina näiden neljän sekunnin aikana painiketta "AP 0", "AP 1", "AP2", "SP" tai "LP", kunnes kuulet äänimerkin. ð Painetun painikkeen LED palaa. Tuolin asento on tallennettu. 47 / 128

48 4 Käyttö 4.3 Potilastuolin säätäminen Automatiikka-asentojen hakeminen jalkakäynnistimen avulla Jos jokin instrumentti on poistettu, on jalkakäynnistimen tuolitoiminnot estetty. Eston voi poistaa painamalla sankakytkintä lyhyesti. Tämän jälkeen toiminnot ovat taas käytössä 1 Jalkapainike suihkeen esivalinta/ap 2 Jalkapainike puhallinilma/ap (valinnainen) 3 Jalkapedaali Kahden jalkapainikkeen avulla voidaan hakea tallennettuja tuolin asentoja, vakiosäätö on seuraava: Jalkapainike "Suihkeen esivalinta": automatiikka-asento "LP" (viimeinen asento) Jalkapainike "Puhallinilma": automatiikka-asento "SP" (huuhteluasento) Tuolin liikuttaminen, kun instrumentti on asetettu syrjään Paina jalkapainiketta "SP". tai Paina jalkapainiketta "LP". ð Tuoli siirtyy valittuun automatiikka-asentoon. Tuolin liikuttaminen, kun instrumentti on poistettu Jos jokin instrumentti on poistettu, on jalkakäynnistimen tuolitoiminnot estetty. Eston voi poistaa painamalla sankakytkintä lyhyesti. Tämän jälkeen toiminnot ovat taas käytössä 48 / 128
