Käyttöohje MULTIflex coupling 453 N - REF MULTIflex coupling 454 N - REF

Transkriptio

1 Käyttöohje MULTIflex coupling 453 N - REF MULTIflex coupling 454 N - REF

2 Myynti: KaVo Dental GmbH Bismarckring 39 D Biberach Puh Faksi Valmistaja: Kaltenbach & Voigt GmbH Bismarckring 39 D Biberach

3 Sisältö 1 Sisältö 1 Ohjeita käyttäjälle Turvallisuus Turvallisuusohjeiden kuvaus Turvallisuusohjeet Tuotekuvaus Käyttökohteet tarkoituksenmukainen käyttö Tekniset tiedot 453 N Tekniset tiedot 454 N... 24

4 Sisältö Kuljetus- ja säilytysolosuhteet Käyttöönotto Käyttö MULTIflex Kupplung -kytkimen liittäminen johtoon Instrumenttien vaihtaminen Häiriöiden tarkastus ja poisto Häiriöiden tarkastaminen ennen ensimmäistä käyttöönottoa Häiriöiden poisto Häiriöiden poisto: O-renkaiden vaihtaminen... 37

5 Sisältö 3 7 Valmistelumenetelmät standardin ISO mukaisesti Valmistelutoimenpiteet käyttöpaikassa Puhdistus Puhdistus: Manuaalinen ulko-osien puhdistus Puhdistus: Koneellinen ulko-osien puhdistus Puhdistus: Manuaalinen sisäosien puhdistus Puhdistus: Koneellinen sisäosien puhdistus... 46

6 Sisältö Desinfiointi Desinfiointi: Manuaalinen ulko-osien desinfiointi Desinfiointi: Manuaalinen sisäosien desinfiointi Desinfiointi: Koneellinen ulko- ja sisäosien desinfiointi Kuivaus Sterilointi Säilytys... 52

7 Sisältö 5 8 Apuvälineet Takuuehdot... 54

8 Ohjeita käyttäjälle 6 1 Ohjeita käyttäjälle Hyvä käyttäjä, KaVo toivoo, että uusi laatutuotteesi tuottaa sinulle paljon iloa. Noudattamalla seuraavia ohjeita käytät laitettasi häiriöttömästi, taloudellisesti ja turvallisesti. Copyright by KaVo Dental GmbH

9 Ohjeita käyttäjälle 7 Symbolit Katso luku Turvallisuus/varoitusmerkit Tärkeää tietoa käyttäjille ja teknikoille Toimenpiteet Sterilointi ei ole mahdollista

10 Ohjeita käyttäjälle 8 Kohderyhmä Tämä asiakirja on tarkoitettu hammaslääkäreille sekä hammashoitajille. Kappale Käyttöönotto on tarkoitettu lisäksi hammasteknikolle.

11 Turvallisuus 9 2 Turvallisuus 2.1 Turvallisuusohjeiden kuvaus Varoitussymboli

12 Turvallisuus 10 VAARA Johdannossa kuvataan vaaran muoto ja lähde. Tässä osassa kuvataan noudattamatta jättämisestä mahdollisesti aiheutuvat seuraukset. Valinnainen vaihe sisältää vaarojen välttämisen kannalta välttämättömät toimenpiteet. Tässä olevat turvallisuusohjeet auttavat kolmen vaaratason kautta välttämään esinevahinkoja ja loukkaantumisia.

13 Turvallisuus 11 VARO VARO merkitsee vaarallista tilannetta, josta voi seurata ainevahinko tai lievä tai kohtalaisen vakava loukkaantuminen.

14 Turvallisuus 12 VAROITUS VAROITUS merkitsee vaarallista tilannetta, josta voi seurata vakava tai kuolemaan johtava loukkaantuminen.

15 Turvallisuus 13 VAARA VAARA merkitsee erityisen vaarallista tilannetta, josta voi välittömästi seurata vakava tai kuolemaan johtava loukkaantuminen.

16 Turvallisuus Turvallisuusohjeet VAROITUS Sähkö Sähköisku liitettäessä tuotteeseen muu kuin KaVon toimittama järjestelmä. Kun tuote liitetään ja sitä käytetään muiden valmistajien hoito- ja asennuslaitteisiin, on noudatettava standardin DIN EN IEC mukaisia

17 Turvallisuus 15 määräyksiä "Suojautuminen sähköiskulta", "Vuotovirta" ja "Käyttöosan maadoittamattomuus". Tuotteen saa yhdistää ainoastaan KaVon hyväksymiin hoitolaitteisiin.

18 Turvallisuus 16 VARO Asiaton säilytys ennen pitkäaikaista käyttötaukoa johtaa ennenaikaiseen kulumiseen ja toimintahäiriöihin. Tuotteen lyhentynyt käyttöikä. Tuote on ennen pidempiä käyttötaukoja puhdistettava, hoidettava ja varastoitava kuivana ohjeiden mukaan.

19 Turvallisuus 17 Huomautus Huolehdi käytössä muodostuvien jätteiden kierrätyksestä tai hävittämisestä niin, että niistä ei aiheudu vaaraa ihmisille eikä ympäristölle. Noudata kansallisia määräyksiä. Lisätietoja KaVo-tuotteiden asianmukaisesta hävittämisestä saa KaVo-toimipisteestä. KaVo-laitteiden korjaukseen ja huoltoon valtuutettuja ovat: KaVo-toimipisteiden teknikot koko maailmassa KaVon erityisesti kouluttamat teknikot

20 Turvallisuus 18 Huollon saavat suorittaa vain KaVon kouluttamat huoltoliikkeet, jotka käyttävät alkuperäisiä KaVo-varaosia.

21 Tuotekuvaus 19 3 Tuotekuvaus MULTIflex Kupplung 453 N (Mat. nro )

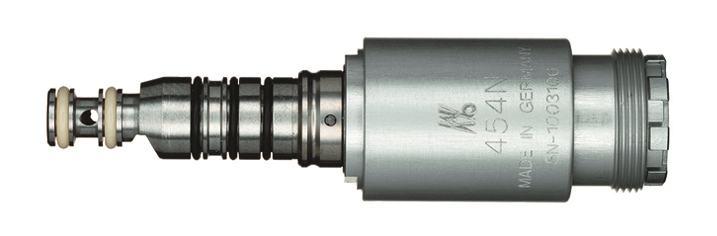

22 Tuotekuvaus 20 MULTIflex Kupplung 454 N (Mat. nro )

23 Tuotekuvaus Käyttökohteet tarkoituksenmukainen käyttö Käyttötarkoitus: MULITflex (LUX) / MULTIflex LED Kupplung -kytkin on hoitotuotteen lisävaruste ja sen avulla syöttöletku liitetään yhteensopiviin MULTIflex-turbiineihin. Sen käyttäminen muuhun kuin sen käyttötarkoitukseen tai sen muuttaminen jollakin tavalla on kielletty ja voi aiheuttaa vaaratilanteen.

24 Tuotekuvaus 22 Määräysten mukainen käyttö: Näiden määräysten mukaan saa alan ammattilainen käyttää MULITflex (LUX) / MULTIflex LED Kupplung -kytkintä vain kuvattuun tarkoitukseen. Seuraavat seikat on huomioitava: Voimassa olevat työsuojeluohjeet Vaadittavat toimenpiteet työtapaturmien estämiseksi Nämä käyttöohjeet

25 Tuotekuvaus 23 Näiden määräysten mukaan on käyttäjän velvollisuus: käyttää vain virheettömiä työvälineitä pitää kiinni tuotteen oikeasta käyttötarkoituksesta suojata itsensä, potilas ja muut osapuolet vaaroilta välttää kontamaatiota tuotteen kanssa. 3.2 Tekniset tiedot 453 N MULTIflex Kupplung -kytkimen voi asettaa kaikkien letkujen päälle, joissa on normien mukainen liitäntä 3 reiällä (Borden). Takaisinimuesto.

26 Tuotekuvaus 24 Kytkimessä ei ole suihkeen säätömahdollisuutta. Päälle voidaan asettaa mikä tahansa KaVo (LUX) -instrumentti alkuperäisellä MULTIflex-liitännällä. 3.3 Tekniset tiedot 454 N MULTIflex Kupplung voidaan asettaa kaikkien letkujen päälle, joissa on normien mukainen liitäntä 2 reiällä (Borden). Takaisinimuesto. Kytkimessä ei ole suihkeen säätömahdollisuutta.

27 Tuotekuvaus 25 Päälle voidaan asettaa mikä tahansa KaVo (LUX) -instrumentti alkuperäisellä MULTIflex-liitännällä.

28 Tuotekuvaus Kuljetus- ja säilytysolosuhteet VARO Tuotteen käyttöönotto sen jälkeen, kun sitä on säilytetty hyvin viileässä tilassa, johtaa vaaratilanteeseen. Seurauksena voi olla tuotteen toimintakatkos. Voimakkaasti viilenneiden tuotteiden tulee ennen käyttöönottoa antaa lämmetä 20 C 25 C:n (68 F 77 F) lämpötilaan.

29 Tuotekuvaus 27 Lämpötila: -20 C C (-4 F F) Suhteellinen ilmankosteus: 5 % - 95 % ei kondensoituva Ilmanpaine: 700 hpa hpa (10 psi - 15 psi) Suojattava kosteudelta

30 Käyttöönotto 28 4 Käyttöönotto VAROITUS Epäpuhtaiden tuotteiden aiheuttama vaara. Käyttäjän ja potilaan infektiovaara. Puhdista tuote ennen ensimmäistä käyttöönottoa ja aina käytön jälkeen.

31 Käyttöönotto 29 VARO Likaisen ja kostean jäähdytysilman aiheuttamat vahingot. Epäpuhdas ja kostea jäähdytysilma voi aiheuttaa toimintahäiriöitä. Käytä kuivaa, puhdasta ja kontaminoitumatonta ISO :n mukaista jäähdytysilmaa.

32 Käyttö 30 5 Käyttö Huomautus Työpäivän alkaessa on vettä johtavia järjestelmiä huuhdeltava vähintään 2 minuuttia (ilman instrumentteja). Paluuvirtauksen/-imun aiheuttaman kontaminaatioriskin yhteydessä on tarvittaessa huuhdeltava myös sekuntia jokaisen potilaan jälkeen.

33 Käyttö MULTIflex Kupplung -kytkimen liittäminen johtoon Kiinnitä MULTIflex (LUX) / MULTIflex LED Kupplung -kytkin turbiiniletkun päälle ja kiristä letkun hattumutterin avulla. Varmista kiristys mukana seuraavalla avaimella vielä kerran.

34 Käyttö 32 Suihkuta O-renkaita kevyesti KaVo Sprayllä. Huomautus Kytkin pysyy ruuvattuna letkun päällä. Jos se joudutaan poistamaan, käytä avainta.

35 Käyttö Instrumenttien vaihtaminen VAROITUS Tuotteen irtoaminen hoitotoimenpiteen aikana. Oikein kiinnittynyt tuote ei voi irrota hoidon aikana MULTIflex (LUX) / MULTIflex LED Kupplung -kytkimestä. Tarkasta ennen jokaista hoitoa vetämällä, onko tuote kiinnittynyt turvallisesti MULTIflex (LUX) / MULTIflex LED Kupplung -kytkimen päälle.

36 Käyttö 34 Aseta MULTIflex (LUX)-instrumentti tarkasti MULTIflex (LUX) / MULTIflex LED Kupplung -kytkimen päälle ja paina taaksepäin, kunnes kytkin loksahtaa kuuluvasti kiinni tuotteeseen. Tarkasta MULTIflex (LUX) -instrumentin pitävä asento kytkimen päällä vetämällä sitä.

37 Häiriöiden tarkastus ja poisto 35 6 Häiriöiden tarkastus ja poisto 6.1 Häiriöiden tarkastaminen ennen ensimmäistä käyttöönottoa VARO Tarkista, puuttuuko O-renkaita tai ovatko ne vaurioituneet. Toimintahäiriöt ja ennenaikainen käyttökatko. Varmista, että kaikki kytkimen O-renkaat ovat paikoillaan ja vaurioitumattomia.

38 Häiriöiden tarkastus ja poisto 36 Huomautus Jos O-rengas puuttuu tai on vaurioitunut, keskeytä työskentely.

39 Häiriöiden tarkastus ja poisto Häiriöiden poisto: O-renkaiden vaihtaminen VARO O-renkaiden väärän kunnossapidon aiheuttama vaara. Tuotteen toimintahäiriö tai täydellinen toimintakatkos. Älä käytä vaseliinia tai muuta rasvaa tai öljyä.

40 Häiriöiden tarkastus ja poisto 38 Huomautus Kytkimen O-renkaat saa öljytä ainoastaan KaVo-suihkeella kostutetulla pumpulipallolla. Jos kytkin ei ole tiivis, O-renkaat on vaihdettava.

41 Häiriöiden tarkastus ja poisto 39 Paina O-rengas sormilla silmukan muotoon. Työnnä O-rengasta eteenpäin ja irrota.

42 Häiriöiden tarkastus ja poisto 40 Aseta uudet O-renkaat uriin ja suihkuta niihin KaVo Spray -suihketta.

43 Valmistelumenetelmät standardin ISO mukaisesti 41 7 Valmistelumenetelmät standardin ISO mukaisesti 7.1 Valmistelutoimenpiteet käyttöpaikassa VAROITUS Epäpuhtaiden tuotteiden aiheuttama vaara. Kontaminoituneet tuotteet aiheuttavat infektiovaaran. Noudata sopivia henkilökohtaisia suojatoimenpiteitä.

44 Valmistelumenetelmät standardin ISO mukaisesti 42 Sementin, yhdistelmätäytteen tai veren jäämien poistaminen suoritetaan välittömästi. Käsittele tuote ajallisesti mahdollisimman lähellä hoitoa. Kuljeta tuote kuivana käsittelyä varten. Ei saa liuottaa tms.

45 Valmistelumenetelmät standardin ISO mukaisesti Puhdistus VARO Ultraäänilaitteessa suoritetun puhdistuksen aiheuttamat toimintahäiriöt. Vikoja laitteessa. Puhdista ainoastaan käsin.

46 Valmistelumenetelmät standardin ISO mukaisesti Puhdistus: Manuaalinen ulko-osien puhdistus Tarvittavat varusteet: Juomavesi 30 C ± 5 C (86 F ± 10 F) Harja, esim. keskikova hammasharja Harjaa juoksevassa juomavedessä.

47 Valmistelumenetelmät standardin ISO mukaisesti Puhdistus: Koneellinen ulko-osien puhdistus Ei sovellettavissa Puhdistus: Manuaalinen sisäosien puhdistus Huuhtele suihkeilma- ja suihkevesiputki juomavedellä.

48 Valmistelumenetelmät standardin ISO mukaisesti Puhdistus: Koneellinen sisäosien puhdistus Ei sovellettavissa.

49 Valmistelumenetelmät standardin ISO mukaisesti Desinfiointi VARO Toimintahäiriöitä desifiointialtaan tai klooripitoisen desinfiointiaineen käytöstä. Vikoja tuotteessa. Desinfiointi vain käsin!

50 Valmistelumenetelmät standardin ISO mukaisesti Desinfiointi: Manuaalinen ulko-osien desinfiointi KaVo suosittelee seuraavia tuotteita materiaalien yhteensopivuuden vuoksi. Desinfiointiaineen valmistajan on varmistettava mikrobiologinen teho. Mikrozid AF Liquid (valmistaja Schülke & Mayr) FD 322 (valmistaja Dürr)

51 Valmistelumenetelmät standardin ISO mukaisesti 49 CaviCide (valmistaja Metrex) Tarvittavat välineet: Liinoja tuotteen pyyhkimiseen. Suihkuta liinaan desinfiointiainetta, pyyhi tuote liinalla ja anna desinfiointiaineen vaikuttaa valmistajan ohjeiden mukaisesti. Noudata desinfiointiaineen käyttöohjeita.

52 Valmistelumenetelmät standardin ISO mukaisesti Desinfiointi: Manuaalinen sisäosien desinfiointi Ei sovellettavissa Desinfiointi: Koneellinen ulko- ja sisäosien desinfiointi Ei sovellettavissa.

53 Valmistelumenetelmät standardin ISO mukaisesti Kuivaus Kuivaaminen käsin Puhalla sisä- ja ulkopuolta paineilmalla, kunnes vesipisaroita ei enää näy. Kuivaaminen koneella Ei sovellettavissa.

54 Valmistelumenetelmät standardin ISO mukaisesti Sterilointi Ei voida steriloida. 7.6 Säilytys Käsiteltyjä laitteita tulee säilyttää pölyltä ja mahdollisimman hyvin bakteereilta suojattuina kuivassa, pimeässä ja viileässä tilassa.

55 Apuvälineet 53 8 Apuvälineet Toimitus hammaslääketieteellisiä tuotteita edustavalta jälleenmyyjältä. Materiaalin kuvaus Mat. nro Avain Varatiiviste 453 N Varatiiviste 454 N O-rengas suuri O-rengas pieni

56 Takuuehdot 54 9 Takuuehdot Tälle KaVon tuotteelle ovat voimassa seuraavat takuuehdot: KaVo antaa loppuasiakastuotteelle takuun moitteettomasta toiminnasta, materiaalin virheettömyydestä tai käytöstä 12 kuukauden ajan laskun päivämäärästä seuraavin ehdoin: KaVo toteuttaa takuun ilmaisella kunnostuksella tai varaosatoimituksella, kun moite on perusteltu. Muita vaatimuksia, samantekevää, mitä ne koskevat, ei voida esittää. Jos kysymys on viivästymisestä tai tahallisesti aiheutetusta vahingosta, on tämä vain voimassa, mikäli lakimääräyksissä ei toisin määrätä.

57 Takuuehdot 55 KaVo ei vastaa vioista ja niiden seurauksista, jotka ovat syntyneet tai ovat voineet syntyä luonnollisesta kulumisesta, epäasianmukaisesta käsittelystä, epäasianmukaisesta puhdistuksesta, huollosta tai hoidosta, käyttöohjeiden tai niiden liitteiden noudattamisen laiminlyömisestä, kalkkeutumisesta tai korroosiosta, ilman ja veden epäpuhtauksista sekä kemiallisista tai sähkön vaikutuksista, jotka ovat epätavallisia tai eivät ole KaVo:n käyttöja muiden valmistajan ohjeiden mukaan sallittuja. Takuu ei yleisesti ulotu lamppuihin, lasisiin ja valokuituisiin valovirtajohtimiin, lasitavaroihin, kumiosiin ja muoviosien värin kestävyyteen. Kaikki vastuu raukeaa, jos viat tai niiden seuraukset johtuvat siitä, että asiakas tai joku muu kuin KaVo:n hyväksymä kolmas osapuoli käsittelee tuotetta tai tekee siihen muutoksia.

58 Takuuehdot 56 Takuuvaatimukset ovat päteviä vain, jos tuotteen mukana on ostotodistus laskun tai lähetyslistan muodossa. Siinä täytyy olla selvästi näkyvissä myyjä, ostopäivä, tyyppi ja sarjanumero.
