1 Maahantuoja: Advantage Engineering Oy Skand.fi Z-Tech Alpan käyttö- ja huolto-ohje sekä takuuehdot Olet tehnyt hyvän valinnan ostaessasi ZTech-sähköpyörän! ZTechin sähköpyörät ovat Euroopan parhaissa pyöräilymaissa Italiassa ja Hollannissa suunniteltuja ja korkean laatuvalvonnan alla valmistettuja. Käytetyt komponentit ovat alan parhaimmilta valmistajilta, esimerkiksi Shimanon vaihteistot ja Samsungin akkukennot. Niinpä hyvin pidettynä ja oikein huollettuna uusi Ztech-sähköpyöräsi tarjoaa sinulle iloa vuosiksi eteenpäin! 1

2 Turvallisuusohjeita Lue käyttöohje huolellisesti ennen kuin käytät sähköpyörää. Suosittelemme tarkistamaan pyörän rutiininomaisesti ennen jokaista ajoa. Tarkista, etteivät osat ole löystyneet tai vaurioituneet. Kiinnitä erityistä huomiota sähköpyörällä ajamiseen liukkaalla kelillä. Suosittelemme nastarenkaiden käyttöä liukkaalla kelillä. Kokoaminen ja käyttöönotto Jos olet tilannut pyörän kokoamattomana suoraan kotiisi, toimitetaan se sinulle kuitenkin tehdassäädöillä ja mahdollisimman pitkälle koottuna. Sinun tarvitsee vain: kiinnittää satula pikakiinnityksellä kiinnittää ohjaustanko ja mahdollisesti ohjaustankoon tuleva näyttö kiinnittää polkimet paikalleen tarkistaa jarrujen ja vaihteiden toiminnan sekä renkaiden asettelun ja säätää tarvittaessa Käyttö Kytke virta päälle/pois painamalla 2 sekuntia tangon vasemmalla puolella sijaitsevaa virtapainiketta. Kun näyttö on päällä, voit valita halutun avustustehon painamalla lyhyesti + / - painikkeita. Avustusteho näkyy näytössä numeroina. Voit käyttää Ztech-sähköpyörää myös ilman moottorin apua kytkemällä järjestelmän kokonaan pois päältä. Ajotietokone Paina virtapainiketta lyhyesti valitaksesi näytettävän tiedon: SPEED Ajonopeus SPEED AVG Keskinopeus SPEED MAX Maksiminopeus ODO Kokonaismatka TRIP Trippimittari TIME Ajoaika Valaisimen/mittariston valon käyttö Valot menevät päälle/pois pitämällä (+) -painiketta alaspainettuna 2 sekuntia 6km/h kävelyavustus Kun painat pitkään pohjassa (-) -painiketta niin pyörä kulkee eteenpäin 6km/h. Kätevä toiminto esimerkiksi viedessä pyörää pyörävarastoon, taluttaessa ylöspäin luiskaa pitkin, kulkiessa kävelijän vierellä. 2

3 Tietojen nollaus Jos haluat nollata keskinopeuden, maksiminopeuden, trippimittarin ja ajanoton, paina + ja painikkeita yhtä aikaa 2 sekuntia. Virhekoodit 01E Kommunikointivika Tarkista johtojen kytkennät 02E OhjainyksikkösuojausTarkista 3-vaihesyötön kytkennät 03E 3-vaihesyötön vika Tarkista 3-vaihesyötön kytkennät 04E Akkujännite matala Lataa akku 05E Jarruanturivika Tarkista jarruanturin kytkentä 06E Poljinanturivika Tarkista poljinanturin kytkentä ja sen magneettisen levyn asento, jonka pyörimistä poljinanturi tutkii 07E Hall-anturivika Tarkista hall-anturin kytkentä Akku Akkua saa ladata vain pyörän mukana toimitettavalla laturilla Akun latausaika on tavallisesti 4-6 tuntia. Akku lukitaan telineeseensä ja avataan lukituksesta mukana tulevalla avaimella. Joissakin akuissa on oma virtapainike. Akun varaustila Paina akun virtakytkintä 2 sekuntia. Ledit näyttävät akun varaustilan. HUOM! Jos vain yksi LED vilkkuu, akun lataustila on hyvin alhainen. Akun lataaminen Yleensä litiumioniakkuja ei saisi varastoida pitkiä aikoja täyteen ladattuina eikä tyhjinä, vaan noin prosenttisesti ladattuina. Koska akun varaus saattaa purkautua itsekseen, pitkään käyttämättömänä oleva akku tulisi tarkistaa ja ladata joka toinen kuukausi. Lataa siis akku sopivan täyteen ennen pyörän talvivarastointia ja lataa akku myös muutaman kerran talven aikana. Oikealla käsittelyllä akun käyttöikää voidaan pidentää huomattavasti. Litiumioniakku kestää toki pätkittäistäkin latausta, mutta kannattavinta on käyttää akun varaus silloin tällöin loppuun. Älä tyhjennä akkua täysin, jotta se ei vahingoittuisi, vaan noudata sähköpyörässä olevaa varaustason ilmaisinta. Kun akku on ilmaisimen mukaan tyhjä, se on aika ladata. Akun kestoon ja ajomatkan pituuteen vaikuttaa muun muassa: maaston muodot, epätasainen tienpinta, tuulen suunta, pysähtely/kiihdytyksien lukumäärä sää: kylmässä lämpötilassa akunkesto on heikompi käyttäjän paino akun lataus / kapasiteetti (akku 100% ladattu = optimaalinen etäisyys) 3

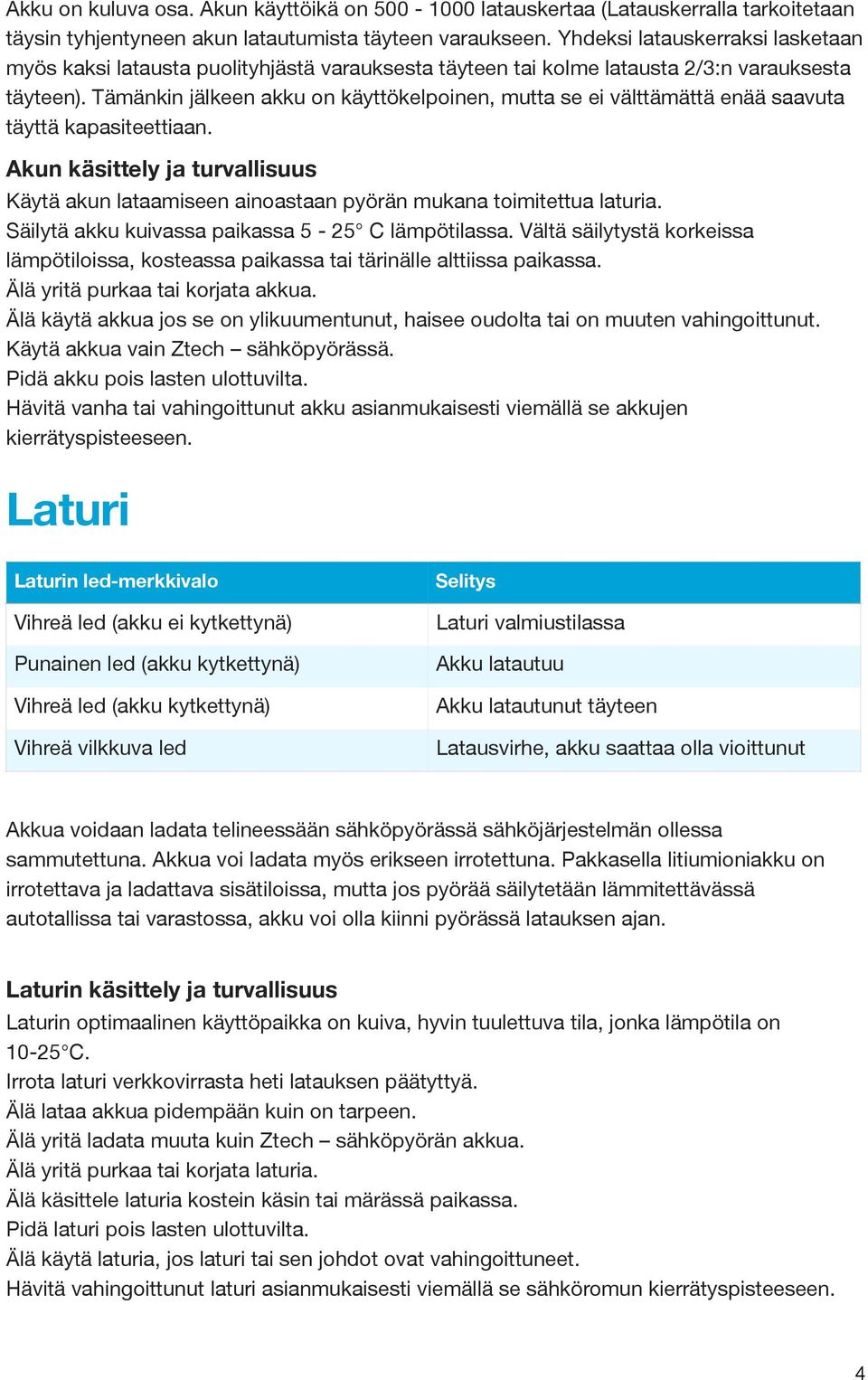

4 Akku on kuluva osa. Akun käyttöikä on latauskertaa (Latauskerralla tarkoitetaan täysin tyhjentyneen akun latautumista täyteen varaukseen. Yhdeksi latauskerraksi lasketaan myös kaksi latausta puolityhjästä varauksesta täyteen tai kolme latausta 2/3:n varauksesta täyteen). Tämänkin jälkeen akku on käyttökelpoinen, mutta se ei välttämättä enää saavuta täyttä kapasiteettiaan. Akun käsittely ja turvallisuus Käytä akun lataamiseen ainoastaan pyörän mukana toimitettua laturia. Säilytä akku kuivassa paikassa 5-25 C lämpötilassa. Vältä säilytystä korkeissa lämpötiloissa, kosteassa paikassa tai tärinälle alttiissa paikassa. Älä yritä purkaa tai korjata akkua. Älä käytä akkua jos se on ylikuumentunut, haisee oudolta tai on muuten vahingoittunut. Käytä akkua vain Ztech sähköpyörässä. Pidä akku pois lasten ulottuvilta. Hävitä vanha tai vahingoittunut akku asianmukaisesti viemällä se akkujen kierrätyspisteeseen. Laturi Laturin led-merkkivalo Vihreä led (akku ei kytkettynä) Punainen led (akku kytkettynä) Vihreä led (akku kytkettynä) Vihreä vilkkuva led Selitys Laturi valmiustilassa Akku latautuu Akku latautunut täyteen Latausvirhe, akku saattaa olla vioittunut Akkua voidaan ladata telineessään sähköpyörässä sähköjärjestelmän ollessa sammutettuna. Akkua voi ladata myös erikseen irrotettuna. Pakkasella litiumioniakku on irrotettava ja ladattava sisätiloissa, mutta jos pyörää säilytetään lämmitettävässä autotallissa tai varastossa, akku voi olla kiinni pyörässä latauksen ajan. Laturin käsittely ja turvallisuus Laturin optimaalinen käyttöpaikka on kuiva, hyvin tuulettuva tila, jonka lämpötila on C. Irrota laturi verkkovirrasta heti latauksen päätyttyä. Älä lataa akkua pidempään kuin on tarpeen. Älä yritä ladata muuta kuin Ztech sähköpyörän akkua. Älä yritä purkaa tai korjata laturia. Älä käsittele laturia kostein käsin tai märässä paikassa. Pidä laturi pois lasten ulottuvilta. Älä käytä laturia, jos laturi tai sen johdot ovat vahingoittuneet. Hävitä vahingoittunut laturi asianmukaisesti viemällä se sähköromun kierrätyspisteeseen. 4

5 SÄHKÖPYÖRÄN HUOLTO Puhdistus Puhdista kostealla sienellä, harjalla tai rätillä likaiset osat (vain mekaaniset osat) sekä runko, etu- ja takapyörä, polkimet ja ketjusuoja. Puhdista kostealla rätillä sähköosat, kuten moottori, näyttö, jarruanturi, nopeusanturi, ohjausyksikkö ja akku. HUOM!: Älä koskaan pese sähköpyörää painepesurilla tai letkulla! Suuret määrät vettä voivat vahingoittaa sähköosia! Huolto Huolla / huollata pyörä säännöllisesti ja heti tarpeen vaatiessa. Riittävän usein ja asianmukaisesti huollettuna pyöräsi kestää pitkään. Älä säilytä sähköpyörää pitkiä aikoja sateessa. Järjestelmä on suojattu vedeltä, mutta pidempiaikainen altistus sateelle voi aiheuttaa sähkövikoja. Takuu Takuu on voimassa 2 vuotta pyörän ostohetkestä lähtien. Pyörän ostokuitti toimii samalla takuutodistuksena. Ota yhteyttä takuuasioissa myyjäliikkeeseen tai -sivun kautta. Takuu ei ole voimassa seuraavissa tapauksissa: Jos sähköpyörää käytetään muihin tarkoituksiin, kuin tavalliseen pyöräilyyn. Jos sähköjärjestelmään on tehty muutoksia. Jos akkua ei ole käsitelty tässä ohjekirjassa mainitulla tavalla Valmistaja ei ole vastuussa vahingoista, jotka johtuvat suoraan tai välillisesti virheellisestä käytöstä tai virheellisistä säädöistä esimerkiksi vaihteistossa. Mekaaniset ja elektroniset komponentit kuluvat käytössä. Kuluvat osat eivät kuulu takuun piiriin. 5
