Lämmitysratkaisut kaikkiin kohteisiin aina pienistä tuvista suuriin teollisuuslaitoksiin.

Transkriptio

1 Lämmitysratkaisut kaikkiin kohteisiin aina pienistä tuvista suuriin teollisuuslaitoksiin. koti rakennus ulkona teollisuus

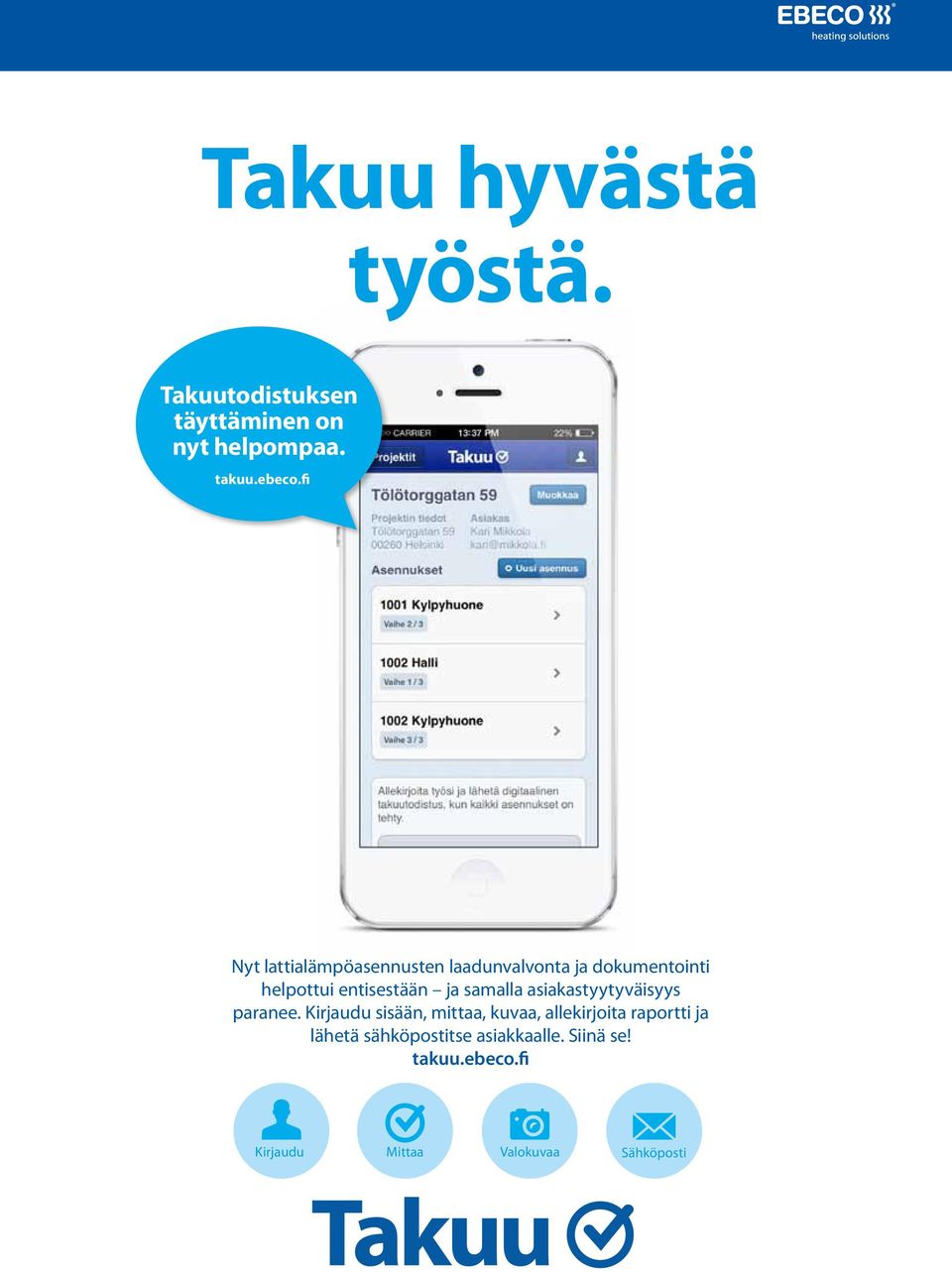

2 Takuu hyvästä työstä. Takuutodistuksen täyttäminen on nyt helpompaa. takuu.ebeco.fi Nyt lattialämpöasennusten laadunvalvonta ja dokumentointi helpottui entisestään ja samalla asiakastyytyväisyys paranee. Kirjaudu sisään, mittaa, kuvaa, allekirjoita raportti ja lähetä sähköpostitse asiakkaalle. Siinä se! takuu.ebeco.fi Kirjaudu Mittaa Valokuvaa Sähköposti

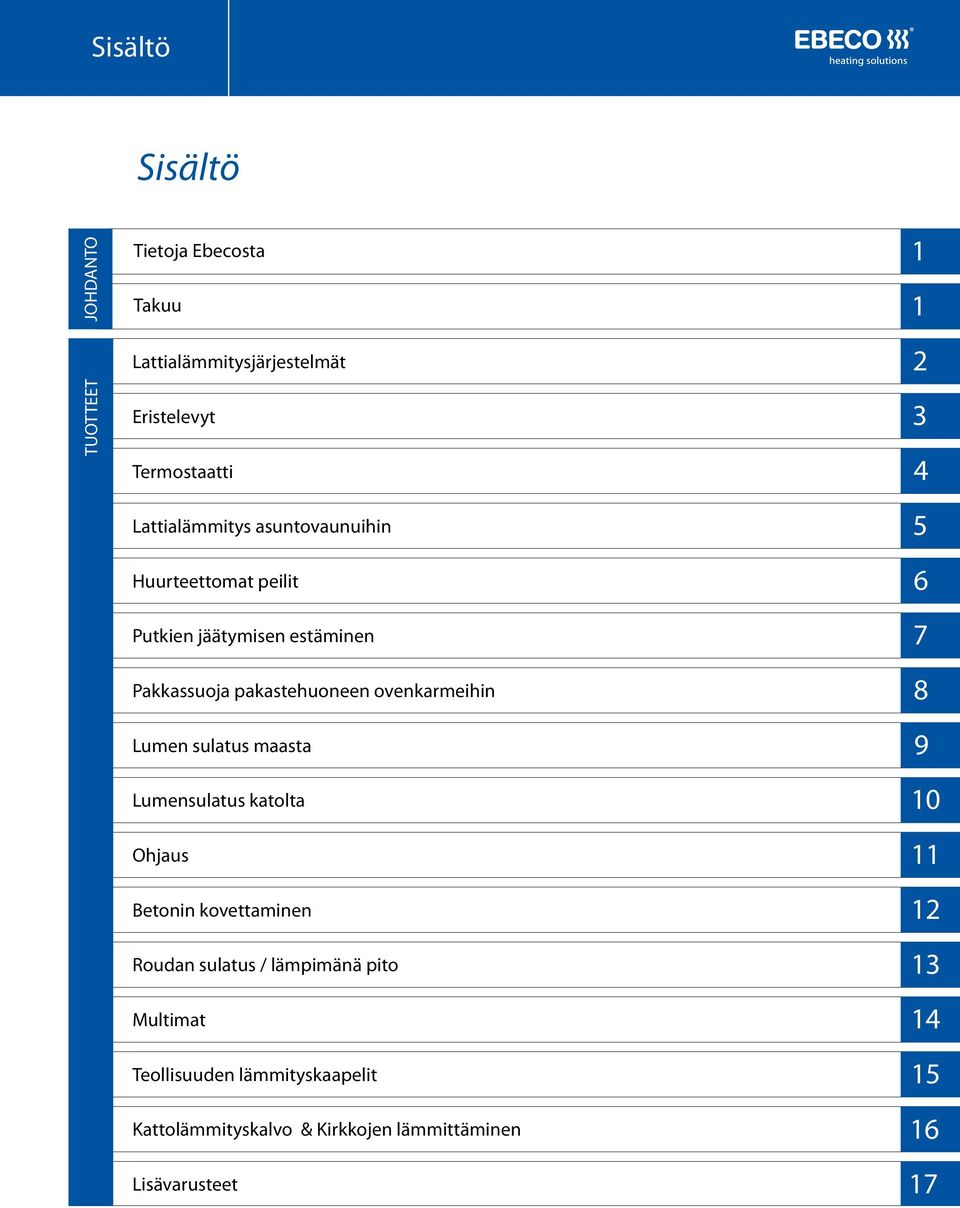

3 Sisältö Sisältö JOHDANTO TUOTTEET Tietoja Ebecosta Takuu Lattialämmitysjärjestelmät Eristelevyt Termostaatti Lattialämmitys asuntovaunuihin Huurteettomat peilit Putkien jäätymisen estäminen Pakkassuoja pakastehuoneen ovenkarmeihin Lumen sulatus maasta Lumensulatus katolta Ohjaus Betonin kovettaminen Roudan sulatus / lämpimänä pito Multimat Teollisuuden lämmityskaapelit Kattolämmityskalvo & Kirkkojen lämmittäminen Lisävarusteet

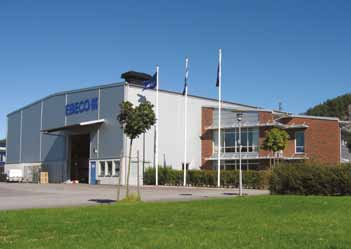

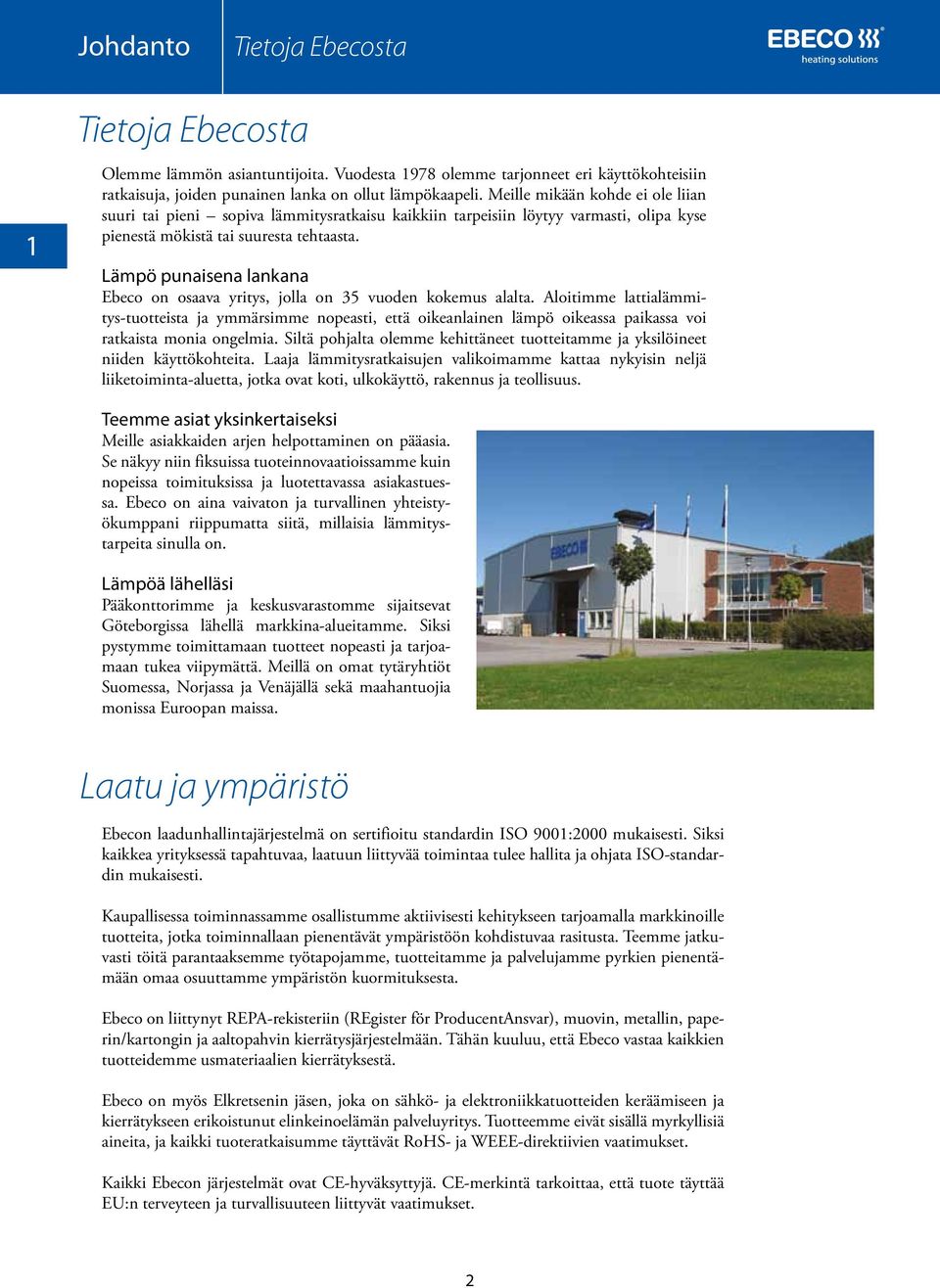

4 Johdanto Tietoja Ebecosta 1 Tietoja Ebecosta Olemme lämmön asiantuntijoita. Vuodesta 1978 olemme tarjonneet eri käyttökohteisiin ratkaisuja, joiden punainen lanka on ollut lämpökaapeli. Meille mikään kohde ei ole liian suuri tai pieni sopiva lämmitysratkaisu kaikkiin tarpeisiin löytyy varmasti, olipa kyse pienestä mökistä tai suuresta tehtaasta. Lämpö punaisena lankana Ebeco on osaava yritys, jolla on 35 vuoden kokemus alalta. Aloitimme lattialämmitys-tuotteista ja ymmärsimme nopeasti, että oikeanlainen lämpö oikeassa paikassa voi ratkaista monia ongelmia. Siltä pohjalta olemme kehittäneet tuotteitamme ja yksilöineet niiden käyttökohteita. Laaja lämmitysratkaisujen valikoimamme kattaa nykyisin neljä liiketoiminta-aluetta, jotka ovat koti, ulkokäyttö, rakennus ja teollisuus. Teemme asiat yksinkertaiseksi Meille asiakkaiden arjen helpottaminen on pääasia. Se näkyy niin fiksuissa tuoteinnovaatioissamme kuin nopeissa toimituksissa ja luotettavassa asiakastuessa. Ebeco on aina vaivaton ja turvallinen yhteistyökumppani riippumatta siitä, millaisia lämmitystarpeita sinulla on. Lämpöä lähelläsi Pääkonttorimme ja keskusvarastomme sijaitsevat Göteborgissa lähellä markkina-alueitamme. Siksi pystymme toimittamaan tuotteet nopeasti ja tarjoamaan tukea viipymättä. Meillä on omat tytäryhtiöt Suomessa, Norjassa ja Venäjällä sekä maahantuojia monissa Euroopan maissa. Laatu ja ympäristö Ebecon laadunhallintajärjestelmä on sertifioitu standardin ISO 9001:2000 mukaisesti. Siksi kaikkea yrityksessä tapahtuvaa, laatuun liittyvää toimintaa tulee hallita ja ohjata ISO-standardin mukaisesti. Kaupallisessa toiminnassamme osallistumme aktiivisesti kehitykseen tarjoamalla markkinoille tuotteita, jotka toiminnallaan pienentävät ympäristöön kohdistuvaa rasitusta. Teemme jatkuvasti töitä parantaaksemme työtapojamme, tuotteitamme ja palvelujamme pyrkien pienentämään omaa osuuttamme ympäristön kuormituksesta. Ebeco on liittynyt REPA-rekisteriin (REgister för ProducentAnsvar), muovin, metallin, paperin/kartongin ja aaltopahvin kierrätysjärjestelmään. Tähän kuuluu, että Ebeco vastaa kaikkien tuotteidemme usmateriaalien kierrätyksestä. Ebeco on myös Elkretsenin jäsen, joka on sähkö- ja elektroniikkatuotteiden keräämiseen ja kierrätykseen erikoistunut elinkeinoelämän palveluyritys. Tuotteemme eivät sisällä myrkyllisiä aineita, ja kaikki tuoteratkaisumme täyttävät RoHS- ja WEEE-direktiivien vaatimukset. Kaikki Ebecon järjestelmät ovat -hyväksyttyjä. -merkintä tarkoittaa, että tuote täyttää EU:n terveyteen ja turvallisuuteen liittyvät vaatimukset. 2

5 Johdanto Takuu Lämmitysratkaisut Lämpö voi ratkaista monenlaisia ongelmia. Ebeco tarjoaa aina tarpeisiisi sopivan lämmitysr-atkaisun mittakaavasta riippumatta. Laaja valikoimamme kattaa neljä osa-aluetta: koti, ulkokäyttö, rakennukset ja teollisuus. Lämpö on valikoimamme punainen lanka. Tässä tuoteluettelossa esittelemme kaikki lämmitysratkaisumme. 1 koti ulkona rakennus teollisuus Ebecon takuu Ebecon takuu on markkinoilla ainutlaatuinen. Se johtuu siitä, että myönnämme saman takuuajan kaikille Kit-sarjojemme osille, termostaatti mukaan lukien. Takaamme turvallisen ja varman lattialämmityksen 12 vuodeksi. Tämän lisäksi tarjoamme sinulle mahdollisuuden pidentää lattialämmityksen takuuaika 25 vuoteen rekisteröitymällä ebeco.fi/takuu. Energy Saver = Säästää energiaa Ebecon tuotteet tekevät muutakin kuin lämmittävät tehokkaasti. Niiden avulla voi kenties myös pienentää energiakuluja. Siksi olemme luoneet Energy Saver -merkin. Symbolin avulla on helpompi valita energiaa säästäviä tuoteratkaisuja. Vaadi Energy Saver -merkillä varustettuja tuotteita, niin säästät energiaa. 3

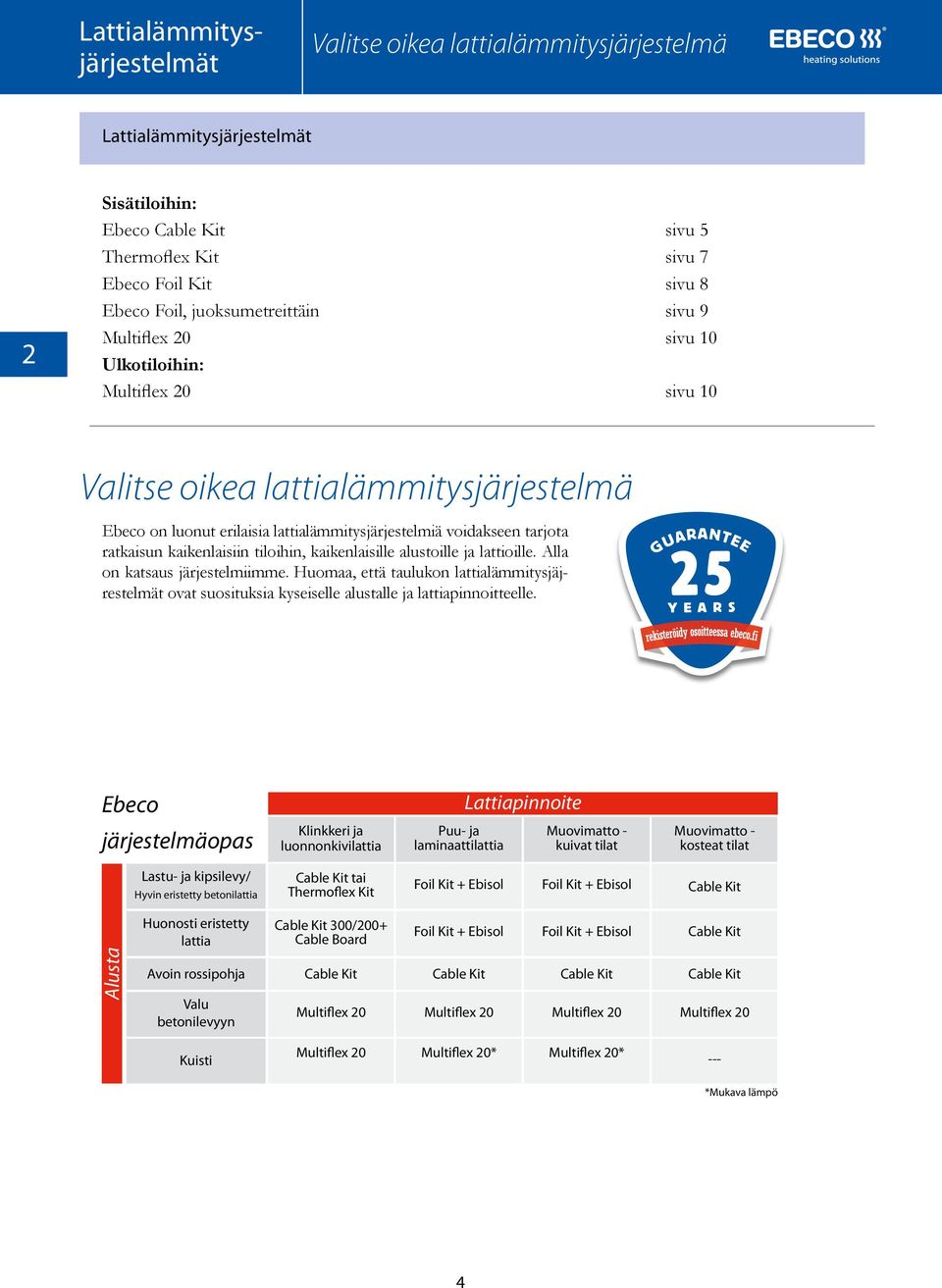

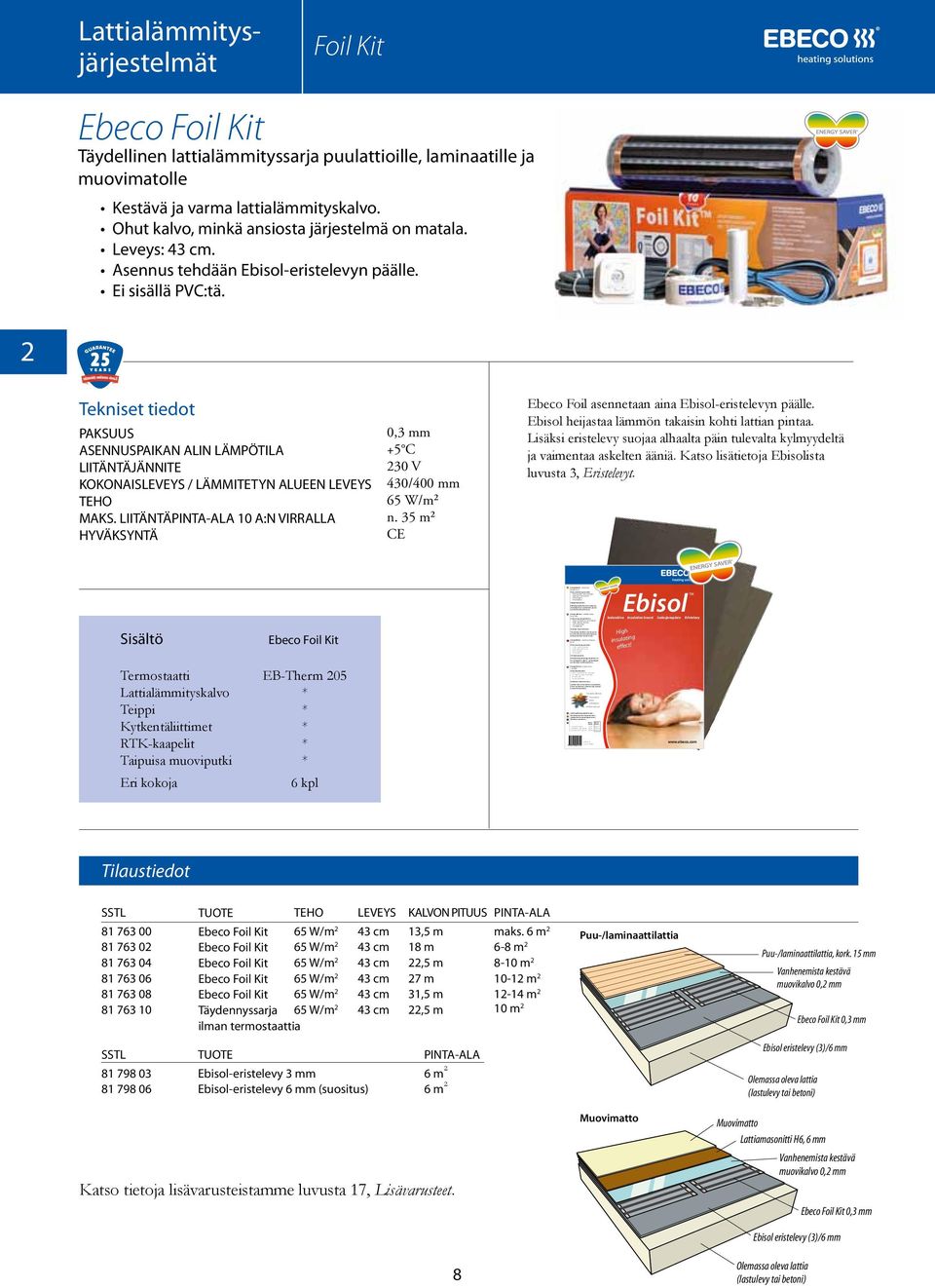

6 Lattialämmitysjärjestelmät Valitse oikea lattialämmitysjärjestelmä Lattialämmitysjärjestelmät 2 Sisätiloihin: Ebeco Cable Kit sivu 5 Thermoflex Kit sivu 7 Ebeco Foil Kit sivu 8 Ebeco Foil, juoksumetreittäin sivu 9 Multiflex 20 sivu 10 Ulkotiloihin: Multiflex 20 sivu 10 Valitse oikea lattialämmitysjärjestelmä Ebeco on luonut erilaisia lattialämmitysjärjestelmiä voidakseen tarjota ratkaisun kaikenlaisiin tiloihin, kaikenlaisille alustoille ja lattioille. Alla on katsaus järjestelmiimme. Huomaa, että taulukon lattialämmitysjäjrestelmät ovat suosituksia kyseiselle alustalle ja lattiapinnoitteelle. Ebeco Lattiapinnoite järjestelmäopas Klinkkeri ja luonnonkivilattia Puu- ja laminaattilattia Muovimatto - kuivat tilat Muovimatto - kosteat tilat Lastu- ja kipsilevy/ Hyvin eristetty betonilattia Cable Kit tai Thermoflex Kit Foil Kit + Ebisol Foil Kit + Ebisol Cable Kit Huonosti eristetty lattia Cable Kit 300/200+ Cable Board Foil Kit + Ebisol Foil Kit + Ebisol Cable Kit Alusta Avoin rossipohja Valu betonilevyyn Cable Kit Multiflex 20 Cable Kit Cable Kit Cable Kit Multiflex 20 Multiflex 20 Multiflex 20 Kuisti Multiflex 20 Multiflex 20 Multiflex Mukava lämpö 4

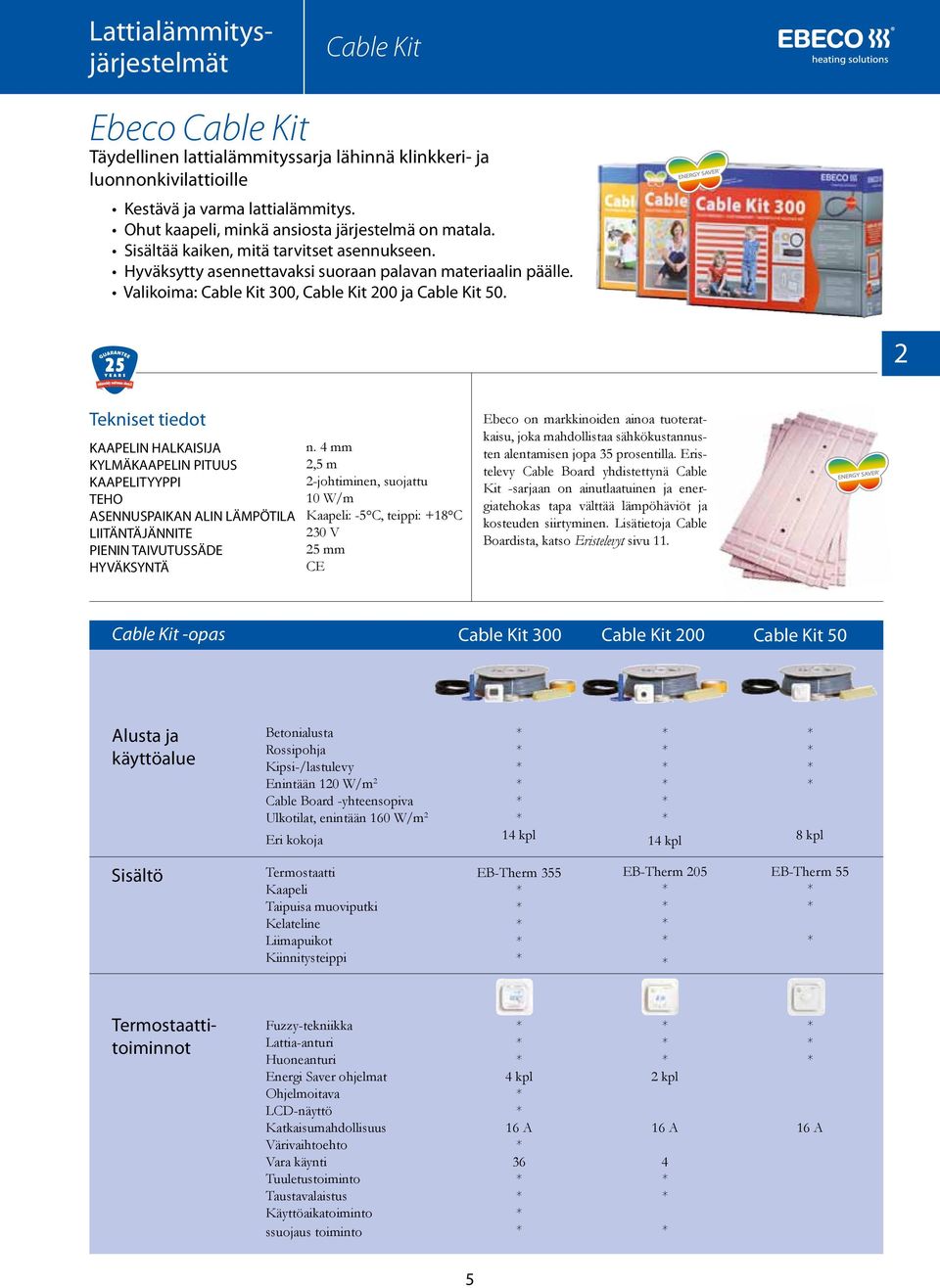

7 Lattialämmitysjärjestelmät Cable Kit Ebeco Cable Kit Täydellinen lattialämmityssarja lähinnä klinkkeri- ja luonnonkivilattioille Kestävä ja varma lattialämmitys. Ohut kaapeli, minkä ansiosta järjestelmä on matala. Sisältää kaiken, mitä tarvitset asennukseen. Hyväksytty asennettavaksi suoraan palavan materiaalin päälle. Valikoima: Cable Kit 300, Cable Kit 200 ja Cable Kit KAAPELIN HALKAISIJA KYLMÄKAAPELIN PITUUS KAAPELITYYPPI ASENNUSPAIKAN ALIN LÄMPÖTILA PIENIN TAIVUTUSSÄDE n. 4 mm 2,5 m 2-johtiminen, suojattu 10 W/m Kaapeli: -5 C, teippi: +18 C 230 V 25 mm Ebeco on markkinoiden ainoa tuoteratkaisu, joka mahdollistaa sähkökustannusten alentamisen jopa 35 prosentilla. Eristelevy Cable Board yhdistettynä Cable Kit -sarjaan on ainutlaatuinen ja energiatehokas tapa välttää lämpöhäviöt ja kosteuden siirtyminen. Lisätietoja Cable Boardista, katso Eristelevyt sivu 11. Cable Kit -opas Cable Kit 300 Cable Kit 200 Cable Kit 50 Alusta ja käyttöalue Betonialusta Rossipohja Kipsi-/lastulevy Enintään 120 W/m 2 Cable Board -yhteensopiva Ulkotilat, enintään 160 W/m 2 Eri kokoja 14 kpl 14 kpl 8 kpl Sisältö Termostaatti Kaapeli Taipuisa muoviputki Kelateline Liimapuikot Kiinnitysteippi EB-Therm 355 EB-Therm 205 EB-Therm 55 Termostaattitoiminnot Fuzzy-tekniikka Lattia-anturi Huoneanturi Energi Saver ohjelmat Ohjelmoitava LCD-näyttö Katkaisumahdollisuus Värivaihtoehto Vara käynti Tuuletustoiminto Taustavalaistus Käyttöaikatoiminto ssuojaus toiminto 4 kpl 16 A 36 2 kpl 16 A 4 16 A 5

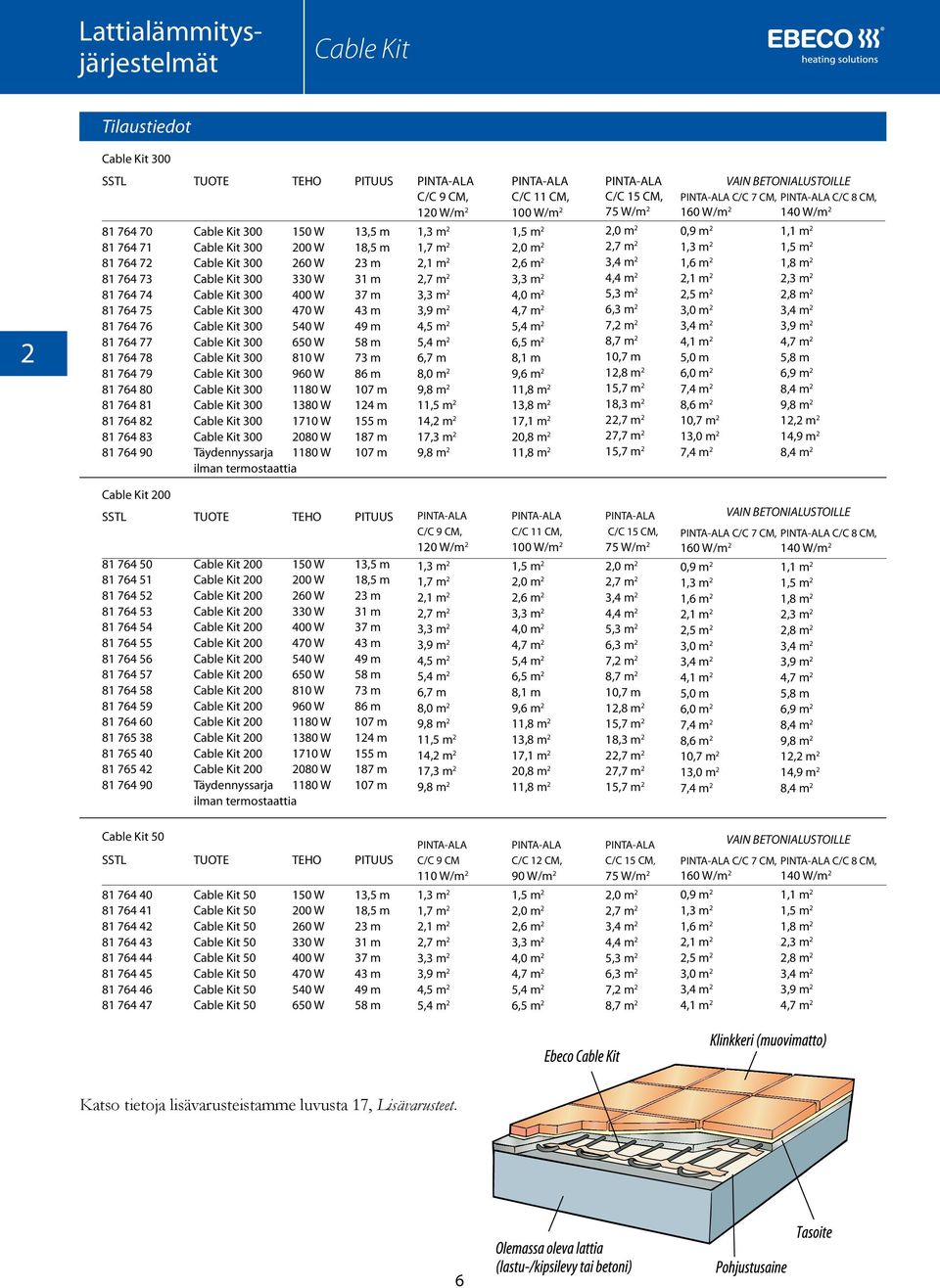

8 Lattialämmitysjärjestelmät Cable Kit Cable Kit Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Täydennyssarja 1180 W ilman termostaattia PITUUS 13,5 m 18,5 m 23 m 31 m 37 m 43 m 49 m 58 m 73 m 86 m 107 m 124 m 155 m 187 m 107 m PINTA-ALA C/C 9 CM, 120 W/m 2 1,3 m 2 1,7 m 2 2,1 m 2 2,7 m 2 3,3 m 2 3,9 m 2 4,5 m 2 5,4 m 2 6,7 m 8,0 m 2 9,8 m 2 11,5 m 2 14,2 m 2 17,3 m 2 9,8 m 2 PINTA-ALA C/C 11 CM, 100 W/m 2 1,5 m 2 2,0 m 2 2,6 m 2 3,3 m 2 4,0 m 2 4,7 m 2 5,4 m 2 6,5 m 2 8,1 m 9,6 m 2 11,8 m 2 13,8 m 2 17,1 m 2 20,8 m 2 11,8 m 2 PINTA-ALA C/C 15 CM, 75 W/m 2 2,0 m 2 2,7 m 2 3,4 m 2 4,4 m 2 5,3 m 2 6,3 m 2 7,2 m 2 8,7 m 2 10,7 m 12,8 m 2 15,7 m 2 18,3 m 2 22,7 m 2 27,7 m 2 15,7 m 2 VAIN BETONIALUSTOILLE PINTA-ALA C/C 7 CM, PINTA-ALA C/C 8 CM, 160 W/m W/m 2 0,9 m 2 1,3 m 2 1,6 m 2 2,1 m 2 2,5 m 2 3,0 m 2 3,4 m 2 4,1 m 2 5,0 m 6,0 m 2 7,4 m 2 8,6 m 2 10,7 m 2 13,0 m 2 7,4 m 2 1,1 m 2 1,5 m 2 1,8 m 2 2,3 m 2 2,8 m 2 3,4 m 2 3,9 m 2 4,7 m 2 5,8 m 6,9 m 2 8,4 m 2 9,8 m 2 12,2 m 2 14,9 m 2 8,4 m 2 Cable Kit Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Cable Kit W Täydennyssarja 1180 W ilman termostaattia PITUUS 13,5 m 18,5 m 23 m 31 m 37 m 43 m 49 m 58 m 73 m 86 m 107 m 124 m 155 m 187 m 107 m PINTA-ALA C/C 9 CM, 120 W/m 2 1,3 m 2 1,7 m 2 2,1 m 2 2,7 m 2 3,3 m 2 3,9 m 2 4,5 m 2 5,4 m 2 6,7 m 8,0 m 2 9,8 m 2 11,5 m 2 14,2 m 2 17,3 m 2 9,8 m 2 PINTA-ALA C/C 11 CM, 100 W/m 2 1,5 m 2 2,0 m 2 2,6 m 2 3,3 m 2 4,0 m 2 4,7 m 2 5,4 m 2 6,5 m 2 8,1 m 9,6 m 2 11,8 m 2 13,8 m 2 17,1 m 2 20,8 m 2 11,8 m 2 PINTA-ALA C/C 15 CM, 75 W/m 2 2,0 m 2 2,7 m 2 3,4 m 2 4,4 m 2 5,3 m 2 6,3 m 2 7,2 m 2 8,7 m 2 10,7 m 12,8 m 2 15,7 m 2 18,3 m 2 22,7 m 2 27,7 m 2 15,7 m 2 VAIN BETONIALUSTOILLE PINTA-ALA C/C 7 CM, 160 W/m 2 0,9 m 2 1,3 m 2 1,6 m 2 2,1 m 2 2,5 m 2 3,0 m 2 3,4 m 2 4,1 m 2 5,0 m 6,0 m 2 7,4 m 2 8,6 m 2 10,7 m 2 13,0 m 2 7,4 m 2 PINTA-ALA C/C 8 CM, 140 W/m 2 1,1 m 2 1,5 m 2 1,8 m 2 2,3 m 2 2,8 m 2 3,4 m 2 3,9 m 2 4,7 m 2 5,8 m 6,9 m 2 8,4 m 2 9,8 m 2 12,2 m 2 14,9 m 2 8,4 m 2 Cable Kit Cable Kit 50 Cable Kit 50 Cable Kit 50 Cable Kit 50 Cable Kit 50 Cable Kit 50 Cable Kit 50 Cable Kit W 200 W 260 W 330 W 400 W 470 W 540 W 650 W PITUUS 13,5 m 18,5 m 23 m 31 m 37 m 43 m 49 m 58 m PINTA-ALA C/C 9 CM 110 W/m 2 1,3 m 2 1,7 m 2 2,1 m 2 2,7 m 2 3,3 m 2 3,9 m 2 4,5 m 2 5,4 m 2 PINTA-ALA C/C 12 CM, 90 W/m 2 1,5 m 2 2,0 m 2 2,6 m 2 3,3 m 2 4,0 m 2 4,7 m 2 5,4 m 2 6,5 m 2 PINTA-ALA C/C 15 CM, 75 W/m 2 2,0 m 2 2,7 m 2 3,4 m 2 4,4 m 2 5,3 m 2 6,3 m 2 7,2 m 2 8,7 m 2 VAIN BETONIALUSTOILLE PINTA-ALA C/C 7 CM, 160 W/m 2 0,9 m 2 1,3 m 2 1,6 m 2 2,1 m 2 2,5 m 2 3,0 m 2 3,4 m 2 4,1 m 2 PINTA-ALA C/C 8 CM, 140 W/m 2 1,1 m 2 1,5 m 2 1,8 m 2 2,3 m 2 2,8 m 2 3,4 m 2 3,9 m 2 4,7 m 2 Katso tietoja lisävarusteistamme luvusta 17, Lisävarusteet. 6

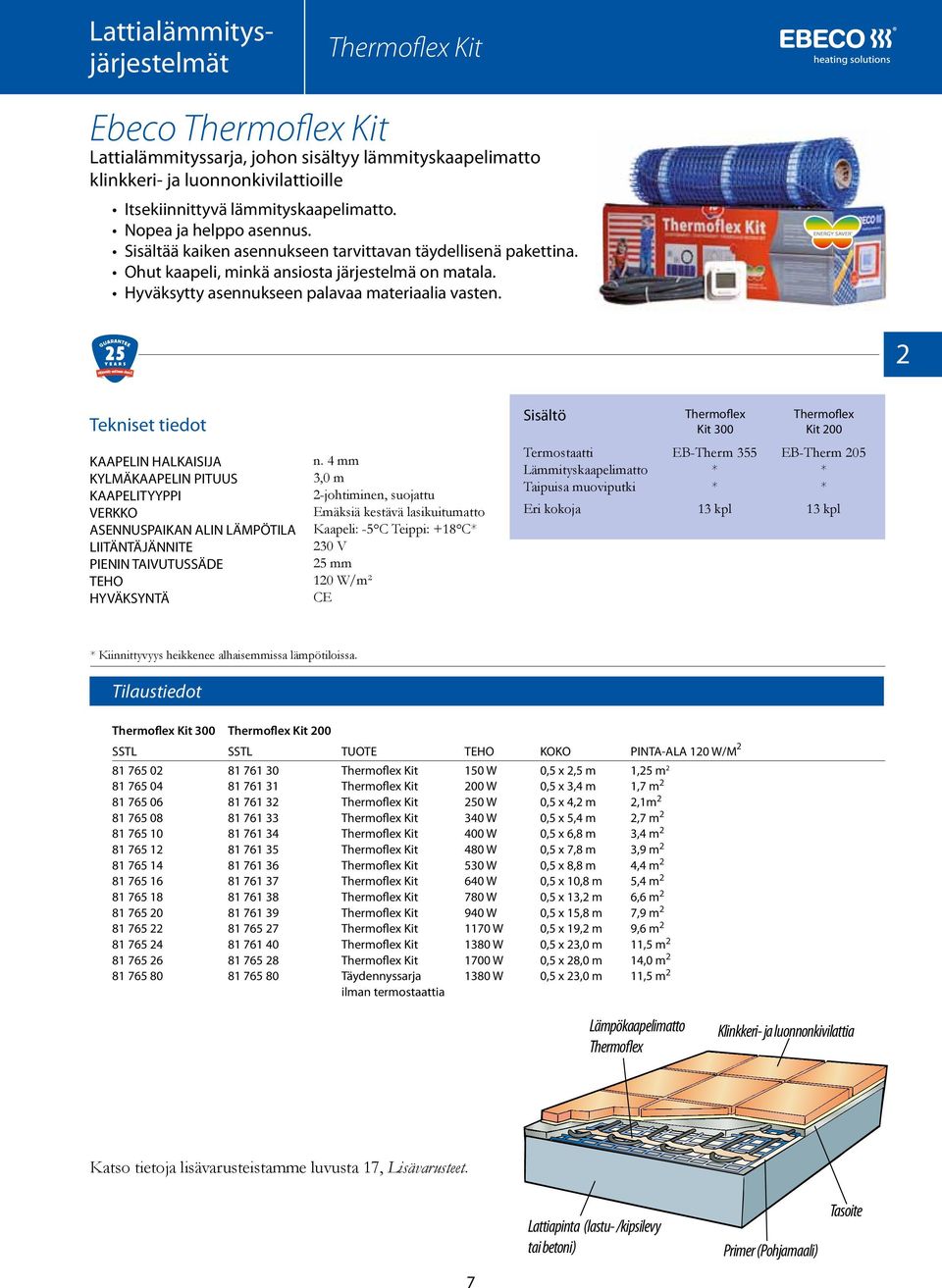

9 Lattialämmitysjärjestelmät Thermoflex Kit Ebeco Thermoflex Kit Lattialämmityssarja, johon sisältyy lämmityskaapelimatto klinkkeri- ja luonnonkivilattioille Itsekiinnittyvä lämmityskaapelimatto. Nopea ja helppo asennus. Sisältää kaiken asennukseen tarvittavan täydellisenä pakettina. Ohut kaapeli, minkä ansiosta järjestelmä on matala. Hyväksytty asennukseen palavaa materiaalia vasten. 2 Sisältö Thermoflex Kit 300 Thermoflex Kit 200 KAAPELIN HALKAISIJA KYLMÄKAAPELIN PITUUS KAAPELITYYPPI VERKKO ASENNUSPAIKAN ALIN LÄMPÖTILA PIENIN TAIVUTUSSÄDE n. 4 mm 3,0 m 2-johtiminen, suojattu Emäksiä kestävä lasikuitumatto Kaapeli: -5 C Teippi: +18 C 230 V 25 mm 120 W/m² Termostaatti Lämmityskaapelimatto Taipuisa muoviputki Eri kokoja EB-Therm kpl EB-Therm kpl Kiinnittyvyys heikkenee alhaisemmissa lämpötiloissa. Thermoflex Kit 300 Thermoflex Kit Thermoflex Kit Thermoflex Kit Thermoflex Kit Thermoflex Kit Thermoflex Kit Thermoflex Kit Thermoflex Kit Thermoflex Kit Thermoflex Kit Thermoflex Kit Thermoflex Kit Thermoflex Kit Thermoflex Kit Täydennyssarja ilman termostaattia 150 W 200 W 250 W 340 W 400 W 480 W 530 W 640 W 780 W 940 W 1170 W 1380 W 1700 W 1380 W KOKO 0,5 x 2,5 m 0,5 x 3,4 m 0,5 x 4,2 m 0,5 x 5,4 m 0,5 x 6,8 m 0,5 x 7,8 m 0,5 x 8,8 m 0,5 x 10,8 m 0,5 x 13,2 m 0,5 x 15,8 m 0,5 x 19,2 m 0,5 x 23,0 m 0,5 x 28,0 m 0,5 x 23,0 m PINTA-ALA 120 W/M 2 1,25 m 2 1,7 m 2 2,1m 2 2,7 m 2 3,4 m 2 3,9 m 2 4,4 m 2 5,4 m 2 6,6 m 2 7,9 m 2 9,6 m 2 11,5 m 2 14,0 m 2 11,5 m 2 Lämpökaapelimatto Thermoflex Klinkkeri- ja luonnonkivilattia Katso tietoja lisävarusteistamme luvusta 17, Lisävarusteet. Lattiapinta (lastu- /kipsilevy tai betoni) Primer (Pohjamaali) Tasoite 7

10 Energieffektiv - märkt med Energy Saver. Flera användningsområden: - Under parkett- och laminatgolv - Under golvvärmesystem - På betonggolv - På spånskivor Stegljudsdämpande Befintlig plastmatta måste avlägsnas då mjukgöraren i plastmattan på sikt kan förstöra Ebisolskivorna. Energy-efficient with the Energy Saver label. A wide range of applications: - Under wooden floors and laminate - With underfloor heating - On concrete floor - On chipboard Footstep sound reduction The existing vinyl floor covering must be removed, since the plasticizer may destroy the Ebisol board in time. Energieffektiv merket med Energy Saver. Flere anvendningsområden: - Under tregulv og laminat - Under gulvvarmesystem - På betonggulv - På sponplate Trinnlydisolerende Eksisterende gulvbelegg må fjernes, da de mykegjørere oljene i gulvbelegget på sikt bryter ned Ebisolplatene. Energiatehokas Energy Saver -merkintä. Useita käyttöalueita: - Parketti- ja laminaattilattioiden alla - Lattialämmitysjärjestelmien alla - Betonilattialla - Lastulevyjen päällä Askeläänen vaimennusarvo Lattialla oleva muovimatto on poistettava, koska muovimaton pehmitin ajan mittaan voi tuhota Ebisollevyt. The heat is reflected Floor surface Ebisol Existing floor Moisture and cool Isoleringsförmåga jämförd med... Insulating capacity compared with... Isolasjonsevne sammenlignet med... Eristävyys verrattuna... Ebisol Ebisol 3 mm = 6 mm =...trä/wood/tre/puu 12 mm 24 mm...tegel/brick/teglstein/tiili 50 mm 100 mm...betong/concrete/betoni 180 mm 360 mm E Lattialämmitysjärjestelmät Foil Kit Ebeco Foil Kit Täydellinen lattialämmityssarja puulattioille, laminaatille ja muovimatolle Kestävä ja varma lattialämmityskalvo. Ohut kalvo, minkä ansiosta järjestelmä on matala. Leveys: 43 cm. Asennus tehdään Ebisol-eristelevyn päälle. Ei sisällä PVC:tä. 2 PAKSUUS ASENNUSPAIKAN ALIN LÄMPÖTILA KOKONAISLEVEYS / LÄMMITETYN ALUEEN LEVEYS MAKS. LIITÄNTÄPINTA-ALA 10 A:N VIRRALLA 0,3 mm +5 C 230 V 430/400 mm 65 W/m² n. 35 m² Ebeco Foil asennetaan aina Ebisol-eristelevyn päälle. Ebisol heijastaa lämmön takaisin kohti lattian pintaa. Lisäksi eristelevy suojaa alhaalta päin tulevalta kylmyydeltä ja vaimentaa askelten ääniä. Katso lisätietoja Ebisolista luvusta 3, Eristelevyt. 6 mm 6 m 2 (1,2m x 0,5m) Ebisol Ebisol Isolerskiva Insulation board Isolasjonsplate Eristelevy Sisältö Ebeco Foil Kit High insulating effect! Termostaatti Lattialämmityskalvo Teippi Kytkentäliittimet RTK-kaapelit Taipuisa muoviputki Eri kokoja EB-Therm kpl Ebeco Foil Kit 65 W/m 2 Ebeco Foil Kit 65 W/m 2 Ebeco Foil Kit 65 W/m 2 Ebeco Foil Kit 65 W/m 2 Ebeco Foil Kit 65 W/m 2 Täydennyssarja 65 W/m 2 ilman termostaattia LEVEYS 43 cm 43 cm 43 cm 43 cm 43 cm 43 cm KALVON PITUUS PINTA-ALA 13,5 m 18 m 22,5 m 27 m 31,5 m 22,5 m maks. 6 m m m m m 2 10 m 2 Puu-/laminaattilattia Puu-/laminaattilattia, kork. 15 mm Vanhenemista kestävä muovikalvo 0,2 mm Ebeco Foil Kit 0,3 mm PINTA-ALA Ebisol-eristelevy 3 mm 6 m ² Ebisol-eristelevy 6 mm (suositus) 6 m ² Ebisol eristelevy (3)/6 mm Olemassa oleva lattia (lastulevy tai betoni) Katso tietoja lisävarusteistamme luvusta 17, Lisävarusteet. 8 Muovimatto Muovimatto Lattiamasonitti H6, 6 mm Vanhenemista kestävä muovikalvo 0,2 mm Ebeco Foil Kit 0,3 mm Ebisol eristelevy (3)/6 mm Olemassa oleva lattia (lastulevy tai betoni)

11 6 m 2 (1,2m x 0,5m) Energieffektiv - märkt med Energy Saver. Flera användningsområden: - Under parkett- och laminatgolv - Under golvvärmesystem - På betonggolv - På spånskivor Stegljudsdämpande Befintlig plastmatta måste avlägsnas då mjukgöraren i plastmattan på sikt kan förstöra Ebisolskivorna. Energy-efficient with the Energy Saver label. A wide range of applications: - Under wooden floors and laminate - With underfloor heating - On concrete floor - On chipboard Footstep sound reduction The existing vinyl floor covering must be removed, since the plasticizer may destroy the Ebisol board in time. Energieffektiv merket med Energy Saver. Flere anvendningsområden: - Under tregulv og laminat - Under gulvvarmesystem - På betonggulv - På sponplate Trinnlydisolerende Eksisterende gulvbelegg må fjernes, da de mykegjørere oljene i gulvbelegget på sikt bryter ned Ebisolplatene. Energiatehokas Energy Saver -merkintä. Useita käyttöalueita: - Parketti- ja laminaattilattioiden alla - Lattialämmitysjärjestelmien alla - Betonilattialla - Lastulevyjen päällä Askeläänen vaimennusarvo Lattialla oleva muovimatto on poistettava, koska muovimaton pehmitin ajan mittaan voi tuhota Ebisollevyt. The heat is reflected Floor surface Existing floor Ebisol Moisture and cool Isoleringsförmåga jämförd med... Insulating capacity compared with... Isolasjonsevne sammenlignet med... Eristävyys verrattuna... Ebisol 3 mm = Ebisol 6 mm = 12 mm 24 mm 50 mm 100 mm...trä/wood/tre/puu...tegel/brick/teglstein/tiili...betong/concrete/betoni 180 mm 360 mm E Isolerskiva Insulation board Isolasjonsplate Eristelevy Lattialämmitysjärjestelmät Foil juoksumetreittäin Ebeco Foil juoksumetreittäin Lattialämmityskalvo juoksumetreittäin puulattioille, laminaatille ja muovimatolle Kestävä ja varma lattialämmityskalvo. Ohut kalvo, minkä ansiosta järjestelmä on matala. Saatavana leveydet 43 cm ja 69 cm. Asennus tehdään Ebisol-eristelevyn päälle. Ei sisällä PVC:tä. 2 PAKSUUS ASENNUSPAIKAN ALIN LÄMPÖTILA KOKONAISLEVEYS / LÄMMITETYN ALUEEN LEVEYS KOKONAISLEVEYS / LÄMMITETYN ALUEEN LEVEYS MAKS. LIITÄNTÄPINTA-ALA 10 A:N VIRRALLA 0,3 mm +5 C 230 V 430/400 mm 690/660 mm 65 W/m² n. 35 m² Ebeco Foil asennetaan aina Ebisoleristelevyn päälle. Ebisol heijastaa lämmön takaisin kohti lattian pintaa. Lisäksi eristelevy suojaa alhaalta päin tulevalta kylmyydeltä ja vaimentaa askelten ääniä. Katso lisätietoja Ebisolista luvusta 3, Eristelevyt. 6 mm High insulating effect! Ebisol Ebisol Ebeco Foil Ebeco Foil YKSIKKÖ Juoksumetri Juoksumetri 65 W/m 2 65 W/m 2 LEVEYS 43 cm 69 cm Puu-/laminaattilattia PINTA-ALA Ebisol-eristelevy 3 mm 6 m ² Ebisol-eristelevy 6 mm (suositus) 6 m ² Puu-/laminaattilattia, kork. 15 mm Vanhenemista kestävä muovikalvo 0,2 mm Ebeco Foil 0,3 mm Ebisol eristelevy (3)/6 mm Olemassa oleva lattia (lastulevy tai betoni) Muovimatto Muovimatto Lattiamasonitti H6, 6 mm Vanhenemista kestävä muovikalvo 0,2 mm Katso tietoja lisävarusteistamme luvusta 17, Lisävarusteet. Ebeco Foil 0,3 mm Ebisol eristelevy (3)/6 mm Olemassa oleva lattia (lastulevy tai betoni) 9

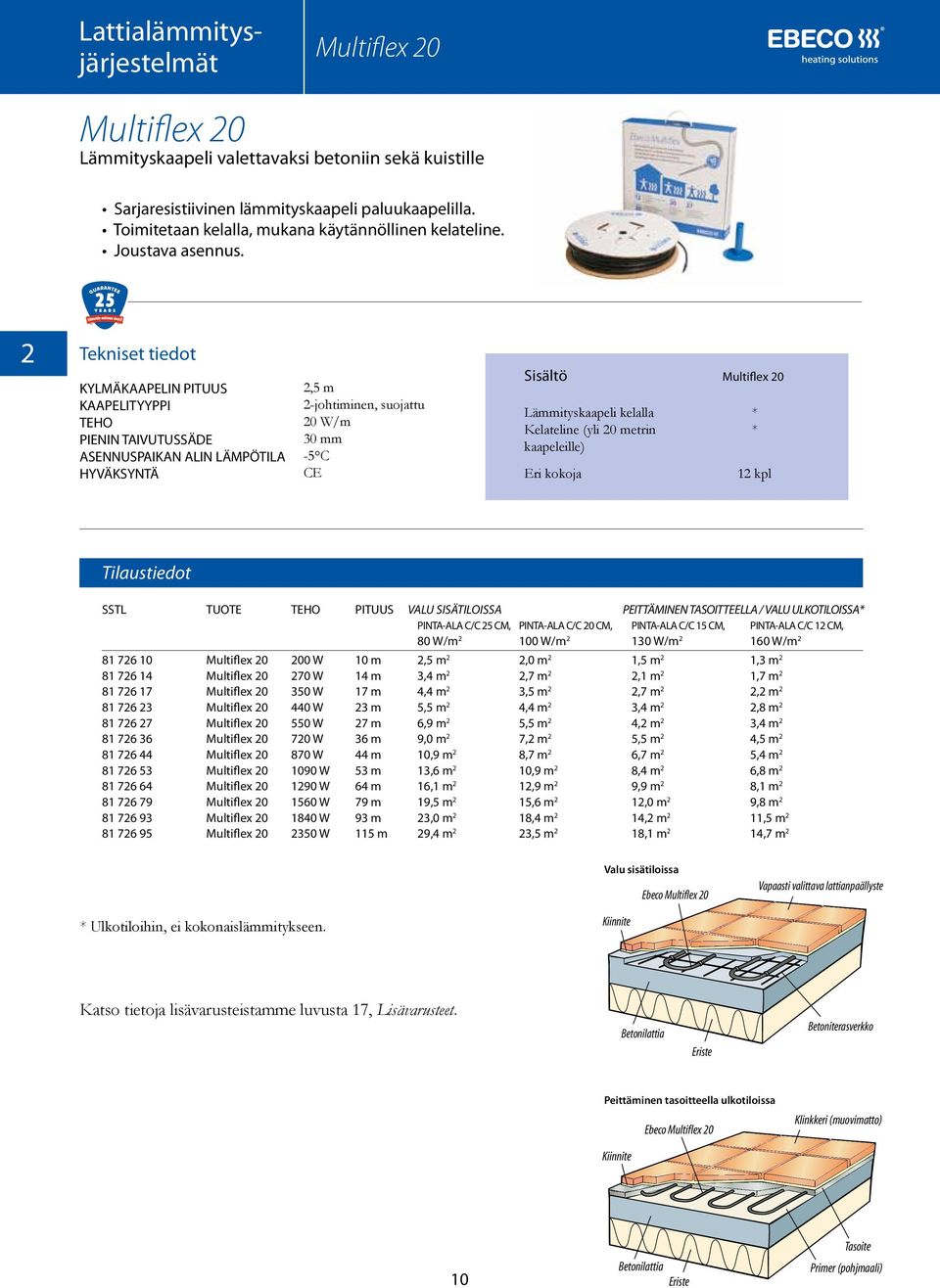

12 Lattialämmitysjärjestelmät Multiflex 20 Multiflex 20 Lämmityskaapeli valettavaksi betoniin sekä kuistille Sarjaresistiivinen lämmityskaapeli paluukaapelilla. Toimitetaan kelalla, mukana käytännöllinen kelateline. Joustava asennus. 2 KYLMÄKAAPELIN PITUUS KAAPELITYYPPI PIENIN TAIVUTUSSÄDE ASENNUSPAIKAN ALIN LÄMPÖTILA 2,5 m 2-johtiminen, suojattu 20 W/m 30 mm -5 C Sisältö Lämmityskaapeli kelalla Kelateline (yli 20 metrin kaapeleille) Eri kokoja Multiflex kpl Multiflex 20 Multiflex 20 Multiflex 20 Multiflex 20 Multiflex 20 Multiflex 20 Multiflex 20 Multiflex 20 Multiflex 20 Multiflex 20 Multiflex 20 Multiflex W 270 W 350 W 440 W 550 W 720 W 870 W 1090 W 1290 W 1560 W 1840 W 2350 W PITUUS 10 m 14 m 17 m 23 m 27 m 36 m 44 m 53 m 64 m 79 m 93 m 115 m VALU SISÄTILOISSA PINTA-ALA C/C 25 CM, 80 W/m 2 2,5 m 2 3,4 m 2 4,4 m 2 5,5 m 2 6,9 m 2 9,0 m 2 10,9 m 2 13,6 m 2 16,1 m 2 19,5 m 2 23,0 m 2 29,4 m 2 PINTA-ALA C/C 20 CM, 100 W/m 2 2,0 m 2 2,7 m 2 3,5 m 2 4,4 m 2 5,5 m 2 7,2 m 2 8,7 m 2 10,9 m 2 12,9 m 2 15,6 m 2 18,4 m 2 23,5 m 2 PEITTÄMINEN TASOITTEELLA / VALU ULKOTILOISSA PINTA-ALA C/C 15 CM, 130 W/m 2 1,5 m 2 2,1 m 2 2,7 m 2 3,4 m 2 4,2 m 2 5,5 m 2 6,7 m 2 8,4 m 2 9,9 m 2 12,0 m 2 14,2 m 2 18,1 m 2 PINTA-ALA C/C 12 CM, 160 W/m 2 1,3 m 2 1,7 m 2 2,2 m 2 2,8 m 2 3,4 m 2 4,5 m 2 5,4 m 2 6,8 m 2 8,1 m 2 9,8 m 2 11,5 m 2 14,7 m 2 Valu sisätiloissa Ebeco Multiflex 20 Vapaasti valittava lattianpaällyste Ulkotiloihin, ei kokonaislämmitykseen. Kiinnite Katso tietoja lisävarusteistamme luvusta 17, Lisävarusteet. Betonilattia Eriste Betoniterasverkko Peittäminen tasoitteella ulkotiloissa Ebeco Multiflex 20 Klinkkeri (muovimatto) Kiinnite 10 Betonilattia Eriste Tasoite Primer (pohjmaali)

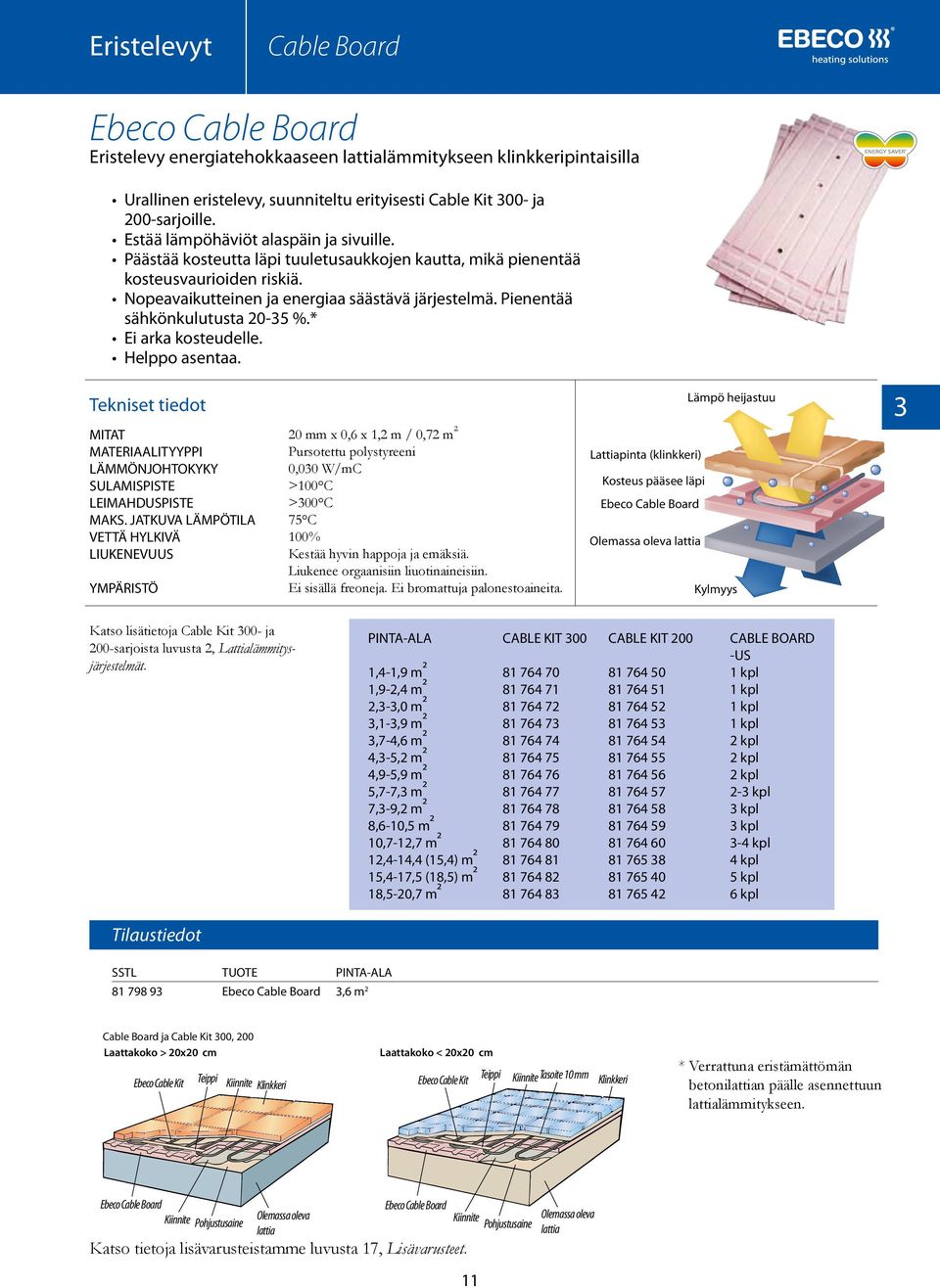

13 Eristelevyt Cable Board Ebeco Cable Board Eristelevy energiatehokkaaseen lattialämmitykseen klinkkeripintaisilla Urallinen eristelevy, suunniteltu erityisesti Cable Kit 300- ja 200-sarjoille. Estää lämpöhäviöt alaspäin ja sivuille. Päästää kosteutta läpi tuuletusaukkojen kautta, mikä pienentää kosteusvaurioiden riskiä. Nopeavaikutteinen ja energiaa säästävä järjestelmä. Pienentää sähkönkulutusta %. Ei arka kosteudelle. Helppo asentaa. MITAT MATERIAALITYYPPI LÄMMÖNJOHTOKYKY SULAMISPISTE LEIMAHDUSPISTE MAKS. JATKUVA LÄMPÖTILA VETTÄ HYLKIVÄ LIUKENEVUUS YMPÄRISTÖ 20 mm x 0,6 x 1,2 m / 0,72 m² Pursotettu polystyreeni 0,030 W/mC >100 C >300 C 75 C 100% Kestää hyvin happoja ja emäksiä. Liukenee orgaanisiin liuotinaineisiin. Ei sisällä freoneja. Ei bromattuja palonestoaineita. Lämpö heijastuu Lattiapinta (klinkkeri) Kosteus pääsee läpi Ebeco Cable Board Olemassa oleva lattia Kylmyys 3 Katso lisätietoja Cable Kit 300- ja 200-sarjoista luvusta 2, Lattialämmitysjärjestelmät. PINTA-ALA 1,4-1,9 m² 1,9-2,4 m² 2,3-3,0 m² 3,1-3,9 m² 3,7-4,6 m² 4,3-5,2 m² 4,9-5,9 m² 5,7-7,3 m² 7,3-9,2 m² 8,6-10,5 m² 10,7-12,7 m² 12,4-14,4 (15,4) m² 15,4-17,5 (18,5) m² 18,5-20,7 m² CABLE KIT CABLE KIT CABLE BOARD -US 1 kpl 1 kpl 1 kpl 1 kpl 2 kpl 2 kpl 2 kpl 2-3 kpl 3 kpl 3 kpl 3-4 kpl 4 kpl 5 kpl 6 kpl PINTA-ALA Ebeco Cable Board 3,6 m 2 Cable Board ja Cable Kit 300, 200 Laattakoko > 20x20 cm Ebeco Cable Kit Teippi Kiinnite Klinkkeri Laattakoko < 20x20 cm Ebeco Cable Kit Teippi Kiinnite Tasoite 10 mm Klinkkeri Verrattuna eristämättömän betonilattian päälle asennettuun lattialämmitykseen. Ebeco Cable Board Kiinnite Pohjustusaine Olemassa oleva lattia Ebeco Cable Board Kiinnite Pohjustusaine Katso tietoja lisävarusteistamme luvusta 17, Lisävarusteet. 11 Olemassa oleva lattia

14 Energieffektiv - märkt med Energy Saver. Flera användningsområden: - Under parkett- och laminatgolv - Under golvvärmesystem - På betonggolv - På spånskivor Stegljudsdämpande Befintlig plastmatta måste avlägsnas då mjukgöraren i plastmattan på sikt kan förstöra Ebisolskivorna. Energy-efficient with the Energy Saver label. A wide range of applications: - Under wooden floors and laminate - With underfloor heating - On concrete floor - On chipboard Footstep sound reduction The existing vinyl floor covering must be removed, since the plasticizer may destroy the Ebisol board in time. Energieffektiv merket med Energy Saver. Flere anvendningsområden: - Under tregulv og laminat - Under gulvvarmesystem - På betonggulv - På sponplate Trinnlydisolerende Eksisterende gulvbelegg må fjernes, da de mykegjørere oljene i gulvbelegget på sikt bryter ned Ebisolplatene. Energiatehokas Energy Saver -merkintä. Useita käyttöalueita: - Parketti- ja laminaattilattioiden alla - Lattialämmitysjärjestelmien alla - Betonilattialla - Lastulevyjen päällä Askeläänen vaimennusarvo Lattialla oleva muovimatto on poistettava, koska muovimaton pehmitin ajan mittaan voi tuhota Ebisollevyt. The heat is reflected Floor surface Ebisol Existing floor Moisture and cool Isoleringsförmåga jämförd med... Insulating capacity compared with... Isolasjonsevne sammenlignet med... Eristävyys verrattuna... Ebisol Ebisol 3 mm = 6 mm =...trä/wood/tre/puu 12 mm 24 mm...tegel/brick/teglstein/tiili 50 mm 100 mm...betong/concrete/betoni 180 mm 360 mm E Eristyslevyt Ebisol Ebisol Eristelevy energiatehokkaaseen lattialämmitykseen puulattioille, laminaatille ja muovimatolle Eräs markkinoiden tehokkaimmista eristysratkaisuista. Heijastaa lämmön tehokkaasti takaisin kohti lattiaa. Hyödyntää energian maksimaalisesti ja pienentää energiankulutusta. Vaimentaa askelten ääniä ja tekee siten lattiasta hiljaisemman ja vähemmän kovan kävellä. 6 mm 6 m 2 (1,2m x 0,5m) Isolerskiva Insulation board Isolasjonsplate Eristelevy High insulating effect! Ebisol Ebisol 3 MITAT MATERIAALITYYPPI LÄMMÖNJOHTOKYKY MAKS. JATKUVA LÄMPÖTILA LEIMAHDUSPISTE TIHEYS VETTÄ HYLKIVÄ VAIMENTAA ASKELTEN ÄÄNIÄ YMPÄRISTÖ 3 tai 6 mm x 1,2 x 0,5 m Pursotettu polystyreeni 0,028 W/m C (EN 13164:2003) 75 C >300 C 40 kg/m 3 100% 20 db (EN ISO 140-8:1999) Ei sisällä freoneja Ebisol-eristyslevy 3 mm Ebisol-eristyslevy 6 mm (suositus) PINTA-ALA 6 m2 6 m2 Ebisol ja lattialämmitys Ebisol eristeenä / askelten äänten vaimentimena Lämpö heijastuu Lämpö heijastuu Lattian pinta Muovikalvo Ebeco Foil Ebisol Olemassa oleva lattia Lattian pinta Ebisol Olemassa oleva lattia Kylmyys Kylmyys 12

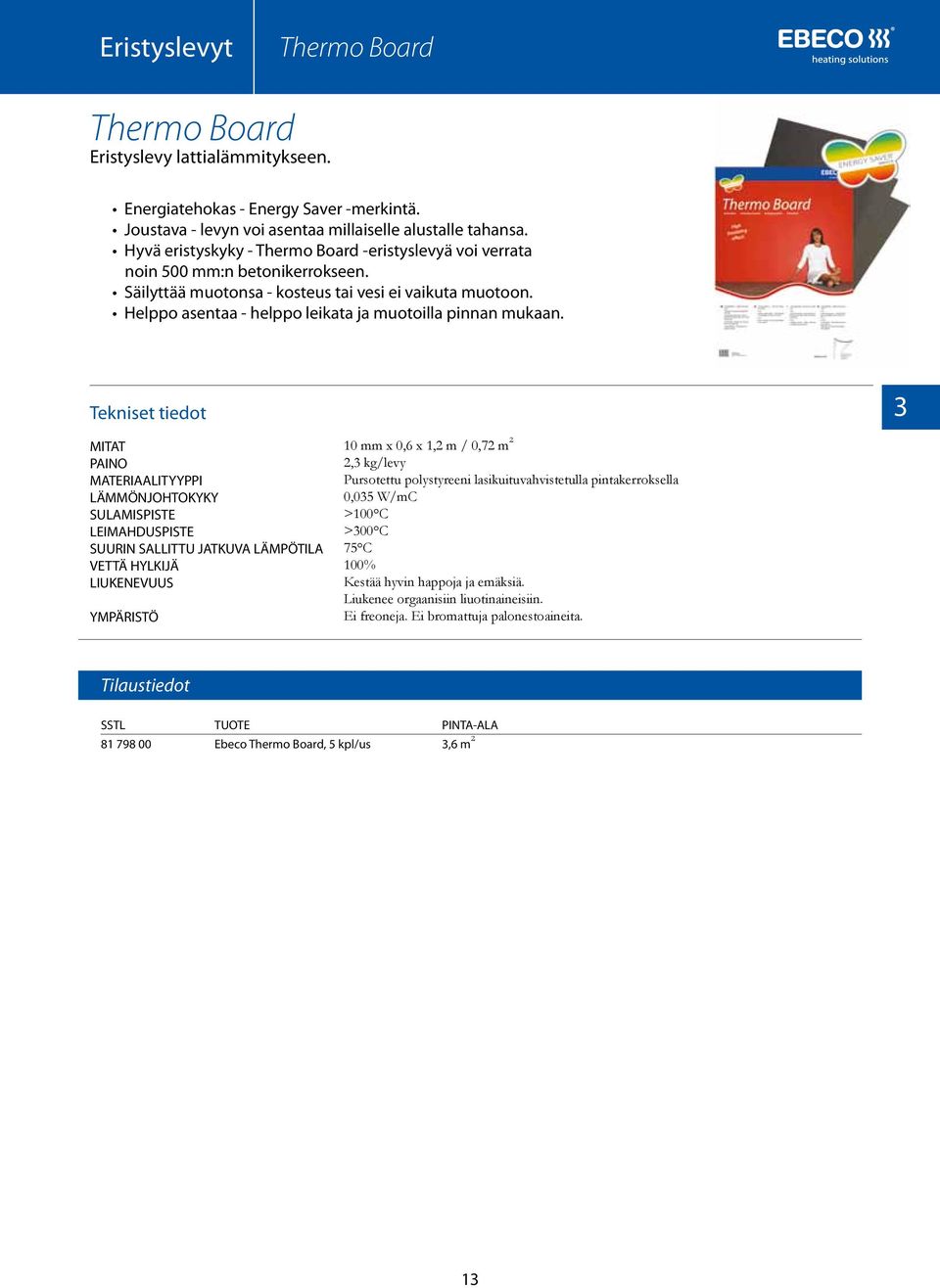

15 Eristyslevyt Thermo Board Thermo Board Eristyslevy lattialämmitykseen. Energiatehokas - Energy Saver -merkintä. Joustava - levyn voi asentaa millaiselle alustalle tahansa. Hyvä eristyskyky - Thermo Board -eristyslevyä voi verrata noin 500 mm:n betonikerrokseen. Säilyttää muotonsa - kosteus tai vesi ei vaikuta muotoon. Helppo asentaa - helppo leikata ja muotoilla pinnan mukaan. MITAT PAINO MATERIAALITYYPPI LÄMMÖNJOHTOKYKY SULAMISPISTE LEIMAHDUSPISTE SUURIN SALLITTU JATKUVA LÄMPÖTILA VETTÄ HYLKIJÄ LIUKENEVUUS YMPÄRISTÖ 10 mm x 0,6 x 1,2 m / 0,72 m² 2,3 kg/levy Pursotettu polystyreeni lasikuituvahvistetulla pintakerroksella 0,035 W/mC >100 C >300 C 75 C 100% Kestää hyvin happoja ja emäksiä. Liukenee orgaanisiin liuotinaineisiin. Ei freoneja. Ei bromattuja palonestoaineita PINTA-ALA Ebeco Thermo Board, 5 kpl/us 3,6 m² 13

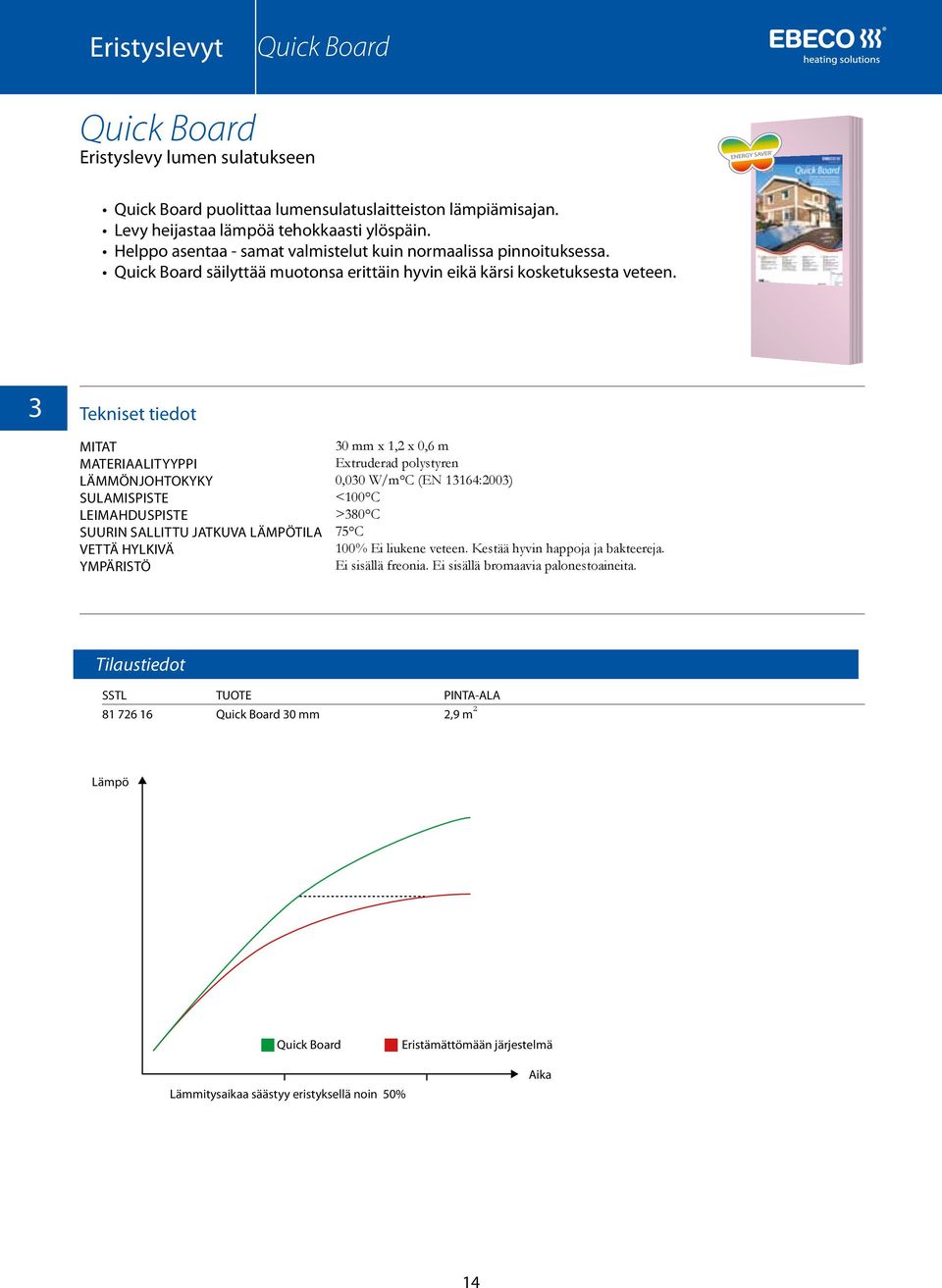

16 Eristyslevyt Quick Board Quick Board Eristyslevy lumen sulatukseen Quick Board puolittaa lumensulatuslaitteiston lämpiämisajan. Levy heijastaa lämpöä tehokkaasti ylöspäin. Helppo asentaa - samat valmistelut kuin normaalissa pinnoituksessa. Quick Board säilyttää muotonsa erittäin hyvin eikä kärsi kosketuksesta veteen. 3 Mitat Materiaalityyppi Lämmönjohtokyky Sulamispiste Leimahduspiste Suurin sallittu jatkuva lämpötila Vettä hylkivä YMPÄRISTÖ 30 mm x 1,2 x 0,6 m Extruderad polystyren 0,030 W/m C (EN 13164:2003) <100 C >380 C 75 C 100% Ei liukene veteen. Kestää hyvin happoja ja bakteereja. Ei sisällä freonia. Ei sisällä bromaavia palonestoaineita PINTA-ALA Quick Board 30 mm 2,9 m² Lämpö Temp Quick Med Quick Board Board Oisolerad Eristämättömään anläggning järjestelmä Lämmitysaikaa säästyy eristyksellä noin 50% Besparingen av uppvärmningstiden är ca 50 % med isolering Tid Aika 14

17 Termostaatti EB-Therm 355 EB-Therm 355 Ohjelmoitava lattialämmitystermostaatti ihanteelliseen energiansäästöön Fuzzy-tekniikkaa hyödyntävä mikroprosessoriohjattu termostaatti, joka pitää lämpötilan tasaisempana ja energiankulutuksen pienempänä. Selkeä, taustavalaistu nestekidenäyttö, joka näyttää asetetun arvon, ajan ja päiväyksen. Käyttöaikatoiminto, joka näyttää kytkentäajan prosentteina viimeisen vuorokauden, viikon, kuukauden tai vuoden ajalta. Muokkaustoiminto, joka säätelee lämmitystä automaattisesti, niin että haluttu lämpötila saavutetaan asetetussa ajassa. Ohjelmoitavissa jopa neljä vapaasti valittavaa lämpötila- ja aikaasetusta vuorokaudessa. Kolme erillistä lämpötilan säätötoimintoa ja kaksi ennalta asetettua energiansäästöohjelmaa. Tuuletustoiminto, joka säästää energiaa tuuletuksen aikana. Automaattinen kesä- ja talviaikojen ja karkausvuoden asetus. 4 HUONEEN LÄMPÖTILA-ALUE LATTIAN LÄMPÖTILA-ALUE LÄMPÖTILAN RAJOITIN KATKAISUMAHDOLLISUUS KYTKENTÄKAAPELI KUORMITUS PÄÄVIRTAKYTKIN KYTKENTÄERO SUOJAUSLUOKKA VARA KÄYNTI ANTURIN KAAPELI MAKS. ANTURIN KAAPELIN PIDENNYS LCD-NÄYTTÖ ILMOITUS 230 VAC-50 Hz +5 C C +5 C C +5 C C 3600 W / 16 A / 230 VAC maks. 2,5 mm² Cos φ = 0,3 1-napainen ±0,3 C IP21 36 h 3 m 45 m, 2 x 1,5 mm² 36 x 29 mm Syöttö 230 V kytkettynä: Vihreä valodiodi. Lämmityskaapeli käytössä: Punainen valodiodi Front Cover -lisävarusteen avulla EB-Therm 355:n väri on helppo vaihtaa. Front Coverista ovat saatavana versiot Exxact (Antracit & Metallic) ja ELKO Plus (Black & Alu). Exxact Antracit Elko Black Exxact Metallic Elko Alu Sovellettu Eljo Trend-, Elko RS-, Strömfors- ja Merten-kehysjärjestelmiin. EMC-sertifioitu ja kestää 2500 VAC vaihtovirtaylijännitteen. Termostaatit on tarkoitettu upotusasennukseen tai ulkopuoliseen asennukseen. Ulkopuoliseen asennukseen käytetään NUMERO EB-Therm 355 MITAT 81x81x40 mm Katso tietoja lisävarusteistamme luvusta 17, Lisävarusteet. 15

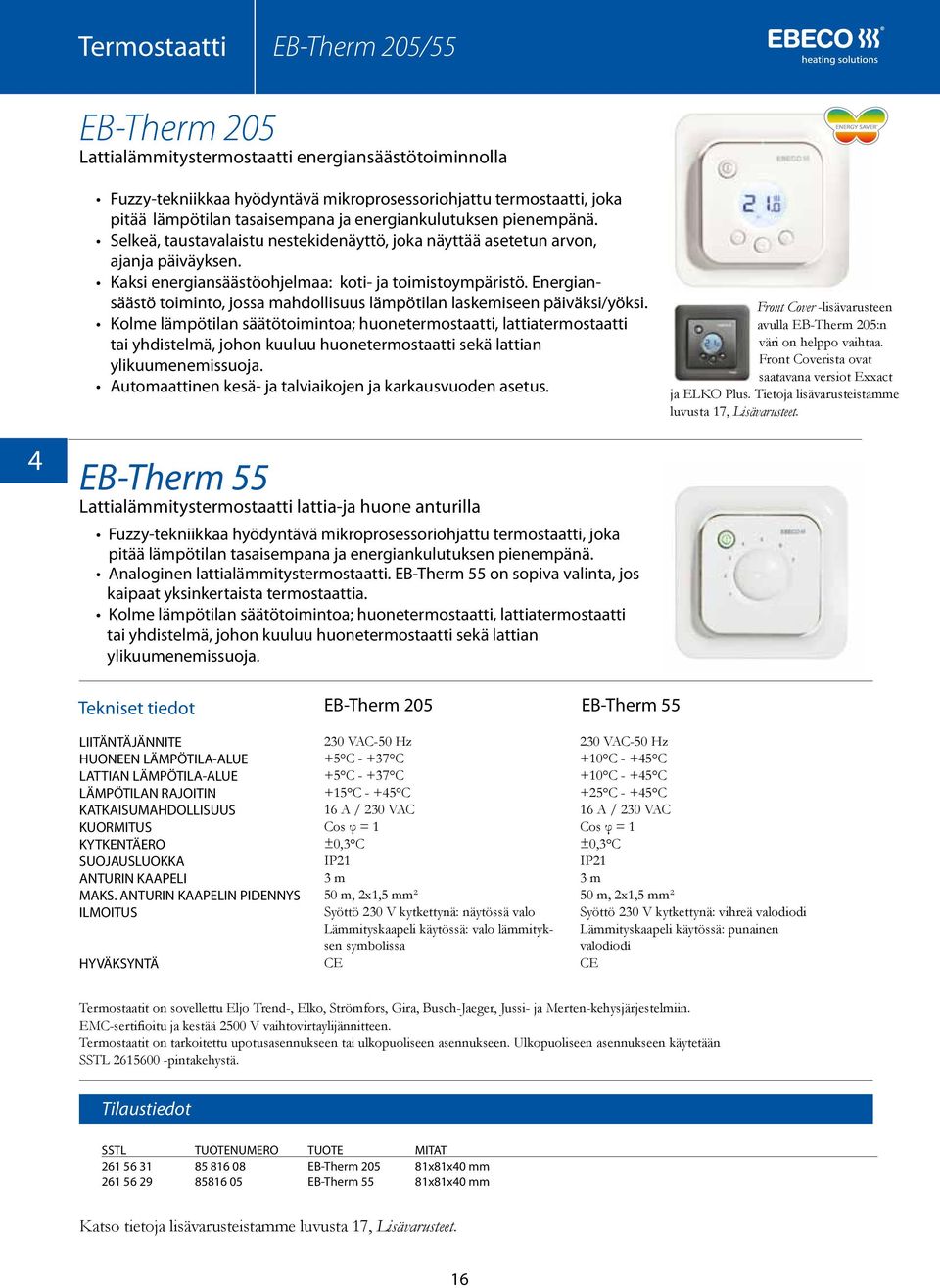

18 Termostaatti EB-Therm 205/55 EB-Therm 205 Lattialämmitystermostaatti energiansäästötoiminnolla Fuzzy-tekniikkaa hyödyntävä mikroprosessoriohjattu termostaatti, joka pitää lämpötilan tasaisempana ja energiankulutuksen pienempänä. Selkeä, taustavalaistu nestekidenäyttö, joka näyttää asetetun arvon, ajanja päiväyksen. Kaksi energiansäästöohjelmaa: koti- ja toimistoympäristö. Energiansäästö toiminto, jossa mahdollisuus lämpötilan laskemiseen päiväksi/yöksi. Kolme lämpötilan säätötoimintoa; huonetermostaatti, lattiatermostaatti tai yhdistelmä, johon kuuluu huonetermostaatti sekä lattian ylikuumenemissuoja. Automaattinen kesä- ja talviaikojen ja karkausvuoden asetus. Front Cover -lisävarusteen avulla EB-Therm 205:n väri on helppo vaihtaa. Front Coverista ovat saatavana versiot Exxact ja ELKO Plus. Tietoja lisävarusteistamme luvusta 17, Lisävarusteet. 4 EB-Therm 55 Lattialämmitystermostaatti lattia-ja huone anturilla Fuzzy-tekniikkaa hyödyntävä mikroprosessoriohjattu termostaatti, joka pitää lämpötilan tasaisempana ja energiankulutuksen pienempänä. Analoginen lattialämmitystermostaatti. EB-Therm 55 on sopiva valinta, jos kaipaat yksinkertaista termostaattia. Kolme lämpötilan säätötoimintoa; huonetermostaatti, lattiatermostaatti tai yhdistelmä, johon kuuluu huonetermostaatti sekä lattian ylikuumenemissuoja. EB-Therm 205 EB-Therm 55 HUONEEN LÄMPÖTILA-ALUE LATTIAN LÄMPÖTILA-ALUE LÄMPÖTILAN RAJOITIN KATKAISUMAHDOLLISUUS KUORMITUS KYTKENTÄERO SUOJAUSLUOKKA ANTURIN KAAPELI MAKS. ANTURIN KAAPELIN PIDENNYS ILMOITUS 230 VAC-50 Hz +5 C C +5 C C +15 C C 16 A / 230 VAC Cos φ = 1 ±0,3 C IP21 3 m 50 m, 2x1,5 mm² Syöttö 230 V kytkettynä: näytössä valo Lämmityskaapeli käytössä: valo lämmityksen symbolissa 230 VAC-50 Hz +10 C C +10 C C +25 C C 16 A / 230 VAC Cos φ = 1 ±0,3 C IP21 3 m 50 m, 2x1,5 mm² Syöttö 230 V kytkettynä: vihreä valodiodi Lämmityskaapeli käytössä: punainen valodiodi Termostaatit on sovellettu Eljo Trend-, Elko, Strömfors, Gira, Busch-Jaeger, Jussi- ja Merten-kehysjärjestelmiin. EMC-sertifioitu ja kestää 2500 V vaihtovirtaylijännitteen. Termostaatit on tarkoitettu upotusasennukseen tai ulkopuoliseen asennukseen. Ulkopuoliseen asennukseen käytetään pintakehystä NUMERO EB-Therm 205 EB-Therm 55 MITAT 81x81x40 mm 81x81x40 mm Katso tietoja lisävarusteistamme luvusta 17, Lisävarusteet. 16

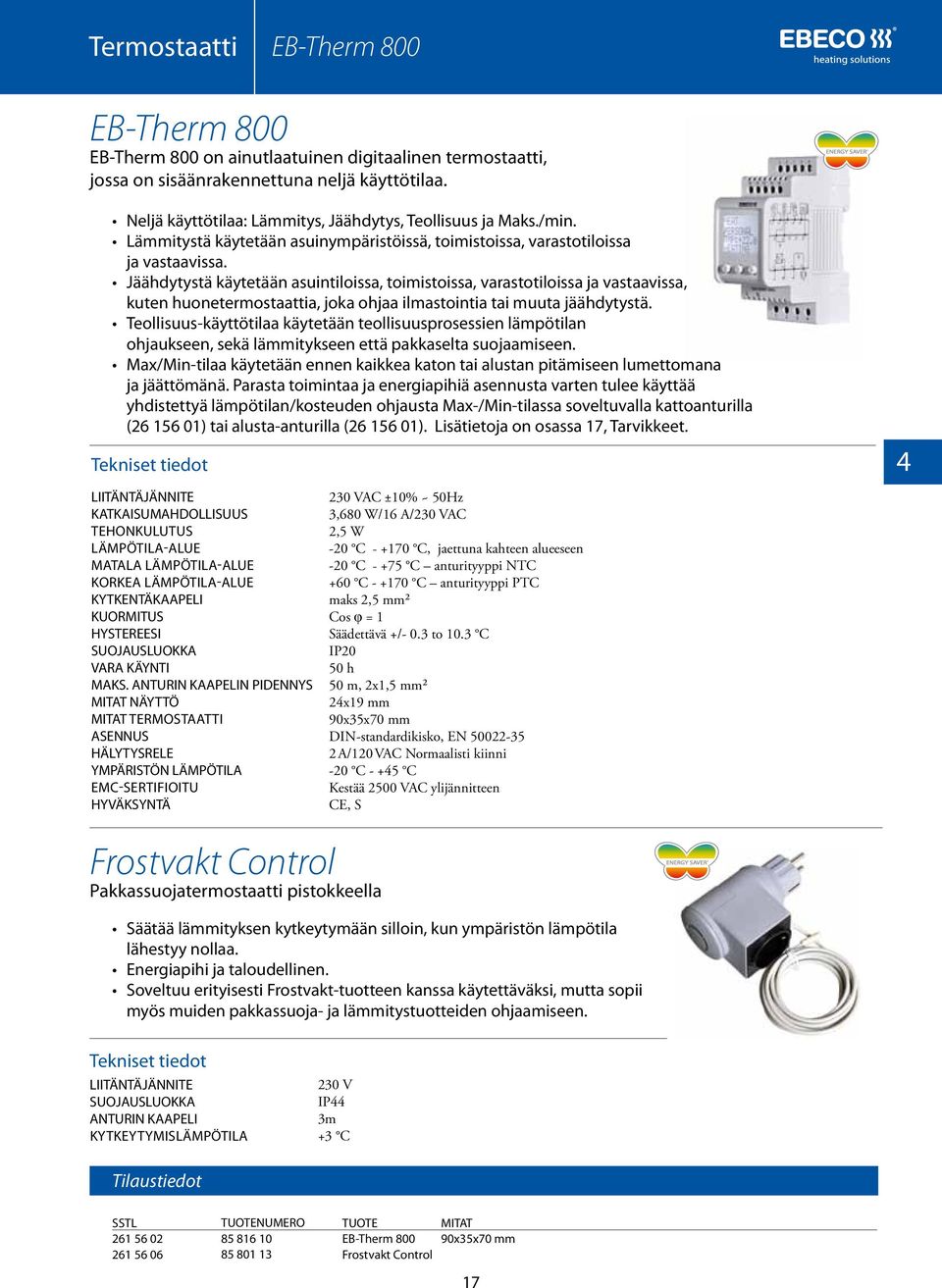

19 Termostaatti EB-Therm 800 EB-Therm 800 EB-Therm 800 on ainutlaatuinen digitaalinen termostaatti, jossa on sisäänrakennettuna neljä käyttötilaa. Neljä käyttötilaa: Lämmitys, Jäähdytys, Teollisuus ja Maks./min. Lämmitystä käytetään asuinympäristöissä, toimistoissa, varastotiloissa ja vastaavissa. Jäähdytystä käytetään asuintiloissa, toimistoissa, varastotiloissa ja vastaavissa, kuten huonetermostaattia, joka ohjaa ilmastointia tai muuta jäähdytystä. Teollisuus-käyttötilaa käytetään teollisuusprosessien lämpötilan ohjaukseen, sekä lämmitykseen että pakkaselta suojaamiseen. Max/Min-tilaa käytetään ennen kaikkea katon tai alustan pitämiseen lumettomana ja jäättömänä. Parasta toimintaa ja energiapihiä asennusta varten tulee käyttää yhdistettyä lämpötilan/kosteuden ohjausta Max-/Min-tilassa soveltuvalla kattoanturilla ( ) tai alusta-anturilla ( ). Lisätietoja on osassa 17, Tarvikkeet. 4 KATKAISUMAHDOLLISUUS tehonkulutus LÄMPÖTILA-ALUE MATALA LÄMPÖTILA-ALUE KORKEA LÄMPÖTILA-ALUE KYTKENTÄKAAPELI KUORMITUS HYSTEREESI SUOJAUSLUOKKA VARA KÄYNTI MAKS. ANTURIN KAAPELIN PIDENNYS MITAT NÄYTTÖ MITAT termostaatti ASENNUS HÄLYTYSRELE YMPÄRISTÖN LÄMPÖTILA EMC-SERTIFIOITU 230 VAC ±10% ~ 50Hz 3,680 W/16 A/230 VAC 2,5 W -20 C C, jaettuna kahteen alueeseen -20 C C anturityyppi NTC +60 C C anturityyppi PTC maks 2,5 mm² Cos φ = 1 Säädettävä +/- 0.3 to 10.3 C IP20 50 h 50 m, 2x1,5 mm² 24x19 mm 90x35x70 mm DIN-standardikisko, EN A/120 VAC Normaalisti kiinni -20 C C Kestää 2500 VAC ylijännitteen, S Frostvakt Control Pakkassuojatermostaatti pistokkeella Säätää lämmityksen kytkeytymään silloin, kun ympäristön lämpötila lähestyy nollaa. Energiapihi ja taloudellinen. Soveltuu erityisesti Frostvakt-tuotteen kanssa käytettäväksi, mutta sopii myös muiden pakkassuoja- ja lämmitystuotteiden ohjaamiseen. SUOJAUSLUOKKA ANTURIN KAAPELI Kytkeytymislämpötila 230 V IP44 3m +3 C NUMERO EB-Therm 800 Frostvakt Control MITAT 90x35x70 mm 17

20 Lattialämmitys asuntovaunuihin Foil 48 V Ebeco Foil 48 V Lattialämmityskalvo asuntovaunuihin juoksumetreittäin Lattialämmityskalvo juoksumetreittäin. Muokataan asuntovaunun lattian mukaan. Ohut kalvo, minkä ansiosta järjestelmä on matala. Saatavana leveydet 43 cm, 53 cm ja 69 cm. Ei sisällä PVC:tä. 5 PAKSUUS ASENNUSPAIKAN ALIN LÄMPÖTILA KOKONAISLEVEYS / LÄMMITETYN ALUEEN LEVEYS KYTKENTÄKAAPELI n. 0,3 mm +5 C 48 V 430/400 mm, 530/500 mm, 690/660 mm 80 W/m 2 5 m (vain Ecofoil 48 V) NUMERO E E Ebeco Foil 48 V Ebeco Foil 48 V Ebeco Foil 48 V LEVEYS 53 cm 43 cm 69 cm 40 W 32 W 53 W YKSIKKÖ Juoksumetri Juoksumetri Juoksumetri Katso tietoja lisävarusteistamme luvusta 17, Lisävarusteet. 18

21 Huurteettomat peilit Clear Mirror Ebeco Clear Mirror Peilinlämmitin, joka pitää peilin huurteettomana Itsekiinnittyvä lämmityskalvo, joka asennetaan peilin taakse. Sopii useimpiin peilimalleihin. Kytketään olemassa olevaan kylpyhuoneen valaisimeen ja aktivoituu lampun syttyessä. KALVOELEMENTTI KYTKENTÄKAAPELI SUOJAUSLUOKKA Kaksoiseristetty, pintakerros on polyesteriä ja lämmityselementti hiilipohjainen. 5 m 230 V IP44 6 NUMERO E E E E Ebeco Clear Mirror Ebeco Clear Mirror Ebeco Clear Mirror Ebeco Clear Mirror 12,5 W 28 W 50 W 100 W MITAT 274 x 252 mm 274 x 574 mm 524 x 519 mm 524 x 1004 mm 19

22 Putkien jäätymisen estäminen F-10 & Frostvakt10 Ebeco F-10 Itsesäätelevä lämmityskaapeli putkien ssuojaukseen Jakaa lämmön tasaisesti ja säätelee kulutusta. Voidaan leikata ja lyhentää täysin sopivaksi. Voidaan asentaa seinän sisä- tai ulkopuolelle. Ei sisällä PVC:tä. Suojaa seinän sisäpuolelle asennettaessa 32 mm eristämätöntä muoviputkea aina -30 C asti. Seinän ulkopuolelle 32 mm:n muovi- tai metalliputkeen 20 mm:n eristeellä asennettaessa se suojaa -20 C asti. Ebeco Frostvakt 10 Siirreltävä lämmityskaapeli F-10 itsesäätelevä lämmityskaapeli liikuteltavana versiona. Helppo asentaa. Toimitetaan valmiina pituuksina pistokkeella varustettuna. Kytkentäjännite 230 V. 7 MITAT MAKS. KÄYTTÖLÄMPÖTILA ASENNUSPAIKAN ALIN LÄMPÖTILA PIENIN TAIVUTUSSÄDE MAKS. KYTKENTÄ-PITUUS 10 A:N VIRRALLA 7,3 x 5,3 mm 65 C -10 C 230 V 35 mm 10 W/m +5 C lämpötilassa metalliputkeen asennettaessa 100 m asennus ulkopuolelle 60 m asennus sisäpuolelle Frostvakt Control -termostaatin avulla suojaat pakkaselta energiatehokkaasti ja taloudellisesti. Frostvakt Control säätää lämmityksen kytkeytymään silloin, kun ympäristön lämpötila lähestyy nollaa. Soveltuu erityisesti Frostvakttuotteen kanssa käytettäväksi, mutta sopii myös muiden pakkassuoja- ja lämmitystuotteiden ohjaamiseen. Lue lisää sivulta Ebeco F-10 Ebeco Frostvakt 10 Ebeco Frostvakt 10 Ebeco Frostvakt 10 Ebeco Frostvakt 10 Ebeco Frostvakt 10 Ebeco Frostvakt 10 Ebeco Frostvakt 10 Ebeco Frostvakt 10 Ebeco Frostvakt 10 Ebeco Frostvakt 10 Ebeco Frostvakt 10 Ebeco Frostvakt 10 Ebeco Frostvakt 10 Ebeco Frostvakt 10 Ebeco Frostvakt 10 Ebeco Frostvakt 10 Ebeco Frostvakt 10 YKSIKKÖ/PITUUS Juoksumetri (kela 230 m) 2 m 4 m 6 m 8 m 10 m 13 m 16 m 19 m 22 m 25 m 30m 35 m 40 m 50 m 60 m 80 m 100 m Katso tietoja lisävarusteistamme luvusta 17, Lisävarusteet W/m +5 C lämpötilassa metalliputkeen asennettaessa 20 W 40 W 60 W 80 W 100 W 130 W 160 W 190 W 220 W 250 W 300 W 350 W 400 W 500 W 600 W 800 W 1000 W

23 Pakkassuoja pakastehuoneen ovenkarmeihin FR-30 Ebeco FR-30 Lämmityskaapeli, joka estää pakastehuoneen ovea jäätymästä kiinni Itsesäätelevä lämmityskaapeli, joka tunnistaa ympäristön lämpötilan. Saa lämmön jakautumaan tasaisesti. Voidaan leikata ja lyhentää täydellisen sopivaksi. FR-30 voi suojata pakastehuoneen ovenkarmeja jopa -30 C:n lämpötilaan asti. Käyttöön metallisissa ovenkarmeissa. Ei PVC:tä. MITAT JOHDINALUE PINNAN MAKSIMILÄMPÖTILA Teho LIITÄNTÄJOHDON MAKSIMIPITUUS 6 mm 2 x 0,57 m² Poissa käytöstä oleva kaapeli +80 C Käytössä oleva kaapeli +65 C 230 V At 0 C 27W/m At -30 C 42W/m Kun virta on 16 A 80 m Kun virta on 10 A 45 m Ordering information TOUTE FR-30 Pakkassuoja pakastehuoneen ovenkarmeille YKSIKKÖ Juoksumetri 8 Teho (W/m) Min Lämpö ( C) 21

24 Lumen sulatus maasta Snowmelt Ebeco Snowmelt Lumensulatusmatto asfaltin, kiveyksen tai betonin alle Joustava lämmityskaapelimatto, joka sisältää lämmityskaapelit lumen sulattamiseen, kuminauhakiinnitys. Kestää hyvin erilaisia lämpötiloja, mikä pidentää käyttöikää. Mattoa voi venyttää mittojen suurentamiseksi ja tehon pienentämiseksi. Nopea, yksinkertainen ja sujuva asennus. KAAPELITYYPPI KYLMÄKAAPELIN PITUUS ASENNUSPAIKAN ALIN LÄMPÖTILA PIENIN TAIVUTUSSÄDE 2-johtiminen, suojattu 5 m -5 C 230 V 35 mm Alkaen 300 W/ m 2, voidaan venyttämällä pienentää arvoon 200 W/m 2 Täydennä lumensulatuslaitteisto Quick Board -eristyslevyllä. Quick Board -levyn erikoisrakenne heijastaa lämmön ylös erittäin tehokkaasti ja puolittaa lämmitysajan. Sähköä ja rahaa säästyy, kun lumensulatusaika lyhenee. Lue lisää Quick Board -eristyslevystä kohdasta 3, Eristyslevyt Ebeco Snowmelt Ebeco Snowmelt Ebeco Snowmelt Ebeco Snowmelt 2200 W 2700 W 3600 W 4250 W LEVEYS 0,5 m 1,0 m 1,0 m 1,0 m PINTA-ALA LLA 300 W/m 2 7 m 2 9 m 2 12 m 2 14 m 2 PINTA-ALA LLA 250 W/m 2 9 m 2 11 m 2 14,5 m 2 17 m 2 PINTA-ALA LLA 200 W/m 2 11 m 2 13,5 m 2 18 m 2 21,5 m 2 Lisätietoja laitekaapeista maajärjestelmien ohjaukseen, katso luku 11, Ohjaus. Tietoja lisävarusteistamme, katso luku 17, Lisävarusteet. 22

25 Lumen sulatus maasta Snowmat Ebeco Snowmat Lämmityskaapelimatto lumen sulattamiseen asfaltin, kiveyksen tai betonin alta Lämmityskaapelimatto lumen sulattamiseen, kiinnitetty verkkoon. Kestää hyvin erilaisia lämpötiloja, mikä pidentää käyttöikää. Nopea, yksinkertainen ja sujuva asennus. Nopeasti vaikuttava järjestelmä. KAAPELITYYPPI KYLMÄKAAPELIN PITUUS ASENNUSPAIKAN ALIN LÄMPÖTILA 2-johtiminen, suojattu 5 m -5 C 230 V 320 W/m², Täydennä lumensulatuslaitteisto Quick Board -eristyslevyllä. Quick Board -levyn erikoisrakenne heijastaa lämmön ylös erittäin tehokkaasti ja puolittaa lämmitysajan. Sähköä ja rahaa säästyy, kun lumensulatusaika lyhenee. Lue lisää Quick Board -eristyslevystä kohdasta 3, Eristyslevyt Ebeco Snowmat Ebeco Snowmat Ebeco Snowmat Ebeco Snowmat Ebeco Snowmat 700 W 1100 W 1350 W 2350 W 2900 W LEVEYS 0,5 m 0,5 m 0,5 m 0,5 m 0,5 m PITUUS 4,2 m 6,9 m 8,5 m 14,4 m 18,0 m PINTA-ALA 2,1 m 2 3,5 m 2 4,2 m 2 7,2 m 2 9,0 m 2 9 Lisätietoja laitekaapeista maajärjestelmien ohjaukseen, katso luku 11, Ohjaus. Tietoja lisävarusteistamme, katso luku 17, Lisävarusteet. 23

26 Lumen sulatus maasta Multiflex 27 Ebeco Multiflex 27 Lämmityskaapeli lumen sulattamiseen asfaltin, kiveyksen tai betonin alta Sarjaresistiivinen lämmityskaapeli paluukaapelilla. Vahva ja kulutusta kestävä kaapeli. Kestää hyvin erilaisia lämpötiloja, mikä pidentää käyttöikää. Joustava asennus. KAAPELITYYPPI KYLMÄKAAPELIN PITUUS ASENNUSPAIKAN ALIN LÄMPÖTILA PIENIN TAIVUTUSSÄDE 2-johtiminen, suojattu 5 m -5 C 230 V 35 mm 27 W/m Täydennä lumensulatuslaitteisto Quick Board -eristyslevyllä. Quick Board -levyn erikoisrakenne heijastaa lämmön ylös erittäin tehokkaasti ja puolittaa lämmitysajan. Sähköä ja rahaa säästyy, kun lumensulatusaika lyhenee. Lue lisää Quick Board -eristyslevystä kohdasta 3, Eristyslevyt Multiflex 27 Multiflex 27 Multiflex 27 Multiflex 27 Multiflex 27 Multiflex 27 Multiflex 27 Multiflex 27 Multiflex W 1300 W 1500 W 1850 W 2150 W 2700 W 3200 W 3650 W 4250 W PITUUS 37 m 46 m 55 m 68 m 79 m 99 m 120 m 132 m 156 m PINTA-ALA LLA 300 W/m 2 3,5 m 2 4,5 m 2 5 m 2 6 m 2 7 m 2 9 m 2 11 m 2 12 m 2 14 m 2 PINTA-ALA LLA 250 W/m 2 4 m 2 5 m 2 6 m 2 7,5 m 2 8,5 m 2 11 m 2 13 m 2 14,5 m 2 17 m 2 PINTA-ALA LLA 200 W/m 2 5 m 2 6,5 m 2 7,5 m 2 9 m 2 11 m 2 13,5 m 2 16 m 2 18 m 2 21,5 m 2 Lisätietoja laitekaapeista maajärjestelmien ohjaukseen, katso luku 11, Ohjaus. Tietoja lisävarusteistamme, katso luku 17, Lisävarusteet. 24

27 Lumen sulatus maasta MI-60 Metallivaippainen lämpökaapeli MI-60 Lumensulatuskaapeli asennettavaksi suoraan asfalttiin Mineraalieristetty lämmityskaapeli, jolla on äärimmäisen korkea lämmönkestävyys. Voidaan asentaa suoraan asfalttiin. Täyttää tiukimmatkin vaatimukset. Joustava asennus. Ei PVC:tä. Kupari/kupariseos Magnesiumoksidi Kupari/kupariseos HDPE Kaapelityyppi Joustava kylmäkaapeli Alin asennuslämpötila Kytkentäjännite Asfaltin lämpötila työn aikana Teho Hyväksyntä Yksijohtiminen suojauksella 3 m kummassakin päässä -5 C 400 V 6 x kaapelin halkaisija maks. 250 C ca. 60 W/m E E E E E TOUTE MI-60 MI-60 MI-60 MI-60 MI W 3450 W 3800 W 4500 W 5350 W PITUUS 42 m 58 m 67 m 79 m 95 m PINTA-ALA LLA 300 W/m 2 8,0 m 2 11,5 m 2 12,5 m 2 15,0 m 2 18,0 m 2 9 Lisätietoja laitekaapeista maajärjestelmien ohjaukseen, katso luku 11, Ohjaus. Tietoja lisävarusteistamme, katso luku 17, Lisävarusteet. 25

28 Lumensulatus katolta T-18 Ebeco T-18 Itserajoittuva lämmityskaapeli jään ja lumen sulattamiseen syöksyputkista ja räystäskouruista Ehkäisee vaurioita, kuten katon, syöksyputkien ja räystäskourujen rikkijäätymistä sekä jääpuikkojen syntymistä. Vahva ja kulutusta kestävä kaapeli. Voidaan leikata ja lyhentää täysin sopivaksi. UV-suojattu. Ei sisällä PVC:tä. MITAT MAKS. KÄYTTÖLÄMPÖTILA ASENNUSPAIKAN ALIN LÄMPÖTILA PIENIN TAIVUTUSSÄDE ILMAN LÄMPÖTILASSA +5 C LUMESSA JA JÄÄSSÄ MAKS. KYTKENTÄMATKA 10/16 A:N VIRRALLA 10,5 x 6,0 mm 65 C -10 C 230 V 30 mm n. 18 W/m n. 30 W/m 50 m/80 m Suunnittelu ja huoltosopimukset 10 Ebeco tarjoaa kattavaa suunnitteluapua - kaikkea neuvonnasta materiaalien määrittelyyn ja kustannusarvioihin. Tarjoamme myös piirustusapua. Olemassa olevien CAD-piirustusten pohjalta piirrämme koko kattojärjestelmän ja toimitamme täydelliset piirustukset dwg- tai dxf-muodossa T-18 T-18 CT (mm. huopa- ja asfalttikatoille) YKSIKKÖ Juoksumetri Juoksumetri Lisätietoja laitekaapeista maajärjestelmien ohjaukseen, katso luku 11, Ohjaus. Tietoja lisävarusteistamme, katso luku 17, Lisävarusteet. 26

29 Lumensulatus katolta Frostvakt 25 Frostvakt 25 Itsesäätelevä lämmityskaapeli jään ja lumen sulattamiseen syöksyputkista ja räystäskouruista Pakkassuoja 25 on siirrettävä itsesäätelevä lämmityskaapeli. Helppo asentaa joko tilapäiseen tai jatkuvaan käyttöön. Räystäskouruihin kaapeli kiinnitetään Ebeco Clipillä ( tai ). Toimitetaan valmiina pituuksina, joissa on pistoke. Sulakkeen maksimikoko on 16 A. Pienin taivutussäde on 35 mm. Kytkentäkaapeli 4 m. MITAT MAKSIMIKÄYTTÖLÄMPÖTILA MATALIN ASENNUSLÄMPÖTILA MINIMUM BEND RADIUSPIENIN TAIVUTUSSÄDE ILMAN LÄMPÖTILASSA +5 C LUMESSA JA JÄÄSSÄ 10,5 x 6,0 mm 65 C -10 C 230 V 35 mm n. 25 W/m n. 45 W/m Frostvakt Control -termostaatin avulla suojaat pakkaselta energiatehokkaasti ja taloudellisesti. Frostvakt Control säätää lämmityksen kytkeytymään silloin, kun ympäristön lämpötila lähestyy nollaa. Soveltuu erityisesti Frostvakttuotteen kanssa käytettäväksi, mutta sopii myös muiden pakkassuoja- ja lämmitystuotteiden ohjaamiseen. Lue lisää sivulta 17. E E E E E E E TOUTE Ebeco Frostvakt 25 Ebeco Frostvakt 25 Ebeco Frostvakt 25 Ebeco Frostvakt 25 Ebeco Frostvakt 25 Ebeco Frostvakt 25 Ebeco Frostvakt 25 PITUUS 5 m 8 m 12 m 16 m 20 m 25 m 30 m 125 W 200 W 300 W 400 W 500 W 625 W 750 W 10 Power output (W/m) Lämpö ( C) Katso tietoja lisävarusteistamme luvusta 17, Lisävarusteet. 27

30 Ohjaus Katto- ja maapohjajärjestelmän ohjaus Laitekaappi termostaatti EB-Therm 800 Pienen järjestelmän ohjaukseen (<5kW) Ohjataan EB-Therm 800 on toimintatilassa Lämmitys tai Maks/min Yksinkertainen ja käyttäjäystävällinen Potentiaalivapaa hälytyskontakti. Sisäänrakennettu käyttöaikalaskuri sekä anturien valvonta. Laitekaappi Älykäs Katto ja Maapohja Suuren laitteen kehittyneeseen ohjaukseen (>5 kw) Käyttää ohjaukseen ohjauslaitetta, EB-Therm 800 joka huolehtii sekä lämpötilasta että kosteudesta. Säästää jopa 80 % energiaa tavalliseen termostaattiin verrattuna. Tehtaalla asetettu vakio-ohjelma, mutta se on helppo ohjelmoida sopimaan kulloiseenkin kohteeseen. Sisäänrakennettu käyttöaikalaskuri sekä anturien valvonta. Energy Saver-merkintä. Potentiaalivapaa hälytyskontakti. SUOJAUS ANTURIT Laitekaappi termostaatti EB-Therm /230 V IP30 Lämpötila-anturi Laitekaappi Älykäs Katto ja Maapohja 400/230 V IP55 Lämpötila-anturi sekä lämpötila-/kosteusanturi 11 Kaikki laitekaapit toimitetaan valmiiksi asennettuina ja sisältävät päävirtakytkimen, vikavirtasuojakytkimen, hälytyskoskettimen ja sulakkeet. Joskus voi olla eduksi käyttää useita pieniä kaappeja yhden suuren sijasta. Toinen vaihtoehto on pääkaappi ja lisäkaappi. Apua parhaan ratkaisun etsinnässä saat ottamalla yhteyttä Ebecoon. Autamme suunnittelussa ja työskentelemme CAD-ympäristössä. Lämpötilan/kosteuden ohjauksella varustettu laitekaappi toimitetaan ilman anturia, joten sen täydennykseksi tarvitaan anturipaketti laitekaapin käyttöalueesta riippuen. Katso tietoja lisävarusteistamme luvusta 17, Lisävarusteet. 28

31 Ohjaus Katto- ja maapohjajärjestelmän ohjaus Laitekaappi termostaatti EB-Therm 800 Laitekaappi Älykäs Katto ja Maapohja Lisävarusteet Laitekaappi termostaatti EB-Therm 800 1x13 A, IP30 Laitekaappi termostaatti EB-Therm 800 1x16 A, IP30 Laitekaappi termostaatti EB-Therm 800 3x13 A, IP30 Laitekaappi termostaatti EB-Therm 800 3x16 A, IP30 Kotelo anturille Takgivare (Kattoanturi) EB800 Maa-anturi EB Laitekaappi 1x13 A, EB-Therm 800, IP55 Laitekaappi 1x16 A, EB-Therm 800, IP55 Laitekaappi 1x20 A, EB-Therm 800, IP55 Laitekaappi 3x13 A, EB-Therm 800, IP55 Laitekaappi 3x16 A, EB-Therm 800, IP55 Laitekaappi 3x20 A, EB-Therm 800, IP55 Laitekaappi 3x25 A, EB-Therm 800, IP55 Laitekaappi 6x13 A, EB-Therm 800, IP55 Laitekaappi 6x16 A, EB-Therm 800, IP55 Laitekaappi 6x20 A, EB-Therm 800, IP55 Laitekaappi 6x25 A, EB-Therm 800, IP55 Laitekaappi 9x13 A, EB-Therm 800, IP55 Laitekaappi 9x16 A, EB-Therm 800, IP55 Laitekaappi 9x20 A, EB-Therm 800, IP55 Laitekaappi 9x25 A, EB-Therm 800, IP55 Laitekaappi 12x13 A, EB-Therm 800, IP55 Laitekaappi 12x16 A, EB-Therm 800, IP55 Laitekaappi 12x20 A, EB-Therm 800, IP55 Laitekaappi 12x25 A, EB-Therm 800, IP55 Laitekaappi 15x13 A, EB-Therm 800, IP55 Laitekaappi 15x16 A, EB-Therm 800, IP55 Laitekaappi 15x20 A, EB-Therm 800, IP55 Laitekaappi 15x25 A, EB-Therm 800, IP55 Laitekaappi 18x13 A, EB-Therm 800, IP55 Laitekaappi 18x16 A, EB-Therm 800, IP55 Laitekaappi 18x20 A, EB-Therm 800, IP55 Laitekaappi 18x25 A, EB-Therm 800, IP55 Timer Snowmat Aikakatkaisin Snowmatin ohjaukseen Ohjaus Snowmat-lumensulatusmatolle. Yksinkertainen ja käyttäjäystävällinen. JÄNNITE KATKAISUMAHDOLLISUUS SUOJAUSLUOKKA KYTKENTÄAIKA 230 V/50 Hz 16 A IP tuntia Timer Snowmat 29

32 Betonin kovettaminen Betonin kovetussilmukat Ebeco-betoninkovetussilmukat (BHS) Lämmityskaapeli betonin kovettamiseen Nopeuttaa kovettumista ja mahdollistaa nopeamman muotoilun. Voidaan kytkeä edelleen kuivumisen tehostamiseksi. Helppo ja nopea asentaa. Toimitetaan varustettuna 2 m liitäntäkaapelilla ja E- tai Schuko-pistokkeella. KAAPELITYYPPI KYLMÄKAAPELIN PITUUS ASENNUSPAIKAN ALIN LÄMPÖTILA PIENIN TAIVUTUSSÄDE KYTKENTÄLAITE 2-johtiminen tyyppi 2 m 230 V -10 C 50 mm n. 40 W/m E-laite tai Schuko Arvioitu tehontarve BHS SEINÄT Muottirakenne POHJOIS SCANDINAVIA Teho (W/m 2 ) C/c-väli (cm) ETELÄ SCANDINAVIA Teho (W/m 2 ) C/c-väli (cm) Plyfa (12 mm) + 50 mm solumuovi Teräs + 50 mm solumuovi Huonosti eristetty teräs Plyfa (12 mm) eristämätön Teräs, eristämätön BHS-keskus Termostaattiohjattu sähkökeskus betonin kovetuskaapelisilmukoiden liittämiseen. 12 Helpottaa BHS-kaapelien liittämistä. Soveltuu kaikkiin kolmeen tehtävään: kovetukseen, kuivaukseen ja lämpimänä pitämiseen. Kolme pistoliitäntää, 3 x 16 A. Ohjelmoitava EB-Therm 800 -termostaatti. BHS-sarjakytkentäsovitin BHS-kaapelien sarjaan kytkemiseen Helpottaa kuivausvaihetta. Kahden BHS-kaapelin automaattinen sarjaan kytkeminen. 30

33 Betonin kovettaminen Pylväslämmitin Ebeco-pylväslämmittimet Lämmityskaapeli pylväiden ja seinien betonin kovettamista Nopeuttaa kovettumista ja mahdollistaa nopeamman muotoilun. Toistuvaan käyttöön. Standardi: 4 kaapelia, kukin 4 m. Lisäksi tilaamalla saa muita pituuksia. Varustettu vikavirtasuojakytkimellä, käytön merkkivalolla sekä pistokkeellisella kumikaapelilla. KAAPELITYYPPI KAAPELIN PITUUS LÄMPIMÄN KAAPELIN PITUUS ASENNUSPAIKAN ALIN LÄMPÖTILA PIENIN TAIVUTUSSÄDE KOKONAIS SUOJAUS VIKAVIRTASUOJAKYTKIN KYTKENTÄLAITE Rinnakkaisresistiivinen 4 x 4 m 3 m 230 V -10 C 40 mm 30 W/m 360 W IP55 25/0,3 A 10 A Pylväslämmittimen arvioitu tehontarve SEINÄT Muottirakenne POHJOIS SCANDINAVIA Teho (W/m 2 ) C/c-väli (cm) ETELÄ SCANDINAVIA Teho (W/m 2 ) C/c-väli (cm) Plyfa (12 mm) + 50 mm solumuovi Teräs + 50 mm solumuovi Huonosti eristetty teräs Plyfa (12 mm) eristämätön Teräs, eristämätön BHS BHS BHS BHS BHS BHS BHS BHS-keskus BHS-sarjakytkentäsovitin PITUUS 85 m 85 m 35 m 35 m 20 m 10 m 3,3 m 3500 W 3500 W 1400 W 1400 W 735 W 380 W 130 W KYTKENTÄ- LAITE E-laite Schuko E-laite Schuko Schuko Schuko Schuko 3 x Schuko Schuko Ebeco-pylväslämmittimet Varakaapeli pylväslämmittimeen 4 x 4 m 4 m 360 W 90 W 31

34 Betonin kovettaminen Selta suojattu perustuslaatta Ebeco-ssuojaus perustuslaatoille Perustuslaatan lämmityskaapeli Suojaa perustuslaattoja roudasta johtuvalta liikkumiselta rakennusvaiheessa. Helppo asentaa. Asennetaan hiekkakerroksen päälle kalliopohjalle. Ohjaus manuaalisesti tai termostaatilla. KAAPELITYYPPI KYLMÄKAAPELIN PITUUS ASENNUSPAIKAN ALIN LÄMPÖTILA PIENIN TAIVUTUSSÄDE 2-johtiminen tyyppi 2 m 400/230 V -10 C 50 mm Mitoitus ASENNUSSYVYYS betonilaatan yläreunasta (cm) C/C-väli (cm) Teho (W/m 2 ) 135 m FGP:llä katettu alue (m 2 ) 235 m FGP:llä katettava alue (m 2 ) Min FGP FGP PITUUS 235 m 135 m 4000 W 2200 W JÄNNITE 400 V 230 V 32

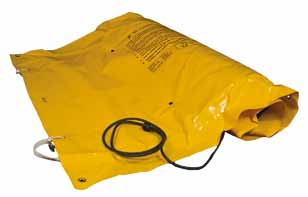

35 Roudan sulatus / lämpimänä pito Lämmitysmatto Ebeco-lämmitysmatto Lämmitysjärjestelmä sulatukseen ja lämpimänä pitoon Kulutusta kestävä lämmitysmatto PVC-päällysteistä nailonia. Toisen puolen eristävä materiaali lisää tehoa. Sivuilla silmukat kiinnittämistä tai ripustamista varten. Liikuteltava ja helppo siirtää. Täyttää kovimmatkin vaatimukset ja toimii rankoissakin ympäristöissä. Sulattaa normaalisti jopa 30 cm vuorokaudessa hiekkamaassa. MATERIAALI ERISTYS KYTKENTÄKAAPELI TOIMITUKSEEN KUULUU PVC-päällysteinen nailon 10 mm umpisoluista solumuovia 230 V n. 300 W/m² 2,5 m Ylikuumenemissuoja ja maadoitettu pistoke Ebeco-lämmitysmatto Ebeco-lämmitysmatto Rei itetty Ebeco-lämmitysmatto (reiän halkaisija 195 mm) KOKO 3,0 x 1,0 m 5,8 x 0,8 m 1,0 x 1,0 m 1000 W 1500 W 330 W 13 33

36 Kattolämmitys Multimat Multimat Kestävä lämpömatto Kestävä lämpömatto vulkanoidusta kumista. Sulattaa lumen ja tekee pakkasessa työskentelystä miellyttävää. Soveltuu työpintojen lämmittämiseen talvisaikaan. Kestävä kumipinta on lämmin ja pitävä. Sietää painoa ja varomatontakin käsittelyä. MATERIAALI teho KYTKENTÄKAAPELI SUOJAUS Vulkanoidusta kumista 230 V 290 W 3 m IP67 Frostvakt Control -termostaatin avulla suojaat pakkaselta energiatehokkaasti ja taloudellisesti. Frostvakt Control säätää lämmityksen kytkeytymään silloin, kun ympäristön lämpötila lähestyy nollaa. Soveltuu erityisesti Frostvakttuotteen kanssa käytettäväksi, mutta sopii myös muiden pakkassuoja- ja lämmitystuotteiden ohjaamiseen. Lue lisää sivulta Multimat MITAT 1,2 x 0,75 m 14 34

37 Lämpöä teollisuudelle Tiesitkö, että meillä on lämmitysratkaisuja myös teollisuuskäyttöön? Kokonaisvaltaiset lämmitysjärjestelmämme ovat helppoja valvoa. Lämpö ratkaisee useimmat ongelmat. Se suojaa pakkaselta ja jäätymiseltä ja auttaa pitämään teollisuuden nesteiden ja käyttöaineiden lämpötilan vakaana. Täydellisiä ratkaisuja tarjoava kumppani Teollisuuden tuotevalikoimaamme kuuluvat laadukkaat itsesäätyvät ja vakiovastukselliset lämpökaapelit, jotka toimivat luotettavasti jopa 600 asteen lämpötiloissa. Tarjoamme eri prosessien lämpötilojen hallintaan myös muita tuotteita ja ratkaisuja. Kehitämme osaamistamme ja tuotteitamme jatkuvasti, ja meillä on kokemusta monien teollisuudenalojen sovelluksista. Olemme tukenasi koko prosessin ajan ja tarjoamme avuksesi neuvoja, suunnitteluapua, tuotteita ja tukea. Paljon käyttökohteita Lämmityskaapeliemme ja lämmitysjärjestelmiemme käyttökohteita: Putkien lämpimänä pito Nesteiden ja muiden aineiden lämpötilan ylläpito Pakkaselle herkkien tilojen ja kohteiden pakkassuojaus Säätö ja valvonta Aloja, jotka käyttävät tuotteitamme: Petrokemia Elintarviketeollisuus Ajoneuvoteollisuus jätteidenkäsittelylaitokset Lääketeollisuus Ydinvoimalat Kuljetusala Valmisteteollisuus Prosessiteollisuus Infrastruktuuri Lue lisää teollisuuden lämmitysratkaisuista osoitteesta ebeco.fi. 15

38 Kattolämmityskalvo & Kirkkojen lämmittäminen Kattolämmityskalvo & Kalvo kirkonpenkkiin Ebeco-kattolämmityskalvo Kattolämmitys sisätilojen lämmitykseen Antaa koko huoneeseen tasaisen ja miellyttävän lämmön. Asennetaan sisäkaton yläpuolelle. Lämpöä säädellään termostaatin avulla. PAKSUUS ASENNUSPAIKAN ALIN LÄMPÖTILA KOKONAISLEVEYS /LÄMMITETYN ALUEEN LEVEYS KOKONAISLEVEYS /LÄMMITETYN ALUEEN LEVEYS 0,3 mm +5 C 230 V 300/200 mm 600/500 mm 150 W/m 2 Ebeco-kalvo kirkonpenkkiin Kirkkojen lempeään ja tehokkaaseen lämmitykseen Äärimmäisen energiatehokas lämmitysjärjestelmä, joka suojaa kirkon irtaimistoa. Lämmittää kirkossa olevia ihmisiä tilojen lämmittämisen sijaan. Lämmityskaapeli asennetaan sekä penkkien alle että niiden takaosaan. Kytketään päälle ainoastaan kirkon tapahtumien ajaksi. Nopeasti vaikuttava järjestelmä. PAKSUUS ASENNUSPAIKAN ALIN LÄMPÖTILA KOKONAISLEVEYS / LÄMMITETYN ALUEEN LEVEYS n. 0,3 mm +5 C 230 V 350/300 mm 200 W/m 2 16 NRO Kattokalvo 30 cm Kattokalvo 60 cm Ebeco-kalvo kirkonpenkkiin YKSIKKÖ Juoksumetri Juoksumetri Juoksumetri 150 W/m W/m W/m², 60 W/m LEVEYS 30 cm 60 cm 30 cm (kok.leveys 35 cm) Katso tietoja lisävarusteistamme luvusta 17, Lisävarusteet. 36

39 Lisävarusteet Termostaattien lisävarusteet Termostaattien lisävarusteet Etulevy Termostaattien alkuperäinen väri on valkoinen. Front Cover -lisävarusteen avulla väriksi voi vaihtaa. MITAT Front Cover EB-Therm 355 Antracit Exxact 81x81x40 mm Front Cover EB-Therm 355 Metallic Exxact 81x81x40 mm Front Cover EB-Therm 355 Aluminium Elko Plus 81x81x40 mm Front Cover EB-Therm 355 Black Elko Plus 81x81x40 mm Front Cover EB-Therm 205 Black Elko Plus 81x81x40 mm Front Cover EB-Therm 205 Aluminium Elko Plus 81x81x40 mm Front Cover EB-Therm 205 Metallic Exxact 81x81x40 mm Front Cover EB-Therm 205 Antracit Exxact 81x81x40 mm Korotuskehys Ebecon EB-Therm-termostaatit on tarkoitettu upotusasennukseen tai ulkopuoliseen asennukseen. Ulkopuolisessa asennuksessa käytetään korotuskehystä. Korotuskehys sopii kaikkiin Eb-Therm-malleihin. MITAT EB-Therm-korotuskehys 81x81x29 mm Backplate Jos nykyinen kehys ei peitä reikää, termostaatti asennetaan sen taakse sijoitettavan Backplate-levyn päälle. Backplate on tehty sopivaksi Eljo Trend -kehysjärjestelmään. MITAT Sovite valkoinen 86x86x6 mm Suojaus 3 moduulit Suojaus EB-Therm 800. IP55. NUMERO Suojaus EB-Therm 800 Anturin kaapeli Anturin kaapeli termostaattiin. Sisältyy termostaattipakettiin. NUMERO PITUUS E Anturin kaapeli 3,0 m Anturikaapeli korkea lämp Tarvitset EB-Therm 800:n täydennykseksi tämän tuotteen, jos haluat ohjata yli +75 C:n lämpötiloja.. NUMERO PITUUS E Anturikaapeli Korkea lämp. 3,0 m Kotelo anturille Tarvitset täydennykseksi tämän tuotteen, jos haluat käyttää EB-Therm 800 -termostaattia huonetermostaattina tai maks./min.-termostaattina kattoasennuksissa. Mitat Kotelo anturille IP20/ IP54 82x88x25 mm Taipuisa muoviputki Taipuisa muoviputki termostaatin anturikaapelille. Putken päät on suljettu siten, ettei kiinnitys- ja saumausmassoja pääse sen sisään. Mukana tulee myös Ebeco-adapteri joka helpottaa siirtymistä rasian ja muoviputken välillä termostaattia asennettaessa. PITUUS DI DY Taipuisa muoviletku termostaatin anturiin 2,5 m 7,5mm 10,0mm 17 37

40 Lisävarusteet Kiinnitys, liima ja tasoite Kiinnitys, liima ja tasoite Kiinnitysteippi Kiinnitysteippi, jota käytetään Ebeco Cable Kitin asennuksessa. Teippi riittää noin 4 m² pinta-alalle. MITAT Kiinnitysteippi 15 mm x 20 m Liimapistooli Ebeco-liimapistooli 230 VAC50 Hz 23/80 W Lämmitysaika 10 minuuttia. Liimauskapasiteetti enintään 16 g/min. Sulatuslämpötila n. 140 C. Hyväksyntä: Ebeco-liimapistooli Pohjustusaine Primer + Pohjustusainetta käytetään Cable Kitin, Cable Boardin tai Thermoflex Kitin asentamiseen olemassa olevalle lattialle (lastu-/kipsilevy tai betoni). Riittää noin 25 m²:lle Pohjustusaine, 1 litra Tasoite Adesilex P4. Käytetään Ebeco Cable Boardin asennukseen. Riittää noin 1,5 m²:lle eristelevyn kiinnityksen, urien täytön ja laatoituksen yhteydessä. NUMERO E Kiinnite Adesilex P4, 20 kg Kiinnitysnauha ruostumaton Käytetään lämmityskaapelien kiinnitykseen teollisuussovelluksissa. NUMERO PITUUS E Kiinnitysnauha ruostumaton 10 m T-18-liimapatruuna Käytetään Ebeco T-18 -järjestelmän asennuksen yhteydessä, lämmityskaapeli räystäskourujen ja syöksyputkien ssuojaukseen. Riittää noin 50 kaapelimetrille T-18-liimapatruuna 17 38

41 Lisävarusteet Kiinnitys, liima ja tasoite Muovitettu kiinnityslanka BHS Käytetään Ebecon betoninkovetussilmukoiden (BHS) asennuksen yhteydessä. Riittää noin 12 m²:lle. PITUUS Muovitettu kiinnityslanka 12 m Verkkorulla Asennukseen kosteiden tilojen tasoittamisen yhteydessä tai Ebeco Cable Kitin asennukseen rossipohjalle. NUMERO MITAT E Verkkorulla 0,8 x 1,2 m E Verkkorulla 1 x 10 m (rulla) Kalvoliima Käytetään 48 V:n Ebeco Foilin asennuksen yhteydessä. Riittää 4-8 m²:lle Kalvoliima, 1 litra Kalvon kiinnitysteippi Käytetään Ebeco Foilin asennuksen yhteydessä. MITAT Kalvon kiinnitysteippi 38 mm x 33 m Peltisuojus Lämmityskaapelin asentamiseen rossipohjalle. MITAT Peltisuojus rossipohjalle 70x15x15 mm (kokoontaitettuna) 17 39

42 Lisävarusteet Vikavirtasuojakytkin ja lisävarusteet asuntovaunun lattialämmitykseen Vikavirtasuojakytkin Vikavirtasuojakytkin Termostaatti DIN-asennukseen. NUMERO Vikavirtasuojakytkin 25 A / 2-napainen / 30 ma Vikavirtasuojakytkimen suojus Suojausluokka IP40. NUMERO E Vikavirtasuojakytkimen suojus Lisävarusteet asuntovaunun lattialämmitykseen Muuntaja Muuntaja 48 V:n Ebeco Foilin asennukseen. Mukana toimitetaan johtoteline. NUMERO E E E E VA:n muuntaja, johtoteline, 230 V / V 350 VA:n muuntaja, johtoteline, 230 V / 48 V 500 VA:n muuntaja, johtoteline, 230 V / V 720 VA:n muuntaja, johtoteline, 230 V / V Puristuspihdit Käytetään Ebeco Foilin asennuksessa kaapelin ja kytkentäliitinten yhdistämiseen Ebeco Foil -puristuspihdit 48 v:n Ebeco Foilin lisävarustesarja Täydellinen lisävarustesarja 48 V:n Ebeco Foilin asennukseen. Riittää noin 15 kalvoon. NUMERO v:n Ebeco Foilin lisävarustesarja 17 40

43 Lisävarusteet Ebeco Foilin lisävarusteet Ebeco Foilin lisävarusteet Puristuspihdit Käytetään Ebeco Foilin asennuksessa kaapelin ja kytkentäliitinten yhdistämiseen Ebeco Foil -puristuspihdit Kytkentä-/irtikytkentäsarjat Materiaali, jota käytetään Ebeco Foilin asennuksen yhteydessä asennuskaapelien kytkemiseen kalvoon Kytkentä-/katkaisusarja Ebeco Foil MINI (4 kalvolle) Kytkentä-/katkaisusarja Ebeco Foil MAXI (10 kalvolle) RTK-kaapeli Kaksoiseristetty asennuskaapeli. Käytetään Ebeco Foilin asennuksen yhteydessä. NUMERO PITUUS E RTK-kaapeli, kaksoiseristetty, sininen 1,5 mm 2 25 m E RTK-kaapeli, kaksoiseristetty, ruskea 1,5 mm 2 25 m Kalvon kiinnitysteippi Käytetään Ebeco Foilin asennuksen yhteydessä. MITAT Kalvon kiinnitysteippi 38 mm x 33 m Kalvoliima Käytetään 48 V:n Ebeco Foilin asennuksen yhteydessä. Riittää 4-8 m²:lle Kalvoliima, 1 litra Kytkentäliitin Käytetään Ebeco Foilin asennuksen yhteydessä asennuskaapelien kytkemiseen kalvoon. Myydään yksitellen Kytkentäliitin, 2,5-6 mm Kytkentäliitin, 1,25-2 mm

44 Lisävarusteet Katon ja maapohjan ssuojauksen lisävarusteet Katon ja maapohjan ssuojauksen lisävarusteet Takgivare (Kattoanturi) Kattojärjestelmiin tarkoitettua kosteusanturia käytetään lisävarusteena EB-Therm 800:n maks./min.- asennossa. Anturiin sisältyvät 24 V:n AC/DC-muuntaja ja kiinnitysnauha. Tuote PITUUS Takgivare (Kattoanturi) EB800 Sekä 15 m:n liitoskaapeli Maa-anturi Kosteus- ja lämpötila-anturi lumen sulattamiseen maasta. Käytetään EB-Therm 800:n yhteydessä maks./min.-tilassa Mukana 24 V:n AC/DC-muuntaja ja puukalikka Maa-anturi EB800 Smartlock Smartlockin ansiosta asennus on helppoa ja nopeaa. Se liittää ja haaroittaa T-18-lämpökaapelin sekä lämpökaapelista lämpökaapeliin että lämpökaapelista liitäntäkaapeliin Smartlock S Lämpökaapeli Smartlock P Lämpökaapeli Jäähdytyskaapeliin Kotelo anturille Tarvitset täydennykseksi tämän tuotteen, jos haluat käyttää EB-Therm 800 -termostaattia huonetermostaattina tai maks./min.-termostaattina kattoasennuksissa. Mitat Kotelo anturille IP20/ IP54 82x88x25 mm T-18-kytkentäsarja Täydellinen Ebeco T-18 -kytkentäsarja Smartlockin kanssa tapahtuvaan asennukseen T-18-kytkentäsarja Kytkentä-irtikytkentäsarja T-18 Täydellinen sarja Ebeco T-18/T-18 CT -järjestelmän asennukseen. Sisältää lämmityskaapelikyltin Kytkentäsarja T-18 Liitossarja Täydellinen sarja Ebeco T-18/T-18 CT -järjestelmän liitoksiin Liitossarja T-18 T-18-liimapatruuna Käytetään Ebeco T-18/T-18 CT -järjestelmän asennuksen yhteydessä, lämmityskaapeli räystäskourujen ja syöksyputkien jäätymisenestoon. Riittää noin 50 kaapelimetrille T-18-liimapatruuna T-18-kiinnityskonsoli Käytetään Ebeco T-18/T-18 CT -järjestelmän asennuksen yhteydessä lämmityskaapelin kuormituksen pienentämiseksi sen laskeutuessa syöksyputkeen/kattokaivoon T-18-kiinnityskonsoli 42

45 Lisävarusteet Putkien ssuojauksen lisävarusteet Ebeco Clip Käytetään lämmityskaapelin kiinnittämisessä räystäskouruun. Kiinnitä yksi kiinnike kourumetriä kohden Ebeco Clip 10-pack Valkoinen Ebeco Clip 10-pack Musta Ebeco Gel Tiivistemassa kahdelle kytkinrasialle. Kovettuu 10 minuutissa 20 C:n lämpötilassa. Sekoitetaan yli -10 C:n lämpötilassa. Voidaan poistaa. Myrkytön, suojakäsineitä ei tarvita, mutta vältä aineen joutumista silmiin. Maks V IP g. NUMERO E Ebeco Gel Lämmityskaapelikyltti Ilmoittaa, että lämmityskaapeli on asennettu Lämmityskaapelikyltti (sisältyy tuotteeseen ) Putkien ssuojauksen lisävarusteet Kytkentä-irtikytkentäsarja F-10 Täydellinen sarja Ebeco F-10:n asennukseen. Sisältää lämmityskaapelikilven Kytkentä-/irtikytkentäsarja F-10 Liitossarja Täydellinen sarja Ebeco F-10:n liitoksiin Liitossarja F-10 Täydennyssarja F-10 Käytetään Ebeco F-10:n asentamiseen sisäpuolella. Kierre R15/R Täydennyssarja F-10 Teline kaapelikelalle Helpottaa työskentelyä Ebeco F-10-kaapelin asennuksen yhteydessä Teline kaapelikelalle Varoitusteippi Ilmoittaa, että putkeen on asennettu lämmityskaapeli. NUMERO MITAT E Varoitusteippi 100 mm x 33 m T-kytkentä Käytetään Ebeco F-10:n asennuksessa sisäpuolelle. Sopii tuotteeseen T-kytkentä 25 mm/r T-kytkentä 32 mm/r T-kytkentä 40 mm/r15 43

46 Lisävarusteet Muuta Muuta Ebeco Cable Guard Cable Guardia käytetään koko asennuksen ajan kaikissa lämmityskaapelityypeissä sekä mahdollisen korjauksen yhteydessä. Cable Guard varoittaa kaapelin katkeamisesta tai oikosulusta maahan Ebeco Cable Guard Alumiiniteippi Käytetään lämmityskaapelien kiinnitykseen, lähinnä teollisuussovelluksissa. Kestää jopa 150 C lämpöä. NUMERO MITAT E Alumiiniteippi 50 mm x 46 m Lasikuituteippi Käytetään lämmityskaapelien kiinnitykseen, lähinnä teollisuussovelluksissa. Kestää jopa 70 C lämpöä. NUMERO MITAT E Lasikuituteippi 19 mm x 50 m Varoitusteippi Käytetään ilmoituksena siitä, että putkeen on asennettu lämmityskaapeli. NUMERO MITAT E Varoitusteippi 100 mm x 33 m Universal-korjaussarja Täydellinen sarja Ebecon kaikkien sarjaresistiivisten lämmityskaapelien liitoksiin Universal-korjaussarja Muuntaja Muuntaja 48 V:n Ebeco Foilin asennukseen. Mukana toimitetaan johtoteline. NUMERO E E E E VA:n muuntaja, johtoteline, 230 V / V 350 VA:n muuntaja, johtoteline, 230 V / 48 V 500 VA:n muuntaja, johtoteline, 230 V / V 720 VA:n muuntaja, johtoteline, 230 V / V Kytkentä-irtikytkentäsarja FR-30 Täydellinen sarja Ebeco FR-30-järjestelmän asennukseen. Sisältää lämmityskaapelikyltin Kytkentä-irtikytkentäsarja FR
