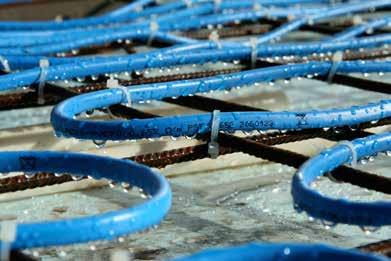

1 ULKOALUEIDEN SULANAPITOKAAPELI PST 30 SULANAPITOKAAPELI PST30 sulanapitokaapelin ensisijaiset käyttökohteet ovat ulkoalueiden, ajoluiskien, lastauslaitureiden ja vastaavien sulanapitolämmitykset. PST 30 sulanapitokaapeli kestää hetkellisesti (30min) 240 C lämpötilan joten se voidaan asentaa myös asfaltin alle. Soveltuu myös räystäskourujen ja syöksytorvien sulanapitoon. C -luokan lämpökaapeli 2-johtiminen vakiovastuskaapeli halkaisija 8 mm 2, pyöreä muoto max käyttölämpötila 80 C minimitaivutussäde 50 mm syöttökaapelin pituus 5 m UV suojattu vaippa, voidaan käyttää sadevesijärjestelmissä 2 vuoden takuu SSTL nro Pituus (m) Teho (W) SULANAPITO PST30 9,8/300 9, , SULANAPITO PST30 16,5/500 16, , SULANAPITO PST30 25,8/760 25, , SULANAPITO PST30 30,1/880 30, , SULANAPITO PST30 38,3/ , , SULANAPITO PST30 49/ , SULANAPITO PST30 54,1/ , , SULANAPITO PST30 67,8/ , , SULANAPITO PST30 80,5/ , , SULANAPITO PST30 93,5/ , , SULANAPITO PST30 119,8/3600 (400 V) 119, , SULANAPITO PST30 134,9/4500 (400 V) 134, , PST 30 ASFALTTIASENNUSPAKKAUS KIT NO.5 Ohm 20

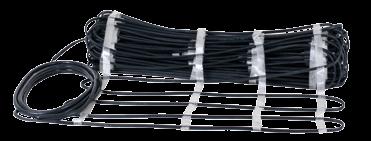

2 SULANAPITOMATTO SILEKA SULANAPITOMATTO Ajoluiskien sulanapitoon. Leveys ja pituus räätälöidään tarvittaessa käyttökohteen mukaiseksi. SSTL nro Ala (m 2 ) Teho (W) Jännite (V) SULANAPITOMATTO SILEKA 1 / 1m² / 0,3kW SULANAPITOMATTO SILEKA 1 / 2m² / 0,6kW SULANAPITOMATTO SILEKA 1 / 3m² / 0,9kW SULANAPITOMATTO SILEKA 1 / 4m² / 1,25kW SULANAPITOMATTO SILEKA 1 / 5m² / 1,4kW SULANAPITOMATTO SILEKA 1 / 6m² / 1,7kW SULANAPITOMATTO SILEKA 1 / 7m² / 1,9kW SULANAPITOMATTO SILEKA 1 / 8m² / 2,2kW SULANAPITOMATTO SILEKA 1 / 9m² / 2,5kW SULANAPITOMATTO SILEKA 1 / 10m² / 2,8kW SULANAPITOMATTO SILEKA 1 / 11m² / 3,0kW SULANAPITOMATTO SILEKA 1 / 12m² / 3,6kW SULANAPITOMATTO SILEKA 2 / 4m² / 1,25kW SULANAPITOMATTO SILEKA 2 / 5m² / 1,5kW SULANAPITOMATTO SILEKA 2 / 6m² / 1,85kW SULANAPITOMATTO SILEKA 2 / 7m² / 2,15kW SULANAPITOMATTO SILEKA 2 / 8m² / 2,4kW SULANAPITOMATTO SILEKA 2 / 9m² / 2,4kW SULANAPITOMATTO SILEKA 2 / 10m² / 3,0kW SULANAPITOMATTO SILEKA 2 / 11m² / 3,0kW SULANAPITOMATTO SILEKA 2 / 12m² / 3,3kW SULANAPITOMATTO SILEKA 2 / 13m² / 3,85kW SULANAPITOMATTO SILEKA 2 / 14m² / 3,85kW SULANAPITOMATTO SILEKA 2 / 15m² / 4,3kW

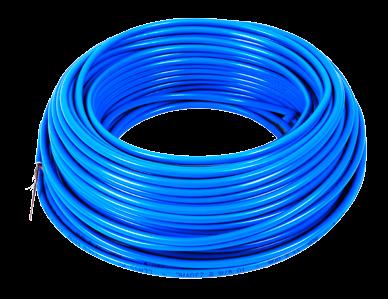

3 SILEDUO 2-JOHDIN LÄMPÖKAAPELI SileDuo 2-johdin vakiovastuskaapelit sopivat ulkoalueiden kuten ajoluiskien, kulkuväylien, ulkoportaiden, räystäskourujen ja kattojen sulanapitoon. Kaapeli sopii myös putkistojen, viemäreiden sulanapitoon ja saattolämmitykseen. Kaapeli soveltuu myös saneeraus- ja uudiskohteiden, tuotantotilojen ja maatalousrakennusten lämmitykseen. SileDuo 2-johdinkaapelin soveltuvuus eri kohteisiin selviää parhaiten soittamalla myyjällemme, joka osaa suunnitella oikean teho ja kaapelitarpeen asiakkaan tarvitsemaan kohteeseen. Kaapeli varustetaan asiakkaan tarpeenmukaisella liitosjohdolla. 2-johtiminen vakiovastuskaapeli halkaisija 6 x 8 mm johdineristys XLPE kytkentäjännite 230 V/400 V AC max. lämpötila 80 C max. metriteho 25 W/m min. taivutussäde 50 mm min. asennuslämpötila -5 C Tuote nro Resistanssi Ω/m SILEDUO 0,10 0, SILEDUO 0,14 0, SILEDUO 0,17 0, SILEDUO 0,21 0, SILEDUO 0,26 0, SILEDUO 0,36 0, SILEDUO 0,44 0, SILEDUO 0,65 0, SILEDUO 0,82 0, SILEDUO 1,08 1, SILEDUO 1,66 1, SILEDUO 2,48 2, SILEDUO 3,06 3, SILEDUO 3,92 3, SILEDUO 5,28 5, SILEDUO 7,42 7, SILEDUO 9,7 9, SILEDUO 13,22 13, SILEDUO 19,04 19, SILEDUO 29,8 29, SILEDUO 44,8 44, SILEDUO 64 64, SILEDUO ,00 Esimerkki lämmityskaapelin kiinnityksestä säiliöön Asennuspanta Asennuspanta Lämpökaapeli 22

4 TXLP 1-JOHDIN LÄMPÖKAAPELI SUPI TXLP on korkealuokkainen yksijohtiminen lämpökaapeli. Se sopii erinomaisesti sekä purkistojen että ulkoalueiden sulanapitoon. Kaapelin PVC-vaippa kestää UV-säteilyä. Alumiiniarmeerauksen ansiosta SUPI TXLP pysyy taivutetussa asennossa, joten se on erittäin helppo asentaa. Armeeraus suojaa myös kaapelia tehokkaasti mekaanisilta vaurioilta asennuksen aikana. Kaapelin vetolujuus on vaativan C-luokan mukainen. Jännite (max) 300/500 V Maksimilämpötila: - jännitteellisenä max. 60 C - ilman jännitettä max. 85 C Mitat 6 x 8 mm Asennuslämpötila min. -10 C Taivutussäde min. 40 mm Kuormitus: - asfaltissa max. 30 W/m - hiekassa max. 25 W/m - betonissa max. 35 W/m - metallirännissä max. 20 W/m Tuote nro Resistanssi Ω/m SUPI TXLP 0,02 0, SUPI TXLP 0,05 0, SUPI TXLP 0,07 0, SUPI TXLP 0,09 0, SUPI TXLP 0,13 0, SUPI TXLP 0,2 0, SUPI TXLP 0,3 0, SUPI TXLP 0,49 0, SUPI TXLP 0,7 0, SUPI TXLP 1,0 1, SUPI TXLP 1,4 1, SUPI TXLP 2,5 2, SUPI TXLP 3,5 3, SUPI TXLP 5,35 5, SUPI TXLP 7,7 7, SUPI TXLP 12,7 12,7 23

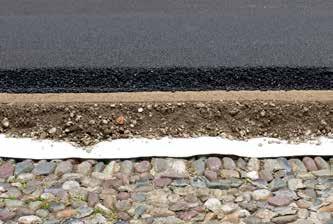

5 SILEDUO TUFFTEC Lämpökaapelit asfalttiasennukseen Sileduo TuffTec -lämpökaapelit on suunniteltu ulkokäyttöön, kuten teiden, pihateiden, siltojen, terassien, kattojen, kourujen ja monien muiden kohteiden lumen- ja jäänestoon. Ainutlaatuinen kaapelirakenne tekee siitä erittäin hyvin mekaanista rasitusta kestävän. Sileduo Tufftec soveltuu myös asfalttiasennukseen (katso erillinen asennusohje). Saatavana myös valmiina verkkoina (230V / 400V). Monisäikeinen vastuslanka Ensimmäinen FEP eriste, 0,3 mm Toinen HDPE eriste, 0,6 mm Pyöreä johdintyyppi Paksuus 6,5-7,0 mm Nimellisvastus 20 ohm/m - 0,10 ohm/m * Nimellisteho max. 30 W/m Max. käyttölämpötila 105 C Max. huippulämpötila (10 min.) 240 C Nimellisjännite 230 V / 400 V Testijännite (eriste) 2500 VAC Standardi (lämpökaapeli) IEC Standardi (lämmitysyksikkö) EN * Ohmiarvot: 1,08 / 0,44 / 0,25 / 0,175 / 0,145 Kuparipunos HFFR ulkovaippa, 1,2 mm 24
