1 LATTIALÄMMITYS T2RED / T2REFLECTA THERMAL MANAGEMENT SOLUTIONS

2

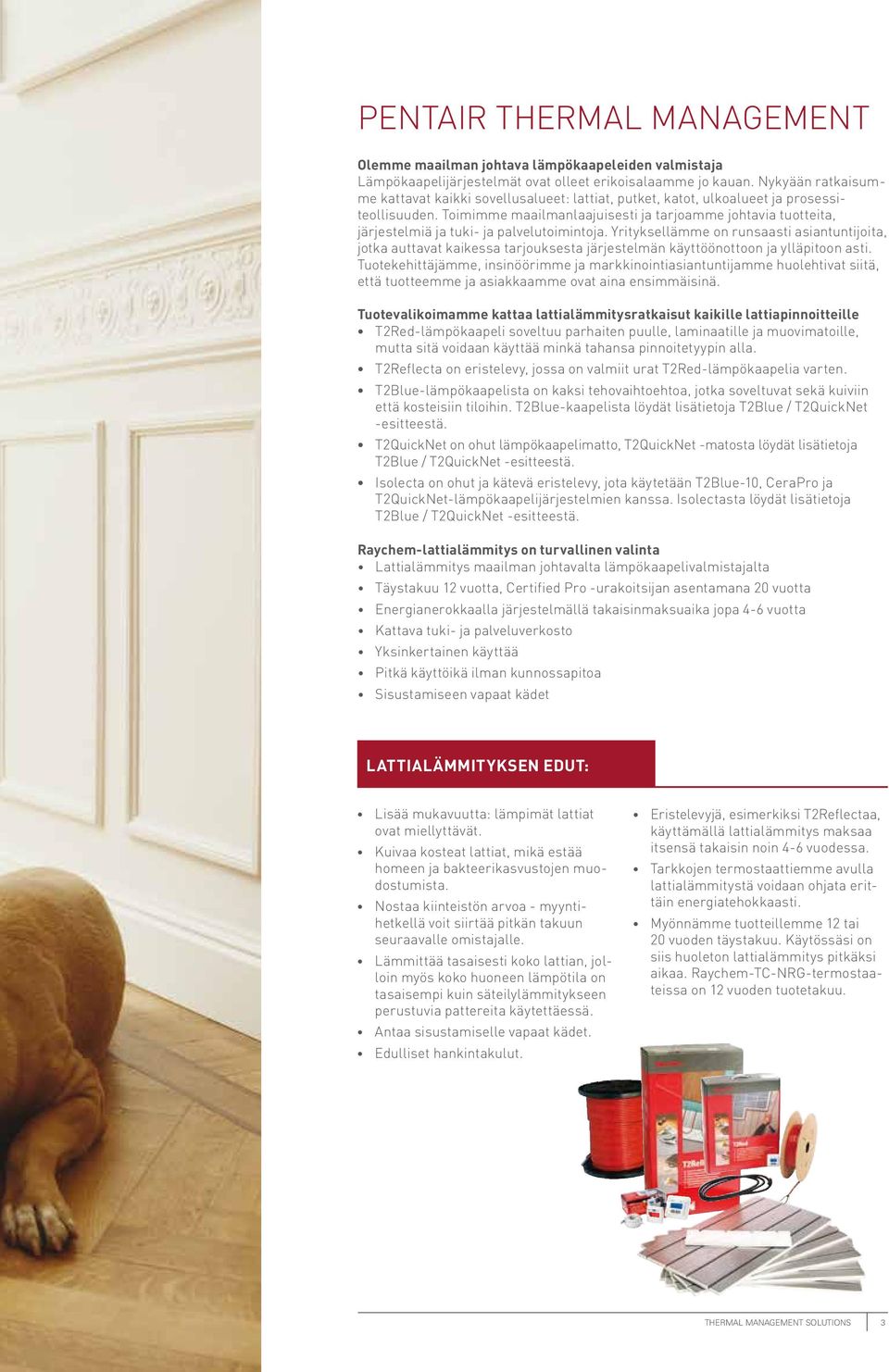

3 PENTAIR THERMAL MANAGEMENT Olemme maailman johtava lämpökaapeleiden valmistaja Lämpökaapelijärjestelmät ovat olleet erikoisalaamme jo kauan. Nykyään ratkaisumme kattavat kaikki sovellusalueet: lattiat, putket, katot, ulkoalueet ja prosessiteollisuuden. Toimimme maailmanlaajuisesti ja tarjoamme johtavia tuotteita, järjestelmiä ja tuki- ja palvelutoimintoja. Yrityksellämme on runsaasti asiantuntijoita, jotka auttavat kaikessa tarjouksesta järjestelmän käyttöönottoon ja ylläpitoon asti. Tuotekehittäjämme, insinöörimme ja markkinointiasiantuntijamme huolehtivat siitä, että tuotteemme ja asiakkaamme ovat aina ensimmäisinä. Tuotevalikoimamme kattaa lattialämmitysratkaisut kaikille lattiapinnoitteille T2Red-lämpökaapeli soveltuu parhaiten puulle, laminaatille ja muovimatoille, mutta sitä voidaan käyttää minkä tahansa pinnoitetyypin alla. T2Reflecta on eristelevy, jossa on valmiit urat T2Red-lämpökaapelia varten. T2Blue-lämpökaapelista on kaksi tehovaihtoehtoa, jotka soveltuvat sekä kuiviin että kosteisiin tiloihin. T2Blue-kaapelista löydät lisätietoja T2Blue / T2QuickNet -esitteestä. T2QuickNet on ohut lämpökaapelimatto, T2QuickNet -matosta löydät lisätietoja T2Blue / T2QuickNet -esitteestä. Isolecta on ohut ja kätevä eristelevy, jota käytetään T2Blue-10, CeraPro ja T2QuickNet-lämpökaapelijärjestelmien kanssa. Isolectasta löydät lisätietoja T2Blue / T2QuickNet -esitteestä. Raychem-lattialämmitys on turvallinen valinta Lattialämmitys maailman johtavalta lämpökaapelivalmistajalta Täystakuu 12 vuotta, Certified Pro -urakoitsijan asentamana 20 vuotta Energianerokkaalla järjestelmällä takaisinmaksuaika jopa 4-6 vuotta Kattava tuki- ja palveluverkosto Yksinkertainen käyttää Pitkä käyttöikä ilman kunnossapitoa Sisustamiseen vapaat kädet LATTIALÄMMITYKSEN EDUT: Lisää mukavuutta: lämpimät lattiat ovat miellyttävät. Kuivaa kosteat lattiat, mikä estää homeen ja bakteerikasvustojen muodostumista. Nostaa kiinteistön arvoa - myyntihetkellä voit siirtää pitkän takuun seuraavalle omistajalle. Lämmittää tasaisesti koko lattian, jolloin myös koko huoneen lämpötila on tasaisempi kuin säteilylämmitykseen perustuvia pattereita käytettäessä. Antaa sisustamiselle vapaat kädet. Edulliset hankintakulut. Eristelevyjä, esimerkiksi T2Reflectaa, käyttämällä lattialämmitys maksaa itsensä takaisin noin 4-6 vuodessa. Tarkkojen termostaattiemme avulla lattialämmitystä voidaan ohjata erittäin energiatehokkaasti. Myönnämme tuotteillemme 12 tai 20 vuoden täystakuu. Käytössäsi on siis huoleton lattialämmitys pitkäksi aikaa. Raychem-TC-NRG-termostaateissa on 12 vuoden tuotetakuu. THERMAL MANAGEMENT SOLUTIONS 3

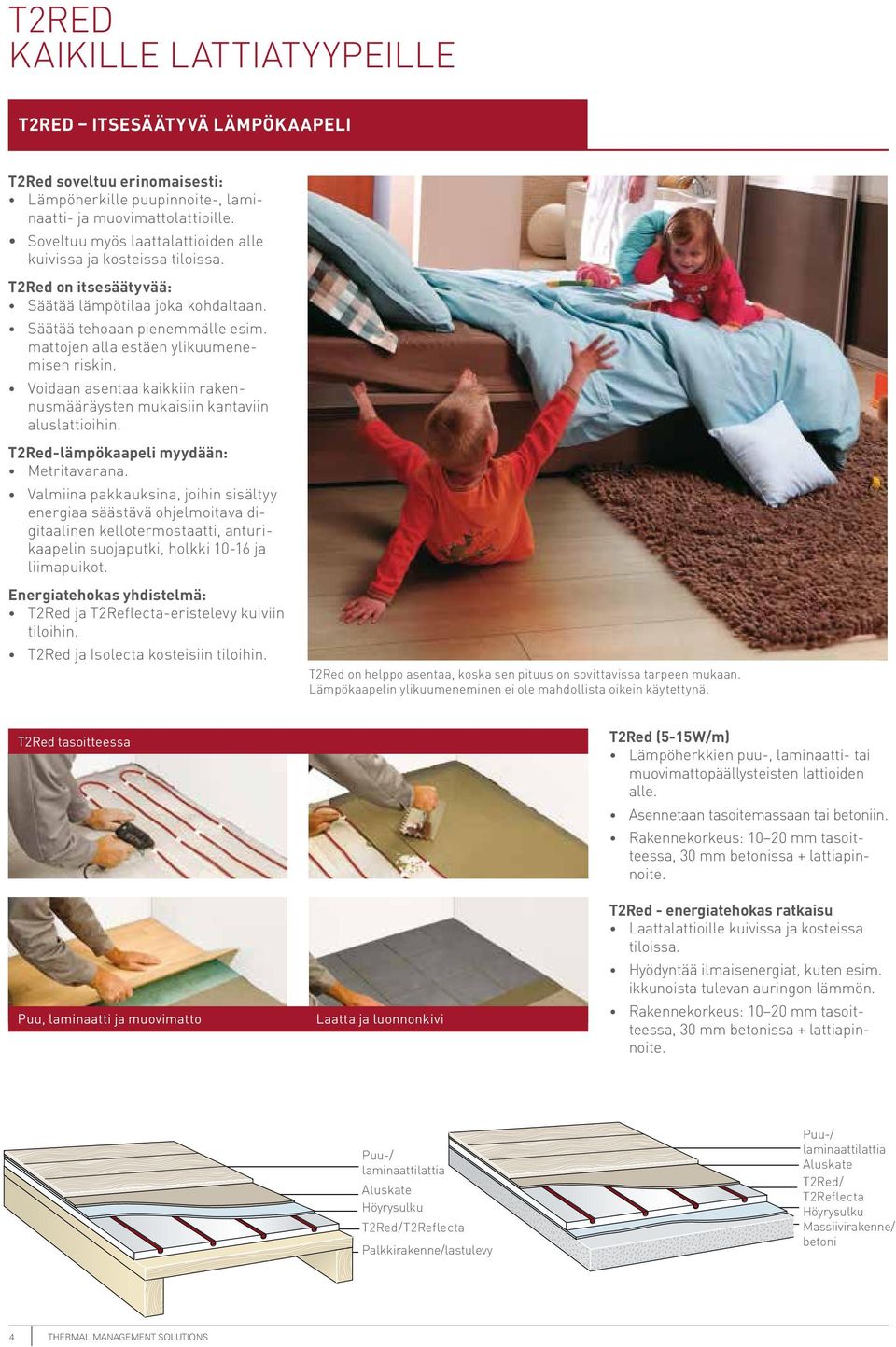

4 T2RED KAIKILLE LATTIATYYPEILLE T2Red ITSESÄÄTYVÄ lämpökaapeli T2Red soveltuu erinomaisesti: Lämpöherkille puupinnoite-, laminaatti- ja muovimattolattioille. Soveltuu myös laattalattioiden alle kuivissa ja kosteissa tiloissa. T2Red on itsesäätyvää: Säätää lämpötilaa joka kohdaltaan. Säätää tehoaan pienemmälle esim. mattojen alla estäen ylikuumenemisen riskin. Voidaan asentaa kaikkiin rakennusmääräysten mukaisiin kantaviin aluslattioihin. T2Red-lämpökaapeli myydään: Metritavarana. Valmiina pakkauksina, joihin sisältyy energiaa säästävä ohjelmoitava digitaalinen kellotermostaatti, anturikaapelin suojaputki, holkki ja liimapuikot. Energiatehokas yhdistelmä: T2Red ja T2Reflecta-eristelevy kuiviin tiloihin. T2Red ja Isolecta kosteisiin tiloihin. T2Red on helppo asentaa, koska sen pituus on sovittavissa tarpeen mukaan. Lämpökaapelin ylikuumeneminen ei ole mahdollista oikein käytettynä. T2Red tasoitteessa T2Red (5-15W/m) Lämpöherkkien puu-, laminaatti- tai muovimattopäällysteisten lattioiden alle. Asennetaan tasoitemassaan tai betoniin. Rakennekorkeus: mm tasoitteessa, 30 mm betonissa + lattiapinnoite. Puu, laminaatti ja muovimatto Laatta ja luonnonkivi T2Red - energiatehokas ratkaisu Laattalattioille kuivissa ja kosteissa tiloissa. Hyödyntää ilmaisenergiat, kuten esim. ikkunoista tulevan auringon lämmön. Rakennekorkeus: mm tasoitteessa, 30 mm betonissa + lattiapinnoite. Puu-/ laminaattilattia Aluskate Höyrysulku T2Red/T2Reflecta Palkkirakenne/lastulevy Puu-/ laminaattilattia Aluskate T2Red/ T2Reflecta Höyrysulku Massiivirakenne/ betoni 4 THERMAL MANAGEMENT SOLUTIONS

5 T2RED/T2REFLECTA T2RED JA T2REFLECTA-ERISTELEVY - PARAS VALINTA LÄMPÖHERKILLE PUULATTIOILLE T2Reflecta-eristelevy: Energiatehokas yhdistelmä T2Redlämpökaapelin kanssa. Alentaa energiankulutusta jopa 20 %. Kevyt vaihtoehto - T2Reflecta painaa 3 kg/m 2, tasoitemassan paino on yleensä kg/m 2. Nopea asentaa - lattialämmitys on valmis päivässä, koska tasoitevalujen kuivumista ei tarvitse odottaa. T2Reflecta koostuu eristemateriaalista, jossa on lämpöä heijastava alumiinikerros. Levyissä on valmiina urat T2Red-lämpökaapeleille. Järjestelmä lämmittää, heijastaa lämmön ylöspäin ja eristää alaspäin yhtä aikaa. Soveltuu erityisen hyvin: Lämpöherkille puulattioille. Laattalattioiden alle kuivissa tiloissa. Huomaa: T2Reflecta on tarkoitettu vain kuiviin tiloihin. T2Red/T2Reflecta-yhdistelmällä energiankulutus voi vähentyä jopa 20 % perinteisiin tasoitteeseen asennettaviin lämmitysjärjestelmiin verrattuna. T2Reflectan asentaminen puu- ja laminaattilattian alle T2Red ja T2Reflectan asentaminen laatta- ja luonnonkivilattian alle kuivissa tiloissa T2Red + Energiansäästö Takaisinmaksuaika T2Reflecta 20 % 4-6 vuodessa T2Reflecta + Raychem-TC-NRG 45 % 2-3 vuodessa T2Red ja T2Reflecta Jopa 20 %:n säästö energiankulutuksessa. Lämmityksenaikainen säästö voi olla jopa 65 % tasoitteeseen upotettuihin järjestelmiin verrattuna. Puulattiavalmistajien suosittelema. Voidaan käyttää kaikenmuotoisissa huoneissa. Hyödyntää ilmaisenergiat, kuten esim. ikkunoista tulevan auringon lämmön. Levyjen muotoileminen on helppoa pistosahalla. Rakennekorkeus: 13 mm, sisältää kaapelin ja lisäeristyksen. T2Reflecta-liima Soveltuu laatoille, joiden enimmäiskoko on 25 x 25 cm. Jos laatat ovat suurempia, tai mikäli kyseessä on luonnonkivilaatat, asennukseen tarvitaan lattialämmitykseen tarkoitetun kiinnitysmassan lisäksi T2Reflecta P-Fix Primer -pohjustetta. THERMAL MANAGEMENT SOLUTIONS 5

6 RAYCHEM-TC-NRG RAYCHEM-TC-NRG - MONIPUOLINEN TERMOSTAATTI 12 TAI 20 VUODEN TÄYSTAKUU Raychem-TC-NRG Helppokäyttöinen tarkka termostaatti, jossa on selkeä näyttö. Raychem-TC-NRG sisältää oikeastaan kaksi termostaattia: perustermostaatin sekä ohjelmoitavan ajastintermostaatin. Termostaatissa on valmiina ohjelmia, joita voidaan muokata tarpeen mukaan. Raychem-TC-NRG on kehitetty parantamaan kaikkien lattialämmitysjärjestelmiemme energiatehokkuutta. Jos arvostat helppokäyttöisyyttä valitse termostaatista perustoiminto, ja ohjaa + näppäimestä isommalle ja - näppäimestä pienemmälle. Selkeä LCD-näyttö, näyttää lattialämmityksen päälläolon. Haluttaessa ohjelmoitava termostaatti, 2 esiasetettua ohjelmaa; EcoHome ja EcoOffice. Perustermostaattina yksinkertainen; + näppäin lisää lämpöä ja - vähentää. Näppäinlukko. Heat Booster nopeaan lämmitykseen. Valittavana lattia- ja huoneanturi, pelkkä lattia-anturi tai pelkkä huoneanturi. 2-napainen päävirtakytkin. Kotelointiluokka IP21. Semko-hyväksyntä. 12 vuoden tuotetakuu. Vakiona valkoinen kehys, lisävarusteena hopeanvärinen. HUOLETONTA LÄMPÖÄ PITKÄLLE TULEVAISUUTEEN Raychem-lattialämmitysjärjestelmälle myönnetään ainutlaatuinen täystakuu. Raychem-lattialämmitystuotteet ovat korkealaatuisia ja ne on testattu huolellisesti. Myönnämme 12 vuoden täystakuun kaikille Raychem-lattialämmitystuotteille, joiden asennuksen on suorittanut sähköurakointioikeudet omaava asentaja. Jos asentajalla on Raychem Certified Propätevyys, takuuaika pidentyy 20 vuoteen rekisteröinnin jälkeen. Raychem-TC-NRG -termostaatillamme on 12 vuoden tuotetakuu. Mikäli tuotteessa ilmenee vika, korjaamme tai vaihdamme tuotteen ja palautamme lattian vastaavanlaiseen kuntoon ilman ostajalle syntyviä kuluja. Lisätietoja ja täydet takuuehdot löytyvät kotisivultamme. 6 THERMAL MANAGEMENT SOLUTIONS

7 TILAUSTIEDOT T2RED JA T2REFLECTA T2Red lämpökaapelia myydään metritavarana sekä valmiina kaapelipaketteina, jotka sisältävät digitaalisen termostaatin, toisen kytkentä-/ loppupäätepakkauksen, anturiputken, sovitin sekä kuumaliima ja tyyppikilven. Kun kaapelia tilataan metritavarana, kytkentä- ja loppupäätepakkaus tulee muistaa tilata erikseen. T2Reflecta-eristelevyt toimitetaan valmiina pakkauksina, jotka sisältävät eristelevyjä sekä suorille osuuksille että käännöksiin. Pakkaukset valitaan niin, että ne kattavat asennusalueen. Levyjen katkaiseminen oikeaan mittaan on helppoa. Kaapeleiden kääntämiseen tarkoitettuja levyjä on myytävänä myös erillisissä pakkauksissa. Pinta-ala asennettaessa tasoitteeseen Pinta-ala asennettaessa T2Reflecta-levyyn Laatta-/puu-/laminaattilattia Laattalattia Puu-/laminaattilattia 100 mm 200 mm 100 mm 200 mm 100 mm Sähkönro Nimitys noin 100 W/m 2 noin 70 W/m 2 noin 100 W/m 2 noin 50 W/m 2 noin 70 W/m T2Red-lämpökaapelipakkaus, 16 m 1,5 m 2 3,0 m 2 1,5 m 2 3,0 m 2 1,5 m T2Red-lämpökaapelipakkaus, 23 m 2,0 m 2 4,0 m 2 2,0 m 2 4,0 m 2 2,0 m T2Red-lämpökaapelipakkaus, 30 m 3,0 m 2 6,0 m 2 3,0 m 2 6,0 m 2 3,0 m T2Red-lämpökaapelipakkaus, 37 m 3,5 m 2 7,0 m 2 3,5 m 2 7,0 m 2 3,5 m T2Red-lämpökaapelipakkaus, 44 m 4,0 m 2 8,0 m 2 4,0 m 2 8,0 m 2 4,0 m T2Red-lämpökaapelipakkaus, 58 m 5,5 m 2 11,0 m 2 5,5 m 2 11,0 m 2 5,5 m T2Red-lämpökaapelipakkaus, 72 m 7,0 m 2 14,0 m 2 7,0 m 2 14,0 m 2 7,0 m T2Red-lämpökaapelipakkaus, 86 m 8,5 m 2 17,0 m 2 8,5 m 2 17,0 m 2 8,5 m T2Red-lämpökaapelipakkaus, 100 m 10,0 m 2 20,0 m 2 10,0 m 2 20,0 m 2 10,0 m 2 T2Red-lämpökaapeli metritavarana + tarvikkeet Sähkönro Nimitys T2Red, toimitetaan metritavarana, itsesäätyvä 5-15 W/m T2KLP, kytkentä- ja loppupäätepakkaus rasiaan tai termostaatille JLP, jatkospakkaus syöttökaapeliin ja loppupääte T2JATKO, lämpökaapeli-lämpökaapeli jatko T2-lämpökaapeliliima kuumaliimapistooleihin, n. 72 kpl/pakkaus T2-lämpökaapeliliima, kuumaliimapistooleihin,10 kpl/pakkaus T2Reflecta-eristelevytarvikkeet Sähkönro Nimitys T2Reflecta-pakkaus, 3.12 m 2 (10 kpl T2Reflectalevyjä sekä 6 kpl kääntölevyjä) T2Reflecta-pakkaus, m 2 (3 kpl T2Reflectalevyjä sekä 2 kpl kääntölevyjä) T2Reflecta-kääntölevy, 6 kpl kääntölevyjä T2Reflecta-liimaerän riittävyys: Kun liimataan levyt alustaan, noin 6-9 m² Kun liimataan sekä levyt alustaan että laatat pintaan, noin 3 m² T2Reflecta-P-Fix primer, pohjuste, 5 kg, riittoisuus n. 33 m 2 (menekki n. 150 g/m 2 ) Lisätarvikkeet Sähkönro Nimitys Raychem-TC-NRG, IP21, valkoinen Hopeanvärinen Raychem-TC-NRG-etulevy, Eljo Hopeanvärinen Raychem-TC-NRG-etulevy, Elko Valkoinen Raychem-TC-NRG-etulevy, Exxact Antrasiitinharmaa Raychem-TC-NRG-etulevy, Exxact Metallisävytetty Raychem-TC-NRG-etulevy, Exxact THERMAL MANAGEMENT SOLUTIONS 7

8 SUOMI Palvelukeskus (suomenkielinen) Puh Faksi All Pentair trademarks and logos are owned by Pentair. All other brand or product names are trademarks or registered marks of their respective owners. Because we are continuously improving our products and services, Pentair reserves the right to change specifications without prior notice. Pentair is an equal opportunity employer Pentair Ltd. All Rights Reserved THERMAL MANAGEMENT SOLUTIONS FI-RaychemRedReflecta-SB-CDE1261 R3 05/2013
